Лестницы из металла на второй этаж фото – Фотографии металлических лестниц — на второй этаж, винтовые, входные, для частного дома. 263 фото.

инструкция по сборке межэтажных винтовых и прямых подъемов (фото и видео)

Металл, как основной материал для изготовления межуровневой лестницы для дома или квартиры, всегда выделяется оптимальной несущей способностью и долговечностью в эксплуатации.

Фото металлической лестницы на одной тетиве

Межэтажные металлические конструкции

Технологические качества металла позволяют создавать лестницы любого формата, габаритов, при этом, это будут легковесные конструкции, которые смогут отлично вписываться в любой интерьер.

К тому же, простая прямолинейная металлическая лестница на второй этаж своими руками созданная, это достаточно легкий вариант, который собирается при небольших навыках работы со сваркой.

По конструктивным особенностям, металлический лестничный пролет не будет ничем отличаться от аналогов из древесины или бетона, то есть везде используются одинаковые принципы проектирования и расчетов.

В основном это говорит о типовых нормах, принятых в отношении любой лестничной конструкции, а именно:

• Ширина лестницы не должна быть менее 900 мм. Это относится именно к внутриквартирному варианту, который используется и в частных домах.
• Наибольший уклон – 1:1,25, причем уклон должен быть постоянным, и не менять показатели на протяжении лестничного марша.
• Высота ступеней должна быть одинаковой, и соответствовать 15-18 см.
• Глубина 30-35 см.

Пример рассмотрения требований по СНиПу

Важно! Лестница, это своеобразная зона риска, поэтому огромное значение приобретает не только наклон, но и ограждение.

• Ограждения, любые, в том числе и металлические винтовые лестницы на второй этаж должны иметь прочные, чтобы они могли выдерживать боковую нагрузку в 100 кг.
• Расстояние между вертикальными стойками ограждения не должно превышать 150 мм, или 120, если есть дети.

С точки зрения метода изготовления, металлическая лестничная конструкция может быть кованной и сварной.

Типы проектов

Наиболее подходящие проекты металлических лестничных конструкций, которые можно изготовить и собрать самостоятельно, это:

• Лестницы на косоурах – железных опорных балках, на которых и монтируется вся лестница.

Сварные лестницы: конструкции и особенности

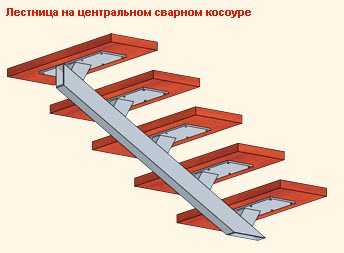

• На одном косоуре. Двутавр или швеллер располагается посредине и на него крепятся ступени.

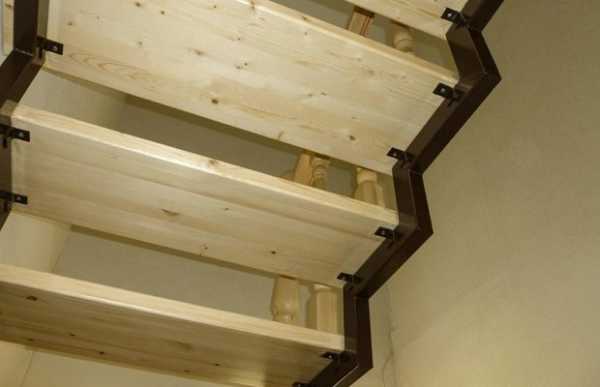

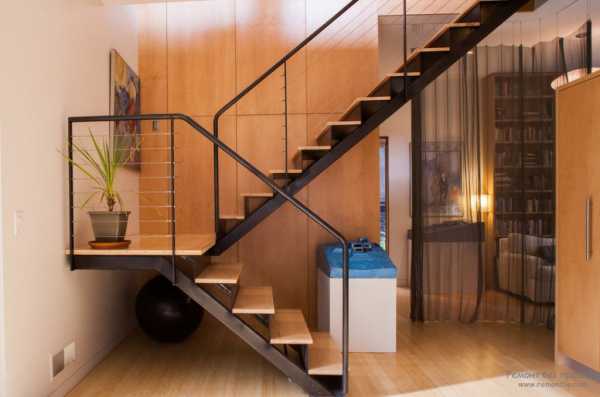

Лестница на одном косоуре

• Лестница на больцах. Здесь нет каркаса, а ступени крепятся к стене специальными болтами – больцами.

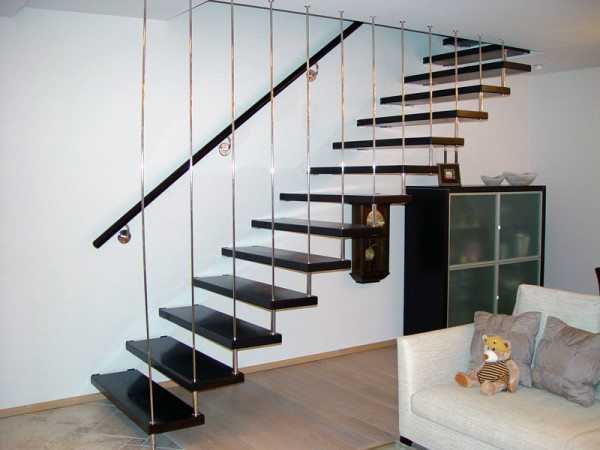

Лестничная конструкция на больцах

• Конструкция на железных тетивах, опорных балках (ступени устанавливаются здесь между тетивами).
• Винтовой вариант, где несущим элементом выступает опорный центральный столб.

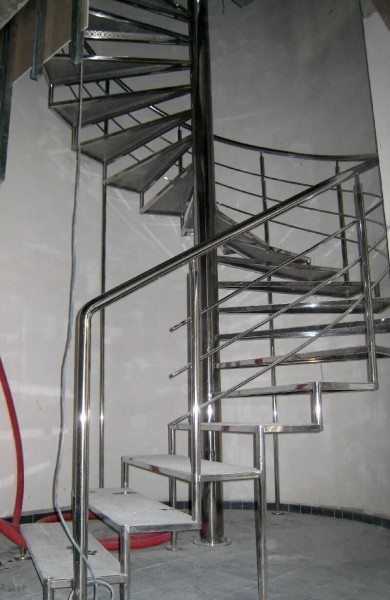

Металлическая винтовая лестница с центральным опорным столбом

Важно! В принципе, самостоятельно собрать можно практически все конструкции, кроме винтовой, под которую необходимы сложные расчёты. Да и сама работа по подготовке всех компонентов достаточно сложна.

Работа

Сначала необходимо определиться с габаритами. Выбираются размеры для примера изготовления простой одномаршевой лестничной конструкции, это:

• Ширина – 900 мм.
• Уклон 45 градусов.
• Высота ступени – 15 см.
• Глубина 30 см.

В зависимости от высоты помещения, высчитывается количество ступеней, к примеру, при высоте помещения в 2800 мм, ступеней может быть 11-12.

Далее потребуется набор определённого инструмента:

• Сварочный аппарат.
• Болгарка с отрезными дисками по металлу.
• Наждачный круг.
• Струбцины.
• Дрель и сверла по металлу.

Из материалов, потребуется два швеллера размером 8х10 см, это будут тетивы, листовая сталь, это будут ступени, и уголок, из которого будут изготовлены «кобылки».

Важно! Листы стали рекомендовано приобретать с рельефом, это может быть прессованный решетчатый настил или похожий материал, но главное, что такая структура обладает противоскользящими свойствами.

Сборка и сварка

Дальнейшая инструкция предполагает следующие действия:

• Сначала изготавливаются кобылки. Здесь необходимо точно все высчитать, на них будут установлены ступени. Кобылки должны быть конгруэнтны друг другу, то есть зеркально отображать друг друга.
• Кобылки изготавливаются из стального уголка. При этом на части устройства, на которую будет ложиться ступень, нужно будет установить кронштейн для крепления.
• Швеллер устанавливается на ребро, и размечается.
• По разметке происходит приваривание кобылок к ребру тетивы.

Одномаршевая лестница: простое решение

Чтобы конструкция получилась полностью идентичной, второй швеллер можно приставить к первому, и полностью скорректировать разметку с уже приваренными кобылками. Можно еще отметить, что если размеры лестничной конструкции, а точнее ширина, предполагается больше, чем 1,2 метра, то рекомендовано использовать дополнительную третью тетиву.

В рассматриваемом проекте, ширина 0,9 метра, так что идеально подходят две опорные балки.

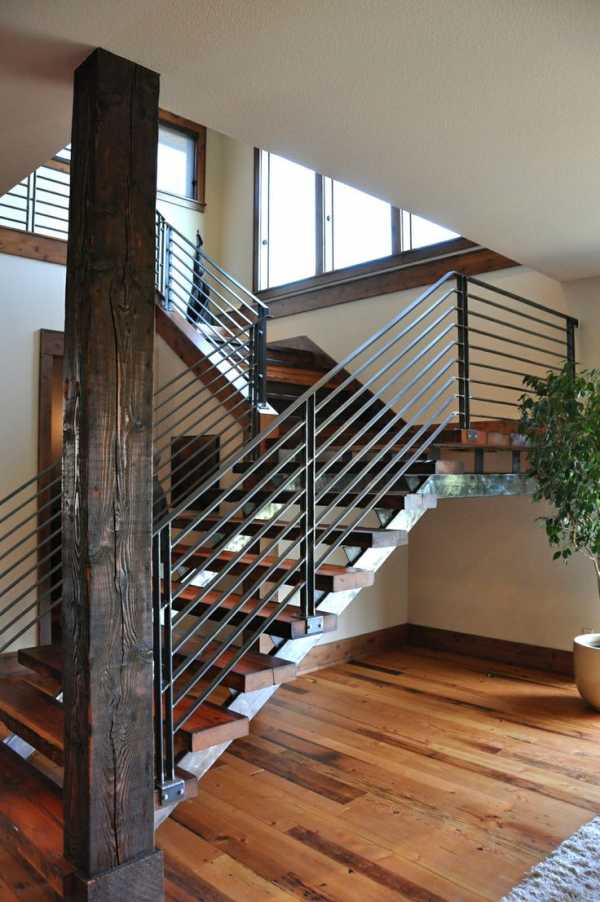

Конструкция на двух опорных балках

Как только готовы все кобылки, можно сварить все части лестницы. Тетивы крепятся в нижней точке на металлическую опорную стойку, которая может быть установлена в бетоне, причем здесь межэтажные металлические лестницы могут привариваться и к кронштейнам в стене, если одна тетива является пристенной.

Вариант такого пристенного крепления дает конструкции дополнительную жёсткость. Верхняя часть тетивы приваривается к стальной опорной стойке, которая прикручена к перекрытию стальными анкерами.

После того, как все собрано остается установить ступени. Здесь можно пойти двумя путями. Либо просто приварить ступеньки к кобылкам, которые выставлены идеально ровно изначально, или воспользоваться методом крепления на болты.

Типы рифлёного металла для ступеней

Вывод

Более сложные конструкции просто потребуют большей внимательности, но основные принципы работы с металлом остаются неизменными. И это огромный плюс железа, а в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

sdelai-lestnicu.ru

Металлическая лестница на второй этаж своими руками

Лестницу на второй этаж частного дома можно без особых проблем сделать и установить своими руками. Чаще всего ее изготавливают из металла. Такая конструкция отличается максимальной безопасностью и удобством в эксплуатации.

Требования к лестницам из металла

Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.

Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.

Лестничное сооружение из металла

Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше). Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям. Если вы сами создаете проект, вам также следует придерживаться их.

Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.

Своими руками проще всего сделать лестницы из металла следующих видов:

1. На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
2. На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
3. На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
4. Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
5. На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.

Проектирование конструкций на второй этаж – схема и особенности

Как было сказано, чертежи лестницы нужного вам типа несложно найти в интернете. Если вы хотите получить прочное, простое и очень удобное изделие, советуем выбирать проекты с одномаршевыми прямыми лестницами. При наличии богатого опыта строительства можете попробовать сделать своими руками более сложные конструкции – с пролетами и несколькими поворотами.

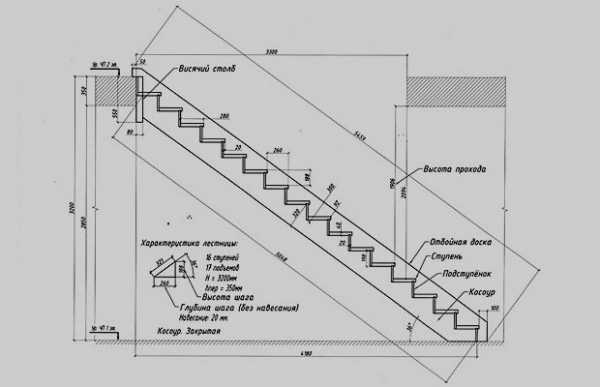

Проект одномаршевой прямой лестницы

Мы опишем, как изготовить прямую лестницу с одним маршем. Проектируют ее так:

1. Замеряем расстояния между «чистым» полом второго и первого этажей (получаем высоту марша).
2. Определяем дистанцию между началом и концом проектируемой лестничной конструкции – замеры ведутся по уровню пола («чистого») на первом этаже (получаем длину марша).
3. Полученные значения (допустим, они равняются 250 и 400 см соответственно) позволяют нам вычислить длину лестницы. Ее находим по теореме о катетах и гипотенузе прямоугольного треугольника. В нашем случае катеты имеют значения 250 и 400 см. Складываем их, из полученной суммы извлекаем корень и получаем показатель 472 см. Это и есть протяженность конструкции, которую мы хотим изготовить своими руками.
4. Теперь высчитываем число ступенек, помня о рекомендуемой высоте. Для конструкции длиной 4,7 м их получится 14–15. Глубина ступеней у нас выходит 28,6 см (разделили 400 см на 14), что соответствует требованиям. Размер ступенек нужно будет дополнительно увеличить на 3–4 см. Эти сантиметры уйдут на организацию «свеса» – небольшого участка верхней ступени, которая будет нависать над нижней.

Нехитрые расчеты дали нам возможность получить ключевые геометрические параметры лестницы на второй этаж. Теперь ее можно сделать своими руками, не беспокоясь о том, что конструкция получится неправильной и не соответствующей стандартам эксплуатационной безопасности.

Изготавливаем лестницу с двумя косоурами – технология для домашних умельцев

Косоуры мы будем делать из квадратной профильной трубы, опоры для ступенек – из металлических уголков, а подступенки и непосредственно ступеньки – из стали в листах толщиной 4 мм (впоследствии их желательно обшить натуральной древесиной). Весь процесс возведения конструкции производится в несколько последовательных этапов:

1. Нарезаем по требуемым параметрам железные заготовки.
2. Делаем узлы для фиксации ступенек (их называют кобылками).
3. Свариваем уголки.
4. Устанавливаем косоуры.
5. Крепим к каркасу ступеньки, а затем и ограждение.
6. Доводим конструкцию до нормального вида – шлифуем, грунтуем, окрашиваем.

Возведения конструкции на металлическом каркасе

На первой стадии работ важно грамотно сделать кобылки. Их изготавливают своими руками очень аккуратно, одинаковыми по размеру, без перекосов и неточностей из металлических уголков. Схема выполнения работ простая: вырезаете выборки из уголка; стыкуете элементы друг с другом; получаете сварные Г-образные элементы, в которых полки должны «смотреть» внутрь и вниз. Для лестницы с 14 ступенями нужно сделать 14 пар кобылок.

Между ними следует установить кронштейны, к которым будут фиксироваться ступени, а также перекладину (поперечную). Последнюю изготавливают также из стального уголка. При необходимости можно добавочно «упрочнить» конструкцию, смонтировав по направлению к косоурам снизу ступеньки небольшие «косынки». После этого производим разметку квадратной трубы (по ее ребру) и крепим (используем сварку) к косоуру кобылки. Затем приставляем второй косоур к первому и «копируем» разметку. За счет этого все элементы лестницы на второй этаж, которую вы решили сделать, будут иметь по-настоящему четкую геометрию.

Нам осталось только сварить второй косоур с кобылками и обязательно проверить получившуюся конструкцию по уровню. Следующий шаг – крепление косоуров к опорной платформе и к опорной стойке (последняя крепится металлическими анкерами к межэтажному перекрытию). Чтобы увеличить жесткость лестницы, можно установить своими руками на стене кронштейны и приварить один из косоуров к ним (конечно, если конструкция монтируется возле стенки, а не посередине помещения). Теперь нужно приварить к кобылкам ступеньки.

Если вы планируете облицовывать лестницу древесиной, ступеньки допускается фиксировать строительными высокопрочными болтами подходящих размеров.

Также разрешается монтировать при помощи винтов ступеньки из дерева прямо на кобылки. Обратите внимание – последнюю ступень сверху нужно устанавливать на минимальной дистанции от стенки. Привариваем ограждение сбоку лестничной конструкции, ведущей на второй этаж. Выполнять эту работу необходимо так, чтобы ширина лестница осталась неизменной. Заметим – если ширина конструкции больше 120 см, лучше предусмотреть дополнительный косоур. Его устанавливают посередине лестницы.

Финал строительства своими руками лестничной конструкции на второй этаж – шлифование всех заусенцев и швов, обработка поверхности стальных элементов грунтовкой и их окраска. Обшивку лестницы на второй этаж древесиной либо другие варианты ее декорирования целесообразно осуществлять во время чистовых отделочных мероприятий.

remoskop.ru

Лестницы на Второй Этаж в Доме на Металлическом Каркасе с Отделкой из Дерева

Ищем авторов для нашего сайта, которые ОЧЕНЬ хорошо разбираются в дизайне интерьеров.
Обращаться на почту [email protected].

31.01.2018

Современная лестница на металлическом каркасе отличается надежностью и долговечностью. Она может быть отделана самыми разными материалами, оформлена в любом стиле. Деревянные балясины, перила и элементы отделки преобразуют лестницу и сделают ее еще более привлекательной и неповторимой.

Модульные лестницы на второй этаж на металлическом каркасе производятся по индивидуальному заказу и могут быть установлены в любом помещении. Все конструкции отличаются элегантностью и отлично подойдут для современных и любых других интерьеров. Любая деревянная лестница на металлическом каркасе представляет собой идеальное решение для дома или офиса, коттеджа.

Металл, из которого изготавливаются каркасы для таких лестниц, отличается рядом преимуществ:

• выдерживает большие нагрузки;
• не требует специального ухода;
• защищен от коррозии;
• имеет долгий срок службы.

Заказывая металлический каркас под лестницу можно не сомневаться в его высоком качестве. Используя отделку из латуни, нержавеющей стали, алюминия, стекло для ступеней, получается неповторимая конструкция.

Особенности лестниц с металлическим каркасом

Металлический каркас под лестницу может быть любой сложности, но выделяют три основных видов конструкций:

• поворотные;
• винтовые;
• прямые.

Для всех представленных видов может быть разработан индивидуальный дизайн перил, ограждений, балясин. Заказчик может представить свое видение каждого элемента, и мастера воплотят в жизнь все задумки клиента. Такая лестница, установленная в доме, будет неповторимой, сделанной в единственном экземпляре, эксклюзивным изделием, которым можно будет гордиться.

Лестницы на металлическом каркасе: основные виды

Межэтажная лестница может быть разной конструкции, но существует три самых популярных типа:

• Марш. Это стандартно выполненная конструкция. Ее ступени расположены обычно по прямой.
• Комбинированные конструкции. Они сочетают в себе несколько разных решений. Их можно сделать спиральными или прямыми, бывают практически любой формы и размера.
• Винтовая. Бывает круговая и полуоборотная, выполняется на гнутых косоурах или вертикальной опоре.

Для того, чтобы определиться, какую конструкцию лучше всего выбрать, нужно проконсультироваться со специалистами компании-производителя. Они знают все особенности конкретных моделей и помогут сделать правильный выбор.

Способы сборки лестниц

Чтобы в доме было удобно перемещаться между этажами можно заказать лестницу, собранную при помощи сварки или болтов, анкеров. Ступени для таких лестниц могут быть выполнены из металла, стекла, дерева. Для сварки готового изделия используются профилированные трубы, швеллер, листы металла, уголки, порезанные по определенному размеру.

roomplan.ru

Металлическая лестница на второй этаж своими руками: чертежи, инструкции, фото

Если дом имеет два и более этажа, то приобретает актуальность возведение металлической лестницы на второй этаж своими руками.

Несмотря на то, что лестницы могут быть изготовлены из самых разных материалов, например, из дерева или бетона, именно металлические считаются наиболее оптимальным решением.

Как известно, металл обладает рядом технологических свойств, которые уже давно успешно используются человечеством.



Металлические лестницы могут иметь самую разную конструкцию, притом, что их прочность и надежность будут всегда на самом высоком уровне.

Кроме этого, внешний вид таких изделий достаточно привлекателен и оригинален, их достаточно просто вписать в уже готовый интерьер как внутри дома, так и снаружи.

И уличные и внутренние лестницы из металла собираются по аналогичному принципу с использованием одних и тех же технологических приемов, однако имеют некоторые различия, на которые следует обращать внимание, когда составляется не только проект, но и ведется изготовление своими руками.

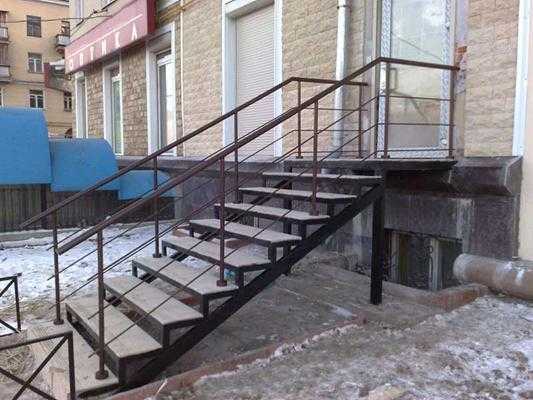

Изготовленные своими руками наружные лестницы, ведущие на второй этаж, в некоторых вариантах исполнения можно увидеть на фото, которые размещены ниже.

Фото:

Основные характеристики

Любые лестницы, ведущие на второй этаж, как уличные, так и внутренние, изготовленные из самых разных материалов, имеют одни и те же конструктивные особенности.

Кроме этого, к ним предъявляются одинаковые требования в плане надежности и безопасности.

Следует отметить и то, что соответствующий проект и чертеж составляется, исходя из одинаковых нормативов и принципов.

Так, лестница, ведущая на второй этаж в частном строении должна иметь ширину не менее девятисот миллиметров.

Кроме этого все ее марши должны иметь равную и постоянную величину уклона на всем протяжении конструкции.

Фото:

Рекомендуемая высота каждой ступени, которая должна закладываться в проект, составляет порядка ста шестидесяти миллиметров.

В свою очередь рекомендованная глубина каждой ступени должна находиться в переделах двухсот семидесяти миллиметров.

Есть определенные требования и к ограждениям лестниц, ведущих на второй этаж.

И наружные, и внутренние ограждающие конструкции обязательно должны быть рассчитаны под нагрузку минимум сто килограмм.

Есть определенные нормативные показатели и для расстояния между стойками ограждений лестниц.

Так, если в доме проживают дети, то такое расстояние должно находиться в пределах ста двадцати миллиметров, в ином случае этот показатель может быть увеличен до ста пятидесяти миллиметров.

Все эти рекомендованные требования разработаны как для деревянных и бетонных конструкций, так и для металлических.

В любом случае проект лестницы, ведущей на второй этаж дома, должен в обязательном порядке учитывать все вышеперечисленные рекомендации и соответствовать нормам безопасности.

Для того чтобы своими руками собрать металлическую лестницу, необходимо иметь на руках грамотный проект, и при проведении работ учитывать соответствующие рекомендации по технике безопасности.

Некоторые интересные варианты внутренних металлических лестниц, ведущих на второй этаж, которые можно собрать своими руками, представлены на фото ниже.

Фото:

Виды и типы

Металлическая лестница представляет собой надежную конструкцию, которая при соблюдении технологии изготовления и общепринятых правил, будет безопасна при своей последующей эксплуатации.

По способу изготовления их условно можно разделить на сварные и кованые конструкции. Также такие изделия имеют различия и в конструктивном плане.

Наиболее популярным и часто встречающимся типом конструкции являются металлические лестницы на косоурах.

В этом случае предусматривается специальная опора, расположенная непосредственно под ступенями, которая и носит название косоур.

Видео:

Такие изделия способны выдерживать достаточно серьезные нагрузки, притом, что имеют легкий и воздушный внешний вид.

Кроме этого очень часто встречаются лестницы на тетивах, когда основная опора находится в боковой части ступеней, а также на больцах.

В этом конкретном случае крепление ступеней производится при помощи специальных болтов непосредственно к основанию стены.

Наиболее оригинальную конструкцию и интересный внешний вид имеют винтовые лестницы, изготовленные из металла.

В этом случае основным несущим элементом выступает специальный опорный столб, который располагается по центру всей конструкции.

Винтовые металлические лестницы в большинстве случаев размещают во внутреннем пространстве дома, так как они способны стать настоящим украшением каждого дома.

На фото ниже представлены металлические винтовые конструкции, которые при правильном подходе к делу можно собрать своими руками.

Фото:

Кроме этого бывают также маршевые конструкции, изготовленные из металла, которые могут состоять из нескольких отдельных пролетов и быть как прямого, так и поворотного исполнения.

Легче всего своими руками собрать из металла лестницу, которая будет иметь одномаршевую конструкцию.

Следует отметить, что для любого типа металлической лестницы, ведущей на второй этаж, прежде всего, необходимо будет подготовить соответствующий проект, а также приобрести весь необходимый материал и инструмент.

Обязательные расчеты

На крупных предприятиях, которые профессионально занимаются изготовлением самых разных типов и конструкций металлических лестниц, для проведения всех необходимых расчетов используют специальные компьютерные программы.

Такие программы позволяют быстро менять самые разные параметры и практически моментально получать готовый проект.

В том случае, если изготовление металлической лестницы планируется свои руками, проводить все необходимые расчеты и составлять проект придется ручным методом.

Для начала следует изучить все требования к безопасности таких конструкций. Далее необходимо произвести замеры по месту установки будущей лестницы.

К примеру, для самой простой одномаршевой лестницы необходимо замерить расстояние в доме непосредственно от основания пола до точки, где она будет выходить на второй этаж.

Видео:

Беря во внимание рекомендуемый угол наклона, таким образом можно получить длину будущей конструкции.

После того как будет известна длина лестничного пролета, следует примерно рассчитать оптимальное количество ступенек.

Для этого берутся рекомендуемые параметры каждой ступени и делятся на общую длину самой лестницы.

В этом случае необходимо учитывать и размеры свеса, который будет находиться в верхней части самой лестницы.

После проведения всех необходимых замеров и вычислений можно будет перейти к составлению непосредственно самого проекта, а также выполнению чертежа с указанием всех требуемых параметров и размеров.

Также при составлении проекта следует учесть предполагаемую нагрузку на каждый элемент лестницы, тщательно продумать варианты крепления ее составных частей и учесть характеристики материалов.

На фото ниже можно увидеть простую одномаршевую металлическую лестницу, которую легко собрать своими руками.

Порядок изготовления

После того как будет полностью готов проект, необходимо будет приобрести весь необходимый материал и подготовить для работы требуемый инструмент.

При сборке металлической конструкции своими руками следует соблюдать определенную последовательность.

Для начала необходимо будет нарезать в соответствии с проектными размерами все заготовки. Далее рекомендуется собрать кобылки, которые будут крепиться на металлическом каркасе и удерживать ступени.

После этого производится сварка основных опорных уголков и непосредственно монтаж косоуров.

Особое внимание следует уделить сборке между собой основных элементов конструкции, а именно, привариванию ступеней и ограждения.

На завершающем этапе выполняется шлифовка сварных швов, а также грунтовка и покраска металлической лестницы.

Если это наружные конструкции, то для защиты от внешних воздействий их дополнительно надо покрыть антикоррозийным составом.

Порядок работы и принцип сборки одинаков, как для наружных, так и для внутренних конструкций и должен проводиться в строго установленной последовательности.

При изготовлении своими руками основных узлов крепления ступеней, важно не допустить каких-либо перекосов и неточностей, так как это может привести к деформации готового изделия.

Все кобылки должны быть абсолютно одинаковыми и зеркально отображать друг друга. Лучше всего эти элементы изготовить из металлического уголка.

Видео:

Для придания готовому изделию максимальной прочности и жесткости, его необходимо будет дополнительно усилить за счет приваривания металлических косынок в нижней части каждой ступеньки.

При выполнении работ необходимо следить не только за ровностью всей конструкции, но и за соблюдением четкой геометрии каждого элемента в отдельности.

Крепить ступени к корпусу можно как при помощи сварки, так и на болты. В любом случае, соединение должно быть максимально прочным и жестким.

Дополнительно можно провести декорирование лестницы, расположенной в доме. Для этого можно использовать самые разные материалы, начиная от дерева и заканчивая керамической плиткой.

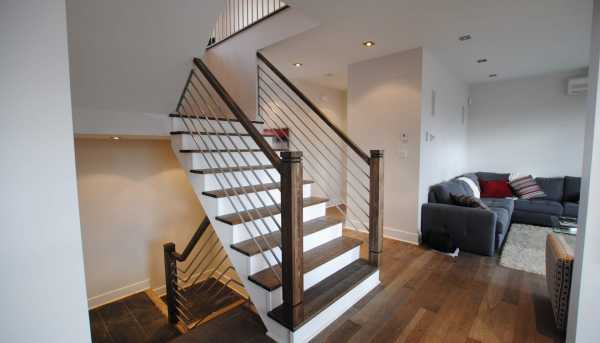

На фото ниже можно увидеть металлическую лестницу, ведущую на второй этаж с деревянными ступенями, которые делают ее еще более оригинальной.

Для частного дома на несколько этажей металлическая конструкция лестницы является оптимальным вариантом.

Помимо своих высоких прочностных характеристик, она имеет и превосходный внешний вид.

При правильном подходе к делу и наличии всего необходимого для работы материала, ее можно собрать своими руками.

stroyremned.ru
