Оптимальный угол наклона лестницы на второй этаж 35°- 40°

Выбрать дизайн лестницы в доме просто – достаточно дать волю фантазии и вписаться в бюджет. Сложнее с техническими характеристиками. Эта статья поможет выбрать оптимальный угол наклона лестницы на второй этаж в зависимости от назначения объекта и размеров помещения.

Предъявляемые требования

К эксплуатации маршей в многоуровневых коттеджах предъявляются особые требования:

безопасность;
комфорт;
компактность;
долговечность.

В понятие «комфорт» входят различные составляющие:

высота и ширина (глубина) ступенек;
размер шага;
угол наклона пролетов;
количество шагов, делаемых при подъеме и спуске.

Стопа должна уверенно располагаться на поверхности, не свисать, не скользить. Высота должна быть удобной для небольшого сгибания ноги. В противном случае перемещения будут трудными и утомительными. На этот показатель влияет угол наклона.
При достижении высшей точки голова человека не должна упираться в верхний уровень. На правильно установленной лестнице туловище располагается строго вертикально.

При выборе уклона учитывается минимальное расстояние до потолка

Ширина лестничных маршей – не менее 90 см. Если планируется перемещение грузов и габаритных вещей, ширину увеличивают. Часто устанавливают 3 – 17 ступеней. Нечетное количество считается правильным. Желательно, чтобы человек закончил подъем с той же ноги, с которой начал.

Параметры удобного марша

Если при проектировании получился слишком длинный марш, следует разделить его на 2-3 небольших. Сделать это можно с помощью площадки или поворотных ступеней.

Определяясь со степенью уклона, учитывают не только подъем, но и спуск. Если он слишком пологий, передвигаться вниз неудобно. Дополнительным минусом такого варианта считают большое количество ступеней, которое необходимо для монтажа.

Уклон: градусы или проценты

Строители и инженеры измеряют наклон лестниц в градусах или процентах. Уклон 100% = 90°. Мы будем использовать более понятную и распространенную величину – градусы.

Существует несколько общепринятых показателей:

пандусы и пологие лестницы с углом, не превышающим 30°;
стандартные межэтажные конструкции входят в диапазон 30° – 45°;
приставные, временные, чердачные модели соответствуют показателям 45° – 75°;
свыше 75° – стремянки, вспомогательные конструкции, используемые редко.

Общепринятые уклоны различных типов конструкций

Диапазоны уклонов у разных лестниц

Конструкторы разработали несколько различных вариантов с различным углом наклона.

Гусиный шаг – новая модель с нестандартной формой ступеней. Каждая проступь имеет узкую и широкую часть. Визуально конструкция разделена на 2 части. Ступени расположены в шахматном порядке. За счет этого высота шага во время передвижения неодинаковая. Перемещение по такой лестнице напоминает походку вперевалку – отсюда и название конструкции.

Лестница “Гусиный шаг”

Такой вариант экономит пространство, выглядит необычно и современно. Часто используется в хозяйственных помещениях. Минусом специалисты считают сложность правильного расчета нагрузок, длительную установку. Угол наклона – в пределах 45° – 60°.

Наклон не учитывается в винтовых моделях. Это конструкции особого образца, в которых упор делается на размеры ступеней. Компактные лестницы должны обеспечить безопасный и комфортный переход на этаж. Шаг между ступенями выбирается в зависимости от высоты помещения, возраста жильцов, количества предполагаемых ступеней.

Оптимальные размеры ступени винтовых конструкций

Нормы ГОСТа лестниц для жилых помещений не распространяются на наружные, чердачные, подвальные конструкции. Для уменьшения размеров их устанавливают под углом 60°- 65°. Такие конструкции обязательно оборудуют перилами.

Пример чердачной лестницы

Переносные стремянки имеют допустимый угол наклона – 75° – 90°.

Выбирая модель, учитывают удобство и интенсивность эксплуатации лестницы.

Оптимальные значения уклона

Чем меньше наклон конструкции, тем удобней подниматься, но и тем больше места она займет. В стандартных ситуациях оптимальный уклон лестницы в доме составляет 30° – 45°. Лучшее сочетание удобства и компактности – это уклон 35° – 40°. При таком положении обеспечивается комфортное и безопасное перемещение, при этом лестница имеет приемлемые габариты. В редких случаях допускается установка маршей с показателем до 50°.

Конструкции с уклоном 26° – 30° очень удобны для всех категорий людей, в том числе для детей и пожилых, но занимают очень много места. Однако если в вашем доме достаточно пространства под такую лестницу, то можете смело делать уклон 26° – это значение достигается при высота ступени 150 мм и глубине 300 мм. Кстати, в СНиПе такие значение рассматриваются как базовые для жилых домов.

Как рассчитывать наклон: этапы проектирования

Для безопасности можно доверить сложный проект профессионалам. Если есть желание и время, можно рассчитать все самостоятельно. При подсчетах исходят из частоты использования и размеров. Для приставной и обычной лестницы это различные показатели.

Правильный подсчет степени наклона маршей основывается на показателях:

количество ступеней в каждом пролете;
место установки;
специфика использования;
используемые материалы.

С одной стороны, конструкция должна занять минимум пространства, с другой, – угол подъема лестницы в частном жилом доме выбирается с учетом комфорта для всех возрастных категорий проживающих.

В расчет должны входить размеры перил, высота помещения, положение дверей.

Соответствие популярных размеров ступеней их уклонам

Схема показывает зависимость длины лестницы и высоты ступеней от угла наклона конструкции. При одинаковой исходной высоте марш с наибольшим уклоном занимает меньшее пространство помещения.

Онлайн-калькулятор для расчета

В интернете существуют различные варианты инструкций для самостоятельного вычисления правильного наклона конструкции. Но намного быстрее и удобнее произвести расчет при помощи онлайн-калькулятора лестницы. Для этого необходимо подставить свои параметры, и вычисления будут произведены программой автоматически.

После этого можно перепроверить данные по таблице.

Проверочная таблица

Выбирать лучший угол следует, исходя из конкретных условий установки конструкции.

Как крутую лестницу сделать удобной?

Вариант лестницы «утиный (гусиный) шаг» делает подъем по крутой лестнице уверенным и удобным. Такую модель упрощают, устраивая ступеньки в форме трапеции.

Такой вариант выглядит необычно, но по-прежнему обладает всеми преимуществами “гусиного шага”

Иногда устанавливают 2 марша со ступеньками, расположенными в шахматном порядке. Высота шага сокращается и подниматься по такой конструкции проще.

Такая конструкция может стать изюминкой всего интерьера

Можно установить комбинированный вариант, который будет более удобен для людей в возрасте и детей. Для этого по краям каждой ступени необходимо сделать вырезы глубиной порядка 10 см.

Комбинированный вариант

Удобство эксплуатации обеспечивает качественное освещение. Это может быть окно с естественным светом или светильники. Можно воспользоваться общим освещением или вмонтировать в ступеньки небольшие лед-лампы.

Важным моментом является край ступенек. В закругленных вариантах соблюдается комфорт для стопы, но это несет потенциальную опасность при спуске по таким ступенькам. Нога скользит при ходьбе, и конструкция обязана обеспечить надежную поддержку во время передвижений. Перила помогают перемещаться свободно и безопасно.

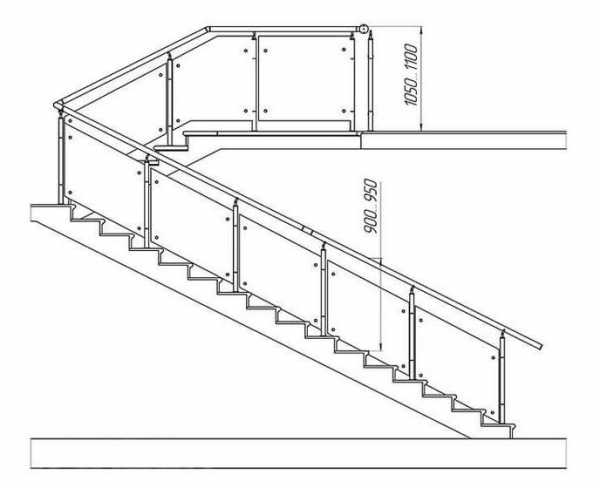

Высота перил для жилого дома в пределах 90-100 см обеспечивает удобное расположение руки. Меньший размер приведет к необходимости наклоняться, удерживаясь за опору. Больший уровень заставит поднимать ладонь высоко, что неудобно при частых перемещениях.

Оптимальная высота перил на лестнице и площадке

Материал, из которого сделана лестница, должен выдерживать нагрузку: вес перил, людей, возможное покрытие в виде дорожки. Несмотря на кажущуюся сложность, после прочтения этой статьи вы сами сможете правильно подобрать угол наклона лестницы для своего частного дома или дачи. Есть сомнения – спрашивайте в комментариях.

domzastroika.ru

Проектирование лестниц: все, что нужно знать

Пример проекта лестницы на второй этаж.

Один из важнейших этапов при строительстве дома – проектирование лестниц. Выбор формы и типа лестниц в доме находится в прямой зависимости от характеристик помещений, места установки лестницы и расположения проемов между этажами. При этом не стоит забывать про дизайн лестницы, ее совместимость с общим видом помещения.

Общие вопросы проектирования

Начиная строить дом, необходимо представлять какие лестницы и в каких местах будут располагаться. Процесс проектирования включает в себя несколько этапов. Чтобы спроектировать лестницу в частном доме, необходимо рассчитать все ее элементы:

главные несущие части – косоуры и тетива;
проступь;

опорные стойки всего лестничного пролета;
подступенки (при условии, что лестничный марш будет закрытого типа).

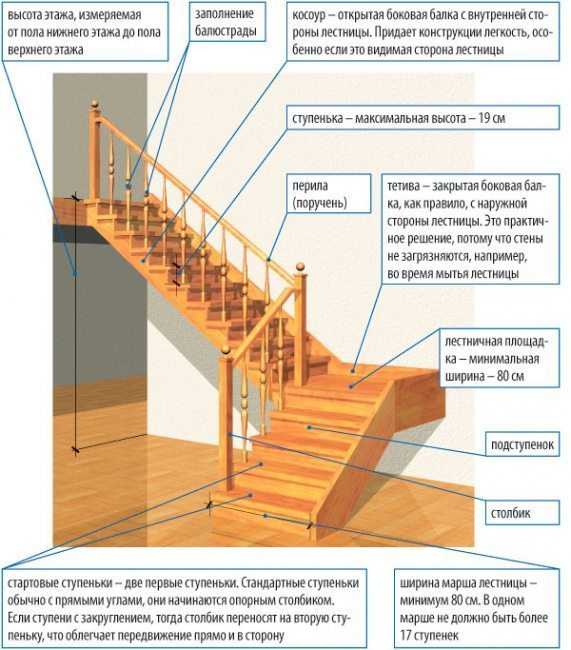

Основные элементы лестниц, на которые стоит обратить внимание при проектировании.

Занимаясь проектом лестницы, кроме основных расчетов необходимо учесть и другие немало важные вопросы:

Материал, из которого будет строиться конструкция.
Ступени должны быть изготовлены из материала, на котором обувь не будет скользить. Или же, на всю ширину ступени монтируется полоса, которая препятствует проскальзыванию обуви.

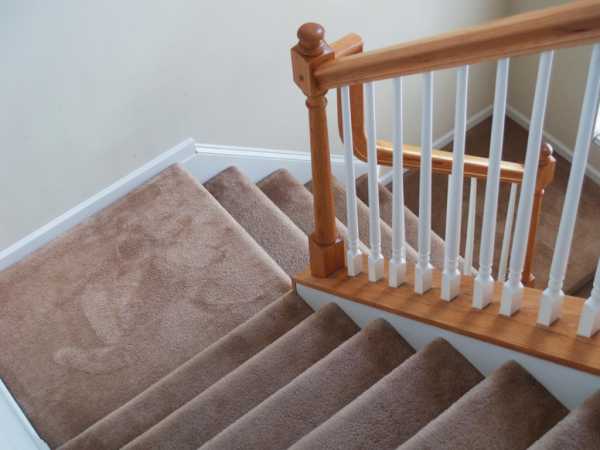

Внутридомовые лестницы часто покрывают ковролином.
Все ступени должны быть максимально одинаковы по размерам. Перепад размеров ступеней по высоте не должен превышать 5 мм.
Нагрузка на лестничный марш не должна превышать 220 кг, на ограждения – 100 кг.
Ступени обязательно должны быть с подступенями, если в перспективе планируется использовать свободное пространство под лестницей.

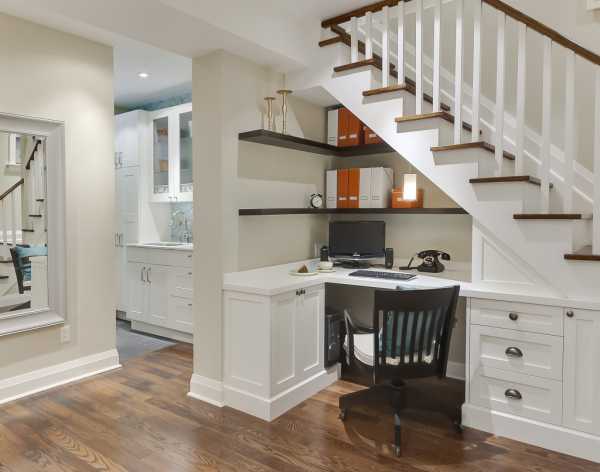

Пример эффективного использования пространства под лестницей.
При проектировании лестницы учитывайте наличие дверей на поворотных площадках и куда они открываются.

Начиная проект лестницы в доме, нужно учитывать также следующие факторы:

удобная и безопасная форма и высота перил;
глубину и высоту ступеней;
удобство в эксплуатации и надежность всей конструкции.

Проектирование винтовых лестниц имеет некоторые особенности, поскольку в ней необходимо еще определить направление движения.

1. Против часовой стрелки. 2. По часовой стрелке.

Расчет угла подъема

Безопасность конструкции можно напрямую связать с углом подъема, который определяется как соотношение между высотой и глубиной ступени. Угол наклона можно рассчитать графически, имея за основу данные о высоте потолка помещения и месте монтажа конструкции. При этом, необходимо учесть средние биологические параметры человека: высота подъема ступни и размера шага. Средняя высота подъема ступни человека около 31 см, а размер шага – 63 см. Для расчета удобства ступенек применяю правило расчета шага: 2 а + b = 63 см, где а – высота ступени, b – глубина проступи.

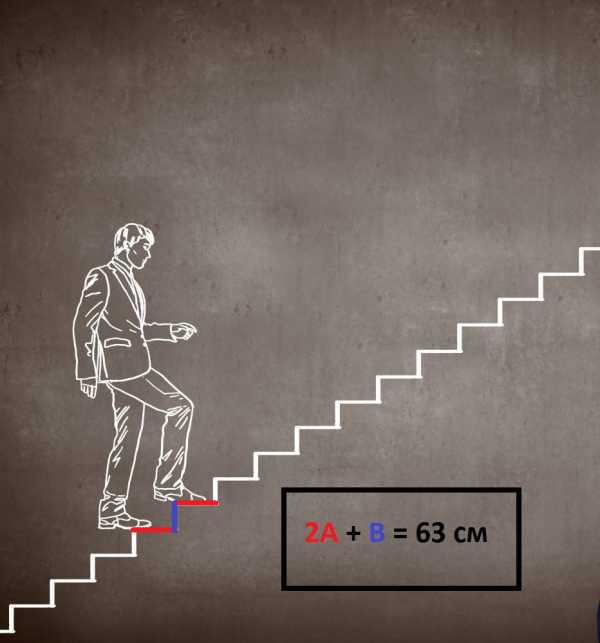

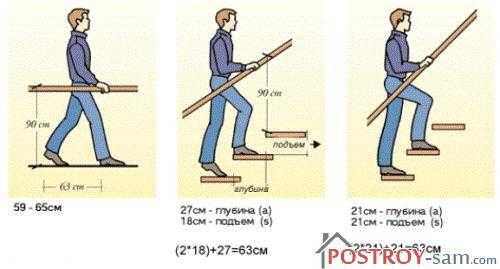

Расчет среднего шага взрослого человека.

Именно его используют в случае необходимости определить угол наклона лестничного марша. Но эта формула не может быть универсальна для всех вариантов расчета. При необходимости сделать в доме конструкцию более крутую или более пологую, проступи получатся или очень узкие, или очень глубокие. В таком случае для расчета применяется формула: а+b=46 см. Эта формула применяется для конструкций, которые имеют либо крутой, либо пологий подъем. Лестница с крутым подъемом будет иметь большой угол наклона и небольшую глубину ступени, пологая будет с меньшим углом наклона и большой глубиной ступени. Альтернативный метод расчета ступеней (первая часть) <div id="yandex_rtb_3" class="lazy lazy-hidden yandex-adaptive classYandexRTB"></div> <script type="text/javascript">if(rtbW>=960){var rtbBlockID="R-A-744084-3";} else{var rtbBlockID="R-A-744084-5";} window.yaContextCb.push(()=>{Ya.Context.AdvManager.render({renderTo:"yandex_rtb_3",blockId:rtbBlockID,pageNumber:3,onError:(data)=>{var g=document.createElement("ins");g.className="adsbygoogle";g.style.display="inline";if(rtbW>=960){g.style.width="580px";g.style.height="400px";g.setAttribute("data-ad-slot","9935184599");}else{g.style.width="300px";g.style.height="600px";g.setAttribute("data-ad-slot","9935184599");} g.setAttribute("data-ad-client","ca-pub-1812626643144578");g.setAttribute("data-alternate-ad-url",stroke2);document.getElementById("yandex_rtb_3").appendChild(g);(adsbygoogle=window.adsbygoogle||[]).push({});}})});window.addEventListener("load",()=>{var ins=document.getElementById("yandex_rtb_3");if(ins.clientHeight =="0"){ins.innerHTML=stroke3;}},true);</script> Альтернативный метод расчета ступеней (первая часть) Рекомендуемый угол наклона лежит в пределах от 30 до 45 градусов. Удобными в эксплуатации являются лестницы, имеющие подступенок высотой от 14 до 17 сантиметров и проступи глубиной от 34 до 37 см.

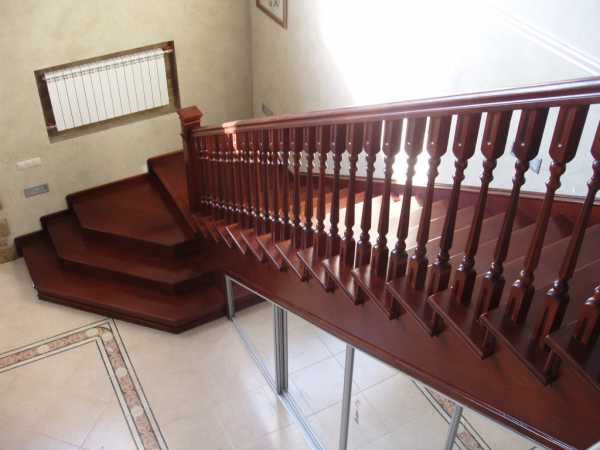

Пример удобной лестницы

Ширина и высота лестничного марша

Ширина лестницы в частном доме определяется из того, сколько человек будут ею пользоваться одновременно. Полезная ширина – это расстояние между внутренними краями ограждений или же расстояние от стены до внутренней части ограждения.

Для движения одного человека проектируют конструкцию с шириной марша от 90 до 100 см. Если по лестнице будет идти встречное движение или возникнет необходимость переноски крупногабаритных вещей, то полезная ширина увеличивается.

Место расположения лестницы	Полезная ширина
Здание с двумя этажами	от 90 до 100 см
Здание с тремя этажами и более	от 100 до 110 см
Подвал, мансарда, аварийная лестница	от 70 до 80 см
Дома повышенного комфорта	от 70 до 80 см

Высота прохода должна обеспечивать безопасное движение людей. Высотой прохода принято считать вертикальное расстояние от верхнего края проступи и нижнего края верхней конструкции, которой может быть потолок или верхний уровень лестничного марша. Нормативные документы определяют это расстояние не менее 2 метров, а для домов повышенного комфорта в 2.1 метра. Порой бывает, что и этих расстояний мало, так как во время спуска человек непроизвольно наклоняется вперед и можно получить травму.

Пример чертежа лестницы с указанием высоты прохода.

Поворотная площадка

Немаловажную роль при проектировании лестниц в частном доме играет расчет габаритов поворотной площадки. Площадка может быть прямая, с разворотами на 90, 180 и 360 градусов в зависимости от формы лестницы. Поворотная площадка может проектироваться при необходимости, при этом лестничный пролет между площадками должен иметь не более 15 ступеней. Ширина площадки должна быть по размерам одинаковой с шириной лестничного марша. Длину рассчитывают исходя из свободной площади.

[ot-gallery url=”//lestnitsygid.ru/gallery/varianty-povorotnyx-ploshhadok”]

Немаловажно сделать длину, соразмерную с величиной шага человека, чтобы обеспечить удобное передвижение по площадке. Минимальная длина должна совпадать с размером шага лестницы и быть не менее 1 метра.

При расчете площадки к длине шага человека добавляют ширину проступи, по формуле:

M пл =M + a, или же

M пл = 2 (b+a)

где: M пл – длина площадки, M – размер шага лестницы, а – высота ступени, b – глубина проступи.

Важно!
Согласно установленным нормам, минимальная длина площадки должна быть не менее 1 метра, в домах повышенного комфорта – не менее 1,25 метра.

В многоквартирных домах лестничная площадка проектируется таким образом, чтобы по ней можно было перемещаться с габаритными предметами, вроде мебели или бытовой техники.

Ступени

Одной из главных составляющих любой лестницы являются ступени. Исходя из места расположения конструкции и функций, которые на нее возложены, ступени могут иметь свой вид и форму. Для проектирования лестничных конструкций разработаны общепринятые размеры ступеней.

Место расположения лестничного марша	Максимальная высота, мм	Минимальная ширина, мм
Наружные входные лестницы	190	260
Лестницы внутри помещений	200	230
Лестницы на чердаках и в подвалах	210	210

Высота подступенка при строительстве лестниц составляет от 12 до 20 см, рекомендуемая от 14 до 17 см. Ступени можно изготовить либо врезными, либо седельными. Врезные ступени монтируются в косоуры, седельные монтируются на них сверху.

Тетива или косоур

Главная несущая часть конструкции, тетива или косоур, является основным звеном и требует тщательного расчета. Основа безопасности при эксплуатации лестничного марша в частом доме заложена в правильном выборе размера сечения.

Лестница на тетивах – самый распространенный вариант монтажа. Такая конструкция может быть спроектирована без подступенков, что сделает ее более легкой и дешевой. Тетиву, в основном, делают из дерева или из металла. Наиболее приемлемый вариант – дерево. Плюсом может стать простота обработки и монтажа. Недостатком служит специфика крепления к полу и в перекрытии. Необходимо учесть, что дерево со временем даст усадку, а лестница с тетивой из металла сама может служить опорой перекрытию. Тетива из дерева имеет стандартные габариты. Она должна быть длиной от 2 до 5.5 метров, шириной – 0.3 метра, толщиной – 0.5 метра.

[ot-gallery url=”//lestnitsygid.ru/gallery/lestnicy-na-tetivax”]

Лестничный марш на косоурах смотрится гораздо симпатичнее, но является более трудоемким в производстве. Для проектирования конструкции на косоурах нам понадобятся исходные данные: глубина проступи, высота подступенка, длина и высота лестницы. Размеры планируемой высоты и длины лестницы мы можем получить на планируемом месте монтажа. Допустим, что ее высота будет 2.5 метра, а длина составит 4 метра. Имеем глубину ступенек от 0.25 до 0.4 метра. Мы берем среднюю величину 0.28 метра. Поделив высоту лестницы на глубину ступени, получим число ступенек:

4 метра : 0.28 метра = 14 ступенек.

Далее рассчитываем высоту подступенка. Для этого делим высоту лестницы на количество ступенек:

2.5 метра : 14 = 0.18 метра

Высота подступенка 0.18 метра соответствует установленным стандартам.

Длина косоура прямой конструкции рассчитывается по формуле:

H² + L² = K²

K = √(H ² + L² ), где

H – высота, L – длина лестничного пролета, K – длина косоура

В нашем расчете длина косоура будет К = √ (2.5 ² + 4² ) = 4.7 метра

Прямая лестница на косоурах их дерева.

Высота ограждений

Главная задача ограждения – безопасность людей. Особое внимание следует обратить на крепления между стойками перил и косоурами. При необходимости, эти соединения можно усилить. Лестничные проходы имеют ограждения или сплошные (заполненные), или из балясин.

Важно!
Ограждение лестничных проходов должно быть прочным и выдерживать нагрузку не менее 100 кг.

Проектируя лестницу в частном доме надо учитывать, что высота ограждения у конструкции с прямым маршем должна быть не меньше 90 см, винтовые лестницы должны иметь поручни высотою от 110 см. Перила в ограждении проемов межэтажных перекрытий должны иметь минимальную высоту 90 см. В соответствии с установленными нормативами, расстояние между балясинами не должно превышать 12 см.

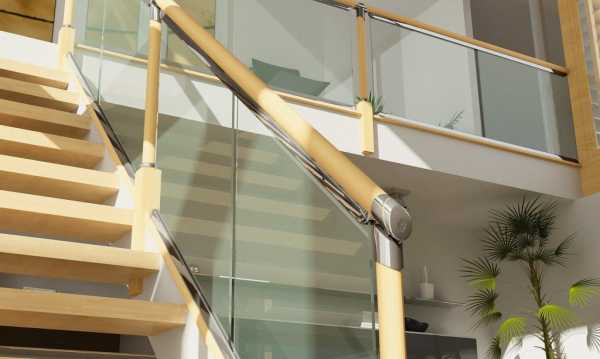

В последнее время очень популярными стали ограждения из специального стекла

lestnitsygid.ru

расчет и изготовление своими руками (инструкция, фото и видео)

От угла наклона лестницы зависит насколько будет комфортной конструкция при эксплуатации. Поэтому, выполняя расчеты, обязательно надо вычислить,чему равна крутизна лестницы.

Условно все лестницы делят на два типа – крутые и пологие. Если угол наклона составляет менее 40 градусов, то такая лестница считается пологой, а если 40 и болеет, то, соответственно – крутой. Конечно, пологая конструкция будет удобней, однако, зачастую параметры приходится подбирать в соответствии с размером помещения и при этом жертвовать удобством.

Лестница с безопасным углом наклона

Но, в любом случае, она должна быть безопасной.Далее мы рассмотрим, как правильно рассчитать угол наклона и как сделать конструкцию предельно безопасной, если эта величина превышает допустимые нормы.

Выполнение проекта

Чтобы рассчитать безопасный и комфортный наклон лестницы, необходимо отталкиваться от двух параметров – высоты и ширины проступи. Другими словами, крутизной называется соотношение высоты ступени к ее ширине, отсюда может возникнуть вопрос – в чем измеряется наклон конструкции? Чаще всего его обозначают в градусах, но иногда и как соотношение.

Существующие нормы

Чтобы лестница была комфортной и безопасной, она должна быть выполнена в соответствии со строительными нормативами. Даже если проектируется, к примеру, крутая лестница на второй этаж, эти два параметра должны находиться в пределах нормы. В таком случае уклон не будет превышать соотношение 1:1,25, т.е. 40 градусов.

Схема расчета угла наклона конструкции

Основные требования к изделию заключены в следующих пунктах:

Ширина и высота ступени являются величинами постоянными, которые не изменяются по всей длине марша. В противном случае подъем и спуск, в процессе которого работает мышечная память, рано или поздно приведет к травмам.
Высота ступени должна находиться в пределах 12-20 см.
Ширина проступи должна составлять не менее 25 см, однако, производители рекомендуют придерживаться нормы – 30-35 см.

Крутая лестница

Расчет конструкции

Учитывая вышеприведенные нормы, можно рассчитать остальные параметры изделия.

Так как наиболее оптимальным углом наклона считается соотношение 17 см:29 см, на его основе подсчитаем остальные величины:

В первую очередь можно посчитать количество ступеней. Сделать это очень просто – надо высоту этажа разделить на высоту одной ступени. К примеру, если этаж имеет высоту 2,5м, то расчет будет таким: 250/17=14,7. Так как нам необходимо получить ровное число, следует подкорректировать высоту ступеней следующим образом – 250/14= 17,8 см
Далее можно рассчитать глубину проступи – от ширины стандартного шага отнять две высоты ступени. Таким образом, получится следующий расчет – 63-2х17,8=27,4 см.
Затем узнаем, сколько места займет наша конструкция. Сделать это не сложней, чем остальные расчеты – умножить ширину проступей на их количество. Отсюда получается: 27,4*14=383,6 см. Так мы поучили длину горизонтальной проекции конструкции.
На этом этапе можно подкорректировать высоту и глубину проступей, если места в помещении недостаточно, можно подкорректировать основные величины, чтобы «вписать» будущее изделие. Умножив горизонтальную проекцию на ширину марша, можно узнать площадь в плане, которую займет изделие.
Следующим шагом будет расчет длины тетив или косоуров. Узнать эту величину можно по теореме Пифагора. Катетами в данном случае являются высота этажа и длина горизонтальной проекции марша. Расчет выглядит так – 2502+3842=62500+147456=209956.
Из этого числа высчитываем квадратный корень и получаем длину марша – 458,2 см.
Когда все величины лестницы известны, можно узнать угол наклона лестницы. Из математических формул следует – синус угла, который мы ищем, равняется высоте этажа поделенной на длину лестничного марша. Получается такой расчет: 250:458=0,548.
Так как синус угла 30 градусов равен 0,5, можно сделать вывод, что угол наклона немного превышает 30 градусов.

Оптимальные размеры при расчете конструкции

Из этих расчетов мы получили пологую конструкцию, по которой будет удобно ходить.Но что делать, если размеры помещения не допускают установить изделие таких габаритов? Если лестницей будут пользоваться не часто, то угол наклона можно увеличить до 45 градусов,Но, иногда приходится вовсе отказываться от традиционной маршевой лестницы.

Совет: Альтернативой могут служить винтовые конструкции и крутые лестницы, которые остаются безопасными при больших углах наклона, а именно – лестница «Утиный шаг».

Если в первом случае могут возникнуть проблемы при самостоятельном изготовлении, то сделать лестницу типа «Утиная походка» (или как ее еще называют лестница Гусиный шаг) не составит особого труда.

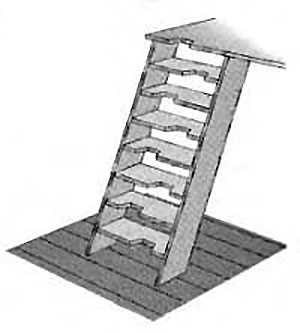

Лестница «Утиный шаг»

Общие сведения

Такая конструкция менее удобная и комфортная, чем маршевая, однако, в отличии от нее, безопасный угол наклона может составлять вплоть до 70-75 градусов. При этом передвижение по ней будет безопасным, а для монтажа понадобится всего пара квадратных метров.

На фото – крутая лестница типа утиный шаг

Такое название конструкция получила неспроста – широкие и узкие боковины проступей чередуют друг друга. Поэтому, передвигаясь по ней, человек идет в развалку, с ноги на ногу. Надо сказать, что это решение далеко не новое, так как встречалось Европе еще в X-XI веках.

Как правило, люди при подъеме и спуске ставят только одну ногу на ступень, поэтому комфортная постановка здесь обеспечивается только для одной ноги. Поэтому такие лестницы еще называют «самба», так как при подъеме нужно не перепутать ноги и становиться левой ногой только на широкую часть с левой стороны, а правой – на широкую часть с правой стороны.

Изготовление

В остальном устройство напоминает обычную маршевую конструкцию. Несущими элементами здесь являются лестничные тетивы. Поэтому крутая лестница своими руками изготавливается довольно просто, особенно если она не предполагает поворот, как чаще всего и бывает.

Схема поворотной конструкции типа «Утиный шаг»

Для несущих элементов понадобится две доски толщиной не менее 50 мм. Высота ступеней остается такой же, как и в случае с маршевой конструкцией, т.е. около 15 мм. Таким образом, необходимо рассчитать количество ступеней, а угол наклона при этом будет фиксированный, к примеру – 60 градусов.

Главное правило пи расчете проступи – широкая часть ступени должна быть в два раза шире узкой. Такой вырез нужен для того, чтобы обеспечить ноге беспрепятственный доступ к следующей ступени. Оптимальный размер широкой части – 300 мм, соответственно, узкой 150 мм, однако эти показатели могут меняться в зависимости от угла наклона.

Широкую сторону можно сделать немножко длиннее. К примеру, при общей длине ступени в 700 мм, широкая часть может составлять 370 мм, а узкая – 330 мм. Подступенки обычно не делаются.

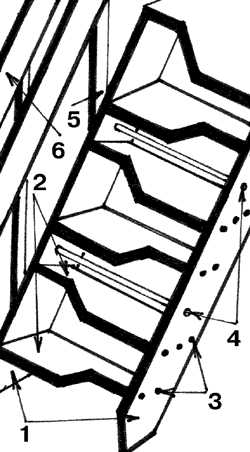

Схема монтажа

Инструкция изготовления изделия довольно простая:

В первую очередь делаются тетивы в соответствии с размером.
Затем несущие балки необходимо разметить и сделать в них пазы для проступей. Более простым вариантом является крепление ступеней при помощи соединительных шкантов или дополнительных деревянных брусков.
В соответствии с расчетами следует разметить и вырезать проступи.
Проступи скрепляются с тетивами.
Устанавливаются балясины и перила.

Совет!
Чтобы несущие балки были идентичными, после подготовки первой тетивы ее можно использовать как лекало для второй.
Также можно поступить и со ступенями, чтобы облегчить и ускорить процесс разметки.

Чтобы увеличить надежность и жесткость изделия, желательно стянуть опорные балки металлическими стержнями. Их можно устанавливать между ступенями, либо использовать только два стержня – снизу и сверху изделия.

Напоследок следует сказать еще об одном достоинстве подобной конструкции – цена на нее будет меньше, чем на другие типы конструкций, так как она требует меньше материалов. «Утиный шаг» является отличным вариантом обустройства подъема, к примеру, на мансардный этаж, когда пространство крайне ограничено.

Предлагаемое видео в этой статье позволит детальней рассмотреть, как выглядит готовое изделие.

Вывод

Угол наклона является одним из наиболее важных параметров лестничных конструкций. Несоблюдение норм может привести к плачевным последствием. Поэтому, если не получается соблюсти оптимальный угол наклона, то крутая лестница должна иметь безопасную конструкцию.

sdelai-lestnicu.ru

Безопасный подъем по вертикальным лестницам. Делимся опытом. ООО Трудоголик РУС

Согласно требований охраны труда при работе на высоте, 155 приказа Минтруда и здравого смысла подъем по вертикальным лестницам осуществляется с использованием двухплечевого (двойного) стропа. Работник при подъёме выше 3-4 метров постоянно перестегиваясь начинает чувствовать себя человеком пауком и радость от духовного сближения с пусть и выдуманным, но супергероем длится еще максимум метров пять. Эффект эйфории может быть и меньше и зависит от многих факторов- возраст, вес, смотрел ли он фильмы про человека паука, дождя, снега, урагана и…. с каким количеством инструмента или груза он карабкается к назначенной работодателем высоте.

Посмотрите для затравочки видео на котором показан подъем по вертикальной лестнице с установленной нами анкерной линией

А теперь вернемся к проблематике.

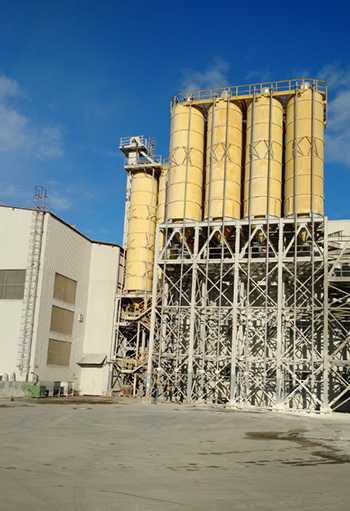

Стандартная высота, с которой мы сталкиваемся на 70% предприятий это 10-16 метров. Обычно это подъем на крыши цехов, силоса или мачты освещения и подъем на них осуществляют не промышленные альпинисты, а рядовые работники отделов эксплуатации или прочие «счастливые» обладатели 2 или 3 группы по безопасности высотных работ (надеюсь все уже успели пройти обучение ~~или просто купили корочки~~, а то сколько времени то уже прошло). На одном из предприятий мы устроили тестовые замеры результаты которых в дальнейшем плюс/минус подтверждались на остальных объектах. Мы взяли добровольца по имени Александр, возрастом 42 года, вес 95 килограмм, одели его в высококачественную страховочную привязь, присоединили двойной страховочный строп и попросили подняться по вертикальной 16ти метровой лестнице (мы не издеваемся над людьми, в качестве благодарности он получил шииикарные рабочие перчатки). Так вот, как Вы думаете, сколько по времени занял его подъем? Просто подумайте… 16 метров. Двойной строп. Температура +14, облачно без осадков. Ответ под фото

Вы не поверите. 9 минут. ДЕВЯТЬ МИНУТ. И это он без инструмента и баулов туда лез. По словам испытуемого, уже на середине лестницы у него было одно единственное желание- выкинуть этот ~~дурацкий~~ шикарный строп куда подальше и лезть дальше просто руками, как обычный среднесписочный сотрудник рядового Российского предприятия на которого не смотрит специалист по охране труда и не грозит кулаком, штрафом и физическими увечьями.

На этом предприятии строжайше соблюдают правила охраны труда. Заказчику нужен был АБСОЛЮТНЫЙ НОЛЬ в графе несчастных случаев и по хорошей рекомендации он обратился к нам. После произведенной оценки рисков и анализа способов доступа на высоту и методов работ на высоте было принято абсолютно логичное решение. Нужно убирать человеческий фактор, чтобы не было соблазна не пристегнуть лишний раз страховочный строп потому что это «не удобно» или «с ним долго», «колени за него цепляются при спуске», «в два раза больше движений», «да я по старинке щас быстренько», «да там всего 12 метров». Так вот, с этим заказчиком (как и с многими другими, спасибо цифрам 155) мы подписали контракт на поставку и монтаж вертикальных анкерных линий.

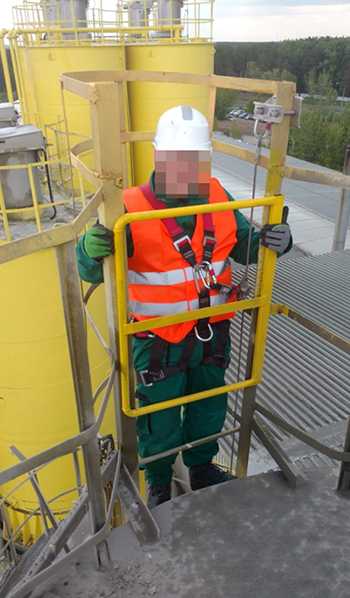

Суть данных анкерных линий гениальна и проста одновременно. К тетиве или ступеням (подбирается под конкретный тип лестницы) вертикальной лестницы через специальные обжимные пластины монтируется стальной трос. Когда работнику нужно подняться по лестнице то он подсоединяется к нему специальным устройством (бегунок, каретка) и спокойно поднимается вверх, ну или спускается вниз. Данная каретка (бегунок) выдается сотруднику и он осуществляет полностью безопасный подъем по всем оборудованным лестницам. Т.е. нужно закупить всего 3-4 бегунка (каретки) на весь завод и оборудовать вертикальные лестницы анкерными линиями.

А теперь вернемся с нашему добровольцу по имени Александр. Ученый опытом длительного подъема а потом еще и спуска он долго не соглашался на повторение эксперимента но после очередного раунда переговоров ~~и второй пары отличных перчаток~~ согласился. Теперь ему предстоял подъем по этой же лестнице оборудованной вертикальной жесткой анкерной линией. Как Вы думает, сколько длился этот подъем? Ответ, как и в прошлый раз, под фото.

Меньше 4 минут. Почему? Не нужно отстегивать и пристегивать карабин к ступеням, свободные не уставшие руки, чувство абсолютной защищенности. Кстати, не забывайте ещё и про безопасный спуск. Он тоже ускорился более чем в два раза.

Почему стоит обратиться к нам? Мы работаем без привязки к конкретному бренду производителя. Мы имеем возможность не только поставить Вам вертикальную анкерную линию любого сертифицированного по ЕАС производителя, но и смонтировать её в кратчайшие сроки и по разумной не астрономической цене плюс осуществление гарантийного и постгарантийного обслуживания. Помимо это, после монтажа вертикальных анкерных линий мы производим официальный ввод в эксплуатацию и обу

www.siz-opt.ru

Сонник Лестница подъем. К чему снится Лестница подъем видеть во сне

Подниматься во сне по лестнице предвещает успех в достижении намеченной цели, сходить по лестнице вниз – потеряете терпение в последний момент и тем испортите все дело.

Почувствовать головокружение и слабость, забравшись по пожарной лестнице дома до высоты последнего этажа, – такой сон предвещает, что оказанное вам доверие и честь вы воспримите довольно спокойно и как должное.

Брошенная из окна веревочная лестница предрекает замечательный исход предпринятого наобум дела.

Влезать по ней – вы удовлетворите свое тщеславие в работе и самолюбие в любви. Удирать по ней из чужой спальни – к позору.

Прислоненная к крыше одноэтажного дома лестница является предостережением опасаться воров и махинаторов; если она падает на вас – стало быть, в реальной жизни вам отплатят черной неблагодарностью за помощь или добрый совет.

Падать во сне с лестницы означает, что страстное чувство вскружит вам голову и сделает неосторожной до безрассудности.

Сломавшаяся под вами во сне лестница предвещает крах во всех делах и упадническое настроение.

Чинить лестницу означает впасть в еще большее отчаяние от предательства друга в трудный для вас момент.

Поднимать лестницу – к процветанию и удаче в азартных играх.

Нести лестницу – ваша энергия и деловитость будут замечены, оценены и помогут вам довольно скоро значительно продвинуться в сфере своих профессиональных интересов и даже занять в ней одно из ведущих положений.

Лестница, ведущая в небо, говорит о том, что все намеченное сбудется.

Лестница, ведущая в бездонную пропасть, может, даже в саму преисподнюю, означает, что успеха можете добиться лишь ценой большого риска, поставив на кон саму жизнь.

Спускаться по трапу с самолета или судна – к разочарованию в предпринимательстве и метаниям в поисках другого дела, подниматься по трапу – пристроиться в удачное, тихое, но доходное место.

Винтовая лестница во сне говорит о том, что достигнете своей цели кружным путем.

Лесница-стремянка предвещает выбор между правдивой ложью и неправедной истиной.

Лестница эскалатора – хорошие перемены, если едете на ней вверх, и плохие – если спускаетесь.

Сломанный эскалатор – вас обманут близкие люди.

www.sunhome.ru

6. Работа с пожарными лестницами и коленчатыми подъемниками

Обучение приемам работы с пожарными лестницами необходимо начинать в следующей последовательности:

работы с лестницей-палкой, выдвижной, штурмовой, автолестницей и коленчатым подъемником.

Отрабатывать упражнения с пожарными лестницами рекомендуется на учебной башне или объекте. Каждое занятие должно быть обеспечено необходимым количеством лестниц, что дает возможность уплотнить учебное время за счет одновременного выполнения упражнения несколькими пожарными (расчетами).

В начале занятий необходимо построить отделение. объявить упражнение и кратко объяснить цель. Командир должен показать упражнение в быстром темпе сам или с помощью показчиков, которых следует подготовить накануне занятий. Затем командир рассказывает и показывает упражнение в медленном темпе, после чего вызывает пожарных (расчеты) на исходное положение и дает команду на выполнение упражнения.

Командир наблюдает за правилами выполнения упражнения, соблюдением мер «безопасности и исправляет допущенные ошибки.

Некоторые упражнения с лестницами невозможно отработать на одном занятии целиком, поэтому упражнения необходимо расчленить на этапы, ранее изученные повторяются в быстром темпе. Основное внимание пожарных должно быть обращено на приемы, которые изучаются впервые, однако не следует ослаблять внимания и к ранее отработанным.

На тренировочных занятиях командир выясняет, как пожарные умеют выполнять упражнение, знают ли правила безопасности; при обнаружении ошибок указывает, как их устранить. Желательно ознакомить пожарных с приемами выполнения упражнений участниками соревнований по пожарно-прикладному виду спорта.

Упражнение с лестницей-палкой. Отделение выстраивается в одну шеренгу фронтом к автомобилю. Командир рассказывает и одновременно показывает все упражнения. После этого он назначает поочередно пожарных для выполнения упражнения, сам находится между отделением и исполняющим упражнение, наблюдая за ним, и исправляет допускаемые ошибки.

Снятие лестницы с автомобиля, переноска, установка и подъем по ней производятся по команде «Лестницу-палку (указать место) — ставь»; пожарный снимает лестницу с автомобиля, кладет лестницу на правое предплечье, придерживая ее кистью правой руки; переносит так, чтобы передний конец ее был несколько приподнят вверх. На большие расстояния лестницу-палку переносят на плече.

За четыре-пять шагов до места установки поднимает ее вверх — вперед, раздвигает тетивы и приставляет лестницу к стене так, чтобы нижние концы находились примерно в одном шаге от стены.

По команде «Лестницу-палку убрать» пожарный отводит верхние концы ее от стены до вертикального положения, соединяет тетивы, приподнимает лестницу, поворачивается кругом и, отойдя вперед, кладет ее на предплечье правой руки или на плечо, переносит, поднимает передний конец и прислоняет к автомобилю. Затем поднимается на крышу кузова автомобиля, поднимает лестницу-палку, укладывает, закрепляет и опускается на землю.

Упражнение со штурмовой лестницей. Обучение приемам работы со штурмовой лестницей желательно разбить на три этапа: первый этап-снятие лестницы с автомобиля, переноска, подвеска и подъем по ней с посадкой на подоконник 2-го этажа, спуск вниз и уборка лестницы; второй этап-взятие лестницы с земли, переноска, подвеска и подъем по ней с посадкой на подоконник 3-го этажа;, третий этап- подъем по штурмовой лестнице на 4-й этаж и спуск вниз.

Команды для выполнения упражнения по этапам и упражнения в целом: для подъема на подоконники 2-го и 3-го этажей: «По штурмовой ‘лестнице на подоконник 2-го (3-го) этажа — марш», для подъема в окно 4-го этажа: «По штурмовой лестнице в окно 4-го этажа- марш».

Перед началом занятия руководитель обязан осмотреть штурмовые лестницы (тетивы, ступеньки, крюк, стяжки). При обнаружении трещин, неплотного соединения тетив со ступеньками, использовать лестницу для занятий категорически запрещено. Около учебной башни необходимо взрыхлять предохранительную подушку. Лестницу следует подвешивать на полный крюк.

Пожарные должны садиться на, подоконник так, чтобы был виден крюк лестницы при подвеске ее в верхний этаж. Для наблюдения за правильностью подъема лестницы обязательно нужно ставить страховщиков в третий и четвертый этажи. Подъем по штурмовой лестнице без каски запретить. При переходе в окно со штурмовой лестницы и обратно нельзя становиться ногами на подоконник, опускать лестницу вниз путем скольжения тетив, так как это может привести к травме обучаемого и падению штурмовой лестницы.

На первом занятии нужно показать выполнение упражнения в целом и приступить к разучиванию первого этапа. Командир рассказывает и показывает выполнение приемов, особое внимание обращает на соблюдение техники безопасности. На последующих занятиях он рассказывает и показывает новые приемы и этапы, а ранее изученные отрабатывает. При обучении не допускается, подъем на 3-й и 4-й этажи, если не усвоены приемы работы со штурмовой лестницей до 2-го этажа.

На тренировочных занятиях упражнение исполняется полностью, но возможна тренировка по отдельным приемам и этапам. Допускаемые обучаемыми ошибки командир исправляет в ходе выполнения упражнения. Хорошо успевающим можно показывать более сложные приемы: выброс штурмовой лестницы в верхний этаж за 11-ю ступеньку, перехват руками и подъем ногами через ступеньку, более сложные, но рациональные уходы в окно 4-го этажа. По окончании тренировочных занятий рекомендуется проверить выполнение упражнения по нормативам.

Штурмовая лестница в зависимости от расстояния и пути следования с ней может переноситься к исходному пункту в руках или на плече.

При проведении занятий отделение выстраивается в одну шеренгу между учебной башней и автомобилем или штурмовками, уложенными на земле.

Для снятия штурмовой лестницы с автомобиля пожарный открепляет стопорный запор стального крюка штурмовки, берется за стальной крюк и плавно выдвигает ее на себя (рис. 11) правой рукой берется за 9-ю ступеньку лестницы (считая от башмаков), снимает штурмовую лестницу с автомобиля. Поворачивая крюк на себя, правую руку продевает между 8-й и 9-й, ступеньками и кладет лестницу верхней тетивой на правое плечо, правой рукой берется за 10-ю ступеньку (рис. 12,а) и переносит штурмовую лестницу на дальнее расстояние.

Рис. 11. Снятие штурмовой лестницы с автомобиля

На ближнее расстояние лестница переносится за тетиву крюком от себя (рис. 12,6) или к себе.

Рис. 12 а). Переноска штурмовой лестницы на дальнее расстояние.

Рис. 12 б). Перенос на ближнее расстояние

Подвеска штурмовой лестницы в окно 2-го этажа производится бегом или шагом. За 9-12 шагов от стены надо поднять лестницу над головой крюком вверх или на уровне правого плеча, опустив башмаки вниз: подбегая к стене, упереть лестницу башмаками в основание ее и резким движением рук подбросить лестницу вперед вверх, короткими толчками или поочерёдным перебиранием рук, по тетивам (сверху вниз)’ подойти к стене и поднять лестницу вертикально, сгибая ноги в коленях, присесть, кисти рук при этом одновременно скользят по тетивам вниз до уровня 5-й ступеньки;

выпрямляясь, нужно поднять лестницу вверх так, чтобы крюк находился примерно на 5-10 см выше подоконника, и подвесить лестницу на крюк в правую половину окна.

Подъем по штурмовой лестнице в окно 2-го этажа может начинаться с левой (правой) ноги после подвески лестницы или одновременно с ней; У пожарного, Поднявшегося до уровня подоконника, правая нога находится на ,9-й ступеньке, руки — на 13-й; удерживаясь руками за 13-ю ступеньку, вынести левую ногу на подоконник, сесть на него верхом и выпрямить правую ногу вдоль стены (рис. 13) . Хорошо тренированным пожарным посадку на подоконник можно рекомендовать при условии, что левая рука находится на 13-й ступеньке, а правая — на 11-й.

Рис. 13. Подъём по штурмовой лестнице.

Подвеска штурмовой лестницы из окна 2-го в окно 3-го этажа и подъем по ней

начинается сразу же после посадки на подоконник. Для этого правой рукой нужно взяться за 11-ю ступеньку между крюком и левой тетивой, левую — положить на подоконник, сильным рывком правой рукой вверх с одновременным разгибанием корпуса поднять лестницу и повернуть ее крюком к себе, смотреть на крюк и перебирать поочередно руками за тетивы. Затем нужно поднять лестницу до положения крюка выше подоконника на 5-10 см , повернуть ее крюком в окно и подвесить в правую половину окна.

Переходить с подоконника на лестницу можно после опускания крюка на подоконник. Для этого правую ногу надо поставить на 1-ю ступеньку, взяться левой рукой за 5-ю ступеньку с внутренней стороны, правой за 7-ю ступеньку с внешней стороны, подтянуться до выпрямления правой ноги, левую — поставить на подоконник около тетивы (рис. 14). Затем, отталкиваясь левой ногой от подоконника и подтягиваясь на руках, поставить правую ногу на 4-ю ступеньку, левой рукой ухватиться за 8-ю ступеньку.

Дальнейший подъем по лестнице, посадка на подоконник и переход на лестницу производятся описанным выше приемом. Достигнув нужного этажа, пожарный садится на подоконник, поворачиваясь направо, опускает левую ногу на пол, переносит правую ногу в окно и приставляет к левой.

Спуск по лестнице вниз и укладка ее на автомобиль производятся по команде «По штурмовой лестнице вниз — марш!». Для этого требуется вынести правую ногу за подоконник, ухватиться руками за 13-ю ступеньку, сесть верхом на подоконник. Далее, не меняя положения рук, правую ногу поставить на 9-ю ступеньку, ближе к правой-тетиве, поднять корпус, выпрямить правую ногу, перенести левую ногу на 8-ю ступеньку, спуститься до следующего подоконника и сесть на него верхом. Затем пожарный правой рукой берется за левую тетиву под 3-й ступенькой, левой за правую тетиву под той же ступенькой со стороны башни, поднимает лестницу, поворачивает крюком к себе и перебирая руками тетивы, опускает лестницу до положения крюка над головой, после чего повертывает лестницу крюком в окно и подвешивает ее за подоконник. Далее пожарный выходит на лестницу и спускается вниз.

Рис. 14. Переход с подоконника на штурмовую лестницу

На земле он поднимает лестницу за тетивы под 3-й ступенькой на 15-20 см и, шагнув с левой ноги назад, выносит крюк лестницы из окна, одновременно опуская ее вниз до упора башмаками в основание стены. Затем пожарный, перебирая руками тетивы, отходит назад до положения рук у 8-й ступеньки. После этого, взяв лестницу правой рукой за тетиву, подносит к автомобилю, поднимает ее над головой крюком вниз, тетивами укладывает на ролики, держась за крюк, передвигает ее к кабине автомобиля. Затем поднимается на крышу кузова автомобиля, укладывает лестницу в специальные крепления, опускается на нижнюю заднюю подножку автомобиля, левой рукой закрепляет стопорный запор, опускается на землю и становится в исходное положение.

Упражнение с выдвижной лестницей. Обучение приемам работы с выдвижной лестницей необходимо разбить на четыре этапа: первый этап-снятие выдвижной лестницы с автомобиля, переноска, укладка на землю, подъем с земли с укладкой лестницы на автомобиль; второй этап-снятие выдвижной с автомобиля или поднятие выдвижной лестницы с земли, переноска, установка в окно 3-го этажа и уборка выдвижной лестницы; третий этап-подъем по выдвижной лестнице в окно 3-го этажа и спуск; четвертый этап — упражнение отрабатывается в целом.

Команды для .выполнения упражнения по этапам и без деления на них:

снятие и укладка выдвижной лестницы производятся по команде «Выдвижную лестницу снять (указать место укладки) на землю — положить»;

если выдвижная лестница поднесена к учебной башне, находится на плечах у бойцов или лежит на земле, подается команда «Выдвижную лестницу в окно 3-го этажа — установить;

снятие лестницы с автомобиля, переноска, установка выполняются по команде (указывается место установки) «Выдвижную лестницу на крышу гаража — ставь!»;

команда для подъема по лестнице «По выдвижной лестнице в окно 3-го -этажа (на крышу, на балкон) — марш;

спуск по лестнице «.По выдвижной лестнице вниз — марш;

опускание выдвижной лестницы, переноска и укладка на автомобиль производится по команде «Выдвижную лестницу — убрать!»

Перед занятиями следует подготовить учебную площадку или объект с необходимым количеством выдвижных лестниц.

После объявления упражнения командир должен с помощью показчиков показать выполнение упражнения в целом, а потом приступить к обработке его по этапам. Для этого он строит отделение в одну шеренгу в 5-7 м от автомобиля, фронтом к нему. Командир находится между отделением и работающим расчетом, поясняет действия показчиков.

Тренировочные занятия начинаются с проверки выполнения упражнения и знаний правил безопасности. Для этого командир приказывает двум пожарным исполнить упражнение, тем, самым проверяет, как они усвоили его, напоминает приемы работы находящимся в строю. После проверки выполнения упражнения и знаний правил безопасности начинается тренировка.

После отработки отдельных этапов и упражнения в целом необходимо провести занятия по выполнению нормативов.

Перед занятием следует взрыхлить предохранительную подушку, выставить страховщиков в этажи учебной башни, осмотреть и проверить исправность выдвижных лестниц.

При снятии выдвижной лестницы с автомобиля особое внимание необходимо обращать на слаженную и четкую работу расчета. Для установки выдвижной лестницы нужно выбрать ровную площадку, чтобы масса лестницы распределялась на оба башмака, нельзя допускать перекосов и падения лестницы. Устанавливается она не ближе 1-1,5 м от стены. Устанавливая и опуская выдвижную лестницу, нужно следить за тем, чтобы ступня правой ноги пожарного, удерживающего ее, была приставлена к внешней стороне башмака, а большие пальцы рук в момент выдвижения и опускания лестницы находились на узких сторонах тетив. Если пальцы будут находиться с внутренней стороны тетив (со стороны ступеней), возможны травмы рук при резком выдвигании или сдвигании верхних колен лестницы. Выдвижную лестницу необходимо устанавливать в окно или крышу так, чтобы верхние концы ее выступали над уровнем подоконника или карниза крыши не менее чем на 2-3 ступеньки.

При подъеме по выдвижной лестнице нужно держаться за ступеньки в обхват (большой палец снизу ступеньки). Не разрешается одновременно подниматься по выдвижной лестнице более чем одному пожарному и оставлять лестницу, без надзора в выдвинутом состоянии.

Для выполнения упражнения с выдвижной лестницей назначается расчет из двух пожарных, который для выполнения упражнения стоит у оси правого заднего колеса автомобиля, пожарный № 1 от него, пожарный № 2 в затылок пожарному № 1. Пожарный автомобиль устанавливается задней частью кузова к стене здания (учебной башни).

Снятие лестницы с автомобиля, переноска, установка, выдвижение и подъем по ней производятся по общей команде на боевое развертывание или по команде:

«По выдвижной лестнице (указать куда) — марш!» Пожарный № 1 подбегает к насосу автомобиля, левой рукой поворачивает фиксатор вверх, правой — тянет ручку механизма крепления лестницы на себя. При этом лестница освобождается и в наклонном положении скатывается по обрезиненным роликам. Пожарный № 2 становится правой ногой на заднюю подножку (ступеньку) автомобиля с правой его стороны, правой рукой берется за поручень, а левой — за тетивы лестницы у башмака, помогает опустить лестницу на ролики. Затем пожарный № 2 берется левой рукой за 2-ю (.1-ю), правой — за 3-ю ступеньки нижнего колена, продолжает снимать лестницу. Пожарный № 1 принимает лестницу на вытянутые руки (рис.15), оба пожарных продевают правые руки между 2-й и 3-й ступеньками (пожарный № 1 — от упоров, а пожарный № 2 — от башмаков), кладут ее на плечо с правой стороны, держат тетивы кистями правых рук сверху.

Рис. 15. Снятие выдвижной лестницы

Если выдвижная лестница переносится на близкое расстояние и пожарные хорошо сработались, пожарный № 1 лестницу переносит нижней тетивой на правом плече (рис. 16).

Рис. 16. Переноска выдвижной лестницы

Выдвижная лестница переносится башмаками вперед, первым коленом к себе.

У места установки лестницы пожарный № 2 останавливается примерно в двух шагах от стены, пожарный № 1 стоит ему в затылок. Затем они снимают лестницу с плеч, пожарный № 2 кладет ее башмаками на землю и становится на нее носками, тянет цепь (веревку) на себя до момента установки лестницы.

В это время пожарный № 1 толкает лестницу вверх, перехватывая поочередно руками тетивы, передвигается к стене, поднимает лестницу до вертикального положения. Оба пожарных приставляют ступни правых ног к внешней стороне тетив у башмаков, левые ноги отставляют назад. Пожарный № 1, удерживая руками лестницу за тетивы первого колена (с небольшим наклоном на себя), смотрит на верхний конец лестницы; пожарный № 2, перехватывая вытянутыми вверх руками цепь, тянет ее вниз параллельно лестнице, выдвигая последнюю на заданную высоту. Удерживая цепь не ниже уровня

груди, пожарный левой (правой) рукой быстро захватывает ее и резким рывком снизу вверх поворачивает валик останова. Затем он спускает выдвинутое колено до упора ступенькой 2-го колена на замыкатели останова и берется за тетивы лестницы. Выдвинутую и закрепленную лестницу оба пожарных приставляют к заданному месту установки (подоконнику, карнизу, крыше, балкону и т. п.). Металлическая выдвижная лестница закрепляется резким подъемом натянутой части веревки над головкой.

При подъеме по лестнице вверх и переходе в окно и на крышу здания пожарный № 2 обхватывает руками тетивы 1-го колена на уровне груди большими пальцами вдоль узких сторон тетивы, упирается одной ногой в тетиву у башмаков, другую отставляет назад, держит лестницу во время подъема и спуска пожарного № 1. При подъеме по лестнице пожарный № 1 ставит левую ногу на 1-ю ступеньку ближе к середине (колено левой ноги развернуто за тетиву), одновременно правой рукой обхватывает сверху 5-ю ступеньку (большой палец правой руки находится снизу, локоть согнут, опущен вниз вправо), подтягивается вверх, выпрямляя левую ногу, одновременно ставит ступню правой ноги на 2-ю ступеньку, а левой рукой обхватывает сверху ступеньку, расположенную выше. Повторяя эти движения (правая рука, левая нога, т. е. диагонально), пожарный поднимается до уровня подоконника, становится всей ступней правой ноги на подоконник, правой рукой берется за угол внутреннего откоса окопного проема ( рис. 17). Затем он переставляет с лестницы на подоконник левую ногу, сгибает ноги в коленях, берется левой рукой за внутренний край подоконника, опускается на пол и поворачивается лицом к окну.

Рис. 17. Переход с выдвижной лестницы на подоконник

Спуск вниз. Пожарный стоит на подоконнике или на крыше, правой рукой держит ступеньку на уровне груди. По команде «Вниз — марш!» пожарный переносит левую ногу на середину ступеньки на уровне карниза крыши( подоконника) с наружной стороны лестницы, берется левой рукой за ступеньку, правую ногу ставит на ступеньку к левой ноге, правой рукой берется за ту же ступеньку с внешней стороны и спускается вниз по правилам, изложенным при подъеме по выдвижной лестнице. —

По команде «Выдвижную лестницу — убрать!» оба пожарных отводят лестницу от стены до вертикального положения; пожарный № 1 держит лестницу, пожарный № 2 берется за цепь (веревку) и легкими движениями рук вниз освобождает крепление, опускает 2-е и 3-е колена лестницы вниз. Затем пожарный № 1, перебирая руками тетивы, отходит назад и кладет лестницу около упоров на плечо левой руки, в это время пожарный № 2 придерживает лестницу за цепь (веревку). Оба пожарных поднимают лестницу, продевают (пожарный № 1 одновременно поворачивается на 180 градусов) правые руки между 2-й и 3-й ступеньками, кладут на плечи с правой стороны, подносят лестницу к автомобилю, снимают с плеч и поднимают на вытянутых руках вверх. Пожарный № 1 кладет лестницу .на ролики, оба пожарных толкают ее вперед до полной укладки ее, затем пожарный № 1 закрепляет лестницу, поворачивая вниз рукоятку фиксатора. После выполнения упражнения оба пожарных становятся к правому заднему колесу автомобиля.

Комбинированный подъем со штурмовой лестницей по выдвижной лестнице. Обучение приемам работы при комбинированном подъеме желательно проводить после изучения приемов работы с выдвижной и штурмовой лестницами. При обучении особое внимание необходимо обратить на подъем по выдвижной лестнице со штурмовой лестницей и на правильность закрепления карабина на уровне 3-го этажа. Перед занятиями командир готовит показчиков, с помощью которых показывает выполнение упражнения. После построения отделения, объявления упражнения и объяснения его практического значения Командир показывает упражнение в — быстром темпе, затем рассказывает и показывает его в медленном темпе с разъяснением правил безопасности. После этого приступает к отработке упражнения.

Для комбинированного подъема со штурмовой лестницей по выдвижной лестнице отделение нужно построить в одну шеренгу на расстоянии 15-20 м от башни. Командира находится между отделением и лестницами.

Упражнение выполняется расчетом из трех пожарных. По команде «Со штурмовой по выдвижной (указать этаж) — марш. Пожарные № 1 и № 2 снимают с автомобиля, переносят и устанавливают выдвижную лестницу в указанном месте, пожарный № 3 снимает с автомобиля, переносит и приставляет к стене (рядом с выдвижной лестницей) штурмовую лестницу, крюком от башни.

Пожарный № 1 поднимается до окна 2-го этажа, при этом он держится левой рукой за ступеньку против груди. Пожарный № 3 берет штурмовую лестницу за тетиву под 2-й ступенькой, поднимает ее, поворачивается с лестницей налево и подает ее пожарному № 1, который принимает и кладет ее на плечо (рис. 18).

Рис. 18. Приём штурмовой лестницы пожарным №1

Приняв штурмовую лестницу, пожарный № 1 поднимается с ней до уровня окна 3-го этажа (рис. 19),

Рис. 19. Подъём по выдвижной лестнице со штурмовой

закрепляется карабином, за ступеньку выдвижной лестницы, затем снимает штурмовую лестницу с плеча, поворачивает крюком над головой, перебирая руками за тетивы, поднимает вверх (рис. 20) и подвешивает крюком за подоконник 4-го этажа.

Рис. 20. Подъём и подвеска штурмовой лестницы на подоконник 4-го этажа

После этого он освобождается от крепления карабином, правую ногу переносит на» 1-ю ступеньку штурмовой лестницы, правой рукой берется за 5-ю ступеньку, переносит левую ногу к правой, левую руку на 5-ю ступеньку штурмовой лестницы, поднимается вверх и переходит в окно 4-го этажа.

Спуск вниз и уборка штурмовой и выдвижной лестниц выполняются по команде: «Лестницы — убрать!». Из окна на штурмовую лестницу выходит пожарный № 1, спускается по ней до положения ног на 1-й и рук на 5-й ступеньках, переносит левую ногу и левую руку на ступеньки выдвижной лестницы, переходит на нее, закрепляется карабином, снимает и опускает штурмовую лестницу, поворачивая ее крюком от себя. Далее кладет на правое плечо, удерживаясь правой рукой за ступеньку выдвижной лестницы; левой рукой освобождается от крепления карабином и спускается до уровня подоконника 2-го этажа. Затем снимает лестницу с плеча, передает ее пожарному № 3 и спускается вниз на землю.

Приняв лестницу, пожарный № 3 спускает ее вниз до положения для переноски, подносит к автомобилю и закрепляет на место.

Пожарные № 1 и 2 сдвигают второе и третье колена выдвижной лестницы, опускают ее, кладут на плечи с, правой стороны, подносят к автомобилю, укладывают и закрепляют ее на место.

Подвеска штурмовых лестниц «цепью» и подъем по ним. Для подъема по трем штурмовым лестницам «цепью» отделение нужно построить в одну шеренгу на расстоянии 15-20 м от башни, в 4-5 м от отделения положить три штурмовые лестницы. Командир отделения находится между отделением и штурмовыми лестницами.

Упражнение выполняется расчетом из трех пожарных.

По команде «По трем штурмовым лестницам — цепью в окно 4-го этажа — марш!» пожарные № 1, 2 и 3 подходят к лестницам, берут их за тетивы и переносят к учебной башне (рис. 21). Пожарный № 1 подвешивает лестницу на подоконник 2-го этажа с левой стороны;

Рис. 21. Исходное положение трёх пожарных

пожарные № 2 и № 3 приставляют к стене штурмовые лестницы, крюком от башни (рис. 22). Затем пожарный № 1 поднимается по лестнице до окна 2-го этажа, закрепляется карабином за 13-ю (усиленную) ступеньку, опускается ниже на одну ступеньку, отводит корпус назад с поворотом вправо, руки опускает вниз.

Рис. 22. Подвеска лестницы в окно 2-го этажа

Пожарный № 2 берет свою лестницу и подает ее пожарному № 1 (рис. 23), который принимает ее и подвешивает крюком за подоконник 3-го этажа. После этого пожарный № 1 освобождается от крепления карабином, правую ногу переносит на 1-ю ступеньку 2-й штурмовой лестницы, правой рукой берется за 5-ю ступеньку, переносит на 2-ю ступеньку, поднимается вверх до окна 3-го этажа и закрепляется карабином, за 13-ю ступеньку.

Рис. 23. Передача штурмовой лестницы

В это время пожарный № 2 поднимается по лестнице до окна 2-го этажа, закрепляется карабином, опускается ниже на одну ступеньку, руки опускает вниз, принимает штурмовую лестницу от пожарного № 3, перебирая руками за тетивы, поднимает вверх и передает ее в руки пожарного № 1, который подвешивает лестницу в окно 4-г6 этажа, переходит на нее, поднимается вверх и переходит в окно 4-го этажа (рис. 24).

Рис. 24. Выбрасывание лестницы в очередной этаж

Пожарный № 2 освобождается от крепления карабином и поднимается по штурмовым лестницам в 4-й этаж; пожарный № 3 поднимается по трем штурмовым лестницам на 4-й этаж, как по стационарной пожарной лестнице (рис. 25).

—

Рис. 25. Переход с лестниц на этажи

Подъем на этажи и крышу многоэтажного здания по автолестнице и с помощью коленчатого автоподъемника. Обучение следует начинать после изучения приемов работы с ручными лестницами. Каждое очередное занятие необходимо усложнять путем введения новых условий исполнения упражнения. На первом занятии целесообразно подниматься по автолестнице на небольшую высоту, постепенно увеличивая ее. После приобретения навыков при подъеме по автолестнице нужно производить подъем -с переходом на крышу (на одном занятии -,на крышу 4-этажного дома, а затем — на крышу 5-этажного здания и выше. В заключение следует отрабатывать упражнение полностью). Перед подъемом пожарных по лестнице командир должен убедиться, что привод лестниц выключен, рукоятки находятся в центральном положении), колена закреплены замыкателями, а короткая выдвижная вспомогательная лесенка, находящаяся у основания нижнего колена, спущена.

Подъем по неприслоненной лестнице разрешается только в том случае, если она выдвинута на длину, не более указанной на секторе измерителя углов наклона. При углах наклона до 65° разрешается подъем только одного пожарного, при углах от 65 до 75° допускается подъем двух пожарных с интервалом не менее. 10 м. По прислоненной лестнице пожарные могут подниматься (или спускаться) с интервалами не менее 3 м. При подъеме или спуске по лестнице необходимо следить за тем, чтобы пожарные ступали не в такт качанию лестницы и чтобы лестница при этом не получала сильных колебаний.

При работе с автолестницей категорически запрещается производить какие-либо движения лестницы (раздвигать, сдвигать, поднимать, поворачивать и т. п.), если на ней находятся люди.

При начальном обучении подъему по лестнице пожарных необходимо закреплять .Спасательной веревкой, пропуская ее через верхние колена .-лестницы. При переходе пожарных на крышу, балкон, в окна нужно ставить страховщиков для удержания лестницы.

Команды «По автолестнице в окно 5-го этажа на крышу, балкон) — марш!», «По автолестнице вниз — марш!»

Правила подъема по автолестнице, приемы перехода на крышу, на балкон и в окна верхних этажей» те же, что и по выдвижной лестнице.

Пожарные коленчатые подъемники служат для проведения спасательных операций, из верхних этажей зданий, крыш, сооружений, для тушения пожаров водой, воздушно — механической пеной с помощью лафетного, ручного ствола или ГВП-600, установленных в люльке подъемника, а также для подъема на высоты пожарных, пожарно-технического оборудования.

Рис. 26 Упражнения с коленчатого подъёмника

Коленчатые подъемники могут быть использованы для подъема и. перемещения различных грузов, освещения места пожара прожекторами, закрепленными в люльке подъемника.

Грузоподъемность отечественных коленчатых подъемников 320 кг (5- 6 чел.), высота подъема 30 м (9-10-й этаж), вылет колен до 27 м, угол 90°.

Для управления движениями коленчатого подъемника служит пульт управления, размещенный на поворотной раме, в люльке или при помощи выносного дистанционного пульта.

По команде «Коленчатый подъемник к зданию (сооружению) — марш!» водитель подъезжает к зданию, выбирает ровную площадку, устанавливает подъемник, опускает выносные опоры, проверяет пульт управления, расположенный внизу с боковой стороны рамы.

По команде «Лафетный (пенный) ствол (указать куда) — марш!» оператор становится в люльке за пульт управления и поднимает люльку на нужную высоту и любом направлении. Пожарный присоединяет ствол (водяной, пенный) к патрубку и работает с ним (рис. 26).

studfiles.net

РубрикаРазное
