Винтовая лестница: размеры, проектирование, монтаж, материалы

Те люди, у которых во владении дом с несколькими этажами, сталкивались с вопросом о том, какую лестницу выбрать, чтобы гармонично вписать ее в интерьер. В качестве оптимальной конструкции выступает винтовая лестница, размеры которой будут упомянуты ниже. Вы должны быть готовы к тому, что такую конструкцию довольно сложно установить, при изготовлении отдельных элементов можно столкнуться с некоторыми сложностями. Помимо прочего, мастер должен иметь определенные навыки и знания. Основной особенностью таких изделий выступает вибрация, избавиться от нее полностью будет невозможно. В процессе эксплуатации под действием вибрации некоторые крепления могут расшатываться, а также становиться причиной разрушения стен. Но для описанных проблем существуют решения, которые позволяют свести к минимуму недостатки винтовой конструкции.

Особенности проектирования

Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага. Важно еще и правильно подобрать материалы.

Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.

Подготовка инструментов

Винтовые лестницы для дома изготавливаются с определенным набором инструментов, среди них – болгарка, перфоратор или дрель, набор гаечных ключей, а также строительный уровень. Если вы решили использовать в работе сталь, то понадобится сварочный аппарат. В зависимости от типа перекрытий и стены нужно приобрести анкеры или набор дюбелей. Не обойтись в процессе монтажа данного изделия и без рулетки.

Размеры лестницы

Изготовление винтовых лестниц должно производиться только после тщательного расчета размеров. При определении высоты конструкции необходимо учесть, что существуют два значения, а именно расстояние от пола до перекрытия, а также расстояние от поверхности пола до проема. Опорный столб нужно зафиксировать сверху и снизу, в противном случае конструкция будет обладать только лишь 50 процентами прочности.

Описываемый тип лестницы обладает формой круга, при этом важно учесть диаметр проема. Для минимальных 50 сантиметров ширины прохода диаметр должен составить 105 сантиметров. Важно учесть еще и диаметр опорного столба. Если вы планируете заносить мебель на второй этаж, то диаметр проема должен быть равен 305 сантиметрам или больше. Когда изготавливаются винтовые лестницы из дерева, можно использовать те же размеры.

Например, ширина ступени в точке прилегания составит 10 сантиметров, в противном случае поднимающийся сможет легко оступиться и упасть. Чем больше будет высота шага, тем более комфортнее использовать лестницу. Этот параметр можно рассчитать, разделив расстояние от пола до проема на одно из чисел, которое начинается от 5. Шаг между данными значениями составляет 0,5. Главное при этом – прийти к целому значению.

Пример расчета высоты шага

Винтовая лестница, чертеж которой вы сможете составить самостоятельно, должна изготавливаться с учетом определенной высоты шага. Важно для этого определить расстояние от пола до проема. Если цифра равна 312 сантиметрам, то ее можно разделить на 5, что позволит получить 62,4; на 5,5 (56,7) или на 6, что позволит получить 52. Последние расчеты определяют оптимальное количество ступеней, высота каждой из которых должна быть равна 6 сантиметрам.

Подготовка деталей лестницы

Винтовая лестница, размеры которой были упомянуты выше, может быть вами изготовлена самостоятельно, при этом необходимо следовать определенной технологии. А составив схему, вы сможете рассчитать общую площадь конструкции. Для этого используется следующая формула: ширина ступени в средней части умножается на ее высоту, а также на количество ступеней. Исходя из этого, мастер может приобрести 4-миллиметровые листы металла. Если лестница ведет в подвал или на чердак, то достаточно будет 2 миллиметров толщины. По той причине, что ступени обладают клинообразной формой, вы должны быть готовы к большому количеству обрезков. Именно поэтому необходимо приобрести дополнительный лист.

Когда выполняется винтовая лестница, размеры которой будут индивидуальны в каждом случае, столбы изготавливаются из обрезков металла, связываемых между собой. Более длительным в исполнении способом является создание полых ступеней. Для этого следует подготовить полоски с шириной 2 сантиметра. Четыре из них будут боковыми, столько же понадобится на торцевые части. Полосы свариваются в уголок, а после ступени заполняются деревом или элементами ковки.

Альтернативные варианты материала

Винтовые лестницы в частном доме иногда изготавливаются из оцинкованной стали. К такому решению мастера прибегают по той причине, что листовое железо в процессе эксплуатации подвергается коррозии. Однако работать с оцинковкой возможно, если у вас в наличии есть специальное сварочное оборудование.

Еще одним решением является алюминий, который прост в обработке. Однако его стоимость выше, но конструкция будет почти в три раза легче. Алюминий гасит вибрацию и не станет причиной разрушения стен. В процессе сборки следует пользоваться той же технологией, которая была изложена выше, а вот для сварки предстоит применять аргоновые агрегаты.

Процесс монтажа

Винтовые лестницы из металла устанавливаются в четыре этапа, первым из них будет монтаж опорного столба, далее следует приступить к ступеням и поручням. Последним шагом станут декоративные работы. Если лестница собирается в процессе строительства дома, то нижний край опорного столба можно забетонировать, а верхний закрепить к перекрытию дюбелями. Глубина бетонирования не должна оказаться меньше 40 сантиметров.

Если же возможности произвести бетонные работы нет, то лучше всего использовать дюбели. В некоторых случаях на опорный столб надеваются гильзы, к которым привариваются ступени. Они выполняются из трубы большего диаметра. На практике это позволяет регулировать угол подъема, но добавляет лишний вес конструкции и заставляет мастера столкнуться со сложностями при закреплении элементов.

Работа над ступенями

Винтовая лестница, размеры которой должны быть вами рассчитаны индивидуально, предусматривает наличие ступеней. Работа над ними должна вестись на следующем этапе. Если есть возможность зафиксировать эти элементы не только на основе, то манипуляции необходимо начинать с монтажа фиксаторов. Для этого следует использовать бруски квадратного сечения со стороной 5 сантиметров. Их разрезают на отдельные куски, равные наибольшей ширине ступени. Выставляют элементы по уровню и закрепляют дюбелями к стене. Ступень приваривается к опорному столбу, а второй ее край ложится на фиксатор. Большей монолитности можно добиться, сварив между собой ступени. Для этого используются полоски металла.

Изготовление бетонной лестницы

После того как вы узнали, по какой технологии изготавливаются винтовые лестницы из металла, можно ознакомиться с методикой возведения бетонной конструкции. Для проведения работ понадобится 20-миллиметровая водостойкая фанера, которая еще иногда заменяется 3-сантиметровый обрезной доской. Подготовьте строительный брус квадратного сечения со стороной 10 сантиметров, который необходим для подпорок и стоек. Когда требуется формирование криволинейных поверхностей, используется 9-миллиметровая фанера или обрезная доска. В создаваемой опалубке не должно быть зазоров и щелей, поэтому соединения следует выполнить с помощью фосфатированных саморезов. В торце устанавливаются стальные уголки. После застывания раствора все элементы удаляются. В готовую опалубку следует уложить стальные прутья. Производится заливка бетона, марка которого не должна быть по прочности ниже В15. Начинают работы с верхней ступени, постепенно продвигаясь вниз.

Стоит учесть, что бетонные винтовые лестницы имеют достаточно большой вес, поэтому лучше всего перед началом работ проанализировать, будут ли способны перекрытия и пол выдержать подобную нагрузку. Такие изделия довольно часто отделываются древесиной или фанерой, что будет зависеть от финансовых возможностей. Бетонные винтовые лестницы способны прослужить хозяевам достаточно долго.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Расчет винтовой лестницы своими руками

Винтовая лестница – конструкция сложная и требует серьезного подхода. Обычно такую работу доверяют профессионалам, но если вы все-таки решились на сооружение винтовой лестницы своими руками, то начать стоит с проектирования и расчета.

Плюсы и минусы винтовой лестницы

Для начала необходимо определиться с типом конструкции, которую мы в последствие рассчитаем. Конструкция с боковой опорой требует «колодца», в стены которого будут встроены ступени, либо спиралевидной тетивы. Второй вариант отпадает сразу – спиралевидную тетиву своими силами изготовить сложно. «Колодец» в принципе можно соорудить, если это не противоречит общей концепции проекта. В ином случае лучше сделать своими руками вариант с центральной опорой на обсадную опору.

Расчет винтовой лестницы

Роль обсадной опоры может играть стальная труба диаметром 6-8см с толщиной стенки не менее 5мм. Каркас консолей можно сварить из стального уголка. Материалом для самих ступеней-консолей станет деревянный массив.

Расчет конструкции

Винтовая лестница в плане представляет сбой правильную окружность диаметр которой равен диаметру проема. Радиус этой окружности (R) называется радиусом проема или внешним радиусом консоли. Внутренний радиус проема (R1) можно рассчитать как радиус трубы-опоры + толщина ее стенки.

Важным параметром является так называемый оборот лестницы – количество целых оборотов, которые совершает поднимающийся по лестнице вокруг ее оси. Выражается оборот (γ) обычно в градусах (один целый оборот = 360◦), либо безразмерной величиной (n). Угловая величина удобнее для чертежных построений, безразмерная – для расчетов.

Если конструкция имеет один целый оборот и более, следует учитывать, что разница в высоте лежащих друг над другом ступеней должна быть не менее 1,8-1,9 метра, иначе по ней придется идти согнувшись.

Таким образом, длина окружности (L) составляет:

L=2πR*n или L=2πR* (γ/360).

Однако нас эта величина не устраивает: никто не будет ходить по самому краю. Нужно рассчитать длину окружности по линии движения (l). Практика показывает, что радиусом по пути движения (r) необходимо принимать две трети радиуса лестницы (2R/3). Отсюда:

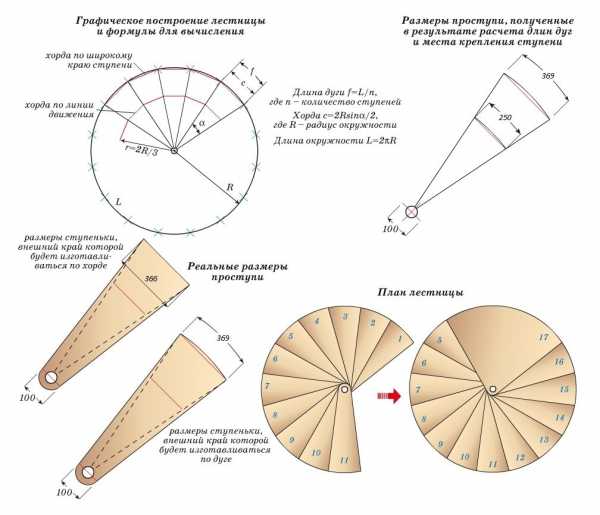

Расчет ступеней

Главная особенность винтовых лестниц – специфическая форма ступени. Консоль винтовой лестницы представляет собой лепесток с закругленным краем и характеризуется следующими параметрами:

Длина ступени (h) – радиус лестничного проема минус внешний радиус трубы-опоры. Если h<1м, консоль можно сделать из твердых пород дерева без каркаса.

• Максимальная ширина проступи (W1) – хорда по широкому краю ступени;
• Ширина заготовки (W2) – размер касательной к окружности ступени, ограниченной продленными радиусами, проведенными по краям ступени;
• Угол ступени (α) – угол между радиусами проема, проведенными через края ступеней.

Количество ступеней, как и в случае с прямым маршем, определяется делением высоты проема на подъем ступени. Подъем ступени выбираем в пределах 15-20см. Практика показывает, что такой подъем обеспечивает комфортную ходьбу.

Определяем угол ступени (α):

α= γ/количество ступеней.

Имея угол ступени и ее ширину несложно определить максимальную ширину проступи:

Но нас больше интересует ширина проступи на линии пути (w).

w= r* sinα=(2R*sinα)/3

Комфортная ширина проступи составляет 20-30 см, если полученное значение не укладывается в данный диапазон, можно варьировать количество консолей, нов этом случае будет меняться подъем ступени. Если подъем ступени при изменении количества выходит за пределы комфортного диапазона, можно менять не количество ступеней, а оборот лестницы, для этого вместо верхней консоли устанавливается площадка соответствующего размера.

Чертеж винтовой конструкции удобно делать в виде развертки на основании вертикальной и горизонтальной проекции. Желательно сделать две развертки – по плоскости внешнего края и по плоскости линии пути.

Компактная конструкция винтовой лестницы идеально сочетает в себе легкость и прочность, вносит в интерьер элемент оригинальности и необычности, вместе с тем имеет ряд других, практичных и прикладных преимуществ.

Рассмотрим технологию устройства винтовой лестницы, какой материал использовать, как рассчитать и как изготовить элементы конструкции.

Винтовая лестница своими руками

Плюсы винтовых лестниц

• Во-первых, винтовая лестница не занимает много места, поскольку она располагается вокруг специальной опоры и как бы «висит» в воздухе. В случае ограниченной площади, это весомый аргумент. Достаточно 1,5 кв. м для устройства такой конструкции.

• Во-вторых, стоимость винтовой лестницы несколько меньше цены на сооружение привычных маршевых лестниц .

• В-третьих, довольно несложный принцип изготовления, конечно, нужно обладать определенными навыками и инструментом, но вполне можно сделать своими силами.

• В-четвертых, эффективность использования в собственных домах или квартирах, где нет интенсивного движения людей и можно спокойно подняться на второй этаж.

Важно при этом помнить, что ступени винтовой конструкции не очень широкие и при достаточно крутом подъеме, это становится источником повышенной опасности. Следовательно, по такому сооружению рекомендуется ходить не очень быстро и соблюдать правила осторожности. Компенсировать этот недостаток можно, устроив надежные поручни. Еще важнее точный расчет размеров лестницы и в частности, забежных ступеней и ширины проступи (горизонтальной поверхности).

Деревянная винтовая лестница своими руками

По сути, сделать винтовую лестницу для дома, которая станет изысканным компонентом помещения, можно и самостоятельно, помня о нюансах, имеющих принципиальное значение:

1. Профессионалы советуют для комфортного движения делать ширину пролета не меньше 100 см, тогда ширина конструкции получается чуть более двух метров, при условии, что несущая опора будет иметь диаметр 20-50 мм.
2. Недорогим и в то же время надежным вариантом, который является одним из самых распространенных, считается конструкция, когда ступени закреплены на несущей опоре и винтовых поручнях с балясинами.
3. Другая конструкция, с гнуто-клееными поручнями, с закрепленными на них ступенями и подступнями без сооружения опоры в центре, значительно дороже и требует больше трудозатрат.

Взятый в горизонтальной плоскости лестничный винт может иметь форму круга или многоугольника (когда конструкция находится около стен). Чтобы установить ступеньки, делаются углубления в стене, где готовят закладки для последующего монтажа.

Деревянная винтовая лестница своими руками

Какие материалы использовать для изготовления винтовых лестниц?

От выбранного материала зависит прочность и долговечность лестницы. В качестве главного несущего элемента конструкции подойдет асбоцементная или металлическая труба, на которую способом сварки, болтового или муфтового соединения крепятся ступени. Иногда при изготовлении опоры применяют кирпич, бетон, камень или дерево.

Перила делают из дерева твердых пород, металла, возможно их комбинированное применение. Помимо традиционных буковых, дубовых, ясеневых и металлических ступеней сегодня нередко встречаются стеклянные или пластмассовые ступени.

Как сделать винтовую лестницу своими руками

В целях достижения долговечности, надежности и повышения безопасности следует придерживаться следующих рекомендаций:

1. Винтовая конструкция, у которой внутренняя кромка горизонтальной плоскости является свободной, уменьшает опасность соскальзывания при подъеме и спуске по узкой части степеней. Подобный вариант называют лестницей без вертикальной плоскости, и она имеет более высокие показатели безопасности.
2. Передвижение по лестнице обычно происходит по середине ступеней, поэтому рекомендуется делать их шириной около 20 сантиметров. Уже в 15-ти см от центральной опоры ширина ступеней должны быть не меньше 10-ти см.
3. Длина ступеней зависит от назначения лестницы. В случае редкого использования можно ограничиться размером в 0,6 м при диаметре 1,4 м. Оптимальный размер несколько больше: ступени – 0,8 м, диаметр – около 2 м.
4. При расчете проектных данных следует предусмотреть, чтобы высота для прохода человека обеспечивала возможность передвижения по следующему витку, что составляет около двух метров.
5. Для центральной опоры оптимальным представляется использование толстостенной металлической трубы (диаметром около 50 мм), что придает всей конструкции необходимую крепость. Опора должна устанавливаться точно вертикально, а точка, на которую она опирается, должна обладать способностью нести всю нагрузку.
6. При деревянном покрытии вертикальная стойка монтируется с помощью анкерных болтов и необходимого крепежа. Возможен вариант крепления путем заливки бетоном с применением растяжек.
7. Чтобы закрепить ступени на центральной стойке, с узкой стороны ступени сверлят отверстия с диаметром, который равен диаметру стойки. Ступеньки устанавливаются посредством втулок, их высота должна быть такой же как высота вертикальной плоскости. Горизонтальные плоскости и втулки необходимо проложить шайбами, предохраняющими дерево от деформации. Размер втулок следует рассчитывать, прибавляя размер всех шайб, иначе высота всего сооружения получится больше предварительных данных.
8. Длина ступеней прямо соотносится с размером проема в перекрытии, а их число получим, разделив высоту лестницы на 18-20 см (расстояние между ступнями), не забывая прибавить толщину ступенек.
9. Для придания конструкции прочности последующие ступени укладывается с небольшим нахлёстом на предыдущие и закрепляются кронштейном, который ставится между смежными краями ступеней в их широкой части.

Как сделать винтовую лестницу своими руками

Монтаж винтовой лестницы

Сборка винтовой лестницы ведется в следующей последовательности: установка несущей стойки, установка в нужном порядке проступей и втулок. Далее следует монтаж ступеней, учитывая их точное начальное и конечное положение, в конце выполняется закрепление кронштейнов. Завершается монтаж крепежом верхней ступени к перекрытию. Остается только поставить перила и сделать поручни.

Расчет винтовой лестницы – чертежи и схемы

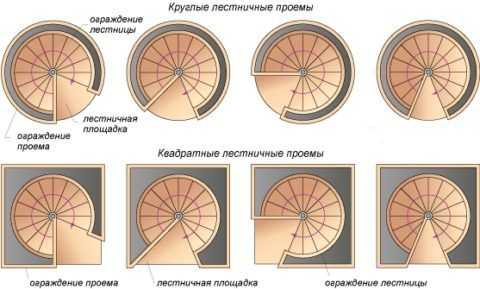

Типы винтовой лестницы – схема Расчет винтовой лестницы – чертеж и схема Конструкция (узлы) винтовой лестницы на обсадной трубе Устройство винтовой лестницы в круглом и квадратном лестничном проеме Конструкция винтовой лестницы – чертеж и схема Монтаж деревянной винтовой лестницы – чертеж и схема Многоугольная винтовая лестница – чертеж и схема

Винтовая лестница своими руками – видео инструкция по сборке

Деревянные винтовые лестницы – фото

Как сделать винтовую лестницу своими руками Деревянная винтовая лестница со сплошным ограждением Металлическая винтовая лестница со сплошным ограждением Деревянная винтовая лестница с подступенком Оригинальная спиральная лестница из дерева Площадка с ограждением для винтовой лестницы Пролет винтовой лестницы квадратной формы Деревянная винтовая лестница в доме Винтовая лестница с площадкой в гостиной Винтовая лестница с металлическим ограждением Винтовая лестница с горкой

Похожие новости

Источники: http://fb.ru/article/254892/vintovaya-lestnitsa-razmeryi-proektirovanie-montaj-materialyi, http://2ladders.ru/raschet-vintovoj-lestnicy, http://moydomik.net/lestnica/186-vintovaya-lestnica-sdelat-na-vtoroy-etaz-dom-dacha.html

lestnica-mpl.ru

Расчет винтовой лестницы на второй этаж с примером, чертеж и размеры

Компактная винтовая лестница становится привычным интерьерным решением для загородных домов. Эта изящная конструкция украсит любое помещение и поможет сохранить полезную площадь в строениях с ограниченными габаритами.

Сделать стандартную винтообразную лестницу на второй этаж своими руками вполне по силам любому. Главным условием успешного встраивания данной конструкции в межэтажное пространство является правильный расчет всех параметров изделия.

Расчет винтовой лестницы на второй этаж рекомендуется начинать с выполнения наброска или чертежа, который станет затем пошаговым планом производства этого изделия.

Существует три основных типа винтовых лестничных маршей, который используют для загородных домов:

1. С центральным опорным столбом, к которому различными способами крепят ступени.
2. С креплением ступеней на тетиве без центральной опоры.
3. Комбинированное крепление ступеней на тетивах и опорном столбе.

В зданиях, предназначенных для индивидуального жилья, чаще всего используется первый способ. Дальнейшие примеры расчета винтового лестничного марша будут основываться именно на такой конструкции.

Чертеж винтовой лестницы с нанесенными на него размерами позволит избежать ошибок при монтаже.

Начинают рассчитывать лестничный марш с определения радиуса и длины окружности.

План лестницы сверху выглядит как правильная окружность с диаметром, соответствующим размеру проема в междуэтажном перекрытии. Радиус этого проема принято обозначать буквой R.

Радиус опорной трубы обозначают как R1. Этот размер включает в себя и толщину стенки трубы. Для организации винтовой конструкции рекомендуется использовать стальную трубу диаметром не менее 60 мм и толщиной стенки от 5 мм.

Чертеж лестницы с размерами.

В качестве межступенчатых разделителей, а также для обеспечения крепежа узкого конца ступени, используют отрезки труб с большим диаметром, чем диаметр опорного столба и высотой равной высоте ступеней.

На следующем этапе необходимо посчитать число оборотов лестницы. Если марш делает два полных оборота (n=2), это соответствует 720 градусам, которые обозначают у.

Выполняя расчет числа оборотов, необходимо учитывать оптимальную высоту для свободного прохода человека. Она должна составлять 185-190 см, что позволит не ударяться головой о верхние ступеньки.

Например, при высоте от пола первого этажа до пола второго этажа 5 метров и числе оборотов n=2, высота между оборотами лестничного марша будет 2,5 метра. Что вполне достаточно.

Если высота этажа не позволяет выполнить полный оборот, для дальнейших расчетов в формулах используется значение в долях от целого оборота. Например: 2/3n, 3/4n.

Для вычисления длины внешней окружности необходимо использовать формулу: L=2*3,14*R*n. Если R=1 м, то L=2*3,14*1*2=12,56 м.

Необходимо понимать, что передвигаться по лестнице человек будет не по внешнему краю, а примерно посередине ширины ступеньки. Для того, чтобы понять, как рассчитать среднюю линию ступенек винтовой лестницы, следует помнить, что для спиральных лестниц нужно брать расчетное расстояние 2*R/3.

Таким образом, получаем еще одну величину – длину окружности пути движения человека (I). Ее можно рассчитать по формуле: I=2*3,14*(2*R/3)*n, что в нашем случае составляет: I=2*3, 14*(2*1/3)*2=8,37 м.

Расчет высоты ступеней и их необходимого количества

Как рассчитать ступени винтовой лестницы? Следует замерить высоту от поверхности пола первого этажа до потолка (h2) и добавить толщину междуэтажного перекрытия из бетона или дерева (h3). Допустим, что высота h2=5 м, а Н2=0,25 м, получается, что общая высота Н=5+0,25=5,25 м.

Нормальными габаритами ступени считаются: высота – не более 20 см, ширина – не менее 27 см, свес – не более 4 см.

Возьмем высоту ступени s=20 см.

Чтобы определить количество ступеней, необходимо высоту этажа разделить на желаемую высоту ступени: х=Н/s=5,25/0,2=26,25 ступеней. Если первую ступеньку сделать на высоте 25 см, оставшиеся ступени будут иметь высоту 20 см, причем последняя, 26 ступенька, будет соответствовать уровню пола второго этажа, т.е. являться площадкой лестницы.

Расчет длины ступеней и ширины проступи

Важным параметром размеров винтовой лестницы в частном доме является длина и ширина ступеней. Так как винтовая конструкция обычно имеет небольшие размеры, необходимо учесть, чтобы человеку было удобно подниматься по ней на второй этаж.

В силу поворотного устройства пролета, сама ступенька для винтовой лестницы имеет неправильную, клинообразную форму с широким внешним концом и узким концом, который предназначен для крепления на опорном столбе.

Расчет размеров ступенек производится поэтапно:

1. Изначально определяется размер самой широкой, внешней части ступеньки (d1), ее выполняют слегка закругленной. Чтобы рассчитать показатель d1, следует разделить внешнюю длину лестницы на количество ступенек: d1=L/x=12,56/26=0,48 м;
2. Чтобы определить ширину проступи в средней линии (d2), в том месте, где будет проходить человек, необходимо использовать длину окружности пути I. Схема расчета остается прежней: d2=I/x=8,37/26=0,32 м. Данная величина вписывается в стандартные размеры ступеней и будет комфортна для перемещения по лестнице;
3. Следующим шагом определяется значение ширины ступени около опорной трубы (d3). Этот показатель зависит от диаметра трубы, но обычно он составляет не менее 10 см;
4. Если ступенька изготавливается с прямым внешним обрезом, для определения максимальной ширины ступени требуется найти угол (а) по формуле: а=y/x=720/26=27,69 градуса. Далее вычисляется максимальная ширина (с) ступеньки: с=2*R*sin a/2=2*1*0,55/2=0,55 м.

Расчетный размер длины ступени (h) определяется от несущей опоры лестницы до внешнего края. Данная величина находится следующим образом: из радиуса проема следует вычесть радиус опоры. R-R1=1-0,065=0,939 м.

Вычисленная длина ступени не превышает одного метра, поэтому для изготовления ступенек можно использовать дерево твердых пород. Если по расчетам выходит, что длина ступени более 1 м, необходимо предусмотреть дополнительные точки опоры для деревянных ступеней, или применять стандартные сварные конструкции из металла. При необходимости перекрытия большого проема, металлические ступени являются оптимальным решением.

После выполнения всех поэтапных расчетов размеров ступеней, можно приступать к их изготовлению, но для точного соблюдения всех параметров, следует сделать чертеж этой детали, особенно в том случае, когда выполнением заказа будет заниматься стороннее лицо или организация.

Расчет площадки лестницы

Радиус площадки обычно чуть меньше радиуса проема, исключение составляет способ возведения винтовой лестницы с балясинами, которые опираются на наружный край ступеней, в этом варианте радиусы совпадут.

Если взять диаметр проема равный 200 см и сократить его на 20 см (часть проступи используемой при ходьбе), то длина ступеньки составит: (200-20)/2=90 см.

Чтобы определить ширину верхней площадки, следует учитывать потери высоты при передвижении по маршу. Каждая ступенька в нашем случае уменьшает расстояние до площадки на 20 см. Соответственно, необходимо рассчитать минимально возможную высоту для начала организации площадки. Если взять средний рост человека в 180 см, то от уровня пола второго этажа, где организуется площадка, до нижней ступеньки будет девять ступеней (180/20=9).

В нашем случае на два полных оборота приходится 26 ступенек, соответственно на один (конечный) – 13 ступеней. Ширина площадки высчитывается по количеству ступеней: 13-9=4. Значит, ширина площадки будет равна ширине 4 ступеней, за минусом отверстия в середине под опорный столб.

Ширина ступени d1 составляет 0,48 м, а значит, ширина площадки составит: 0,48*4=1,92 м, что вполне достаточно для комфортного подъема. Больший размер площадки не позволит в повороте свободно проходить под ней.

Изучив вышеперечисленные методы вычислений, каждый домашний мастер без проблем разберется с тем, как рассчитать винтовую лестницу на второй этаж и самому изготовить все необходимые элементы конструкции. Для более быстрого подсчета можно воспользоваться специальными программами, которые позволяют точно и быстро рассчитать параметры винтового лестничного марша.

domzastroika.ru

Ступени винтовой лестницы: ширина и высота

Сооружение винтовой лестницы своими руками — процесс весьма сложный и трудоемкий. Трудности обычно начинаются уже с самого начального этапа — составления чертежей будущей конструкции. Одной из самых сложных задач является расчет ступеней винтовой лестницы. Изначально нужно определиться с самой конструкцией — будете ли вы использовать в качестве опоры центральный несущий столб или нет.

Можно применить вариант колодезного типа или с использованием так называемой «спиральной тетивы». Однако, такие варианты слишком трудоемки и сложны в проектировании, и если вы не являетесь профессионалом высокого класса, то за такие проекты лучше не браться. Самый простой вариант — изготовление винтовой лестницы с опорой на центральный столб. Оптимальный размер ступени винтовой лестницы определяется опытным путем и зависит от нескольких факторов.

Расчет формы ступеней

Особенностью винтовых конструкций является специфическая, клинообразная форма ступеней, в виде лепестков. При монтаже они должны располагаться чуть внахлест друг над другом. Форма консоли зависит от ее длины и их общего количества в одном витке лестницы. При рекомендуемой высоте одного витка в два метра и высоты ступеней в 20 см получаем, что их количество составляет десять штук на один виток. Следовательно, разделяя окружность полного витка в 360 градусов на 10 ступеней получаем 36 градусов.

С учетом нахлеста друг на друга эта цифра составит примерно 40 градусов. Следовательно, края таких лепестков должны расходится под углом в 40 градусов, образуя форму клина. Для монтажа можно также использовать и уже готовые ступени, которые можно приобрести в строительных магазинах. На фото показаны эскизы ступеней винтовой лестницы из керамогранита 1300х450.

Расчет ширины ступени

Для большего удобства при хождении ширина консоли в центральной ее части должна быть такой, чтобы стопа вставала на нее полностью, не свешиваясь. Поэтому рекомендуемая ширина ступеней винтовой лестницы в центральной части от 25 до 35 см. Если подобная ширина не укладывается в количество ступеней в одном обороте, можно увеличить количество консолей либо изменить высоту оборота.

Расчет длины

Общепринятая ширина консоли составляет около одного метра. Консоли длиной менее 80 см будут крайне неудобными для подъема, с учетом того, что человеку поднимаясь или спускаясь по достаточно крутой лестнице нужно будет держаться за перила. Метровые же консоли наиболее предпочтительны, так как общая ширина лестницы в этом случае получается всего два метра, что вполне компактно для небольших помещений.

С другой стороны, метровая ширина вполне достаточна для того, чтобы человек любой комплекции смог спуститься или подняться по лестнице, не испытывая дискомфорта. Консоли длиной в один метр могут изготавливаться из единой доски толщиной в 50 мм, без устройства дополнительных усилений, которые будут необходимы при большей длине. Усиление на длинных ступенях делается воизбежание неприятных ощущений, вызываемых их прогибом под весом человека.

Также делать длину консоли больше одного метра не рекомендуется и потому, что при этом значительно увеличивается общая ширина. В таком случае теряется главное достоинство винтовой конструкции — ее компактность, и сооружение обычной маршевой лестницы выглядит более целесообразно вследствие ее большей безопасности, простоты конструкции и функциональности.

Расчет высоты

Стандартная высота ступени для обычных, маршевых, лестниц составляет 16-18 см. Такая высота наиболее удобна при спуске и подъеме. Для винтовой же, вследствие особенности ее конструкции, эта высота составляет 18 — 20 см. Более пологая конструкция, где высота ступени винтовой лестницы будет составлять 16 см означает понижение общей высоты одного витка до 1,6 метра, что, конечно же, абсолютно неудобно для взрослого человека.

Конструкция с косоурами

В некоторых случаях применяется конструкция с косоурами. Поскольку на местах стыковки прямых пролетов площадки не предусмотрены, вместо них применяются так называемые «забежные ступени». Это особый вид ступеней неправильной формы, ширина которых изменяется от одного края к другому. На фото представлены забежные ступени в конструкции винтовых лестниц, смонтированных с опорами на косоуры.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.

lestnica-info.ru

размеры, типы и способы устройства

Для современных строительных проектов, устройство винтовой лестницы в загородном доме или городской двухуровневой квартире по-прежнему выступает одним из самых популярных решений.

Благодаря простоте устройства и надежности конструкции лестницы такого типа позволяют на небольшой площади построить элегантный и удобный переход между этажами.

Однако подобрать необходимые размеры ступеней, определить их форму, высоту и угол поворота марша довольно трудно, ведь необходимо сделать все с максимальной точностью еще на этапе проектирования чтобы лестница в итоге получилась не только удобной но и максимально безопасной.

Основные виды винтовых лестниц

Винтовая лестница в частном доме

Установка в коттедже или квартире винтовой лестницы дает возможность существенно сэкономить площадь внутреннего пространства постройки, поскольку, например, для обычной маршевой лестницы потребуется как минимум в 2 или даже в 3 раза больше площади, необходимой для размещения в и без того небольшом объеме помещения.

Несмотря на то, что все винтовые лестницы похожи и в основе конструкции имеют форму спирали, существует несколько видов таких сооружений, в равной мере заслуживающих внимания.

В строительстве частных домов и коттеджей чаще всего используется три вида таких конструкций:

• Лестница шахтного типа – когда ступени одним концом опираются на внутреннюю опору в виде столба, а внешним крепятся к стене шахты лестницы.
• Лестницы, опирающиеся на центральный столб – здесь ступени просто вмурованы в центральный опорный столб, являющийся единственной опорой конструкции лестницы.
• Безопорный вид лестниц характерен наличием только крепления наружной части ступеней к стене, в то же время центральная часть ступней опоры не имеет.

Винтовые лестницы могут классифицироваться и по направлению спирали – правосторонние, когда подъем осуществляется слева направо, и левосторонние, когда направление подъема справа налево. Многое зависит и от назначения сооружения, здесь винтовая лестница, размеры которой позволяют пройти только одному человеку обычно используется как вспомогательная или для подъема на чердак, в то же время в качестве основных лестниц на второй этаж дома переходы проектируется с максимально возможной длиной ступени.

Типовые размеры винтовых лестниц, от чего зависят и как рассчитываются
Основой для проведения расчетов размеров лестницы выступают общепринятые параметры для проектирования таких сооружений. Основными принципами проектирования выступают:

• Надежность.
• Безопасность.
• Удобство.
• Использование основных эргономических показателей.

Так для расчета стандартной винтовой лестницы берутся следующие размеры, ориентированные на возможность подъема или спуска по ступеням человека среднего роста:

• Ширина ступеней минимально 530 мм, максимально 1430 мм.
• Диаметр шахты – 1,4-3,4 метра.
• Высота прохода (расстояние между витками) 1,9 м.
• Угол полного поворота одного витка спирали – 270-360 градусов.
• Ширина ступени у края от 200 мм, в 15 см от центрального столба не менее 100 мм.
• Оптимальный размер поступи для спуска не менее 280 мм.
• Подъем одной ступени не меньше 15 см и не более 25 см.
• Оптимальная высота ступени 17 см.
• Общее количество ступеней в лестнице нечетное, количество ступеней в полном обороте спирали – 12.
• Высота ограждений не менее 90 см.

Размеры проема для лестницы на второй этаж стандартной высоты

Стандартная винтовая лестница

Начальным этапом расчета общих размеров винтовой лестницы берутся размеры проема для ее установки.

Обычно для стандартной высоты первого этажа планируется винтовая лестница, размеры проема для которой в межэтажном перекрытии должны быть не менее 1,4 метра.

Такой проем будет соответствовать длине ступени не менее 70 см.

Основой большинства конструкций винтовых лестниц чаще всего берется толстостенная стальная труба диаметром 50 мм.

В таком случае ширина ступеней у столба будет не менее 150 мм, что составляет 3 диаметра центральной опоры.

При расчете проема для лестницы необходимо рассчитать:

• высота проема – высота от пола первого этажа плюс толщина межэтажного перекрытия – H
• радиус окружности проема в межэтажном перекрытии равен двум длинам ступеней – R
• показатели, определяющие радиус движения по лестнице – радиус пути движения r, чаще всего он определяется как 2/3 от радиуса окружности проема
• внутренний радиус проема или наружный радиус опорного столба – R1
• угол полного оборота марша
• количество полных оборотов – n, рассчитывается по формуле n = /360
• длина окружности проема – L

Эти расчеты необходимы для определения общих показателей конструкции, без расчета каждого элемента отдельно.

Размеры ступеней, форма, и расчет необходимого количества

Рассчитать лестничные ступени необходимо как можно точнее, дело в том, что форма ступеней для лестницы имеет в своей основе развернутый лепесток. Форма лепестков имеет закругление с обеих сторон и при этом все ступени лестницы должны иметь одинаковые размеры.

Размеры винтовой лестницы

Длину ступени в расчетах принято обозначать h, этот показатель проходит по осевой линии ступени. Обычно он равен радиусу проема, от которого отнимается радиус центральной опоры. Ширина ступени необходимая для нормальной ходьбы должна быть не меньше 200 мм, этот показатель выбран потому, что при подъеме достаточно и меньшей ширины ступени, а вот для комфортного спуска необходимо, чтобы нога становилась на ступень стопой, а не только пяткой.

Для винтовой лестницы, кроме ширины ступени важным показателем выступает высота ступени, при расчете высоты поступи принимается расстояние 15-20 см, это наиболее комфортный размер высоту, на которую удобно и, главное, безопасно можно ставить ногу при подъеме.

Расчет количества ступеней проводится исходя из того, что общее количество ступеней должно быть нечетным. Высоту проема в таком случае делят на высоту подъема одной ступени, а в случае если результат получается четным, или выходит за пределы показателей нормальной высоты одной ступени, проводится новый расчет, в котором подбираются параметры, пока результат не будет соответствовать правилам. Одним из вариантов изменения количества ступеней может быть уменьшение или незначительное увеличение высоты первой ступени лестницы.

Типовые решения винтовых лестниц на второй этаж

Строительная индустрия сегодня, кроме индивидуальных проектов лестничных переходов предлагает застройщикам готовые комплекты для установки своими силами. Особенностью этих готовых конструкций выступает то, что не требуется проводить дополнительных расчетов и тратить время для изучения правил расчета всех элементов. Готовые типовые наборы производители предлагают в нескольких, наиболее популярных размерных группах, где размеры ступеней подобраны для диаметров 1,2; 1,4 и 1,6 метра.

Простота конструкции такой лестницы заключается в использовании стандартных элементов для самостоятельной сборки, в результате чего получается винтовая лестница с опорой ступеней на центральный столб и дополнительной фиксацией на поручнях. Каркас такой лестницы выполнен из конструкционной стали, а вот ступени из твердых пород дерева.

Стандартные размеры приняты из расчета высоты помещения 2,5 метра и перекрытия 35-36 см. Регулировкой высоты ступеней можно обеспечить подъем и на большую высоту, но не более чем на 3 метра. Наборы могут комплектоваться дополнительными ступенями. У такой винтовой лестницы размеры ступенек несколько больше, что позволяет проводить подгонку непосредственно по месту, толщина же ступеней одинакова не меньше 35 мм. В комплекте обычно поставляется 16 ступеней или 17 с одной дополнительной.

Удобство установки такой готовой типовой конструкции заключается в простоте и надежности крепления всех элементов и простой инструкции по монтажу комплекта.

Как сделать винтовую лестницу своими руками — на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com

Лестница винтовая: виды и особенности конструкций

Винтовой называют лестницу, собранную исключительно из забежных ступеней. Лестница винтовая: размеры — диаметр проема, ширина и длина отдельных элементов — основные определяющие характеристики конструкции, влияющие на внешний вид и безопасную эксплуатацию изделия.

Подобные марши могут сооружаться из древесины или быть металлическими, с центральной опорой или на тетивах.

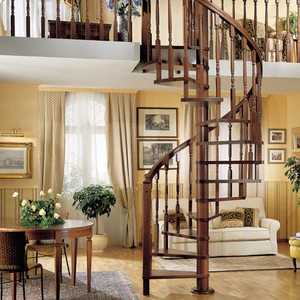

Готовая конструкция

Содержание статьи

Особенности конструкций

Конструкция лестницы внутри дома, должна иметь оптимальные размеры, обеспечивающие удобство безопасного передвижения в границах установленного марша. Расположение и габариты должны соответствовать функциональному назначению помещений дома, и не оказывать негативного воздействия на деление внутрикомнатного пространства.

Вариант с центральной опорой

С учетом безопасной эксплуатации, к конструкциям такого типа прилагается следующая инструкция, включающая в себе следующие нормативные требования:

1. Подобные сооружения, а, точнее габариты, способ соединения деталей, вид материала, должны соответствовать эксплуатационной нагрузке.
2. Установленное сооружение должно соответствовать всем нормам звукоизоляции и пожарной безопасности.
3. Размеры, коими являются: ширина марша, высота подъема, а так же конструктивное исполнение проступей — должны строго соответствовать проектным задачам и назначению.
4. Перила (если предусмотрены проектом) должны быть смонтированы согласно проектных расчетов и предписаний, иметь достаточные габариты и надежное крепление.
5. Искусственное или естественное освещение должно соответствовать норме и быть достаточным.

Кроме того, подобные сооружения необходимо оформлять с учетом уже имеющегося пространства и интерьера (см. видео в этой статье).

Типы винтовых внутренних лестниц

Некоторые типы

Поскольку сооружение не только обеспечивает переход между двумя этажами, но является также одним из важных элементов дизайна, следует ответственно отнестись к выбору материала и формы.

Конструктивно марши можно распределить на четыре основных вида (см. фото выше):

1. Наиболее эффектно смотрятся типы с креплением ступеней на гнутые тетивы
   и элементы ограждения.
2. Разновидность, состоящая из клинообразных элементов, которые узкой частью опираются на центральную опору (столб), а широкая часть опирается на стены. Опорный столб может быть изготовлен из металлической трубы или выполнен из кирпича и бетона.
3. Сооружение с консольно защемленными ступенями на внутренней опорной стойке. При этом, широкая часть их может опираться на наружную тетиву без опоры на наружные стены.
4. Следующий тип — это отдельные элементы, консольно выступающие из центральной монолитной опоры, без крепления наружной части к периметральным стенам.

Сборка

При индивидуальном строительстве, наиболее рационален монтаж сооружения на внутренней металлической стойке, которая позволит более точно осуществить монтаж мельчайших деталей конструкции, и обеспечить устойчивость всего марша. Кроме того, такую конструкцию можно изготовить своими руками.

Данная конструкция состоит из металлической бесшовной трубы, к которой приварены металлические консоли. На подготовленные крепления (консоли) монтируют элементы с разнообразным покрытием.

Размер

Подсказки: – цена сооружения с проступями, закрепленными на центральной опоре, намного меньше, чем цены на изготовление и сборку других представленных вариантов.

Параметры

Некоторые размеры

При индивидуальном строительстве, габариты сооружения в частном доме должен определяться следующими параметрами:

• размер проема в междуэтажном перекрытии;
• способ крепления ступеней;
• ширина их и длина.

Стандартные конструкции традиционно изготавливаются без подступенков, так как присутствие их делает марш неудобным в использовании. Ширина ступени по середине меньше размера ноги взрослого человека, и стопа при подъеме ставится не полностью. Из–за чего существует угроза соскальзывания стопы с поверхности, что может привести к травме.

Отсутствие подступенка позволяет продвинуть ногу до середины ступни. Такая позиция стопы наиболее удобна и безопасна.

Один из типов

При проектировании необходимо учитывать, что высота перекрытия в помещении, где будет располагаться марш, не должна быть менее 2 м. Для определения высоты ступеней, вначале нужно определить угол разворота сооружения.

Если марш с углом поворота 360°, то необходимо, для проекта и расчетов, вычесть угол поворота площадки. Потому что, габариты площадки имеет свой индивидуальный размер, и отличается от других элементов.

Развороты

Для вычисления высоты подступенка и нужного количества ступеней, необходимо разделить числовое значение высоты марша на рекомендуемую высоту подступенка — 15–18 см. И, учитывая толщину будущих элементов и габариты подступенка, вычисляем количество необходимых ступеней. Для удобства передвижения — это количество должно равняться нечетному числу.

Ступени

Ширина проступи марша в средней его части, должна быть 20 см и более, а на отдалении 15 см от центра — ширина проступи не менее 10 см. Минимальная длина ступени должна быть 80 см, а проем для винтовой лестницы на второй этаж (диаметр) должен находится в пределах 200 см.

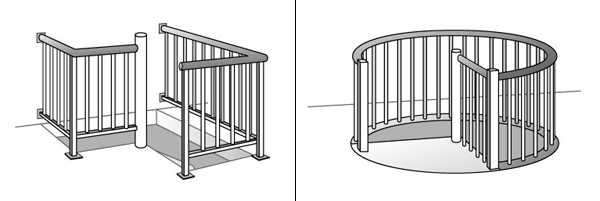

Проемы

Габариты проема в 2 раза больше диаметра лестницы. Это обусловлено тем, что в межэтажный проем необходимо вместить не только саму конструкцию, но и перила, если таковые имеются.

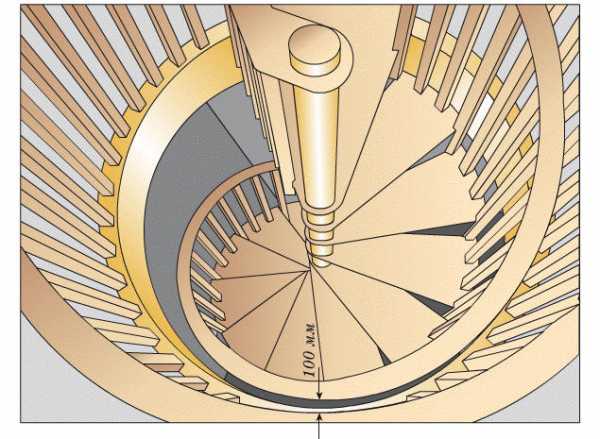

Просвет между перекрытием и перилами должен быть более 10 см. В противном случае, будет неудобно пользоваться поручнем.

Ступени и перила

Еще один нюанс: оптимальная площадь ступеней будет значительно меньше половины диаметра строения. Например, проектируем лестницу наружным диаметром 2 м; делим диаметр надвое и получаем длину в 1 м. Но это еще не все — из этого размера необходимо вычесть диаметр центральной опоры и толщину ограждения.

Теперь реальный размер ступени 80 см. Внутренняя конструкция состоит из забежных типов, расположенных веером, следовательно, часть поверхности, находящихся у основной опоры тоже непригодна для ходьбы. В конечном итоге — это еще минус 30% площади.

Поэтому, минимальные габариты на второй этаж необходимо рассчитывать с учетом вышесказанных рекомендаций. Иначе вы получите марш, длина ступеней которого будет 50 см. На такой лестнице разойтись вдвоем нереально, а вещи – и вовсе не пронести.

Примеры

Винтовые лестницы: минимальные размеры их конструкции могут меняться согласно технологическим требованиям, функциональному назначению и индивидуальным предпочтениям заказчика. Но сделать таковую, пригодную для переноса по ней мебели или других объемных материалов не представляется возможным.

Поэтому, при проектировании лестницы собственного дома, в качестве основной лестницы выберите стандартную маршевую лестницу — а винтовую лестницу используйте как дополнительную.

olestnicah.ru

Винтовые лестницы с чертежами: порядок монтажа

Винтовые лестницы в частном доме

После разработки или приобретения чертежей на винтовую лестницу, можно, постаравшись, соорудить уникальную конструкцию, способную придать всему дому уникальный и эксклюзивный вид. Документация позволят самостоятельно подобрать нужные материалы, выполнить правильно замеры и произвести качественный монтаж изделия. Как правильно изготовить винтовые лестницы с чертежами, подскажет статья.

Содержание статьи

Особенности проектирования конструкций

Прежде чем разрабатывать на лестницы винтовые чертежи своими руками, необходимо познакомиться с их основными типами, представленными в таблице:

Тип винтовой лестницы	Особенности
У стены	В этом случае клинообразные ступеньки широким концом опираются на стены, окружающие модель, а узким на опорную стойку, расположенную в центре конструкции. К стенам ступеньки могут крепиться на больцах, тетивах или косоурах.
Отдельно стоящая, с защемлением ступенек на опорной стойке	Такая винтовая лестница стоит отдельно, а ступеньки имеют консольное крепление на монолитной центральной опорной стойке с одной стороны.
Отдельно стоящая без центральной опорной стойки	Ступеньки опираются на изогнутые по спирали тетивы или косоуры. Это очень красивая, грациозная, однако и наиболее сложная в проектировании и изготовлении конструкция, которая требует наличия определенных знаний, опыта и мастерства.
Опора ступенек на трубу большого диаметра	В такой винтовой лестнице имеется опорная стойка из толстостенной стальной или асбоцементной трубы диаметром минимум 50 мм. Это чаще всего встречающаяся конструкция. Ее достаточно просто изготовить, и надежность при эксплуатации модели будет на уровне.

После знакомства с основными типами изделий можно разрабатывать чертежи винтовых лестниц.

Составление плана

План-чертеж винтовой лестницы в 3d

Чтобы правильно выбрать модель изделия, необходимо предварительно составить план ее размещения в помещении.

Для этого нужно:

• Тщательно продумать, как будет использоваться окружающая площадка, насколько часто модель будет использоваться — ее функции и нагрузка на конструкцию;
• Учесть, чтобы при изготовлении высоких перил, они не мешали при подъеме предметов больших габаритов;
• Позаботиться о безопасности маленьких детей: лестничный пролет следует дополнительно оснастить защитой или ограничить доступ к нему;
• Выполнить расчет и чертежи винтовой лестницы самостоятельно – это самый сложный и длительный этап;

Совет: Перед началом проведения монтажных работ, необходимо детально продумать конструкцию, определить вариант ее крепления, чтобы ваши труды не пропали зря.

• Располагать лестницу можно в любом месте помещения на индивидуальной стойке, или сделать ее примыкающей к стене, что придаст конструкции более «монолитный» вид;
• Тщательно подобрать варианты применяемых строительных материалов: практически в любом интерьере отлично смотрятся и гармонично вписываются сооружения из дерева.

Внимание! Солидность и атмосферу достатка всегда придает художественная металлическая ковка. Красиво смотрятся винтовые лестницы из мрамора.

Деревянная винтовая лестница в нише помещения

Изготовить самостоятельно металлические винтовые лестницы своими руками (чертежи для них) достаточно сложно. Для этого требуется усердие и точность в расчетах. При возникновении вопросов всегда можно посмотреть видео в этой статье, и познакомиться с образцами готовых конструкций.

Выбор размеров конструкции

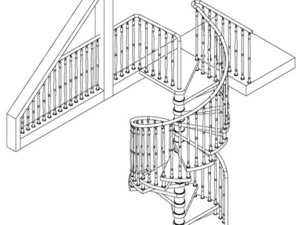

Типовая модель винтовой лестницы

При разработке чертежей винтовой лестницы стоит придерживаться таких рекомендаций:

• Наиболее удобная ширина конструкции при эксплуатации — 900 мм;
• Диаметр всей модели в сборе должен составлять минимум 2 метра, с учетом размера центральной стойки конструкции и ширины проема для лестницы в межэтажном перекрытии, чтобы в него могла свободно войти сама лестница и ограждение с поручнями;
• В плане изделие может иметь круглую, овальную, многоугольную, а иногда и прямоугольную форму;
• При невысокой интенсивности движения по лестнице, например, на чердак или в цокольное помещение, диаметр конструкций допустимо брать 1,4 метра при ширине проступи 550 мм;
• Не стоит изготавливать винтовую лестницу диаметром больше 3 метров. В этом случае лучше монтировать более безопасную и комфортную маршевую модель.

Совет: Чтобы цена изготовления винтовой лестницы была минимальной, стоит выбирать чертеж конструкции со ступеньками, которые крепятся на центральной стойке. Устройство с креплением ступенек на спирально изогнутые гнутоклееные тетивы более сложное в исполнении и будет стоить значительно дороже.

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

В итоге: чтобы обеспечить удобное передвижение по винтовой лестнице высотой 3 метра и шириной марша 900 мм, необходимо: 25 ступенек высотой 12 см.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Монтаж винтовой лестницы

Совет: Прежде чем устанавливать винтовую лестницу, следует иметь в виду, что необходимо обеспечить максимально надежное крепление опорной стойки к полу. Массивные конструкции стоит монтировать на дополнительном фундаменте.

Сборочные чертежи металлической винтовой лестницы

Технология сборки винтовой лестницы предлагает такую последовательность проведения работ:

• Устанавливается несущая стойка;
• Согласно чертежу монтируются проступи и втулки;
• Крепятся ступеньки, с учетом их точного начального и конечного положения;
• Закрепляются кронштейны;
• Фиксируется верхняя ступенька к перекрытию;
• Ставятся перила;
• Устанавливаются поручни.

Длительный и ответственный момент – разработка документации на винтовые лестницы, размеры и чертежи, на которых они будут проставлены, должны содержать полную информацию для изготовления отдельных деталей, сборки узлов и монтажа всей конструкции. От качества и простоты прочтения чертежей, зависит скорость и правильность изготовления и монтажа винтовой лестницы.

olestnicah.ru

размеры и расчеты в онлайн программе

Винтовые лестницы заслуженно привлекают внимание частных домовладельцев. Эта красивая конструкция придаст любому жилищу солидность и привлекательность. Технология изготовления винтовой лестницы своими руками довольно проста. С учетом доступности в наше время разнообразных строительных материалов сделать такую лестницу по силам любому хозяину, имеющему определенные познания в столярном деле. Единственным моментом, вызывающим затруднение в создании этого оригинального элемента интерьера, является определение правильных размеров винтовой лестницы при изготовлении чертежей. В этой статье мы расскажем, как рассчитать винтовую лестницу для вашего дома быстрым и практичным способом.

Для расчетов воспользуйтесь специальной программой

Основные параметры лестницы: рассчитываем ступени

Первое, с чего следует начинать расчет винтовой лестницы – правильное вычисление размеров ступеней конструкции. Для этого нужно ориентироваться в условных обозначениях параметров, представленных  ниже:

• Н – высота конструкции. Определяется она суммой расстояния от пола до потолочных перекрытий с учетом их толщины;
• h2 – междувитковое расстояние;
• h – высота ступенек;
• h2 – проступь;
• R – наружный радиус ступени;
• R1 – радиус по точке основной линии спуска-подъема.

Эти обозначения будут позже использоваться в проведении вычислений и чертежах. Необходимо помнить, что проектирование винтовых лестниц не является самодеятельностью. Такие их параметры, как диаметр, ширина или упомянутые уже размеры ступеней, должны четко укладываться в существующие ГОСТы и нормы СНиПов. Соблюдение всех требований к размерам ступеней и их другим параметрам обеспечит безопасность и прочность лестничной конструкции. Поэтому при изготовлении чертежей ступеней всегда учитывают следующие моменты:

1. Расстояние между витками конструкции (h2) не может быть меньше среднего роста человека (а оптимально – не меньше 2 м). В противном случае человек, пользующийся лестницей, во избежание удара головой о более высокие ступени все время будет неестественно горбиться.

   Грамотно отнеситесь к конструированию деревянных ступеней

2. Подъем-спуск всегда происходят по условной линии, приходящейся на 1/3 радиуса от наружного края ступени. Именно здесь проступь должна равняться 20-30 см, что обеспечит удобство стопе.
3. В районе примыкания к стойке по ширине ступени не могут быть менее 10 см.
4. В целях безопасности уже на чертежах винтовой лестницы следует учесть, что ее диаметр составляет или не меньше 3 метров, или конструкция должна предусматривать перила высотой 90-10 см.
5. Если с целью экономии пространства чертежами не предусмотрено наличие подступенка, то в соответствии с нормами безопасности расстояние между каждой из ступеней составляет 12-22 сантиметра.

Тонкости проектирования: как рассчитать лестничный марш

Расчет винтовой лестницы – процедура, требующая усидчивости. Только 100%-но правильные вычисления превратят вашу идею в красивую и безопасную конструкцию. Для удобной работы над проектом винтовой лестницы желательно составить предварительную схему с ее размерами, и уже по ней проводить все расчеты. В проведении таких работ хорошим помощником могут стать специальные строительные калькуляторы – программы, позволяющие качественно произвести все расчеты винтовой лестницы даже онлайн. Они просты в использовании, имеют интуитивно понятный интерфейс и превратят работу над проектом в настоящее удовольствие.

Если же программы в онлайне вам недоступны, можно приобрести диск с таким лицензионным софтом. Эта выгодная покупка позволит с помощью компьютера создавать качественные чертежи строительных конструкций по заданным параметрам ширины, высоты, диаметра и др. показателям, которые вводятся в специальные окна программы.

Расчет лестничного марша следует начинать с вычисления площади участка, отведенного под обустройство межэтажной конструкции. Этот важный показатель является основным для определения минимального диаметра винтовой лестницы, а также дальнейших вычислений габаритов конструкции.
После этого следует перейти к определению высоты элемента интерьера (Н). Для этого, как уже было указано в таблице, измеряют расстояние от полового покрытия первого этажа до второго, учитывая и толщину перекрытия. Здесь же следует определиться с точками входа-выхода, что позволит на чертеже определить угол, под которым будет закручиваться лестничный марш.

Данные расчеты помогут и при создании бетонной конструкции

Завершив эти предварительные измерения, следует вычислить количество ступеней. Для примера используем условный расчет винтовой лестницы с диаметром 2000 мм (радиус — 1000 мм), высотой 3500 мм и вертикальным углом закручивания в 360 градусов. Получаем: R = 1000; Н = 3500; ω =360°.

Важно учесть, что все измерения и вычисления параметров для чертежей с применением формул производят исключительно в миллиметрах!

Алгоритм вычислений такой:

1. Вычисляем L — длину марша по линии подъема с помощь выражения 2π*R1, где R1 равен 2/3 наружного радиуса ступеней, поскольку основная линия подъема составляет 1/3 радиуса:
   • L =2π*R1 =4/3 πR = 4/3*3,14*1000 = 4190 мм. Т. е., полная длина окружности между этажами будет 4 м 19 мм.
2. Делим полученную длину на глубину проступи ступени(h2), к примеру, 22 см:
   • n (число ступеней) = L / h2 = 4190/220 = 19,045

   Округлив результат, получаем 19 ступеней, но с учетом того, что верхняя ступенька совпадет с полом верхнего этажа, отнимаем одну ступень. Получается, нам необходимо 18 ступеней.



   Чем вернее расчеты – тем красивее винтовая лестница

3. Знание количества ступеней поможет правильно определить их вешнюю и внутреннюю глубину. Для этого необходимо разделить внешнюю или внутреннюю длину окружностей лестницы на полученное выше число. Глубину проступи около центральной опоры можно определить положенными 10 см, а внешнюю вычислить:
   • h2 внеш = Lв/n. Здесь Lв =2πR = 2*3,14*1000 = 6280 мм.

   Таким образом получаем:

   • h2 внеш = 6280/19 = 0,330 м = 330 мм – это глубина проступи по внешнему краю.
4. Определяем высоту подступенка (при наличии), разделив высоту лестницы (Н) на все то же число ступеней:
   • hподст. = 3500/19 = 184 мм.

Исходя из того, что в винтовых конструкциях подступенок обычно не используют, можно скорректировать расстояние между ступеньками в сторону увеличения промежутков. Во время корректировки следует проверить на соответствие полученных результатов эталонным размерам, согласно которым удвоенная высота ступеньки в сумме с ее глубиной должна вписаться в промежуток от 60 до 65 см.

Для уверенного проведения вычислений рекомендуем просмотреть в режиме онлайн обучающее видео, посвященное этому вопросу. Для сверки полученных результатов желательно воспользоваться любой программой для расчета винтовой лестницы.

Рассчитываем диаметр лестницы и ширину лестничной площадки

На этом этапе все достаточно просто. Диаметр всегда должен быть немного меньше размеров проема винтовой лестницы. Исключение составляет вариант, когда балясины устанавливают по наружному краю ступеней. В этом случае ширина лестничного проема может совпадать с диаметром конструкции.

Для примера расчетов возьмем диаметр за 220 см и уменьшим его до 200 см (220-20 = 200), учитывая только часть проступи, предназначенную для ходьбы. В этом случае длина ступени будет равна радиусу: 200/2 = 100 см. При этом по ширине винтовая лестница будет на 1/2 меньше толщины опорной балки, но на расчетах это не отразится.

В случае, когда вы все правильно подготовили, вы получите уникальный лестничный шедевр

Расчет ширины верхней площадки производится путем вычисления потерь высоты при движении по ступеням. В случае нашей лестницы с разворотом марша на 360 градусов при подъеме на одну ступень расстояние до площадки уменьшится на 22 см. Поднявшись на 5 ступеней, потеря высоты составит около 110 см. Если принять во внимание толщину перекрытия (hп = 20 см), то в запасе остается еще более 2 метров. Таким образом, ширина верхней площадки может быть в пределах ширины 5 ступеней. Если же ее увеличить до 6, то двухметровый запас исчезнет, и голова поднимающегося будет цепляться за верхние конструкции.

Для проверки расчетов можно пользоваться формулой:

• h2 = H-5h-hп = 350-110-20 = 220 см (хороший результат).

Подставляя в эту формулу свои варианты, можно вычислить наиболее подходящие размеры.

Как видите, точный расчет всех параметров винтовых лестниц для дальнейшего изготовления чертежей – занятие кропотливое, но несложное и интересное. Пользуясь полученными навыками или прибегнув к помощи онлайн-конструктора лестниц, вы легко сможете подготовить качественный проект и воплотить его в жизнь.

Если этот материал стал вам полезен или вызвал определенные вопросы, просим оценить или прокомментировать его в полях, расположенных ниже.

Загрузка…

makeladder.com
