Чертеж лестницы с забежными ступенями

Чертеж лестницы с забежными ступенями пользуется большим спросом в домах, где требуется комфортное, безопасное перемещение между этажами, но нет технической возможности размещения прямой конструкции. Такие сооружения требуют особого внимания на этапе проектирования и расчета лестниц.

схема забежная лестница схема забежная лестница Схема с названиями элементов забежной лестницы Вернуться к оглавлению

Содержание материала

Типы конструкций и их особенности

Забежные ступени широко используются для следующих видов лестниц:

  1. Винтовые. Самые компактные варианты подъемных сооружений. Рекомендуемая ширина общего проема до 3000 мм.
  2. Г-образные. Устройства с поворотом на 90˚. Занимают меньше пространства, чем прямые марши или маршевые с площадками.
  3. П-образные. Имеют поворот в 180˚, более компактны, чем предыдущий вариант.
  4. Криволинейные. Отличаются плавными линиями поворота. Забежные ступени (проступи) чаще используются с одинаковыми параметрами, что создает дополнительный комфорт при подъеме.

Форма поворотной проступи у таких конструкций имеет форму усеченного треугольника. За счет компактности устройства экономится полезная площадь дома.

поворот забежной лестницыповорот забежной лестницыСхема устройства поворота забежной лестницы

Забежные ступени могут располагаться внизу, вверху, посередине лестничного марша. Для безопасного передвижения рекомендуются первые два варианта. В них неплохая видимость поворотного участка, что позволяет вовремя сориентироваться и сменить положение ступни или длину шага.

Схемы забежных лестниц тяжелее выполнить, чем прямых сооружений или с площадками для перехода. Поэтому нередко встречаются чертежи с неправильно выполненными конструкциями.

А это снижает не только комфорт передвижения, но и повышает риск получения травмы от падения.

Вернуться к оглавлению

Основные требования к забежным лестницам

Комфорт и безопасность – основные принципы, которым должны отвечать любые строительные сооружения. Лестница не является исключением. Ряд представленных технических требований, характерны и для прямых маршевых конструкций:

забежная лестницазабежная лестницаСхема деревянной лестницы с забежными ступенями

Все перечисленные характеристики и данные обеспечат комфорт и безопасность передвижения между этажами.

Вернуться к оглавлению

Достоинства забежных конструкций

К основным преимуществам забежной лестницы относят:

  1. Компактность. Нередко разместить прямую конструкцию не позволяет площадь или габариты проема на второй этаж. Чтобы с минимальными потерями преодолеть эти трудности, монтируют забежные ступени в поворотных маршах.
  2. Эстетика. Лестничный пролет с поворотами добавляет особый шарм в интерьер дома.
  3. Экономия материалов. При увеличении угла уклона (крутизны) несколько уменьшается расход материалов.

К недостаткам относят снижение уровня комфорта и безопасности передвижения. Забежные проступи отличаются размерами, придется приноравливаться. Да и разойтись на таком марше сложнее, чем на обычных лестницах.

забежная лестница забежная лестница Классический внешний вид забежной лестницы Вернуться к оглавлению

Технические данные для чертежей

Для грамотного составления схемы забежной лестницы требуется учесть все перечисленные выше нормативы, габариты помещений и увязать их на плане. Для этого приступают к следующим действиям:

  1. Определяют местоположение конструкции.
  2. Делают соответствующие замеры: ширину проема, высоту от чистового пола первого этажа до поверхности пола второго.
  3. Прорисовывают в масштабе план первого или цокольного этажа с детализацией. Если в месте, где будет монтироваться лестница, находятся проемы, окна, выступы, ниши, их отмечают на чертеже с привязкой к стенам и полу.
  4. Выбирают тип конструкции и стройматериала для нее.
  5. Производят предварительные расчеты по количеству, высоте и глубине ступеней.
схема забежной лестницы схема забежной лестницы Схема и чертеж забежной лестницы

Эти данные помогут сделать правильный подбор конструкции, которая обеспечит соблюдение строительных норм.

Вернуться к оглавлению

Предварительный расчет данных

Зная высоту между уровнями и формулу комфортного передвижения, можно рассчитать длину лестничного марша, количество предполагаемых ступеней. Например, заданная высота между этажами 2600 мм. Высоту степеней выберем из рекомендуемого диапазона 120 мм. Произведем все расчеты для построения чертежа:

  • Глубина проступи. За основу возьмем формулу комфортного передвижения (2А+Б=С), где А – высота подступенка, Б – глубина проступи, С – среднестатистическая длина шага человека (620 мм), преобразовав, получаем данные: 620-2*120=380 мм. Глубина ступеней вышла за пределы рекомендуемого диапазона (до 320 мм). Поэтому на практике можно изменить высоту подступенка; чертеж забежная лестница
    чертеж забежная лестница
  • Количество ступеней. Зная высоту проема и размер подступенка, путем деления первого параметра на второй, получаем результат: 2600/120=21,66 шт. Округляем до 22 шт. Рекомендуемое число – 16. За счет пересмотра высоты подступенка можно уменьшить количество ступеней до оптимального значения;
  • Длина лестничного марша. Зная глубину и число ступеней, перемножив их, получаем результат: 22*380= 8 360 мм. Длина каждого марша будет: 8 360/2=4 180 мм.

Из примера видно, что лучше пересмотреть параметры ступеней. Это позволит значительно сэкономить пространство. Например, при высоте подступенка 150 мм, глубина проступи станет 300 мм, а длина лестницы составит 5 400. Что сэкономит 3 кв. м. полезной площади дома.

Вернуться к оглавлению

Чертежи и методы расчета забежных ступеней

С учетом современных реалий и получения быстрого результата можно воспользоваться несколькими способами составления схемы конструкции.

Проектные программы

Лучший вариант для конструирования. Существуют софты, которые на основании чертежа выдают спецификацию на материалы с распилом. Для бесплатных программных продуктов такой опции не предусмотрено. Но выполнив детальный чертеж, рассчитать количество материала будет несложно. Минусом такого способа является расход времени на поиск и освоение программного продукта.

Готовые решения

Чертежи, размещенные в интернете, позволяют подобрать подходящий вариант. Но следует проверить их на соответствие техническим требованиям, чтобы обезопасить себя от чьей-то конструкторской неграмотности.

чертеж лестницы чертеж лестницы Чертеж забежной лестницы

Для этого можно воспользоваться онлайн-калькуляторами или освоить один из методов расчета забежных ступеней.

Основная сложность при работе с такими чертежами – вписать в нужное пространство готовое решение. Можно столкнуться с тем, что окно или выступ на стене окажутся в месте монтажа лестницы.

Придется либо адаптировать конструкцию под интерьер дома, либо искать другой подходящий вариант.

Онлайн-калькуляторы

Помогут произвести расчеты и выдадут рекомендации по коррекции конструкции, если она не будет соответствовать строительным нормам. На основании полученных данных автоматически формируется чертеж с деталировкой. Это самый простой и доступный способ разработки чертежей под индивидуальные размеры. Но в дальнейшем следует сделать привязку к плану дома.

онлайн калькулятор забежная лестница онлайн калькулятор забежная лестница Интерфейс онлайн калькулятора для расчета забежной лестницы

В противном случае полученная конструкция может закрыть окно или дверной проем.

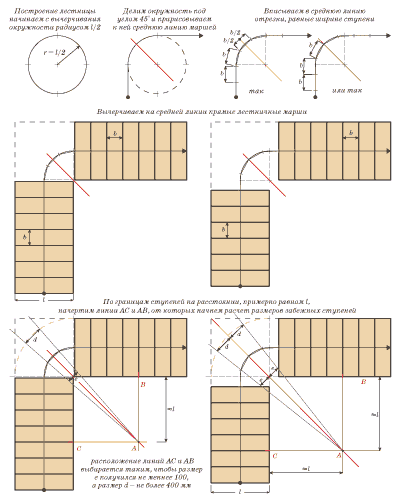

Метод пропорций

Основная трудность в самостоятельном конструировании лестницы с забежными ступенями – расчет количества и разработка форм поворотных элементов. Расчет с помощью пропорций. Такой метод подойдет для лестниц с поворотом на 90˚, 180˚. Для начала следует прочертить вид сверху будущей конструкции, вписав ее в предполагаемую площадь. Далее выполнить ряд операций:

  1. Разметить середину марша, провести линию. На ней прочертить отрезки равные ширине проступи (в нашем примере 380 мм).
  2. Отметить границу между прямыми и забежными ступенями, прочертить прямую.
  3. Определить середину поворотной площадки, провести отрезок. Полученное пересечение с предыдущей прямой определить как Т1.

    забежная лестница забежная лестница Элементы забежной лестницы

  4. От линии, определяющей середину поворота, в узкой части отложить половину рекомендуемого размера забежных ступеней (100/2=50 мм), аналогичную разметку осуществить для широкой части (400/2=200 мм). Прочертить отрезки до пересечения со средней линией поворота, отметить как Т2.
  5. От расчетного количества ступеней (в примере 22 шт.) отнимается полученное по чертежу число прямых ступеней. Остаток пропорционально размечают на отрезке Т1Т2. При этом контролируют глубину проступи на среднем участке марша. Если она получается меньше рекомендуемой (200 мм), уменьшают количество ступеней.

Это самый простой и доступный способ построения чертежа. Существует еще три метода: датский, развертки и подъема линий. Перечисленные технологии сложные и требуют более глубоких познаний математического анализа. В этих методиках требуется учет горизонтальной и вертикальной кривизны конструкции.

каркас забежной лестницы каркас забежной лестницы Пример металлического каркаса для забежной лестницы

Следует отметить, что чертеж по любому из вышеперечисленных способов выполняется с определенной степенью погрешности. Поэтому даже профессионалы производят подгонку деталей по месту сборки. Забежная лестница – более сложная конструкция, поэтому если нет уверенности в своих способностях, то расчет, проектирование, монтаж лучше доверить специализированным предприятиям.

Вернуться к оглавлению

Материал и особенности монтажа

Ограничения по выбору материала как такового нет. Это может быть бетон, стекло, металл. Нередко используется комбинирование. Например, в основу конструкции положен стальной каркас, а подступенки, проступи выполнены из дерева. Наиболее востребованным строительным материалом является классика жанра – древесина. Деревянные резные лестницы добавляют уют и тепло в интерьер. Сооружения получаются более легкие по сравнению с металлом и бетоном, что снижает нагрузку на фундамент.

деревянная забежная лестница деревянная забежная лестница Пример дизайна и оформления забежной лестницы из дерева

Чертежи и реальность нередко расходятся, поэтому придется подгонять заготовки при сборке. Стоит отметить основные трудности, которые могут возникнуть при монтаже:

  1. Некачественный материал. Напрямую влияет на срок службы конструкции. Если выбирается дерево, то оно должно быть просушено и иметь класс не ниже первого (допускается один сучок на погонный метр), без видимых трещин и дефектов.
  2. Точность распила. С учетом того, что чертеж выполняется в масштабе, процент погрешности все равно будет присутствовать, поэтому при самостоятельном монтаже следует иметь под рукой инструмент столяра для подгонки деталей.
  3. Уровень. Каждый этап сборки должен выполняться строго по уровню. Это обеспечит ровность каркаса, а в дальнейшем качество конструкции.
  4. Капитальная лестница возводится только после полной усадки дома. Иначе это грозит перекосом конструкции, появлению трещин, скрипа.

Качество монтажа зависит напрямую от подготовленного чертежа и сделанных на его основании заготовок. Сложность сборки зависит от того насколько точно проработана деталировка с размерами, и выполнен распил материала. Забежная лестница, сделанная своими руками, по собственному эскизу – особый предмет гордости хозяина. Но следует объективно оценивать свои силы. И если нет практики работы с чертежами, этот этап следует доверить профессионалам.

чертежи, расчет и пошаговое руководство

При строительстве частного дома иногда возникают ситуации, когда владельцу приходится искать компактные варианты при возведении того или иного объекта. При малых габаритах помещения используют вариант с забежными ступенями. Это более компактное изделие, по сравнению с лестницами, в которых предусмотрена межлестничная площадка.

Технические требования к забежным лестницам

Для того чтобы забежная лестница прослужила долгое время и была безопасной для людей, она должна строиться в соответствии с техническими нормами и правилами. Поэтому начинать возведение данной конструкции следует с замеров и расчетов. Также следует подготовить проект и чертеж будущего изделия.

лестница_забежнаяСуществует ряд требований для данной лестницы

Основные технические параметры для возведения конструкции следующие:

  1. Ступени должны иметь определенный размер (самая узкая часть – от 100 мм, а самая широкая – от 400 мм).
  2. На прямых промежутках, которые отделяют повороты, ступени в ширину должны иметь одинаковый размер.
  3. Высота ступеней варьируется в пределах от 12 до 22 см.
  4. Край проступи не должен выступать более чем на 4 см.
  5. Ограждения высотой от 90 до 120 см.
  6. Ширина марша – не менее 90 см.
  7. Оптимальный угол наклона – 30°, но не более 45°.
  8. При постройке П-образной лестницы, в которой используются забежные ступени, с поворотом на 180° (то есть, два поворота) расстояние между маршами должно составлять не менее, чем четверть от ширины ступени (это позволит сохранить глубину ступеней на повороте удобной и обеспечит безопасность при перемещении).
  9. При составлении проекта учитывают также и расстояние от марша до перекрытия между этажами. Оно может быть не менее 2 метров.

Внимание! Лестница с забежными ступенями обязательно должна выдерживать большие нагрузки. Поэтому при строительстве следует не только учитывать все требования, но и подбирать качественные, прочные материалы.

В данном видео вы подробнее узнаете о забежной лестнице:

Если следовать нормам строительства, лестница с поворотом прослужит долгое время и не станет источником получения травм.

Виды лестниц с забежными ступенями

Для того чтобы дом выглядел стильно и вариант с забежными ступенями в нем вписывался в общий интерьер, владельцу необходимо выбрать подходящий тип данного изделия. Различают следующие основные типы лестниц с забежными ступенями:

  1. Красивый внешний вид и компактность – вот основные черты винтовых конструкций.
  2. Г-образная – имеет один поворот (90°). Она так же компактна, как и винтовая, но имеет более строгий дизайн.
  3. П-образная – это конструкция на два поворота (общий разворот на 180°).
  4. Криволинейным присущи плавные линии поворотов. Они менее компактны, по сравнению с остальными, но имеют привлекательный вид.
  5. Самый простой дизайн имеет лестница, основой которой служит одна опорная балка (косоур). Размещается она в середине ступенек и является опорой для всей конструкции.
  6. Изделия, закрепленные на деревянных тетивах, также бывают поворотными. Их опорой служат две деревянные тетивы, удерживающие ступени.

Кроме разницы в конструкции, лестницы с поворотными ступенями отличаются их расположением (расположение забежных ступеней могут проектировать в разных частях лестницы: вверху, внизу или посередине).

Дизайн лестницы в интерьере

Жилье для человека – не только возможность обезопасить себя от внешних воздействий и получить тепло. Современные люди планируют создание своего «гнездышка» так, чтобы находиться в нем было уютно и комфортно. В создании индивидуальной домашней атмосферы важную роль играет интерьер, а все элементы дома должны вписываться в общий стиль.

Забежная лестница в частном доме оформляется при помощи правильно подобранных материалов и цветовых решений. Вот несколько примеров сочетания изделий с интерьером разных стилей:

  1. Классический стиль интерьера предполагает исполнение из древесины (преимущество отдается благородным породам). Приветствуется декор (но в меру, без наляповатостей) в виде резьбы.
  2. Оформление дома в нейтральном стиле позволяет использовать для отделки, например, угловой лестницы на второй этаж, различные материалы. Главное правило – цветовое сочетание с остальными элементами интерьера, а также сдержанность и отсутствие излишеств.
  3. Модерн – это вставки из металла и стекла, использование неоновой подсветки на ступенях, предпочтение современным цветовым решениям. Дом в стиле модерн может сочетать в себе несколько направлений в интерьере (хай-тек, урбанизм и т.д.). Поворотная лестница в таком доме должна быть заметной.
  4. В стиле кантри часто оформляются загородные дачи. Это направление известно своей простотой. Поэтому лестницы строят также простыми. Используют в основном дерево натуральных оттенков, такое как ольха.


В каком бы стиле ни создавался частный дом, вписать в интерьер лестницу с забежными ступенями не составит труда. Главное – изучить данный вопрос и подойти к его реализации основательно.

Материалы для изготовления лестниц

Современные лестницы производятся из множества различных материалов. Выбор зависит от общего направления дизайна, финансовых возможностей и фантазии заказчика.

Однако самыми популярными и часто используемыми материалами для производства являются следующие:

  1. Деревянная лестница с поворотом – самая популярная конструкция. Ее отличают изысканный внешний вид и легкость материала.
  2. Металл также пользуется популярностью, но конструкция из этого материала тяжелая, и к ней будут предъявляться дополнительные требования, с точки зрения безопасности. Это следует учитывать при строительстве.
  3. Бетон – прочный, но тяжелый материал. Его используют чаще всего в комбинации с другим сырьем.
  4. Стеклянные ступени выглядят очень интересно с металлическим каркасом, поэтому этот материал популярен, с точки зрения установки комбинированных лестниц.
лестница_забежная_самТребуется несколько материалов для изготовления подобной лестницы

Любой материал имеет свои преимущества и недостатки, поэтому при формировании проекта следует учитывать, из чего будет сделана лестница.

Проектирование и расчет

Если владелец частного дома принял решение строить забежную лестницу своими руками, следует быть готовым к кропотливым расчетам и тщательной подготовке. Постройка такого элемента требует внимательности и массы предварительных измерений.

Чтобы получить желаемый результат, необходимо действовать в соответствии со следующими рекомендациями:

  1. Определяем точное местоположение.
  2. Проводим замеры расстояния от пола до второго этажа и ширину проема, где будет расположено изделие.
  3. На основании полученных данных создаем чертеж, в котором указываем и размечаем точное количество ступеней.
  4. Определяем тип конструкции и материал изготовления.


После того как сделаны предварительные действия по планированию, необходимо приступить к точному чертежу. Сделать это можно, используя наш сайт. На нашем ресурсе существует калькулятор лестниц, который определяет количество необходимых материалов и предлагает точные чертежи.

Чертежи лестниц на второй этаж с разными типами поворотов можно скачать и в готовом виде. Главное – подправить их под существующие реалии конкретного объекта.

Технология и этапы изготовления лестницы с забежными ступенями

В современных строительных магазинах можно приобрести все необходимые части для установки угловой лестницы на второй этаж. После покупки достаточно только собрать комплект в соответствии с приложенными инструкциями. Однако многие владельцы загородных домов предпочитают строить эти изделия самостоятельно.

Построить такую конструкцию можно в несколько этапов:

  1. Создание косоуров.
  2. Сооружение забежных ступеней.
  3. Сборка подготовленной конструкции.
  4. Монтаж перил и декор (в случае необходимости).

Далее рассмотрим подробнее каждый из этапов.

Изготовление и подготовка элементов лестницы

Каждый элемент будущего изделия необходимо сооружать тщательно, в соответствии с размерами, определенными в проекте и чертеже:

  1. Косоуры делаются по шаблонам, которые представляют собой прямоугольные треугольники, катеты которых равны высоте и глубине ступеней. При помощи данного шаблона делается разметка косоура. Затем остается только вырезать его.

    Помните! Косоур – опорная балка, и толщина ее должна быть соответствующей. По нормативам, она не должна быть менее, чем 150 мм в самой тонкой ее части.

    Далее устанавливается опорный столб, на котором делаются пазы для косоура.
    В углу располагается основа (распорка для косоура и определяющая часть для установки ступеней).

  2. Второй частью подготовки к монтажу Г- или П-образной лестницы своими руками является изготовление ступеней (в том числе и забежных). Делаются они из доски соответствующего размера (заранее намеченного в проекте). Доска разделяется на несколько участков (в случае с изготовлением забежных ступеней разделение происходит с помощью линий, которые наносятся из угла доски). После того как ступени вырезаны, их нужно подрезать по длине. На готовые изделия наносится лак (в три слоя).


Основные детали готовы. Теперь можно приступать к ее монтажу.

Монтаж и сборка лестницы

Собрать все части лестницы в готовую конструкцию не так уж и сложно. Если все детали сделаны правильно и размеры точны, останется только собрать все воедино.

Для начала забежные ступени устанавливаются в несущий столб. Для этого в нем делается специальный паз. Для увеличения надежности фиксации паз должен быть в ширину меньше, чем доски. Внутренняя сторона ступеней помещается в специальный распил (предварительно они смазываются клеем). Внешняя часть закрепляется при помощи саморезов.

Обычные ступени также монтируются длинными саморезами.

лестница_забежная_монтажВ основном требуется собрать все детали в один пазл

Завершающая отделка

Итогом монтажа лестницы становится установка перил. Для этого следует установить на стене балясины, которые фиксируются саморезами либо при помощи шкантов (вариант со шкантами считается более надежным).

Первый и последний столб соединяется шнуром, с помощью которого отмечается место и величина угла установки. Фиксируются перила саморезами с потайной головкой.

Важные моменты при изготовлении и устройстве лестницы своими руками

При строительстве и последующей установке следует руководствоваться советами профессиональных рабочих. Вот важнейшие из них:

  1. Крепеж производится только при помощи нержавеющих соединительных элементов (чтобы не повредить основную часть со временем).
  2. Использовать нужно не только саморезы. Скрытый крепеж на клей увеличит долговечность конструкции и положительно повлияет на ее прочность.
  3. Следите за своим детищем. В некоторых местах со временем придется немного подкрутить крепеж либо установить дополнительные опоры.


Пользуясь вышеперечисленными советами, владелец частного дома сможет самостоятельно построить лестницу любого типа.

3D Расчет лестницы с поворотом на 90° с забежными ступенями

Расчет лестницы на второй этаж с поворотом на 90° с забежными ступенями

Лестница с забежными ступенями с поворотом на 90° (Г-образная лестница) – эффективная и достаточно компактная конструкция, которая в большинстве случаев выполнена в виде двух разноразмерных маршей, расположенными под прямым углом и соединенных ступенями, с нарастающей шириной проступи от оси поворота к границе проема. Забежные ступени позволяют создать каркас меньшей длины, по сравнению с поворотной площадкой, однако несколько усложняют перемещение для пожилых, детей и людей с ограниченными возможностями.

Онлайн-калькулятор лестницы с поворотом на 90° с забежными ступенями от КАЛК.ПРО позволяет получить готовый проект конструкции без специальных знаний и профильного образования на основании замеров имеющегося проема. Результата расчета содержит наиболее оптимальный расход материалов на изготовление без потери в качестве, подробные чертежи строения в сборе и всех элементов в отдельности, адаптивную 3D-модель в реальных пропорциях с отдельным набором функциональных элементов и рекомендации для создания максимально удобной и эргономичной конструкции.



Порядок расчета

  • Шаг 1. Выбор количества поворотных ступеней – 2 шт, 3 шт, 4 шт, N шт (по умолчанию 3 шт).
  • Шаг 2. Выбор подходящих единиц измерения – мм, см, м, дюймы, футы.
  • Шаг 3. Указание цветовой насыщенности чертежей для отрисовки – монохромные, цветные.
  • Шаг 4. Определение стороны захода на лестницу – правозаходная (с поворотом налево), левозаходная (с поворотом направо).
  • Шаг 5. Способ крепления поворотных ступеней – соединение шип-паз, в разрез опорного столба.
  • Шаг 6. Ввод параметров лестницы – длина, ширина марша, высота проема (если верхняя ступень на уровне 2-ого этажа, высота проема = высоте лестницы).
  • Шаг 7. Параметры ступеней – количество прямых ступеней, толщина проступи, выступ края, верхняя ступень ниже уровня 2-ого этажа или на уровне (опционально).
  • Шаг 8. Подступенки (опционально) – возможность использования подступенков.
  • Шаг 9. Параметры косоуров – толщина балки, ширина балки (отдельно для прямого и забежного марша).
  • Шаг 10. Опорные балки жесткости – толщина, ширина.
  • Шаг 11. Параметры опорного столба – сторона сечения.
  • Шаг 12. Выбор характеристик элементов ограждения – высота, толщина, ширина поручней, сторона сечения балясины.
  • Шаг 13. Перекрытие и стены – блоки используются только для 3D-визуализации и не влияют на конечные результаты.
  • Шаг 14. Подтверждение введенных значений и начало расчета лестницы с поворотом на 90° с забежными ступенями с помощью кнопки «Рассчитать».



Особенности конструкции / обозначения на чертежах

Направления волокон внутри косоура
Направления волокон внутри косоура
Направления волокон внутри забежной ступени
Направления волокон внутри забежной ступени
Направления волокон внутри ступени
Направления волокон внутри ступени

Рекомендации

Создание лестницы своими руками позволяет значительно сэкономить бюджет, однако начинающие мастера не всегда осознают, что это достаточно долгий и сложный процесс с большим количеством нюансов, ознакомиться с которыми сразу практически невозможно. Поэтому, для того чтобы выполнить грамотный расчет конструкции и обеспечить наиболее комфортные условия при перемещении, необходимо воспользоваться приведенными ниже значениями при заполнении полей калькулятора. Они основаны на популярной «формуле удобства» французского инженера Франсуа Блонделя и проверены практике не одним поколением строителей. С остальными параметрами можно ознакомиться на странице «Расчет лестницы онлайн».

Формула Блонделя: 2 × h + s = 60/65 см

  • h – высота ступени;
  • s – ширина проступи;
  • 60/65 см – средняя длина шага человека.
Размер ступеней лестницы

Также отметим, что для изготовления безопасной и надежной лестницы необходимо руководствоваться строительными требованиями и нормативами, которые описывают допустимые эксплуатационные нагрузки, габариты, характеристики материалов и прочее. Наш калькулятор не учитывает эти ограничения, но и не позволяет создать гарантированно нестабильную конструкцию – расчет остановится и появится окно с ошибкой. Тем не менее, во избежания возможных негативных ситуаций, мы рекомендуем ознакомиться с положениями следующих документов:

ГОСТ 23120-78 «Лестницы маршевые, площадки и ограждения стальные», СНиП 21-01-97 (СП 112.13330.2011) «Пожарная безопасность зданий и сооружений», СНиП 31-02-2001 (СП 55.13330.2010) «Дома жилые одноквартирные», СНиП 2.08.01-89 «Жилые здания», СНиП 2.08.02-89 (СП 118.13330.2011) «Общественные здания и сооружения», СНиП 2.01.07-85 (СП 20.13330.2010) «Нагрузки и воздействия», СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции».



Пример расчета Г-образной лестницы

инструкция по расчету (фото и видео)

Для экономии пространства в помещении или при острой нехватке такового в качестве сообщения между этажами обустраиваются забежные лестницы. В таких конструкциях наружная сторона проступи всегда больше внутренней, что позволяет увеличивать площадь опоры для стопы человека. Ниже мы поговорим о свойствах, местах применения и расчётах таких сооружений, а также посмотрим видео в этой статье по данной теме.

Забежная лестница с поворотом на 180 градусов из дереваЗабежная лестница с поворотом на 180 градусов из дерева

Прямые и многомаршевые лестницы

Данная конструкция сделана с уклоном косоуров 45⁰Данная конструкция сделана с уклоном косоуров 45⁰

Как мы уже говорили, забежная лестница своими руками монтируется в случае дефицита пространства и её наклон более крут, чем у обычной. Такие модифицированные ступени делаются для увеличения площади опоры стопы и ощущения безопасности нога должна умещаться на ней минимум на 70%. Это означает, что ширина проступи будет начинаться от 25 см и более (узнайте здесь, как сделать забежные ступени для деревянных лестниц).

Как рассчитать забежные конструкции при повороте на 180⁰

Как сделать забежные ступени для деревянных лестницКак сделать забежные ступени для деревянных лестниц
  • На крутых лестничных спусках, какими можно назвать уклоны от 40⁰ и более, а также для того чтобы не делать площадку между маршами при поворотах, используют забежные ступени. Этим обеспечивается не только комфорт, но и безопасность, особенно на спуске, когда нога опирается на пятку и есть большая вероятность её проскальзывания при недостаточно широкой опоре..
Предельный выступ и заступ проступиПредельный выступ и заступ проступи
  • Недостаток ширины проступей особенно ощущается на винтовых конструкциях или поворотах, где проступь сужается к центру, поэтому наиболее узкая её часть должна быть не менее 100 мм, ведь при спуске это окажется максимальной площадкой для расположения стопы. А вот нависание проступи следует ограничить 50 мм, чтобы при подъёме носок не цеплялся за нависающую часть. Расстояние между параллельными маршами должно получиться не менее ¼ их ширины, как того требует инструкция, чтобы проступи на повороте были достаточно широкими.
Два способа  расчёта забежных лестницДва способа  расчёта забежных лестниц
  • Обратите внимание на схематический рисунок вверху, и вы увидите два варианта конструкций с параллельными маршами, где площадку заменяют забежные ступени. На варианте «а» проведена средняя линия движения ABC, где отмечена ширина проступей (заметьте, что линия BC разделяет среднюю проступь точно по середине, на две равные части). Так у нас получаются деления 1, 2, 3, 4 и так далее, сколько будет ступеней.

Совет. Чем больше в расчёте окажется прямых ступеней, тем удобней получится лестница, а переход будет не так заметен.

  • Из прямых ступеней, которые показывает данная схема забежной лестницы на рисунке 11 пунктиром, захвачены три из них – 6, 7, и 8. Линия DE в данном случае, ограждает прямую ступень 8, с которой начинается коррекция ширины проступей, и центр A соединён с делениями 1 и 2 на черте движения. Эти линии продолжаются до пересечения с DE, где образуется отрезок 1-2, откладывая который от пункта D к пункту E, образуются точки 3, 4, 5, 6, 7.
  • Эти пункты соединяются прямыми линиями с точками, которые соответствуют по номерам, отмеченным на линии движения. Как результат графического расчёта, мы имеем проекцию формы проступей для забежных ступеней на левой половине конструкции. Точно такой же расчёт следует произвести и для правой стороны.
  •  Другой чертеж забежной лестницы на рисунке «б» показывает, регулировку забежных ступеней согласно принятой норме. От точки b по линии движения отложена ширина, но это сделано таким образом, чтобы линия DB пересекала проступь 1 посредине, разделяя её на равные части. Затем, берём число прямых ступеней, а в нашем случае это 6, 7, 8, получаем отрезок AB и от вертикальной линии DB проводят к нему наклонную AC под любым углом менее 90⁰, и на ней наносите 7 делений.
  • Эти семь делений должны соответствовать семи корректируемым ступеням (масштаб не имеет значения). Но размеры делений должны с каждым разом увеличиваться на одну часть, то есть, начиная от точки A, первое деление будет равняться 2, второе – 3 частям и так далее. Для чертежа можно использовать любые размеры, где одна часть будет составлять 5, 10 или 15 мм – всё будет зависеть от масштаба рисунка.
  • Пункт B соединяется с пунктом C и если параллельно им из каждой точки провести линии, то на вертикали AB у нас получатся соответствующие отрезки. А теперь соединяем точки пересечения с точками 2, 3, 4, 5 и так далее, и продолжаем их до стены, которая окружает клетку – так мы получаем горизонтальную проекцию формы забежных ступеней.

Как рассчитать конструкции при повороте на 90⁰

Поворот марша на 90⁰Поворот марша на 90⁰
  • Такая конструкция, как забежная лестница с поворотом на 90 градусов (см. фото вверху) подразумевает гнутые косоуры, тетивы или другие опоры, которые будут повторять плавный изгиб, поэтому их чаще всего изготавливают без плавного перехода, а под прямым (острым, тупым) углом. Расчёт такой конструкции можно произвести подобным верхнему вычислению образом, при помощи той же графики (см.также статью Расчет лестницы с забежными ступенями – как сделать все правильно). Последовательность таких работ указана на нижних чертежах.
Расчет лестницы с забежными ступенями – как сделать все правильноРасчет лестницы с забежными ступенями – как сделать все правильно
  • На данных чертежах указана вся последовательность действий, и вы можете произвести все виды работ в домашних условиях.  К определённым частям схемы даются пояснения непосредственно на рисунке.
Чертёж поворота на 90⁰ №2Чертёж поворота на 90⁰ №2
  • Графические расчёты не дают идеального результата, поэтому в процессе отрисовки эти размеры можно изменять, но это не должно затрагивать ширину проступи по центральной линии движения. То есть, для некоторых проступей можно изменить ширину одной или другой стороны, не затрагивая при этом середину.

Совет. Когда вы будете переносить размеры с чертежа на реальный объект, обязательно суммируйте всю цепочку, чтобы она не превысила существующие параметры размеченного в помещении места.

Расчёт прямой лестницы с забежными ступенями

Расчёт количества ступенейРасчёт количества ступеней
  • Для того чтобы рассчитать количество ступеней на марше прямой лестницы, нужно отметить три точки – A, B и C, где A , это место пола второго этажа на стыке с маршем, B – место на нижнем уровне под точкой A, и C, это нижний конец марша на уровне точки B. Таким образом, мы получаем треугольник ABC, по которому и будем ориентироваться.
  • В данном случае отрезок CB у нас составляет 4м, что означает разницу горизонтального положения нижней и верхней точки марша. Отрезок AB у нас имеет 2,5м, что означает разницу между конечными вертикальными точками расположения марша. Подъём получается несколько крутоват, но для этого и существуют забежные ступени.
  • В данном случае можно сделать либо 14, либо 15 ступеней, тогда их высота получится 17,8 см и 16,6 см соответственно. Подойдут оба варианта, только при увеличении количества ступеней снижается ширина проступи.
Расчёт ширины проступейРасчёт ширины проступей
  • Чтобы рассчитать чистую ширину проступи (без свеса) нужно значение CB разделить на предполагаемое количество ступеней, значит, 400/15=26,6 см, а 400/14=28,5 см, что с добавлением свеса в 3-5 см образует шикарную проступь, вполне достаточную для комфортного спуска-подъёма.
Расчёт длины косоураРасчёт длины косоура

Расчёт длины косоура

Понравилась статья? Поделиться с друзьями:

углы 90 градусов, Г-образная конструкция с поворотом на 180, чертеж на второй этаж

Лестницы с забежными ступенями обладают хорошими эстетическими качествами и длительным сроком эксплуатации Лестницы с забежными ступенями обладают хорошими эстетическими качествами и длительным сроком эксплуатации

Такие конструкции могут быть деревянные, но допустимо использование метала в каркасе, а также есть возможность выбирать различный угол поворота ступеней. Проекты лестниц, ведущих на второй этаж, именно забежного вида, включают в себя такую особенность как то, что конструкции обустраиваются кругового типа и располагаются практически непрерывно снизу до верху.

Лестницы забежные: разновидности

Естественно, верхняя часть конструкции намного меньше по ширине, чем нижняя. Именно таким образом можно за счет ступеней заменить лестничную площадку, и сэкономить место.

Лестницы с забежными ступеньками бывают двух видов:

  1. Поворотные под углом 90 градусов.
  2. Поворотные, в которых углы составляют 180 градусов.

Вполне возможно сделать своими руками, и проектирование, и монтаж такого предмета интерьера, но предварительно стоит ознакомиться с достоинствами и недостатками, чтобы не разочароваться в будущем.

Забежные лестницы могут быть изготовлены как из металла, так и из дерева

Среди преимуществ можно отметить:

  • Возможность уменьшить площадь, которая отводится под лестницу, благодаря чему она становится более компактной;
  • Визуальное увеличение пространства комнаты, что требуется даже для крупногабаритных коттеджей, ведь места много не бывает;
  • Привлекательный внешний вид.

Среди недостатков специалисты отмечают:

  • Психологический дискомфорт, который может появиться при поднимании по сужающейся лестнице;
  • Сложность монтажа, а также проведения расчетов;
  • Отсутствие комфорта, но это личное дело каждого человека, так как одни предпочитают обустраивать лестницы с площадкой, а другие без;
  • Наличие риска травмирования при спускании, если конструкция была установлена неграмотно, без соблюдения норм и стандартов.

Изготовить деревянную лестницу вполне можно своими руками, если грамотно подойти к этому процессу. Подробнее про то, как это сделать, читайте в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/izgotovlenie-derevyannoj-lestnitsy.

Расчет и чертеж лестницы с забежными ступенями

Чтобы избежать неприятных и чрезвычайных моментов после установки лестницы с забежными ступенями, стоит обратить внимание не только на их виды, но и на то, как должны проводиться расчеты.

Именно этот этап считается особенно важным, и он должен быть проведен максимально внимательно. Расчет ведется тогда, когда создается чертеж, как в разрез, так и целостный.

Высчитывая размеры, нужно пройти такие этапы, как:

  • Высчитывание глубины по наружному краю каждой ступени, который не должен быть более 40 см;
  • Вычисление средней глубины каждой ступеньки, которая бывает, в основном, 20 см;
  • Выбор высоты ступеней, которая может варьироваться в пределах 12-22 см;
  • Выбор максимального выступа с торцевой части проступей, который не превышает 4 см.

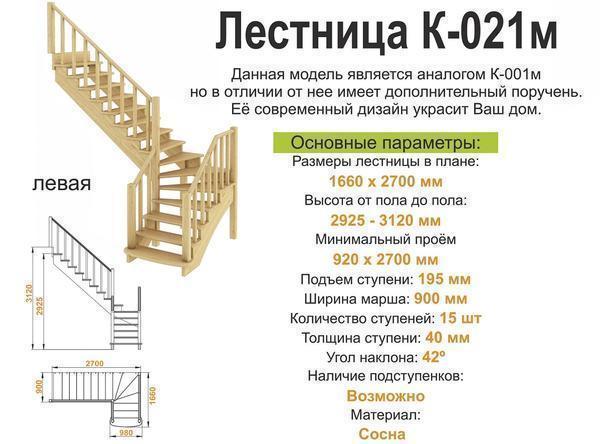

Перед началом сооружения забежной лестницы, рекомендуется составить ее чертеж на бумаге, указав все необходимые размеры

В основном, самая популярная лестница Г-образная. Ее проще чертить, и установка не доставит труда.

Чтобы определиться с размерами такого предмета в интерьере, нужно также учесть все нюансы:

  1. Для повышения комфортности, нужно с глубины ступеней (С) вычесть их высоту (Д). В основном, она составляет 12 см.
  2. Для обеспечения максимальной безопасности, нужна сумма С+Д, что равняется в среднем 46 см.
  3. Для вычисления оптимального шага, потребуется суммировать 2Д+С, и составляет это примерно 62 см.

Углы ступеней лестницы и стандарты обустройства конструкции

Изготовление и проведение монтажа лестницы, как с поворотным видом, так и обычных, осуществляется исключительно в соответствии с стандартами ГОСТ и СНиП, с которыми нужно ознакомиться в первую очередь.

Для лестницы с забежными ступенями есть свои особенные рекомендации:

  1. Максимальной глубиной ступеней в том месте, где они примыкают к стене, считается 40 см.
  2. Минимальной глубиной ступеней там, где проводится монтаж к центральному каркасу, считается 10 см.
  3. Минимальная допустимая глубина в центральной части забежных ступеней не должна быть менее 20 см.
  4. По высоте ступени не должны превышать 12-22 см.
  5. Проступи не должны быть свисающими, более чем на 4 см.

Для повешения степени безопасности на забежной лестнице стоит установить перила

Если у лестницы разворот равен 180 градусам, то должен быть специальный промежуток между верхним и нижним маршем не больше, чем четверть расстояния между левыми и правыми краями проступей. По высоте, перекрытия не должны превышать высоту в 2 м.

Удобная Г-образная лестница

При расчете конструкции лестницы, стоит делать упор не только на сами размеры, но и на прочность, а также на то, где и для чего она будет использоваться.

Для того чтобы рассчитать угловые лестницы, стоит воспользоваться:

  • Специальным инструментом;
  • Навыками в геометрии;
  • Инструкцией;
  • Рекомендациями и стандартами ГОСТ.

Ширину Г-образной лестницы следует подбирать таким образом, чтобы на ней могли разминуться 2 человека

Естественно, если это обустройство способа подъема на второй этаж с первого, особенно в частном доме, нужно учесть тот факт, что возможно по ней будет подниматься мебель, будут бегать дети и подниматься люди преклонного возраста. Соответственно, конструкция должна быть прочной, долговечной и главное, удобной и максимально продуманной.

Лестницы должны быть ровными, но не скользкими, в каркасе должен присутствовать профиль из металла и древесина высшей категории.

Также потребуется выбрать конкретное число ступенек, которые будут отражены на чертежах и изготовлены при монтаже.

Основная особенность двухмаршевой лестницы — наличие промежуточной площадки между пролетами. О том, из чего можно сделать такую лестницу и какие к ним требования, узнаете тут: https://homeli.ru/remont-i-otdelka/lestnitsy/dvukhmarshevaya-lestnitsa.

Конструкции забежных лестниц и их особенности

Суть лестницы, в которой забежные ступени, в том, чтобы исключить из конструкции площадку.

А также:

  • Заменить ее на ступени;
  • Сделать предмет интерьера более компактным;
  • Добавить комфорта и удобства.

Чтобы избежать монотонности в помещении, цвет лестницы должен отличаться от оттенка стен

Именно таким образом экономят пространство в частных домах, и есть возможность обустроить даже самые маленькие по габаритам жилые помещения. Специалисты не рекомендуют делать ступени по глубине более 40 см. Чем ближе ступень к стене, тем она будет ближе к центральной опорной части. Таким образом, можно увеличить радиус закругления ступеней, а также сэкономить пространство.

При глубине проступей более 40 см, увеличивается глубина центрального каркаса, и тем самым конструкция становится менее безопасной, что категорически запрещается. Это может стать причиной проламывания ступеней и вовсе чрезвычайных ситуаций с последствиями в виде травмы.

Лестницы забежные со ступенями в 90 градусов

На сегодня можно найти готовые угловые лестницы, причем различных видов, типов и высоты.

Среди поворотных есть два популярных типа:

  • С разворотом в 90 ᵒ;
  • С разворотом в 180 ᵒ.

Улучшить эстетические качества лестницы можно благодаря резьбе на перилах

Стоит заметить, что рассчитывая размеры конструкции самостоятельно, могут возникнуть проблемы именно с лестницами, которые обладают поворотом в 90 градусов. Форму приступков нельзя брать произвольную, нужно придерживаться четко стандартов.

В таком случае изделие будет прочным и безопасным, а также можно будет максимально удобно использовать объект и не переживать за последствия, что позволяет сохранить все особенности и нужные стандарты.

Следя за тем, какой шириной обладает каждый элемент лестницы, можно исключить допущения проблем и оплошностей. Увеличение ширины от узкой проступи до широкой должно проводиться плавно и без резких перепадов. Стоит заметить, что по ширине горизонтальная поверхность на самой большой из ступеней не должна равняться маленькой лестнице и должна быть, как минимум больше на 10 см.

Лестница с площадкой — одна из самых удобных лестничных конструкций. Про достоинства такой лестницы расскажем в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/lestnitsa-s-ploshchadkoj.

Забежная лестница с поворотом на 180 градусов

Важно помнить о том, что если нет определенных навыков по установке лестничных конструкций, то желательно выбрать услуги профессиональных мастеров, чтобы быть уверенными на 100% в безопасности и прочности.

Ступени в зоне поворота на забежной лестницы делаются несколько шире, чем остальные

Основными требованиями к поворотным лестницам с углом до 180 градусов являются:

  • Соблюдение ширины поворотных ступеней по краю не меньше 40 см;
  • Соблюдение ширины поворотной ступени по середине не меньше 20 см;
  • Соблюдение радиуса поворота в 30 см.

Выполнение всех ступеней, в том числе и поворотных, по одной линии.

Лестница с забежными ступенями своими руками (видео)

Благодаря этому, лестница будет выглядеть стильно, модно и, самое главное, комфортно. Приобретая лестницы готового плана в магазине, нужно при сборе и установке четко проверить наличие всех нужных составляющих и крепежей.

Дизайн забежной лестницы (фото в интерьере)

Оцените статью: Поделитесь с друзьями!

Поворотная лестница с забежными ступенями своими руками, фото и видео

Если в помещении будет устанавливаться г-образная лестница, то возможна ситуация, когда с целью уменьшить размеры лестничного проема и сэкономить место приходится отказываться от площадки и вместо нее делать забежные ступени.

Лестница с поворотными ступенями более компактна, чем конструкция с межлестничной площадкой. Вместе с тем, забежные лестницы имеют ряд недостатков, главнейшим из которых являются радиальные ступени неправильной формы и вытекающие из этого особенности.

В этой статье мы расскажем, как правильно сконструировать лестницу с забежными ступенями, чтобы пользоваться ей было удобно и безопасно.

Требования безопасности к лестницам

Чтобы сгладить недостатки конструкции, угловые лестницы необходимо грамотно спроектировать, выполнив расчет забежных ступеней с учетом следующих требований:

  • глубина ступенек в самой широкой части не должна превышать 40 см, а в узкой — быть не менее 10 см;
  • по середине все забежные ступени должны быть одинаковой глубины, но не менее 20 см;
  • высота ступеньки может варьироваться от 12 до 22 см;
  • край проступи не должен выступать более, чем на 4 см;
  • проектируя г-образные лестницы, следите за выполнением следующих формул (где e — глубина ступени, j — высота подступенка):
    1. формула удобства: e — j = 12 см;
    2. формула безопасности: e + j = 46 см.
    3. формула шага: 2 j + e = 62 (60-64) см;
  • если строится лестница с поворотом на 180 градусов, то расстояние между маршами должно составлять не менее ¼ ширины ступени, иначе глубина поворотной ступеньки в узкой части получится слишком маленькой (менее 10 см), что недопустимо;
  • расстояние от лестничного марша до перекрытия должно быть не меньше 200 см;

Расчет лестницы с забежными ступенями

После того, как на основании видео определены основные размеры изогнутой лестницы, нужно рассчитать конфигурацию и количество забежных ступеней.

П-образная лестница

Прежде всего, необходимо обозначить центр дуги, совпадающей с внутренним радиусом лестницы, то есть точку «А». Затем определить количество поворотных ступеней: чем их больше, тем меньше угол поворота приходится на каждую и тем комфортнее будет передвижение по лестнице.

Предположим, что забежными будут ступеньки по седьмую включительно. Тогда через начало восьмой ступени проводится прямая DE. Линия АВ делит лестницу на левую и правую части. По середине марша необходимо провести кривую ас, соответствующую линии движения. От АВ на линии движения откладывается участок, равный ½b, где b – ширина обычной ступени. Получаем точку 1. Далее от нее откладываем отрезок равный b и отмечаем точку 2. Аналогично через равные промежутки отмечаем остальные точки 3-7.

Далее через точку 1 и А проводим прямую до пересечения с DE. Также проводим прямую через точки 2 и А. На участке DE получаем точки 1 и 2. Откладываем на прямой DE отрезки, равные участку 1-2, и помечаем их цифрами 3, 4, 5, 6 и 7, соответственно. Теперь соединяем точку 3 на линии движения ас с точкой 3 на прямой DE, затем соединяем соответствующие точки 4, 5, 6, 7. Таким образом, определяется конфигурация ступенек. Аналогичный расчет делается для правой части лестницы с поворотными ступенями.

Расчет поворотной лестницы на 90 градусов

Как и в случае с П-образной лестницей находится точка «А» и проводится прямая АС. Возможны два варианта расположения ступенек:

  1. прямая АС делит угловую ступень пополам;
  2. две ступеньки своими краями примыкают к прямой АС.

Во втором случае, аналогично с П-образной лестницей, проводится линия движения ас. На криволинейном участке откладываются отрезки длиной b (ширина прямой ступеньки). Определяется количество забежных ступеней. Предположим, это будут ступеньки 1, 2, 3 и 4. Тогда через окончание ступени 4 проводится прямая ЕВ, где «В» — пересечение прямых ЕВ и СА. Далее от точки «А» произвольно откладывается отрезок АD, и на нем отмечаются точки 2, 3 и 4 таким образом, чтобы отрезок А2 был равен двум частям, отрезок 23 – трем, 34 – четырем. За одну часть принимается произвольный отрезок равный 1 условной единице (см, дм).

Теперь соединяем точки 4 и В. От точек 2 и 3 до пересечения с АВ проводим прямые, параллельные отрезку В4. Получившиеся на участке АВ точки, соединяются соответственно с точками 3 и 2 на линии движения ас. Данные линии определяют конфигурацию забежных ступеней.

В случае, когда прямая АС делит ступеньку пополам, расчет забежной лестницы выполняется аналогично.

Лестница с поворотом на 90 градусов — как сделать своими руками

Мы покажем, как сделать забежную лестницу на примере конструкции со следующими параметрами:

  • длина лестничного проема равна 2294 мм;
  • ширина — 930 мм;
  • высота перекрытия — 2683 мм.

Угловая лестница состоит из двух маршей. В длинном марше 8 ступеней, причем верхняя совпадает с площадкой второго этажа. В нижнем марше 2 ступеньки. И три ступени забежные, угол поворота которых равен 30°. Проект деревянной лестницы будет выглядеть так:

Деревянная лестница с поворотом выполняется на двух косоурах с размерами 50х300х3000 мм, один их которых укреплен на стену, а другой — на опорный столб с габаритами 100х100х2500 мм. Необходимо также закупить ступеньки размером 900х300х40 мм, поворотную площадку 900х900х40 мм, из которой будут вырезаны забежные ступени, и балясины.

Деревянная лестница с забежными ступенями, имеющая данную форму и параметры, изготавливается в несколько этапов.

Изготовление косоуров

Сначала следует подготовить шаблон, представляющий из себя прямоугольный треугольник, катеты которого равны глубине проступи и высоте подступенка. Для удобства треугольник следует закрепить на направляющую рейку, как на фото. С помощью данного шаблона размечаем косоур и вырезаем лишнее циркулярной пилой. Необходимо помнить, что в самой тонкой части ширина косоура не должна быть меньше 15 см.

Далее можно приступать к установке опорного столба. Предварительно в столбе необходимо выдолбить паз, в который будет вставлен косоур.

В углу сооружаем импровизированную опорную конструкцию, которая будет распирать пристенный косоур и служить основой для забежных ступеней.

Верхние концы косоуров закрепляем с помощью металлических уголков.

После того, как несущие элементы будут закреплены, должно получится следующее:

При установке косоуров важно отслеживать уровень, чтобы впоследствии ступеньки легли строго горизонтально. Наиболее распространенной ошибкой неопытных мастеров является то, что за горизонтальность принимается параллельность полу. Но пол может быть неровным, поэтому определять данный параметр необходимо только при помощи уровня.

Как сделать забежные ступени

Забежные ступени вырезаются из прямоугольной доски 900х900х40 мм. Для лестницы с поворотом на 90 градусов будет достаточно трех ступенек. Чтобы их сделать, делим доску на три части линиями, выходящими из одного угла. Вырезанные ступени подгоняем по длине.



Определившись каким лаком покрыть лестницу, наносим на ступени как минимум 3 слоя.

Монтаж лестницы с забежными ступенями

Чтобы закрепить забежные ступени, в столбе вырезаются пазы, высота которых чуть меньше толщины доски. Так мы обеспечим надежную фиксацию ступенек с внутренней стороны лестницы. А с внешней стороны — дорабатываем опорную конструкцию, чтобы на нее можно было положить ступеньки.

С внешней стороны лестничного марша поворотные ступени прикручиваются к опорному каркасу с помощью саморезов. Внутренние концы ступенек вставляются в распилы и для усиления конструкции проклеиваются клеем ПВА, смешанным с опилками.

Далее крепим прямые ступеньки с помощью длинных саморезов с утопленными головками. Нижний лестничный марш будет сделан на тетиве, чтобы скрыть выступающий угол забежной ступени.

Конец тетивы обрезаем под прямым углом относительно пола, чтобы можно было установить входной столб.

Установка перил

Теперь необходимо установить балясины. Иногда их крепят снизу через ступеньки с помощью саморезов, но такой способ ненадежен. Лучше использовать шканты — деревянные стержни цилиндрической формы.

Для этого в ступенях высверливается отверстие, диаметр которого немного меньше сечения шканта, и заполняется клеем. Аналогичное отверстие делается в балясинах, причем очень важно, чтобы оно было точно по центру. Если балясина имеет прямоугольную форму, то центр определяется как пересечение диагоналей прямоугольника. Постарайтесь как можно точнее просверлить отверстия, чтобы они получились строго вертикальными, ведь от этого будет зависеть положение балясин.

Между первым и последним столбом натягивается веревка, по которой на всех балясинах отмечается угол наклона перил. Далее по нанесенным меткам срезаются верхушки стоек. Таким образом мы подготавливаем балясины для установки поручня.

Поручень можно закрепить при помощи простых саморезов (впотай), а места крепления скрыть шпатлевкой.

Одномаршевая лестница с забежными ступенями готова. Вот что у нас получилось.

При таком способе изготовления нагрузка на нижнюю поворотную ступень будет действовать вдоль волокон дерева, что нежелательно, так как это ослабляет конструкцию. В этом случае потребуется дополнительно укрепить ступень подпоркой, что мы и сделали.

Оцените статью: Поделитесь с друзьями!

Лестница с забежными ступенями: что это такое, п-образная

Лестница с забежными ступенями придумана специально для того, чтобы сэкономить пространство в помещении. Она представляет собой конструкцию популярного типа. Отличительными чертами является комфорт, практичность, эстетичность.

Лестница с забежными ступенями придумана специально для того, чтобы сэкономить пространство в помещении.

Лестница с забежными ступенями придумана специально для того, чтобы сэкономить пространство в помещении.

Что такое лестница с забежными ступенями

Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы. В этом случае прибегает к изделию, имеющему именно забежный вид ступеней. Оно поделено на два марша с участком винтового устройства между ними.

Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы.

Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы.

Плюсы и минусы забежных лестниц

Данное устройство обладает как преимуществами, так и недостатками. Например, к положительным характеристикам относится:

  • Экономия места – жильцы сталкиваются с трудностью нехватки помещения для расположения стандартной лестницы на втором этаже. Данный вариант не требует большой площадки, благодаря своим небольшим параметрам впишется в любое помещение.
  • Внешний вид – стильный, современный, эстетичный. Красиво смотрится в различных стилях интерьера.
  • Экономность – исходя из модели, материала может понадобиться значительно меньше, чем для обыкновенной конструкции.
  • Плавный поворот – такой критерий очень удобен в передвижение по дому.
  • Материал – изготовить устройство можно практически из любого материала, ограничения отсутствуют.

К минусам относят следующие факторы:

  • Из-за компактности разойтись двум людям на лестнице затруднительно.
  • Выполнение расчетов сложное. Это обусловлено конструктивными особенностями изделия.
  • Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы.
    Частый вариант, когда пространство не разрешает произвести монтаж стандартной одномаршевой лестницы.

Каким критериям должны соответствовать лестницы

Главный принцип, которому отвечает любое изделие – безопасность. При этом использование сооружения должно быть комфортным. Данные ступени обладают сложной конструкцией, соответствующей обоим требованиям.

Лестница отвечает таким критериям:

  • В установке устройства базовым является пропорциональность. Ступеньки обязаны находиться на одинаковом расстоянии одна от другой по длине всего пролета. Стандартное расстояние не больше 160 миллиметров, но при этом не меньше 100.
  • Поступи предоставляется повышенное внимание. На тесных участках советуют расстояние в 100 миллиметров. В центре глубина составляет 200, на широких не превышают 400.
  • Непременно должны быть перила высочайшего качества. Высота лестничного ограждения обладает амплитудой от 900 миллиметров до 1200.
  • Ширина пролета начинается от 900 миллиметров. Данный критерий зависит от индивидуальных, конструктивных свойств лестничной модели. При желании критерий увеличивают.
  •  Диапазон вышины устанавливается 190-200 сантиметров. Уровень зависит от человеческого роста, цифра может варьироваться. Оптимальный параметр рассчитывается по следующей формуле: к росту человека добавить 100 миллиметров.
  • Максимальный угол наклона не выше 45 градусов. Комфортный составляет 30 градусов.
  • Численность ступеней обычно от 15 до 18 штук.
  • Изделие должно быть способным выдержать большую массу, изготовлено из прочного материала, быть устойчивым.
  • Максимальное нависание поступи составляет 5 миллиметров.

Учитывая все вышеперечисленные технические требования, устройство будет комфортным, безопасным. Не стоит забывать о критериях ГОСТа:

  • глубина – 40 сантиметров;
  • максимальная глубина – 10 сантиметров;
  • глубина центра – 20 сантиметров;
  • высота перекрытия – минимум 2 метра.

Важно! Требованиям ГОСТ необходимо обязательно следовать. В противном случае конструкция не прослужит длительный промежуток времени.

Типы конструкций забежных лестниц

Забежное устройство имеет несколько разновидностей:

  • Винтовые – является самым привлекательным и компактным видом.
  • Г-образные – обладают поворотом на 90 градусов, занимают мало пространства, вполне компактные.
  • П-образные – поворотный градус составляет 180.
  • Криволинейные – сооружения с плавными поворотными линиями.
  • На косоуре – стандартный дизайн, в качестве опоры служит одна балка (косоур), размещенная посередине пролета.
  • На тетивах – удерживание происходит с помощью двух деревянных тетив. Для больше надежности их скрепляют прутом, изготовленным из металла.

Чаще всего лестницы с забежными ступенями используются п-образного типа. Хотя каждый вариант имеет свои преимущества. Основная черта – компактность. Месторасположение ступеней разное: в верхней, нижней части или посередине пролета.

Чаще всего лестницы с забежными ступенями используются п-образного типа.

Чаще всего лестницы с забежными ступенями используются п-образного типа.

Из каких материалов изготавливают лестницы забежного типа

Лестничные изделия производятся из бетона, металла, дерева или стекла. Самыми популярными являются деревянные, металлические или комбинированные – несущий каркас металлический, ступени выполнены из дерева.

Лестничные изделия производятся из бетона, металла, дерева или стекла

Лестничные изделия производятся из бетона, металла, дерева или стекла

Дерево всегда было классикой. Оно привлекательное, прочное, экологически чистое, легкое по весу. Металл обладает практически такими же достоинствами, кроме массы.

Дерево всегда было классикой.

Дерево всегда было классикой.

Должное внимание надобно уделять характеру материала. Если оно будет минимальным, произведенный из него продукт станет непрочным и недолговечным. Рекомендуют требовать сертификаты и внимательно изучать внешний вид.

Должное внимание надобно уделять характеру материала.

Должное внимание надобно уделять характеру материала.

Как сделать забежную лестницу самостоятельно

Система забежной лестницы непростая из-за своих индивидуальных особенностей. Чтобы сделать ее самостоятельно необходимо составить чертеж, произвести расчет таких размеров: длина, ширина, высота. Также необходимо учитывать площадь комнаты и размеры устройства. Затем выполнить этап:

  • определиться с ее месторасположением;
  • рассчитать высоту от начала до второго этажа и ширину проема;
  • отмерить четкую численность ступеней;
  • выбрать материал и вид строения: будет ли она на одном косоуре или иметь какой-либо другой тип.

Видео: Как сделать лестницу с забежными ступенями своими руками?

Расчет размеров и создание чертежей

Надобность в самостоятельном составлении чертежа отпадает. Существуют способы, благодаря которым данный процесс выполняется быстро. Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Например, специальные компьютерные программы, сайты, приложения, с помощью которых можно рассчитать высоту и длину лестницы.

Некоторые используют уже готовые чертежи. Найти их можно в интернете, затем подобрать подходящий. Но надобно быть внимательным: могут попасться неправильные измерения, которые не годятся для эксплуатации.

Некоторые используют уже готовые чертежи.

Некоторые используют уже готовые чертежи.

Еще один вариант – онлайн-калькулятор. Он является самым удобным для выполнения расчетов. Главный плюс – корректировка заданных цифр. Процесс происходит автоматически, пользователь получает чертеж на основе указанных значений.

Еще один вариант - онлайн-калькулятор.

Еще один вариант – онлайн-калькулятор.

Часто прибегают к методу пропорций. Используется он для изделий, имеющих г-образную и п-образную форму. В таком варианте необходимо выполнить дальнейшие действия:

  • На проекте выполняют разметку середины марша, по ней проводят прямую, на которой отображают отдельные части, равные ширине поступи.
  • Посредине забежных и прямых ступеней отмечают рубеж.
  • На половине поворотной площадки выполняется точная отметка, по ней обозначается участок.
  • От черты откладывается примерно половина размера ступеней.
  • От проверенной численности ступеней вычитается количество прямых линий, получившихся по схеме. На середине участка стоит помнить о проверке глубины. Если он рекомендованного – число ступеней понижают.

Инструменты для создания лестницы

Для создания лестницы необходимы такие инструменты, как электрический лобзик (можно ручной), электродрель, измерительная лента или рулетка, шуруповерт, саморезы, уголки из железа, циркулярная пила, карандаш, молоток.

Инструменты для создания лестницы

Инструменты для создания лестницы

Особенности сборки и монтажа забежной лестницы

Для производства данного устройства необходимо придерживаться определенной инструкции:

  • Первым делом изготавливают балки. На подобранном материале производят образец треугольной формы. Высота и углубление ступеней равна катетам треугольника. Делается разметка, циркулярной пилой вырезается косоур.
  • В столбе выдалбливается стержень для вхождения косоура.
  • В поворотной части производиться монтаж базы для ступенек.
  • В верху балки фиксируется. Для этого используются металлические уголки. Детали должны быть на одинаковом уровне, тогда будущая конструкция имеет ровный вид.
  • В забежной части вырезаются порожки. В общей сложности их надобно примерно три, четыре. Панель из дерева делят на надлежащую численность частей с помощью линии, идущей из одного ее угла.
  • Длина ступеней обязана быть равной.
  • Лакированием рекомендуют заниматься перед установкой. Покрытие лаком выполняется в три слоя.
  • Для фиксации ступеней в столбе делаются пазы. Чрезмерно широкие не нужны, иначе не будет удерживаться.
  • В дополнение смазывают клеем и производят фиксацию саморезами.
  • Чаще перила просто прикручиваются саморезами или шкантами к главной конструкции.
  • Затем их надобно точно подогнать по размеру: натягивают шнур от первого до последнего столба, отмечают уровень. По нему обрезают столбики.
  • Крепиться поручень.
  • Создается опалубка.
  • Производят укладку арматуры, образующую форму ступеней.
  • Замешивают раствор: песок, цемент, щебень.
  • Заливают ступени, выравнивают их. В процессе застывания постоянно увлажняют, чтобы избежать появление трещин.

Видео: Изготовление и монтаж забежной ступени. Мастер-класс

Обратите внимание! Перед созданием опалубки обязательно следует предусмотреть временные балки. Они нужны для удержания бетонной нагрузки.

Нюансы установки готового комплекта

К нюансам монтажа готового комплекта относиться:

  • Установка места крепления ступеней на пристенной балке до ее установки на стену. Таким образом, процесс происходить гораздо удобнее.
  • Производить монтаж в одиночку сложно. Лучше найти себе напарника, который сможет помочь в этом деле.

При установке и создании маршевых лестниц надобно учитывать механику движения человека, также правильный расчет угла наклона и число ступенек помогут легко спускаться, подниматься по конструкции.

Винтовые лестницы рекомендуют применять в маленьких помещениях. Служат вспомогательным прибором для подвала или чердака. Удобная для поднятия на верхние этажи.

Видео: Рабочие моменты изготовления лестницы

Дополнительная информация! Готовое изделия придется подгонять под габариты помещения, где будет происходит его установка. Процесс займет больше сил и времени, чем его производство.

Теперь понятно, что это такое и какой вид имеют забежные ступени. Благодаря им предоставляется возможность создать оригинальную, компактную лестницу. Причем выполнить процесс можно самостоятельно.

Благодаря им предоставляется возможность создать оригинальную, компактную лестницу.

Благодаря им предоставляется возможность создать оригинальную, компактную лестницу.

Чертежи плана лестничной клетки.

Видеоруководство по установке

Найдите план лестницы, наиболее близкий к требуемому, и позвоните нам, чтобы узнать цену 01952 608853

Прямая лестница

Предлагаем полный спектр прямых лестниц. Все сделано по меркам. мы предлагаем полный выбор ширины лестницы и высоты этажа.

Найдите план, близкий к тому, что вам нужно, и позвоните нам, чтобы узнать цену.

01952 608853
Выберите стиль модели лестницы

Видеоруководство по установке

- Прямая лестница

Каталог чертежей плана прямой лестницы Без перил
График роста и развития

Чертежи в плане прямой лестницы с левой балюстрадой

Чертежи прямой лестницы с правой балюстрадой

Планы лестничных маршей в квартал

Подборка чертежей планировок лестничных клеток на четверть лестничной площадки.Эти конструкции служат руководством, чтобы помочь нам разработать требуемый дизайн.
Все размеры полностью настраиваются.

Расположение лестниц с левым поворотом на четверть лестницы Без поручней

Левый поворот на 90 °, четверть лестничной площадки Планы лестниц с поручнями

Лестницы, созданные вокруг вас

Схема лестниц для лестницы в четверть правого поворота Без перил

План лестницы с поворотом направо на 90º Планы площадок с четвертью поворота с поручнем

Чертежи проекта лестницы с одинарной забежной головкой

Линия однооборотных лестниц с 3 ступенями.
Эти проекты служат руководством, чтобы помочь нам разработать требуемый дизайн.
Все размеры полностью настраиваются.

Чертежи плана лестницы с одинарной забежной головкой, поворот влево без поручня Каталожные чертежи плана лестницы с одинарной забежкой влево с поручнем - одинарная намотка
Чертежи одинарного змеевика, поворот вправо, без поручня Чертежи лестницы для забивки воздушных змеев Правый поворот с поручнем

Одноповоротные лестничные марши с забегом (минимальная ширина)

Выбор планов расположения лестниц на чердаке с минимальной шириной лестницы, подходящей для доступа к переоборудованным чердакам с одной спальней.

Размеры настраиваются.

Левый поворот Лофт забежная лестница Выбор плана минимальной ширины Без поручня Чертежи лестницы забежной лофт с поворотом влево минимальная ширина с балюстрадой
Чертежи узкой ширины поворота вправо для лофтов Без поручней Чертежи компактных лестниц с подъемным механизмом лофта с правым поворотом и поручнями

Двойное забежное устройство Чертежи компоновки лестницы

Подборка типовых чертежей компоновки лестницы с двойным поворотом.Здесь нарисована стандартная ширина и высота пола.
Эти проекты служат руководством, чтобы помочь нам разработать требуемый дизайн.
Все размеры полностью настраиваются.

Планы лестниц с двойной забежкой и направляющими, левый поворот без перил Чертежи лестницы с двойным забежным механизмом с указанием размеров - левый поворот с поручнем
Чертежи лестницы с двойным забежным механизмом, поворот направо без перил Папка с чертежами плана двойной забежной лестницы - поворот направо с поручнем

План лестницы с двойным поворотом на четверть

Для домов с немного большим пространством, чем обычно, эти чертежи лестницы с двойным поворотом на четверть лестничной площадки могут стать основой для большой лестницы.

Чертежи лестницы с двойным поворотом влево и четвертью Без поручня
Схема лестницы с двойным поворотом влево и перилами Чертежи лестничной площадки с двойным поворотом вправо без поручней Конструкции лестничных площадок с двойным поворотом направо С балюстрадой

Полу лестницы

Лестницы с деталью площадки, показанной на изображении выше, известны как лестница с половиной лестничной площадки, у нас есть выбор из доступных чертежей с планом лестницы с половиной лестницы.

Схема расположения лестниц на полу лестницы левого поворота без поручней

Лестница лестничного марша Half Space с поручнем
Схема подъема и подъема
Измерение прямой лестницы
Информация
Правый поворот на полоборота Чертежи компоновки лестницы Без поручней План посадки с поворотом вправо с поручнем

План лестницы для экономии пространства на четверть поворота

Левый поворот

Правый поворот

В Stairplan мы привержены качеству - приходите и посмотрите наши лестницы в выставочном зале.
Планы лестниц для экономии места
.

Создание забежных лестниц

10:59

71 - Основы лестницы

16:55

5451 - Создание лестницы

11:49

5452 - Создание лестничной площадки

4:46

406 - Добавление стеклянных панелей или панелей кабельных направляющих к лестнице

3:20

10097 - Лестница по периметру

5:54

373 - Изменение размера секций лестницы

3:53

375 - Глубина ступени лестницы, автоматические ступени, фиксирующие ступени и заданная высота ступеней

13:53

378 - Управление отображением плана деталей лестницы

7:00

379 - Настройка форм лестничных площадок

3:41

381 - Отображение перемычек, балясин, перил и перегибов лестниц на виде

2:25

383 - Стартовые ступени и расклешенные лестницы

2:59

384 - Чертеж бетонных лестниц с наклонными подступенками

4:21

386 - Внешняя лестница от палубы к ландшафту и индивидуальные лестничные перила

9:26

387 - Создание пандуса для инвалидных колясок

7:33

388 - Рисование изогнутой лестницы

4:18

390 - Варианты стен лестницы: частичные перила, стена под лестницей, лестничная клетка

3:14

392 - Выравнивание лестниц между этажами

3:21

393 - Здание U-образной забежной лестницы

16:20

404 - Дизайн обшивки стен и лестниц

4:19

394 - Создание забежной лестницы

7:21

395 - Заключение только части лестницы между двумя стенами

.
