Размеры листов профнастила и профлиста для забора — sdelayzabor.ru

admin 0 комментариев

Содержание

  • 1 Маркировка профлиста
  • 2 Размеры профнастила марки С8
  • 3 Размер профлиста для забора марки С10
  • 4 Размеры профлиста марки С20
  • 5 Размеры профлиста С21

Профилированный лист является одним из наиболее распространенных строительных материалов, применяемых для кровельных и отделочных работ, для возведения ограждений и строительства каркасных конструкций. Это гофрированные листы оцинкованного металла, которые могут иметь полимерное покрытие или обходиться без него. Зная размеры профнастила для забора, можно подобрать оптимальный вариант для конкретного вида работы.

Профлист — универсальный материал с широкой гаммой расцветок

Различные виды металлопрофиля отличаются многими параметрами. Обычно указываются такие размеры: высота гофры, общая ширина листа, рабочая ширина, толщина металлического листа.

Маркировка профлиста

Все виды профнастила подразделяются на 3 категории, в зависимости от предназначения. Они обозначаются разными буквами:

  • С — профлист стеновой, предназначенный для всех видов облицовочных работ, а также для возведения ограждений. Отличается доступной стоимостью и надежностью. Волна приподнята на 4-44 миллиметра.
  • Н -профлист кровельный. Способен выдерживать значительные давящие нагрузки. Высота гофры — более 44 миллиметра.
  • НС — профлист универсальный, который можно применять для любых работ. Гофра может иметь подъем 35-44 миллиметров.

Нельзя говорить о том, что профлист разного назначения имеет стандартные размеры. Различные марки продукции различаются своими габаритами и другими характеристиками. Например, размеры профлиста для забора будут отличны от габаритов кровельного профнастила.

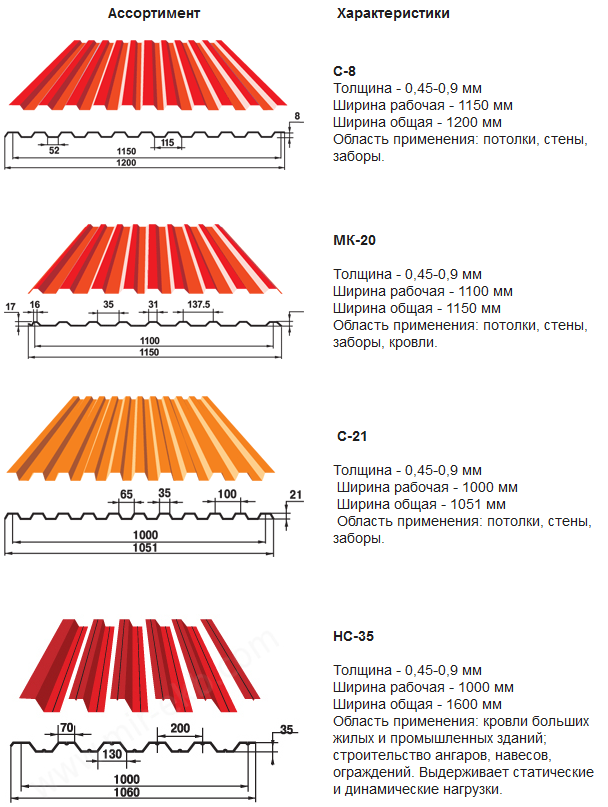

В качестве примеров разберем наиболее популярные и доступные типы металлического профиля, такие, как С8, С10, С20, С21, указав их особенности и размеры.

Размеры профнастила марки С8

Одним из наиболее экономичных вариантов считается С8. Он широко применяется для возведения временных конструкций, ограждений, обшивки стеновых поверхностей. Благодаря малой высоте гофры, С8 можно использовать для подшивки подвесных потолков. Листы не забирают пространство у внутреннего объема помещения. Небольшой вес листа С8 дает возможность использовать для его монтажа легкие деревянные каркасы. Тем самым уменьшается себестоимость строительства.

Для кровельных работ профилированный настил С8 не рекомендуется применять ввиду его недостаточной жесткости.

Размеры листа С8:

  • Общая ширина — 1,2 метра;
  • полезная (рабочая) ширина — 115 см;
  • толщина металлического профиля — 0,4-0,8 мм;
  • высота гофры — 8 мм;
  • шаг волны между соседними ребрами — 115 мм.

Другие виды стенового профнастила допустимо использовать для кровли при соблюдении определенных условий.

Размер профлиста для забора марки С10

Это оцинкованный лист с небольшой высотой волны, позволяющий создавать сложные конструкторские и дизайнерские решения.

Сферы применения профильного листа С10:

  • Отделочные работы на стеновых конструкциях.
  • Материалом С10 обшивают здания внутри, изготавливают подвесные потолки.
  • В качестве временных ограждений на стройплощадках и прочих объектах.
  • Листы С10 используются для строительства заборов.

Если применять лист С10 в качестве элемента кровли, то необходимо обеспечить значительный угол наклона крыши. Это необходимо для того, чтобы избежать возможных весовых нагрузок в виде снега, которые могли бы продавить металлопрофиль.

Размер профлиста для забора С10

Размеры С10:

  • Общая ширина — 1,16 метра;
  • полезная (рабочая) ширина — 110 см;
  • толщина металлического профиля — 0,4-0,8 мм;
  • высота гофры — 10 мм;
  • шаг волны между соседними ребрами — 100 мм.

Размеры профлиста марки С20

Размеры профнастила С-20

Это прочные листы оцинкованного металла, в разрезе имеющие форму трапеции или волны. Применяется в самых различных областях строительства:

  • Для кровельных работ. Шаг обрешетки при использовании С20 должен быть не более 40 см.
  • С20 применяется для изготовления сэндвич-панелей.
  • Изготовление жестких конструкций. В качестве основы, для монтажа С20, должен использоваться усиленный профиль.
  • Обшивка стен зданий, гаражей, ангаров, мастерских и прочих построек.
  • Обустройство перегородок внутри зданий.
  • С20 применяется для изготовления надежных заборов.

Размеры листа С20:

  • Общая ширина — 1,15 метра;
  • полезная (рабочая) ширина — 110 см;
  • толщина металлического профиля — 0,45-0,7 мм;
  • высота гофры — 18-20 мм;
  • шаг волны между соседними ребрами — 137,5 мм.

Размеры профлиста С21

Размеры профнастила C21

Это листы трапецевидного профиля. Стандартные длины листов составляют 6, 3 и 2 метра. Несмотря на то, что данный профлист относится к категории стеновых материалов, области его применения гораздо шире:

  • Облицовка стен и фасадов зданий.
  • Строительство заборов из С21 позволяет создавать долговечные и жесткие конструкции.
  • С21 позволяет возводить легкие здания по бескаркасной технологии.
  • Монтаж кровли, имеющей разреженную обрешетку. Панели С21 имеют высокую гофру, поэтому обладают повышенной несущей способностью. Используется для любых уклонов кровли.
  • Из листов С21 изготавливают качественные сэндвич-панели.
  • Обшивка деревянных сооружений, павильонов, гаражей, хозпостроек.
  • Из С21 возводят красивые и прочные заборы, в том числе ограждения для промышленных предприятий.

Размеры листа С21:

  • Общая ширина — 1,051 метра;
  • полезная (рабочая) ширина — 100 см;
  • толщина металлического профиля — 0,4-0,8 мм;
  • высота гофры — 21 мм;
  • шаг волны между соседними ребрами — 100 мм.

Какой бы виды профлиста вы ни выбрали для своих нужд, вначале узнайте их размеры, чтобы изготовить конструкцию с минимальным количеством отходов. Приобретайте профнастил с запасом около 1 погонного метра, так как листы будут перекрывать друг друга. Возможно, потребуется запас и более 1 метра, если сооружается, например, длинное ограждение.



Поделиться записью

Случайные записи

Популярные записи

© Copyright 2020 sdelayzabor.ru · все о заборах и прочих видах ограждений в одном месте. Все права на содержание опубликованных на сайте sdelayzbor.ru материалов защищены в соответствии с российским и международным законодательством об авторском праве и смежных правах. Использование материалов сайта допускается только при условии проставления прямой обратной ссылки. 12+

длина, ширина, вес, вид профиля по ГОСТ-24045

Профилированный настил – высокопрочный листовой стройматериал. Широко применяется в частном и коммерческом строительстве в качестве кровельного, заборного материала, несъемной опалубки, листовой арматуры, в процессе монтажа навесных фасадов, в качестве основного материала при внутренней и наружной отделке стен. Производится методом гнутья на специальном профилегибочном оборудовании из листовой или рулонной тонкокатаной стали с цинковым, полимерным или лакокрасочным покрытием.

Сфера применения определяется маркой. Профилированные настилы разделяют на стеновые (С), несущие (Н), универсальные (НС). Исходя из технических характеристик — тип покрытия, несущая способность, —  определяется перечень работ, в которых допустимо использование того или иного вида профлиста.

Требования к стальному профнастилу: ГОСТ, материал изготовления

Основным документом по отношению к профилированным настилам служит ГОСТ 24045-2010 «Профили стальные листовые гнутые с трапециевидными гофрами для строительства».

Как упоминалось выше, исходным материалом для производства профилированных настилов служит тонкокатаная сталь. Для настилов без декоративно-защитного лакокрасочного слоя — сталь групп ХП и ПК с толщиной цинкового покрытия класса I и нормальной разнотолщинностью HP по ГОСТ 14918.

Профили с декоративно-защитным лакокрасочным слоем производятся из окрашенного проката группы ПК по ГОСТ 30246. В свою очередь качество лакокрасочного или полимерного слоя, его толщина и цвет регулируются требованиями ГОСТ 30246.

Важно! Толщина стали без учета толщины защитного цинкового слоя, лакокрасочного или полимерного декоративно-защитного покрытия должна составлять от 0,4 до 1,0 мм для стеновых марок и от 0,5 до 1,5 мм — для несущих.

Нередко недобросовестные производители профилируют китайскую сталь толщиной 0,3-0,37 мм, что, несомненно, сказывается на качестве профнастила. Определить разницу без специального оборудования крайне сложно, поэтому приобретая профлист, доверяйте только проверенным производителям.

На заводе ООО «НТК» в процессе производства профилированного настила используется только качественная сталь соответствующей толщины. Контроль ведется на всех этапах: от приемки сырья до готовой продукции.

Виды профиля: волна, трапеция

Жесткость и деформационную стойкость стальному листу придает профилирование. Чем выше гофр, тем выше несущая способность профлиста. Различают несколько видов профилирования, но наиболее популярные — «трапеция» и «волна».

Волнистый профнастил по форме напоминает шифер, обладает теми же преимуществами что и любой другой профлист – легкость, прочность, долговечность, за исключением несущей способности. Максимальная нагрузка для профлиста с трапециевидным типом гофра значительно выше.

Профнастил с трапециевидным гофром может обладать разным типом «рисунка». Например, стеновым маркам характерна равная удаленность невысоких гофр – это позволяет увеличить эстетическую привлекательность, несущим свойственно наличие дополнительных ребер жесткости и более высокий уровень профилирования, что увеличивает прочность листа.

Поперечное сечение профиля НС-20

Поперечное сечение профиля Н-57

Размеры листа: длина и ширина профнастила

Размер листа профнастила – величина непостоянная. Длина листа профнастила может регулироваться заказчиком, в то время, как ширина напрямую зависит от высоты гофра. Ширина стандартной стальной заготовки – это ширина рулона стального проката, используемого в процессе производства.

Ширина профнастила в зависимости от марки

Марка профнастила

Высота гофра, мм

Ширина, мм

общая

полезная

С-2,5

2,5

1240

1200

С-8

8

1200

1150

С-10

10

1190

1150

НС-20

20

1130

1080

НС-44

44

1080

1010

Н-57

57

1025

965

Н-60

60

930

860

При расчете количества профнастила ориентироваться следует на показатели полезной ширины.

Наиболее популярная длина профнастила – 1,8 – 2 метра. Именно такой размер актуален для строительства забора, поэтому большинство производителей предпочитают выпускать профлист, руководствуясь этим негласным стандартом.

Важно! В кровельных работах использование листа малой длины может отразиться на качестве покрытия в общем. Наличие большого количества стыков, увеличивает не только количество креплений, но расход материалов, учитывая, что нахлест соседних листов верхнего и нижнего ряда должен составлять не менее 20 см.

Приобретая профнастил для крыши у производителя, вы можете оговорить длину листа в процессе заказа. Отсутствие стыков по длине ската позволит сэкономить на материалах и креплении, ускорит процесс монтажа, повысит уровень эстетической привлекательности кровли, упростит обслуживание и продлит срок ее эксплуатации.

Чтобы заказать качественный стальной профнастил нужной длины, свяжитесь с менеджером ООО «НТК»!

Вес профнастила

Вес профнастила зависит от толщины стального проката. Расчет, как правило, осуществляется для погонного и квадратного метра. В зависимости от толщины стали, используемой в процессе производства, одна и та же марка профлиста может обладать разными показателями массы.

Масса (усредненный вес) профнастила*

Марка

Толщина проката

Масса погонного метра длины, кг

Масса полезного кв.м, кг

С-8

0,4

4,45

3,87

0,45

4,93

4,29

0,5

5,42

4,72

0,55

5,91

5,15

0,6

6,41

5,57

0,7

7,39

6,43

0,8

8,37

7,29

С-10

0,4

4,45

4,05

0,5

5,42

4,93

0,55

5,91

5,37

0,6

6,41

5,83

0,7

7,39

6,72

0,8

8,37

7,64

НС-20

0,4

4,45

4,45

0,45

4,93

4,9

0,5

5,42

5,4

0,55

5,91

5,9

0,6

6,41

6,4

0,7

7,39

7,4

0,8

8,37

8,4

Н-57

0,6

5,62

7,5

0,7

6,48

8,7

0,8

7,35

9,8

Н-60

0,65

6,9

8,17

0,7

7,39

8,75

0,8

8,4

9,94

0,9

9,3

11

*данные в таблице усреднены и приведены в ознакомительных целях, в зависимости от ширины листа вес погонного метра длины может незначительно отличаться.
