Монтаж дымохода из сэндвич труб своими руками. Пошаговая инструкция

Большую популярность в России имеют сэндвич дымоходы, которые обладают рядом неоспоримых преимуществ. Имеет смысл рассмотреть подробнее и пошагово. Монтаж сэндвич труб своими руками довольно прост, себестоимость его невелика, он имеет прекрасные эксплуатационные характеристики, сделать его можно своими руками.

Содержание

Описание

Если говорить кратко, то монтаж труб сэндвич дымохода — это фактически инсталляция трубы меньшего диаметра в трубу большего диаметра. При этом образуется внутреннее пространство, которое заполняется негорючей субстанцией. Чаще всего это бывает минеральная вата. Минеральная вата может быть трех видов (согласно ГОСТУ 52953) и состоять:

  1. Из шлаков.
  2. Стекловолокно.
  3. Каменная вата.

Стандартное наполнение сэндвич-дымохода

Все эти виды имеют различные коэффициенты к механическому воздействию, содержанию влаги, теплопроводности. Минеральная вата не воспламеняется, является прекрасным утеплителем, имеет низкий коэффициент теплопроводности. Проще всего работать с каменной ватой. Она имеет характеристики:

  1. Теплопроводность от 0,078 до 0,125 ватта на метр Кельвин.
  2. Выдерживает нагрев до 620 градусов по Цельсию.
  3. Имеет хорошую гигроскопичность.

В специализированных магазинах минеральную вату можно приобрести в виде:

  • плит;
  • матов.

Этот утеплитель технологичен, им обрабатывают в частном доме обычно элементы из дерева:

  • стены;
  • стропила;
  • брус;
  • потолки.

«Плюсы» сэндвич дымоходов

Преимущества сэндвич-дымоходов из нержавеющих труб:

  1. Простая оперативная установка.
  2. Сравнительно небольшая (если сравнивать с каменными дымоходами).
  3. Малый вес.

Важная деталь: стенки из нержавейки дают повышенный воздушный поток, этот материал имеет минимальный коэффициент шероховатости гладкие стенки обеспечивают высокую тягу. При этом сажи накапливается минимальное количество. Такие конструкции легко поддаются очистке.

Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:

  1. Печь, камин 340 — 660 градусов.
  2. Банная печь 420 — 720 градусов.
  3. Газовый котел 125 — 210 градусов.
  4. Котел, работающий на угле 520 — 730 градусов.

Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.

Стыки

Огромное внимание следует уделить стыку дымохода и деревянных блоков. В помещении участок примыкания деревянных элементов и трубы в верхней части — это одна из самых важных точек. По принятым нормативам от внутреннего элемента дымохода до деревянных элементов должно быть 38 – 40 см. Весь промежуток заполняется негорючей субстанцией. Если невозможность сделать дополнительное пространство, то его следует дополнительно нарастить. Иногда промежуток можно сократить до 24-28 см, сделать это можно только тогда, если сами деревянные блоки защищены. Такие деревянные блоки как:

  • лаги;
  • обрешетки;
  • стропила.

защищаются с использованием оцинкованного листа металла.

Стык дымохода из нержавейки с деревянной стеной

Делается дополнительно прокладка асбестового полотна толщиной от 5 до 10 мм. Оцинковка не допускает распространение открытого огня, она регулирует равномерное распределение инфракрасного излучения, идущего от трубы. Для сравнения, если дымоход сделан из стали, то расстояние до деревянных конструкций увеличивается до полуметра (это минимум).

Компоновка

Важно в компоновке дымохода — это отсутствие стыков и соприкосновением с остальными блоками. Дымоход непосредственно монтируется в патрубок металлический, он сделан в виде короба. Важен такой параметр как толщина, он должна превышать толщину перекрытия не более чем на восемь сантиметров. Система дымоудаления важна, ее следует рассчитывать еще при проектировании объекта. Соединение труб также существенный элемент, о котором следует знать. Есть два вида компоновки:

  • по дыму;
  • по конденсату.

При монтаже «по дыму» нижняя часть трубы инсталлируется в элемент верхнего колена. При такой комбинации раскаленные газы, не встречая никаких препятствий, движутся вверх беспрепятственно вдоль внутренней поверхности трубы. При втором варианте стыковки внутренний элемент инсталлируется в нижнюю часть. При такой компоновке весь конденсат стекает вниз. Обычно все дымоходы (с учетом появления конденсата) монтируются на инновационных газовых агрегатах. Исходящая температура исходящих продуктов не превышает 200 градусов по Цельсию.

В качестве примера, можно упомянуть: в печах, которые сделаны из металлических листов («буржуйки») температура сжигания составляет порядка 300 градусов по Цельсию, влага выделяется уже при ста градусах. При разогреве устройства, образуется пар, он оседает на внутренние и камеры, образуются капли, которые затем скатываются вниз в специальный сборник. Монтаж дымохода конструкций «сэндвич» рациональнее всего монтировать с учетом появления обильного конденсата.

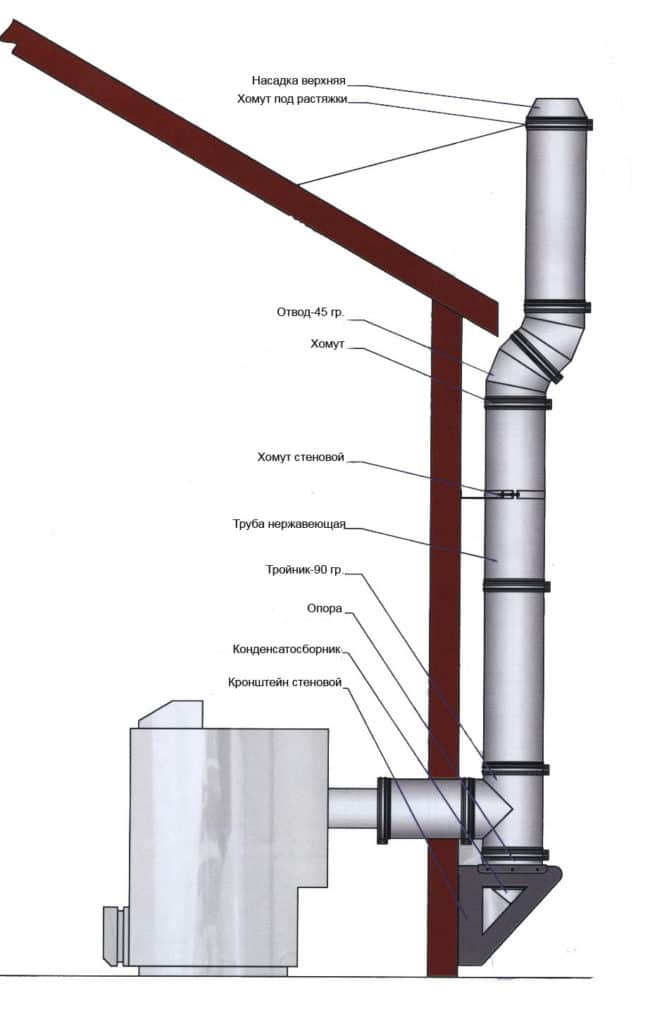

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

  1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
  2. Рассчитывается скат крыши и тройник
  3. Короб, который монтируется, наполняется изолятором.
  4. Герметизируется проходной узел, должна быть видна только прокладка
  5. Крышка закрывается небольшим декоративным лючком.
  6. Стыки обрабатываются пеной-герметиком.
  7. Из дымохода в крайней точки монтируется ревизия.
  8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
  9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
  10. Шов должен быть повернут в сторону дома

Фиксация на крыше

Фиксация через крышу труб из сэндвич-дымохода производится по сходному алгоритму, как и через потолок. Все деревянные элементы при такой технологии имеют высокую протекцию, расстояние при таких обстоятельствах сокращается до 15,5 см.

Расчет делается на то, что в районе кровли дымоход хорошо обдувается воздушным потоком и охлаждается. Этот факт является поводом для уменьшения расстояния до закрытых теплоизоляцией стропил. Подобные правила действуют только тогда, когда кровля изнутри не обрабатывается утеплителем. Если существует теплоизоляция, то применяются те же нормы, как и для внутренних помещений на нижних этажах.

Компоновка трубы

Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.

Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:

  1. Проводится на схеме линия от верхней точки трубы до точки конька.
  2. Проводится от конька линия параллельно горизонту.
  3. Угол между двумя линиями составляет порядка 10 гр.

Монтаж пошагово:

  1. Профнастил устанавливается в отдалении от трубы.
  2. Раздельный блок устанавливается не менее чем на 16 см
  3. Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
  4. Монтируется снятый перед этим лист и фиксируется.
  5. Стыки и швы заделываются герметиком.
  6. Вокруг трубы оборачивается минеральная вата и фиксируется.
  7. Ставится «зонт» для дымохода.

Заключение

Проектирование дымохода делается при составлении общего проекта дома, тогда можно будет системно спланировать расположение всех блоков и стыков в соответствии со стандартами. При этом не потребуется переделывать что-либо, тратя дополнительные ресурсы. Дом соответствует в этом случае нормам противопожарной безопасности.

Подписывайтесь так же на наш Youtube, группу Вконтакте, Яндекс Дзен. Там много полезного и интересного контента!

Монтаж дымохода из сэндвич труб своими руками: инструкция, видео


С целью достижения полного сгорания топлива в агрегате необходимо создать достаточное разрежение в дымовой трубе. Естественная тяга образуется благодаря разнице давлений продуктов сгорания внутри печи и атмосферного снаружи.
Нормальное разрежение способствует подсосу холодного воздуха в камеру горения для исключения недожога топлива и полной эвакуации дымовых газов из печи в дымовую трубу.

Причиной неполного сжигания топлива является неправильная конструкция дымохода, что приводит к попаданию в жилое помещение или на рабочую площадку смертельно опасного для живого организма ядовитого газа окиси углерода CO.

Окись углерода при попадании через легкие в кровь человека образует твердые тромбообразующие частицы, которые через короткое время приводит к удушью, что может сказаться на работе сердца.
В случае нарушений правил сборки дымохода при эксплуатации топливоиспользующих установок, обратной тяги, также может произойти пожар с соответствующими вытекающими последствиями.

Для предотвращения подобных плачевных ситуаций при изготовлении дымоходов и элементов к ним необходимо максимально придерживаться всех правил противопожарной безопасности, строительных норм, а также инструкций по охране труда. Особого внимания требует конструкция для отвода высокотемпературного дыма, проходящая через легковоспламеняющееся деревянное перекрытие. При правильной установке дымовых труб пребывание в деревянных постройках банях, частных коттеджах, домах будет совершенно безопасным.

Предлагается рассмотреть устройство нынешних дымоходов, а именно труб типа сэндвич и особенности их установки, проходящих через деревянные потолочные перекрытия и чердачные пространства.

Монтаж дымохода из сендвич трубы через деревянное перекрытие

Содержание

  1. Понятие
  2. Основные приемы сборки
  3. Организация прохода через потолок
  4. Способ прокладывания через стену

Понятие

Монтаж шибера сэндвич трубы на печь

Труба в виде сэндвича представляет собой объединение двух металлических труб неодинакового диаметра, одна из которых располагается внутри другой. Образовавшийся зазор между ними уплотняется под большим давлением специальным огнеупорным теплоизоляционным материалом базальтовым волокном класса НГ.
С целью упрощения монтажа применяются различные вспомогательные детали:

  • хомуты,
  • отводы,
  • прямые элементы,
  • тройники.

Дымоход с помощью дополнительных изделий собирается легко и интересно как трансформер.
Для достижения максимальной плотности соединений всех деталей дымовой трубы необходимо, чтобы их концы имели различный диаметр.
Край изделия с меньшим диаметром нужно вставить в деталь с большим размером. Принцип такой сборки аналогичен процессу установки труб системы канализации раструбным способом.
С целью прочного соединения деталей дымохода применяют хомуты.

Варианты расположения сэндвич- дымоходов

Основные приемы сборки

Вначале необходимо присоединить двухслойную трубу дымохода к патрубку печи в бане с помощью стартового конуса. Для этого край конуса с меньшим диаметром натягиваем на патрубок печи, а край с большим размером подключаем к прямой линии дымохода.

Дымовая труба печи для бани имеет несложную конструкцию с наименьшим количеством вспомогательных элементов поворотов, отводов для труб и т. д. Это зачастую просто труба, идущая от печи через деревянный потолок, чердак, крышу или стену на улицу.


Устройство обычного дымохода через потолок для банных печей может состоять из таких элементов:
• тип сэндвич служит для удаления дымового газа с печи, дополнительной теплозащитой и предотвращения выпадения конденсата на трубе дымохода;
• стартовый адаптер служит для перехода с одностенной трубы в сэндвич;
• шибер служит для регулировки тяги в трубе дымохода;
• конвектор дымохода служит для дополнительного отбора тепла от дымохода для обогрева помещения;
• проходной узел для потолка служит для прохода через потолочные перекрытия;
• мастер-флеш служит для герметизации прохода дымохода через потолок и чердак;
• оголовок (насадка) завершающий элемент дымохода для предотвращения попадания в систему осадков окружающей среды.

Для обеспечения максимальной защиты стен из легковоспламеняющихся материалов вблизи банной печи применяется панель из минерита с нержавеющим экраном. (см Нержавеющая труба для дымохода )

Организация прохода через потолок

С целью прокладывания дымохода через потолочное перекрытие устанавливается специальный элемент, который создает прочное укрепление трубы и защищает от возникновения пожара.
Для достижения максимального уровня защиты от пожара в месте прохода двухслойной трубы через перекрытие устанавливается в отверстие еще одна металлическая, диаметр которой на 1020 см больше диаметра наружной трубы в виде сэндвича.

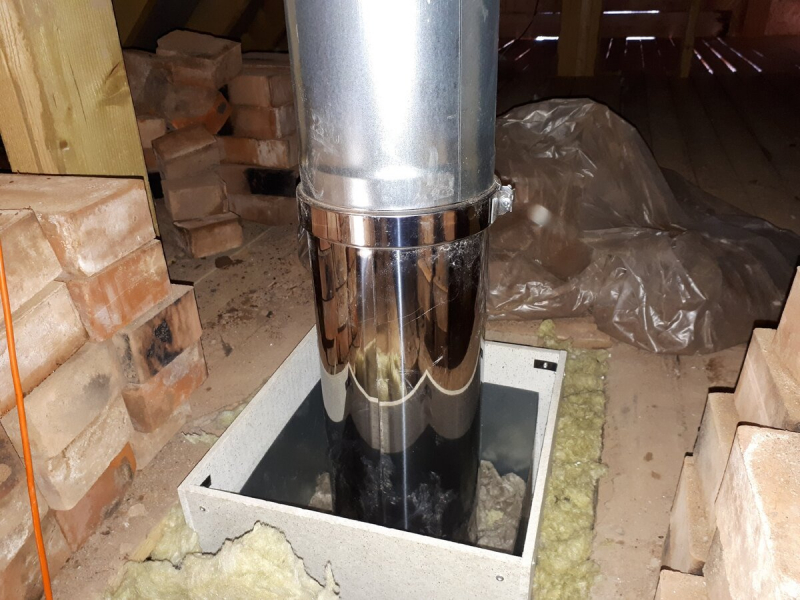

Проход сэндвич-трубы через потолок бани

С лицевой стороны внутри помещения образовавшееся отверстие маскируется декоративной металлической или керамической негорючей насадкой, а с изнаночной стороны в зоне чердака это отверстие забивается любым негорючим материалом (базальтом, керамзитом или песком).
В случае отсутствия защитной трубы большего диаметра можно применить металлический короб, через который протянуть двухслойную дымовую. Образовавшееся при этом пространство между дымоходом и установленным коробом также заложить огнеупорным изоляционным материалом.
Как видно, монтаж дымохода из трубы в виде сэндвича через потолок можно легко сделать собственными руками.

Способ прокладывания через стену

В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену.
Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.

О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.
