Стальной лист - сортамент по ГОСТ

Стальной лист – вид металлопроката, производимый способом горячей прокатки. В результате этого процесса, проходящего при температурах выше порога рекристаллизации стали, получают листовой прокат, для которого характерны окалина на поверхности и невысокая точность размеров. Для получения тонколистовой продукции и улучшения точности размеров горячекатаный лист подвергают холодной прокатке, проходящей при температурах ниже начала рекристаллизации. Для изготовления листов различного сортамента и назначения используются стали – углеродистые обыкновенного качества и качественные, низколегированные, легированные. Для эксплуатации в стандартных условиях применяют прокат из углеродистых сталей, при низких температурах и/или высоких нагрузках используют продукцию из низколегированных марок. Для областей с особыми требованиями по гигиеническим, декоративным и другим свойствам применяют легированные стали.

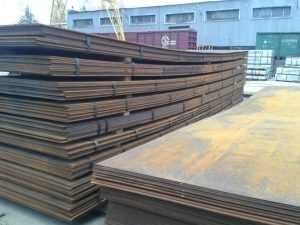

Сортамент горячекатаного стального листа

Сортамент горячекатаной листовой продукции определяется ГОСТом 19903-2015. По точности изготовления разделяют продукцию нормальной и повышенной точности; нормальной, улучшенной, высокой, особо высокой плоскостности; с обрезной кромкой или без нее. Толщина горячекатаных листов – 0,4-160,0 мм. Для стандартных условий часто используется металлопродукция из углеродистой стали обыкновенного качества марки Ст3, для сложных эксплуатационных условий – низколегированная 09Г2С. Горячекатаный лист применяется в качестве подката для холоднокатаного проката или используется как самостоятельная продукция. Листовой прокат востребован в производстве сварных труб и гнутого профиля.
Области применения горячекатаного листового проката:
  • производство котлов и сосудов, предназначенных для работы под давлением;
  • создание мостовых конструкций, эксплуатируемых в стандартных и холодных климатических условиях;
  • автомобиле-, судо- и авиастроение;
  • производство локомотивных рам.
Таблица сортамента стального горячекатаного листа и его весов в соответствии с ГОСТом 19903-2015
Толщина, мм Размеры листа, м х м Масса 1 м2, кг Масса листа, кг
1,5 1x2 11,78 23,56
2,0 1x2 15,7 31,4
3,0 1x2 23,55 47,1
4,0 1x2 31,4 62,8
5,0 1x2 39,25 78,5
6,0 1x2 47,1 94,2
7,0 1x2 54,95 109,9
8,0 1x2 62,8 125,6
10,0 1x2 78,5 157,0
12,0 1x2 94,2 188,4
14,0 1x2 109,9 21,98
14,0 2x6 109,9 1318,8
16,0 1x2 125,6 251,2
16,0 2x6 125,6 1507,2
18,0 2x6 141,3 1695,61
20,0 2x6 157,0 1884,0
22,0 2x6 172,7 2072,4
25,0 2x6 196,25
2355,0
30,0 2x6 235,5 2826,0
32,0 2x6 251,2 3014,4
36,0 2x6 282,6 3391,2
40,0 2x6 314,0 3768,0
50,0 2x6 392,5 4710,0
60,0 2x6 471,0 5652,0

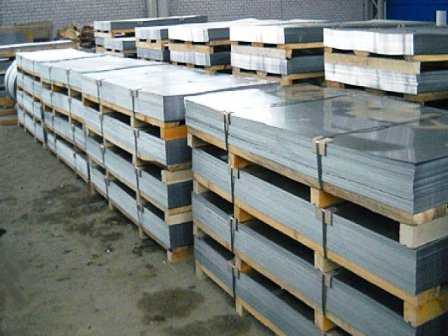

Сортамент стального холоднокатаного листа

В результате холодной деформации горячекатаного проката происходит изменение свойств продукции:
  • повышается точность размеров;
  • улучшается качество поверхности;
  • повышается прочность и твердость;
  • снижаются характеристики пластичности.
При холодной деформации осуществляется наклеп поверхности – образование зерен, вытянутых по оси прокатки. Наклеп частично исправляется рекристаллизационным отжигом, несколько снижающим твердость и прочность и улучшающим пластичность. Выпуск холоднокатаной листовой продукции регламентируется ГОСТом 19904-90, в соответствии с которым толщина листа равна – 0,35-5,00 мм. Таблица размеров и массы холоднокатаных стальных листов
Толщина, мм Размеры листа, м х м Масса 1 м2, кг Масса листа, кг
0,5 1,25x2,5 3,93 7,37
0,6 1,25x2,5 4,71 17,66
0,9 1,25x2,5 5,5 17,17
1,0 1,25x2,5
7,85
24,53
1,2 1,25x2,5 9,42 29,44
1,8 1,25x2,5 11,78 36,80
2,0 1,25x2,5 15,7 49,06
2,5 1,25x2,5 19,63 61,33
Области применения холоднокатаного листового проката:
  • изготовление оцинкованного профнастила;
  • автомобилестроение, листы шириной 2,3 м и толщиной 0,5-2,5 мм называют автолистами;
  • изготовление тары для пищевой продукции – для этой цели используется тонкий прокат с защитным покрытием;
  • производство посуды с эмалевым и другим покрытием;
  • электротехника.

Оцинкованный металлический лист: сортамент и области применения

Производство тонколистовой оцинкованной стали регламентируется ГОСТом 14918-80. В качестве исходной заготовки используется холоднокатаная рулонная сталь. Классы покрытия – повышенный (П), первый и второй. Области применения оцинковки:
  • изготовление профнастила – для повышения эксплуатационных и декоративных характеристик продукции поверх цинкового слоя наносят цветное полимерное покрытие;
  • устройство заземляющего контура;
  • мебельная индустрия;
  • производство бытовых приборов.
Таблица размеров и весов оцинкованного листового проката
Толщина, мм Масса 1 м2, кг Размеры листа, м х м Масса листа, кг
0,5 4,13 1,25x2,5 15,5
0,55 4,52 1,25x2,5 17,0
0,7 5,7 1,25x2,5 21,4
0,8 6,48 1,25x2,5 24,3
1,0 8,05 1,25x2,5 30,2
1,2 9,42 1,25x2,5 35,3
1,5 11,98 1,25x2,5 44,9

Сортамент рифленого листа

Стальной рифленый листовой прокат – строительный материал, имеющий гладкую поверхность с одной стороны и рифление (чечевичное или ромбовидное) – с другой. Сортамент этой продукции регламентируется ГОСТом 8568-77. Толщина основы – 2,5-12,0 мм. Высота выступов – до 30% от толщины основы, но не менее 0,5 мм. Рифленый стальной лист имеет антискользящую поверхность и привлекательный внешний вид, благодаря которым он применяется для:
  • устройства мостиков и переходов;
  • изготовления ступеней;
  • устройства напольных покрытий в лифтах и транспортных средствах;
  • облицовки вертикальных строительных конструкций.
Таблица сортамента рифленого листа и весов металла
Толщина основы, мм, вид рифления Размер листа, м х м Масса 1 м2, кг Масса листа, кг
3 «ромб» 1,5х6 25,1 225,9
3 «чечевица» 1,5х6 24,2 217,8
4 «ромб» 1,5х6 33,5 301,5
4 «чечевица» 1,5х6 32,2 289,8
5 «ромб» 1,5х6 41,8 376,2
5 «чечевица» 1,5х6 40,5 364,5
6 «ромб» 1,5х6 50,1 450,9
6 «чечевица» 1,5х6 48,5 436,5
8 «ромб» 1,5х6 66,9 602,1
8 «чечевица» 1,5х6 64,9 584,1
10 «ромб» 1,5х6 83,0 747,0
10 «чечевица» 1,5х6 80,9 728,1

Просечно-вытяжной лист (ПВЛ): характеристики и области применения

Просечно-вытяжным называется лист, на который наносят просечки различной формы. Сортамент этой продукции соответствует ГОСТу 8706-778. Ячейки расположены в шахматном порядке на одинаковом расстоянии друг от друга. Ширина заготовок – 500, 600, 710, 800, 800, 900 или 1000 мм.
Области применения ПВЛ:
  • устройство ограждений;
  • изготовление мостиков, переходов, вольеров;
  • изготовление сит;
  • установка решеток на оборудование.
Таблица размеров и массы ПВЛ
Марка ПВЛ Размер листа, м х м Масса 1 м2, кг Масса листа, кг
306 1х3 11,8 35,4
308 1х3 12,5 37,5
310 1х3 14,9 44,7
406 1х3 15,7 47,1
408 1х3 16,7 50,1
410 1х3 19,8 59,4
506 1х3 16,4 49,2
508 1х3 20,9 62,7
510 1х3 24,7 74,1
606 1х3 17,2 51,6
608 1х3 21,9 65,7
610 1х3 26,0 78,0

Возможно, вас заинтересует другая наша продукция:

Офис

СПб, Лиговский пр.,
д.111-113-115, лит.Б, оф 311

spbrmk.ru

Вес листа стального / Сортамент металлопроката "Линейка



Сортамент стали листовой

     Лист стальной различается по способу изготовления: холоднокатаный и горячекатаный.

В данном разделе мы рассмотрим вес листа стального горячекатанного

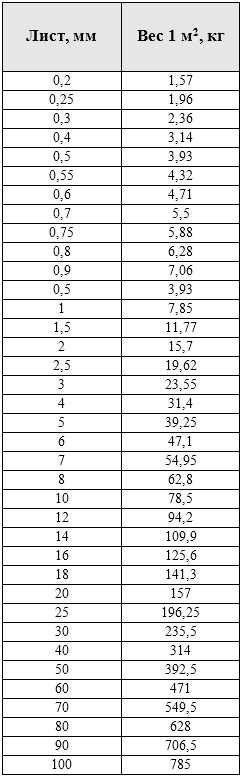

Вес квадратного метра стального листа (ГОСТ 19903-74 и 19904-90)



Толщина листа стального S, мм

Вес 1м2 листа стального, кг

 0,5

 3,925

 0,6

 4,710

 0,7

 5,495

 0,8

 6,280

 0,9

 7,065

 1,0

 7,850

 1,2

 9,420

 1,4

 10,990

 1,5

 11,775

 1,7

 13,345

 1,8

 14,130

 1,9

 14,915

 2,0

 15,700

 2,5

 19,625

 3,0

 23,550

 3,5

 27,475

 3,5

 27,475

 5,0

 39,250

 6,0

 47,100

 7,0

 54,950

 8,0

 62,800

 9,0

 70,650

 10,0

 78,500

 12,0

 94,200

 14,0

 109,900

 16,0

 125,600

 18,0

 141,300

 20,0

 157,000

 22,0

 172,700

 25,0

 196,250

 30,0

 235,500

 35,0

 274,750

 40,0

 314,000

 45,0

 353,250

 50,0

 392,500

 55,0

 431,750

 60,0

 471,000

 65,0

 510,250

 70,0

 549,500

75,0

 588,750

 80,0

 628,000

 90,0

 706,500

 100,0

 785,000

 110,0

 863,500

 120,0

 942,000

 130,0

 1020,500

 140,0

 1099,000

 150,0

 1177,500

 160,0

 1256,000

 170,0

 1334,500

 180,0

 1413,000

 190,0

 1491,500

 200,0

 1570,000



    Вес листа стального зависит от толщины листа и размеров листа, к примеру  имеем лист стальной размером  1,2 м на 3 метра в длину и толщиной 3 мм, производим расчёт  1,2 Х 3 = 3,6 метра квадратных, а вес квадратного метра листа стального согласно нашей таблицы веса составляет 23,55 кг/м.кв.  Получаем вес листа стального (3,6 м.кв.  Х 23,55 кг/м.кв.) равный 84,78 килограмм.

    Для того чтобы таблица веса листа стального всегда была под рукой мы предлагаем воспользоваться нашей разработкой по определению веса всего сортамента металлопроката, это универсальный инструмент позволяющий определить вес не только листа стального горячекатонного  но и вес  листа рифлёного по ГОСТ 8568 – 77 (р – ромбическое, ч – чечевичное рифление).  Также в нашем инструменте, сортамент металлопроката «Линейка – S», вы найдёте данные по определению веса арматуры Гост 5781 -82, Трубы сварной водогазопроводной ГОСТ 3262 – 75, вес каната стального по ГОСТ 2688 – 80, вес уголка равнополочного, полосы стальной ГОСТ 4405 – 75, вес двутавра и многое другое.

Сортамент стали листовой



2tavr.ru

Листовой прокат ГОСТ, вес. | МеханикИнфо

Листовой прокат. Лист стальной ГОСТ, вес. 4.10/5 (82.00%) проголосовало 10



Стальной листовой прокат – вид металлопроката, представляющий собой карты или рулоны различной толщины и размеров, производимые из стали способами горячей и холодной прокатки. Продукция, получаемая горячим или холодным деформированием, различается по диапазону толщины листов, качеству поверхности и эксплуатационным характеристикам.



Нормативные документы, регламентирующие листовой прокат



Вся выпускаемая продукция должна соответствовать характеристикам, определенным соответствующими нормативными документами, принятыми на государственном уровне:



  • ГОСТ 19903-2015. Введен взамен ГОСТа 19903-74. Регламентирует сортамент листового проката шириной от 500 мм, толщиной 0,5-160 мм из углеродистых и низколегированных сталей. До 4 мм он относится к категории тонколистовой продукции, более 4 мм – толстолистовой.
  • ГОСТ 19904-90. Действует взамен ГОСТа 19904-74. Распространяется на изделия шириной не менее 500 мм, изготовленные из углеродистых, низколегированных, коррозионностойких, жаростойких и жаропрочных сталей. Стандартная толщина такой листовой стали – 0,35-5,0 мм.
  • ГОСТ 14637-89. Определяет технические условия на толстолистовой прокат из углеродистой стали обыкновенного качества. В части требований по размерам продукция должна соответствовать ГОСТу 19903, по химическому составу – ГОСТу 380.
  • ГОСТ 16523-97. Этот нормативный документ определяет технические условия на холоднокатаный прокат, изготавливаемый из стали обыкновенного качества или качественной общего назначения. Введен взамен ГОСТа 16523-89.
  • ГОСТ 13345-85. Распространяется на холоднокатаную и горячекатаную жесть – тонколистовой металл горячего и электролитического лужения, востребованный при производстве тары для пищевой и хозяйственной продукции. Действует взамен ГОСТов 13345-78, 15580-70,18178-72.
  • ГОСТ 17066-80 (взамен ГОСТа 17066-80). Определяет технические условия на тонколистовой прокат из стали повышенной прочности.
  • ГОСТ 5520-79. Регламентирует технические условия на прокат из углеродистой, низколегированной и легированной стали, востребованный при производстве котлов и сосудов, функционирующих под давлением.
  • ГОСТ 6713-91. Распространяется на прокат, применяемый для мостостроения, при изготовлении которого используется низколегированная конструкционная сталь.



Марки стали, применяемые при производстве листового проката



  • Углеродистые обыкновенного качества различных степеней раскисления. К ним относятся: Ст0, Ст1, Ст3, Ст4, Ст5, Ст6. Цифрами 0, 1, 2, 3, 4, 5, 6 обозначают группы сталей, имеющих определенный химсостав.
  • Углеродистые качественные – 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 65, 70. Двузначные числа означают сотые доли процента содержания углерода.
  • Низколегированные. Применяются для изготовления проката повышенной прочности, стойкого к воздействиям статических и динамических нагрузок, низких температур. Такая продукция применяется при создании металлоконструкций для эксплуатации в районах Крайнего севера, в регионах с повышенной сейсмической активностью, на производствах. К низколегированным относятся марки: 09Г2, 09Г2С, 9Г2Д, 16ГС, 17ГС, 09Г2СД, 15ГФ, 14ХГС, 10ХСНД, 15ХСНД, 10ХНДП.
  • Коррозионностойкие (нержавеющие). Устойчивы к различным типам коррозии при эксплуатации во влажных и химически активных средах. Объединяют широкую группу сталей, содержащих высокое количество хрома, – более 13%. Среди них: 20Х13, 30Х13, 40Х13, 08Х13, 12Х17, 08Х25Т, 10Х13Н3, 12Х17Н2, 12Х18Н9Т.
  • Жаростойкие (окалиностойкие). Для них характерна стойкость к окислению при высоких температурах. Марки: 40Х9С2, Х13Ю4, 15Х25Т, 20Х23Н18, Х23Ю5Т.
  • Жаропрочные. Эти стали способны сопротивляться разрушению при высоких температурах. К ним относятся: 30Х13Н7С2, 15ХМ, 40ХН2МА.



Особенности горячекатаного и холоднокатаного листового проката



Горячекатаный лист получают деформированием исходной заготовки при нагреве до температуры ковки. Основной объем листового проката получают именно по этой технологии. Горячекатаную продукцию применяют либо для производства металлоконструкций и изделий различного назначения, либо в качестве подката (полуфабриката) при изготовлении листа способом холодной прокатки. По результатам горячего и холодного деформирования получают продукцию с различными размерными и техническими характеристиками.



Таблица характеристик листов, полученных способами горячей или холодной прокатки

Характеристики Вид прокатки
Холодная Горячая
Толщина, мм От нескольких микрон до 5 мм 0,4-200 мм
Точность геометрических параметров Выше Ниже
Качество поверхности Выше, поверхность ровная Ниже, поверхность неровная, с некоторым опуском в центре листа
Прочностные параметры Ниже Выше
Области применения Приборостроение, автомобилестроение, производство оцинкованного профлиста, металлочерепицы, изготовление тары для пищевой и непищевой продукции, в случаях, где важна эстетическая составляющая В строительстве для создания несущих покрытий, при производстве труб, в машиностроении, для создания металлоконструкций на сварных и болтовых соединениях, в качестве подката при производстве холоднокатаного листа
Стоимость Выше

Ниже

Расчет массы листа по формуле



При планировании покупки стального листа или составлении сметной документации требуется перевод площади в массу, который можно осуществить с помощью онлайн-калькулятора, таблиц или по формуле.



Масса листа определенной толщины рассчитывается по формуле M = H*B*L*7,85, где:



  • M – масса, кг;
  • H – толщина, мм;
  • B – ширина, м;
  • L – длина, м.



7,85 – это средний удельный вес стали, представленный в кг/дм3. Соответствует массе 1 м2 стального листа толщиной 1 мм.



Для определения веса 1 м2 листовой стали можно воспользоваться следующей таблицей

Толщина, мм Масса 1 м2, кг Толщина, мм Масса 1 м2, кг Толщина, мм Масса 1 м2, кг
0,2 1,57 1 7,85 12,0 94,2
0,25 1,96 1,5 11,77 14,0 109,9
0,3 2,36 2,0 15,7 16,0 125,6
0,4 3,14 2,5 19,62 20,0 157,0
0,5 3,93 3,0 23,55 25,0 196,25
0,55 4,32 4,0 31,4 30,0 235,5
0,6 4,71 5,0 39,25 40,0 314,0
0,7 5,5 6,0 47,1 50,0 392,5
0,75 5,88 7,0 54,95 60,0 471,0
0,8 6,28 8,0 62,8 70,0 549,5
0,9 7,06 10,0 78,5 80,0 628,0

Для получения общей массы листа табличное значение 1 м2 умножают на площадь изделия.



Области применения холодно- и горячекатаного листового проката, в зависимости от толщины



Холоднокатаный лист



  • Основная доля холодного проката выпускается из конструкционной малоуглеродистой стали в диапазоне толщин 0,5-2,5 мм и применяется в автомобилестроении. Такую продукцию часто называют автолистами.
  • 0,4-2,0 мм. Применяется для цинкования и профилирования с целью получения профнастила, широко востребованного при устройстве кровель, ограждений, отделке фасадов.
  • 0,07-0,5 мм. С защитным оловянным покрытием, востребован при производстве тары.



Горячекатаный лист



  • 4-160 мм – котельный и топочный. Применяется для изготовления котлов и сосудов, эксплуатируемых под давлением, при высоких, нормальных и минусовых температурах.
  • 4-60 мм. Лист, изготовленный из сталей с высоким содержанием марганца, востребован в судостроении.
  • До 14 мм в травленом или термообработанном виде – в автомобиле- и машиностроении.
  • До 30 мм из углеродистых сталей и до 20 мм – из легированных. Применяют в авиастроении.



mechanicinfo.ru

ГОСТ 19903-74: Прокат листовой горячекатаный. Сортамент

500

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

530

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

550

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,5; 12,0

600

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

630

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

650

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

670

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

700

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

(710)

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

750

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

800

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

850

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

900

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

950

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1000

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1100

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1250

1,2; 1,3; 1,4; 1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1400

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

(1420)

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1500

1,5; 1,6; 1,8; 2,0; 2,2; 2,5; 2,8; 3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1600

3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1700

3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1800

3,0; 3,2; 3,5; 3,8; 3,9; 4,0; 4,5; 5,0; 5,3; 5,5; 6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0; 10,5; 11,0; 11,5; 12,0

1900

6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0

2000

6,0; 6,3; 7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0

2100

7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0

2200

7,0; 7,5; 8,0; 8,5; 9,0; 9,5; 10,0

Примечание. По требованию потребителя листовой прокат может изготовляться в рулонах других размеров по толщине и ширине по сравнению с указанной в табл. 2.

standartgost.ru

404 - Страница не найдена

  • Москва
  • Санкт-Петербург
  • Актау и Мангистау
  • Актобе и область
  • Алматы
  • Архангельск
  • Астрахань и область
  • Атырау и область
  • Баку
  • Барнаул
  • Белгород
  • Брест и область
  • Брянск и область
  • Буйнакск
  • Владивосток
  • Владикавказ и область
  • Владимир
  • Волгоград
  • Вологда
  • Воронеж и область
  • Горно Алтайск
  • Грозный
  • Гудермес
  • Екатеринбург
  • Ереван
  • Ессентуки
  • Железнодорожный
  • Иваново и область
  • Ижевск
  • Иркутск
  • Казань
  • Калининград и область
  • Калуга
  • Караганда и область
  • Кемерово
  • Киев и область
  • Киров и область
  • Китай
  • Костанай и область
  • Кострома и область
  • Краснодар
  • Красноярск
  • Крым
  • Курган и область
  • Курск
  • Липецк и область
  • Магадан и область
  • Магнитогорск
  • Махачкала
  • Минск и область
  • Мурманск
  • Набережные Челны
  • Назрань
  • Нальчик
  • Нефтекамск
  • Нижневартовск
  • Нижний Новгород
  • Нижний Тагил
  • Новокузнецк
  • Новороссийск
  • Новосибирск и область
  • Новочеркасск
  • Нур-Султан
  • Омск и область
  • Орел и область
  • Оренбург
  • Павлодар и область
  • Пенза и область
  • Пермь
  • Петропавл. Камчатский
  • Петропавловск
  • Псков
  • Пятигорск
  • Ростов на Дону
  • Рязань и область
  • Самара
  • Саранск
  • Саратов
  • Севастополь
  • Семей
  • Сергиев Посад
  • Смоленск и область
  • Сочи
  • Ставрополь
  • Сургут
  • Сызрань
  • Сыктывкар
  • Таганрог
  • Тамбов и область
  • Ташкент
  • Тверь и область
  • Тольятти
  • Томск
  • Тула
  • Тюмень
  • Узбекистан
  • Улан Удэ
  • Ульяновск
  • Уральск
  • Уфа
  • Ухта
  • Хабаровск
  • Ханты Мансийск
  • Чебоксары
  • Челябинск
  • Череповец
  • Чехов
  • Шымкент
  • Электроугли
  • Элиста
  • Южно Сахалинск
  • Якутск
  • Ярославль

metal100.ru

Вес листа, стального листового проката ГОСТ 16523-89, ГОСТ14637-89

Вес стального листа ГОСТ 16523-89, ГОСТ14637-89

Все прокатные изделия в зависимости от их формы можно раз­делить на четыре основные группы:

а) сортовую сталь;

б) листовую сталь;

в) трубы;

г) специальные виды проката.

Листовой прокат из стали и цветных металлов используют в различных отраслях промышленности и строительства. В связи с этим листовую сталь, например, делят на автотракторную, трансформаторную, кровельную жесть и т. д. Расширяется производство листовой стали с оловянным, цинковым, алюминиевым и пластмассовым покрытиями, полимерным напылением, а также плоского, гладкого и профилированного: рифленого листа, просечно-вытяжного, перфорированого.

Листовую сталь разделяют на группы в зависи­мости от толщины сечения. Листы более 4 мм относят к толстолистовой стали, а менее 4 мм — к тонколистовому металлу. При этом бывают следующие виды листовой стали: судостроительная, котельная, электротехническая, жесть, кислото- и жаропрочная, броневая и т. д. Качественную характеристику плоского проката определяют по механическим свойствам, химиче­скому составу, молекулярной структуре, использованию для дальнейшей обработки и, наконец, методу выплавки. При производстве проката листа, толщина может быть с плюсовыми и минусовыми допусками, что влечет за собой изменения фактического веса квадратного метра листа. Чем больше поле допуска размеров данного плоского проката (раз­ница между максимальными и минимальными размерами плоского проката), тем больше будет разница между теоретическим весом листовой стали и фактической массой.

Лист горячекатаный обыкновенного качества изготавливается из тонколистовой стали (толщина 0,5 мм - 3,9 мм) ГОСТ 16523-89 и толстолистовой стали (толщина 4 мм - 160 мм) ГОСТ 14637-89. Плоский листовой прокат широко применяется компанией "Схид-будконструкция" при производстве стальной емкости.

Сортамент листа ст3 соответствует ГОСТ 19903-74, химический состав стали — ГОСТ 380-88. Сортаментом на холоднокатаную листовую сталь предусматривается поставка листов шириной 600—1400 мм, толщиной 0,2—3,9 мм. Длина листов 1200—3500 мм. Сортаментным стандартам на сталь рулонную холоднокатаную предусматривается поставка ленты шириной от 200—2300 мм и толщиной 0,2—4 мм. Действующими стандартами оговорены удельный вес, допуски по толщине листа и разнотолщинности в зависимости от габаритов листа или ленты и условий поставки. В стандарт включены нормы по пределу прочности и относительному удлинению. Оговаривается также допускаемая коробоватость на 1 пог. м по длине и ширине листа и контроль на обезуглероживание. В отдельных случаях техническими условиями оговорены и более жесткие допуски, чем в стандартах.


Листовой прокат делится на холоднокатаный и горячекатаный.

Холоднокатаный лист толщиной 1 мм, 1,2 мм, 1,5 мм, 2 мм, 3 мм, бывает из марок стали 08КП, 3СП/ПС.

Горячекатаный лист толщиной 2 мм, 2,5 мм, 3 мм, лист 4, 5, 6 мм, 8-10 мм, 12 мм, 14-16 мм, 18 мм, 20-32 мм, 35 мм, 36 мм, 40 мм, 45 мм, 50 мм, 60 мм, 65 мм, 70 мм, 80 мм, 90 мм, 103 мм бывает марки ст 3СП/ПС, стали 09Г2С-12; толщиной от 4 мм до 50 мм марки стали 45.

Оцинкованный лист толщиной 0.5 мм, 0.55 мм, 0.6 мм, 0.7 мм, 0.8 мм, 0.9 мм, 1 мм - оцинкованное железо + полимерное покрытие.

Холодная прокатка по сравнению с горячей имеет два больших преимущества: во-первых, она позволяет производить листы и полосы толщиной менее 0,8-1 мм, вплоть до нескольких микрон, что горячей прокаткой недостижимо; во-вторых, она обеспечивает получение продукции более высокого качества по всем показателям - точности размеров, отделке поверхности, физико-механическим свойствам.  Эти преимущества холодной прокатки обусловили ее широкое использование как в черной, так и в цветной металлургии.

При производстве горячекатаного стального листа металл сначала раскаляется, а потом деформируется с помощью специальных прокатных станов путем прокатывания. Холодная прокатка обеспечивает равномерную толщину листа, а также повышает его свойства путем наклепа поверхности.

Наклеп образуется в результате изменения структуры стального листа. Зерна металла при пластической деформации листа металла вытягиваются и ориентируются вдоль направления пластического течения металла осями наибольшей прочности. Металлический лист приобретает различные свойства вдоль и поперек, т.е. по длине и по ширине стальной полосы. При больших степенях пластической деформации все зерна металла практически одинаково ориентированы в структуре стального листового проката. Пластическая деформация при прокате стального листа вызывает упрочнение металла — наклеп или иначе нагартовку. В связи с этим для восстановления пластических свойств приходится проводить отжиг.

Горячекатаный и холоднокатаный лист используется в машиностроении, производстве металлоконструкций, строительстве, добывающей промышленности и других отраслях. Собственно область применения и определяет требования к листовому металлу. Для изготовления изделий методом штамповки используется листовой металл: холоднокатаный, горячекатаный, рулон холоднокатаный, оцинкованная сталь в рулонах, полосовой металл.

Данная таблица используется при расчетах массы листового проката по удельному весу квадратного метра листа металла.

Таблица массы листового металла

Прокат листовой  по ГОСТ

толщ, мм вес, кг/м2  толщ, мм вес, кг/м2 толщ, мм вес, кг/м2 толщ, мм вес, кг/м2
0,5 3,925 1,4 10,99 6 47,1 18 141,3
0,55 4,32 1,5 11,77 7 54,95 20 157
0,6 4,71 1,8 14,13 8 62,8 22 172,7
0,7 5,5 2 15,7 9 70,65 25 196,25
0,8 6,28 2,5 19,62 10 78,5 30 235,5
0,9 7,06 3 23,55 12 94,2 40 314
1 7,85 4 31,4 14 109,9 50 392,5
1,2 9,42 5 39,25 16 125,6 60 471

 Расчет сколько весит 1м2 стального листа по формуле

Как рассчитать вес металла листового по площади?

На простом калькуляторе легко можно посчитать вес стального листа не имея таблицы соответствия толщины и веса 1м2.

Расчет веса листа металла производится на обычном калькуляторе по формуле:

 P = H*B*L* 7,85
где

P- теоретический вес, кг

L - длина листа металла в погонных метрах, м;

H - толщина листа, мм;

B - ширина листового проката, м;

7,85 кг/дм3 - плотность черной стали, удельный вес - соответствует весу квадратного метра стали толщиной 1 мм.

Вес листового металла расчитывается в килограммах (кг), если размеры толщины листа подставлять в формулу расчета веса листа металла в милиметрах (мм), а длину и ширину листа в метрах (м). Зная вес стального листа можно легко посчитать сколько листов в тонне или пачке определенной массы.

Вес оцинкованного листа будет незначительно отличаться от черного, т.к. толщина покрытия цинка составляет несколько микрометров.

Для быстрого расчета массы листового проката воспользуйтесь "Калькулулятором металла" в разделе сайта "Сортамент металлопроката". Калькулятор расчета массы листа считает вес для разных марок сталей, что важно, если Вам нужно посчитать массу листа нержавеющего или изготовленного из цветного металла. Металлокалькулятор листа рассчитывает вес по размерам заготовки и толщине в мм, и размеры стального листа (по общему весу пакета и и толщине листового проката).

Сортамент листовой стали нужен прежде всего снабженцам по закупкам металла для расчета веса металлопроката. Если в процессе работы часто возникает вопрос о том как узнать вес листового металла, а под рукой нет сортамента металлопроката, лучшим способом решения данной задачи будет сделать расчет веса листа по вышеприведенной формуле на калькуляторе.

sbk.ltd.ua

Вес листа стального. Таблица. | МеханикИнфо

Вес листа стального. Таблица. 4.37/5 (87.37%) проголосовало 19

Листовой прокат — это продукт прокатки заготовок или слитков через валки. Для прокатки используют высокие температуры, так как при более низких температурах затраты на энергию и время работы увеличиваются.

Прокатка заготовок или слитков осуществляется большими раскаточными валками, которые вращаются в разных направлениях, тем самым создавая втягивающую силу.

На первых этапах стараются как можно больше раскатать заготовку и придать вид листа, пока металл находится под высокой температурой, а потом уже начинается более чистовая обкатка.

Существует два вида металлопроката: горячекатаный и холоднокатаный.

Горячекатаный прокат, а именно листовой, раскатывается до минимальной ширины в 4 миллиметра, а максимальный размер может составлять больше 100 миллиметров.

Холоднокатаный прокат производит прокатку при более низких температурах и нужен для того чтобы уменьшить толщину листа.

Такой вид проката более точный, чем горячекатаный, из-за этого улучшается плоскость поверхности и соответственно качество самого листа. Примерно таким образом проходит процесс прокатки листов.

Существует разный по толщине сортамент листовой стали поэтому необходим точный теоретический его расчет.



Читайте также:

Медь листовая. Вес медного листа.;

Вес алюминиевого листа.;

Лист рифленый. Вес. Таблица.;

Вес оцинкованного листа. Таблица.

Вес листа стального. Таблица.

Расчет веса всего листового металлопроката можно посмотреть по таблице или рассчитать по формуле:



P = H · B · L · 7.85,

Где:

 H — толщина листа, мм;

 B — ширина проката, м;

L — длина листа металла, м;

 7,85 — плотность стали, кг/дм3.

Вес одного квадратного метра листового металла рассчитывается в (кг/м), в формулу необходимо подставлять размер ширины проката в (мм), а длину и ширину листа в (м).



Таблица.

Теоретический вес квадратного метра листа стального.



mechanicinfo.ru
