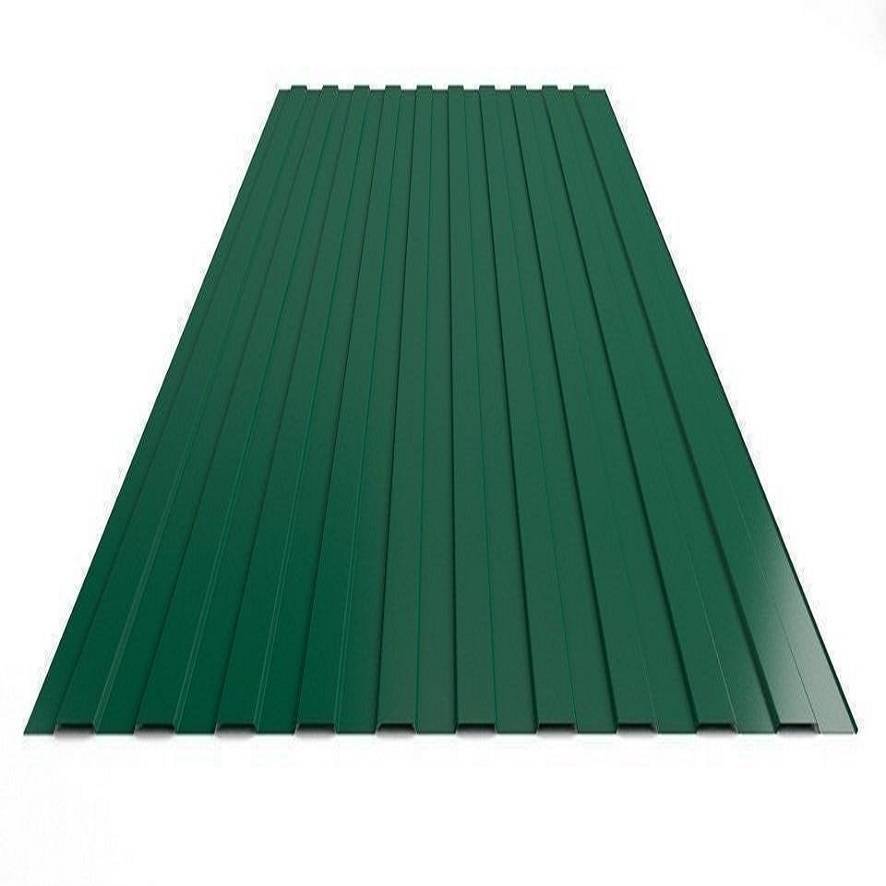

Что такое профнастил?

Это профилированный лист, который изготавливается из оцинкованной стали различной толщины, покрытый полимерным покрытием. Полимерное покрытие профлиста для забора отвечает за внешний вид изделия, а внутренний защитный слой (гальфан или цинк) создает барьер для воздействий окружающей среды. Это удобный и простой материал.

Одна из наиболее интересных сфер применения профнастила — это ограждения. Здесь выбор ограничивается только фантазией. В компании Grand Line вы можете дешево приобрести профлист на забор. Широкая палитра цветовых решений, а также наличие фигурного профлиста помогут создать самые интересные варианты оформления.

Профлист для забора необходим для ограждения частных территорий. Дача, частный дом, промышленные или сельскохозяйственные объекты — для всего подойдет металлопрофиль для забора.

Рекомендуем использовать П-образную планку для защиты обрезной кромки штакетника и профнастила.
П-образная планка придаст законченный вид ограждению, защитит от коррозии, сделает обрезную кромку невысокого забора безопасной.

Виды профлиста для ограждений:

Стандартный

  • GL-8
  • GL-10
  • GL-20
  • GL-21

Фигурный профнастил с декоративной вырубкой по краю

  • GL-10

Цены в интернет-магазине

Профнастил С8А 0,35 Zn

Профнастил С10В 0,35 Zn

Профнастил С10A 0,35 Zn

Профнастил С20В 0,35 Zn

Перейти в раздел
«Заборы из профнастила»

Перейти

Компания Grand Line выпускает профилированный лист для ограждений в следующих покрытиях:

Покрытие Страна производитель стали Толщина покрытия, мкм Защитный слой, гр/м Толщина стали, мм
Гарантия, лет 		Комментарии
Quarzit Бельгия 55 мкм ZA (Гальфан) 265гр/м 0,5 50 Невероятно прочное покрытие на основе полиуретана. Обратная сторона окрашена в тон лицевой
Quarzit Lite Бельгия 25 мкм ZA 265гр/м 0,5 30 Обратная сторона окрашена в тон лицевой
Pural® Финляндия 50 мкм Zn 275 гр/м 0,5 30 Полиуретановое покрытие с гранулами полиамида
Pural Matt® Финляндия 50 мкм Zn 275 гр/м 0,5 30 Полиуретановое покрытие с гранулами полиамида с матовым финишем
Velur ® Бельгия 35 мкм ZA 265гр/м 0,5 25 Матовое текстурированное покрытие. Обратная сторона окрашена в тон лицевой
Satin® (Сатин) РФ 25 мкм Zn 140 гр/м 0,5 20 Покрытие на основе полиэстера
Atlas® Бельгия 25 мкм ZA 265гр/м 0,5 20 Покрытие на основе полиэстера, но с отличным защитным слоем. Обратная сторона окрашена в тон лицевой

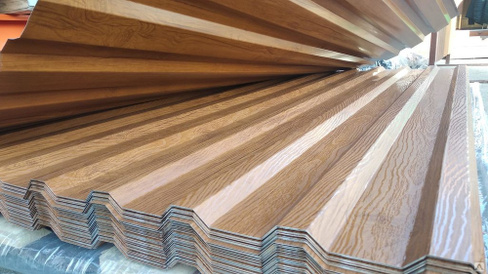

Colority® Print / Safari® Ю. Корея 30 мкм Zn 200 гр/м 0,5
20 		Имитация дерева или камня. Покрытие Safari за счет разнооттеночной окраски создает имитацию натурального материала
Drap® (Драп) РФ 25 мкм Zn 140 р/м 0,45 20 Матовое покрытие

Технические характеристики:

Тип Ширина общая, мм Ширина полезная, мм Высота профиля, мм Допустимая длина листа, м
GL-8 1200 1160 8 0,5-8
GL- 10 1180 1150 10 0,5-8
GL-20 1165 1110 16,5 0,5-8
GL-21 1051 1000 21 0,5-8

Преимущества использования металлопрофиля для забора и ограждений:

  • Длительный гарантийный срок. При правильном монтаже забор из металлопрофиля будет служить долгие годы;
  • Защита от пыли и шума;
  • Широкий ассортимент цветовых решений и типов покрытий. Тип покрытия влияет на срок гарантии;
  • За счет небольшого веса это материал прост в монтаже;
  • Подходит для установки на любом участке с любым ландшафтом;
  • Компания Grand Line изготавливает профиль для забора по размерам заказчика;
  • После завершения установки при дальнейшей эксплуатации не требует дальнейшего обслуживания. Материал устойчив к воздействию окружающей среды, ветровым нагрузкам, воздействию солнечных лучей и появлению коррозии;
  • Компания Grand Line изготавливает металлопрофильные листы для забора, а так же все необходимые доборные элементы. Вы можете приобрести профлист для забора в Москве и регионах в официальных офисах продаж компании или в офисах наших представителей. Для вашего удобства вы можете воспользоваться интернет-магазином или формой обратной связи.

Пять плюсов сотрудничества с компанией Grand Line

  • Качество. Все сырье, которое используется для производства продукции проходит тщательный контроль лаборатории качества
  • Гарантия. На все виды продукции Grand Line дает письменную гарантию.
  • Специалисты. По любому вопросу вы можете обратиться к сотрудникам компании. Вам произведут расчет стоимости и количества требуемых материалов, помогут определиться с покрытием и цветом, оформить заказ и доставку.
  • Выбор. Компания предоставляет широчайшую линейку продукции на любой вкус.
  • Доставка. Мы осуществляем транспортную и курьерскую доставку по всей России.

Производство профилированного и гладкого композитного листа ERSTE®

Производство

профилированного и гладкого

композитного листа ERSTE®

Профнастил (или профлист) – очень востребованный в России и во всем мире строительный и отделочный материал!

Его используют практически в любых отраслях, изделиях и проектах.

Металлический лист до недавнего времени был самым популярным материалом, из которого производили профнастил.

Далее начали появляться новые альтернативные материалы для производства профнастила, такие как ПВХ и поликарбонат. Легкие, светопрозрачные или цветные пластики быстро завоевали популярность и свою долю рынка у потребителей профнастила, как замена тяжелому и постоянно дорожающему металлу. Но, к сожалению, у ПВХ и поликарбоната есть масса недостатков, которые мешают их применению, такие, как: невысокая несущая способность, низкая ударная прочность, ограниченный диапазон температур эксплуатации и других.

Композитные материалы и различные изделия, производимые из них, в XXI веке пришли на смену металлу!

Компания ERSTE® представляет Вашему вниманию свою новую

производственную линию непрерывного формования

композитного профилированного и гладкого листа толщиной от 0,8 до 1,5 мм!

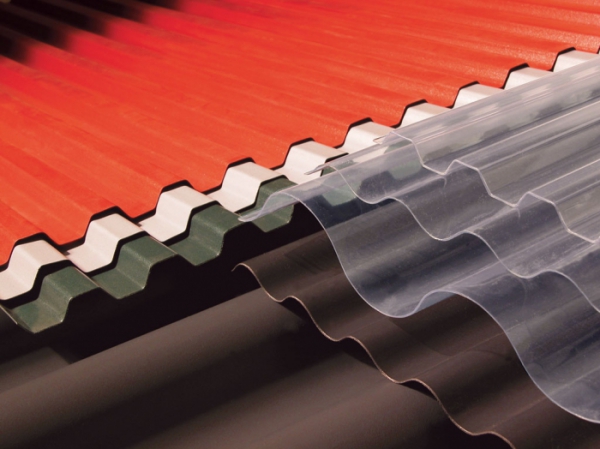

Композитный профнастил обладает всеми достоинствами металлического профнастила, и даже во многом их превосходит, и в то же время лишен абсолютно всех недостатков профнастила из ПВХ и поликарбоната!

Новый идеальный строительный материал, спросите Вы? Да, можно и так его охарактеризовать – практически идеальный! И при этом его цена сравнима или даже ниже цены аналогичного металлического профлиста.

Посмотреть цены на стеклопластиковый лист ERSTE®

Вы сможете, нажав на: КАТАЛОГ

Посмотреть рекомендации по монтажу кровли с листом ERSTE®

Вы сможете, нажав на: МОНТАЖ

Производство композитного гладкого и профилированного листа ERSTE®

находится в пос. Ульяновка Ленинградской области:

Линия непрерывного формования композитного листа ERSTE® импортного производства способна производить гладкие и профилированные листы (в том числе с гелькоутным покрытием) шириной до 1350 мм и толщиной от 0,8 до 1,5 мм.

Производительность линии составляет в среднем 2-4 метра погонных композитного листа шириной 1000-1500 мм в минуту. То есть, при рабочем графике в 2 смены по 8 часов в сутки, линия способна производить в среднем 108 000 м2 композитного листа в месяц, или 1,5 млн. м2 в год. Производительность, при необходимости, может быть гораздо выше.

Композитный лист ERSTE® производится на данной линии полностью автоматически, и участие человека заключается только в загрузке сырья, заданию на пульте управления необходимых параметров листа (толщина, ширина и длина листов), и складированию готовой продукции, т.е. сведено к минимуму. Это дает очень высокую степень стабильности основных параметров композитного листа и его стабильное высокое качество.

Основными компонентами для производства композитного листа ERSTE® являются стекловолокно тип Е (в виде прямого ровинга или стекломата) и различные полиэфирные синтетические смолы. При этом армирующие волокна, при использовании рубленого прямого ровинга для формования,расположены в листе хаотично и перекрывают друг друга в различных направлениях. И при использовании стекломата армирующие волокна также располагаются перекрестно. То есть, нет направленности волокон вдоль или поперек листа, и это придает ему очень высокую несущую способность в любой точке при разных типах нагрузки. Также, при призводстве листа могут быть использованы различные добавки и присадки, которые придают готовой продукции определенные свойства (например, увеличение группы огнестойкости и горючести, или другие свойства).

Технологический процесс производства композитного листа ERSTE® представляет собой вкратце следующее:

По линии непрерывно движется нижняя пленка BOPET (с обработанной коронным разрядом тока верхней стороной), на которую сверху наносится слой смолы, и далее (в зависимости от толщины листа) определенное количество стекломатериалов (рубленое стекловолкно или стекломат). Смола и стеклонити равномерно распределяются ни нижней пленке, и перед печью на формовочный стол подается верхний слой пленки. Причем, он может быть чистым, а также с предварительно нанесенным на него слоем гелькоута. Верхний слой пленки накрывает нижний слой пленки со смолой и стекловолокном, и затем проходит сквозь 2 печи и формообразующие оснастки. На выходе из печей имеем уже почти готовый композитный лист, который охлаждается, отрезается необходимая его длина и продукция складывается на паллет для отправки Заказчику.

Линия непрерывного формования стеклопластикового листа ERSTE® в работе:

Типы и размеры производимого композитного гладкого и профилированного листа ERSTE®:

1. Гладкий композитный лист

Типы: гладкий прозрачный, гладкий цветной.

Толщина листа: 0,8; 1,0; 1,2 мм серийно, от 1,2 до 1,5 под заказ.

Ширина листа: 1300 мм.

2. Профилированный композитный лист

Типы: прозрачный, цветной (зеленый, коричневый серийно, остальный цвета по RAL под заказ от 150 м2).

Толщина листа: от 0,8 до 1,5 мм (серийные толщины: 0.8 мм, 1,0 мм, 1,2 мм).

Длина листа: от 1000 мм до 6000 мм.

Ширина листа: по ширине из таблицы ниже

Прозрачность листа просто отличная Готовый цветной лист 40/150-1,0 волна

ОСНОВНЫЕ (серийные) типоразмеры профилированного композитного листа*:

Наименование профиля

Аналогичный профиль

Назначение мет. и композитно-го профнасти-ла

Высота волны профиля, мм

Расстояние (шаг) между ребрами профиля, мм

Ширина листа общая, мм

Ширина листа монтажная, мм

ERSTE ЛПП(ЛПЦ)-25/225 трапец.

Металл. профлист

С25

универсальный

25

225

1180

1110

ERSTE ЛПП(ЛПЦ)-40/150 волна

Шифер АСЦ с волной 40/150

кровля, забор

40

150

1100

1040

* — серийные цвета: БЕСЦВЕТНЫЙ, ЗЕЛЕНЫЙ, КОРИЧНЕВЫЙ

* — листы серийных типоразмеров являются складскими позициями и реализуются от 1 шт.

Композитный лист 25/225 трапеция бесцветный

Композитный лист 40/150 волна

ДОПОЛНИТЕЛЬНЫЕ типоразмеры профилированного композитного листа*:

Наименование профиля

Аналогичный профиль

Назначение мет. и композитно-го профнасти-ла

Высота волны профиля, мм

Расстояние (шаг) между ребрами профиля, мм

Ширина листа общая, мм

Ширина листа монтажная, мм

ERSTE ЛПП(ЛПЦ)-20/100 волна

Металл. профлист С20

универсальный

20

100

1200

1080

ERSTE ЛПП(ЛПЦ)-20/100 трапец.

Металл. профлист С20

универсальный

20

100

1100

1000

ERSTE ЛПП(ЛПЦ)-40/150 трапец.

Шифер АСЦ с волной 40/150 мм

кровля, забор

40/p>

150

1100

1000

ERSTE ЛПП(ЛПЦ)-35/200 трапец.

Металл. профлист НС35

кровля

35

200

1130

1020

* — серийные цвета: БЕСЦВЕТНЫЙ, ЗЕЛЕНЫЙ, КОРИЧНЕВЫЙ

* — листы дополнительных типоразмеров производятся и реализуются только под заказ от 150-200 м2 (в зависимости от толщины и профиля листа)

Преимущества композитного профилированного и гладкого листа ERSTE®:

Диапазон температур эксплуатации: от -600С до +1100С

Высокая прочность и выдерживаемые нагрузки при малом удельном весе

Высокая светопроницаемость у прозрачного листа

Почти нулевая теплопроводность (в 250 меньше, чем у стали)

Группы горючести Г4 (слабогорючий) или Г1 (трудногорючий и не поддерживает горение)

Очень высокая химическая и коррозионная стойкость

Гипоалергенность и устойчивость к бактериям (для мед. учреждений)

Возможность контакта с пищевыми продуктами (для пищевых пр-в)

Высокая устойчивость к ультрафиолетовым лучам: не теряет цвет

Любые цвета по каталогу RAL

Период эксплуатации не ограничен

Цена за 1 м2 дешевле поликарбоната и металлического профлиста

ВИДЕО об испытаниях композитного листа ERSTE® на ударную нагрузку

Основные физико-механические характеристики композитного листа ERSTE®:

Наименование показателя и единица его измерения



Профилированные и гладкие листы толщиной 1 мм

Сопротивление при растяжении, кгс/см2

900-1000

Сопротивление при сжатии, кгс/см2

1300

Сопротивление при скручивании, кгс/см2

1200

Ударная вязкость, кДж/м2, не менее

38

Коэффициент эластичности при скручивании, кгс/см2

5000

Прочность на изгиб, Мпа, не менее

115

Модуль изгиба, Мпа, не менее

3900

Сопротивление проколу, Н*м, не менее

5,3

Твердость по Барколу, не менее

45

Плотность, г/см3

1,39

Предельное водопоглощение,

%, не более

0,2-0,3

Пропускание световых лучей, %

>84

Коэффициент теплопроводности, Ккал/м2 час 0С

0,18 – 0,20

Диапазон рабочих температур, 0С

От -60 до +120

Температура начала тепловой деформации, 0С

+204

Удельное объемное сопротивление, Ом*м

1015 — 1016

Широчайшие возможности использования и применения композитного профилированного и гладкого листа в самых разных отраслях и объектах:

1. Кровельные материалы: кровля крыш, зданий, сооружений, помещений, частных домов.

Светопрозрачные кровельные конструкции любых зданий.

2. Заборы и ограждения для территорий, дачных участков, предприятий и прочего.

3. Производство жилых прицепов и домов на колесах. Производство коммерческого грузового транспорта. Прицепы для фур, прицепы-рефрижераторы, изотермические фургоны, скорые помощи, прицепы для лошадей и прочие.

4. Производство автобусов.

5. Производство оборудования для пищевой промышленности (мясокомбинаты, рестораны, общественное питание, скотобойни, склады, овощебазы, маслобойни, сыроварни, молочные производства и прочее).

6. Производство оборудование для холодильной промышленности (термокамеры, холодильники, изотермические склады и прочее).

7. Производство оборудование и мебели для медицинских учреждений.

Компании по отделке медицинских учреждений: больниц, клиник, поликлиник, моргов, лабораторий и др.

8. Обустройство фасадов зданий и сооружений в строительстве.

Компании по разработке и дизайну фасадов, застройщики, торгующие организации по фасадным панелям и все, что связано с фасадами.

9. Помещения для содержания животных (фермы, хозяйства, компании-застройщики коровников, свинарников, птицефабрик и др.).

10. Производство судов: яхт, катеров, лодок и др.

11. Отделочные материалы.

Внутренняя и внешняя облицовка стен, потолков, пола в общественных зданиях, учреждениях.

Облицовка общественных туалетов, бань, саун, бассейнов, аквапарков и др.

12. Производство теплиц.

Тепличные хозяйства, оранжереи, ботанические сады.

13. Оборудование для супермаркетов, гипермаркетов, магазинов, павильонов, ларьков: витрины, стеллажи, стойки и прочее.

14. Производство выставочного оборудования: стенды, стеллажи, стойки и прочее.

15. Производство оборудования для спорта и оснащение спортивных объектов: стадионы, корты, залы, раздевалки, хоккейные коробки и др.

16. Производители градирен и оборудования для градирен.

17. Производство различных сэндвич-панелей для строительства

18. Теплоизоляция трубопроводов и различного оборудования

Примеры проектов с использованием композитного гладкого и профилированного листа:

Кровля навеса Кровля здания Кровля коттеджа

Ограждение дорог Ограждение зданий Ограждение участков

Жилые прицепы Фургоны для а/м Автобусы и самолеты

Животноводство Пищевые производства Отделка медучреждений

Отделка фасадов зданий Отделка теплиц Отделка градирен


Отделка судов, лодок, яхт Сэндвич-панели для строительства Отделка объектов для спорта

Теплоизоляция Отделка аквапарков, бассейнов, бань Внутренняя отделка помещений

И еще огромное множество объектов, на которых можно применить композитный профилированный и гладкий лист ERSTE…

БЛАГОДАРИМ ЗА ВНИМАНИЕ!

ВСЕ ВАШИ ВОПРОСЫ, ПРЕДЛОЖЕНИЯ И ЗАЯВКИ

ЖДЕМ НА ЭЛ. ПОЧТУ:

[email protected]

ЗВОНИТЕ НАМ:

Санкт-Петербург (Центральный офис ERSTE®): +7 (812) 309-86-07

+7 (921) 398-10-50

Представительство ERSTE® г. Москва: +7 (495) 726-51-14

Представительство ERSTE® г. Новосибирск: +7 (383) 210-60-82

WhatsApp / Viber: +7 (921) 398-10-50

БЕСПЛАТНО из любой точки РФ: 8-800-555-63-10

ВК: https://vk.com/club69122424

Facebook: https://www.facebook.com/GKVERSIA/
Skype: versiya_spb

Подробнее смотрите информацию о нас и продукции ERSTE на сайте:

www. erste.su

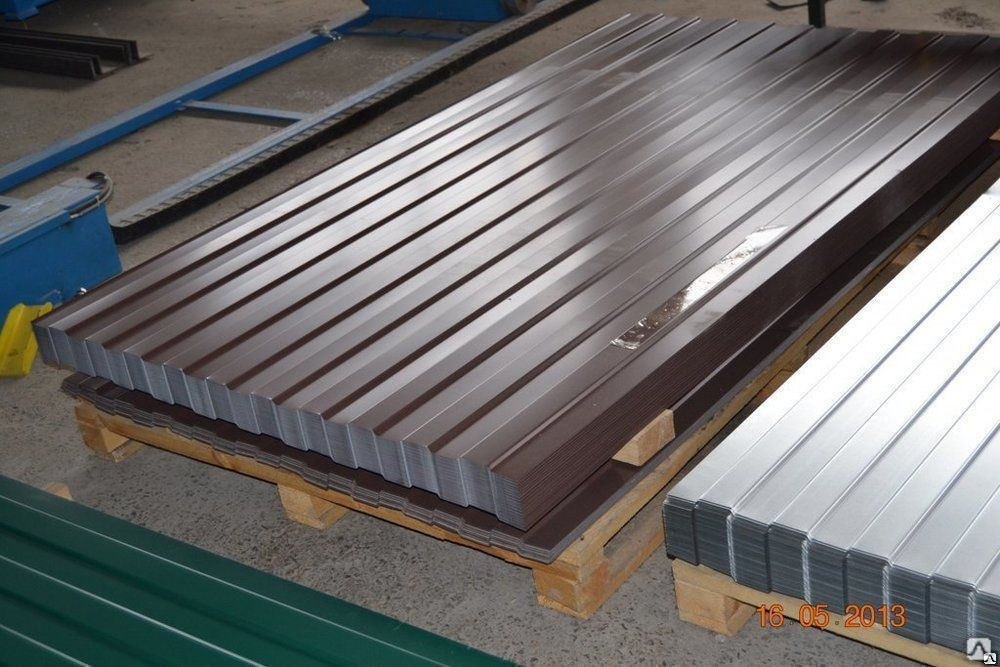

Профилированный и плоский лист с полимерным покрытием

  • Главная →
  • Кровельные материалы →
  • Профилированный и плоский лист с полимерным покрытием

Гладкий (плоский) лист изготавливается из рулонной оцинкованной стали и стали с полимерным покрытием.

ПРОФИЛИРОВАННЫЙ ЛИСТ

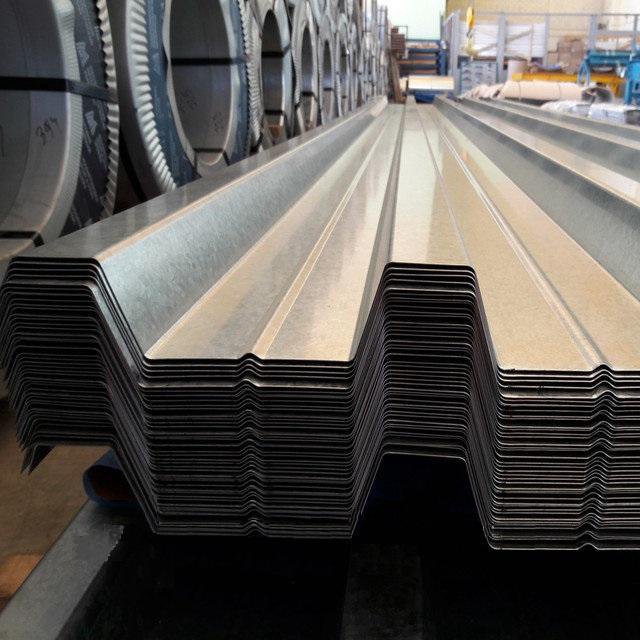

Профнастил или как его еще называют профлист, представляет собой стальные оцинкованные листы, изготовленные методом продольного проката, которые отличаются формой и высотой профиля. Чем больше высота волны изгиба и толщина листа, тем выше его несущая способность.

Процесс производства профнастила осуществляется на самых современных линиях. Он полностью автоматизирован и выполняется с высокой точностью, что является гарантией непревзойденного качества.

Преимущества профлиста





Продление срока службы фасада



Защита стен и фундамента





Сочетаемость с любым дизайн-проектом



Коррозийная, механическая





Длительный срок эксплуатации





Прочность и устойчивость к деформации



Толщина металла профнастила для кровли — это один из важнейших критериев. Кровельный профлист должен отличаться высокой несущей способностью и выдерживать вес человека, который вышел на кровлю для проведения монтажных или ремонтных работ, вес снежного покрова и ветровые нагрузки. На несущую способность влияют толщина стали и вид профиля. Оптимальная толщина профнастила для кровли: 0,5 мм ― для частного дома, 0,6–1 мм ― для промышленно-гражданского строительства.

Чем выше волны ― тем прочнее профлист. Дополнительные рёбра жёсткости также повышают стойкость материала к механическим воздействиям.



Для кровли мы рекомендуем выбирать профилированный лист с полимерным покрытием. Он эстетично выглядит и надёжно защищён от воздействий негативных факторов. Цвет и фактуру декоративно-защитного слоя выбирайте на ваш вкус.



Профилированные листы отличаются в размере гребней и подошв волн, а также боковых замков.

Как правило, у профнастила с лицевой стороной А узкая верхняя часть (гребень) волны и широкая нижняя (подошва, прогиб). За счёт этого профлист плотно прилегает к обрешётке, хорошо выдерживает и распределяет нагрузки. Это крайне важно для кровельного материала.

У некоторых видов профлиста гребни и прогибы волн симметричные ― например, у С-21, НС-35. Тем не менее, лицевые стороны у них отличаются.



Профлист с лицевой стороной А обычно выбирают для крыш. В качестве кровельного материала используют профнастил с высотой волны не менее 18 мм:

  • для частного домостроения ― МП-20, С-21, МП-35, С-44;
  • для частного и промышленно-гражданского ― Н-60;
  • для промышленно-гражданского строительства ― Н-75 и Н-114.

У профлиста с лицевой стороной А боковые кромки листа не загнуты вверх. За счёт этого обеспечивается полноценный боковой нахлёст. Место стыка листов находится в верхней части волны ― туда не попадает вода.



Если нужен материал для крыши ― выбирайте профнастил с лицевой стороной А или R (кроме профилей С-8, С-10, МП-10 ― они не подходят для кровли, т. к. у них низкие волны). Также для кровли не используют МП-18.

Плоский лист с полимерным покрытием

Профилированный лист МП-20×1100 A, R

Профилированный лист С-21×1000-A

Профилированный лист МП-35×1035 А, B

Профилированный лист НС-35×1000-A

Профилированный лист С-44×1000-A

Профилированный лист Н-60×845-A

Профилированный лист Н-75×750-A

Copyright MAXXmarketing GmbH
JoomShopping Download & Support

Профилированные листы | Koddaert NV

Ищете высококачественные стальные листы для кровли и облицовки? Мы предлагаем полный ассортимент кровельных листов различных профилей, включая гофрированные листы, кровельные листы с коробчатым профилем, листы для черепицы и плоские листы. Кровельные и стеновые листы идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Торговцы строителей

Вам нужны качественные профилированные листы для ваших торговых клиентов? Мы ваш универсальный магазин. Просмотрите наш ассортимент.

Магазины «Сделай сам»

Хотите предложить покупателям широкий ассортимент профилированного листа? Мы можем помочь тебе. Просмотрите наш ассортимент.

Кровельщики

Профилированные листы любого размера и цвета? У нас есть все, что может понадобиться кровельщику. Мы предлагаем широкий ассортимент с гарантией от 10 до 35 лет. Ознакомьтесь со всем нашим ассортиментом.

Выбранные фигуры

Наша продукция

Благодаря гладкому покрытию толщиной 25 микрон наши предварительно окрашенные плоские листы являются идеальной основой для обработки листового металла для изготовления гидроизоляции крыш, ограждений, облицовки, внутренней отделки и многого другого.

Информация о продукте

Плоские оцинкованные кровельные листы

идеально подходят для тех, кто хочет сделать гидроизоляцию своими руками или может использоваться для различных общих целей. Мы предлагаем их в Magnelis и оцинкованных покрытых плоских листах.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Листы черепицы идеально подходят для патио, садовых домиков, навесов и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для садовых домиков и навесов, подвесных потолков, ограждений, внутренних перегородок, внутренней отделки и многого другого.

Информация о продукте

Кровельные листы коробчатого профиля

идеально подходят для кровли, стен, заборов, облицовки, внутренней отделки и многого другого.

Информация о продукте

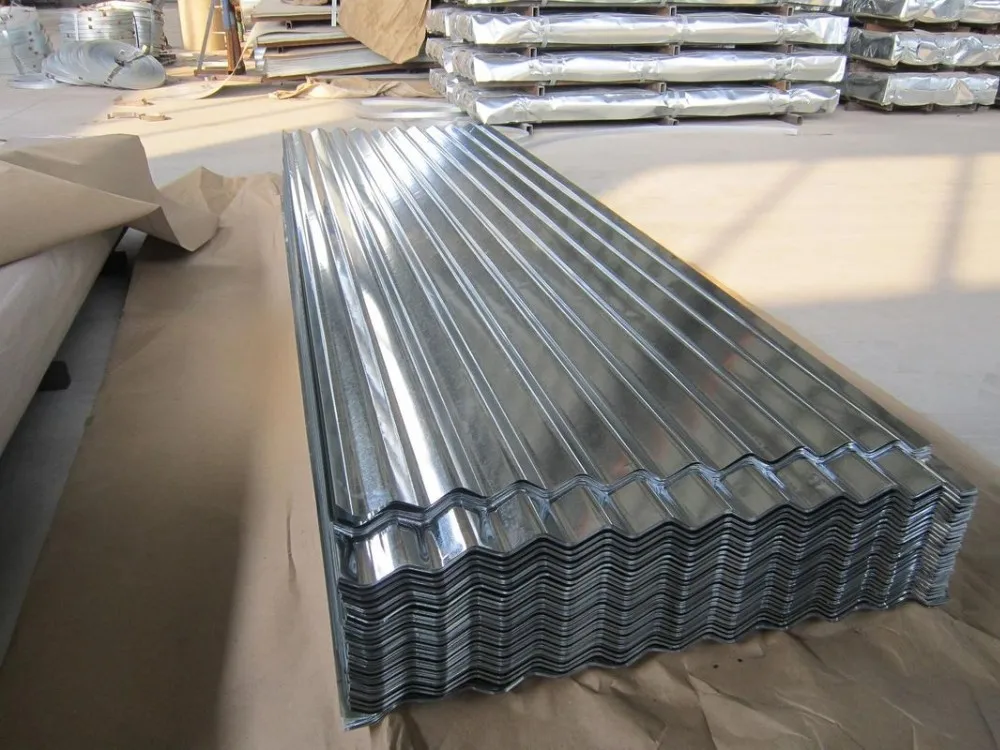

Гофрированные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

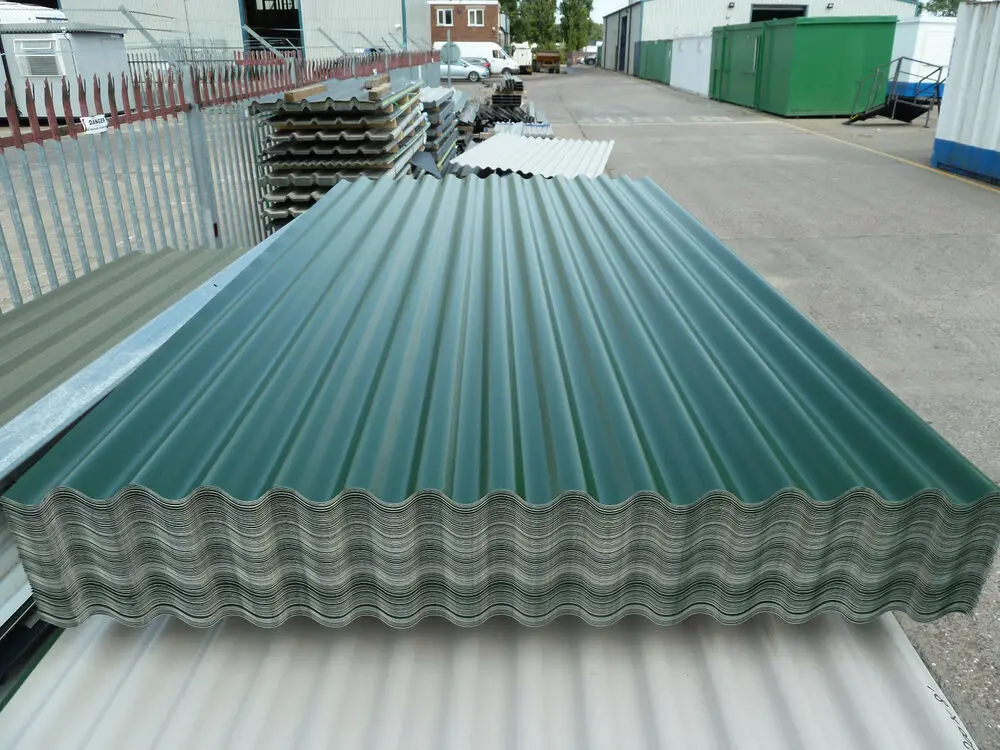

Гофрированные предварительно окрашенные стальные листы идеально подходят для кровли садовых домиков и навесов, подвесных потолков, ограждений, внутренней отделки и многого другого.

Информация о продукте

Аксессуары

В наличии более 50 цветов. Наши стандартные цвета: RAL 7016, RAL 8019, RAL 1015, RAL 9010, RAL 9005, RAL 5008, RAL 6005, RAL 9005.

  • Для индивидуального профилирования свяжитесь с нашим отделом продаж и отправьте нам свой чертеж.

    • Подробнее

    Запросите предложение или задайте свой вопрос

    Для использования этой формы у вас должен быть включен JavaScript.

    Имя

    Имя

    Компания

    Адрес электронной почты

    Номер телефона

    Страна — None -AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua & BarbudaArgentinaArmeniaArubaAscension IslandAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia & HerzegovinaBotswanaBouvet IslandBrazilBritish Indian Ocean TerritoryBritish Virgin IslandsBruneiBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCanary IslandsCape VerdeCaribbean NetherlandsCayman IslandsCentral African RepublicCeuta & MelillaChadChileChinaChristmas IslandClipperton IslandCocos (Keeling) IslandsColombiaComorosCongo — BrazzavilleCongo — KinshasaCook IslandsCosta RicaCroatiaCubaCuraçaoCyprusCzechiaCôte d’IvoireDenmarkDiego GarciaDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFalkland IslandsFaroe IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFrench Southern TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuernseyGuineaGuin ea-BissauGuyanaHaitiHeard & McDonald IslandsHondurasHong Kong SAR ChinaHungaryIcelandIndiaIndonesiaIranIraqIrelandIsle of ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacao SAR ChinaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmar (Burma)NamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorth KoreaNorth MacedoniaNorwayOmanOutlying OceaniaPakistanPalauPalestinian TerritoriesPanamaPapua New GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarRomaniaRussiaRwandaRéunionSamoaSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Georgia & South Sandwich IslandsSouth KoreaSouth Su danИспанияШри-ЛанкаSt. Бартелеми Св. ЕленаСв. Китс и НевисСент. Люсия Св. МартинСт. Пьер и МикелонСв. Винсент и ГренадиныСуданСуринамШпицберген и Ян-МайенШвецияШвейцарияСирияСан-Томе и ПринсипиТайваньТаджикистанТанзанияТаиландТимор-ЛештиТогоТокелауТонгаТринидад и ТобагоТристан-да-КуньяТунисТурцияТуркменистанОстрова Теркс и КайкосТувалуСША. Отдалённые островаСША Виргинские островаУгандаУкраинаОбъединенные Арабские ЭмиратыВеликобританияСоединенные ШтатыУругвайУзбекистанВануатуВатиканВенесуэлаВьетнамУоллис и ФутунаЗападная СахараЙеменЗамбияЗимбабвеАландские острова

    Сообщение или вопрос

    Я заявляю, что ознакомлен и принимаю политику конфиденциальности.

    Ваши специалисты Koddaert к вашим услугам:

    Melanie Vandewaetere

    Продажи Профилированные листы

    +32 51 74 75 40

    [email protected]

    Matthias Decaesstecker

    Управляющий директор

    +32 51 747540

    [email protected]

    Camille Roelens

    Продажи Профилированные листы

    +32 51 74 75 40

    cam@koddaert. com

    M.3.2 Листы планов и профилей

       M.3.2 Листы планов и профилей


    Описание

    Этот модуль инструктирует пользователей, как создавать планы и листы профилей из трассы. Пользователи узнают:

    • Как создавать именованные границы, которые будут использоваться для создания листов планов и профилей.
    • Различие между моделями чертежей и моделями листов, которые используются в процессе создания листов.
    • Как создать листы планов и профилей — готовые к печати.
    Цели
    • Создание планов
    • Создание профилей
    • Просмотр именованных границ
    • Настройка макета листа
    • Аннотировать
    Быстрые шаги

    Создать лист плана

    Создать лист профиля

    Просмотр листов плана и профиля

    Обзор под названием «Границы

    Регулировать макет листа

    Удаляющие листы

    » Создайте взорванную деталь

    Метки место (аннотация)

    Метка — горизонтальное выравнивание

    Метка — профиль (вертикальное выравнивание)

    Ctdot Anlytation

    Начало проекта, конец проекта и лимит строительства

    Метка – размещение выноски

    Примечания

      Создать лист плана

      Все файлы договорных планов, профилей и сечений будут находиться в папке Contract_Plans в папке Contract_Plans папка дисциплин; пример: папка проекта/Highways/Contract_Plans.

      1. Создайте проектную модель, которая будет использоваться для создания плана и листов профиля для проекта. Перейдите в папку Contract_Plans, чтобы создать новый файл 2D-проекта, используя соглашение об именовании файлов, как описано в Приложении/разделе CTDOT-CONNECT-DDE Volume-016 «Именование файлов» (пример: HW_CP_5678_5678_PlanPro_SR_14.dgn), и используя правильный исходный файл: …\CT_Configuration\Workspaces-Civil\CT Civil English WorkSpace\Standards\Seed\Seed2D — CT RoadDesign.dgn

      2. Ссылка в файле мастер-модели, она находится в папке Highways/Base_Models в папке проекта, например: HW_CB_5678_5678_Master_Model.dgn. См. CTDOT CONNECT DDE Volume 3 — ORD Roadway Modeling — Module 1 — Создание файлов базовой модели

      обследования, а также местности.

      4. Настройте виды дисплея, чтобы отображались вид по умолчанию и вид профиля. Установите ландшафт в активное состояние и сохраните настройки.

      5. Выберите Чертежная продукция > Именованные границы > Именованная граница > Поместите названную границу . Именованная граница — это замкнутый элемент, с которым связано имя. Ранее вы могли создавать именованные ограждения из ограждений, объемов обрезки и масок обрезки.

      6. Выберите режим Civil Plan . Установите исходный код чертежа на 40 Лист плана контракта масштаба . Установите масштаб детализации на 1 дюйм = 40 футов. Имя набора будет установлено на План 1.

      СОВЕТ: Включение числа 1 в конце имени обеспечивает более единообразие названий именованных границ и листов, поскольку число включено в первое имя. В противном случае увеличивающаяся нумерация начинается со второго имени, например: План, План 1, План 2.

      7. Установите для группы значение (Новый) . Установите имя группы в соответствии с именем трассы, обычно номером маршрута или названием улицы (это нижнее поле имени, которое определяет имя названной группы границ). Пример: SR 14 (для государственной трассы 14). Длина (длина выравнивания на одном листе), Смещение влево и Смещение вправо (смещение от выравнивания), Перекрытие должно быть установлено на 0 (один лист перекрывает другой), а Граничные хорды имеют предустановленные значения.

      8. Включите параметр Создать чертеж , чтобы листы создавались сразу после создания именованных границ. Включите параметр Показать диалоговое окно . Это диалоговое окно используется для переопределения настроек, определенных исходным кодом чертежа, если это необходимо.

      9. В 2D виде (вид в плане по умолчанию) выберите трассу, вдоль которой будут созданы именованные границы в плане. Командная строка (нижний левый угол) будет выглядеть так: Место именованной границы Гражданский план > Определить элемент пути .    С помощью курсора выберите выравнивание.

      10. Выберите желаемое начальное местоположение. Следуйте инструкциям. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Определите начальную точку пути для размещения границы .   Следуйте инструкциям.

      СОВЕТ : Добавьте дополнительный элемент слева от начала пикетажа, например: Начальный пикет — 100+00, в Start Location введите 99+00, это переместит именованную границу влево от начала разбивки . Верните курсор в диалоговое окно, войдите в начальную станцию, нажмите кнопку Tab, вернувшись в представление, щелкните левой кнопкой мыши, чтобы принять.

      11. Затем выберите Место остановки . Командная строка: Разместить именованную границу Гражданский план > Определить конечную точку пути для размещения границы .   Именованные границы отображаются интерактивно при перемещении курсора. Примите расположение конечной точки для именованной границы. Командная строка: Разместить строительный план именованной границы > Принять/Отклонить. Точка данных на виде в плане для размещения границы. Определите конечную точку пути для размещения границы.

      12. Появится диалоговое окно Создать чертеж . Убедитесь, что для параметра Mode: установлено значение Plan, Name: должно быть заполнено с помощью инструмента Plan 1 from Place Named Boundary Civil Plan. В части диалогового окна «Модель чертежа» установите масштаб аннотации на 1 дюйм = 40’ . В части диалогового окна «Модель листа» установите для параметра «Масштаб деталей» значение 1 дюйм=40’ .

      13. Включите Добавить в индекс листа опция. Этот вариант будет обсуждаться позже в этом модуле. Включите опцию Open Model .

      14. Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

      В диалоговом окне группы видов теперь можно увидеть только что созданные модели чертежей и модели листов.



      Создать лист профиля

      1. Откройте проектную модель плана и профиля и отобразите вид профиля. Если еще не открыт.

      СОВЕТ : Если вы сохранили настройки после настройки видов (шаг 2 из раздела создания листа плана), измените активную группу видов на Мультимодальные виды.

      2. Выберите Чертеж > Именованные границы > Именованная граница > Поместите названную границу .

      3. Выберите Civil Profile режим. Настройте диалоговые поля следующим образом:

      • Исходное значение чертежа > 40 Масштаб листа профиля контракта
      • Масштаб деталей > 1 дюйм = 40 футов
      • Имя > Профиль 1 (это верхнее поле имени, которое определяет имя именованной границы)
        • Метод
      • > Из группы планов

      Метод From Plan Group сопоставляет именованные границы профиля с именованными границами плана. Метод ограничения станций используется для определения именованных границ профиля, которые не соответствуют границам плана, например, для листов только профиля, например: лист профиля для местной дороги.

      • Группа планов > Выберите нужную группу планов, если в этом файле их несколько. Это имя группы планов, которая содержит именованные границы плана, которые также будут определять местоположения именованных границ профиля, например: как именованные листы плана: SR 14 или State Route 14.
      • Группа > (новый)
      • Имя  > Номер маршрута или название улицы, например: SR 14 или State Route 14

      Это нижнее поле имени, которое определяет имя именованной группы границ для профилей. Это то же имя группы, которое мы использовали для части плана, но это две разные группы, одна из которых связана с планом, а другая — с профилем. Подробнее об этом позже в этом модуле.

      • Вертикальное преувеличение > 10
      • Доступная высота профиля, Верхний зазор (включен), Нижний зазор (включен) , Интервал отсчета высоты, Интервал отсчета пикета и Сдвиги профиля задаются начальным значением чертежа.

      4. Убедитесь, что все включено.

      • Использование местности
      • Использовать активную вертикаль
      • Создать чертеж
      • Показать диалоговое окно

      5. Следуйте подсказкам в левом нижнем углу, Командная строка: Разместить именованную границу Civil Profile > Идентифицировать вид профиля Щелкните в окне Profile View, чтобы определить именованные границы. Требуется более одного клика.

      6. Появится диалоговое окно Создать чертеж . Измените режим на Profile и имя на Profile 1 (или сокращенно Pro 1). Все остальное предустановлено за вас.

      7. Включите: Добавить в указатель листа и Открыть модель .

      8.   Нажмите OK , чтобы создать листы. Следуйте инструкциям в левом нижнем углу, щелкните левой кнопкой мыши, чтобы определить именованные границы. Может потребоваться несколько щелчков левой кнопкой мыши.

      Просмотр планов и профилей

      Существует несколько способов просмотра отдельных листов. Нажмите на вкладку «Вид» > В наборе инструментов «Группы просмотра» вы можете выбрать любой из листов. Этот же инструмент также доступен в Панель инструментов «Управление группами просмотра» , если она закреплена внизу (обычно так и есть).

      1. Выберите инструмент View Group для просмотра листов. Каждый лист имеет модель чертежа и модель листа.

      Модель чертежа всегда 2D, является подмножеством 2D или 3D проектной модели и является прямой ссылкой на названную граничную область, она геопространственно верна. Модель чертежа используется для применения аннотаций, размеров и выносок к проекту, например: выноски для таких элементов, как пределы уклона и водосборные бассейны, или размеры для смещения направляющих. Затем модель чертежа ссылается на модель листа. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

      Лист Модель всегда двухмерная, служит электронным чертежным листом (распечатанным листом), обычно имеет ссылки на чертежи и проектные модели, которые масштабируются и позиционируются для создания чертежа, пригодного для печати. Дополнительные сведения см. в справке MicroStation CONNECT Edition.

      2. Откройте и просмотрите модель листа для плана 1, выбрав Plan 1 [Sheet] Views, а затем выберите Apply .

      СОВЕТ : Вы также можете дважды щелкнуть любую модель в списке, чтобы открыть ее.

      Откроется модель листа для плана 1. Обратите внимание, что ячейка границы размещена на оси 0,0, на названную форму границы и все модели проекта ссылаются. Номер проекта, описание и название города будут автоматически заполнены из ПОДКЛЮЧЕННОГО проекта, название чертежа будет заполнено текстом, введенным в поле описания модели. Для получения более подробной информации см. Раздел 1 – Введение – ИНТЕРГРАЦИЯ ТИТУЛЬНОГО БЛОКА ГРАНИЦЫ ДОГОВОРА

      3. Откройте и просмотрите модель чертежа для Плана 1, выбрав Виды Плана 1 из списка, а затем выбрав Применить .

      Откроется чертежная модель плана 1. Обратите внимание, что фигура «Именованная граница» имеет ссылку, линия метки совпадения и выноска также добавлены в модель чертежа, и модель является геопространственно корректной. Аннотации вида в плане должны быть сделаны в модели чертежа.



      4. Просмотрите оставшиеся модели листа, выполнив те же действия, что и выше. Узнайте, как перемещаться между различными моделями чертежей и листов.

      Просмотр именованных границ

      1. Снова выберите представление Мультимодель.

      2. Откройте диалоговое окно Чертежная продукция > Именованные границы > Именованные границы .

      3. В поле Именованные границы разверните Группы планов . Существует группа планов для листов плана, названная во время создания, например: SR 14. Название группы и отдельные именованные границы взяты из значений, определенных в диалоговом окне «Именованная граница места». Расширение Связанные группы профилей показывает связь с группой профилей: пример SR 14, которая также называется группой плана.

      4. Щелчком по отдельному плану названная граница выделяется на виде 1.

      5. Развернуть Группы профилей . Существует группа профилей для просмотра отдельных профилей с именами границ для листов профиля, названных во время создания, например: SR 14.

      Настройка макета листа

      Окончательные корректировки макетов листов можно внести в справочные приложения.

      1. Используйте инструмент View Group для выбора модели Plan [Sheet] Views, например: Plan 2 [Sheet] Views.

      2. Выберите «Главная» > «Основной» > «Инструменты прикрепления» > «Ссылки» . В диалоговом окне «Ссылки» выберите первое вложение, это модель чертежа в плане, например: (Логический) План 2-1, HW_CP_5678_5678_PlanPro_SR_14

      3. Нажмите на команду « Переместить ссылку » для активации, затем нажмите на Именованную границу, это активирует названную границу со всеми ссылками (должны быть выделены) и «прикрепленными» к курсору, переместите все для лучшего соответствия контуру листа.

      4. Щелкните левой кнопкой мыши , чтобы принять новое местоположение ссылки.

      Помните, что листы являются ссылками на соответствующий план, профиль или поперечное сечение. Любые элементы, видимые на исходном чертеже, автоматически появятся на листах.

      Настройка именованных границ профиля

      При необходимости можно настроить вертикальное положение именованной границы профиля. Откройте представления мультимоделей.

      1. Выберите Чертежная продукция > Именованные границы > Именованная граница > Настроить именованную границу профиля.

      2. Щелкните левой кнопкой мыши в виде профиля (пример: вид 2).

      3. Щелкните левой кнопкой мыши на одной из именованных границ профиля . Граница имени перемещается вертикально вместе с курсором, что позволяет настроить точное положение границы. Обратите внимание, что граница перемещается с шагом, определяемым высотой; Базовое расстояние, в этом примере 10’. Интервал отсчета высоты был одним из параметров, которые можно было установить при создании именованных границ.

      Удаление листов

      Иногда необходимо удалить листы. Лист состоит из нескольких частей.

      • Именованная граница, определяющая границы того, что показано на плане или профиле.
      • Модели чертежей для аннотаций и размеров.
      • Листовые модели с электронными чертежными листами.

      Чтобы полностью удалить лист, необходимо удалить их все.

      СОВЕТ : Когда возникает необходимость удалить листы в зависимости от количества листов в вашем проекте, может быть проще создать новую проектную модель и начать все сначала и удалить только из указателя листов. Это связано с тем, что обычно план с именем «граница» связан с профилем с именем «граница», и профили также необходимо удалить.

      3. Выберите Главная > Основные > Модели . Выберите все модели чертежей и листов для видов в плане и профиле; пример План 1 и 2 [Лист] и План 1 и 2, Профиль 1 и 2 [Лист] и Профиль 1 и 2. Нажмите Удалить модели . УВЕДОМЛЕНИЕ. При необходимости листовые модели также удаляются из списка листов. Закройте диалоговое окно «Модели».

      4. Удалить Именованные границы для планов и профилей. Откройте диалоговое окно Чертежная продукция > Именованные границы Именованные границы .

      5. Разверните разделы План и Группы профилей . Выберите группу планов, например SR 14.

      6. Появится предупреждение , подтверждающее, что именованные границы и связанные с ними сохраненные виды будут удалены. Нажмите Да. Каждая граница удаляется.

      Создать увеличенную деталь

      В этом видеоролике показано, как разместить деталь в масштабе 20 на существующем листе в масштабе 40.

      Метки размещения (аннотации)

      OpenRoads Designer включает инструмент MicroStation Place Label, который может считывать данные объектов гражданского строительства, такие как информация о кривых для дуг, названия трасс, пеленги, пикеты, северное и восточное положение и смещения . Метки связаны с элементами и могут обновляться и перемещаться по мере изменения ссылочного элемента. Элементы ссылки могут быть расположены в активном файле или в ссылке. Инструмент Place Label также используется для обозначения элементов проезжей части.

      Есть четыре термина, с которыми вам следует ознакомиться при размещении и редактировании меток.

      • Стиль текста = формат текста, такой как шрифт, размер шрифта, интервал, выравнивание и т. д.
      • Размерный стиль = формат размеров, таких как стрелка-ограничитель, линии выноски, ориентация текста, символы (цвет, стиль линии и вес размерных и выносных линий и разделителей)
      • Text Favorite = Интеллектуальная многоразовая этикетка, состоящая из текста и полей.
      • Поле = Ссылка или указатель на информацию об объекте. Это может быть информация об объекте гражданского строительства, такая как дельта кривой, координаты кривой PI, имя трассы, значения станции или общая информация MicroStation, такая как имя уровня, цвет, вес.

      Метки могут быть размещены для объектов плана, профиля и поперечного сечения.

      • Метки видов в плане можно размещать в моделях Design или Drawing, но не в моделях Sheet.
      • Этикетки , которые необходимо повернуть к листу, должны быть созданы в Чертежной модели.
      • Общие метки , которые не относятся к конкретному листу и вращение которых не имеет значения, могут быть размещены в расчетной модели и привязаны ко всем листам, например: горизонтальное выравнивание, пикетирование и данные кривой.
      • Метки профилей и поперечных сечений должны быть размещены в чертежных моделях.

      В нижней части панели инструментов «Разместить заметку» или «Разместить метку» есть три значка, которые определяют, как ведет себя метка при изменении масштаба чертежа или при изменении элемента, на который указывает ссылка.

      • Блокировка аннотаций — этикетки, созданные с включенной этой опцией, будут масштабироваться при изменении масштаба аннотаций.
      • Привязка к элементу — метки, созданные с включенной этой опцией, но отключенной опцией Относительная привязка к элементу, останутся на своем месте размещения при изменении опорного элемента, перемещается только линия выноски.
      • Относительная связь с элементом — метки, созданные с включенной этой опцией, останутся в своем относительном расположении по отношению к элементу ссылки при изменении этого элемента ссылки.

      Надписи, созданные в OpenRoads, состоят из трех частей (выноска, текст и опорная точка). Метки, созданные в MicroStation, состоят только из первых двух частей.

      • Выноска — необязательная линия и стрелка, соединяющая текст и опорную точку.
      • Текст — Содержимое этикетки, состоящее из текста, текстовых полей и графики.
      • Точка привязки — Точка, которая используется для вычисления значений в полях.

      Этот модуль охватывает некоторые инструменты для маркировки, но не все. Для получения более подробных описаний и инструкций перейдите в меню помощи Bentley ORD. Это было автоматизировано, маркировка/аннотация будет находиться в файле проекта (файл выравнивания dgn) и обычно выполняется после создания выравнивания. См. CTDOT CONNECT DDE, том 3 — Моделирование проезжей части ORD — Модуль 2 — Создание трасс.

      Метка – Профиль (вертикальное выравнивание)

      Аннотация Профиль (вертикальное выравнивание) была автоматизирована для отображения:

      • Пикетирование и отметки на метках сетки
      • Станции и эстакады для PVC, PVI и PVT
      • Длина вертикальных кривых с К-фактором и дистанцией видимости для остановки
      • Наклон касательных секций

      Аннотация будет находиться в моделях чертежей профиля (пример: виды профиля 1 и виды профиля 2 для плана и файла проекта профиля HW_CP_5678_5678_PlanPro_SR_14.dgn).

      CTDOT Инструменты аннотации

      Рабочее пространство CT_CONNECT_DDE настроено для упрощения аннотирования листов плана, корректировки и дополнения добавляются периодически.

      Выберите рабочий процесс CTDOT и щелкните вкладку CTDOT. Здесь настройки инструментов для каждой дисциплины и для разных тематик, здесь мы обсудим инструменты аннотации.

      Эти инструменты аннотации настроены с соответствующими атрибутами (уровень, цвет, стиль линии, стиль текста, размерный стиль), они не должны изменяться пользователем.

      Обозначьте начало проекта, конец проекта и предел строительства

      1. Выберите виды в плане (пример виды в плане 1) – модель чертежа. Выберите рабочий процесс CTDOT и вкладку CTDOT .

      2. Нажмите на инструмент Начать ограничения проекта . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите номер проекта F.A.P. номер, центральная станция, северные и восточные координаты.

      Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

      Ф. А.П. НЕТ. NH78(123)

      КЛ СТАН. 100+40.00

      N 671 403.048

      E 993 511.112

      3. Следуйте инструкциям. Разместить примечание > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.

      4. Выберите Просмотры профиля (пример: Просмотры профиля 1) и повторите предыдущие шаги, чтобы отметить начало и конец проекта.

      Пример:    НАЧАТЬ ПРОЕКТ №. 5678-5678

      Ф.А.П. НЕТ. NH78(123)

      КЛ СТАН. 100+40,00

      N 671 403.048

      E 993 511.112

      Метка — Площадь вызовов

      1. Выберите Просмотры плана (например, . . Выберите рабочий процесс CTDOT и вкладку CTDOT . Нажмите на инструмент Call Out .

      2. Нажмите на инструмент Label (Вес 2) или любой другой инструмент Label: Label Small (Вес 2) Label (Вес 0) или

      34 Label Вес 0) . Откроется панель инструментов «Разместить заметку», и должно открыться окно «Текстовый редактор». В редакторе введите метку для элемента.

      Пример: “ ПРИБЛ. ПРЕДЕЛЫ УКЛОНА ” . Разница веса 2 или 0 является весом линии выноски. Вес выбирается в соответствии со сложностью вызовов.

      3. Следуйте инструкциям. Разместить заметку > Определить начальную точку > привязать к началу, связать точку > привязать к следующей точке, > Определить следующую точку или <Сброс> для завершения . Разместите выноску и текст так, чтобы они поместились на листе.



      Примечания

      Примечания, как правило, следует размещать на листе модели . Примечания используются для передачи такой информации, как полоса отвода, общие примечания по строительству, примечания по дренажу и последовательность строительства. Доступно несколько инструментов Note.

      Заголовок используется для заголовка детализированного изображения или в качестве метки для последовательностей построения на одном листе.

      Общие примечания , Общие примечания Малый и Общие примечания Жирный используются для примечаний, относящихся к проекту, например: Все дорожные указатели должны быть защищены во время строительства.

      Существующий текст предназначен для маркировки существующего элемента, например, почтового ящика.

      Линия метки совмещения и Метка совмещения используются для маркировки и комментирования метки совмещения между двумя листами. Это выполняется автоматически при использовании инструмента создания планов и профилей.

      Детальное увеличение устанавливает атрибуты увеличенного круга или прямоугольника.

      Инструмент «Разместить таблицу» – используется для размещения таблицы для общих заметок. Он отформатирован и может быть заполнен; более подробное описание с использованием таблиц см. в справке Bentley — Разместить стол

      1. Выберите команду Разместить стол . На панели инструментов «Разместить таблицу» выберите первый значок .

      2. Нажмите Seed: найдите таблицу для Общие примечания , выберите необходимое количество строк и столбцов (при необходимости это можно изменить позже), теперь таблица будет видна при наведении курсора. Поместите таблицу на лист по мере необходимости.



      3. Для добавления/заполнения таблицы выберите вкладку Аннотации и выберите инструмент Редактировать текст . ПРИМЕЧАНИЕ . Избегайте использования инструмента «Выбор элемента» для редактирования таблицы, так как это заблокирует файл.

      СОВЕТ . Для лучшего просмотра текстового редактора пользовательские настройки были изменены в параметрах просмотра: черный фон -> белый.

      SUNTUF Гофрированная поликарбонатная кровля и крышка Swylight

      SUNTUF®

      SUNTUF®

      SUNTUF®

      СОВЕТСЯ СОБИТА

      SUNTUF — это ведущий в мире лист из гофрированного поликарбоната для архитектурных, промышленных, сельскохозяйственных и строительных работ, включая фонари в крыше, боковые фонари и полные решения для кровли и облицовки из гофрированного поликарбоната. Имея половину веса стекла, гофрированные листы SUNTUF также имеют множество преимуществ по сравнению с традиционными альтернативами: ударопрочность до 20 раз выше, самые высокие коэффициенты светопропускания, самый низкий индекс пожелтения, самая высокая грузоподъемность и самая высокая устойчивость к поднятию ветром. Эти выдающиеся свойства подтверждены аккредитованными лабораторными испытаниями и установками по всему миру с 19 года.84, сделайте кровлю из гофрированного поликарбоната SUNTUF оптимальным решением.
      Световые фонари/мансардные окна из поликарбоната SUNTUF и листы из гофрированного поликарбоната доступны в сотнях профилей и подходят ко всем стандартным металлическим профилям. Наша технология MetalMatch™ дает нам почти неограниченные возможности для адаптации новых решений и разработки индивидуального гофрированного профиля для вашей конструкции.

      Полная линейка принадлежностей и инструкций по установке SUNTUF позволяет рассчитывать на герметичную посадку и долгий срок службы.

      Вы ищете решение SUNTUF DIY?
      Нажмите здесь .

      Construction & ArchitectureAgriculture

      APPLICATIONS

      ARCHITECTURAL ROOFING

      SKYLIGHTS, ROOFLIGHTS & SIDELIGHTS

      COMMERCIAL GREENHOUSES

      INDUSTRIAL CLADDING

      SUNTUF FOR HOME & OUTDOOR USE

      Whether it красивое крытое патио, навес для машины своими руками, пергола, покрытая поликарбонатными листами, или навес для хранения вашего садового инвентаря, SUNTUF — отличный выбор, чтобы помочь воплотить в жизнь крытые проекты на открытом воздухе. Благодаря широкому ассортименту профилей и цветовых вариантов SUNTUF идеально подходит для любителей делать все своими руками, а также для профессиональных строителей или подрядчиков.
      Читайте о SUNTUF DIY здесь.

      Защитные перегородки и барьеры для борьбы с распространением инфекционных заболеваний

      Потребность в защитных перегородках и барьерах для борьбы с распространением инфекционных заболеваний продолжает расти. Защитные экраны и кассовые перегородки пользуются повышенным спросом в продуктовых магазинах, торговых заведениях, медицинских учреждениях и других общественных местах.

      Поликарбонатный лист SUNTUF® компании Palram обеспечивает:

      • Высокая прозрачность, светопропускание и видимость
      • Меньший вес, чем монолитный лист
      • Простота в обращении, резке и установке
      • Самозатухающий
      • Легко чистить и дезинфицировать

      Узнать больше мансардные фонари, световые люки и боковые фонари легко встроить в вашу конструкцию с поликарбонатными листами SUNTUF. Независимо от того, хотите ли вы стеклянные прозрачные или светорассеивающие оттенки, гофрированные поликарбонатные панели SUNTUF доступны в сотнях профилей и подходят к большинству существующих металлических профилей. Гофрированные поликарбонатные кровельные решения Palram для естественных световых люков и мансардных окон могут быть адаптированы к любой конструкции из металлических панелей с помощью простой установки, описанной в инструкциях по установке.

      Если вы не найдете точного соответствия в широком ассортименте профилей SUNTUF из гофрированного поликарбоната, группа поддержки проектов Palram может разработать решение с помощью технологии MetalMatch™.

      Высококачественные КОММЕРЧЕСКИЕ ПОКРЫТИЯ

      Поликарбонатные панели SUNTUF для мансардных окон и кровельных фонарей обеспечивают водонепроницаемость.

      Они легкие и прочные, с защитой от УФ-излучения, повышенной устойчивостью к атмосферным воздействиям, просты в обращении и установке. Все это помогает снизить затраты по сравнению с другими вариантами, такими как стекло, стеклопластик и ETFE. Желаете ли вы включить поликарбонатные световые люки/мансардные окна в композитные панели, навесы или любую другую систему панельного остекления, команда поддержки проекта Palram может найти наиболее подходящее решение благодаря широкому ассортименту профилей и оттенков SUNTUF.

      Гофрированная поликарбонатная кровля Palram обеспечивает экономичные затраты на строительство, легкую и простую установку, обеспечивает широкий диапазон значений светопропускания и подходит для модернизируемых крыш, а также для новых крыш. SUNTUF сохраняет свою светопроницаемость в течение многих лет и обеспечивает комфортную и здоровую окружающую среду. SUNTUF поставляется с 10-летней гарантией, сопровождаемой приверженностью Palram к созданию надежного и эффективного продукта.

      Сохранение цвета и светопропускания в усовершенствованных системах светового/крышного освещения

      Экономия энергии и комфорт сотрудников являются важными факторами при внедрении современных методов строительства. SUNTUF — гофрированная поликарбонатная панель, обеспечивающая высокую механическую прочность, защиту от ультрафиолета, устойчивость к атмосферным воздействиям, с гарантией 10 лет. Используемый для промышленных кровель, облицовки, световых люков и боковых фонарей по всему миру, он сохраняет свои характеристики и внешний вид в течение многих лет и прост в сборке.

      Световые фонари SUNTUF из гофрированного поликарбоната обеспечивают:

      • Энергосбережение
      • Повышение комфорта сотрудников
      • Уменьшение воздействия на окружающую среду
      • Водонепроницаемые конструкции
      • Теплоизоляция
      • Характеристики с течением времени (светопропускание и цвет)
        • 7 различных типов2 Легкость сборки2 крыши

      Загрузки

      Имя файла

      Размер

      Стадион Aviva Case Study (En).pdf

      402 КБ

      Как выбрать поликарбонатную пленку (En). pdf

      645 KB

      Принадлежности для отделки Palram (En).pdf

      2 MB

      PALRAM Поликарбонатные клеи и герметики (En).pdf

      903 KB Поликарбонат Химическая стойкость. Техническое обслуживание (Ан).pdf

      69 КБ

      Техническое руководство SUNTUF American 4.2 (на английском языке).pdf

      209 КБ

      SUNTUF Omega 76 15 Руководство по установке (на английском). 4 MB

      Технические данные SUNTUF (на английском языке).pdf

      788 KB

      Непрерывные испытания

      Гофрированные поликарбонатные листы SUNTUF постоянно тестируются на технических объектах Palram в соответствии со стандартом ISO 9001. Лабораторные испытания проводятся на этапе производства. Дополнительные, а также более обширные пост-производственные тесты являются предварительным условием распространения. Тесты состоят из анализа спектра света, пропускаемого поликарбонатными листами, подбора цветов, оптических тестов в соответствии со стандартом ASTM D-1003, проверки качества, испытаний на устойчивость к ультрафиолетовому излучению, испытаний на нагрузку и удар и многое другое.
      Встроенная защита от ультрафиолета сохраняет характеристики SUNTUF в течение многих лет.

      Подробная информация о продукте

      • Диапазон продуктов
      • Цвета и отделка
      • Физические свойства
      • Технические данные

      Диапазон продуктов

      ПЛИТА. Свяжитесь с Палрам для получения подробной информации.

      Ассортимент продукции
      97
        Продукт Описание
      SUNTUF® Co-extruded УФ-защита на одну сторону
      Dynaglas®
      DydAglas®
      DydAglas®
      Dynaglas 3
      HOLEDENDERDERDERDERDED.
      Suntuf® UV2 Коэкструдированная УФ-защита с обеих сторон
      Suntuf® Solar Control* Интегрированная защита от солнца, которая не отслаивается, исключает нежелательную составляющую энергетического спектра (тепло) с 20 % светопропускания

      Ассортимент продукции Примечание              *Также доступно с коэкструдированной защитой от УФ-излучения с обеих сторон. Действуют минимальные количества и сроки выполнения.

      Цвета и отделка

      Стандартный цвет Текст            *Нестандартные цвета доступны по запросу при условии соблюдения минимального количества.

      Таблица стандартных цветов
      ,
      Тип: Цвета
      Прозрачный Прозрачный, Серый, Бронзовый, Небесно-голубой, Прозрачно-зеленый, Смарт-серый
      Полупрозрачный Белый опаловый, Белый рассеиватель, Защита от солнечных лучей, Солнечный лед, Зеленый туман, Гладкий кремовый
      Непрозрачный Белый зеленый

      Физические свойства

      Типичные физические свойства
      Единица измерения2.1253
      Свойство Стандарт242 Value
      Density ASTM D792 — g/cm³
      		1. 2
      Heat Deflection Temperature ASTM D648 1.82 MPa °C 130
      Температура обслуживания (краткосрочный) — ° C -50 до 120
      Температура обслуживания (длиной)
      Coefficient of Linear Thermal Expansion ASTM D696 — cm/cm °C 6.5 X 10-⁵
      Thermal Conductivity ASTM C177 — W/mK 0,21
      Прочность на растяжение при выходе ASTM D638 10 мм/мин МПа 62
      62
      52.1253 Mpa 65
      Elongation at Yield ASTM D638 10 mm/min % 7
      Elongation at Break ASTM D638 10 mm/min % >80
      Tensile Modulus of Elasticity ASTM D638 10 mm/min Mpa 2300
      Flexural Strength ASTM D790 1. 3 mm/min Mpa 93
      Flexural Modulus ASTM D790 1.3 mm/min Mpa 1890
      Impact Falling Weight (E-50) ISO 6603/1 E50 J 50
      Rockwell Hardness ASTM D785 R Scale 118R
      Light Transmission ASTM D1003 % 90
      Haze ASTM D1003 % <0.5
      Yellowness Index ASTM D1925 <1
      Typical Physical Properties Notes * Метод ASTM, если не указано иное
      Примечание к таблице * Некоторые цвета и размеры доступны только по специальному заказу. Свяжитесь с Палрам для получения подробной информации

      Technical Data

      Flammability Notes              * For Additional Information Please Contact Your Palram Distributor

      Regulatory Code Compliance Certification
      Organization Standard Classification
      NRC -CNRC Canadian NBC 2015 (покрытие фонаря) Отчет об оценке CCMC 13450-R
      Miami Dade County FBC 2017 (покрытие навес) NOA# 18-0328.03
      ICC (Международный кодексовый Совет) IBC 2015 (Lightmitting PLASTICS) IBC 2015 (Lightmitting PLASTICS) IBC 2015 (Lightmitting) IBC 2015 (Lightmitting) IBC 2015 (Lightmitting) (Lightmitting). Los Angeles LABC 2017 (Светопроницаемый пластик) RR 25298

      SUNTUF PLUS — ОСОБЕННОСТИ GROWERS CARE ABOUT

      Крыша для теплиц SUNTUF действительно важна для производителей, включая:0003

      • Гарантированный контроль конденсата * — помогает свести к минимуму образование капель, которые могут снизить светопропускание на целых 30% и могут вызвать заболевания сельскохозяйственных культур, связанные с влажностью.
      • Дополнительный светорассеивающий — светорассеивающие оттенки или тисненая поверхность обеспечивают высокий уровень светопропускания, а также помогают уменьшить резкие тени, создаваемые структурными элементами, оборудованием и даже самой кроной растения. Рассеянный свет проникает глубже в крону растения, способствуя росту всего растения.
      • Защита от УФ-излучения и града — гарантируется защита от потери света из-за разрушения под действием УФ-излучения и от повреждения градом.

      Узнайте больше о SUNTUF Plus.

      Листы гофрированного картона — Цена упаковки

      Меню Перейти к содержанию



      1. 24×30
      2. 24×36
      3. 24×48
      4. 24×60
      5. 24×72
      6. 30×30
      7. 32×48
      8. 36×36
      9. 36×48
      10. 36×72
      11. 40×48
      12. 40×40
      13. 40×42
      14. 42×42
      15. 42×48
      16. 44×44
      17. 48×48
      18. 48×60

      Узкий по длине коробки:

      1. 24-26″
      2. 27-48″

      Показывать

      25 50 100

      на страницу

      Название продукта Описание Цена за штуку
      5
      100
      250
      500
      1000
      		 Количество Цена нетто

      Избранное

      		 32 ЭСТ
      5
      100
      250
      500
      1000
      . 71
      .67
      .67
      .64
      .59

      $3,55 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      . 84
      .82
      .77
      .75
      .71

      4,20 доллара США 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,12
      1. 05
      1.03
      .97
      .95

      $5,60 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      1. 40
      1,32
      1,27
      1.23
      1.19

      $7,00 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,66
      1,60
      1,52
      1,47
      1. 41

      8,30 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      . 88
      .84
      .82
      .77
      .75

      4,40 доллара США 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,48
      1. 42
      1,34
      1,32
      1.24

      7,40 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      1. 24
      1.20
      1.14
      1.12
      1.05

      6,20 $ 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,66
      1,60
      1,52
      1,47
      1. 41

      8,30 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      2,48
      2,35
      2,25
      2. 18
      2.08

      $12,40 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,85
      1,77
      1,69
      1,61
      1,57

      9,25 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      1,53
      1,48
      1. 41
      1,34
      1,32

      $7,65 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,61
      1,55
      1,48
      1. 42
      1,36

      8,05 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      1,69
      1,61
      1,55
      1,49
      1. 42

      8,45 $ 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      1,92
      1,85
      1,78
      1,69
      1,62

      9,60 $ 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      1,86
      1,78
      1,69
      1,62
      1,58

      9,30 $ 5/набор

      Избранное

      		 32 ДЭХ
      5
      100
      250
      500
      1000
      2,20
      2. 09
      2.02
      1,95
      1,88

      $11. 00 5/набор

      Избранное

      		 32 ЕСТ
      5
      100
      250
      500
      1000
      2,74
      2,63
      2,52
      2,43
      2,33

      $13,70 5/набор

      Гофрированные листы из полиэстера | Gutta Werke

      Легко укладывать, просто хорошо

      Простое, доступное и универсальное решение для кровли: наши полиэфирные гофрированные листы можно найти везде, где беспрепятственный обзор не является абсолютно необходимым ни по визуальным, ни по эстетическим причинам. Идеально подходит для:

      • Навесы и склады
      • Защитные крыши
      • Приюты
      • Сельское хозяйство
      • Световые полосы
      • Крыша и стена

      Также доступен в виде рулона, вы можете легко укладывать это прочное и стойкое покрытие самостоятельно.

      Проверенный десятилетиями: для практически неразрушимой кровли

      Полиэстер, армированный стекловолокном, представляет собой композитный материал, который десятилетиями зарекомендовал себя как лучший выбор для кровельных и стеновых покрытий. Этот недорогой строительный материал отличается превосходной атмосферостойкостью. Его УФ-стойкость также выше среднего. Но это еще не все: полиэстер также очень прочен, полупрозрачен, не вызывает бликов и очень хорошо стареет.

      Преимущество? Наши профили из полиэстера недороги и с ними легко работать. Обратите внимание, что из-за использования стекловолокна полиэстер практически не поддается разрушению, но не является полностью прозрачным. Это следует учитывать при планировании и применении.

      Укладка полиэфирного гофрированного листа

      Следуя нескольким основным инструкциям, укладка полиэфирного гофрированного листа не составит труда. Наши панели подходят для самых разных крыш. Стандартный уклон крыши составляет 10°, минимум 7°. В качестве подконструкции используйте деревянные рейки размером 40 х 60 мм, либо металлическую конструкцию. Расстояния между сланцами должны измерять макс. 50 см; в регионах со снеговыми или ветровыми нагрузками выше среднего рекомендуется пропорциональное сокращение расстояния. Пожалуйста, соблюдайте все инструкции по сборке, чтобы обеспечить безопасность и долговечность вашей установки!

      Гарантия на прочную кровлю

      Гарантия на наши полиэфирные волнистые листы регулируется BGB. В зависимости от погодных условий прозрачность и гибкость панелей могут уменьшаться в большей или меньшей степени в течение гарантийного срока. Возможны отклонения по цвету, размеру и т. д. в пределах обычных допусков. Соблюдайте местные строительные нормы. Наши рекомендации не освобождают клиентов от обязанности самостоятельной проверки продукта. В случае сомнений рекомендуем консультацию специалиста.

      Сырье полиэфирная смола, армированная стекловолокном (GRP)
      Материал/толщина стенки 76/18: 0,50–0,70 мм
      P5/P6/P8: 1,4 мм
      Удельный вес 1,45 г/см³
      Варианты профилей пазуха 76/18, пазуха 76/30, пазуха P8 130/30, пазуха P5/P6 177/51
      Цвета натуральный прозрачный
      Термостойкость  – от 40 до + 120 °C
      Длины синус 76/18: 1600 – 3000 мм
      синус 76/30: 2000 мм
      P8 – Sinus 130/30: 1 250 – 3 300 мм
      P5/P6 – Sinus 177/51: 1 250 – 3 300 мм
      Ширина/полезная ширина синус 76/18: 1000 мм/920 мм
      синус 76/30: 1060 мм/980 мм
      P8 синус 130/30: 1000 мм/870 мм
      P5 синус 177/51: 920 мм/740 мм
      P6 синус 177/51: 1097 мм/1050 мм
      Светопропускание ок. 86
      УФ-проницаемость 30%
      Поведение при пожаре E согласно DIN EN 13501-1
      Линейное тепловое расширение ок. 0,05 мм/м°C
      Прочность на изгиб 13,00 МПа
      Прочность на сжатие 9,00 МПа
      Модуль Юнга 4500 МПа
      Скат крыши мин. 7°
      Теплопроводность 1,70 ккал/м² ч°C
      Содержание стекловолокна 27,00 % по массе
      Инфракрасное пропускание 70,00%
      Гарантия в соответствии с немецким BGB
      Примечание возможны технические изменения. Данные согласно спецификации производителя.



      Легко укладывать, просто хорошо

      Простое, доступное и универсальное решение для кровли: наши гофрированные листы из полиэстера можно найти везде, где беспрепятственный обзор не является абсолютно необходимым ни по визуальным, ни по эстетическим причинам. Идеально подходит для:

      • Навесы и склады
      • Защитные крыши
      • Приюты
      • Сельское хозяйство
      • Световые полосы
      • Крыша и стена

      Также доступен в виде рулона, вы можете легко укладывать это прочное и стойкое покрытие самостоятельно.

      Проверенный десятилетиями: для практически неразрушимой кровли

      Полиэстер, армированный стекловолокном, представляет собой композитный материал, который десятилетиями зарекомендовал себя как лучший выбор для кровельных и стеновых покрытий. Этот недорогой строительный материал отличается превосходной атмосферостойкостью. Его УФ-стойкость также выше среднего. Но это еще не все: полиэстер также очень прочен, полупрозрачен, не вызывает бликов и очень хорошо стареет.

      Преимущество? Наши профили из полиэстера недороги и с ними легко работать. Обратите внимание, что из-за использования стекловолокна полиэстер практически не поддается разрушению, но не является полностью прозрачным. Это следует учитывать при планировании и применении.

      Укладка полиэфирного гофрированного листа

      Следуя нескольким основным инструкциям, укладка полиэфирного гофрированного листа не составит труда. Наши панели подходят для самых разных крыш. Стандартный уклон крыши составляет 10°, минимум 7°. В качестве подконструкции используйте деревянные рейки размером 40 х 60 мм, либо металлическую конструкцию. Расстояния между сланцами должны измерять макс. 50 см; в регионах со снеговыми или ветровыми нагрузками выше среднего рекомендуется пропорциональное сокращение расстояния. Пожалуйста, соблюдайте все инструкции по сборке, чтобы обеспечить безопасность и долговечность вашей установки!

      Гарантия на прочную кровлю

      Гарантия на наши полиэфирные волнистые листы регулируется BGB. В зависимости от погодных условий прозрачность и гибкость панелей могут уменьшаться в большей или меньшей степени в течение гарантийного срока. Возможны отклонения по цвету, размеру и т. д. в пределах обычных допусков. Соблюдайте местные строительные нормы. Наши рекомендации не освобождают клиентов от обязанности самостоятельной проверки продукта. В случае сомнений рекомендуем консультацию специалиста.

      Сырье полиэфирная смола, армированная стекловолокном (GRP)
      Материал/толщина стенки 76/18: 0,50–0,70 мм
      P5/P6/P8: 1,4 мм
      Удельный вес 1,45 г/см³
      Варианты профилей пазуха 76/18, пазуха 76/30, пазуха P8 130/30, пазуха P5/P6 177/51
      Цвета натуральный прозрачный
      Термостойкость  – от 40 до + 120 °C
      Длины синус 76/18: 1600 – 3000 мм
      синус 76/30: 2000 мм
      P8 – Sinus 130/30: 1 250 – 3 300 мм
      P5/P6 – Sinus 177/51: 1 250 – 3 300 мм
      Ширина/полезная ширина синус 76/18: 1000 мм/920 мм
      синус 76/30: 1060 мм/980 мм
      P8 синус 130/30: 1000 мм/870 мм
      P5 синус 177/51: 920 мм/740 мм
      P6 синус 177/51: 1097 мм/1050 мм
      Светопропускание ок. 86
      УФ-проницаемость 30%
      Поведение при пожаре E согласно DIN EN 13501-1
      Линейное тепловое расширение ок. 0,05 мм/м°C
      Прочность на изгиб 13,00 МПа
      Прочность на сжатие 9,00 МПа
      Модуль Юнга 4500 МПа
      Скат крыши мин. 7°
      Теплопроводность 1,70 ккал/м² ч°C
      Содержание стекловолокна 27,00 % по массе
      Инфракрасное пропускание 70,00%
      Гарантия в соответствии с немецким BGB
      Примечание возможны технические изменения. Данные согласно спецификации производителя.

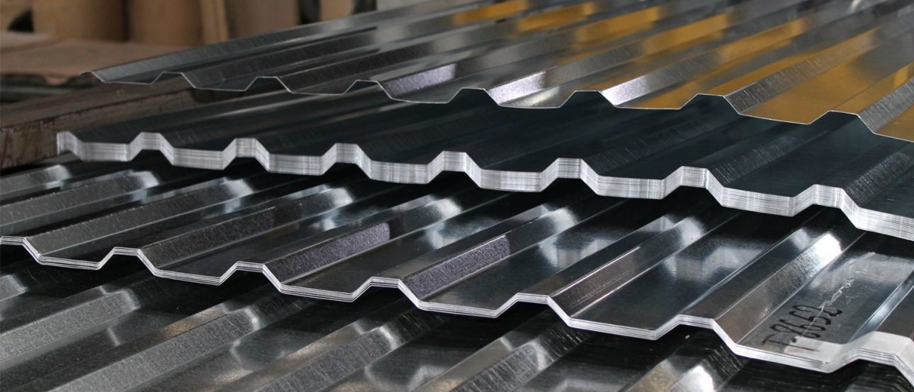

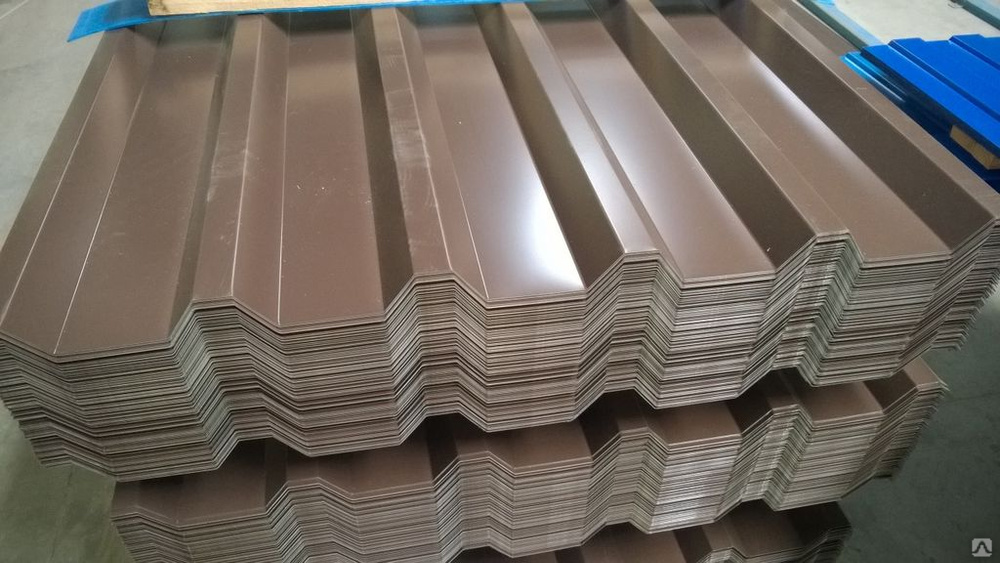

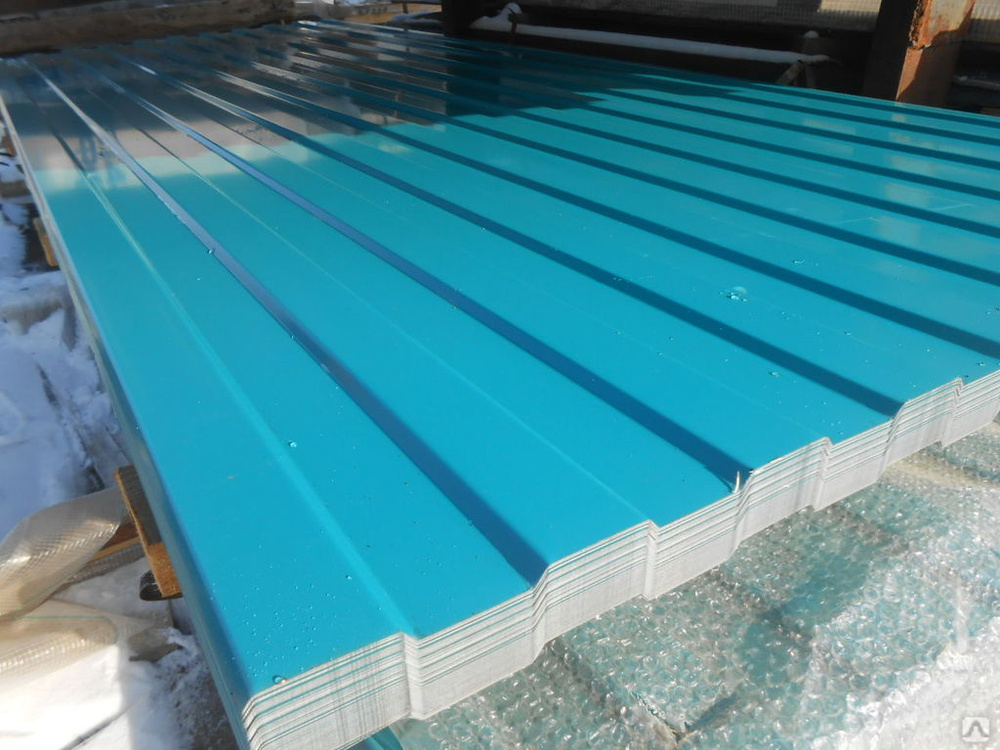

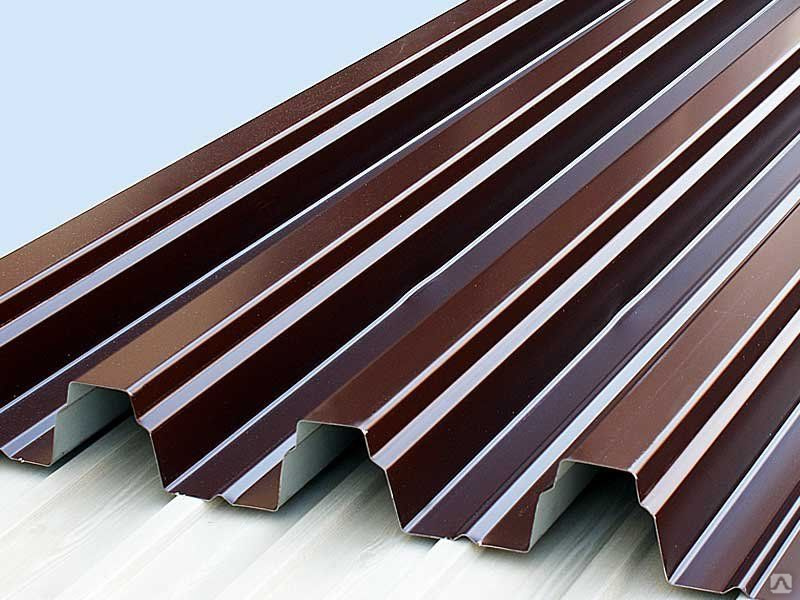

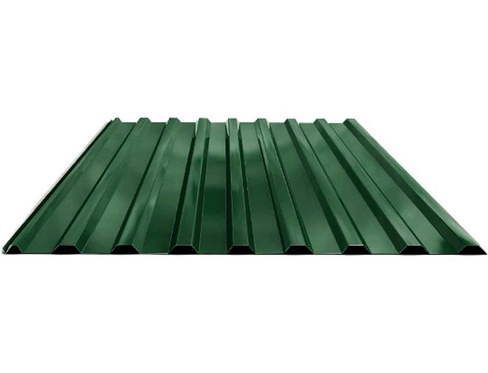

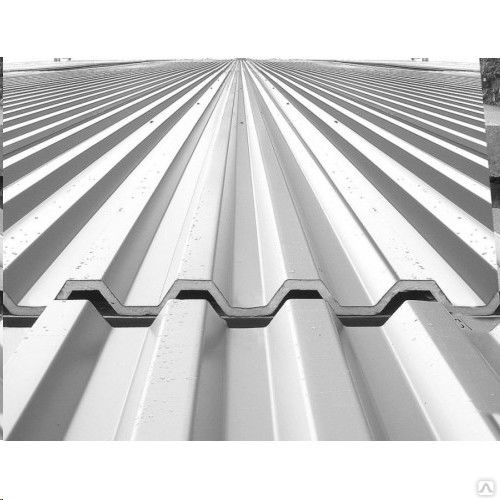

      Кровельные листы с трапециевидным профилем | Особенности и как производить?

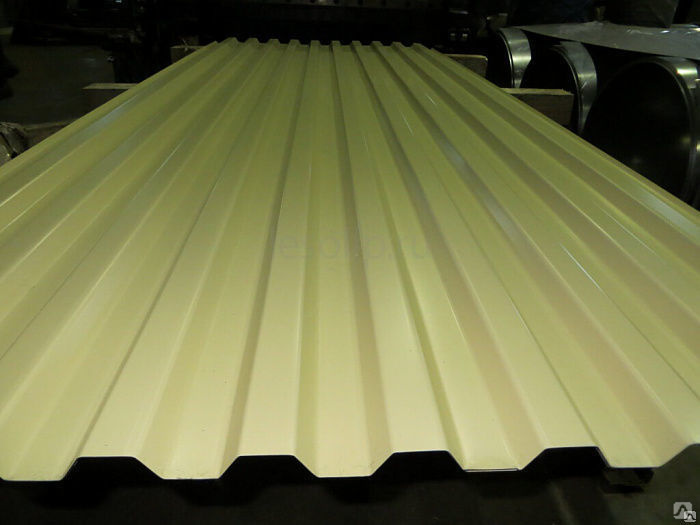

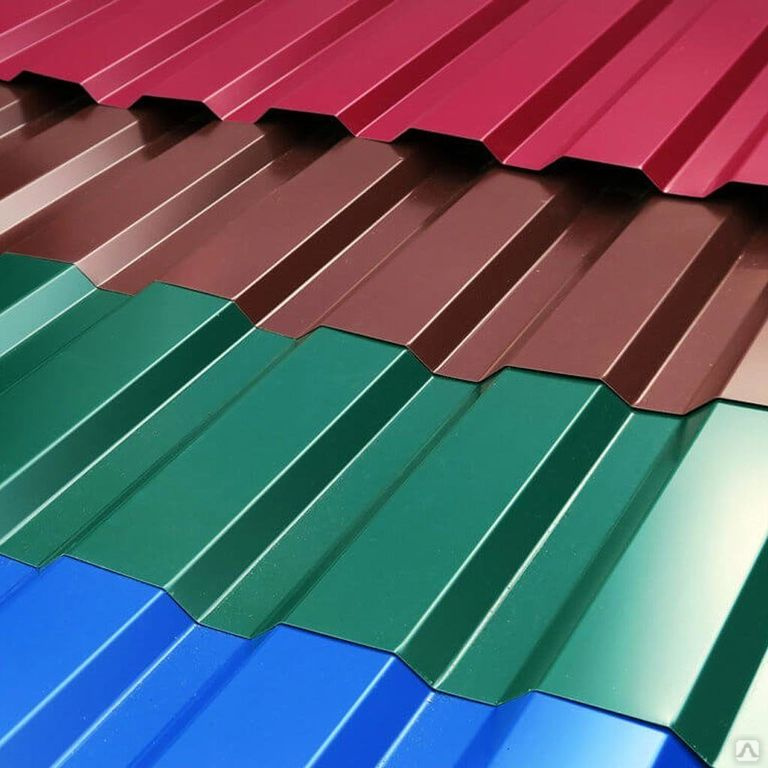

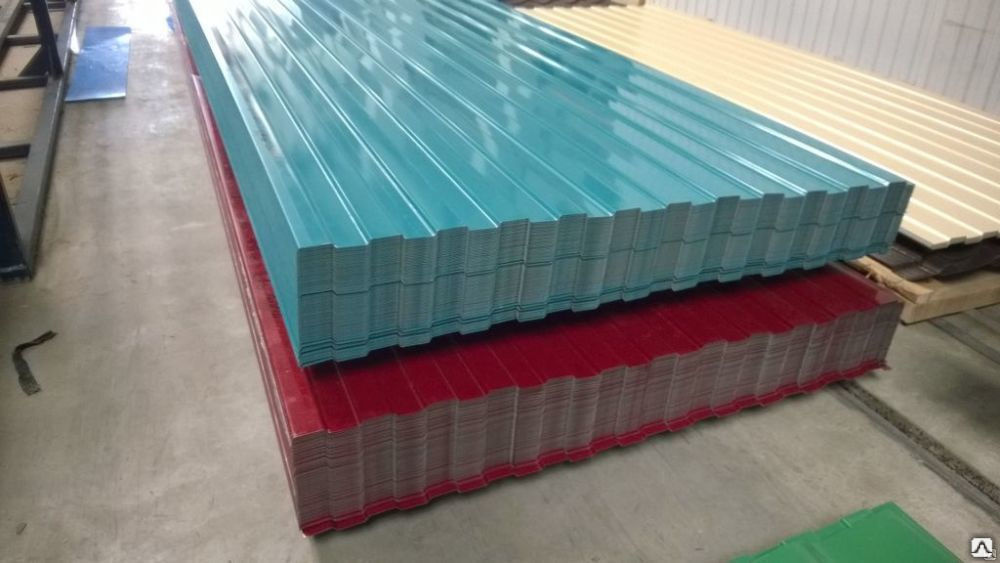

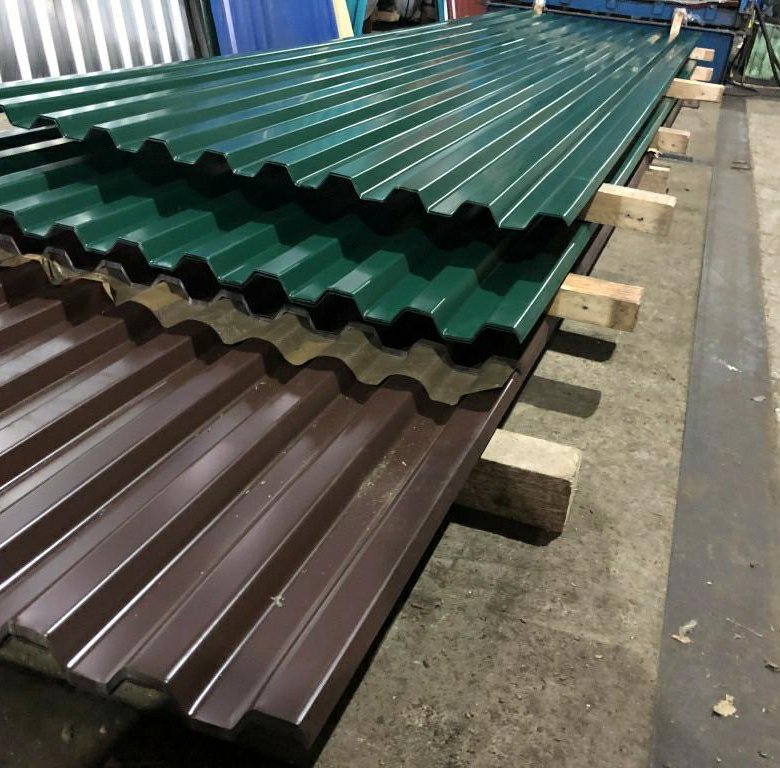

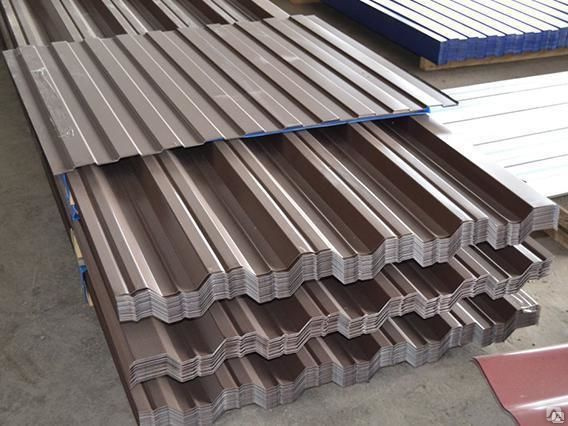

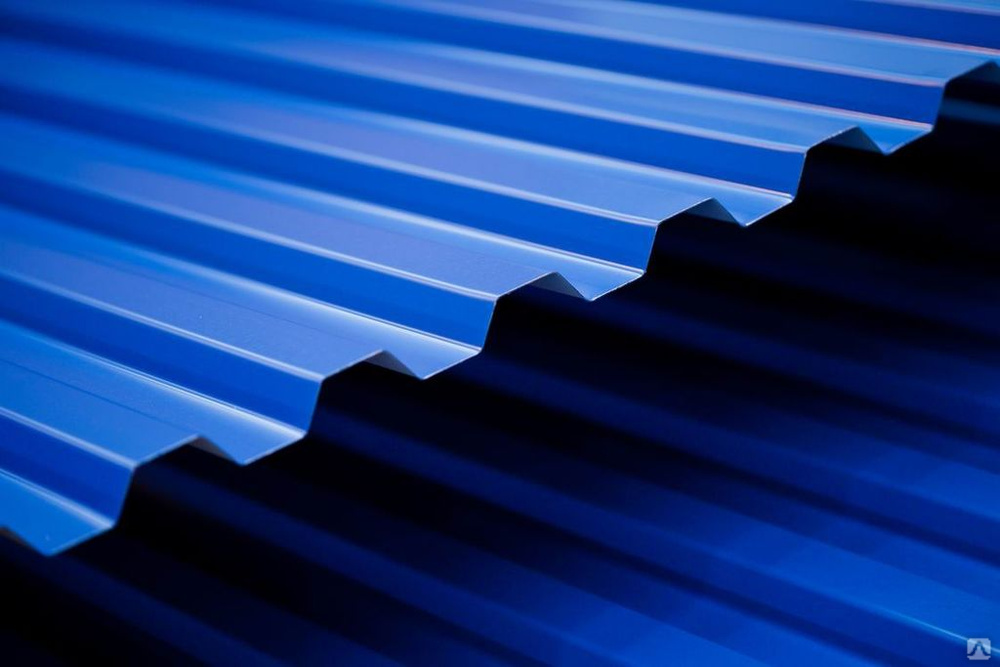

      Кровельные листы с трапециевидным профилем представляют собой профильные листы с профилем трапециевидной формы, покрытые несколькими красивыми цветами для придания привлекательного внешнего вида. Эти листы доступны в белом, сером, зеленом, синем, терракотовом, слоновой кости, коричневом и других красивых цветах. Эти кровельные листы обеспечивают идеальное сочетание с кровлей, чтобы соответствовать привлекательному внешнему виду дома.

      Структура материала:

      Материалы, используемые для поверхностного слоя, представляют собой погодостойкие смолы, которые помогают предотвратить воздействие УФ-лучей, исходящих от солнца, а также снижают коэффициент теплопроводности. Все эти примечательные особенности обеспечивают долговечность и превосходную стойкость к химической коррозии. Промежуточный и нижележащий слои состоят из материалов, обеспечивающих превосходную прочность и отличные изоляционные свойства.

      Характеристики:
      • Финишная отделка: Эти листы однородного качества и имеют однородное цветовое покрытие. Цвета выбираются из последней линейки цветных покрытий.
      • Коррозионная стойкость : Изготовленные из высококачественной стали и алюминия, эти листы обладают превосходными антикоррозионными свойствами.
      • Хорошая теплоизоляция : Цветное покрытие на этих листах обладает сильными изоляционными свойствами, поэтому эти листы обеспечивают превосходную защиту от тепла.
      • Водонепроницаемость : Вода не может оставаться на этих простынях из-за их водонепроницаемости.
      • Защита от атмосферных воздействий: Эти листы не повреждаются и могут выдерживать экстремальные погодные условия.
      • Высокая прочность: Повышенная прочность на растяжение позволяет этим листам выдерживать большие нагрузки.
      • Красивый внешний вид : Они доступны в широкой цветовой гамме, что делает их привлекательными на вид.
      • Экономичный : Требование дополнительных затрат, таких как затраты на установку и техническое обслуживание, минимальны, благодаря чему эти листы имеют отличную экономическую ценность.

      Applications :
      • Architectural Roofs
      • Auditoriums
      • Gymnasiums
      • Exhibition Halls
      • Household Roofing
      • Commercial Buildings
      • Industrial Buildings
      • Аэропорты

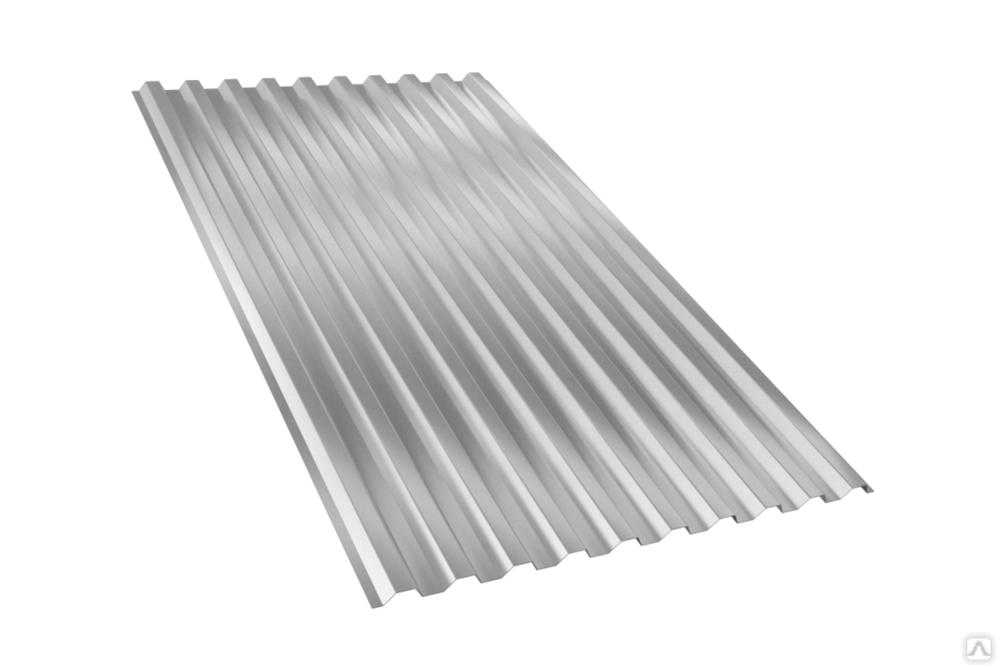

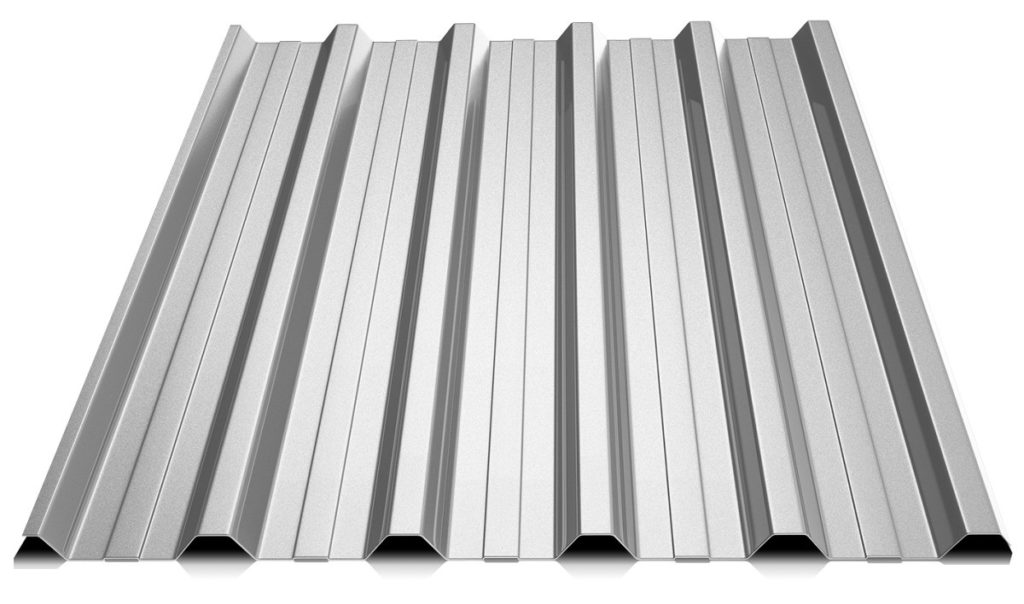

      Чертеж трапециевидного профиля

      Как изготовить Кровельный трапециевидный профиль?

      Профилегибочная машина для трапециевидной кровли может производить трапециевидных профилированных кровельных листов путем формования рулонов металла / стали. В зависимости от страны они могут называться по-разному, как показано ниже:

      • Профилегибочная машина для производства кровельных профилей с ребрами
      • Профилегибочная машина для производства кровельных профилей Spandek
      • Машина для производства кровельных профилей Trimdek
      • Машина для производства 4-х угловых кровельных профилей
      • Машина для производства 5-ти волновых кровельных профилей /11/12/13/14 ребер, но наиболее распространенным является профиль с 5 ребрами.

        Посмотрите видео ниже, чтобы понять, как работают профилегибочные машины с ребристым профилем:

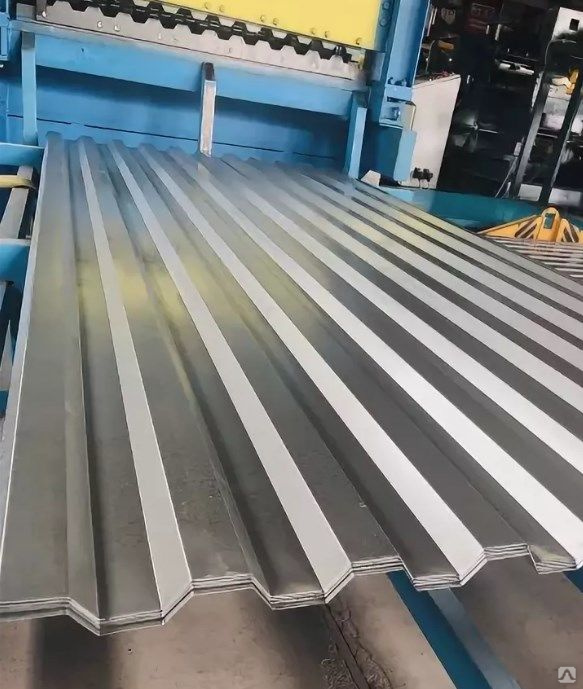

        Профилегибочная машина с ребристым профилем является полностью автоматическим и простым в эксплуатации с удобной панелью HMI, состоит из одного разматывателя, оборудования для направления листа, секции профилирования, системы управления PLC, гидравлической резки, стола для сбора. Шаг за шагом ролики внутри машины будут формировать листовой металл, чтобы он стал металлической кровельной листовой панелью.

        Их главными преимуществами являются красивый индивидуальный дизайн, простая и стабильная работа с прочным корпусом и доступная цена. Есть 3 модели, как показано ниже:

        1254 Размер (Д x В 12541253
        SPECIFICATION
         Items ECO model STANDARD model HIGH SPEED model
         Total power 5.5 – 7.5kw 7.5 – 11kw 11 – 22 кВт
        Скорость 16 – 18 м/мин 22 – 24 м/мин 44 – 46 м/мин
        (9-11)x(1,6-2,2)x1,8 м (9-11)x(1,6-2,2)x1,8 м (9-11)x(1,6-2,2)x1,8 м
         Weight of machine 6 – 8 tons 7 – 10 tons 9 – 12 tons
         Roller station 16 – 18 18 – 21 20 – 24
         Material thickness 0,15–0,7 мм (G300-G550) 0,15–0,7 мм (G300-G550) 0,15–0,7 мм (G300-G550)
         Ширина материала 914; 1200; 1219; 1450мм 914; 1200; 1219; 1450мм 914; 1200; 1219; 1450mm
         Transmission system Hydraulic motor Hydraulic motor Electric motor with gear box
         Cutting system Hydraulic cylinder (front cutting) Hydraulic cylinder (rear & front cutting) Electric motor с коробкой передач (задний и передний рез)
        Система управления Автоматический с ПЛК, HMI Автоматический с PLC, HMI, инвертор Automatic с PLC, HMI, Inverter
        9999999 11111111111111111111111111111111. Машина для производства кровельных профилей

        Теперь, когда вы понимаете, что такое машина для производства трапециевидных (ребристых) кровельных профилей , вы готовы получить предложение. Наши торговые представители имеют многолетний опыт работы с профилегибочными станками для металлических панелей и будут рады помочь вам. Для получения дополнительной информации о различных типах или вы готовы к покупке, пожалуйста, свяжитесь с нашим консультантом сегодня.

        Чтобы дать лучшее предложение и точно удовлетворить ваши требования, не могли бы вы предоставить подробную информацию, как показано ниже:

        • Какие машины для профилирования кровли вам нужны?
        • Профиль или изображения образца.
          Ваш рисунок, профиль

          ПОЧЕМУ CUNMAC?

          Являясь мировым производителем профилегибочных машин для кровельных панелей с более чем 15-летним опытом, CUNMAC верит в построение партнерских отношений и предоставляет комплексные услуги клиентам.

    РубрикаРазное
