Виды профнастила

В последнее десятилетие в строительстве встал вопрос разработки нового материала, способного удовлетворять следующим требованиям:

  • быть прочным, обладать несущей способностью;
  • иметь незначительную массу, чтобы не утяжелять вес конструкции в целом;
  • обладать высокими антикоррозионными свойствами; иметь приемлемую цену.

Разработчики с поставленной задачей справились на «отлично». Так появился новый материал, который сейчас называют по-разному: профилированный лист, профнастил, профлист, но в сущности это одно и то же.

Как получают профнастил

Данный материал изготавливают из стального листа методом холодной прокатки, строго следуя требованиям ГОСТа. Толщина профлиста варьируется от 0,4 мм до 0,9 мм. Различной бывает и высота гофры (волны), минимальная высота – 6 мм. Стандартная длина идет через метр, начиная от полуметра: 0,5 м., 1, 2, 3, 4 м. и т.д. А вот ширины у профилированного листа две: рабочая (полезная) и полная (габаритная).

Первая дается с учетом нахлеста при монтаже, именно ее используют при расчете материала. Полная ширина указывает габарит листа при изготовлении и покупке.

Гофрированный лист после прокатки обязательно подвергают процедуре оцинкования, затем профнастил покрывают слоем полимера или окрашивают с двух сторон. Такой материал не трескается при разумных изгибах и служит долго.

Виды профнастила

В зависимости от назначения профнастил выпускается трёх видов с маркировкой:

  • С – стеновой, для заборов, ограждений, облицовки стен;
  • Н – несущий, для обустройства кровель, в качестве несъемной опалубки при монтаже межэтажных перекрытий;
  • НС – несущее-стеновой, универсальный, может применяться для любых работ.

При выборе материала профнастил можно заменить на другой вид профлиста в сторону улучшения прочностных характеристик. Например, «С» меняется на «НС», который, в свою очередь, можно заменить на «Н». В обратную сторону замена не разрешается.

Перечисленные виды профлиста позволяют с успехом решать многочисленные задачи в промышленном и частном строительстве.

Маркировка профнастила

В этом вопросе единое мнение пока не выработалось. Каждый производитель маркирует профлисты по своему, но почти все из них обязательно указывают вид профнастила, его толщину, высоту гофры и рабочую ширину. Например, маркировка НС-0,7-12-1100 означает, что данный профилированный лист относится к несущее-стеновым, имеет толщину 0,7 мм, высоту волны 12 мм и рабочую ширину 1100 мм. Все просто и понятно.

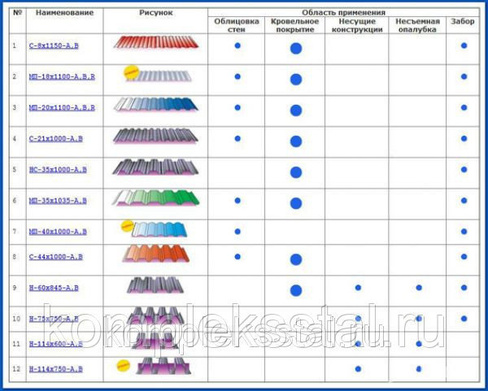

Сферы применения профнастила

Благодаря своим уникальным качествам, материал нашел широкое применение во многих областях промышленно-гражданского строительства. Сэндвич-панели, ограждающие конструкции, заборы, фасады зданий, обшивка каркасных домов, складов, ангаров, межэтажные перекрытия, плоские и скатные кровли – везде присутствует профнастил. Работать с ним – одно удовольствие – качественно, быстро, долговечно, экономично.

Материал одинаково востребован и профессиональными строителями, и частными застройщиками.

Преимущества профнастила

Профилированный лист стал популярным в России вполне заслуженно, имея ряд неоспоримых плюсов:

  • благодаря малому весу, не нужно присутствие грузоподъемных машин и механизмов;
  • материал не требует точной разметки, легко монтируется;
  • благодаря высоким антикоррозионным свойствам служит долго;

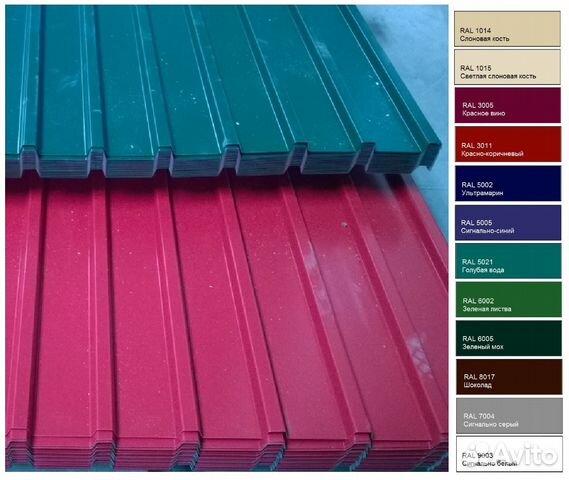

  • широкая цветовая гамма предоставляет богатый выбор различных цветов и оттенков;
  • профилированный лист стоит недорого – он доступен по цене всем слоям населения.



Узнать подробнее о видах профнастила!



Обладая внушительными габаритами, профнастил дает возможность за короткий промежуток времени покрывать большие площади, что положительным образом сказывается на сроках строительных работ. С применением этого материала, как на дрожжах, растут огромные ангары и склады, торговые центры и стадионы.

Малый вес профлиста позволяет применять облегченные фундаменты, экономя материалы, время и деньги.

Все виды профлиста от проверенного производителя

Если вы заинтересовались профилированным листом и желаете приобрести высококачественный материал, сделать заказ можно в компании «ПрофСтальДом». Для этого достаточно зайти на наш сайт и связаться с отделом продаж. Мы являемся заводом-производителем профнастила, имеем большие производственные и складские площади, современное оборудование, профессиональный слаженный коллектив.

Для удобства и оперативности доставки продукции по Центральному региону «ПрофСтальДом» имеет дополнительные склады в Москве и Туле. Собственное производство позволяет контролировать процесс изготовления профлиста от начала и до конца, отказаться от услуг ненужных посредников, самим формировать цену на продукцию. Обращайтесь – и мы вас не разочаруем. Заказывайте надежные материалы в проверенной компании! А если остались вопросы — звоните, специалисты предприятия всегда готовы ответить на них предельно просто и четко.



Получи свою скидку на профнастил

Предыдущая Следующая

Профнастил оцинкованный с покрытием и без покрытия.

Профнастил; надежный и практичный материал, использующийся для строительства стен, крыш, ограждений.

Установка и монтаж забора из профнастила.

Установка и монтаж забора из профнастила — работа, которая требует достаточно большой внимательности и определенных навыков. Тем не менее, ее вполне можно выполнить и своими руками.

Все статьи

виды, типоразмеры, маркировка, сферы применения — ООО «Броксталь»

Профилированный лист или профнастил — легкий, но прочный материал, популярный среди строительных компаний и частных покупателей. Он используется для облицовки зданий, возведения заборов, гаражей и временных сооружений, в качестве кровли для крыш. Широкая сфера применения обусловлена хорошими эксплуатационными характеристиками профлиста: надежностью, прочностью, долгим сроком службы и устойчивостью к коррозии.

Чтобы подобрать оптимальную продукцию для конкретных целей, необходимо разобраться в разновидностях профнастила, о которых и пойдет речь в данной статье.

  • Маркировка и типоразмеры профнастила
  • Профнастил С-8
  • Профнастил НС-35
  • Классификация по типу защитного покрытия

Профлист имеет буквенную и цифровую маркировку, разобравшись в которой, можно понять основное назначение товара. В настоящее время производители выпускают три вида материала со следующим обозначением:

  • Н — несущий или кровельный стройматериал, адаптированный под максимальные нагрузки за счет дополнительных ребер жесткости.
  • С — стеновой, применяемый для производства панелей и сборки временных конструкций, отличается гофрой трапециевидной формы.
  • НС — универсальный, подходящий для выполнения различных строительных операций.

Также профлист маркируется цифровым кодом, обозначающим высоту профиля. Маркировка С-8 обозначает, что профнастил изготовлен из металлопроката с «волной» 8 мм, а С-20 имеет высоту гофры в 20 мм. Дополнительно производитель может указать ширину и длину продукции, а также тип используемого покрытия, но обычно эти данные не включаются в буквенно-цифровое обозначение.

Размеры листа профнастила могут быть следующими:

Марка Толщина листа, мм Длина листа, м Высота профиля, мм
С8 0,5 — 0,7 0,5 — 12 8
С10 0,4 — 0,8 0,5 — 12 10
С18 0,4 – 0,8 0,5 — 12 18
С21 0,4 – 0,8 0,5 — 12 21
С44 0,5 – 0,9 0,5 – 13,5 44
НС35 0,5 – 0,9 0,5 — 12 35
НС44 0,4 – 0,8 0,5 — 12 44
Н57 0,6 – 0,9 0,5 — 14 57
Н60 0,7 — 1 0,5 – 14,5 60
Н75 0,65 — 1 0,5 – 14,5 75

Еще одной важной характеристикой изделия является его масса, зависящая от толщины используемого металла. Например, вес профнастила С-8 варьируется от 4,5 до 6,17 кг.

Несмотря на большое количество типоразмеров, наиболее востребован профлист С-8 и НС-35. Подробнее остановимся на их характеристиках и сферах применения.

Профнастил С-8

Один из самых легких профилированных листов, представленных на рынке, с высотой гофры всего в 8 мм. Выпускается в оцинкованном варианте или с полимерным покрытием зеленого, коричневого или бордового цветов. Благодаря небольшому весу при значительной прочности и доступной стоимости, материал широко применяется для постройки заборов и покрытия крыш. Также профнастил подходит для внутренней отделки помещений: например, устройства подвесных потолков и перегородок в торговых павильонах. Дополнительно он используется для создания:

  • Стеновых конструкций при строительстве небольших сооружений.
  • Облицовки стен.
  • Щитовых конструкций.

Применяется для производства сборных и составных сэндвич-панелей, удобен в транспортировке и хранении, сохраняет свои эксплуатационные свойства на протяжении многих лет.

Профнастил НС-35

Универсальный оцинкованный или окрашенный металлопрофиль подходит для решения разнообразных строительных задач:

  • Обустройство кровли с максимальным шагом 1,5 м.
  • Возведение гаражей, складов, ангаров (применяется в качестве стенового материала или элементов каркаса).
  • Облицовка и усиление стен.
  • Строительство заборов и щитовых ограждений.

Прочность, надежность и срок службы материала во многом зависят от завода-изготовителя. Важно, чтобы производство профнастила осуществлялось на современном оборудовании из высококачественного сырья. Это гарантирует соответствие продукции требованиям ГОСТ и ТУ.

Классификация по типу защитного покрытия

Помимо типоразмеров, профнастил отличается видом покрытия. Обычно производители предлагают два вида продукции:

  • Оцинкованный профнастил.
  • Окрашенный профлист.

Каждый вариант имеет свои преимущества. Например, оцинкованный профнастил дешевле окрашенного, но при этом хорошо защищен от воздействия высокой влажности. Для нанесения слоя цинка металлопрофиль опускают в расплавленный цинк, после чего на листе образуется защитная пленка толщиной до 30 микрон. Она не дает стали коррозировать — предупреждает ее окисление при контакте с водой. Благодаря доступной стоимости, оцинкованные листы профнастила применяются при возведении бытовок, временных сооружений, заборов. Его широко используют при проведении реставрационных работ, для усиления существующих стен и перегородок.

Если вы заинтересованы в покупке не только прочного, но и эстетичного стройматериала, стоит обратить внимание на профнастил с полимерным покрытием. Оно может быть различным:

Наименование Описание Преимущества Недостатки
Пластизол Органический полимер, который наносится поверх оцинкования и грунтовки. В результате защитный слой достигает толщины до 200 микрон. Защита от механических повреждений и царапин, устойчивость к воде и бытовым химикатам. Постепенное выгорание, потеря цвета под воздействием прямых солнечных лучей.
Полиэстер Наиболее популярный материал, которым покрывают профнастил. Высокие декоративные свойства, большая палитра оттенков (зеленый, красный, белый, синий и так далее), устойчивость к температурным перепадам, хорошая адгезия Высокая стоимость металлоизделия.
Пурал Современный полимер, состоящий преимущественно из полиуретана Профнастил с пураловой защитой красив, хорошо противостоит механическим и химическим воздействиям. Выпускается ограниченным кругом производителей, обладает высокой ценой
PVDF Состоит из полидифторионада – нового материала, отличающегося повышенной стойкостью цвета Широкая цветовая гамма, устойчивость к выгоранию на солнце Неотработанная технология производства – качество зависит от завода-изготовителя.

Чтобы подобрать стройматериал, подходящий именно вам, необходимо учитывать:

  • Размеры листа профнастила: высоту гофры, толщину металла.
  • Назначение продукции: универсальная, для кровли или стен.
  • Тип используемого покрытия: оцинкование или окрашивание.

Специалисты ООО «Броксталь» готовы помочь в выборе подходящего изделия и предложить профлист по доступным ценам. Наша компания является производителем профнастилаи обеспечивает высокое качество реализуемого товара. Благодаря этому, продукция нашего производства востребована как среди строительных фирм, так и среди частных покупателей. Актуальные расценки указаны в прайсе, а оформить заказ вы можете по контактному телефону, указанному на нашем сайте. Так в продаже имеется бу металлопрокат.

Виды профнастила | Полезные статьи ООО «ЧЗПТ»

Содержание

  • Использование в зависимости от классификации
  • Виды профнастила в соответствии с типом защитного покрытия
  • Размеры профильного листа
  • Самые популярные виды профилированного листа и их характеристики

На рынке стройматериалов профильные листы, предназначенные для тех или иных целей, представлены в широком ассортименте.

Использование в зависимости от классификации

В соответствии с основной классификацией профнастил может быть:

  1. Кровельным или несуще-стеновым (маркировка НС). Эта марка профнастила считается универсальной, ее применяют для монтажа кровли, перекрытий, отделки стен. Материал обладает большой высотой при средней толщине листов и высоте гофры, небольшим весом, не утяжеляющим сооружение, и капиллярными канавками, затрудняющими проникновению влаги.
  2. Стеновым или фасадным (маркировка С). Листы материала имеют среднюю и малую толщину и невысокую гофру. Из такого профнастила создают ограды и прочие вертикальные плоскости. Кроме того, материалом утепляют помещения, предварительно укладывая теплоизоляционный материал, и используют его для декоративной обшивки стен.
  3. Несущим (маркировка Н). Из такого профнастила возводят несущие конструкции и укрепляют их. Материал, выделяющийся толщиной и высотой гофры, имеет вспомогательные бороздки, гарантирующие ему максимальную жесткость.

Виды профнастила в соответствии с типом защитного покрытия

Является второй по распространенности систематизацией профлистов. Выделяются три класса изделий:

  1. Оцинкованные стальные гофрированные пластины. Материал является наиболее востребованным. Изготавливают его горячим способом: лист погружают в расплавленный цинк для получения защитного слоя 25-30 микрон.
  2. Алюмо-цинковые пластины. Материал отличается высокой устойчивостью к проявлению коррозии. В составе покрытия кроме алюминия и цинка (соотношение 55:43,4) имеется кремний (1,6 части), связывающий элементы между собой. Профилированные листы с алюмо-цинковым покрытием используют в местах, которые приближены к объектам с агрессивной воздушной средой. Например, на морском побережье, в промышленных зонах, на территориях, которые прилегают к оживленным автотрассам.
  3. С полимерным напылением. Толщина покрытия таких листов – 25-200 мкм, цветовая палитра достаточно широка. Эти изделия являются самыми долговечными: в зависимости от типа вещества и технологии его нанесения производители гарантируют 10-20 лет их безупречной службы. Однако реальный срок эксплуатации может доходить до пяти десятков лет.

Размеры профильного листа

Краткая информация о стандартных размерах листа профнастила самых популярных видов:

  1. Несущий и кровельный. Листы могут быть любой длины, так как такой профнастил производители выпускают прокатом. Ширина листа профнастила кровельного: маркировка Н57 – 750 мм, Н60 – 845 мм, Н75 – 750 мм.
  2. Универсальный. У самых распространенных размеров листа профнастила для крыши (НС35 или НС44) ширина одинаковая – 1000 мм.
  3. Стеновой. Ширина листа профнастила для забора С10 составляет от 900 до 1000 мм, С18, С21 и С44 – 1000 мм.

Чтобы определить длину профлиста, нужно посмотреть на последние цифры в маркировке. Длина одного листа может быть разной: и 2,5 метров, и 11 метров, и больше.

Самые популярные виды профилированного листа и их характеристики

Типов профизделий сегодня существует достаточно много. Однако чаще всего специалистами строительной сферы используются только определенные виды профиля. Одними из самых популярных профилированных листов, которые можно использовать для выполнения самых распространенных строительных работ, являются:

  • С18. Стеновые изделия, идеальные для проведения кровельных работ на крышах скатного типа, создания малых архитектурных форм, щитовых оград. Имеют узкие гофры и широкие полки, придающие отличную жесткость кровельной конструкции.


  • С8. Листы такой маркировки часто используют в качестве декоративного покрытия стен. Однако С8 можно применять и для монтажа крыш со сплошной обрешеткой. Рабочие характеристики этого профнастила имеют много общего с пластинами С10.


  • С21. Профлисты обладают отличными показателями прочности, обеспечивающейся формой штамповки материала. Из таких листов возводят ограды любой разумной высоты, их используют для обшивки стен в различных помещениях, проведения кровельных работ.


  • Н57. Профлист, имеющий высокую степень жесткости. Отличный вариант для несъемной опалубки, строительства разнообразных ограждений, имеющих неплохой внешний вид и способных надежно защитить территорию.


  • Нс44. Листы, обладающие высоким профилем и способные обеспечить высокую степень жесткости конструкций из них.


  • Н75. Обладают повышенной жесткостью и используются для создания максимально прочных заборов и стеновых ограждений.

Благодаря профнастилу можно оперативно и без посторонней помощи осуществить достаточно большое количество работ на приусадебном участке. Если знать основные параметры, с выбором качественного, долговечного и внешне привлекательного материала для частного дома проблем не возникнет.

Виды профнастила для кровли с описанием и характеристикой, как выбрать оптимальный размер листа

Производимый в различных вариациях и постоянно совершенствующийся профнастил приобрёл поразительную популярность. Правда, у некоторых строителей широкий ассортимент профилированных листов вызывает не радость, а растерянность: непонятно, по каким критериям выбирать материал. Надо сказать, что профнастил обладает завидными эксплуатационными характеристиками, в которых довольно легко разобраться.

Содержание

  • 1 Виды профнастила

    • 1.1 Значение букв

    • 1.2 Значение цифр

    • 1.3 Видео: как не запутаться в маркировке профнастила

  • 2 Размеры кровельного профлиста

    • 2.1 Толщина

    • 2.2 Длина

    • 2. 3 Ширина

    • 2.4 Высота волны

    • 2.5 Масса

      • 2.5.1 Таблица: масса профнастила марки «НС» в зависимости от высоты волны и толщины листа

  • 3 Выбор оптимального размера листа

  • 4 Длина нахлёста профнастила на кровле

    • 4.1 Видео: кроем крышу профнастилом

Виды профнастила

Чтобы определить вид профлиста, требуется посмотреть на его марку — буквенные и цифровые обозначения на этикетке материала.

Информация о том, чем один лист отличается от другого, содержится в цифрах и буквах маркировки

Значение букв

Одна или несколько букв в начале маркировки материала отсылает к параметру прочности и сфере использования:

Профнастил марки «МП» разделяется на материал типов «А», «В» и «R». Для кровельных работ подходит более прочный профлист с обозначением «МП-R», отличающийся небольшим основанием волны и широким промежутком от одного до другого гребня.

По размерам профили «А» и «В» больше подходят для стен, а «R» — для кровли

Значение цифр

Числа, стоящие за буквами в маркировке материала, служат для обозначения:

  • высоты волны;
  • толщины листовой стали;
  • ширины профлиста с учётом нахлёста волн при монтажных работах;
  • длины листа (необязательно, поскольку по желанию заказчика этот параметр может быть любым).

Все размеры указываются в миллиметрах. Например, по маркировке С10–0,5–1100 можно выяснить, что высота волны профнастила равна 10 мм, толщина — 0,5 мм, а полезная ширина — 1100 мм.

Цифры в маркировке обозначают размеры профлиста — высоту волны, толщину и полезную ширину

Видео: как не запутаться в маркировке профнастила

Размеры кровельного профлиста

Размеры профнастила указаны в ГОСТ 24045–94. Срок службы этого материала обычно определяется заводом-изготовителем и указывается в сопроводительной документации.

Толщина

Толщина рулонной стали, из которой делают профлист, находится в диапазоне 0,45–1,2 мм.

Толстый профлист характеризуется лучшей прочностью и намного реже ржавеет.

Чем более толстым является лист профнастила, тем он прочнее и тяжелее

Толщина профнастила обусловливается его маркой. У материала с пометкой «Н», «НС» или «С» она обычно находится в тех же пределах, что и у листовой стали — 0,4–1,2 мм, а у профилированного листа марки «МП-R» — 0,4–0,8 мм.

Длина

Заводское оборудование может выпускать листовой материал длиной не более 14 метров. В листах большего формата необходимости обычно не возникает, ведь они будут неудобными в плане доставки на строительный участок и укладки на крышу.

Производитель может взять индивидуальный заказ: изготовить профлисты, длина которых в точности равна размеру скатов кровли. С таким материалом строитель окажется только в плюсе, ведь кровельное покрытие будет идеально герметичным и обойдётся дешевле, так как потребуется делать меньше нахлёстов.

Стандартная длина профлиста у всех производителей разная, а под заказ можно купить листы длиной до 14 м

Ширина

По стандарту ширина листовой стали равна 125 см. Правда, после гофрирования, то есть создания волн, этот показатель изменяется. Каким именно он будет, зависит от высоты формируемых гребней и формы листа.

Ширину профнастила рассматривают с двух точек зрения.

За ширину принимают как расстояние от одного края профилированного листа до другого, так и часть материала, которая будет накрывать определённый участок крыши с учётом нахлёстов. Первый показатель называют общей шириной листа, а второй – «рабочей» или «функциональной» шириной.

Во избежании путаницы нужно чётко понимать о какой ширине идёт речь: о полной или рабочей

Высота волны

Чаще всего кровлю кроют профилированными листами с волнами высотой не менее 1,8 см. Максимальным считается подъём гребня материала на 7,5 см.

Высотой волны определяются прочность и возможности самоочищения кровельного полотна от дождевой воды.

Для кровельных работ лучше выбирать листы с большой высотой волны, начиная с 18 мм

По наблюдениям строителей наиболее устойчивым по отношению к различным нагрузкам в процессе эксплуатации показывает себя профнастил марок «НС» и «Н» с бороздами в основании волны.

Масса

Вес профилированного листа зависит от толщины металла, конфигурации профиля и размеров защитного покрытия. Поэтому диапазон удельных масс профнастила довольно широк: от 5,4 до 17,2 кг/м².

Таблица: масса профнастила марки «НС» в зависимости от высоты волны и толщины листа
Маркировка профлистаТолщина металла в ммМасса погонного метра материала в кгМасса 1 м² профнастила в кг
НС35–10000,55,45,4
НС35–10000,555,95,9
НС35–10000,77,47,4
НС44–10000,55,45,4
НС44–10000,555,95,9
НС44–10000,777,47,4

Выбор оптимального размера листа

Чтобы облегчить кровельные работы, профнастил нужно тщательно подбирать по размеру.

Идеальной считается ситуация, когда длина профлиста равна длине ската крыши с учётом кровельного свеса. Маленькими кусками профнастила закрывать крышу сложнее и дольше.

Крыша, закрытая листами длиной во весь скат, менее склонна к протечкам и порче под воздействием серьёзных нагрузок.

Правда, профнастил длиной более 6 метров нелегко доставить на кровлю и прикрепить к обрешётке, случайно не изменив его формы. Профлисты в нетрадиционном формате зачастую приходится поднимать на дом специальной техникой.

Если длина ската больше 6 метров, листы будет сложно поднимать на крышу; но если это удастся сделать, то качество кровельного покрытия будет выше

Наилучший показатель толщины для кровельного покрытия — это 0,5 и 0,6 мм. Эти цифры свидетельствуют о том, что профнастил выдержит влияние погодных условий и вес снега зимой.

Листовой профилированный металл толщиной менее 0,5 мм считается чересчур восприимчивым к механическому воздействию. Он сможет справиться с возлагаемыми на него нагрузками только в условиях создания частой или абсолютной глухой обрешётки.

Материал толщиной более 0,7 мм под влиянием неблагоприятных факторов не сгибается и не теряет свои качественные характеристики в течение длительного времени.

Толстое кровельное покрытие весит немало и поэтому оказывает на несущую конструкцию крыши значительное давление. Это значит, что стропильная система и стены здания под профлисты большой толщины должны быть крепкими.

В отношении остальных размеров (ширины, высоты волны и так далее) стоит придерживаться стандартов.

Длина нахлёста профнастила на кровле

Боковыми кромками профилированные листы должны соприкасаться на одну или две волны в зависимости от мощности несущей конструкции кровли и предполагаемой нагрузки на материал.

Нахлёст в две волны обязателен в случае малого уклона ската крыши. Такое соприкосновение листов обеспечит герметичность и надёжность кровельного покрытия.

По горизонтали листы укладываются с нахлёстом в одну или две волны, по вертикали — 20 см

В сантиметрах величину нахлёста определяют, ориентируясь на степень наклона кровли.

  1. Когда крыша наклонена менее чем на 15 градусов, один край листа накладывают на другой на 20 см.
  2. Если скат кровли более крутой (до 30 градусов), то профнастил крепят к обрешётке, делая нахлёсты по 15–20 см.
  3. При уклоне крыши на 35–50 градусов будет достаточно соприкосновения кромок листов на 10–15 см.

В случае необходимости делать горизонтальный нахлёст останавливаются на 20 сантиметрах. Образованные швы обязательно запечатывают с помощью силиконового герметика или мастика из битума.

Видео: кроем крышу профнастилом

Параметры профилированного листа определяются его маркой. Не акцентируя внимания на размерах профнастила, не получится сделать проект крыши правильным. Кроме того, тщательный подбор параметров профлиста — это залог приобретения оптимального объёма строительного материала.

  • Автор: Ксения Зубкова
  • Распечатать

Мой отец — строитель. Поэтому мне есть, что рассказать домашним умельцам.

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Виды профнастила, Вес профнастила, Характеристики профнастила ГОСТ

Профнастил (металлопрофиль) имеет широкую сферу применения и пользуется популярностью, как среди профессиональных строителей, так и для людей, занимающихся ремонтом своего дома самостоятельно. Профнастил, виды профиля которого отличаются формой, высотой и шириной, может использоваться для:

  • Устройства кровельного покрытия;
  • Строения заборов, ограждений и ворот;
  • Создания несъемной опалубки под легкие фундаменты;
  • Армирования конструкций;
  • Внутренней и наружной отделки стен промышленных или хозяйственных помещений.

Важно понимать, что для каждого вида работы необходимо использовать подходящий для нее материал. Узнать назначение конкретного металлопрофиля помогает маркировка. Так, выделяется стеновой (маркировка – С), несущий (Н) и универсальный (НС) профнастил, ГОСТ Украины подробно описывает их характеристики, размеры и вес.

Характеристики всех видов профнастила по ГОСТ

Заранее стоит отметить, что деление металлопрофиля на типы довольно условно. Благодаря легкости и прочности этого материала, практически любой профлист может применяться во всех сферах строительства: от обустройства кровли до облицовки стен. Тем не менее, если вы встали перед выбором материала для строительных работ, стоит обращать внимание и на маркировку и на конкретные характеристики, которым обладает профлист: размеры, вес и толщину. Так вы гарантированно подберете вариант, который справится с предполагаемыми нагрузками.

Виды профнастила для крыши

Металлопрофиль, подходящий для облицовки кровли имеет маркировку НС. Это универсальный вариант, обладающий оптимальной жесткостью и размером гофры, благодаря чему кровля выдерживает ветровую и снеговую нагрузку, не деформируясь и не подвергаясь коррозии.

Профлист НС laki-johnstones – идеален для создания кровельного покрытия для больших зданий, в том числе, промышленных. Его прочность позволяет покрывать большие площади без риска образования провисаний.

Еще один кровельный профлист – металлопрофиль НС35. Трапециевидная гофра делают этот материал не только прочным, но и привлекательным, потому он чаще используется для отделки жилых домов.

Вес профлиста НС35 в зависимости от толщины используемого металла также приведен в таблице.

Толщина металла профлиста НС35

Ширина рабочая

Вес 1 м2

0,4 мм

1000 мм

4,45 кг

0,45 мм

4,9 кг

0,5 мм

5,4 кг

0,55 мм

5,9 кг

0,6 мм

6,4 кг

0,65 мм

6,9 кг

0,7 мм

7,4 кг

0,8 мм

8,4 кг



Виды профнастила для забора

К главным требованиям профнастила для забора относится, безусловно, его жесткость. Ребра гофры должны обеспечивать материалу достаточную ветровую устойчивость, чтобы конструкция сохранила свою целостность. Идеально для этих задач подходят материалы с маркировкой Н – несущие металлопрофили.

Профнастил Нdostavka-tovara – идеально подходит не только для сооружения больших ограждений, но и для кровельных работ. Дополнительные ребра жесткости и внушительная толщина металла делает этот материал надежным и долговечным.

Виды профнастила для стен

Профнастил для наружной и внутренней отделки стен чаще всего используют для работ в промышленных, подсобных помещениях. Тем не менее, подобрав подходящий цвет и формат профиля, можно облицевать этим материалом и жилой дом – это обеспечит надежную защиту конструкции от влаги и механического воздействия.

Один из наиболее прочных стеновых профлистов – Сlaki-johnstones, благодаря солидной толщине листа и универсальной форме гофры может использоваться не только для отделки стен, но и для кровельных работ.

Вес профлиста толщиной 0,7 мм равна 6,metallocherepitsa кг/1 м2, толщиной 0,8 мм – 7 кг.

Более легкий и тонкий, но также надежный и прочный вариант стенового металлопрофиля – С20. В зависимости от толщины металла вес профлиста С20 составляет:

При толщине 0,5 мм данный профнастил также можно использовать на кровлю, он по своим техническим и несущим характеристикам будет похож на металлочерепицу.

Поможет определить вес профнастила калькулятор, много версий которого можно найти в сети. Достаточно ввести толщину и вид интересующего вас профнастила, и программа самостоятельно проведет точный расчет веса необходимого вам количества материала.

ГОСТ 24045: статус государственных стандартов

Говоря о ГОСТЕ, необходимо отметить, что на данный момент уже действует новая версия государственных требований к эксплуатационным характеристикам профнастила. Таким образом, профлист ГОСТ 24045-2010 не считается некачественным – эта версия стандартов до сих пор актуальная, а вот у ГОСТ 24045 статус «Заменен», следовательно, нормы, указанные в нем, уже не актуальны. Выбирая производителя, обязательно обратите внимание, на то, какому ГОСТу соответствует его продукция. Также следует вниманительно изучить государственные стандарты, чтобы быть уверенным в правильности выбора и в качестве приобретаемого материала.

Виды профнастила: какие бывают и для чего используются

Оглавление:
Виды профнастила и их отличительные признаки
Маркировка профнастила: четыре типа изделий
Как выбрать профнастил: наиболее популярные марки материала

Сегодня редко какой человек не знает, что такое профнастил – как в городе, так и в глубокой деревне дома, заборы, ворота и калитки обшивают сегодня не чем иным, как профнастилом, который с уверенностью можно назвать универсальным материалом. Гофрированный лист обладает высокими характеристиками и, как ни странно, довольно большим спектром всевозможных разновидностей, которые мы и постараемся изучить в полном объеме. В этой статье, вместе с сайтом stroisovety.org мы изучим виды профнастила, их особенности и назначение.

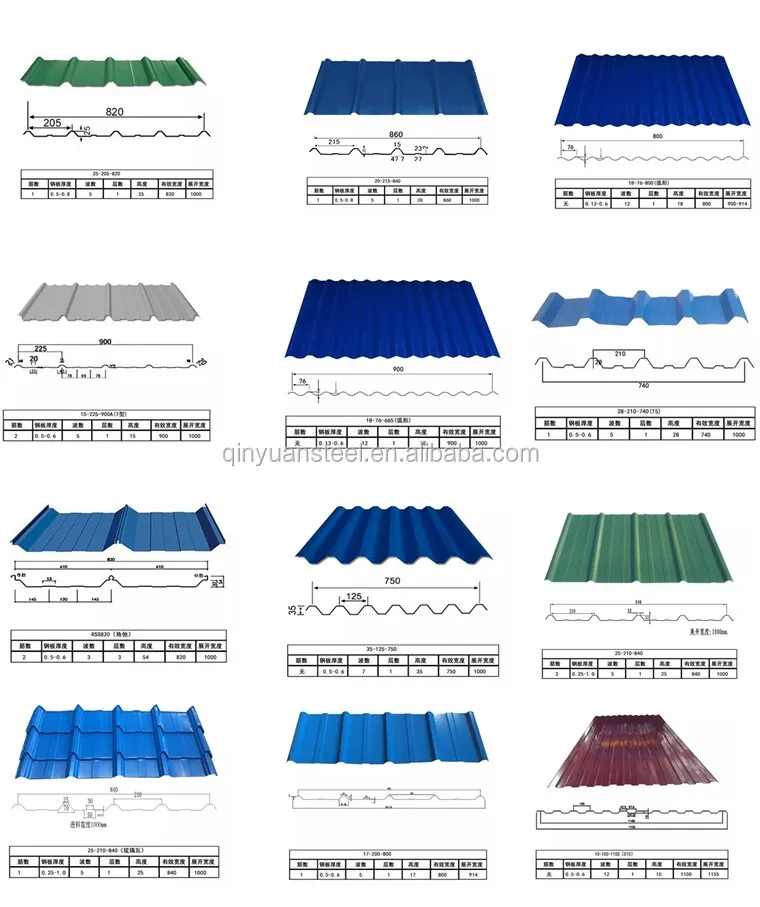

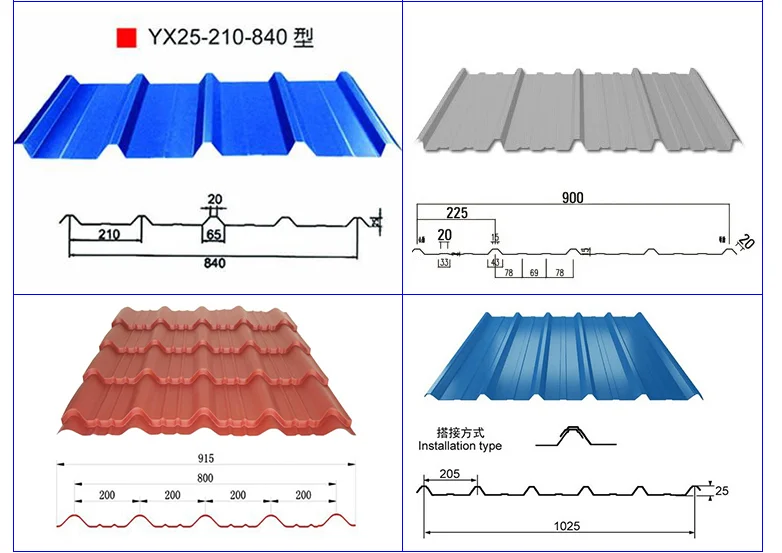

Виды профнастила фото

Виды профнастила и их отличительные признаки

Как и говорилось выше, типы профнастила довольно многочисленные и отличаются они друг от друга тремя моментами, которые и обуславливают технические характеристики этого материала и, естественно, его область применения. Классифицировать профнастил можно по следующим признакам.

  1. Высота и ширина профиля. Это наиболее важная техническая характеристика профнастила, от которой зависит многое, но в первую очередь это способность материала выдерживать те или иные нагрузки. Именно складки, которые называются ребрами жесткости, обеспечивают способность этого материал противостоять сильным ветрам и, если речь идет об использовании его в качестве кровельного покрытия, то выдерживать вес снега в зимний период. В большинстве случаев ширина волны профнастила является величиной постоянной и зависит от марки изделия, а ее высота может варьироваться в пределах от нескольких миллиметров до десятка и более сантиметров.
  2. Толщина стали. Это также отнюдь немаловажная характеристика профнастила, от которой зависят все его технические характеристики. Как правило, этот материал может изготавливаться из тонколистовой стали толщиной от 0,4 до 0,8мм.
  3. Защитно-декоративное покрытие. В этом отношении можно выделить две разновидности профнастила – это, если так можно выразиться, технический материал, изготовленный из оцинкованной стали и не имеющий никакой другой защиты, а также цветной профнастил, окрашенный специальной защитной полимерной краской. Цвет может быть практически любой, но в большинстве случаев он ограничен стандартными оттенками.

    Профнастил декоративный фото

Всю эту информацию, кроме цветовой гаммы, можно прочитать в маркировке изделия, в которой указывается практически все, в том числе и размер листа. Поговорим об этом несколько подробнее.

Маркировка профнастила: четыре типа изделий

Маркировка любого изделия, в том числе и профилированного листа, может рассказать о многом и уметь читать ее просто необходимо. Особенно если вы всерьез задумались о самостоятельном приобретении материала данного типа. Со стороны маркировка профнастила выглядит вполне стандартно – это буквенно-цифровое выражение.

  1. Буквы в начале названия марки профнастила. Тут имеется всего четыре варианта.

    2. С буквами разобрались, теперь дело за цифрами – с ними дела обстоят несколько проще. Следующие за буквами цифры непременно указывают на высоту волны. После этих цифр, через дефис, указывается толщина стали, после которой идут габаритные размеры листа. Как видите, с цифрами все просто – единственное, что здесь следует понять, это условность длины профнастила. Если ширина профнастила практически всегда является величиной фиксированной, то его длина может изменяться от «0» и до 6м. Профнастил стандартного размера продается только в магазинах. Если вам нужен другой размер, то на небольших предприятиях вам могут довольно быстро и сравнительно дешево изготовить профилированный настил по заданным размерам.

Вот так обстоят дела с маркировкой профнастила – здесь все предельно ясно и понятно даже неискушенному в строительстве человеку.

Как выбрать профнастил: наиболее популярные марки материала

Профнастил – часто применяемый в строительстве материал, и популярных его разновидностей немало (рейтинг из десяти позиций можно составить). Естественно, этого мы делать не будем, так как явного лидера среди профнастила выделить сложно – мы просто попытаемся коротко описать наиболее популярные марки и их назначение.

  1. С8. Это исключительно декоративный профнастил. В принципе, может использоваться и для кровли крыш, но в этом случае для него придется делать сплошную обрешетку.
  2. С10. Благодаря большей высоте волны этот профнастил несколько прочнее и его уже можно применять для строительства заборов высотой не более 2,5м. Если использовать его для крыши, то обрешетка под него должна устанавливаться с шагом до 300мм.
  3. С18. Несмотря на то, что это стеновой материал, его с успехом применяют для кровли крыш – высота волны 18мм делает его достаточно жестким. Его основной отличительный признак заключается в широких полках основания и узких усиливающих ребрах. Шаг обрешетки под этот тип профнастила не должен превышать 400мм. Если предыдущие виды производятся в окрашенном или оцинкованном исполнении, то этот материал уже может иметь современное защитное покрытие из полимеров (пурал, пластизоль, ПВДФ или полиэстер).

    Марки профнастила фото С18

  4. С21. Это наиболее распространенный стеновой профнастил, который получил свою популярность благодаря жесткости, обеспечивающейся высотой волны в 21мм. Имеет одинаковые размеры волны как снизу, так и сверху и применяется не только для стен, но и для крыш и заборов. В зависимости от уклона крыши, он может потребовать обрешетку с шагом от 300 до 650мм.
  5. С44. Очень прочный профнастил, под который при использовании в качестве кровельного покрытия делается обрешетка с шагом от 500мм до 1000мм. На стены и на заборы его устанавливают редко в силу большой высоты волны и дороговизны (по сравнению с предыдущими марками профнастила).
  6. Н57. Это уже несущий профнастил с дополнительным ребром жесткости, который целесообразно использовать либо в качестве кровельного покрытия, либо для изготовления монолитного перекрытия. Для перекрытий он является несколько слабеньким и требует установки большего количества опор опалубки – именно поэтому для этой цели его используют редко.
  7. НС35. Этот вид профнастила относят к разряду универсальных и используют везде, где подходят его прочностные характеристики. А подходят они практически везде – и для кровли, и для заборов, и для опалубки, и для стен. В последнем случае этот материал оказывается не очень дешевым удовольствием.

    Технические характеристики профнастила фото НС35

  8. НС44. Очень жесткий профнастил, для которого при кровле крыш можно делать обрешетку с шагом до 2,6м. В основном его применяют для изготовления крыш большой площадью и бетонирования монолитных перекрытий.
  9. Н60. По сравнению с этим профнастилом, предыдущий вариант просто отдыхает – его жесткость позволяет выполнять обрешетку для него с шагом до 3м. Отличный вариант для кровельного покрытия больших цехов и складских помещений. Также неплохо показал себя в сфере изготовления несъемной опалубки.
  10. Н75. Его смело можно назвать монстром, который способен выдерживать очень высокие нагрузки – большая высота волны, дополнительное ребро жесткости, толстый металл позволяют укладывать его на обрешетку с шагом до 4м. Его область применения ограничена разве что целесообразностью высоких затрат – изготавливать из него забор для частного дома можно только в том случае, если во дворе находится нефтяное месторождение. Шучу, конечно, но стоит этот профнастил дороже всех своих собратьев.

    Как выбрать профнастил фото H75

В принципе все, остается добавить совсем немного. В частности, сказать несколько слов о защитном слое, которым, как правило, покрывают все виды профнастила. Выше уже упоминалось вскользь о типах покрытия, теперь остается рассказать только об их эффективности – если выстраивать рейтинг надежности, то самую нижнюю ступень займет оцинкованный профнастил. Чуть выше него можно поднять то же цинковое покрытие с добавлением алюминия и кремния. К классу выше можно отнести полиэстеровое покрытие, за ним идет полиэстер с добавлением тефлона. Следующую ступень нашего рейтинга можно отвести под покрытие их ПВХ с различного рода добавками. Ну и непревзойденным лидером среди всех полимерных покрытий для материалов типа профнастил является ПВДФ – это идеальная защита от всех атмосферных факторов на долгое время.

Автор статьи Александр Куликов

Коробки из гофрокартона различных типов, размеров и стилей рифления

Из-за текущих ограничений из-за коронавируса многие потребители заказывают товары первой необходимости в Интернете. Если ваш бизнес занимается доставкой продуктов, готовых блюд и других предметов первой необходимости, убедитесь, что у вас есть подходящие коробки и контейнеры из гофрированного картона для безопасной перевозки ваших товаров. Вы найдете коробки из гофрированного картона, используемые для многих целей в сфере общественного питания, от поставок продуктов питания до контейнеров на вынос. Продолжайте читать, чтобы узнать о различных типах гофрированного картона и их использовании.

Все картонные упаковочные коробки

Что такое гофрированный картон?

Гофрированный картон, иногда называемый просто гофрокартон , представляет собой прочный упаковочный материал, изготовленный из трех слоев крафт-бумаги. Он назван в честь внутреннего слоя волнистой бумаги, также называемой гофрированной средой, которая придает картону прочность. Во время производства внутренний лист подвергается гофрированию для создания каннелюр или жестких складок на бумаге. Затем гофрированный материал вклеивается между двумя листами крафт-бумаги, которые образуют внешние вкладыши. Благодаря трехслойной структуре гофрокартон намного прочнее обычного картона.

Что такое гофроящик?

Ящики транспортировочные гофрированные изготавливаются из листов гофрированного картона. Стопки гофрированного картона обрезаются, надрезаются и складываются для создания коробок всех форм и размеров. Клей наносится на углы и сгибы для еще большей устойчивости.

Преимущества коробок из гофрированного картона

Ребристые канавки из гофрокартона, зажатые между двумя листами картона, рассчитаны на то, чтобы выдерживать большой вес. Это не только полезно для целей доставки, но также играет важную роль в поддержании веса пищи в коробки для пиццы и коробки из гофрированного картона на вынос .

Эта картонная гофрированная конструкция также играет неотъемлемую роль в защите предметов во время транспортировки и предотвращении повреждений . Изогнутые арки, создаваемые этими канавками, делают доски прочными и устойчивыми к давлению под любым углом. Пустое пространство, расположенное между каннелюрами и под арками, даже обеспечивает амортизацию, а также изоляцию в случае резких перепадов температуры.

Типы гофрированного картона

Весь гофрированный картон имеет слой гофрированного гофрокартона и по крайней мере одну подкладку. Флейтинг и вкладыши можно комбинировать в разных слоях для создания разных типов. Вот наиболее распространенные типы гофрированного картона, используемые для упаковки и транспортировки:


Односторонний картон

Односторонний картон имеет только два слоя: подкладочный слой и гофрированный слой. Он не такой прочный, как другие виды гофрированного картона, но часто используется внутри коробок для дополнительной амортизации.

  • Порядок слоев: Флютинг, вкладыш
  • Применение: Внутренняя упаковка

Одностенный картон

Одностенный картон — наиболее распространенный тип гофрированного картона. Если кто-то говорит о гофрокартоне, то, скорее всего, имеет в виду этот стиль. Он состоит из двух внешних вкладышей и среднего слоя гофрированного материала.

  • Порядок слоев: Футеровка, гофрирование, лайнер
  • Применение: Транспортировочные коробки

Двустенная плита

Двойная стеновая плита имеет два слоя гофрированного гофра и три вкладыша, что делает ее чрезвычайно прочной.

  • Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер
  • Применение: Промышленные картонные коробки

Тройная стеновая доска

Тройная стеновая доска, достаточно прочная, чтобы ее можно было использовать вместо деревянных ящиков. Три слоя гофрокартона делают этот гофрированный картон надежным выбором для перевозки химикатов или предметов, требующих особого обращения.

  • Порядок слоев: Футеровка, гофрирование, лайнер, гофрирование, лайнер, гофрирование, лайнер
  • Применение: Транспортировочные ящики, контейнеры для химикатов

Размеры гофрокартона

Различные типы коробок из гофрокартона обозначаются буквами A, B, C, E или F. с 80% досок и коробок, составляющих это обозначение. Алфавитные обозначения флейт соответствуют не размерам гофрокоробов, а порядку изобретения флейт.

Примечание: Измерения являются приблизительными. Производители выпускают гофрированные канавки, размеры которых могут незначительно отличаться.

Картон A Flute

Картон типа A обладает отличной компрессией и амортизацией, а также хорошей прочностью при штабелировании. Он отлично подходит для упаковки хрупких предметов и обычно используется для прочности конструкции.

  • Количество канавок / линейных опор: 36
  • Высота канавки: 1/4”

B Flute Cardboard

Картон типа B обладает отличной устойчивостью к раздавливанию и проколу и является прекрасной поверхностью для печати. Этот картон обычно используется для внутренних упаковочных компонентов, таких как прокладки и перегородки.

  • Количество канавок / линейных опор: 49
  • Высота канавки: 1/8”

Картон C Flute

Картон типа C обеспечивает хорошую поверхность для печати. Он также обладает компрессионными свойствами и обеспечивает устойчивость к раздавливанию. Чаще всего он используется для транспортировочных коробок и для защиты стекла, мебели, продуктов питания и т. д.

  • Количество канавок / линейных опор: 41
  • Высота канавки: 11/64”

E Flute Cardboard

Тонкая конструкция картона типа E помогает уменьшить пространство для хранения. Обладает отличной устойчивостью к раздавливанию и исключительной поверхностью для печати. Он обычно используется для дисплеев, коробок для пиццы, урн для голосования и упаковки потребительских товаров, таких как стекло, керамика и косметика.

  • Количество канавок / линейных опор: 90
  • Высота канавки: 1/16”

F Flute Cardboard

Картон типа F имеет превосходную печатную поверхность и превосходную устойчивость к раздавливанию. Его тонкая конструкция позволяет создавать более жесткие коробки с меньшим количеством волокон. Он обычно используется в контейнерах-раскладушках для фаст-фуда и упаковке потребительских товаров, таких как косметика, ювелирные изделия и обувь.

  • Количество канавок / линейных опор: 128
  • Высота канавки: 1/32”

Переработка гофрированного картона

Рестораны, продовольственные магазины и мини-маркеты накапливают гофрированный картон с каждой партией продуктов питания и расходных материалов. Со временем количество картона быстро увеличивается. Чтобы утилизировать гофрокартон наиболее эффективным способом, большинство предприятий сотрудничают с местной компанией по утилизации отходов, которая собирает и перерабатывает старые контейнеры из гофрокартона (OCC).

Для подготовки картона к переработке необходимо удалить все упаковочные материалы и расправить коробки. Картон с жирными пятнами не подлежит вторичной переработке, поэтому любые испачканные части коробки необходимо вырезать. Ленту и этикетки можно оставить на месте, потому что они сортируются в процессе переработки. На складах и в промышленных условиях, где производится большое количество OCC, использование пресс-подборщика картона помогает сэкономить место.

Гофрированный картон — это предпочтительный материал для всех, кому необходимо отгружать или упаковывать товары. Теперь, когда у вас есть представление о типах гофроящиков и размерах гофрокартона, вы можете выбрать гофрокартон, который лучше всего подходит для вашего бизнеса.

Опубликовано в: Обзоры продуктов | Мишель Лерой

Связанные ресурсы

Гофрированная упаковка | Картонные транспортировочные коробки

Транспортировочные коробки из гофрированного картона

Насколько хорошо вы знаете различные типы гофрированного картона? Если ваш ответ был «Я даже не знал, что существует более одного типа», у вас, вероятно, нет опыта работы в упаковочной отрасли. Для тех, кто не знает, как отличить C-канавку от двойной стенки, вот удобное руководство, которое можно использовать при упоминании различных типов гофрокартона, которые наиболее часто используются.

Что такое гофрированный картон?

Ну, с технической точки зрения правильный термин — гофрокартон. «Картон» — это общий термин, который включает все типы сверхпрочной бумаги, включая картон, картон и гофрированный картон. Однако, когда обычный человек думает о картоне, первое, что приходит ему в голову, скорее всего, это гофрокартон. Гофрокартон изготавливается путем приклеивания плоского листа бумаги к гофрированному (волнистому) листу бумаги. Волны известны как флейта, и каждая отдельная волна представляет собой флейту. Весь гофрированный упаковочный материал будет иметь волнистую текстуру, если смотреть сбоку.

Какие виды гофрированного упаковочного материала существуют?

Существует несколько размеров и стилей гофрированного картона. Вот краткий обзор некоторых из них:

1. Односторонний картон — не обладает такой долговечностью, как другие типы гофрированных упаковочных материалов. , но очень дешев в производстве и может обеспечить дополнительный уровень защиты уже упакованных продуктов.

2. Одностенный картон — наиболее распространенный вид гофрированного картона. Некоторые из наиболее распространенных  канавки одностенных плит перечислены ниже.*

*Имейте в виду, что только потому, что мы говорим, что определенная канавка используется в конкретном приложении, не следует делать вывод, что канавка используется исключительно для этого конкретного применения. Коробка для пиццы может быть изготовлена ​​с канавками E, B или даже F.

  • C-образная канавка — наиболее распространенная гофрированная канавка благодаря своей универсальности. Это приемлемая поверхность для печати, и она достаточно прочна для большинства случаев транспортировки. Он не очень хорош при складывании в направлении гофрирования, но все же подходит для большинства пользователей. C-Flute имеет толщину 5/32 дюйма.

  • B-Flute немного тоньше, имеет толщину 1/8 дюйма и используется для небольших продуктов и коробок. Это лучше для складывания в сложные формы и для печати, так что это флейта, обычно используемая для дисплеев в точках продаж (P. O.P.) или для картонных вырезов.

  • E-Flute очень тонкий — 1/16 дюйма. Он очень легко складывается и отлично подходит для печати. Он используется в качестве основной упаковки для многих небольших коробок, таких как коробка для пиццы или косметики.

  • F-Flute имеет микротонкость всего 1/16 дюйма. Он был разработан для создания жестких коробок, в которых используется меньше волокна, а также обеспечивается отличная поверхность для печати. Он обычно используется для специальной упаковки, раскладушек для фаст-фуда и коробок для обуви.

3. Двойная стенка — гораздо более устойчива к разрушению при штабелировании. Этот тип гофрокартона обычно используется для больших промышленных контейнеров или более тяжелых предметов. Некоторые распространенные флейты с двойными стенками: EB (3/16 дюйма) и BC (1/4 дюйма).

4. Тройная стена — Достаточно прочная, чтобы заменить деревянные ящики. Он традиционно использовался для перевозки химических контейнеров.

Это в значительной степени охватывает основы изготовления гофрированного картона и дает краткое представление о нескольких различных видах упаковочных коробок из гофрированного картона.

Мы считаем себя экспертами в области упаковки и гофрированных упаковочных материалов. По этой причине мы составили полный учебник по информационным технологиям, который необходимо знать новичкам в упаковочной отрасли. Эта электронная книга содержит информацию, которую вы прочитали здесь, а также различные стили транспортных коробок, которые вы можете использовать, требования к тестированию и многое другое. Если вы хотите скачать все 45 страниц этой книги, просто заполните форму ниже!

Насколько хорошо вы знаете различные виды гофрированного картона? Если ваш ответ был «Я даже не знал, что существует более одного типа», вы, вероятно, не работаете в упаковочной промышленности. Для тех из нас, кто не знает, как отличить C-канавку от двойной стенки, вот удобное руководство о том, какие типы гофрокартона обычно используются.

Что такое гофрированный картон?

Что ж, если мы хотим углубиться в технические подробности, правильный термин — 9.0011 гофрокартон . Картон — это общий термин, который включает в себя все типы сверхпрочной бумаги, включая картон, картон и гофрированный картон. Однако, когда обычный человек думает о картоне, первое, что приходит ему в голову, скорее всего, это гофрокартон. Гофрированный картон изготавливается путем приклеивания плоского листа бумаги к гофрированному (волнистому) листу бумаги. Другими словами, весь гофрокартон будет иметь такую ​​текстуру, если смотреть сбоку:

Какие виды гофрокартона существуют?

Существует несколько размеров и стилей гофрированного картона. Вот краткий обзор некоторых из них: производить и может обеспечить дополнительный уровень защиты уже упакованных продуктов. 2. Одностенный картон — Самый распространенный вид гофрированного картона. Некоторые из наиболее распространенных  канавки одностенных плит перечислены ниже.

  • C-образная канавка — наиболее распространенная гофрированная канавка благодаря своей универсальности. Это приемлемая поверхность для печати, и она достаточно прочна для большинства случаев транспортировки. Он не очень хорош при складывании в направлении гофрирования, но все же подходит для большинства пользователей. C-Flute имеет толщину 3-16 дюйма.
  • B-Flute немного меньше, имеет толщину 1/8 дюйма и используется для небольших продуктов и коробок. Это лучше для складывания в сложные формы и для печати, так что это флейта, обычно используемая для дисплеев в точках продаж (POP) или для картонных вырезов.
  • E-Flute очень тонкая – 3/32 дюйма. Он очень легко складывается и отлично подходит для печати. Он используется в качестве основной упаковки для многих небольших коробок, таких как коробка для пиццы.
  • F-Flute имеет микротонкость всего 1/16 дюйма. Он был разработан для отправки меньшего количества отходов на свалки и используется для специальной упаковки и обувных коробок.
  • R-образная канавка — это новый тип канавки, разработанный как альтернатива B-образной канавке. По сравнению с B-Flute, R-Flute имеет меньшую и более узкую канавку, что приводит к улучшенной поверхности печати и меньшему количеству производственных отходов.

3. Двойная стеновая плита — гораздо более устойчива к разрушению при штабелировании. Этот тип гофрокартона обычно используется для больших промышленных контейнеров. 4. Тройная стеновая доска — достаточно прочная, чтобы заменить деревянные ящики. Он традиционно использовался для перевозки химических контейнеров.

Это был вводный урок по изготовлению гофрированного картона и нескольких различных видов гофрированного картона. Мы считаем себя экспертами в области упаковки и упаковочных материалов. Если вы хотите узнать больше о Packsize и упаковке по запросу ® , Я приглашаю вас отправить нам вопрос, нажав на ссылку ниже!

//

Полное руководство по коробкам из гофрированного картона

Термин «картонная коробка» обычно неправильно используется при упоминании коробки из гофрированного картона. Правильным техническим термином является «картон из гофрированного картона».

Картонные коробки  на самом деле представляют собой коробки из ДСП и используются в основном для легких продуктов, таких как хлопья или настольные игры.

Коробки из гофрированного картона  широко используются в розничной упаковке, транспортировочных коробках, товарных витринах и во многих других областях, где требуется легкий, но прочный материал.

ГОФРИРОВАННЫЙ СОСТАВ

Гофрированный картон состоит из лайнера и плотной бумаги. Linerboard  это плоская внешняя поверхность, которая прилипает к среде. Medium  – волнистая гофрированная бумага между вкладышами. Оба сделаны из особого сорта плотной бумаги, называемой 9.0003 тарный картон . Прочность доски будет варьироваться в зависимости от различных комбинаций облицовочного картона и материала.

(A) Односторонняя:  Один гофрированный материал приклеивается к одному плоскому листу лайнера; выставлены флейты.
(B) Одностенный: Гофрированный наполнитель вклеивается между двумя листами облицовочного картона. Также известен как двусторонний.
(C) Двойная стенка:  Три листа облицовочного картона с двумя промежуточными слоями между ними.
(D) Тройная стенка:  Четыре листа облицовочного картона с тремя промежуточными слоями.

СВЯЖИТЕСЬ

ФАКТЫ О ГОЛОВКАХ

Гофрокартон может быть изготовлен с использованием нескольких различных  профилей гофр . Как правило, большие профили канавок обеспечивают большую прочность на вертикальное сжатие и амортизацию. Меньшие профили канавок обеспечивают улучшенные структурные и графические возможности для использования в розничной упаковке.

Пять наиболее распространенных профилей канавок:
A-канавка:  Примерно 33 канавки на фут. Оригинальный дизайн гофрированной флейты.
B-канавка:  Примерно 47 канавок на фут, толщина 1/8 дюйма; часто для консервов.
C-канавка:  Примерно 39 канавок на фут, толщина 5/32″; обычно для транспортировочных коробок.
E-Flute:  Примерно 90 канавок на фут, толщина 1/16″.
F-канавка:  Примерно 125 канавок на фут, толщина 1/32″; для мелкой розничной упаковки.

Различные профили канавок можно комбинировать в одном куске комбинированной доски. Например, трехслойная плита может содержать один слой среды с А-образной канавкой и два слоя среды с С-образной канавкой. Смешивание профилей канавок позволяет дизайнерам регулировать прочность на сжатие, прочность на амортизацию и общую толщину комбинированной доски.

КАК ИЗМЕРИТЬ КОРОБКУ

Размеры всегда должны указываться в последовательности Длина , Ширина и Глубина  (исключения включают книжные складки, ящики для мусора и разделители, где последовательность Ширина, Длина и Глубина).

длина  всегда длиннее  размер, а ширина  всегда кратчайший  размер, измеренный вдоль отверстия коробки. глубина  – это расстояние между отверстием и противоположным поддоном 9.0005

Коробки обычно измеряются от  внутри , при этом размеры относятся к отверстию в сборе  коробки. Внутренние размеры  используются для измерения, поскольку толщина гофрированного картона может варьироваться. Коробка, изготовленная из канавки B, не будет иметь такие же внешние размеры, как коробка, сделанная из канавки E. При измерении внутренней части существующей коробки обязательно измеряйте от центра надреза (линия смятого сгиба).

Габаритные размеры  может потребоваться сообщение для целей доставки и настройки поддона. При указании внешних размеров всегда указывайте «OD» вместе с размером (например, 10″x22″x12″ OD).

ОПРЕДЕЛЕНИЯ И СОКРАЩЕНИЯ МОДЕЛЕЙ КОРОБОК

Большинство стилей коробок относятся к одной из следующих общих категорий: коробки с прорезями, коробки телескопа, папки, жесткие коробки (или Bliss), самоустанавливающиеся коробки и внутренние формы. Кроме того, гофрокоробки могут быть изготовлены по индивидуальному заказу в соответствии с конкретными потребностями заказчика.

КОРОБКИ С ПРОРЕЗЬЮ

Эти коробки обычно изготавливаются из цельного куска гофрированного картона. Заготовка имеет надрезы и прорези для возможности складывания. Коробки поставляются и хранятся в плоском виде и собираются пользователем по мере необходимости. Вот некоторые из наиболее распространенных типов:

Обычный контейнер с прорезями (RSC)  — все клапаны имеют одинаковую длину, а два внешних клапана составляют половину ширины контейнера, так что они встречаются в центре коробки, когда сложенный. RSC является наиболее распространенным типом коробки.

Контейнер с половинными прорезями (HSC) — То же, что и обычный контейнер с прорезями (RSC), но без одного набора клапанов.

Контейнер с перекрывающимися прорезями (OSC) — Все клапаны имеют одинаковую длину; внешние закрылки перекрываются на один дюйм или более. Коробку обычно закрывают скобами, вбитыми в область нахлеста. Этот стиль коробки используется, когда длина коробки значительно больше ширины, что приводит к большому зазору между внутренними клапанами. Герметичный перехлест помогает предотвратить отрыв внешних клапанов.

Щелевой контейнер с полным перекрытием (FOL)  — Все клапаны имеют одинаковую длину (ширину коробки). В закрытом состоянии внешние клапаны полностью перекрываются в пределах одного дюйма. Этот стиль особенно устойчив к грубому обращению и обеспечивает дополнительную амортизацию продукта и прочность при штабелировании.

Центральный специальный контейнер с прорезями (CSSC)  — Внутренние и внешние клапаны обрезаются до разной длины. Оба набора клапанов встречаются в центре коробки. Этот стиль особенно силен, потому что и верх, и низ имеют двойную толщину гофрированного картона. Внутренние клапаны без зазоров обеспечивают ровную основу для продуктов.

Центральный специальный контейнер с прорезями и полным перекрытием (SFF)  — Внутренний и внешний клапаны обрезаются до разной длины. В закрытом состоянии внутренние створки сходятся в центре коробки, а внешние створки полностью перекрывают друг друга. С тремя полными слоями комбинированной доски по всему верху и низу, этот стиль обеспечивает дополнительную амортизацию и прочность при штабелировании.

СВЯЖИТЕСЬ

ТЕЛЕСКОПИЧЕСКИЕ ЯЩИКИ

Эти ящики обычно состоят из верхней и нижней частей, которые надеваются друг на друга. «Телескопический стиль» обычно описывает коробку, в которой крышка выступает не менее чем на две трети глубины нижней части, а «Коробка с крышкой» указывает на коробку, в которой крышка выступает менее чем на две трети глубины. Общие типы включают в себя:

Контейнер в стиле полного телескопа (FTD) и контейнер в стиле дизайна с крышкой (DSC).

Контейнер с половинными прорезями для полного телескопа (FTHS)  — Двухкомпонентный корпус состоит из двух контейнеров с половинными прорезями.

ЖЕСТКИЕ (BLISS) КОРОБКИ

Жесткие коробки  включают в себя две идентичные торцевые панели и корпус, который складывается, образуя две боковые панели, сплошное дно и верх. Лоскуты используются для формирования стыков. После того, как стыки загерметизированы, коробка считается жесткой.

САМОСОЗДАЮЩИЕСЯ КОРОБКИ

Самосборные коробки  как правило, имеют верхнюю часть контейнера с прорезями или телескопического типа.

СВЯЖИТЕСЬ С КОМАНДОЙ SHORR

ПАПКИ

Состоят из одного или нескольких кусков комбинированной доски с цельной нижней поверхностью и насечками для складывания вокруг продукта. Популярные стили включают:

One Piece Folder (OPF)  — Один кусок доски обрезается так, чтобы обеспечить плоское дно, с клапанами, образующими стороны и концы, и расширениями боковых клапанов, образующими верхнюю часть.

Фальцовщик с пятью панелями (FPF)  — цельный кусок с надрезом и пятой панелью, используемой в качестве закрывающего клапана, полностью закрывающей боковую панель.

Лотки  изготавливаются из цельного куска комбинированного картона, конструкция имеет сплошное дно и несколько слоев гофра в торцевых панелях. Они часто используются в качестве внутренних контейнеров для деталей, деликатных продуктов или почтовых отправлений.

ВНУТРЕННИЕ ФОРМЫ

Они включают в себя широкий спектр накладок, разделителей, перегородок и других элементов внутренней упаковки. Их можно использовать для разделения или прокладки продуктов, для укрепления коробки или для заполнения пустот. Они могут быть простыми прямоугольными, рифлеными, прорезными или вырубными. Общие форматы включают:

Прокладки  представляют собой простые формы из гофрированного или твердого волокнистого картона, используемые для заполнения пространств или разделения слоев или секций продуктов.

Трубки  представляют собой прямоугольники с надрезами, сложенные для образования многосторонней конструкции.

Разделы  (или  Разделители ) предоставляют отдельную ячейку для каждого элемента в коробке. В основном используется для упаковки стеклянной посуды или других хрупких предметов.

I Внутренние уплотняющие элементы — это надрезанные и/или сложенные куски фибрового картона, используемые для амортизации, подвешивания и разделения, а также для заполнения пустот.

Формы внутренней упаковки  обычно представляют собой вырубленные куски фибрового картона, предназначенные для размещения и поддержки продуктов вдали от стенок коробки для дополнительной защиты.

ЗАПРОСИТЬ ПРЕДЛОЖЕНИЕ

СЕРТИФИКАТЫ КОРОБОК

  Сертификат производителя коробок (BMC)  находится на внешнем нижнем клапане. Этот символ идентифицирует производителя и служит символом соответствия заявленным характеристикам. Штамп идентифицирует материал и удостоверяет результаты  Mullen Bursting Test  или Edge Crush Test .

Испытание на разрыв по Маллену измеряет способность коробки противостоять внешним или внутренним силам и удерживать содержимое во время манипуляций. Испытание удостоверяет, что коробка может выдерживать заявленное давление (фунты на кв. дюйм), применяемое с помощью тестера Mullen.

Тест на раздавливание по кромке измеряет силу (фунты на дюйм), необходимую для разрушения образца гофрированного картона, расположенного на кромке, при сжатии. Результат является основным фактором при определении прочности на сжатие готовой коробки.

ДВП ЭКСПЛУАТАЦИОННЫЕ СТАНДАРТЫ

ОДНОСТЕННЫЕ

Макс. вес. Коробка/содержимое
(фунты) 		Мин. Испытание на разрыв
(фунтов на кв. дюйм) 		Мин. Edge Crush Test
(lbs. per in. width)
20 125 23
35 150 26
65 175 29
80 200 32
90 250 40
95 275 44
120 350 55

DOUBLE СТЕНА

Макс. вес. Коробка/содержимое
(фунты) 		Мин. Испытание на разрыв
(фунтов на кв. дюйм) 		Мин. Edge Crush Test
(фунты на дюйм ширины)
80 200 42
100 275 48
120 350 51
140 400 61
160 500 71
180 600 82

Тройной стены (минимум PUML.0557 Макс. вес. Коробка/содержимое
(фунты) Мин. Испытание на разрыв
(фунтов на кв. дюйм) Мин. Edge Crush Test
(lbs. per in. width) 240 700 67 260 900 80 280 1100 90 300 1300 112

ГЛОССАРИЙ ТЕРМИНОВ

Клей: Вещество, используемое для скрепления слоев твердого древесноволокнистого картона, для скрепления облицовочного картона с концами канавок гофрированного наполнителя или для скрепления перекрывающихся клапанов для образования соединения или закрытия коробки.

Тюк:  Формованная единица материалов, заключенная в контейнер из фибрового картона или другую обертку, связанная ремнями, веревкой или проволокой.

Базовый вес:  Атрибут тарного картона, но значения могут быть определены из комбинированного гофрированного картона. При определении основного веса комбинированного картона необходимо учитывать коэффициент поглощения гофрокартона, который зависит от размера гофрокартона, и вес клея.

Изгиб:  Способность тарного картона или комбинированного картона сгибаться по линиям надрезов без разрыва поверхностных волокон до уровня серьезного ослабления структуры.

Заготовка или коробка Заготовка:  Плоский лист гофрированного картона, нарезанный, надрезанный и прорезанный, но еще не склеенный.

Изготовитель коробок: Предприятие, имеющее оборудование для надрезов, прорезей, печати и соединения листов гофрированного или цельного ДВП в коробки, и которое регулярно использует это оборудование для производства коробок из ДВП в коммерческих количествах.

Сертификат производителя коробки (BMC): Заявление, напечатанное круглым или прямоугольным рисунком на клапане коробки из гофрированного картона, которое удостоверяет, что коробка соответствует всем применимым стандартам, и идентифицирует ее производителя. Иногда его называют штампом класса или штампом сертификата.

Тип коробки: Отличительная конфигурация дизайна коробки, независимо от размера. Имя или номер определяют часто используемые стили.

Коробочный картон: Типы картона, используемые для производства складных картонных коробок и сборных (жестких) коробок.

Сборка:  Несколько слоев гофрированного картона, склеенных вместе для формирования прокладки желаемой толщины, обычно используемой для внутренней упаковки.

Навалом:  Неупакованные товары в транспортном контейнере. Кроме того, большая коробка использовалась для хранения объема продукта (например, «большая коробка»).

Связка:  Отправляемая единица, состоящая из двух или более предметов или коробок, обернутых или скрепленных вместе подходящим способом.

Калипер:  Обычно выражается в тысячных долях дюйма (милах) или иногда называется «пунктами». Измерения штангенциркуля также используются в качестве косвенного показателя качества изготовления.

Картон:  Тонкий, жесткий картон, используемый для создания игральных карт, вывесок и т. д. Этот термин часто неправильно используется для обозначения коробочного картона (складные картонные коробки) и тарного картона (гофрированные коробки).

Картонная коробка:  Складная коробка из картона, используемая для потребительского количества продукта. Коробка не признается транспортной тарой.

Футляр:  Используемый в упаковочной промышленности, ящик из гофрированного или твердого картона.

ДСП:  Картон, обычно изготавливаемый из переработанной бумаги. Использование включает подложку для мягкой писчей бумаги, перегородки внутри коробок и центральный слой или слои твердого древесноволокнистого картона.

Комбинированный картон:  Изготовленный лист, собранный из нескольких компонентов, таких как гофрированный или твердый древесноволокнистый картон.

Прочность на сжатие:  Сопротивление гофрированного ящика равномерно приложенным внешним силам. Прочность на сжатие сверху вниз связана с нагрузкой, с которой может столкнуться контейнер при штабелировании. Сквозное или поперечное сжатие также может представлять интерес для конкретных приложений.

Тарный картон: Компоненты картона (лайнер, гофрированный материал и ДСП), используемые для производства гофрированного и твердого древесноволокнистого картона. Сырьем, используемым для изготовления тарного картона, может быть первичное целлюлозное волокно, переработанное волокно или их комбинация.

Гофрокартон, Гофрированный картон: Структура, образованная приклеиванием одного или нескольких листов рифленого наполнителя к одной или нескольким плоским поверхностям облицовочного картона. Существует четыре распространенных типа:

  • Односторонняя: Комбинация одного гофрированного наполнителя, приклеенного к одной плоской поверхности облицовочного картона.
  • Одностенный:  Две плоские облицовки из лайнера, по одной приклеенной к каждой стороне гофрированного материала. Также известен как Двойное лицо.
  • Двойная стенка:  Три плоских облицовочных листа из лайнера, по одному приклеенному к каждой стороне двух гофрированных наполнителей.
  • Тройная стенка:  Четыре плоских облицовочных картона, по одному приклеенному к каждой стороне трех гофрированных наполнителей.

Гофроагрегат:  Машина, которая разматывает два или более непрерывных листа тарного картона из рулонов, вдавливает гофрокартон в лист(ы) наполнителя для гофрирования, наносит клей на кончики канавок и прикрепляет лист(ы) облицовочного картона для формирования гофрированного картона. Непрерывный лист картона может быть разрезан до нужной ширины, отрезан до нужной длины и надрезан в одном направлении.

Тип конструкции:  Разновидность лотков или крышек из фибрового картона с клапанами, надрезанными, сложенными и закрепленными на боковых стенках фланцев, образующих глубину, в отличие от стиля с прорезями, имеющего набор основных и второстепенных закрывающих клапанов.

Высечка:  Нарезка исходного материала (например, комбинированного картона) до нужной формы (например, заготовки коробки) с помощью штампа.

Размеры:  Три измерения коробки: длина, ширина и глубина. Внутренние размеры используются для обеспечения правильной посадки изделия. Внешние размеры используются в классификации перевозчиков и при определении моделей поддонов.

Двойная стенка:  Конструкция из гофрированного картона, в которой между тремя слоями плоского облицовочного картона вклеены два слоя среднего материала.

Сопротивление раздавливанию кромки/сжатие короткой колонны (ECT): Величина усилия, необходимая для раздавливания комбинированной плиты на кромке, является основным фактором при прогнозировании прочности на сжатие готовой коробки. При использовании определенных спецификаций в классификации перевозчиков должны быть сертифицированы минимальные значения смятия краев.

Облицовка:  Листы облицовочного картона, используемые в качестве плоских наружных элементов комбинированного гофрированного картона. Иногда их называют внутренними и внешними вкладышами.

Древесноволокнистый картон:  Общий термин, описывающий комбинированный картон (гофрированный или сплошной), используемый для производства контейнеров.

Створки:  Удлинение панелей боковых стенок, которые при герметизации закрывают оставшиеся отверстия коробки. Обычно определяется одной линией очков и тремя ребрами.

Фальцевально-склеивающая машина:  Машина, обычно способная или работающая на высокой скорости, которая печатает, сгибает, разрезает и склеивает листы гофрированного картона, превращая их в транспортировочные коробки.

Флейта:  Волнистый слой гофрированного материала, который приклеивается между плоскими внутренними и внешними листами облицовочного картона для создания гофрированного картона. Рифление обычно проходит параллельно высоте упаковочного ящика.

Соединение:  Противоположные края заготовки склеены, скреплены скобами, сшиты проволокой или лентой вместе, образуя коробку.

Kraft:  немецкое слово, означающее «сила»; обозначающие целлюлозу, бумагу или картон, изготовленные из древесных волокон.

Вкладыш:  Гофрированный лист фибрового картона, вставленный в качестве втулки в контейнер и покрывающий все боковые стенки. Используется для обеспечения дополнительной прочности или амортизации.

Вкладыш: Плоские листы бумаги, из которых состоит внешняя поверхность листа гофрированного картона.

Материал:  Картон, используемый для изготовления рифленого слоя гофрированного картона.

Испытание Маллена (или испытание на разрыв):  Испытание Маллена — это стандартная отраслевая мера прочности гофрированного картона на разрыв.

Нахлест:  Конструктивная особенность, при которой верхние и/или нижние створки коробки не соприкасаются, а выступают друг над другом. Величина нахлеста измеряется от края клапана до края клапана.

Прокладка:  Гофрированный или сплошной древесноволокнистый картон или лист из другого разрешенного материала, используемый для дополнительной защиты или для разделения рядов или слоев изделий при упаковке для перевозки.

Укладка на поддоны:  Закрепление и погрузка контейнеров на поддоны для отправки в виде единой единицы груза, обычно для обработки механическим оборудованием.

Панель: «Лицевая сторона» или «сторона» коробки.

Картон:  Одна из двух основных категорий продукции бумажной промышленности. Включает широкую классификацию материалов, изготовленных из целлюлозных волокон, в первую очередь древесной массы и переработанной бумаги, на картоноделательных машинах. Основными видами являются тарный картон и коробочный картон. (Другой основной группой продуктов бумажной промышленности является бумага, включая бумагу для печати и письма, упаковочную бумагу, газетную бумагу и салфетки.)

Перегородка:  Набор гофрированных, сплошных древесноволокнистых или древесно-стружечных плит, которые при сборке сцепляются друг с другом, образуя ряд ячеек, в которые можно поместить изделия для отправки.

Слой: Любой из нескольких слоев облицовочного картона или твердого древесноволокнистого картона.

Пункт:  Термин, используемый для описания толщины или толщины картона, где один пункт равен одной тысячной дюйма.

Сопротивление проколу:  Сопротивление проколу комбинированного картона указывает на способность готового контейнера выдерживать внешние и внутренние силы точечного давления и защищать продукт при грубом обращении. Этот метод используется на тяжелых двойных и тройных стенках в качестве альтернативы разрыву.

Стандартный контейнер с прорезями (RSC): Коробка, изготовленная из цельного листа гофрированного картона. Лист имеет надрезы и прорези для возможности складывания. Створки, отходящие от боковых и торцевых панелей, образуют верх и низ коробки. Два внешних клапана составляют половину ширины контейнера, чтобы в сложенном виде они встречались в центре коробки. Направление канавки может быть перпендикулярно длине листа (обычно для RSC с открыванием сверху) или параллельно длине листа (обычно для RSC с торцевым отверстием).

Оценка или оценка:  Отпечаток или складка на гофрированном или твердом волокне, сделанные для позиционирования и облегчения сгибов.

Лист с насечками и прорезями:  Лист гофрированного картона с одной или несколькими насечками, прорезями или прорезями. В дальнейшем может быть определено как заготовка коробки, часть коробки, лоток или обертка, часть перегородки или внутренняя часть упаковки.

Шов:  Соединение, образованное любым свободным краем клапана или панели контейнера, где он упирается или опирается на другую часть контейнера и к которому он может быть прикреплен лентой, стежками или клеем в процессе закрывания контейнера .

Установочные коробки:  Коробки квадратной формы с одним комплектом запечатанных торцевых клапанов, готовые к наполнению продуктом. Изделие, упакованное для перевозки в полностью собранном или собранном виде.

Лист:  Прямоугольник комбинированного картона, необрезанный или обрезанный, иногда с надрезами на гофре, когда эта операция выполняется на гофроагрегате. Также прямоугольник любого из составных слоев тарного картона, бумаги или полотна картона, разматываемого с рулона.

Прорезь:  Разрез, сделанный в листе ДВП без удаления материала.

Разрез:  Неглубокие надрезы ножом, сделанные в заготовке коробки, позволяющие сложить ее клапаны и боковые стороны в транспортировочную коробку.

Разделительный лист:  Плоский лист материала, используемый в качестве основы, на которой можно собирать, хранить и транспортировать товары и материалы.

Прорезь:  Широкий разрез или пара близко расположенных параллельных разрезов, включая удаление узкой полосы материала, сделанного в листе ДВП, обычно для формирования клапанов и обеспечения возможности складывания без выпуклостей, вызванных толщиной материала. Обычно ширина составляет 1/4 дюйма (6 мм) и 3/8 дюйма (9 мм).мм).

Прочность при штабелировании:  Максимальная сжимающая нагрузка, которую контейнер может выдержать в течение заданного периода времени при заданных условиях окружающей среды/распределения без разрушения.

Прочность на растяжение:  Указывает сопротивление тарного картона разрушению, когда его втягивают в оборудование или через него в процессе обработки и печати.

Тубус:  Лист из комбинированных досок, надрезанный и сложенный в многостороннюю форму с открытыми концами. Это может быть элемент коробчатого стиля или элемент внутренней упаковки, обеспечивающий защиту и прочность на сжатие.

Единица измерения:  Большая группа упакованных или отдельных коробок, обвязанных и/или обтянутых стретч-пленкой для отправки.

Упакованный груз:  Груз, состоящий из нескольких предметов или контейнеров, связанных вместе с помощью натяжной ленты, пластиковой термоусадочной или стрейч-пленки.

Веб-сайт:  Непрерывный лист картона или бумаги.

Заготовка для обертывания:  Плоский лист гофрированного картона с надрезами и прорезями, который формируется в коробку путем складывания вокруг содержимого. Пользователь выполняет закрытие лоскута и сустава.

СВЯЗАТЬСЯ С НАМИ

Типы коробок из гофрокартона и их уникальные качества

Коробки из гофрокартона можно использовать для доставки и хранения практически любых товаров, как потребительских, так и промышленных. Как и в случае со складными картонными коробками, существует, казалось бы, бесконечное количество стилей гофрированных коробок.

Прежде чем читать эту статью, может быть полезно сначала прочитать о том, что на самом деле представляют собой гофрокоробки: нажмите здесь.

Хорошо, давайте разберёмся со всеми этими стилями гофрированных коробок!

Различные типы коробок из гофрокартона можно разделить на три основные категории:

  1. Коробки с прорезями
  2. Телескопические коробки
  3. Папки

1. Коробка с прорезями

Этот стиль обычно изготавливается из цельного куска гофрированного или древесноволокнистого картона, называемого «заготовкой».

Эти заготовки имеют надрезы и прорези для удобства складывания.

Эти коробки удобно поставляются пользователю в плоском виде и их легко собрать, обычно для крепления верхней и нижней части требуются только скобы или лента.

Основное различие между различными коробками с прорезями, которые вы увидите ниже, заключается в разной длине внутренних и внешних клапанов.

Стандартный контейнер с прорезями (RSC)

Это самый распространенный из всех типов гофрированных коробок. Внешние клапаны (продольные клапаны) составляют половину ширины коробки. Это позволяет внешним створкам встречаться посередине при складывании в коробку.

Коробка из гофрированного картона этого типа очень эффективна в производстве, что приводит к очень малому количеству отходов.

Полущелевой контейнер (HSC)

Это то же самое, что и обычный контейнер с прорезями (RSC), за исключением того, что исключен один набор клапанов.

Перекрывающийся контейнер с прорезями (OSC)

Как и в случае с RSC, все закрылки имеют одинаковую длину. Однако внешние клапаны перекрываются как минимум на один дюйм в сложенном виде, а не встречаются посередине, как в случае с RSC.

Эти коробки обычно запечатываются скобами, вставленными в область нахлеста.

Этот стиль существенно улучшает целостность коробки, особенно в тех случаях, когда размеры по длине значительно превышают ширину.

Контейнер с полным перекрытием (FOL)

Подобно OSC, полное перекрытие полностью соответствует названию: внешние клапаны почти полностью перекрывают друг друга (всего лишь на один дюйм) в закрытом состоянии.

Эта форма коробки из гофрированного картона обеспечивает повышенную амортизацию и возможность штабелирования.

Следующие 3 стиля коробок из гофрокартона очень тесно связаны между собой лишь с небольшими, но важными отличиями. Они используют термин «специальный центр» в своих названиях, потому что внутренние клапаны встречаются в центре коробки в закрытом состоянии (в отличие от ранее упомянутых стилей, где внутренние клапаны создают зазор, потому что они короче).

Контейнер со специальной прорезью (CSSC)

Внутренние и внешние клапаны обрезаются до разной длины. Это позволяет внутренним створкам встречаться в центре («Center Special», как следует из названия), не создавая зазоров при закрытии. Отсутствие зазора между внутренними створками также делает короб более устойчивым и ровным основанием и верхом.

Он также похож по прочности на контейнер с прорезями с полным перекрытием (FOL) из-за двойных слоев гофрированного материала, образованного внутренним и внешним клапанами.

Центральный специальный контейнер с перекрытием (CSO)

Внутренние клапаны сходятся в центре, как и в упомянутом выше CSSC, обеспечивая ровное основание. Однако длина коробки такого типа не может превышать ширину более чем в два раза. Это приводит к тому, что, в зависимости от соотношения длины и ширины, внешние клапаны будут перекрываться в разной степени вплоть до полного перекрытия.

Центральный специальный контейнер с полным перекрытием и прорезями (SFF)

Внешние клапаны полностью перекрывают друг друга, а внутренние клапаны, характерные для всех центральных специальных стилей, в закрытом состоянии сходятся в центре.

Как и в случае с контейнером с прорезями с полным перекрытием (FOL), возможности амортизации и штабелирования этого типа гофрированных коробок увеличены благодаря трем полным слоям гофрокартона по всей верхней и нижней части.

Snap Lock или 1-2-3 Bottom (с застежкой Top Tuck или клапанами в стиле обычного контейнера с прорезями (RSC))

Этот стиль позволяет быстрее устанавливать бокс, что идеально подходит для небольших компаний, у которых может не быть автоматизированного оборудования для установки бокса.

Эти коробки могут не подходить для тяжелых продуктов.

Верхний и нижний контейнеры сильфонного типа

Легко закрывающийся клапан Bellows Style обеспечивает более надежную защиту по сравнению со стандартными внутренними и внешними клапанами.

Контейнер со встроенным разделителем (RSC с внутренним разделителем или разделительной коробкой)

Эта коробка имеет удобный встроенный разделитель.

2. Коробки для телескопов

Контейнер полного телескопа (FTD)

Эти коробки из гофрированного картона обычно состоят из двух отдельных частей – верхней части, которая действует как крышка, и нижней части.

Настоящие телескопические ящики имеют крышку, выступающую по крайней мере за две трети глубины нижней части. «Коробки с крышками» — это то, к чему они относятся, если крышка выступает менее чем на две трети глубины.

Контейнер Design Style с крышкой (DSC)

В отличие от полной телескопической коробки (FTD), эта гофрированная коробка состоит из крышки или крышки, выступающей менее чем на 2/3 глубины нижней части, и поэтому считается «коробкой с крышкой».

Контейнер с двойной крышкой (DC)

Корпус коробки представляет собой простую трубчатую форму. Две крышки взаимозаменяемы, одна снизу и одна сверху.

Эта коробка из гофрированного картона отлично подходит для тяжелых предметов, которые трудно или неудобно опустить в обычную коробку. Таким образом, продукт размещается на одной из крышек, а поверх него размещается корпус тюбика; тогда другая крышка, очевидно, используется как крышка.

Блокирующий контейнер с двойной крышкой (IC)

Эта коробка аналогична контейнеру с двойной крышкой (DC) (см. выше), за исключением того, что крышки и трубчатый корпус коробки сцепляются друг с другом, чтобы крышки не отделялись от корпуса коробки при транспортировке.

Этот тип гофрокороба обеспечивает такую ​​же легкую загрузку, как и контейнер с двойной крышкой (DC), а запирающиеся крышки делают его идеальным для больших и тяжелых приборов, таких как стиральные машины, сушилки, холодильники и т. д., а также другого тяжелого оборудования и даже некоторые опасные материалы.

Восьмиугольный контейнер с двойной крышкой

Опять же, эта коробка из гофрированного картона похожа на контейнер с двойной крышкой (DC), за исключением того, что в нем больше панелей, что придает ему восьмиугольную форму. Отлично подходит для размещения продуктов, для которых требуется более круглая форма коробки, а не прямоугольная или квадратная.

Полный телескопический контейнер с половинными прорезями (FTHS)

Помните контейнер с половинными прорезями? – Это была вторая коробка, обсуждаемая в этой статье. Это был обычный контейнер с прорезями (RSC) без одного набора закрылков.

Итак, помните стиль дизайна полного телескопа (FTD)?

Ну, этот стиль гофрированной коробки представляет собой сочетание обоих этих стилей.

Два контейнера с половинными прорезями, которые устанавливаются друг над другом в стиле полного телескопа.

3. Папки

Папки или коробки-папки изготовлены из одного или нескольких кусков гофрированного картона, который обеспечивает прочное, цельное дно, на котором находится продукт; остальная часть гофра надрезается для складывания вокруг изделия.

Папка One Piece (OPF)

В этом стиле коробки из гофрированного картона цельный кусок гофрированного картона образует плоское сплошное дно. Выдвинутые клапаны надрезаны так, чтобы они складывались и образовывали стороны для коробки. Один набор клапанов встречается в центре, образуя верхнюю часть коробки.

Цельная папка с *воздушной камерой* (также называемая *защитить все*, *концевые буферы* или *книжная упаковка*)

Это то же самое, что и One Piece Folder (OPF) (см. выше), за исключением того, что короткий набор клапанов немного длиннее и загибается, образуя защитные боковые блоки.

Папка с пятью панелями (FPF) (или папка с пятью панелями типа Harness)

Эта папка с пятью панелями (FPF), также называемая папкой с пятью панелями в стиле жгута, имеет пятую панель, которая закрывает всю верхнюю часть коробки. При герметизации три стороны имеют несколько слоев гофра, что обеспечивает дополнительную амортизацию и возможность штабелирования.

Оберточная заглушка

Этот тип коробки из гофрированного картона в основном представляет собой обычный контейнер с прорезями (RSC), который автоматически оборачивается вокруг продукта.

Цельная папка с пылезащитными и складными клапанами

Как видно из названия, клапаны подворачиваются для удобства закрытия.

Лоток для конца рулона (лоток с замком Walker или лоток с самоблокирующимся концом)

Эта коробка из гофрированного картона изготовлена ​​из одного слоя гофрированного картона, что обеспечивает сплошное дно. Концы складываются и фиксируются на месте, образуя несколько слоев гофрированного картона, которые укрепляют оба конца коробки.

Лоток для дисплея или высокий настенный лоток

Витринные лотки

широко используются в клубных магазинах, таких как Costco. Они прочные, их можно штабелировать и даже удобно носить с собой продукты домой.

Есть так много стилей гофрированных коробок; невозможно включить пример каждого. Но это хорошее начало, и они представляют широко распространенные стили гофрированных коробок.

Гофрированный картон также используется для изготовления контейнеров для сыпучих материалов, розничной упаковки (похожей на складные коробки) и даже мебели. Кажется, что этому удивительно простому, но невероятно универсальному способу использования бумаги нет конца.

Типы упаковки — коробки из гофрокартона

Коробки из гофрокартона широко используются уже более века. На самом деле они являются наиболее часто используемой формой транспортной упаковки (95% товаров народного потребления Северной Америки перевозятся по всему миру в гофроящиках). Они используются не только для перевозки товаров внутри страны и за рубежом, но также для демонстрации и продвижения розничных товаров (дисплеи в точках покупки или POP).

Коробки из гофрированного картона также все чаще используются в качестве первичной упаковки вместо традиционных складных картонных коробок.

Гофрокартон используется почти во всех аспектах и ​​жанрах потребительских товаров:

  • продукты питания и напитки
  • канцелярские товары
  • книги
  • электроника
  • одежда
  • строительные материалы/инструменты
  • и т. д.

    Ящики из гофрированного картона (известные также как « комбинированный картон », « гофрокартон » или « гофрированный картон ») состоят из двух основных элементов:

    Оба эти элемента изготовлены из одного и того же типа прочной бумаги, называемой тарным картоном .

    1. Медиум – центральный рифленый (гофрированный) материал, иногда называемый «гофрированный медиум»

      Итак, возьмите плоский лист тарного картона  и сделайте в нем волны (обычно называемые «гофрами»). Затем приклейте эту гофрированную бумагу (теперь называемую «средний» ) на один или несколько кусков другого плоского листа тарного картона , именуемого «лайнер» . То, что вы получите, называется «комбинированная плата» . Комбинированный картон очень прочен по сравнению со своей стоимостью и хорошо перерабатывается (фактически, он перерабатывается больше, чем все другие упаковочные материалы).

      Коробки из гофрированного картона имеют
      5 основных «классификаций канавок» , также называемых «профилями канавок» :

      A Флейта: — исходный размер флейты с примерно 33 флейтами (волнами) на фут.

      Флейта B: имеет меньшие канавки, чем флейта A, и их больше, около 47 канавок на фут. Он был создан для упаковки консервов, которые были самонесущими и, следовательно, не требовали такой большой поддержки нагрузки.

      C Канавка:  была изобретена позже, чтобы служить универсальным размером, и имеет около 38 канавок на фут.

      E Канавка: тоньше с 90 канавками на фут

      F Flute: был создан для использования в качестве складной коробки – для хранения розничных товаров легкой и средней массы и печати либо непосредственно, либо с использованием офсетной ламинированной этикетки.

      * Важно отметить, что профили канавок больше похожи на рекомендации и могут различаться у разных производителей в зависимости от размера фактических канавок и количества канавок на фут. Также следует отметить, что существует гораздо больше профилей флейты, чем 5 основных, которые я перечислил выше.

      Как правило, чем больше размер канавки, тем большую амортизацию и сопротивление сжатию она обеспечивает. Меньшие канавки обеспечивают лучшие возможности печати графики. Наименьшие размеры каннелюры, такие как E и F, можно использовать вместо стандартных складных картонных коробок (основные розничные коробки), а также они могут обеспечить большую прочность и структурную целостность. Вот изображение коробки из гофрокартона, используемой в качестве основной розничной упаковки. Графика выглядит великолепно.

      Существует четыре основных типа комбинированных плат:

      1. Однослойный – гофрированный наполнитель и один лист лайнера склеены вместе
      2. Одностенный (двусторонний) – гофрированный наполнитель и два листа лайнера (по одному с каждой стороны) склеены вместе
      3. Двойная стенка – три листа лайнера приклеены к двум носителям
      4. Тройная стенка  – четыре листа лайнера приклеены к трем носителям

      Нередко в одном и том же куске комбинированной доски используются разные профили каннелюр. Например, трехслойная плита может иметь слой среды с канавкой А в сочетании со слоями с канавкой С и канавкой Е. Наличие нескольких профилей каннелюры меняет степень сжатия и амортизацию упаковки, а также общую толщину и пригодность для печати в соответствии с потребностями клиента.

      При покупке гофроупаковки важно, чтобы ваш поставщик знал назначение и вес продукта, помещаемого внутрь, маркетинговые потребности внешней упаковки, когда вам нужно завершить упаковку и как она в конечном итоге будет транспортироваться. Затем поставщик сможет принять эту информацию и своевременно изготовить для вас индивидуальную гофроупаковку, которая будет стоить вам наименьшей суммы денег, и в то же время защитит ваш продукт от повреждений.

      Узнайте о различных типах гофрированного картона

      Склад|Новости DC

      Насколько хорошо вы знаете различные виды гофрированного картона? Если ваш ответ был «Я даже не знал, что существует более одного типа», вы, вероятно, не работаете в упаковочной промышленности.

      Гофрированный картон изготавливается путем склеивания плоского листа бумаги с гофрированным (волнистым) листом бумаги. Другими словами, весь гофрокартон будет иметь такую ​​текстуру, если смотреть сбоку.

      Ресурсы в упаковке
