решетки для ливневой канализации, стальная, пластиковая, виды на фото и видео

1. Классификация ливневых решеток по материалу
2. Классификация ливневых решеток по нагрузке
3. Выбор решетки для ливневой канализации

Важным элементом ливневой канализации является ливневая решетка. Эта деталь защищает систему от попадания различного мусора во внутреннее пространство конструкции и добавляет ей визуальной благоприятности. О том, что такое решетки для ливневой канализации, и пойдет речь в этой статье.

Классификация ливневых решеток по материалу

В зависимости от этого показателя, существуют такие устройства:

• пластиковые ливневые решетки;
• чугунные решетки;
• стальные решетки.

У пластиковых изделий есть множество положительных качеств:

1. Длительный срок службы, который во многом обеспечивается устойчивостью пластика к перепадам температур и агрессивным химическим средам.
2. Легкость установки, обусловленная наличием специальных креплений стандартных изделий.
3. Малый вес, в значительной степени облегчающий монтаж пластиковых конструкций.
4. Высокая пропускная способность, достигнутая за счет использования пластика, который после обработки становится очень гладким и не создает препятствий для движения воды.
5. Вариативность конструкции, которая позволяет вручную менять габариты решеток в зависимости от протяженности канала.
6. Низкая стоимость конструкций.

Для решения проблемы с большой нагрузкой может использоваться чугунная решетка на ливневую канализацию. Они отлично подходят для таких ситуаций и используются в промышленных зонах, аэропортах, автомобильных дорогах и прочих загруженных участках.

К преимуществам чугунных решеток относятся:

1. Отличная сопротивляемость коррозийному воздействию.
2. Длительный срок службы и высокая механическая прочность.
3. Хорошее сочетание стоимости и качества изделий.
4. Устойчивость к резким температурным перепадам.

Если чугунная решетка ливневой канализации не устраивает застройщика, то можно воспользоваться стальными решетками. В качестве металла для их изготовления обычно применяется нержавеющая сталь. Создание таких решеток осуществляется при помощи прессовки, и этой обработки деталь приобретает очень высокие механические свойства.

Ливневая решетка стальная имеет такие преимущества:

1. Простота установки и не очень большой вес.
2. Длительный срок службы, во многом обусловленный используемым материалом.
3. Неплохие эстетические качества, которые позволяют устанавливать металлические решетки даже в людных местах.

Классификация ливневых решеток по нагрузке

В целом, разделение на виды выглядит таким образом:

1. A – устанавливается в пешеходных зонах, на велодорожках и частных домовладениях.
2. B – может устанавливаться на дорогах, где движение транспорта не отличается интенсивностью.
3. C – подходят для установки на дорогах средней интенсивности, автозаправках и стоянках.
4. D – монтируются на трассах, оживленных складах и стоянках.
5. E – устанавливаются в промышленных зонах, доках и портах.
6. F – могут справляться с очень высокими нагрузками, устанавливаются в аэропортах, транспортных терминалах и других объектах.

Выбор решетки для ливневой канализации

1. Класс нагрузки. Необходимо точно знать, какие усилия будут приходиться на изделие в процессе эксплуатации. К этому же пункту можно отнести и материал изготовления. В парковых зонах или на частных территориях можно устанавливать решетки из пластика или стали, а для работы в тяжелых условиях потребуются чугунные конструкции.
2. Габариты. Каждая часть ливневой канализации должна быть закрыта, чтобы в нее не попадали посторонние предметы и различный мусор.
3. Цена устройства. Стоимость напрямую влияет на бюджет строительства, поэтому выбор решеток лучше осуществлять еще на этапе проектирования ливневки. Пластиковые изделия стоят дешевле других, а стальные обходятся намного дороже.
4. Простота монтажа. Этот пункт очень важен, особенно если обустройство системы будет выполняться своими руками. Монтировать чугунные изделия таким способом не получится – для этого понадобится техника.

Заключение

Решетка на ливневую канализацию выполняет важные функции, защищая конструкцию от снижения ее работоспособности. Выбирать решетки нужно грамотно, отталкиваясь от конкретной ситуации, но нужно помнить о факторах, влияющих на выбор подходящего варианта, особенно о классе нагрузки.

kanalizaciyadoma.com

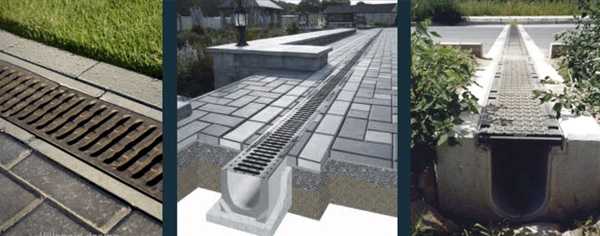

Главный элемент ливневой канализации — лоток

Одними из основных элементов ливневой канализации, организованной по поверхностному линейному типу, являются водоотводные лотки.

Не менее востребованы они при оборудовании ливневки, спроектированной по смешанному, линейно-точечному принципу.

При всей кажущейся простоте конструкции этих элементов, выбор лотков (желобов) следует проводить обдуманно, с учетом необходимой пропускной способности системы, уровня загрязненности воды и планирующихся внешних механических нагрузок в процессе повседневной эксплуатации.

Основные параметры

Сама конструкция линейной ливневой канализации – поверхностное залегание водоотводящих лотков, закрытых решетками – предполагает наличие значительных механических нагрузок.

Для выбора необходимой модели необходимо ориентироваться на существующую классификацию изделий по классам допустимой нагрузки:

• А 15 – самые «слабые» из лотков, рассчитанные на нагрузку до 1,5 тонны. Область их применения – пешеходные зоны, водоотвод с парковых территорий, ливневка на небольших частных участках, велосипедные дорожки, спортивные площадки и т.п.
• В 125 – предел допустимой нагрузки – 12,5 тонны. Подойдут для ливневки на автодорогах с движением легкового транспорта, в гаражных кооперативах, на автостоянках. Особо часто используются при оборудовании канализации в частных домовладениях.
• С 250 – выдерживают внешние усилия до 25 тонн. Сфера применения – дорожное строительство, оборудование ливневых канализаций АЗС, автомоек и предприятий автосервиса.
• D 400 – рассчитаны на нагрузку до 40 тонн. Используются при оборудовании автодорог с высокой интенсивностью легкового и грузового движения, на транспортных терминалах, в промышленных зонах, на автопредприятиях.
• Е 600 – до 60 тонн внешней нагрузки. Сфера применения – крупные промышленные предприятия, логистические центры, склады, причалы.
• F 900 – самые мощные изделия, способные противостоять нагрузке до 90 тонн. Применяются для отвода ливневых вод на аэродромах, военных базах и т.п. – там, где используется сверхтяжелая техника.

Второй обязательный параметр выбора – пропускная способность желобов. Она должна в полной мере соответствовать расчетным возможностям ливневой канализации.

Здесь на первый план выходят ширина гидравлического сечения (DN) лотка, его высота и, соответственно, площадь проходного сечения.

Бетонные водоотводные лотки

Относятся к категории самых прочных изделий этого ряда.

Большинство выпускаемых промышленностью железобетонных желобов относятся к Е 600 и F 900 классам, что обеспечивает практически полную универсальность их применения.

В их производстве используется технология вибрационного прессования (с низким водоцементным соотношением при приготовлении раствора), что придает лоткам требуемую монолитность, высочайшие прочностные характеристики, водонепроницаемость, стойкость к низким температурам и химическим воздействиям.

Для применения в особых условиях бетонные лотки для ливневой канализации могут усиливаться специальными металлическими элементами.

Модельный ряд включает желоба как с фиксированной высотой канала, так и заложенный в конструкцию 5% уклоном.

• Ширина прямоугольного или полукруглого гидравлического сечения – от 100 до 500 мм;
• Высота – от 90 (для DN-100) до 760 (у DN-500) мм;
• Стандартная длина одного лотка – 1000 мм;

Для сопряжения предусмотрены специальные пазы и приливы, системы защелок или резьбовых соединений.

Существенный недостаток подобных изделий – большая масса. Даже у серии DN 150 она может достигать 100 кг, а у широких лотков DN-500 – 350 и более. Это осложняет и транспортировку, и монтаж системы – требуется использование грузоподъемной техники.

Чаще всего бетонные водоотводные лотки комплектуются чугунными решетками с отверстиями щелевого или сотового типа.

Прочностные характеристики решеток полностью соответствуют аналогичным показателям желобов. Иногда с лотками небольшого сечения используются решетки их нержавеющей стали.

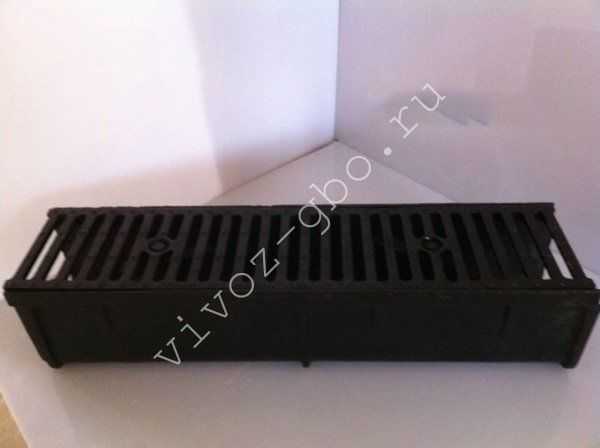

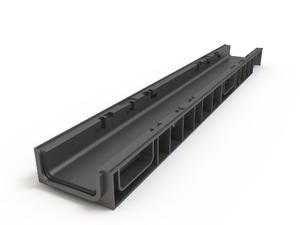

Пластиковые водоотводные лотки

Пластиковые желоба, изготовленные, как правило, из полиэтилена низкого давления (ПНД) или морозостойкого полипропилена – идеальный вариант для ливневок, где не предполагается значительных внешних нагрузок (класс A – C).

Главное их преимущество – малый вес при высочайшей устойчивости к агрессивной химической среде, долговечности, простоте монтажа.

Конструкция желобов, благодаря продуманным ребрам жесткости, отличается достаточными прочностными характеристиками для эксплуатации в пешеходных зонах или на дорогах с малой интенсивностью движения.

Как правило, именно пластиковые лотки предпочитают выбирать для обустройства ливневой канализации в частных домовладениях.

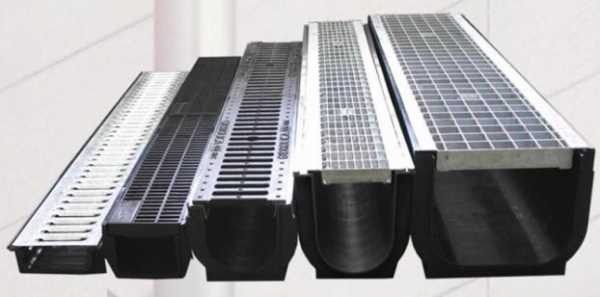

Полимерные лотки выпускаются модельным рядом DN от 70 до 300 мм, различной высоты (пропускной способности), комплектуются пластиковыми или металлическими решетками. Стандартная длина – 1000 мм.

Особенности конструкции каждого желоба позволяют легко адаптировать его с перпендикулярными лотками или с трубами, отводящими воду в коллектор.

Масса таких лотков невелика от 1,5 до 15-20 кг (с металлической решеткой).

Полимербетонные лотки

Водоотводные лотки из полимербетонного композита – отличное сочетание характеристик бетонных и пластиковых каналов:

• высокая прочность,
• жесткость, свойственные ж/б изделиям,
• длительные сроки эксплуатации,
• инертность к химическим веществам, что присуще пластику.

При производстве подобных желобов в минеральный состав смеси (кварцевый песок, гранитная крошка и т.п.) вводятся специальные полиэфирные или эпоксидные смолы.

В итоге замена в качестве связующего цемента на полимер дает целый ряд преимуществ.

Такие изделия примерно вдвое легче железобетонных аналогов, но отличаются от них большей гибкостью, эластичностью, у них существенно ниже коэффициент водопоглощения.

Внутренняя поверхность лотков имеет более гладкую фактуру – на ней не задерживаются песок, палая листва, мусор.

Срок службы таких желобов – не менее 30 лет. Обычная сфера применения моделей DN 100 – 200 – частное и городское жилищное строительство, благоустройство парковых территорий, автостоянок, устройство водоотводов на спортивных сооружениях, дорогах.

Современные технологии позволяют выпускать полимербетонные лотки с классом прочности вплоть до максимального F 900.

Полимерпесчаные водоотводные желоба

Еще одна современная технология изготовления элементов для водоотводных систем – полимерпесчаные лотки.

В процессе производства высококачественная полимерная крошка смешивается с очищенным мелкофракционным песком, разогревается до температуры плавления и поступает на пресс.

На выходе получаются изделия, которые можно назвать вечными.

Они сочетают химическую стойкость и гибкость пластика с природной прочностью, стойкостью к истиранию кварцевого песка. При всем этом стоимость подобных желобов остается невысокой.

Такие желоба, как правило, выпускаются в классе прочности С 250, что позволяет их широко использовать практически во всех сферах жилищного строительства:

• оборудования небольших производственных мощностей (автосервисов, заправок, моек, стоянок, гаражей),
• при обустройстве уличных и парковых ливневок при отсутствии или малой интенсивности автомобильного движения.

Длина лотков стандартизирована – 1000 мм. Модельные ряд – от DN70 до DN150. Вес подобных изделий – вдвое ниже обычных цементных, что облегчает как их доставку, так и проведение монтажа ливневки.

Примерный уровень цен

В таблице приведен примерный уровень цен на лотки для ливневой канализации различных типов, из числа наиболее применяемых при обустройстве ливневки в частных домовладениях:

Как видно, выбор желобов для достаточно большой. Всегда есть возможность наиболее оптимального подбора нужных моделей как с точки зрения эксплуатационных характеристик и проведения монтажных работ, так и их соображений экономической целесообразности.
