Ливневый дренаж – система в одной траншее, схема монтажа ливневки
дренажные и ливневые системы на примерах фото и видео
Содержание:1. Назначение ливневого дренажа
2. Устройство ливневки
За целый год с крыши частных домов через водосток уходит около 50-100 кубических метров воды. Если вся эта вода будет стекать просто на землю, то здание будет подмываться, фундамент тоже размоется, на участке постоянно будут лужи – и все эти факторы являются последствием высокой влажности. И если переживать о растениях и дорожках на загородных участках приходится далеко не всегда, то разрушенный фундамент – это крайне скверно, и его потерю нужно предотвратить, для чего и используются дренажные системы и ливневая канализация.
Назначение ливневого дренажа
Рассматривая системы ливневой канализации, можно выделить следующие положительные качества:
- ливневка защищает любые постройки от преждевременного разрушения;
- система способна нейтрализовать воздействие сырости на нижние этажи зданий;
- ливневой дренаж не дает лужам возможности появляться на участке;
- эти системы предотвращают эрозийные процессы и заболачивание грунта;
- позволяют улучшить внешний вид участка.
Учитывая тот факт, что ливневый дренаж используется человечеством очень давно, можно с уверенностью говорить о том, что эти системы просто необходимы, поскольку польза, оказываемая ими, попросту неоценима.
Такое упрощение позволяет создавать траншеи глубиной не более метра, что существенно облегчает работу. Дополнительным утеплителем для коллектора в зимнее время может быть снег, который в утрамбованном состоянии является серьезным препятствием для мороза.
Конструктивно ливневая канализация устроена просто. Жидкость, стекающая с крыш или других наклонных поверхностей, попадает в каналы, а дальше она отправляется в коллектор. Чтобы фильтровать воду, нужно использовать пескоуловители, которые препятствуют попаданию в систему частиц грязи и мусора. Как правило, для реализации ливневой канализации используются точечные водосборники – дождеприемники, которые собирают воду только там, где они установлены. Дождеприемники обычно также оборудуются очистительными фильтрами.
Выбор труб и материалов для ливневой канализации обычно осуществляется еще при проектировании дренажной системы. Для расчетов используется максимально возможный в данном регионе уровень осадков. Если на участке имеются искусственные водоемы, конструкций системы должна предусматривать возможность отвода излишней жидкости из них в случае переполнения после больших осадков или вследствие неисправности.
Устройство ливневки
В конструкцию ливневки входят следующие элементы:
- водостоки, позволяющие собирать воду с крыш или дорожек;
- точечные водосборники и колодцы;
- система трубопровода, отводящая воду с участка;
- лотки линейного водоотвода.
Для обустройства системы необходимо при ее монтаже обеспечить постоянный уклон в сторону коллектора, что даст возможность воде естественным путем попасть в место сбора. Вся конструкция ливневого дренажа направлена именно на эту цель, для чего и используются трубопроводы с лотками.
Помимо системы дождеприемников, активно используется и линейный дренаж, который состоит из отдельных лотков, которые укладываются в землю на том же уровне, где находится стекающая вода. Эта система тоже отводит воду к коллектору, и в итоге получается единая конструкция, обеспечивающая полный отвод лишней жидкости с участка туда, где она никому не будет мешать.
В максимально возможной комплектации в схему ливневки будут входить пескоуловители, заглушки, не дающие воде двигаться в обратном направлении, и сифоны, которые предотвратят появление канализационных запахов в доме или возле него (прочитайте также: «Ливневая канализация в частном доме — правильное устройство»). Полученные в итоге дренаж и ливневка обеспечат максимальный уровень комфорта и защиты, на который они способны. Такой ливневый дренаж будет удалять излишки воды, защищать здание, фундамент и другие искусственные сооружения на участке, которые подвержены воздействию воды.
Заключение
Дренажные и ливневые системы обеспечивают надежную защиту построек и участка от негативного влияния больших объемов воды, выпадающей в виде осадков. Создание качественной и надежной системы ливневой канализации – это не такая сложная задача, как кажется на первый взгляд. Если сделать грамотный проект и выполнить все работы, то конструкция сможет функционировать не один десяток лет. Кроме того, своевременное и регулярное обслуживание тоже способно продлить срок службы работы системы – а ведь для этого достаточно иногда промывать лотки и очищать мусоросборники. Соблюдение этих правил позволит не беспокоиться о подмываниях участка и здания.
kanalizaciyadoma.com
Французский дренаж, сухие ручьи и ливневая канализация — Стройфора
Французское слово drainage – значит естественное или искусственное удаление воды. Для строителей дренаж обозначает систему водоотведения, то есть способ сбора и отвода грунтовых вод от фундамента дома и с поверхности участка. Для дачников дренаж – все это, и еще сыпучий материал, который необходимо насыпать на дно емкостей для выращивания цветов, чтобы вода в них не застаивалась и растения могли дышать.
Дренаж очень важен для участка с домом, садом и огородом. Излишки подпочвенных вод коварны, они разрушают фундаменты дома и всех других строений, не дают правильно развиваться растениям, при неблагоприятных условиях дожди и ливни могут погубить цветники за один сезон.
Но делать водоотвод, применяя единственно искусственные дренажные системы и сооружения — тоже является крайностью. Строить дренажную систему – значит проводить земляные работы, монтировать трубы и колодцы. А предварительно нужно сделать проект дренажа, опираясь на данные гидрогеологии участка. Все это необходимо делать, если вопрос высоких грунтовых вод и сезонной верховодки стоит остро.
Но вместе с этим нужно всеми силами стараться сохранять биоценоз участка и естественную природную систему дренажа – например, сложившийся удачный рельеф местности, там, где он есть. Сохранять естественный уклон – иногда лучшее решение. Кроме того, стоит применить и биодренаж, то есть как можно раньше высадить деревья, обладающие мощной корневой системой, которая будет усиленно поглощать воду – ивы, краснотал (ива пурпурная), пирамидальные тополя.
Весеннее таяние снегов, первые ливни – зачастую это тонны воды, способные на время «утопить» даже правильную, качественно выполненную ливневую канализацию участка. А поскольку ливневая канализация не заменяет дренаж участка, а в большинстве случаев только «помогает» ему, то и дренаж может не справиться с верховодкой (ливневая канализация и дренаж – разные системы, и канализация обычно закладывается выше дренажа, совмещать их ни в коем случае нельзя). И здесь много зависит от рельефа.
Если на участке сложился уклон, то, возможно, идея обойтись для устройства ливневки дренажными стоками – лучшая. Дренажные стоки ливневой канализации бывают двух видов – открытые и закрытые.
Закрытый сток представляет собой подземную систему трубопроводов, вода в которые попадает естественным путем, через сливные решетки, и уходит по уклону труб в колодец, коллектор, карьер или овраг, если таковые имеются. Часто дренажные стоки монтируют на небольших участках, имеющий линейный, геометрический ландшафтный дизайн. В таких случаях трубы скрыты под газонами и цветниками, а красивые кованые решетки-водоприемники способны только украсить дизайн.
Недостатки – нужно делать ревизии, чистить, а если подземный канал все же засорится, неминуемы земляные работы. Правильно организованный дренажный сток будет работать долго, но чистка и ревизии необходимы ему чаще, чем раз в сезон. Трубы для ливневых стоков, в отличие от дренажных, не имеют перфорации и заиливание им не грозит. Приемные решетки оборудованы фильтрами, но все же трубы имеют свойство засоряться – мелкий мусор, опавшая листва, кора и насекомые понемногу в трубопроводы проникают.
Поэтому смотровых колодцев требуется немало, поскольку их надо ставить и на каждом повороте, и на прямых участках, таким образом, чтобы можно было прочистить трубу. В строительных нормах расстояние между смотровыми колодцами по прямой, конечно, больше, чем два метра. Но на практике, чтобы проверять и чистить трубы, так и получается – колодцы нужно ставить часто, и эстетики дизайну они не добавят.

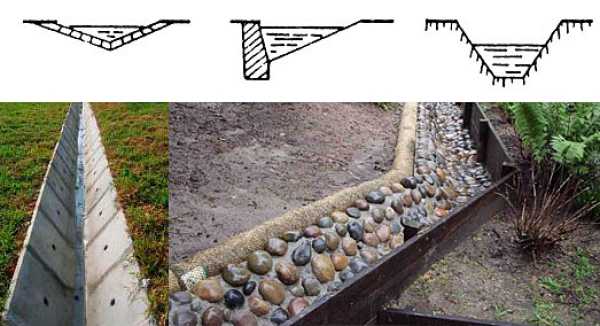

Если имеется рельеф – правильнее будет организовать открытые ливневые стоки. Они подойдут также к участкам, геометрия которых не линейна, и потребуют земляных работ по минимуму, а искусственные материалы почти не понадобятся, достаточно будет толстой полиэтиленовой пленки для дна русла. Даже если основной сток проходит по диагонали участка, можно прекрасно вписать его в ландшафт – устроив сухой ручей.
Открытый сток ливневой канализации может не только выполнять обязанность водоотвода, но и способен украсить ландшафт. Русло стока уже известно, нужно только углубить и сформировать его. Траншея для сухого ручья не должна быть глубокой, достаточно 25-30 см с пологими берегами. Траншею следует уплотнить, утрамбовать. Уровень нужно периодически проверять, чтобы сохранить естественный уклон. Особенно важно это в тех случаях, когда сухой ручей делается слегка извилистым, по «эксклюзивной» природной линии, для гармонии с ландшафтом. В некоторых случаях отлично выглядит и совершенно прямой ручей. Конец траншеи должен быть доведен до самой низкой точки стока.
Подготовленное русло нужно гидроизолировать, чтобы ливневая вода не впитывалась в грунт, а вся уходила в сток. Подойдет обычная пленка ПВХ. Отличным эконом-вариантом являются бывшие рекламные баннеры, даже их части. При укладке их с хорошим нахлестом, без экономии материала, можно получить требуемый гидроизоляционный эффект, и корни растений не прорастут через толстую пленку.

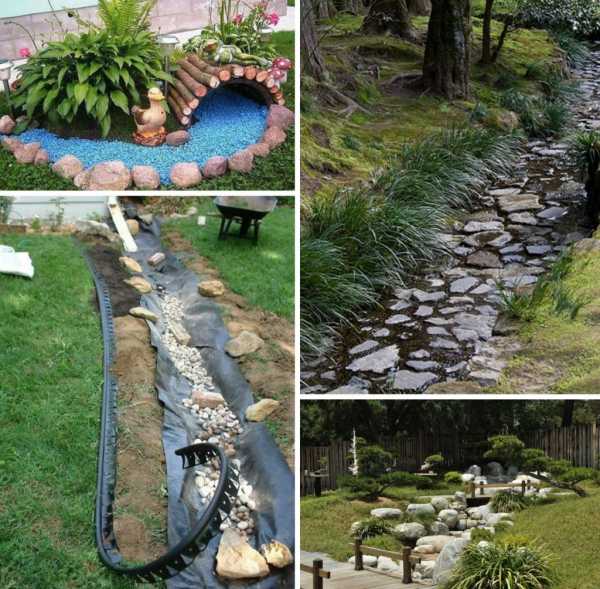

Затем наступает самый интересный процесс, близкий к творческому. Собрать красивые камни, тщательно вымыть их, большие валуны — лучше с мылом. Ведь грязь в ручье не нужна, а с камней она обязательно осядет. Существует огромное разнообразие готовых материалов для оформления сухих ручьев, всех цветов, фактур и стилей, а также возможно сделать мостики, переходы и бордюры.
Но природные камни, собранные на своем участке и его окрестностях – отличная альтернатива покупным материалам. Расположив крупные валуны в порядке, кажущемся хаотичным, можно укрепить русло и стенки ручья. На дно хорошо подсыпать крупного песка, щебень и речная галька отлично будут выглядеть в качестве основного покрытия русла.
Таким образом, открытый дренажный сток будет играть роль каменистого, пересыхающего лесного ручья. Выбор растений, которые будут расти на берегу ручья, зависит от климата местности. Не требуют ухода, красивы и выносливы многолетние лилейники, дербенник, овсяница голубая, ирисы – касатики, аквилегии (водосборы). Все эти растения относятся к красивоцветущим, влаголюбивы, но также хорошо переносят периодические пересыхания почвы.

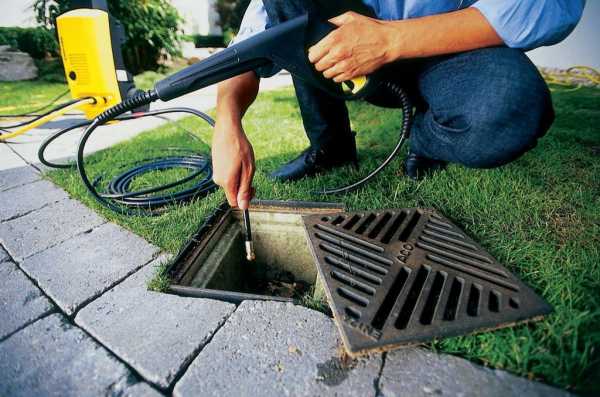

Чистка сухому ручью понадобится, но вряд ли каждый год. Сухому ручью не требуются фильтры и дождеприемные решетки. В дождь камни красиво блестят, в жаркую погоду напоминают о воде. А сезонные пики снеготаяния и ливней больше не будут причинять беспокойства, вредить растениям и нарушать водный баланс участка.

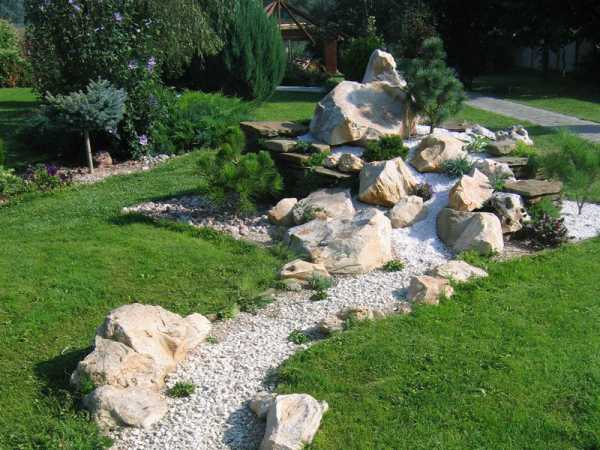

Сухой ручей гармонирует с любым ландшафтным дизайном, по желанию его создателя сухой ручей может стать изюминкой этого дизайна, а может остаться в тени. Но в любом случае будет сочетать функциональность пользы и красоту. Не зря сухие ручьи и водоемы устраивают в своих «садах камней» жители Страны восходящего солнца. Если нет воды — люди желают иметь хотя бы ее имитацию. А если воды ну очень много, особенно весной – сухой ручей на время станет настоящей водной артерией участка.
Рассмотренный вариант хорош для организации открытого стока. Но не является единственной ситуацией, при которой уместно устройство сухого ручья. Не менее декоративный вариант, приносящий практическую пользу – проложить сухой ручей вдоль садовой дорожки, для отвода лишней воды. Луж после дождя не будет, дорожное покрытие прослужит дольше. Сухой ручей в этом случае служит стилизацией дренажных канавок, одновременно оживляя прогулочную дорожку и украшая ландшафт.
Сухими ручьями дизайнеры ландшафтов отнюдь не ограничиваются. Ручьи обычно расширяются, а затем впадают в пруды. Дополнить сухой ручей можно сухим прудом, как по соображениям эстетики, так и для практической пользы. Чистая эстетика – создать водоем у места отдыха, беседки или веранды, для украшения и организации пространства согласно Фен шуй. Сухой пруд будет реалистичен, создаст иллюзию воды и свежести, даже в жару даст волшебное ощущение прохлады. Прекрасно действует на мироощущение, вызывает еще большую любовь к природе, отчасти потому, что комаров, жуков, червяков, грязного ила и прочих атрибутов дикой природы здесь не будет. Только чистая гармония.
Японские мастера применяют интересный прием для организации оптической иллюзии воды – причесывают мелкие камешки пруда граблями, имитируя завихрение воды вокруг крупных валунов и даже мини-водовороты. Применяются темные камешки для «глубоких» мест пруда и более светлые для «берегов», хотя все камешки лежат на одном уровне. Белые камешки неплохо имитируют отражение облачков в воде.
Это все очень красиво, эстетично, но если сухой ручей протекает по участку с практической целью, то и сток ручья вполне может выполнять утилитарную функцию водоотвода, если это необходимо. В данном случае сухой пруд маскирует водосборник, имеющий название «французский дренаж». Название спорно, поскольку многие специалисты считают, что французским правильнее называть традиционный дренаж – канаву, засыпанную гравием или другим дренирующим материалом. Дно такой канавы выполняется с разделительной мембраной – по-простому, засыпку надо отделить от грунта слоем геотекстиля, чтобы этот грунт не смешивался с гравием, вода быстрее впитывалась из канавы в грунт, а сорняки не прорастали. Принцип работы – вода не застаивается в одном месте, а равномерно и быстро распределяется и впитывается.

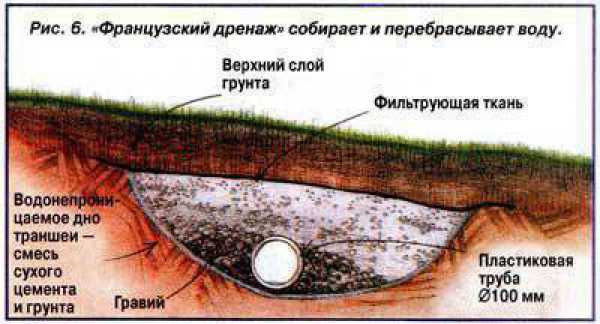

Улучшение конструкции французского дренажа — дренажные трубы. Трубы применяются особые, перфорированные, кроме того, они защищены от попадания частиц грунта и заиливания слоем геотекстиля. Материал труб, как правило, поливинилхлорид.

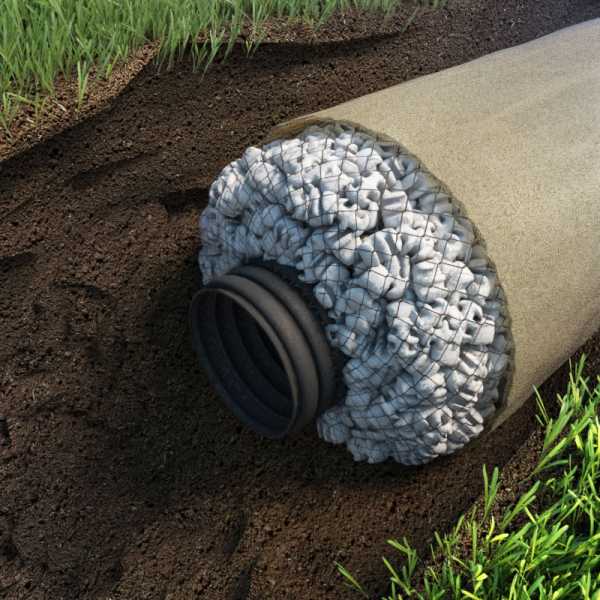

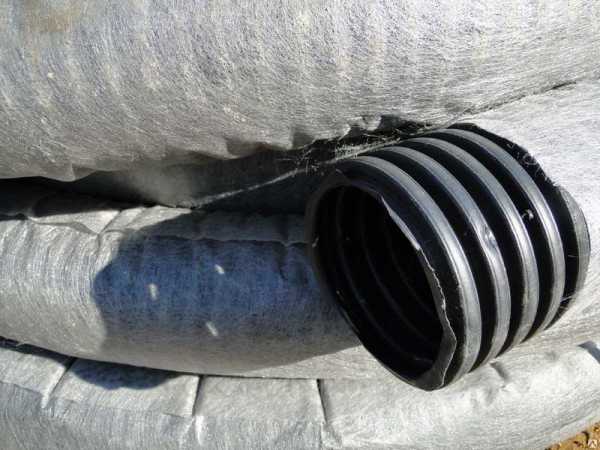

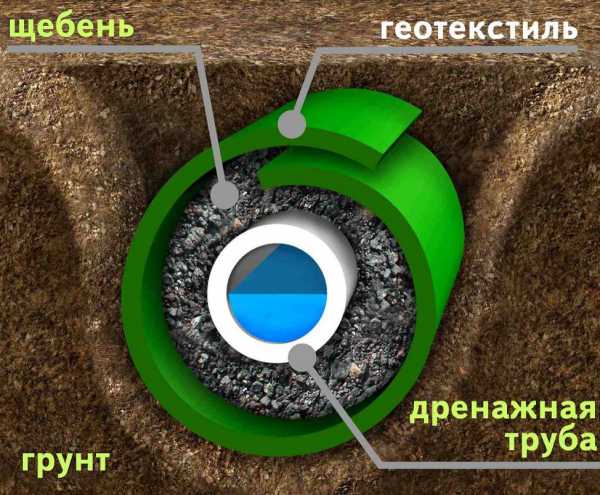

Закладываются трубы на дно траншеи в «футляре» из дренирующих материалов – щебня, гравия или крупного песка. Если конструкция трубы без геотекстильного покрытия, то весь футляр обворачивается геотекстильным материалом.
Все эти ухищрения нужны для того, чтобы дренажные трубы подольше работали без засоров. Если просто положить трубы в землю, такой дренаж может засорится практически сразу – частицами грунта и быстро собирающимся илом.

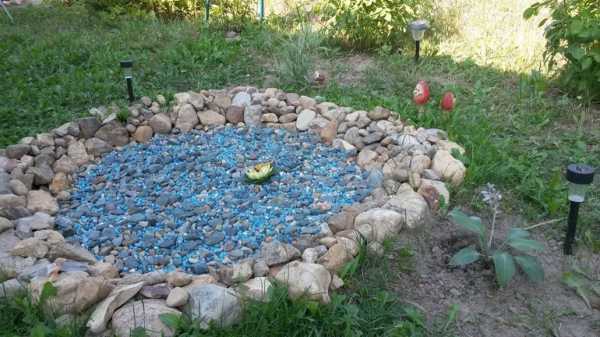

Сухой пруд, таким образом, может маскировать или выход ливневого стока за пределы участка, или водосборный резервуар, завершающий устройство некоторых типов дренажных систем, не обязательно относящихся к ливневой канализации. В любом случае резервуар будет выполнять свою задачу — равномерно распределять в окружающий грунт всю скопившуюся воду. Как функциональный и эффективный бюджетный материал частные строители используют для создания водосборного резервуара старые пластмассовые бочки, устроив им перфорацию в дне и стенках. Свою функцию организованного водоотвода бочка выполняет, а ее «красоту» отлично маскирует сухой пруд.
При сильном ливне по сухому ручью бежит вода, не размывая участок, и аккуратно отводится в сухой пруд.
stroyfora.ru
Ливнёвый дренаж: схема монтажа ливнёвки |
На протяжении года через водосток с крыш частных домов стекает огромное количество воды. Этот показатель в среднем составляет 50-100 метров кубических. Стекающая на землю влага способна оказывать губительное на фундамент здания, который будет подмываться. Лужи также станут неприятным фактором высокого уровня влажности. Разрешение фундамента – это серьезная проблема, предотвратить которую становится возможно благодаря использованию ливневой канализации и дренажных систем.
Значение обустройства ливневого дренажа
Система ливневой канализации характеризуется следующими достоинствами:
- Обеспечение хорошего уровня защиты построек, благодаря чему увеличивается срок их службы;
- Достигается нейтрализация негативного воздействия влажности на цокольные этажи сооружений;
- Использование ливневой системы препятствует появлению луж;
- Участок становится защищен от возможности появления эрозийных процессов и заболачивания грунта;
- Значительно улучшается общий вид участка.
Системы ливневого дренажа применяют огромное количество лет, что наглядно показывает, какую пользу они приносят и насколько важным является их применение.
Использование ливневого дренажа обеспечивает возможность сбора воды, которая попадает на землю с прилегающих газонов, крыш, а также с дорожек, проложенных на участке. Прокладывая коллектор, задачей которого является сбор воды, следует размещать его таким образом, чтобы он располагался ниже уровня глубины промерзания почвы. Бывают случаи, когда возможности таким образом не имеется, то проблема может быть решена благодаря применению утепления. В качестве теплоизоляционного материала отлично подойдет пенополистерол или стеклянная вата.
Использование утеплителя способствует тому, что глубина траншей не буде превышать одного метра, в связи с чем работы значительно упрощаются. Снег, являющийся неотъемлемым атрибутом зимнего времени года, служит дополнительным утеплителем. Если его хорошо утрамбовать, то для мороза он будет представлять серьезное препятствие.
Конструкция ливневой канализации достаточно проста. При помощи каналов, влага с крыши попадает в коллекторы. Для того, чтобы исключить возможность попадания в систему частиц мусора и грязи, рекомендуется использовать пескоуловители, предназначенные для фильтрации воды. Чаще всего устройство ливневой канализации подразумевает использование точечных водосборников, иначе говоря – дождеприёмников. Воду они собирают в тех местах, где установлены. Чаще всего их также оборудуют фильтрами.
Этап проектирования ливневой системы предполагает подбор необходимых материалов и труб, требуемых для возведения конструкции. При проведении расчетов следует принимать во внимание уровень осадков, максимально допустимый для региона размещения участка. В случае, если на участке располагаются искусственно созданные водоёмы, система должна быть сконструирована таким образом, чтобы в случае необходимости они обеспечили возможность отвести лишнюю влагу.
Обустройство ливнёвки
Конструкцию системы составляют следующие компоненты:
- Предназначенные для сбора излишней влаги с дорожек и крыш водостоки;
- Колодцы, а также точечные водосборники;
- Предназначенная для отвода воды с участка система трубопровода;
- Лотки, составляющие линейный водопровод.
Занимаясь установкой конструкции дренажа ливнёвки не следует упускать из виду того, что система должна иметь постоянный уклон к коллектору, благодаря чему влага будет естественным путем стекать в предназначенное для воды место скопления. Использование трубопроводов с лотками способствует выполнению главной цели конструкции ливневого дренажа.
Осадки, попадающие в водостоки с крыш, продвигаются в водопровод, откуда направляются в водоприемник. Один коллектор, соединяющийся с водоприёмником, отводит влагу в определенное ранее место. В том случае, если магистральные инженерные конструкции не были подготовлены ранее, то отвод воды будет производиться в канавы, водоемы, а также в дренажные конструкции, которые располагаются поблизости.
Наряду с использованием систем дождеприемников большой популярностью пользуются системы дренажа ливневки. Подобные конструкции состоят из совокупности отдельных лотков. Их укладывают на земле соответственно уровню стекающей воды. Использование такой системы способствует отводу влаги к коллектору, составляя таким образом единую конструкцию.
Правила установки системы
Существует совокупность правил и требований, благодаря которым монтаж системы будет выполнен без ошибок и в дальнейшем будет обеспечено бесперебойное функционирование всей системы в целом.
Для начала в местах расположения сливов устанавливаются водоприемные воронки, или, как их еще называют – дождеприемники. Для их установки требуется выкопать в земле небольшие ямки. При помощи специальных отверстий, которыми оснащены воронки, трубы, подобранные для ливневки, стыкуют с водоприемными воронками. Далее, при помощи такого элемента, как колено, от них проводят трубу. Она должна заканчиваться ниже глубины промерзания поверхности земли.
Лучше подбирать дождеприемник такого типа, в котором уже имеются отверстие, позволяющее пропустить сквозь него трубу.
После того, как труба будет размещена ниже уровня промерзания грунта, её выравнивают и фиксируют. Уровень уклона должен быть практически горизонтальным, составляя 2 процента. Благодаря этому при помощи трубы будет обеспечен отвод влаги в коллектор.
Емкостью, служащей для сбора влаги, стекающей из ливневой канализации, и является коллектор. Скопившаяся влага уходит в почву, либо, благодаря использованию насоса, перекачивается в овраг или водоем, располагающийся неподалеку. Над коллектором размещают смотровой колодец, при этом его диаметр должен составлять около метра. Люк является обязательным условием. Благодаря этому в случае необходимости имеется возможность контролировать правильность функционирования ливневой системы и очищать её от скопившихся загрязнений.
Особенности ливнёвого дренажа
Совмещать ливневку одновременно с дренажной системой не следует. Это связано с тем, что проливные дожди или период таяния снегов способны перегрузить систему, которая может просто не справится с большими потоками воды. Процедура установки дренажной системы предполагает размещение её ниже уровня промерзания почвы.
Для дренажа готовят более глубокую траншею, которую в потом засыпают гравием или щебнем. Данное решение обеспечивает защиту трубы от давления, оказываемого талыми и подземными водами, предохраняя трубу от разрушения.
Ливнёвка и дренаж, укладываются под некоторым уклоном, оптимальными параметрами которого является 2 см на 1 метр. Стоками дренажной системы может служить любая канава, ручей или расположенный неподалеку водоем.
Планируя закладку высокого фундамента, имеется возможность таким образом выкопать траншеи, что обеспечивает дополнительную экономию. Это становится доступным благодаря тому, что ливневая канализация может размещаться непосредственно над дренажной системой в одной траншее. Также данный метод позволяет разместить ливневку ниже уровня глубины промерзания грунта.
Использование дренажных ливневых систем позволит обеспечить надежный уровень защиты участка и имеющихся построек от негативного воздействия влаги, которые характерны для атмосферных осадков. Обустройство качественной системы представляет собой не такую сложную систему, как это может показаться. Возведение грамотной конструкции, удовлетворяющей необходимым требованиям, позволит функционировать системе на протяжении долгих лет, сохраняя участок и возведенные на нем постройки.
Видео по теме
oseptike.ru
Ливневый дренаж своими руками: выбор материалов и инструкция по монтажу
Чистый и сухой двор после дождя, никаких луж на газоне и размытых грядок, здоровые растения и идеально ровные дорожки – результат грамотного планирования и монтажа поверхностного водоотвода. Добиться такого результата самостоятельно без внушительных расходов сложно, но реально, если сделать своими руками ливневый дренаж для осушения поверхности и вывода дождевой воды. В комплексе с ливневкой (системой отвода воды с крыши) дренажная сеть снизит и количество влаги, проникающей в глубинные слои грунта – нагрузка на глубинную сеть дренажа фундамента снизится.
Отвод ливневых вод на участке: система канализации и дренажа ↑

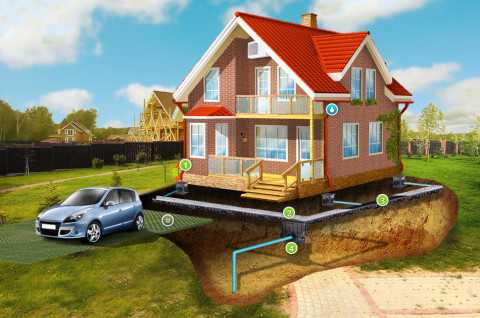

Планировать схемы разводки дренажных сетей и ливневки стоит еще до начала строительства. Защиту фундамента в виде пристенной системы проще устанавливать, если не засыпан котлован. Пока идет стройка и на площадке есть техника, целесообразно заказать рытье траншей, чтобы не копать вручную и не развозить грязь на облагороженном участке. Защита от талой и дождевой воды – это:
Ливневка и дренаж по периметру дома
- Поверхностный линейный ливневый дренаж – сбор и отвод дождевой воды с поверхности грунта.
- Ливневая канализация – отвод стекающей по водосточным трубам воды.
- Точечный дренаж – осушение локальных участков с проблемным естественным оттоком.
Схема отвода влаги с поверхности: система дренажа
Ливневая канализационная сеть обустраивается с выводом в общую магистраль, если поблизости есть коллектор или труба городской ливневки. В случае, когда ветки городской сети расположены на большом расстоянии, вывод локальной системы дренажа и ливневой канализации организовывают 2 способами: на фильтрационное поле (засыпанный щебнем участок для отвода влаги в грунт), или в приемный резервуар (дренажный колодец, водоем, придорожный ров). Слив из частной ливневки в общую бытовую канализационную систему запрещен.
- Водосборные желоба, которые монтируются по краю скатов крыши.
- Водосточные трубы.
- Водоприемные емкости.
Приемный резервуар с отводом
- Наружные канализационные трубы, которые подсоединяют к водоприемным емкостям.
Емкости монтируют под выходом водосточной трубы, соединяют патрубок с канализационной трубой. Трубы вкапывают под наклоном к месту слива.
Система осушения поверхности участка состоит из точечных и линейных отводных веток, соединенных в одну сеть с выводом в водоприемник. Ливневый дренаж на участке обустраивают в виде открытых каналов, прокопанных под уклоном к месту слива. Разметку выполняют только после изучения направления естественного оттока во время сильного дождя. Обязательно формируют дренажные линии:
Дренажная сеть: точечные водосборники и ливневые траншеи
- По периметру участка.
- На склонах и на площадках в естественных углублениях.
Ветки дренажа на склоне

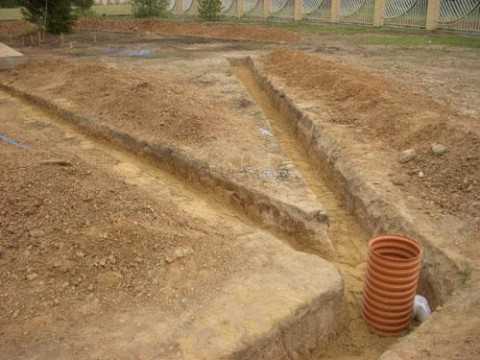

Ливневый дренаж вокруг дома – это линии траншей, проложенные вдоль отмостки по всему периметру строений. Для осушения двора, выложенного плиткой, формируют каналы на въезде в гараж, около крыльца, ступеней.
Ветка ливневого дренажа
Точечные дренажные отводы вкапывают в местах, где нет необходимости прокладывать дренажные каналы: под поливочными кранами, около выхода водосточных труб (на участках, где нет ливневой канализации). Слив из точечных дренажных колодцев выводят в отводящую трубу общей поверхностной сети.
Интеграция: можно ли совмещать ливневку с дренажной сетью ↑
Две раздельные сети: дренаж и ливневка
Оптимальная схема осушения участка с домом – раздельные сети дренажа и ливневки вокруг дома. Соединять линейные каналы с канализацией нежелательно: во время сильных ливней или быстрого таяния снега одна труба может не справиться и произойдет перелив через водоприемники.
Соединять ливневку и дренаж в одной траншее целесообразно только в одном случае: если траншея выкапывается под отвод от точечного дренажа и используются канализационные, а не перфорированные трубы. Трубы проводят параллельно по дну забетонированной траншеи. Укладывать герметичную канализационную трубу в канал с дренажной засыпкой нельзя: диаметр трубы уменьшит полезный объем канавы, создаст трудности при очистке траншеи.
Общий отвод точечного дренажа и ливневки в фильтрационный тоннель
Вместо того чтобы пытаться соединить в одной трубе ливневку и линейный дренаж, лучше сделать общий приемник, особенно если не удается сделать врезку в городскую магистраль. Дождевую воду можно использовать для полива или наполнения искусственных водоемов. В качестве приемника устанавливают пластиковые баки, или делают колодцы без дна – для отвода поступающей жидкости в грунт.
Как сделать ливневый дренаж участка и вокруг загородного дома ↑
Ливневый дренаж – это поверхностная система, не требующая объемных земляных работ и рытья глубоких траншей, поэтому сделать простую разводку можно и своими руками. Перед началом работ определяют места обязательного обустройства линий и водосборных точек, планируют траекторию отвода. Обнаружить все места, где естественного оттока недостаточно, можно во время обильных осадков и после начала таяния снега. Также требует установки разветвленного линейного ливневого дренажа участок с глинистым, перенасыщенным влагой грунтом, не впитывающим воду с поверхности.
Для предварительных расчетов количества необходимых материалов стоит начертить схему каналов на плане участка.
План установки ливневого дренажа
Материалы: что понадобится для монтажа ливневой дренажной сети ↑
Список материалов, которые нужны для самостоятельного устройства ливневого дренажа участка и монтажа системы по периметру дома:

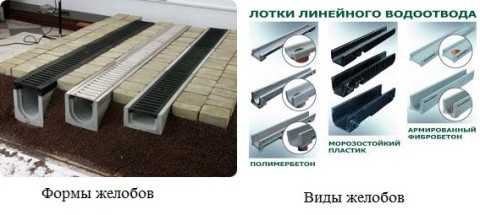

- Лотки (желоба) для установки вокруг фундамента. Материалы изготовления – пластик, полимербетонная смесь, бетон. Пластиковые каналы устанавливают в зонах, где на решетки оказывается минимальное физическое воздействие: по краям газона, в клумбах. Бетонные желоба – прочные и долговечные. Такой лоток выдерживает нагрузку до 25 тонн. Устанавливают в местах повышенных нагрузок: во дворах, где есть постоянное движение транспорта, на подъездных дорогах. Так же выбирают и защитные решетки: металлические и чугунные – для участков с интенсивной нагрузкой, декоративные пластиковые – для газона, сада.
Желоба с решетками
- Соединительные элементы, распорки, основания. Вспомогательные материалы, которые производитель рекомендует использовать при сборке каналов. Обязательно устанавливают распорки внутри пластиковых лотков.
- Пескоулавливатели. Отдельно покупают изделия для установки в линейную систему и для монтажа в дождеприемники.
На стенках – подготовка под отвод трубы
- Дождеприемники. Применяют преимущественно готовые пластиковые емкости. Наружные стенки оборудованы подготовкой под соединение с отводом. Пластиковые приемники легко устанавливаются друг на друга – можно собрать емкость любой высоты.
Емкости с корзиной и насадками
- Геотекстиль. Полотно для дренажных засыпных каналов, не оборудованных желобами.
Синтетическое водопроницаемое полотно
- Щебень, песок. Фракция щебня – средняя и крупная.
- Раствор для заливки основания под желоба и водоприемники.
- Дренажные колодцы. Готовые пластиковые или гофрированная труба большого диаметра.
Заводские ПВХ дренажные колодцы
- Трубы для наружной канализации с фитингами.
- Строительный инструмент. Понадобятся черновые доски для опалубки в каналах, колышки и леска для разметки, лопаты, кирки, строительный уровень.

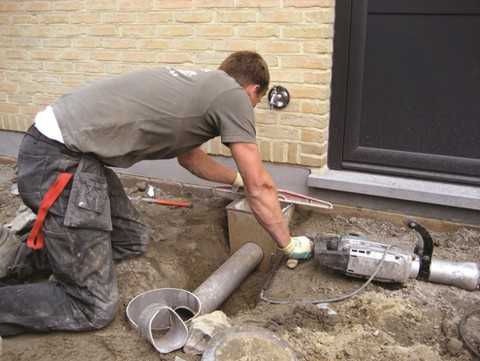

Точечные водоприемники – элементы ливневки и дренажа, устанавливаемые под выходом водостоков. Необходимо спланировать монтаж так, чтобы поток из слива попадал точно по центру решетки.
Край колодца должен находиться на одном уровне с декоративным покрытием
Размеры ямы для установки емкости определяют по высоте приемника, добавив до 30 – 40 см для подсыпки и основания. По периметру должен быть зазор до 5 см по каждой стороне. Выкапывают углубление, выравнивают стенки и дно. Обязательно проверяют горизонтальность дна и угол, чтобы при установке емкость не сместилась.
Проверка горизонтальности уровнем
На дне формируют плотный десяти сантиметровый слой утрамбованного песка. На песчаную подушку укладывают слой щебня высотой до 25 см. Желательно залить дно бетонным раствором. Залитое основание оставляют на несколько дней до полного затвердевания, или фиксируют емкость в свежем растворе (при необходимости неподвижной фиксации).

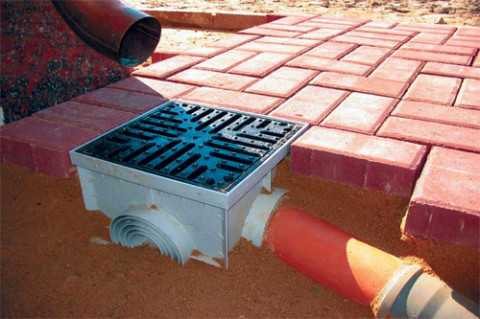

Емкость с отводом
На бетонное основание устанавливают дождеприемник так, чтобы крышка емкости находилась на одном уровне с отмосткой. Если монтаж проводят до укладки декоративного покрытия, то оставляют свободный край колодца над землей на высоту плитки или камня.
Правильный монтаж приемника
Боковые зазоры засыпают щебнем или заливают бетоном. Перед засыпкой к выходному отверстию подсоединяют фитинг для отвода трубы. Устанавливают внутренние детали: корзину, перегородки, фиксируют крышку.
Обустройство открытой ливневой системы вокруг фундамента ↑
Дренаж ливневых вод по периметру здания можно спланировать в виде замкнутого в точке сбора кольца, без ревизионных колодцев. Для чистки предусмотрены разборные пескоулавливатели. Правила устройства линейной системы:
- Отступ от края фундамента должен составлять от 50 см. Оптимально – спланировать каналы по краю дорожек или отмостки.

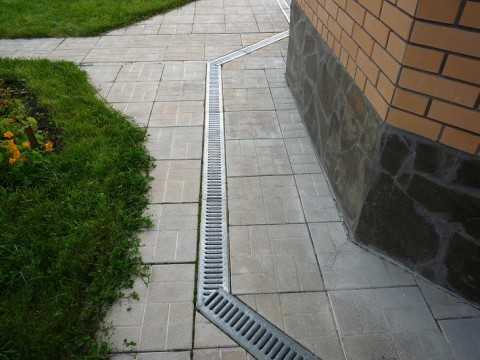

Лотки – по краю отмостки с запасом высоты для тротуарной плитки
- Глубина каналов определяется по высоте лотка с декоративной крышкой с добавлением высоты насыпного слоя – до 40 см.
- Ширина – до 50 см.
Чтобы установленные желоба не сместились и не деформировались со временем, нужно соблюсти несколько правил во время земляных работ. Дно, стенки должны быть ровными и твердыми. На дне обязательно делают стандартную песчаную подушку и щебневую подсыпку.
Пластиковый лоток, установленный на заводскую подставку

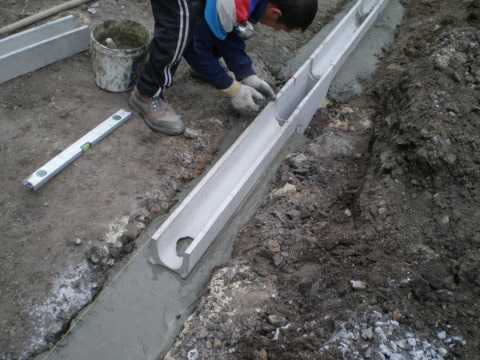

Чтобы лоток (особенно пластиковый) не деформировался, лучше сделать бетонное основание под установку. Толщина бетонного слоя – 5 см.
Укладка желоба на раствор

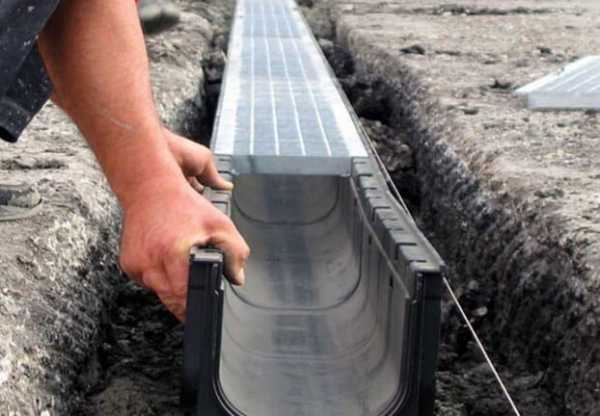

В подготовленные траншеи устанавливают желоба. Конструкции соединяют между собой специальными замками. Крайние точки (в начале и в конце линии) закрывают пластиковыми или металлическими заглушками. Если используются пластиковые желоба, внутри устанавливают заводские распорки.
Пескоулавливатель в дренажной линии
Зазоры между лотками и стенками траншеи засыпают щебнем, или бетонируют. На длинных участках устанавливают пескоулавливатели – углубленные лотки с механическим фильтром. В местах установки к пескоулавливателям подсоединяют отводящие трубы. Траншеи для отводящих труб выкапывают под наклоном.
Бюджетный ливневый дренаж участка: строим открытые каналы ↑
Отвести дождевую воду с садовых дорожек, клумб и вдоль забора можно и экономным открытым способом. Вместо готовых лотков обустраивают засыпные каналы ливневого дренажа. По запланированным линиям выкапывают траншеи. Глубина – от 50 см, ширина – от 50 – 60 см.
Вместо желобов – засыпная траншея
Ветку формируют с уклоном в сторону приемного резервуара. Стенки – под углом ко дну, чтобы снизить напор стекающей воды. На дне выполняют засыпку песком. Проверяют корректность уклона. На один метр – до 3 см перепада высоты.

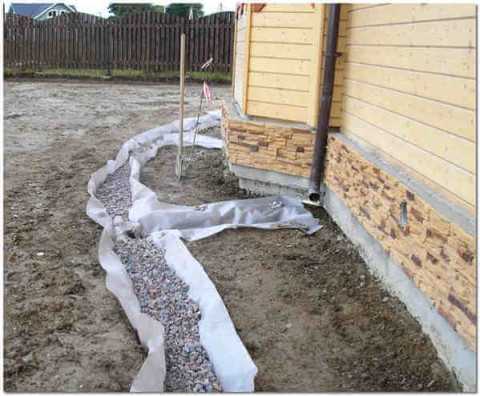

Труба в щебневой засыпке

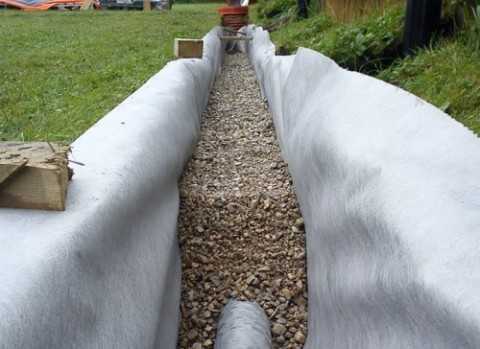

На песчаный слой укладывают геотекстиль. Края оставляют свободными. По всей ширине траншеи засыпают щебень слоем до 30 см. Более долговечной будет система с дренажной перфорированной трубой внутри щебневой засыпки. Заворачивают края полотна внахлест.

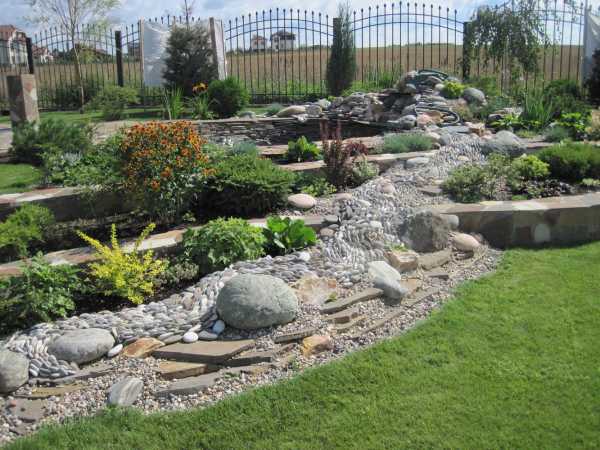

Сухой ручей с декоративной засыпкой – красивая дренажная линия
Сверху дренажную обойму засыпают декоративным материалом: речной галькой, разноцветной крошкой, камнем. Сухие ручьи – эстетичное и экономное решение.
Дренажный колодец – точка соединения системы. При умеренном количестве воды и хороших водопоглощающих характеристиках грунта дренажный резервуар устанавливают на щебневую подушку. Через колодец без дна вода проникает в грунт.
Дренажный колодец с засыпным дном
Если устройство фильтровального колодца невозможно, то из дренажной емкости отводят жидкость в общую ливневую магистраль или выводят за пределы участка – в природный водоем, ров. Отвод из колодца может быть подведен к пруду или приемному баку, вкопанному на участке.
Ливневка и линейный открытый дренаж – только поверхностная часть защиты фундамента. По периметру строений на разной глубине необходимо создать 3 – 4 типа дренажных систем. Выбор способа организации и технических параметров сетей зависит от состава грунта, глубины фундамента. Самостоятельно делать глубинные дренажные сети – не стоит. Расчетами должны заниматься специалисты, а установку траншейных веток лучше проводить сразу после заливки фундамента. Еще до начала строительства обустраивают пластовый глубинный водоотвод. От точности расчетов зависит не только способность системы отвести воду в большом количестве, но и долговечность фундамента.
vizada.ru
Возможно ли пустить ливневку с крыши в дренажную трубу участка » Аква-Ремонт
Добрый день, вопрос такой. Возможно ли пустить ливневку с крыши в дренажную трубу участка, организовав таким образом и промывку, и отвод дождевой воды?
Екатерина
Ответ эксперта
Екатерина, добрый день!
Задача ливневой канализации заключается в сборе и дождевой и талой воды с крыш строений и поверхности грунта с последующим её отводом в коллекторный или фильтрационный колодец. Подобная инженерная система особенно актуальна для участков, которые находятся в регионах со значительным количеством осадков, низин, а также районов, подверженных паводкам. Отвод дождевых и талых вод позволяет избежать подтопления фундамента, проседания дорожек, заиливания территории и других неприятностей.
Канализация этого типа состоит из нескольких систем. Для сбора воды используются разнообразные дождеприёмники, лотки, ливневые решётки и пескоотделители. В ливнёвках открытого типа вода отводится по специальным каналам и желобам за пределы участка. Закрытые системы требуют монтажа подземных магистралей, по которым дождевые и талые стоки поступают в сборные или распределительные ёмкости.
В отличие от ливневой канализации, дренажная система предназначена совсем для других целей. Её задача — убирать из почвы излишнюю влагу. Таким образом удаётся защитить фундамент и подвальные помещения от затопления и разрушающего воздействия грунтовых вод, а также влаги, проникающей в землю во время дождя или снеготаяния. Решение об обустройстве дренажных конструкций принимают на основании сведений о залегании грунтовых вод — при глубине менее 1.5 м такое сооружение являются жизненной необходимостью. Состоит подобная инженерная система из отдельных фильтрационных элементов, называемых дрёнами, открытых траншей, дренажных труб и магистральных трубопроводов. Как и в первом случае, отвод стоков может осуществляться как за пределы участка, так и в специальные ёмкости.
Допускается укладка ливневого и дренажного трубопровода в одну траншею — магистраль ливнёвки при этом должна располагаться выше дренажной системы. Практикуется и сбор дождевых, а также мелиоративных вод в один коллектор или фильтрационный колодец. А вот совмещение этих систем в одну строжайше запрещается. И вот почему. Дело в том, что дождевая вода с ливнёвки может заставить мелиоративную систему работать в обратную сторону. Во время сильного дождя часть воды по дренажным трубам будет насыщать грунт и приносить вред фундаменту и участку. Ещё хуже ситуация случится при образовании грязевой пробки или иного затора, а также при замерзании трубы на входе в коллекторный колодец — в этом случае не избежать подтопления подвала и фундамента, а то и заболачивания всего участка.
aqua-rmnt.com
Дренаж и ливневка своими руками: тонкости монтажа
В наше время многие люди стремятся жить за городом, имея хороший благоустроенный участок, в основном дачу. И современному человеку, который привык к городу, очень трудно отказаться от жилья «все включено». Поэтому свои дома народ старается оборудовать по последнему слову техники. Это и газопровод, и канализация, и водопровод, и предметы быта, и прочие блага. Каждый хочет видеть у себя чистый красивый участок. Но осенью, в период дождей, участок становится унылым из-за большого количества скопившейся воды и грязи, а фундамент подвергается воздействию влаги.
И здесь есть выход! Для предотвращения такого рода неприятностей предусмотрена дренажная система и вполне современная ливневая канализация. Организация дренажной системы является одной из главных задач при использовании ландшафтных работ.
Так с чего же начать работу? Для начала нужно ознакомиться с дренажной и ливневой канализацией. Узнать, что это такое, и под каким соусом подается, виды, монтаж, что для этого нужно и решить многие другие вопросы. Отдельного внимания заслуживает расположение вашего земельного участка. Если ваш участок расположился в низине, или еще хуже – в заболоченном месте, то вы столкнётесь с подтоплением своей территории. Это чревато образованием плесени, появлением сырости, затоплением подвалов. Чтобы всего этого избежать, нужно проложить дренаж и ливневку.
Дренажные системы существуют различных типов. Главный из них относится к так называемому перехватывающему открытому дренажу. Расположена такая система по периметру участка. К ней относятся лотки для отвода воды. Они соединяются с ливневой канализацией.
Второй тип является закрытым. Он используется, чтобы занизить уровень грунтовых вод. Вода отводится в специальные колодцы.
И третий тип – это стандартная ливневая канализационная система, суть работы которой заключается в отводе дождевых вод с участка. При ее устройстве устанавливаются дождеприемники (колодцы, коллекторы). Располагать коллектор для приема воды нужно выше уровня промерзания почвы. Если это невозможно, его можно утеплить с использованием стекловаты, пенополистерола и других материалов.
Возможно применение открытого дренажа на участке, если он находится в середине склона. При таком раскладе сверху в зимний период будет поступать с участка большое количество воды. Для ее перехвата выкапываем канаву. Специально укреплять не стоит, можно просто посеять траву. Канал мешать вам не будет, поскольку обычно он расположен не в пешеходной зоне, и там сажают кустарники. При дренаже запрещается использовать щебень известковый! Он имеет свойство очень быстро разрушаться.
Устройство ливневой канализации достаточно простое: талая или дождевая вода, стекая с наклонной поверхности, поступает в каналы, а после — в коллектор. В состав ливневой канализации входят отстойник, ливневые заслонки, трапы и дождеприемник. Наиболее важен дождеприемник, который представляет собой достаточно большую емкость, соединенную с ливневой канализацией. Присутствует возможность установки друг на друга. Дождеприемник может содержать сифон (удаление запаха) и корзины для сбора мусора.
Широкое применение получили пескоуловители (устанавливаются в дождеприемник). Пескоуловитель оборудован гидрозатвором, который сдерживает запахи и грязь. С диаметром труб и материалом изготовления определяются на этапе проектирования ливневой канализации согласно расчета из максимального количества осадков. Если на участке есть искусственные водоемы, система рассчитывается на отвод воды из-за непредвиденного переполнения какого-либо из водоёмов в результате повышенных осадков.
Также обычно перед входом в дом устанавливают решетку для чистки обуви. Под решеткой имеется поддон с дренажным отверстием. Через него вода поступает в канализацию.
Ливневая канализация может использоваться для отвода воды с конкретного земляного участка. Нужно всего лишь в центре установить дождеприемник и сделать уклоны в сторону дождеприемника. Для грамотного монтажа системы ливневой канализации и дренажа, проектировкой нужно заниматься до строительства дома и благоустройства будущего участка. В таком случае ничего не будет мешать монтажу нужных коммуникаций и оборудования, а дренаж и ливневка будут работать более функционально.
Вот несколько советов, которые должны помочь сделать ливневку и дренаж качественно:
— Нельзя совмещать ливневую канализацию с дренажной системой (высока возможность не справиться с потоком во время таяния снега или ливня).
— Траншею для дренажа изначально надо копать поглубже, поскольку в неё засыпают щебень и гравий. Это позволят избежать давления на трубу подземными и талыми водами.
— Когда закладывается высокий фундамент, есть возможность сэкономить на выкапывании земли для траншей. Трубы для ливневки прокладываются сверху над дренажной системой.
Качество проделанной работы по монтажу дренажа и ливневки можно будет определить со временем. Если за пару лет на участке нет повышенного содержания влаги, все растения хорошо растут и развиваются, то система дренажа функционирует нормально.
navodu.ru
Чтобы не вязнуть в грязи, проложите дренаж ливневый + видео
Дренаж ливневый, чтобы не было луж
На большинстве загородных участков землевладельцы стараются организовать дренажную систему, особенно в тех случаях, когда есть опасность подтапливания фундамента подземными водоносными слоями. Но не стоит упускать из виду и осадки, особенно обильно обрушивающиеся на землю осенью и весной.
Осенние ливни могут орошать землю по нескольку дней подряд, превращая плодородный слой в болото. Весенняя оттепель с последующими грозами в сопровождении дождей грозят серьезными неприятностями корням растений, фундаменту и вполне могут нарушить стабильную работу канализационной системы.
Именно поэтому наряду с глубинным водоотводом нелишне будет проложить дренаж ливневый, который быстро и эффективно направляет излишки влаги с поверхности в ближайший коллектор. При этом крайне нежелательно объединять две совершенно разные системы, грунтовую и ливневую, поскольку последняя перегрузит первую, и в итоге вода через отводные трубы хлынет обратно на поверхность.
Лучше всего ливневую канализацию прокладывать в тех же канавах, в которые будет укладываться бытовой сток. Для сбора избыточной влаги на участке размещаются точечные и линейные водосборники, в районах с особо обильными осадками устанавливаются придверные поддоны. Все это хозяйство соединяется в единую систему специальными гофрированными трубами из ПВХ – дренами.
От затопления подвал спасет правильный дренаж грунтовых вод
Помимо того, что ливни и тающий снег перенасыщают поверхность почвы, приводя к ее заболачиванию, они влияют и на уровень грунтовых вод, особенно когда бурные потоки устремляются в реки и те выходят из берегов. Даже если ваш дом стоит далеко от русла, будьте уверены, подземные воды поднимаются вместе с уровнем в реке, и если у вас на участке отсутствует дренаж грунтовых вод, может возникнуть стандартный для таких ситуаций набор проблем.
Что собой представляет система глубинного дренажа? В первую очередь, это особые трубы, которые не только не должны быть герметичными, но напротив, имеют поверхность с мельчайшими отверстиями, через которые в трубы поступает влага из окружающего грунта. Чтобы доступ влаги из почвы к дренам был лучше, трубы прокладывают в слое гравия, который служит одновременно и подушкой, защищающей от возможных повреждений.
Уклон дренажа для стока подземных вод должен быть стандартным – не слишком большим, чтобы не пришлось под конец рыть Большой Каньон, но и не близким к абсолютной горизонтали, поскольку тогда отток влаги будет несколько затруднительным. Оптимальный вариант – это рекомендуемые для любого стока 5-10 миллиметров на каждый метр.
В конце всей системы дрен устанавливается коллектор, из которого слив сбрасывается либо за пределы участка, в ближайший овраг, либо в центральную канализацию. При необходимости в коллекторном колодце можно установить насос для более оперативной откачки накопившейся в нем воды. Такие меры необходимы в том случае, если площадь участка велика, и колодец заполняется быстрее, чем следует.
Как лучше спроектировать дренаж воды?
Итак, где-то среди клумб и под огородными грядками проходит глубинный дренаж, как прокладывать такие трубы – это отдельная история, скажем только, что в первую очередь они должны охватывать дом по периметру, будучи закопанными глубже фундамента. То же относится и к хозяйственным постройкам с погребами, в саду же проводите дрены так, как вам удобнее. А вот дренаж воды поверхностной требует правильного планирования.
Выше уже говорилось о точечных и линейных водостоках, теперь самое время пояснить их назначение и расположение. Точечные водосборники размещаются обычно там, где отдельные ручейки живительной влаги стекают с крыш и иных поверхностей, собравшись в одну струю, через желоб или трубу.
Линейные же водостоки прокладываются как обычные неглубокие канавы вдоль дорожек, сделанных с уклоном в сторону такого сборника излишков влаги. Единственное, что отличает такие элементы ливневой канализации от обычных канав, это специальные бетонные, металлические или пластиковые желоба, накрытые решетками.
Все водосточные элементы присоединяются к трубам диаметром 110 миллиметров специальными муфтами-сгонами.
Копаем траншеи вокруг дома, а в тех местах, где на стенах располагаются водосточные трубы, прямо под их выходными отверстиями делаем небольшие расширения, так, чтобы в яму поместился короб точечного водостока. В емкости прямоугольной формы обычно помещается пескоуловитель, задача которого – не пропустить в сливную систему мелкий мусор. Сверху короб накрывается решеткой.
К специальному выходному патрубку крепится дренаж, водоотвод для этой цели и предназначен. В определенных местах на трубы устанавливаются муфты-тройники для присоединения труб от линейных сточных элементов, размещающихся, как уже было сказано, возле дорожек и площадок участка. Еще одна труба присоединяется к преддверному поддону, также имеющему, как правило, выходное отверстие. Вся эта система кратчайшим путем с необходимым уклоном направляется к коллектору, куда осуществляется слив и из глубинного дренажа.
ogodom.ru
