Лотки бетонные с решеткой щелевой чугунной, на складе

Главная
Каталог
Линейный поверхностный водоотвод
Бетонные водоотводные лотки
Лотки ВБ SteeStart
Лоток водоотводный бетонный SteeStart DN 100 H 60, С 250

Цена по запросу

В наличии

Отправить заявку

Технические характеристики

Артикул

В1060С

Ширина гидр. сечения

DN 100

Ширина

138

Длина

500

Высота

Материал

бетон

Класс нагрузки

A15 B125 C250

Подробное описание

← Предыдущий товар

Описание
Характеристики
Отзывы

Бетонные лотки, купить в Москве которые предлагает по выгодным ценам наша компания, являются одним из вариантов обустройства стоков для поверхностных, ливневых, талых воды в системы дренажа и канализации. Изготавливаются исходя из требований актуальных промышленных ГОСТов и ТУ – материалом выступает высокопрочный бетон, устойчивый к атмосферным воздействиям, различным внешним температурам, механическим воздействиям. Устанавливаются такие желоба на автомобильных дорогах, тротуарах, на открытых площадках различного назначения – например, на открытых складах.

Поставляется лоток водоотводной бетонный с решеткой, которая предотвращает попадание в дренажную систему крупного мусора и минимизирует вероятность засорения стока. Кроме того, при необходимости водоотводные желоба комплектуются доборными элементами разных типов:

заглушками;
стальными корзинками;
пескоуловителями;
дождеприемниками и другими частями, обеспечивающими максимальную эффективность функционирования сливной системы.

Если вам требуются бетонные лотки от производителя или вы хотите стать дилером — свяжитесь с нами, и мы обязательно поможем!

Артикул

В1060С

Ширина гидр. сечения

DN 100

Ширина

138

Длина

500

Высота

Материал

бетон

Класс нагрузки

A15 B125 C250

Отзывы

Чертежи и схемы монтажа

Лоток водоотводный бетонный SteeStart DN 100 H 60, С 250

Возникли вопросы?

Закажите бесплатную консультацию!

Телефон *

Выполненные объекты

г. Москва, Огородный проезд

Частная территория в Республике Узбекистан

ТРЦ «Вегас» в Кунцево

Территория частного дома в г. Ташкент, Республика Узбекистан

Реконструкция стадиона в г. Марьина Горка, Республика Беларусь

АЗС «Роза Мира» г. Самара

Благоустройство Софийской, Раушской и Космодамианской набережных

Устройство ливневой канализации в г. Медынь, ул. Луначарского

Реконструкция моста через Западную Двину

Комплекс испытательных автомобильных дорог ПАО «АВТОВАЗ»

АЗС «Татнефть» г. Тольятти

Бетонные лотки SteePro с чугунными решетками в Новой Москве

Бетонные водоотводные лотки на Симферопольском шоссе

Жители Ростова-на-Дону могут посмотреть на наши лотки

Бетонные лотки SteePro на сертифицированном стадионе УЕФА

Лотки SteePro DN150 в Талдыкорганской инфекционной больнице

Водоотводная система питомника «Елы-палы» построена на основе бетонных лотков серии SteePlus

Свердловская область, г. Сысерть, ул. Загородная 1

г. Москва, ул. Земляной Вал

г. Москва, Кадашевские переулки

г. Москва, Бульварное кольцо

г. Москва, Садовое кольцо

г. Москва, ул. Петровка и Каретный ряд

г. Москва, ул. Лесная

г. Железнодорожный , гаражный комплекс

Инструкции по подготовке лотков | Ecoteck Россия

Инструкция по подготовке отверстия для подключения сливой трубы

При подготовке отверстия для подключения трубы к водоотводному лотку необходимо осуществить следующие операции:

1. Определить место удаления заглушки.

2. При помощи дрели со сверлом соответствующего диаметра сделать отверстие под пилку лобзика.

3. При помощи лобзика сделать отверстие, выпилив его по кругу.

4. При невозможности осуществить замкнутый пропил, необходимо сделать запилы по контуру в доступных местах, а затем выбить заглушку молотком.

5. Для увеличения жесткости, при выбивании заглушки — обязательно устанавливать и закреплять решетку до начала выбивания.

6. После удаления заглушки к лотку присоединяется канализационная труба.

Инструкция по подготовке отверстия для бокового подключения сливной трубы:

1. Определить место удаления заглушки.

2. При помощи дрели со сверлом соответствующего диаметра сделать отверстие под пилку лобзика.

3. При помощи лобзика сделать отверстие, выпилив его по кругу.

6. После удаления заглушки к лотку присоединяется канализационная труба.

Инструкция по подготовке отверстия для бокового присоединения лотка

При подготовке отверстия для бокового подключения одного водоотводного лотка к другому водоотводному лотку необходимо осуществить следующие операции:

1. Определить место удаления заглушки.

2. При помощи дрели со сверлом соответствующего диаметра сделать отверстие под пилку лобзика.

3. При помoщи лобзика сделать отверстие, выпилив его по кругу.

5. Для увеличения жесткости, при выбивании заглушки —обязательно устанавливать и закреплять решетку до начала выбивания.

6. После удаления заглушки к лотку присоединяется соответствующая линия лотков аналогичной или меньшей высоты.

Инструкция по разрезанию лотка с целью получения 2-х лотков длиной 0,5 м (или иной длинны):

Водоотводные лотки ECOTECK можно легко разрезать на необходимую длину.

Это можно сделать, используя такие простейшие инструменты, как ножовка по дереву либо по металлу. Также при наличии можно использовать лобзиковые пилы, угловые шлифовальные машинки (болгарки), стационарные и переносные дисковые пилы.

Для получения лотков длиной 0,5 метра необходимо:

1. Установить ножовку зубьями в специальный паз, и разрезать лоток строго по этому пазу между двумя направляющими.

2. Механически обработать края с целью удаления имеющихся после разрезания неровностей.

3. При необходимости разрезания решетки следует тщательно разметить место распила.

Обрезанные элементы, как правило, устанавливаются по краям монтируемой линии лотков или в середине при криволинейной укладке.

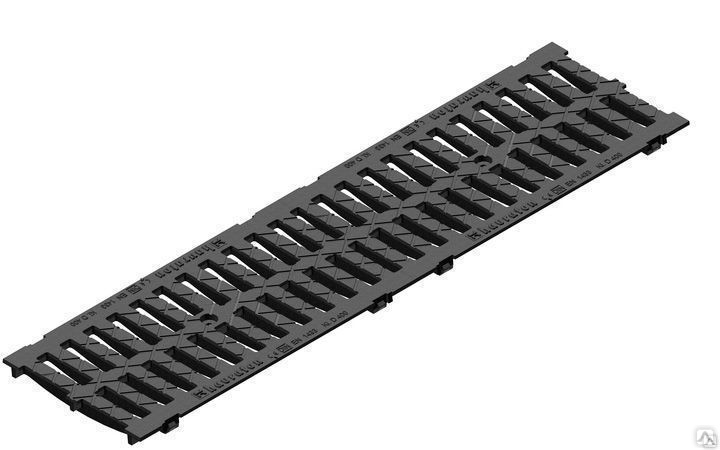

Инструкция по установке заглушки на решетки чугунные С250

Чтобы закрыть отверстия, имеющиеся в решетке для установки замка-валика, используется специальная пластиковая заглушка.

Установка заглушки предшествует операции установки самой решетки на водоотводный лоток.

Заглушка устанавливается на решетку при монтаже и используется в следующих целях: улучшение внешнего вида и закрытие технологических окон решетки с целью уменьшения площади окон, а также предотвращает попадание мусора и посторонних предметов в лоток через большое окно.

Инструкция по установке решетки чугунной с безболтовым креплением

Решетка чугунная класса нагрузки С250 имеет уникальное крепление с использованием замка-валика.

Замок-валик защелкивается на специальные крючки решетки, фиксируясь при этом в специальных пазах лотка.

Для установки используется обычная слесарная отвертка или любой аналогичный инструмент.

Инструкция по установке решеток чугунных 200 класса нагрузки В125 и С250

1. Установить две планки для закрепления решеток в соответствующие пазы лотка. Установку планок необходимо выполнить до установки лотков в бетонную обойму.

2. Установить две решетки на лоток. При этом упоры решетки, расположенные на опорных поверхностях решетки должны разместиться в соответствующих углублениях лотка.

3. Завернув крепеж плотно до упора, закрепить поочередно обе решетки на лотке.

Инструкция по соединению лотков в стык

Лотки соединяются встык, для чего они оснащены с одной стороны пазом и выступом с другой. Дополнительная герметизация стыков выполняется герметиками различных типов. Для закладки герметика в выступающей части лотка предусмотрена специальная технологическая канавка.

В случае соединения водоотводных лотков под углом, лотки и решетки необходимо распилить и стыковать «в ус».

Необходимо тщательно выполнять разметку перед распилом лотков, добиваясь максимально плотного прилегания лотков и решеток друг к другу. Следует учесть, что для разрезания решетка должна закрепляться хотя бы на одно крепление (для решеток имеющих два крепления). Со всех обрезанных кромок металлических элементов должны быть удалены заусенцы, а края обработаны для защиты от коррозии.

Инструкция по герметизации стыковых швов

Для создания постоянного эластичного компенсационного и гидроизолирующего шва для водоотводных лотков Ecoteck необходимо руководствоваться стандартом DIN EN1433.

Подготовка поверхности:

1. Очистить обрабатываемую поверхность от масел и жира, просушить.

2. Нанести герметик в полость шва с помощью пистолета. Для обеспечения хорошей адгезии, рекомендуется сразу же после нанесения снять лишний герметик с помощью шпателя и отшлифовать шов, используя мыльный раствор.

Наружная поверхность шва после отделки должна иметь слегка вогнутый профиль. Не допускается смещение лотков относительно друг друга в течение 24 часов. Оптимальная ширина стыковочного шва составляет 2 мм.

Герметизация стыков лотка с пескоуловителем или дождеприемником производится аналогичным образом.

Водоотводные лотки пластиковые и бетонные с решеткой: установка, конструкция и монтаж

Дренаж / 04.09.2014 04.09.2014

Водоотводные лотки – пластиковые, бетонные или чугунные – используются в процессе строительства дренажных систем поверхностного типа. Причем в таких системах лоток «работает» как водосборный канал, улавливающий сточные воды. Поэтому его монтируют и у дорожного бордюра, и под сточной трубой, и у торца кольцевой отмостки.

И в данной статье мы рассмотрим типовые разновидности лотков, дополняя обзор сортамента рекомендациями по применению таких водосборников в линейных водоотводах.

Водоотводные лотки

Содержание

1 Типовая конструкция водоотводного лотка
2 Сортамент водоотводных лотков
- 2.1 Полимерные лотки
- 2.2 Лотки водоотводные бетонные с решеткой
- 2.3 Лотки водоотводные чугунные
3 Установка водоотводных лотков: основные правила
4 Линейный водоотвод из водоотводных лотков

Типовая конструкция водоотводного лотка

Типовой лоток сконструирован в виде литого П-образного канала, открытую грань которого закрывают чугунной решеткой.

Причем согласно европейскому стандарту EN 1433 существует, по крайней мере, четыре разновидности подобных водоводов:

Виды лотка

Лоток сточный, исполняемый в форме прямолинейного желоба, принимающего воду по всей длине (исполнение I монтируется без обмуровки и фундамента, исполнение М – монтируют на подсыпку, и оснащается собственным фундаментом).
Лоток коробчатый – П-образный желоб, верхняя часть которого забрана съемной решеткой. Этот элемент защищает пропускной канал лотка от крупных предметов, смываемых в желоб сточными водами.
Щелевой лоток – квадратная балка с круглым сквозным отверстием вдоль центральной оси, в верхней части которой прорезана щель, открывающая доступ к стоку. Причем щель может быть и продольной сплошной и прерывистой. Такой лоток может заменить коробчатый аналог с решеткой.
Лоток бордюрный – щелевой желоб с Г-образным выступом в верхней части, «прикрывающим» щель в корпусе лотка.

Такие лотки можно монтировать не только под водостоками, но и у бордюров садовых дорожек. Ну а самые прочные изделия можно установить в аэропортах, на скоростных магистралях и на стоянках большегрузного автотранспорта.

Сортамент водоотводных лотков

Лотки водоотводные ACO GALA G 100

Методы изготовления бетонных лотков предполагают использование в процессе производства таких желобов ограниченного набора изначально пластичных или термопластичных конструкционных материалов. Поэтому ливневые лотки производят из термопластичных полимеров, чугуна и бетона.

Подобный выбор объясняется применением в процессе производства литейных технологий (бетон и чугун) или термопластичной экструзии (пластик). В итоге, у производителя получаются лотки с разными прочностными и эксплуатационными характеристиками.

Именно поэтому классификацию сортамента лотков, в большинстве случаев, связывают с типом конструкционного материала, используемого при изготовлении такого продукта. И далее по тексту мы рассмотрим сортаменты полимерных, чугунных и бетонных лотков.

Полимерные лотки

Лотки из конструкционных полимеров производят из полипропилена с минеральным наполнением. Этот сорт композитных материалов обладает высокой стойкостью (их практически невозможно поцарапать, а еще они инертны к большинству химических реагентов) и не менее заметной прочностью (выдерживает нагрузку до 60 тонн/м2). А диапазон эксплуатационных температур подобного материала колеблется в пределах от -50 до 120 градусов Цельсия.

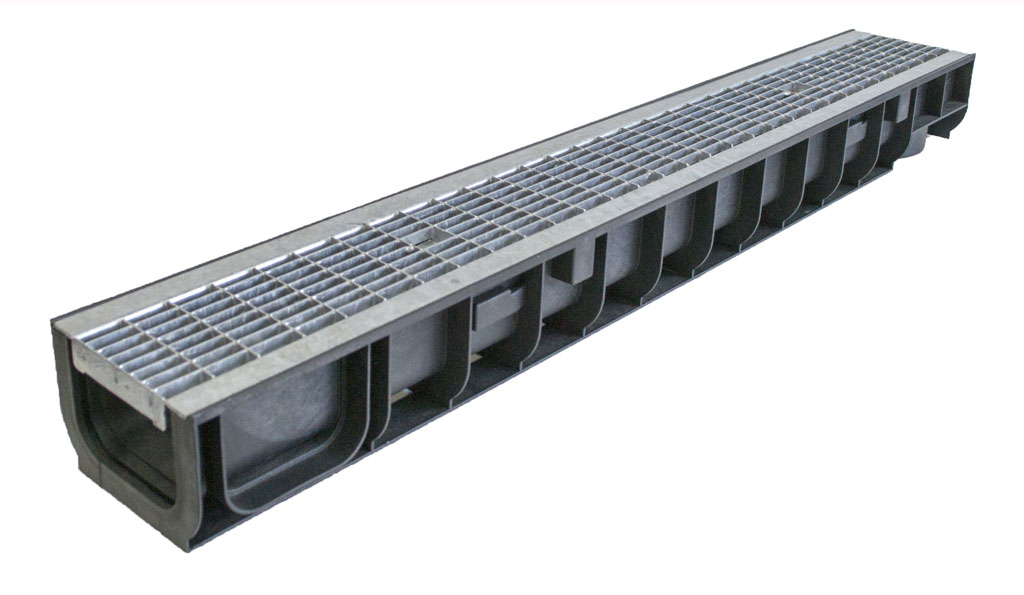

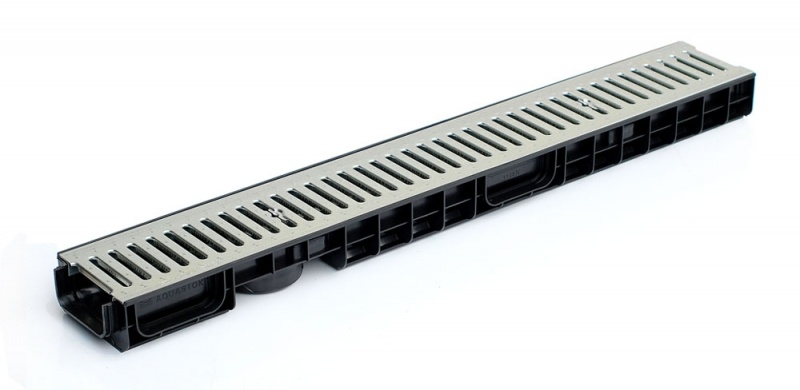

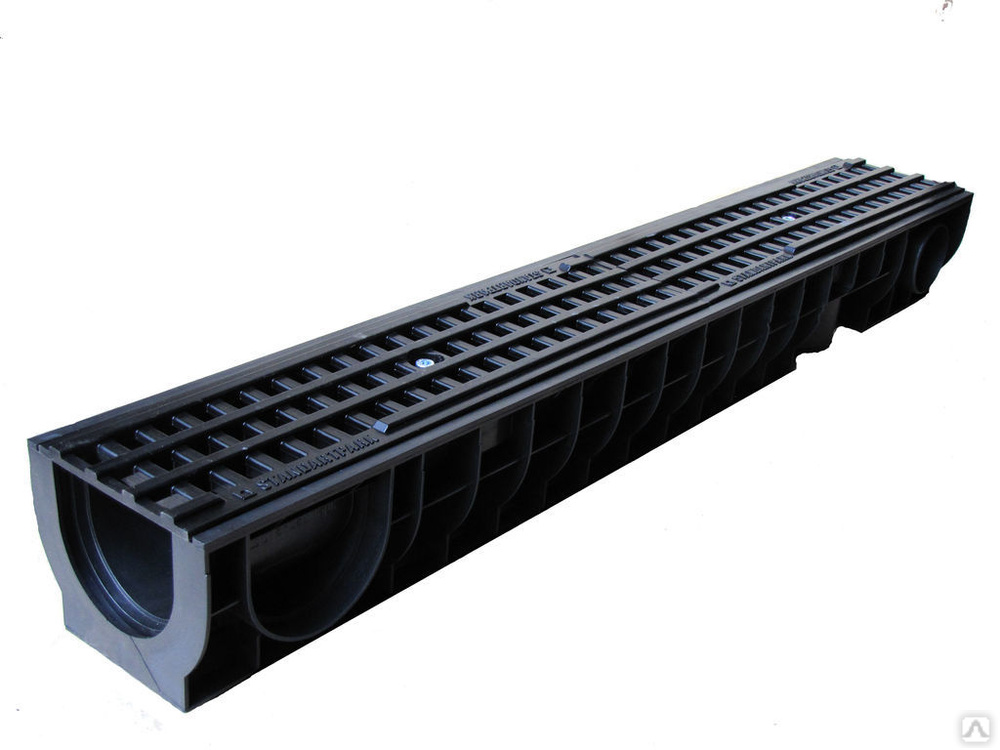

Пластиковый водоотводный лоток

Поэтому такие лотки можно укладывать и возле дома, и поблизости от железнодорожного полотна. Причем вес одного модуля равен всего 9-14 килограммам.

Габариты типового полимерного лотка:

Длина – один метр.
Ширина – от 0,14 до 0,5 метра.
Высота – от 0,06 до 0,79 метра.
Условный диаметр – от 0,1 метра.

Лотки водоотводные бетонные с решеткой

Бетонные лотки производят из составов, армированных стекловолокном, полимерными нитями (полимербетон) и стальной проволокой (железобетон). Причем в процессе изготовления таких изделий используется технология вибрационного литья (форма с пока еще не отвердевшей массой погружается на вибрационный стенд).

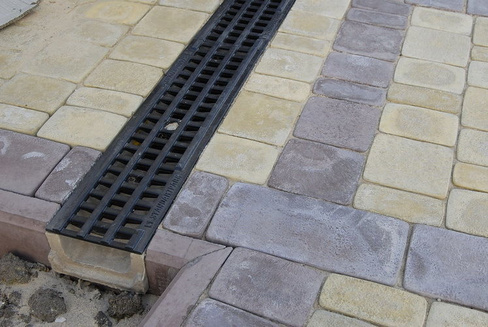

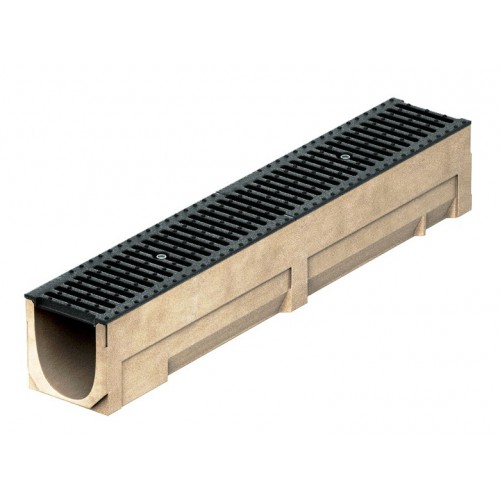

Лоток водоотводный бетонный с решеткой щелевой чугунной

В итоге, бетонные лотки отличаются высокой прочностью, несвойственной типовым ЖБИ (железобетонным изделиям). Поэтому из таких желобов можно собрать и домашнюю дренажную систему поверхностного типа, и ее промышленный аналог, монтируемый на автострадах и дорогах местного значения.

Основные габариты бетонных лотков:

Длина желоба, которая колеблется в пределах от 500 до 4000 миллиметров
Ширина и высота желоба, изменяемые в пределах от 140х150 миллиметров, до 430х880 миллиметров.
Габариты пропускного отверстия, которые не могут быть меньше уловного диаметра DN 100.

Конкретные размеры бетонных лотков регламентируются отраслевыми стандартами и техническими условиями производителя.

Лотки водоотводные чугунные

Лоток водоотводный чугунный

Для изготовления лотков используют два вида чугуна: с пластинчатым графитным зерном (ISO 185) и со сферическим графитным зерном (EN1563). Причем из таких сортов чугуна производят не только «тело» (профиль) лотка, но и его решетку.

И, разумеется, вследствие склонности чугуна к коррозии, готовый лоток (а иногда и решетку) подвергают процедуре горячего цинкования (по ISO 4161). Впрочем, чугунный лоток может поставляться потребителю и без защитного покрытия.

Вследствие значительной сопротивляемости, как продольным, так и поперечным нагрузкам, чугунные желоба монтируют только на ответственных участках (в аэропортах, на стоянках большегрузного автотранспорта и так далее), где монтаж лотка водоотводного чугунного оправдан с экономической точки зрения.

Основные габариты чугунных решеток и лотков:

Максимальная длина – 500 миллиметров
Наибольшая ширина – 200 миллиметров.
Толщина решетки – не менее 50 миллиметров.
Пропускное отверстие – не менее DN100.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

Схема монтажа водоотводного лотка

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Водоотводные лотки с разной пропускной способностью

Следуйте этим рекомендациям, и ваш водоотвод прослужит вам очень долго.

Линейный водоотвод из водоотводных лотков

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Линейный водоотвод из водоотводных лотков

Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
По пропускному диаметру определяют модель и внешние габариты водовода.
На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

изделия из пластика и другие, инструкция по установке своими руками, видео, фото

Статьи

1 Особенности водоотводных лотков
- 1.1 Конструкция и назначение
- 1.2 Разновидности лотков
2 Установка лотков для отведения воды
- 2.1 Инструмент
- 2. 2 Поэтапный монтаж
3 Вывод

Водоотводные лотки помогают избавиться от лишней воды на участке

А вы знаете, что отведение дождевой или талой воды помогает сохранить участок сухим и продлевает жизнь фундаменту строений? Центральный элемент дренажной системы — водоотводный лоток. С его устройством, разновидностями и особенностями монтажа я познакомился на практике и теперь хочу поделиться этой информацией с вами.

Особенности водоотводных лотков

Конструкция и назначение

На территориях большой площади водоотводной лоток может проходить посередине участка.

Водоотводные лотки отличаются простейшей конструкцией. Изделие представляет собой деталь в форме прямоугольного погонного бруса, в котором проделан желоб. Если лоток сделан из пластика, тогда он имеет U-образную форму.

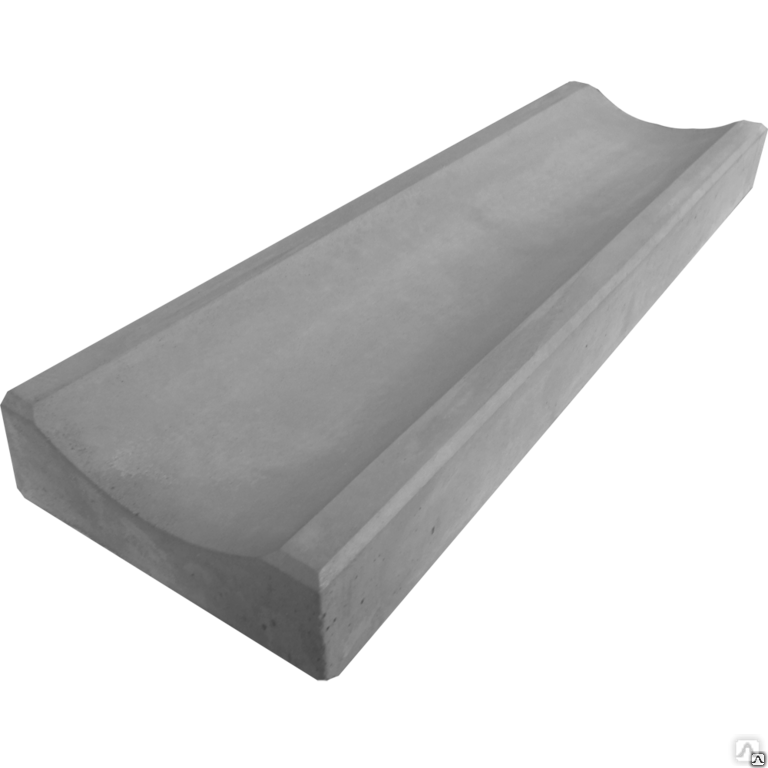

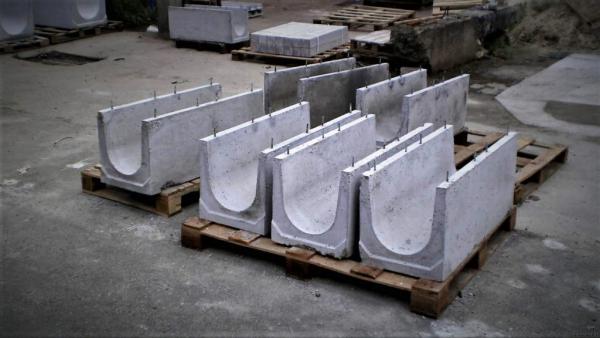

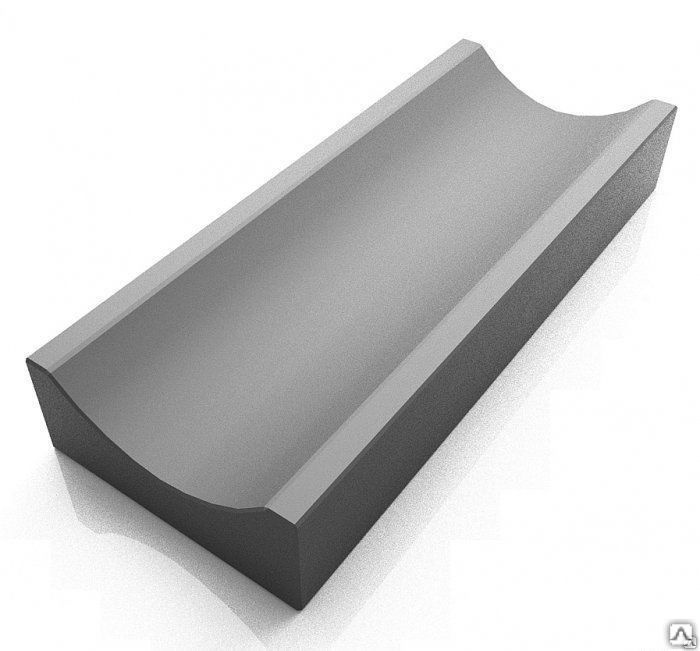

На фото — бетонный брус с желобом.

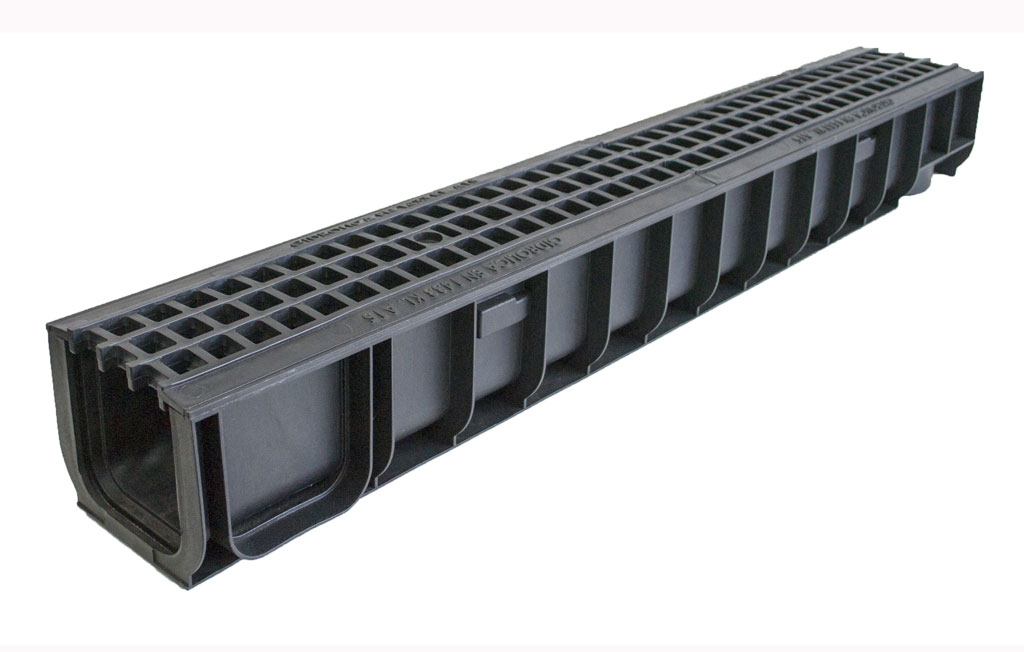

Пластиковый лоток имеет U-образную форму.

Назначение водоотводного лотка можно понять из его названия: сбор и отведение воды с поверхности дорожек, площадок, отмосток и прочих водонепроницаемых покрытий. Это важный элемент дренажной системы участка.

Назначение лотка — сбор и отведение дождевой воды.

Лоток — это устройство, которое поможет содержать участок в чистом и ухоженном виде. Кроме того, отведение воды вокруг дома продлевает срок службы фундамента.

Грамотно спроектированная и построенная ливневая канализация необходима, если вы хотите участок с красивым ландшафтом и здоровыми растениями, без луж на дорожках и грязи в саду.

Отведение воды от фундамента продлевает срок его службы.

Разновидности лотков

Водоотводные лотки бывают разные: они отличаются по материалам, размерам и прочности.

Дренажные системы применяются очень широко, поэтому лотки для отведения воды бывают самые разные. Чаще всего используют бетонные изделия.

Но современная промышленность выпускает желоба из самых разных материалов:

Изображение	Виды лотков
	Бетон или железобетон. Это прочные и долговечные изделия, которые прослужат вам много лет. Недостатки — большой вес и более сложный монтаж, обрастание желоба водорослями, илом и отложениями.
	Пластик. Лотки из полимеров и пластмасс отличаются простотой монтажа, легким весом и отсутствием какой-либо коррозии. Цена также ниже, чем у аналогов. Недостаток — низкая прочность и плохая сцепка с бетоном.
	Металл. Для изготовления лотков используют чугун. Этот материал отличается высокой устойчивостью к нагрузкам, поэтому чугунные изделия чаще всего используют на стоянках тяжелой техники и взлетно-посадочных полосах. Недостаток — высокая коррозионная активность, поэтому лучше выбирать оцинкованный чугун.
	Композитные материалы. Желоба из композита по своим свойствам напоминают пластиковые изделия. Композитные лотки могут быть прочнее пластмассовых, однако серьезных отличий от полимеров у них нет.

Лотки для дренажа осадков могут отличаться по такому параметру, как максимально допустимая нагрузка. В зависимости от этого показателя изделия делятся на классы:

А15. Желоба этого класса выдерживают 1,5 тонны нагрузки и используются на придомовых участках, спортивных площадках, парках и пешеходных дорожках;
В125. Данный класс выдерживает 12,5 тонн и используется на дорогах для легковых автомобилей, парковках, в гаражных комплексах;
С250. Лотки этого класса способны выдержать 25 тонн нагрузки. Их используют на автостоянках, заправочных станциях, автомойках и прочих объектах автосервиса;
D400. Эти желоба выдерживают 40 тонн максимальной нагрузки. Сфера их применения широка: автомагистрали с высоким трафиком, терминалы для грузового транспорта, небольшие предприятия, промышленные зоны;
Е 600. Изделия выдерживают нагрузку в 60 тонн. Их используют на причалах, складах, крупных промышленных объектах, дорожных развязках и центрах логистики;
F900. Это наиболее прочный класс, способный выдержать до 90 тонн. Такие лотки устанавливают на аэродромах, военных базах, стоянках тяжелой техники, на крупных добывающих предприятиях.

На объектах с большой нагрузкой используют лотки соответствующего класса прочности.

Для дренажа загородного участка используют лотки классов А15 и В125. Первые монтируют в пешеходной зоне, вторые — в местах, где может проезжать автомобиль.

Установка лотков для отведения воды

Инструмент

Установка водоотводных лотков не отличается высокой сложностью, нужно желание и простой набор инструментов

Монтаж водоотводных лотков вполне реально выполнить своими руками. Для этого вам потребуется желание, техническая смекалка и набор инструмента.

Инструмент необходим самый обычный:

лопата,
болгарка,
уровень,
нитка,
маркер,
резиновый молоток,
мастерок,
таз для раствора,
строительный нож,
зубило,
обычный молоток.

Набор инструмента для работы по монтажу лотков.

Кроме того, технология предполагает наличие чертежа или схемы, по которой будет производиться монтаж лотков. Если профессионального документа у вас нет, начертите схему монтажа «от руки», чтобы в процессе работы ничего не перепутать.

Схема монтажа дренажной системы, составленная самостоятельно.

Поэтапный монтаж

Бетонные лотки укладываются в траншею, заполненную цементным раствором.

В состав дренажной системы входят лотки и пескоулавливатель. Последний устанавливают в самой нижней точке. Из него вода попадает в канализационную трубу.

Внутри пескоулавливателя есть специальная корзина, где скапливается оседающий мусор и песок. Не забывайте ее чистить!

Корзина должна находиться внутри пескоулавливателя.

Инструкция по монтажу бетонных лотков:

Изображение	Описание шага
	Траншея. Согласно чертежу или схеме выкапываем траншеи. Их ширина должна быть на 20 см больше, чем ширина лотка, а высота — на 10 см больше, чем высота лотка. То же касается пескоулавливателя.
	Отверстие для стыковки. В нашей схеме планируется стыковка лотка с пескоулавливателем под прямым углом. Выставляем элементы и отмечаем место входа карандашом.
	Резка отверстия. Вырезаем по нарисованной линии в стенке пескоулавливателя отверстие для стыковки с лотком. Используем болгарку с диском по бетону.
	Стыковка с трубой. Сбоку на стенке пескоулавливателя есть круглая впадина. По ней с помощью молотка и зубила выбиваем отверстие для соединения с канализационной трубой.
	Проверка на месте. Примеряем пескоулавливатель к трубе на месте монтажа. Еще раз убеждаемся, что все сделано правильно.
	Направление воды. Лотки монтируют с уклоном в сторону пескоулавливателя. Вода течет в одном направлении, оно указано сбоку на лотке, чтобы в процессе вы не поставили его неправильно.
	Бетонная подушка. Замешиваем раствор цемента с песком 1:4. С помощью мастерка делаем подушку из бетона под пескоулавливатель высотой 12-13 см.
	Установка пескоулавливателя. На подушку устанавливаем пескоулавливатель, слегка вдавливая его в бетон. Выставляем по уровню.
	Фиксация. Выставленный под уровень пескоулавливатель фиксируем раствором по бокам с помощью мастерка.
	Подушка под лотки. На дно траншеи набрасываем 10 см слой бетона. Он будет играть роль подушки для установки лотков.
	Проверяем наклон. Перед установкой в последний раз проверяем себя — кладем уровень на дорогу и убеждаемся, что наклон идет в сторону лотков.
	Шнурки. Натягиваем строительную нить вдоль линии лотков, дальней от дороги. Также отмечаем начало и конец линии.
	Первый лоток. На бетонную подушку ставим лоток и слегка вдавливаем. Добиваемся совпадения верхних кромок лотка и пескоулавителя.
	Проверка уровнем. Проверяем установку первого лотка с помощью уровня. Это следует делать очень тщательно.
	Второй лоток. К первому лотку подставляем второй и тоже слегка вдавливаем.
	Контроль. Каждый последующий элемент обязательно контролируем уровнем. Должен сохраняться уклон в сторону пескоулавливателя и ровное вертикальное положение.
	Подготовка заглушки. Когда линия лотков подходит к концу, пора укладывать последний элемент. Один его выход надо заглушить. Для этого заглушку промазываем герметиком.
	Монтаж заглушки. Закрываем один из концов последнего элемента. Для этого заглушку с герметиком лепим на край бруска и прижимаем.
	Последний лоток. Устанавливаем последний элемент. Также проверяем качество установки с помощью уровня.
	Герметизация швов. Каждый стык между лотками промазываем герметиком. Для этого можно использовать самодельный шпатель шириной 3-5 см из жести или дерева.
	Крепление для решетки. В специальные пазы внутри лотка вставляем пластиковое крепление для решетки.
	Фиксация решетки. С помощью винта и отвертки фиксируем решетку на лотке.
	Подсыпка под брусчатку. Со стороны дороги между стенкой лотка и брусчаткой насыпаем слой сухой песчано-цементной смеси.
	Укладка брусчатки. На подсыпку укладываем ряд брусчатки. Пристукиваем камни резиновым молотком.
	Высота над решеткой. Брусчатка должна быть на 3-5 мм выше уровня решетки. Благодаря этому вода будет беспрепятственно стекать в лоток, а само изделие не будет продавливаться колесами автомобиля.
	Термошов. Между брусчаткой и линией слива необходимо оставить термошов. Для этого можно прокладывать двойной рубероид. Рубероид потом достаем, а шов заполняем герметиком.
	Заглаживаем раствор. Участки траншеи, наполненные раствором, заглаживаем в уровень с почвой с помощью мастерка или шпателя.
	Результат. В результате получаем вот такой элемент. Две сливные линии сходятся в пескоулавливатель, подключенный к канализационной трубе.

Вывод

Мы рассмотрели водоотводные лотки, их особенности, разновидности и правила монтажа. Теперь самостоятельная установка желоба не должна вызвать у вас затруднений. Для закрепления знаний смотрите видео в этой статье. А вопросы задавайте в комментариях.

Добавить в избранное Версия для печати

Поделитесь:

Статьи по теме

Все материалы по теме

Устройство и правильный монтаж водоотводных лотков

Дренажные водоотводы — часть системы отведения ливневых и талых вод. Для линейного водоотведения используют лотки и желоба, по которым жидкость поступает в нужном направлении.

Организация водоотведения входит в общую систему инженерных коммуникаций и необходима как в промышленном применении — для устройства паркингов, дорожных полотен, теплотрасс, так и в частном строительстве — для оборудования ливневок на дачах и в загородных домах.

Лотки из фибробетона для дренажных систем

Для устройства дренажной системы выбирают материалы, которые могут служить не год и не два, а десятилетиями. В этом плане хорошо себя зарекомендовали бетонные изделия, а особенно — их современные модификации, в состав которых входят армирующие фиброволокна.

Особенности конструкции изделий

Водоотводный лоток — это канал с открытой верхней частью, которая остается свободной или закрывается решеткой.

По конструкции и функциям выделяют следующую классификацию лотков:

Сточные — прямолинейные желоба для линейных систем, открытые для поступления воды на всем своем протяжении. На рынке представлены две категории сточных изделий: первые (I) устанавливают прямо в грунт, вторые (M) требуют обмуровки и монтажа на фундамент.
Коробчатые — традиционные П-образные желоба. Сверху они защищены от попадания внутрь уличного мусора решеткой съемного типа.
Щелевые напоминают коробчатые, но отличаются большей закрытостью. Это балки с внутренним каналом, жидкость в который попадает через прорез в верхней части. Щель, через которую поступает вода, бывает прерывистой или сплошной.
Бордюрные лотки отличаются от остальных видов Г-образным выступом, закрывающим щель. Их монтируют у бордюров, а выдерживающие большую нагрузку — у скоростных автотрасс и взлетных полос.

Производители материалов для водоотводных систем предлагают собственные классификации, в которых лотки отличаются не только по внешнему виду, но и по нагрузке.

Области применения в зависимости от класса нагрузки

За выбор и установку водоотводных лотков отвечают проектные организации и строительные компании, которых выбирают в качестве подрядчика, поэтому приобретают продукцию с соблюдением общепринятых стандартов — европейских EN и российских ГОСТ и ТУ. Соответственно, в зависимости от назначения выбирают ту или иную категорию бетонных изделий.

Для скверов и парков, пешеходных зон и тротуаров, а также для оснащения частных территорий подходят каналы класса А 15 (по нормам EN1433), выдерживающие до 1,5 тонны/м². Предполагается, что перечисленные зоны предназначены для пеших прогулок, езды на велосипедах, самокатах.

При устройстве частных парковок, гаражей, дорожных полотен для легкового транспорта используют лотки класса В 125. Это оптимальный вариант и для загородных владений, если собственник не пользуется грузовыми автомобилями. Изделия выдерживают нагрузку 12,5 тонны/м².

Если необходимо соорудить дренажную систему в местах с неинтенсивным движением, общественных парковок, автомоек или предприятий автосервиса, применяют лотки класса С 250, переносящие нагрузку в 25 тонн/м².

Достаточно прочными и износостойкими считаются каналы класса D 400 и Е 600. Они предназначены для оснащения автопредприятий, автотрасс с повышенной интенсивностью движения, АЗС, транспортных терминалов парковок для тяжелой техники, логистических центрах. В частном строительстве лотки такого типа не используют.

Самые высокие показатели прочности у лотков класса F 900, которые устанавливают в зонах максимальной нагрузки: в аэропортах, в портах, на военных базах, на объектах с особо тяжелыми нагрузками на дорожное покрытие.

Преимущества фибробетона перед другими материалами

Оптимальным выбором для создания линейных водоотводных систем считают фибробетонные лотки. В отличие от чугунных аналогов, они легче, дешевле, проще в монтаже, а от пластиковых положительно отличаются техническими характеристиками: дольше служат, выдерживают большие нагрузки, устойчивы перед кислотными и щелочными средами.

Если чугунные изделия почти прекратили применять, а пластиковые подходят больше для эксплуатации в частном строительстве, фибробетон универсален для оборудования любых систем.

Достоинства бетонных лотков:

водонепроницаемость, не меняющаяся с годами;
отсутствие деформаций при механических и других воздействиях;
устойчивость к химическим веществам, коррозии и перепадам температуры;
гладкая внутренняя поверхность, препятствующая возникновению засоров;
высокий уровень прочности и износостойкости;
возможность изготовления изделий любых типоразмеров;
монтаж без привлечения спецтехники и высококвалифицированных рабочих.

Еще два немаловажных достоинства — гарантированный срок эксплуатации не менее 50 лет и невысокая стоимость.

Недостатков гораздо меньше: дорогая транспортировка и тяжелый вес.

Инструкция по монтажу водоотводных лотков

Установку системы водоотведения производят в соответствии со строительными нормами и правилами. Схемы и порядок работы выбирают в зависимости от назначения и материала изделий. Рассмотрим, как производится монтаж дренажной конструкции из фибробетонных лотков и пескоуловителей.

Этап 1 — подготовительные работы

Перед началом работ проверяют основание, на которое планируется монтировать лотки и другие элементы системы. Несущая способность грунта иногда определяет, желоба из какого материала лучше использовать.

Затем производят разбивку системы на сегменты, выполняют разметочные работы: устанавливают места монтажа опорных точек системы, между которыми будут располагаться лотки: пескоуловителей, заглушек, выпусков, сборных коллекторов и колодцев.

Дальше действуют по плану:

Подготовка траншеи с учетом размеров желобов, бетонной обоймы и массы гравийной подсыпки.
Укрепление стенок канавки с учетом глубины и свойств грунта.
Устройство дренажной «подушки». Элементарный вариант — 10-сантиметровая гравийная подсыпка.
Уплотнение основания под укладку лотков.
Заливка бетона для оборудования обоймы.

Инженерное оборудование допускается к установке только после того, как обойма наберет не менее 30 % прочности.

Этап 2 — установка лотков и пескоуловителей

По правилам, монтаж начинают с опорных точек, то есть оборудуют места выпуска, устанавливают пескоуловители и другие элементы, которые в дальнейшем планируется соединить лотками.

Затем поочередно укладывают лотки. Для статичности их закрепляют на бетонном основании, и в местах стыковки также фиксируют бетонными маяками.

Желоба подключают к основной магистрали через пескоуловители, соединенные с колодцами гладкостенными трубами.

Порядок установки лотков для линейной системы водоотведения частного хозяйства выглядит проще:

Производят разметку — с помощью колышков и бечевки «рисуют» на земле схему линейной системы, которая представляет собой, чаще всего, ломаную линию.
Подбирают изделия по внутреннему диаметру, учитывая требуемую пропускную способность.
Вырывают траншею, по размерам на 30-40 см шире и 15-20 см глубже габаритов лотков.
Укрепляют траншею с помощью гравийной подсыпки.
Устанавливают сначала пескоуловители, затем лотки.
Для фиксации элементов зазоры в траншее заливают бетоном.

Чтобы система работала, по всей длине соблюдают угол наклона и стараются, чтобы прямых участков было как можно больше, а поворотов — меньше.

Этап 3 — заключительные мероприятия

В конце, когда установлены все элементы водоотводной системы, проверяют уровень монтажа. Водоприемная решетка которой закрывают лоток сверху, должна на 4-5 мм быть ниже, чем примыкающее покрытие или поверхность земли.

Для разных классов нагрузки предполагается различное обустройство обоймы. Например, для зон А 15 или В 125 допускается неполное бетонирование, а для D 400 или Е 600 — обязательная заливка на всю высоту с фиксирующими стержням в основании.

Напоследок необходимо проверить подключение системы к коллектору, прочность соединения на стыках. Если в дальнейшем планируется асфальтирование прилегающей территории, следует обеспечить сохранность бетонных лотков и не допускать наезд спецтехники на элементы водоотводной системы.

Нужно помнить, что водоотводным конструкциям требуется регулярный уход. Правильный монтаж — одно из условий удобной эксплуатации и, если потребуется, быстрого ремонта.

Особого внимания система требует в межсезонье, когда в результате таяния снегов в каналы попадает большое количество грунта и мусора. Водопропускные способности снижаются или вовсе исчезают из-за засоров. Чтобы этого не происходило, нужно решетки располагать так, чтобы их было легко снимать для профилактической или аварийной чистки.

Как заделывать стыки и примыкания

Одно их требований к устройству линейной системы — монолитность. Лотки нужно соединить так, чтобы жидкость не просачивалась в стыках.

Для создания герметичности каналов действуют согласно следующим правилам:

подбирают морозо-и водостойкий материал для заделки, а если систему монтируют в агрессивной среде, то он должен противостоять и химическим воздействиям; пример — одно- или двухкомпонентные герметики для бетона;
при небольших классах нагрузки для заполнения стыков применяют цементный раствор или эластичные уплотнители с синтетическими компонентами или с жидким стеклом;
при максимальных классах нагрузки заделку выполняют мастиками и уплотнителями с высокой степенью герметизации.

Если планируется примыкание брусчатки, то нужно помнить о деформационном шве с 10-миллиметровой гидроизоляцией. Для асфальта технологический шов такой же ширины дополняется герметиком со шнуром, прокладкой из полиэтилена или битумной мастикой. Бетонирование также сопровождается устройством температурного шва.

Работы с герметиками нужно выполнять строго по инструкции производителя.

Если в регионе уровень осадков высок, а в зимне-осенние периоды к дождевым водам прибавляются талые, линейная система водоотведения просто необходима. Целесообразно создать конструкцию из фибробетонных лотков, которая направит поверхностные воды в колодцы и коллекторы, тем самым защитит тротуары, фундаменты, декоративные элементы ландшафта от размывания.

Последние статьи

Статья 28.02.2020 560

4 правила обустройства поверхностного водоотвода

Система отведения дождевых и талых вод — важная часть благоустройства любого из объектов производства или инфраструктуры. Она решает проблему удобства эксплуатации открытых площадок. ..

Статья 28.02.2020 645

Фибробетонные лотки для линейного водоотвода

Устройство ливневок признано обязательным этапом при строительстве коттеджей, дачных домов, производственных объектов, сельскохозяйственных строений. Это обосновано защитой инженерных…

Статья 28.02.2020 503

Водоотведение — системы водоотведения

Водоотведение в частном доме — неприметная, но эффективная и удобная коммуникационная система. К сожалению, многие владельцы коттеджей, загородных имений и дач часто не понимают,…

Статья 28. 02.2020 566

Преимущества применения систем поверхностного дренажа в городском строительстве

Поверхностный дренаж — система водоотвода, позволяющая быстро и эффективно собрать ливневые воды при минимальных трудовых и экономических затратах. В условиях плотной городской…

Статья 30.01.2020 586

Водоотводные лотки — выбираем и устанавливаем правильно

На первый взгляд, выбрать систему водоотвода воды, не составляет труда. Но это только на первый взгляд. Первостепенная задача конструкции — отвод жидкостей, осадков от зданий,…

Статья 30. 01.2020 1142

Размеры водоотводных лотков, разбираемся, что важно

Водоотталкивающие лотки используют для отвода и сбора талых, ливневых вод при организации системы поверхностного дренажа. Они представляют собой вытянутые емкости с желобом…

Комментариев пока нет

Бетонные водоотводные лотки: виды и характеристики

Бетонные лотки для отвода воды

Чтобы улицы не затопили потоки талой и дождевой воды, обязателен монтаж таких незаменимых изделий, как бетонные водоотводные лотки. С их помощью можно грамотно устроить ливневую канализацию, тем самым обеспечив вокруг себя чистоту и порядок. Сегодня поговорим о том, какие бывают дренажные лотки, о критериях их выбора и тонкостях монтажа.

Содержание статьи

Разновидности водоотводных лотков
- Из чего изготавливаются лотки для водоотведения
- Типоразмеры
- С решеткой или без нее?
Особенности выбора бетонных лотков для отвода воды
Самостоятельный монтаж дренажных лотков

Разновидности водоотводных лотков

Бетонные лотки для водоотвода

Основные признаки, по которым можно классифицировать лотки дождевые – материал изготовления и типоразмер. Именно на них стоит опираться при выборе сливных лотков.

Из чего изготавливаются лотки для водоотведения

На строительном рынке можно выделить три основные группы лотков, классифицирующихся по материалу изготовления:

бетонные;
полимерные;
полимербетонные;
полимерпесчаные.

Рассмотрим конкретнее изделия из разного сырья.

Лотки для водоотведения

Наиболее традиционными на просторах постсоветского пространства, считаются лотки ливневые бетонные. Они обладают хорошей прочностью, долговечностью и износостойкостью. Также их отличает немалый вес, что затрудняет их монтаж на подвижных грунтах.

Особенно, это характеризует железобетонные лотки, масса которых может доходить до 2,5 тонн. Такие крупноразмерные железобетонные ливневые лотки незаменимы при обустройстве рассматриваемой системы на трассах и загородных участках.

Ливневые железобетонные лотки

Однако, этого нельзя сказать про малые лотки из бетона, или отливы, как их еще называют. Они монтируются непосредственно на тротуарных дорожках.

Такая модификация лотков имеет малый вес – до 3 кг, небольшую проходимость и долговечность, так как при их создании использовалась невысокая марка обычного пескобетона, неукрепленного арматурным каркасом.

Отливы бетонные

Подобные изделия рекомендуется монтировать не как основные, а как дополнительные элементы системы дренажной на садовом участке или парковой дорожке.

Полимерные лотки для водоотведения

Полимерные лотки для отвода воды решили проблему немалого веса бетонных изделий. Даже при внушительных размерах они имеют небольшую массу, что дает возможность их установки на нестабильных грунтах своими руками.
Они также характеризуются хорошей проходимостью, стойкостью к агрессивной среде и разнообразием типоразмеров.
В сравнении с лотками из бетона, полимерные менее долговечны. Но это не никого не останавливает и все чаще их можно увидеть в системах частных домовладельцев.
Последним словом в области изготовления лотков дренажных, является использование композитных материалов.

Бывают подобные лотки двух видов:

полимерпесчаные – смесь песка, пластика и добавок;
полимербетонные лотки водоотводные – в бетон добавляют полимерные составляющие. Например, лоток полимербетонный aco от европейского производителя. Он считается образцом качественного и долговечного полимербетонного изделия.

Полимерпесчаные лотки с пластиковой решеткой

Если сравнивать по характеристикам оба вида, то полимербетонные лотки выигрывают большими показателями прочности и износостойкости. Полимерпесчаные изделия обладают меньшим весом, но и незначительной устойчивостью к агрессивным средам.

Оба эти вида лотков являются хорошим решением для обустройства ливневой системы канализации на частных участках. Хотя их немалая цена может отпугнуть многих.

Полимербетонные водоотводные изделия

Если сравнивать все виды водоотводных лотков между собой, по старому доброму соотношению цены и качества, то изделиям из тяжелого бетона и пескобетона присваивается первое и безоговорочное место. Наверное поэтому, несмотря на достойных конкурентов, именно бетонные лотки непоколебимо остаются на вершине популярности многие года.

Типоразмеры

Виды лотков

Типы и размеры лотков также играют не последнюю роль при монтаже обсуждаемой системы. Подробнее можно узнать о размерах и конструктиве, которым должны соответствовать лотки, в ГОСТ 21509-76 и ГОСТ 32956-2014.

ГОСТ «бетонные лотки», регламентирует их типы, маркировку, устанавливает методы контроля их качества, приёмки и хранения.

Если вкратце рассматривать типы и виды лотков, то можно выделить несколько «семейств» этих изделий:

Отливы – не более метра в длину и небольшой глубиной. Применяются для отвода небольшого количества воды. Применяются в основном на загородных участках.
П−образной формы — для монтажа подобных систем различного назначения. Все зависит от размера изделий. Например, лоток водоотводный бетонный Л 1, длиной 1990 мм, высотой 680 мм и шириной 1660 мм, предназначается для устройства подземной системы отвода воды.
Лоток водоотводный телескопический из бетона – элемент наземной водоотводной системы. Применяется для сбора и вывода воды с проезжей части автомобильных дорог, и на дорожно−мостовых конструкциях.

Телескопический сборный железобетонный лоток для водоотведения

С решеткой или без нее?

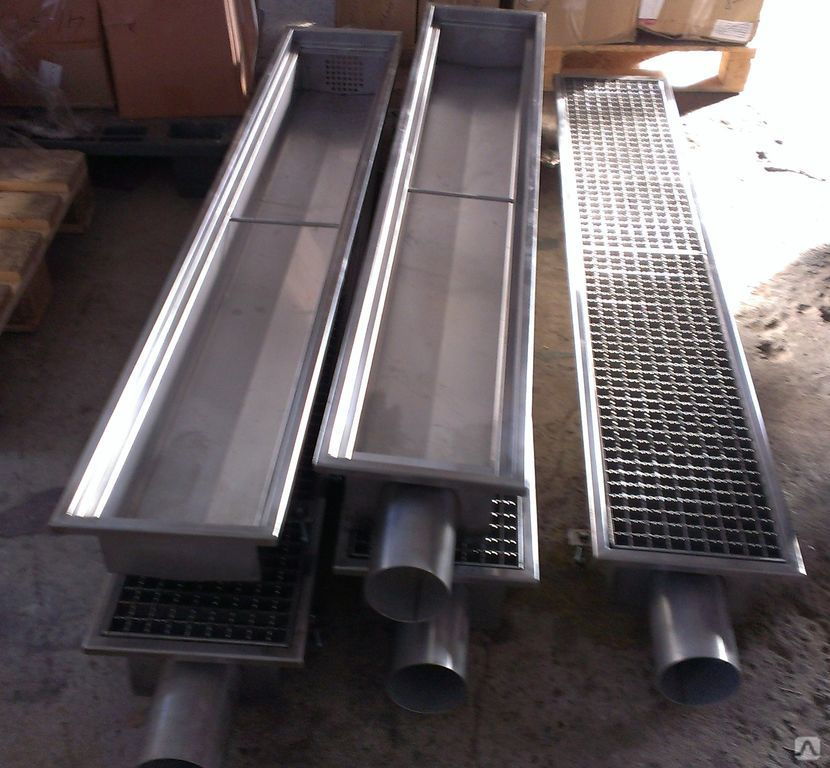

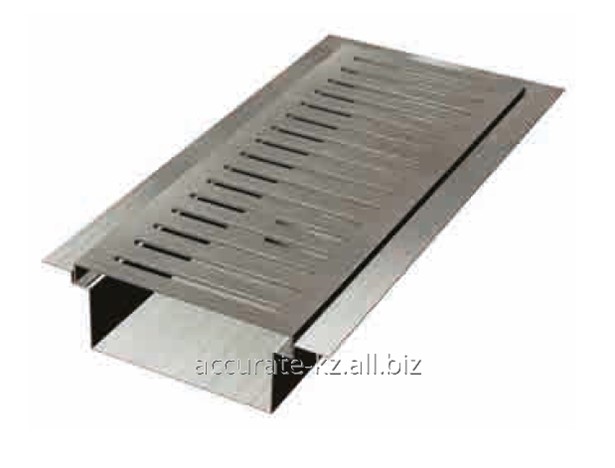

Лотки с решеткой

Водоотводные бетонные лотки выпускаются также с дренажной решеткой и без нее. Особо они ничем не отличаются от открытых. Единственная особенность – наличие пазов или иной системы крепления решетки.

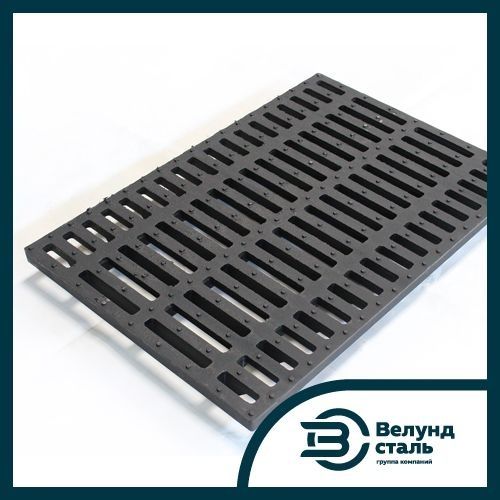

Пластиковые лотки с металлической решеткой

Лоток бетонный с пластиковой решеткой

Водоотводный лоток бетонный с чугунной решеткой, был популярен до недавнего времени. Но охотники за цветным металлом не оставили выбора разработчикам и ученым. Чтобы лишить любой возможности снять и сдать в пункты приема цветного металла чугунное дренажное изделие, разработали их полимерный аналог.

Сегодня на улицах города можно встретить лоток водоотводный бетонный с решеткой из пластика. Она, конечно, не настолько долговечна как чугунная, но обладает хорошей износоустойчивостью, малым весом, неподверженностью к ржавлению и эстетичностью.

Лотки с полимерной решеткой

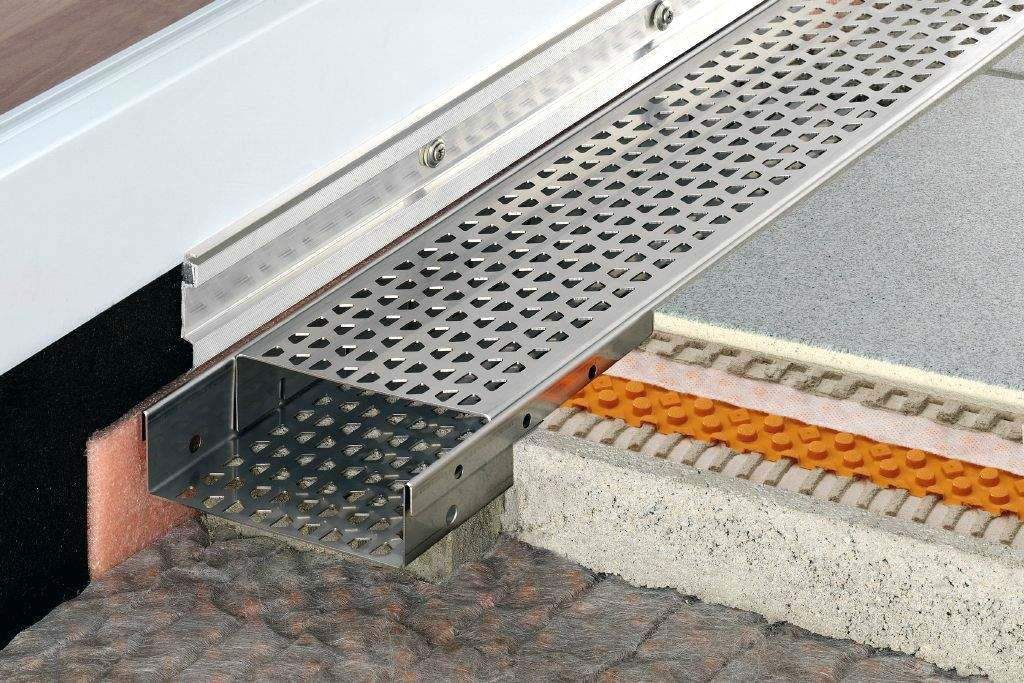

Для домовладельцев дизайнеры постарались на славу, и выпустили изысканные металлические решетки различного дизайна.

Плюсом таких решеток является предотвращение попадания крупного мусора в дренажную систему, и конечно, эстетичный вид. Но если уронить туда телефон, ключ, или иную небольшую и узкую вещицу, то достать ее будет сложно, а то и вовсе невозможно.

Особенности выбора бетонных лотков для отвода воды

Лоток из бетона для отвода воды

Чтобы качественно устроить ливневую канализацию, нужно сделать правильные расчеты не только всей системы, но в первую очередь, лотков для водоотведения. Ведь если они не будут справляться с потоком воды, то и смысла в их устройстве нет.

Лоток водоотводной размеры имеет самые разные. В каждом конкретном случае, стоит использовать изделие с определенными параметрами. Размер лотка рассчитывается по простой формуле:

Формула расчета лотков

Где:

Расшифровка формулы расчета водоотводных лотков

Получившееся значение, конструкция и материал, из которого сделан лоток – основные критерии, на которые стоит опираться при выборе подобных изделий. Если затрудняетесь с расчетами, обратитесь в фирму, специализирующуюся на продаже дренажных систем и их монтаже. Опытные сотрудники помогут с решением подобных вопросов.

Самостоятельный монтаж дренажных лотков

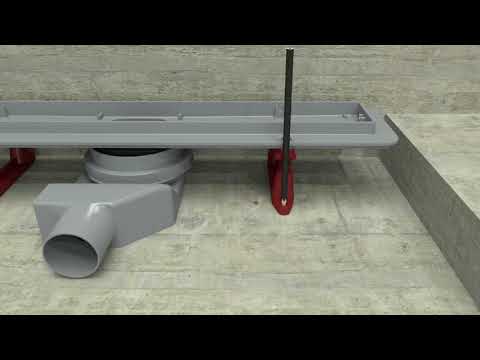

На фото этап монтажа лотков для отвода воды

Монтаж водоотводных лотков не так сложен, как может показаться на первый взгляд. Установить своими руками железобетонные изделия не получится без привлечения профессиональных монтажников и такелажников. Поэтому рассмотрим, как установить обычный бетонный лоток у себя на участке.

Краткая пошаговая инструкция:

Опираясь на проектную документацию участка и инженерных систем, производится точная разметка всей сети водоотводных лотков.
По разметке и согласно размерам лотка, роется траншея. При этом нужно соблюдать уклон. Также сам лоток должен быть ниже всей поверхности на 5 мм.
На основание траншеи укладывается и хорошенько утрамбовывается песчано−гравийная подушка.
На подготовленное основание устанавливаются сами лотки, учитывая уклон для стока воды. Для герметизации стыки лотков обрабатывают специальным герметиком.
Когда установка сети лотков для водоотведения закончена, можно засыпать оставшееся место землей и приступать к облагораживанию всего участка.
Решетки монтируются в последнюю очередь.

Видео в этой статье расскажет более подробно как устанавливать водоотводные лотки, а также раскроет секреты монтажа дренажной системы.

Бетонные водоотводные лотки – незаменимый атрибут любого аккуратного участка. И если грамотно сделать расчет и монтаж всей дренажной системы, то о такой пакости, как лужи и грязь во дворе, можно забыть навсегда.

Поддоны для капель с меткой «Слив» — Kegco

Главная / Поставки разливного пива / Поддоны для сбора капель / Кегераторы / Поддоны для сбора капель / Осушать

Фильтровать по: Все поддоны для капельСкошенная кромкаДаринСливКапельный поддонУтопленный монтажБез сливаНакладной монтажНастенное крепление

Сортировать по: ПопулярныеЛучшие продажиПо алфавиту: A-ZПо алфавиту: Z-APЦена: от низкой до высокойЦена: от высокой до низкойДата: от новой до старойДата: от старой к новой

+ Быстрый магазин

12″ x 5″ Поддон для сбора капель заподлицо с дренажом

Рег. $69,32
Распродажа $54,99|

Встраиваемый поддон Kegco SEDP-220D предназначен для придания вашему бару профессионального вида. Этот поддон изготовлен из нержавеющей стали с матовой отделкой….
