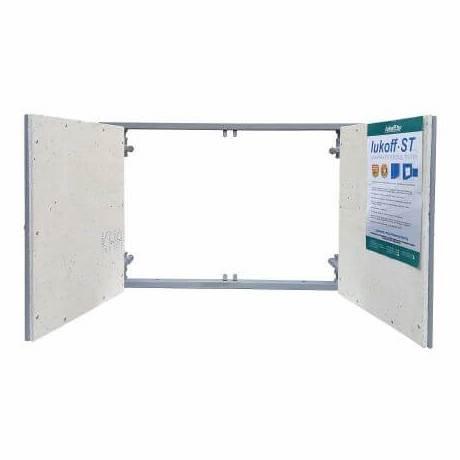

Люк двухстворчатый под плитку: Люк-дверь ТЕХНО под плитку (двухстворчатый) 130х60 см

Привет, счастливого воскресенья!

Если вы здесь впервые, я Челси из TheStudentArchitect. com, где я создаю учебные пособия по программному обеспечению и предоставляю различные ресурсы для архитекторов и студентов, изучающих архитектуру. Если вам нужен более структурированный способ изучения Revit, я настоятельно рекомендую ознакомиться с моим курсом «Основы Revit» на сайте TheStudentArchitect.com/classes.

Сегодня мы поговорим о том, как создавать простые образцы штриховки в Revit.

Здесь вы можете видеть, что у нас есть несколько различных типов штриховок, которые являются примерами того, что вы можете сделать с помощью родного инструмента для создания штриховок Revit. Итак, вы можете видеть, что мы можем делать перекрестные штриховки под углом или ортогонально, мы можем делать вертикальные параллельные линии или горизонтальные параллельные линии, диагональные параллельные линии, есть много разных вещей, которые вы можете делать. Итак, теперь давайте создадим наши собственные образцы штриховки.

На самом деле мы собираемся разработать два разных типа штриховки. Мы собираемся сделать выкройку модели и выкройку чертежа. Итак, первое, что мы сделаем, это чертежный шаблон.

Итак, я нажму на одно из полей здесь, это заполненная область, и мы просто применим к ней штриховку, как и к этим другим. Итак, я перехожу к «Редактировать тип» или могу нажать «ET» на клавиатуре для сочетания клавиш. Итак, для этого шаблона мы собираемся создать стопку шаблонов плитки. Назовем его тайлом 6 x 12. Итак, я «продублирую» и наберу 6 x 12 дюймов Tile Stacked, я нажму OK. А затем в разделе «Образец заливки переднего плана» я нажму «…», и вы увидите, что Revit различает шаблоны черчения и шаблоны моделей. И это различие мы поймем, как только создадим шаблон для обоих этих типов.

Итак, сначала мы начнем с набросков выкройки. Мы собираемся «создать новый». Вы можете видеть, что именно здесь мы можем изменить эти различные настройки. Итак, если у вас есть собственный шаблон, который вы хотите загрузить в проект, вы просто нажмете «Пользовательский» и нажмите «Обзор», а затем вы сможете найти файл и загрузить его. Но мы собираемся создать базовый образец штриховки, так что снова мы будем использовать это имя 6 x 12 дюймов с накоплением. И вместо того, чтобы использовать только параллельные линии, мы хотим, чтобы здесь было два набора линий, поэтому мы будем использовать параметр штриховки. Измените угол линии на ноль. И теперь мы изменим линию 1 на 6 дюймов, а строку 2 изменим на 12 дюймов. И мы не видим, чтобы образец штриховки отображался здесь в предварительном просмотре, потому что он задает масштаб предварительного просмотра в зависимости от размера объекта, к которому мы применяем образец. Итак, поскольку этот заполненный квадрат области настолько мал, шаблон не будет отображаться. Итак, я нажимаю OK, снова нажимаю OK, снова нажимаю OK, и когда я расширяюсь, вы можете начать видеть шаблон плитки.

На этот раз мы собираемся создать шаблон модели. Итак, опять же, я могу нажать «ET» на клавиатуре или нажать «Редактировать тип». И прежде чем мы внесем какие-либо изменения, мы хотим «дублировать» еще раз, 6 «x 12» Tile Stacked, и мы добавим сюда «модель», чтобы мы знали, что есть разница между этим шаблоном и рисунком чертежа. Итак, я добавлю «модель», а затем теперь мы можем перейти к шаблону заливки переднего плана и щелкнуть «…», и на этот раз мы перейдем к стороне модели. Опять же, мы перейдем к созданию нового шаблона заливки, назовем его 6″ x 12″ Stacked, и мы можем использовать здесь то же имя, потому что Revit различает шаблоны чертежа и модели.

Снова выберем «перекрестную штриховку», изменим угол линии на ноль, изменим интервал между линиями от 1 до 6 дюймов, а также изменим интервал между линиями от 2 до 12 дюймов. Теперь в этом предварительном просмотре мы можем видеть шаблон, и опять же, это потому, что это шаблон модели, а не шаблон чертежа, и мы поймем эту разницу, как только нажмем «ОК». Итак, я нажимаю OK, снова нажимаю OK, нажимаю OK в третий раз. И на этот раз вы можете видеть, что этот шаблон отображается намного меньше, чем рисунок.

Итак, если я разверну это поле здесь, вы увидите, что эти поля примерно одинакового размера, и вы видите гораздо больше этих сложенных плиток в шаблоне модели, чем в шаблоне чертежа. Еще одно отличие состоит в том, что я не могу задать размеры чертежного шаблона. Поэтому, если я нажму «DI» на клавиатуре, чтобы вызвать инструмент измерения, я не смогу выбрать или измерить эти линии, которые находятся внутри шаблона. Тем не менее, для шаблона модели вы можете выбрать и указать размеры этих линий. Итак, снова «DI» на клавиатуре, и вы можете видеть, что эти плитки на самом деле имеют размеры 6 на 12 дюймов.

Теперь я собираюсь изменить масштаб изображения. Итак, прямо сейчас он составляет 1 1/2 дюйма = 1 фут, и если я изменю его на 1/4 дюйма = 1 фут, я хочу, чтобы вы обратили внимание на масштаб самих узоров. Поэтому я изменю его на 1/4″ = 1 фут, и вы заметите, что масштаб шаблонов чертежей изменился совсем немного, но масштаб шаблона модели совсем не изменился. Вы все еще видите такое же количество плиток в этой заполненной области в этом масштабе, как и там, где мы находимся в большем масштабе. Итак, если я нажму CTRL + Z на клавиатуре, чтобы отменить это, опять же, вы можете ясно видеть, что количество плиток на эта область вообще не меняется, в то время как она изменяется для шаблона чертежа.
