Люк под плитку в туалете – У кого сантехнический люк в туалете сделан под плитку? — люк для туалета под плитку — запись пользователя Мария (Marusya24) в сообществе Дизайн интерьера в категории Интерьерное решение ванной комнаты

Установка люка в туалете под плитку: советы профессионалов

В ванной и туалете есть много коммуникаций, сантехнических труб, труб отопления, счетчиков и кранов, которые необходимо правильно облицевать.

Если в прошлом трубы и счетчики всегда были на виду, то теперь есть возможность установить люк-невидимку. Он спрячет все коммуникации, и при этом будет сливаться с остальной облицовкой.

Что включает в себя правильный монтаж люка в туалете под плитку рассмотрим в этом материале.

Что нужно помнить о трубах и прочих коммуникациях в туалете

• В стену нельзя прятать резьбовые соединения, в которых большой риск протечки.
• К кранам и счетчикам должен быть постоянный доступ. Нужно снимать показатели, иметь возможность перекрыть воду, устранить протечку, прочее.

Недостаточно маленького смотрового окна, нужно оставить просторный доступ, который способствовал бы ремонту и устранению неполадок.

В чем суть люка-невидимки

Пластиковые ревизии уже стали безнадежно устаревшими. Спрятанные люки предлагают функциональность, открытый доступ к коммуникациям и высокую эстетику.

Все типы секретных люков действуют по одному принципу: монтируется короб люка, после чего лицевая сторона люка облицовывается той же плиткой, что и остальное помещение.

Так что получается целостная картина, а люк не выделяется на фоне остальной облицовки санузла и при этом легко открывается.

Конструкция

Невидимая ревизия состоит из следующих частей:

• Рама и дверца из алюминия. Алюминий – легкий и вместе с тем прочный материал. Рама должна быть прочной, чтобы выдержать нагрузку керамической облицовки вместе с плиточным клеем.
• На дверцу установлена гипсоволоконная панель. Такая панель имеет высокую адгезию с керамической плиткой, она радует влагостойкостью, что немаловажно для ванных комнат и туалета.
• Усиленная петля, магнитный замок, защелки. В зависимости от принципа работы замка и петель различают несколько типов скрытых ревизий.

Что учитывать при выборе

Выбор люка для плитки обуславливается двумя основными факторами:

• необходимостью обустроить удобный доступ к коммуникациям;
• рисунком и форматом плитки.

Также учитывайте сторону открывания люка. Традиционно ревизии открываются влево или вправо. Посмотрите, не будет ли открытая дверца задевать туалетный бачок, какую-то полочку или касаться облицовки на другой стене. Если туалет узкий, потребуется вертикальное открытие дверцы вверх или вниз.

Обратите внимание

Покупая ревизию, убедитесь, что вы купили вариант с нужным вам открыванием.

Установка люка

Что необходимо для правильной установки потайного люка? Мы рассматриваем вариант, когда люк-невидимка устанавливается в короб, обшитый гипсокартоном. Короб закрывает всю дальнюю стену туалета, за которой скрыты коммуникации.

Провести подготовительные работы, сделать разметку. Перед началом работы определиться с типом люка для плитки и его размерами. Перед началом монтажа каркаса нужно закончить разводку электрики, пайку полипропиленовых труб, прокладку канализации, прочее.

Начинается облицовка помещения, так что все черновые работы заканчиваются. Сделать каркас, который потом обшивается гипсокартоном. Между потолком и полом устанавливаются стояковые профили.

Под короб люка сделать раму из стояковых профилей, ширина которых позволит удобно и надежно закрепить люк. Для этого между вертикально расположенными профилями делаются перемычки. Раскройка профилей осуществляется болгаркой или ножницами по металлу.

В каркас устанавливается люк-невидимка. Рама должна быть заподлицо с гипсокартоном. Лучше немного утопить короб, это потом можно выровнять плиточным клеем. А вот выпирающий люк для плитки будет проблемой.

Чтобы убедиться, что это так прикрутите временные полоски гипсокартона на короб. После прикручивания ревизионного люка, полоски снимаются.

Фиксируется люк к металлическому каркасу с помощью саморезов. Достаточно крепления к двум профилям, но лучше сделать жесткий каркас и крепление с четырех сторон.

Обратите внимание

Скрытую ревизию можно устанавливать не только в каркас из профилей, но и в проем из блоков. Проем соответствует размерам люка. Люк должен находиться в одной плоскости со стеной из блоков.

Крепление осуществляется за счет дюбелей, щели запениваются монтажной пеной. Дальше принцип работы идентичный с гипсокартонным вариантом.

Облицовка гипсокартоном

Гипсокартон крепится так, чтобы связать между собой раму люка и стояковый профиль. В итоге ревизия и гипсокартон должны оказаться в одной плоскости.

Проверить качество работы поможет строительный уровень, который покажет в одной ли плоскости конструкция. Нужно отрегулировать положение дверцы, для этого используется шестигранный ключ, идущий в комплекте с ревизией.

Перед началом монтажа плитки нужно заблокировать замок ревизии. Люк с нажимным открытием может случайно открыться во время укладки плитки. Открываете люк, закрываете замок и блокируете с помощью клипсы.

Укладка плитки

На тыльную сторону люка нужно подвесить груз, весящий столько, сколько и керамическая облицовка лицевой стороны. Что это значит?

Если люк для плитки размерами 40х60, то для облицовки потребуется 2 плитки размерами 20х30. Значит, на тыльную сторону вешается 2 такие плитки. Подобные манипуляции помогут избежать провисания дверцы после укладки.

Во время укладки керамики учитывайте следующее:

1. В шов не должен попадать плиточный клей, он может попасть в механизм лючка-невидимки. Клей быстро схватывается, а удалить его будет нелегко. Поэтому не наносите клей на края плитки, а делайте небольшие отступы от краев.
2. Плитка должна выступать за раму люка минимум на 5 мм. Со стороны, где находится механизм открывания, плитка выступает минимум на 5 мм, но не больше чем на 50 мм.
3. С других сторон кафель может выступать и больше чем на 50 мм, но больше половины плитки должно быть промазано клеем и приклеено к основанию.
4. Нужно заранее так рассчитать укладку, чтобы на месте люка не было подрезки. Для этого может потребоваться несколько смесить положение ревизии или сделать тонкую подрезку в углу.
5. Керамическая облицовка лючка укладывается в одной плоскости с остальной облицовкой стен.

Перед началом укладки плитки не забудьте прогрунтовать гипсокартонное основание и раму технического люка. Грунтовка улучшит адгезию.

Прорезка швов

Чтобы ревизия на самом деле была невидимой, нужно подумать о швах. Швы заполняются силиконовым герметиком белого цвета. Для дозирования герметика используйте пистолет и тюбик с силиконом.

Чтобы не запачкать керамику, проклейте контуры ревизии малярным скотчем. Засохший герметик непросто удалить с керамики, а здесь требуется особая осторожность и аккуратная работа.

Чтобы герметик не прилипал к скотчу, он промазывается растительным маслом. Скотч нужно удалить сразу после заделки швов.

Через 3-5 суток швы прорезаются. Как это сделать?

• Используйте малярный нож или обычное лезвие. Перед началом работы поменяйте лезвие для ножа, чтобы работать острым инструментом.
• Шов прорезается под углом 45 градусов. Уприте лезвие в торец кафеля, и прорезайте шов на всю глубину.
• Прорезать шов нужно за один раз. Многократные попытки приведут к заусеницам и некрасивому результату.
• После попробуйте открыть и закрыть ревизию-невидимку. Посмотрите, не мешает ли что-то нормальному функционированию.
• Если результат вам не понравился, очистите швы от герметика и повторите процедуру еще раз.

Сантехнические люки под плитку от Хаммер для ремонта в ванной и туалете — видео демонстрация работы

Итог
Установка невидимого люка для туалета под плитку – это правильное решение, идущее в ногу со временем. На самом деле нет ничего сложного, монтаж ревизии согласно инструкции, приведенной в статье, будет успешным и несложным.

obplitke.ru

Cантехнический люк в туалете пластиковый под плитку размеры

С каждым годом всё больше владельцев домов и квартир заботятся не только о том, как сделать свои комнаты, кухни и санузлы современными и комфортными, но также и о эстетике своего жилища. О том, чтобы инженерные коммуникации – электрические провода, трубы вентиляции и сантехнические трубы вместе со счётчиками разного назначения и вентилями не «мозолили» бы глаза, и не портили настроение своей неприглядностью. Для этого их скрывают под различными панелями, закладывают керамической и пластмассовой плиткой, устанавливают короба, совпадающие по цвету со стенами или мебелью и т.д., и т.п. Но так как доступ к коммуникациям всё же необходим, во все эти конструкции вставляются устройства, обеспечивающие этот доступ и называющиеся ревизионными люками.

Вообще назначений таких люков великое множество – от дверцы, закрывающей встроенный в стену бар, до рольставней, дающих доступ к большим участкам скрытых коммуникаций. Но наиболее популярный представитель семейства ревизионных люков – это сантехнический люк, который обеспечивает доступ именно к сантехнической арматуре – водопроводным трубам, водосчётчикам, вентилям и канализации. О разновидностях и устройстве этих механизмов, а также о возможности установить их своими руками как раз и рассказывает эта статья.

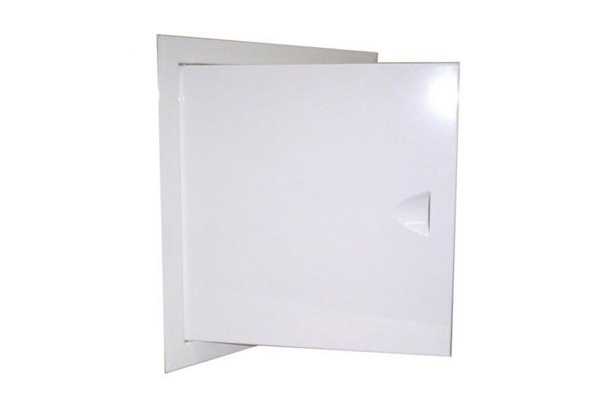

Пластиковый люк

Пластиковые лючки – самый востребованный из-за своей простоты и дешевизны вид ревизионных сантехнических люков. В основной массе (за небольшим исключением) они выпускаются одного, белого цвета и легко устанавливаются своими руками, выпускаются с большим выбором всяческих размеров — от 15х15 см, до 190х57 (экран, закрывающий ванну), что тоже можно назвать их достоинством. Но надо отметить, что, в общем-то на этом их достоинства и заканчиваются. Теперь о недостатках.

Начнём с того, что многие пластиковые лючки не имеют даже углублений, позволяющих завести туда пальцы, зацепить дверцу и открыть её. А нажимной механизм в них не устанавливается. Поэтому приходится по-разному приспосабливаться к такому люку – от поиска точки надавливания для открытия или отодвигания дверцы, до применения ножа или отвёртки. Поэтому, особенно со временем, когда пластиковая крышка может деформироваться от влажности и перепада температур, приходится чувствовать себя профессионалом-медвежатником, который как сейф, осторожно открывает такой лючок, боясь сломать его хрупкие петли или вырвать его из стены.

Насчёт пластиковых люков есть ещё одно замечание: хозяева квартир, желая сделать интерьер санузла более изысканным, а лючок более незаметным, выбирают маленькие размеры этих окошек, только чтобы можно было увидеть через них показания водосчётчиков или только достать рукой до вентиля. Эти люди не думают о том, что случись что-нибудь со счётчиком, вентилем или другой сантехнической фурнитурой, никакой сантехник не сможет через такое окошко произвести ремонт. А значит придётся ломать закрывающую конструкцию до нужных размеров. Поэтому оптимальные размеры ревизионного люка должны быть не менее 30 см в высоту и 50 см в длину.

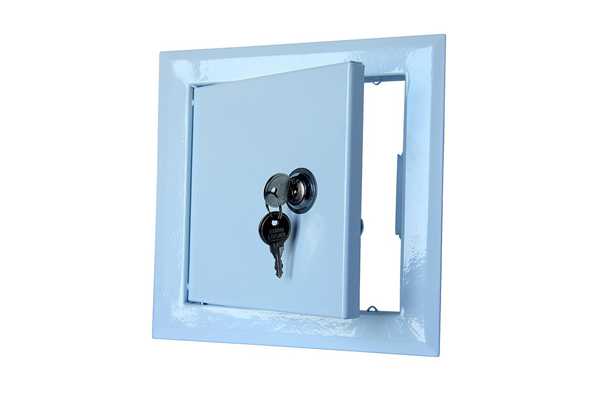

Металлический ревизионный люк

Стоит дороже пластикового, зато более удобен в эксплуатации и надёжнее. Так же, как и пластиковый люк, легко и быстро устанавливается своими руками. Но у обоих этих видов один и тот же недостаток – эти лючки не соответствуют нормам современного эстетического дизайна и если буквально лет 10-15 назад эти оконца были гордостью сделавших ремонт квартиросъёмщиков, то теперь уже никакой дизайнер не станет их использовать в своих работах.



Ревизионный люк-невидимка

Из всех разновидностей сантехнических люков, существующих на данный момент, это, пожалуй, наиболее отвечающий эстетике ванной комнаты и туалета. Состоит такой люк из стальной рамы, в которую вмонтированы усиленные петли с регулировочными узлами и нажимной механизм. К этим узлам крепится дверца, покрытая влагостойким материалом, которая притягивается к раме магнитным замком. Существует два вида таких конструкций – люк-невидимка под плитку и скрытый люк под покраску. Конечно, стоимость их намного выше и установка сложнее, чем у описанных выше металлического и пластикового лючков, зато они действительно облагораживают ванну и туалет.

Из этих двух видов сложнее потайной люк под плитку. Дело в том, что на дверцу этого механизма может наклеиваться не только керамическая плитка, но и облицовочный камень, и зеркало, и мозаика. А значит в этой конструкции очень важна чётко отрегулированная траектория открытия дверцы люка и петли должны быть без люфта, иначе на плитке или другом материале, нанесённом на наружную часть люка, могут появиться трещины, сколы и нарушающие эстетику комнаты потёртости. Поэтому здесь отдельно стоит рассказать о том, как специальные петли делают ревизионный люк под плитку надёжным, лёгким в эксплуатации и долговечным.

Двухзвенные шарнирные петли позволяют дверце ревизионного люка для плитки выдвигаться вперёд и отходить в сторону не касаясь стены, а нажимной механизм (о нём чуть позже) делает ненужной ручку на этой дверце. Такой люк для плитки называется распашным и может быть снабжён как одной, так и двумя дверцами.

Есть ещё сдвижной смотровой люк под плитку. Здесь установлены уже трёхзвенные шарнирные петли, которые сдвигают дверцу люка параллельно стене, опять же не задевая её. В такие люки-невидимки под плитку тоже встроен нажимной механизм.

Нажимной механизм – это специальная конструкция роликового замка, который как закрывается, так и открывается простым нажатием на крышку люка для плитки. Поэтому люку для плитки с таким механизмом не нужны ни присоски, ни углубления для пальцев, ни какие бы то ни было ручки.

Ревизионный люк-невидимка под покраску устроен проще. Нажимной механизм здесь может быть установлен, но его присутствие необязательно. Для открытия дверцы могут применяться присоски. В таких люках обычно устанавливаются простые петли, на которых крышка люка открывается, как обыкновенная форточка. Обклеивается такой люк обоями или красится под цвет стены.

Роллетные ставни

Наряду с люками-невидимками популярность также набирают рольставни, которые устанавливаются в основном в туалете, но также могут применятся и в ванной комнате для сокрытия тех же коммуникаций, стиральных машинок, расположенных в нише, или для того, чтобы скрыть моющие средства, стиральные порошки и другие предметы. Этот вид ревизионного люка хоть и работает по принципу обыкновенных жалюзи, но отличается от них тем, что не пропускает никаких звуков. Это качество особенно востребовано там, где стоит пластмассовая канализация, которая очень шумит. Самое популярное место установки рольставен – в стене, за которой проходит стояк канализации. Чугунная канализация, в силу своей хрупкости со временем трескается и рассыпается, пластиковая канализация намного прочнее, но тоже может треснуть или разойтись в соединении. И чтобы отремонтировать или заменить такую трубу, нужно разбирать стену, потому что какой бы ревизионный люк не стоял, произвести ремонт или замену канализации невозможно. Роллетные ставни эту проблему решают. Они могут закрывать проём от пола до потолка и при необходимости обеспечивают быстрый доступ к канализации или к другим скрытым объектам.

Роллетные ставни могут быть пластмассовыми и металлическими, они выпускаются в очень разнообразной палитре цветов, поэтому выбрать тон, подходящий по своим тонам к дизайну помещения нетрудно. Если же всё-таки желаемого цвета не нашлось, можно заказать нужный у производителя или нанести на ставни фотопечать или свой рисунок. В общем, при желании, можно сделать этот механизм центральной частью дизайна ванной комнаты или туалета.

Установка ревизионных люков своими руками

И, наконец, о том, как установить ревизионный люк своими руками, без помощи профессионалов.

Как я уже писал, легче всего установить своими руками пластиковые и металлические лючки. Здесь не требуется особой точности в определении размеров проёма для вставки таких окошек. Во-первых, потому, что в магазине всегда можно подобрать подходящие размеры, а во-вторых, эти лючки можно «посадить» на цемент, или же силиконовый герметик, которые заделают все щели. Можно также (если позволяет стена, в которую вставляется рамка люка) укрепить эту конструкцию шурупами.

Установка люков-невидимок сложнее. Здесь нужно точно подогнать размеры проёма под размеры рамки такого люка для плитки. Небольшой люфт может негативно повлиять на работу механизма. Плотно вставив в стенку раму люка, её закрепляют таким образом: если в раме есть монтажные отверстия, вставляем в них саморезы или шурупы и таким образом закрепляем раму. Если же отверстий нет, можно посадить конструкцию на строительный клей или же на тонкий слой монтажной пены.

Рольставни же, как показала практика, лучше самостоятельно не устанавливать. Процесс трудоёмкий и без помощи специалиста здесь не обойтись.

www.moyavanna.com

Люк в туалет под плитку (сантехнический): размеры, фото, установка

Люк в туалет популярное решение. Часто сантехнический люк в туалет делают под плитку. При этом размеры люка могут быть абсолютно разные, а установка не вызывает проблем. Оптимальная конструкция — это люк-невидимка, который сливается с общим интерьером помещения. Именно о нем мы с вами и поговорим.

Содержание статьи

• 1 Удобство и эстетика
• 2 Самостоятельная установка

Удобство и эстетика

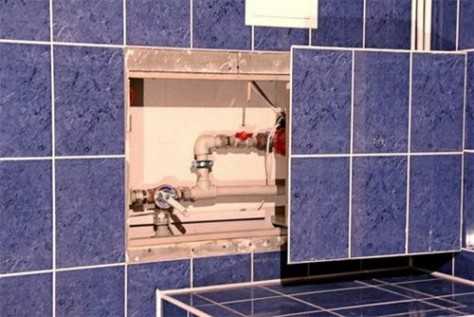

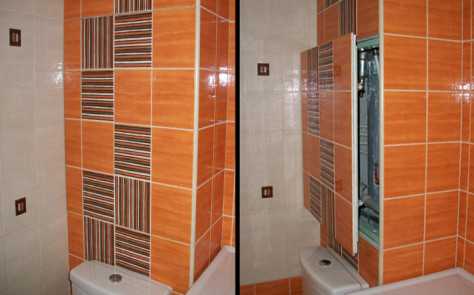

Фото люка-невидимки в туалете

Разумеется, без технических коммуникаций, кранов, счетчиков нормально туалет, как и ванная комната, функционировать не смогут. Но это не означает, что теперь все нужно оставлять на всеобщем обозрении, жертвовать эстетикой во имя открытого доступа к ним. По сути, перед вами стоит задача, которая заключается в необходимости сохранить легкий доступ к коммуникациям, но при этом скрыть их из виду. Возможно ли это? Разумеется. Для этих целей и служит люк. Многие идут достаточно традиционным путем, обшивая неприглядный участок стены гипсокартоном или пластиком, тем самым перекрывают доступ к трубам. Но здесь есть существенный минус — даже наличие небольшого смотрового окна не позволит при необходимости провести ремонт. Следовательно, при возникновении неисправностей придется полностью разрушать конструкцию. А это лишние заботы и затраты.

Люк — это намного более практичное и рациональное решение. По сути, это полноценный ревизионный шкаф, размеры дверок у которых, как правило, составляют 40 на 60 сантиметров. Если вы разбираетесь в размерностях плитки, то это два стандартных кафеля. Достаточно ли будет такого проема для полноценного ремонта? Естественно.

Итак, идея заключается в том, чтобы сделать дверцу, ведущую к коммуникациям, которая сможет слиться с окружающим интерьером. Именно это и называется люком-невидимкой.

Самостоятельная установка

Пожалуй, наиболее сложным в данном деле является математический расчет. Ведь нужно соорудить стенку, которая скроет коммуникации, но при этом предусмотреть наличие самого лючка требуемого размера. В идеальных условиях плитку для ее обшивки резать не придется. Добиться этого можно, просто поринув в математику, сделав небольшие чертежи на бумаге. Если вы все сделаете правильно, ваш люк-невидимка будет максимально незаметным. Процесс монтажа можно разделить на несколько этапов.

1. Для начала нужно рассчитать и разметить начало первого ряда плитки по отношению к люку, после чего приступить к укладке. Как только вся стенка из гипоскартона будет обшита, следует приступать к установке двери.
2. Для дверки вам потребуется элемент влагостойкого гипсокартона, мебельные навесы, система для открытия двери нажатием (Push-система), а также армирующая сетка из капрона, плиточный клей и клей ПВА.
3. Теперь вырезанный элемент гипсокартона устанавливается в проем. Для этого на дверце делаются посадочные отверстия под мебельные навесы по краям. Расстояние должно составлять примерно 100 миллиметров. Прикрутив навесы к листу, делаются замеры ответных частей. Их также фиксируют на раме. Таким образом получается механизм открытия и закрытия дверки.
4. Специальные регулировочные винты на навесах позволяют максимально ровно подогнать дверку в проем, то есть избежать перепадов, заклинивания и прочих неприятностей, характерных для тех же стандартных петель, к примеру, на которые часто устанавливают дверцы.
5. Установка Push-система ничего сложного из себя не представляет. Закрыв дверцу, отметьте требуемое положение при закрытии. Система будет играть роль и упора, который не позволит дверке закрыться глубже, чем нужно. Приняв во внимание толщину двери, система фиксируется простыми саморезами по дереву. Проверьте, насколько эффективно работает механизм, пока вы не приступили к укладке плитки.

Отделка

Разумеется, просто так кафель приклеить к поверхности не получится. Для этого придется предпринять определенные действия, дабы деревянная основа превратилась в продолжение кафельной композиции вашего туалета.

• Первым делом, наклейте на дверку штукатурную сетку из капрона. Для этого обезжирьте поверхность, нанесите слой грунтовки, после чего возьмите шпатель и густой клей ПВА. Нанеся толстый слой материала, подождите около 12 часов, чтобы клей как следует высох;
• Подождав необходимое время, приступайте к нанесению плиточного клея в соответствии с инструкцией. Если вам удалось оклеить плиткой все помещение туалета, вряд ли вы столкнетесь со сложностями в процессе оклеивания маленького люка;
• Очень важно подогнать плитку по размеру, принять во внимание толщину шва, плоскость. Наиболее часто проблемы возникают со стороны установленных навесов, поскольку там порой появляются существенные зазоры. С подобной ситуацией можно столкнуться даже в том случае, если шов удалось сделать идеально;
• Проблема заключается в процессе открытия. Вероятнее всего, открываться дверь будет на несколько сантиметров, после чего кафель попросту упрется в стену. Дабы подобная ситуация не возникала, снимите с тыльной стороны плитки, которая уложена на стене, фаску на сорок пять градусов. На кафеле, который монтирован на дверь, сделайте небольшую фаску, но уже с лицевой стороны. При этом градус должен быть меньше 45, поскольку в противном случае вы рискуете испортить эстетический вид шва;
• Последний этап — это затирка швов и регулировка положения дверцы при необходимости.

Как видите, люк для коммуникаций в туалете сделать не сложно. Не забывайте только о важности грамотного расчета, а также об использовании качественных материалов. Обшивая коммуникации гипсокартоном, убедитесь, что он является влагостойким. Выполнив работу правильно, вы получите в свое распоряжение люк-невидимку, а также легкий доступ ко всем коммуникациям, несмотря на то, что все они окажутся скрытыми от глаз. Где именно расположится люк, будет известно лишь вам. Гостям грамотно обустроенную дверцу придется тщательно поискать.

tavannaya.ru

Люк в туалете под плитку нажимной серии Контур

Для тех, кто стремится создать поистине совершенный интерьер уборной, непременно стоит установить люк в туалете или ванной комнате. После монтажа такая конструкция становится совершенно незаметной, поскольку ее контуры будут полностью сливаться с межплиточными швами.

Люк Контур: сферы применения и основные характеристики

Модель активно используется в случае, когда в помещении имеются спрятанные инженерно-технические системы (счетчики, водопровод, канализация, вентиляция и так далее). Такие люки предназначены для установки под ванной, либо в стены или перегородки из любых материалов и любой толщины. Высокое качество каждого изделия подтверждено свидетельствами. Все люки данной модели изготавливаются в России и имеют гарантию.

Состав комплекта

Достоинства люков Контур

Надежность: люк в туалет данной модели состоит из прочнейшего и в то же время легковесного алюминиевого профиля. Система отличается долговечностью и предусматривает даже ежедневное использование. Комфорт во время использования: каждое изделие оснащено нажимными немецкими замками HAFELE, которые позволяют моментально получить доступ к скрытым коммуникациям для их обслуживания или ремонта. Чтобы открыть или закрыть люк, достаточно лишь нажать на верхнюю часть его дверцы. В свою очередь, специальная металлическая цепочка удерживает крышку люка, не позволяя ей слишком сильно распахиваться. Потайной люк под плитку в туалете будет незаметен.

Гарантия герметичности:

Прорезиненный уплотнитель, расположенный по всему периметру дверцы, защищает люк от попадания влаги. Сама основа устойчива к коррозии и механическим повреждениям. Универсальность: помимо кафеля, на люк можно монтировать иное покрытие (например, стекло, пластик). Однако при этом необходимо учитывать, что декор обязательно должен быть легковесным. Наши консультанты всегда с удовольствием помогут вам выбрать наиболее подходящую модель и размер люка, исходя из индивидуальных характеристик вашей ванной или туалета. Плиточник (даже среднего уровня) без труда установит люк в туалете или в любом другом помещении.

ППК Практика, Москва.

www.lukipodplitku.ru

Люки невидимки под кафельную плитку (18 фото)

Ревизионные сантехнические люки-невидимки под плитку и другие их модели пользуются спросом не первый год. Они позволяют скрыть коммуникации, не мешают регулярно проводить профилактический осмотр, снимать показания водяных счетчиков и выполнять другие работы. Ассортимент подобных конструкций широкий, поэтому не составит труда подобрать модель необходимых размера и цвета.

Чаще всего используются ревизионные люки трех типов:

1. Пластиковые, отличающиеся эстетичностью и невысокой стоимостью. Дизайн у всех предлагаемых моделей практически одинаковый, отличается только размер. Основная часть люков, выпускающихся производителями, имеет белый или серый окрас, который эстетично смотрится на фоне кафельного покрытия. Монтаж люка предельно простой. Готовая конструкция фиксируется саморезами в приготовленное отверстие. Открывается дверца методом надавливания на уголок, практичнее приобретать модели с миниатюрной ручкой.
2. Металлические люки схожи с пластиковыми, но стоимость их выше, долговечны.
3. Ревизионные невидимые люки под плитку — один из наиболее популярных вариантов. Конструкции используются для скрытия от посторонних взглядов водяных счетчиков, стояков. Особенность люков-невидимок в том, что после установки и отделки они не выделяются на фоне общего кафельного покрытия, т. е. совершенно не портят дизайн помещения. После окончания работ отличить дверцу от стены практически невозможно, открыть ее можно надавливанием на уголок. Именно потому невидимые люки под плитку часто еще называются нажимными.

Особенности съемных и распашных люков

Люки-невидимки — лучшее решение для организации удобного доступа к сантехническому оборудованию и коммуникациям в туалете и ванной. После установки дверцу можно легко облицевать плиткой или мозаикой, чтобы она полностью слилась с окружающей обстановкой, ничем не выдавая своего присутствия. Сегодня можно приобрести уже готовые люки, их достаточно только смонтировать на месте. Ничего сложного нет, но предварительно следует выбрать тип дверцы, максимально отвечающий удобству эксплуатации.

Варианты люков для осмотра и ревизии под ванной



Нажимные невидимые люки под плитку могут быть 3 видов:

• со съемной дверцей;
• с дверцей, сдвигающейся при нажатии;
• с распашной дверцей.

В основе конструкции распашной дверцы находятся пространственные двухзвенные петли. Такой люк в большинстве случаев необходим для ревизии труб, счетчиков, бойлеров. Сдвижные дверцы будут отличным вариантом при небольшом пространстве, когда установка распашной конструкции невозможна. Обычно это места под ванной, умывальником, около стен. Чтобы открыть дверцу, достаточно нажать и сдвинуть ее в сторону. Конструкции со съемной дверцей являются самыми простыми и надежными. Никаких петель они не имеют, дверца при необходимости снимается.

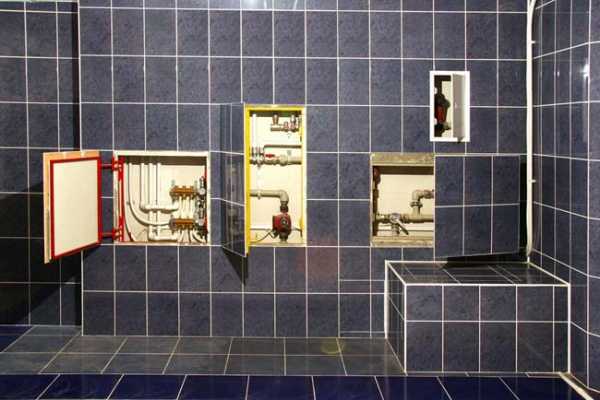

Варианты настенных люков ревизионных

Как сделать ревизионный люк-невидимку?

Можно ли сделать ревизионный люк своими руками? Ничего сложного в этом нет: такая конструкция или собирается «с нуля», или устанавливается готовой. Сборка распашного потайного люка не занимает много времени и не требует специального опыта. Конструкция включает в себя такие элементы, как:

• облегченный каркас-рамка из алюминиевого профиля;
• 2 усиленные алюминиевые петли;
• защелка для дверцы;
• гипсоволоконный лист для дверцы.

Чтобы сделать ревизионный люк своими руками, потребуются следующие материалы и инструменты:

• металлический профиль;
• лист ГВЛ;
• гидроизоляционная пропитка;
• саморезы;
• шуруповерт;
• петли;
• магнитная защелка;
• плиточный клей;
• кафель;
• затирка;
• шпатель;
• металлическая линейка;
• простой карандаш.

Начинать надо с изготовления профильного каркаса, он должен отличаться жесткостью. Для надежности по ширине и длине монтируются закладные (с 2 или 4 сторон). Для рамы используется металлический профиль, его отрезки фиксируются к закладным саморезами. Перед тем как навешивать скрытый люк, необходимо определиться со стороной открывания.

Дверка не должна задевать кафельную плитку, ведь при неосторожном движении быстро появятся сколы и глубокие царапины.

Люк не должен вплотную располагаться к углу. Стандартное расположение — дверка открывается влево или вправо. Возможны варианты, когда она будет подниматься или опускаться. Далее можно прикручивать элементы петель и защелки на каркас.

Дверка собирается из гипсоволоконного листа, пропитанного гидроизоляционными веществами. Сначала готовится прямоугольная рамка, затем к ней прикручивается лист ГВЛ. При сборке необходимо учесть, что люк-невидимка после закрытия должен идти вровень с кафельным покрытием. Это означает, что установленный люк без плиточной отделки будет немного утоплен в стену на глубину, равную толщине слоя плиточного клея и кафеля.

Поверхность конструкции покрывается слоем грунтовки. На обратную сторону раскрытой дверцы навешивается груз, который по весу будет равен массе клея и плитке. В противном случае конструкция будет провисать, ее придется полностью переделывать. Если монтируется уже готовый заводской потайной люк, то в комплекте обычно идет нагрузочный болт.

Нажимной механизм защелки удобнее заблокировать скобой, чтобы во время отделки и высыхания облицовки дверца сохраняла одно положение. Далее выполняется раскрой кафеля. Клей на дверку наносится с небольшим отступом, чтобы его излишки случайно не попали в зазоры между каркасом и дверкой. Затем с использованием пластиковых крестиков-разделителей приклеивается плитка. Сохнуть конструкция должна в закрытом виде, примерно через сутки можно вынуть крестики и затереть швы.

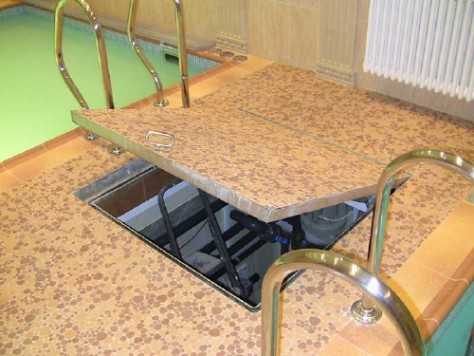

Напольный люк невидимка и просто люк

Потайной люк-невидимка для санузла — отличное решение, позволяющее скрыть коммуникации, нагреватели, трубы. Он подходит практически для любого интерьерного стиля, обеспечивает свободный доступ для обслуживания всех систем.

Ревизионные люки под плитку. Видео

vksplus.ru

Прочный люк в туалете и ванной под плитку: как выбрать?

Прочный люк в туалете под плитку

В туалете, если даже его как-то приукрасить кафелем, все равно присутствие труб и другой сантехники портит общую картину. А ведь для каждого хозяина любое помещение должно выглядеть эстетически воспринимаемым.

Однако без этих технических коммуникаций — труб, кранов, счетчиков – туалет функционировать не может. Но это не значит, что ради свободного доступа к ним стоит жертвовать эстетическим оформлением. Тем более что проблема эта решаема без ущерба для функциональности. И все, что так раздражает, можно легко упрятать под кафельную плитку. Разумеется, перед этим всю эту коммуникацию необходимо обшить гипсокартоном или жестким пластиком. Они же обклеиваются кафелем, что обеспечивает целостность композиции туалетной комнаты и улучшает санитарные условия.

Относительно доступа для снятия показаний с приборов учета, использования запорной аппаратуры, то для этого оставляются проемы, в которые вставляются ревизионные люки. Таким образом, люк в туалете под плитку обеспечивает то же самое, что было до изоляции элементов коммуникаций. Нужно только все правильно рассчитать и подобрать ревизионные люки по размерам, способам их крепления и открывания, а прочность определяется материалом, из которого люки изготавливаются.

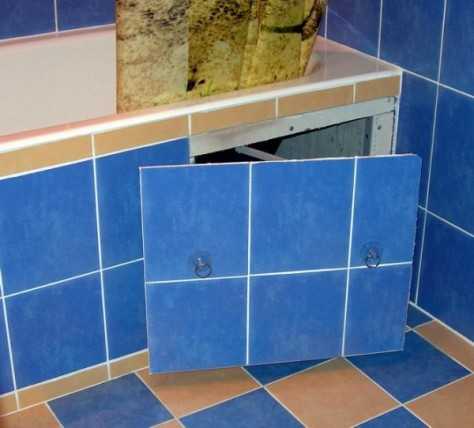

Прочный ревизионный люк под ванной

Ревизионный люк под ванной может быть изготовлен из стали или из алюминия. Стальная конструкция имеет преимущества по запасу прочности, и поэтому такой люк чаще, чем изделия, изготовленные из других материалов, устанавливается в местах с повышенным уровнем влажности и под плитку. Чтобы на них не так сильно воздействовали коррозийные процессы, такие конструкции покрываются специальной порошковой краской. К преимуществам люков, изготовленных из легированной стали можно отнести:

• оснащение распашной дверкой, которая имеет надежную фиксацию и не провисает на петлях;
• для монтажа не используются специальные инструменты, а для самого процесса не требуется специальных навыков;
• люки, встроенные под плитку, дают легкий и оперативный доступ к коммуникациям, а также создают условия герметичности для находящихся внутри узлов;
• возможность комплектации изделия различными видами запорных устройств: присосками или установкой нажимного механизма, что не требует оснащения люков ручками для открывания и закрывания;
• не наносит вреда кафельной плитке, поскольку благодаря конструкции не соприкасается металлическими узлами с поверхностью отделки;
• на дверцы люка укрепляется влагоотталкивающий материал, который не допускает деформации наклеенной на него плитки, а также защищает от коррозийных процессов металлические части люка.

lsismsk.ru

Как сделать ревизионный люк «невидимку» (дверку) под плитку в ванной комнате или туалете своими руками

 О том, что во время ремонта важна любая мелочь необходимо помнить всегда, ведь несущественное может стать «бельмом на вашем глазу». Так может стать и с кафельной  плиткой в ванной или туалете. Вернее даже не с самой плиткой, а смотровой дверкой, на которую будет монтироваться плитка.
 Зачем дверка? Этот вопрос более не для того, чтобы попытаться обойтись без нее, а чтобы еще раз утвердиться в том, что без нее никуда. Дверка будет закрывать все наши коммуникации, приборы учета, запорные аварийные краны и т.д., то есть то, что выглядит не очень приглядно, но до чего нам нужен будет оперативный и регулярный доступ.

Так вот для той самой дверки есть несколько альтернатив. Так можно установить пластиковый лючок и ничего не делать, можно сделать люк – дверку, на которую впоследствии и наклеить ту же самую плитку, что используется на стенах. Именно такой вариант мы и рассмотрим в нашей статье.

 Здесь еще на стадии проектирования потайного люка с плиткой надо помнить о двух важных вещах. Прежде всего, это то, что при открытии люка действительно должен обеспечиваться удобный доступ для управления арматурой и снятия показаний с приборов учета. Также размеры дверки должны обеспечить возможность проведения простого и наиболее вероятного ремонта.  Второе требование заключается в том, что люк желательно выполнить под кратный размер плитки, так чтобы на люке по ширине и длине размещалось целое количество плиток. Сделать это необходимо для того, чтобы не резать плитку, а создать максимально приближенную имитацию того, что вместо люка выложен обычный ряд кафельной плитки. Монтаж потайной люка-дверки под укладку плитки в ванной комнате или туалете Конечно, первоначально необходимо начать с основания, на которое будет укладываться плитка, а также к которому будет крепиться дверка – люк. В качестве основания, как правило, используется и монтируется короб из гипсокартона. Гипсокартон монтируется на направляющий профиль, с помощью саморезов.

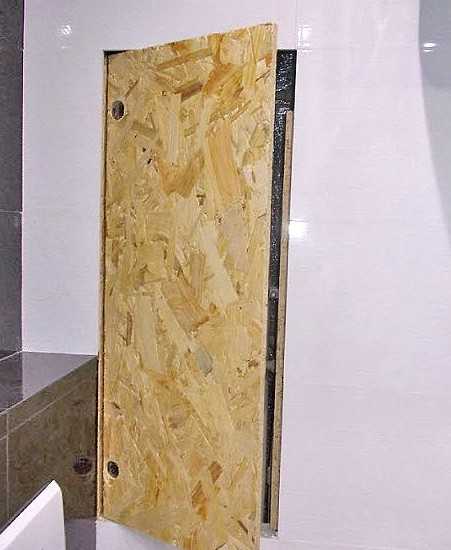

А вот для дверки, гипоскартон не подойдет, так как его прочность будет не высока. Лучше всего, для основания потайного люка, на который будет крепиться плитка, взять фанеру, толщиной 8-10 мм или OSB плиту, что практически тоже самое.
 Фанера люка крепиться с помощью мебельных петель к каркасу выполненному из профиля и по возможности усиленного той же фанерой.

Здесь работа должна быть ювелирной, ведь от точности допусков на размер между рамой люка и крышкой, а проще говоря, от размера щели, будет зависеть, насколько гармонично будет смотреться наш ряд плитки, выложенный на фанеру.

После того, как мы выставили раму и дверку, необходимо обеспечить должную адгезию между плиткой и фанерой, так как на фанеру плитка просто не приклеится, по крайней мере на плиточный клей.

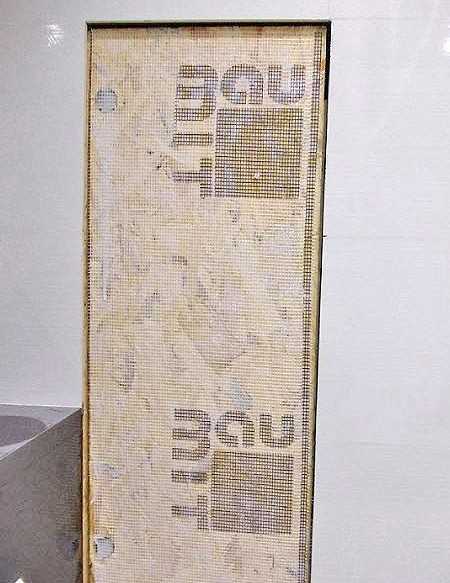

Для этого необходимо взять капроновую сетку и приклеить ее с помощью клея ПВА на фанерную дверцу. Теперь выжидаем пока клей засохнет и можно будет приступить к укладке керамической плитки на дверку. Плитку выкладываем на дверку, чтобы она была заподлицо по уровню с плиткой, уже уложенной на стене.

Швы между плитками на дверки выдерживаем с тем же размером что и на стене и замазываем той же затиркой.

Если швы будут слишком малы, и не обеспечат нормальное открывание дверки, то предварительно необходимо будет снять фаску, на кромке плитки выходящей к петлям.  Теперь для того, чтобы зафиксировать потайную дверку с керамической плиткой в закрытом положении необходимо установить запорный механизм, который бы открывался и закрывался при нажатии на него, через дверку.

Также можно смонтировать магнит с металлической пластинкой на раме и на дверке.  Вот в принципе и все. Теперь ваша потайная дверка будет смотреться куда более элегантно и по месту, нежели покупные пластиковые лючки.

Остается лишь правильно замазать щель герметиком между люком и стеной, а вот о том, как это сделать мы расскажем в другой нашей статье. («Как сделать невидимой щель между кафельной плиткой на люке и стене»).
