Люк скрытого монтажа под плитку – Люк скрытого монтажа своими руками: пошаговые этапы установки. С чего начать и что для это необходимо?

Содержание

Самостоятельная установка скрытого люка

Механические люки-невидимки уже давно стали привычным явлением в отделке ванных комнат и санитарных узлов. Они обеспечивают удобный доступ к контрольно-измерительным приборам, запорной арматуре, ревизиям стояков и прочим функциональным элементам инженерных коммуникаций и, кроме того, конструкция скрытого люка, как и следует из названия, позволяет установить его практически не заметно – т.е. не нарушая геометрию плиточной облицовки и рисунок межплиточных швов.



Для правильной установки люка необходимо не только с точностью расположить его каркас в нише, но и, что гораздо более важно — выполнить качественную и высокоточную укладку плиточной облицовки на зону стены, а также на саму дверцу люка. Ведь для того, чтобы скрытый сантехнический люк стал по-настоящему невидимым — плиточную облицовку необходимо выполнить без разрывов и перекосов в месте его установки, т.е. контур открытия люка должен в точности совпадать с межплиточными швами облицовки, а его плоскость – с плоскостью облицовки.


Категория: Учебник по ремонту
Раздел: Отделочные работы
Глава: Базовая отделка

Инструментарий: Отвертка, карандаш, дрель (шуруповёрт), сверло, штангенциркуль, рулетка, уровень или линейка, шило, кусачки, нож строительный, пассатижи-длинногубцы (утконосы)

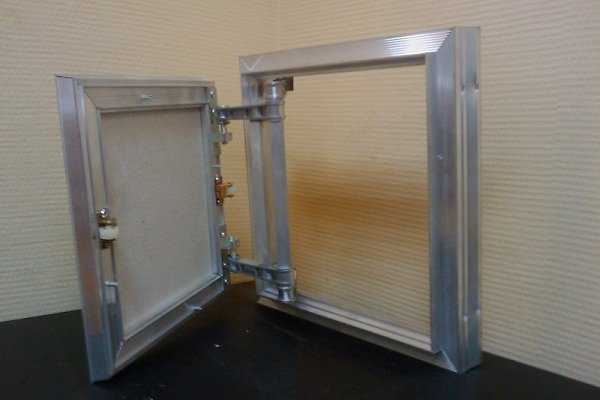

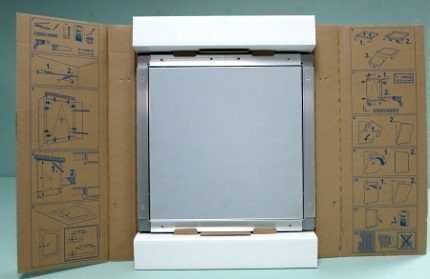

Приобретение люка-невидимки

Перед приобретением люка – определитесь с его размером и способом открывания. Примите во внимание наличие в зоне открытия дверцы сантехнического оборудования, коробов, столешниц, шкафчиков и прочих элементов, которые могут помешать открыть люк после завершения всех ремонтно-отделочных работ. При этом не забывайте, что доступ к оборудованию через дверцу люка должен быть максимально удобным. Сантехнический люк может устанавливаться как с правым так и с левым открыванием дверцы, в случае крайней необходимости – можно использовать открывание вниз. Ознакомьтесь со стандартными типоразмерами люков-невидимок и подберите оптимальный.

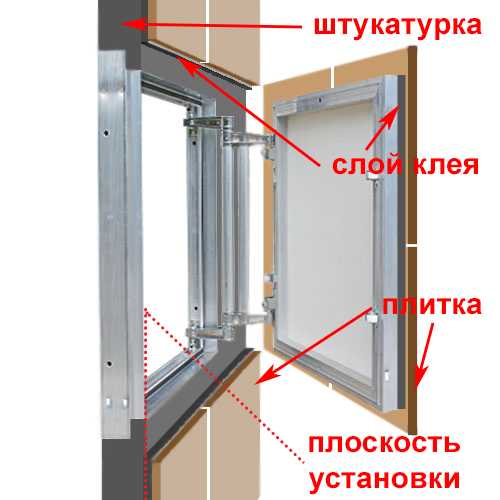

ВАЖНО: Выбирая люк, Вы должны соизмерять его параметры с форматом и способом укладки плитки на опорной стене и дверце люка. Подбирайте плиточный материал грамотно, чтобы избежать подрезки плиток и, как следствие, разочарования в конце работы (рис 1).

Рис 1

Подготовка к работе

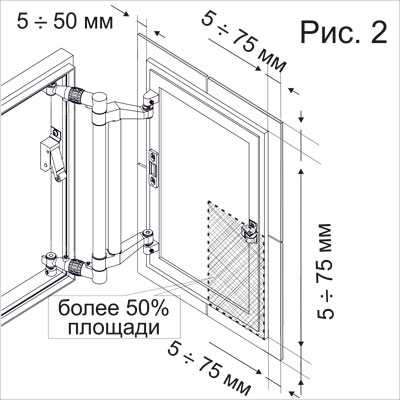

Перед тем, как приступить к установке – в каркасе люка необходимо просверлить крепежные отверстия. Расположение отверстий и их количество зависят от типоразмера люка, от конфигурации опорных элементов, а также от стороны закрепления дверцы (именно она несет большую часть нагрузки). Диаметр отверстий должен быть таким, чтобы рабочая часть крепежного винта (резьба) свободно в него проходила – так Вам будет гораздо удобнее устанавливать люк. Основными опорными сторонами, как правило, являются боковые части каркаса.

Для небольших люков можно использовать три точки закрепления, для средних минимум четыре, для крупногабаритных (тяжелых) люков может понадобиться шесть-восемь опорных точек (рис 2).

Рис 2

Крепеж выбирают, исходя из материала опорных элементов и типа монтажа люка.

Способы монтажа

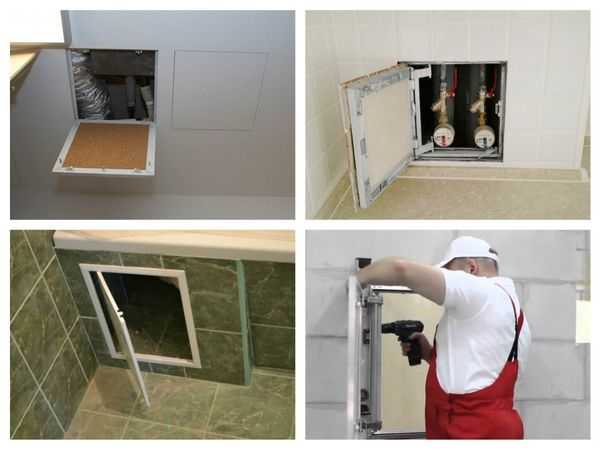

Люки-невидимки монтируются тремя основными способами:

  1. В уже имеющейся стеновой нише;
  2. В нише, возводимой стены;
  3. На каркасе сборной конструкции (в коробе или перегородке).

Установка скрытого люка

Монтаж люка в готовой нише

 — предполагает монтаж каркаса люка непосредственно в нишу уже возведенной стены. Такое часто встречается в квартирах советского периода застройки, где магистральные трубы в санузле, как правило, размещаются за стеной. Этот тип монтажа довольно неудобен – размер и положение ниши приходится подгонять, что не всегда представляется возможным (самовольный демонтаж лотка с магистральными трубами в многоквартирном доме запрещен) – в этом случае сантехнический люк приходится выбирать, исходя из размера ниши.

Процесс монтажа, в данном случае, также довольно затруднителен, причем, основную сложность представляет выравнивание люка.  Облегчить задачу может предварительное выравнивание стенок ниши с помощью цементного ремонтного состава повышенной прочности. Каркас прижимается вплотную к стене наиболее тяжелой стороной (стороной с прикрепленной дверцей), противоположная сторона фиксируется с помощью деревянных клиньев или дополнительной опоры из бруса (рис 3).

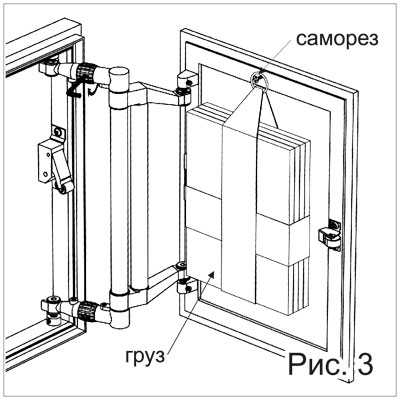

Рис 3

В качестве крепежа применяются шурупы с пластиковыми дюбелями, а также шурупы-саморезы по дереву.

ВАЖНО: Перед монтажом тяжелых люков – дверцу лучше снять, раскрутив гайки на петлях шестигранным ключом (поставляется в комплекте).

Перед фиксацией, произведите разметку: установите люк с проделанными крепежными отверстиями в нишу. Прижмите сторону с дверцей к стене, а после, с помощью дрели или шуруповерта, немного засверлите стену, разметив будущие отверстия. При необходимости (если люк достаточно тяжелый) – люк дополнительно фиксируется сверху и снизу. Уберите люк и высверлите отверстия необходимого диаметра и глубины (в зависимости от типоразмера крепежа), установите в них пластиковые дюбели. Если расстояние от боковой стороны рамы до края ниши с противоположной стороны получилось слишком большим – используйте брус, закрепив его с помощью шурупов. Предварительно засверлите в брусе несколько отверстий и, также как и в случае закрепления рамы люка, разметьте места закрепления с помощью дрели. Установите в стену пластиковые дюбели и зафиксируйте брус шурупами с помощью отвертки или шуруповерта). Если расстояние между каркасом и стеной небольшое можно использовать деревянные клинья, изготовленные из обрезков пиломатериала. Также можно воспользоваться специальными пластиковыми клиньями, применяемыми при установке дверей.

ВАЖНО: Следите, чтобы шляпки шурупов, фиксирующих брус, не совпадали с местами расположения крепежных саморезов на раме люка-невидимки.

Вновь разместите раму люка в нише и закрутите шурупы на несколько оборотов (не затягивая до упора). Сперва, фиксируется тяжелая сторона с дверцей, затем — противоположная. С помощью строительного уровня проконтролируйте положение боковых сторон рамы в нише по вертикали и горизонтали. Затем, используя уровень или правило, проверьте плоскость установки – поверхность люка должна располагаться на одном уровне с базовой отделкой стены (рис 1, 6). В случае, последующего нанесения отделочного слоя — фронтальная сторона люка должна выступать за поверхность стены на величину толщины будущего штукатурного слоя. При необходимости скорректируйте положение рамы, используя дополнительные клинья или бруски. Уменьшить ширину бруска можно с помощью стамески или строительного ножа.

Убедившись, что рама расположена корректно — поочередно затяните все шурупы, надежно зафиксировав люк в нише. Если дверца, ранее, была снята – вновь установите ее и зафиксируйте гайками с помощью ключа или пассатижей. После этого, закрутите в поверхность дверцы один или два самореза, изготовив временные ручки.

Закройте люк, и аккуратно откройте его вновь, если дверца закрывается слишком туго – раскрутите винты прижимных роликов, сдвиньте их внутрь, после чего – вновь затяните винты. Если дверца болтается — аналогичным образом сместите прижимные ролики наружу.

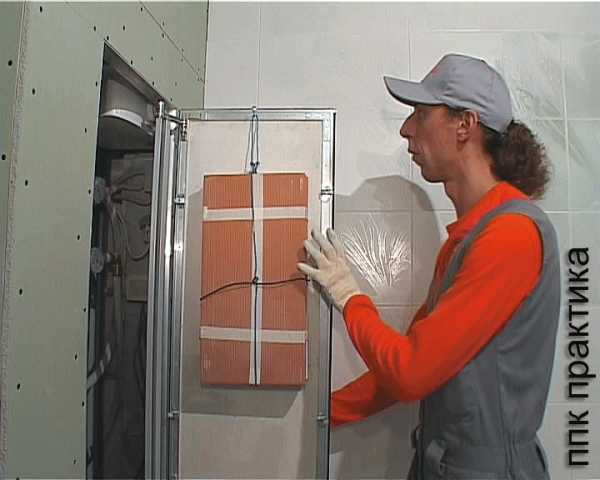

Монтаж люка в возводимой нише – наиболее надежный вариант установки. Монолитная стена прочна и не подвержена деформациям – т.е. плиточная облицовка будет более долговечной. Такой способ монтажа очень часто используется в частных домах. Размер и положение люка могут быть выбраны, исходя из Вашего удобства, а не в силу необходимости. Люк-невидимка размещается в готовой нише способом, описанным выше (рис 4).

Рис 4

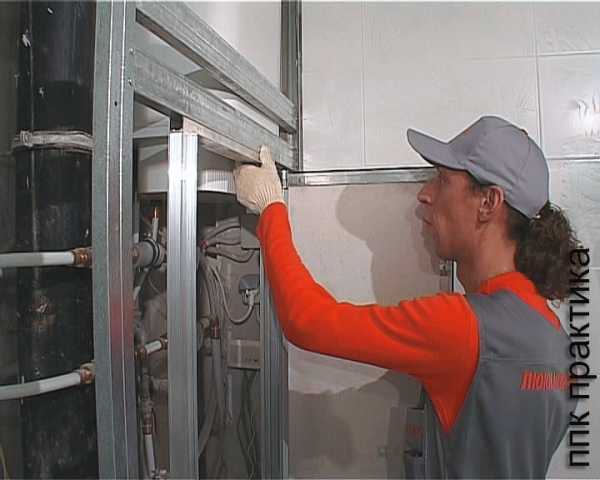

Закрепление люка на каркасе сборной конструкции – также довольно удобный способ монтажа. Конструкции коробов и перегородок из металлического профиля и ГКЛВ не слишком устойчивы и склонны к деформациям, что делает плиточную облицовку менее надежной, в сравнении с облицовками монолитных стен, однако, легкость возведения, выбор оптимального расположения и размера люка, а также возможность скорректировать его положение даже после сборки каркаса и его обшивки листами гипсокартона – могут перевесить все недостатки.

Данный способ широко применяется в современных новостройках, с его помощью можно устанавливать скрытые люки практически в любом месте — на экранах ванных, сантехнических коробах, перегородках и т.д. Опорные профили под люк следует располагать с обеих сторон его каркаса, а, в случае применения тяжелых крупногабаритных люков – дополнительно снизу и сверху люка (рис 5).

Рис 5

Монтаж принципиально не отличается от методики приведенной выше, однако, выполняется намного быстрее — фиксация осуществляется непосредственно к металлическому профилю. Для закрепления каркаса применяют шурупы-саморезы по металлу (частый шаг резьбы).

Укладка плитки

1 этап

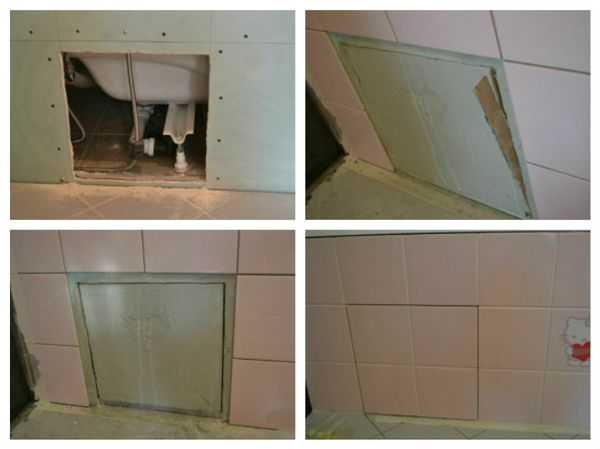

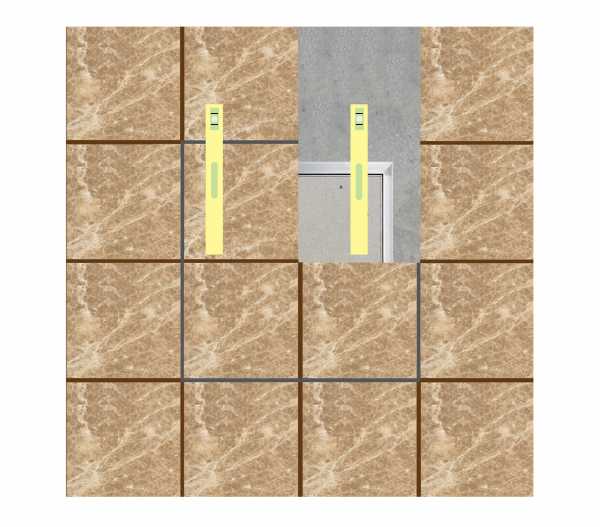

Плитка укладывается на поверхность стены вокруг дверцы люка, при этом, отступы от нее с разных сторон не обязательно должны быть равными. Главное, чтобы плитка укладываемая на дверцу заходила на ее поверхность как минимум на 2/3 (рис 1, 6).

Рис 6

2 этап

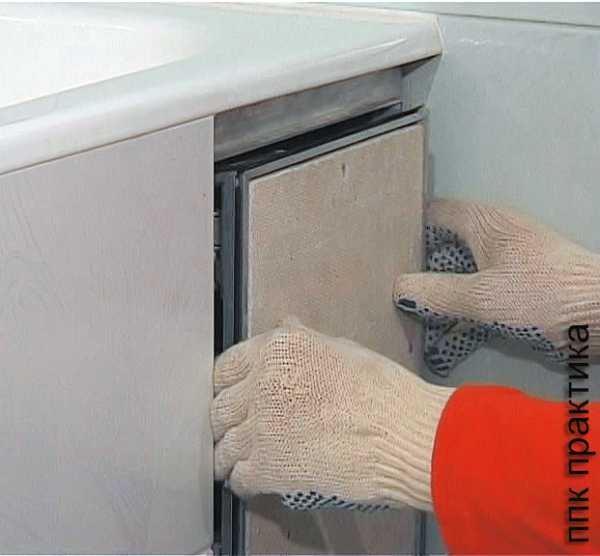

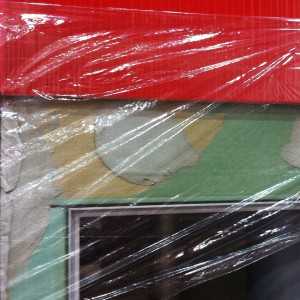

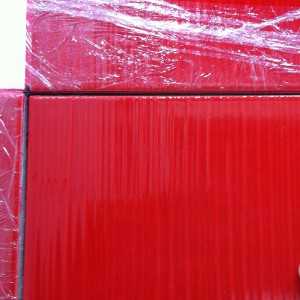

Откройте люк и подложите под его дверцу пленку. Закройте дверцу. Пленка должна покрыть всю поверхность стены, кроме дверцы. Выкрутите временные шурупы-саморезы с лицевой стороны дверцы.

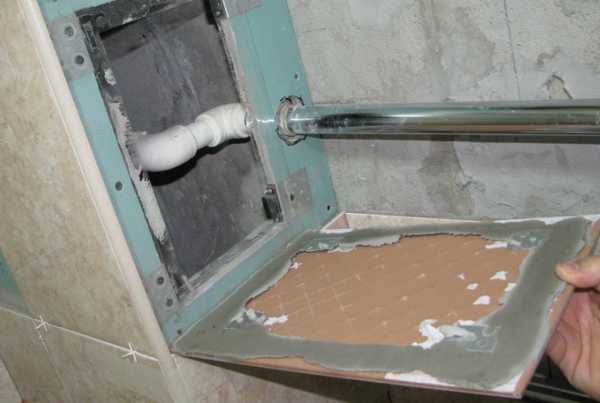

Нанесите клей на поверхность дверцы, после чего, наклейте на нее плитки точно так же, как и на этапе облицовки стены (соблюдая плоскость укладки и межплиточный интервал).

Когда клеевой состав высохнет, и плитка будет надежно зафиксирована на дверце — аккуратно откройте дверцу с помощью присосок (поставляются в комплекте с люком), снимите пленку и удалите излишки клея с внутренней стороны плиток, а также — с поверхности стены под дверцей.

Корректировка положения дверцы

Для того, чтобы устранить перекосы и добиться равномерной ширины межплиточного шва по всему периметру люка, Вам может потребоваться выполнить корректировку положения дверцы: немного ослабьте гайки на верхней и нижней петлях, затем, с помощью шестигранного ключа, добейтесь правильного положения дверцы, вкручивая (выкручивая) опорные винты петель. Скорректировав положение дверцы, вновь затяните гайки.

Обязательно смажьте петли. Можно использовать универсальную смазку типа «Литол».

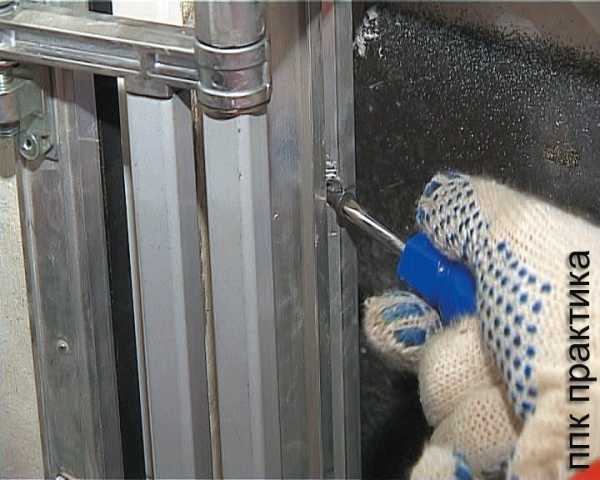

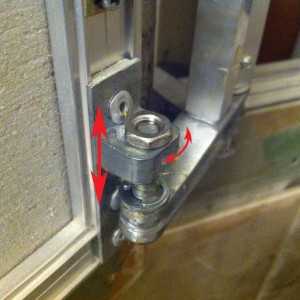

Если люк закрывается слишком туго, либо, наоборот, болтается — отрегулируйте положение прижимных роликов с помощью крестовой отвертки.



interyerum.ru

Как не допустить ошибок при установке люка невидимки под плитку, на личном опыте

Вы наверняка задумывались и задавали себе вопрос: Как сделать свой интерьер ванной комнаты или туалета не похожим на другие?  Как спрятать коммуникации и при этом чтобы они были легкодоступны? Ответ очень прост — это установка люка невидимку под плитку.

Хочу на личном примере показать весь процесс: от выбора люка, установки и финальной стадии — герметизации швов.

Ну что, Вы,  готовы, тогда начинаем.

Выбор люка невидимки под плитку

Самый важный этап — это выбор размеров будущего люка невидимки. А выбирается он по размерам облицовочной плитки, которая будет укладываться на стены в помещении. Необходимо, чтобы приклеиваемая плитка не выходила за размеры дверцы люка более чем на 5 см со стороны петли и не более 7 см с остальных сторон. А площадь приклеивания каждой плитки должна быть более 60 %.

Рассмотри выбор люка на моем примере: для установки был выбран люк невидимка под плитку «ФОРМАТ-Н» серии «КН», для облицовки стен в туалете была выбрана плитка Керамин коллекция Сдудио, размер плитки составляет 400х275 мм, плитка будет укладываться горизонтально.  Для свободного доступа к кранам и счетчикам проем, в моем случае, должен быть не менее 300х400 мм. Исходя из этих данных мне подошел люк КН 40-50 габаритные размеры которого составляют 400х500 мм, а размер дверцы люка 350х450. Чтобы наглядно было все понятно см. рис.1

Рис.1. Раскладка плитки на дверце люка

В моем случае плитка выступает слева и справа всего на 25 мм,  сверху и снизу на 51 мм, а площадь приклеивания плитки составило более 60%, следовательно выбранный люк подходит по всем размерам.

Установка люка невидимки

Для правильной установки люка невидимки необходимо сделать минимальный проект, что позволит сэкономить деньги и время на переделку, как было в моем случае, но об этом позже…

Минимальный проект должен содержать:

  1. Выбрать плитку и соответственно люк;
  2. Прорисовать раскладку плитки на той стене куда устанавливается люк невидимка, чтобы не было узких подрезов плитки по краям стены;
  3. Исходя из раскладки плитки и размеров люка — прорисовать, как будут проходить коммуникации (вентили и счетчики воды) , чтобы к ним был удобный доступ;
  4. Прорисовать, как будут располагаться металлический профиль, на который будет закреплен люк, а в дальнейшем листы гипсокартона;
  5. Проставить размеры установки люка относительно пола и стен помещения.

Вот мой проект рис.2, для удобства проектирования он был сделан в программе SketchUP.

Рис.2. Проект с размещением всех элементов конструкции, раскладка плитки и основные размеры монтажа.

А теперь по поводу моей ошибки, разводка и монтаж труб водоснабжения были сделаны без предварительного проекта и когда я начал устанавливать люк невидимку с учетом раскладки плитки, то оказалось что один кран и счетчик воды находятся в не зоны доступа люка. Поэтому пришлось переделывать разводку труб, чтобы все краны и счетчики были в зоне доступа. Теперь вы понимаете на сколько важно иметь проект!

Ещё несколько фотографий во время монтажа люка невидимки под плитку:

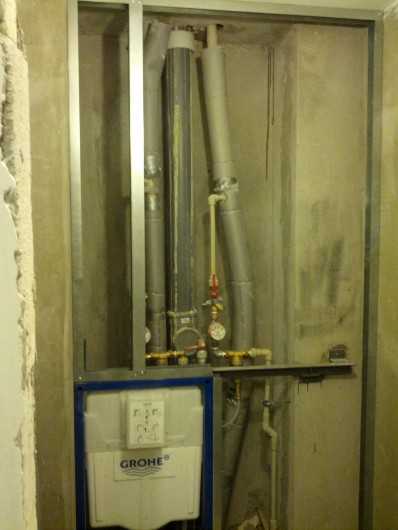

Рис. 3. Проем в который будет устанавливаться люк невидимка

Рис. 4. Усыновлены металлические профили и на них закреплен люк невидимка

Для жесткости крепления люка рекомендую заложить бруски в металлический профиль

Рис. 5. Вид из люка

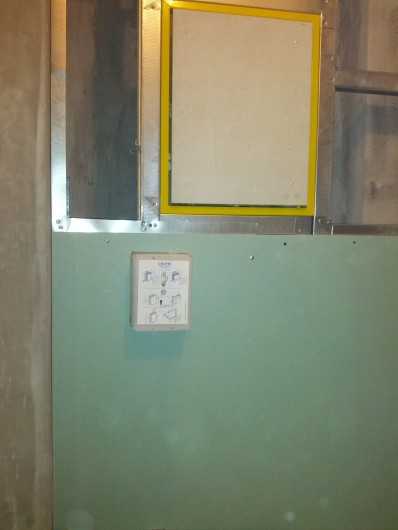

Рис. 6. Зашиваем всю конструкцию гипсокартоном

Чем клеить плитку к люку

Так как при установке ревизионного люка мы выставляем его по одной плоскости со стеной из гипсокартона, то и клеить плитку необходимо на плиточный клей, чтобы в дальнейшем поверхность всей стены облицованной плиткой находилась в одной плоскости.

На практике, плитка приклеенная плиточным клеем к люку, от нажатий и открывания люка начинает отклеиваться. После второго приклеивания на плиточный клей она снова отвалилась, было принято решение приклеить её при помощи жидких гвоздей, наклеив на старый слой плиточного клея.

Рис. 7. Вид стены после облицовки плиткой

Рис.8. Приоткрытая дверца люка

Герметизация швов по периметру люка невидимки

После затирки швов плитки фугой необходимо сделать герметизацию швов люка, чтобы вся стена выглядела одним целым.

Для герметизации шва нам понадобится:

Рис. 9. Необходимые инструменты

  1. Силиконовый герметик белого цвета;
  2. Ножницы;
  3. Малярный скотч;
  4. Пульверизатор с мыльным раствором;
  5. Кисточка с деревянной ручкой;
  6. Обойный нож.

Первым делом необходимо, по периметру с обеих сторон люка, обклеить шов  монтажным скотчем, как показано на рис. 10. Скотч необходимо приклеивать максимально близко к кромке плитки, чтобы в дальнейшем герметик не попал на лицевую часть плитки.

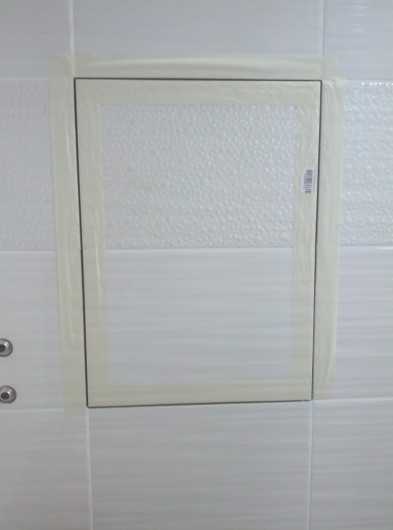

Рис. 10. Шов люка обклеенный монтажным скотчем

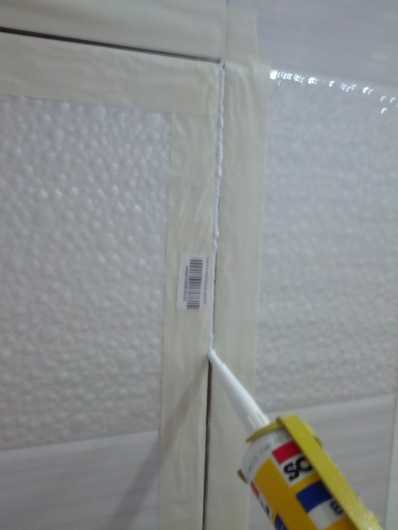

Следующим этапом заполняем шов силиконовым герметиком, таким образом чтобы силикон заполнял всю глубину шва, см. рис.11.

Рис. 11. Заполнение шва силиконовым герметиком

В результате получаем вот такую картинку

Рис. 12. Шов полностью заполнен герметиком

Чтобы силиконовый герметик не оставлял лишних следов на плитке обработаем всю поверхность мыльным раствором из пульверизатора

Рис. 13. Обработка швов мыльным раствором

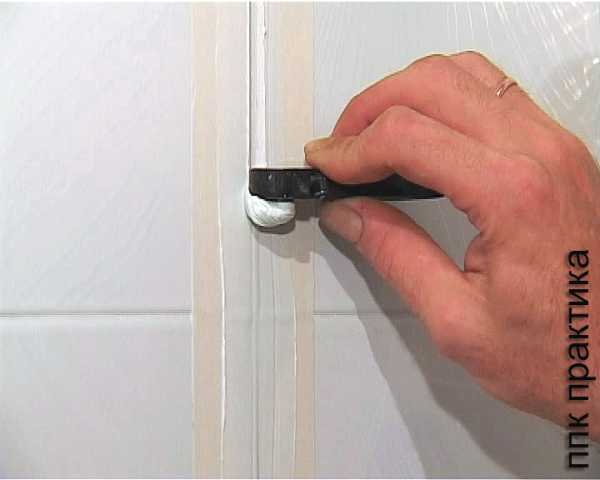

Далее необходимо удалить лишний герметик со шва и придать ему округлую форму, как у остальных швов плитки на стене. Для этого я использовал кисточку с закругленной ручкой. Обмакиваем её в мыльный раствор, чтобы герметик не приклеивался к поверхности ручки и медленно проводим по всему периметру люка, см.рис. 14.

Рис. 14. Удаление излишков герметика

Далее, не дожидаясь пока высохнет герметик, необходимо удалить малярный скотч с поверхности плитки, см. рис.15.

Рис. 15. Удаление малярного скотча

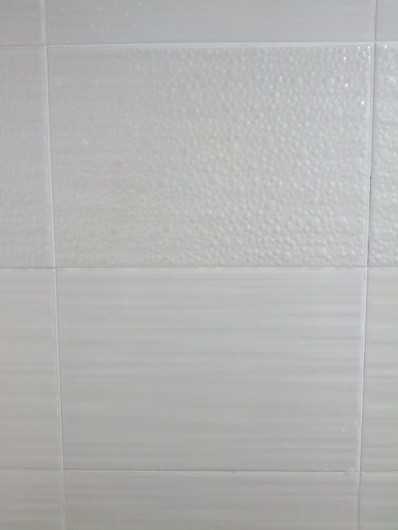

В результате мы получаем красивый и незаметный шов по всему периметру нашего люка.

Рис. 16. Шов невидимка

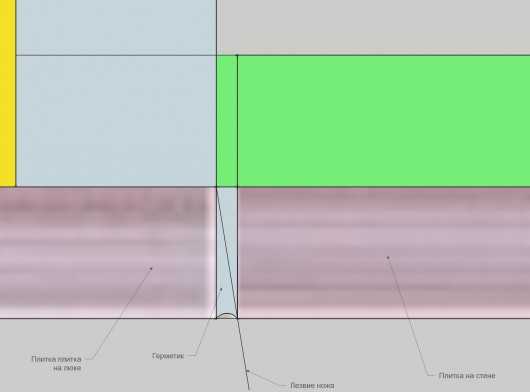

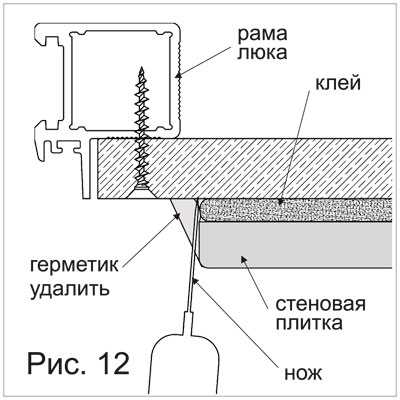

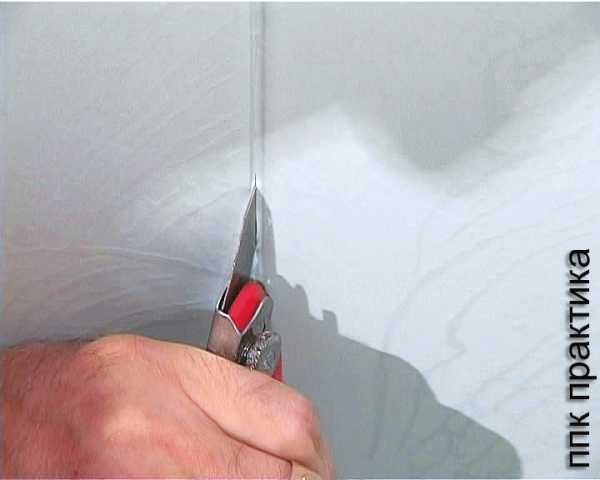

Заключительным этапом, чтобы люк открывался, необходимо обойным ножом, под углом 45 ° прорезать герметик на всю глубину шва, как показано на рис. 17.

Рис. 17. Разрезание герметика

Финальный вид туалета, где наш люк невидимка скрывается на стене

Рис. 18. Финальная стадия туалета

internethome.info

Ревизионный люки под плитку: особенности выбора и установки

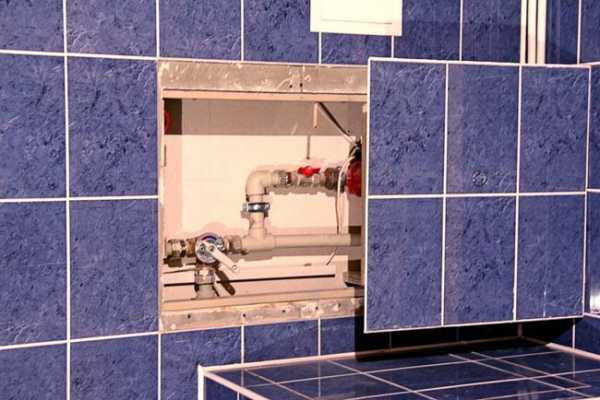

В туалете и ванной комнате проходит немало коммуникаций, требующие в регулярном уходе. Учитывая, что стены в этих помещениях чаще всего обрабатываются кафелем, необходимо предусмотреть место для установки ревизионного окошка.

Сегодня люки под плитку приобрели самый разный вид. Предлагаем подробнее ознакомиться с разновидностями этого предмета.

Разновидности

Одна из разновидностей – люк невидимка под плитку (скрытый). Это оборудование различается по:

  • месторасположению – настенные, напольные, потолочные;
  • технологии облицовки – под керамику, мозаику, мрамор;
  • способу закрывания/открывания – распашные, съемные, пружинные, раздвижные.

Рассмотрим основные их особенности.

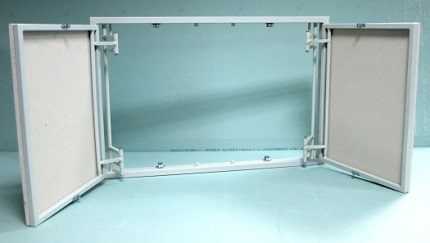

Распашные

Устройства имеют одну или две распашные дверцы. Они крепятся к раме шарнирными петлями скрытого типа.
Поэтому, когда они закрыты, петли практически не видны. Принцип закрывания разный:

  1. На магнитах.
  2. На роликово-клинковой защелке.
  3. На присосках.

Среди положительных сторон можно выделить простую установку, низкую цену и удобный доступ ко всем коммуникациям. Есть и отрицательные стороны. Например, в открытом положении требуется немало места для распашной дверцы.

Совет!

Устройство на присосках возможно использование только для плитки с гладкой поверхностью. Если плитка имеет рельеф, то полного закрывания достичь не получиться.

Сдвижные

Здесь используются трехзвенные петли, посредством которых створки в открытом положении двигаются параллельно стене. Если имеются труднодоступные места, это идеальное решение.

Среди положительных сторон ярко выделяются:

  1. Несложный монтаж.
  2. Свободный доступ ко всем коммуникациям при открытии.
  3. Легко открывать/закрывать.
  4. Возможность установки в стесненных местах.

Есть и минусы, например, менее износостойкие. Механизм открывания износится быстрее чем у распашных моделей. Если смотровое отверстие большое, то возникают затруднения при установке. При постоянном открывании/закрывании створки образуется люфт.

Нажимные

В основе механизма для открывания используются пружины. Открывается такой люк небольшим нажимным усилием руки.

Выделяется ряд положительных сторон такого решения:

  1. Нет необходимости в креплении ручек и подобных предметов.
  2. Идеально сочетается с гладкой и рельефной плиткой.
  3. Отличается повышенной шумоизоляцией.
  4. Нажимной люк оборудован газовыми амортизаторами, обеспечивающие открывание в автоматическом режиме.

Важно! Если при установке допустить малейшую неточность, то дверцы будут иметь люфт.

Откидные

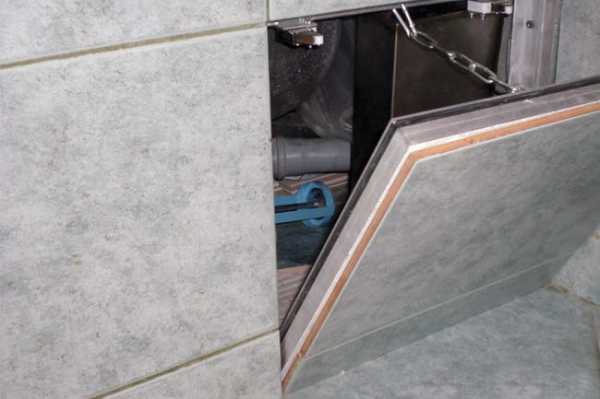

Если в ванной или туалете есть труднодоступные места, для обслуживания коммуникацией отлично подойдут откидные модели. Дверцы монтируются к каркасу из металла на цепочке с карабином.

Наличье магнита гарантирует хорошее закрывание. При очередном обслуживании крышка полностью снимается.

Люк невидимка – что это?

Подобное оборудование имеет каркас, обычно выполненный из стали. Исходя из его вида, монтируется люк в потолок, пол или стену. Дверца конструкции облицовывается плиткой, что позволяет замаскировать ее.

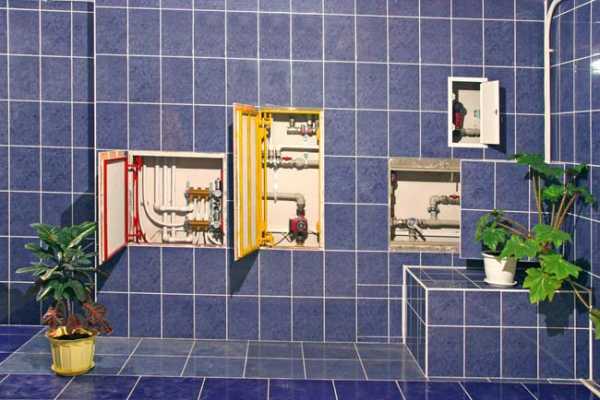

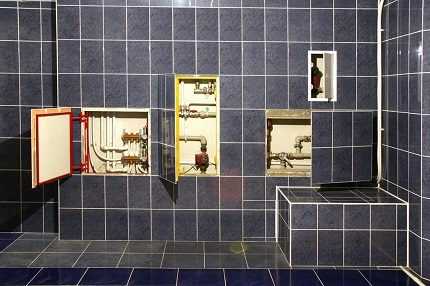

Смотровые люки под плитку успешно маскируют такие коммуникации:

  1. Вентиляцию.
  2. Водопровод.
  3. Канализацию.
  4. Электрооборудование.
  5. Места хранений с полочками и нишами.

Не так давно с успехом использовался люк с незамаскированной дверцей. Они изготавливаются из пластика или металла. Но по внешним характеристикам гораздо уступают более современному решению. Благодаря этому отделка помещения имеет визуальную целостность.

Какой он должен быть

К этому предмету предъявляются серьезные требования, особенно когда речь идет о напольном люке. Он должен выдерживать вес облицовки и справляться с возникающим давлением при ходьбе. Так, крышка ведущая в подвал должна быть прочной, иметь жесткий каркас, надежные петли.

Люки для пола под плитку должны соответствовать следующим требованиям:

  1. Теплоизоляция.
  2. Звукоизоляция.
  3. Небольшой вес.

Если подвал не отапливается, через ляду не должны проходить потоки холодного воздуха. Зачастую в подвале устанавливается сантехническое оборудование, например, насосная станция. При ее работе, издающий шум не должен проникать в жилое помещение.

Если крышка имеет большой вес без кафеля, то представьте насколько сложно ее будет поднять уже с облицованной плиткой. Поэтому изначально каркас и крышка не должны быть тяжеловесными.

Не стоит жертвовать ее габаритами. Они должны быть достаточными для удобной эвакуации. Еще одно важное требование – возможность скрыть крышку в общем рисунке облицованной плиткой пола.

То есть должны совпадать швы, рисунок, ширина и цвет. В таком случае это устройство не будет выпадать из общей картины и портить весь интерьер. Учитывая это, необходимо заранее знать размеры плитки и ревизионного окошка на пол.

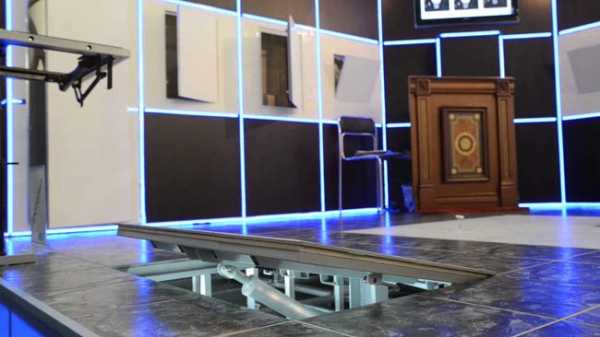

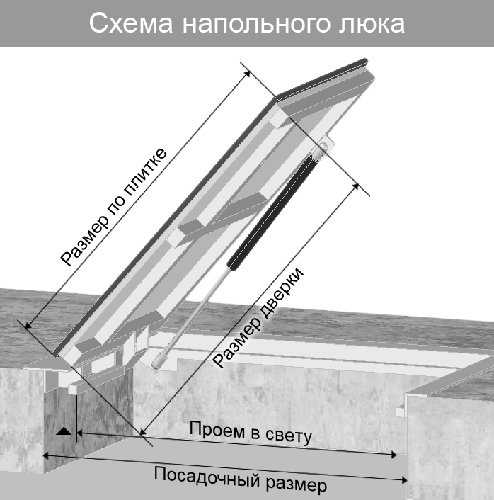

Монтаж люка на пол

Люки для пола под плитку устанавливаются по следующей схеме:

Хорошо подготавливается проем. Все стороны должны обладать правильной геометрической формой и иметь твердое основание. Если края будут осыпаться, то крепление люка будет непрочным.

  1. Форма проема должна соответствовать выбранной модели квадрат или прямоугольник.
  2. Чтобы не повредить дверцу, рекомендуется снять ее с петель.
  3. В раме имеются монтажные отверстия. Крепление рамы осуществляется дюбелями или саморезами.
  4. Перед финальным креплением рамы, поставьте на петли дверцу и проверьте качество открывания/закрывания. В закрытом положении не должно быть никаких щелей.

Когда фиксация каркаса завершена, крышку люка можно установить на петли и закрыть. Следующий этап – укладка плитки на лючок.

Особенности кладки кафеля на люк

Для начала поверхность ляды необходимо подготовить. На нее следует уложить равномерный слой цементного плиточного клея. Сверху нее укладывается армирующая сетка. Этот слой должен хорошо отвердеть. Только после этого допускается укладка кафеля.

Процесс кладки плитки выглядит следующим образом:

  1. Приготавливаете клеящий состав.
  2. На плитку клей наносите при помощи простого шпателя и с зубчиками. Сначала разравниваете ровным, а остатки снимаете зубчатым.
  3. Прикладываете плитку к углу крышки.
  4. Наружные кромки должны быть заподлицо краю крышки.
  5. Обязательно проверяете горизонтальность уровнем.
  6. Следующую плитку кладете рядом таким же способом.
  7. Используя пластиковые крестики, сразу формируете одинаковый шов между плиткой.
  8. Излишки клея в швах следует сразу удалить, так как стыки заполняются специальной затиркой.

Совет!

Помните, рисунок и шов уложенного кафеля на люк должен совпадать со всей напольной кладкой. Поэтому хорошо, если размер крышки будет равен размеру равного количества цельных плиток. В случае подрезки, соблюдение общего рисунка достичь не получиться.



Когда клей засох, выполняется затирка всех стыков. Также устанавливается отверстия для доступа к замку и ручке. Эти отверстия закрываются декоративной заглушкой.

Заглушка не должна сильно торчать, иначе при ходьбе за нее будут постоянно цепляться. Если напольный люк с амортизаторами и пружинным механизмом, то никаких ручек вовсе не нужно.

Что касается установки на стену, то принцип работы практически тот же. Одно из отличий сводиться к тому, что люк монтируется в вертикальном положении. Поэтому перечисленные здесь советы также применимы и к этой работе.

Заключение
Рассмотрев вопрос о том, как установить люк под плитку своими руками, можно приступать непосредственно к работе. Предварительно подберите правильный вид устройства и его размер. Это позволит красиво вписать его в общую картину стены или пола. В дополнении к этому материалу предлагаем просмотр подготовленного видеоматериала, который может закрепить предоставленную теорию:

Особенности монтажа пластмассового люка невидимки, а так же плохие и хорошие стороны данной конструкции — видео

Как правильно выбрать люк невидимку под плитку — видео рекомендации

obplitke.ru

Установка ревизионного люка под плитку своими руками

Отделку ванной комнаты керамической плиткой производят так, чтобы бытовые магистрали были максимально скрыты, поэтому их прячут в коробы из гипсокартона или закрывают в нишах кирпичом, после чего устроенные оболочки облицовывают кафелем. Однако на магистралях расположена запорная арматура, счётчики и измерительные приборы, на системе канализации – ревизионные форточки, которые требуют контроля и обслуживания.

Чтобы сохранить доступ к этим устройствам, в облицованной плиткой оболочке устанавливают ревизионные люки, размер которых обуславливается удобством обслуживания скрытых перегородкой узлов. Таких люков в ванной может быть несколько, эстетичности отделке помещения они не добавляют, поэтому стремление жильцов сделать их не видимыми естественно.


Люки данного вида состоят из рамы, которая опирается на стены и дверей

Кроме того, от качества установки ревизионного люка зависит техническое состояние скрытых устройств, поэтому требования, предъявляемые к выполнению этого вида работ, высоки. Однако, имея навыки выполнения ремонтных работ в быту и зная технологию монтажа люка — «невидимки», можно смонтировать его своими руками.

Чтобы сделать это правильно, рассмотрим следующие детали, связанные с монтажом люка:

  • составные части и механизмы;
  • необходимые характеристики потайного люка;
  • виды ревизионных люков;
  • подготовка места установки;
  • монтаж люка — «невидимки»;
  • облицовка плиткой.

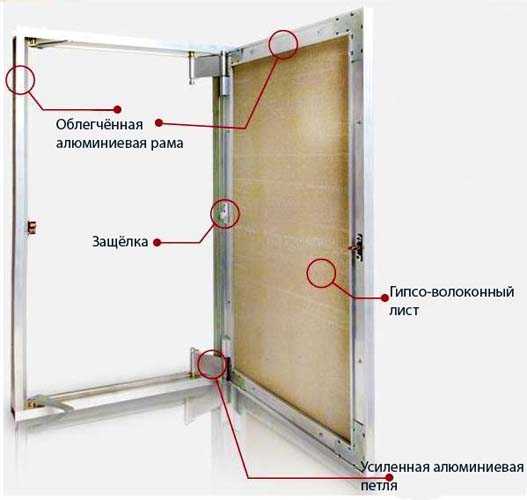

Составные части и механизмы

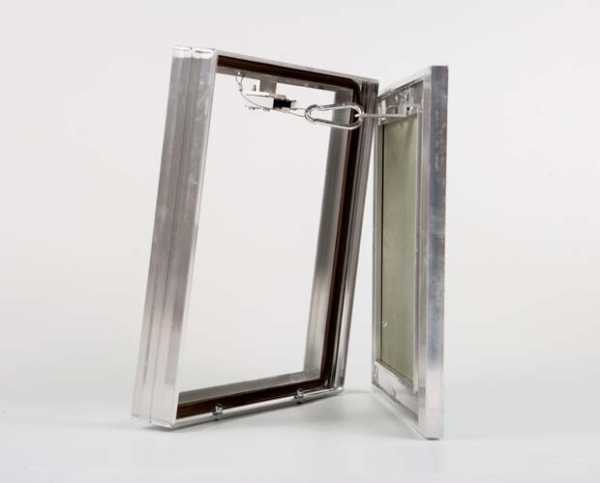

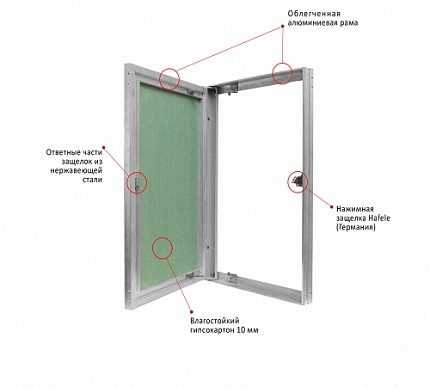

Ревизионный люк, независимо от конструкции, представляют собой устройство, состоящее из следующих деталей:

  • металлическая рама-коробка с крепёжно-регулировочной системой;
  • специальные петли потайного исполнения;
  • наружная подвижная створка из гидрофобного материала на металлическом каркасе;
  • уплотнительная прокладка из резины или каучука по периметру коробки;
  • запорное устройство-защелка для плотного примыкания створки к коробке.

Ревизионные люки отличаются по применяемому материалу, по размерам, расположению, конструкции открытия и закрытия

От качества исполнения каждой детали и их сборки зависит работа механизма в целом, поэтому при покупке необходим тщательный визуальный осмотр люка и проверка действия подвижных узлов.

Необходимые характеристики потайного люка

Устройство установленного ревизионного люка, на первый взгляд, не отличается сложностью – отделанная плиткой подвижная створка в стене, открывающая доступ к узлам коммуникаций. Но эта конструкция должна отвечать следующим требованиям:

  • прочность и точность сопряжения деталей – в зависимости от предназначения, размеры люка и, соответственно, вес могут быть значительны;
  • герметичность – при закрытом положении дверцы скрытые механизмы и контрольно-измерительные приборы должны быть изолированы от воды снаружи;
  • точность геометрии исполнения – необходимое условие скрытости расположения устройства после облицовки керамикой.

Потайные люки производятся из металла и крепятся на экран с помощью саморезов или дюбелей

Несоответствие изделия предъявляемым требованиям чревато выходом из строя скрытых механизмов, обрушением конструкции и потерей эстетичности отделки помещения.

Необходимо соизмерять несущую способность перегородки с весом монтируемого люка — «невидимки» — тяжёлая конструкция не может монтироваться в нишу из гипсокартона без надёжного крепления к прочным основаниям.

Виды ревизионных люков

Распашные

Створка устройства такой конструкции при открывании подаётся всей площадью по направлению от стены, а затем распахивается на петлях. В большинстве случаев в таких конструкциях для фиксации дверцы используются присоски или магниты, но встречаются изделия и с магнитно-нажимным, поворотным или пружинным механизмом. Распашные люки монтируются в вертикальных основаниях, за которыми имеется достаточно места для размещения системы петель. Установка устройств такого типа проще монтажа люков других видов, поэтому возможна своими руками. Кроме того, приобретение изделия этой конструкции не требует значительных расходов.

Распашной ревизионный люк

Сдвижные

Особенностью конструкции является использование трехфазных петель, обеспечивающих движение створки сначала плашмя в сторону пользователя, а затем в сторону – параллельно стене, напоминая траекторию движения двери шкафа-купе. В сдвижных люках для фиксации створки обычно используются присоски, но могут быть использованы и роликовые или магнитные замки. Применение петель с компактной траекторией движения створки, позволяет размещать эти люки в стенах за мебелью или бытовой техникой. Стоимость такой конструкции выше, но в популярности применения она не уступает изделиям распашного типа.

Сдвижной ревизионный люк

Люк — «невидимка» нажимного действия

Открывание-закрывание створки таких устройств производится механизмом пружинного типа, который срабатывает при нажатии на дверцу. Замок пружинного типа обеспечивает наиболее плотную фиксацию створки после закрытия.

Нажимной ревизионный люк

Потайные люки нажимного действия наиболее популярны, так как, в отличие от створок с присосками, одинаково хорошо действуют и на гладких поверхностях, и на основаниях, облицованных мозаикой или рифлёным кафелем. Ревизионными люками нажимного действия можно оборудовать любые измерительные приборы и вспомогательные механизмы, открытое расположение которых вредит эстетичности отделки помещения.

Подготовка места установки

Подготовка основания к установке скрытой технологической дверцы зависит от материала перегородки. Кроме того, размер люка должен быть привязан к его технологическому предназначению, габаритам основания и формату кафеля, которым в дальнейшем будет отделана стена. Поэтому сооружение перегородки начинают тогда, когда эти вопросы решены, и размеры люка известны, чтобы разметку расположения устройства выполнить правильно.

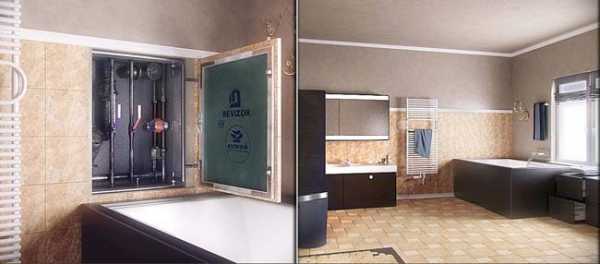

Сантехнический люк обеспечивает комфортный доступ к инженерному оборудованию

Если основание – кирпичная или каменная кладка, то в ней при сооружении необходимо устроить монтажный проём размерами на 2-3 сантиметра больше габаритов коробки, что позволит в дальнейшем при монтаже люка выставить его правильное положение с помощью регулировочных винтов. К монтажу устройства приступают не ранее, чем через неделю после окончания кладки.

Если перегородка будет выполнена из ГКЛ (гипсокартонный лист), то монтаж люка должен быть предусмотрен на стадии сооружения каркаса под гипсовое основание. В конструкции каркаса из того же несущего материала выполняют жёстко связанное с основным скелетом гнездо-обойму под установку потайного люка. Между обоймой и коробкой также предусматривают зазоры в 1-2 см для регулировки изделия при монтаже. После окончания монтажа каркаса выполняют обшивку перегородки гипсокартоном.

Монтаж люка – «невидимки»

При установке в проём кирпичной стены коробка с лючком вставляется в проектную нишу и временно фиксируется деревянными клиньями. На торцы сторон проёма по монтажным отверстиям коробки наносятся отметки для сверления, после чего устройство извлекается из гнезда, по отметкам сверлятся отверстия и в них вколачиваются пластмассовые дупели. Люк – «невидимка» устанавливается в проём, и его коробка в местах установки дупелей крепится к стене саморезами. Правильность монтажа изделия проверяется в трёх плоскостях пузырьковым уровнем и корректируется натяжением саморезов.

Сантехнический люк-невидимка для ванной чаще всего замаскирован под кафель

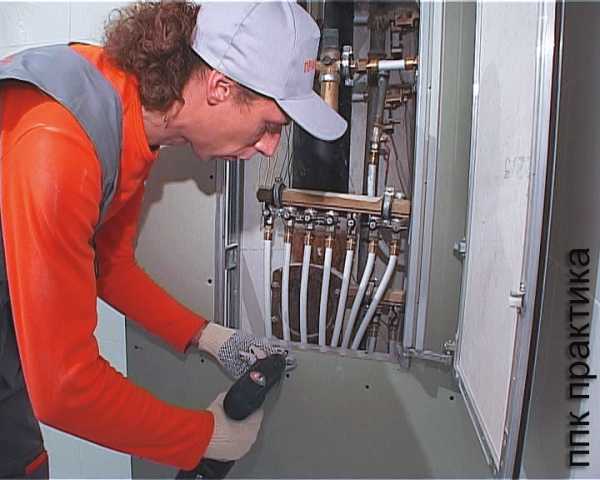

Монтаж люка в перегородку из ГКЛ при правильно устроенной посадочной обойме в каркасе производится идентично.

Зазоры между рамой-коробкой и обоймой после установки и регулировки положения ревизионного люка своими руками заполняются монтажной пеной, излишки которой через сутки срезаются заподлицо с поверхностью перегородки.

После окончания установки необходимо проверить работу устройства. Коробка должна быть жёстко и прочно закреплена в проёме, а петли – смазаны и не иметь люфтов. Створка, в зависимости от типа замкового механизма, должна легко и бесшумно открываться – закрываться, не возвращаясь под своим весом в закрытое положение и не распахиваясь настежь.

Облицовка люка плиткой

Отделка плиткой перегородки со скрытой ревизионной дверцей начинается с облицовки люка.

Если укладка керамики производится на цементный состав, то на лицевую сторону створки полуавтоматической сваркой приваривают армирующую сетку из проволоки диаметром 3-4 мм. Затем дверцу своими руками грунтуют снаружи составом, усиливающим адгезию, например, Novol Plus 700, и после высыхания покрывают слоем плиточного клея, чтобы покрыть арматуру. После отверждения клея приступают к укладке керамики, которую кладут заподлицо кромкам дверцы, выдерживая выбранную ширину шва с помощью фиксирующих крестиков.

Важно чтобы при облицовке клей не попал в щель между дверцей и рамой люка

Под первый ряд кафеля дверцы в закрытом положении к стене прибивают опорную планку. Закончив отделку створки, приступают к облицовке перегородки выше люка, продолжая ряды вверх. Зазор между дверцей и плиткой отделки перегородки должен равняться ширине межплиточных швов. Доведя ряды керамики до потолка, выкладывают плиткой поверхность перегородки ниже створки способом сверху вниз – адгезия многих видов плиточного клея позволяет выполнять укладку плитки в таком направлении.

Затирка межплиточных швов люка

Стыки керамической плитки на дверце затираются смесью для заполнения швов по той же технологии, что и на других поверхностях. Зазор между створкой и перегородкой, в зависимости от назначения люка и частоты его использования, можно заполнить цветным силиконовым герметиком в цвет затирочной смеси — это предотвратит попадание туда пыли и сделает наличие люка ещё более незаметным. Для открытия дверцы по её периметру делают тонким канцелярским ножом надрез, створку открывают, а после её закрытия зазор вновь оформляется своими руками слоем силикона.

Заключение

Стоимость монтажа скрытого люка под плитку часто превышает расходы на изделие, поэтому, когда статус помещения невысок, имеются навыки производства ремонтно-монтажных работ в быту, установка люка – «невидимки» в целях экономии возможна своими руками.



zonaplitki.ru

Выбор и правила установки ревизионного люка под плитку

В ванных комнатах устанавливают множество сантехнических приборов, каждый из которых подключен к системам водоснабжения и канализации. Сифоны, краны, счетчики, шланги и трубы способны испортить любой интерьер, поэтому многие владельцы помещений стараются их скрыть.

Отличный вариант маскировки – ревизионный люк под плитку. Здесь главное – выбрать подходящую конструкцию и правильно ее смонтировать.

Содержание статьи:

Какие функции выполняют ревизионные люки?

Для маскировки электро- и трубопроводов, а также пространства под ванной используют специальные короба, экраны и другие подобные конструкции.

Все они прекрасно закрывают неэстетичные узлы, однако потребность в доступе к коммуникациям остается. Для этого служат ревизионные ниши.

Чтобы без проблем осматривать и ремонтировать сантехнические приборы, трубопроводы, заменять счетчики, оставляют ревизионные ниши. Их закрывают специальными люками

Некоторые модели люков для ревизионных ниш изначально разработаны так, чтобы их можно было оклеивать теми же покрытиями, которыми отделаны стены: обоями, плиткой или панелями. Конструкции не выделяются на фоне стен, поэтому их называют невидимками.

Под ванной остается много места. Его обычно закрывают экраном, а техническую нишу – люком. Эти конструкции могут выполнять не только маскировочные функции. Если к экрану прикрепить полочки, а в ревизионную нишу поместить большие бутылки с чистящими и моющими средствами, можно освободить место в навесном шкафу и сэкономить полезную площадь

Иногда ниши в стенах служат для хранения запаса средств гигиены, мочалок, полотенец и других необходимых принадлежностей. Они выполняют функции шкафчиков, но при этом не занимают пространство в ванной. Такие ниши-хранилища тоже закрывают ревизионными люками под плитку, и они не привлекают лишнего внимания.

Технические ниши, закрытые люками, не только маскируют оборудование, но и защищают от случайных механических повреждений, попадания влаги, резких перепадов температур

Благодаря люкам-невидимкам можно дать волю дизайнерской фантазии и не переживать, что трубы или провода безнадежно испортят интерьер. Их можно спрятать, а при необходимости легко получить доступ. Главное – периодически проводить технические осмотры, чтобы за красивым фасадом не появились протечки трубопроводов или поломки счетчиков.

Конструкционные особенности моделей

Люки монтируют в разных частях помещения – в потолках, стенах, полах. Во многом именно от места предполагаемого размещения зависит конструкция каждой конкретной модели. Неизменны две основные детали – рама и дверца, остальные элементы могут изменяться в зависимости от условий эксплуатации.

Каждая модель имеет собственные конструкционные особенности, но базовые принципы их устройства примерно одинаковы: рама, петли и дверца

Габариты модели подбирают по размерам технической ниши. Они обычно бывают 20х20-120х120 см. Раму прочно устанавливают в проем, а потом монтируют дверцы. Чаще всего их крепят на шарнирные петли, которые могут быть изготовлены из металла или пластика (зависит от материала рамы).

Существует две основные разновидности рам:

  1. Регулируемые. Владелец может самостоятельно выбрать размер рамы, а излишки материала просто обрезают подходящим инструментом по металлу.
  2. Нерегулируемые. Размер люка задан при его изготовлении и изменению не подлежит.

Также есть безрамные модели. Их монтируют с помощью магнитных пластинок, а основные элементы фиксируют на силиконовый герметик или другие подходящие клеевые составы. Комбинированные люки фиксируются с помощью рамы и магнитных пластинок.

Материалы, из которых изготавливают рамы и дверцы люков, разнообразны. Для рам чаще всего применяют алюминий, а дверцы могут быть из металла, пластика, алюминия, гипсокартона, пенополистирола

Смотровые люки открывают с помощью ручек-присосок. Также распространены нажимные модели, которые отодвигаются после нажатия на плоскость дверцы. В зависимости от места расположения ниши можно найти люк, открывающийся влево или вправо. Существуют модели, которые сдвигаются в вертикальной плоскости.

Галерея изображений

Фото из

Напольные модели зачастую оснащены откидным механизмом открывания дверцы. Есть люки со съемной крышкой. Такая конструкция очень удобна, если коммуникации расположены под полом или нужно оборудовать вход в подвальное помещение. Наружную часть модели отделывают плиткой, и она становится абсолютно незаметной на фоне поверхности пола

Ревизионные люки в потолке чаще всего скрывают электропроводку или важные узлы вентиляционной системы. Обычно это модели с мощным откидным механизмом, удерживающим дверцы открытыми. На потолочные модели редко монтируют плитку, чтобы не увеличивать вес. Чаще всего дверцы красят или оклеивают обоями

Размер и место расположения технических ниш планируют заранее, когда проектируют схему подключения коммуникаций. Нередко приходится устанавливать не один, а 2-3 люка. Например, в совмещенном санузле потребуется оставить ревизию для канализационного стояка, техническую нишу для доступа к сифону ванной. Также могут понадобиться маскировочные конструкции для водопроводных труб и системы принудительной вентиляции

Во многих помещениях неудобны распашные или сдвижные дверцы. Тогда владельцы покупают или изготавливают съемные люки. Преимущество конструкций в том, что они полностью открывают пространство ниши, а ремонт можно проводить, не боясь зацепить или сломать дверцу. Съемные люки также отделывают плиткой

Ревизионный люк под плитку в полу

Люк для маскировки коммуникаций на потолке

Оформление ревизионных ниш в стене

Люк-невидимка со съемной дверцей

Ревизионные люки – удобные конструкции, которые прекрасно скрывают узлы подключения коммуникаций без ущерба для свободы доступа к ним. Они просты в установке и эксплуатации, надежны. Конструкциям не нужен никакой особый уход: поверхности дверок можно мыть теми же средствами, какие используют для стен.

Некоторые конструкции оснащаются мощными механизмами открывания, способными выдержать значительный вес. Такие модели можно безбоязненно отделывать даже тяжелыми материалами, например, искусственным или натуральным камнем

В процессе использования ревизионного люка необходимо только следить за состоянием механизма открывания, своевременно смазывать машинным маслом и по мере надобности проводить мелкий ремонт. Тогда люк прослужит столько же, сколько и стеновая отделка в целом.

В некоторых случаях можно даже заменить плитку на поверхности дверцы, если аккуратно демонтировать старое покрытие.

Механизмы открывания

Производители устанавливают такие механизмы открывания дверок:

  • распашной;
  • нажимной;
  • откидной;
  • сдвижной.

Каждый из типов открывания имеет собственные преимущества. При выборе следует ориентироваться на удобство эксплуатации.

Галерея изображений

Фото из

Это самый привычный и популярный вид дверок. Шарнирные петли механизма расположены с внутренней стороны конструкции, поэтому незаметны, когда люк закрыт. Производители предусмотрели технологические отверстия в раме, и покупателю не приходится рассчитывать, где лучше разместить крепежи. Важно правильно подобрать размер дверцы под плитку, чтобы отделка свешивалась за края не больше чем на 5 мм. Если плитка гладкая, идеально подойдет ручка в виде присоски, а вот для шершавого отделочного материала придется подобрать другой вариант, т.к. присоски не будут прилипать

Это отличный вариант открывания дверцы, если ее планируют отделать рельефной плиткой. Механизм работает так: при нажиме не поверхность дверки она немного выдвигается вперед, после чего распахивается точно так же, как и обычная распашная. Важный нюанс: на дверки надавливают обеими руками, причем ладони должны быть расположены симметрично. Следует избегать резких движений и нажимать плавно

Это хороший выбор, если ревизионная ниша размещена в труднодоступном месте (за унитазным бачком, рядом с мебелью, крупной бытовой техникой). Сдвижной люк немного выдвигается вперед, а затем отъезжает в сторону. Благодаря продуманной системе открывания, дверцы не цепляются за стеновую отделку и не повреждают ее. Механизм открывания может задействоваться ручкой-присоской или нажимом

Иногда приходится обустраивать ревизионные проемы в местах, где невозможно распахнуть или даже сдвинуть дверцу без риска повредить отделку, сантехнику или мебель. В этом случае стоит присмотреться к откидным моделям. Они открываются под углом. В конструкции предусмотрены цепочки-карабины, которые надежно удерживают дверку. При таком положении дверцы можно провести поверхностный осмотр коммуникаций, а для ремонта лучше полностью ее снять

Распашной механизм открывания дверец

Люк-невидимка с нажимным механизмом

Сдвижной механизм с трехзвенными петлями

Откидной люк для труднодоступных зон

Вряд ли можно придумать более удобный механизм открывания, чем распашной. Однако ревизия часто нужна там, куда доступ затруднен из-за оборудования или мебели. Тогда выручают откидные и сдвижные модели. Если есть место хотя бы с одной стороны, то лучше выбрать сдвижной механизм. А для зон со сложным доступом больше подойдут откидные конструкции с возможностью полностью снимать дверцу.

Нюансы выбора правильного люка

При выборе размера ориентируются на такие параметры:

  • Размеры технической ниши. Проем можно будет немного заложить или расширить, но в целом люк должен соответствовать нише, иначе доступ к оборудованию будет затруднен.
  • Размеры дверки. Соотношение параметров опорной рамы и самого люка может быть разным. Нужно четко определиться, сколько места потребуется для детального осмотра и ремонта коммуникаций.
  • Размер плитки. Отделочные материалы для стен обычно покупают заранее, и это облегчает выбор дверки. Плитка должна выступать за поверхность люка на 0.5-0.7 см (а лучше, чтобы максимальный выступ был не больше 5 мм). Важно также, чтобы каждая плитка была надежно закреплена: более 60% ее площади должно быть расположено на дверце люка.

Для просторного санузла можно выбрать распашной люк, а для тесного лучше подойдет сдвижная или откидная модель. Если проем ревизионной ниши расположен на гипсокартонной перегородке или фальшстене, то стоит отдать предпочтение облегченной откидной конструкции на алюминиевой раме.

Отличный вариант – установка модели с газовыми амортизаторами. При покупке следует тщательно проверить комплектацию и убедиться, что в ней предусмотрены пружинные механизмы. Если нет, то придется докупить их отдельно

Есть множество производителей ревизионных люков, продукция которых достойна внимания. В тройку лучших неизменно входят такие торговые марки:

  • «Фантом». Главное преимущество люков этого бренда – мощные надежные петли, которые выдерживают существенные нагрузки. Даже дверцы с тяжелой отделкой не провисают в течение многих лет эксплуатации.
  • «Хаммер». Особенность моделей «Хаммер» — высокопрочные рамы. Секрет их качества заключается в особенностях сборки: производитель использует аргонно-дуговую сварку.
  • «Слава». Это люки с износостойкой фурнитурой, которая выдерживает практически любой вес отделки. Дверцы моделей можно облицовывать керамической плиткой и даже натуральным камнем. Они не деформируются.

Ассортимент люков-невидимок обширен, и для каждой ревизионной ниши обязательно найдется подходящая модель. Важно не экономить и купить конструкцию с прочной рамой и хорошей фурнитурой.

Иногда делают технические ниши больших размеров, например, если необходимо замаскировать за фальшстеной бойлер, распределитель, фильтр, счетчик, коллектор холодной и горячей воды или другое оборудование. Нередко большая ревизионная ниша требуется в туалете или совмещенном санузле для обслуживания канализации.

Рамы двухдверных ревизионных люков изготавливают из прочных материалов. Они должны выдерживать высокие нагрузки. Если размер ниши большой, а дверцу планируют отделывать керамической плиткой, имеет смысл заказать усиленную конструкцию

Если ширина проема превышает 70 см, можно выбрать однодверный люк с прочной рамой и мощным механизмом открывания, но лучше остановиться на двухдверной модели. Чаще всего такие люки оснащаются нажимными или распашными механизмами открывания. Во втором случае в комплект дополнительно входят ручки-присоски.

Некоторые производители позаботились, чтобы покупатели обязательно увидели инструкцию по установке. Они разместили ее прямо на картоне, в который упакованы модели. Если покупаете двухдверную конструкцию, следует обязательно ознакомиться с технологией ее монтажа

Максимальный размер стандартной двухдверной модели составляет 120 х 160 см, но при необходимости можно заказать еще больший люк. В этом случае следует заранее определиться с размерами каждой из дверок. Их рассчитывают в зависимости от выбранной плитки: нужно, чтобы при открывании дверцы не цеплялись друг за друга, но при этом были красиво оформлены отделочным материалом.

Двухдверные модели под плитку могут быть оснащены любым механизмом открывания. Самые удобные и надежные дверцы – распашные. Впрочем, расположение ревизионной ниши бывает неудобным для их открывания. Тогда имеет смысл рассмотреть другие варианты

Что касается материалов дверок, то при выборе двухдверных ревизионных люков лучше отдать предпочтение моделям из влагоустойчивой гипсоволокнистой плиты. Вариант гипсокартона не стоит даже рассматривать, т.к. он не выдержит серьезных нагрузок, быстро деформируется и выйдет из строя. Его единственное преимущество – дешевизна.

Инструкция по монтажу люка под плитку

Работы по установке ревизионного люка можно разделить на несколько этапов:

  1. подготовка проема;
  2. установка рамы с дверцами;
  3. отделка внешней поверхности дверок;
  4. финишные работы.

Каждый из этапов предусматривает несколько видов работ. Чтобы не возникло трудностей, предлагаем полезные советы по монтажу с иллюстрациями:

Галерея изображений

Фото из

Когда люк подобран, проем замеряют и подгоняют под раму конструкции. Слишком большую нишу уменьшают. Обычно для этого используют металлический профиль. После окончания работы следует примерить люк и убедиться, что он становится в проем ниши. Не нужно оставлять больших зазоров: рама должна входить плотно, но не настолько, чтобы деформироваться

В готовой конструкции обычно есть технологические отверстия. Если нет, их следует просверлить самостоятельно или установить раму на монтажную пену. Для удобства установки люка его сначала можно зафиксировать струбциной (актуально для ниш в гипсокартонных перегородках). Раму крепят на дюбеля, выравнивая по уровню. Если опорная рама изготовлена из пластика, ее можно установить с помощью клея (подойдет «Титан») или жидких гвоздей

Для заделки шва используют силиконовые герметики. Лучше всего выбрать специальный санитарный состав с фунгицидами. Он гигиеничен, не способствует размножению грибка и плесени. Герметик подбирают под цвет затирки и вводят в шов на всю его глубину, убирают излишки и оставляют для полимеризации. После высыхания заполнителя шов прорезают

Плитку или мозаику укладывают либо на специальный клеевой состав, либо на жидкие гвозди. Не стоит применять силиконовый герметик: это будет большой ошибкой. Особенность силиконовых составов – эластичность готовых покрытий. Плитка, закрепленная на такой материал, будет пружинить, что приведет к осыпанию затирки. Отделка должна немного выступать за нижнюю часть дверцы (2-3 мм достаточно)

Этап 1 – подготовка люка и проема

Этап 2 – установка люка-невидимки в проем ниши

Этап 3 – герметизация шва между конструкцией и стеной

Этап 4 – отделка ревизионного люка кафелем

После установки остается только убедиться, что люк нормально функционирует, шов аккуратный, а плитка ни за что не цепляется при открывании дверки. Если все в порядке, конструкция полностью готова к эксплуатации.

Выводы и полезное видео по теме

При покупке и установке ревизионного люка под плитку следует учесть множество факторов. Чтобы не запутаться и успешно справиться с задачей, ознакомьтесь с полезными видеоматериалами по теме.

Видеоролик посвящен разнообразию конструкций и механизмов открывания люков:

Правильный расчет размера – самая сложная задача при выборе подходящей модели. Прислушайтесь к рекомендациям специалиста:

С монтажом люка может справиться любой человек, научившийся держать в руках инструменты. Однако есть несколько моментов, которым стоит уделить особое внимание:

Потребность в ревизионных люках возникает нечасто: профилактические осмотры проводят раз в несколько месяцев. Зато именно эти незамысловатые конструкции выручают в сложных ситуациях, когда нужно срочно устранить протечку, почистить сифон или заменить счетчик. Благодаря люкам-невидимкам можно красиво оформить интерьер, не акцентируя внимание на элементах, обеспечивающих его функциональность.

sovet-ingenera.com

Лючок сантехнический под плитку — нажимной. Размеры, монтаж

Раньше вся сантехника была на виду. Трубы, шланги и счетчики красовались снаружи, но после этого появились ревизии и различные простые способы скрыть неприглядные части интерьера.

Теперь белые пластиковые ревизии ушли в прошлое, и все уважающие себя мастера обустраивают потайные люки под плитку. Как выбрать нажимной люк для сантехнического шкафа под плитку и как провести монтаж? Эти моменты будут раскрыты в статье.

Достоинства скрытых люков

  1. Красивый внешний вид. Разные форматы, механизмы открывания и индивидуальное цветовое решение облицовки позволяет вписать скрытые ревизии в любой интерьер.
  2. Обеспечивается легкий и удобный доступ к счетчикам, сантехническим коммуникациям.
  3. Прочность и простой механизм открывания, в котором нет ничего лишнего, обеспечат долговечность конструкции.
  4. Простота монтажа. Соблюдая инструкцию по установке, человек с базовыми строительными навыками справиться с монтажом без проблем.

Как выбрать?

Советы по подбору сантехнического люка — видео

  • Материал. Несущая конструкция делается из легкого металла, что обеспечивает необходимую прочность, жёсткость и небольшой вес. А вот дверца, которая потом будет облицовываться плиткой, может быть выполнена из гипсокартона, дерева или металла. Чаще всего используется гипсоволоконная плита, которая отличается низким водопоглощением.
  • Стоимость. Стоимость скрытых люков имеет значение, потому что дешевые товары не будут долговечны. Качественными и надежными должны быть петли, уплотнители, регулировочные узлы, чтобы даже спустя годы функциональность скрытого люка не пострадала.
  • Механизм открывания. Разный функционал обуславливается механизмом открывания.
  • Размеры. В строительных магазинах покупатель найдет как миниатюрные люки с размерами стороны 10 см, так и большие модели со стороной 80 или 90 см. Размер зависит от предназначения скрытого люка.

Разновидности люков-невидимок

В зависимости от механизма открывания люки делятся на типы:

Какие бывают люки-невидимки — видео демонстрация

Распашные. Распашные дверцы открываются только вперед, так что нужно определиться будет ли достаточно места для такого механизма открывания. Чаще всего вариант практикуют для маскировки коммуникаций в полу или на свободной стене, на которой нет различных полочек. Открыть дверцы можно с помощью съемных присосок.

Сдвижные. Ревизия открывается по схожему принципу со шкафом-купе, нажимные фиксаторы или магниты обеспечат плотное закрывание и искусную маскировку.

Нажимные. Отличаются пружинными механизмами для открывания, что гарантирует надежную фиксацию в закрытом состоянии.

О конструкции нажимных люков сантехнических под плитку и про их размеры мы расскажем дальше.

Больше о конструкции

Механизм открытия может отличаться, но конструкция схожа. Фото выше показывает, из каких частей состоит скрытая ревизия:

  1. Рама, которая выполнена из алюминия. Благодаря этому достигается прочность и легкость конструкции. Так что ее легко монтировать, но в то же время ревизия прочная и надежная.
  2. Гипсоволоконный лист в качестве полотна. Такой материал подойдет для помещений с повышенной влажностью, таких как ванна или кухня.
  3. Петли и защелки выполнены из алюминия, в случае необходимости они усилены, чтобы выдерживать больший вес керамической плитки или другой облицовки.
  4. Уплотнители, которые обеспечивают герметичность конструкции и плотную фиксацию в закрытом положении.

Какие бывают размеры сантехнических люков?

  1. Маленькие. 40х40- популярный вариант, который можно монтировать как на стены, так и в пол. Компактные размеры и функциональность позволяют монтировать ревизии даже под ванну, чтобы обеспечить доступ к сантехническим узлам, в частности, сифону под ванной.
  2. Средние. Подойдут для монтажа ванной и туалете, предоставят возможность удобного доступа к инженерным системам в случае необходимости.
  3. Большие. Форматы 60х80 замаскируют доступ к коммуникациям или скрытым шкафчикам. Стоит учитывать, что собственный вес полотна дверцы и керамической облицовки требует дополнительного усиления. Чаще всего полотно дополнительно обшивается гипсокартоном, на который уже укладывается плитка.
  4. Крупные. Монтируются на пол, чтобы скрыть инженерные коммуникации под полом, размеры 800х800 обеспечат удобный доступ. Поскольку ревизия будет установлена на полу, полотно и другие несущие детали изготавливаются из оцинкованной стали. Такие модели могут выдерживать несколько тонн нагрузки, так что они безопасны и надежны.

Не всех устраивают стандартные размеры, так что можно заказать ревизию по индивидуальным размерам. Также можно подстроить механизм открывания под индивидуальные потребности и размеры ванной или туалета. Понятное дело, что стоимость ревизий под заказ будет выше.

Монтаж невидимой ревизии

Чтобы люк-невидимка действительно был невидимым и прочно держался в контексте остальной облицовки, нужно соблюдать некоторые правила.

Основание должно быть надежным, оно не должно шататься.

Чаще всего перегородки и все фальшстены выполняются из гипсокартона. Так что устанавливается каркас из металлических профилей. В таком случае закладные профиля должны быть минимум с двух сторон будущей дверцы.

Если же ревизия будет монтироваться в проем из кирпичей, крепление будет совершаться на дюбеля. Все щели нужно герметично запенить монтажной пеной.

  • Прикручиваем раму будущей ревизии к металлическому профилю. Для этого используются саморезы по металлу достаточной длины.
  • К каркасу прикручивается гипсокартон, после чего можно приступать к финишной облицовке плиткой. Учитывайте, что профиля для крепления гипсокартона и для крепления каркаса ревизии должны быть разными.
  • Положение дверцы нужно отрегулировать, чтобы они легко открывались и закрывались. Для этого используется шестигранный ключ, которым поджимаются элементы механизма открывания.

Выполняем облицовку люка

  1. Еще перед началом облицовки керамикой, сделайте раскладку плитки. Только целые плитки, не допускается никакая подрезка.
  2. Полотно люка грунтуется.
  3. Скобой блокируется нажимной механизм, чтобы исключить случайное и несвоевременное открывание дверей.
  4. Дверца ревизии маленького формата и средних размеров под весом облицовки может провисать. Чтобы сразу облицевать так, как нужно, повесьте на дверцы нагрузочный болт.
  5. Укладывать керамику можно на плиточный клей на цементной основе или же на жидкие гвозди. Жидкие гвозди использовать дорого для больших объемов работ, но для укладки нескольких плиток клей подойдет как нельзя лучше. Надежная фиксация и быстрое высыхание упростят работу.

Приклеить плитку можно на жидкие гвозди или плиточный клей. У жидких гвоздей есть преимущества в этом случае:

  • быстрая и надежная фиксация;
  • меньше грязи, не нужно бояться, что клей попадает в щель между дверцей и рамой.

В итоге плитка должна выступать за пределы ревизии, но больше половины плитки должно быть надежно приклеено к дверце.

Красивая герметизация шва

Главное в процессе герметизации шва не технические навыки, но терпение и желание переделать.

Скоро вы поймете почему. Вначале затираются другие швы по всей облицовке. По периметру ревизии для заделки можно использовать силиконовый герметик или обычную затирку.

Для начала проклеиваем плитку малярным скотчем, чтобы герметик не запачкал керамику.

Если герметик попал на керамику, нужно сразу же его удалить. Когда он высохнет, сделать это будет нелегко. Для удаления используйте мокрую фибру или тряпочку. Когда герметик присох, его можно поддеть и срезать малярным ножом.

  • С помощью пистолета заполняем швы герметиком, потом пальцами, намоченными в воде, сглаживаете шов.
  • Малярный скотч снимается, а ревизия несколько дней не открывается, чтобы герметик окончательно застыл и затвердел.
  • Прорезаем шов острым лезвием или малярным ножом. Никаких резких движений, работам плавно, чтобы не было никаких заусениц.

Важно прорезать шов на всю глубину, так что вначале убедитесь, что лезвие достало до гипсокартона. Лезвием работайте под углом 45 градусов.

  • Открываем дверцы и смотрим что получилось. Если в каком-то месте видны щели, можно вновь нанести герметик.
  • Если в где-то герметика много, его можно подшлифовать мелкой наждачкой.

Монтаж ревизии в гипсокартон

Выше мы рассмотрели вариант монтажа ревизии к металлическому каркасу, который потом обшивается гипсокартоном. Но есть несколько другой вариант.

  • Стена или перегородка уже обшита листами гипсокартона.
  • Размечается, где будет ревизия: обозначается проем и его углы.
  • По углам сверлятся отверстия.
  • После чего в отверстия вставляется электролобзик и выпиливается проем для ревизии.

Учитывайте: должна быть правильная геометрия проема, чтобы не было неровностей и зазоров. Так что все разметьте и используйте электролобзик, а не обычную ножовку.

  • Монтируется ревизия, причем рама должна находиться внутри.
  • Временно фиксируем ревизию по уровню, после чего прикручиваем ее по периметру саморезами через гипсокартон.
  • В итоге плитка укладывается по гипсокартону и полотну ревизии.

Пример установки скрытого люка Практика — видео

Итог

Сантехнические люки невидимки под плитку – это новое слово в науке и технике. Теперь вы можете самостоятельно установить любой скрытый люк в своей квартире.

obplitke.ru

Люки под плитку

Инструкция по установке люков ЕвроФОРМАТ-Р АТР

(Пошаговое руководство по монтажу ревизионных сантехнических нажимных люков под плитку EuroFORMAT-R ATP)

При установке люков под плитку ЕвроФОРМАТ-Р АТР обратите внимание на три обязательных условия:

  • Плоскость дверцы люка должна совпадать с плоскостью стены или перегородки;
  • Петля люка должна располагаться строго вертикально;
  • Не допускается установка люка в пол, потолок, в наклонные перегородки;

В перегородку из кладочных материалов, люк закрепляется с помощью саморезов и дюбелей. В перегородку каркасно-листовой конструкции, люк крепится непосредственно к каркасу перегородки.

Не забудьте:

  • Закрепляя раму люка, заполнить щель между перегородкой и рамой, монтажной пеной;
  • Прикрепить саморезами листы обшивки перегородки к раме люка (Рис. 1).

Перед укладкой плитки заблокируйте нажимные замки COMBI TOUCH технологической скобой, для предупреждения срабатывания замка.

Плитка может выступать за габариты дверцы:

  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон
  • от 5 до 50 мм со стороны петли
  • от 5 до 75 мм с остальных сторон

Для упрощения регулировки положения дверцы после облицовки – закрепить с внутренней стороны дверцы груз, равный весу наклеиваемой плитки, зафиксировав его саморезом (Рис 3).

После укладки плитки:

  • Затереть межплиточные швы кроме шва по периметру дверцы люка
  • Через сутки вскрыть люк, используя присоску или широкий шпатель
  • Снять груз, ранее размещенный на внутренней стороне дверцы люка
  • Для открывания люка нажатием, удалить из замка технологическую скобу

Регулировка положения дверцы люка

Для перемещения дверцы люка вверх:
  • Ослабить фиксирующие винты 1 и 2 (рис. 4) в верхнем и нижнем крепежно-регулировочных узлах, с помощью регулировочного ключа
  • Закрутить на пол-оборота верхний крепежный болт 3 большим регулировочным ключом
  • Выкрутить нижний болт 4 (рис. 5) не более, чем на пол-оборота
  • После регулировки затянуть фиксирующие винты 1 и 2, закрыть дверцу
    и проверить ее положение. При необходимости регулировку повторить.
Для перемещения дверцы люка вниз:
  • Крепежные болты 3 и 4 вращать в обратную сторону

Поворот болта на пол-оборота перемещает дверцу по вертикали примерно на 0,7 мм.

Регулировка с помощью только одного болта, или вращение болтов в разных направлениях, может привести к поломке люка

Для перемещения дверцы вправо или влево:

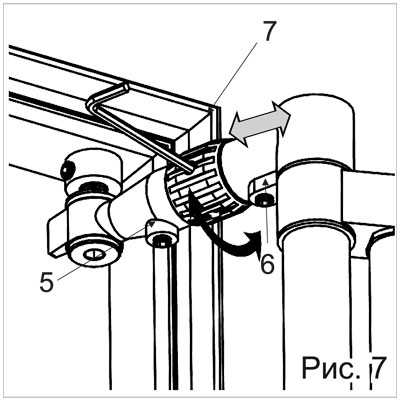

  • С помощью ключа на одном из регулировочных рычагов ослабить фиксирующие винты 5 и 6 (рис. 7)
  • Вставить регулировочный ключ в отверстие лимба 7 и повернуть лимб в нужном направлении, удлиняя или укорачивая рычаг.
  • Затянуть фиксирующие винты.
  • Те же действия проделайте со вторым рычагом соблюдая, то же направление вращения и угол поворота.
    Дверца сместится параллельно в сторону (Рис 8).

Поворот лимба на 90 градусов перемещает дверцу примерно на 1 мм.

Для перемещения дверцы с наклоном вправо или влево:
  • Вращать лимбы в разных направлениях или на разные углы (Рис. 9).

Дверца люка принимает окончательное положение только при затянутых фиксирующих винтах 1, 2 (Рис 4) и 5,6 (Рис 7).

Герметизация шва по периметру дверцы

Герметизация шва позволяет защитить помещение от пыли, влаги и шума, а так же делает люк незаметным.

Для того, чтобы загерметизировать швы:

  • Торцы плитки вокруг шва очистить от клея, пыли и влаги и обезжирить
  • Плотно наклеить малярный скотч шириной 20-30 мм, вокруг шва, с обоих сторон. Расстояние между полосками скотча должно быть равно межплиточному шву (Рис 10).
  • Заполнить шов силиконовым или полиуретановым герметиком в цвет затирки на всю глубину, так чтобы герметик выступал выше уровня скотча.
  • Удалить излишки герметика с помощью эластичного шпателя так, что бы форма силиконового шва повторяла форму затертых межплиточных швов.
  • Не дожидаясь подсыхания поверхности шва, аккуратно снять малярный скотч сначала с внешней, а затем с внутренней стороны шва.
  • После высыхания герметика, не ранее чем через 2 суток, прорезать его малярным ножом с острым лезвием, как показано на рисунке (Рис. 11).

Герметик прорезается из одного угла шва в другой за одно движение, с упором ножа в дно шва, при этом необходимо удерживать одинаковый угол прореза, приблизительно 45 град.

  • После прорезки открыть люк со стороны петли, срежьте и удалить герметик со стеновой плитки как показано на Рис. 12.
  • Удалить излишки герметика и остатки клея, мешающие закрыванию дверцы люка и ее перемещению до срабатывания магнитно-нажимного замка.

Инструкция по установке люков ФОРМАТ и ЕвроФОРМАТ

(Пошаговое руководство по монтажу ЛЮКОВ НЕВИДИМОК® серии «EUROFORMAT», серии «Формат» и серии «Формат-2»)


Правила установки люка под плитку

  • Петля люка должна располагаться строго вертикально;
  • Плитка на дверце люка должна выступать за габариты дверцы на 5 – 50 мм со стороны петли и 5 – 75 мм с остальных сторон;
  • Не менее 50% площади плитки должно быть наклеено на дверцу;
  • Расстояние от плитки, наклееной на дверцу, до ближайшей стены должно быть не менее 25 мм;
  • Следите за тем, чтобы клей не попал в зазор между дверцей и рамой люка.

Инструкция по установке люков под плитку в стены из кирпича, бетона и т.п.

Установить люк в подготовленный проем так, чтобы плоскость дверцы совпадала с плоскостью стены

Закрепить раму люка к стене с помощью саморезов и дюбелей.

Дополнительно зафиксировать люк, обработав щель между люком и перегородкой монтажной пеной.

Инструкция по монтажу люков под плитку в перегородки из листовых материалов

Смонтировать каркас перегородки с учетом расположения сантехнической арматуры.

Люк обычно располагают по центру относительно боковых стен. Это обеспечивает симмметрию при наклеивании плитки.

Закрепить раму люка к каркасу перегородки саморезами.

Обшить каркас перегородки листовым материалом.

Закрепить листы облицовки к передней поверхности рамы люка саморезами.

Внимание! Во избежание провисания дверцы, при монтаже средних и больших люков, используя подручные средства, закрепить на специальном крючке (или на ввинченном в рамку дверцы саморезе) на внутренней стороне дверцы груз, в 1,5-2 раза превышающий вес наклеиваемой плитки.

Облицевать кафельной плиткой поверхность перегородки и дверцы.

Затереть плиточные швы, кроме шва между плитками по периметру дверцы люка.

Через сутки вскрыть дверцу и снять установленный ранее груз.

Для люков, на которых имеются узлы регулировки дверцы, при необходимости, отрегулировать зазор по периметру дверцы.
Для того, чтобы поднять дверцу:
C помощью торцевого шестигранного ключа, ослабить фиксирующий винт в нижнем и верхнем узлах крепления и регулировки, вращая ключ против часовой стрелки.

С помощью торцевого шестигранного ключа, повернуть верхний крепежный болт по часовой стрелке на угол до 180 градусов.
Для того, чтобы опустить дверцу: — Вращайте крепежные винты в противоположную сторону.
— После регулировок затянуть фиксирующие винты в верхнем и нижнем узлах крепления и регулировки, вращая ключ по часовой стрелке.

Очистить шов по периметру дверцы и обезжирить плитку вокруг шва.
Вокруг шва, с обеих сторон, тщательно приклеить малярный скотч по всему периметру дверцы.

Заполнить силиконовым герметиком, в цвет затирки, шов на всю глубину, так, чтобы герметик немного возвышался над малярным скотчем.

Снять излишки силикона эластичным шпателем.

Не дожидаясь «подсыхания» герметика, снять малярный скотч, начиная с внешней стороны шва.

Через двое суток, с помощью острого ножа для обоев, прорезать шов на всю глубину герметика под углом 45 градусов.
Вскрыть дверцу с помощью присоски, удалить излишки герметика, мешающие закрыванию дверцы.
Работы по монтажу закончены.

Особенности регулировки дверцы люков «ФОРМАТ-2»

Узлы крепления дверцы к раме люка «ФОРМАТ-2», позволяют регулировать положение дверцы люка под плитку по высоте.
Регулировка производится с помощью болта, который зафиксирован контргайкой.

Для того, чтобы поднять дверцу:
  • C помощью торцевого ключа и рожкового ключа на ослабить контргайки в нижнем и верхнем узлах крепления дверцы к раме.
  • Торцевым ключом выкрутить на пол-оборота нижний крепежный болт, а верхний крепежный болт закрутить на пол-оборота.
    Дверца приподнимется на 0,5 мм.
  • При необходимости, операцию повторить.
  • Удерживая болты, зафиксировать их положение в верхнем и нижнем узлах крепления контргайками.
Для того, чтобы опустить дверцу:

Болты необходимо повернуть в противоположную сторону, предварительно ослабив контргайки.

lukipodplitku-ug.ru

РубрикаРазное

Добавить комментарий
