Люк под плитку своими руками

Обустройство люка невидимки помогает сделать внешний вид ванной комнаты более привлекательным. Именно в люке скрываются все коммуникационные элементы ванной. Покупка люка в ванную комнату - процесс дорогостоящий, и не каждый в силе себе его позволить. А вот изготовление люка своими руками обходится гораздо дешевле, хотя требует немалых усилий и времени. О том как сделать люк под плитку и о том, как установить люк под плитку рассмотрим далее.

Оглавление:

  1. Люки под плитку: особенности, назначение и преимущества установки
  2. Разновидности и фото люков под плитку
  3. Изготовление скрытого люка под плитку своими руками
  4. Монтаж люка под плитку: технология и инструкция

Люки под плитку: особенности, назначение и преимущества установки

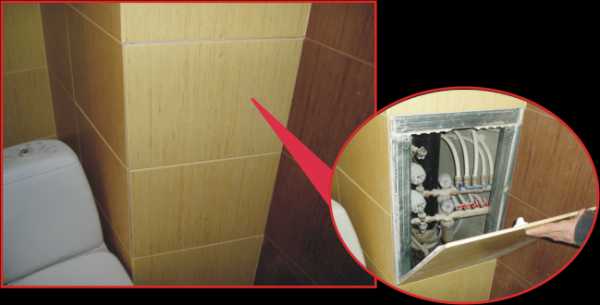

Основной функцией сантехнического люка невидимки является скрытие всех коммуникаций, находящихся в помещении и обеспечение свободного доступа к ним в любое время.

Главное преимущество люка под плитку, его незаметность на фоне основного интерьера. Кроме того, они совмещают в себе качества функциональности и простоты.

Среди преимуществ установки люков под плитку следует выделить:

  • полную гармонию с интерьером помещения;
  • сохранение целостности облицовки;
  • наличие прочных дверей позволяет использовать разного рода отделочные материалы, в том числе и плитку;
  • незаметность;
  • длительность эксплуатации;
  • простота установки и сооружения;
  • высокий уровень надежности;
  • обеспечение свободного доступа к оборудованию коммуникационных систем.

Разновидности и фото люков под плитку

Существует несколько разновидностей люков под плитку:

1. Люки под плитку сдвижного типа.

Данный вариант люка состоит из:

  • рамы;
  • дверцы;
  • замка;
  • наружного отделочного слоя;
  • петель, которые соединяют его со стеной;
  • регулировочных механизмов.

В качестве основного элемента люка выступает рамный механизм, для изготовления которого используется трубчатая сталь или алюминий. Чаще всего используется алюминий, так как он отличается устойчивостью перед коррозией, однако, в случаях, когда люк должен выдерживать большие нагрузки, необходимо его изготовить из стали.

Дверцы, чаще всего изготавливаются из таких же материалов, как и рама. Верхняя ее часть отделывается с помощью влагоустойчивого гипсоволокна или гипсокартона. А на него наносятся отделочные материалы. Периметр дверцы оснащен изоляционным материалом, предотвращающим попадание в люк влаги или воздуха. Кроме того, его наличие обеспечивает защиту внутренней части люка от появления плесени, пыли или грибка.

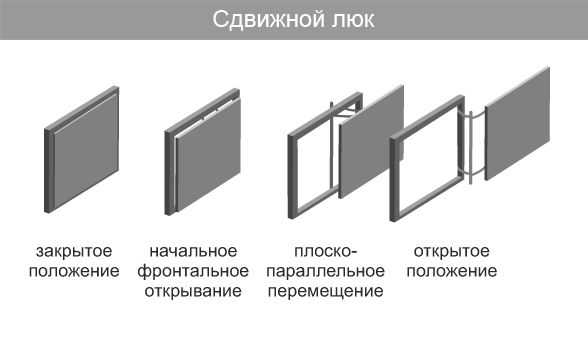

Сдвижной вариант люка отличается от других его вариаций наличием трехзвенной конструкции петель. Таким образом, обеспечивается фронтальное и боковое открытие дверей. Петли позволят регулировать положение двери в двух вариациях.

Немаловажный элемент - наличие нажимного замка, с помощью которого дверца открывается очень просто и без приложения особых усилий.

Использование раздвижных люков рекомендовано в том случае, если его установка производится в небольшом помещении. Такой тип люка отлично подходит для отделки с помощью кафеля, керамогранита, мозаики и других отделочных материалов. При необходимости в обеспечении свободного доступа к коммуникационной системе, используется данный тип люка. Открывание такого типа люка производится с помощью минимального вытягивания дверцы и отвода ее в сторону. Установка данного люка производится в поверхности вертикальных стеновых перегородок, пеноблоков, стен из гипсокартона, бетона и т.д.

Такие конструкции отлично подходят как для жилых и общественных помещений, так и для установки снаружи зданий. Существует два варианта сдвижных люков:

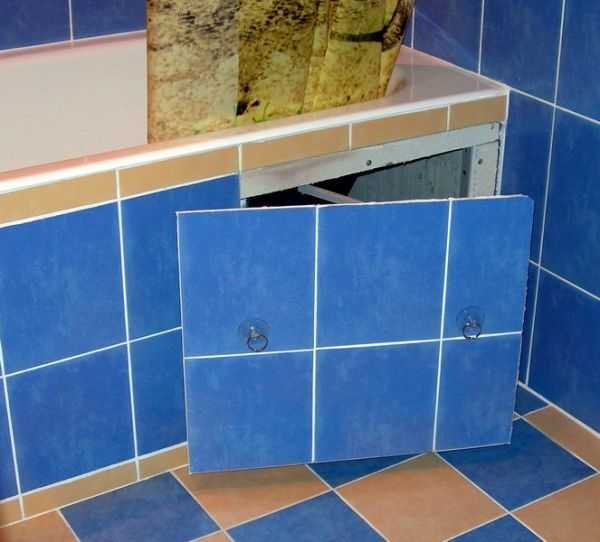

  • люки, которые открываются ручкой присоской, устанавливаются в случае отделки помещения материалами, им;
  • люки, кликового типа - используются при отделке с помощью мозаики, плитки с рельефной или матовой поверхностью, для открывания такого типа дверцы не нужна кликовая ручка, она открывается одним нажатием, для того, чтобы закрыть данную дверцу необходимо обеспечить ее заведение характерным щелчком.

2. Распашной тип люка - данный вариант отличается особой популярностью, так как его конструкция самая простая и напоминает обычные распашные дверцы. Такие люки применяют в случае отделки стен в ванной или санузле полуматовой или гладкой плиткой. Ревизионные люки под плитку распашного типа имеют колоссальные преимущества перед другими разновидностями люков. Именно такой вид люка наиболее незаметен после его установки. Плитка устанавливается непосредственно на поверхность дверцы.

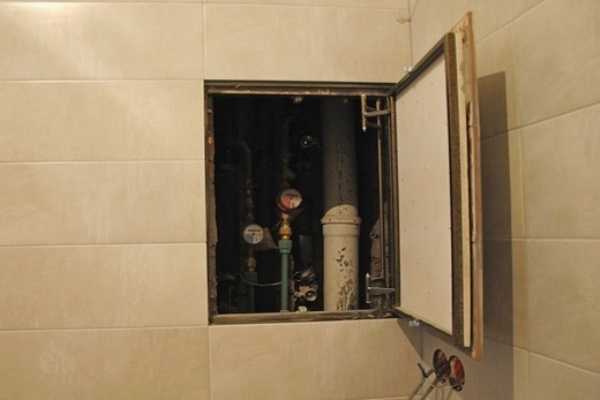

Данный тип люков широко распространен для скрытия счетчиков на воду, терморегуляторов, фильтров, сифонов и т.д. Кроме того, такой люк станет отличным местом для обустройства сейфа или потайной полки.

Конструктивные особенности такого люка включают такие элементы:

  • сварную раму;
  • дверную раму;
  • плиту из гипсоволокна;
  • отверстия для установки дюбелей и саморезов;
  • петли, соединяющие конструкцию наружной рамы с дверцей.

Кроме того, для фиксации люка в определенном положении он оснащается специальными замочными защелками.

3. Люки под плитку нажимные отличаются высокими характеристиками грузоподъемности. С помощью фронтального открывания двери удается предотвратить механические повреждения отделочного материала, в нашем случае, плитки.

В соотношении с техническими конструктивными особенностями такие люки состоят из:

  • стальной рамы, закрепляемой в проеме с помощью саморезов;
  • рамы для дверцы, которая отделана гипсоволокном;
  • двухзвенной петли, которая регулирует открывание дверцы в разных положениях;
  • запорных механизмов.

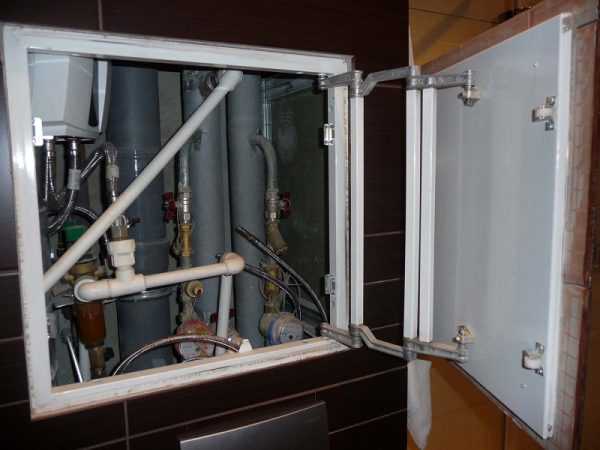

С помощью петель такой тип люка открывается одним нажатием. Дверца как бы вытягивается из стены, тем самым обеспечивая незаметность люка на ней. Петли сконструированы таким образом, чтобы обеспечить отделку двери любыми из материалов, в том числе и плиткой. Данный тип открывания дверцы является самым безопасным из всех вышеперечисленных.

В соотношении с местом расположения люков они бывают:

  • настенными - самый популярный вариант, доступ до которого обеспечивается проще всего;
  • люки напольные под плитку более сложны в обустройстве и эксплуатации;

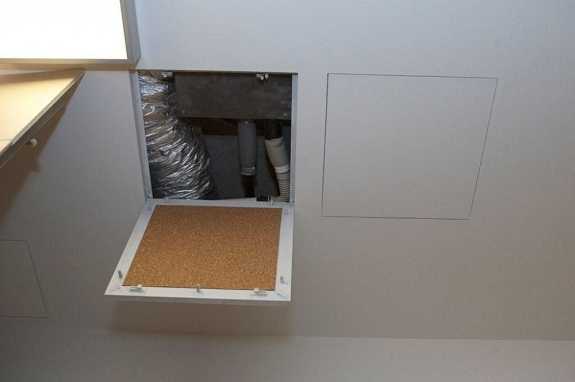

  • потолочные - применяют крайне редко, хотя их обустройство также возможно.

Размеры люков под плитку напрямую зависят от его внутреннего наполнения, количества коммуникаций и предметов, которые планируется в нем разместить.

Изготовление скрытого люка под плитку своими руками

Для выполнения данной работы потребуется немало времени и сил, при отсутствии навыков в изготовлении подобного рода устройств рекомендуем выполнять работы минимум вдвоем.

Самый простой способ сооружения ревизионного люка - использование мебельной фурнитуры, которая переделывается под запорный механизм самого люка. Из системы понадобится наличие навесов и системы нажима, с помощью которой обеспечится легкое открывание люка.

Для изготовления дверцы потребуется гипсокартон или гипсоволокно с влагоустойчивыми характеристиками. Если планируется в дальнейшем отделать поверхность плиткой, то лучше выбрать вариант гипсоволокна. Именно этот материал отличается более высокой адгезией с плиточным клеем, а соответственно и с самой плиткой.

Сборка люка производится непосредственно на месте выполнения работ, так как эта процедура требует проведения тщательных замеров и корректировки по ходу выполнения всех инструкций.

Для начала нужно определиться с размером люка сантехнического под плитку. При выборе размера следует учесть тот факт, что люк нужно делать как можно меньше. Так как обустройство большой конструкции не имеет никакого смысла.

Размер люка напрямую зависит от типа коммуникаций, к которым требуется доступ. Например, если планируется обустроить люк, для обслуживания счетчика на воду, то для этих целей вполне достаточно площади в одну стандартную кафельную плитку, размером в 10х10 см.

Если необходимо проверять коммуникации в виде сифона, труб и так далее, то размер люка необходимо увеличить до такого размера, чтобы обеспечить беспрепятственный доступ до них.

После определения оптимального размера люка начинается непосредственная работа над его созданием. Проще всего начинать с изготовления рамы, которая будет находиться внутри люка. Ее изготовление - это достаточно простой процесс, который требует внимательности в проведении замеров. Рама изготавливается из стальных или алюминиевых уголков и профилей. Чтобы их соединить потребуется сварочный аппарат и опыт работы с ним.

Далее готовая конструкция устанавливается в нишу и фиксируется в ней с помощью саморезов. Следующий этап предполагает изготовление дверцы, для каркаса которой достаточно применить ОСП, обшиваемые гипсоволокном или гипсокартоном.

Дверца должна иметь такие же размеры, как и люк.

Совет: Выбирайте размеры дверцы с учетом того, что на ней должны поместиться целые плитки, со стыками между ними. То есть, дверца должна быть рассчитана на одну, две, четыре, шесть плиток.

Используя ОСП, старайтесь выбирать материал с высокой плотностью и толщиной минимум в 12 см, так как плитка требует определенной жесткости для ее фиксации на поверхности.

После изготовления дверцы следует процесс крепления к ней навесов, на которых она будет держаться. Учтите, что такой люк устанавливается на одном расстоянии со стеной, он не может быть в нее углублен, так как нарушится целостный внешний вид стены.

Учтите, что упор дверцы должен отличаться максимальной жесткостью. После монтажа дверцы и запорных механизмов начинается процедура укладки плитки. Первая плитка укладывается непосредственно снизу дверцы. Позаботьтесь о тщательном расчете вертикальных и горизонтальных рядов плитки. Для этих целей желательно использовать лазерный уровень. Не следует проводить затирку швов между плиткой, уложенной на дверце. Именно в этом и будет состоять ее единственное отличие от общего интерьера.

Изготовление люка под плитку своими руками будет выполнено качественно лишь в том случае, если будут выполнены все вышеперечисленные условия.



Монтаж люка под плитку: технология и инструкция

Существует несколько этапов установки люка под плитку:

1. Подготовка проема.

Проем под люк должен быть очищен от пыли и грязи, а его размеры должны в точности совпадать с параметрами самого люка.

2. Монтажные работы.

Установите люк в ранее подготовленную поверхность проема таким образом, чтобы обеспечить совпадение плоскости дверцы со стеной, на которой будет располагаться плитка.

Учтите, во время монтажа универсального люка имеющего пружинные замки, следует выдвинуть люк на два, три миллиметра выше стены. Таким образом, после нажатия люка обеспечится герметичность его прилегания.

3. Фиксация люка.

Этот процесс требует закрепления люка в стене дюбелями и саморезами.

Совет: Перед тем как закрепить люк, несколько раз проверьте его ровность, чтобы избежать порчи внешнего вида стены.

Если рама изготовлена из стали, то в нее вкладываются элементы в виде деревянных брусков, которые обеспечивают прочное соединение и фиксацию люка.

Далее проводится регулировка дверцы специальными механизмами, которые предусмотрены для ее открывания. На боковые участки рам устанавливаются специального рода заглушки, улучшающие привлекательность его внешнего вида.

4. Отделка люка с помощью кафеля.

На петельных участках разрешается выступ плитки, максимум на 4,5 см. На других же участках допускается выступ плитки за пределы дверцы максимум на 30%.

Совет: Чтобы обеспечить максимальное сцепление между плиткой и поверхностью дверцы, рекомендуется перед нанесением клея обработать дверцу грунтовкой. Учтите, что клей для плитки должен быть высокого качества, при желании возможен вариант применения жидких гвоздей.

Запрещается наклейка плитки на дверцу люка плиточным клеем на цементной основе, так как из-за высокого веса конструкции, существует риск деформации дверцы.

Для того, чтобы обеспечить ровные стыки между плитками в них устанавливаются крестики. Только после того как клей высохнет, они убираются со швов, а дверца открывается с помощью нажатия.

Для обеспечения звукоизоляции и герметизации дверцы следует по периметру дверцы наклеить малярную ленту. Зазор обрабатывается герметиком, после высыхания которого снимается малярная лента.

Совет: Герметик должен быть на силиконовой основе.

Учтите, если люк имеет нажимную основу, то герметиком заполняется не все пространство, а лишь шов на 3-4 мм. Герметик ни в коем случае не должен попасть под плитку, в противном случае, возникнут проблемы с открыванием дверцы.

Используя эластичный шпатель избавьтесь от излишков силикона. Удалите ленту после высыхания герметика. По истечении 48 часов, произведите обрезку шва под углом в сорок пять градусов.

Совет: Чтобы облегчить открывание люка в процессе его эксплуатации, следует обрезать плитку, находящуюся на стене, а не на дверце.

Люки под плитку видео:

strport.ru

Ревизионные люки под плитку: размеры, назначение и особенности

Дизайнеры стремятся к максимальной эстетичности и комфорту созданного интерьера. Так, непривлекательные и требующие надежной защиты от внешней среды трубы в ванных комнатах можно спрятать специальными люками. Ревизионные люки под плитку выпускают разных видов и конструкции. Ниже дано описание устройств под плитку или скрытых под покраску, их виды и преимущества.

Ревизионные люки

Содержание статьи

Конструкция и назначение

Идея создания подобных конструкций состоит в декоративном скрытии систем коммуникаций жилья при постоянном доступом к ним с целью контроля. Люки скрывают от посторонних глаз технологическое оборудование, не нарушая общей эстетики комнаты, но позволяя хозяину вовремя получить к ним доступ без нарушения декоративных покрытий.

Конструктивно люки включают следующие составные элементы:

  • Внешнюю раму;
  • Ось;
  • Поворотную дверцу-рамку на петлях;
  • ГВЛ плиту.

Внешнюю раму устанавливают в проеме под люк и приваривают к ней ось из прочного металла. Рама и становится опорой всей конструкции. На оси крепятся петли на двух или трех шарнирах. Петли соединяют внешнюю раму с поворотной. Дверца создана путем крепления саморезами к поворотному элементу гипсоволокнистой плиты, на которую укладывается плитка или наносятся лакокрасочные материалы.

Схематическая конструкция ревизионного люка

Для изготовления внешней рамы используют прочную сталь – профиль 40 на 20 мм. Исключение составляют откидные конструкции, для них используют профили 30 на 20 мм. Внутренняя рамка изготавливается из профилей с квадратным сечением (15 мм). Толщина плиты для дверцы – не менее 1 см. При этом глубина конструкции (расстояние от поверхности стены до коммуникаций) – не менее 5 см.

Виды сантехнических люков под плитку

В зависимости от механизма устройств, назначения, прочности и других факторов все предлагаемые производителями ревизионные конструкции делятся на различные виды.

Виды люков под плитку:

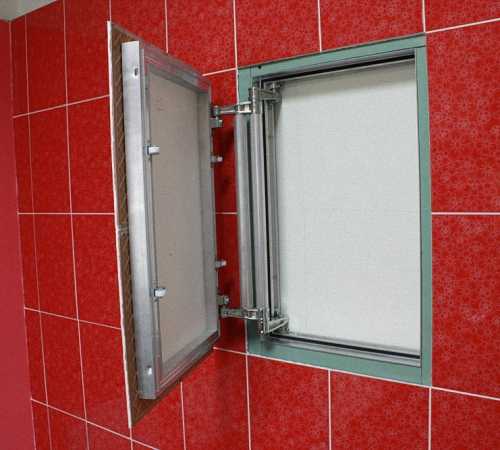

Распашной люк

Данный тип подходит для облицовки стен любым видом гладкой плитки: матовой или глянцевой. Конструкция открывается с использованием входящих в комплект двух присосок. В случае с материалом негладкой фактуры их применение невозможно. Конструктивно модель включает такие элементы:

  1. Раму;
  2. Дверцу с плитой ГВЛ;
  3. Петли шарнирные на двух звеньях;
  4. Две присоски;
  5. Клиново-роликовые замки.

Зачастую распашные люки покрывают специальной порошковой антикоррозийной эмалью. Размеры предполагают глубину конструкции вс 50 мм.

Нажимная дверца

Отличный вариант для плитки с шершавой рельефной поверхностью. В этом случае дверцу открывают простым нажатием на поверхность люка. Это обеспечивают роликово-нажимной тип замков, в остальном конструктивно такие люки не отличаются от распашных. Устройство позволяет их использовать при уложенной плитке и других поверхностях. Несмотря на явное преимущества в работе такого типа люка,есть и недостаток – они существенно дороже распашных из-за стоимости замков.

Сдвижной тип

Данный вид люков, в свою очередь, делится на устройства с присосками или нажимным механизмом открывания. Особенность и одновременно заметный плюс сдвижных люков – возможность установки даже в самых труднодоступных местах, например, за бочком унитаза. Конструкция включает:

  1. Раму;
  2. Дверцу с плитой;
  3. Замки клиново-роликового и роликово-нажимного типа;
  4. Две присоски;
  5. Трехзвенные петли на шарнирах.

В размерах конструкций есть ограничения. Границы следующие: ширина – от 35 до 55-65 см, высота – от 30 до 100 см.

Откидной люк

Если нет условий для установки даже сдвижной дверцы, остается откидной вариант. Такой люк может быть вмонтирован при условиях, когда до препятствия менее 12 см. Иногда возможен вариант со съемной дверцей, когда габариты проема не позволяют закрепить необходимые петли. Откидной люк предусматривает наличие:

  1. Рамы из профиля 20х30 мм;
  2. Стальной дверцы (12х60 мм) с плитой из ГВЛ;
  3. Зацепов направляющих рамочно-трубчатого типа;
  4. Замка любого типа;
  5. Трех подпружинных направляющих роликов.

При использовании откидного люка допускается выход облицовочной плитки за границы рамы на 5 см. Если габариты дверцы слишком велики, необходима дополнительно цепочка со страховочным карабином.

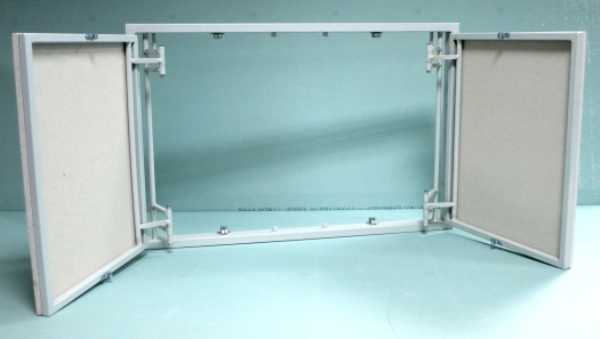

Люк с двумя дверьми

Этот тип также можно отнести к распашным или нажимным люкам, так как он может включать оба механизма. Чаще двухдверные люки применяют для проемов более 70 см в ширину.

Это модели повышенной грузоподъемности, которые незаменимы при облицовке плитами из тяжелых дорогих материалов: гранита, мрамора или натурального камня. Размеры их варьируются от 30х60 см до 70х200 см. Профиль для рамы усиленного люка разрешается с сечением 50х25 мм, для дверцы – 20х20 мм. Конструкция отличается наличием трех усиленных петель и узлов регулировки створок.

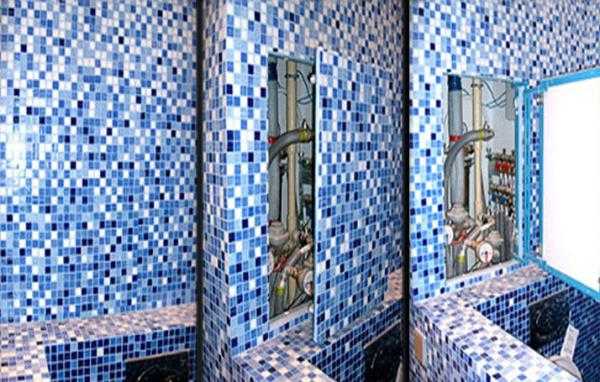

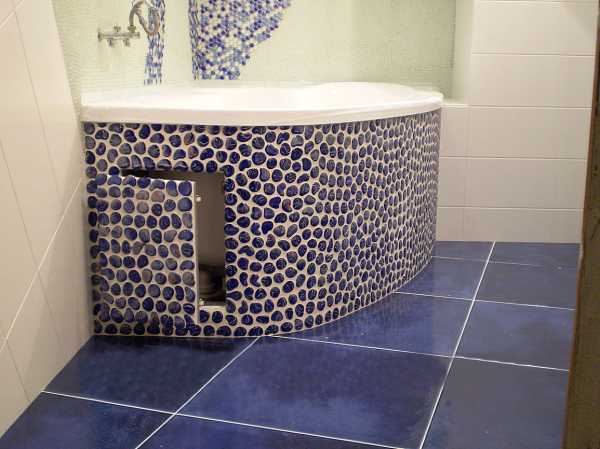

Дверцы под мозаику

Практически каждый из перечисленных типов люков могут быть мозаичными, если выполнены следующие условия:

  1. Тип открывания – нажимной;
  2. Размеры полотна дверцы и внешней рамы равны. Не допускается выступ мозаики за пределы люка.

Ревизионные люки под покраску

Кроме облицовки плиткой возможна и покраска стен либо поклейка на них обоев в помещениях, где нужен доступ к сантехническим трубам. В таком случае стоит рассматривать ревизионные люки под покраску скрытого типа. Такие конструкции делят по назначению:

  • Люки для стен;
  • Потолочные;
  • Напольные.

Классифицируются скрытые люки и по механизму: со съемной дверцей или на петлях.

Люк ревизионный под покраску поверхности

Все «окрасочные» люки изготавливают из алюминия, чтобы после нанесения декоративного материала, устройство не поржавело. Дверца изготавливается из влагостойкого ГКЛ. В зависимости от сферы и места применения, кроме стандартного образца могут быть в других вариациях:

  • С защитой против пожаров;
  • Воздухонепроницаемые;
  • С защитой от влаги.

Оптимальными условиями для установки таких люков считают стены или перегородки из гипсокартона, навесные потолки, хотя возможен монтаж и в кирпичные, деревянные и бетонные стены. Конструктивная особенность – отсутствие каких-либо ручек или запирающих устройств. Открывание производится за счет нажимного механизма, а запирание посредством специальных защелок.

Монтаж системы своими руками:

Модели бывают усиленные – со страховочным тросиком. Дверцы – съемные и несъемные, их можно обшить по периметру специальным уплотнителем из резины. Что касается размеров таких конструкций, то они варьируются от 20х20 см до 1х1,5 м. При монтаже можно выбрать тип открывания: левое или правое.

Вконтакте

Facebook

Twitter

Одноклассники

gipsohouse.ru

Люк под ванной под плитку, способы открывания и материалы изготовления

Осуществление ремонта в ванной комнате предполагает прокладку технических узлов, которые обычно располагают под чашей ванны. Для того чтобы скрыть коммуникации применяют люк под ванной под плитку, который позволяет обеспечить быстрый доступ для осмотра. Данные устройства различаются по своему внешнему виду и конструкции.

Разновидности ревизионных люков

Ванная комната – помещение с повышенной влажностью, и самый оптимальный вариант ее отделки – облицовка кафелем. Изготовить люк можно своими руками, однако лучше всего приобрести уже готовое изделие. Популярность устройств обусловлена преимуществами:

  • легкий доступ к системе водоснабжения и приборам учета воды;
  • простой монтаж изделия, с которым справится новичок;
  • единая конструкция люка, обрамленного плиткой, позволяет сделать его неприметным в интерьере ванной комнаты;
  • благодаря использованию специальных материалов, люк в ванную не будет подвержен коррозии.

Классификация люков разделяет их способу и механизму открытия, по размерам устройства и по материалу изготовления.

По способу открывания

В зависимости от используемого механизма, который устанавливается на устройстве для его работы, люки под плитку бывают:

  • распашные – самый распространенный тип люков на сегодня. Используется в большинстве случаев из-за простой конструкции: крепление дверцы к раме происходит за счет петель. Открывается такое изделие с помощью двух присосок на поверхности. Фиксация рамы в нише осуществляется путем применения дюбелей, что предотвращает самопроизвольное открытие дверцы. При отделке лючка плиткой не рекомендуется делать выступы материала более чем на 50 мм, чтобы не возникало проблем при использовании изделия;
  • нажимные — люки для ванной комнаты под плитку, которые предполагают облицовку не гладким кафелем, а плиткой с узорами и рельефным рисунком. Конструкция такова: рама, дверца, петли и замки. Чтобы открыть люк необходимо нажать на него руками, после чего роликово-нажимной замок сначала выдвигает дверь, а потом распахивает. Данные модели имеют более высокую стоимость, чем распашные изделия;
  • сдвижные – удобны тем, что могут располагаться в местах ванной, где находится сантехника или мебель. Чтобы избежать случайного открывания, в конструкцию монтируют специальные запорные механизмы. Сдвигание вдоль стены происходит за счет применения трехзвенных петель крепления. Сначала дверка выступает вперед, после чего уходит в сторону;
  • откидные – используют в случае труднодоступных мест. Такие люки уместно делать в полу, они могут выпускаться с газовыми амортизаторами для более удобного открывания. Конструктивно приспособление имеет газовые пружины, которые крепятся к раме и дверце. Прочная поверхность последней, позволяет клеить любую плитку для скрытия люка. Напольные люки уместны в тех помещениях ванной комнаты, где коммуникации проходят внизу;
  • двухдверные – применяются для широких проемов ниш, где не обойтись одной дверкой. По строению бывают нажимными и распашными, где дверцы крепятся с помощью надежных петель;
  • усиленные – для их фиксации применяются усиленные петли, а сама конструкция рамы имеет утолщенное сечение. Благодаря этому, у владельцев квартиры появляется возможность отделать дверку тяжелыми по весу материалами, например керамогранитом, мраморной плиткой, натуральным камнем. Повышенная грузоподъемность таких изделий делает уместным их использование для пола.

Перечисленные модели люков не испортят внешний вид интерьера, но для того, чтобы сделать устройство незаметным нужно постараться. Чтобы результат был аккуратным, отдайте дело в руки квалифицированных профессионалов.

Двухдверный

Нажимной

Откидной

Распашной

Сдвижной

По размеру

Большинство производителей предлагают приобрести люк под ванную на заказ: именно так потребитель сможет точно угадать с размерами своей ниши. Подбирается люк согласно размерам одной облицовочной плитки. Некоторые изготовители предоставляют услугу самостоятельного расчета габаритов приспособления: для этого в поле нужно ввести ширину и высоту одной плитки, после чего калькулятор покажет оптимальные устройства. Однако есть более простой способ, просмотреть размеры люка в ванную комнату, так вы сразу сможете учесть его параметры.

 Однако на строительном рынке предлагается ряд моделей со стандартными габаритами, которые бывают:

  • маленькими;
  • средними;
  • большими;
  • крупными.

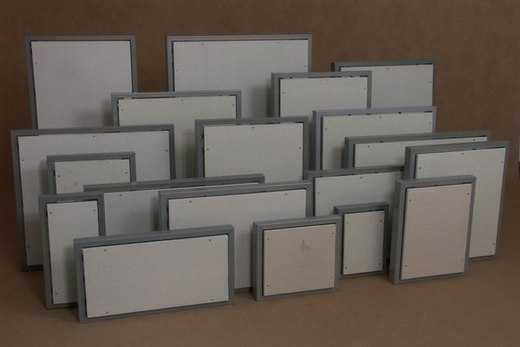

Размеры люков могут быть разными

Маленькими люками считаются модели с размерами от 40х40 см. Такие варианты удобно устанавливать как в вертикальной, так и в горизонтальной нише на полу под плитку. Минимальный размер предполагает некоторые трудности в доступе, поэтому прежде чем ставить такое изделие, рассчитайте точные габариты проема для комфортного доступа к коммуникациям.

Средние размеры приспособлений – 50х50 см. Этот тип уже больше предыдущего, следовательно, доступ будет более удобным. За ним располагают объемные инженерные системы в стене: замаскировать люк плиткой можно так, что он будет неприметен на общем фоне.

Большие габариты подразумевают применение сдвижных дверок, потому как одна дверца вряд ли сможет надежно закрыть нишу размером в 80х60 см. Изделие не только помогает скрыть трубы, но и потайные шкафчики под ванной. Установленная дверца обшивается гипсокартоном, после чего люк, расположенный под ванной маскируется под плитку.

Самыми крупными моделями считаются варианты, превышающие 80 см в длину и ширину. Уместно использование такие аналогов для обустройства напольных люков. При открытии обеспечивается широкий просмотр, а скрыть прибор можно керамогранитными плитами. Рассчитывая габариты смотрового люка, оставляйте в запас несколько сантиметров для выступа плитки за пределы двери. Оптимальным станет выступ в 0,5 см со стороны петлевого механизма, и по 50 мм с других боков.

Помните о том, что стоимость изделия также будет зависеть от его размеров, чем больше люк – тем выше цена. Производство на заказ является самым дорогостоящим.

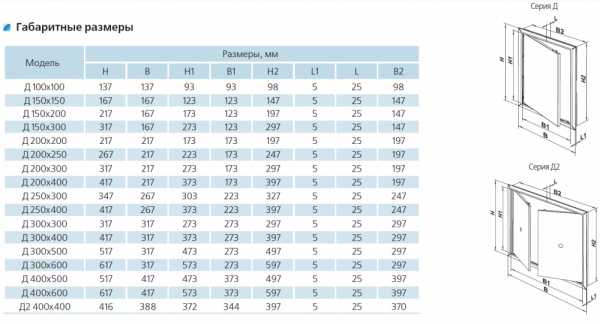

Габаритные размеры люков

По материалу изготовления

Все разнообразие моделей можно условно поделить согласно материалу, из которого они изготавливаются. Сама рамка изделия обычно делается металлической – крепления должны прочно фиксировать дверцу, которая может быть изготовлена из:

  • пластик — применяется для люков, которые не подвержены сильной нагрузке. Пластиковые изделия производят белого цвета, впоследствии их можно облицевать плиткой небольшого веса. Они имеют малые размеры и устанавливаются в тех местах, где под ванной расположены счетчики. Для таких целей разумно делать небольшое окошко, которого достаточно для просмотра показателей приборов учета. Пластик для изготовления применяется армированного типа, он прочный в конструкции и устойчив к перемене температуры и влажности;
  • металл — такие смотровые люки надежные, но имеют большой вес, из-за чего ограничены их размеры. Если делать приспособление крупных габаритов, понадобится дополнительное усиление петель, поэтому часто металлическими делают напольные люки под плитку, которые оборудуют амортизаторами и пружинами. Настенные устройства также могут быть сделаны из стали, однако сварные швы со временем подвергаются ржавчине из-за постоянной влажности в ванной. Поэтому целесообразнее будет выбрать люк из алюминия: у него малый удельный вес, и он не будет испорчен коррозией;
  • гипсокартон — часто такие дверки изготавливаются самостоятельно во время ремонта: таким образом можно существенно сэкономить на покупке. Саму рамку можно сделать из алюминиевого профиля для гипрока, а закрепить дверку на петлях, приобретенных в строительном магазине. В данном случае, владелец сам решает какие размеры будет иметь люк, ему не нужно подстраивать габариты отверстия под стандартные, предлагаемые магазинами. Гипсокартон – прочный материал, позволяющий выдерживать большие нагрузки, поэтому замаскировать лючок под ванну плиткой не составит труда.

Гипсокартонный

Металлический

Пластиковый

Изделие должно хорошо поддаваться будущей отделке, для этого и делают ревизионные люки, которые будут скрывать коммуникации в стене или полу.

Как не ошибиться с выбором

Весь процесс выбора сантехнического люка состоит из последовательных этапов и нюансов, каждый нужно рассмотреть подробно:

  • определение места нахождения ниши. В процессе ремонта, когда коммуникации уже проведены, задумайтесь, где бы наиболее удобным было расположение люка. Это может быть как проем в экране под ванной, так и отверстие в полу. При выборе последнего варианта, учитывайте, что дверца люка должна иметь амортизаторы для прочности ее фиксации;
  • измерьте габариты ниши — важна длина и ширина будущего устройства, именно от нее нужно отталкиваться при выборе в магазине;
  • возьмите купленную плитку и вымерьте ее размеры, запишите полученные замеры, чтоб предоставить их консультанту в магазине;
  • при выборе рассчитайте, сколько плиток вместится на дверцу ниши, после чего можно смело подбирать соответствующий по габаритам люк.

Выбранное изделие должно не только подходить по размерам, но также иметь надежный механизм открывания. Лучший выбор нержавеющая сталь или алюминий – таким образом, устройство прослужит долгие годы. Вес конструкции тоже важен: при дальнейшей облицовке, дверцы для ванной не должны провисать под грузом. Это приведет к быстрому износу изделия и его замене.

Механизм рекомендуется проверить тщательно: попробуйте открыть и закрыть люк прямо на месте. Если конструкция заедает, лучше сразу поменять приспособление, ведь работа люка должна быть четкой и плавной. Если был выбран съемный люк – проверьте состояние и надежность фиксирующей цепочки. Она предполагает быть крепкой, способной удержать откидную крышку на весу.

Выбирая сантехнический люк, вспомните есть ли в ванной препятствия для его открытия. От данного показателя будет зависеть тип конструкции и способ открывания. Цвет дверцы не имеет значения, потому как она все равно будет скрыта под плиткой. Традиционными считаются распашные белые люки. Качественное изделие должно отличаться повышенной стойкостью к влаге, быть пожаробезопасным, легким, безвредным для человека и простым в установке.

Видео

Фото

vannayasovety.ru

Люк под плитку своими руками: изготовление и установка

Нередко во время ремонта в ванной комнате приходится обустраивать люк-невидимку. Такое приспособление просто незаменимо, поскольку скрывает доступ к важным элементам трубопровода или местам хранения вещей. Также с помощью люка прячут вход в подвал. Рассмотрим, как сделать подобную конструкцию своими руками.

Удачный способ замаскировать коммуникации

Необходимость наличия люка

Зачастую такое приспособление расположено в ванной комнате. Разберемся в его функциях и назначении. Скрытый ревизионный люк призван обеспечить:

  • Доступ к элементам коммуникаций. Это своеобразное смотровое окно для важных частей водопровода. Обычно такой ревизионный люк маскирует в стене или под ванной доступ к запорной арматуре, счетчикам воды, местам соединений отрезков труб и т. д.
  • Шкафчик. За такой скрытой дверцей располагают полочки, например, в гипсокартонном коробе. Здесь прячут косметику, бытовую химию, инструменты и прочие предметы.
  • Вход в подвал. Вариант для частных домов. Проем должен быть дополнительно укреплен, поэтому под кафель зачастую обустраивают металлический каркас.

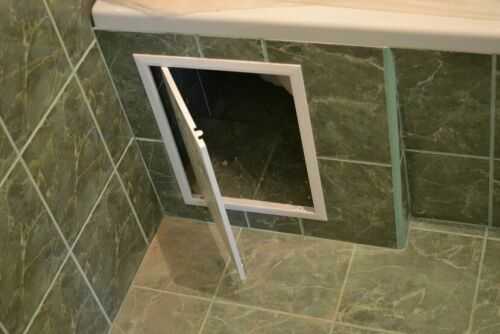

С помощью люка в ванной легко добраться до элементов коммуникаций

Если последние два варианта – скорее личные пожелания хозяев дома, то ревизионный люк – обязательное условие в маскировке труб и счетчиков в закрытых коробах.

Изготовление основания

Весь процесс разобьем на несколько этапов:

  • создание каркаса;
  • монтаж полотна;
  • крепление фурнитуры;
  • облицовка кафелем;
  • герметизация стыков.

Итак, рассмотрим, как своими руками делается люк-невидимка под плитку. Начинают с изготовления каркаса для дверцы. Сперва измеряется проем, образовавшийся после укладки кафеля. Желательно заранее предусмотреть наличие такого окошка, чтобы оставить место под цельные элементы. Дополнительно рекомендуется укрепить периметр проема, особенно если обустраивается вход в подвал.

Рамку люка изготавливают из деревянных планок, металлических уголков или алюминиевого профиля. Она должна быть немного меньше проема, чтобы оставался зазор для установки кафеля.

Затем на каркас крепят само полотно дверцы, изготовленное из листа фанеры, OSB или влагостойкого гипсокартона. Должно быть не менее двух слоев. Металлические люки монтируются сварным методом. Если отверстие большое по размеру, дополнительно предусматривается наличие ребер жесткости.

Схема механизма открывания

После монтажа люка просверливаются отверстия для крепления петель. Обычно используются мебельные навесы. Обустраивают и стандартный вариант с распахиванием в сторону, и откидной вниз. Более современный и удобный, но и весьма затратный способ предполагает установку push-системы. Вторая часть петель врезается в обрамление проема. После регулируется положение дверцы и приступают к укладке кафеля.

Особенности отделки плиткой

Ревизионный люк обычно рассчитан на 2-4 плиточки, в зависимости от формата кафеля. Для укладки облицовки используют стандартную клеевую смесь. Для основы из фанеры и гипсокартона покупают специальный состав, отличающийся большей адгезией.

Если вы кладете плитку на люк в подвал из металла, предварительно обшейте его фанерой. Материал поверхностно шпаклюют. Грунтовка – обязательное условие.

Кладут плитку таким образом, чтобы по краям сохранялся небольшой выступ кафеля, но не более, чем на 5 см. Также обратите внимание на швы соседних элементов, они должны полностью совпадать с облицовкой люка как по своему расположению, так и по толщине.

Узор должен совпадать по всей поверхности

Альтернативные варианты

Помимо керамической плитки, ревизионный люк облицовывается и другими материалами, в зависимости от типа покрытия, используемого в области расположения конструкции. Самый яркий пример – ванная комната, стены и пол в ней зачастую оформлены стандартной плиткой, а экран, закрывающий водосточные трубы, зашит пластиком. В данном случае отделка кафелем выполняется в местах прилегания окошка к полу или стене.

В большинстве случаев используется альтернативный вариант – люк зашивается таким же пластиком. Это не только просто и удобно, но и позволяет облегчить массу дверцы, а значит, и фурнитура понадобится более простая.

Второй вариант – вход в подвал. Если в коридоре уложена плитка, вопросов не возникнет, но с другим покрытием кафель будет резко бросаться в глаза. «Невидимка» тут не получится.

Во время устройства скрытого люка в полу для крышки потребуется более прочное основание

Если речь идет о напольном люке, маскирующем вход в подвал, его облицовывают тем же покрытием, что и пол. Например: ламинат, ПВХ-панели, ковролин и т. д.

Обустроить своими руками полноценный ревизионный люк, замаскированный под плитку, или незаметно оформить вход в подвал, может каждый. Главное, снять правильные размеры проема и использовать качественные материалы и комплектующие. Конечная стоимость изделия зависит от типа фурнитуры и класса облицовочного покрытия.

Рекомендуем посмотреть видео:

gidpoplitke.ru

Люки для ванной комнаты под плитку – размеры, разновидности и применение

Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

  1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.

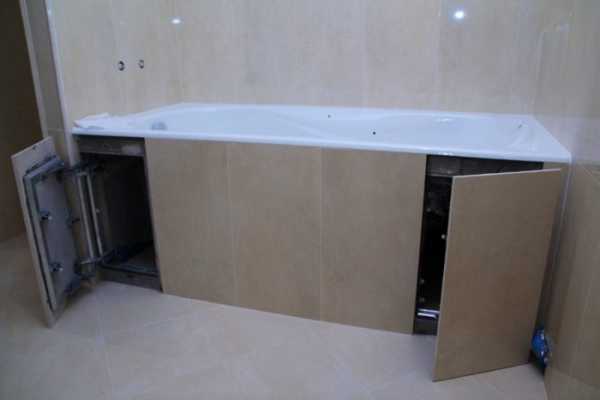

    Легкий доступ к датчикам и трубам

  2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
  3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
  4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.

Материал и размеры

Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

  1. Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.

    Пластиковый люк

  2. Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.

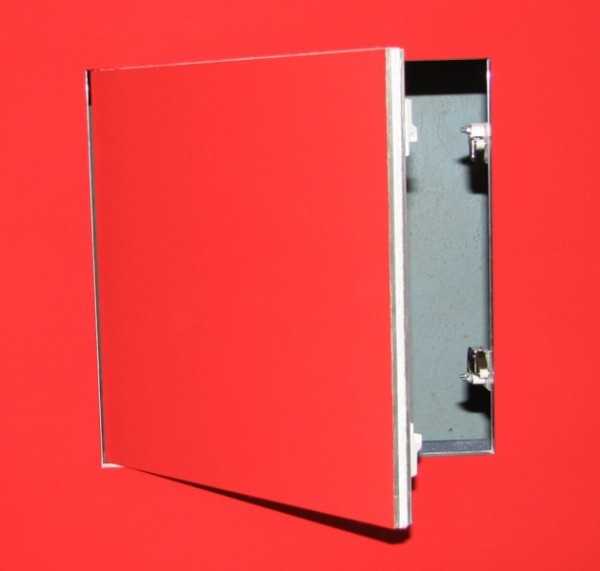

    Люк под плитку

  3. Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.

Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.

Видео-инструкция

dekormyhome.ru

Люк невидимка для плитки. Фотохроника установки люка под ванной. > %

В каких случаях  ставят люк невидимку под плитку.

Когда есть желание полностью скрыть наличие проема из вида.

Непонятное человеческое “ХОЧУ”.  Других  видимых преимуществ нет.  Это для тех, кто готов за свое “хочу” заплатить в 10 раз больше, чем за обычный пластмассовый люк.

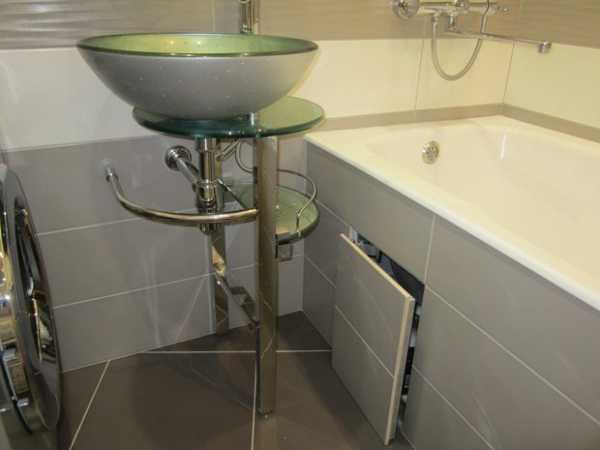

Один из вариантов люка-невидимки



Сделать самому такой ревизионный люк, в домашних условиях, мне кажется затруднительно. Здесь присутствуют сварочные и токарные работы. Простые виды этих работ, но все же. По настоящему люк будет невидимым только при совпадении цвета затирки и силикона на швах. Чаще всего такое возможно при белой затирке.

И так ,некоторые подробности из практики моей установки сантехнического люка невидимки .

1. Необходимо аккуратно разметить раскладку плитки на будущей зашивке. На дверце должна располагаться целая плитка или, ясное дело, парное  число ее. Обычно (как и в нашем случае) плитка, закрепленная на люке выходит за пределы дверцы на несколько сантиметров. Исходя из разметки выбирают место установки и размеры будущей конструкции. В некоторых городах их  изготавливают по заказу, так, что размеры могут быть любые. Стоимость  изготовления этого люка около 120$.

Обычно, размер люка может быть на четыре или две плитки. В редких случаях на одну  плитку. Конструкция может быть различной. В одном случае, обшивка на люке выходит за пределы люка и закрывает ширину несущей рамки. В этом случае плитка (на люке) крепится на обшивку дверцы и не заходит на гипсокартон ( обшивки стены или ванны).

В другом случае (как в нашем)  гипсокартон ( обшивки ванной), заходит на несущую обвязку люка . Плитка на дверце в этом случае, выступает на несколько сантиметров и примыкает на гипсокартон насухо, без клея.

По способу открывания люки невидимки бывают нажимной и с присоской. В нажимном люке открывание происходит при надавливании на люк. Во втором случае присоску, нехитрой манипуляцией, закрепляют на поверхности плитки и тянут дверцу как за  ручку.

2. После разметки места установки люка, необходимо установить стойки профилей гипсокартонной системы, будущей зашивки ванны. К этим  профилям по периметру будет крепиться саморезами  люк невидимка .Для усиления профиля в него можно загнать деревянный брусок.



3. По инструкции сначала  крепится гипсокартон, а затем по диагонали запускается люк и , как то развернувшись, монтируется на место. Этот момент, в случае с ванной и не получается. Ванна не позволяет зайти люку за обшивку.



Ошибка при монтаже сантехнического люка

Поэтому сперва производим монтаж конструкции к профилям, затем гипсокартон, с вырезанным отверстием под дверцу   ( иначе выступающая поверхность дверцы не даст закрепить гипсокартон).

Обшивку пришлось разбирать.



Крепление конструкции ревизионного люка к профилям ГКЛ

4. Поверхность зашивки на люке может не совпадать с поверхностью гипсокартона .  В этом случае  ее необходимо выровнять клеем. А укладку плитки на люк производить на следующий день. Если это делать в один день , то есть опасность, что клей при укладке плитки намертво закрепит дверцу. Поэтому, при выравнивании поверхности люка клеем в зазоры между люком и обшивкой необходимо вставить временные прокладки с картона. На следующий день их необходимо вытащить, щель между дверцей прочистить и проверить люк на открываемость. Всю поверхность прогрунтовать.



Выравнивание клеем поверхности дверцы



Вытаскивание картонных вставок





Очистка дверцы для открывания



5. Подготовленную поверхность  обшивки ванны и люка облицовываем плиткой. На следующий день  – заполнение швов на плитке. Шов по периметру плиток на люке затиркой не заполняем. Так – же, затиркой не заполняем примыкание  бортика ванны и плитки, верхнего ряда облицовки зашивки. Эти места будем заполнять силиконом.



Облицовка плиткой и заполнение швов затиркой



6. На следующий день (дней уже прилично набирается вокруг одной только зашивки) войлоком необходимо протереть налет на плитке от затирки и подработать неудачные  швы наждачной бумагой. Подробно весь процесс заполнения швов показан в видеоролике на странице. Только после всей, выше описанной работы,  можно заполнить швы на дверце люка силиконом.



Заделка швов вокруг люка силиконом



7.Дальше,по инструкции, когда силикон застынет (на следующий день) по периметру шва на  люке нужно пройти острым лезвием ножа под углом 45 градусов. Дверцу можно открывать . Силикон откроется вместе с ней.

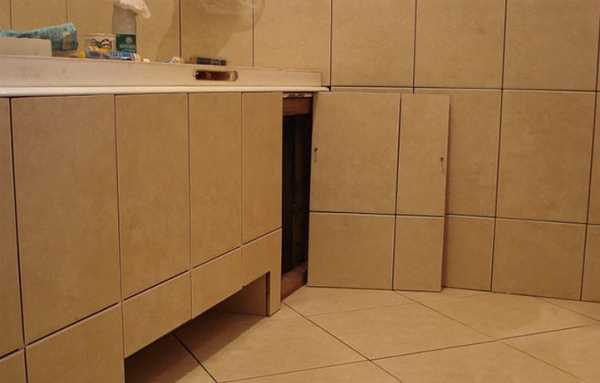

Конечный результат





Вопросы из писем и консультаций в скайпе:



1. Какими правилами необходимо придерживаться при установке ревизионного люка под ванну. Плитку   начинать ложить с чего? С люка?
На чё крепится плитка на потайной люк? Зачем нужна раскладка под плитку?

Нашел ролик у чехов, где есть ответы почти на все вопросы. Там все показывают на стенде.

Единственная оговорка для конкретного случая. Перед тем как делать люк, нужно просчитать как плитка будет в конце перегородки (зашивки под ванной). Не появятся ли там  сантиметровые кусочки.  http://youtu.be/Mfp6opJ_qhc



101ohibka.ru
