Люки ревизионные размеры – виды, преимущества, правила выбора и классификация

Содержание

полимерный, чугунный, пластиковый, диаметры и размеры крышки

Канализация – инженерная коммуникация, обеспечивающая надлежащий комфорт в городе и загородном доме. Важным ее элементом являются колодцы, которые обустраиваются специальными крышками.

Они также необходимы при обустройстве ливневой и дренажной системы. Рассмотрим, какой канализационный люк лучше выбрать и как произвести его установку своими руками.

Функции и назначение

Основная его задача заключается в защите от попадания мусора, грязи, посторонних предметов, стоков и других загрязнений в коллектор. В противном случае канализационная система будет быстро забиваться и не выполнять своей главной функции. Кроме всего прочего, его присутствие позволяет производить плановое обслуживание инженерной сети или устранять проблему в случае образования засора.

По своему назначению они делятся на:

  • Легкие, с допустимой нагрузкой до 3 т. Преимущественно для пешеходной зоны.
  • Тяжелые, с допустимым на него давлением до 20 т. Используются для автомобильных дорог.
  • Сверхтяжелые, с максимальным на него давлением до 60 т. Сфера применения – аэродромы.

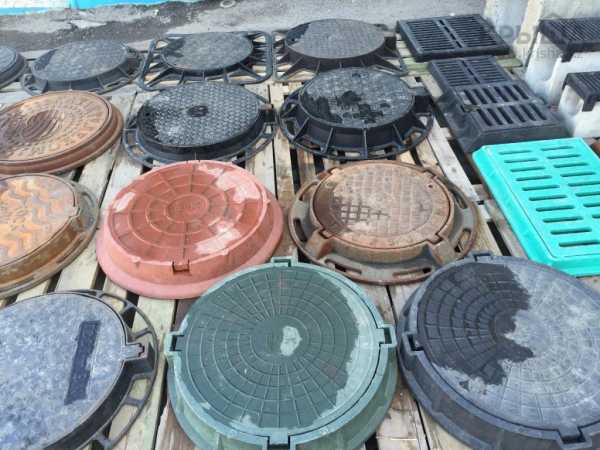

Виды

Крышка изготавливается из разных материалов:

  • Чугун.
  • Полимер (комбинированные).
  • Пластик.
  • Бетон.

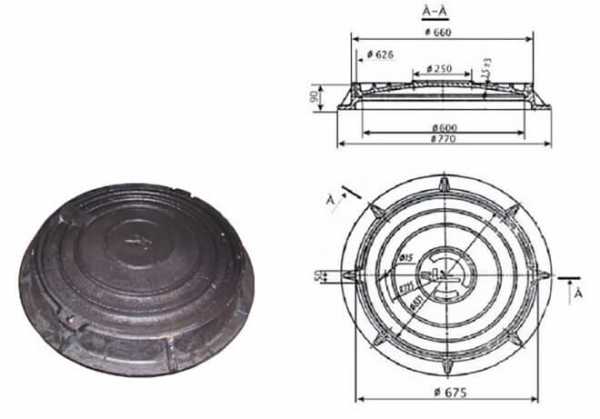

Чугунные

Это классическое решение при обустройстве канализационной системы. Чугунная крышка имеет большую массу. Из-за этого возникают затруднения при монтаже, а также при их обслуживании.

Однако их прекрасные эксплуатационные характеристики полностью перекрывают недостатки. В среднем прослужит до 100 лет при максимальной нагрузке до 100 тонн. Отличается невысокой ценой, используется при обустройстве автомобильных магистралей и территорий, где предполагается передвижение грузоподъемной техники.

Полимерные

Люк колодезный канализационный, также известен как полимерпесчаный.

При его производстве используется композитный материал из полимерного и песчаного сырья.

Преимущественно применяется при обустройстве подземных коммуникаций:

  • Тепловые сети.
  • Телефонные сети.
  • Газопроводы.
  • Кабельные сети.

Благодаря небольшому весу полимерно-песчаную крышку удобно транспортировать, монтировать и поднимать в момент обслуживания тех или иных коммуникаций. Используемый материал прекрасно справляется с термическими, кислотно-химическими и атмосферными нагрузками.

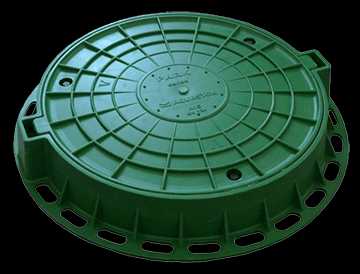

Пластиковые

Они имеют минимальный вес. За счет этого с ним легко работать при установке. В основном применяется для сада или благоустройства придомовой территории.

Может иметь зеленый или какой-либо другой цвет. За счет этого он не будет бросаться в глаза, а удачно маскироваться. У ПВХ-крышки невысокая стоимость в сравнении с аналогами. При этом пластмассовый люк способен справиться с нагрузкой до 1,5 тонны. Также допускается к установке на стадионах, в скверах и парках.

Бетонные

В продаже такой канализационный люк не встретишь. Они изготавливаются по индивидуальному заказу.

Для этого предварительно подготавливается отверстие, измеряются его размеры, а потом осуществляется процесс заливки. Можно сделать самостоятельно, главное, подготовить форму. Существуют разновидности бетонных плит/крышек, где сразу имеется круглое отверстие. Как правило, они эффективны при прокладке крупных канализационных трубопроводов, которые обслуживают целые районы.

Плюсы и минусы каждого типа:

ВидПлюсыМинусы
Чугунный
  • Благодаря большому весу справляется с серьезной нагрузкой.
  • Не боится скачков температуры.
  • Срок службы до 100 лет
  • Большой вес осложняет процесс его монтажа.
  • Установленный чугунный люк тяжело поднимать для обслуживания коммуникаций.
  • Качественное изделие будет иметь высокую стоимость
Полимерный
  • Низкая цена.
  • Эксплуатационный срок 50 лет.
  • Справляется с высокими нагрузками.
  • Отсутствие проблем при транспортировке.
  • Устойчивость к УФ-излучениям.
  • Несложная установка.
  • Экологичность.
  • Не образует коррозию.
  • Справляется с перепадами температур.
  • Минимальный вес.
  • Возможность выбрать разные цвета
  • Критические недостатки отсутствуют
Пластиковые
  • Низкая стоимость.
  • Вес, максимум 50 кг.
  • Не подвергается коррозии.
  • Под воздействием ультрафиолетовых лучей не выгорает.
  • Справляется с температурными перепадами в диапазоне от -50 до +50°С.
  • Эксплуатационный срок.
  • Экологичность.
  • Красивый внешний вид, выполненный в разных цветах
  • Минимальные нагрузки, в противном случае ломается
Бетонные
  • Устойчивость к атмосферным явлениям.
  • При соблюдении технологии производства продолжительный срок службы.
  • Справляется с высокими нагрузками
  • Большой вес.
  • Проблемы при установке.
  • Отсутствие готовых изделий, только по индивидуальному заказу

Формы

Люки смотровых колодцев могут приобретать различные формы:

  • Квадратные.
  • Круглые.
  • Прямоугольные.

Самые распространенные – круглые. Причина в том, что большое количество шахт имеют такую форму. Диаметр люка подбирается индивидуально, хотя существуют стандарты. Как правило, ориентир держится на ГОСТ 3634 99. В этом нормативе предусматривается стандартный диаметр, а также вес и другие характеристики.

Форма квадрата и прямоугольника – редкое явление. Хотя в указанных ГОСТах упоминается люк данной формы. Его можно использовать при обустройстве приусадебной территории. Такая форма может быть наиболее удобной для опускания в колодезную шахту. В случае использования прямоугольного изделия одна из сторон может иметь минимальную грань 300 мм, а максимальную ширину 800 мм.

Технические характеристики

Маркировка
  • В – для магистралей проложенного водяного трубопровода.
  • Г, ПГ – элементы для защиты пожарного гидранта.
  • К – для обустройства канализации.
  • Д – для дождевой и дренажной канализации.
  • ТС – предназначается для тепловых сетей.
  • ГТС, МТС, Т – при прокладке телефонных линий.
  • МГ – защита газопроводных магистралей
РазмерыОграничения отсутствуют. Габариты могут различаться, исходя от сферы применения. Однако есть ограничения по минимальному и максимальному диаметру от 300 до 800 мм
Вес
  • Легкие малогабаритные – 45 кг.
  • Легкие – 60 кг.
  • Средние – 95 кг.
  • Тяжелые – 120 кг.
  • Тяжелый магистральный – 140 кг.
  • Сверхтяжелые – 155 кг
Нагрузка
  • При массе 45 кг нагрузка до 15 кН. Равняется до 1,5 тонны.
  • При массе 60 кг — до 15 кН. До 1,5 тонны.
  • При массе 95 кг нагрузка до 125 кН. До 12,5 тонны.
  • При весе 120 кг выдерживает до 250 кН.
  • При 140 кг выдерживает до 400 кН.
  • При весе 155 кг выдерживает до 600 кН.

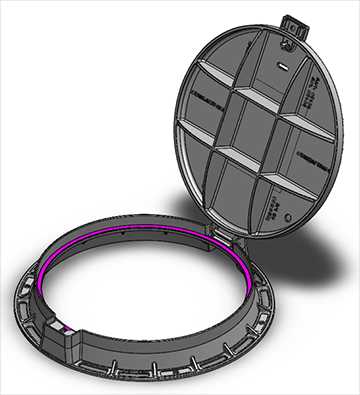

C замком

Учитывая кражу люков – необходимо позаботиться о их сохранности.

Поэтому вполне логичным является установка замка на него. Плюс ко всему он позволяет организовать защиту смотрового колодца.

Совет! Если его установка осуществляется на огороженной придомовой территории, то замок не нужен. Если он за пределами забора, то он должен присутствовать.

Чтобы осуществить монтаж замка, необходимо сделать надежный каркас. Для канализационных крышек существуют такие виды:

  • Распорные устройства.
  • Резьбовые соединения.
  • Флажковые.

Установка своими руками

Инструкция монтажа полимерно-композитного, чугунного и пластикового люка.

Инструменты

Необходим следующий инструмент:

  • Бетономешалка.
  • Лопата.
  • Мастерок.
  • Емкость для смешивания раствора.
  • Грузоподъемная техника в случае монтажа тяжелого люка.

Полимерный

  1. В первую очередь осуществляется монтаж кольца люка. Для этого необходимо надежное основание, например, железобетон или бетон. Это перекрытие должно быть прочным и качественным.
  2. Правильно смонтированное опорное кольцо (ОК) позволит равномерно распределять всю предполагающую нагрузку. Как следствие, полностью исключается вероятность разрушения.
  3. Для фиксации ОК используется бетонный раствор.
  4. Установив кольцо, необходимо дождаться, когда бетон полностью высохнет.
  5. После этого монтируется ОК крышки. При этом сам полимерный люк не рекомендуется укладывать непосредственно на бетонную плиту. Также недопустимо использовать подкладочные элементы, типа кирпича, раствора.
  6. В процесс установки необходимо достичь того, чтобы уложенный люк не выпирал из грунта, а был на одном уровне.
  7. Для фиксации сооружается отмостка. На ней должен быть уклон в одну сторону, чтобы отводить влагу и атмосферные осадки.
  8. Чтобы не допустить процесс коррозии, верхнюю рабочую часть рекомендуется смазать литолом.

Важно! Не следует применять опорные кольца, выполненные из некачественного материала.

Чугунный

  1. Для начала осуществляется установка ОК. При этом важно, чтобы оно идеально совпадало с отверстием канализационной шахты.
  2. ОК со всех сторон заливается бетоном.
  3. Укладка ОК должна выполняться точно, чтобы оно не шаталось из стороны в сторону, а установленная позднее крышка была на одном уровне с грунтом или асфальтом.
  4. После заливки бетона сразу поставьте люк на свое место. В процессе высыхания бетона передвигать крышку или поднимать недопустимо.

Пластиковый

  1. Монтируется ОК. В нем должны быть технологические отверстия, благодаря которым можно выполнить фиксацию посредством анкеров.
  2. ОК (опорное кольцо) заливается бетоном.
  3. В кольце укладывается крышка в соответствующие пазы.
  4. Крайне важно, чтобы она была на одном уровне с грунтом. Хотя в некоторых случаях люк может незначительно выступать от уровня грунта.
  5. Если есть определенные неровности, то на расстоянии 400 мм с каждой стороны устанавливается опалубка.
  6. ОК крепится анкерами.
  7. Опалубка заливается бетоном и ожидается полное высыхание.

Технология установки канализационного люка, независимо от его вида, формы и используемого материала практически одинаковая. Трудности могут возникать при работе с бетонными или чугунными изделиями по причине большого веса.

Заключение

Мы рассмотрели все особенности люка для канализации. Вы узнали, что они бывают разных форм. Также можно выбрать различный размер канализационного ревизионного люка. Мы надеемся, что этот материал поможет сделать правильный выбор, а при необходимости выполнить самостоятельную установку.

Обязательно учитывайте сферу использования и габариты изделия. Чтобы закрепить всю предоставленную информацию в статье, вы можете рассматривать готовые фото, схемы, чертежи. Дополнительно предлагаем просмотр подготовленного видео.

Полезное видео

Подробно о полимере:

Установка от А до Я:

Монтаж под тротуарную плитку:

wodakachka.com

как правильно подобрать его размеры

Из года в год применение ревизионных люков продолжает неуклонно расти. Становится шире их многообразие и функциональность. На рынке сантехнических изделий стабильным спросом пользуются все виды такой продукции, предназначенные для монтажа в стену, потолки и пол, внутри и снаружи помещений.

Как правильно подобрать ревизионный люк

В первую очередь, перед тем как выбрать люк под ревизию, важно правильно определиться с его размерами. Для этого необходимо четко представлять нужную величину проема для обеспечения беспрепятственного доступа к скрытым коммуникациям. Чтобы иметь возможность установить раму без перекосов и усилий, следует взять ревизионный люк, размеры которого меньше отверстия под него, как по ширине, так и по высоте приблизительно на пять миллиметров. Технологический проем для ревизионного люка замеряют с четырех сторон, обязательно проверив уровнем вертикали и горизонтали: при любой неровности размер будущего люка должен быть соответствующим образом уменьшен.

По способу открывания все люки подразделяются на: нажимные и под присоску. Нажимные модели открывают и закрывают при нажатии на дверцу, а люки под присоску открываются посредством специальных присосок. Если в качестве облицовочного материала использована гладкая плитка – вполне подойдет изделие с фронтальным открытием дверцы посредством присоски. В случае отделки шероховатой плиткой или мозаикой – наиболее оптимальным вариантом является нажимной люк.

Количество открывающихся створок люка также зависит от размера изделия. В случае, когда его ширина превышает 700 мм, рекомендуется выбрать двух дверную модель, чтобы нагрузка на створку не была избыточной. Также если ширина люка значительно превышает его высоту, неизбежна большая нагрузка на петли: чтобы ее равномерно распределить такой люк должен иметь двухстворчатую дверцу.

Важные детали при выборе и монтаже ревизионного люка

Даже небольшие по размеру ревизионные люки представляют собой довольно тяжелую конструкцию и должны крепиться к прочным и надежным основаниям. Лучше если это будет поверхность из кирпича или бетона, либо следует применить усиление основания жестко закрепленными профилями, которые могли бы выдержать тяжелые створки, облицованные отделкой. Для этого, крепления должны быть очень надежными.

В случае, когда ширина изделия много больше его высоты, при отделке облицовочным материалом нагруженная створка может просесть под его весом, нарушив пропорции заделочных швов. Такой перегруз также может вывести из строя замки. Поэтому следует учитывать, выбирая ревизионный люк, размерыего – они в идеале должны соотноситься так, чтобы высота была больше ширины. Облицовочный материал наклеивают на дверцы, полностью скрывая контур створки под отделкой. Межплиточные швы на створке люка и основной поверхности стены или пола должны совпадать, для того чтобы в закрытом состоянии ревизия была практически невидима.

Где приобрести люк

Приобретать ревизионный люк следует после того, как окончательно определены параметры технологического проема и размеры облицовочного материала.

Компания «ЛЮКИ.МОСКВА» предлагает широкий выбор самых разнообразных моделей. Образцы стандартных размеров представлены линейным рядом:

• от наименьшего – 200х200 мм;

• до максимального – 1200х1200 мм.
В случае если заказан ревизионный люк, размеры которого соответствуют стандартным, забрать его можно сразу после оплаты. Мы стараемся, чтобы позиции товара со стандартными размерами всегда были в наличии на складе. Если купленный товар по какой-либо причине не подошел, его можно вернуть и получить обратно всю стоимость, при условии, что изделие не повреждено.

lsismsk.ru

Ревизионный люк. Виды и назначение ревизионных люков.

Если Вы читаете эту статью, то Вы либо делаете ремонт любо собираетесь и Вас интересует вопрос: что такое ревизионный люк, какие виды бывают, их назначение, а также какие люки  используют в современном ремонте и строительстве? В этой статье я попробую охватить все виды и назначения ревизионных люков которые используются в настоящее время, а также область их применения.

Ревизионный люк-приспособление скрытия инженерных коммуникаций проходящих внутри помещения или под землей для их ревизии (осмотр, ремонт, демонтаж и тд). Применяют ревизионные люки в промышленных и бытовых помещениях, их установка обеспечивает быстрый и беспрепятственный доступ к системам коммуникаций и их удобному обслуживанию, либо замены.

Конструкция ревизионного люка, как правило, представляет собой внешнюю раму, имеющую различные формы, а также внутреннюю раму, она же дверца люка, либо съемная крышка. Устанавливается люки в технологические проемы , проем соответствует габаритным размерам изделия. Внешняя рама закрепляется при помощи крепежных соединений (винты, саморезы и тд.) или стяжки.

какой ревизионный люк чаще используют в современном ремонте и строительстве.

настенные люки.

Люки данного вида используют для доступа к скрытым жилищно-коммунальным приборам учета, водопроводной и отопительной разводке, а также доступа к скрытым узлам электрической разводки, ими также скрывают небольшие помещения с установленным в них отопительным и другим оборудованием. Устанавливают этот ревизионный люк на стены из тяжелого строительного материала (кирпича, бетона или блоков) и легкие перегородки (из алюминиевого профиля, деревянные и тд).

Различаются по назначению:

  • скрытого – облицовываются отделочными материалами в тон основному покрытию стен;
  • открытого – не требуют дополнительной отделки после установки, как правило это сантехнические люки из металла окрашенные полимерной краской или пластиковые, реже используются люки из оцинкованной стали.

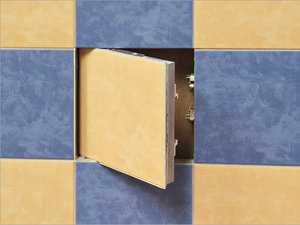

Нажимной распашной люк невидимка под плитку-самый популярный и наиболее часто используемый в ремонте ревизионный люк. Невидимка его называют за то, что после облицовки отделочным материалом и правильного скрытия швов, определить где он установлен, с первого взгляда практически не возможно.

Данные люки изготавливаются из металла и покрываются полимерным покрытием, алюминия или комбинированные ( рама из алюминия, петля металлическая). Нажимной ревизионный люк невидимка  под плитку бывает распашным на одну или две дверцы, а также сдвижным (особенности конструкции петли позволяют сдвигать дверцу в сторону). На некоторых моделях установлен уплотнитель, для дополнительной влаго, пыле защиты (в моделях имеющих алюминиевую раму). Нажимной люк под плитку можно облицовывать различными другими материалами как например: ламинат, пластик, дерево и тд.

Такие люки имеют типовые размеры от 20х30 (ШхВ) до 60х120см (ШхВ), пример типовых размеров можно посмотреть на нашем сайте, все производители как правило придерживаются этих стандартов, но также некоторые выпускают такие размеры, как 15х15см (ШхВ), 15х20 и др. Размеры которые по ширине больше 60см изготавливаются только под заказ. Этот ревизионный люк предусматривает размер открываемой дверцы в основном на 5см меньше внешней рамы.

Нажимной откидной люк под плитку- имеет такое же назначение как и нажимной распашной ревизионный люк невидимка под плитку. Самое главное отличие его состоит в том, что он не имеет петли и для доступа к скрытым коммуникациям необходимо снимать крышку.

Нажимной откидной люк под плитку, изготавливаются из алюминия, в редких случаях (заказные) из стали с полимерным покрытием. Удобно устанавливать когда облицовочный материал соприкасается с полом, а также когда между скрываемым отверстием и ванным гарнитуром небольшое расстояние и нет возможности распахивать дверцу (как например на фото сверху).

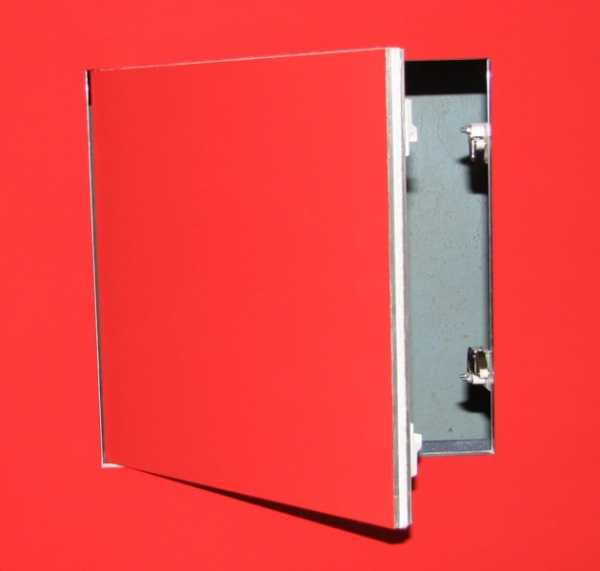

Люк под покраску, обои ,штукатурку-как и большинство люков устанавливается в каркас, после установки красится, штукатурится или оклеивается обоями, также возможна облицовка другими легкими облицовочными материалами.

Люк под покраску, штукатурку, также,как правило, является нажимным. Изготавливается из алюминия. Особенность данных люков, что они имеют минимальный зазор между внешней рамкой и дверцей, что после отделки позволяет максимально скрыть швы.

Сантехнический металлический или пластиковый люк-этот вид ревизионных люков, наиболее популярен у застройщиков, так-как имеет самую низкую цену в данном сегменте товара.

Изготавливаются из стали и красятся в любой цвет RAL по желанию (стандартно продаются в белом или сером окрасе), или из пластика. Выпускаются с двумя или одной дверцей, могут устанавливаться замки. Сантехнический металлический или пластиковый люк редко используют в современном ремонте, так-как внешний вид  выделяет скрываемый проем, имеет явное отличие от облицовочного материала, который использован в отделки. Данные люки в основном устанавливают в подсобных помещениях домов, или помещениях общественного пользования (школы, больницы и тд).

Стоит отметить что существуют другие варианты скрытия проема доступа на стене, к сантехническим и другим коммуникациям, такие как например роллеты, двери из ПВХ, панно, зеркала. Установка таких элементов, это в основном дизайнерское решение.

Потолочные люки.

Скрывают и обеспечивают доступ к  электрической разводке, вентиляционным коробам и вытяжному оборудованию, а также доступа на чердаки или технические помещения под крышей, для ее обслуживания. Устанавливаются в готовый технологический проём.

Потолочный люк под покраску,обои штукатурку-эти люки тоже самое что и люк под покраску, штукатурку, обои для стены и имеют те же характеристики и особенности установки и облицовки .

В основном это одни и те же модели люков, только их монтаж производится непосредственно в потолок. Для проведения работ, при установленном в потолке таком люке, необходима дополнительно лестница.

Чердачные лестницы-представляют из себя монтируемый люк с встроенной выдвижной лестницей.

Данные лестницы изготавливаются из комбинированных материалов; в основном дерево и алюминий. Особенность этих конструкций в том , что с низу в потолке вы видите только крышку люка,но потянув за специальное приспособление происходит открытие люка и выдвижение лестницы. Это устройство очень удобно устанавливать для доступа в часто используемое чердачное помещение.

напольные люки.

Напольный люк на газовых амортизаторах-в конструкции данного люка установлены газовые амортизаторы, которые помогают открывать крышку люка, а также удерживают ее в открытом положении и препятствуют самопроизвольному закрытию.

Напольный люк на газовых амортизаторах изготавливается из металлического профиля и  красится полимерной краской или из алюминия. Этот ревизионный люк удобен в эксплуатации, выдерживает большие нагрузки давления на крышку, открытие которое обеспечивают амортизаторы очень легкое. После установки и облицовки в полу остается небольшое отверстие для  ручки. Такие люки устанавливают в основном в частных домах для обеспечения доступа в подвальные помещения, конструкция и размеры этих моделей позволяют монтировать под ними лестницы различных конструкций и тем самым обеспечить комфортный спуск и подъем.

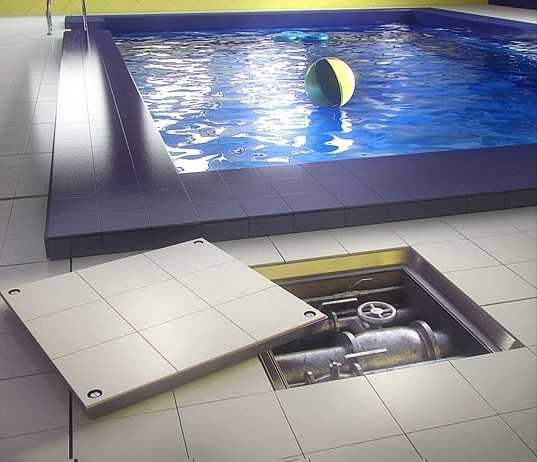

Съемный напольный люк под плитку-ревизионный люк такой конструкции обеспечивает доступ к трубам или другим коммуникациям проходящим под полом, для их обслуживания.

Крышку люка таких моделей следует облегчать при монтаже, к примеру:  использовать пенобетон, ячеистый бетон, можно использовать пеноплекс 2 и 4см.После этого производится полная заливка крышки люка бетонной смесью. Такие люки в основном используют возле бассейнов или в производственных помещениях, где нет необходимости их частого использования. Открытие таких люков требует усилия.

канализационные люки.

Устанавливаются для обеспечения доступа к обслуживанию отопления, водопровода, канализации, и других коммуникаций проходящих под землей. В основном имеют круглую форму, но для пешеходных дорожек из тротуарной плитки выпускаются квадратные и прямоугольные модели.

В зависимости от материала который использован в изготовлении бывают :

  • пластиковые;
  • полимерно-песчаные;
  • чугунные.

Полимерно-песчаные и пластиковые канализационные люки используют на тротуарных зонах, парковых аллеях и газонах, поскольку материал не выдерживает высоких нагрузок (до 1,5 т).

По сравнению с чугунными аналогами обладают низкой стоимостью , устойчивы к температурным перепадам (от -60˚ С до +60˚С) и износу. Срок службы таких люков довольно большой – от 20 до 50 лет. Выпускаются разных цветов, также могут иметь декоративный вид например имитацию камня и тд.

Чугунные ревизионные люки подразделяются на:

  • магистральные – устанавливаются на скоростных магистралях, они выдерживают нагрузку до 90 тонн;
  • тяжелые – устанавливают на дорогах с менее интенсивным движением и выдерживают нагрузку до 40 тонн;
  • средние – устанавливают в жилых кварталах;
  • легкие – устанавливают на пешеходных дорожках и газонах с нагрузкой до 1,5 тонны.

Чугунные канализационные люки служат до 80 лет, они  устойчивы перепадам температуры и выдерживают высокие нагрузки. Недостаток этих люков это большой вес.

В данной статье мы рассмотрели основные виды и назначение ревизионных люков, которые используются в современном ремонте и строительстве, на которые стоит обратить внимание, если Вы планируете или делаете ремонт, мы не стали рассматривать решетки, и другие редко используемые ревизионные люки из-за их специфики.

Виды и назначение ревизионных люков очень разнообразны и производители всегда стараются их модернизировать; уменьшать стоимость изделия, улучшать и изменять различные узлы.

Все вышеописанные описанные люки возможно приобрести у нас!!!











luke.by

Разновидности ревизионных люков

Возможность скрывать различные виды коммуникаций – давно уже не роскошь, а повседневная реальность. Большинство желающих осуществить обновление обстановки полностью или частично, принимают и активно внедряют идею использования ревизионных люков.

Функции ревизионных люков


Это средство поможет не только разгрузить пространство и сделать общую композицию более гармоничной, но и иметь доступ ко всем скрытым проводам, счетчикам, трубам, вентилям в случае, если произошел форс-мажор или следует просто осуществить плановое снятие показаний счетчика. Подобная идея прижилась, как в многоквартирных жилых, частных домах, так и в офисах, торговых павильонах. При этом люки сантехнические используют не только в качестве «комнатки» для всех инженерных коммуникаций, но и для создания мини-баров, тайников, сейфов. Это возможно благодаря тому, что стали популярны люки-невидимки, которые просто невозможно заметить на общем фоне стены.

Помимо предназначения спрятать все, что должно быть скрыто по назначению, они выполняют еще и защитную функцию. Ведь на все виды инженерных коммуникаций в той или иной степени оказывают негативное воздействие частички пыли и влага, которая присутствует во всех типах комнат, а в ванной и кухне особенно.

В итоге вы получаете помещение, которое радует глаз своей монолитностью, гармоничностью, где можно реализовать любые дизайнерские решения без нанесения ущерба технической составляющей.

Основные виды ревизионных люков


Все люки сантехнические по своему прямому предназначению делятся на такие основные типы:

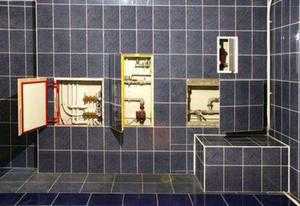

• ревизионные люки, которые устанавливаются под плитку. Данную дверцу можно встроить в любую нишу и любой тип стен (кирпич, бетон, гипсокартон). Благодаря тому, что снаружи ее обклеивают кафелем, мозаикой или схожими материалами, она действительно превращается в настоящую невидимку, совершенно теряясь на общем фоне стены. Этот люк отличается усиленным каркасом, ведь на него прилагается значительная внешняя сила в виде самого облицовочного материала, клея;

• люки под покраску, поклейку обоев. В противовес первому типу, данный люк имеет легкую алюминиевую конструкцию, рамка которой снабжена гипсокартоном, являющимся влагостойким. Легкость конструкции не предусматривает сильные надавливания, дергания двери и вешание грузиков. При эксплуатации это следует учитывать, ведь нанесение краски и даже штукатурки не обязывает люк выдерживать значительные физические нагрузки. Это также
люк-невидимка за счет того, что он может вписаться в любой интерьер. И первый, и второй тип люков может располагаться, как в настенной перегородке, так и на потолке;
• напольные люки. Этот вид ревизионного люка как никакой иной обязан быть грузостойким и прочным, ведь на такие
люки сантехнические прилагается значительное физическое воздействие. Поэтому они изготавливаются из металлического каркаса, который дополнительно усилен за счет ребер жесткости. Они могут использоваться под любое покрытие, будь то плитка, мрамор, ламинат, ковролин, керамогранит. Данный люк также является невидимкой, ведь если будет правильно подобран рисунок, то его невозможно будет выделить из общего напольного фона. Его отличительной чертой является то, что напольные люки крайне редко встречаются маленьких размеров, как правило, они начинают стартовать со средних форматов, что напрямую связано со сферой их применения.

Все перечисленные типы люков вы можете найти у нас на сайте «ЛЮКИ.МОСКВА». Помимо основных разновидностей, мы можем предложить широкий ассортимент люков, которые отличаются друг от друга размерами и материалом, из которого выполнен каркас. Все, что останется вам – это оформить свой заказ и ждать доставки своего волшебного люка.

lsismsk.ru

обзор вариантов, типовые размеры и особенности конструкций, советы по установке

Обустраивая ванную комнату или кухню, мы стремимся как можно лучше спрятать все коммуникации: счетчики, вентили, фильтры и трубы, чтобы они не портили интерьер комнаты. В зависимости от планировки квартиры и количества подвода водяных труб, мест, которые необходимо замаскировать, может быть несколько. Но учитывая, что все коммуникации в квартире требуют периодического контроля и ревизии, многие задаются вопросом: «Как прятать все ненужные для дизайна объекты, и при этом иметь к ним нормальный доступ?». Этот вопрос имеет несколько вариантов решения, но самым оптимальным является такой, когда все коммуникационные устройства находятся в одном шкафу.

Устройство специальных сантехнических ревизионных люков не представляет собой сложной инженерной мысли, но для эффективного подбора и использования этого продукта необходимо знать некоторые нюансы. В этой статье будут рассмотрены виды и пластиковых сантехнических, и ревизионных люков, сфера их применения. Кроме того, будут рекомендованы размеры продукции, которые крайне важны в процессе монтажа люка. Простая сантехническая пластиковая продукция, её размерный ряд — одни из важных показателей, которые играют роль в вопросах удобства применения и дальнейшего комфортного использования.

Самым распространенным видом является сантехнический лючок, который монтируется в стеновой проем. По своему внешнему виду, он напоминает обычную, маленькую дверцу. Эти люки могут быть изготовлены из пластика, металла или гипсокартона. Этот люк прост в установке, недорогой и надежный. Основной его недостаток – сразу бросается в глаза при осмотре комнаты.

Ревизионный пластиковый люк под плитку

Выбирая среди огромного количества разновидностей ревизионного люка, стоит обращать особое внимание на его эстетические характеристики. Пластиковый ревизионный люк – это самый дешевый вариант, который дает возможность обеспечить доступ к спрятанным коммуникациям в ванной. Все виды лючков этого типа не имеют особых различий, основное их отличие – размерный ряд и цветовая гамма. Если цветовая гамма не особо широка, то над размерным рядом производители потрудились. Они выпускают лючки с одной дверкой, и с двумя большими створками. Самый маленький размер люка – 100*100 мм, а самый большой – 800*800 мм.

Разнообразие размеров позволяет без особых усилий ремонтировать и проводить ревизионные работы в спрятанных коммуникациях. Люки больших масштабов используются, если необходимо спрятать от глаз посторонних нагревательные баки или системы очистки воды. Чаще всего, приобретают такие лючки — 200*300 мм, равные стандартной кафельной плитке. Особых трудностей в установке ревизионного люка нет: он может вклеиваться в оставленное прямоугольное отверстие или крепиться саморезами. В эксплуатации пластиковый ревизионный люк достаточно прост, необходимо нажать на краешек дверцы, и она сама откроется.

Выбрав место установки люка, выбираем необходимый тип конструкции:

  • Распашной. Этот вариант использует в комнатах, где лежит гладкая плитка;
  • Нажимной. Он устанавливается в комнатах с мозаичной плиткой, рельефной или шероховатой поверхностью;
  • Сдвижной. Монтируется в помещениях, где невозможно полное открывание дверцы;
  • Нажимной. При мозаичной или шероховатой плитке, и наличии препятствия при открывании;
  • Усиленный. Устанавливается, если нужны большие размеры дверцы;
  • Двухдверный. Если конструкция имеет размеры более 750 мм;
  • Съемный. Если в комнате есть препятствия, и другие варианты лючков стоять не могут.

Как правильно определиться с габаритами люка?

Выбирая размер необходимого люка, нужно учитывать возможные ремонтные работы на этом участке. Задание этого люка – обеспечить свободный доступ ко всем коммуникациям. Учитывая, что пластиковая продукция монтируется в жилых и общественных зданиях, где предусмотрены ниши, то необходимо изначально оценить размеры, геометрию расположения и возможность открывания дверцы. Если все коммуникации не зашиты в нише, а находятся в комнате, то для установки лючка необходимо будет смонтировать колонну или фальшстену. Чтобы правильно определиться с габаритами пластикового люка, необходимо знать основные его элементы и их работу:

  1. Дверца.
  2. Верхняя направляющая.
  3. Нижняя направляющая.
  4. Замок-фиксатор.

Важно понимать, что размеры сантехнических лючков — тот фактор, который либо придаст вам работы, либо сделает монтаж лёгким и непринуждённым.

Важные моменты, при выборе лючков

При покупке лючков ревизионных, необходимо измерять нужную длину направляющих. Так как вся конструкция изготовлена из пластика и поделена на секции, их можно подрезать, удаляя все ненужное. Тоже касается и дверцы. Она изготовлена из пластика с ребрами жесткости, ее можно урезать в трех местах. Преимущество использования пластикового люка заключается в его качественных характеристиках и относительно небольшой цене.

При большом ассортименте ревизионных продуктов, покупатели отмечают их бюджетную стоимость. Пластик имеет большой срок эксплуатации: вам не нужно его красить, он не подвержен коррозии, может использоваться в помещении любой влажностью. Вы всегда можете урезать купленный ревизионный сантехнический лючок, и адаптировать под необходимые размеры. Его можно устанавливать на различные конструкции, так как вес изделия минимальный. Выбирая для своего помещения пластиковые лючки, Вы должны не только ориентироваться в их видах, но и уметь правильно, и оправдано подобрать необходимую модель, масштабы и варианты крепления.

Эффективный выбор — правильные размеры сантехнических люков и их гарантия эксплуатационной деятельности!

vanna.guru

Ревизионные люки под плитку с нажимным замком

     Характеристики  ревизионных люков.

При выборе люков необходимо учитывать нижеприведенные характеристики:

   1. Размеры рамы люка.

   Они чаще всего указываются в названии люков после торгового названия марки люка или модели. Например,  ЕвроФОРМАТ  ЕТР  50 х 60.

Где ЕвроФОРМАТ —  это модель люка, ЕТР – линейка люков с шириной  рамы 50 см и 60 см. А 50 х 60 это внешние габариты рамы люка.

   ВАЖНО УЧИТЫВАТЬ! В габаритах люков  первой всегда указывается ширина, а второй указана высота люков. Так как в моделях с несъемными дверцами перевернуть люк нельзя.  И модели с размерами 50 х 60 и 60 х 50 это две различные и не взаимозаменяемые модели люков.

В нашем примере 50 это ширина люка, а 60 это высота люка в сантиметрах.

   2. Размеры ревизионного проема люка.

   Как правило, размеры ревизионного проема люка меньше, чем внешние габариты рамы на толщину рамы. У люка с размерами рамы 40 х 60 см ширина ревизионного проема составляет в среднем 35 — 36 см, а высота 55 – 56 см. Это малозначительно при больших размерах люков. Но при ширине или высоте  рамы люков в 20 — 25 см не такой большой проем может вызвать затруднение при ремонте сантехнических коммуникаций или замене счетчиков воды в ванне или туалете.

   3. Материал рамы люка.

    Основные материалы, применяемые для изготовления рамы люков это сталь с полимерным покрытием и алюминий. Материал рамы следует учитывать  при выборе люка  в тех случаях, когда люк будет установлен в условиях повышенной влажности. Например, при установке в бассейне. Где высокая влажность и постоянный контакт с водой может вызвать повреждение рамы люка и снижению потребительских свойств. В условиях обычной квартиры, где нет экстремально высокого уровня влажности этот критерий, можно не учитывать.

   4. Съемная или несъемная дверца.

   В некоторых случаях, когда открытию дверцы люка препятствует тумба, стоящая рядом с ванной. Или нет возможности открыть люк из-за бачка унитаза или смесителя. В таких случаях целесообразно использовать ревизионный люк с полностью съемной дверцей.  В этих моделях люков отсутствуют петли и дверца  в закрытом состоянии держится в раме за счет системы паз – зуб.  При открытии люка дверца полностью снимется и обеспечивает ревизионный доступ к коммуникациям.  К этой категории люков можно отнести люки «ВЕКТОР».

lexbur.by
