Кран Маевского, где применяется, как устроен

Всем привет! Неотъемлемой  частью системы отопления является такое маленькое, но важное устройство как кран Маевского.  В чём его важность? Как он устроен? Где устанавливается? Как использовать? Об этом и будет дальнейшая заметка.

Кран Маевского, зачем нужен, как устроен, где применяется.

Кран Маевского используется для отведения воздуха из систем отопления, а это очень важно для её эффективной работы. Откуда там берётся воздух?

Ну во первых, при заполнении системы отопления водой не весь воздух из системы выдавливается жидкостью, это также зависит от того как собрана система и как в неё заливается жидкость сверху или снизу, часть воздуха после заполнения системы водой, может остаться в различных полостях например в радиаторах отопления и затем мешать нормальному теплообмену.

 Во вторых, в самой воде тоже содержится растворённый в ней воздух, постепенно он выделяется и ему нужно куда то деться, он скапливается в радиаторах и вы получаете батареи наполовину холодные. Но стоит выпустить этот воздух и всё придёт в норму. Вот для этого и нужен кран Маевского, он позволяет спустить воздух из системы отопления.

Немного истории.  До изобретения сделанного инженером Маевским, в домах с центральным отоплением воздух выводился с помощью либо специальных воздухоотводящих труб, что удорожало всю конструкцию, либо обычными водопроводными кранами вкрученными в верхнюю заглушку радиаторов.

А к чему приводил кран встроенный в батарею отопления? Правильно к наличию в квартире дополнительного, а часто и единственного источника горячей воды. Ведь речь идет  о начале двадцатого века,  1930г. Для жильцов такой вариант конечно был интересен, но вот только не для котельных где постоянно нужно было дополнять и нагревать «потерянную» воду.

 Для решения этой проблемы и был разработан кран Маевского, чтобы его открыть требовался спец ключ, но самое главное в том, что сливать воду с него для хозяйственных нужд очень неудобно, отверстие слишком маленькое, а вот для воздуха это не проблема.

Как устроен кран Маевского

Устройство  этого крана довольно простое. Корпус, внутри которого отверстие для выхода воздуха, это отверстие открывается или заглушается винтом имеющим коническую форму смотрите рис.1, рядом также изображены краны Маевского для алюминиевого и чугунного радиаторов.



Применение крана Маевского

Кран Маевского устанавливается в каждый радиатор. Иногда может монтироваться непосредственно в трубу в местах возможного скопления воздуха, и в полотенцесушитель. К алюминиевым радиаторам эти краны продаются как по отдельности, так и вместе с комплектом футорок.

Именно так — футорки- называется всё то, что вам понадобится для подготовки  радиатора к подключению, в том числе кран Маевского и кронштейны. Поэтому придя в магазин вы так и можете сказать «Эээ уважаемый и добавьте пожалуйста к этим радиаторам комплекты футорок»- Здесь нужно учесть какого диаметра будут использоваться трубы и фитинги (краны, сгоны, американки и т.д.) чтобы приобрести футорки с нужным диаметром проходных отверстий обычно это от 1\2 до 1 дюйма.

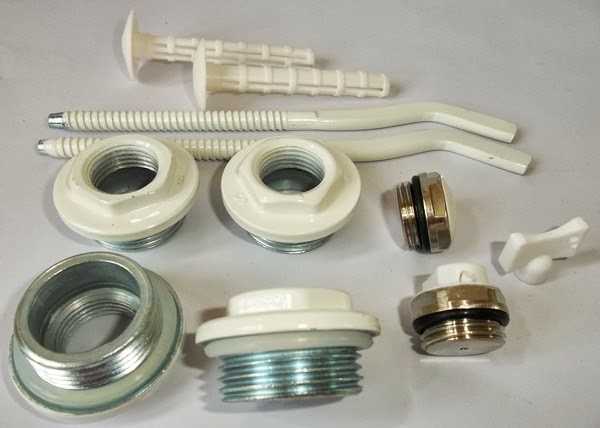

В комплект футорок входят: Проходные пробки с прокладками, заглушка, кран Маевского, ключ к нему, кронштейны для крепления радиатора. Ещё понадобится пластиковый ключ для закручивания радиаторных пробок. Почему пластиковый? Ну вы же не хотите ободрать краску с новых деталей металлическим ключом. Для установки Маевского в чугунных радиаторах придется, подобрать чугунные или стальные пробки с  подходящим отверстием и резьбой.  Или, как приходилось когда то делать- в имеющихся пробках сверлили отверстия и нарезали резьбу под имеющиеся краны Маевского.

Использование кранов Маевского в системе отопления.

Если у вас центральная система отопления и вы обнаруживаете, что какие либо радиаторы горячие не полностью, а лишь частично со стороны где подключена труба подачи, то вероятнее всего радиатор завоздушен. Если кран Маевского установлен, тогда всё просто, берём какую нибудь баночку, и потихоньку откручивая винт крана Маевского,(как на рисунке)

через сливное отверстие стравливаем воздух до тех пор пока из отверстия не начнёт течь вода, вот здесь то нам и пригодится баночка, как только вода потечёт ровной струйкой без плевков воздухом, закручиваем винт. И так со всеми радиаторами. После этой процедуры вы сразу заметите как ваши батареи оживут.

Но увы, в домах с центральным отоплением, очень часто, в радиаторах эти краны Маевского не стоят. Тогда при не полном нагреве батарей отопления нужно вызывать сантехников из местного ЖКХ что бы они спустили воздух на стояках, но если радиатор установлен неправильно, с наклоном в сторону мешающую воздуху выйти, то даже и это не поможет.

Тогда только один выход, исправлять положение радиатора или установить в него кран Маевского.

В домах с индивидуальным отоплением: Системы отопления бывают открытые -это когда стоит расширительный бак который не закрыт герметично, обычно где нибудь на чердаке, в таких системах воздух выходит через бак — но случается и в радиаторах задерживается, признаки этой проблемы и её решение, те же что описаны  выше.

Автоматический спускник воздуха

В закрытой системе отопления у воздуха возможности выйти через бак нету и тогда — если  например используется двухконтурный котёл, то в нём уже имеется автоматический спускник воздуха. Если применён напольный котёл отопления, автоматический  спускник (см. фото) ставят  при грамотном монтаже системы отопления. Но автоматические спускникине всегда помогают.

Если воздух скапливается в радиаторе, то эта воздушная пробка скорее всего не сможет выйти с потоком воды чтобы добраться до автоматического спускника. Вот тут то и понадобятся краны Маевского.

   К техническим характеристикам кранов маевского можно отнести следующее:

Типоразмер —  Чаще  это 1/2″  или 3/4″ что будет соответствовать  диаметру по резьбе 15 или 20 мм. Но встречаются в продаже и размеры  1/4″ и 3/8″.

 Исполнение  —  под отвёртку,  специальный ключ, от руки, автоматический.

 Рабочее давление — 10 — 16 bar.

 Рабочая температура — 110⁰  С.

Нет сомнений, что кран Маевского просто необходим в системах отопления с жидкостным теплоносителем, и не только потому, что воздух попавший в систему отопления сильно снижает её КПД.  Важно также помнить, что кислород находящийся в системе отопления пагубно действует как на котёл так и на радиаторы. А это значит, что такое простое устройство для удаления воздуха, избавляет нас от множества проблем.

blogvp.ru

что это такое и какой функционал имеет данный клапан, особенности установки

Многие из нас сталкиваются с проблемой недостаточно эффективной работы системы отопления. Зачастую кроется она в скоплении воздуха внутри радиаторов. Небольшое его количество попадает в систему, скапливается на отдельных элементах и препятствует «здоровой» циркуляции теплоносителя. Избавить радиаторы от этого достаточно просто. Необходимо установить кран Маевского.

Назначение

Небольшое функциональное устройство позволяет запросто удалять воздух из системы. При этом количество теплоносителя остается без изменений. Данный прибор обладает незначительными габаритами и особой простотой в эксплуатации. Для монтажа и обслуживания ручной модели крана потребуется наличие небольшого пространства в нише радиатора отопления.

Если необходимо устранить скопление воздуха в системе, достаточно просто открыть кран Маевского специальным ключом либо обычной отверткой. Через некоторое время температура подогрева на проблемном участке отопительной системы должна повыситься.

Перед травлей лишнего воздуха из радиаторов в системах, которые работают на основе принудительной циркуляции, требуется отключение циркуляционного насоса. Иначе часть воздуха будет захвачена потоком движения теплоносителя и вновь возвратится в радиаторы.

Конструкция

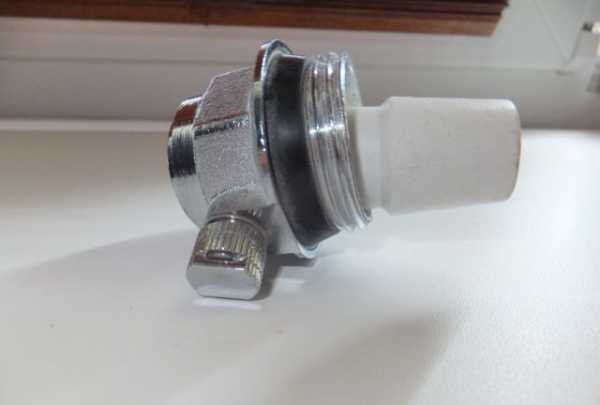

Кран Маевского фактически представлен в виде запорного игольчатого клапана. В движение он приводится специальным четырехгранным винтом. На внешней стороне корпуса располагается стандартная резьба. Управляющий винт содержит головку с прорезью для управления устройством при помощи крестообразной отвертки, ключа либо пассатижей.

Существует несколько отдельных разновидностей кранов Маевского. Все они содержат некоторые модификации. Если же говорить о наиболее простой модели устройства на ручном управлении, то ее конструкция включает следующие элементы:

• прочный латунный корпус;
• пластиковый кожух;
• стальной клапан;
• резьбовые соединения;
• элементы управления.

Виды

Помимо стандартного крана Маевского на ручном управлении существует еще несколько его отдельных видов: автоматический кран и устройство, которое содержит предохранительный встроенный клапан.

Автоматический кран

Прибор данного типа имеет вид небольшого металлического цилиндра. В верхней части корпуса содержится маленькое отверстие для спуска воздуха. Внутренняя составляющая включает в себя игольчатый клапан, а также специальный датчик, который работает по принципу поплавка.

Датчик реагирует на изменение объема воздуха внутри крана. При достижении критического показателя, устройство клапана автоматически открывается, высвобождая скопившийся воздух. При эксплуатации приборов данного типа вмешательство человека сводится к минимуму. Достаточно всего лишь подобрать правильное место для монтажа.

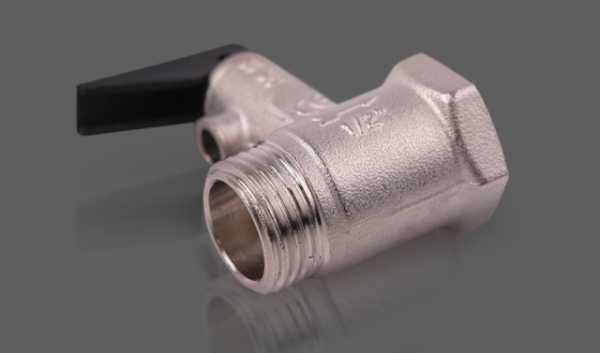

Кран с предохранительным клапаном

Краны Маевского с предохранителем выступают модифицированной разновидностью стандартных моделей на ручном управлении. Данный элемент конструкции крана обладает повышенной чувствительностью к давлению теплоносителя.

Когда показатель давления в радиаторе превышает отметку в 15 атмосфер, происходит открытие предохранительного клапана. Далее начинается спуск теплоносителя из отопительного контура.

Резкие скачки давления рабочей жидкости нередко случаются при эксплуатации отопительных систем. В данном случае клапан предотвратит выход из строя элементов системы.

Установка

Современные жилые строения чаще всего оборудуются однотрубными системами теплоснабжения. Это провоцирует нарушение нормальной циркуляции теплоносителя и способствует скоплению воздушных масс в радиаторах отопления.

Воздушные пробки в системе могут частично либо полностью парализовать процессы циркуляции теплоносителя. Результатом становится не только снижение эффективности работы радиаторов, но также развитие коррозийных процессов в системе. Решить проблему позволяет установка крана Маевского.

Выбор места для монтажа

Для установки воздухоотводного крана целесообразно выбирать наивысшую точку в системе. Поскольку теплый воздух всегда поднимается вверх. Также стоит учитывать тип и строение отопительной системы:

1. Вертикальная схема отопления требует установки кранов для спуска воздуха на каждый радиатор, расположенный на верхнем этаже. Кроме того, устанавливается кран Маевского на приборы, подводка которых к стояку расположена ниже уровня верхней оси подключения.
2. При наличии отопительной системы горизонтального типа краны монтируются на все отопительные элементы системы: радиаторы, коллекторы.
3. Технологии подогрева покрытия пола не всегда требуют наличия устройства для отвода воздуха. Однако довольно часто здесь все же приходится монтировать такое приспособление.

Ход установки

Чтобы выполнить монтаж крана для отвода воздуха из отопительной системы, достаточно вкрутить устройство в боковую пробку радиатора. Поскольку параметры резьбы на радиаторах стандартны, необходимо подобрать кран с соответствующей резьбой.

Некоторые радиаторы отопления содержат пробки без резьбы. Чтобы установить кран Маевского, такую пробку придется заменить. Сделать необходимое отверстие на чугунной заглушке пробки можно самостоятельно. Достаточно выполнить его сверление, а затем нарезать резьбу с внешней стороны. Для этого понадобится электрическая дрель, сверло по металлу на 9 мм, метчик с воротком 10х1. Пробки отличаются левой резьбой, а краны – правой.

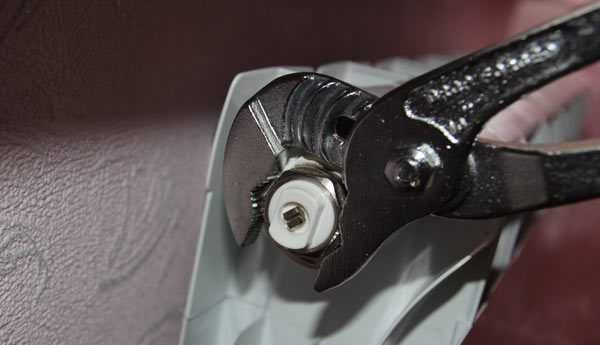

При монтаже крана следует воспользоваться газовым либо разводным ключом. Наличие таких инструментов позволит придержать пробку радиатора, в которую устанавливается клапан для спуска воздуха.

Резьбу необходимо укрепить специальной уплотнительной прокладкой. Применять рационально прочные силиконовые или резиновые прокладки. Специалисты также рекомендуют использовать для укрепления резьбы льняную обмотку. Впрочем, обмотка в виде пакли является не обязательной.

Устанавливая кран Маевского, выпускное отверстие рекомендуется направить несколько вниз. Так будет наиболее удобно собирать воду, которая пойдет из радиатора при окончании стравливания воздуха.

Особенности обслуживания и эксплуатации

Чтобы повысить срок службы крана, необходимо придерживаться простых правил эксплуатации. Если радиатор отопления перестал равномерно прогреваться, стоит выполнить следующие действия:

• освободить пространство вокруг батареи, что позволит избежать порчи ценных предметов;
• подставить под спускной клапан емкость для воды;
• установить отвертку в резьбу и выполнять медленные вращения против часовой стрелки;
• продолжать вращать отвертку, пока не возникнет характерный шипящий звук;
• подождать пока из радиатора не выйдет весь лишний воздух;
• дождаться появления ровной, равномерной струи воды из крана;
• далее клапан можно перекрывать, вращая запорный механизм в обратном направлении.

Если работа выполнена точно по инструкции, но радиатор все ровно остается относительно холодным, в таком случае причина может крыться в его засорении. Решить проблему поможет вызов сантехника либо полная замена батареи.

Важные моменты

Иногда кран Маевского приходится устанавливать в труднодоступных местах. Поэтому для его эксплуатации и обслуживания может потребоваться покупка небольшого специального ключа.

Во время спуска воздуха из радиатора отопления категорически запрещено размещать поблизости крана источники открытого пламени. Даже небольшая искра или зажженная сигарета может стать причиной возгорания газов, которые иногда выпускает клапан устройства вместе с воздухом.

Абсолютно не рекомендуется постоянно держать кран для спуска воздуха из батареи в положении «открыто». Это может привести к затоплению помещения либо стать причиной серьезной поломки радиатора, вплоть до необходимости его замены.

x-teplo.ru

Кран маевского | Добродушный Сантехник

Если вы когда-нибудь задавались вопросом, что такое «кран маевского» и где его применяют, то этот материал для вас.

Водяная система отопления действует таким образом, что если в ней будет присутствовать воздух, то он будет препятствовать движению теплоносителя.

По это причине на самых верхних точках системы и на радиаторах, устанавливали краны, через которые и стравливали мешающий циркуляции воздух.

Всё бы ничего, но через эти краники, люди брали тёплую воду. Наливали в ведро, например для мытья полов и в котельной постоянно приходилось  систему пополнять.

Чтобы как-то усложнить процесс слива воды из системы, был придуман специальный кран. Назвали его кран Маевского. А придумал его, как не сложно догадаться, Маевский.

Конечно, как гласит Википедия, первым изобретателем подобного устройства стал Минский сантехник Роев. Но придуманный или модернизированный кран Маевкого был немного проще и предложен спустя 2 года…

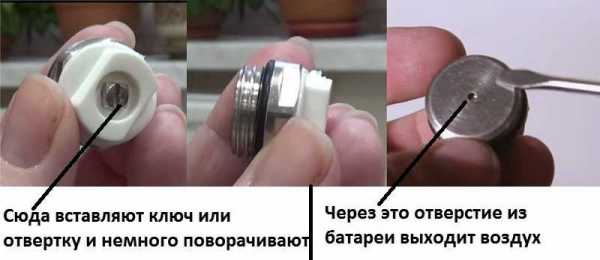

Устройство очень простое, есть металлическая болванка с наружной резьбой 1/2 или 3/4 дюйма где имеется маленькое отверстие, через которое проходит воздух.

Именно благодаря такому мелкому отверстию, набрать ведро воды из системы получается очень сложно и долго.

Закручивается кран маевского в обычную футорку, если мы говорим про батарею отопления:

Это маленькое отверстие запирается игольчатым винтом с конусом в его начале.

Запирание происходит методом «конус в конус» никакие дополнительные уплотняющие материалы там не нужны.

Резьбу самого крана Маевскго так же не уплотняют, т.к. на нём имеется резиновое уплотнительное кольцо.

Если говорить иначе, у этого крана есть и другое название — воздухоотводчик.

Кран маевского устанавливают в местах где потенциальное стравливание воздуха может понадобится довольно редко. Где надо стравливать воздух часто и в больших объёмах, устанавливают автоматические воздухоотводчики. Но о них я расскажу как-нибудь в другой раз.

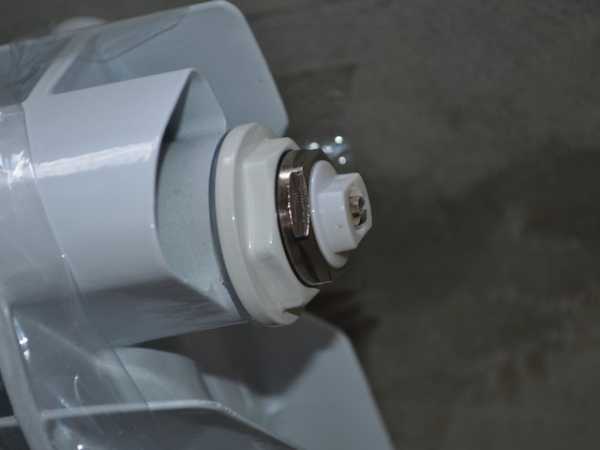

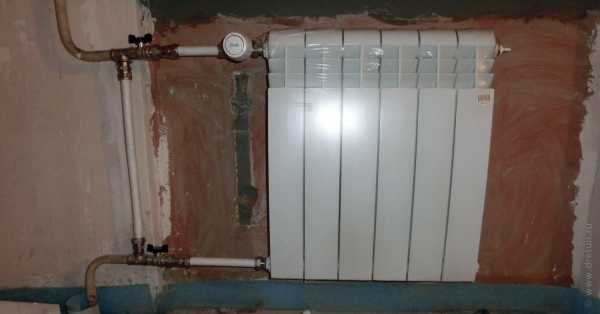

Пример установки на радиаторе отопления. Справа сверху видна белая ручка-ключ, которой и можно открывать или закрывать кран.

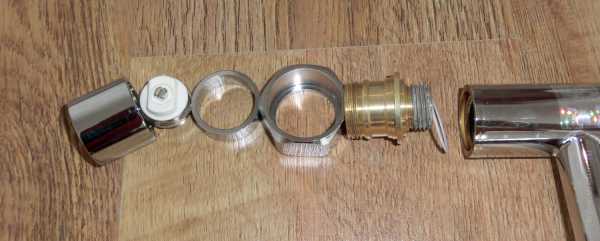

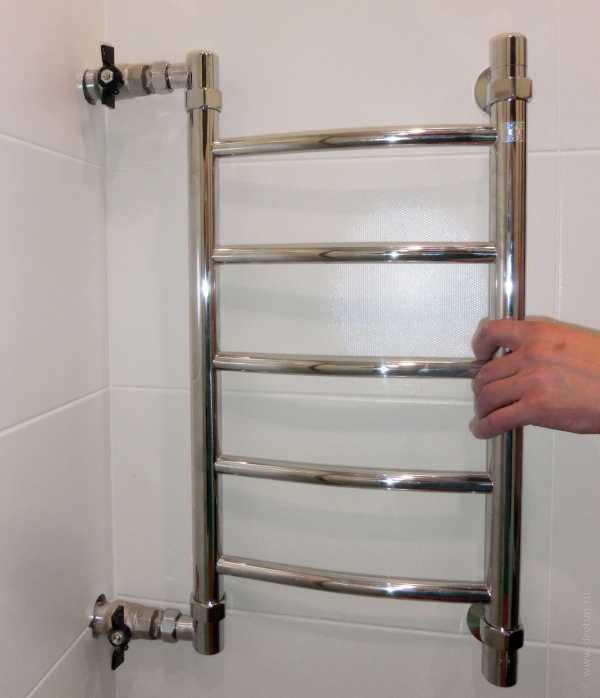

На полотенцесушителе:

Для более полного понимания картины и о том как стравливать воздух, смотрите в ниже предложенном ролике.

dretun.ru

Кран Маевского на чугунный радиатор и биметаллический: видео-инструкция по установке, фото

Всем, кто пользуется водяным отоплением, хорошо известна проблема завоздушивания системы и если при автономии этот вопрос решить проще, то для централизованных систем, это гораздо сложнее, но в любом случае хорошо помогает установка крана Маевского на чугунный радиатор.

Собственно говоря, этот клапан используют для разных водяных батарей, как то секционных, трубчатых и панельных, сделанных из чугуна, стали, алюминия и биметалла – воздух может скапливаться в любой из них, так что его травление порой является первой необходимостью для обеспечения полноценного обогрева помещения. Но обо всём в мельчайших подробностях вы узнаете ниже, а ещё сможете посмотреть видео в этой статье.

Клапан Маевского на чугунном радиаторе

Клапан Маевского

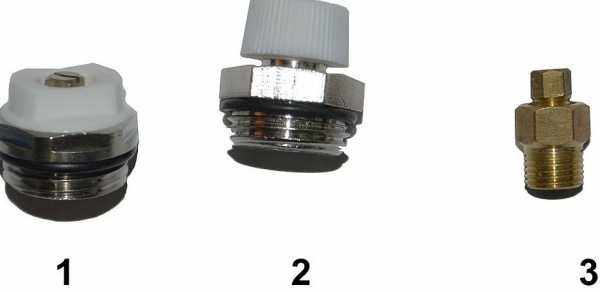

Разные клапаны Маевского

Примечание. Краном Маевского называется вид запорной арматуры с клапаном, при помощи которой осуществляется спуск воздуха с радиаторов.

• В 1931 году по постановлению Госплана было решено использовать воздушные краники на радиаторах для стравливания с них воздуха, а в 1933 году ленинградский инженер Ч.Б. Маевский представил разработанный ним герметичный клапан, который открывался крестообразным ключом. Сейчас его, как правило, открывают торцовым ключом или отвёрткой, а во всём остальном это приспособление остаётся неизменным до наших дней.
• Настоящая конструкция представляет собой запорный клапан игольчатого типа, где шток перемещается винтом при помощи четырёхгранной головки, на которой есть прорезь, следовательно, она также регулируется отвёрткой.
  Отверстие, куда вкручивается кран Маевского для чугунных радиаторов 15 мм аналогично – ДУ 15 или ½» – оно находится в верхней части батареи слева или справа, параллельно термоголовке или верхней трубе подачи.

Нагрев батареи при взгляде через тепловизор

• Вы наверняка сталкивались с такой ситуацией, когда радиатор имеет разную температуру в разных местах (в одном конце он горячий, а в другом – холодный) или же у вас все батареи холодные, а в то же время у соседей, которые запитываются с того же стояка – горячие. И в одном и в другом случае виновником ситуации являются воздушные пробки, которые чаще всего скапливаются не в трубах контура, а именно в секциях радиаторов, не пропуская воду, то есть, не давая теплоносителю циркулировать по всей площади прибора.
• Воздух обычно скапливается в нижней части батареи, где циркуляция теплоносителя замедленна и в былые времена проблема его удаления решалась при помощи обычного крана, который устанавливали в подъезде или в чьей-то квартире – воздух спускали вместе с водой, причём теплоносителя при этом сливалось огромное количество.

Причём делалось это даже тогда, когда клапан уже не был новинкой – благо все ресурсы были бесхозными и энергозатраты на теплоноситель мало кого интересовали, но сейчас научились считать, и это приспособление оказалось, как нельзя кстати.

Примечание. Следует отметить, что такой клапан не является панацеей и если вы спустили воздух, а батарея остаётся еле тёплой, значит, причина здесь в её засорении и ее нужно промывать.

Разновидности

Устройство ручного типа

Самым распространённым во всём мире для водяных систем отопления является клапан ручного типа, управляемый торцовым ключом или отвёрткой – его изображение вы видите на верхнем фото. Название (определение) произошло от способа управления, но это ничуть не умаляет его достоинств – механизм достаточно надёжен и при правильной установке никогда не создаёт проблем и ни у кого не вызывает нареканий.

Автоматический клапан

В некоторых случаях требуется установка автоматического крана Маевского, например, там, где обслуживание отопительных приборов затруднено или невозможно вообще – персонал может просто-напросто отсутствовать.

Но с такими устройствами следует быть очень аккуратным, так как они самостоятельно стравливают воздух, вместе с которым выходит и вода, так что для жилых помещений, общественных зданий, магазинов и офисов, это вряд ли приемлемо – там лучше всего использовать ручную версию механизма, да и цена его намного меньше.

Устройство

Чертёж механизма

По внешнему виду кран или клапан Маевского очень похож на самую обычную заглушку. Только с несколько видоизменённой головкой, так как так есть приспособление для управления под ключ и отвёртку.

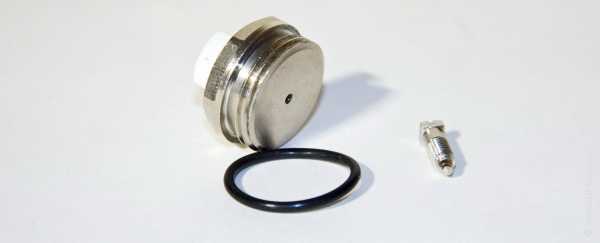

Весь воздухоотвод сделан из двух основных деталей – это сам корпус, который вкручивается в посадочное резьбовое отверстие и клапан, сделанный в виде винта с конусным концом, что хорошо видно на чертеже, приведенном выше.

Во внутренней части корпуса с тыльной стороны сделано калиброванное отверстие – при закручивании винта туда входит конус и закупоривает проход.

Из устройства механизма предельно ясен принцип его работы – при откручивании конусного винта освобождается проход, теплоноситель придавливает воздух и тот, проходя по секциям, подходит к отверстию и спускается, конечно, при этом выходит некоторое количество воды, но даже для автономной системы отопления это не имеет совершенно никакого значения.

Преимущество данного устройства состоит в том, что ним может управлять даже подросток – винт откручивается очень легко и через несколько оборотов уже слышно характерное шипение – это стравливается воздух.

К тому же забор горячей воды из системы через такое устройство практически невозможен, поэтому обслуживающие вас коммунальщики будут несказанно рады увидеть клапан на ваших батареях.

Рекомендация. Если вы решили спустить воздух в радиаторах, то обязательно воспользуйтесь неглубокой миской или хотя бы тарелкой, так как в любом случае на пол прольётся какое-то количество воды.

Установка воздушного клапана

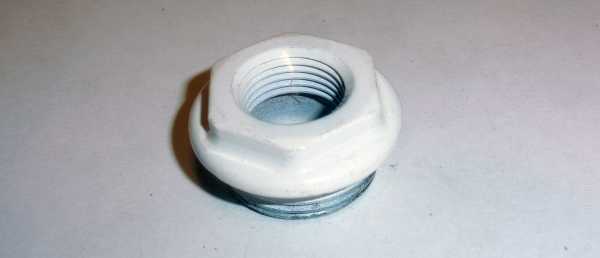

Чугунная футорка с отверстием для воздушного клапана

Итак, если вы решили самостоятельно установить кран Маевского для биметаллических радиаторов (чугунных или алюминиевых), то в первую очередь, конечно, вам следует пойти в магазин и приобрести его.

Кроме того, вам понадобится фум-лента (если будете работать с чугунной батареей, то можно использовать паклю) и сантехническая паста «Унипак», которая герметизирует резьбовое соединение.

На биметаллических и алюминиевых радиаторах входное отверстие для устройства уже имеется, только туда вкручена обычная заглушка (в большинстве случаев радиаторы уже укомплектованы настоящим краном), но для чугуна вам придётся купить футорку с резьбовым отверстием, как на верхней фотографии.

Далее, для установки устройства на отопитель, инструкция требует, чтобы вы перекрыли запорную арматуру (краны) на трубах подачи и возврата, а если таковая отсутствует, значит, вам придётся сливать воду с системы или ждать окончания отопительного сезона (по окончании воду сливают).

Затем, подставив предварительно миску или глубокую тарелку, откручиваете заглушку или футорку, если это чугун и прочищаете резьбовое отверстие от мусора, который там всегда скапливается, даже если радиаторы были установлены не так давно.

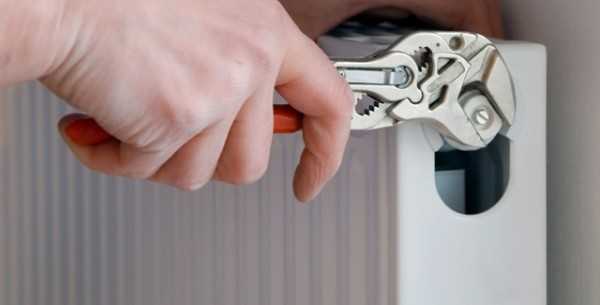

Используйте разводной ключ

Если это чугун, то закручиваете футорку с отверстием, предварительно подмотав её паклей и подмазав пастой «Унипак», причём затягивать её нужно очень сильно – обычно для этого используют газовый ключ №2. После этого подматываете фум-лентой кран Маевского, подмазываете его пастой и вкручиваете в отверстие. Откройте краны запорной арматуры и проверьте работоспособность клапана.

Заключение

Как видите, всю операцию по монтажу крана можно проделать своими руками, без посторонней помощи, причём в этом нет ничего сложного. Зато, установив такой механизм, вы сможете в любое время года исправить положение, если в систему отопления попадёт воздух.

gidroguru.com

принцип работы и фото, ключ для чугунных радиаторов, принцип работы воздушного крана, видео

Климат нашей страны вынуждает устанавливать в домах и квартирах отопительные системСреди преимуществ крана Маевского стоит отметить длительный срок службы и компактность ы. Хорошо работающая отопительная система создаст в доме уют и даст максимум тепла даже в ненастные и суровые зимы. Скопление воздуха в радиаторе – причина того, что вода перестает циркулировать. Данный фактор значительно снижает теплоотдачу батарее и эффективность работы всей системы отопления сильно снижается. Для устранения воздушной пробки из радиатора, изобрели специальное приспособление, которое называется кран Маевского (не Маяковского).

Описание принципа работы и схема крана Маевского

Принцип работы крана простой, однако, эффективно устраняет проблему завоздушивания батарей. Выглядит кран, как небольшой цилиндр, который крепится к радиатору в том месте, где будет удобно им пользоваться, и ничто не помешает крутить винт. Необходимо учитывать, что при ручном управлении, потребуется немного больше места на установку и эксплуатацию крана. Внутри цилиндра имеется клапанная система, которая регулируется винтом.

Понять, что радиатор завоздушен, очень легко:

• Достаточно приложить руку на разные участки радиатора;
• Если нагрев не равномерен, значит в некоторых участках имеется воздух;
• После того, как при помощи крана воздух будет удален, батарея нагреется полностью.

Кран Маевского имеет простую конструкцию, поэтому им легко пользоваться

Но, не во всех случаях кран Маевского поможет. Если его применили, но проблема не была устранена, и система отопления работает все также плохо, значит, имеются другие проблемы, например, засор. При засоре поможет только полная промывка, при этом придется осуществить демонтаж радиатора.

Когда возникает воздушный затор, кран поворачивается, и лишний воздух выходит из радиатора, а затем кран снова закрывается.

Некоторые системы отопления оборудованы насосом, который перекачивает жидкость в батарею, тогда перед стравливанием воздуха его необходимо отключить и подождать несколько минут, пока вода не успокоится. Данная процедура обязательна, так как воздух циркулирует по батарее принудительно вместе с водой.

Инструкция: как пользоваться краном Маевского

Эксплуатировать кран очень просто. Перед тем как открывать вентиль, отключаются все дополнительные устройства, улучающие работу отопительной системы. Кроме того, необходимо подождать немного, чтобы все пузырьки воздуха скопились вверху. Таким образом, образуется воздушная пробка.

Инструкция:

1. Важно подготовить площадь вокруг батарее, чтобы не испортить ремонт или мебель.
2. Первое, что необходимо сделать – это очистить окружающее пространство, а далее поворачивается вентиль на кране. При этом можно услышать характерный звук, который означает, что воздух выходит из системы.
3. Далее из крана потечет вода, поэтому и необходимо устранить из области попадания те поверхности, которые могут пострадать от нее.

Поток воды из крана небольшой, струйка в диаметре не более 1,5 мм, однако, желательно предусмотреть какую-нибудь емкость, в которую будет попадать вода. Система, используемая в кране Маевского, очень удобна, так как, чтобы пользоваться краном, нет необходимости проводить демонтаж батареи, или же сливать воду из системы отопления. Существует несколько моделей кранов и, при использовании каждого, имеются свои нюансы. Разновидности крана различаются только типом системы, для которой они больше подходят, но не принципом работы.

Виды и принцип действия воздушных кранов

Если в отопительной системе имеются пластиковые трубы, кран с предохранительным клапаном обязателен, он предохранит ненадежную конструкцию батарей от разрывов. Кроме того, значительно продлевается срок работы самого крана. Существует несколько видов крана Маевского. Все они действую по одному принципу, однако, иногда требуется модернизация классического вида.

Лучше всего покупать кран Маевского, который имеет специальный вентиль для открытия и закрытия

Виды:

• Классический кран Маевского;
• Автоматический кран;
• С предохранительными клапанами.

Эксплуатируется кран ручным управлением. Устанавливается на любой автономной системе отопления. Данный тип крана используется чаще всего, так как доказывается свою надежность в течение многих лет, при этом его очень просто использовать и устанавливать. Цена на данное устройство незначительная.

Конструкция Автоматической модели несколько усложнена. Состоит кран из металлического корпуса с поплавком внутри, который соединяется с игольчатым клапаном наверху. Принцип работы автоматического крана в том, что при концентрировании воздуха в цилиндре уменьшается уровень воды, что приводит к опусканию поплавка. Отверстие игольчатого клапана открывается, и воздух выходит. После того, как воздух выйдет, жидкость возвращается и поплавок возвращается на место, и перекрывает отверстие.

Такая система была предусмотрена для таких радиаторов, к которым осложнен доступ, при этом отопительная система регулярно завоздушивается.

Оба вида кранов отличаются особой чувствительностью к жидкости в радиаторе, если она низкого качества может случиться поломка, поэтому необходимо постоянно контролировать работу крана. Предохранительный вид безопаснее, так как при резком изменении давления, он защитит систему. При резком скачке свыше 15 атм, клапан действует, и лишняя жидкость уходит в систему канализации. Данную систему используют для радиаторов, в которых скачки давления возникают очень часто.

Чем хорош для чугунных радиаторов кран Маевского

Чаще всего, в квартирах установлены чугунные батареи старого образца. Поэтому со временем могут возникнуть проблемы, например, завоздушивание. Старые системы отопления отличаются довольно грязной жидкостью внутри, поэтому потребуется постоянная чистка крана Маевского, так как любой тип крана крайне чувствителен к жидкости.

Нюансы:

1. Центральное отопление регулярно отключают, и воздух собирается в системе часто.
2. Также в системе может быть очень много воздуха, а спускается он крайне медленно.
3. Кроме того, стравливание воздуха может быть возможным только в том случае, если объем теплонесущей жидкости в батарее большой.

Для чугунных радиаторов производители выпускают специальные модели, которые предусмотрены ГОСТ старых образцов. Корпус таких кранов выполнен из латуни, выдерживает температуру до 150 ᵒС, а также скачки давления до 15 атм. Установить лучше латунный кран, чтобы избежать неисправности. Кроме того, можно использовать стандартный классический кран, но возможна частая его замена.

Принцип работы автоматического крана Маевского и установка

Клапаны в кранах Маевского автоматического типа могут быть нескольких видов – прямой или угловой. Но для радиаторов предпочтительнее устанавливать специальные типы клапана или угловые.

Они присоединяются к коллектору радиатора, если диаметр не позволяет, то для клапана используется переходник.

Главный принцип крепления в том, чтобы воздух выходил вверх, то есть колпачок должен смотреть вверх. При установке автоматического крана, необходимо помнить об особенностях работы данного типа устройства.

Способы крепления крана к радиатору:

• Вкрутить в резьбу системы;
• Гайка подбирается по размеру;
• Использовать переходник.

Выбирать кран Маевского следует, исходя из дизайна батареи

Формирование цены на автоматический кран зависит от производителя, использованного материала, а также от диаметра резьбы для подключения. Не стоит экономить и приобретать модели с низким качеством, пусть даже они стоят крайне дешево. Тепло в зимний период создает уют в доме, любая поломка может привести к печальным последствиям.

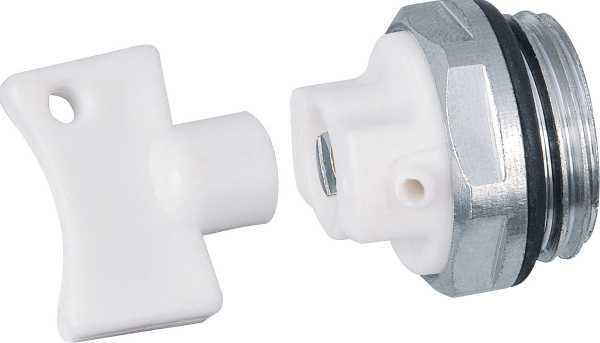

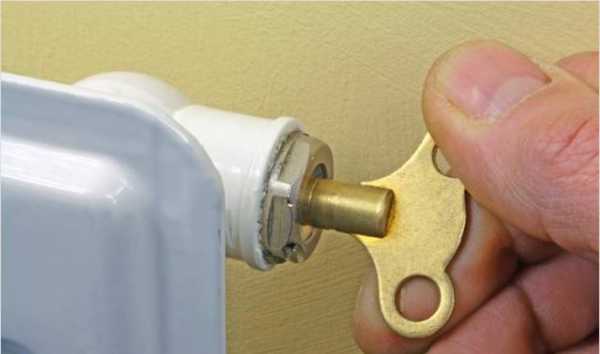

Зачем нужен ключ Маевского

Резьба у любой модели классическая, поэтому нет необходимости прилагать большие усилия, достаточно повернуть на пол оборота в определенную сторону, и воздух будет выходить. Открыть и закрыть кран очень просто. В какую сторону крутить такое приспособление – по часовой стрелке.

Использовать кран очень просто и в зависимости от модели, можно использовать для открытия крана:

• Специальный ключ;
• Рожковый ключ;
• Отвертку;
• А также просто поворачивать вентиль рукой.

Кроме того, рекомендуется устанавливать кран, учитывая определенные моменты. При использовании разводного ключа, сложно контролировать степень прилагаемой силы, что может испортить кран. Для закручивания используется классический гаечный ключ. Корпус можно повредить, поэтому прилагать к нему силу нельзя, рекомендуется все манипуляции проводить, держась за шестигранник под цилиндром. Спустить воздух с крана может любой человек. При этом важно помнить, что после воздуха будет выходить вода, после того, как струйка жидкости подует равномерно, и при этом пропадет шипящий звук выхода воздуха, можно использовать ключ или другой метод и закрыть вентиль.

Открывается вентиль на пол оборота против часовой стрелки.

Специальных средств или инструментов не требуется, отвертка есть в любом доме, а ключ к крану, как правило, продается в комплекте к устройству. Резьба на кране классическая. Производители используют тип резьбы, который применяется практически во всех места, где она необходима. Монтаж и эксплуатация может осуществляться человеком, не имеющим специальных навыков и знаний.

Принципиальное устройство крана Маевского

Благодаря своему принципу работы, может устанавливаться на любой теплоотводчик, в котором могут появиться пузырьки воздуха. Например, его можно поставить на полотенцесушителе.

Все виды кранов Маевского имеют один и тот же принцип работы. И все модификации выполняют одну и ту же функцию. И, если говорить о принципе работы схематично, то можно обозначит кран, как приспособление, которые закрывает сквозное отверстие в батарее и, при необходимости, может открываться и закрываться.

Производители предпочитают использовать в производстве корпуса металлы – латунь и сталь. Данные материалы значительно продлевают срок эксплуатации крана, так как они дольше могут выдерживать влияние скачков давление и не разрушаются от воды.

Завоздушивание может произойти из-за недостаточного количества жидкости или же из-за слабого ее течения. Однако, не во всех случаях кран Маевского может помочь. Так часто возникают сами поломки крана из-за качества теплонесущей жидкости. А также в самих батареях возникают засоры и загрязнения, например, от образования накипи или же от изначального низкого качества жидкости в батареях. В данном случае поможет только промывание.

Кран Маевского принцип работы (видео)

Небольшой краник впишется практический в любое помещение. Перед покупкой выясните, какие размеры резьбы имеются, какие технические характеристики подходят для данной системы отопления. Рекомендуется проконсультироваться со знающим человеком, чтобы точно выяснить, какой тип крана нужен.

Добавить комментарий

teploclass.ru

Кран Маевского: что это такое, как работает

Читайте в этой публикации:
Как работает кран Маевского
Разновидности приспособлений для сброса воздуха
Где устанавливается кран Маевского

Людям, которые являются счастливыми владельцами старых систем отопления с естественной циркуляцией теплоносителя, проблемы завоздушивания батарей и трубопроводов знакомы не понаслышке. Газовые пробки в трубах и батареях останавливают циркуляцию, и движение теплоносителя прекращается – чтобы удалить их, приходится идти на разные хитрости. К примеру, перезаполнение системы водой – старый теплоноситель сливается, а новый наполняется очень медленно, чтобы жидкость постепенно вытесняла воздух. Иногда, если удается правильно определить местонахождение пробки и так случится, что в этом месте имеется резьбовое соединение, его раскручивают, стравливая тем самым воздух. В общем, это проблема, которую и призван решать кран Маевского, о котором мы поговорим в данной статье. Вместе с сайтом stroisovety.org мы ответим на все вопросы, которые могут возникать у людей относительно этого небольшого приспособления.

Кран Маевского: установка фото

Как работает кран Маевского

В классическом исполнении принцип работы крана Маевского является весьма простым – по своей сути, это кран, который призван пропускать или не пропускать воду, воздух и так далее. Да, он имеет немного непривычную конструкцию, но тем не менее он остается краном, и для того, чтобы через него начало что-то проходить (в данном случае воздух), его понадобится открыть.

Открывается воздушный кран Маевского тоже немного непривычно – если в случае со стандартным краном приходится поворачивать шарик или вентиль, то здесь, можно сказать, нужно выкручивать и закручивать небольшой винтик с конусной резьбой. Открутив его, вы освобождаете немного пространства, через которое начинает выходить воздух, а вслед за ним появляется вода, сигнализирующая о том, что воздух благополучно удален.

Немного поразмыслив над тем, как работает кран Маевского, непременно можно прийти к мысли, что его вполне реально заменить обычным краном – тем более что и у того и у другого приспособления установочная резьба полностью совпадает по всем параметрам. Да, это можно сделать, и альтернатива в виде обычного вентиля или шарового крана будет работать отлично, но…

1. Стандартный кран имеет большое пропускное отверстие – там, где Маевского оставит на полу небольшую каплю, обычный вентиль нальет лужу.
2. Стандартный кран (шаровой или вентиль) имеет большие размеры и, например, на батарее смотрится неэстетично.
3. Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду.

   Как пользоваться краном Маевского фото

Есть и другие причины, по которым не стоит устанавливать вместо крана Маевского обычную запорную арматуру. К примеру, наши любознательные дети по непониманию сути могут открыть его и получить ожог – в кране Маевского, а вернее в некоторых его интерпретациях, этот момент учитывается.

Разновидности приспособлений для сброса воздуха

Любая полезная вещь, в том числе и кран Маевского, развивается, усовершенствуется, становится более удобным в эксплуатации и функциональным. Появляются различные разновидности, что приводит к появлению такого вопроса, а что лучше? Не исключением является и кран Маевского, который сегодня производится в двух вариантах. Какой кран Маевского установить? А вот с этим вопросом мы и разберемся дальше.

1. Классический ручной кран Маевского. Его основным достоинством считаются компактные размеры – на батарее такой кран практически незаметен. Тем не менее для его работы требуется дополнительное приспособление, которое имеет свойство теряться – это небольшой ключик с квадратным отверстием. Ключ для крана Маевского надевается на винт с квадратной головкой и позволяет удобно вращать ее – чтобы это приспособление не терялось, его оставляют на батарее. Но по всем известному закону он все равно куда-то девается – предвидя это, производители таких изделий делают на квадратной головке крана дополнительную прорезь под отвертку. Также существует кран Маевского с несъемным воротком, который полностью снимает проблемы, связанные с использованием ключика, но добавляет новую проблему, связанную с детьми и их любознательностью. Третий вариант ручного крана Маевского предусматривает использование обычного рожкового ключа – то есть перекрывающий винт в нем имеет шестигранную головку. По мнению многих людей, это самый оптимальный вариант, который позволяет стравливать воздух с отопления даже в ситуациях, когда радиаторы отопления посажены в нишу, и отверткой до крана не добраться.

   Ручной кран Маевского: принцип работы фото

2. Автоматический кран Маевского. Он вообще полностью решает все вопросы удаления воздуха из отопительной системы – работает он самостоятельно и выгоняет воздушные пробки по мере их появления. Ничего здесь крутить не нужно, что и привлекает внимание всех людей. Всем хорош автоматический воздухоотводчик для отопления, кроме двух моментов. Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником. Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.

   Автоматический воздухоотводчик для отопления фото

Подводя итоги и решая вопрос, какой кран Маевского лучше устанавливать, можно сказать только одно: надежнее всего – это ручной вариант. Тем не менее существуют такие обстоятельства, когда лучше устанавливать автоматический сброс воздуха – тогда, когда он устанавливается в плохо доступное место, в котором воздух приходится сбрасывать часто.

Где устанавливается кран Маевского

Говоря просто, кран Маевского монтируется в местах отопления с наибольшей вероятностью образования воздушной пробки. В целом можно выделить несколько таких мест, которые можно определить по так называемым загашникам – то есть местам, где воздух может застрять.

1. В первую очередь, это батареи, а вернее их верхняя часть, в которой, невзирая на конструкцию радиатора, образуется своего рода карман, где и скапливается поднимающийся вверх маленькими пузырьками воздух. Предотвратить это явление не получится – именно по этой причине в одном из верхних резьбовых подключений радиатора монтируется кран Маевского. Чтобы воздух сбрасывался эффективнее, батареи устанавливают под небольшим углом – делают так, чтобы ее край с краном Маевского был выше по отношению к противоположной стороне.

   Кран Маевского на батарее фото

2. Самая верхняя точка системы отопления. В старых отопительных системах это расширительный бак открытого типа – он в кране Маевского не нуждается, так как воздух из него выходит естественным путем. Исходя из этих же соображений, а не только из законов движения горячей воды (теплоносителя), трубопроводы в старых системах с естественной циркуляцией устанавливались под наклоном, благодаря чему воздух имел возможность беспрепятственно выходить в расширительный бак. В новых системах отопления закрытого типа практически всегда, за исключением домов в два и больше этажа, верхней точкой отопления является котел, в котором автоматический сброс воздуха устанавливается производителем по умолчанию (имеются в виду настенные котлы). Напольные котлы – это отдельный вариант и он не является верхней точкой системы. В общем, ситуации разные, и самое главное здесь – это понять, что в самой верхней точке отопления сброс воздуха должен быть обязательно.
3. И третий случай – это всевозможные непредвиденные повороты трубопроводов. К примеру, если труба идет горизонтально, а потом резко поднимается вверх и снова опускается вниз, создается карман, в котором обязательно появится воздушная пробка – в верхней точке такого подъема кран Маевского нужен обязательно, даже несмотря на то, что в работе отопления задействован циркуляционный насос.

   Ключ для крана Маевского фото

   Кроме того, кран Маевского или автоматический сброс воздуха устанавливается и на каждой подсистеме отопления. К примеру, теплый пол – в месте его подсоединения к основной системе отопления (как правило, это распределительный коллектор) сброс воздуха обязателен. Также необходимость в установке крана Маевского диктуется типом некоторого оборудования – в первую очередь, это емкости. Расширительные и накопительные баки, в том числе водонагреватели косвенного нагрева и аккумуляторы тепла. В общем, в современном водяном отоплении кран Маевского является весьма востребованным приспособлением и используется довольно широко.

И в завершение темы про кран Маевского отвечу на последний часто возникающий вопрос – откуда берется этот самый воздух, с которым ведется такая ожесточенная и, главное, непрекращающаяся борьба? Да, это может показаться странным, так как современные системы являются замкнутыми, и со стороны воздух в них попасть может только в редких ситуациях, связанных со сливом и наполнением системы водой. Все просто, и в большинстве случаев это не воздух, которым человек дышит, а газы, выделяющиеся из воды в процессе ее нагрева – сами понимаете, это процесс бесконечный, избавиться от которого невозможно.

Автор статьи Александр Куликов

stroisovety.org

Кран маевского для чугунных радиаторов: установка и эксплуатация

Иногда во время отопительного сезона можно заметить, что ранее горячий по всей поверхности радиатор, прогревается не полностью. Его часть, расположенная вдали от входа в него теплоносителя остается холодной.

Причиной такой ситуации обычно становится скопление воздуха, появившегося в данной части радиатора. Он становится препятствием для заполнения горячей водой всего внутреннего пространства радиатора.

Если не удалить скопившийся воздух, то данная ситуация будет только ухудшаться. Чтобы иметь возможность восстановить нормальную работоспособность батареи на ней устанавливается специальное устройство – кран Маевского. Он предназначен для удаления воздушных пробок. Устанавливают кран в верхней точке батареи.

Для стравливания скопившегося воздуха необходимо приоткрыть вентиль крана на пол-оборота. При этом действии запорный конусный клапан ослабится, дав возможность скопившемуся в радиаторе воздуху выйти наружу. Освободившееся от него место займет теплоноситель, следовательно, батарея прогреется полностью.

Кран Маевского для чугунных радиаторов: виды и принцип действия

Производители разработали три вида устройств для отвода скопившегося в радиаторах воздуха.

У каждого из них своя конструкция и принцип действия.

Потребители могут сделать выбор между следующими устройствами:

• Ручной кран Маевского. Данное приспособление имеет простейшую конструкцию, поэтому в его использовании нет никаких сложностей. Для освобождения радиатора от скопления воздуха кран открывается четырехгранным ключом или же обычной отверткой. После выхода воздуха кран закрывается обратным поворотом.
• Автоматический кран. Установив на радиаторе это устройство, вручную управлять им нет необходимости. Все необходимые действия оно выполняет автоматически, без вмешательства человека. Конструкция автоматического крана Маевского не предусматривает наличия игольчатого клапана, имеющегося в ручном варианте. Его заменил пластиковый поплавок, перемещающийся внутри крана при появлении воздуха в системе. С его помощью затворный клапан может открываться и закрываться. Однако разработчики предусмотрели возможность управления и без автоматики. Проходное отверстие иногда засоряется, тогда возможно выпустить воздух в ручном режиме, одновременно избавившись от засора.
• Кран Маевского, снабженный встроенным предохранителем. Работа данной модели крана имеет отличие от обычного удаления воздуха в предыдущих вариантах устройств. Предохранительный клапан, встроенный в кран, умеет контролировать величину давления теплоносителя, циркулирующего в системе. При повышении давления выше предельного (его значение составляет 15 атмосфер), клапан срабатывает, начиная принудительно стравливать теплоноситель из отопительной системы. В случае возникновения внезапных гидроударов, это устройство предупреждает возможные их последствия в виде повреждения элементов системы отопления.

Установка крана Маевского, снабженного встроенным предохранительным клапаном, особенно актуально в отопительных системах, где использованы полипропиленовые и металлопластиковые трубы, поскольку для них давление выше нормы может создать аварийную ситуацию.

Поскольку производители выпускают краны Маевского, имеющие различные диаметры внешней резьбы, то есть возможность подобрать подходящий для конкретного радиатора. Наиболее распространены модели, снабженные наружной резьбой ¾ дюйма (Ду20) и ½ дюйма (Ду15), однако можно найти варианты 3/8 и 1 дюйм.

Технология установки крана Маевского на радиатор из чугуна

Установка любой модели крана Маевского начинается с освобождения системы от теплоносителя. После того, как вся вода из системы слита, работа производится в следующем порядке:

• Необходимо выкрутить заглушку, находящуюся в верхней части батарейной секции.
• Установить вместо нее кран. Вкручивая модель, необходимо позаботиться о герметизации отверстия. Для этой цели в комплекте устройства имеется резиновая прокладка, предназначенная для обеспечения герметичности установки. Чтобы усилить герметизацию, на резьбу крана накручивают льняные волокна, пропитанные маслом, или ФУМ-ленту.

Важно: для установки в радиаторах, изготовленных из чугуна, рекомендуется использовать кран Маевского, изготовленный из латуни. Данный материал имеет повышенную прочность.

При необходимости установки крана Маевского на старую чугунную батарею, у которой верхняя заглушка закреплена наглухо, то есть, не выкручивается, необходимо подготовить место для установки устройства. Для этого в чугунной заглушке нужно просверлить отверстие. Его диаметр должен быть чуть меньше, чем у резьбы крана.

Затем с помощью метчика в отверстии нарезается резьба, соответствующая резьбе крана. Проведя проверку соответствия резьбы, можно установить кран на место. Не следует забывать об обязательной герметизации места вкручивания устройства.

Бывает, что возникает необходимость замены крана Маевского. Для снятия старого устройства необходимо использовать два разводных ключа. Одним из них выкручивается кран, а второй в это время должен придерживать заглушку на радиаторе. Это необходимо, чтобы в момент выкручивания крана заглушка не ослабла, нарушив герметичность батареи.

Эксплуатация и замена крана Маевского

Воздухоотводящий кран монтируется в верхней части секции радиатора, находящейся со стороны, расположенной напротив входа теплоносителя. Именно здесь собирается воздух.

При выборе места установки в домах, имеющих собственную систему отопления, необходимо учесть ее особенности. Когда отопительная система вертикальная, то достаточно установить краны Маевского на радиаторах, расположенных на верхних этажах дома.

Наличие горизонтальной системы отопления обязывает произвести монтаж кранов на всех радиаторах без исключения. Если в помещениях установлены радиаторы напольные, то кран Маевского монтируется в верхней их части. Регулировочный винт должен быть направлен вверх.

Важно знать, как правильно пользоваться устройством для стравливания воздуха. Перед работой нужно запасти сухую ветошь и емкость, подходящую для размещения ее под батареей. Затем повернуть запорный винт на пол-оборота.

После этого действия будет слышно, как из системы выходит скопившийся воздух. После его полного выхода из крана начнет вытекать вода. Когда она будет течь непрерывной струей, можно плотно закрутить запорный винт.

Иногда можно обнаружить, что отверстие у крана засорилось. Проблему можно легко исправить, прочистив его обычной иголкой. При неиспользовании крана долгое время, на винте для регулировки может образоваться коррозия, поэтому его вращение будет затруднено.

Возникшая проблема решается нанесением на резьбу спрея-смазки WD-40. Спустя некоторое время винт можно будет легко открутить. Для предотвращения подобной ситуации следует после отопительного сезона смазать все регулировочные винты силиконовой смазкой.

Нет сомнений, что монтаж кранов Маевского чрезвычайно необходим для полноценной работы системы отопления. Пробки из воздуха, образующиеся в системе, создают участки, на которых часть радиаторов остаются холодными, а часть может быть перегрета. Стоимость устройства для удаления воздуха не слишком высока, а своевременный уход за ним позволит им прослужить долгое время.

Посмотрите, как работает кран Маевского для чугунных радиаторов на видео:

holodine.net
