Содержание

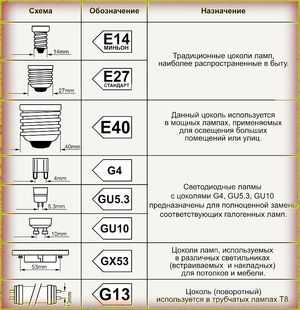

Виды цоколей ламп освещения: маркировка, размеры

Категория: Разное

Цоколь – базовый элемент электрической лампочки, на который устанавливается светящаяся колба. По функциональным, эксплуатационным и дизайнерским причинам сегодня существуют разнообразные виды цоколей для ламп освещения. Некоторые из них имеют специфическую сферу использования, другие же – широко распространены.

Существующие виды цоколей и их маркировка

Говоря о том, какие бывают по конструкции и назначению цоколи для ламп, следует отметить, что это разнообразие постоянно дополняется и изменяется. Но наиболее распространенными на сегодня остается 7 типов, которые маркируются следующими обозначениями:

E – резьбовой, широко известный по бытовым лампам накаливания;
G – штырьковый;
P – с фокусирующей конструкцией;
S – софитный;
R – с утопленным контактом;
T – телефонный;
W – бесцокольная лампа.

Помимо буквенного кода, маркировка сообщает размеры цоколей ламп и количество функциональных элементов. Следующая за буквой цифра обозначает диаметр/ширину погружаемой в патрон части или расстояние между контактами в миллиметрах. Например, E-27 – традиционная лампа для большинства источников освещения. Количество дополнительных элементов (пластин, штырьков, контактных частей) обозначается прописными буквами:

s – 1;
d – 2;
t – 3;
q – 4;
p – 5.

В качестве материала для изготовления, в основном, используется металл с антикоррозийным слоем, а внешние электроды монтируются на керамическую, пластиковую или стеклянную основу.

Резьбовой цоколь

Конструкция этой разновидности цоколей была разработана Томасом Эдисоном в процессе работы над созданием лампы накаливания. С тех пор такое исполнение стало классическим и не теряет популярность в наши дни, используясь в накаливаемых, энергосберегающих, галогенных и других типах светильников.

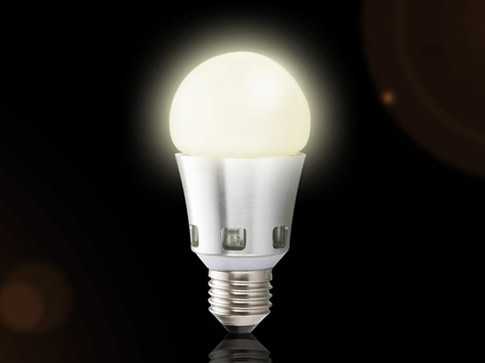

Наиболее распространенная модель E-27 имеет диаметр вкручиваемой части 27 мм. Такую лампу можно встретить в квартирах, офисах, на производственных предприятиях и т.д. Еще пару десятилетий назад, когда у ламп накаливания не было альтернатив в России продавались, по сути, только E27. Дело в том, что такая лампа очень сильно греется и требует большой поверхности для охлаждения, которой не обладали модели с меньшим диаметром . Сегодня E14 обретает все большую популярность, потому что появились такие виды ламп, которые не выделяют много тепловой энергии.

Оба указанных диаметра традиционны для сети с напряжением 220 В. E17 и E26 востребованы там, где рабочее напряжением равняется 110В. Малогабаритные варианты E5, E10 и E12 в быту не используются. Они актуальны для подсветки оборудования и работы фонарей при малой освещаемой площади. Лампы с диаметром цоколя 40 мм используются для освещения улиц и объектов промышленного назначения.

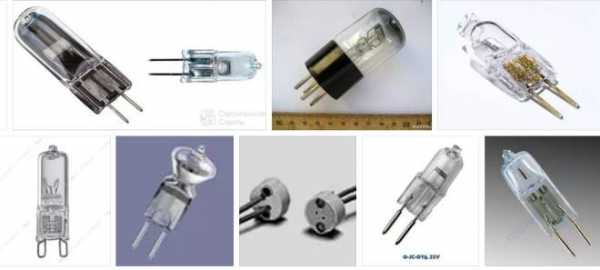

Штырьковый цоколь

Такой цоколь лампочки имеет два штырька, выведенных из корпуса, через которые и происходит подача электрического тока. Помимо буквы G маркировка может содержать символы U, X, Y, Z, которыми описывается тип или особенности конструкции. Цифры, следующие за ними, обозначают, насколько удалены друг от друга контакты. Если указаны цифры с точкой – это диаметр окружности, проходящий по центрам штырьковых контактов.

Типы цоколей ламп с маркировкой G очень разнообразны и не могут быть заменены друг другом. К примеру, GX53 не получится вставить в патрон для G53, и наоборот.

Популярные модели ламп такого типа:

G6.35 и GU5.3 широко востребованы в светодиодных системах освещения витрин, потолков, ниш и т.п.;
лампа G4 с маленьким цоколем используется в монтаже декоративных осветительных проектов, в которых нужны источники света с минимальными габаритами;
GU10 – цоколь, защищающий лампу от выпадения из-за внешнего воздействия. При монтаже лампы её нужно дополнительно зафиксировать поворотным движением внутри патрона;

в подвесные потолки встраивают лампы с цоколями GX70 и HX53, отличающиеся плоской конструкцией с большим числом светодиодов.

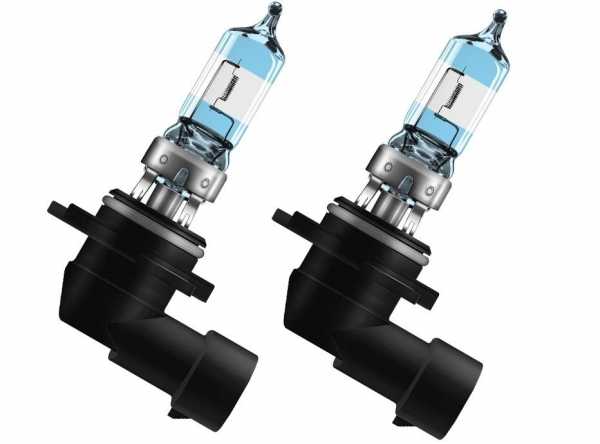

Фокусирующий цоколь

Этот тип цоколя разработан для светильников, излучающих направленный свет. Это кинопроекторы, автомобильные фары, фонари, прожекторы и т.п. Конструкцию отличает то, что в ней есть отражатель или линза, которые и задают световому потоку направление. Цифрами в маркировке обозначается диаметр фокусирующего фланца.

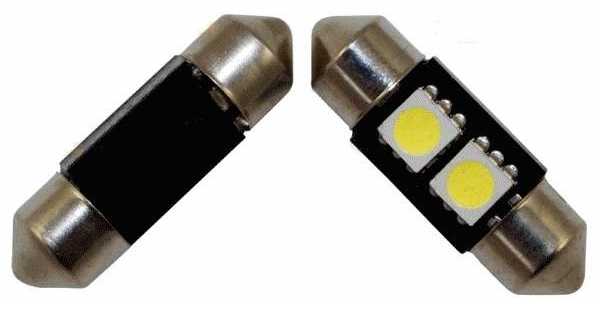

Софитный цоколь

Этот тип цоколя используется для создания осветительных контуров в автомобилях (в салоне или вокруг номера), зеркалах или сценическом оборудовании. Числами в маркировке сообщается диаметр корпуса. Сегодня на софитных цоколях, в основном, работают светодиодные лампочки.

Цоколь с уплотненным контактом

Распространены эти цоколи у лампочек кварцевого или галогенного типа, которые имеют большую мощность. Сфера их применения – это объекты с необходимостью интенсивного светового потока: автомобильные фары, навигационные огни кораблей, прожектора на промышленных объектах, стадионах, в концертных залах и т.п. В маркировке указываются, помимо диаметра и типа цоколя, длина лампы и число контактов (буквой), например R7s118.

Телефонный цоколь

Эта разновидность применяется в миниатюрных индикаторных лампочках, встраиваемых в устройства индикации, телевизионные пульты, джойстики, приборные панели электронного оборудования и т.д. Цифрами в маркировке отмечается ширина основания, на котором располагаются контактные выводы. Как правило, отечественные лампы с телефонными цоколями имеют ширину основания в 6,8 мм, а импортные – от 4,6 до 5,5 мм.

Стремительное развитие и удешевление технологий светодиодного освещения ведет к тому, что индикаторные лампочки с телефонными цоколями постепенно выводятся из использования и реже встречаются в новом электронном оборудовании.

Цоколь W

В данной конструкции цоколь, как деталь лампы, являющаяся посредником между колбой и входными контактами, отсутствует. Токовые выводы напрямую проведены внутрь колбы, а место их введения запаяно. Маркировка ламп W содержит цифры, обозначающие толщину стеклянной части, а также ширину основания (места введения) в миллиметрах, например W2.1×9.5.

Иностранная маркировка цоколей

Российские правила маркировки действуют на территории большинства стран мира, поскольку общими являются не только метрическая система, но и ЛЭП, рабочие характеристики тока, схемы расположения потребителей и т.п. В зарубежных странах, типы цоколей ламп, в основном, обозначаются по тому же принципу, что был приведен выше. Однако есть небольшие особенности в части маркировок, которые есть на иностранном рынке:

в Соединенных Штатах Америки цоколи E27 и E12 могут обозначаться в магазинах одной буквой – M и C соответственно;

байонетный цоколь (Bayonet Cap) зарубежные производители маркируют символом B. На российском рынке такие лапы встречаются под маркировкой Ш, например 2Ш22 – это B22d. Маленькие байонетные цоколи обозначаются также. Так, отечественный -2Ш15 соответствует импортному B15d;
миниатюрный байонетный цоколь (Miniature Bayonet Base/Cap обозначается через добавление к символу B прописной буквы a. Российские производители также используют букву Ш для обозначения этих ламп, например 1Ш9 – это Ba9s.

Конечно, существует ряд других тонкостей маркировки, однако российский потребитель редко с ними сталкивается, поскольку лампы с нестандартными обозначениями редко попадают на отечественный рынок.

Выбор лампы с учетом типа цоколя

Первое, на что следует обратить внимание – это характеристики сети, в которой будет работать лампа, так как некоторые цоколи разработаны для специфических условий. Как правило, в схемах освещения помещений применяются лампы с классическим резьбовым элементом. Это не только позволяет покупать лампочки на замену из широкого ассортимента на рынке, но и переходить с ламп накаливания на энергосберегающие, так как патрон одинаково подходит для обоих типов.

При покупке энергосберегающих, светодиодных и галогеновых ламп нужно выбирать цоколь, исходя из конфигурации патрона. В случае с натяжными и подвесными потолками рекомендацию может дать электрик, который проводил установку светильников.

В более редких ситуациях, как подбор лампы для прожектора, мощного осветительного оборудования, уличных фонарей, автоматики и электронных панелей, следует ориентироваться на техническую документацию к оборудованию, где такая информация обязательно указывается.

simplelight.info

Виды цоколей ламп освещения дома

Электрофурнитура

На сегодняшний день выпускается огромное количество светильников, для которых используются различные типы цоколей ламп для освещения. Давайте выясним, каковы их характерные особенности и для чего используются те или иные варианты.

1
Перечень существующих видов цоколей – что нам доступно сегодня

Чтобы организовать освещение в доме, мало купить лампочку нужной мощности, нужно, чтобы она еще подходила к патрону в светильнике, а значит, следует ознакомиться с существующими типами цоколей. То есть тех частей, которые вставляются в светильник и фиксируется в нем. Самый распространенный вариант, знакомый всем – винтовая резьба, также называется цоколем Эдисона, по фамилии изобретателя, разработавшего данный тип лампы. Такой вид источника света имеет маркировку Е.

Далее следует упомянуть также довольно давно известные и весьма популярные штырьковые модели, то есть вставляющиеся в специальный разъем, наподобие вилки штепселя любого электрического прибора в розетку. Подобный тип используется в лампах класса G. Имеются также и сопутствующие маркировки, которые мы рассмотрим более подробно. Еще один популярный вид – штифтовые цоколи, у которых помимо нескольких контактов, от двух и более, имеются также два диаметрально расположенных штифта. Всегда обозначаются буквой B.

Винтовая резьба

Далее следуют лампы с утопленными контактами, они требуют соответствующего соединения на светильнике. Цоколи у таких источников света слегка подпружинены, что обеспечивает достаточно плотную фиксацию в разъемах. Для обозначения производителями используется маркировка R. Еще один довольно широко использующийся тип – софитный, то есть соединения имеются на двух концах колбы лампы. Конструкция немного похожа на стандартный предохранитель, увеличенный в несколько раз. Их обозначают буквой S.

Далее следует обозначить довольно специфические цоколи ламп, использующихся в специальных осветительных приборах. Такими, к примеру, являются фокусирующие модели P, имеющие в колбе отражатель – они выдают направленный пучок света и могут использоваться в софитных приборах освещения. Еще один довольно распространенный вариант, имеющий довольно узкий диапазон применения – кабельные цоколи К, которые имеют специальные контактные клеммы для фиксации винтами.

Довольно специфичны лампы бесцокольного типа W, то есть с просто выведенными из колбы жилами проводников. Наименее распространенный тип – лампы с телефонным цоколем T, то есть со специальным разъемом для установки в пультах управления для подсветки индикаторов. Также не распространены ксеноновые лампы для софитов и некоторых оптических приборов, а также фар транспортных средств, обозначающиеся буквой H.

2
Различие по материалам – из чего изготавливают корпуса источников света

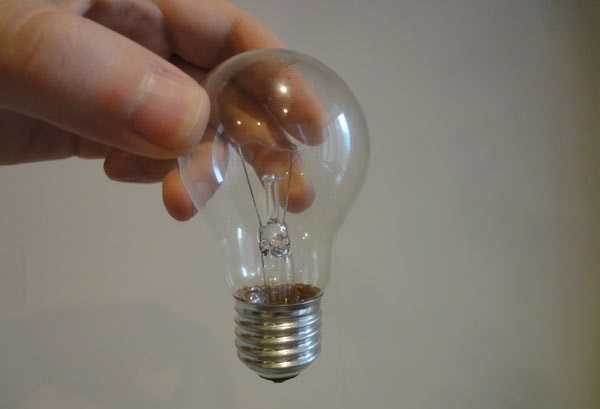

Каждый много раз держал в руках лампу накаливания с металлическим резьбовым цоколем, и даже нередко обжигался об него, поскольку данный тип имеет тенденцию к сильному нагреву. На сегодняшний день металл используется только для указанного типа источников света, разработанного еще Эдисоном, а также для некоторых штифтовых моделей. Более современные лампы имеют по большей части пластиковые корпуса, в частности, это относится к моделям типа G.

Современные лампы производятся с пластиковыми корпусами

Ряд цоколей сегодня делается из керамики, это более долговечный материал, чем пластмасса, однако не такой прочный, как металл или пластик. Впрочем, там, где к цоколю не прилагаются вибрации и удары, где исключается тряска – вероятность возникновения трещины в единожды установленном корпусе лампы ничтожно мала. Существуют и стеклянные цоколи, однако они чрезвычайно хрупкие, и потому редко закрепляются жестко, зачастую их можно наблюдать в кабельных моделях, где из корпуса выведены гибкие контакты.

3
Подробный разбор ламп Эдисона – основные модели

Чаще всего бывают востребованы резьбовые цоколи, поскольку именно для них предназначены патроны наибольшего количества выпускающихся осветительных приборов. Это не только лампы накаливания, их все успешнее заменяют более экономные и надежные галогенные и светодиодные. В целом, все они годятся для одного типа патронов, но есть и ряд разновидностей данного типа цоколей, причем все они различаются по величине.

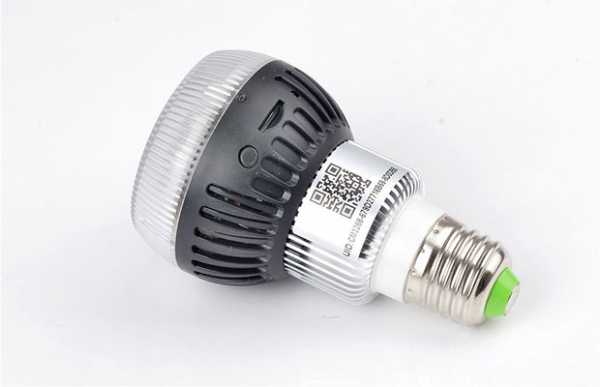

Самый распространенный цоколь — E27

Самый маленький обозначается маркировкой E5, цифра здесь соответствует диаметру так называемого микроцоколя, который еще называют LES. Далее следует MES – миниатюрный цоколь, с маркировками E10 и E12. Еще есть «миньон» E14 и малый цоколь E17, рассчитанный на 110 В, оба они называются SES. И, наконец, E26 (тоже на 110 В) и E27 (стандартный) – средние цоколи ES. Е40 – это самая крупная разновидность.

Следует отметить, что наиболее широко используется цоколь E27, именно под него приспособлены патроны большинства люстр, бра, торшеров и настольных светильников. Также нередко используются и «миньоны», поскольку есть осветительные приборы, включая небольшие люстры, с патронами именно под этот диаметр 14 миллиметров. Что касается E40, то эти лампы предназначены для больших уличных фонарей и прожекторов. Все три типа используют ток 220 В, что позволяет подключать приборы с подобными источниками света напрямую к сети.

4
Штырьковые цоколи – многообразие форм-факторов

Как правило, данный тип соединения предназначен для того, чтобы вставлять 2 контактных штырька в специальные разъемы с подпружиненными зажимами внутри. Подобная фиксация считается достаточно надежной, поскольку используется только для стационарных осветительных приборов, где исключается тряска. С такими цоколями выпускаются как галогенные, так и маленькие светодиодные лампочки, причем последние меньше по размерам и мощности. Как правило, это G4, а также G 6,35 и G9, их подключают к напряжению 12 или 24 В. Помимо указанной основной маркировки используются для штырьковых соединений и дополнительные буквенные указатели. Цифры обозначают расстояние между контактами

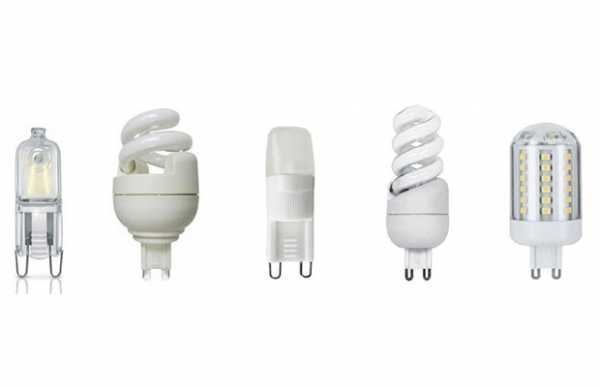

Особо следует упомянуть типоразмер G9, поскольку в данном случае в качестве контактов используются не штырьки, а вытянутые петли для соединения с соответствующими выступами, как правило – в цепи подсветки.

В частности, наиболее часто встречается контакт U, то есть, когда фиксация происходит путем поворачивания лампы в патроне. Их штырьки имеют небольшое расширение на конце, которое надежно удерживает колбу после того, как цоколь вставляется в отверстия и проворачивается в специальных пазах. Маркировка X обозначает похожее соединение, с единственным отличием, что после установки лампы защелкивается дополнительный замок для удержания в разъемах. Существуют еще контакты с маркировками Y и Z для источников света специального назначения, различаются они в основном формой корпусов.

Лампочки со штырьковыми цоколями

Отдельно стоит упомянуть особенности оснований существующих моделей ламп. Как уже говорилось, между штырьками всегда соблюдается расстояние, указанное в маркировке цифровой позицией, это стандарт. При этом между контактами может располагаться выступ, который при установке лампы помещается в специальное гнездо патрона. Форма зависит от модели, то есть при одной и той же маркировке не может быть двух разных цоколей. Выступы бывают как круглыми, например – у ламп G53, нередко использующихся для освещения верстака, так и квадратными – у довольно распространенных G24. В последнем случае присутствуют специальные замки для более надежной фиксации.

Различается и форма колб источников освещения. Она может быть как прямолинейной, причем в то же время состоять из одной сложенной вдвое трубки или же из двух, спаренных перемычками, так и кольцевой. Есть лампы спирального типа, те самые привычные всем экономные галогенные. Довольно распространены раструбные светодиодные, у которых колбы имеют шаровидную форму или же представляют собой выгнутый сегмент сферы, из-за чего пучок света направлен в единственно возможном направлении. Причем несколько отличающихся по форм-фактору колбы ламп могут иметь цоколь одной разновидности, например, G24.

5
Смысл обозначений специальных цоколей – от размеров до ширины контакта

Если буква E означает диаметр резьбы лампы Эдисона, а G – расстояние между штырьками контактов, то у других ламп цифры в маркировке имеют совершенно иной смысл. Так, у бесцокольных ламп следующая за буквой W цифровая часть означает ширину лопатки контакта, которую важно учитывать при выборе источника света под имеющееся гнездо в осветительном приборе. У штифтовых моделей за маркировкой B следует величина, соответствующая диаметру цоколя, то есть расстоянию между основаниями боковых штырьков. То же относится и к кабельным, а также софитным моделям.

Помимо прочего в довольно редких одноштырьковых моделях, не упомянутых нами ранее, используется буква F, за которой обычно следует цифровое обозначение размера штырька, его длины. Встречаются в маркировке и дополнительные символы, в зависимости от особенности конструкции: а – цилиндрический штырек, b – рифленый, с – специальная форма. За символом R у ламп с утопленными контактами следует расстояние между ними, а также у некоторых моделей – размер всего корпуса лампы. У телефонных цоколей за буквой пишут значение ширины между контактами. Что касается фокусирующих моделей P, то там указывается размер центрирующей части.

6
Некоторые специальные маркировки – особенности обозначений

Помимо основных буквенных и цифровых символов, в названиях типов моделей используются и дополнительные. Обычно они отвечают за количество контактов. Так, в маркировке кварцевой галогенной лампы R7s78 цифра 7 означает расстояние между контактами, буква s в данном случае говорит о том, что на цоколе контакты одиночные, хотя обычно она указывает на 1 контакт, а 78 – это общая длина лампы. Буква d (deca) в таких случаях означает, что цоколь имеет 2 выведенных наружу контакта, что при наличии у модели 2 цоколей будет соответствовать 4 проводникам для соединения с электросетью. Примером использования такой маркировки может послужить модель B22d – по сути, это байонетная лампа с двумя контактами, диаметр корпуса которой составляет 22 миллиметра.

Также бывает и 3 контакта на цоколе, подобный вариант обозначается буквой t (tetra). Обычно подобные модели встречаются среди ламп штырькового типа, а также в бесцокольных и кабельных моделях. Также у штырьковых цоколей бывает и 4 контакта, что маркируется буквой q (quadra). Соответственно, 5 выходов обозначаются символом p (peta) но такие модели довольно редки и используются только в специальных приборах, в частности – в индикационных панелях. Также следует отметить специальный символ “-”, который иногда ставится в маркировке перед указанием количества позиционных элементов.

Существуют и отдельные специальные символы, например, ряд производителей используют в маркировках наклонную черту “/” (слеш) для обозначения после нее длины изолированной части цоколя без размера контактов. В некоторых случаях указывается и назначение либо особенности изделия. Так, буквой U иногда помечают энергосберегающие источники света, а буквой А – автомобильные виды цоколей специальных светодиодных ламп для фар освещения. Может быть указание и на форму цоколя – буква V недвусмысленно подскажет, что в коробке источник света с конусовидным корпусом. Вот яркий пример: SV8,5–8 софитный конический цоколь с расстоянием между контактами 8,5 миллиметров и длиной корпуса 8 миллиметров.

Довольно редко, но все же встречаются специфические изделия с 2 разными видами цоколя, в этом случае маркировка будет соответствующей, например, ЕК40 или SFb 9. И, наконец, иногда производители используют свою маркировку, в которой может быть заключена аббревиатура названия лампы. В частности, это может быть рефлекторный тип лампы R50, в котором тем не менее используется резьбовой цоколь.

obustroen.ru

особенности и типы, отличие от Е14 миньон, в каких приборах применяется

Эдисон-цоколь (ЭЦ) — стандартное гнездо для лампочек. Он был разработан Томасом Эдисоном и получил лицензию в 1909 году под торговой маркой Mazda. Обычно лампы имеют правые резьбовые металлические основания (колпачки), которые вставляются в соответствующие резьбовые гнезда (держатели ламп). Для светильников, питаемых от переменного тока, нить подключается к нейтрали, а контакт на нижнем конце основания подключается к сети.

История происхождения

Ранние производители ламп в США использовали разные и несовместимые базы. В Thomson-Houston Electric Company использовалась резьбовая шпилька в нижней части гнезда и плоское контактное кольцо. База Sawyer-Mann или Westinghouse использовала пружинный клип, действующий на канавки в основании луковицы, и контактный штифт в нижней части. Примерно к 1908 году база Эдисона была наиболее распространена в США, а остальные начали исчезать из употребления.

В ответ на патент Эдисона Реджинальд Фессенден изобрел двухконтактный разъем для Всемирной выставки 1893 года. Другие основания цоколей включают байонетную опору и основание клина.

В большей части мира винты Эдисона вытеснили другие типы гнезд для общего освещения. В первые дни электрификации винты Эдисона были единственным стандартным разъемом, а приборы, были подключены к сети переменного тока через световые разъемы. Сегодня винтовые разъемы Эдисон соответствуют международным стандартам.

Типы цоколей

Спецификации для всех типов крепления определены в следующих публикациях Американского национального института стандартов (ANSI) и Международной электротехнической комиссии (IEC):

Колпаки — ANSI C81.61 и IEC 60061−1.
Держатели — ANSI C81.62 и IEC 60061−2.
Датчики (для обеспечения взаимозаменяемости) — ANSI C81.63 и IEC 60061−3.
Руководящие принципы для электрических ламповых балок, люминесцентных ламп и датчиков — ANSI C81.64 и IEC 60061−4.

Как правило, эти два стандарта гармонизированы, хотя несколько типов винтовых креплений все еще определены только в одном стандарте. В обозначении «Exx» «E» обозначает «Edison», а «xx» обозначает диаметр в миллиметрах, измеренный по пикам резьбы на основании, например, E12 имеет диаметр 12 мм.

Существуют четыре широко используемые группы размеров цоколей ламп:

Канделябра: E12 Северная Америка, E11 в Европе.
Промежуточное: E17 Северная Америка, E14 (или цоколь миньон, ES, SES) в Европе.
Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе.
Могул: E39 Северная Америка, E40 (Голиаф ES) в Европе.

Цоколь E26 и E27 обычно взаимозаменяемы, как и E39 и E40, поскольку разница в диаметре резьбы составляет всего 1 мм. E11 и E12 не являются взаимозаменяемыми. Для некоторых конкретных применений доступны другие полустандартные резьбы.

Большая база E39 «Могул» и E40 «Голиаф» используется в уличных фонарях и высокомощных светильниках (например, в трехфазном режиме на 100/300/300 Вт). В зонах, следующих за Национальным электрическим кодексом США, светильники общего назначения мощностью более 300 Вт не могут использовать основание E26 и вместо этого должны использовать основание E39, то устройства мощностью 300 Вт могут использовать любую из них.

Светильники среднего размера (MES) для 12 V также выпускаются для транспортных средств. Ранее знаки экстренного выхода также использовали промежуточную базу, но правила США и Канады теперь требуют долговечные и энергосберегающие светодиоды. Средние винтовые основания не должны выдерживать ток более 25 ампер.

Основания E29 «Admedium» используются для специальных применений, например, для ламп с ультрафиолетовым излучением. В странах, которые используют 220−240 вольт переменного тока для внутреннего использования, стандартный е27 цоколь и небольшой е14 цоколь — наиболее распространенные размеры винтовых креплений, они распространены во всей континентальной Европе и Китае.

В 120-вольтовой Северной Америке, 100-вольтовой Японии и Тайване, стандартный размер для светильников общего назначения — E26. E12 обычно используется для изготовления канделябра. E17 также иногда используется, в небольших настольных лампах, а иногда и на новых потолочных вентиляторах. Рождественские огни используют различные размеры оснований E17 для ламп C9, E12 для ламп C7, E10 для многолетних серийных C6-ламповых наборов в США и совершенно другую клиновую основу для мини-светильников T13/4. В течение короткого времени эти мини-светильники были изготовлены с использованием винтовых оснований E5.

Крошечный размер E5 или E5.5 используется только для сверхнизких напряжений, таких как внутреннее освещение для зданий, и модельные транспортные средства, такие как модельные поезда. Их часто называют «гороховыми луковицами», потому что они имеют форму глобуса, но обычно они напоминают мини-рождественские луковицы или крупные «зерновые пшеничные» луковицы.

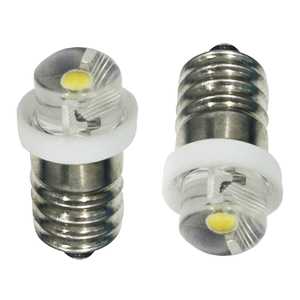

Лампочки E10 являются обычными для фонарей с батарейным питанием, как и байонетные крепления (хотя они обычно удерживаются с круглым фланцем, расположенным там, где основание соответствует лампе). База E11 иногда используется для галогенных светильников мощностью 50/75/100 Вт в Северной Америке, где она называется «мини-банок».

Большинство винтов Edison имеют правые резьбы (лампа поворачивается по часовой стрелке для затягивания), но иногда используются винты с левой резьбой, обычно для нестандартного напряжения или мощности. Это предотвращает использование неправильной лампы, которая может привести к повреждению. Общественные места, такие как вокзалы и метро, используют лампочки с левой резьбой, чтобы препятствовать краже ламп для использования в обычных светильниках.

Другие виды использования

В качестве выходного отверстия (например, для тостеров) использовалось винтовое гнездо Edison, когда электросети все еще использовались главным образом для освещения, и до того, как сетевые розетки стали обычным явлением.

В Северной Америке плавкие предохранители использовались в зданиях, подключенных до 1960 года. Эти базовые предохранители Эдисона ввинчивались в гнездо для предохранителей, подобное лампам накаливания Edison.

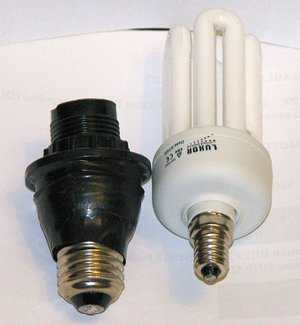

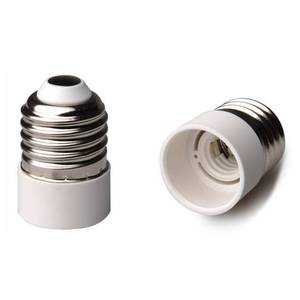

В некоторых адаптерах для настенных розеток используется винт Edison, позволяющий розетке стать незаземленной (например, для установки рождественских огней временно через крыльцо) или для создания переключателя с двумя выходами или для его размыкания для двух ламп. Другой адаптер может сделать стенную розетку в держатель лампы (гнездо лампы).

Были изготовлены различные другие аксессуары, в том числе детектор дыма, который заряжается в течение нескольких часов и длится несколько дней или недель после этого, и все еще позволяет подключенной лампочке работать нормально. Там также была электроника, которая прилипала к концу основания винта и позволяла приподнятой лампе мигать, например, чтобы привлечь внимание прибывающих гостей или аварийных транспортных средств.

Применение в приборах

Трехфазные лампы имеют суффикс d для обозначения двойных контактов, обычно E26d или E27d, редко E39d. Второй контакт используется для нижней нити накаливания внутри устройства. Этот дополнительный контакт — кольцо, расположенное вокруг основного контакта. В отличие от байонетных гнезд, трехсторонние и обычные лампы взаимозаменяемы.

Маленький винт Edison имеет девять нитей на дюйм или около 2,8 мм на резьбу. Средний винт Edison имеет семь нитей на дюйм или около 3,6 мм на резьбу. В США закон об энергетической независимости и безопасности 2007 года для повышения энергоэффективности применяется только к среднему винту Эдисона, все остальные считаются «специальными» лампами.

Диазонд-предохранители DII используют одну и ту же резьбу E27 в качестве стандартных ламп 230 В, но имеют более длинное тело и не могут быть ввинчены в держатель лампы (гнездо). Основание лампы слишком короткое для контакта с нижней клеммой держателя предохранителя. Однако возможно ввинтить держатель предохранителя DII без предохранителя в держателе лампы типа цоколя E27.

Ряд недостатков основания винтов по сравнению с байонетным креплением:

Металлический винт сам образует один из контактов для цепи. Если система освещения неправильно подключена или лампа подключена к неполярной розетке, металлический винт может стать подвижным что представляет опасность поражения электрическим током всех, кто пытается заменить лампу.
Возможно чрезмерное закручивание винта, рискуя сломать лампу или отделение стекла от металлического основания и оставить основание в гнезде, особенно при последующем попытке отвинтить его.
Если лампа ослабевает в розетке из-за вибрации или подтягивания, она может потерять контакт с центральным контактом и прекратить работу, пока она не затянется. Байонетный тип устойчив к вибрации и значительно реже становиться свободным.
Поскольку металлическая резьба несет ток, любая дуга может замять нить.
Ввинчивание и отвинчивание лампы прикладывают больше усилий к стеклянному конверту.
При фиксации чего-либо с подключенным кабелем, тот будет скручиваться при повороте винта.

Ряд преимуществ этих оснований:

Винтовые основания более подходят для ламп малого размера.
Лампочка, полностью ввинченная в дом, более надежно, чем лампочка с байонетным креплением.
Влага и мусор менее подвержены контактам с винтовой базой.
Пружинные контакты не нужны на винтовых базовых лампах (натяжение пружины должно не только обеспечивают хороший контакт, но также должны надежно удерживать лампу в байонете).

Типы цоколей ламп освещения постоянно совершенствуются. Покупая светильник или выбирая лампочку для него, необходимо обращать внимание на цоколь, используемый в светильнике.

220v.guru

Цоколи ламп

При выборе лампочки необходимо обращать внимание на тип ее цоколя, иначе она может попросту не подойти к патрону светильника. Какими бывают цоколи лампочек и как разобраться в существующем многообразии цоколей разного типа.

На фото:

Существуют сотни и даже тысячи разновидностей лампочек, но всего лишь два распространенных типа цоколя — винтовой и штырьковый.

Определение

Цоколь – конструктивный элемент лампы, который необходим для установки лампы в патроне. Он обеспечивает связь с внешней электрической цепью. Цоколь делают из металла, реже керамики. Внутри него расположены элементы самой лампы (нити накала, электроды), а снаружи – контакты.

Типы

Существует множество видов и подвидов цоколей. Две основные группы: резьбовые и штырьковые.

В быту самым распространенным является резьбовой (винтовой) цоколь. Он знаком по обычным лампам накаливания и внешне напоминает винт. Лампа в данном случае просто вкручивается в патрон, а при замене – выворачивается из него.

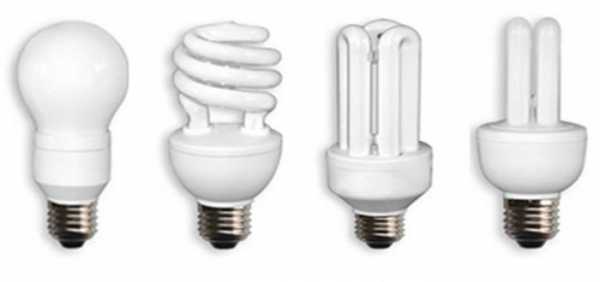

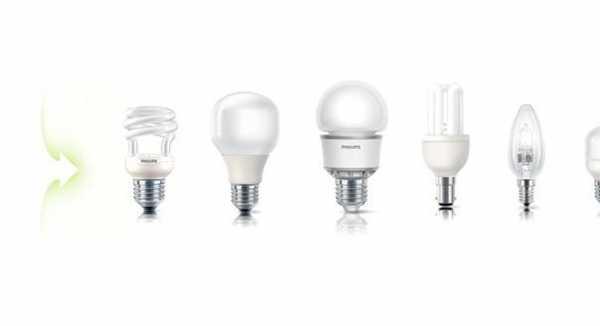

На фото:

Примеры лампочек с винтовым цоколем разного диаметра.

Винтовой цоколь используется не только в традиционных лампах накаливания, но и в галогенных, газоразрядных, люминесцентных и даже в светодиодных лампах. Таким образом, купив светильник с патроном, предназначенным для Е-цоколя, вы получаете возможность максимально гибко корректировать освещение в комнате: выбирать лампу подешевле или подороже, нужной световой температуры, мощности и световой отдачи.

На фото: Натриевая лампочка от Philips.

Винтовой цоколь получил обозначение Е от имени своего изобретателя (первая буква фамилии Эдисон по-английски). Далее следуют цифры, обозначающие диаметр резьбы в миллиметрах:

Е27 – самый распространенный. На такой цоколь рассчитаны патроны большинства бытовых светильников;
Е14 тоже встречается довольно часто. Он предназначен для патрона меньшего диаметра. В обиходе называется «миньон»;
Е40 в быту используется редко. Обычно лампы-гиганты с таким цоколем применяются для освещения промышленных объектов;
Е12 и Е10 – мало распространенные разновидности мини-цоколей для маленьких ламп.

Исключение из правил.
Существуют и другие виды цоколей, помимо штифтовых (штырьковых) и винтовых. Обычно, их применяют в лампах специального назначения. Например, в автомобильных лампах.

В штифтовом (штырьковом) цоколе контактами служат специальные штырьки. Они вставляются в отверстия в патроне, и таким образом лампа фиксируется. Штифтовой цоколь обозначается буквой G, цифры далее указывают на расстояние между штырьками в миллиметрах. Как правило, светильники с определенным типом патрона рассчитаны только на конкретную лампу – использовать другую не получится. Ниже приведена таблица соответствия цоколей тем или иным типам ламп.

На фото:

Лампочки на базе штырькового цоколя.

маркировка цоколя	Тип ламп, в которых используется цоколь данного типа
G 12, G 22	металлогалогенные лампы
G 13	прямые люминесцентные лампы
G 23, 2G7	плоские люминесцентные лампы без ПРА
G 24 d-1, 2, 3, G 24 q-1, 2, 3	люминесцентные лампы без ПРА
G 5	прямые люминесцентные лампы
G 4	низковольтные галогенные лампы
G 8.5	металлогалогенные лампы
G 9	высоковольтные галогенные лампы
G 10q	кольцевые люминесцентные лампы
GU 10, GZ 10	галогенные лампы
GU 4, GY 4	низковольтные галогенные лампы
GU 5.3, GX 5.3	низковольтные галогенные лампы
GU 6.5	низковольтные металлогалогенные
2 G 13	U-образные люминесцентные лампы
2GX 13	кольцевые люминесцентные лампы
GX 24 d-2, 3; GX 24 q-1, 2, 3, 4, 5	люминесцентные лампы без ПРА
GX 53	тонкие круглые КЛЛ, галогенные лампы с рефлектором
GX 8.5	металлогалогенные лампы
GY 6.35	низковольтные галогенные лампы
2 G8	компактные мощные люминесцентные лампы без ПРА
2 G10, 2GR 8, 2 GR10q	люминесцентные лампы без ПРА для квадратных светильников
2 G11	люминесцентные лампы без ПРА
PGJ5	металлогалогенные лампы
PGX12-2	металлогалогенные лампы
B15d	высоковольтные / низковольтные галогенные лампы
R7s, R7s-6, Fa4	линейные галогенные лампы
RX 7 s, RX 7 s-24	металлогалогенные лампы
BY 22d	натриевые лампы низкого давления

Важно знать!

Используйте в светильниках только лампы подходящего типа: цоколь должен подходить патрону.

Лампу, имеющую винтовой цоколь, нельзя с усилием вкручивать в патрон. Стеклянная колба соединяется с цоколем при помощи огнеупорного клея, и если нажимать на нее слишком сильно, она может попросту отколоться.
Чтобы не расколоть в будущем лампу в патроне, можно перед вкручиванием натереть поверхность цоколя грифелем простого мягкого карандаша.

Если цоколь все же «прикипел», при попытке вывернуть лампу стеклянная колба обычно откалывается от цоколя. Но решение есть: возьмитесь плоскогубцами за край цоколя и осторожно выкрутите его так, чтобы не повредить патрон. Помните, что подобные операции можно производить только в полностью обесточенном сетевом приборе. Если это настольная лампа, то ее достаточно выключить из розетки, если люстра, то надо выкрутить пробки или отключить автоматы.

В статье использованы изображения 360.ru, philips.com

www.4living.ru

Типы, виды лампочек и цоколей

Каждый из нас при выборе ламп не раз замечал, что их просто огромное количество — различный дизайн, мощность, цоколь разной формы и многое другое. Так, иногда задумываешься над тем, а не купить ли какую-то новую лампу, ведь, по заявлению производителя, и вреда от нее нет, и электричество экономит, да и светит довольно ярко. Давайте немного разберемся с тем, какие существуют виды лампочек и чем они отличаются друг от друга. Также поговорим о том, какие более, а какие менее вредны для здоровья.

Общие сведения

В настоящее время на рынке представлено большое количество различных ламп освещения. Цена между самыми дешевыми и дорогостоящими может существенно отличаться. В это же время разнятся и потребительские, а также технологические свойства изделия. В принципе, иногда не имеет особого смысла приобретать слишком дорогостоящую лампу, однако бывает, что это просто необходимо. В любом случае, многое зависит от условий эксплуатации. К примеру, при повышенной температуре окружающей среды используются одни лампы, при высоком уровне влаги – другие, при морозе – третьи и так далее. На сегодняшний день существуют следующие виды лампочек:

накаливания;
люминесцентные;
галогенные;
светодиодные.

Давайте рассмотрим каждую группу и узнаем, чем они отличаются друг от друга. Без сомнения, тут есть о чем поговорить.

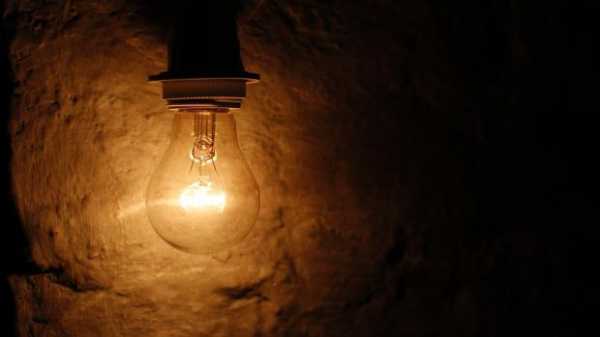

Лампы накаливания

Это, пожалуй, самые распространенные и популярные лампы. Можно говорить о том, что в течение длительного времени, они были вне конкуренции на рынке. Однако сейчас ситуация несколько изменилась, но мы поговорим не об этом. Мощность таких ламп колеблется от 15 до 300 Ватт, а форма может быть различной. Сегодня они представлены двумя разновидностями: это криптоновые и биспиральные. В криптоновых лампах для накаливания используется газ криптон. Мощность таких изделий обычно не выше 100 Ватт и не ниже 40. Из преимуществ можно выделить хорошую светоотдачу.

Вторая разновидность – биспиральные лампы. Свет они дают за счет вольфрамовой нити, которая имеет дугообразную форму. Обычно поверхность ламп изготавливается прозрачной, но также еще существуют зеркальные и опаловые. Имеет смысл сказать о том, что матировка несколько ухудшает светоотдачу, но в это же время делает свет более рассеянным. При таком освещении наши глаза чувствуют себя наиболее комфортно и не устают. Сейчас давайте рассмотрим другие виды лампочек. Сначала — о самых популярных.

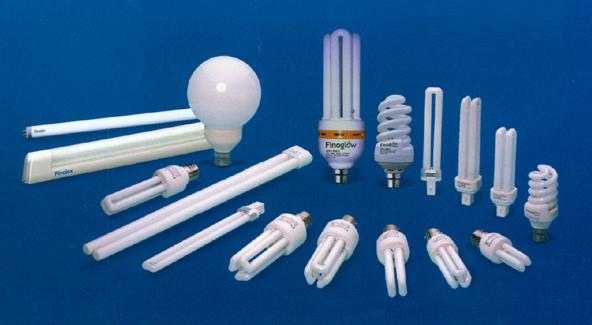

Люминесцентные лампы

За последние годы широкое распространение получили люминесцентные лампы. Они обладают рядом существенных преимуществ. Их мощность колеблется от 8 до 80 Ватт. Принцип действия лампы основан на воздействии на люминофоры ультрафиолетового излучения в газовой среде. Можно с уверенностью сказать о том, что любые виды лампочек такого типа приятны для глаз, так как они дают рассеянный и мягкий свет.

В настоящее время люминесцентные лампы являются основным конкурентом ламп накаливания. Они в несколько раз экономичней. В это же время при одинаковой мощности световой поток люминесцентных ламп выше примерно в 6-8 раз. Можно говорить и о том, что различается срок их службы. В нашем случае он выше примерно в 10-20 раз. Кстати, есть и недостатки, которые присущи всем таким лампам: во-первых, они чувствительны к перепадам температуры, а во-вторых, часто мерцают из-за перепада электроэнергии.

Виды энергосберегающих лампочек

Люминесцентные лампы мы уже рассмотрели, а теперь давайте поговорим о галогенных лампочках. Ключевая особенность таких изделий заключается в том, что они очень яркие. При этом нужно понимать, что они бывают различной формы. Так, в некоторых случаях удается добиться рассеянного света, в других же – концентрированного. Стоит также отметить, что такие лампы очень маленькие, по этой простой причине они крайне популярны в дизайнерском оформлении помещения, так как являются незаметными и в это же время достаточно яркими.

Стоит обратить внимание на то, что все виды энергосберегающих лампочек, в частности галогенные, не терпят прикосновения человеческих рук. Обусловлено это тем, что на поверхности будет оставаться небольшое количество жира, который в любом случае присутствует на пальцах и ладонях. При включении лампа интенсивно нагревается и на месте жира появляется черное пятно, а это значительно сокращает ресурс, в среднем на 30-50%, более точно сказать невозможно. При правильной эксплуатации срок службы этих ламп находится на высоте, правда, иногда возникает проблема с контактами, которые зачастую пригорают.

Про светодиодное освещение

Все виды светодиодных лампочек считаются экономными. Можно говорить о том, что они потребляют действительно мало электроэнергии, обычно на 50 % меньше ламп накаливания. Согласитесь, при такой же силе света это просто отличный результат. Такие лампы обладают не только высокой светоотдачей, но и длительным сроком службы. По сути, все это делает такие лампы в своем роде уникальными, и это действительно так. Правда, перепады напряжения в сети пагубно влияют на светодиоды, которые будут моментально сгорать.

В последнее время на рынке стали появляться интересные модели светильников. Их основная особенность заключается в автономности изделия. Они включаются с наступлением темноты и работают на солнечных батареях или обычных аккумуляторах. Кроме того, лампам не страшна ни низкая, ни слишком высокая температура. Их работоспособность не будет нарушена.

Что такое цоколь?

Если вкратце, то цоколь представляет собой некий конструктивный элемент лампы, который делает возможной ее установку в патрон. Но так как некоторые виды ламп не предусматривают классический патрон, то и цоколь, по сути, может отсутствовать. Помимо этого он используется в качестве передатчика электроэнергии между сетью и непосредственно лампой. Конечно, зачастую цоколь изготавливается металлическим, но в некоторых случаях его делают из керамики. Наружная часть изделия содержит контакты, а внутренняя – нити накала и электроды.

Необходимо понимать, что в каждом светильнике свой тип патрона, поэтому туда могут устанавливаться только определенные лампочки. Виды цоколей разделяются на резьбовые и штырьковые. Резьбовой (винтовой) более распространен в быту, однако, к примеру, галогенные лампы чаще всего имеют штырьковый цоколь. Именно поэтому перед покупкой всегда осматривайте маркировку лампочки. Виды цоколей можно научиться отличать по букве на корпусе: G – штырьковый цоколь, Е – резьбовой и так далее.

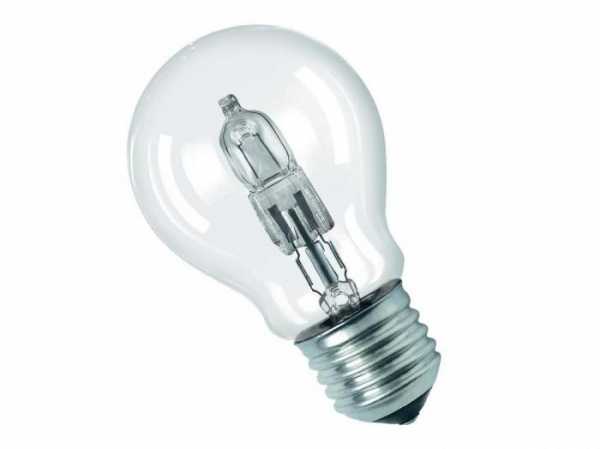

Штырьковый и цоколь Эдиссона

Штырьковым цоколем обычно оснащаются галогенные и светодиодные лампы. Можно с уверенностью говорить о том, что это весьма популярное и эффективное решение, которое позволяет не только моментально заменять сгоревшую лампу, но и значительно уменьшить ее габариты. При этом пара металлических штырьков обеспечивает хороший контакт. Но крайне важно, чтобы гнездо, куда вставляется цоколь, было тугим. Если же оно будет разболтано, то лампа будет постоянно отходить, а в этом нет ничего хорошего.

В принципе, все виды электрических лампочек могут работать от такого цоколя, исключениям являются только газоразрядные. Цоколь Эдиссона (винтовой) — самый надежный и распространенный. Он обеспечивает отличный контакт и подходит под все бытовые лампы и люстры, так как стандартизирован. Это лучшее решение по соотношению цена/качество.

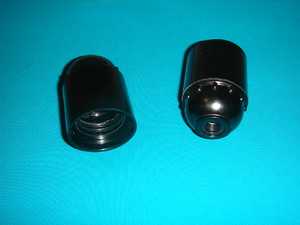

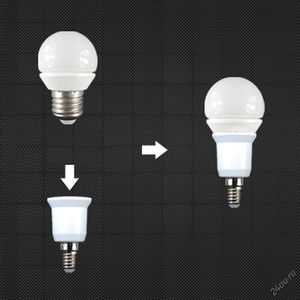

Кое-что о патронах для ламп

Наиболее распространенный патрон для электрических ламп – Е27. Он используется для ламп накаливания, светодиодных и иногда галогенных. На втором месте стоит Е14, который отличается от вышеописанного меньшим диаметром и резьбой. Обычно на него ставятся маломощные лампы. В качестве материала для изготовления используется керамика и специальная пластмасса. Последняя менее предпочтительна, так как из-за высоких температур может разрушаться, выделять опасные газы и служить предметом возгорания. В советское время использовались такие же виды патронов для лампочек, однако они были несколько качественней. В любом случае для нормальной эксплуатации не рекомендуют устанавливать более мощные лампы, нежели положено, так как это приведет к разрушению патрона.

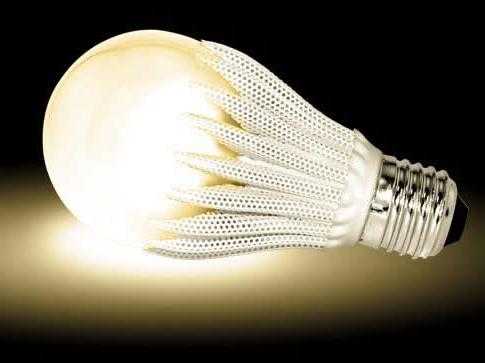

И еще о лампах

Мы уже рассмотрели с вами основные виды лампочек и типы цоколей. Хотелось бы отметить, что не рекомендуется покупать нестандартные лампы. Обусловлено это тем, что их проблемно устанавливать в патрон. Более того, они могут выйти из строя, а найти им замену сложно, а подходящий патрон — еще сложнее. Нужно понимать, что все виды автомобильных лампочек категории H, да и любой другой не используются в быту, но их можно установить в гараже для дополнительного освещения и т.п.

Заключение

Вот мы и рассмотрели с вами самое интересное. Теперь вы знаете, какие есть виды галогенных лампочек, ламп накаливания, люминесцентных и других. Нужно понимать, что иногда целесообразно использовать одни, а в других случаях — другие. Так, зачастую многие виды диодных лампочек не используются в качестве основного освещения. Они подходят для подсветки темных мест и т.п. Тем не менее некоторые модели достаточно мощные и выступают в качестве не только альтернативного, но и основного освещения. В принципе, это все, что можно рассказать о современных лампах, цоколях и патронах под них.

fb.ru

как определить размер цоколя лампочки?

А на цоколе самой лампочки нет обозначения? Встречаются следующие менее популярные резьбовые цоколи: Е5 — микроцоколь (LES) с диаметром 5 мм, Е10 — миниатюрный цоколь (MES) с диаметром 10 мм, Е12 — миниатюрный цоколь (MES) с диаметром 12 мм, Е17 — малый цоколь (SES) с диаметром 17 мм, Е26 — средний цоколь (ES) с диаметром 26 мм.

Ответ тут: <a rel=»nofollow» href=»https://www.youtube.com/watch?v=rFLePw6fDMw» target=»_blank»>https://www.youtube.com/watch?v=rFLePw6fDMw</a>

Спроси тут <a href=»/» rel=»nofollow» title=»15907216:##:cnpocuTyt»>[ссылка заблокирована по решению администрации проекта]</a>

возьмите перегоревшую лампочку и идите с ней с электромаркет — продавцы вам подскажут, подберут

другой начник купи . не морочь людям голову

Диаметр измерить. Е27 означает цоколь Эдисона (Edison), диаметром 27 мм.

Смотри — ВСЕ типы ламп: dveruki.ru/blog/vidy-tsokolej-u-lampochek-kak-podobrat-lampu-vidy-lamp-i-tsokolej

новцый ночник купить, раз нивчег не т ламп

Вот смотрите <img src=»//otvet.imgsmail.ru/download/100308075_d21299f1986ad394ccef5ccdfe745aa0_800.png» data-lsrc=»//otvet.imgsmail.ru/download/100308075_d21299f1986ad394ccef5ccdfe745aa0_120x120.png» data-big=»1″>

На цоколе отметка <a rel=»nofollow» href=»http://nalampe.ru/catalog/lampochki/» target=»_blank»>http://nalampe.ru/catalog/lampochki/</a> думаю вам понравится такой вариант, ребята помогут вам подобрать вашу лампочку если вы не разбираетесь в этом, главное обратиться во время, удачи.

touch.otvet.mail.ru

Размеры цоколей ламп накаливания, обычные лампочки

Всем известный Эдисон уже давно изобрел свою первую лампочку. С тех пор и уже навсегда общество не сможет отказаться от ламп освещения. Конечно, лампы меняются, меняется принцип их свечения, форма, рабочая мощность, напряжение и, конечно, их цоколь . Именно о цоколях ламп, о их видах, маркировке мы и расскажем в данной статье.
информация приведенная здесь позволит вам определить какой же цоколь применен у вашей лампы, а значит в итоге, вы сможете искать уже к приобретению лампу именно с цоколем, который подходит именно вам. Согласитесь это важно и нужно, а значит мы не будем тратить вашего внимания на болтовню, а приступим к информативной части нашей статьи.

Что такое цоколь лампы и его цели?

Цоколь лампы – конструктивный элемент обеспечивающий установку лампы в патроне, а также ее питание посредством токопроводящих контактов. Цоколь может быть сделан из металла, керамики, пластика. В некоторых случаях цоколь лампы выполнен совместно с плафоном ламы, то есть из стекла, но его цели всегда аналогичны.
Кроме того, стоит сказать и о функции герметизации цоколем. Фактически цоколь при пропускании тока по своим контактам внутрь плафона, для питания лампы, должен обеспечивать герметичность вокруг них, так как в лампе часто закачен инертный газ или создан вакуум.

Типы цоколей ламп и их обозначение

Конечно же, на протяжении всей истории существования ламп нельзя было пользоваться одним стандартным видом цоколя, хотя пожалуй, это было в каких-то случаях и удобно. Новые цоколи создавались в связи с новыми параметрами ламп, в соответствии с их габаритами. О том, какие они стали сегодня мы и хотим рассказать, кроме того затронуть вопросы обозначения и маркировки цоколя.

И так, что же обозначает маркировка цоколя и что она может «рассказать» обывателю. Первая буква указывает на тип цоколя:

E – резьбовой цоколь (Эдисона)
G – штырьковый цоколь
R – цоколь с утопленным контактом
B – штифтовой цоколь (Байонет)
F – цоколь с одним штырьком
a – цилиндрический штырёк
b – рифленый штырёк
c – штырёк специальной формы
S – софитный цоколь
K – цоколь с кабельными соединениями
H – цоколь для ксеноновых ламп
P – фокусирующий цоколь
T – телефонный цоколь
W – основание, в котором электрический контакт с патроном осуществляется непосредственно через токовые вводы, расположенные на стеклянном основании лампы.

Последующее число указывает диаметр соединительной части цоколя или расстояние между контактами.
Если далее идут буквы, то они указывают на количество контактных пластин, штырьков или гибких соединений:

s — один контакт
d — два контакта
t — три контакта
q — четыре контакта
p — пять контактов

Иногда к первой букве добавляется еще одна буква, уточняющая (для некоторых типов):

U – энергосберегающая лампочка;
V – цоколь с коническим концом;
A – автомобильная лампа.

Пример расшифровки цоколя лампы: E14U – лампа энергосберегающая с резьбовым цоколем, диаметром 14 мм.

Если разделять цоколи ламп глобально, то существуют резьбовые цоколи и цоколи с поверхностными контактами (штыковые, с утопленным контактом и т.д.) Далее и поговорим более конкретно, о каждом из типов цоколей.
В зависимости от популярности мы будем приводить соответственное количество изображений и информаций о описываемых цоколях ламп. Также до того как мы начали рассказывать конкретно о каждом из них, предлагаем вам ознакомиться с возможными видами цоколей ламп.

Время от времени подглядывайте в нее, когда подойдете к соответствующему описанию цоколя.

Резьбовые цоколи ламп (Е)

С дней Эдисона, до настоящего времени наиболее распространенный у потребителей цоколь лампы. Как все же изначально, удачно он был выбран. Ранее с таким цоколем изготавливали лампы накаливания, теперь делают энергосберегающие лампы, но стандарт резьбового цоколя остался прежним. Как уже говорили, цифра следующая за обозначением (буквой Е) резьбового цоколя обозначает его диаметр.
Далее в таблице приведены выпускаемые резьбовые цоколи.

Штыковой цоколь (G)

Штырьковый цоколь G использовался для разных видов ламп, начиная от маленьких галогенных, заканчивая потолочными люминесцентными. Так как существует множество штыковых цоколей с разницей между контактами всего в несколько миллиметров, то их легко спутать, но делать этого нельзя. Обозначение в цифрах после буквы G соответствует расстоянию в миллиметрах между контактами.
О разновидности и типоразмерах штыковых цоколей, а также о их применяемости в различных лампах, вы узнаете из таблицы ниже.

Еще один вид штыкового цоколя 2G11. Такие цоколи и лампы с ними часто применяются в настольных лампах. При этом в зависиомсти от мощности, они могут быть разной длины. Так бывают лампы с таким цоколем длиной 227 мм, 327мм, 415мм и более… Поэтому обращайте внимание не только на цоколь, но и на длину лампы.

Как вы уже увидели на фото, такие цоколи начал применяють производитель OSRAM.

Цоколь с утопленным контактом (R)

Как правило, цоколи применяемые в таких лампах рассчитаны на высокую мощность и соответственно высокую температуру. Обычно это трубчатые кварцевые, галогенные лампы.
Такие лампы имеют малые габариты и массу. Используются в сетях переменного тока 220 В, 50Гц.
После обозначения цоколя R7s (штыревой, диаметром 7 мм, с 2 контактами), маркируются цифры: 78 или 118, указывающие на расстояние строительной длины лампы в мм.

Софитный штифтовой цоколь (S)

Софитный цоколь S может быть расположен с двух сторон трубчатой лампы или как одиночный цоколь с одной стороны.

Применяется в светильниках для освещения ванных комнат, подсветке зеркал или сценическом оборудовании. Цифрами обозначают диаметр корпуса (S6, S7, S8,5 и т.д.).
Кроме того, такой цоколь распространен и на автомобильных лампах.

Типы, виды цоколей ламп.

(SV – то есть с коническим окончанием, например для подсветки салона ВАЗ 2110, Приора и другие)

Фокусирующий цоколь (P)

Цоколь очень схож с предыдущим с софитным цоколем, но имеет дополнительную рассеивающую площадку.
Применяется для прожекторов, фонарей, кинопроекторов, навигационных огней и т.д. Этот цоколь лампы накаливания содержит в себе сборную линзу, которая и направляет поток света в нужную сторону. Цифры обычно обозначают диаметр фокусирующего фланца или части цоколя, на которой горизонтально устанавливается лампа.

Телефонный цоколь (Т)

Лампы с такими цоколями применяются обычно как лампы подсветки. Например в комбинации и панели приборов автомобилей. Цифры означают измеренную внешнюю ширину основания, на котором установлены контактные выводы.

Цоколь типа (W)

Этот цоколь фактически является элементом ламы. Проволочные, питающие контакты выведены через ее колбу наружу. Цифрами обозначают общую толщину стеклянной части с одним токовым вводом. Далее следует знак умножения и ширина основания цоколя в миллиметрах.
Лампы с такими цоколями также активно применяются на автомобилях (указатели поворотов)

Обозначение специфических ламп без указания маркировки цоколя

Также существует ряд нестандартных цоколей, используемых в некоторых проекционных лампах. Например цоколь с кабельным соединением (К), а так же специальные цоколи для ксеноновых ламп, обозначаемые буквой Н и цифрами в соответствии с модификацией.
В некоторых случаях вместо типа цоколя указывается тип лампы, а уже по нему определяется тип цоколя.

MR16 (цифры могут варьироваться) — стандартный типоразмер галогенных ламп накаливания с отражателем. Обычно, цоколь используется штырьковый (типа G).
R50 (цифры показывают диаметр лампы)- типоразмер рефлекторных ламп.
Они служат для создания направленного света. Цоколь типа E (резьбовой).
2D — это компактные люминесцентные лампы. Колбы ламп выполнены в форме двух дуг.
Цоколь G10q или GR8.

Лампы колбы. Представляют собой лампы в виде стеклянной трубки. Различаются по диаметру и по типу цоколя, имеют следующие обозначения:

T5 (диаметр 5/8 дюйма=1.59 см),
T8 (диаметр 8/8 дюйма=2.54 см),
T10 (диаметр 10/8 дюйма=3.17 см),
T12 (диаметр 12/8 дюйма=3.80 см).

Теперь, когда вы ознакомились со всевозможными видами цоколей ламп, необходимо сказать об их применяемости. Здесь можно сказать, что исторически складывалось так, что каждый цоколь был создан в свое время, для определенного вида ламп. Будь то лампа накаливания, галогенная лампа, энергосберегающая или светодиодная. Однако сегодня ситуация сложилась так, что в большинстве случаев производители, да и сами потребители, переходят на энергосберегающие варианты. Таким вариантом, который может быть выполнен с любым цоколем и соответствующими габаритными размерами, при этом обеспечивать номинальный световой поток, будет светодиодная лампа. Именно на светодиодные лампы необходимо обращать внимание при выборе ламп с необходимым вам цоколем.
В этом случае вы гаранитруете себе долгую и беспроблемную эксплуатацию ваших световых приборов, при этом с оптимальными затратами.

stroyvolga.ru

РубрикаРазное

Маленький цоколь лампочки – Светодиодные лампы для дома. Виды, цоколи, мощности, температура света

Виды цоколей ламп освещения: маркировка, размеры

Существующие виды цоколей и их маркировка

Резьбовой цоколь

Штырьковый цоколь

Фокусирующий цоколь

Софитный цоколь

Цоколь с уплотненным контактом

Телефонный цоколь

Цоколь W

Иностранная маркировка цоколей

Выбор лампы с учетом типа цоколя

Виды цоколей ламп освещения дома

1 Перечень существующих видов цоколей – что нам доступно сегодня

2 Различие по материалам – из чего изготавливают корпуса источников света

3 Подробный разбор ламп Эдисона – основные модели

4 Штырьковые цоколи – многообразие форм-факторов

5 Смысл обозначений специальных цоколей – от размеров до ширины контакта

6 Некоторые специальные маркировки – особенности обозначений

особенности и типы, отличие от Е14 миньон, в каких приборах применяется

История происхождения

Типы цоколей

Другие виды использования

Применение в приборах

Цоколи ламп

На фото:

Определение

Типы

На фото:

На фото: Натриевая лампочка от Philips.

На фото:

Важно знать!

Типы, виды лампочек и цоколей

Общие сведения

Лампы накаливания

Люминесцентные лампы

<img decoding="async" src="/wp-content/uploads/malenkij-cokol-lampochki_22.jpg" />

Виды энергосберегающих лампочек

<img decoding="async" src="/wp-content/uploads/malenkij-cokol-lampochki_23.jpg" />

Про светодиодное освещение

<img decoding="async" src="/wp-content/uploads/malenkij-cokol-lampochki_24.jpg" />

Что такое цоколь?

Штырьковый и цоколь Эдиссона

<img decoding="async" src="/wp-content/uploads/malenkij-cokol-lampochki_25.jpg" />

Кое-что о патронах для ламп

И еще о лампах

<img decoding="async" src="/wp-content/uploads/malenkij-cokol-lampochki_26.jpg" />

Заключение

как определить размер цоколя лампочки?

Размеры цоколей ламп накаливания, обычные лампочки

Что такое цоколь лампы и его цели?

Типы цоколей ламп и их обозначение

Резьбовые цоколи ламп (Е)

Штыковой цоколь (G)

Цоколь с утопленным контактом (R)

Софитный штифтовой цоколь (S)

Типы, виды цоколей ламп.

Фокусирующий цоколь (P)

Телефонный цоколь (Т)

Цоколь типа (W)

Обозначение специфических ламп без указания маркировки цоколя

Добавить комментарий Отменить ответ

1
Перечень существующих видов цоколей – что нам доступно сегодня

2
Различие по материалам – из чего изготавливают корпуса источников света

3
Подробный разбор ламп Эдисона – основные модели

4
Штырьковые цоколи – многообразие форм-факторов

5
Смысл обозначений специальных цоколей – от размеров до ширины контакта

6
Некоторые специальные маркировки – особенности обозначений
