Мангал из кирпича — 95 фото лучших конструкций и идеи для постройки
Большинство людей, имеющих дачи, рано или поздно задумываются о постройке на участке мангала. Ведь это дает возможность пожарить вкуснейшее мясо, овощи, рыбу, что сделает пребывание на дачном участке в разы привлекательнее. Можно собраться всей семьей, пригласить друзей и отлично провести время. А как приятно выйти из бани и угоститься свежим, сочным шашлыком, приготовленным именно таким столь любимым многими способом.
Мангал может быть как небольшим по размерам и простейшим по конструкции — только лишь для приготовления небольших порций, так и гораздо более сложным в устройстве. Такая конструкция может даже совмещать гриль и казан для приготовления более разнообразных блюд, а также для больших порций. Включать в себя столешницу, место для хранения дров, раковину.
Но даже такой комплекс, включающий в себя уличный кирпичный мангал, можно построить своими руками. Совсем необязательно приглашать для этой работы специалиста, ведь можно сделать все самостоятельно. Это сэкономит вам деньги, а также позволит изготовить мангал в максимальном соответствии с вашими желаниями.
Перед тем, как начать стройку, можно ознакомиться с различными фото мангалов из кирпича и определиться с цветом и дизайном, так как немаловажную роль в эстетике постройки будет играть именно внешний вид используемого материла.
Оглавление статьи:
Месторасположение для мангала
Так как мангал из кирпича — это стационарная постройка, нужно изначально тщательно выбрать наиболее удачное место для размещения. Здесь нужно учесть такие факторы:
- удаленность от легковоспламеняющихся веществ и построек, домов соседей и вашего собственного, дабы избежать пожароопасных ситуаций;
- наличие свободной территории вокруг предполагаемой площади застройки, ведь наиболее удобно, когда и зона отдыха (беседка или стол со скамьями, например) и разделочная поверхность находятся рядом. Кроме того, возможно вам захочется сделать навес над мангалом;
- возможность в дальнейшем проведения света и водопровода к выбранному месту;
- защищенность от продувания ветром.

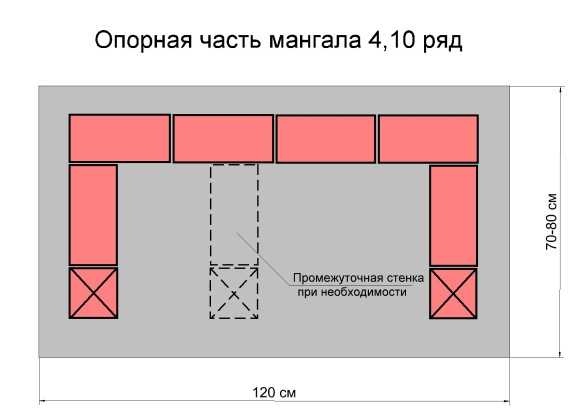

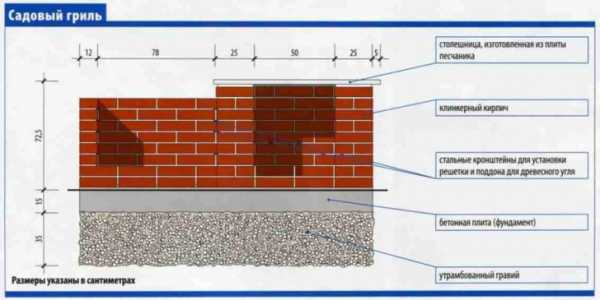

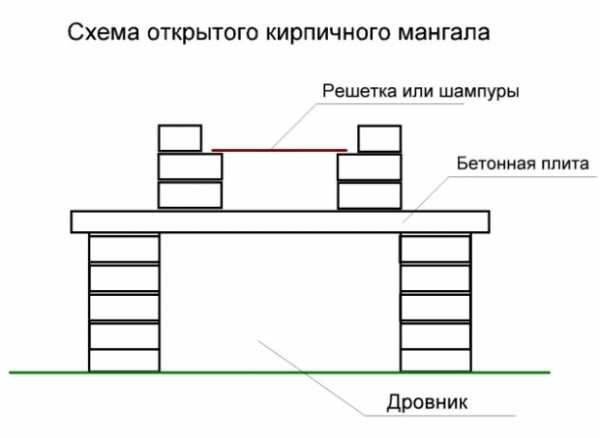

Далее нам потребуется определиться с чертежом кирпичного мангала, который мы будем строить. На просторах интернета существует огромное количество различных вариантов постройки. Есть более простые по дизайну и быстрые в изготовлении. Вам не придется тратить много времени, сил и финансов для их строительства.
Есть и более сложные. Но их преимущество в том, что вы сможете создать поистине многофункциональную площадку, которая будет гордостью Вашего участка и местом сбора всей семьи.
Вы можете взять как уже готовый, наиболее подходящий Вам по дизайну, размерам и функционалу, так и внести свои корректировки в наиболее приглянувшийся чертеж.
Пошаговая инструкция как сделать мангал из кирпича своими руками после выбора наиболее удачного месторасположения и чертежа включает в себя обязательную закладку фундамента.
Несмотря на то, что многие считают этот пункт необязательным, мы все же настаиваем сделать это. Так ваша конструкция будет более прочной и долговечной. В противном случае велика вероятность, что вам придется все переделывать буквально с нуля.

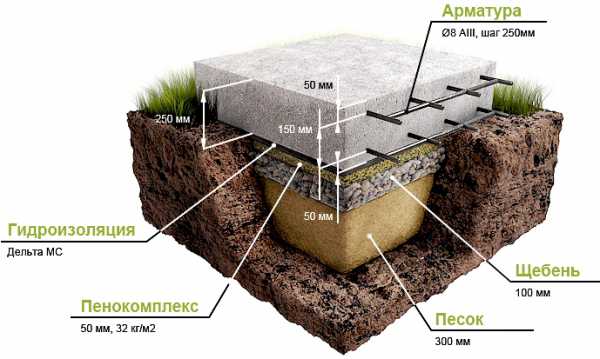

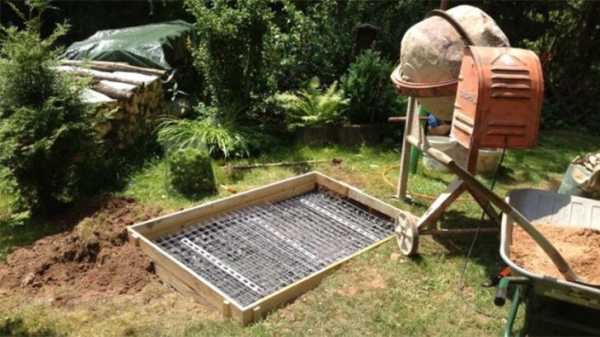

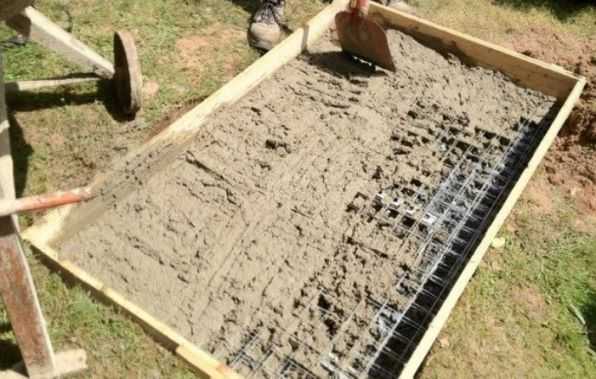

Установка фундамента обычно происходит таким образом: в яму глубиной не менее 25 см устанавливается опалубка и заливается цементным раствором, далее в обязательном порядке закладывается армирующая сетка либо стержни арматуры. Обязательно дождитесь полного затвердевания раствора. Обычно это происходит в течение пары недель.

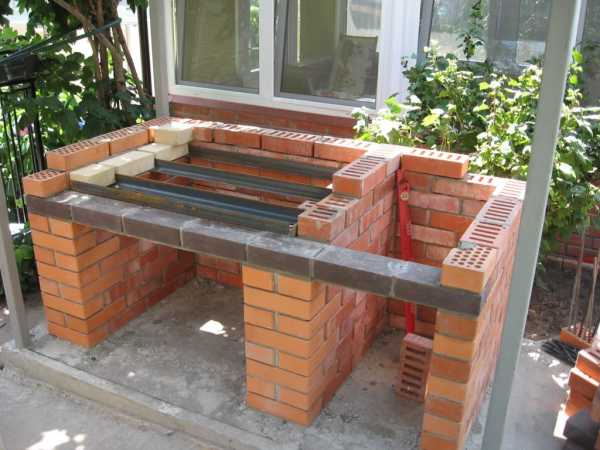

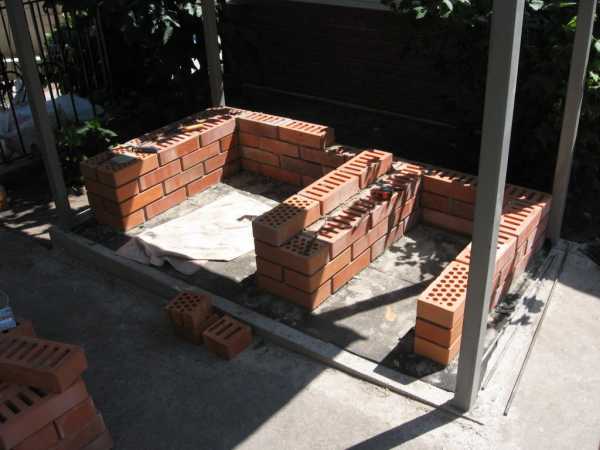

Этапы строительства мангала после закладки фундамента
После того, как цементный раствор в сделанном Вами фундаменте окончательно застыл, рекомендуем провести примерку кирпичей. Для этого нужно сделать выкладку первого ряда кирпичей на сухой поверхности фундамента, то есть без использования цементного раствора.

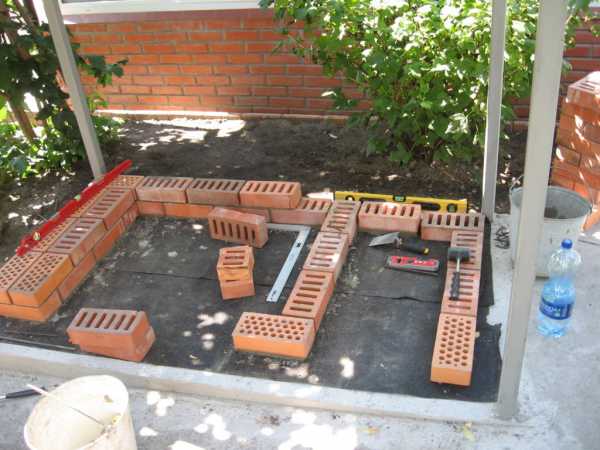

Также полезно будет обвести и зафиксировать границы получившейся конструкции, чтобы в дальнейшем ориентироваться по ним. На данном этапе Вы сможете провести примерный подсчет материала, который будете использовать на ряд, то есть количество целых кирпичей и половинок, а также внести корректировки в общую площадь мангала.

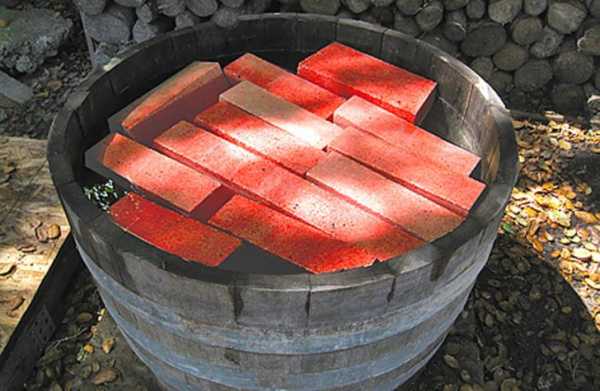

Также рекомендуем подготовить и сами кирпичи. Не лишним будет намочить их или даже оставить на ночь в воде. Когда они высохнут снаружи, но будут еще содержать влагу внутри, можно приступать к работе. Так ваша конструкция в дальнейшим не будет разрушаться из-за свойств кирпичей поглощать влагу.

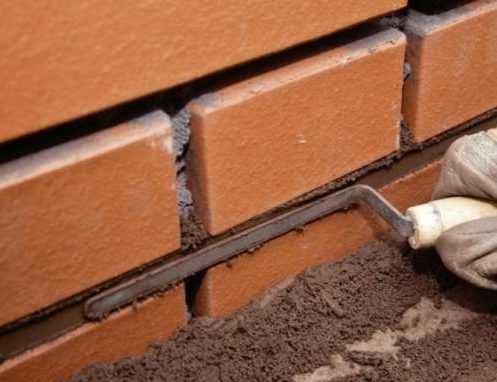

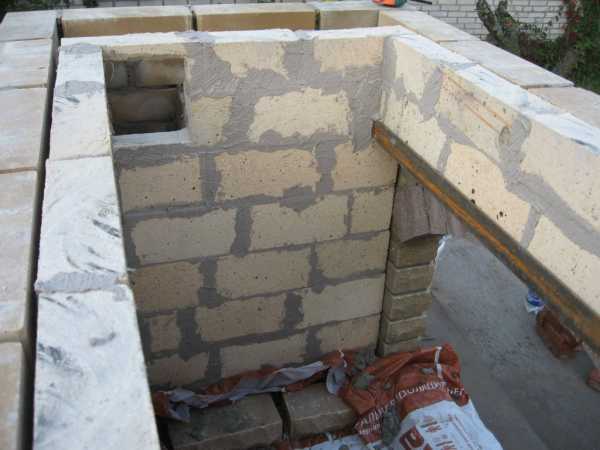

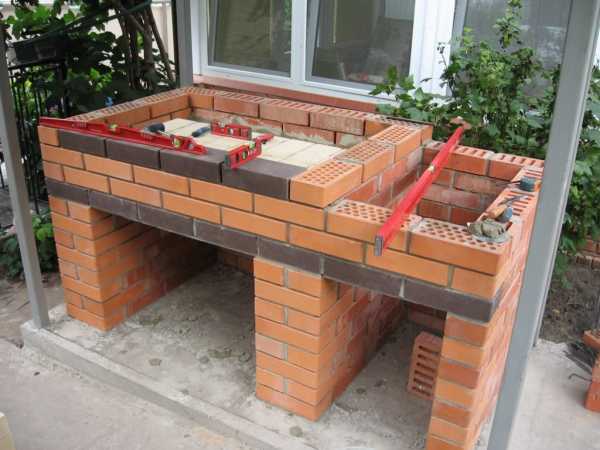

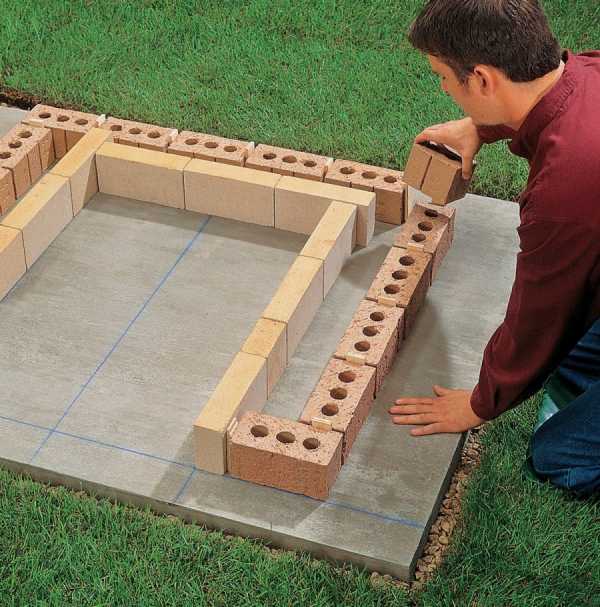

Выкладывайте кирпичи, ориентируясь на линию, зафиксированную при примерке. Делайте выкладку не спеша, тщательно заливайте раствор между кирпичами и пристукивайте сверху резиновым молотком. Тщательно удаляйте излишки цементной смеси, чтобы готовое строение выглядело привлекательно и эстетично.
Второй и последующие ряды кирпичей выкладывайте в соответствии с шахматным порядком, то есть сдвигаясь на половинку кирпича в сторону. Каждый ряд должен иметь начало в углу. Этот угол укрепляется с помощью металлической проволоки, чтобы упрочить конструкцию.
Не забываем также о том, что периодически необходимо проверять плоскость с помощью уровня и отвеса. Дабы избежать перекоса строения. Не забываем оставить место под печь в точном соответствии с выбранным Вами чертежом.
Следует помнить, что под воздействием высоких температур, металлу свойственно расширяться. Поэтому следует предусмотреть небольшой зазор, который можно проложить асбестовым шнуром.

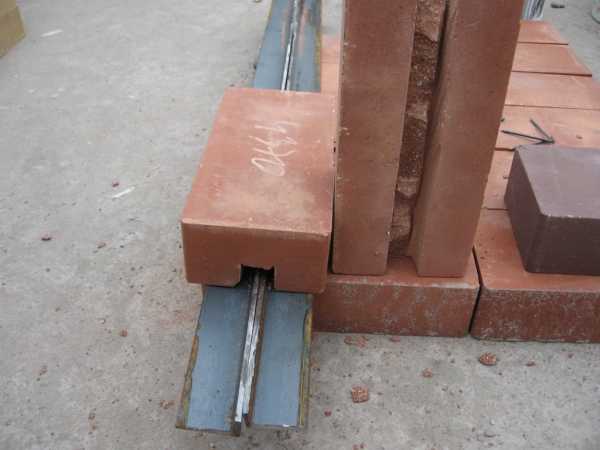

Для того чтобы надежно фиксировать углы основания мангала, можно применять металлические уголки или арматурные стрежни. Надежнее и удобнее использовать первый вариант, это позволит избежать в дальнейшем шаткости конструкции.
Также не забываем оставлять промежутки в боковой кладке кирпичей. Эти промежутки заполнять цементным раствором не нужно. Вы собираетесь разжигать внутри мангала огонь, а сделать это без регулярно поступающего кислорода просто невозможно.

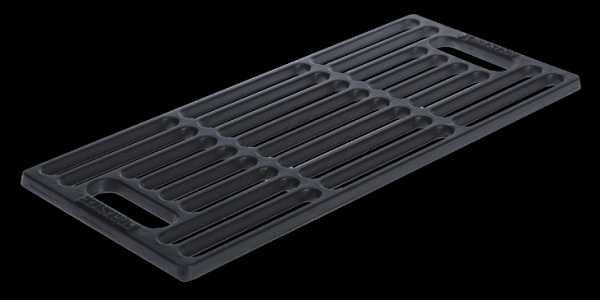

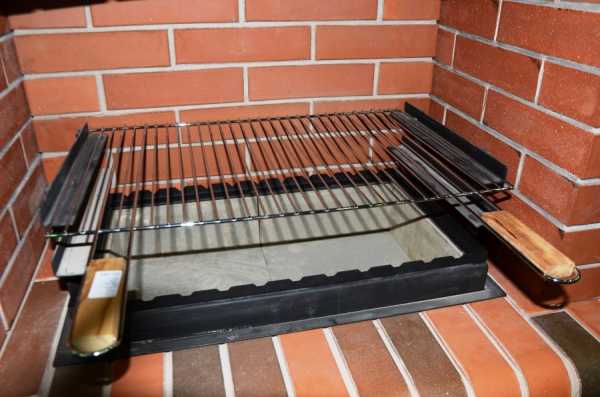

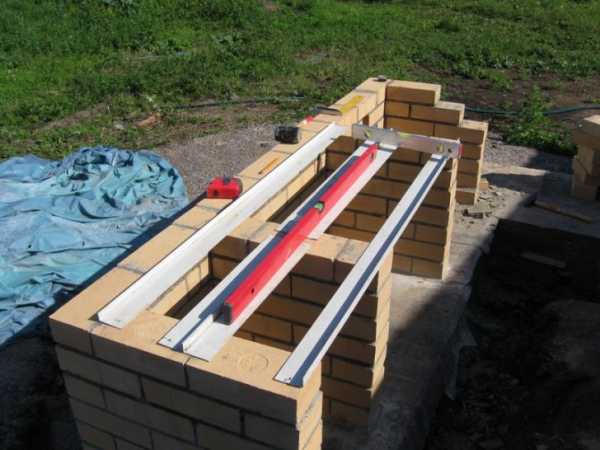

Для обрешетки можно подготовить специальные стрежни из металла, а можно выкладывать кирпичи таким образом, что часть будет выступать вовнутрь. Именно на эту выступающую часть и будет устанавливаться обрешетка в дальнейшем.
После того, как Вы закончите со строительством основной части, можно сделать столешницу для удобной подготовки, разделки и дальнейшего хранения продуктов. Также будет к месту и раковина. Установить рядом беседку или, возможно, большой деревянный стол и скамьи.
Изготовленный самостоятельно мангал будет не только местом приготовления вкусных и свежих блюд, но также поводом для гордости мужчины за отлично проделанную работу своими руками.

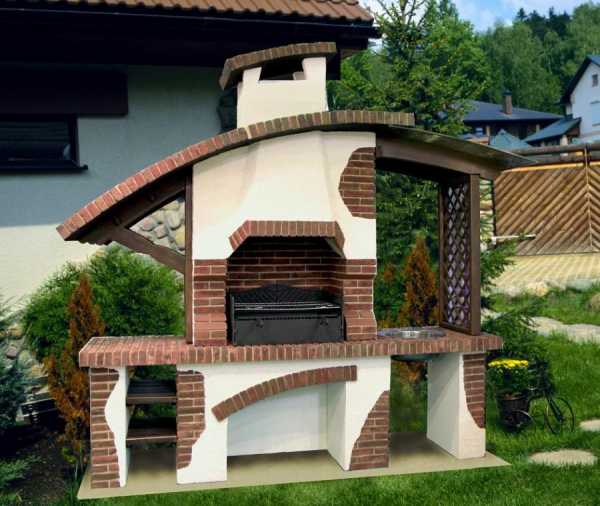

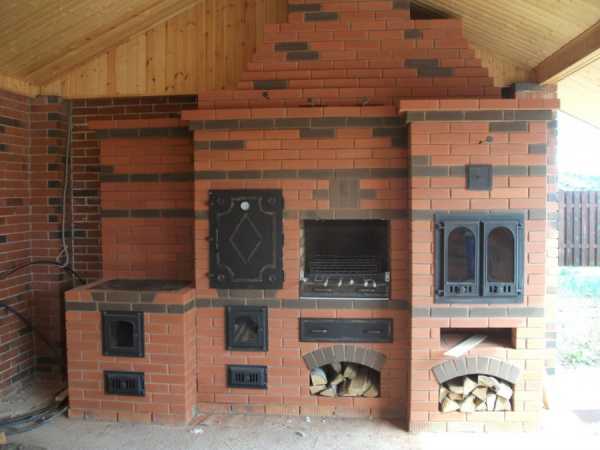

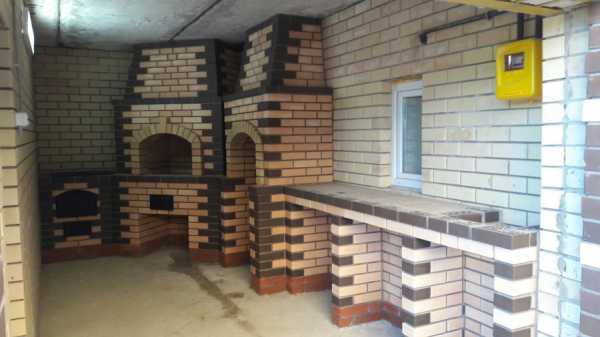

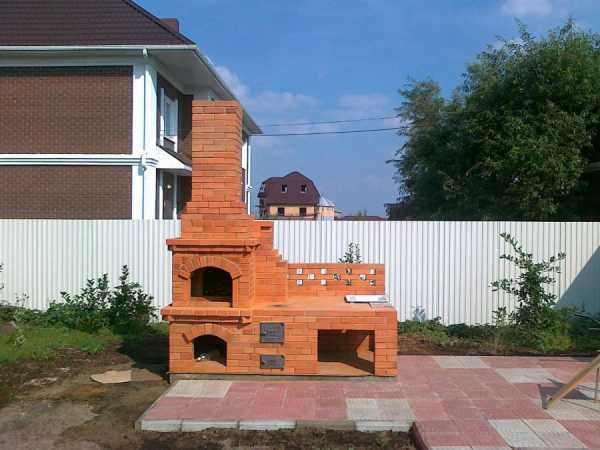

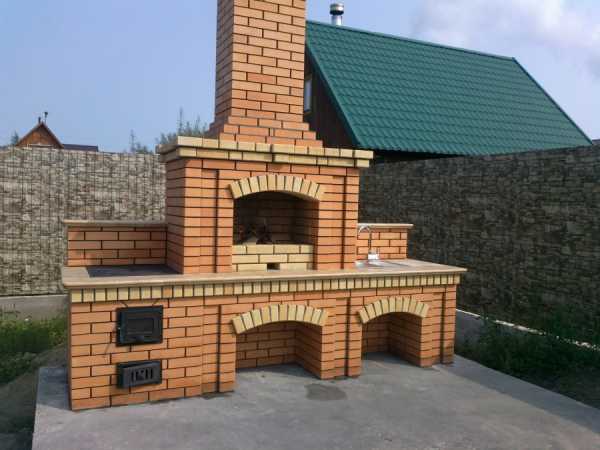

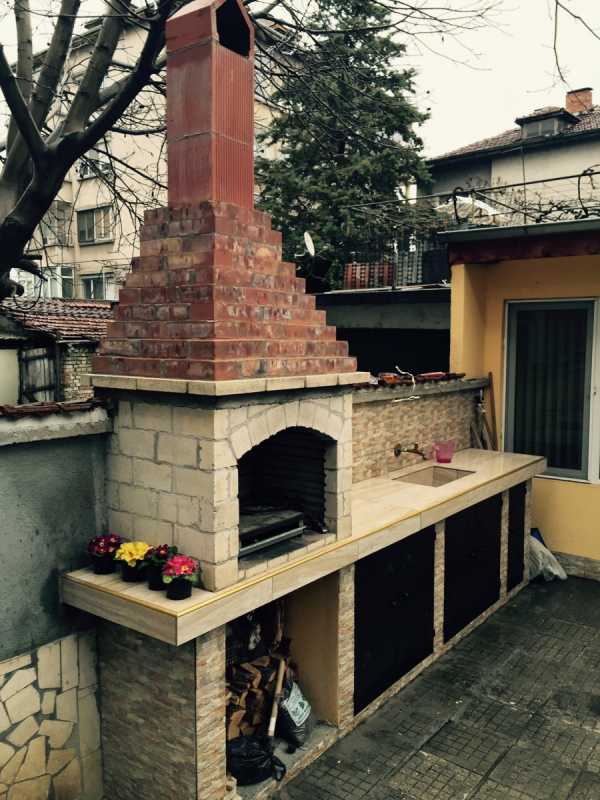

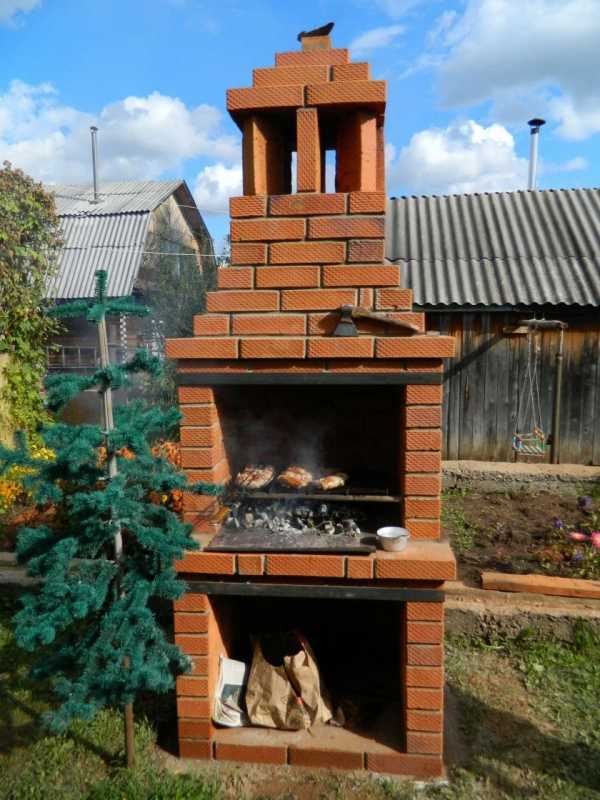

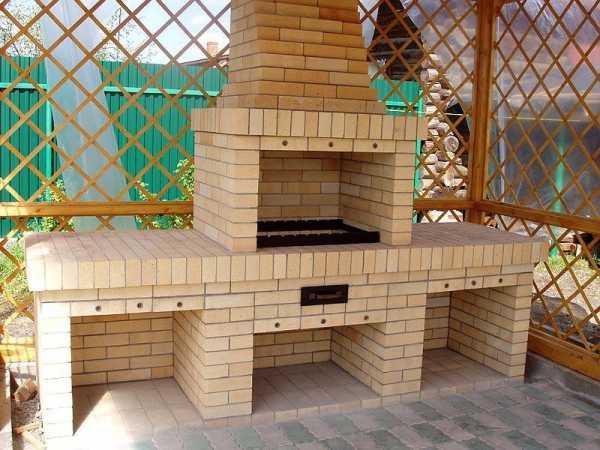

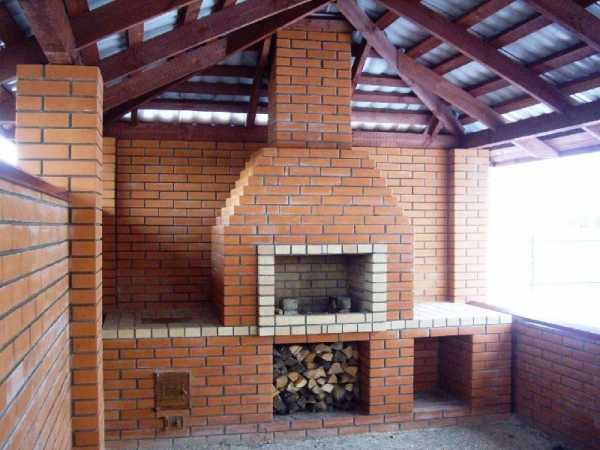

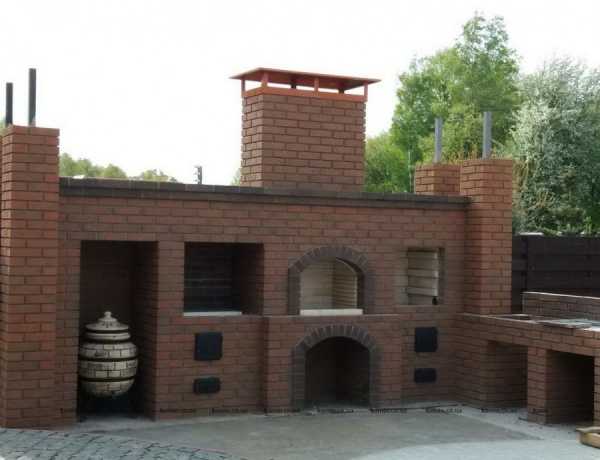

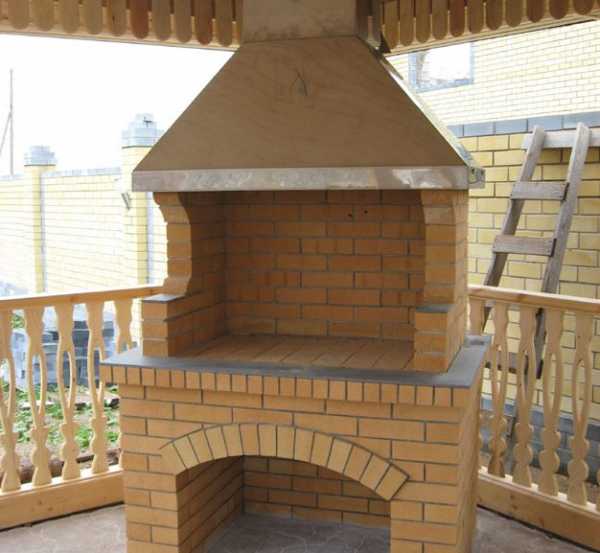

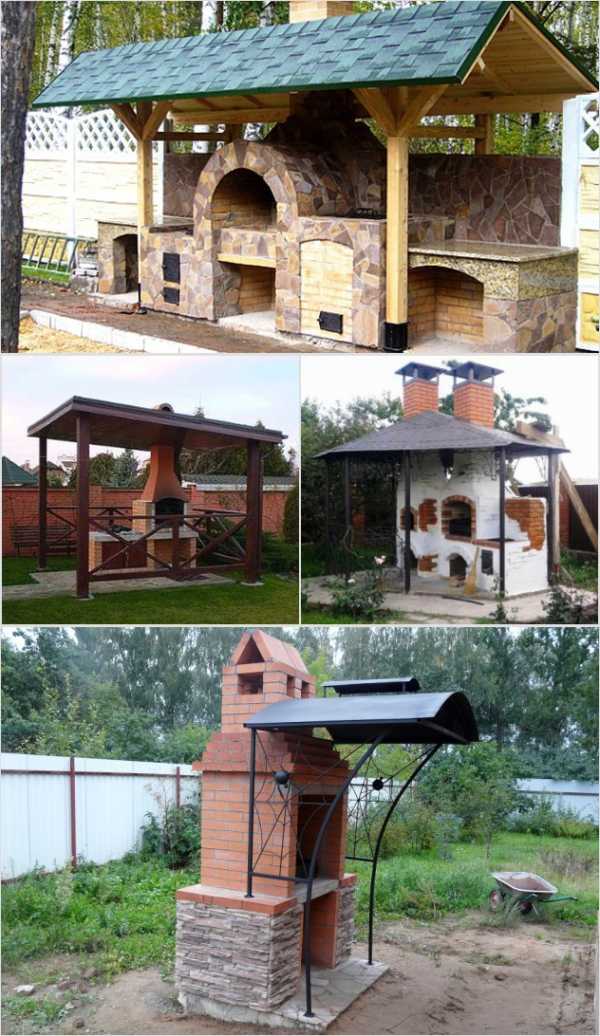

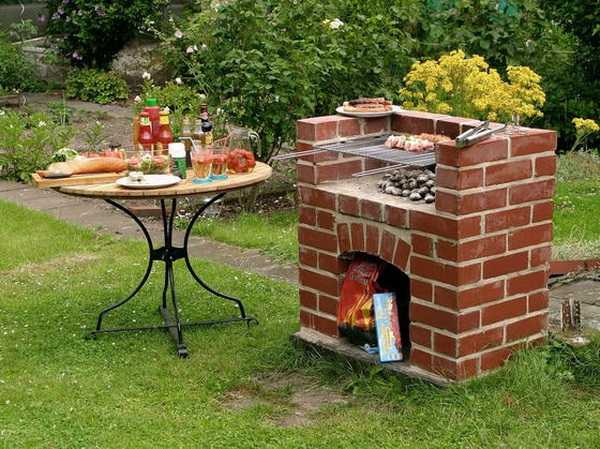

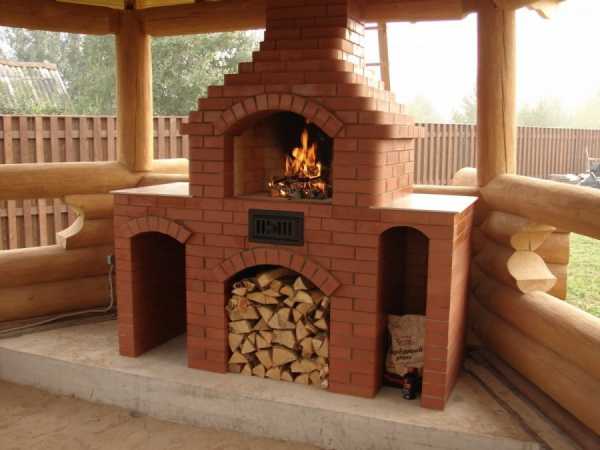

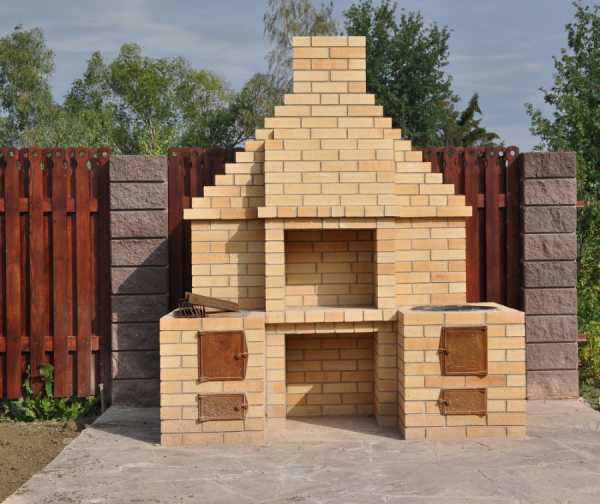

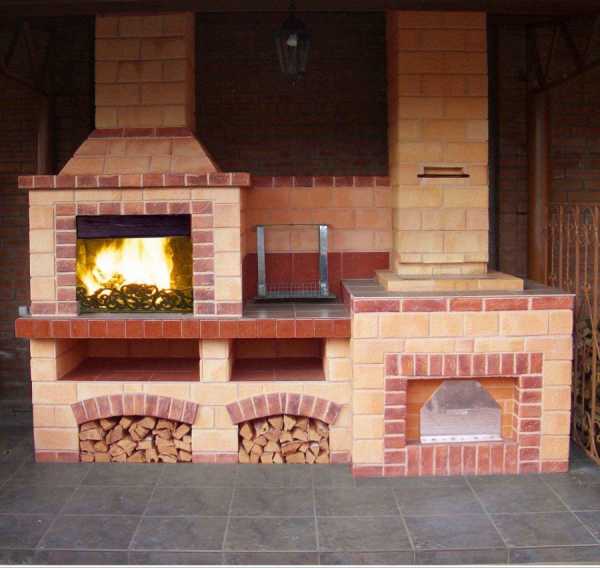

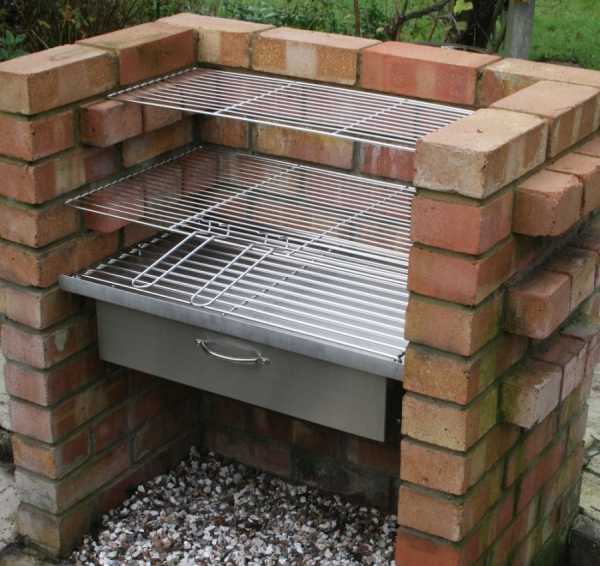

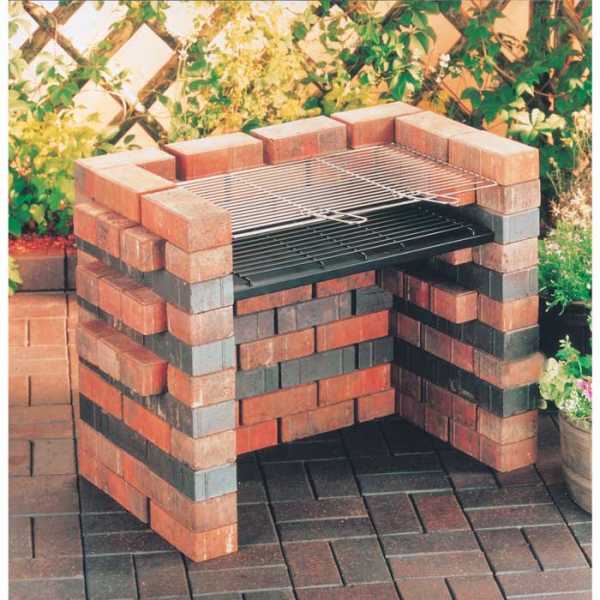

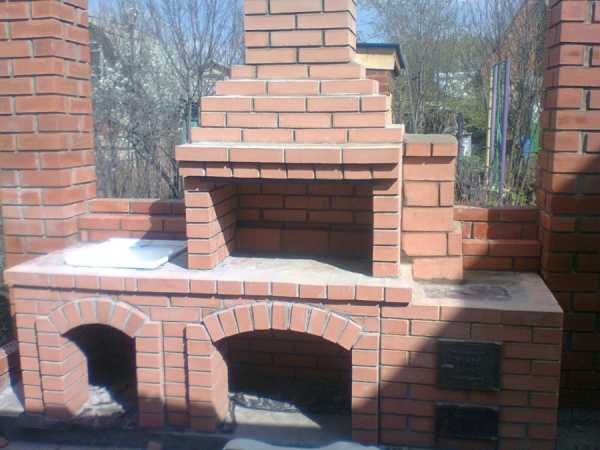

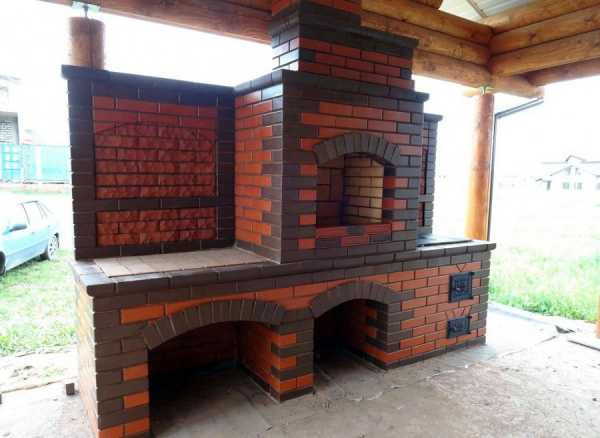

Фото мангала из кирпича
landshaftadvice.ru
Мангал Из Кирпича Своими Руками: 150+ (Фото) Чертежи, Схемы
У многих загородный дом ассоциируется с приготовлением шашлыков или барбекю. И необходимым элементом данного процесса считается мангал. А приготовления мясных блюд будет вдвойне приятен, если жаровня для них будет изготовлена своими руками.
Содержание:
Мангал на дачном участке – это залог удавшегося отдыха с шашлыком. По этой причине большинство дачником хотят, чтобы на их территории находился такой прибор для приготовления еды. Некоторые отдают предпочтение варианту с магазина, но сделанный самостоятельно всегда вызывает гордость у владельца загородного поместья.
Многофункциональная постройка для барбекю
Коптильня для приготовления шашлыка выполняет одновременно несколько функций:
- используется для украшения ландшафта;
- считается важным помощником, в случае, когда вам нужно накормить много людей одновременно, поскольку самодельное изобретение имеет большую поверхность, нежели покупной вариант.
Помимо того, что мангал ручной работы выполняет важные функции, для него характерны: прочность, меньшая прихотливость к погодным условиям и индивидуальный внешний вид.
Для того чтобы возвести такое приспособление, достаточно пара умелых рук и материалы. С этой задачей может справится даже тот, у кого нету опыта в этом деле. В интернете можно найти множество обучающих видео, которые детально описывают каждый этап изготовления. Помимо этого, существует много готовых чертежей, по которым можно соорудить качественный мангал самостоятельно.
Имеет высокую прочность

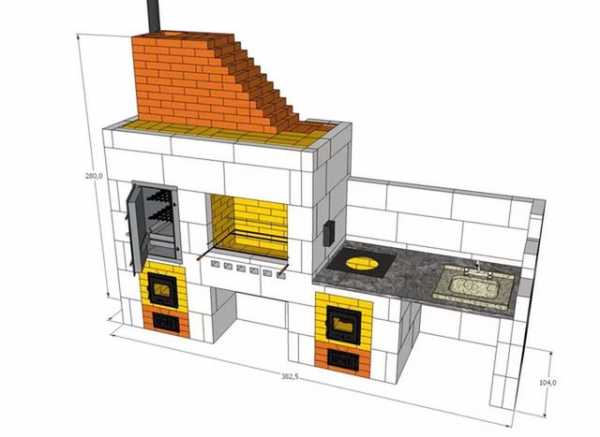

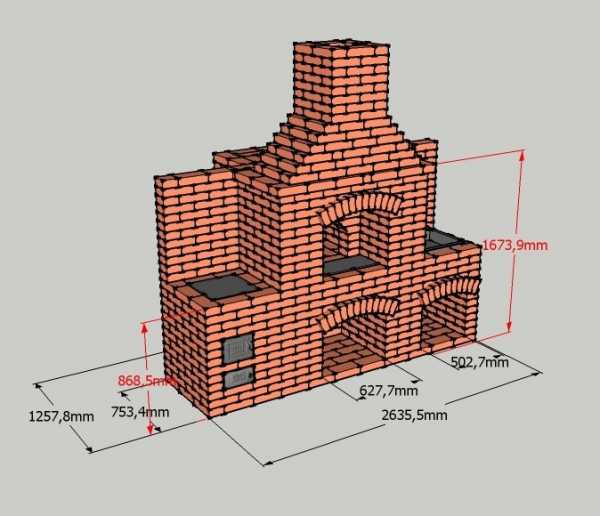

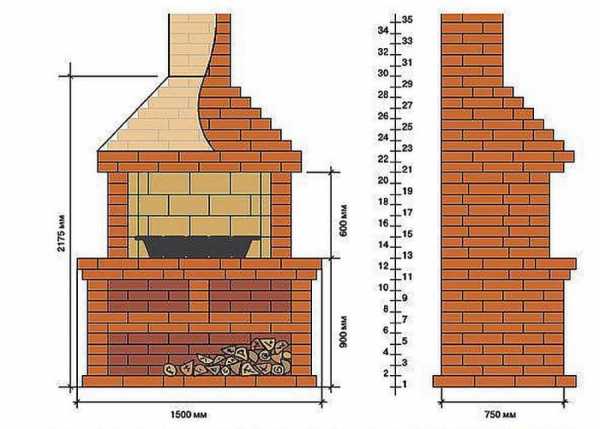

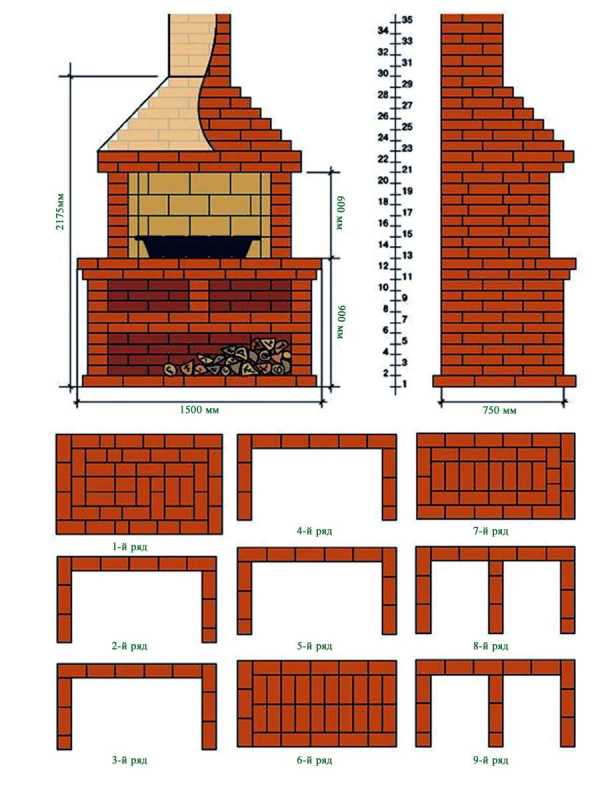

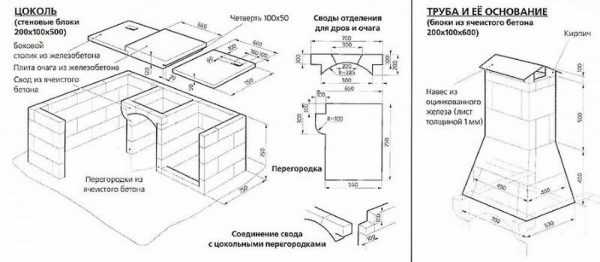

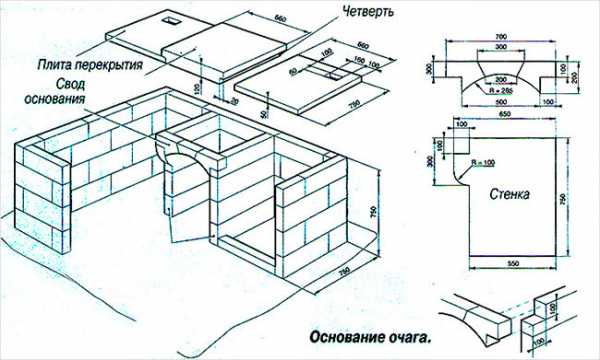

Чертежи
Если вы не изучите чертежи построения мангала из кирпича, то процесс его постройки будет более проблематичным и сложным. На готовых схемах детально расписываются все параметры будущего изделия:
- высота;
- ширина;
- общая площадь, которую он будет занимать.
Для новичков построение мангала по чертежам намного легче, поскольку они показывают все содержащие в нем элементы.
Есть такие случаи, когда люди хотят построить летний комплекс, в основу которого будет входить мангал. Они состоят из столешницы, места для хранения дров, топки и других элементов, которые могут быть полезны при приготовлении еды.
Составьте пошаговый чертеж
Если в мастера уже имеется опыт в этом деле, то он может самостоятельно разработать чертеж на основе уже существующих. В таком случае схема будет уникальная. Она станет украшениям дачного участка или загородного комплекса.
Тщательно продумайте план
Но существуют общие инструкции, которых нужно придерживаться с той целью, чтобы в результате получить качественный продукт. Пошаговые инструкции полезны тем, что они помогают построить процесс работы правильно. В этом деле очень важно делать все поочередно и вовремя.
вернуться к меню ↑Пошаговая инструкция
На первом подготовительном этапе наиболее важным моментом является выбор места, где будет стоять жаровня для приготовления шашлыка. Нужно чтобы место было подобрано правильно и не мешало окружающим. Для этого рекомендуется прислушаться к следующим советам:
- Стоить помнить о том, что сооружение представляет собой объект с повышенной пожароопасностью. По этой причине мангал лучше разместить вдали от дома, хозяйственных построек и других объектов, которые могут легко загореться.
- Жаровня не должна располагаться далеко от места отдыха, поскольку это может вызвать некие неудобства. В идеале будет поставить мангал вблизи беседки, где проходят праздники, или вблизи летней кухни. Для создания более комфортных условий можно соорудить широкий навес, который одновременно будет прикрывать кирпич от дождя, и в то же время скамейки и стол будут также защищены.

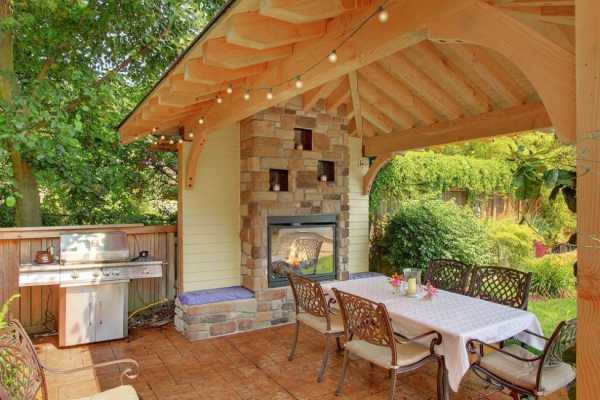

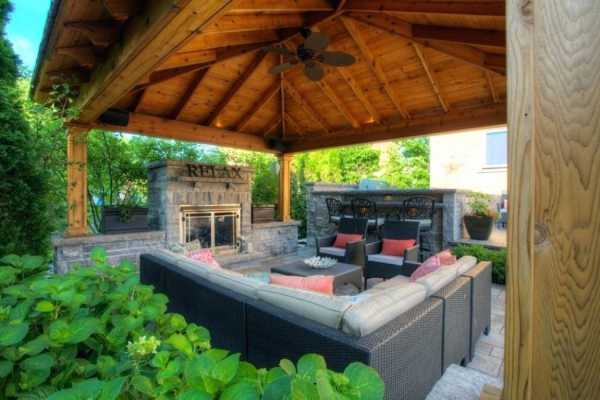

Уютный уголок для отдыха
- Рекомендуется обустроить площадку, которая была предназначена исключительно для мангала и всего вспомогательного инвентаря. Не рекомендуется, чтобы рядом с этой зоной находились клумбы или грядки. Высокая температура может стать причиной того, что все растения пропадут. Следует продумать, как удобно подходить к этой зоне, а именно сделать тропинки к ней.
- Не следует размещать рядом с жаровней мусорные баки и туалетную зону, поскольку это будет смотреться не эстетично.
Следующий этап заключается в подборе материала, из которого будет собственно сооружаться жаровня для шашлыков. В нашем случае это кирпич. Лучше всего чтобы он был жаростойким и при этом не разрушался. Таким материалом является шамотный кирпич. Еще он известен под названием «печной».

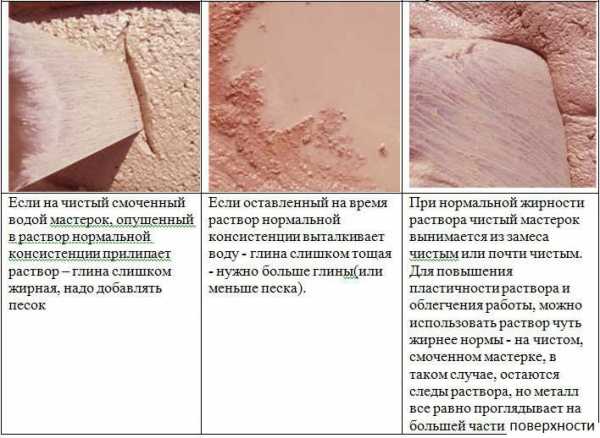

Для того, чтобы конструкция была крепкая, раствор для кладки должен быть с глины и песка.
Выбирайте качественные материалы
СоветЧтобы сооружение можно было использовать несколько десятков лет, стоит выбирать качественный кирпич. Именно этот материал представляет собой его основу. В случае качественного материала на жаровне можно будет готовить шашлык на протяжении многих лет.
Для того, чтобы уличный мангал был крепкий, стоит уделить внимание его основании. То есть, нужно подготовить строительные материалы для его сооружения.
Для фундамента потребуются следующие материалы:
- Щебень.
- Камни.
- Цемент.
- Фанера или доски (для опалубки).
- Песок.
- Арматура.
Для фундамента потребуется использовать металл
Также, нужно приобрести инструменты, которые будут нужны в период постройки.
К таким относятся следующие экземпляры:
- Ведро.
- Лопата.
- Корыто для замеса цемента (можно использовать бетономешалку).
- Мастерок.
- Пила дисковая.
- Уровень.
Рекомендуется разработать проект, по которому будет строительство мангала. Можно брать проект, который был уже кем-то разработан. В таком случае работа будет более легкой. А также, это поможет рассчитать нужное количество материалов. Небольшой запас приемлем, но большие излишки не выгодно и ни к чему.
Такой мангал можно построить своими руками
На следующем этапе происходит заливка фундамента. Этот этап считается базовым, поскольку от фундамента зависит дальнейшая конструкция. Фундамент необходим только для стационарного вида мангала. Для переносного изделия этот процесс не понадобиться. После того, как фундамент застыл и готов к дальнейшей роботе, осуществляется кладка кирпича.
СоветПеред началом кладки кирпича его рекомендуется полить водой. После того, как прошло 24 часа можно приступать к процессу. Также, можно непосредственно перед кладкой окунуть его в воду на несколько секунд. Делается это с целью лучшего его сцепления с глиной.

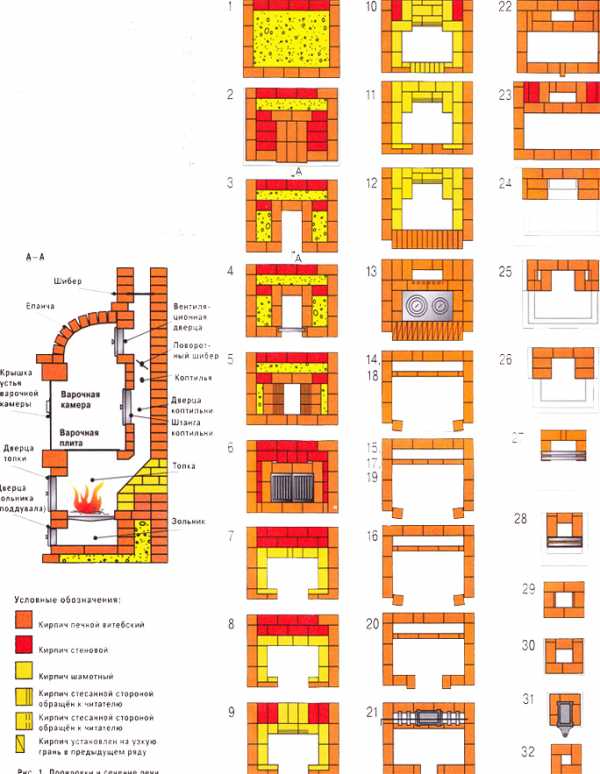

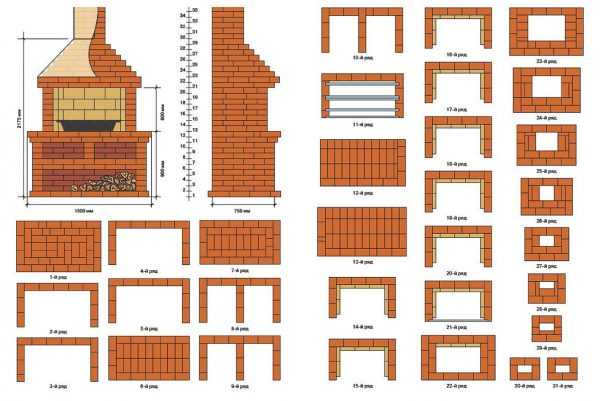

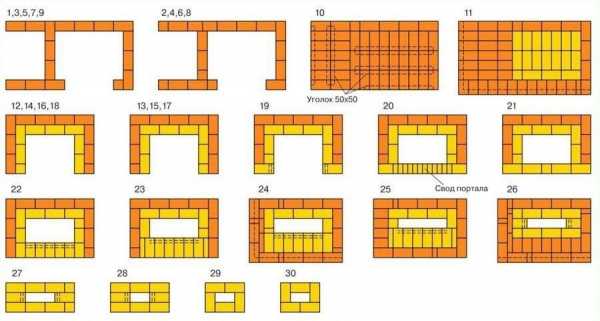

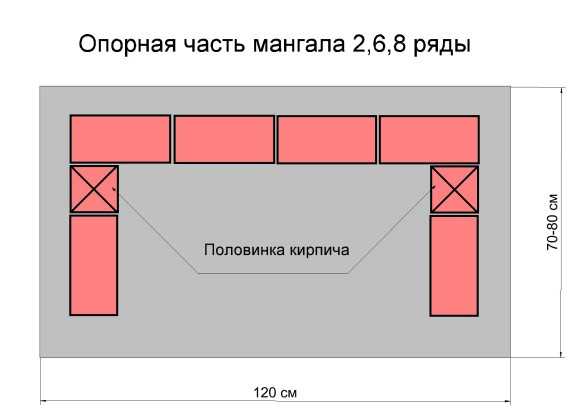

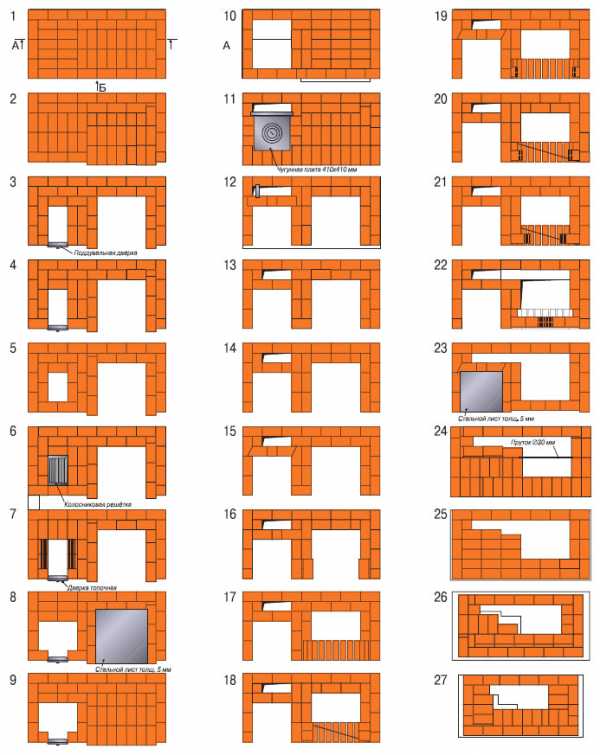

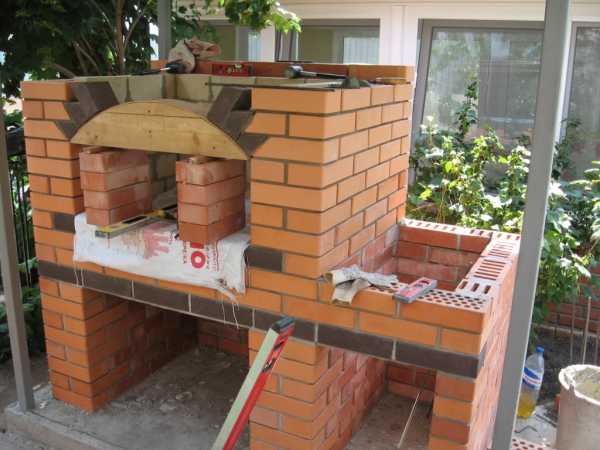

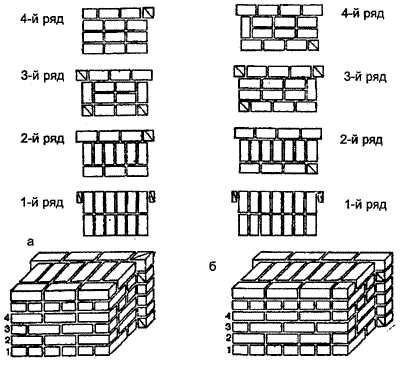

Порядок укладки кирпича стоить осуществлять по готовой схеме. Когда есть желание самостоятельно разработать схему, то лучше это делать на листочке в клеточку.

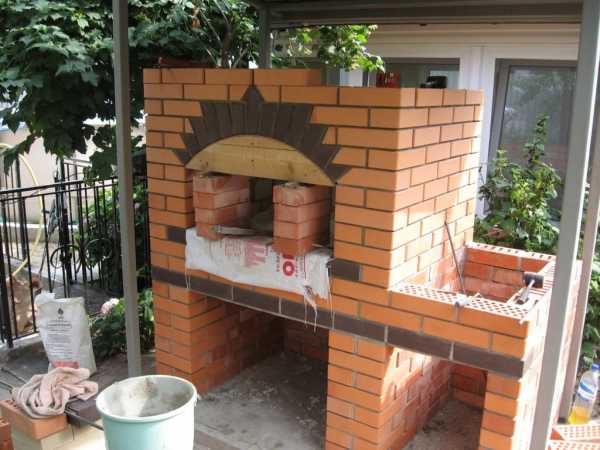

Укладку кирпича лучше начинать с угла и направляться к центральной части. Важно периодически проверять мангал уровнем и отвесом. Это позволит обнаружить неточности и исправить их в будущем.
Небольшое помещение для приготовления вкусной еды
После этого нужно приступить к укладке центральной части изделия, а именно к топливнику.

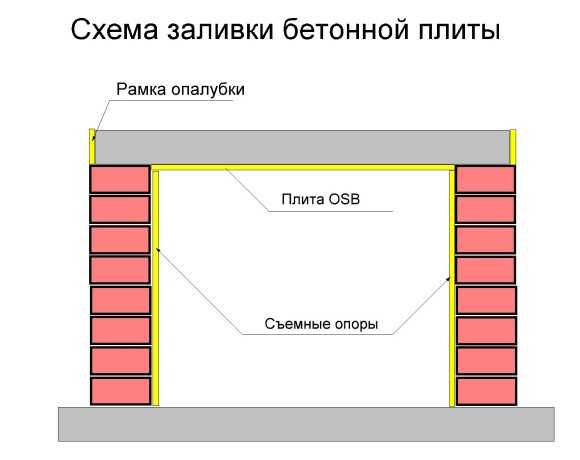

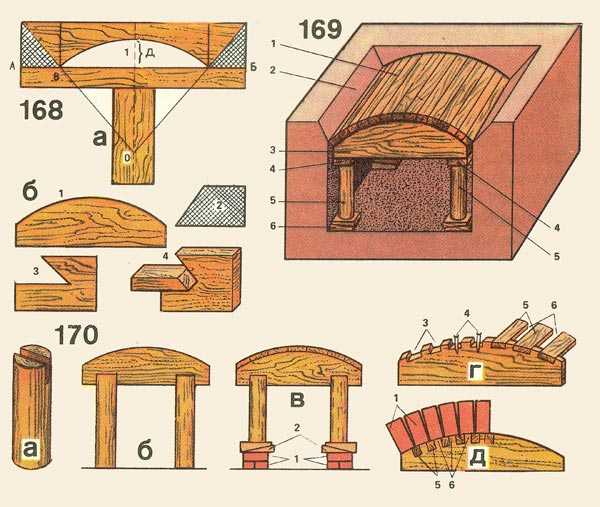

Он может быть уже заранее отлитый из бетона, либо можно сделать его из кирпича.
Если мангал будет выполнять роль и барбекю, то на этом этапе нужно решить где будет установлена решетка. Она устанавливается на стержнях арматуры, которые находятся в стенах изделия. Для того, чтобы была возможность смены уровней решетки, то можно сделать несколько выступов.
После этого сооружаются ветровые стены и дымосборник, который прикрепляется к колонам и постепенно уменьшается в диаметре. Некоторые схемы не предусматривают возведение трубы для изоляции дыма.

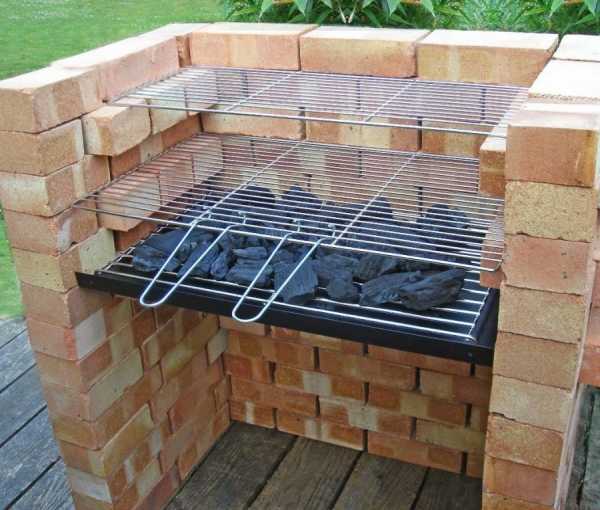

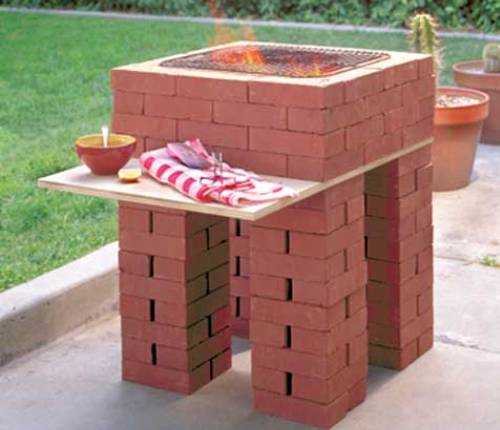

В результате такой последовательности этапов получится самый простой мангал. Чтобы уберечь его от осадков, можно установить над ним козырек из метала.
В восточном стиле

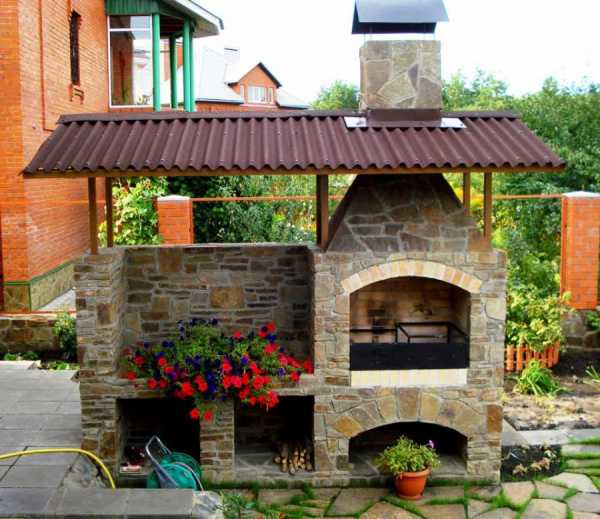

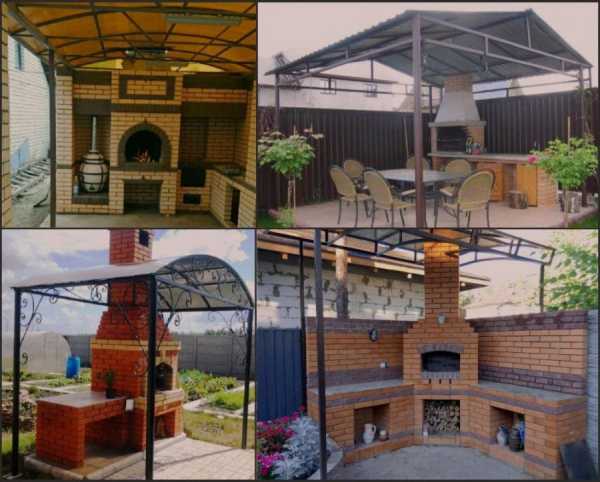

Завершающий этап постройки мангала — это отделка и навес.

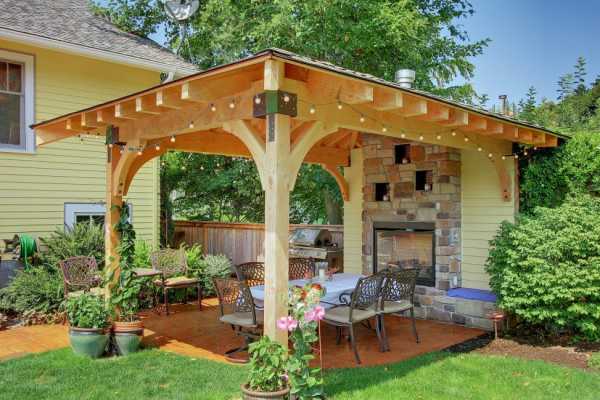

Навес над изделием взводиться с целью продления его эксплуатации. Его можно сделать двумя способами:
- Навес, который прикрывает исключительно сам мангал.

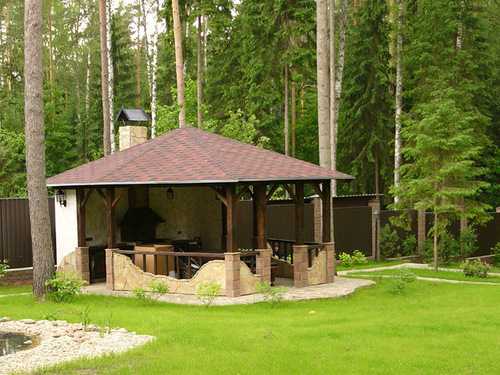

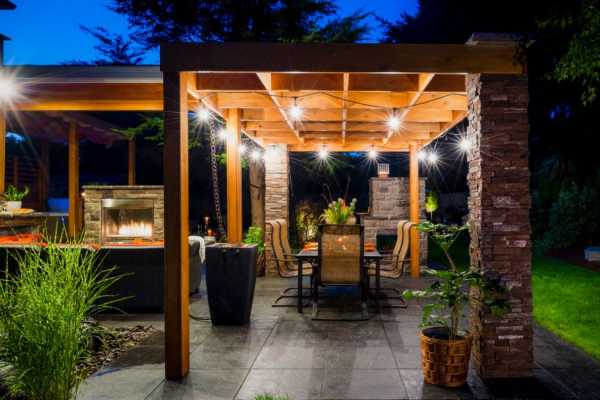

- Навес, который прикрывает всю зону, которая предназначена для отдыха.
В любом случае на жаровню осадки не попадут. С точки зрения дизайна, хорошим вариантом является навес над мангалом.
Для того, чтобы соорудить навес над всей постройкой, нужно по периметру установить специальные бетонные основания. Они могут быть сделаны не только из бетона, а из метала или дерева.
СоветВ случае выбора деревянных опор их нужно покрыть специальным средством, которое сделает их жаростойкими. Либо установить их на расстоянии 16 см от изделия.
Насчет крыши, то ее можно соорудить из любого материала. Впишется в общую композицию накрытие, сделанное из такого же материала, что и крыша дома.

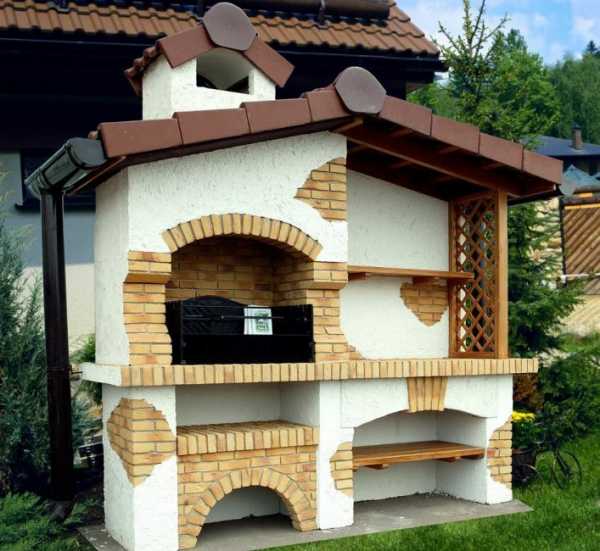

Мангал можно оставить таким, как он есть. Достаточно немного обработать кирпич машинкой для шлифовки. Также приемлем вариант, когда кирпичи покрываются специальными красками. Украшает дизайн сооружения отделка из декоративного камня. Помимо этих вариантов, можно воспользоваться штукатурной отделкой. В таком случае изделие будет более изысканным.
Нынче сложно удивить кого-то камином на территории дачного участка. Сейчас все чаще отдают предпочтение другим постройкам, которые будут уместны и полезными для дачного участка.
К таким относятся:
- уличная печь;
- барбекю;
- специальные коптильни;
- мангалы в виде казана.
Далее рассмотрим особенности постройки и использования этих сооружений.
Кирпич можно оформить любым другим материалом

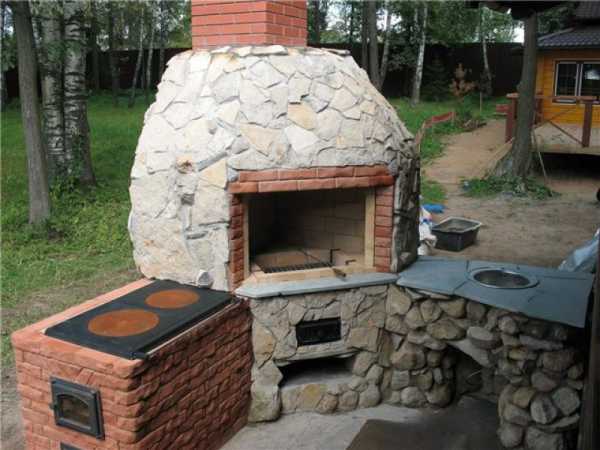

вернуться к меню ↑Уличная печь

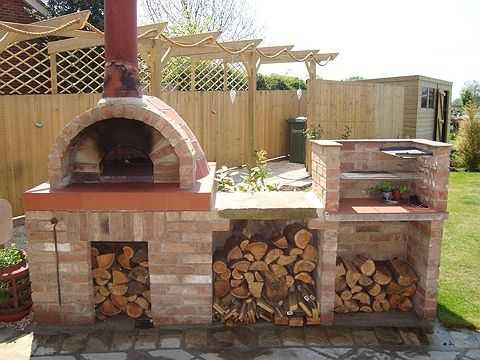

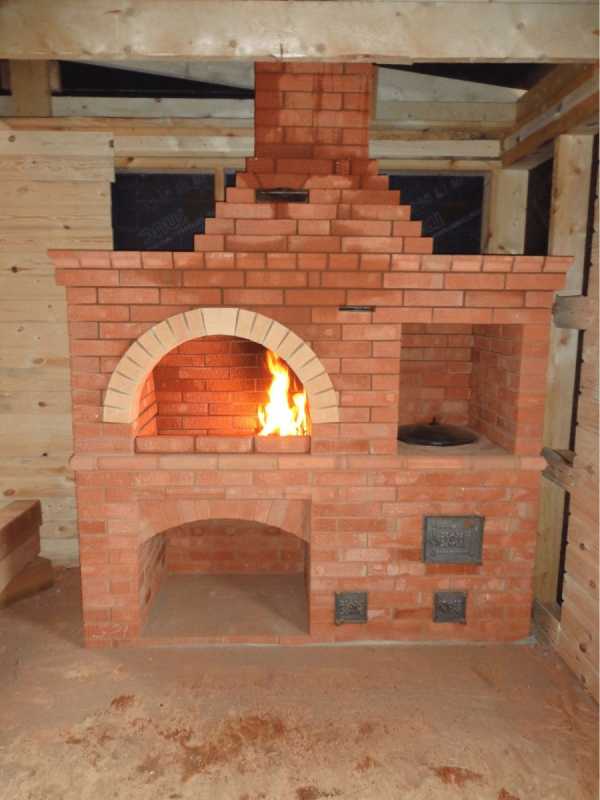

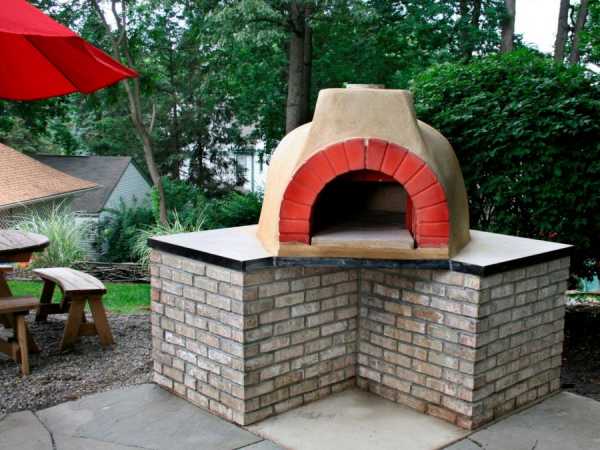

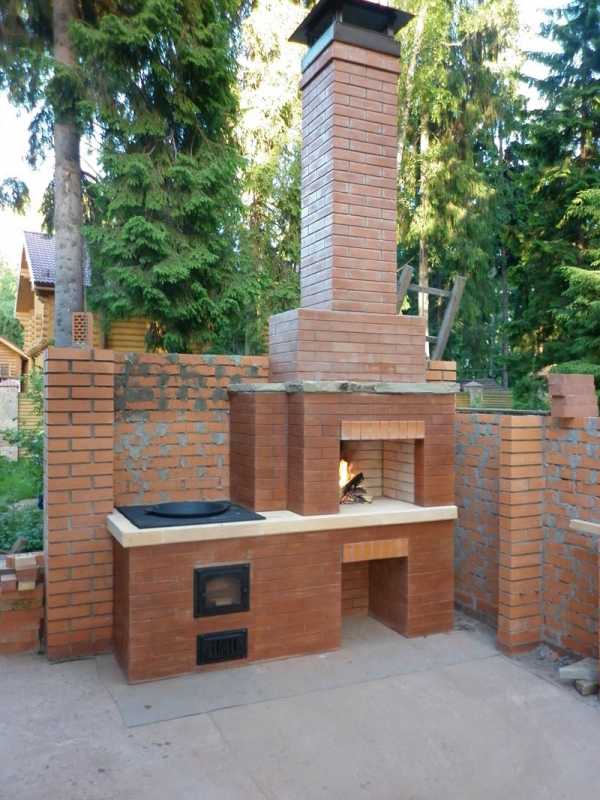

Уличная печь хорошо дополняет любой дачный участок или загородный дом. Она может выполнять следующие функции:
- Приготовление еды.
- Засушивание грибов или фруктов.
- Может использоваться при консервировании на свежем воздухе.
Дизайн конструкции для этого сооружения можно сделать такой, чтобы подходил под интерьер загородного дома. Ее можно сделать с одним либо несколькими очагами. Можно сделать с дверками или без. На это влияет только проект, который был выбран для сооружения этого девайса.

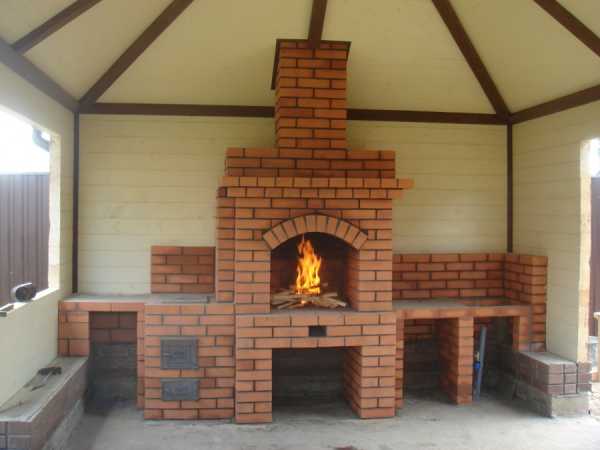

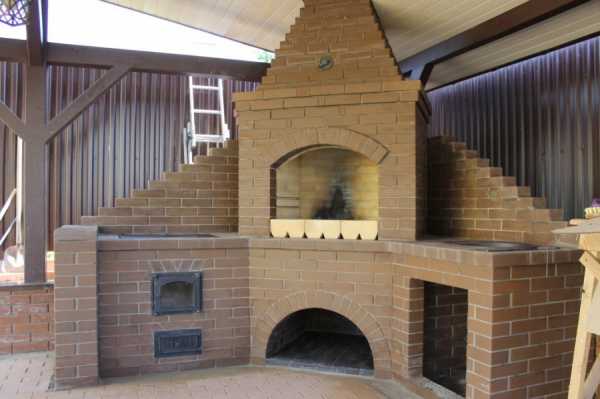

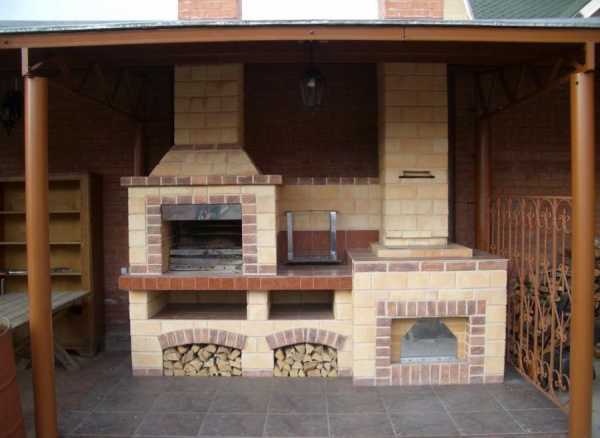

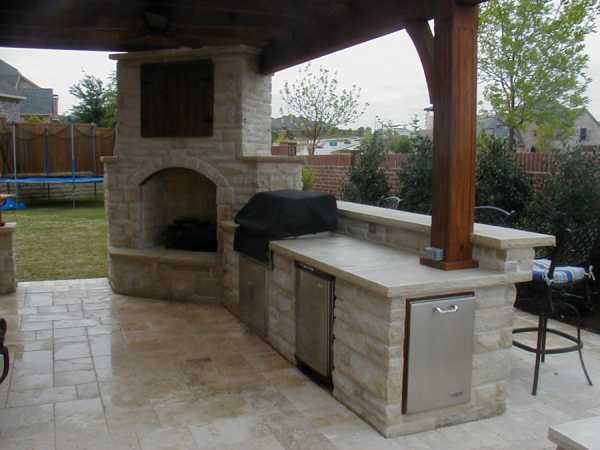

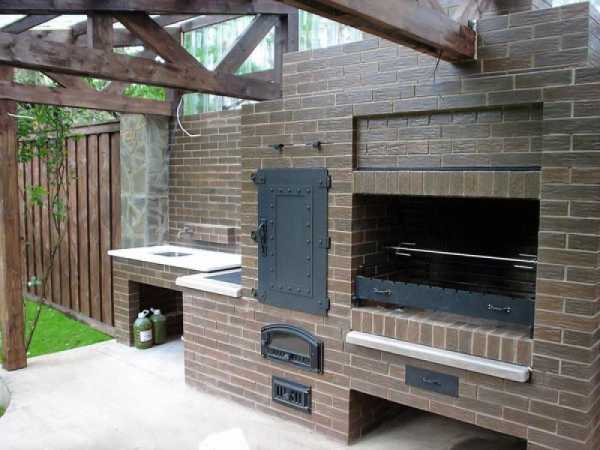

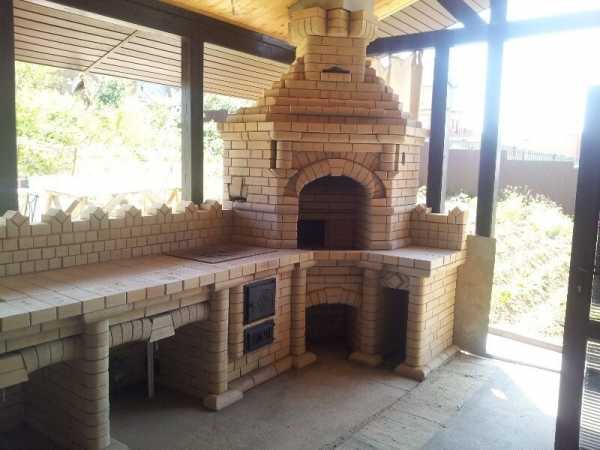

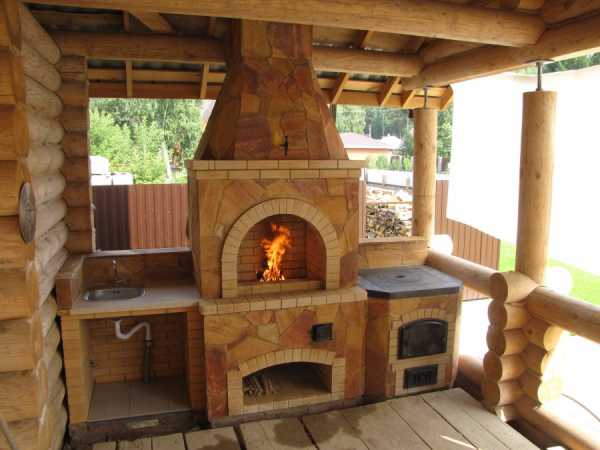

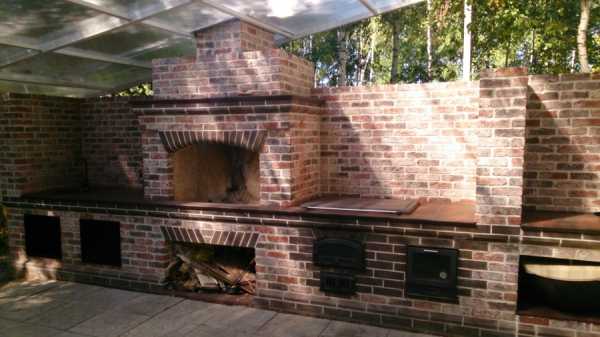

Полноценная уличная кухня
При построении уличной печи нужно руководствоваться тем, что она должна отвечать следующим требованиям:
- Практичность.
- Безопасность.
- Функциональность.
- Долговечность.
- Небольшая себестоимость постройки (если собственная работа будет дорогой, то выгоднее будет купить готовый вариант).
На рынках материалов для сооружения уличной печки большое количество, но нужно руководствоваться тем, что он должен быть качественным.
Для этого можно использовать следующее сырье:
- Кирпич огнестойкий и газобетон. Эти материалы могут выдержать высокую температуру.
- Метал или чугун. Чаще всего из этого сырья производят готовые конструкции. Ее цена будет не маленькая.
Кирпич и газобетон — огнестойкие материалы
К выбору материала нужно подходить обдумано. Газобетон дешевле, но кирпичная печь выглядит намного эстетичным.
Немаловажный вопрос — это выбор основной локации уличной печи. Хорошо, когда постройка уличного изделия была предусмотрена в начале строительных работ по дому. Если же, решение постройки этой конструкции было принято позже, то нужно руководствоваться теми же правилами, что и возведение мангала.
Такой атрибут отдыха делается в следующей последовательности:
- Кладка фундамента.
- Кладка основания печи.

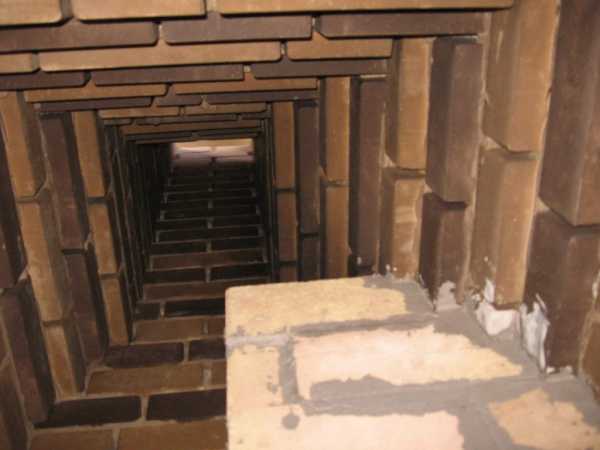

- Установка дымохода.
- Монтаж стенок беседки, в которой будет стоять печь, а также оборудование прилагающей территории.
К выбору материала нужно подходить обдумано
вернуться к меню ↑Облицовка уличной печи
Что касается декора уличной печи, то здесь большое количество вариантов. Отделать изделие можно с помощью специальной декоративной штукатурки. Также ее можно облицевать. В качестве декора можно использовать плитку разнообразного оформления и дизайна.
Существуют такие виды простой отделки печи:
- Побелка и окраска.
- Штукатурка.
- Чтобы уменьшить шероховатость поверхности нужно затереть ее кирпичом, а после обработать водой.
- Обрабатываем поверхность грунтовкой.
- Красим сооружение краской. Ее лучше выбирать на клеевой основе.
- В случае побелки, то предыдущий этап пропускаем, а вместо краски берем известь. К ней можно добавить соль. Это поможет добиться лучшего результата. Чтобы добавить голубой оттенок, в известь добавляют небольшое количество синьки.
- Чтобы побелка была качественной и долго продержалась, на поверхности в известь можно добавить ультрамарин или охру.
Если в конструкции есть элементы из метала, например, двери, то их можно окрасить черной краской. Чтобы она не облупилась и была жаростойкой, лучше выбирать кремний, органическою краску.
Если в качестве декора было выбрано оштукатуривание, печь вручную обмазывается и после белиться. Такой вариант декора нужно обновлять каждый год, но это легко делать без помощи специализирующих служб. Достаточно новообразовавшиеся трещины замазать смесью из воды, песка, глины и цемента.
вернуться к меню ↑Изразцы в качестве облицовочного материала
Помимо этого, в качестве облицовочного материала для печи можно использовать изразцы. Они представляют собой плитку, которая изготовлена вручную. Такая отделка считается старинной и имеет достаточно солидный внешний вид.
Используйте изразцы для украшения
Преимущества такой облицовки:
- Поверхность из изразцов можно легко мыть и протирать.
- Покрытие из изразцов имеет большую теплоотдачу.
Поскольку настоящие и правильные изразцы делаются вручную, то они между собой могут отличаться, например, по форме или размеру. Поэтому, перед процессом облицовки печи нужно отсортировать материал по форме и цвету.
Укладываются изразцы с использованием густого раствора. Крепятся они на штыри из проволоки. Швы между облицовочным материалом нужно делать не больше 2 мм. Они затираются специальным средством, например, альбатросом.
Укладываются изразцы с использованием густого раствора
вернуться к меню ↑Отделка уличной печи плиткой
Плитка – один из вариантов облицовки уличной печи, который распространенный среди пользователей. Для облицовки используют следующие разновидности такого материала:
- Майолика. Она представляет собой керамическую плитку, внешняя сторона которой глазурованная.
- Терракота. Это аналог предыдущего варианта. Отличается только тем, что в ней отсутствует глазированная поверхность. Такая плитка производится из специальной глины.
- Клинкерная плитка. Изготовление этого вида совершается из нескольких сортов глины, которая выбирается высокопластичного сорта. Такая плитка прессуется и обжигается высокими температурами.
Из-за того, что печи имеют неравномерный прогрев на всей ее области, большая вероятность того, что в определенных местах плитка может треснуть.
Плитка – один из вариантов облицовки уличной печи
Лучше не выбирать крупноформатную плитку для облицовки. Такой материал имеет большой риск растрескаться. Лучше выбирать плитку небольших размеров.
вернуться к меню ↑Облицовка уличной плитки натуральным камнем
Процесс декорирования уличного сооружения камнем не имеет заметных отличий в сравнении с облицовкой плиткой. Преимущество состоит в том, что камни выглядят более изыскано.
Особенность такой облицовки – это то, что камни нужно разместить на полу и выложить их по размеру, форме и цветовой гаме.
СоветДля того, что не перепутать последовательность камней можно прономеровать их с обратной стороны. Такое действие способствует тому, что камни не перепутаются между собой и сам процесс занимает значительно меньше времени.

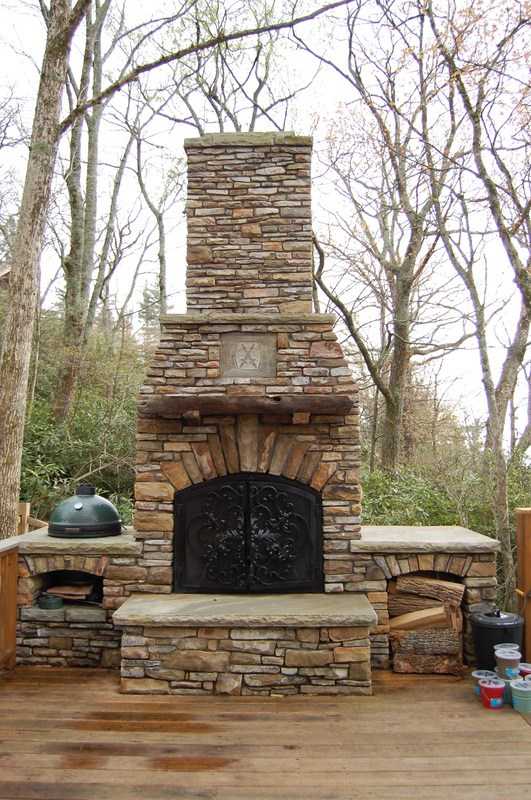

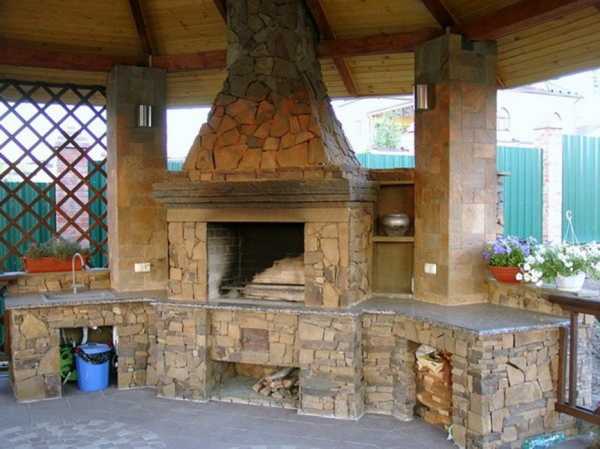

Облицовка камнем
Также, обложить камнем можно не всю поверхность изделия, а только отдельную часть, например, углы или топку.
вернуться к меню ↑Казан-мангал
Для многих конструкция казан-мангал — это непонятная и бесполезная вещь, поскольку можно воспользоваться переносным мангалом и покупным казаном. Но все же, опытные дачники-гурманы настаивают на том, что это нужная вещь на загородном участке. Шашлычно-варочный комплекс – это находка для больших компаний, которые любят устраивать пикники на свежем воздухе.
Такое сооружение даст возможность одновременно приготовить мясные блюда, рыбу или овощи на мангале, а плов, картофель и другие гарниры подойдут для казана.
Чаще всего казаны делают из метала, отличие — это технология изготовления.
Далее рассмотрим какими могут быть такие приспособления и как соорудить такое сооружение у себя на даче.
Сделайте место для казана
Многие не представляют, как совместить несовместимые, на первый взгляд, вещи. Ведь мангал и казан это казалось бы два разных устройства.
Обустроить такую конструкцию можно следующим образом. Если мангал уже построен, то для казана нужно достроить дополнительную кирпичную секцию. Такие же действия можно совершить если сооружение сделано из метала.
Если же, казан и мангал будут строиться одновременно, то изначально нужно выбирать такой проект, который подразумевал возведение двух секций.
Для того, чтобы казан равномерно прогревался со всех сторон, то нужно чтобы конструкция включала топку. В нее помещается казан и таким образом происходит приготовление еды.
Важно продумать чтобы изделие было удобным и практичным. Высоту сооружения нужно подбирать под рост владельцев дома. Если она будет слишком высокая, то большая вероятность получить ожог, а если наоборот слишком низкая, то придется постоянно нагибаться.
Достроить эту часть можно в любой момент
Возможен вариант построения изделия, когда казан навешивается сверху. Такой вариант считается более простим в изготовлении, поскольку его не сложно соорудить. Также, такую конструкцию можно сделать уже с готовым сооружением. Достаточно добавить некоторые детали, на которые будет вешаться казан.
вернуться к меню ↑Мангал-коптильня

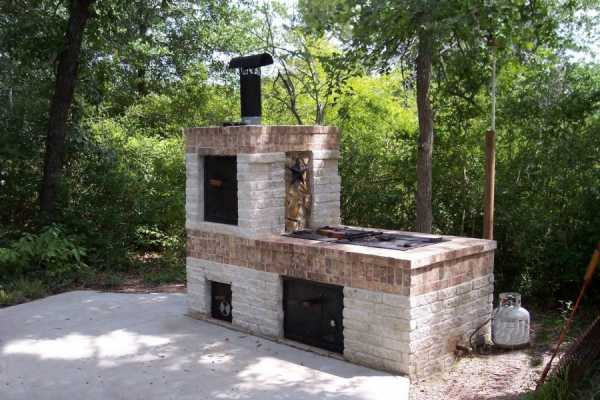

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты. Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:
- Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
- Каким будет сооружаться изделие: стационарным или разборным.
- Основной материал для изготовления: метал или кирпич.
Мангал-коптильня
вернуться к меню ↑Особенности построения коптильни
В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:
- Соорудить ее раздвижную из двух половинок.
- Сделать с одной половинки. В таком случае она будет откидная.
- Съёмную.
- Задвигающую.
Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.
При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.
Очень компактная коптильня
Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.
Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.
В таком случае она будет выполнять роль элемента оформления ландшафта и будет полезна для противопожарной безопасности.
Чтобы все сооружение не намокало под дождем или снегом, можно соорудить специальный навес. Это даст возможность заниматься готовкой блюд при любых погодных условиях. Также, с целью создания более практичной и комфортной зоны готовки, можно предусмотреть наличие разных полочек, столешницы и мойки. Эти элементы можно соорудить отдельно от общей конструкции мангала-коптильни.
Много функций в одной постройке
При таком декорировании и обустройстве можно сделать комфортное и уютное место для готовки еды для семьи и гостей.
вернуться к меню ↑Мангал-барбекю
Конструкция строится в такой же последовательности, что и предыдущие атрибуты для жарки мяса. Особенность ее в том, что в ней используется специальная сетка, на которой готовятся блюда.
Отличие такого сооружения в том, что оно объединяет два объекта для приготовления еды: мангал и барбекю. Мангал представляет собой прямоугольную чашу с отверстиями в нижней части. Барбекю считается одним из наиболее удобным и функциональным девайсом для приготовления мясных продуктов и овощей.
Мангал-барбекю
Такие девайсы для приготовления еды можно сооружать как мобильные, тоесть переносные, а также стационарные. В каждой из них есть свои преимущества. Переносные мангалы-барбекю удобны тем, что их можно ставить в любом удобном месте. Положительным качеством стационарных кирпичных конструкций считается то, что они более прочны и их можно использовать на протяжении многих лет. Чаще всего они предусматривают наличие заслонок, с помощью которых можно регулировать попадание воздуха. Тип изделия нужно выбирать в начале, когда готовиться общий проект и чертежи.
Такое сооружение можно использовать при любых погодных условиях, поскольку конструкция предусматривает защиту от ветра.
Правильно обустроенная зона, где размещен мангал-барбекю, может стать украшением всего интерьера загородного дома.
Чаще всего зона барбекю включает в себя не только печь, но и другие атрибуты. Для этой зоны рекомендуется обустроить специальную площадку с навесом или беседку. Здесь же установить мебель для комфортного пребывания на воздухе.
Такое сооружение можно использовать при любых погодных условиях
Таким образом, самостоятельное сооружение конструкций для загородного дома даст возможность проводит время с семьей и друзьями в уютной обстановке. При этом, особое чувство гордости будут вызывать сооружения, которые изготовлены руками хозяев дома. Также, как вариант, изделия можно сооружать не только для своего участка, но и на подарок своим близким.
7 Общий Балл
Каждый мечтает о том, чтобы больше проводить время со своей семьей. Почему не проводить его на природе? С помощью мангала можно сделать его вкуснее и еще приятней. Ознакомившись с информацией, пожалуйста, оставьте в комментариях свои оценки с аргументацией. Они будут полезными для других читателей. Нам очень важно Ваше мнение. Благодарим за Ваше участие. Мы ценим каждый Ваш отзыв и потраченное время.
Актуальность информации
7
Доступность применения
8
Раскрытие темы
7.5
Достоверность информации
7.5
Плюсы
- Изделие можно сделать именно таким как хочется, как удобнее
- Качественность сооружения
- Возможность сделать внешний вид уникальным
- Время с семьей
- Хороший вариант для подарка
Минусы
- Процесс занимает много времени и сил
- Затратность
- Не каждому под силу сделать самому
modernplace.ru
Мангал из кирпича своими руками
Загородный дом… Для кого-то это место ассоциативно с садово-огородными работами или чистым воздухом, но у основной массы оно тесно связано с шашлыками. И действительно, ну куда как не на приусадебный участок отправиться веселой шумной компанией, чтобы устроить потрясающий пикник?
Праздник получится особенно хорош, если там будет обустроено специальное место для такого отдыха, потому что жарить мясо, как дикари, на камушках и палочках, в наш век уже не комильфо.

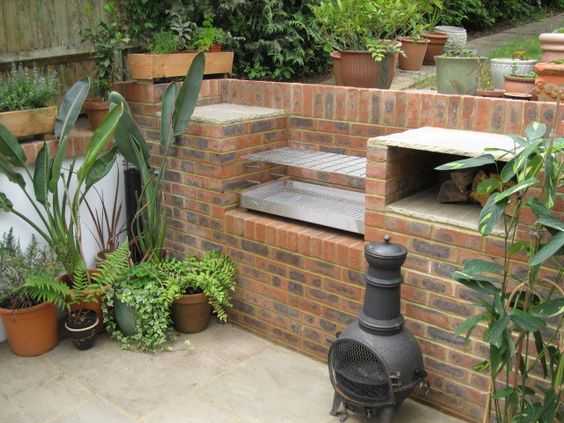

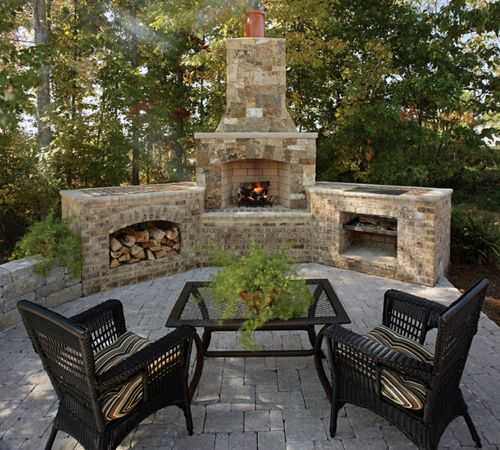

Место отдыха с мангалом из кирпича
Обустройство зоны релакса дорого стоить не будет, а в том случае, если вы решите возвести мангал из кирпича своими руками, вообще обойдется в копейки. Остается только разобраться, как все правильно сделать.
к оглавлению ↑Виды мангалов
Специалисты разделяют все мангалы на три категории:
1. Мобильные.

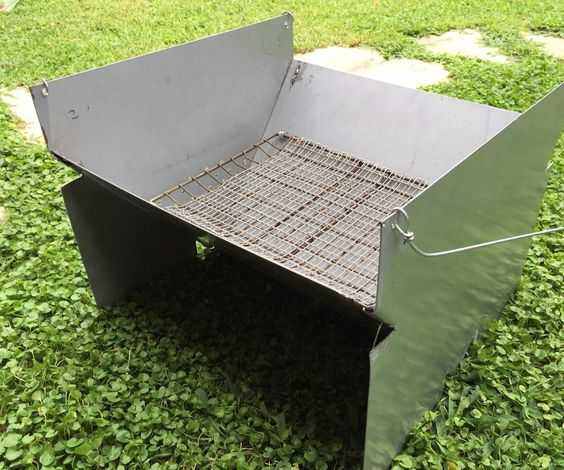

Компактный складной мангал
2. Переносные.
Удобный передвижной мангал с колесами
3. Стационарные.

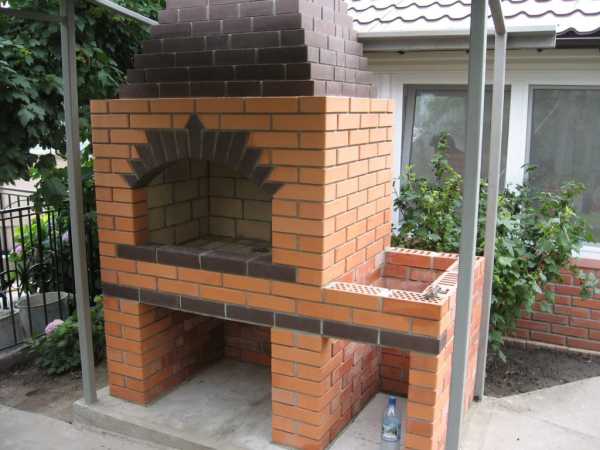

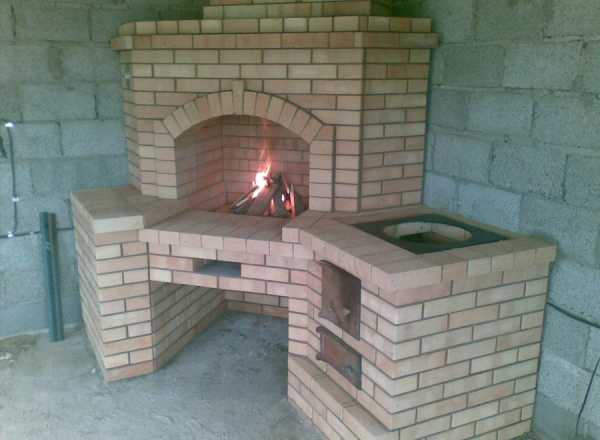

Стационарный мангал из кирпича
Чтобы понять, почему стоит останавливаться именно на кирпичном варианте, нужно знать его конкурентов «в лицо». Начнем с мобильных моделей. Эти виды мангалов более известны обывателям как складные. Идеальное решение для любителей путешествий. В сложенном виде изделие весьма компактно. Для него характерен небольшой вес, поэтому мангал без проблем помещается в багажнике авто.

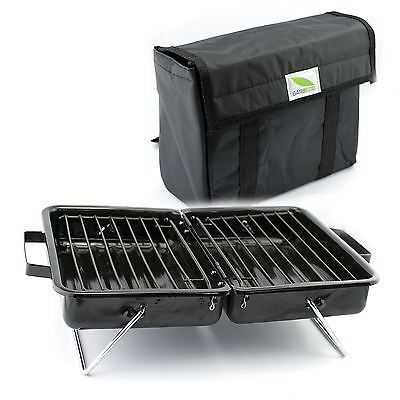

Складной мангал идеален для путешествий
Более того, его можно транспортировать даже на велосипеде, ведь собранный мангал похож на чемоданчик. Малый вес – преимущество относительное. Что хорошо при перевозках, то не весьма желательно в эксплуатации. Небольшая масса свидетельствует о тонких стенках жаровни, так что прогорать они будут с завидной скоростью. Отдавая предпочтение мобильным мангалам, будьте готовы к частой их смене.
Складные мангалы сделаны из тонкого металла
Переносной мангал – более популярная модель. Изделия прочны и вполне надежны. При необходимости, такой мангал может быть перемещен в любой уголок сада. С задачей легко справятся два человека. Данные варианты – достаточно долговечны.
Передвижной мангал можно установить в любом удобном месте
Единицей измерения их жизненного цикла являются не разы, а сезоны. На изготовление переносных мангалов идет высококачественное железо большой толщины. К недостаткам категории можно отнести не слишком элегантный вид.

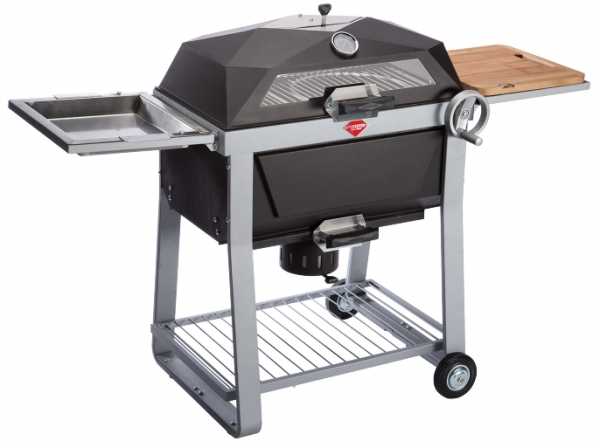

Мангал передвижного типа
Если вы хотите иметь действительно изысканно обустроенную зону барбекю, то стоит остановиться на стационарном мангале из кирпича, который может быть собран своими руками. Этот вид мангалов относится к инженерно-строительным конструкциям, в составе которых непременно должен появиться дымоход.

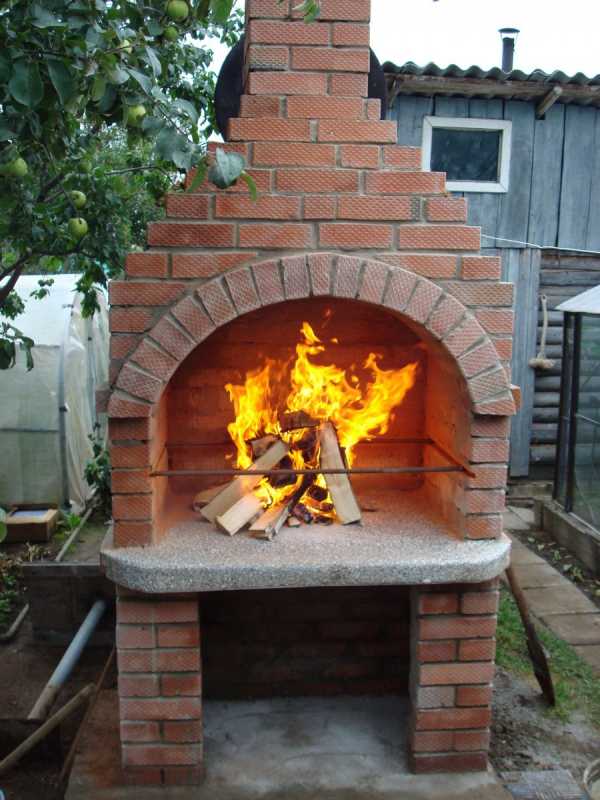

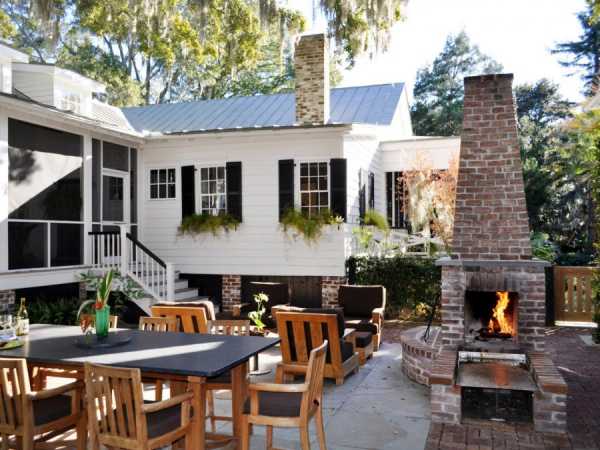

Мангал из кирпича с дымоходом
Обустроить стационарно зону для пикников будет стоить, естественно, дороже, нежели пользоваться переносными и мобильными жаровнями, но это окупиться и в моральном и в эстетическом плане. Громоздкую конструкцию можно сделать акцентной композицией в дизайне участка. Неоспоримым плюсом кирпичного мангала станет его большая теплоемкость. Разогрев его раз, вы сможете приготовить несколько партий мяса, не волнуясь о том, что на это не хватит жара и блюдо останется сырым.
Мангал из кирпича обладет большей теплоемкостью
На нашем рынке имеется еще и такое предложение как электромангал, но оно не снискало особой популярности, так как мясо в нем готовится на вращающихся вокруг раскаленной спирали шампурах и не имеет такого приятного аромата, как шашлык, сделанный на натуральных дровах или углях. Подобный вариант шашлычницы, возможно, будет удобен при приготовлении блюда на домашней кухне, но никак не на природе.
Электрический мангал
к оглавлению ↑Мангал из кирпича своими руками: где? из чего?
«Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами»
Жаровня, построенная из кирпича, – это не просто мангал, это более функциональная конструкция, которую можно использовать:
1. Как гриль.
2. Как барбекю.
Мангал из кирпича можно использовать как гриль
Нередко на каменном мангале готовятся и совершенно посторонние блюда или просто разогревается еда. Чтобы возле необычного арт-объекта с удовольствием собирались домочадцы и гости, нужно позаботиться о некоторых аспектах его обустройства и прежде всего, выбрать место.
Где поставить стационарный мангал?
Поскольку сооружение подобного рода относится к типу пожароопасных, то его не стоит размещать около дома и деревянных хозяйственных построек, имеющихся в каждом дворе.
Рекомендуется оборудовать мангал вдали от хозяйственных построек
Рационально строить мангал в непосредственной близости от беседки, где есть условия для комфортных посиделок. Если таковой на участке не имеется, то можно поместить кирпичный мангал под навес. Последний можно сделать такой ширины, чтобы под ним поместились еще и пара столов со стульями.

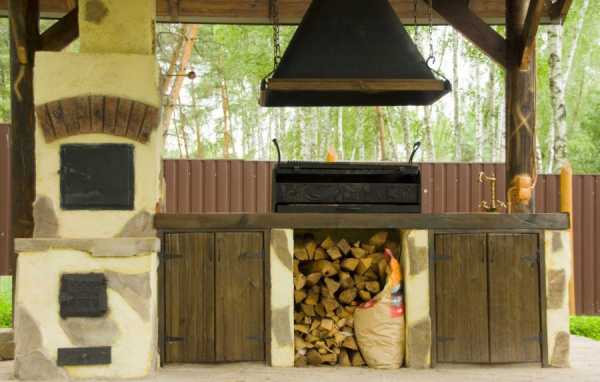

Мангал под навесом можно использовать в любую погоду
Обязательно благоустройте площадку для отдыха. Рядом с мангалом не стоит разбивать грядки и цветники. Высокая температура от раскаленных камней уничтожит растительность.

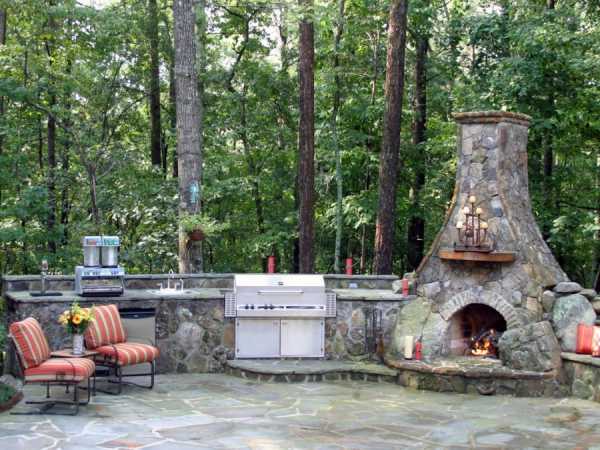

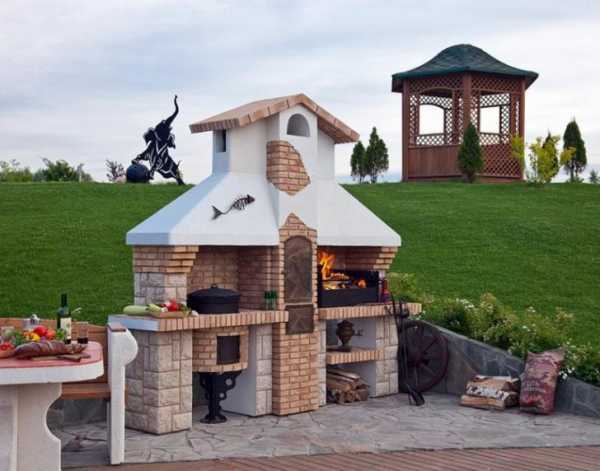

Мангал из кирпича с зоной отдыха
Продумайте, как сделать к площадке удобные подходы. По возможности выложите их тротуарной плиткой. Возле места расположения мангала не должны стоять мусорные баки и обустраиваться отхожие места. Учитывайте розу ветров при выборе места под мангал. Если на местности превалируют ветра определенного направления, то нужно расположить трубу дымохода так, чтобы дым не несло в окна соседних домов.
При установке мангала необходимо учитывать направление ветра
Чем работать?
Собираясь построить мангал из кирпича своими руками, запаситесь расходными материалами. Луше всего использовать в работе шамотный кирпич, связующим раствором для которого станет глиняно-песочная смесь. Глину рекомендуют перед использованием замочить. В тех зонах, где кирпичная кладка не будет подвергаться огненным испытаниям, есть смысл заменить термостойкий камень на простой красный кирпич.
Раствор для кладки мангала из кирпича
В обустройстве жаровни понадобятся металлическая решетка и поддон. Оформить же столешницу практичнее всего плиткой.
Решетка для обустройства жаровни
Уличный мангал стационарной конструкции нужно ставить на солидное основание, следовательно, придется заложить фундамент. Подземная часть мангала не обойдется без опалубки, которую можно соорудить из старых досок или кусков фанеры. Для укрепления основания используется арматура. Заливается опалубка цементно-песочной смесью с камнями и щебнем.
Схема постройки мангала из кирпича
Нужны будут такие элементы из металла как:
1. Задвижки.

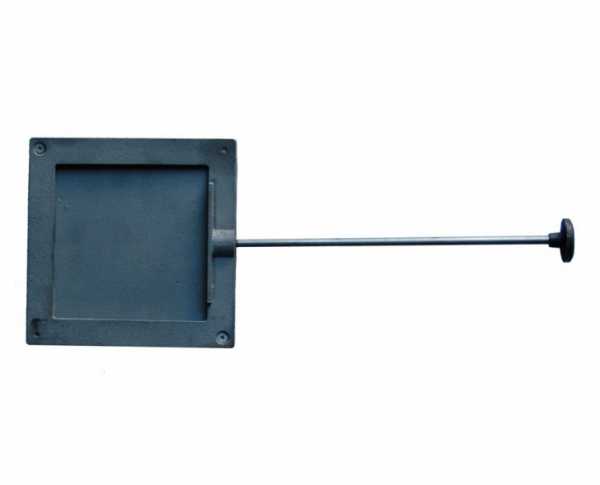

Задвижка для дымохода мангала
2. Уголки.
Уголки для сборки мангала
3. Решетки.
Решетка для стационарного мангала из кирпича
4. Листовое железо.
Если в проекте предусмотрена рабочая зона мангала, то на столешницу лучше взять натуральный камень, а вот дверцы тумб можно сделать по своему усмотрению деревянными, пластиковыми, стеклянными или железными.
Столешница мангала из натурального камня
Облегчат работу следующие приспособления и инструменты:
1. Уровень.
2. Мастерок.
3. Лопата.
4. Ведра.
5. Дисковая пила.
6. Автоматическая бетономешалка или обычное цинковое корыто.
Необходимый инструмент для строительства мангала из кирпича своими руками
Не поленитесь разработать проект постройки своего мангала или воспользуйтесь уже готовыми предложениями. С ним не только будет проще выполнять работу, но и появится возможность точно рассчитать количество расходных ресурсов. Обязательно закупаете материалы с небольшим запасом. Он лишним не будет.
Проект постройки мангала из кирпича
к оглавлению ↑О фундаменте
Мангал из кирпича, пусть даже строящийся своими руками, – сооружение основательное и должно отличаться повышенной прочностью и устойчивостью. Полагать, что для его установки достаточно будет просто хорошенько утрамбовать площадку и, засыпав щебнем, выложить тротуарной плиткой – наивно. Тяжелой конструкции просто необходим солидный фундамент, тогда ей не будут страшны ни подвижка грунта, которой вполне может грешить территория, ни другие климатические или геодезические проблемы.
Фундамент для мангала из кирпича
Не торопитесь, потратьте чуть больше времени на подготовительные работы, но сделайте надежное основание под будущий очаг. Перед началом работ расчищенную площадку размечают колышками и бечевкой, согласно плану. По наметкам копают котлован, стараясь соразмерить его с проектными показателями. На дно получившейся ямы засыпают смесь из бутового камня и щебня.
Схема фундамента для мангала из кирпича своими руками
По периметру котлована устанавливается опалубка, которую желательно увлажнить, прежде чем использовать. Когда все будет готово, полученное пространство заливают цементно-песочным раствором, смешанным в пропорции 1:3. Заливка производится слоями, с арматурной прослойкой. Армирующую сетку никогда не укладывают на дно котлована.
Укладка армированной сетки для залива фундамента
Готовый фундамент закрывают пленкой или листами рубероида и оставляют схватываться. Процесс сушки может затянуться на пару недель. При слишком знойной погоде надо позаботиться о периодическом увлажнении верхнего слоя залитого бетона водой, чтобы его не «порвало».
Залитый фундамент мангала
Выгонка кирпичных стен основной конструкции может быть начата только после полного высыхания забетонированной основы. Это время можно потратить с пользой и приготовить глинистый раствор, который потребуется при кладке стенок мангала из кирпича, производимой своими руками.
Глиняный раствор для строительства мангала своими руками
Отыщите подходящую бадью и замочите в ней основной компонент будущего крепежного состава – глину. Материал нужно будет оставить там примерно на неделю, но не забыть про него, а контролировать процесс размокания, периодически помешивая массу и добавляя при необходимости воду. В размякшую глину вмешивают песок, доводя состав до консистенции сметаны. Полученный раствор не должен растекаться. Проверить, насколько качественно подобраны пропорции компонентов – просто. Возьмите в руки немного смеси и потрите ее между ладонями так, чтобы получилась колбаска. Ваше творение не должно терять форму, растекаться или растрескиваться.
Раствор для кладки мангала из кирпича
к оглавлению ↑Тонкости кирпичной кладки
«Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно»
Прежде чем начать работать с кирпичом, специалисты советуют полить его водой. Это может делаться за сутки до использования материала или непосредственно в процессе кладки. В последнем случае кирпич просто погружают в воду секунд на тридцать, а затем наносят на него порцию раствора и помещают в соответствующее место. Процедура смачивания кирпича станет залогом лучшего сцепления кладки, так как элементы не будут забирать на себя влагу из глины.
Смачивание кирпича для лучшего сцепления
Что касается порядовки выкладывания кирпича, то ее можно посмотреть в интернете или придумать самостоятельно, законспектировав идею на листочке в клетку.
Порядовка для мангала из кирпича
Наиболее простым вариантом мангальной кладки считается смещенный. В этом случае каждый последующий ряд отодвигается на полкирпичика в сторону. Сдвиг может производиться поочередно вправо и влево.
Смещенный тип кладки для мангала
Начинать выкладывать цоколь стоит с углов, постепенно продвигаясь по намеченным линиям к центру. После каждого третьего ряда контролируйте качество работы уровнем или отвесом. Высота цоколя произвольная. В нем могут обустраиваться отсеки, предназначенные для складирования угля, дров или какой-нибудь специфической утвари.
Кирпичный мангал с цоколем
Над цоколем оборудуется топливник. Жаровней может стать уже готовое бетонное основание с армировкой или ее придется выложить все тем же жаростойким кирпичом. Если топливник у мангала из кирпича планируется арочный, то своими руками выкладывать такой архитектурный изыск будет достаточно сложно. Воспользуйтесь кружалом. С его помощью вы без проблем равномерно и под правильным углом распределите кирпичи.
Кружало для свода
Поверх топливника укладывается железобетонная балка. На перемычку ставится еще один кирпичный ряд. После этого выгоняются ветровые стены, и формируется дымосборник.

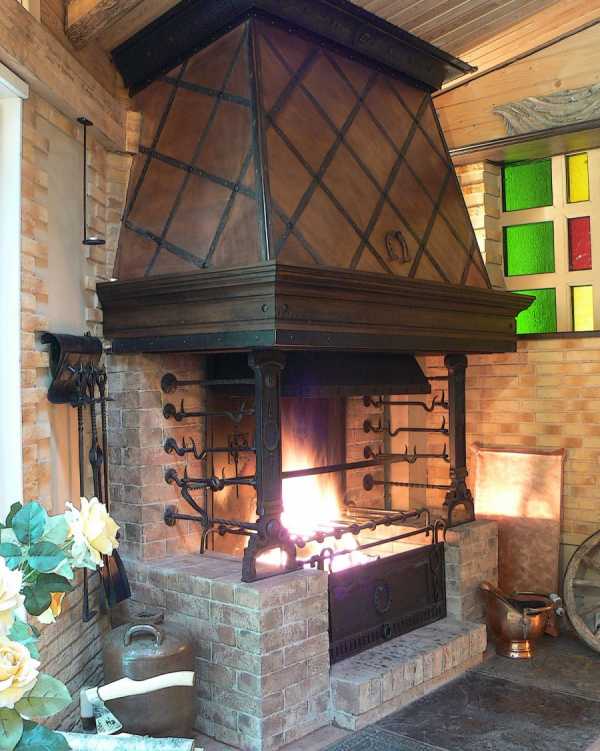

Мангал из кирпича с дымосборником
Работая над мангалом, нужно помнить:
1. Конструкция получится эстетичной, если все швы кладки будут одинаковой толщины.
2. Топку не стоит делать слишком высокой. Этим вы уменьшите тягу.
3. Установка внутри топки бордюров создаст проблемы при её чистке.
Для красивой кладки делайте одинаковые швы
к оглавлению ↑Устройство рабочей поверхности
Столешница, в конструкции мангала, должна быть удобной для эксплуатации и гармонировать с общим экстерьером сооружения. Для ее оформления не обязательно брать тесаный камень. Поверхность вполне можно оформить его искусственными аналогами, стеклом или плиткой.
Отделка столешницы мангала плиткой
Площадку вокруг мангала стоит выложить тротуарной или обычной напольной плиткой. Просто бетонированный пол будет восприниматься через время совсем не эстетично.
Мощеная площадка перед мангалом
к оглавлению ↑Декор мангала и навес
Безусловно, построив солидный мангал, хочется, чтобы он прослужил подольше, поэтому конструкцию стоит спрятать под навес. Последний может быть общим (в этом случае накрывается вся зона отдыха) и индивидуальным (скрывается только сам мангал). Для установки шатра потребуются опорные столбы из металла и дерева. Их вмуровывают в бетонное основание. Для крыши можно выбрать любой материал, главное, чтобы он перекликался своей фактурой и цветом с кровлей дома, тогда навес станет логическим продолжением всей архитектурной группы.
Мангал с индивидуальным навесом
Сам мангал можно оставить в первозданном виде или выкрасить его специальными красками, пригодными для декора печей. Также подходит для его внешней отделки специальная штукатурка или декоративный камень.
Мангал с отделкой из декоративного камня
При желании использовать дополнительный декор, крепите его элементы не в области жаровни, а на дверцы встроенных ящиков, например, полок или дымоход.
Декор мангала из кирпича
к оглавлению ↑Заключение
Сотворить мангал из кирпича своими руками, в общем-то, не сложно. Большинство проектов незамысловаты, поэтому с их реализацией легко справятся даже непрофессионалы. Чуть-чуть усилий и в вашем дворе появится великолепное местечко для веселых и «вкусных» посиделок.

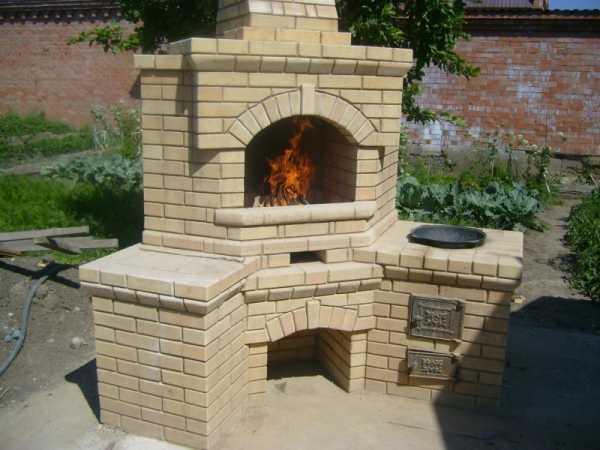

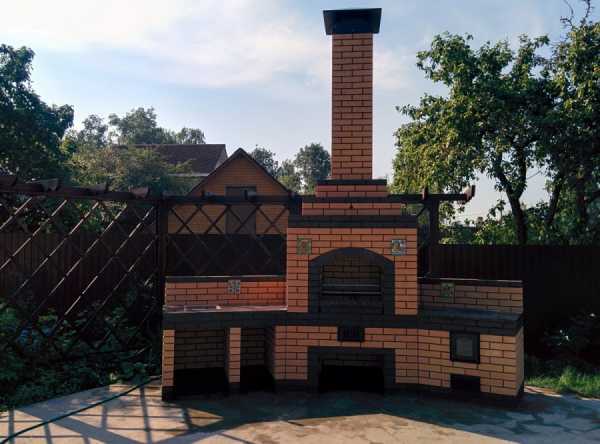

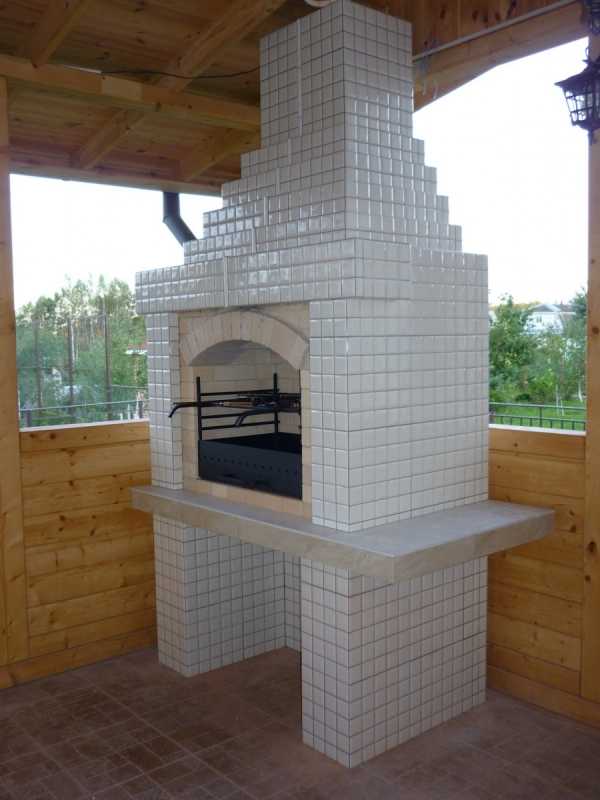

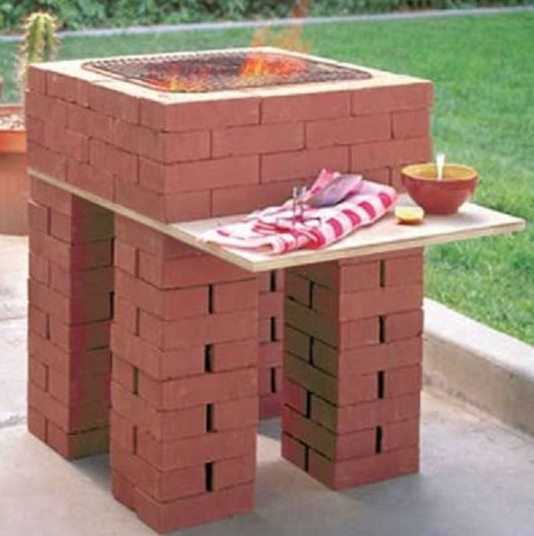

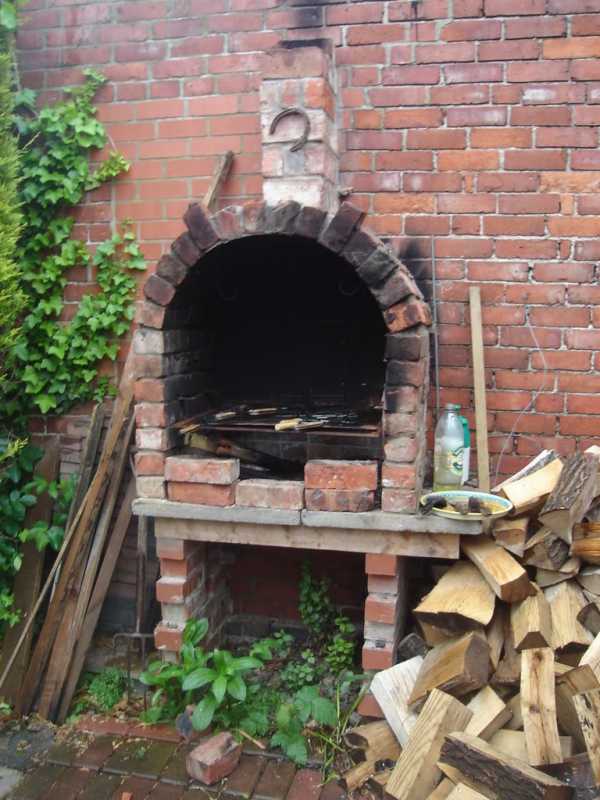

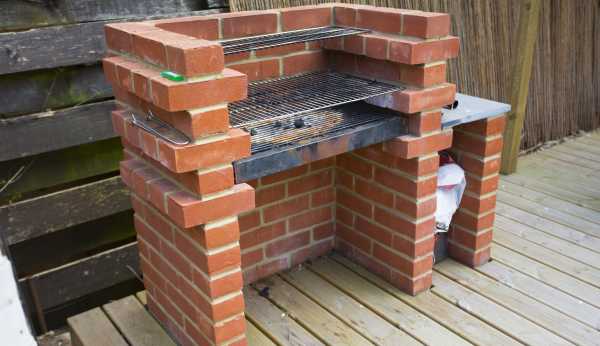

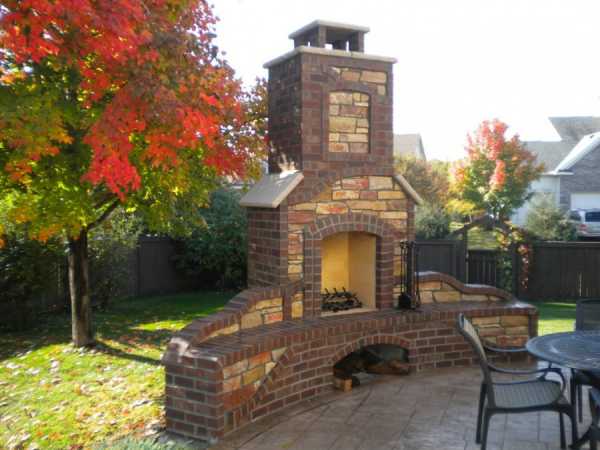

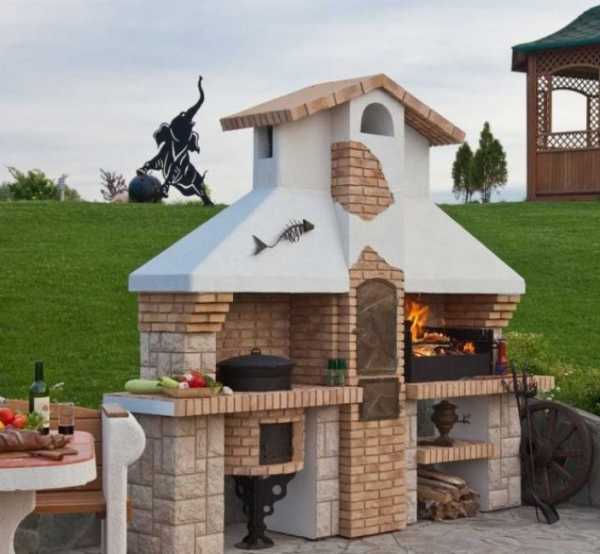

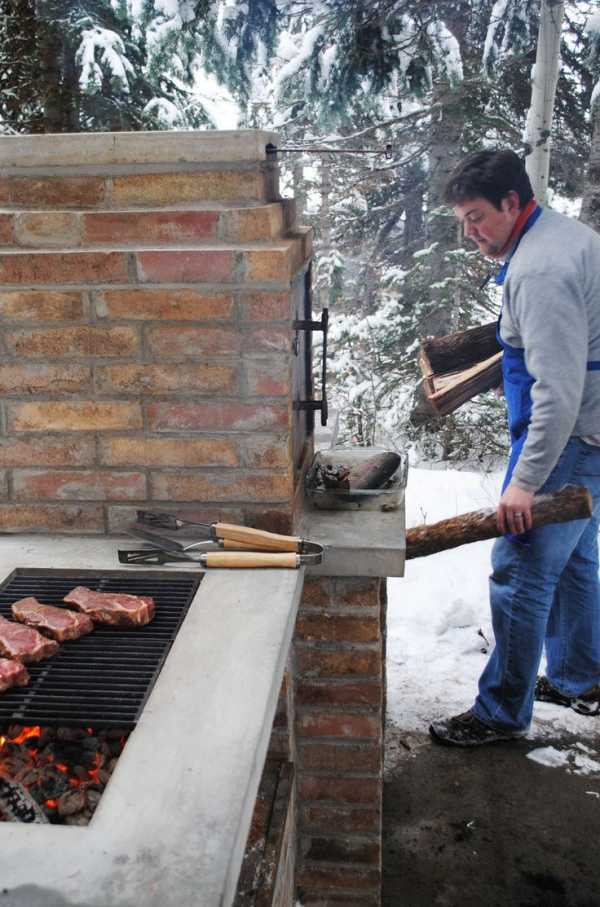

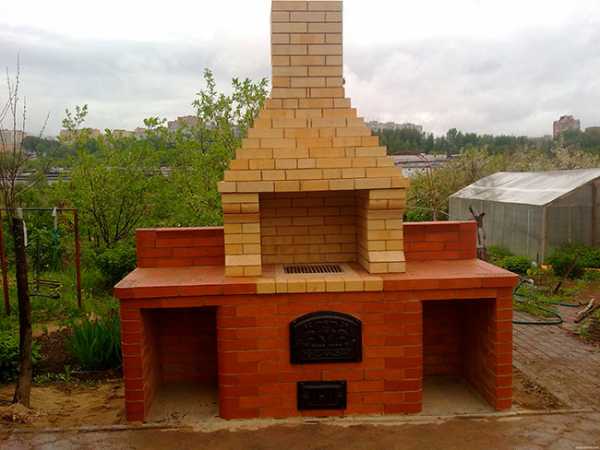

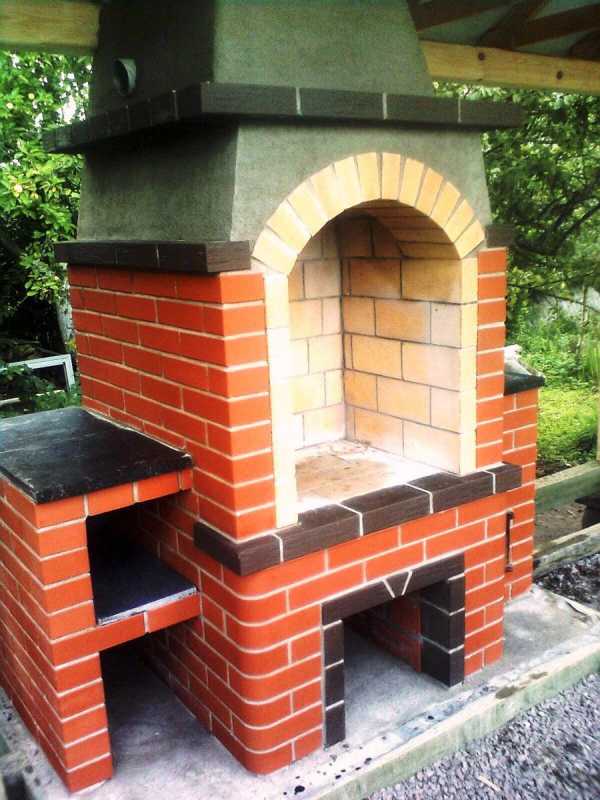

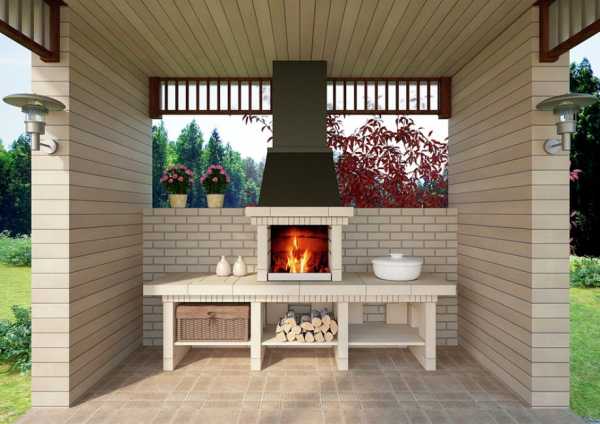

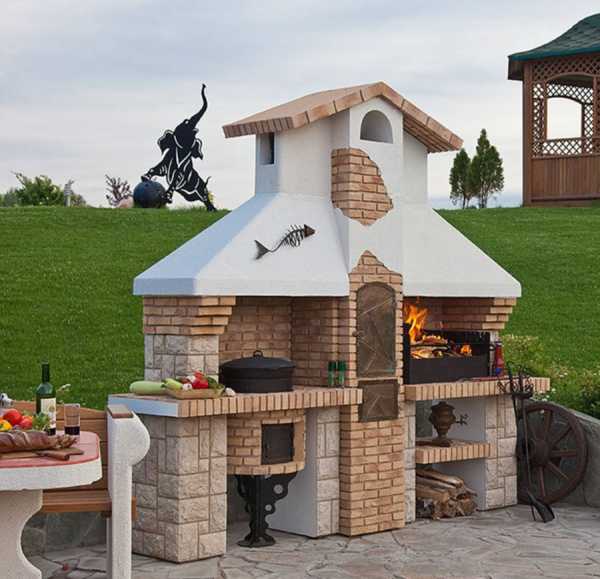

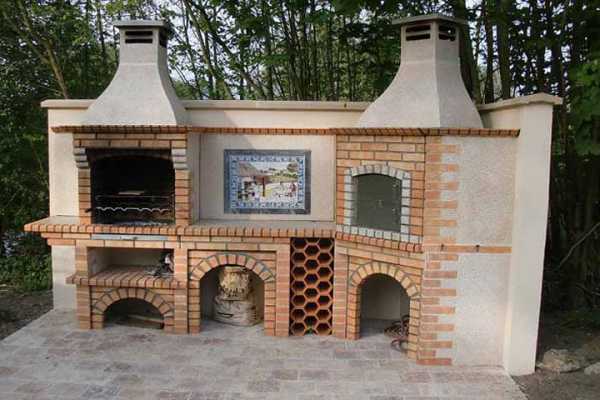

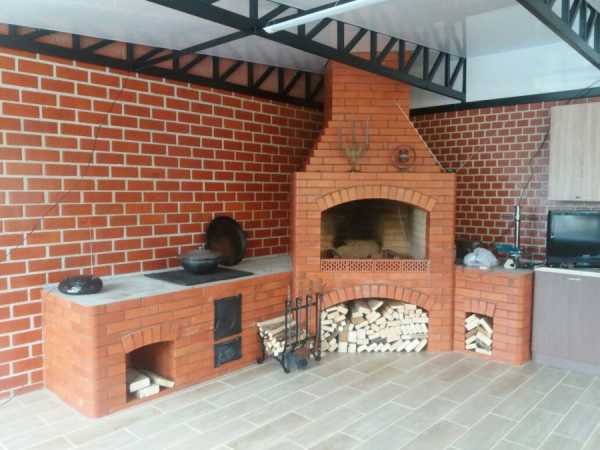

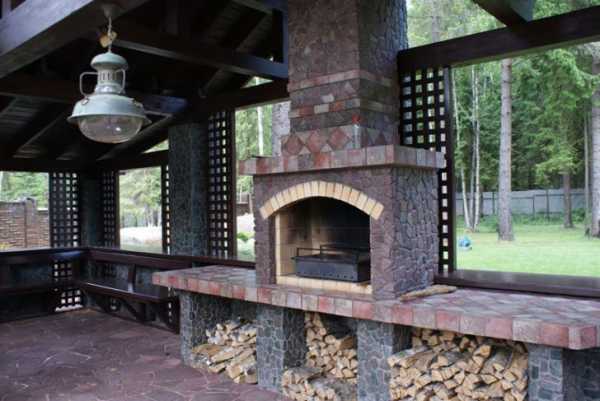

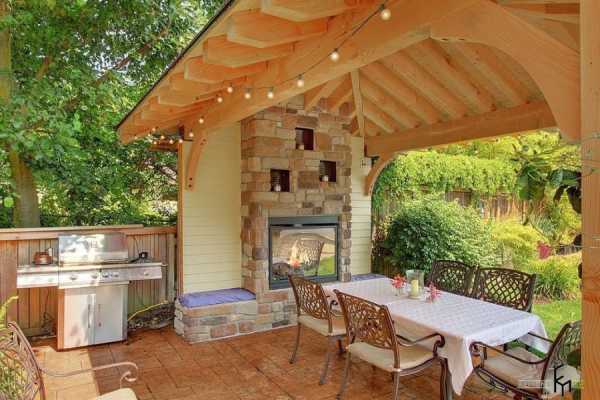

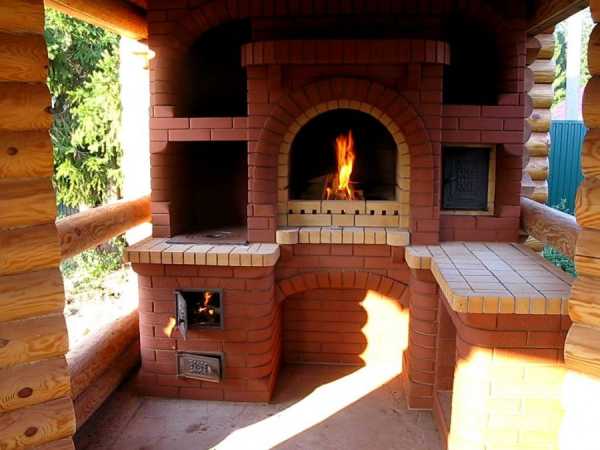

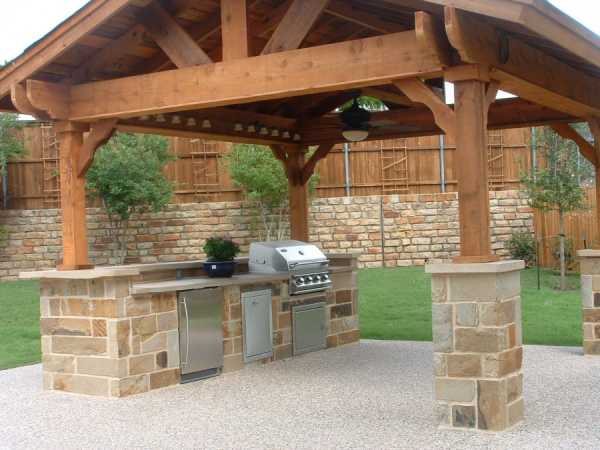

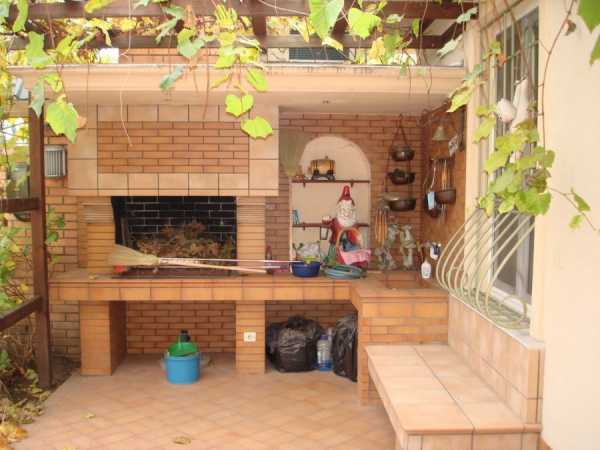

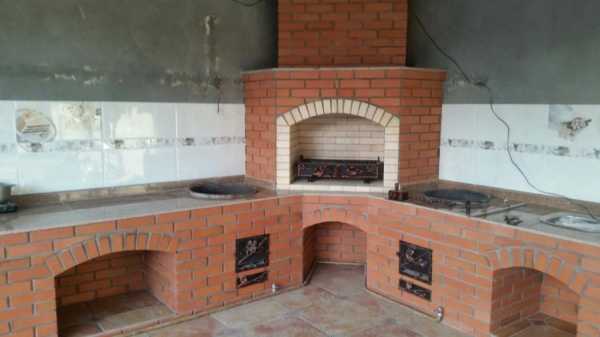

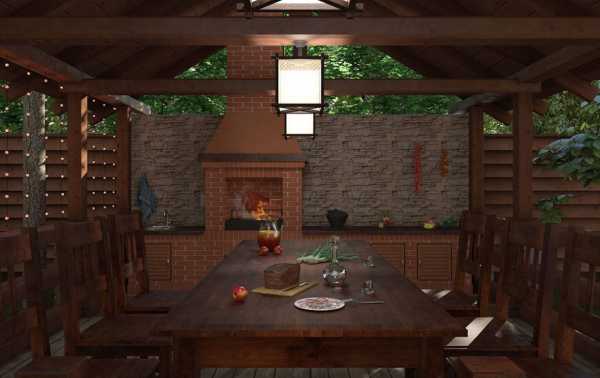

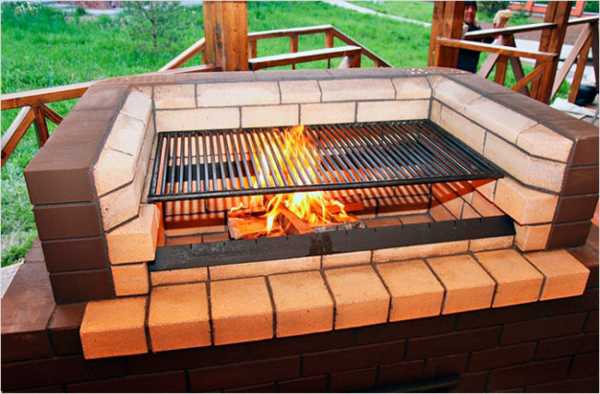

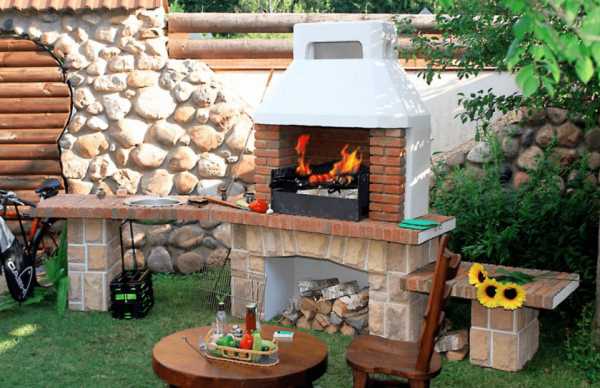

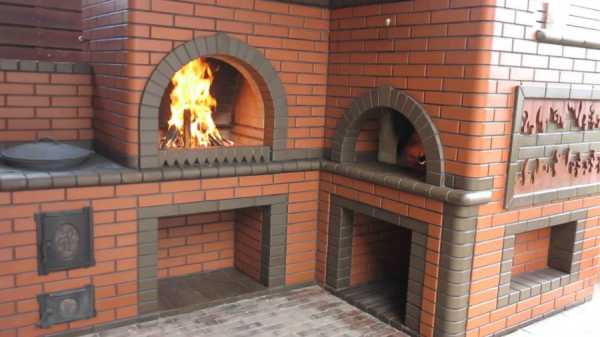

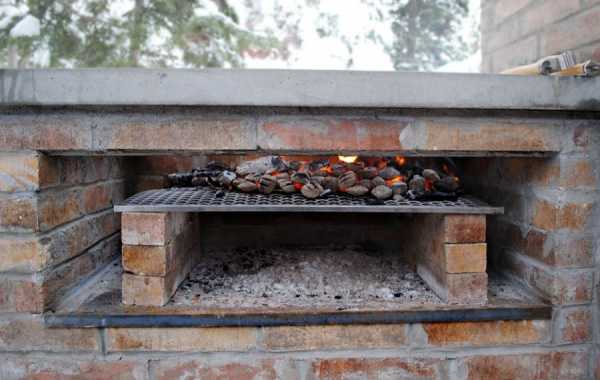

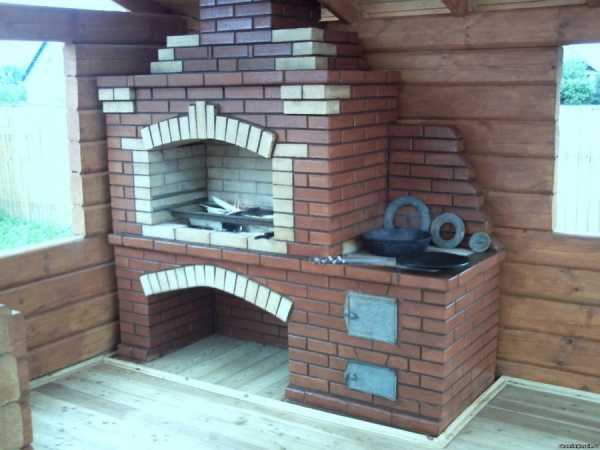

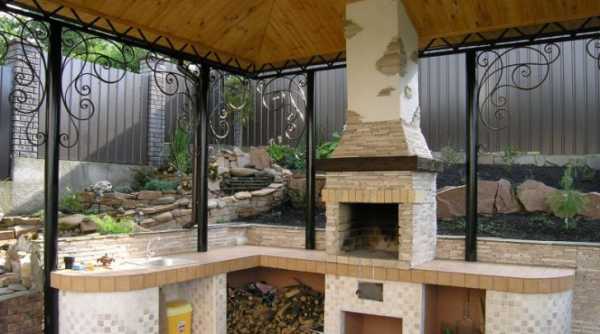

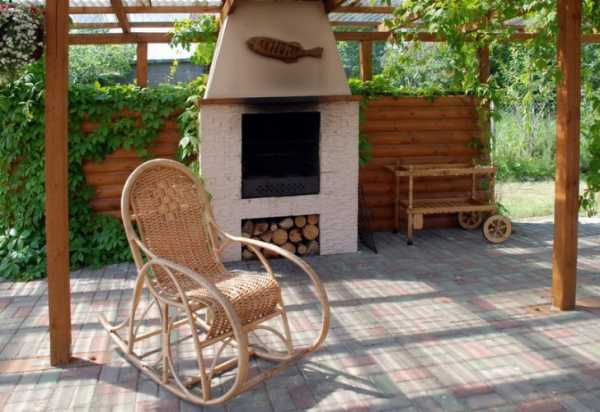

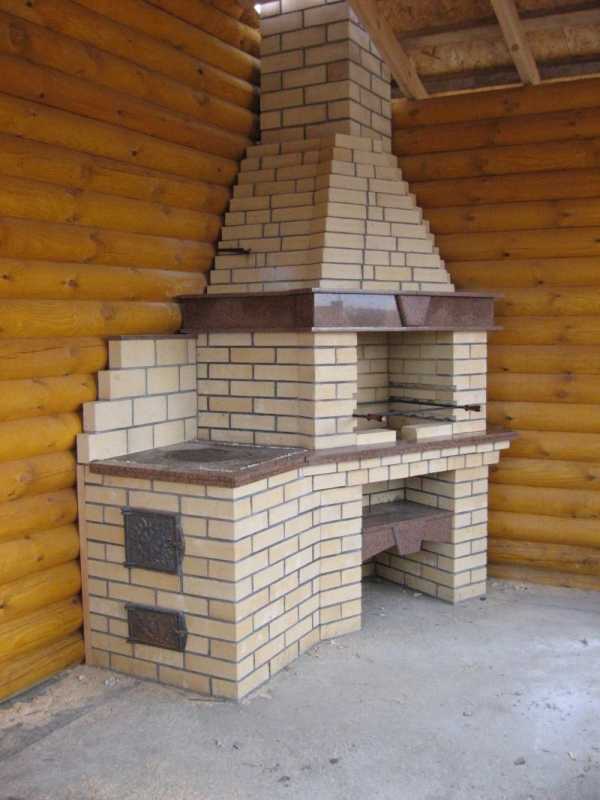

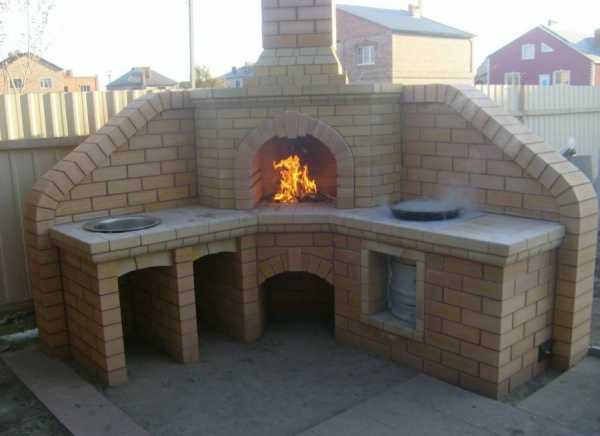

Фотогалерея – мангал из кирпича своими руками
yellowhome.ru
Барбекю из кирпича — 125 фото. Простая инструкция как построить своими руками
Каждый счастливый обладатель загородного дома или хотя бы дачи, где он проводит все свои летние выходные, рано или поздно приходит к мысли, что для полного счастья ему не хватает мангала или барбекю. В сущности барбекю – это такой мангал.
Сегодня, без головной боли и переживаний о верности ваших расчетов барбекю, можно выбрать и купить готовый комплект проекта не только с чертежами и инструкцией по сборке, но и все необходимые материалы для его постройки. Полный набор кирпичей или элементов из камня, которые можно легко собрать по инструкции за 1-2 дня.
Обратите внимание! Большой выбор готовых проектов с комплектом деталей смотрите на сайте in-kamin.ru
Надо сказать, что в отличие от обычного мангала – нехитрого приспособления для жарки шашлыков, это сооружение гораздо более многофункциональное. В сущности это просто печка, которая в отличие от обычных наших русских печей, располагается не внутри дома, а снаружи.
Поскольку она предназначена для приготовления изысканных блюд на свежем воздухе, то и отношение к ней должно быть не менее серьёзным, поэтому, прежде всего, нужно выбрать подходящую схему печи из кирпича. Присутствующие в Интернете множественные фото барбекю из кирпича помогут решить эту проблему.
Прежде всего, необходимо определить место установки. Мангал должен находиться невдалеке от дома. В принципе, можно и подальше, но необходимость бегать туда-сюда за десятки метров от дома к мангалу и обратно носить продукты, воду и топливо, напрочь отобьёт желание устраивать праздники.
Площадка под барбекю обязательно должна быть ровной, потому что это довольно крупное сооружение из кирпича, имеющее большую массу, оно мало чем отличающаяся от традиционной нашей русской печи. Абсолютно все виды печек – сложные инженерные сооружения.
В сущности, печь – это дом огня, и чем ответственнее подойти к её возведению, тем эффективнее будет в ней работать пламя. Барбекю – сложное строение из кирпича, имеющее большую собственную массу, поэтому под него нужно подвести фундамент.
Краткое содержимое статьи:
Закладка фундамента
Под фундамент роется яма глубиной не более полуметра и заполняется гравием примерно наполовину. После этого гравий необходимо хорошенько утрамбовать. В результате получается своеобразная подушка, по периметру которой устанавливается опалубка.
Затем устанавливается арматура. В качестве арматуры могут быть использованы железные прутья или стальная сетка. Арматура ни в коем случае не должна выступать за верхние края опалубки.
После этого в опалубку заливается бетон. Примерно через три дня, после затвердения и высыхания бетона, опалубка убирается. Фундамент будущей печи готов.
Дровяник
Как правило, стационарные барбекю делаются двухуровневыми. Первый уровень, располагающийся непосредственно на фундаменте, представляет собой помещение, в котором складываются дрова, так называемый: дровяник. Наличие дровяника, находящегося, непосредственно, под мангалом, позволяет всегда иметь под рукой необходимый запас сухих дров.
В качестве основного материала используется огнеупорный кирпич, поскольку он не потрескается в процессе эксплуатации печи, для облицовки мангала (если таковая предполагается) необходимо использовать специальный облицовочный кирпич. В качестве связующего раствора используется огнеупорная шамотная глина.
Прежде чем начинать укладывать кирпич на бетонное основание, его необходимо почистить от грязи и пыли, если этого не сделать сцепление кирпичей с фундаментом будет непрочным, поскольку между кирпичами и раствором будет прослойка из пыли и грязи.
После того, как поверхность, на которую предполагается укладывать кирпич будет почищена, её необходимо смочить водой, наложить раствор и выложить первый ряд кирпичей.
Кладка производится общепринятым способом: на ребро и в разбежку. Такой метод позволяет обеспечить повышенную прочность всей конструкции, при минимальном расходовании материала. Таким образом, укладывается примерно десять или одиннадцать рядов, в качестве связующего раствора лучше всего использовать шамотную глину.
Пескоцементная смесь для этой цели не годится, потому что она не сможет противостоять высоким температурам при соприкосновении с открытым огнём.
Портал
Второй уровень печи барбекю – это портал, в котором устанавливается мангал. Расположение портала на втором уровне обусловлено удобством процесса приготовления пищи: человек, стоящий у мангала в полный рост, меньше устаёт. Второй уровень камина барбекю должен начинаться с десятого или одиннадцатого кирпича от основания фундамента. В этом случае, человек среднего роста не будет испытывать никакого дискомфорта в процессе приготовления пищи.
Конечно, каждый человек, самостоятельно взявшийся за её возведение, старается сложить её так, чтобы она подходила именно под его рост, поэтому, принимая решение на каком уровне устанавливать мангал, следует руководствоваться своими индивидуальными предпочтениями.
Закончив кладку дровяника, необходимо отделить его верхнюю границу от второго уровня, где будет располагаться портал. Для того чтобы разграничить между собой дровяник и портал, в качестве перекрытия используется обычный стальной уголок и металлическая решётка, которые должны плотно прилегать к верхним кирпичам. При желании на границе уровней дровяника и портала можно сделать карниз в виде декоративной арки.
Дно портала выкладывается из огнеупорного кирпича, который укладывается на металлическую решётку. Швы между кирпичами плотно заделываются шамотной глиной.
Кирпичи должны плотно прилегать друг к другу, образуя абсолютно ровную, неподвижную поверхность. Затем выкладываются первые ряды задней и двух боковых стенок портала.
Каминный зуб
После укладки двух первых рядов, выкладывается так называемый каминный зуб. Каминный зуб – это задняя стенка портала, выложенная не под прямым углом 90 градусов, а под наклоном примерно 60 градусов. Присутствие каминного зуба способствует сопровождению дыма в нужном направлении, через трубу и препятствует задуванию ветра внутрь портала.
Получить нужный наклон можно, обработав его болгаркой, отпилив от каждого кирпича первого ряда определённую часть под нужным углом. Конфигурация боковых стенок должна соответствовать наклону зуба и составлять с ним одно целое.
Верхний ряд зуба должен располагаться чуть выше арки портала. В таком положении он будет способствовать отводу дыма в трубу, препятствуя его выбросу через арку портала.
Вертел и другие приспособления
Для того чтобы обеспечить максимальную функциональность вашему барбекю из кирпича, оно должно быть снабжено как можно большим количеством приспособлений. Банальное приспособление для приготовления шашлыка не стоит того, чтобы ради него затевать грандиозный в масштабе загородного дома проект.
В процессе кладки очага для пикников неплохо было бы предусмотреть ещё и вертел, на котором можно приготовить целиком небольшого барашка. Нелишним будет и приспособление, на которое можно подвесить казан. Другими словами, печь барбекю должна стать вашей летней кухней, только намного более функциональной.
В процессе кладки боковых стенок портала где-то на уровне четвёртого или пятого кирпича нужно сделать выемки в кирпичах с обеих сторон напротив друг друга.
Для того чтобы они не сместились относительно друг друга, в выемки продевается труба, которая должна находиться там до окончания всех работ. Сегодня красивые печи на даче имеют многие, но вот такая, в которой можно взять и зажарить на вертеле кабанчика – это есть не у многих.
Труба
Затем из огнеупорного кирпича выкладывается труба, в качества раствора, так же используется шамотная глина. В процессе кладки необходимо обеспечивать отсутствие в ней щелей и трещин, своевременно замазывая каждую из них раствором. Соблюдение этого правила обеспечит печи хорошую тягу и убережёт от попадания дыма в глаза.
Труба должна быть достаточно высокой для того, чтобы дым из вашей красавицы не попадал в окна вашего собственного дома, и в окна ваших соседей тоже.
Декоративное оформление
Остались сущие пустяки – декоративное оформление вашего очага. Для декоративного оформления используется декоративный кирпич. Он не огнеупорный, его главная функция – украсить ваш новый очаг.
Обкладывая камины барбекю декоративным кирпичом, следует оставлять воздушную прослойку между огнеупорными и декоративными кирпичами. Огнеупорные и декоративные кирпичи при нагревании расширяются по-разному. Декоративный кирпич со временем начнёт крошиться от частого нагревания. Воздушная прослойка позволить оставлять декоративное покрытие холодным.
Фото барбекю из кирпича
Смотрите также
Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2018 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1landshaftdizajn.ru
Мангал барбекю из кирпича своими руками. Фото инструкция
В нашем руководстве мы расскажем вам как сделать уличный комплекс мангал и печь-барбекю из кирпича самостоятельно. Пошаговая инструкция с фото процесса постройки поможет вам разобраться в деталях самостоятельной кладки этого сооружения.
В итоге у вас должен получится мангал-барбекюшница как представлен на фото ниже.
С чего начать постройку мангала барбекю
Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.
Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.
Инструкции к постройке таких фундаментов вы найдете в нашем разделе «Фундамент«.
Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.
Мангал барбекю из кирпича своими руками. Пошаговая инструкция с фото.
Приступаем непосредственно к кладке мангала.
Рекомендуем сначала выложить первый ряд кирпичей без раствора и оценить, как вписывается ваше будущее сооружение на фундамент. Не забудьте оставлять между кирпичами зазоры в 1 см. А также проверьте диагонали, они должны совпадать.
После этого, можно начинать кладку барбекю. Лицевой кирпич кладется на цементно-песчаный раствор (соотношения цемент-песок 1:3). Для пластичности раствора добавляют известь или специальный кладочный пластификатор из ближайшего строительного магазина. Швы делают размерами 8-10 мм, для этого используют металлический прут, арматуру и т.п. В местах примыкания кирпичей без перевязки, кладка армируется перфорированной лентой, проволокой и т.д.
Делаем кладку со смещением каждого последующего ряда на полкирпича. Для распиливания кирпичей вам понадобится «болгарка» с диском по камню.
Продолжаем выкладывать мангал барбекю.
Не забывайте проверять вертикальность кладки по углам хотя бы каждые 3 ряда. А также, проверяйте совпадение длины диагоналей мангала.
Продолжаем кладку.
После того, как вы сделаете 8 рядов кладки, придет время делать перемычки для мангала и столешницы. Выглядеть они должны так, как представлены на фото ниже.
Сделать такие перемычки можно несколькими способами.
Во-первых, можно скрепить кирпичи металлической шпилькой и раствором.
Во-вторых, можно использовать металлические уголки.
В нашем случае, мы воспользовались вторым способом. Сложили уголки друг с другом в виде перевернутой буквы Т и отпилили половину полки. Вот что получилось.
Уголок берите размером не менее 45х45 мм. Уголок меньшего размера будет прогибаться. Но и не берите слишком большой, чтобы не выступал за края кирпича.
Прорезь в кирпиче делайте с хорошим запасом, чтобы металл при нагреве не разрывал кладку.
Такая полочка не заметна глазу, надежна и красива.
Идем дальше.
Начинаем выкладывать под (низ) мангала. Для топки используем огнеупорный шамотный кирпич. Кладку делаем на готовую огнеупорную смесь из строительного супермаркета из глины и песка. Можно использовать мертель. Швы делаем как можно тоньше, примерно 3-4 мм.
Для опоры низа мангала используем уголки. Не забывайте оставлять по крайней мере 1 см зазора между торцами уголков и кирпичом. Так вы убережете кладку от растрескивания при расширении уголка.
На первый ряд низа топки кладем второй ряд перекрывая все швы первого. Это исключит прогорание швов и попадания углей на дрова в дровнице снизу. Можно, конечно, залить бетонную плиту вместо уголков и первого ряда топки. Но в нашем случае дешевле и быстрее было сделать так.
Если же вы будете заливать бетонное перекрытие, то хватит и одного ряда огнеупорного кирпича для низа топки.
Продолжаем выкладывать стенки мангала.
Кладку лицевого кирпича и топки можно делать как параллельно, так и поочередно. Можно сначала сделать стенки топки, а затем обложить ее лицевым кирпичом.
Важно! Между облицовочным и огнеупорным кирпичом оставляем зазор в 1 см. Топка и облицовка не должны соприкасаться.
Кладем следующие ряды печи барбекюшницы.
Подходим к моменту сооружения топочной арки. Делаем кружало (дуговая конструкция из дерева) и устанавливаем в портал мангала. Затем, выполняем кладку арки, подрезая кирпичи до нужных размеров. В середину верхней точки ставим кирпичный замок. Арка готова.
Обратите внимание! Арка из лицевого кирпича прикрывается изнутри перемычкой из шамотного кирпича. Она кладется на металлический уголок немного выше верха арки, чтобы не была заметна. Выглядит это так.
Арка собрана, продолжаем выводить стенки мангала барбекю.
Не забывайте проверять вертикальность кладки.
Подходим к моменту сооружения дымосборника.
Выводим верх топки и облицовки в один уровень и начинаем выкладывать дымосборник. Кладку делаем из полнотелого кирпича марки не ниже М150. Кладем на цементно-песчаный раствор. Первый ряд кладем заподлицо с внутренней стенкой топки. Остальные ряды кладем со смещением примерно на треть кирпича.
Не смещайте кирпичи больше чем на половину, иначе они будут сваливаться внутрь топки.
Кладку дымосборника выполняем до момента, когда не останется отверстие под дымоход размером 27х27 см с учетом швов. Ваш размер дымохода может отличаться от нашего. В этом случае, делайте дымосборник под размеры вашего дымохода.
Некоторые печники срезают внутренние грани кирпичей, чтобы дымосборник изнутри был гладким. Мы же различий в эксплуатации между гладкой и ребристой внутренней поверхностью дымосборника не заметили. Конечно, это справедливо только, если вы соблюдали правильные пропорции между размерами портала — дымосборника — трубы (о пропорциях читайте ниже).
Так выглядит дымосборник без подрезанных кирпичей изнутри.
Продолжаем кладку трубы. Ее размеры зависят от размера вашего портала мангала барбекю.
После окончания кладки дымохода накрываем его колпаком для защиты топки от осадков.
Мангал он же печь барбекю из кирпича своими руками мы успешно построили! Подождите пока высохнет раствор и можно делать пробный запуск.
Вопросы и советы по кладке мангала барбекю самостоятельно
Здесь мы разберем наиболее часто встречающиеся вопросы по кладке кирпичного мангала (гриль) своими руками и ответы на них.
Какого размера должен быть дымосборник?
Размер дымосборника зависит от размера портала топки. Оптимальное соотношение должно быть не меньше 100-120%. Так в нашей пошаговой инструкции высота портала 6 рядов, а высота дымосборника 8 рядов.
Какой высоты делать трубу?
Высота трубы пропорциональна высоте дымосборника и составляет не меньше 100-120% от его высоты.
Какой диаметр дымохода должен быть?
Сечение трубы дымохода зависит от площади портала топки. Оптимальная площадь дымохода 1/8 — 1/10 площади портала. Крайние размеры от 1/6 до 1/13.
Чем заполнять щель между топкой и облицовкой?
Спереди, вокруг портала можно заполнить щель базальтовым картоном. Остальное пространство нет смысла заполнять. Поэтому его оставляют пустым.
Нужно ли красить металлический уголок в перемычках?
Мы советуем вам хорошо прогрунтовать и покрасить уголки термостойкой краской. Но даже если вы этого не сделаете, ничего страшного не произойдет. Срок службы не крашеного уголка будет достаточным.
Мангал (гриль) — барбекю из кирпича своими руками. Пошаговая видео инструкция.
o-remonte.com
Делаем мангал и барбекю своими руками из кирпича. Самый простой и недорогой кирпичный мангал с фото
Доброго всем времени суток!
Сегодня мы поговорим о том, как на своем дачном участке поставить мангал. Не переносной металлический, а кирпичный стационарный. Чем хорош такой мангал? В первую очередь дизайнерскими качествами. Выполненный не только в оригинальной форме, но даже в простом исполнении, он привнесет на ваш дачный участок элемент ландшафтного дизайна и станет местом комфортного отдыха.
Пошаговая инструкция кирпичного мангала
Итак, мы решили построить мангал из кирпича. Что нам для этого необходимо? Начнем с инструментов и материалов. В первую очередь, раз у нас кирпичный мангал, значит нам нужен будет кирпич. Поскольку мы строим своего рода печь, следовательно понадобится специальный печной, или шамотный кирпич. Это огнестойкий кирпич, выдерживающий большие перепады температур. Раствор для кладки кирпича представляет собой смесь глины с песком, предварительно замоченная. Для мангала, поскольку он стационарный необходим будет фундамент. Для его изготовления нам потребуются цемент, песок, доски для опалубки, арматура, камни и щебень. Для скрепления дополнительных элементов надо приготовить металлические уголки, решетки, различные задвижки и лист железа.
Что касается инструментов, то здесь будут необходимы лопата, мастерок, ведра, корыто для раствора.
Количество кирпича зависит от того проекта, который вы нарисуете сами, или найдете уже готовый. Ниже приведено несколько вариантов мангала из кирпича.
Если вы не хотите заморачиваться со сложными схемами своего сооружения, а просто хотите поставить достаточно несложный мангал, то следующая схема, возможно, окажется подходящей.
Делаем фундамент
Фундамент мангала должен быть ровным, для чего можно воспользоваться строительным уровнем. Так же для гидроизоляции необходимо будет использовать рубероид
Исходя из размеров мангала в проекте, вырываем яму. Дно этой ямы выкладываем камнем с щебнем и устанавливаем опалубку. После этого заливаем яму бетонной смесью (если кто не помнит ее пропорции из цемента и песка равны 1:3), при этом укладываем армирующую сетку.
А пока бетон стынет, можно приготовить глиняный раствор для кладки. Для этого в специальной таре (бадья, бочка) на неделю замачиваем глину. Периодически ее перемешиваем и при необходимости добавляем воду. После этого насыпаем песок. Что бы проверить качество раствора необходимо немного глины смешать с сухим песком, затем скатать смесь в жгут диаметром 1 см. Если он не потеряет формы, не растрескается или растечется, то все нормально.
После того, как бетон полностью застыл, можно приступать к кладке кирпича.
Кирпичная кладка
Кладку начинаем с возведения трех опорных стенок – две боковые и одна задняя. Если вам необходим сквозной вариант конструкции, то заднюю стенку можно не делать.
Ниже на рисунках показана порядовка кирпича.
При необходимости, в мангале можно сделать отделения одно для жарки, а другое для посуды. Для этого, в опорной части устраиваем полости, поставив еще одну промежуточную стенку в полкирпича.
После того, как выложили все стенки, перекрываем их бетонной плитой. Для этой цели используем плиту OSB подходящего размера. Устанавливаем ее снизу таким образом, чтобы после застывания бетона можно было спокойно извлечь опалубку. Сверху ставим квадратную рамку из обрезной доски, высота которой равна толщине заливаемой плиты.
Кладем на OSB плотный полиэтилен и заливаем ее раствором толщиной слоя в 1-2 см. После этого укладываем четыре арматурных стержня диаметром 12-14 мм и заполняем всю опалубку мелкозернистым бетоном (фракция щебня 0,5-1 см).
Как только эта плита застыла, кладку мангала продолжаем согласно тем же порядовкам.
Далее, монтируем жаровню. Для ее основы можно взять прутья или уголки из металла. Если есть уже готовая подходящая решетка, то можно использовать и ее.
Оптимальная высота топки составляет 10 кирпичных рядов или порядка 0,7 м. Дно топки необходимо обработать листовым металлом. На верху сооружения необходимо сделать бетонное перекрытие с 1 рядом кирпича.
Вообще, вариантов простого мангала достаточно много. Можно даже не заморачиваться с растворами, а просто составить кирпичи друг на друга, как на рисунке ниже:
Но если вам хочется дизайна, то можно предложить и такие модели.
Мангал из кирпича с печью под казан. Порядовка кирпича
Еще один вариант мангала, который можно поставить у себя, это мангал, у которого добавлена печь под казан.
Имеется ввиду, что рядом с мангалом устанавливается традиционная печь под казан. Обе эти конструкции являются отдельными, но для эстетичности и придания вида единого целого, между ними делается соединяющий шов.
Порядок строительства такого мангала является аналогичным, как в предыдущем варианте. Только добавляем установку печи под казан.
Начинаем весь процесс с укладки первого ряда без использования глиняно-песчаного раствора. Для этого вначале выкладываем все угловые кирпичи, которые должны образовать прямоугольник. Между этими кирпичами натягиваем шнурок. Далее кладем кирпичи первого ряда и проверяем правильность кладки. С этой целью измеряем диагонали образованного прямоугольника, если они равны, то выкладываем кирпичи на раствор. Если же нет, то проводим корректировку кладки. Выкладываем кирпичи первого ряда на раствор, толщина швов должна быть равной3-4 мм.
Ну а дальнейшая кладка проводится согласно выбранной порядовке. Ниже приведено несколько примеров такой порядовки, которые вы можете использовать для своего строительства.
Установка печи под казанок включает в себя следующие этапы.
Кладка 1-го ряда.
Кладем полностью красный кирпич. Начинаем с целого кирпича. Далее применяем этот метод к каждому нечетному ряду.
Кладка 2-го ряда.
По периметру кладется красный кирпич, а в середине — шамотный. Ряд начинается с половинки кирпича. Так же делается и со всеми другими парными рядами. Второй ряд будет являться дном топливника. В первых же двух рядах оставляем место для зольника, куда встраиваем в кладку дверку этого зольника.
Кладка 3-го ряда.
Делается сплошной, за исключением пространства над зольником. Здесь устанавливается колосник. Для этого в кирпиче третьего ряда вырезаем пазы. Кроме того, этим же рядом перекрываем и фиксируем еще и дверку зольника.
Кладка 4 и 5 рядов.
Кирпич укладывают таким образом, чтобы получились отверстия под дверку топки и под дымоход. Печку делим на две части. Одна станет внешней стенкой печки, а вторая будет ее центральной частью. Между ними делаем небольшое пространство. Центральная часть делается в виде квадрата с кругом посередине, который является топкой.
Центральная часть выкладывается из шамотного кирпича. Фиксируем дверцу топки.
Кладка 6-го ряда.
Делаем все так же, как и при кладке предыдущего ряда. Единственно, перекрываем наружное отверстие для дымохода. Кирпич должен перевязывать швы предыдущего ряда.
Кладка 7-11 рядов.
7-й ряд перекрывает дверку топки. В 9-м ряду надо сделать отверстия, через которые будут выходить дымовые газы. В 11-м ряду делаем циркуляционное отверстие в передней части горнила. Далее кладем 12-й ряд и крепим на нем плиты с отверстием под казанок.
Кирпичный мангал с крышей своими руками чертежи и фото
Порой, приготовляя вкусный шашлык на своем дачном мангале, вам все действо портит неожиданный дождь. Естественно возникает вопрос, о необходимости поместить мангал под крышу.

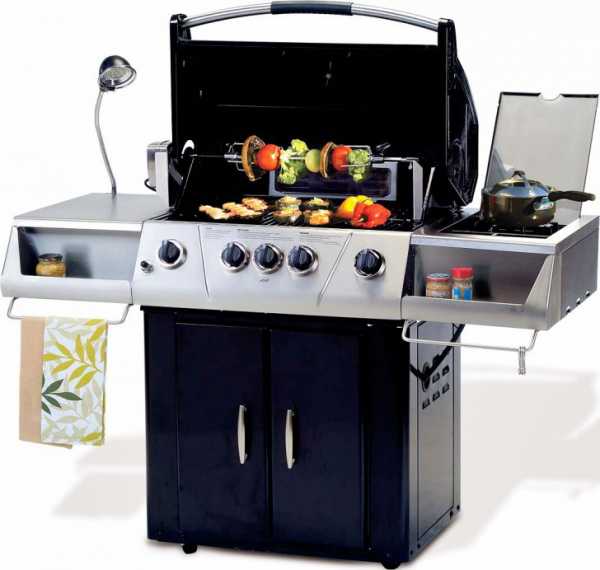

Надо отметить что имеется много заводских конструкций таких мангалов. Одна из них представлена ниже.
Но это, как видите, полностью металлический мангал, а мы строим кирпичный. Самый простой и вполне естественный вариант, это поставить навес. Ниже приведено несколько вариантов таких навесов.
Если вы задумали делать мангал с крышей, то чертеж самого мангала лучше всего делать сразу с таким сооружением. Конечно, можно сначала соорудить сам мангал а уж потом к нему пристраивать навес.
Выбор материала для навеса – важный шаг. Для самой крыши лучше всего подойдут такие материалы, как металлочерепица, сотовый поликарбонат или шифер. Боковины навеса можно собрать из металлических труб сечением 30х30х1,5 мм или 40х40х1,5 мм
В целом, навес изготовить несложно, главное подойти к этому вопросу творчески и все получится
А напоследок, два видео, в которых показано, как самому сделать кирпичный мангал.
Удачи вам в вашем строительстве и вкусных шашлыков!
Автор публикации
0
Комментарии: 0Публикации: 136Регистрация: 14-09-2016leadinlife.info
Мангал из кирпича своими руками – пошаговая инструкция с фото и чертежами
Собственный стационарный мангал из кирпича является заветной мечтой практически каждого владельца частного дома или дачи. Построив такой своими руками, не нужно будет с тоской смотреть на старое ржавое сооружение, которое хочется спрятать подальше сразу после приготовления барбекю. Сделанные из кирпича мангалы обладают презентабельным внешним видом, являясь самостоятельным функциональным строением, которое объединяет вокруг себя различные элементы зоны отдыха в ландшафтном дизайне.
Кирпичный мангал представляет собой капитальное строение, имеющее жаровню с бортиком, вытяжку и ниши для хранения аксессуаров для приготовления пищи, хранения дров и сбора отходов. Порядовка этого сооружения может быть самой разнообразной в зависимости от его ширины и высоты. Чтобы сложить мангал так, чтобы он исправно прослужил не одно десятилетие, нужно грамотно спланировать его конструкцию и не спеша, поэтапно выполнить процесс строительства.
Содержание статьи:
Проектирование работы
Сначала нужно выбрать место, где будет возведен мангал из кирпича своими руками. Оптимальным вариантом будет решение поставить его рядом с летней беседкой. Являющийся продолжением этого строения мангала из кирпича, фото которого представлено в галерее (в последней части статьи), позволяет максимально удобно и комфортно доставлять готовые блюда к столу.
Не стоит устанавливать кирпичные стационарные мангалы под деревьями, рядом с деревянными постройками и прочими объектами, которые легко возгораются. Даже если обложить вокруг них тротуарную плитку, то при сильном ветре случайная искра может стать причиной пожара. Строить мангал своими руками нужно на достаточном удалении от забора, чтобы на продукты не летела пыль от проезжающего мимо автотранспорта.
Проектирование следует начать с составления схемы участка. С ее помощью можно подобрать оптимальное место для строительства. На рисунке указываются такие вспомогательные сооружения, как разделочные и обеденные столы, навесы и козырьки, дровяники и мангальницы.
Кликните для увеличения схемы
Планируя размеры топки, не следует гнаться за рекордными габаритами. Вполне достаточно длины 60-80 см и ширины 45-50 см. Этого вполне достаточно, чтобы уложить десяток шампуров с мясом или пару решеток барбекю. Большой объем топки приведет к излишнему расходу топлива и сильному жару, который усложнит процесс приготовления пищи. Оптимальным форматом для стационарного очага является соотношение 4 кирпича по ширине, 2 по глубине и 8-10 (до топки) по высоте.
После того как выбрано место для барбекю, составляется проектная документация этого сооружения.
Необходимо подготовить такие расчеты:
- размеры и конструкция фундамента;
Нажмите для увеличения
- кладочные чертежи стенок и дымохода;
Кликаем для увеличения чертежа с размерами
Увеличение по клику
- порядовка кладки по секторам;
Нажмите на порядовку для увеличения
- описание всех этапов работы;
- расход материалов и смета строительства;
- перечень необходимых инструментов и оборудования.
Вот вам ещё схема простого кирпичного мангала
.
После проверки всей технической и расчетной документации составляется пошаговая инструкция, которой нужно будет придерживаться, возводя мангал из кирпича своими руками, видео урок в этом хорошо поможет.
Инструменты и материалы для строительства
Чтобы выложить такое специфическое сооружение, как стационарный мангал, потребуется внушительный комплект строительного имущества.
Что касается инструментов, то необходимо иметь:
- мастерок;
- штыковую и совковую лопату;
- болгарку;
- перфоратор с набором буров и миксером;
- рулетку;
- заклепочник;
- шуруповерт;
- строительный уровень;
- сварочный аппарат;
- плоскогубцы.
Кладка мангала из кирпича выполняется из таких материалов:
- огнеупорный красный кирпич;
- гончарная глина;
- шамотный кирпич;
- щебень;
- песок;
- цемент;
- тротуарная плитка;
- оцинкованное железо;
- арматурные пруты;
- стальной уголок;
- речная галька.
Строительство мангалов целесообразно проводить в теплое время года при сухой погоде, когда грунт статичен и не подвержен подвижкам и усадке.
Обустройство надежного фундамента
Даже небольшой очаг может весить более тонны. Это предполагает обустройство прочного и надежного основания, чтобы исключить проседание и деформацию мангала. Особо внимательно нужно подходить к этому вопросу в районах с холодным климатом, где глубина промерзания грунта составляет от 1 м и более. Руководство по строительству в таких условиях предполагает заложение фундамента ниже точки промерзания.
Основание обустраивается с такой последовательности:
- Проводится разметка на местности. Габариты фундамента берутся на 10 см шире мангала по всем сторонам. Снимается верхний слой грунта на глубину 15 см. По углам котлована выкапываются ямы глубиной ниже точки промерзания.
- Собирается стальной каркас, представляющий объемную конструкцию из вертикальных и горизонтальных фрагментов. Закрепление арматуры проводится с помощью сварки.
- В котлован устанавливается опалубка. Непосредственно перед заливкой она обильно смачивается или покрывается целлофаном. Это необходимо для того, чтобы из раствора не уходило цементное молочко.
- Изготавливается бетон. Для этого берутся цемент, песок, щебень и вода в пропорции 1:3:7:5. Заливка должна проводиться непрерывно, чтобы основание вышло монолитным. Раствор тщательно выравнивается.
Рекомендуется накрыть фундамент полиэтиленом и ежедневно смачивать его для предотвращения появления трещин. По технологии укладки бетона он должен простоять в покое не менее 3 недель. Только после этого допускается снимать опалубку и начинать выкладывание очага.
Выкладывание кирпичного мангала с фотогалереей и видео
Кирпичные мангалы своими руками строятся двумя способами: сборкой «на сухую» и с использованием цементного раствора.
В первом случае сначала делается опора, поверх которой ложится цементная плита. Далее укладывается бортик. Поскольку между камнями остаются небольшие щели, то они будут играть роль поддувала. Возникает вполне логичный вопрос по обустройству дымохода. Он необходим для того, чтобы избавить повара и гостей от едкого дыма при приготовлении жаркого. Решить эту проблему можно просто — путем изготовления съемного короба. Он делается из жести и прикрепляется заклепками к раме из стального уголка без жесткой фиксации с кирпичом. Однако такая порядовка не отличается надежностью и долговечностью.
Целесообразно построить капитальное сооружение, которое прослужит нескольким поколениям владельцев недвижимости.
Возведение постоянных мангалов проводится в такой последовательности:
- На фундаменте размещается первый ряд кирпичей. Выложенные камни выравниваются по его площади и подрезаются. Для этого используется молоток или болгарка с алмазным диском.
- После подгонки первого ряда начинается возведение опорных стенок. При необходимости между ними делаются простенки и устанавливаются полки из асбоцемента. Раствор для кладки замешивается из цемента и песка в пропорции 1:3.
- Стенки перекрываются железобетонной плитой. Ее можно сделать самостоятельно, залив положенную поверх них панель из ГКЛ или ОСП цементным раствором с включением прутов арматуры.
- Поверх застывшей плиты из шамотного кирпича выкладывается топка, в которой предусматривается место под ящик для углей и пепла.
- Обустраивается дымоход. Делается он из кирпича или нержавеющей стали. К дымоходу крепится вытяжная труба с закрепленным на ней козырьком от дождя.
- Вот вам ещё одна порядовка для наглядности
Порядовка увеличивается при клике
.
Для того чтобы делать красивые и долговечные мангалы из кирпича, видео будет хорошим подспорьем в предстоящей работе, на нём есть пошаговая инструкция и много важных рекомендаций от мастера. Сотрите внимательно, так как очень много нюансов, которые надо учитывать и видеть сразу.
Ну, и фотогалерей с абсолютно разными дизайнами. Каждое фото увеличивается при клике.
Просушенный очаг обкладывают речной галькой или рваным камнем. Крепление облицовки осуществляется на раствор, изготовленный из глины и промытого песка. Пока мангал сохнет (для этого нужно 2-3 недели), вокруг него можно уложить тротуарную плитку. Для защиты повара от дождя и солнечных лучей над очагом целесообразно соорудить небольшой навес из стальных труб и металлопрофиля.
mangalka.com
