Мангал кирпичный уличный – Барбекю из кирпича — 88 фото лучших решений оформления 2017 года

Уличный мангал из кирпича — Всё о кирпиче

Мангал из кирпича своими руками

Мангал из кирпича – специальная жаровня для приготовления шашлыка, построенная из кирпича. Основательный мангал из кирпича часто более функционален и используется как гриль и барбекю, нередко на нем готовят и иные блюда, даже просто разогревают еду. Это еще и интересный арт-объект на загородном участке. Вокруг такого сооружения приятно собираться большой компанией.

Как выбрать место?

• Не стоит забывать, что данное сооружение – объект повышенной пожароопасности. Его не следует располагать рядом с домом, деревянными и иными легковоспламеняющимися хозяйственными постройками.
• Постройка не должна находиться слишком далеко от места отдыха. Идеальный вариант – возле беседки или недалеко от летней кухни. Можно поставить широкий навес, который не только защитит мангал из кирпича от осадков, но и накроет пару скамеек и стол.
• Обязательно обустройте площадку. Рядом не должны находиться клумбы или грядки, поскольку трава от высокой температуры просто пожухнет. Следует продумать удобный подход, а лучше несколько. Рядом не должны располагаться туалет и мусорные контейнеры.
• Если ветер постоянно дует в одну сторону, проследите, чтобы дым не попадал в окна жилых домов.

Что нужно для строительства?

Наилучший материал для постройки – шамотный кирпич (печной). Он выдерживает большие перепады температуры и не разрушается. В качестве раствора для кладки использовать глину с песком. Но она требует предварительного замачивания.

Для уличного мангала из кирпича понадобится хорошее основание, а значит потребуется строительный материал для фундамента (цемент, песок, бутовый камень, фанера или доски для опалубки, арматура, камни и щебень).

Также понадобятся металлические уголки, решетки, задвижки, лист железа. Если планируется сделать ниши и рабочую область, то понадобится столешница из камня, дверцы могут быть из дерева или металла.

Из инструментов необходимы:

• лопата;
• мастерок;
• уровень;
• ведра для растворов;
• бетономешалка или корыто;
• дисковая пила.

Обязательно разрабатывается проект или берется уже готовый. По нему не только удобно выполнять работы, но и рассчитывать нужное количество материалов. Небольшой запас никогда не помешает, но и большие излишки ни к чему.

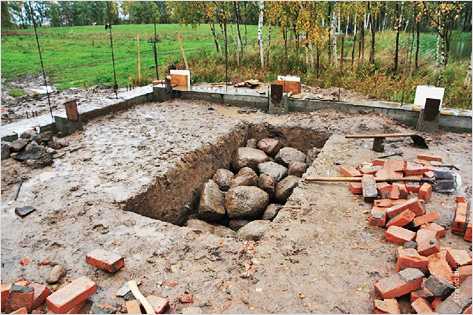

Заливка фундамента

Стационарному мангалу из кирпича требуется фундамент:

• Необходимо вырыть яму в соответствии с размерами проекта.
• Дно ямы выложить бутовым камнем с щебнем, устанавливается опалубка (ее лучше увлажнить).
• Далее яма заливается бетонной смесью из цемента и песка в пропорции 1:3, но слоями и укладкой армирующей сетки. Арматура ни в коем случае не должна лежать на дне ямы. Если яма небольшая, а стены получились ровные, то опалубка не нужна.
• Сверху фундамент накрывается рубероидом или обычной пленкой.
• Когда стоит жаркая погода, то для равномерного высыхания основание рекомендуется иногда взбрызгивать водой. Чтобы бетон схватился и просох, понадобится 1-2 недели. Кладка кирпича осуществляется только после полного застывания фундамента.
• За это время можно подготовить глиняный раствор. В бадье необходимо замочить глину на неделю, периодически помешивая и подливая воду при необходимости. Затем добавить песок. Хороший раствор по консистенции напоминает густую сметану, он должен легко браться руками и не растекаться.
• Проверить качество раствора легко. Для этого смешайте небольшое количество глины с сухим песком. Скатайте ее в жгут диаметром 1 см. Он не должен потерять форму, растрескаться или растечься.

Кладка кирпича

За день до кладки кирпич рекомендуют полить водой или опускать в нее на 20-30 секунд непосредственно перед укладыванием. Это обеспечит лучшее сцепление, а сам материал не заберет влагу из глины.

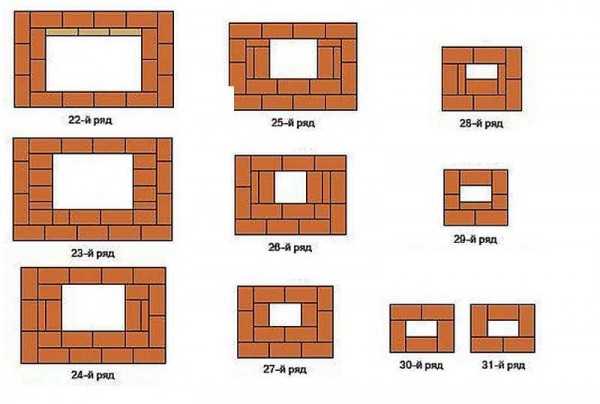

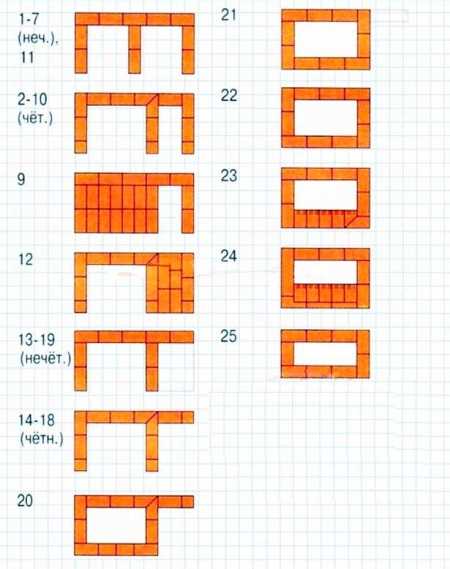

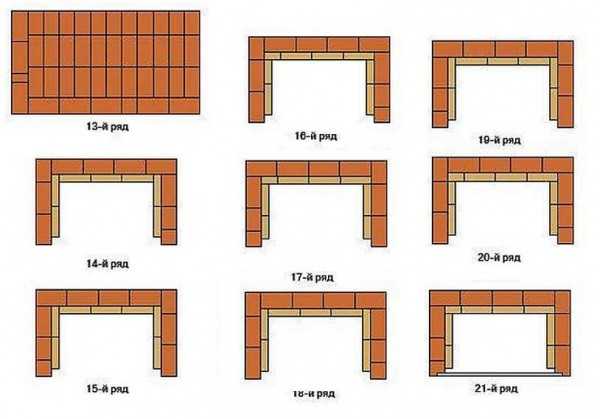

Порядовка кирпичного мангала приведена на следующем рисунке. Если Вы хотите сами нарисовать порядовку, то удобнее всего это делать на листочке в клетку.

Самый простой способ кладки для мангала из кирпича – каждый ряд сдвигается на полкирпича то в одну, то в другую сторону. Начинать кладку цоколя следует с углов к центру по заранее отмеченным линиям. Через каждые 3 ряда делать проверку уровнем и отвесом, а также класть армирующую сетку.

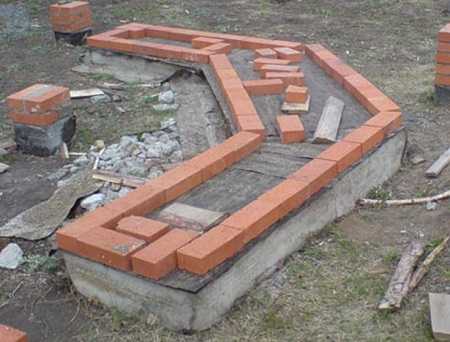

Первый ряд кладки, как и второй, делаются сплошным. Цоколь может иметь разную высоту, в зависимости от проекта, и несколько отделений, в которых удобно хранить дрова, древесный уголь, какую-нибудь утварь и т.д.

Далее переходим к кладке топливника (центральная часть).

Для жаровни можно использовать заранее отлитое бетонное основание с армированием или выложить его из кирпича.

Если топливник планируется арочный, то используется кружало. Между кирпичами оставляется зазор в 1 см. Лучше всего для этого использовать щепки. Так можно равномерно распределить кирпичи. Только после этого пространство сбрызгивается водой и заполняется раствором. Кружало оставляется на 1-2 дня.

Сверху топливник накрывается железобетонной балкой или железным уголком. На перемычку сверху выкладывается еще 1 ряд из кирпича.

При кладке рекомендуется оставлять небольшие щели, это позволит воздуху проникать, и горение будет лучше.

Если мангал из кирпича планируется использовать и как барбекю, то заранее нужно подумать о месте установки решетки. Для этого делаются небольшие выступы. Сама решетка размещается на стержнях арматуры, вделанных в стены постройки. Можно сделать несколько выступов, чтобы иметь возможность располагать решетку на разных уровнях.

Далее кладутся ветровые стены и делается дымосборник. Труба крепится на опорные колонны и постепенно сужается. Это самая простая конструкция. А чтобы защитить ее от попадания осадков, над ней устанавливается металлический козырек.

В простых схемах мангалов из кирпича труба может вообще отсутствовать, как и ветровые стены.

Отделка и навес

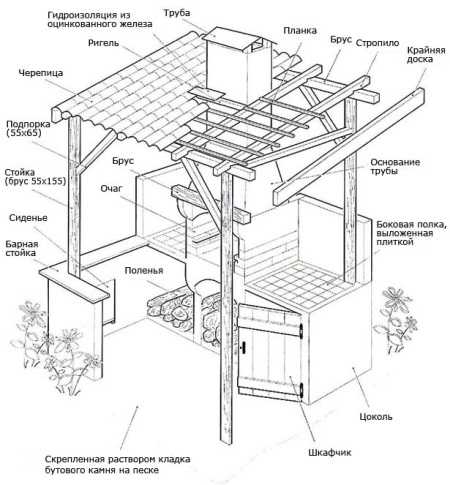

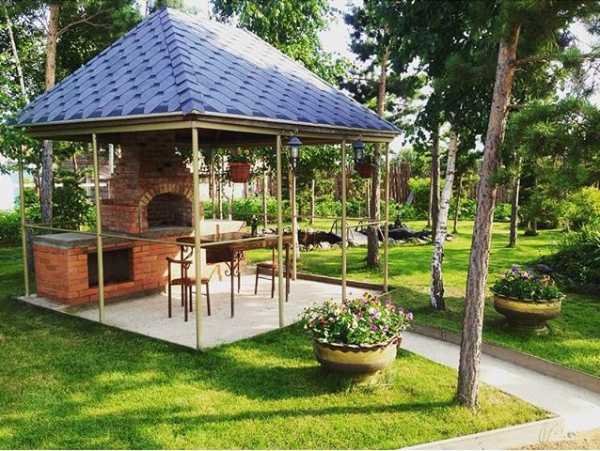

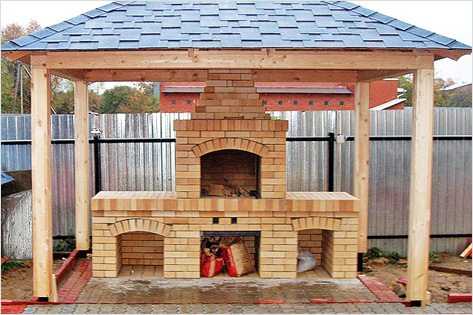

Чтобы постройка прослужила как можно дольше, необходимо соорудить навес.

• общим и накрывать всю зону отдыха;
• находиться непосредственно над мангалом.

Для этого под столбы навеса делаются бетонные основания или закрепляются к цоколю. Опоры могут быть металлические или деревянные. В последнем случае по правилам пожарной безопасности они обязаны отстоять от сооружения не менее чем на 16 см и обработаны специальными антисептиками.

Крыша для навеса выполняется абсолютно из любого материала. Но если она будет сочетаться с кровлей дома и иными хозяйственными постройками, то мангал из кирпича гармонично впишется в общий ландшафт.

Сооружение можно оставить в том виде, какое оно есть, лишь слегка пройдя шлифовальной машиной. Можно покрыть специальными красками для кирпичных печей. Интересно смотрится отделка из декоративного камня. Также можно использовать специальную штукатурку.

Еще использовать различные элементы декора не только на самом мангале, но и на дверцах встроенных шкафов, полках и т.п.

Посмотрите следующее видео, где наглядно показан процесс постройки мангала из кирпича.

Проекты, схемы и чертежи

Существуют множество готовых проектов мангалов из кирпича, различных по уровню сложности исполнения, затрат и декоративным вариантам. Можно разработать свой собственный чертеж на основе уже существующих схем.

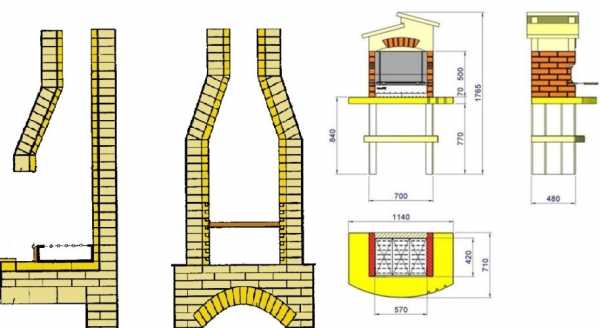

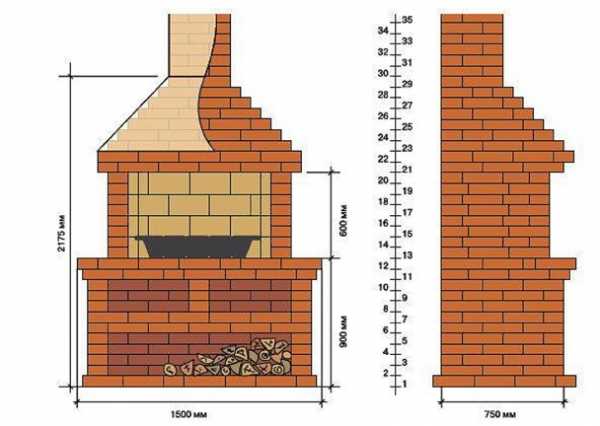

Представляем схему мангала, по которой несложно построить мангал из кирпича своими руками.

Обычно высота от земли до жаровни определяется как расстояние от уровня кисти руки до пола. Если хозяин высок ростом, то и топка будет находиться достаточно высоко. Ширина жаровни не превышает 30 см, иначе стандартный шампур просто в нее упадет. В длину чаще всего она не превышает 1 м, из расчета на 10 шампуров.

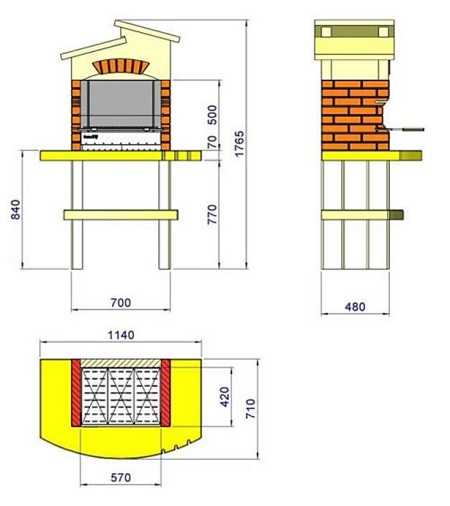

Можно построить мангал из кирпича своими руками по следуещему чертежу.

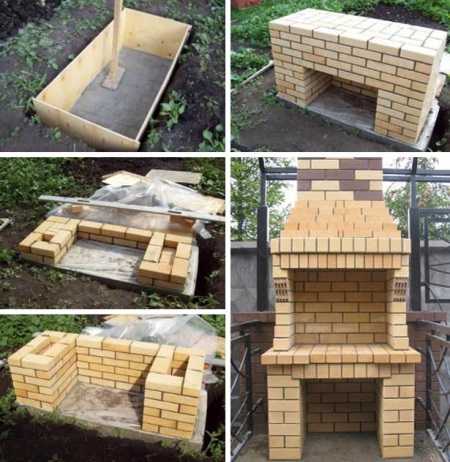

Еще один чертеж и реальное фото к нему, пошаговая инструкция по строительстве мангала из кирпича.

Возводим уличный камин-мангал из кирпича своими руками

Хороший отдых на даче предполагает хорошую компанию, замечательную погоду и, конечно же, шашлычок, приготовленный своими руками.

Для его приготовления естественно можно использовать временные сооружения или походный мангальчик, но лучшим выходом будет соорудить на даче стационарное уличное барбекю из кирпича.

Выбираем место и тип нашего мангала

Где поставить мангал

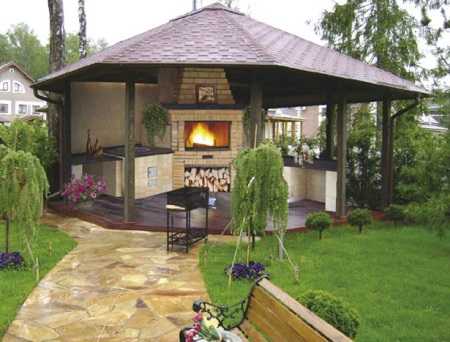

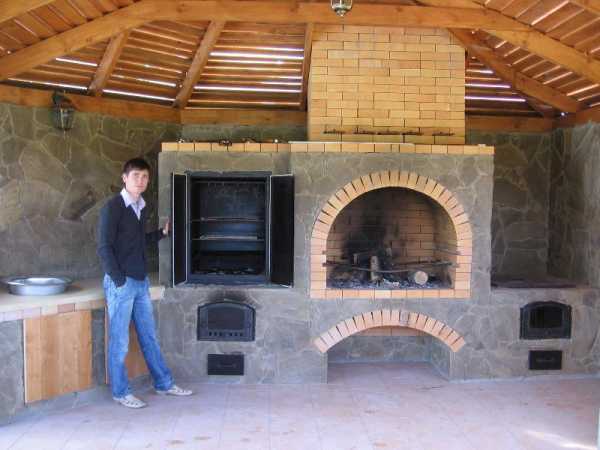

Мангал на улице может стать полноценной кухней

Декорируем зеленью, как на фото

Соорудить барбекю во дворе вашей дачи — задача хоть и трудоемкая, но достаточно простая. Прежде всего, вам необходимо определиться с местом под нее. Для этого подойдет практически любое пространство, но желательно, чтобы оно находилось подальше от гаража и любых деревянных сооружений. Как бы там ни было, барбекю предполагает открытый огонь, а это опасно.

Уличные барбекю из кирпича чаще всего сооружают около одной из стен дома или пристраивают к беседке. Таким образом, вы убиваете сразу двух зайцев — можете находиться под защитой беседки и в комфорте готовить шашлыки. В тоже время, вы можете сэкономить материалы на изготовление навеса, так как с одной стороны у вас будет надежная опора для него.

Если же вы хотите построить мангал отдельно стоящим, то советуем вам напротив него посадить несколько высоких кустов или создать живую изгородь. Такое декорирование придаст вашему сооружению особый шарм.

Какой лучше построить мангал

Вы сможете найти огромное количество вариантов всевозможных открытых и закрытых каминов, барбекю и мангалов. Есть даже образцы с возможностями использования духовки. Мы рассмотрим небольшие уличные мангалы из кирпича — своими руками, соорудить которые не составит хлопот.

Размер, имеет ли значение

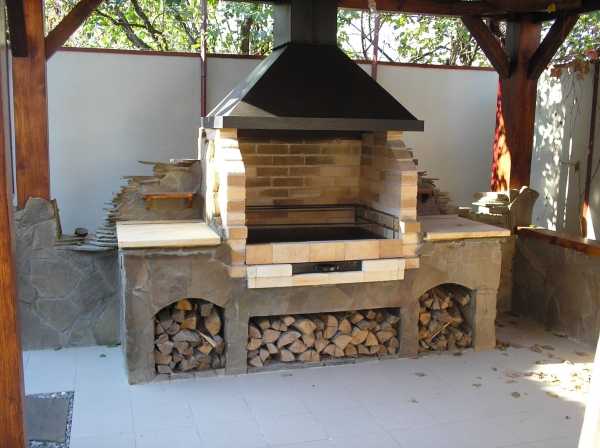

Мангал с дымоходом

Для определения оптимальных размеров, согните руки в локтях и представьте себе, что держите шампура. Отметьте эту высоту, именно она является оптимальной для вас.

Для определения ширины мангала исходим из того, что на шампур мы насадим 6 – 8 кусков мяса, это где то 25 см. Делаем с небольшим запасом и получим 30 – 35 см.

Длину мангала выбираем из количества шампуров, которые мы одновременно сможем положить в него. На один шампур с мясом для не соприкасающейся установки необходимо около 10 см. То есть, если нам необходимо одноразово приготовить 7 шампуров, то достаточно длины в 70 см.

Также стоит определиться закрытый или открытый будет мангал. С трубой, конечно, удобнее — дым точно не будет мешать приготовлению. Кроме того закрытая печь более удобна при изменениях в погоде.

В тоже время открытый мангал проще в строительстве и цена его значительно ниже. В общем, тут выбор за вами.

Из какого материала построить мангал

При выборе материала, прежде всего, учтите, что материал должен быть огнеупорным (используйте, например, огнеупорный шамотный кирпич ). Поэтому двойной силикатный кирпич М 150 или другой не жаропрочный кирпич для этого не подойдет.

Можно использовать камень, но также не какой-нибудь. Ведь в печи процесс нагревания и остывания происходит достаточно часто и далеко не каждый материал сможет выдержать такое.

Для проверки жаропрочности камня советуем разжечь хороший костер и положить изделие туда, если после прогорания костра на нем нет следов разрушения, то можете его смело использовать.

Оптимальным решением для строительства камина является печной кирпич. Его укладка в отличие от камня достаточно проста и не требует специальных навыков.

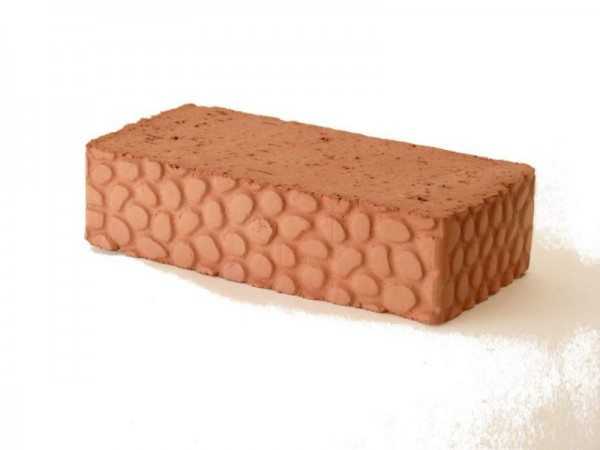

Печной кирпич с декоративным узором – дополнит уникальность вашего изобретения

Для кладки кирпича лучше использовать раствор с содержанием глины. Для этого ее лучше замочить на два дня, после такого действия она будет более пластична.

Строим мангал

Основные правила сооружения стационарного мангала из кирпича

Создание фундамента

Создание фундамента во много зависит от типа печи, который вы выбрали. Если вы отдали предпочтение закрытой конструкции, то она может потребовать достаточно массивного фундамента. Если же вы выбрали более легкую, открытую конструкцию, то вам достаточно будет небольшого ленточного фундамента.

В дальнейшем мы опишем создание капитального фундамента, как более сложного.

1. Для начала необходимо выкопать яму, ее размеры будут зависеть от размеров вашей печи. Глубина ямы должна быть большей, чем глубина промерзания грунта в вашем районе.
2. Насыпьте в яму песок ровным слоем. Толщина слоя должна быть около 10 см.
3. Выполните опалубку. Это можно сделать из досок или фанеры приемлемой прочности.
4. Теперь для уменьшения расхода раствора можно добавить камень, строительный кирпич или его отходы. Делать это необходимо слоями. Чтоб происходило полное схватывание камней с раствором.

Примечание!
Нельзя насыпать полную яму камня и поливать раствором сверху.
Так не произойдет схватывание нижних слоев, и итог будет, мягко говоря, не качественный.

Создаем фундамент для мангала

1. В процессе заливки крайне желательно выполнить армирование. Для этого примерно через два равных промежутка положите армирующую сетку. Сетка с ячейкой 15х15 см для этого подойдет идеально.
2. Очень важно чтобы фундамент у вас получился ровным. иначе дальнейшее строительство усложнится.

Выкладываем мангал

Выкладывая уличный мангал из кирпича своими руками, не стесняйтесь пользоваться уровнем и отвесами. Как говорится, «семь раз отмерь — один раз отрежь». Особенно если у вас нет должного опыта укладки кирпича. Ведь даже небольшое отклонение в каждом ряду может сделать вашу конструкцию не устойчивой.

Ряды необходимо укладывать с образованием «Т» — образных стыков, то есть каждый последующий ряд на полкирпича должен отличаться от предыдущего. При необходимости обрезания кирпича используйте болгарку.

Перед началом укладки инструкция советует положить слой гидроизоляции на фундамент.

Теперь приступаем непосредственно к постройке печи.

Через 6 рядов выполняем перекрытие

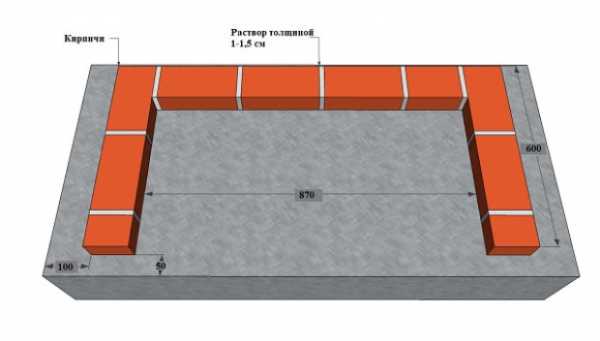

1. Очень важно правильно положить первый ряд. Для этого вымеряйте его полностью и еще раз вымеряйте.
2. Последующие слои также кладем по уровню и откосу .
3. После шестого ряда выполняем перекрытие. Его лучше выкладывать двумя слоями.
4. Теперь укладываем еще три слоя. Это наша зона жарки, поэтому между кирпичами оставляем небольшое расстояние для поступления воздуха.

После перекрытия укладываем еще три ряда

1. Наш открытый мангал готов. Если вы собираетесь строить закрытый мангал с дымоходом, то дальнейшую кладку производим по чертежам.

Отметим, что если вы выполняете топочную часть аркой, то укладку выполняйте на арку, выполненную из металла.
После укладки последнего камня, который является распорочным, и высыхания раствора — металл можно будет снять.

Выполнение арки топочной части

1. Последним этапом является затирка и штукатурка конструкции. Кроме того для большей красоты и долговечности можно покрыть ее лаком.

Декорирование мангала

Последним этапом является декорирование мангала. Это, конечно, не обязательное условие, но данная процедура может придать пикантность и украсить вашу печь. Для декорирования хорошо подходит камень, железо и доска. Только будьте внимательны, используя доску, дабы она потом не загорелась.

Камнем можно украсить нижнюю часть мангала, а можно из них соорудит ножки для столика около печи. Металл вам пригодится для создания щипцов, без которых просто не обойтись при раскладке углей.

Если очень захотеть… ну, дальше вы знаете!

Строительство стационарного мангала из кирпича на вашем дачном участке не только упростит процесс приготовления мяса, но и облагородит ваш участок. Именно это место может стать местом встречи ваших родных и друзей, поэтому построить его просто необходимо и только качественно. Поможет вам в этом видео в этой статье.

Уличный мангал из кирпича своими руками

При строительстве уличного мангала из кирпича требуется правильно подобрать материалы для работы. Если выполнять работу по технологии, то сооружение будет прочным и долговечным. Такой мангал достаточно легко возвести под навесом, чтобы приготовление шашлыка даже во время дождя стало максимально удобным занятием. Как построить уличный мангал своими руками читайте в этой статье.

Необходимый инструмент и материалы

До начала работ желательно обзавестись такими инструментами:

• Лопатой.
• Молотком.
• Бетономешалкой (можно обойтись без нее и замесить бетон вручную). Читайте также Бетон: как приготовить своими руками
• Уровень.
• Пила.

Из материалов потребуется правильно подобрать кирпич. Для его выбора нужно учесть, что в месте расположения жаровни желательно применять красный керамический кирпич.

Красный огнеупорный кирпич способен выдерживать частое изменение температурных режимов.

А вот нижняя часть мангала, которая выполняет опорную функцию, делается из любого материала. Если кирпич не новый и обладает непривлекательным видом, то его можно покрыть слоем шпаклевки.

Также из материалов потребуется:

• Щебень.
• Цемент.
• Песок.
• Вода.
• Арматурная сетка.
• Арматурные стержни.
• Металлические уголки.
• Листовая фанера.
• Пленка или рубероид для гидроизоляции.

Для построения фундамента будет использоваться раствор из щебня, песка, цемента и воды. Все остальные материалы пригодятся для укрепления конструкции.

Как выбрать место для расположения мангала?

К выбору места для будущего мангала следует отнестись с особой тщательностью. Ведь его следует располагать недалеко от места отдыха. Следует учитывать:

• Удаленное расположение от дома.
• Отсутствие вблизи деревянного забора, деревьев или кустов, которые могут легко загореться.
• Небольшое пространство вокруг мангала, чтобы ничего не мешало доступу к нему.
• Отсутствие выгребной ямы поблизости, чтобы во время отдыха туда не угодили дети.

Место для мангала должно предусматривать тот факт, что это место для отдыха. Поэтому нежелательно видеть в этом месте мусорный бак или туалет. Предпочтительнее вокруг наблюдать красивые окрестности.

При подборе места для мангала требуется учесть, чтобы его стиль совпадал с общим стилем дома.

Если мангал размещать недалеко от здания, то требуется продумать удобное расположение к кухне, чтобы можно было быстро вымыть посуду.

Проекты, схемы и чертежи

Своими руками соорудить кирпичный мангал не составляет особого труда. Если выбрано подходящее место для его возведения, то нужно определиться с конструкцией. Для этого лучше всего взять лист бумаги и прорисовать подходящий мангал. Примерная схема представлена ниже.

На ней представлены 3 вида мангала: спереди, сбоку и сверху. Это более наглядно поможет представить, как будет выглядеть мангал после возведения. На схеме требуется указать все размеры, чтобы упростить дальнейшую работу.

Фундамент под мангал

Первым делом после составления схемы требуется возвести фундамент. Для этого:

• Выкапывается траншея глубиной примерно 60 см.
• Засыпается песок толщиной 2 см.
• Укладывается арматурная сетка.
• Возводится опалубка из фанеры.
• Заливается бетон, который замешивается из щебня, песка, цемента и воды.

Бетон можно замешивать в бетономешалке, что значительно упростит работу. Также можно его сделать вручную. После заливки нужно выждать некоторое время до полного застывания смеси. На это уйдет не менее 2-х суток. После этого делается слой гидроизоляции с использованием рубероида или пленки.

Кладка мангала: пошаговая инструкция

При кладке мангала нужно руководствоваться тем, чтобы он был удобен при эксплуатации. Поэтому нужно предусмотреть отсек для дров в нижней части конструкции.

Для кладки кирпича следует предварительно подготовить раствор из цемента и песка и глины в пропорции 1:0,8:7.

Можно предварительно смочить кирпич водой. Это поможет уменьшить показатель гигроскопичности.

Выкладывается конструкция с нишей в форме буквы «П». Допустим, что ее габариты будут такими:

• Высота — 53 см.
• Ширина — 75 см.
• Длина — 100 см.
• Толщина — 12 см

После замеса раствора с его помощью выкладывается нижняя часть мангала. Нужно учитывать, чтобы толщина шва была не более 4 мм. За счет этого уйдет мало времени на просушку.

Как сделать расшивку швов кирпичной кладки читайте тут .

После укладки каждого ряда конструкции нужно постоянно проверять точность их расположения, чтобы вовремя исправить неровности.

После того, как высота конструкции достигла высоты 53 см, нужно из гипсокартона вырезать шаблоны, которые пригодятся для создания арки.

Для создания арки берется лист гипсокартона и вырезается 2 шаблона по размеру нижнего отсека. Верхняя часть этих шаблонов должна иметь форму арки. Подготовленные детали укладываются параллельно друг друга (первая приставляется к внутренней части задней стенки, а вторая устанавливается в передней части мангала).

После этого из гипсокартона вырезается третья часть, имеющая прямоугольную форму (по ширине равная ширине нижнего отсека, а по длине немного больше, чем длина отсека). С помощью деревянного бруска и строительного ножа ей нужно придать дугообразную форму. Для этого по ширине вырезанной последней части гипсокартона проводится несколько полос ножом.

Когда последняя часть готова, она накладывается сверху на установленные 2. За счет того, что она имеет сделанные надрезы, она легко ложится сверху в форме дуги. После этого на последний лист гипсокартона укладывается кирпич, как указано на рисунке.

Сооружение жаровни и монтаж решетки барбекю: пошаговая инструкция

После того, как сделана нижняя часть мангала и выложена арка из кирпичей, можно приступать к сооружению жаровни. Для этого:

• На арку наносится цементный раствор.
• Сверху выкладывается 1 слой кирпича, чтобы получилась ровная поверхность.
• Выкладываются 2 кирпичные стенки и задняя стенка (примерно 3 ряда).
• Между противоположными стенками закладываются металлические уголки.

На уголки в дальнейшем устанавливается решетка барбекю.

Есть второй вариант сооружения подставок под решетку. Для этого при выкладке боковых стенок 1 ряд кирпичей выкладывается таким образом, чтобы он выступал на 1/3 ширины кирпича внутрь конструкции. Таким образом получаются ступеньки с двух сторон. На них и укладывается решетка.

Можно сделать двойные ступени, что обеспечивает одновременное использование 2-х решеток (одна над другой). Можно будет на нижней жарить мясо, а на верхней — овощи.

В месте расположения топки требуется оставлять щели между кирпичами, за счет чего будет постоянный приток воздуха к углям. Это способствует лучшему горению дров.

Такой мангал можно оставить без навеса. Но в дождливые дни желательно сделать укрытие. Также можно соорудить дымовую трубу. Более подробно с ее сооружением можно ознакомиться на видео, на котором показаны все этапы возведения сооружения.

Отделочные работы кирпичного мангала начинаются с отделки основания. На него можно уложить тротуарную плитку. Если при сооружении мангала проектом предусматривалась мини-кухня, то столешницу можно отделать керамогранитом, за которым в дальнейшем легко ухаживать.

Необычный вид мангалу придают кованые элементы из чугуна. Из такого материала можно сделать не только декор для мангала, но и для других зон дачного участка. За счет этого можно создать красивый стиль двора.

Кирпичная кладка после возведения мангала может остаться в первозданном виде, если использовался новый материал без дефектов. Но если материал для работы имеет непрезентабельный вид со сколами и трещинами, то желательно его обработать. Для этого используется штукатурка. Для правильной отделки необходимо:

• Очистить мангал от пыли.
• Покрыть слоем грунтовки.
• Нанести слой штукатурки.

Как выполнить кирпичную кладку читайте здесь

В качестве штукатурной смеси применяется клей для кладки газосиликатных блоков. В него добавляется нужный дробленый кирпич. Такой раствор придает мангалу необычную фактуру и хорошо защищает от перепадов температур и осадков.

Советы профессионалов

Для сооружения качественного мангала из кирпича можно придерживаться советов профессионалов:

• Лучше подбирать красный жаропрочный кирпич.
• Перед укладкой каждый кирпич лучше всего смачивать водой. За счет этого материал не будет забирать влагу из раствора.
• При укладке каждый ряд нужно легонько простукивать.
• По углам конструкции во время укладки нужно использовать армирующую сетку, чтобы мангал получился прочнее. Как сделать армированную кладку кирпича своими руками читайте здесь .
• После выполнения фундамента, на него лучше уложить слой гидроизоляции, что защитит сооружения от впитывания влаги.
• Для защиты от осадков мангал требуется защитить под навесом или оштукатурить его.
• Во время оштукатуривания смесь нужно наносить тонким слоем (примерно 2 мм).
• В качестве красителя при оштукатуривании рекомендуется использовать толченый кирпич. После сборки сооружения остается много ненужных кусочков этого материала. Поэтому такой вариант дешевый и простой.
• Если проектом предусматривается строительство дымохода, то он должен быть выше навеса.

Во время эксплуатации нужно изделие содержать в чистоте. Для этого требуется своевременно удалять золу. Можно проводить влажную уборку наружной части мангала. Для этого используется моющее средство и мягкая тряпка.

С помощью такой инструкции можно легко соорудить уличный кирпичный мангал. Он обеспечит хорошее проведение отдыха с семьей и друзьями. Главное после возведения дать мангалу постоять некоторое время для просушки, после чего провести несколько пробных топок (сначала топить тонкими веточками с постепенным увеличением их размера).

Понравилась статья? Поделитесь!

Источники: http://www.stroy-podskazka.ru/kirpich/mangal/, http://klademkirpich.ru/mangaly/34-ulichnyj-kamin-mangal-iz-kirpicha-svoimi-rukami, http://stroyobzor.info/materialy/nulevoj-cikl/kamen/mangal.html

#Jo2NBn7Ej6c7VK0vMeoI .table-container-o1b2l3 {n width: auto;n}nn#Jo2NBn7Ej6c7VK0vMeoI span {n color: inherit;n font-family: inherit;n font-size: inherit;n font-weight: inherit;n font-style: inherit;n text-decoration: inherit;n line-height: inherit;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 {n position: relative;n display: table;n -webkit-box-sizing: content-box;n -moz-box-sizing: content-box;n box-sizing: content-box;n margin-left: auto;n margin-right: auto;n margin-bottom: 0;n width: auto;n max-width: none;n padding-top: 0px;n padding-bottom: 0px;n padding-left: 0px;n padding-right: 0px;n border-width: 0px;n border-style: solid;n border-color: #000000;n background-color: #ffffff;n background-image: none;n background-repeat: repeat;n background-position: 0 0;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 .table-row-o1b2l3 {n display: table-row;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 {n text-decoration: none;n display: table-cell;n position: relative;n -webkit-box-sizing: border-box;n -moz-box-sizing: border-box;n box-sizing: border-box;n width: 100%;n padding-top: 5px;n padding-bottom: 5px;n padding-left: 5px;n padding-right: 5px;n border-width: 0px;n border-style: solid;n border-color: #000000;n background-color: #ffffff;n background-image: none;n background-repeat: repeat;n background-position: 0 0;n font-size: 0;n vertical-align: top;n transition-duration: 100ms;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover {n text-decoration: inherit;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 {n position: static;n display: block;n vertical-align: middle;n text-align: center;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 {n display: table;n width: 100%;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 > * {n display: inline-block;n float: left;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 > * {n width: 100%;n display: inline-block;n vertical-align: inherit;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .image-o1b2l3 {n box-sizing: border-box;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .image-o1b2l3 {n width: 30%;n min-width: 70px;n line-height: 0;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .image-o1b2l3 .pic-o1b2l3 {n min-width: 64px;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .image-o1b2l3 .pic-o1b2l3 {n width: 100%;n transition-duration: 100ms;n border-width: 0px;n border-style: solid;n border-color: #afafaf;n min-width: 84px;n display: inline-block !important;n padding: 0 !important;n margin: 0 !important;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover .content-cover-o1b2l3 .image-o1b2l3 .pic-o1b2l3 {n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 {n -webkit-box-sizing: border-box;n -moz-box-sizing: border-box;n box-sizing: border-box;n padding-top: 3px;n padding-bottom: 3px;n padding-left: 6px;n padding-right: 3px;n color: #000000;n font-family: inherit;n font-size: 12px;n line-height: 1.3;n word-wrap: break-word;n width: 100%;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 {n width: 70%;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 {n font-family: inherit;n text-align: left;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 {n font-family: inherit;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 .headline-o1b2l3 {n font-weight: 700;n font-style: normal;n text-decoration: none;n color: #ff0000;n font-size: 14px;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 .headline-o1b2l3 {n font-weight: 700;n font-style: normal;n text-decoration: underline;n color: #990000;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 .description-o1b2l3 {n font-weight: 400;n font-style: normal;n text-decoration: none;n font-size: 12px;n text-align: left;n color: #000000;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover .content-cover-o1b2l3 .text-o1b2l3 .title-o1b2l3 .description-o1b2l3 {n font-weight: 400;n font-style: normal;n text-decoration: none;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .read-more-o1b2l3 {n -webkit-box-sizing: border-box;n -moz-box-sizing: border-box;n box-sizing: border-box;n display: none;n padding-top: 3px;n padding-bottom: 3px;n padding-right: 0px;n padding-left: 0px;n font-family: inherit;n font-size: 12px;n font-weight: 400;n font-style: normal;n text-decoration: none;n color: #4d4d4d;n text-align: right;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3 a.table-cell-o1b2l3:hover .content-cover-o1b2l3 .text-o1b2l3 .read-more-o1b2l3 {n font-weight: 400;n font-style: normal;n text-decoration: none;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.with-motivation-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .read-more-o1b2l3 {n display: block;n line-height: 1.5;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.motivation-bottom-fixed-o1b2l3 a.table-cell-o1b2l3 {n position: relative;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.motivation-bottom-fixed-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 {n padding-bottom: 24px;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.motivation-bottom-fixed-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .read-more-o1b2l3 {n position: absolute;n left: 0;n bottom: 0;n width: 70%;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3.motivation-bottom-fixed-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 .text-o1b2l3 .read-more-o1b2l3 {n margin-left: 30%;n}nn#Jo2NBn7Ej6c7VK0vMeoI .table-o1b2l3.horizontal-o1b2l3.title-vertical-align-middle-o1b2l3 a.table-cell-o1b2l3 .content-cover-o1b2l3 {n vertical-align: middle;n}nn#Jo2NBn7Ej6c7VK0vMe

kirpich-sbm.ru

Как сделать уличный мангал из кирпича своими руками

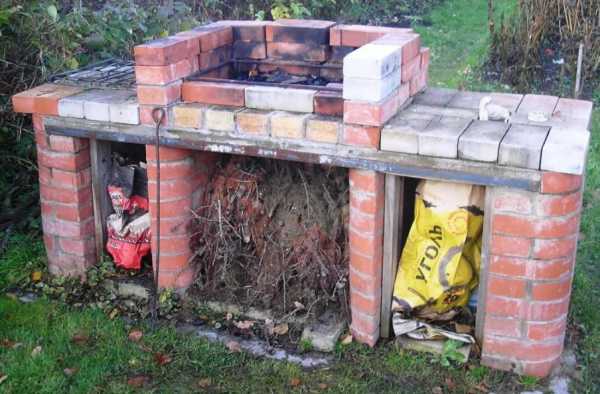

Мангалы уличные из кирпича

Мангалы уличные из кирпича делают на своих участках многие владельцы. Такая конструкция будет не просто украшением, но и будет иметь практическое значение.

Ведь тогда можно будет принять и большое количество друзей прямо на улице. Сегодня мы расскажем, как сделать уличный мангал из кирпича.

Это не сложная работа и ее вполне можно сделать своими руками. Тогда и цена конструкции будет значительно ниже.

Подобрать нужную конструкцию и составить план поможет видео в этой статье.

Как построить уличный мангал: особенности работы

Уличный кирпичный мангал является важным и нужным сооружением, оно отлично подходит для тех людей, которые желают проводить время на свежем воздухе своего оригинального дачного участка. Так что, если появилось желание самостоятельно построить уличный мангал, то вы обязательно сделаете это, важно всего, лишь соблюсти некоторые рекомендации специалистов.

Применяем для строительства кирпич

Уличный мангал из кирпича своими руками будет наиболее привлекательно смотреться.

Здесь надо будет соблюдать такой порядок выполнения работ:

Фундамент	Мангал уличный кирпичный размещается на фундаменте. Он должен стоять довольно жестко. Если конструкция будет легкой, тогда достаточно будет залить просто площадку. Эта плита должна быть не менее десяти см. Если вы будете делать не просто один мангал, а еще и печь, тогда надо будет залит ленточный фундамент. Он выдержит более тяжелый вес. В обоих вариантах надо будет провести и армирование. Это значительно усилит конструкцию.
Кладка	Кирпичный уличный мангал надо будет отразить сначала на бумаге. Это поможет правильно закупить материал. Так же надо будет и взять пригодный для этой работы кирпич. Здесь надо будет для рабочей части взять огнеупорный, а отделку сделать лицевым.
Отделка	Мангал из кирпича на улице должен быть на просто практичным, но он должен и смотреться. Для этого и делается облицовка. Выберите нужный вариант посмотрев фото и закупите необходимый материал.

Применяем бутобетон

Некоторые владельцы предпочитают применять для строительства бутобетон. Данный материал будет гораздо дешевле.

• Если вы решили строить мангал из бутобетона, то знайте, что для фундамента такой конструкции в обязательном порядке потребуется опалубка, которая должна отличаться высоким качеством и надежностью.

Внимание: Она должна быть обшита рубероидом, также ее можно обмазать битумом, ведь таким образом, не будет проблем в будущем.

• Далее можно укладывать первый слой крупных камней, при этом точно понимая, что вы сможете провести эту работу, в поры между камнями не забывайте засыпать щебень, ведь это важное условие.
• Поверх камней нужно заливать цементный раствор, который будет правильно изготовлен, слоев нужно несколько, здесь все зависит от размеров будущей конструкции.

Внимание: Выполнять каждый последующий слой нужно только тогда, когда предыдущий слой будет завершен, а значит, вы должны учитывать эти важные рекомендации в любом случае.

• Когда наступает завершающий слой работы, то здесь нужно просто выровнять его, проверяя горизонтальность, естественно, сделать это с особой легкостью можно с помощью строительного уровня.

Бетонный фундамент

Создавая бетонный фундамент, необходимо обязательно вырыть яму, размеры которой вы должны определить сами, ведь опять же, многое зависит от размеров будущей постройки.

Итак:

• Как только это будет сделано, дно ямы обязательно нужно засыпать влажным песком небольшого слоя, далее тщательно формируйте опалубку.
• На дно ямы нужно аккуратным образом разместить арматуру, заливая смесь из бетона, вся работа должна выполняться аккуратным образом.
• Если вы делаете бетон сами, тогда надо засыпать яму щебнем и после этого пролить ее раствором песка и цемента. Он должен быть достаточно жидким и пролить все поры. Воздуха не должно остаться.
• Когда фундамент полностью высохнет, нужно сделать необходимую гидроизоляцию, для этого лучше всего применять специальную пленку из полиэтилена.
• Все чаще для проведения такой работы, люди выбирают именно бетонный фундамент, но при этом вы должны понимать, что все зависит только от вашего решения, так что сами решайте, как стоит поступить вам. Вполне можно сделать и блочный, только его цена будет значительно больше.

Внимание: Размер фундамента должен превышать габариты конструкции как минимум на десять см. Тогда устойчивость мангала будет значительно выше.

Кирпичная кладка мангала

Как только вы станете заниматься кладкой мангала кирпичом, нужно правильно и внимательно изучить необходимые правила работы, ведь процесс работы требует особых знаний и навыков, только тогда все можно будет сделать так, как того требует технология.

Уличные мангалы из кирпича своими руками схема

Важно выбрать именно тот кирпич, который отлично подойдет для проведения такой работы.

Внимание: Многие люди для проведения такой работы выбирают силикатный кирпич, который обладает воздушными полостями, на самом деле, этого нельзя делать, так как он непригоден для проведения этой работы. Но если вы желаете выбрать красный печной кирпич, то знайте, это неплохой вариант.

Первый ряд кладки

Желая построить качественный и долговечный кирпичный мангал, при этом, не прилагая особых усилий, вы должны знать, что первый ряд нужно выложить насухо, ведь это наиболее важное условие.

Внимание: Если вы сделаете это, то таким образом, в будущем не нужно будет подгонять кирпичи по размеру, вы станете использовать уже, только лишь целые блоки и половинки.

Таким образом, работа будет проводиться гораздо быстрее, и никаких трудностей быть не должно, а это не может не радовать.

Внимание: Не забывайте никогда, что кирпич отличается особым свойством поглощать воду, а значит, перед тем, как выполнять работу, стоит его смочить, если не сделать этого, то он вберет воду из кладочного раствора, в результате чего, конструкция не будет прочной.

Итак:

• Смочить кирпич, вы можете в любой интересуемой вас емкости, также его можно полить из садового шланга, как правило, никаких ограничений здесь нет.
• Начиная выполнять закладку кирпича, вы должны понимать, что делать это нужно по тем линиям, которые заранее вами были отмечены. Увлажненный кирпич, вам нужно уложить на кладочный раствор так, чтобы заполнились и пазы внутри кирпича, так можно повысить прочность конструкции, так что, учитывайте это обязательно.

Правильная перевязка порядовки

• Так же надо соблюдать перевязку кладки. Швы порядовки не должны совпадать. Это сильно ослабит конструкцию.
• После кладки каждого ряда надо проверять правильность размещения. Это делается при помощи строительного уровня.
• Кладку надо начинать с углов мангала. При их изготовлении надо пользоваться отвесом и проверять вертикальность расположения.

Закладка цоколя

Следует отметить, что поверх первого ряда кирпичей, нужно будет выложить следующие ряды, не забывайте, что каждый ряд начинается от углов, после чего заполняется область перегородок.

Делаем цокольную часть

• Также не стоит забывать, что каждые несколько рядов лучше проверять строительным уровнем, тогда вы будете уверены в том, что все делаете правильно.
• В углах специалисты советуют применять армирование металлической проволокой, ведь так можно придать прочности соединения.
• Цоколь должен быть выше уровня земли. На сколько, вы решите согласно выбранной конструкции.

Начало порядовки

Внимание: никогда для изготовления мангала не применяйте пустотелый кирпич. Он может напитать влаги и его просто порвет. Для этой работы лучше использовать полнотелый.

Закладка жаровни

Чтобы правильно устроить основание жаровни из кирпичей, вы должны для начала правильно разместить металлические уголки, делая это между противоположными стенками.

• Топка, где разгораются угли, как правило, должна быть изготовлена из толстостенного металла.
• Жаровня делается только из толстостенного металла. Таким образом, можно серьезно продлить срок службы конструкции, более того ее будет удобно очищать от золы, поэтому учитывайте это. Ее можно приобрести в сетях розничной торговли, либо сделать своими руками.
• Чтобы создать действительно нормальную тягу, вы должны помнить о доступе воздуха, чтобы так и было нужно оставить несколько щелей, которые будут не заполнены раствором.

Важные элементы мангала и отделка

Вы должны отчетливо понимать, что мангал может быть таким, о котором вы сами мечтаете, например, всегда можно построить капитальную конструкцию, которая будет иметь отсеки для хозяйственного инвентаря, это могут быть специальные поверхности, предназначенные для столешниц и т.д.

• Чтобы грамотно обустроить мангал, и чтобы конструкция служила долгие годы, лучше всего изготовить в самом начале чертеж, в котором будут учтены все тонкости постройки такой конструкции.
• Вы сами должны решить, какой вид отделки выбрать для вашего мангала, ведь у каждого человека свои вкусы и фантазии.
• Пол, как правило, в мангале, изготовленным из кирпича, лучше всего покрывать тротуарной плиткой, также его можно сделать из бута, или иных материалов, здесь также все зависит исключительно от вас.
• Столешницы можно соорудить, например, из керамогранита, ведь это наиболее распространенный и шикарный материал, идеально подходящий для этого.
• Не забывайте, что к красному кирпичу идеально подходят различные кованные фигурные элементы, так что в любом случае, вы сможете украсить мангал таким образом, что он будет выглядеть действительно бесподобно и шикарно.

Заключение

Теперь вы точно знаете, что построить мангал на территории своего участка можно без особых проблем, важно соблюсти некоторые рекомендации и тонкости работы, после чего можно будет насладиться качественной и долговечной конструкцией, которая будет служить долгие годы.

iz-kirpicha.su

чертежи и фото для дачи

Отличным вариантом для людей, которые задумали обустроить территорию отдыха на своем садовом участке является – стационарный мангал из кирпича своими руками. Чертежи и фото, чтобы сделать качественно с первого раза, предоставлены в нашем материале.

Сегодня большинство фирм готовы прийти на помощь и быстро возвести мангал для Вас, но сразу же возникает вопрос, что мешает самостоятельно соорудить постройку? Ответ на данный вопрос давно всем известен – отсутствие определенных знаний и навыков. Однако, если Вы желаете без чьей-либо помощи попробовать себя в «маленьком» строительстве, то для начала следует хорошо подготовится.

Преимущества и недостатки стационарного мангала из кирпича

Как правило, стационарный кирпичный мангал для дачи – это монолитная конструкция, которая вне конкуренции с обычным переносным металлическим мангалом. Такое строение, как правило, наиболее долговечно и безопасно в эксплуатации.

Предлагаем рассмотреть все положительные и отрицательные стороны уличного кирпичного мангала в сравнении со складным вариантом:

Плюсы	Минусы
теплоемкость;	в большинстве случаев изготавливается из чугуна или кирпича, поэтому стоимость намного выше, чем у переносного;
при строительстве стационарного строения используются экологически-чистые материалы, это оказывает влияние на качество приготовления пищи.	большой размер и вес;
внушительный внешний вид – говорит, как минимум, о солидности владельца.	не мобилен;
	в некоторых случаях, не возможно выбрать оптимальную зону для расположения.

Обычный мангал из кирпича – конструкция, состоящая из дровника, топливника (чаще это называют жаровней), дымохода и навеса над территорией расположения строения.

Строим стационарный мангал из кирпича своими руками: чертежи и фото, пошаговая инструкция

Мангал – жаровня для приготовления шашлыка на древесных углях или дровах. Любители вкусно поесть и хорошо отдохнуть на природе должны знать, что еда, приготовленная таким способом, сохраняет большое количество витаминов, микроэлементов и многих других полезных веществ.

Стационарный мангал из кирпича своими руками, чертежи и фото которого ниже, построить довольно просто, если изучить инструкции, выбрать необходимые схемы для строительства и подобрать материалы.

Подготовительные работы

Начинающие строители задаются вопросами, как построить стационарный мангал из кирпича собственноручно? Попытаемся доступно ответить на поставленный вопрос.

В первоначальный этап работ входят:

1. Определение оптимального места на вашем участке;
2. Проект мангала, чертежи и схемы;
3. Подборка нужных инструментов и материалов.

Определяем место для установки на участке

Сначала следует хорошо продумать где будет построен мангал. Воспользуйтесь следующими советами:

• Площадка, где будет расположена постройка, должна быть ровной, без наклонов;
• Важно учесть направление ветра, профессиональные строители, обычно, называют это «роза ветров». Это делается для того, чтобы дым не смог помешать соседям и не попадал в зону отдыха, например, беседку;
• Запомните очень важное правило – мангал нельзя возводить рядом с деревьями и деревянными постройками, т.к. это пожароопасный объект;

Для безопасности рядом с зоной барбекю на даче рекомендуется расположить воду. Например, можно поставить рядом бочку.

Проект, чертеж и схема на бумаге

После определения места на участке необходимо приступить к созданию проекта уличного стационарного мангала из кирпича. Грамотно составленный план позволяет точнее определить конкретную конструкцию мангала, уточнить место, которое необходимо, и сделать примерную смету требующихся материалов. Если такими навыками Вы не обладаете, то воспользуйтесь уже готовыми чертежами в интернете и возьмите их за образец при проектировании своего варианта.

При составлении чертежа надо определить все указанные параметры:

1. Высота – встаньте рядом с мангалом, расположите свои руки так, чтобы их высота до земли не превышала 1-1,2 метра.
2. Длина – учитывайте, что на 1 шампур помещается 6-7 обычных кусков мяса или курицы, а это примерно 25 сантиметров в длину. Следовательно, обычный стационарный уличный мангал из кирпича сделайте длиной 30 сантиметров, но не больше.
3. Ширина – для свободного расположения на конструкции 8-11 шампуров с кусками мяса, сделайте ширину мангала 1 метр.
4. Глубина – 16-18 сантиметров глубины, примерно 1 кирпич.

Инструменты и материалы

Основной залог успеха при возведении стационарного мангала из кирпича – правильно подобранные инструменты и качественные материалы. Составьте перечень нужных вещей, для того чтобы помнить что приобрести. Для работы Вам потребуется следующий инструмент:

И материалы:

Также потребуется предусмотреть вспомогательные детали (крюки, зацепы), фурнитуру для декора. Если Вы желаете выложить строение плиткой, то Вам необходимо приобрести:

Плитка для отделки Жаростойкая краска Штукатурка

Стационарный мангал для дачи своими руками – технология строительства

Разобравшись с порядовкой (схемой укладывания кирпичей) и разработав чертежи постройки приступайте к строительству для дачи стационарного мангала из кирпича своими руками. в данном случае технология такая же, как и при строительстве барбекю гриль на колесах. Чертежи и фото, а также порядовки смотрите ниже.

Фундамент

Долговечность любого сооружения всегда зависит от прочности фундамента. Любые ошибки в технологии могут привести к разрушению конструкции. Как сделать надежный фундамент?

• Первый этап строительных работ – разметка. Разметьте площадку, где вы задумали выкопать котлован, это можно сделать при помощи колышков и веревки.
• Теперь можно копать котлован. Яма под фундамент должна быть небольшая, глубина – 70 см, размер – 100 см на 170 см).
• Засыпьте основание фундамента песком на 10-15 см.
• Далее делается опалубка (для не знающих, опалубка – форма, в которую заливают бетон при возведении фундамента), лучше всего ее соорудить из влагостойкой фанеры или дерева.
• Обязательно сделайте армирование основания. Для этого приобретите арматурные стержни, также подойдет армирующая сетка;
• Залейте бетонную смесь в опалубку;
• Сделайте гидроизоляцию фундамента с помощью обычной пленки.

Раствор для кладки

Теперь приступите к приготовлению смеси. Для этого Вам потребуется

• 1 ведро цементного состава;
• 0,25 части гашеной извести, также её называют пушонка;
• 4 части песка;
• Полученные соединения залейте обильно водой, перемешивайте и доведите массу до состояния плотного теста.

Кладка

• После того, как бетонный раствор засохнет, необходимо снять опалубку и можно принимайтесь за первый ряд кладки стационарного мангала из кирпича;
• Предварительно натяните строительную нить, она поможет ровно сделать кладку;
• Главное правило – кирпич должен быть смочен водой, это делается для того, чтобы он не лишал раствор для кладки излишней влаги ;

Не оставляйте свободного пространства между уложенными кирпичами,  все промежутки наполните смесью для кладки.

Порядовка барбекю с казаном из кирпича: кладочные чертежи

Цоколь мангала

Подножие, т.е. цоколь – представляет собой верхнюю часть фундамента, которая возвышается над землей. Цоколь уличного мангала из кирпича может быть совершенно не однотипным, в основном это обусловливается  денежной возможностью и вкусами хозяина постройки.

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

• Высота цоколя, а точнее высота от пола до поверхности где будет готовиться пища должна подбирается в соответствии с ростом человека.
• Постарайтесь изготовить постройку так, чтобы ее уровень был немного выше пояса, для того чтобы комфортно было держать руки.
• Ширина – не более 40 см.
• Длина – не должна превышать 1,2 м.

Порядок строительства цоколя

• Первый ряд кирпича лучше укладывать совсем сухим.
• Сделав самый первый ряд, начните укладывать дровник.
• Порядовку делайте с незначительным сдвигом, примерно в пол-кирпича по отношению к каждому последующему ряду.
• Заднюю стенку сделайте длиной в 7 кирпичей, а боковые в 3-4, но это определяется в зависимости от Ваших чертежей и схемам.
• Кирпичи нужно расположить в направлении от угла к центру.
• Запомните, что промежутки надо наполнить в первом ряду раствором для кладки.
• Через каждые два кирпича в кладке желательно использовать металлическую сетку для надежности конструкции;
• Для того, чтобы дровник сделать большим, выложите по 6-7 рядов кирпичей. Последующие ряды проверяйте строительным уровнем, т.к. возможно Вы укладываете неровно.
• В углах кладки используйте проволоку из металла;.
• Металлическим уголком или бетонным перекрытием оградите последний ряд кладки, на этом месте расположите топливник, то есть центральную часть печи – жаровню.

Жаровня

Для основы под жаровню между стен, расположенных напротив друг друга, положите металлические уголки или арматурные стержни, далее на них необходимо выложить кирпичи, или встроить вовнутрь металлическую подставку. Защитите топку от золы – это важно!

В месте где расположена топка оставьте ненаполненные смесью для кладки боковые пространства. Это поможет воздуху поступать в отсек, что требуется  для продолжительного горения.

Дымосборник

Дымосборник важная деталь стационарного мангала из кирпича, он служит для сбора и удаления остатков продуктов сгорания в любых источниках получения тепла.

• Чтобы сделать дымосборник, выложите 5-6 кирпичей в длину с задней стены и по одному кирпичу по бокам.
• Стенку, расположенную спереди, укрепите бетонной перегородкой;
• Для того, чтобы обеспечить защиту от дождя или ветра, сделайте навес.

Декоративная отделка

 Окончательная стадия постройки уличного мангала из кирпича – декоративная отделка. Красота и неповторимость декора зависит от Вашей фантазии. В интернете можно найти множество идей и фото, которое можно взять за образец. На данный момент стало актуальным расписывать мангалы разными орнаментами или росписью.

Стационарный мангал из кирпича своими руками построить не сложно, используя наши чертежи и фото, а также если немного потрудиться и проявить фантазию. Возможно, такой процесс строительства вам понравится и сподвигнет к новым проектам на участке.

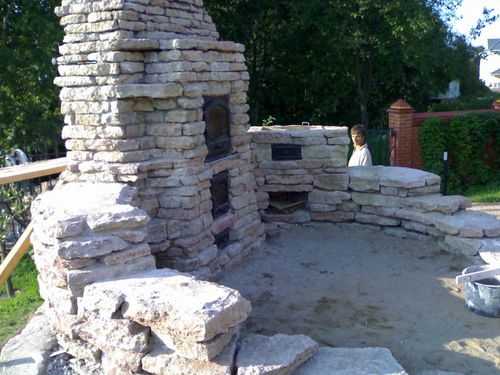

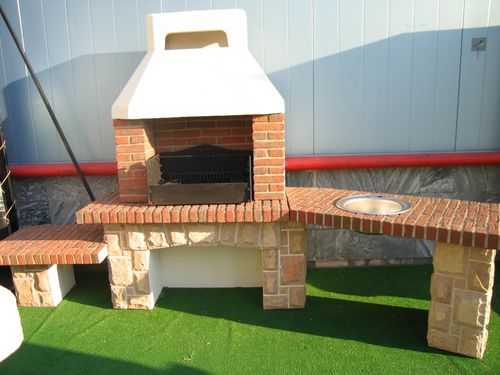

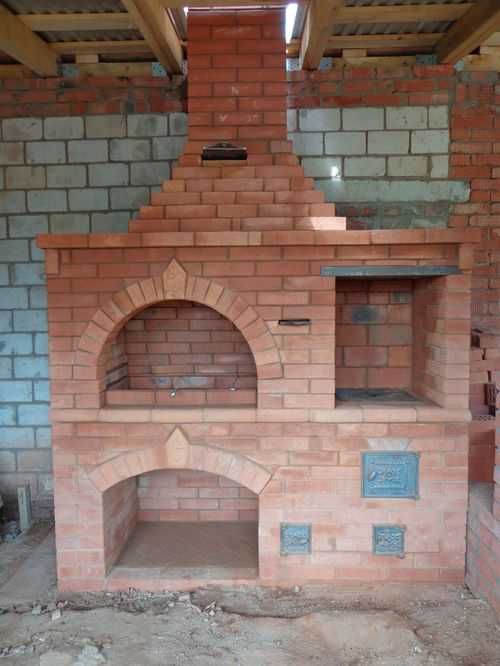

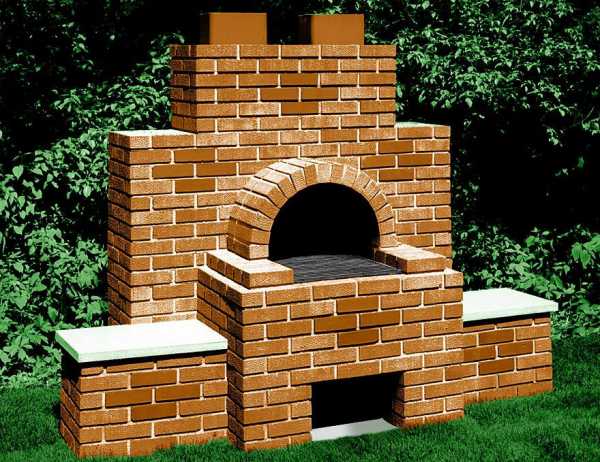

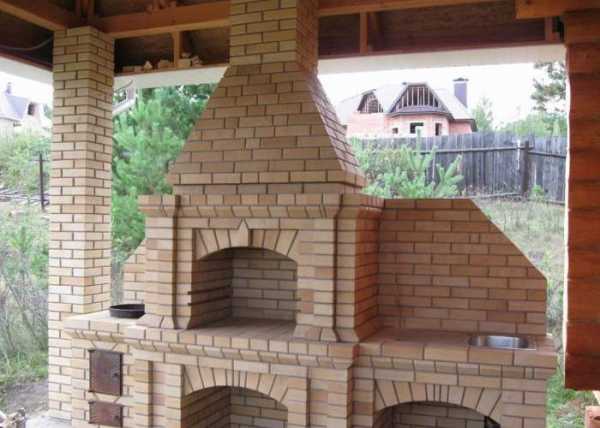

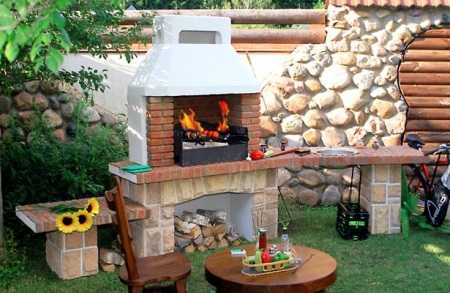

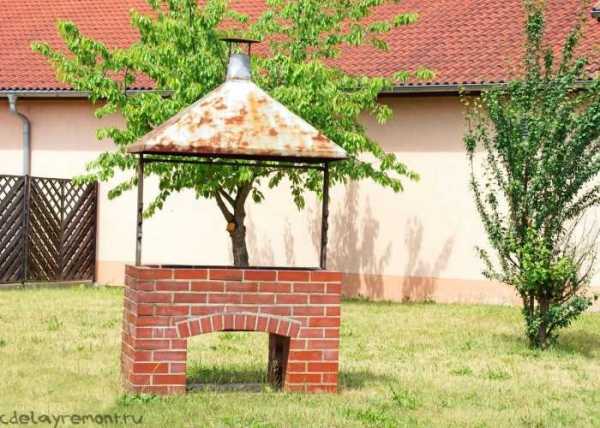

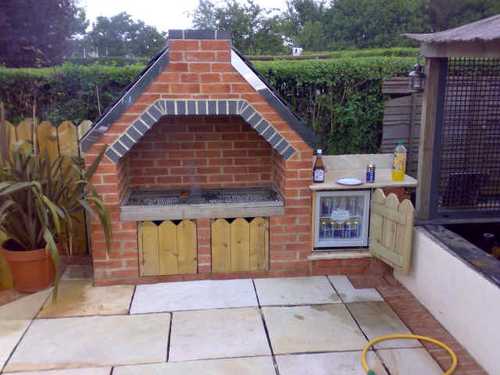

Примеры стационарных мангалов

tvoidvor.com

Как сделать уличный мангал из кирпича своими руками

При строительстве уличного мангала из кирпича требуется правильно подобрать материалы для работы. Если выполнять работу по технологии, то сооружение будет прочным и долговечным. Такой мангал достаточно легко возвести под навесом, чтобы приготовление шашлыка даже во время дождя стало максимально удобным занятием. Как построить уличный мангал своими руками читайте в этой статье.

Необходимый инструмент и материалы

До начала работ желательно обзавестись такими инструментами:

Из материалов потребуется правильно подобрать кирпич. Для его выбора нужно учесть, что в месте расположения жаровни желательно применять красный керамический кирпич.

Красный огнеупорный кирпич способен выдерживать частое изменение температурных режимов.

А вот нижняя часть мангала, которая выполняет опорную функцию, делается из любого материала. Если кирпич не новый и обладает непривлекательным видом, то его можно покрыть слоем шпаклевки.

Также из материалов потребуется:

• Щебень.
• Цемент.
• Песок.
• Вода.
• Арматурная сетка.
• Арматурные стержни.
• Металлические уголки.
• Листовая фанера.
• Пленка или рубероид для гидроизоляции.

Для построения фундамента будет использоваться раствор из щебня, песка, цемента и воды. Все остальные материалы пригодятся для укрепления конструкции.

Как выбрать место для расположения мангала?

К выбору места для будущего мангала следует отнестись с особой тщательностью. Ведь его следует располагать недалеко от места отдыха. Следует учитывать:

• Удаленное расположение от дома.
• Отсутствие вблизи деревянного забора, деревьев или кустов, которые могут легко загореться.
• Небольшое пространство вокруг мангала, чтобы ничего не мешало доступу к нему.
• Отсутствие выгребной ямы поблизости, чтобы во время отдыха туда не угодили дети.

Место для мангала должно предусматривать тот факт, что это место для отдыха. Поэтому нежелательно видеть в этом месте мусорный бак или туалет. Предпочтительнее вокруг наблюдать красивые окрестности.

При подборе места для мангала требуется учесть, чтобы его стиль совпадал с общим стилем дома.

Если мангал размещать недалеко от здания, то требуется продумать удобное расположение к кухне, чтобы можно было быстро вымыть посуду.

Проекты, схемы и чертежи

Своими руками соорудить кирпичный мангал не составляет особого труда. Если выбрано подходящее место для его возведения, то нужно определиться с конструкцией. Для этого лучше всего взять лист бумаги и прорисовать подходящий мангал. Примерная схема представлена ниже.

На ней представлены 3 вида мангала: спереди, сбоку и сверху. Это более наглядно поможет представить, как будет выглядеть мангал после возведения. На схеме требуется указать все размеры, чтобы упростить дальнейшую работу.

Фундамент под мангал

Первым делом после составления схемы требуется возвести фундамент. Для этого:

• Выкапывается траншея глубиной примерно 60 см.
• Засыпается песок толщиной 2 см.
• Укладывается арматурная сетка.
• Возводится опалубка из фанеры.
• Заливается бетон, который замешивается из щебня, песка, цемента и воды.

Бетон можно замешивать в бетономешалке, что значительно упростит работу. Также можно его сделать вручную. После заливки нужно выждать некоторое время до полного застывания смеси. На это уйдет не менее 2-х суток. После этого делается слой гидроизоляции с использованием рубероида или пленки.

Кладка мангала: пошаговая инструкция

При кладке мангала нужно руководствоваться тем, чтобы он был удобен при эксплуатации. Поэтому нужно предусмотреть отсек для дров в нижней части конструкции.

Для кладки кирпича следует предварительно подготовить раствор из цемента и песка и глины в пропорции 1:0,8:7.

Можно предварительно смочить кирпич водой. Это поможет уменьшить показатель гигроскопичности.

Выкладывается конструкция с нишей в форме буквы «П». Допустим, что ее габариты будут такими:

• Высота — 53 см.
• Ширина — 75 см.
• Длина — 100 см.
• Толщина — 12 см

После замеса раствора с его помощью выкладывается нижняя часть мангала. Нужно учитывать, чтобы толщина шва была не более 4 мм. За счет этого уйдет мало времени на просушку.

Как сделать расшивку швов кирпичной кладки читайте тут.

После укладки каждого ряда конструкции нужно постоянно проверять точность их расположения, чтобы вовремя исправить неровности.

После того, как высота конструкции достигла высоты 53 см, нужно из гипсокартона вырезать шаблоны, которые пригодятся для создания арки.

Для создания арки берется лист гипсокартона и вырезается 2 шаблона по размеру нижнего отсека. Верхняя часть этих шаблонов должна иметь форму арки. Подготовленные детали укладываются параллельно друг друга (первая приставляется к внутренней части задней стенки, а вторая устанавливается в передней части мангала).

После этого из гипсокартона вырезается третья часть, имеющая прямоугольную форму (по ширине равная ширине нижнего отсека, а по длине немного больше, чем длина отсека). С помощью деревянного бруска и строительного ножа ей нужно придать дугообразную форму. Для этого по ширине вырезанной последней части гипсокартона проводится несколько полос ножом.

Когда последняя часть готова, она накладывается сверху на установленные 2. За счет того, что она имеет сделанные надрезы, она легко ложится сверху в форме дуги. После этого на последний лист гипсокартона укладывается кирпич, как указано на рисунке.

Сооружение жаровни и монтаж решетки барбекю: пошаговая инструкция

После того, как сделана нижняя часть мангала и выложена арка из кирпичей, можно приступать к сооружению жаровни. Для этого:

• На арку наносится цементный раствор.
• Сверху выкладывается 1 слой кирпича, чтобы получилась ровная поверхность.
• Выкладываются 2 кирпичные стенки и задняя стенка (примерно 3 ряда).
• Между противоположными стенками закладываются металлические уголки.

На уголки в дальнейшем устанавливается решетка барбекю.

Есть второй вариант сооружения подставок под решетку. Для этого при выкладке боковых стенок 1 ряд кирпичей выкладывается таким образом, чтобы он выступал на 1/3 ширины кирпича внутрь конструкции. Таким образом получаются ступеньки с двух сторон. На них и укладывается решетка.

Можно сделать двойные ступени, что обеспечивает одновременное использование 2-х решеток (одна над другой). Можно будет на нижней жарить мясо, а на верхней — овощи.

В месте расположения топки требуется оставлять щели между кирпичами, за счет чего будет постоянный приток воздуха к углям. Это способствует лучшему горению дров.

Такой мангал можно оставить без навеса. Но в дождливые дни желательно сделать укрытие. Также можно соорудить дымовую трубу. Более подробно с ее сооружением можно ознакомиться на видео, на котором показаны все этапы возведения сооружения.

Отделка

Отделочные работы кирпичного мангала начинаются с отделки основания. На него можно уложить тротуарную плитку. Если при сооружении мангала проектом предусматривалась мини-кухня, то столешницу можно отделать керамогранитом, за которым в дальнейшем легко ухаживать.

Необычный вид мангалу придают кованые элементы из чугуна. Из такого материала можно сделать не только декор для мангала, но и для других зон дачного участка. За счет этого можно создать красивый стиль двора.

Кирпичная кладка после возведения мангала может остаться в первозданном виде, если использовался новый материал без дефектов. Но если материал для работы имеет непрезентабельный вид со сколами и трещинами, то желательно его обработать. Для этого используется штукатурка. Для правильной отделки необходимо:

• Очистить мангал от пыли.
• Покрыть слоем грунтовки.
• Нанести слой штукатурки.

Как выполнить кирпичную кладку читайте здесь

В качестве штукатурной смеси применяется клей для кладки газосиликатных блоков. В него добавляется нужный дробленый кирпич. Такой раствор придает мангалу необычную фактуру и хорошо защищает от перепадов температур и осадков.

Советы профессионалов

Для сооружения качественного мангала из кирпича можно придерживаться советов профессионалов:

• Лучше подбирать красный жаропрочный кирпич.
• Перед укладкой каждый кирпич лучше всего смачивать водой. За счет этого материал не будет забирать влагу из раствора.
• При укладке каждый ряд нужно легонько простукивать.
• По углам конструкции во время укладки нужно использовать армирующую сетку, чтобы мангал получился прочнее. Как сделать армированную кладку кирпича своими руками читайте здесь.
• После выполнения фундамента, на него лучше уложить слой гидроизоляции, что защитит сооружения от впитывания влаги.
• Для защиты от осадков мангал требуется защитить под навесом или оштукатурить его.
• Во время оштукатуривания смесь нужно наносить тонким слоем (примерно 2 мм).
• В качестве красителя при оштукатуривании рекомендуется использовать толченый кирпич. После сборки сооружения остается много ненужных кусочков этого материала. Поэтому такой вариант дешевый и простой.
• Если проектом предусматривается строительство дымохода, то он должен быть выше навеса.

Во время эксплуатации нужно изделие содержать в чистоте. Для этого требуется своевременно удалять золу. Можно проводить влажную уборку наружной части мангала. Для этого используется моющее средство и мягкая тряпка.

С помощью такой инструкции можно легко соорудить уличный кирпичный мангал. Он обеспечит хорошее проведение отдыха с семьей и друзьями. Главное после возведения дать мангалу постоять некоторое время для просушки, после чего провести несколько пробных топок (сначала топить тонкими веточками с постепенным увеличением их размера).



stroyobzor.info

Уличные печи и мангалы из кирпича фото

Конструкционное разнообразие уличных печей позволяет обустроить во дворе собственного дома очаг с коптильней, варочной поверхностью, духовкой и даже казаном. Это не просто украшение участка, делающее акцент на тепле и юте домашнего очага, но еще и удобное место для приготовления пищи во время отдыха на свежем воздухе.

О чем эта статья

Фотогалерея

Для вдохновения ознакомьтесь с нашей подборкой фото отличных дачных печей.

Конструктивные элементы уличных печей

Выбор проекта уличной печи зависит от потребностей и пожеланий хозяев. В особенности конструкции может входить один или сразу несколько нижеописанных элементов.

Мангал, барбекю

Конструктивно эти 2 элемента особо ничем не различаются, однако их расположение должно быть установлено еще на этапе выбора схемы печи. В целом, это устройства, помогают готовить пищу на углях с естественной циркуляцией воздуха, только мангал подразумевает готовку на шампурах, а гриль на решетке.

Также под барбекю-печью часто понимают печной комплекс, в который помимо решетки входят другие элементы для приготовления еды.

В зависимости от выбранной схемы, решетка и элементы мангала могут быть расположены в разных частях печи, в частности над топливником либо сбоку от него. А также они могут являться частями самостоятельной конструкции.

Разделочный стол

Формируется в части печи, в которую не попадает горячий воздух либо открытое пламя. Предназначен для разделки мяса, овощей, фруктов в непосредственной близости от места их приготовления.

Варочная поверхность

Чаще всего располагается над топкой и представляет собой металлическую плиту с кольцами, благодаря которым можно регулировать доступ пламени к емкости для приготовления пищи. На ней можно греть воду, варить супы, тушить, жарить продукты, по сути, она выполняет все те же функции, что и обычная кухонная плита.

Духовка

Находится в непосредственной близости к стенкам топливника. Обычно это металлический ящик, но она может быть выложена и из кирпича.

Казан

В казане готовят супы, плов, тушеные блюда. Печь под этот элемент обычно высотой 80—90 см, топливник и поддувало обязательно обладают дверками. Сам казан — это котел со стенками толщиной в 5 мм-2 см, чаще всего чугунный, с плотной крышкой, устанавливается в специальное сферическое закругление над топкой.

Коптильня

Коптильня может быть обустроена по принципу горячего и холодного копчения. Для горячего (85—120 градусов), камера копчения обычно располагается над топкой и в среднем, время приготовления в ней занимает не более 2,5 суток. А вот «холодная камера» находится в отдалении от горнила, так как попадающий в нее дым должен быть остывшим (около 35 градусов) и процесс часто занимает до 7 суток. Готовить в устройстве можно практически что угодно — мясо, дичь, рыбу, колбасы, овощи и фрукты.

Следует отметить, что существует масса проектов многофункциональных печей-барбекю, совмещающих в единой конструкции несколько этих элементов или даже все сразу. При этом необязательно их индивидуальное расположение, как например некоторые печи модульного типа — снимается варочная панель, вместо нее устанавливается конструкция для мангала или гриля.

Помимо прочего, уличные печи могут также содержать в модуле рукомойник, дровник, пазуху для просушивания одежды.

Популярны и печи-камины, когда в конструкции присутствуют топки обоих типов — закрытого и открытого.

Выбор места под уличную печь

Перед тем как начинать строить печь, необходимо до мелочей продумать ее расположение. Следует сразу отметить, что до каких-либо строений кирпичного типа расстояние должно быть не менее метра, от деревянных — 10 метров и как минимум 3 метра от топливника, во избежание пожара. Поэтому если площадь участка не позволяет построить масштабное устройство, лучше отказаться от него в пользу более компактного либо выбрать проект определенной формы, подходящей под заданные нормы, например в форме буквы «П», «Г» или вовсе, сделать печь угловой.

Многие специалисты рекомендуют в непосредственной близости к очагу расположить емкость большого объема с водой, чтобы в случае возгорания можно было потушить пламя.

Форма печи

Угловой печной комплекс значительно экономнее в пространстве, чем развернутый фронтальный. Барбекю такого типа чаще всего, в простейшем варианте состоит из 3 частей — 1 боковая с духовкой, средняя с топкой и барбекю, 2 боковая с разделочным столом и дровником.

Квадратная и прямоугольная печь — классические и самые распространенные варианты.

Круглая форма очага — чаще всего используется в 3 случаях:

• Для печи-тандыра или пиццы
• В качестве устройства для нагрева большого количества воды со встроенной бочкой
• В некоторых схемах печей с казаном

Итак, вариантов множество, рабочих схем также немало. Однако к выбору идеальной печи для личного садового или приусадебного участка необходимо подойти со всей ответственностью, учитывая противопожарные нормы, реальную полезную площадь участка, потребности и пожелания хозяев.

Популярные проекты уличных печей из кирпича

Самый простой мангал состоит всего лишь из 6 рядов кирпичей. Он выполнен в виде открытой кирпичной коробки и оборудован дверцей для подачи топлива в фасадной части наружной стенки. Такое устройство можно выполнить даже без применения раствора для разового или не долгосрочного использования. Шампуры укладываются на верхние ряды кирпичей, после образования углей.

Вариант посложнее представляет собой открытую печную топку, высокий очаг, выстроенный с использованием раствора, с полноценным дымоходом. Внутри топливника располагаются пазы для установки шампуров. Конструкция приемлема для длительного пользования и обладает компактными габаритами. Также предусмотрен дровник, благодаря которому у хозяев всегда будут сухие дрова для растопки.

Барбекю с духовкой и варочной поверхностью сложнее в построении. Это трехкомплексная система, в которой совмещены мангал или барбекю (часто и то и другое) во фронтальной части конструкции, плита для приготовления пищи (или место под казан) и духовка — в боковой. Конструкция сложная, оснащена поддувалом, прочистной дверцей для чистки каналов и дровником.

Угловой вариант садовой печи с варочной поверхностью и разделочным столом состоит из 3 основных частей. При этом разделочный стол может быть заменен мойкой или совмещен с ней на одной столешнице. Проект интересен также тем, что при наличии варочной поверхности с объемным сферическим кольцом, можно использовать ее для казана.

Печь с коптильней совмещает сразу несколько интересных элементов. Это шкаф для копчения продуктов, отделение для барбекю в фасадной части конструкции, варочная поверхность и дровник. Печь оснащена 3 топливниками, каждый из которых можно использовать по мере необходимости отдельно либо комплексно с остальными. Для такого масштабного проекта также можно предусмотреть еще одну часть на которой будут находиться рукомойник и разделочная столешница.

Выбор конструкции печи должен быть ориентирован на потребности пользующихся ей людей.

Не стоит строить комплексы, которыми вы не будете пользоваться, это создаст лишние неудобства в чистке печи.

Строительство уличной печи

Фундамент под уличную печь необходим, так как конструкция без него перекосится и развалится уже в первый сезон использования печи. Как правило — это монолитная бетонная плита, выполненная с применением опалубочного метода построения, с заглублением в грунт не менее чем на 50 см.

При этом если комплекс строится в беседке очень важно помнить, что основания печи и строения соприкасаться не должны.

Допускается обустройство свайного фундамента на участках со слабым грунтом. Основание такой подошвы должно выходить за пределы очага как минимум на 10 см с каждой стороны. В качестве ростверка устанавливают швеллеры, роль подложки выполняет толстый металлический лист.

Для постройки уличной печи используют все те же материалы, что и для домашней. Это огнеупорные кирпичи, выложенные на шамот или полнотелые печные на глиняно-песчаном растворе для тела печи и топливника. Обустройство на цементно-песчаном растворе подходит для фундамента и дымовой трубы, выходящей за пределы навеса. Можно также применять готовые кладочные смеси, подходящие по характеристикам для уличной кладки.

Кладка всегда выполняется строго по схеме. Швы идут обязательно вперевязку с контролем уровня.

Чтобы обеспечить защиту печи от погодного влияния, устанавливать ее нужно в месте, максимально защищенном от порывов ветра либо соорудить стенку таким образом, чтобы конструкция находилась с подветренной стороны. Кроме того, следует учесть и выход дымовых газов, чтобы они не мешали соседям и отдыхающим.

Ни в коем случае не устанавливайте печь под отливами крыши, стекающая влага рано или поздно разрушит кладку. От постамента, на котором очаг будет находиться, очень важно сделать уклон, а первые ряды печи защитить гидроизоляцией. От дождя и снега спасет навес, выполненный из негорючих материалов. Также печь с условием соблюдения противопожарных норм можно разместить в беседке.

Выходящий в атмосферу оголовок трубы, защитите подходящим четырехскатным оголовком из металла, во избежание попадания в трубу влаги и мусора.

Уличная печь при правильном обустройстве может обеспечить своих хозяев не менее вкусной едой при минимуме трудозатрат, чем такое же угощение в соответствующих точках общепита.

izkirpicha.com

Стационарный мангал из кирпича для дачи

Наверное, нет такого человека, которому бы не нравилось проводить время на свежем воздухе в приятной компании близких людей. А если он владеет земельным участком за городом, то, скорее всего, задумывался о сооружении на нем конструкции для приготовления пищи.

Стационарный мангал – это идеальное решение для людей, желающих иметь по-настоящему уютную зону отдыха с местом для жарки мяса и других продуктов.
В этой статье мы рассмотрим преимущества и недостатки такого сооружения, а также пошаговую инструкцию по возведению уличного мангала из кирпича с прикрепленными чертежами, фото- и видеоматериалами. Другие виды подобных устройств мы рассматривали в предыдущей статье.

Особенности конструкции

Как правило, стационарный мангал изготавливается из чугуна либо кирпича, что считается главным недостатком, поскольку в этом случае его стоимость выше, чем цена разборного или переносного устройства. Еще один минус – большой размер, который в определенных дизайнерских решениях, наоборот, может стать преимуществом.

К положительным качествам стационарного мангала относится его высокая теплоемкость, а это значит, что мясо можно готовить продолжительное время и не переживать о степени жара, которого обязательно хватит на весь процесс приготовления.

Не стоит забывать о том, что кроме конструкции необходимо правильно выбрать зону барбекю.

Стационарный мангал из кирпича своими руками

Для сооружения такого устройства требуется изучить подробный чертеж и фото, определиться с месторасположением и рассчитать необходимое количество строительных материалов.



Ниже представлено видео о том, как соорудить кирпичный мангал, от преподавателя печного дела. Он наглядно демонстрирует процесс сборки конструкции с помощью маленьких брусков. Получается этакий макет мангала из кирпича.

Для строительства сооружения понадобятся следующие материалы:

Если вам нужен мангал на одно лето или для конкретного события, рекомендуем ознакомиться со статьей о возведении временного барбекю из кирпича без раствора. Так вы сможете сэкономить свои силы, место, средства и время.

Фундамент

Когда подготовительные работы будут завершены, приступаем к возведению основания:

1. Копаем траншею глубиной не более 50 см.
2. Бутовый камень со щебнем размещаем на дно котлована. Устанавливаем опалубку.
3. Следующим шагом укладываем армирующую сетку, затем заливаем яму бетонной смесью, приготовленной из цемента и песка в пропорции 1:3. Следите за тем, чтобы арматура не лежала на дне траншеи. Если же котлован небольшой, а стены получились ровными, значит, опалубка не нужна.
4. Накрываем сверху рубероидом. Для этих целей можно воспользоваться и обычной пленкой.

Через 10-15 дней начинаем кладку кирпича. Это время необходимо для того, чтобы фундамент полностью застыл.

Раствор для кладки

Теперь приступаем к приготовлению специальной смеси. Для этого берем:

• 1 часть цемента;
• 1/4 гашеной извести;
• 3 части песка.

Полученный сухой состав заливаем жидкостью, перемешиваем и доводим массу до консистенции густотой сметаны.

Сооружаем мангал

Следующий этап – это цоколь, который может быть довольно разнообразным.

Первый ряд кирпича лучше всего класть насухо, что позволит в дальнейшем использовать целые блоки и половинки, то есть дробления можно избежать. Стоит помнить, что этот строительный материал обладает водопоглощающими свойствами, а значит, перед кладкой его рекомендуется смочить во избежание возможных неудобств. Необходимо помнить, что кирпич следует размещать строго по схеме.

Чтобы добиться максимальной устойчивости конструкции будущего дачного мангала, второй кирпичный ряд укладываем с углов, постепенно заполняя область перегородок, и с отклонением на полбруска (так называемый шахматный порядок).

Порядовка стационарного мангала поможет вам визуализировать процесс возведения конструкции пошагово. Используйте ее в своей работе.

При желании стационарный мангал из кирпича можно соорудить любой ширины и высоты.

Каждые три ряда проверяйте плоскости сооружения с помощью строительного уровня и отвеса. Так удастся избежать перекоса конструкции.

Наиболее ответственный и трудный этап – это кладка жаровни. Чтобы построить ее основание, необходимо разместить арматурные стержни и уголки между стенками, расположенными напротив.

Сама печь будет изготавливаться из металла, обладающим довольно большой плотностью. Для улучшения работы жаровни в ней рекомендуется оставить несколько щелей, не заполненных кладочной смесью. Таким образом удастся обеспечить проникновение в жаровню воздуха и улучшить горение пламени.

Если некоторое количество кирпичей заложить немного на другом уровне по отношению к остальным, можно получить место для решетки.

Следующим этапом кладем ветровые стены и сооружаем дымосборник, служащий для накапливания дымовых газов и отвода их в трубу, которая крепится на опорные колонны и постепенно сужается.

В итоге у нас должна получиться такая конструкция:

Заключительные работы

На этом этапе наш самодельный стационарный мангал из кирпича для дачи полностью готов к эксплуатации. Однако мы советуем немного преобразить его следующим образом:

1. Для хозяйственных целей оформить несколько дополнительных отсеков.
2. Слегка улучшить внешний вид. Стильно будет смотреться отделка из декоративного камня.
3. Чтобы защитить конструкцию от осадков, можно установить крышу. Она выполняется абсолютно из любого материала. Однако если покрытие будет сочетаться с кровлей дома или другими хозяйственными постройками, мангал из кирпича идеально впишется в общий ландшафт.

Предлагаем посмотреть еще несколько фотографий стационарного мангала из кирпича. Возможно, вы почерпнете для себя интересную идею и примените ее для своего дачного мангала.



Похожие статьи:

pechnoedelo.com

видео, фото чертежей и порядовки

Уличный мангал давно уже стал обязательным атрибутов загородного дома на большинстве семейных праздников. Он может быть переносным или стационарным из металла. Но лучшим вариантом является уличный стационарный мангал с использованием таких материалов, как кирпич или камень. Они отличаются долговечностью и могут служить прекрасным архитектурным элементом дизайна участка.

Строим уличный мангал

В изготовлении мангал из камня требует высокой квалификации мастера и сам процесс более трудоемок. Работа же с таким материалом, как кирпич намного проще и позволяет сделать это своими силами.

Мангал из камней

Выпускаемый сегодня разнообразный кирпич с различными свойствами позволяет воплотить все идеи в реальность. Уличные мангалы из кирпича на фото.

Этапы строительства

1. Определяемся с дизайном, делаем проект и чертеж уличного мангала из кирпича;
2. Подбираем материалы (кирпич, цемент, глина, песок, конструктивно необходимые металлические элементы) и необходимые для работы инструменты;
3. Устраиваем фундамент;
4. Укладываем кирпич.

Уличный мангал из кирпича своими руками сооружают с применением металлических элементов – дверцы, крышки, подтопка, короба и рассеивающей решетки. Металлические материалы обычно приобретают в специализированных магазинах, но можно использовать и сделанные своими руками из подручных средств. Самый дорогой вариант – заказать эксклюзивные металлические элементы в любой кузнице.

Устройство фундамента под мангал из кирпича

Сезонные циклы подтапливания грунтовыми водами, замерзания и оттаивания, да и характер самих грунтов требует обустройства фундамента под кирпичную кладку. Это обеспечит долговечную эксплуатацию сооружения.

1. Проект по обустройству фундамента своими руками предполагает, что его габаритные размеры должны быть больше размеров самого мангала. Глубина траншеи под обустройство фундамента напрямую зависит от характера почв на участке. Песчаные почвы не требуют большого заглубления, достаточно будет и 25 см. В случае если до песка докопаться представляет сложность или его и вовсе нет, то достаточно углубиться на 50 см. и выполнить отсыпку дна траншеи песком. Слой подушки из песка должен быть не менее 10-15 см.
2. Далее траншея заполняется мелкими камешками или щебенкой с последующей заливкой цементной смесью. Состав цементного раствора – одно ведро цемента на три ведра песка с добавлением воды. Песок нужно брать речной. При наличии бетономешалки процесс упрощается – щебень с цементом, песком и водой смешивается и получается более однородным.
3. Затем полученная смесь (бетон) заливается в траншею. Заливаемый фундамент выравнивается мастерком либо лопатой. Делаем перерыв на процесс застывания сутки или чуть больше. После того как наша смесь застыла, проверяем боковые и верхние части фундамента, воспользовавшись строительным уровнем.
4. Выступающие огрехи без проблем устраняются молотком. После того как фундамент полностью застыл, укладываем гидроизоляцию, в качестве материала можно применить рубероид.

Укладка кирпичей для мангала

Поскольку кирпич будет подвергаться воздействиям высоких температур, то и раствор для его укладки должен обладать огнеупорными свойствами. Большую роль в этом играет такой компонент, как глина.

К глине с большой жирностью необходимо добавлять песок, к тощей – глину с большой жирностью.

Состав имеющегося материала можно определить самостоятельно, без химических анализов. Сделать это несложно с помощью планки для размешивания. Схема для определения качества глины: в ведре 2-3 литра глины заливаем водой и перемешиваем до исчезновения комков. Лучше размешивать состав не сразу, а дать глине набухнуть. После получения однородной массы извлекаем планку из раствора.

Глина с нормальными свойствами не пристает к планке, а образует глинистый налет. Жирная глина заметно пристает к планке, у бедной нет контакта совсем, она просто стекает. Выяснив характеристики глины, приступаем к замесу раствора.

1. Кирпич первого ряда нужно укладывать очень аккуратно, но также важно, чтобы строго соблюдалась дальнейшая порядовка уличного мангала из кирпича. Вначале следует сделать проект кирпичной кладки.
2. Порядовка должна выполняться с обязательным применением уровня, который применяют в строительстве. Одним из устоявшихся правил при обустройстве мангала является порядовка в начальном ряду кирпича на ребро. Но это не столько практичная задача, сколько декоративная. Порядовка и схема укладки представлены на видео.
3. Начальные два ряда кирпичей укладываем сплошной кладкой в виде прямоугольника, при этом по уровню тщательно выравниваем все углы. При укладке кирпич очищают от всего лишнего раствора, чтобы внешний вид будущей постройки не был испорчен.
4. Схема укладки третьего ряда кирпича предполагает формирование места под дополнительные элементы мангала. Уличный мангал из кирпича на фото.
5. На завершающем этапе нужно построить дымовыводную трубу.
6. Порядовка при этом выполняется таким образом, чтобы кирпич постепенно сдвигался в рядах. Сдвигать ряды нужно не более чем на треть кирпича, иначе конструкция будет неустойчивой. Также нужно позаботиться о надежной перевязке швов.
7. На заключительном этапе можно покрыть сооружение каким-либо защитным составом. Это поможет предотвратить вымывание раствора из швов между кирпичами. Как вариант – силиконовый гидрофобизатор.

Уличный камин-мангал из кирпича строится в том же порядке, но предполагает увеличение ширины топочного пространства.

Уличный мангал-коптильня из кирпича отличается тем, что схема и чертеж будут несколько сложнее. Предполагается расположение топки ниже уровня земли, наличие коптильного шкафа и дымогенератора.

Все усилия на строительство мангала быстро окупятся удовольствием от его использования и наслаждением от вида, вкуса и запаха приготовленных на нем вкуснейших блюд. Пусть ваш отдых на природе будет приятным, а мясо – вкусным!

vseprokirpich.ru
