Металлический мангал  — это, безусловно, хорошо. Но, кроме функциональности, хочется еще и красоты, особенно на участке: на даче или возле дома. Привлекательный  вид без снижения функциональности дают барбекю из кирпича. Есть совсем простые модели, которые сложить, даже без навыка, можно за день-два, есть более сложные — целые комплексы. Складывать такие без опыта мы не рекомендуем, а вот несложную печь-барбекю или просто кирпичный мангал — пробуйте. Освоите кладку, основные приемы, а потом можно и за более серьезные проекты взяться.

Мангал-барбекю — в чем разница

Содержание статьи

Точного разделения между мангалами и барбекю нет. Основная разница в том, что на мангале готовят на шампурах, а бербекю делают на решетке. Но оба эти способа приготовления можно применять даже на костре, так что — для нас во всяком случае — что мангал, что барбекюшница — одна конструкция.

Простой мангал или барбекю из кирпича на даче или на участке можно построить и без опыта

Еще можно классифицировать по наличию крыши. Мангал — это всегда открытое приспособление, без наличия дымохода. В барбекю, особенно из кирпича, дымоходы зачастую делают, хотя и простые открытые  модели тоже есть.

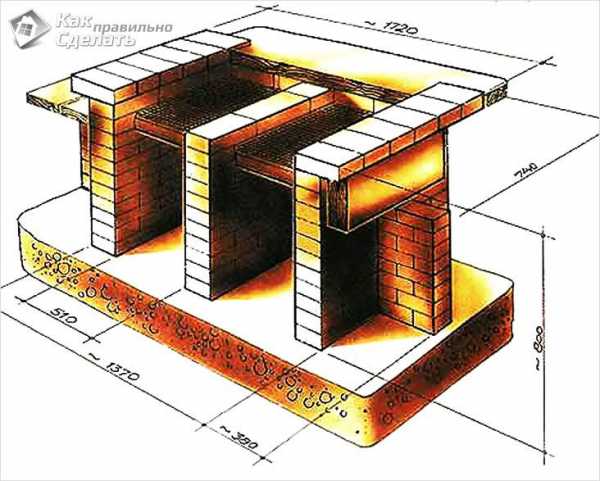

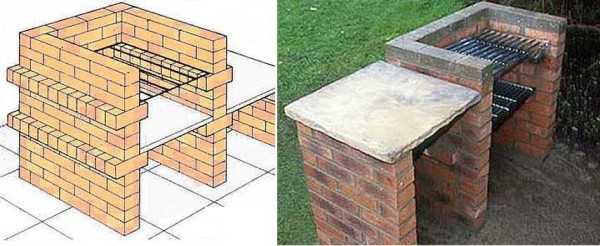

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

Проект и фото готового мангала/барбекю из кирпича

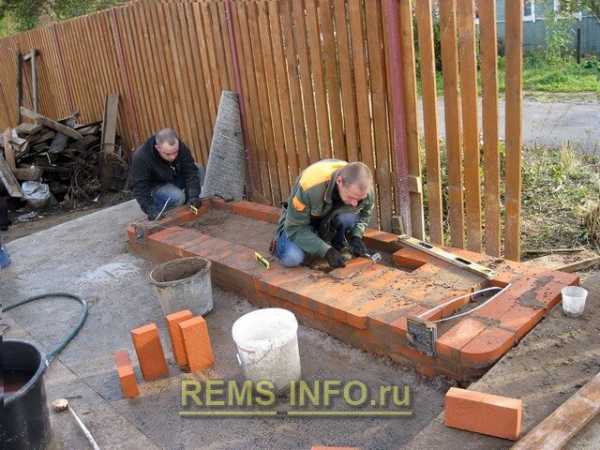

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно,  углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно  — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250.  Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки. Это важно для нормальной эксплуатации печи.

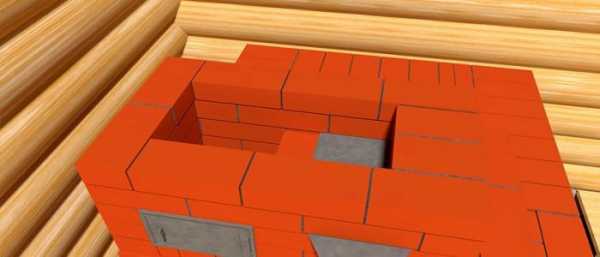

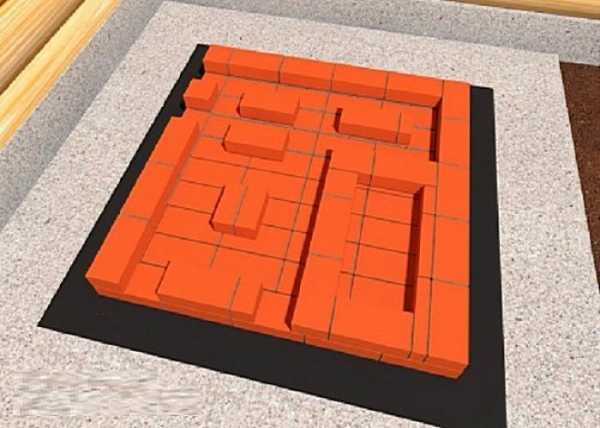

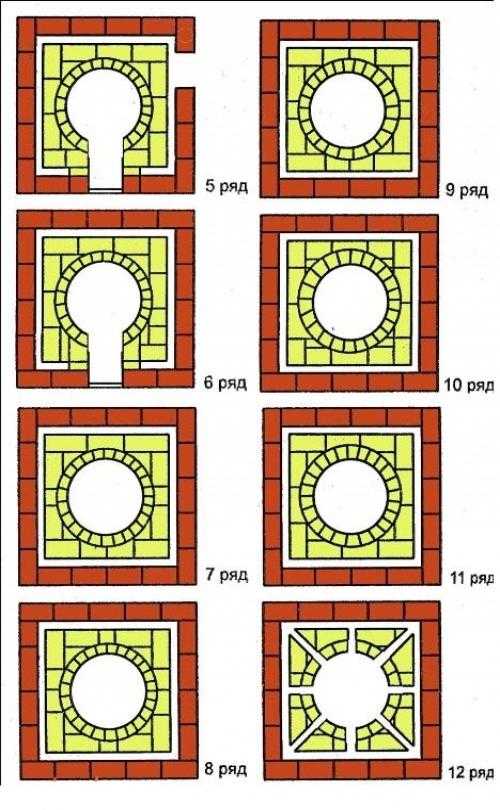

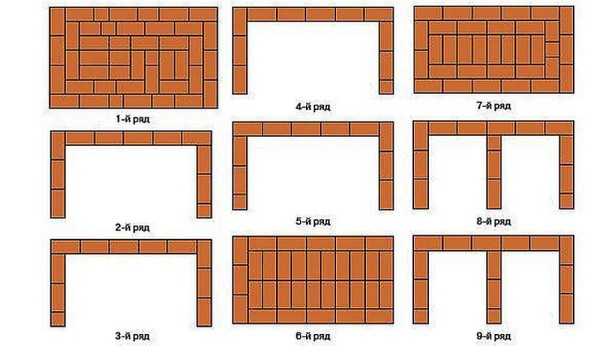

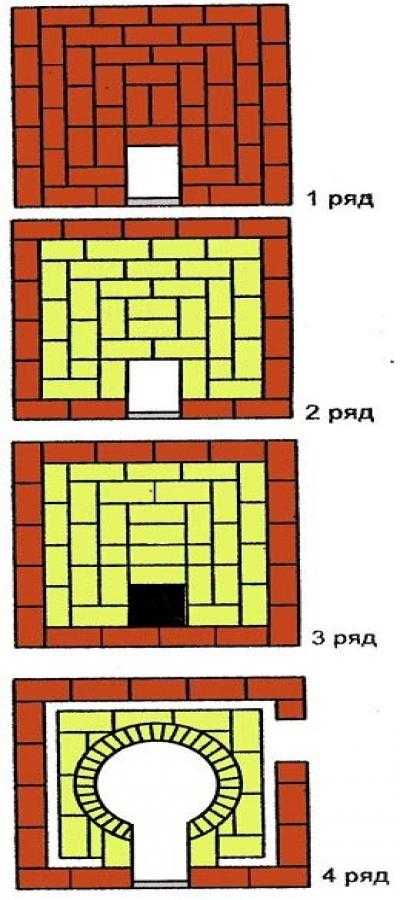

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

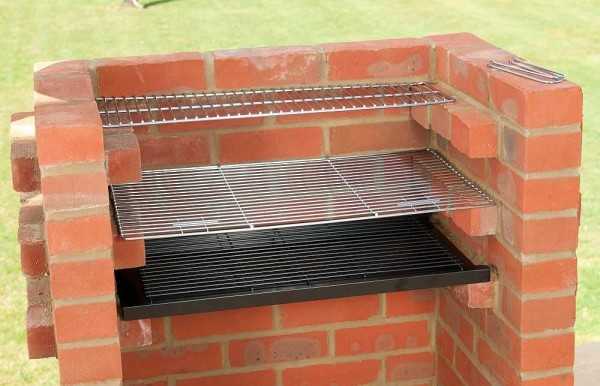

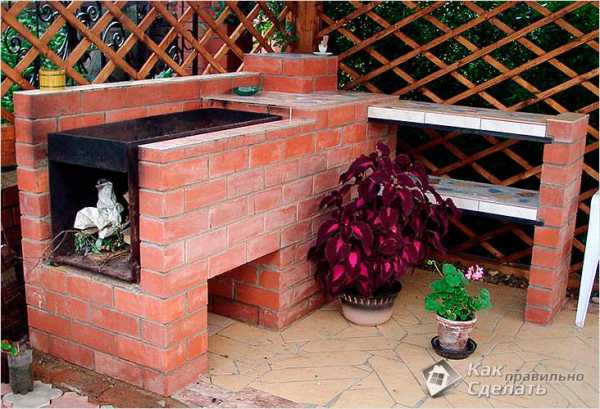

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак  КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Барбекю из кирпича с трубой: порядовка

Этот вариант барбекю немного сложнее, но тоже не самый сложный. Самое главное — топочная камера тут имеет прямой свод, а его делать намного  легче сводчатого. Кирпичная жарочная камера приподнята на высоту  90 см, общая высота — до начала трубы — 217.5 см.

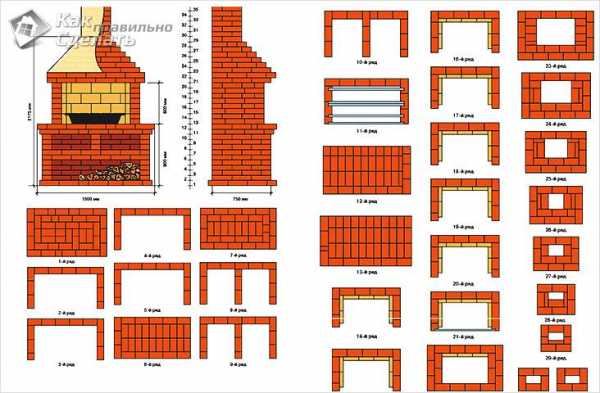

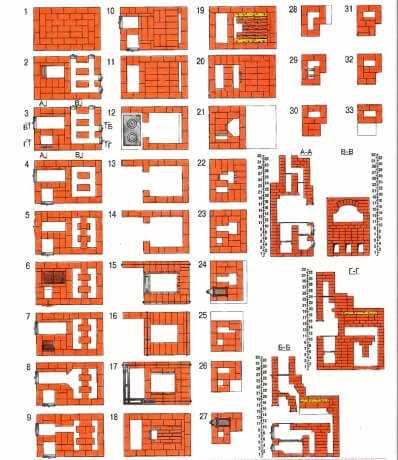

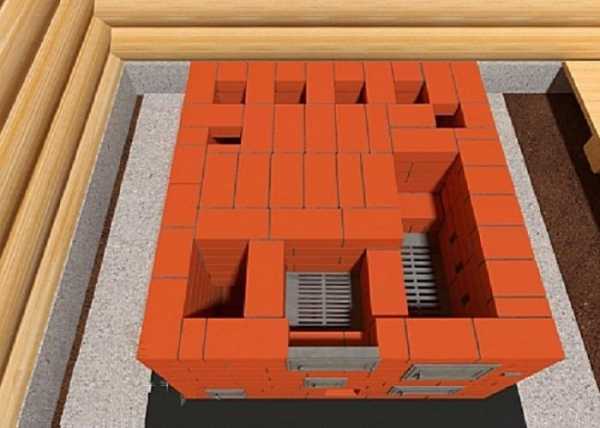

Схема кладки барбекю из кирпича

Начинается все с подготовки фундамента. Для этой печи-барбекю подойдет только монолитное армированное основание (шаг армирования 15 см) на уплотненном щебнем основании. На высохший фундамент расстилают в два слоя гидроизоляцию, затем начинают кладку. Если барбекю делают в беседке, первый ряд кладки должен начинаться на уровне пола. Если фундамент получился ниже, выкладывают дополнительный ряд (или два) кирпичей, а потом начинают кладку по приведенной схеме.

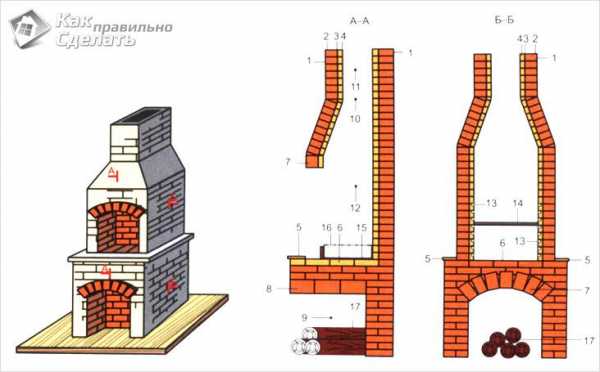

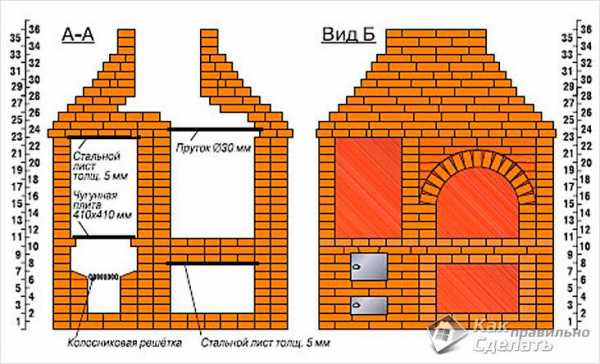

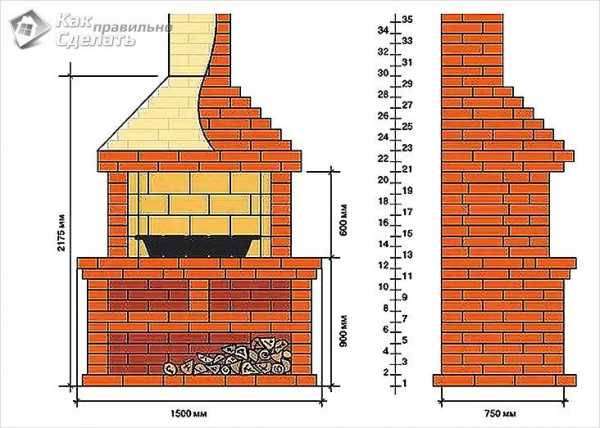

Чертежи барбекю из кирпича

Первые 9 рядов особых пояснений не требуют. Кладут точно по схеме, соблюдая порядок, используя половинки и резаный кирпич, если это указано на плане. Обязательно проверять вертикальность получающихся стенок, а также контролировать толщину раствора — 8-10 мм и горизонтальность укладки каждого кирпича.

Для контроля толщины шва можно использовать пруток арматуры соответствующего диаметра. Его кладут на край, поверхность ряда заполняют раствором, лишний чуть выше прутка срезают кельмой. После укладки и пристукивания кирпичей, получается ровный шов — пруток не дает кирпичу опуститься ниже чем нужно. Пруток потом вынимают и перекладывают выше.

Чтобы была возможность уложить 6-й ряд (сплошной), после укладки 5-го, кладут полосу металла толщиной 4-5 мм, шириной 40 мм. Длина — чуть меньше пролета печи — 1450 мм. Полосы нужны 3 — одна с краю, две примерно посередине каждого ряда кирпичей или так, как указано ниже (11-й ряд).



Формирование двух хозяйственных камер

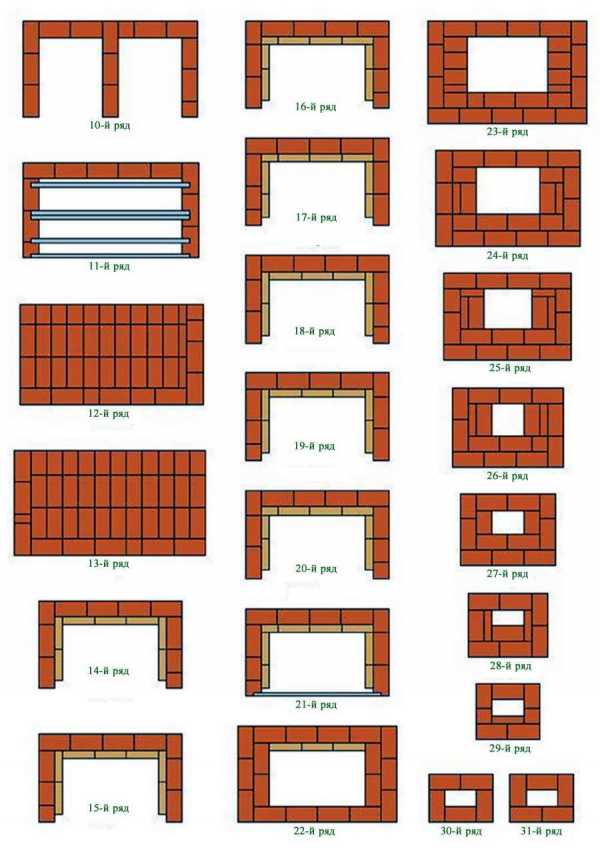

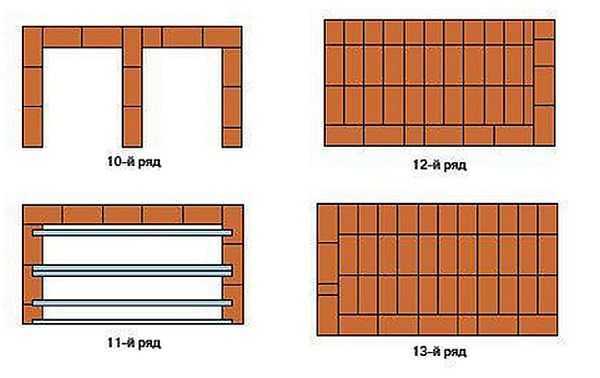

Схема кладки следующих рядов барбекю понятна. Только в 12-ом ряду обратите внимание — нужны пиленные вдоль кирпичи. Также стоит сказать, что 12-й и 13-й ряды получаются большего размера, чем нижние — образуя декоративный «пояс».

Начинается формирование топочной камеры

Светлым цветом в этих рядах обозначен шамотный кирпич (ША-8). Кладут его на тот же состав из глины и песка (возможна добавка небольшой доли цемента). Смеси на основе шамота лучше не использовать: им для спекания нужны очень высокие температуры, которые в уличных барбекю недостижимы. В результате этот раствор может впоследствии просто выкрошиться.

Формирование свода топочной камеры

На этой части порядовки тоже все понятно: начинаем формовать свод топки. Он перекрывается на 22-ом ряду, в котором начинается постепенное сужение.

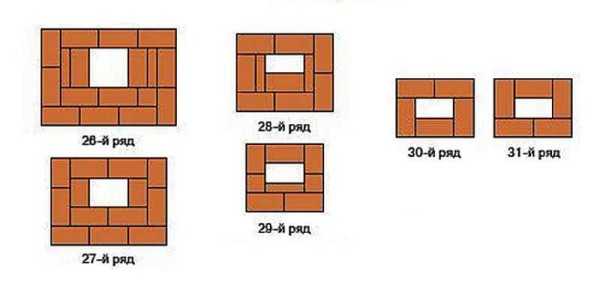

Переход свода в трубу

Продолжается формирование свода, который в 30 ряду переходит в дымовую трубу. Далее чередуются 30-й и 31-й ряды до достижения требуемой высоты.

Видео

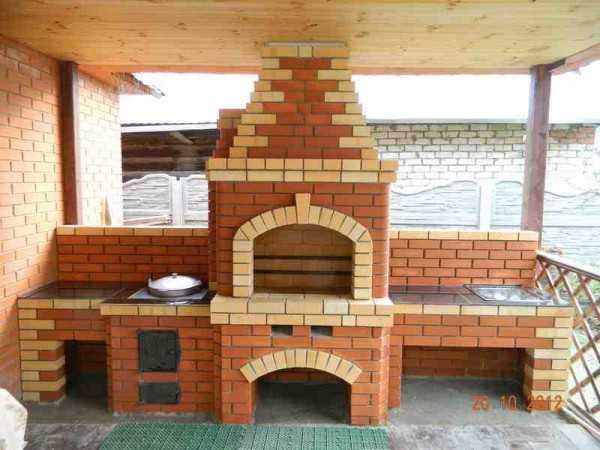

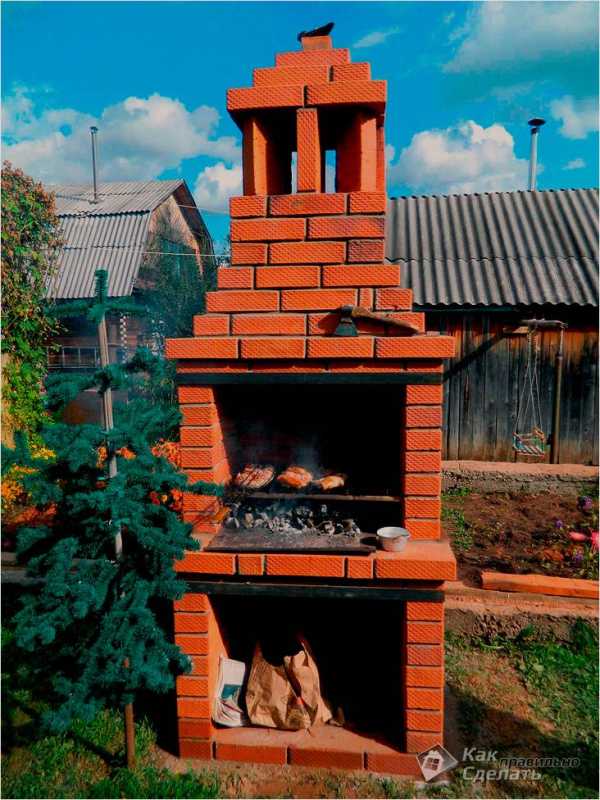

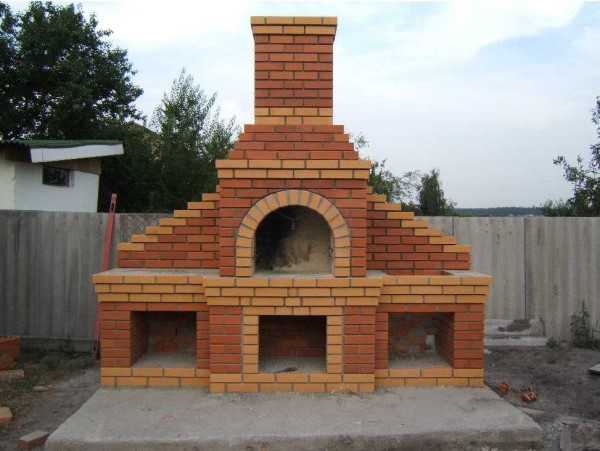

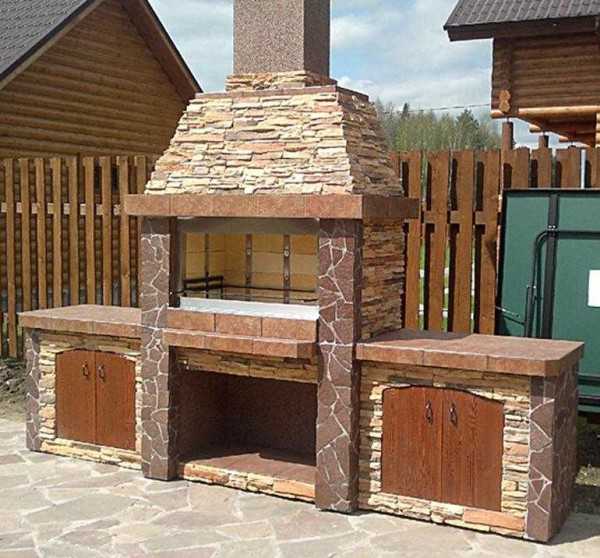

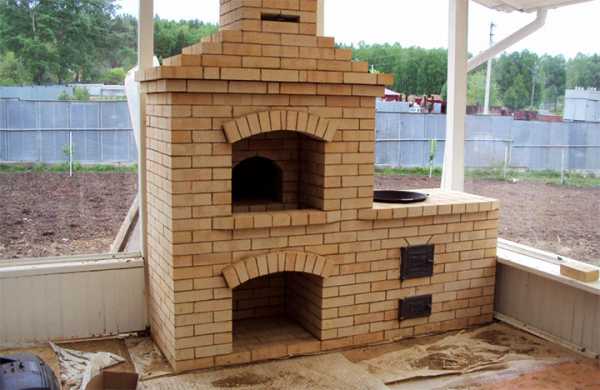

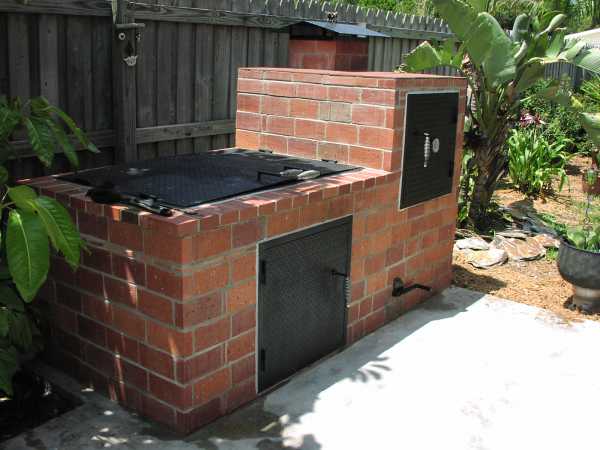

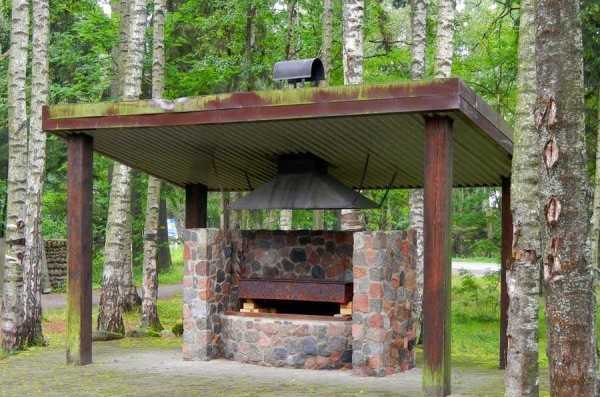

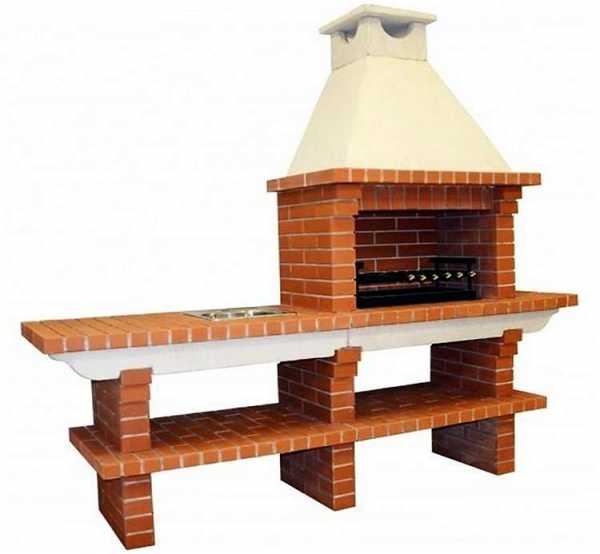

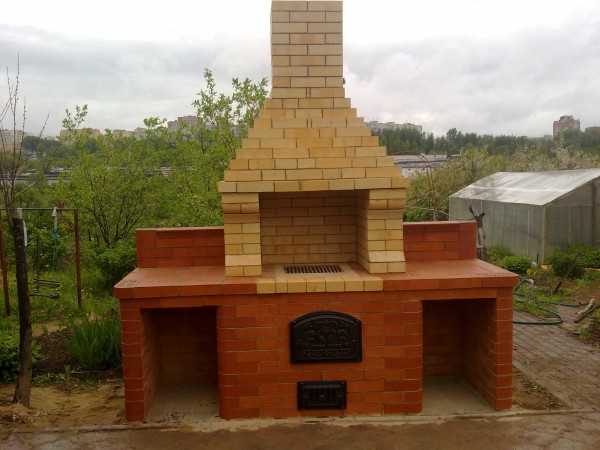

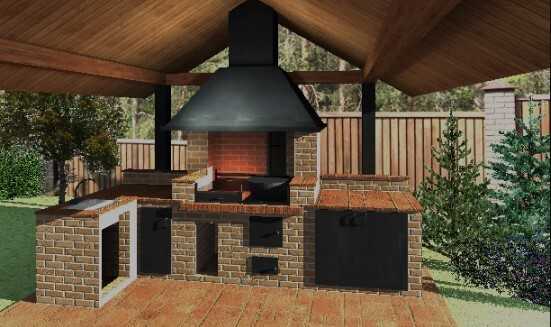

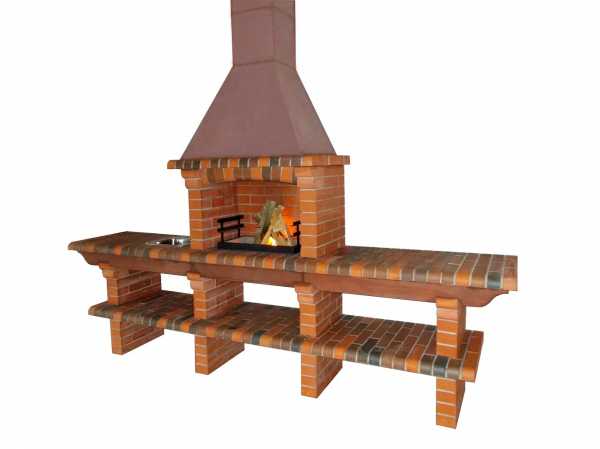

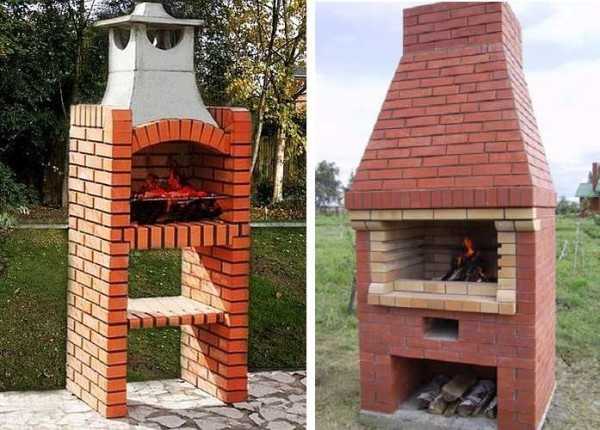

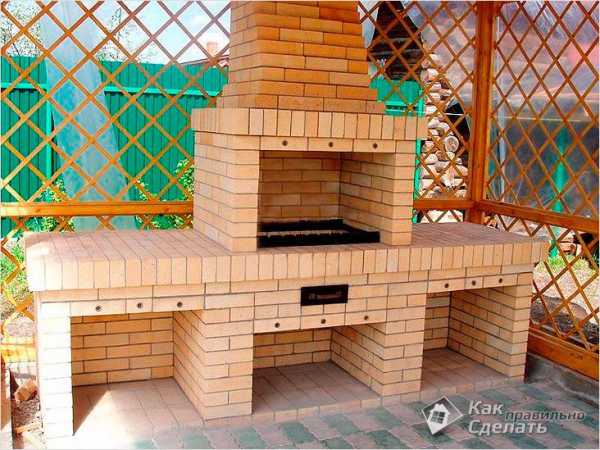

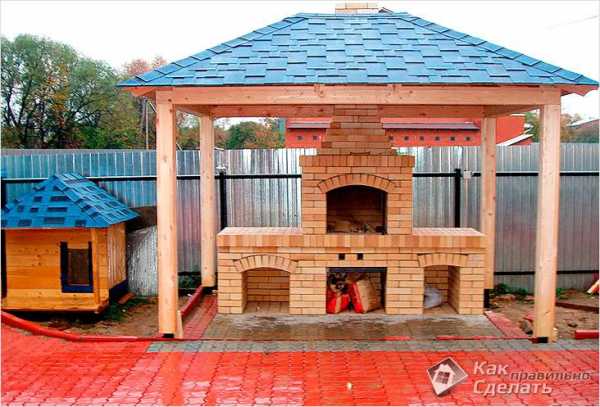

Фото барбекю из кирпича

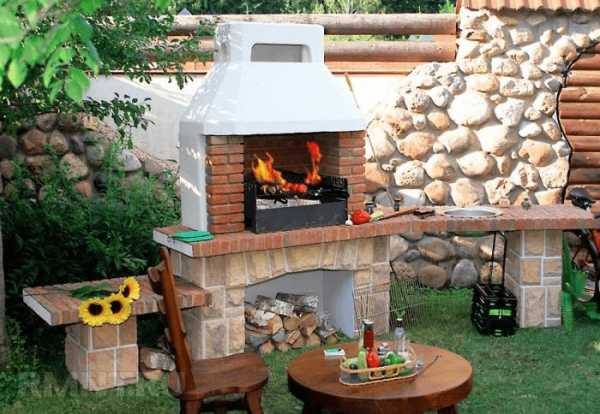

Сначала несколько вариантов попроще. Эти барбекю из кирпича вы сможете сделать самостоятельно.

Эту печь-мангал можно построить своими руками

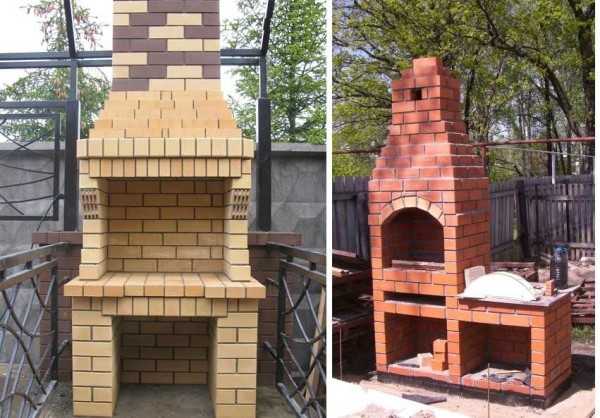

Простые варианты барбекюшницы из кирпича

Чуть сложнее, но тоже реально сделать самостоятельно

Вариации на ту же тему — отделка оригинальная

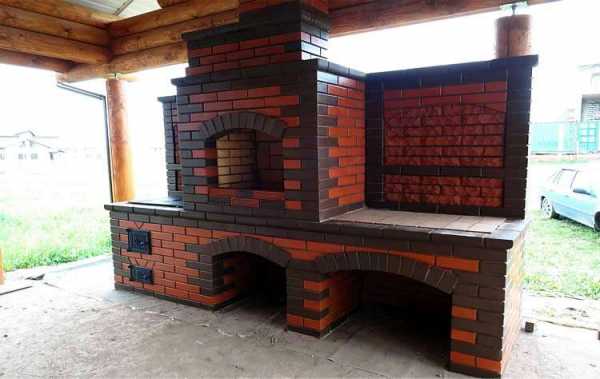

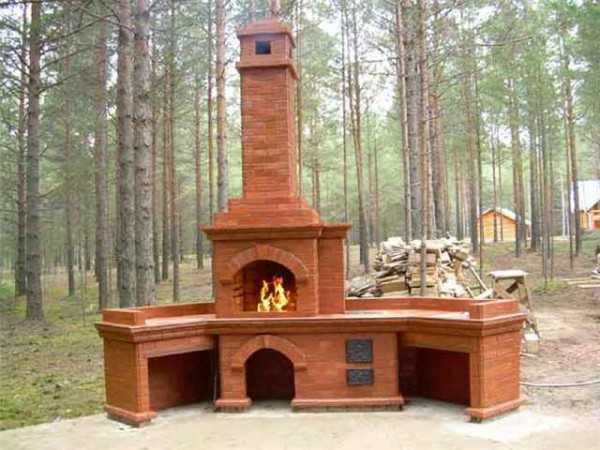

Несколько барбекю, которые можно построить, имея уже какой-то опыт, но лучше — доверить специалисту (если найдете, конечно)



stroychik.ru

Печь барбекю своими руками — пошаговая инструкция!

Любите готовить шашлыки и другую пищу на свежем воздухе, но до сих пор не имеете собственного барбекю? Предлагаем вам прямо сейчас исправить сложившуюся ситуацию! Изучив следующую инструкцию, вы узнаете, в какой последовательности выкладывается полноценная садовая печь, а представленные схемы помогут вам досконально разобраться во всех нюансах технологии.

Печь барбекю своими руками

Содержание статьи

Материалы для строительства уличной печи

Наименование	Средняя плотность, кг/м3	Пористость, %	Марка морозостойкостси	Коэф. теплопроводности, Вт/м*С	Марка прочности	Цвет
Кирпич полнотелый	1600-1900	8	15-50	0,6-0,7	75-300	красный
Кирпич печной шамотный	1700-1900	8	15-50	0,6	75-250	от светло-желтого до темно-красного

Начните с подготовки материалов. Вам понадобится:

• бетон. Его нужно не особо много, поэтому можете приготовить самостоятельно;
• доски для сооружения опалубки. Отлично подойдет необрезная доска;
• арматура. Нужна для упрочнения фундамента. Можете использовать ненужные металлические изделия – обрезки швеллеров, толстой проволока, полоски стали и т.п.;
• обрезные доски. Из таких досок вы соорудите опалубку для бетонной стяжки под столешницу;
• кирпичи. Понадобятся простые керамические и огнеупорные изделия;
• железная труба диаметром порядка 150 мм;
• материал для гидроизоляции фундамента. Обычно применяется рубероид;
• смеситель;
• раковина. Для садовой печи лучше всего подойдет металлическая мойка;
• резиновый шланг.

Необходимое количество исходных материалов подбирайте в соответствии с выбранными габаритами будущей печи.

Рекомендации по составлению проекта

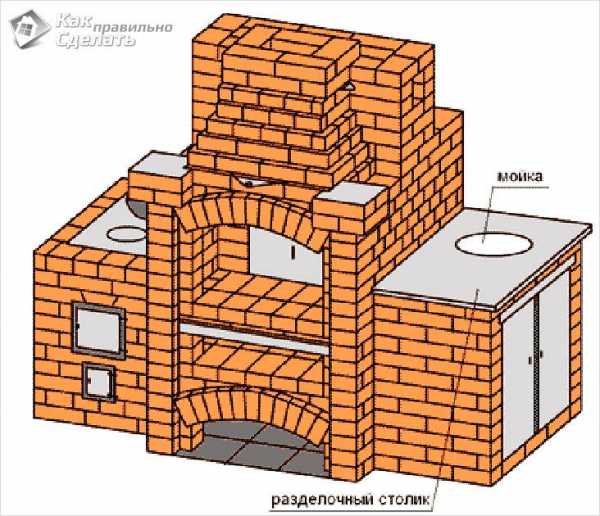

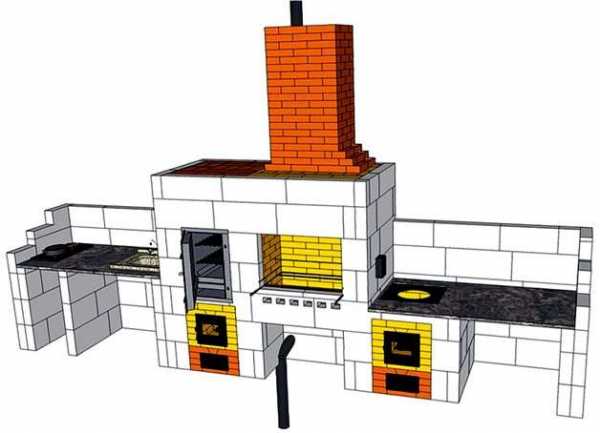

Схема барбекю

Подготовьте проект печи. В этом руководстве рассматривается процесс возведения полноценного комплекса для приготовления пищи, укомплектованного разделочной столешницей и мойкой. Если раковина и стол вам не нужны, просто исключите из инструкции этапы, связанные с их обустройством.

Выберите подходящее место для барбекю. В первую очередь, вам должно быть удобно пользоваться печью.

Выбираем место для печи

Важно! Если рядом с выбранной площадкой растут высокие деревья, убедитесь, что их ветви не будут находиться в непосредственной близости с будущим дымоходом. В противном случае обрежьте ветки, иначе они сгорят.

Печь не должна примыкать своей задней стенкой к каким-либо постройкам. В процессе эксплуатации барбекю кирпич будет очень сильно прогреваться, что не лучшим образом отразится на состоянии примыкающих строений – они могут попросту сгореть.

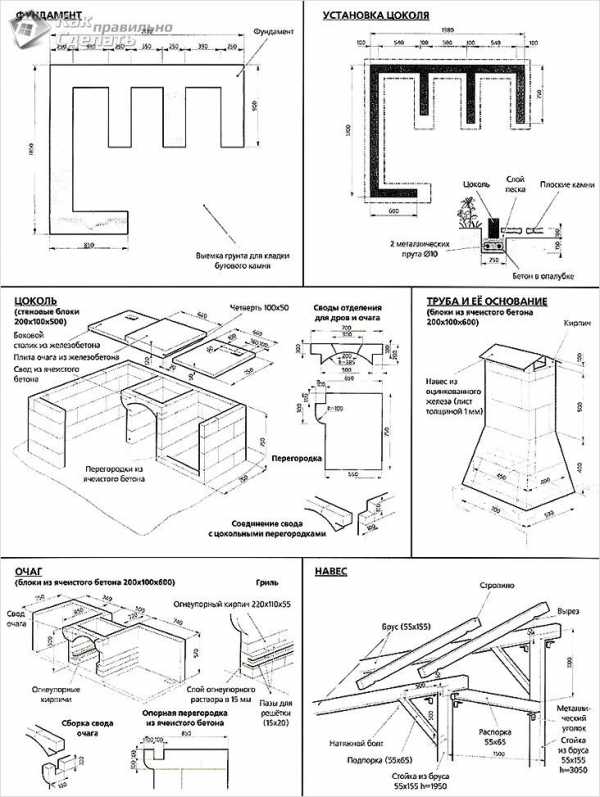

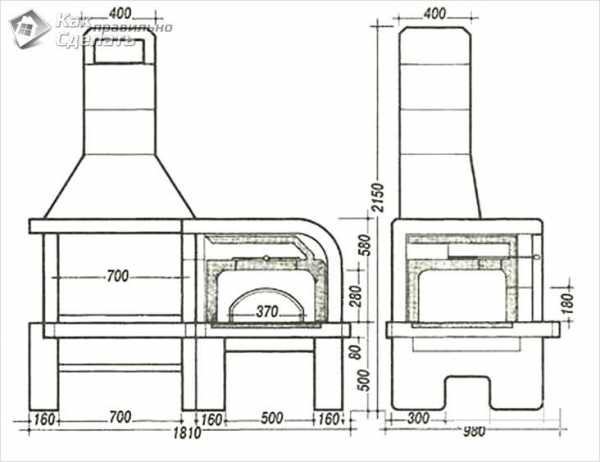

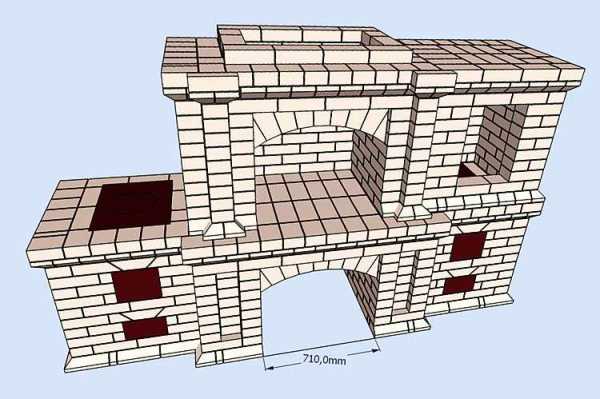

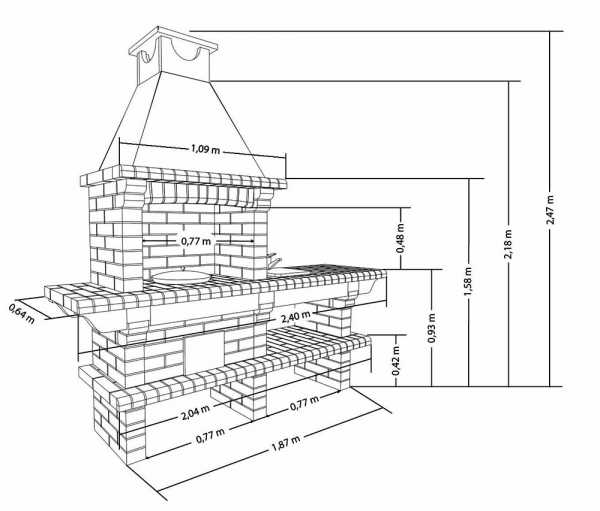

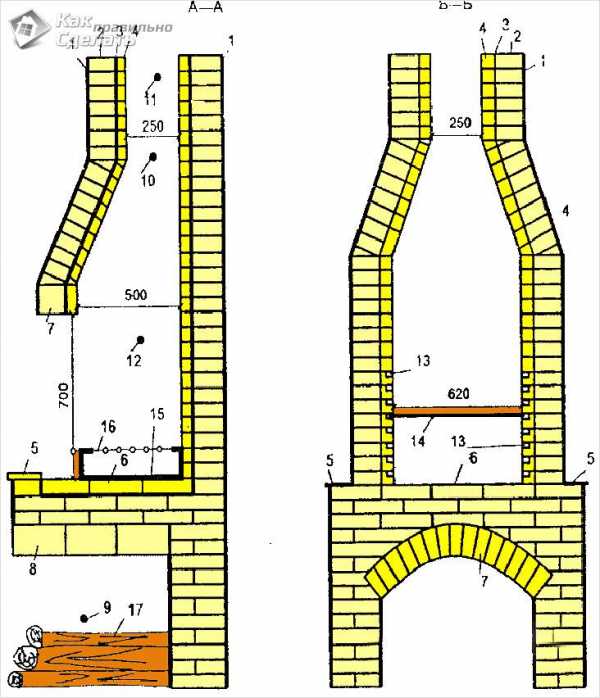

Далее представлены схемы с указанием габаритных размеров. Можете взять их в качестве основы, но параметр А лучше увеличить до 1,5 м.

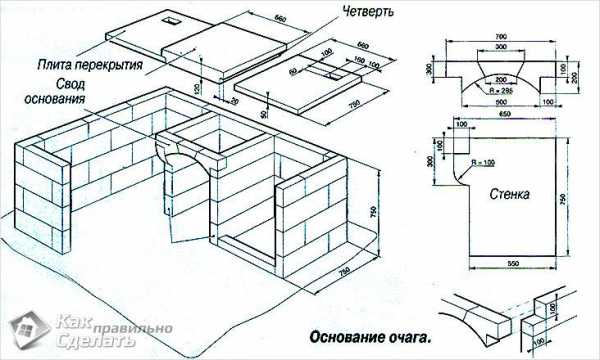

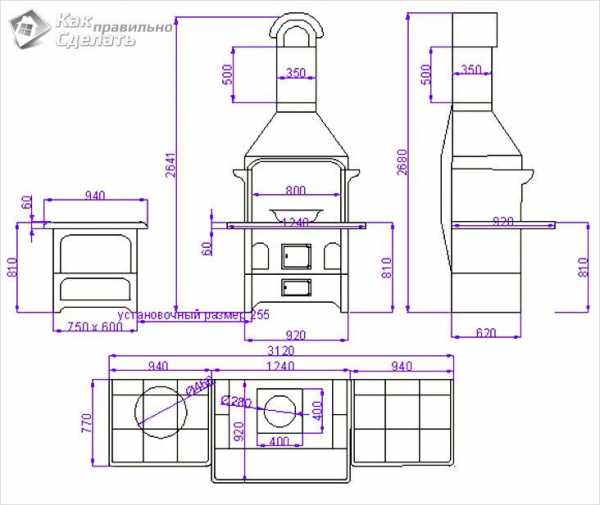

Барбекю своими руками чертеж

Схема расположения камина

Где лучше разместить раковину

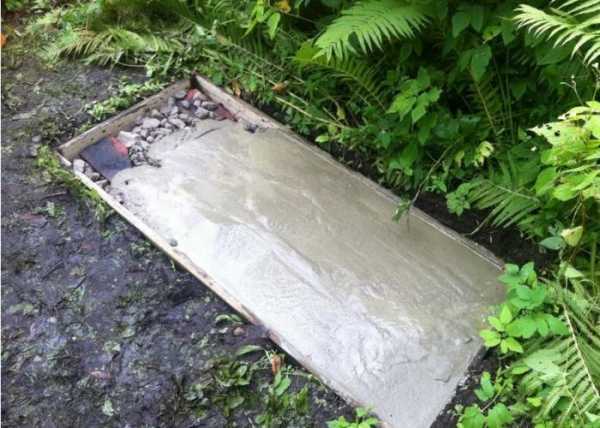

Обустройство фундамента для печи барбекю

Обустройство фундамента

Печь будет иметь сравнительно небольшую массу. Ее отлично выдержит армированный фундамент толщиной порядка 20 см. Для заливки оптимально подойдет бетон М100.

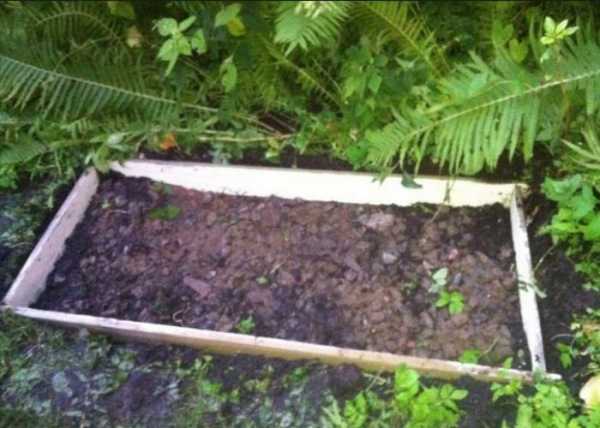

Первый шаг. Разметьте площадку под фундамент. Делайте это с помощью колышков (металлических прутков, обрезков труб) и бечевки (шнура, веревки и пр.).

Второй шаг. Выройте котлован по периметру основания. Рекомендованная глубина – порядка 30-35 см. Обязательно сделайте 5-сантиметровый запас по ширине ямы.

Третий шаг. Засыпьте дно углубления песчано-гравийной смесью и тщательно ее уплотните.

Четвертый шаг. Сделайте опалубку. Чтобы было удобнее, предварительно соберите из досок щиты шириной 30-35 см. Длину подбирайте по размерам сторон основания. Элементы опалубки установите по периметру котлована.

Пятый шаг. Уложите арматуру в опалубку. Лучше всего использовать стальные прутки диаметром 1 см.

Шестой шаг. Залейте бетон.

Приступать к дальнейшим работам можно через 3-4 дня после заливки фундамента.

Кладка печи

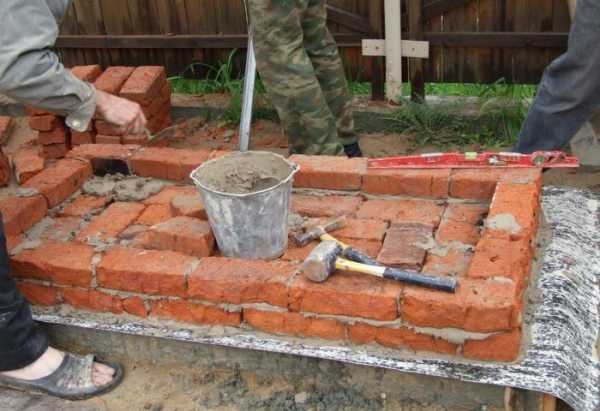

Уложите на фундамент двойной слой рубероида. Он возьмет на себя функции гидроизоляции и обеспечит надежную защиту стенок садовой печи от влаги из грунта.

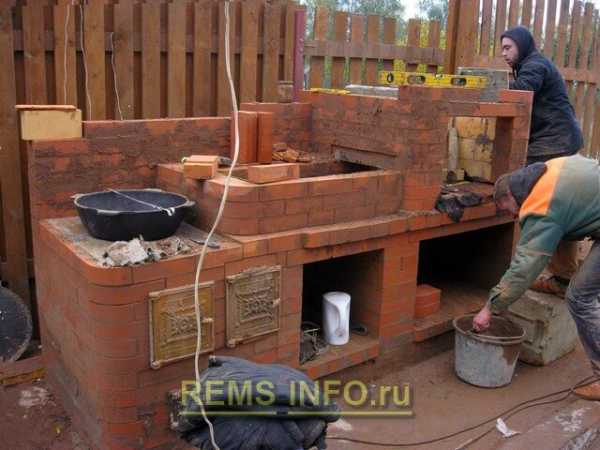

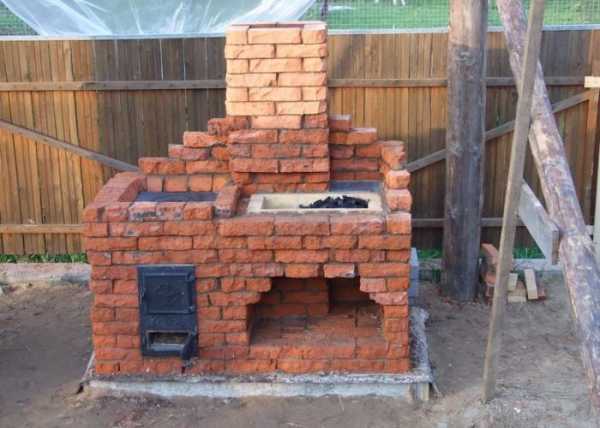

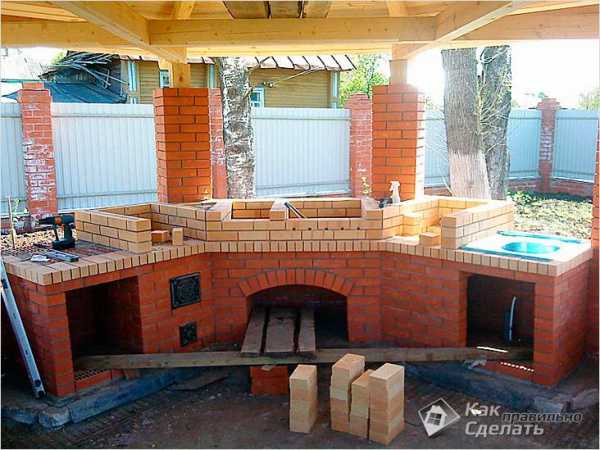

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

Выберите форму проемов барбекю. Если вы хотите делать прямоугольные проемы, подберите материал для обустройства перемычек. Подойдет железный уголок. Если же проем будет оформлен в виде арки, заранее сделайте шаблон для выкладывания свода. Для изготовления шаблона используйте доски.

Кладка печи

Шаблон из досок для арки

Как сделать арку

Пример строительства барбекю

Разобравшись с вышеописанными нюансами, приступайте к кладочным работам. Вид кирпичей, узоры, всевозможные вставки и прочие декоративные решения остаются на ваше усмотрение. В рассматриваемом руководстве печь выложена в стиле, подобном оформлению дома.

Пример строительства барбекю

Выложите нижний ярус. Кладку стен выполняйте в полкирпича, не забывая оставлять проемы. Для скрепления кирпичей используйте цементный раствор. Выложите стены 60-сантиметровой высоты, если планируется обустройство арочного проема, либо же на высоту 80 см, в случае если вы решили делать проем прямоугольной формы.

При подобной высоте проема и паре-тройке рядов кирпича сверху рабочая столешница будет находиться на метровом расстоянии от основания, что является самым удобным для работы вариантом. Если ваш рост заметно отличается от среднестатистических показателей, скорректируйте высоту стола под свои нужды.

Если вы решили делать прямоугольный проем, положите металлический уголок на последний ряд кладки в соответствии со схемой, а затем выложите стены печи по периметру. При желании же обустроить проем арочной формы, предварительно установите шаблон для кладки свода.

Высота стенок

Если будет устанавливаться мойка, на этом же этапе уложите в стену печи трубу. Через нее вы пустите шланги водопровода.

Выложите стены на желаемую высоту. В рассматриваемом примере высота стенок составляет 0,9 м. Верхний ряд кладки сделайте с незначительным выступом наружу. Благодаря этому внутри образуется ступень, позволяющая установить опалубку для заливки стяжки.

Чтобы кладка прошла успешно, осуществляйте ее с соблюдением следующих правил:

• швы должны иметь равную ширину;
• высота проемов должна быть такой, чтобы между их верхними краями и столом поместилось минимум 2 ряда кладки;
• проем арочной формы необходимо оформить с одним центральным кирпичом.

Завершив обустройство нижнего яруса, займитесь подготовкой основы для топки и стола. Сделайте стяжку. Опалубку для бетона кладите на обустроенную ранее ступеньку внутри печи. Доски нарежьте по габаритам пролета. Если будет устанавливаться мойка, оставьте в бетонной стяжке пространство для ее размещения. Делается это очень просто. Надо лишь не закладывать участок для установки раковины. Обложите его еще одной своеобразной опалубкой, зафиксированной с помощью распорок.

Залейте стяжку и оставьте ее на трое суток. Спустя указанное время демонтируйте опалубку проема для раковины.

Покройте столешницу материалом на свой вкус. К примеру, замечательно подойдут цельные плиты мрамора – это одновременно красиво и удобно.

Схема устройства ступеньки под столешницу из кирпича фагота и обычного

Деревянные доски в качестве подложки под бетонную стяжку

Фото бетонной стяжки под столешницу без мойки

Уличная столешница для барбекю

Если планируется мойка, не забудьте оставить под нее проем в стяжке

Второй ярус печи барбекю состоит из топочного отделения и стенок, закрывающих участок от любопытных взглядов с улицы. С перегородками все предельно просто – это обыкновенные сплошные стенки, выложенные в половину кирпича. Если хотите, можете и вовсе отказаться от их обустройства. Порядок же возведения топки заслуживает отдельного внимания.

Как правильно обустроить мойку

Опалубка под мойку в камине своими руками

Схема укладки досок в качестве опалубки под бетонную стяжку

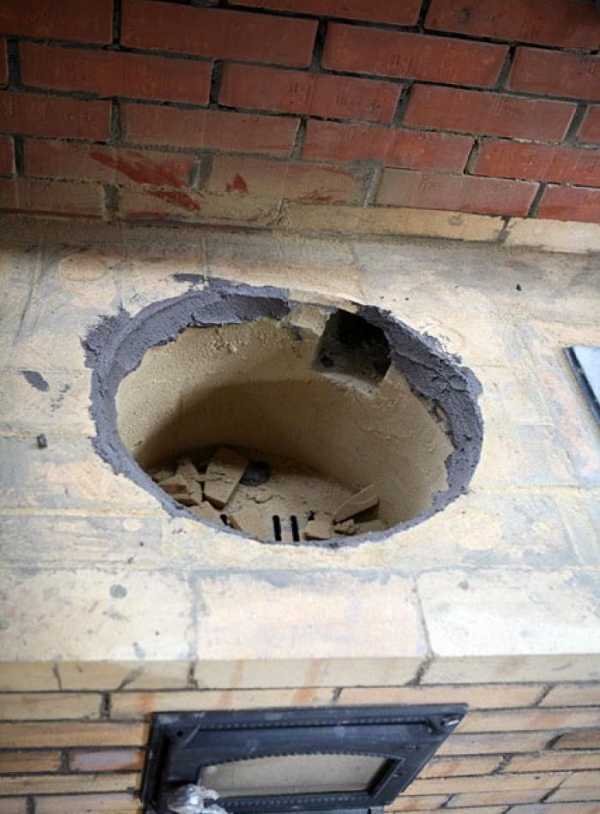

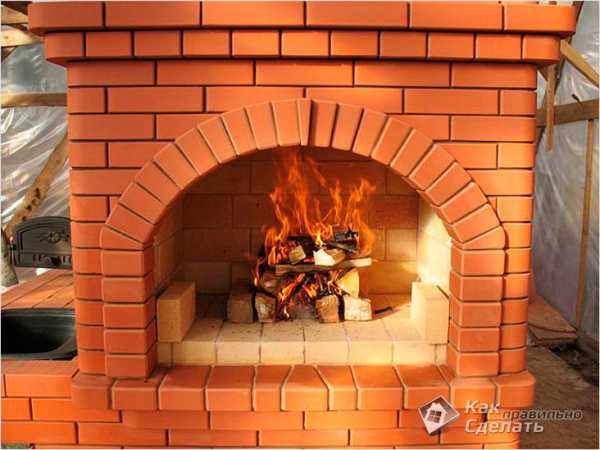

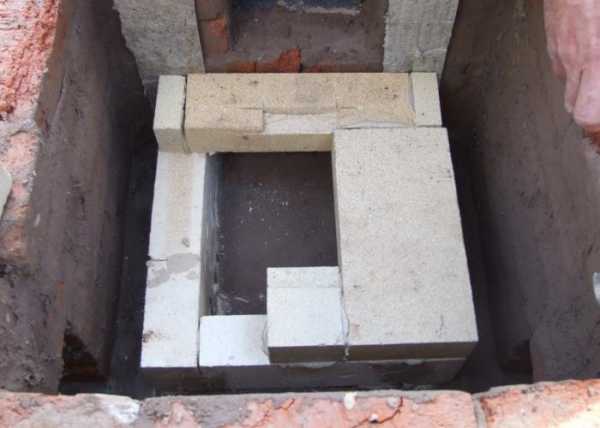

Обустройство топки

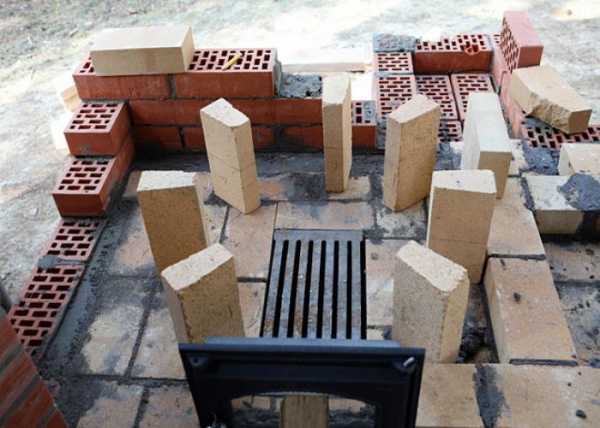

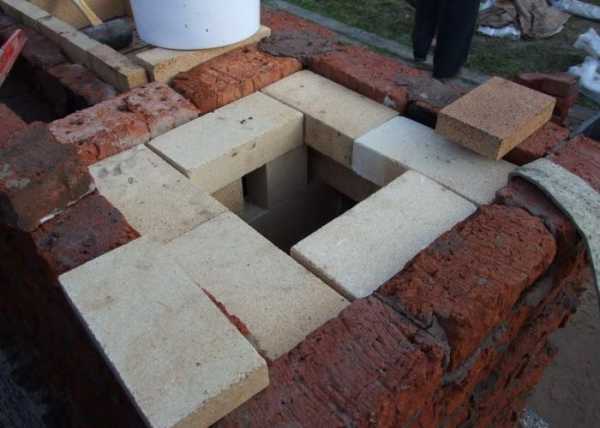

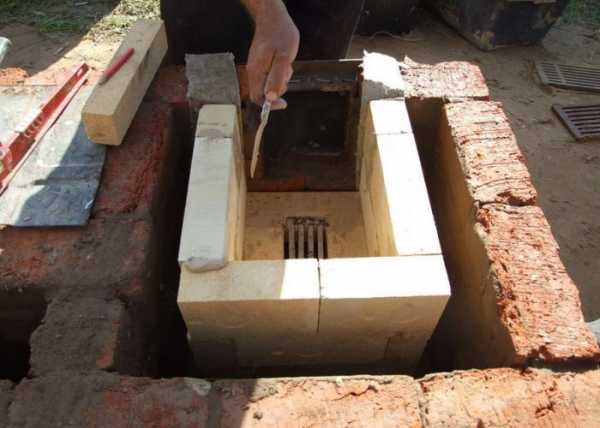

Топка печи имеет двухрядную конструкцию: внешний ряд выкладывается из обычного керамического кирпича, внутренний – из огнеупорного материала.

Пример строительства барбекю

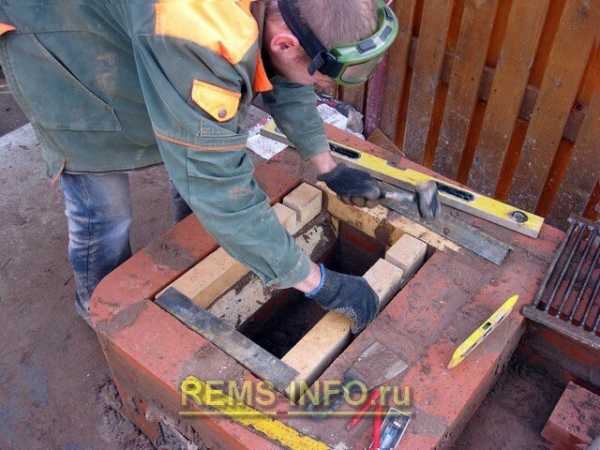

Кладку топки ведите стандартным способом. Рекомендованные параметры следующие:

высота топочного проема – 7 рядов плюс арка либо же 9 рядов в случае обустройства проема прямоугольной формы;

• глубина топки – около 600 мм;
• ширина – порядка 700 мм.

Выложив проем топочной камеры, достройте сверху пару дополнительных рядов кладки и переходите к обустройству дымоотводящей трубы.

Для перехода на необходимую ширину дымохода последовательно уменьшайте длину стен топочного отделения. Заднюю и переднюю грани нужно укорачивать на полкирпича в каждом следующем ряду. Боковые же стенки следует уменьшать на 25% ширины кирпича. По такой схеме нужно выложить порядка 7 рядов. Затем можно начинать заниматься обустройством дымоотводящей трубы. Она должна иметь прямоугольную форму. Рекомендованная высота конструкции – 12-14 рядов.

Пример строительства барбекю

Пример строительства барбекю

Пример строительства барбекю

На этом камин готов. Чтобы в процессе выполнения этого этапа не возникло никаких проблем, соблюдайте следующие рекомендации:

• не делайте топочный проем чересчур высоким. Достаточно 7-9 рядов. В противном случае тяга в дымоходе станет слишком слабой, в результате чего весь дым будет уходить на участок, а не в небо;
• внутреннюю часть топки нужно выкладывать именно огнестойким кирпичом. В противном случае кладка попросту растрескается под воздействием температурных перепадов;
• дымоход тоже не должен быть слишком высоким, т.к. из-за этого ухудшится тяга;
• контролируйте, чтобы дно топочного отделения было максимально ровным – так вам будет гораздо легче вычищать золу в будущем.

Последние штрихи

Сравнение печей

Барбекю почти готово. В завершение сделайте следующее:

• установите смеситель и мойку;
• подведите шланги подачи и забора воды;
• покройте столешницу финишным материалом (выполняется по желанию). Лучший вариант отделки – натуральный камень;
• выложите площадку перед печью тротуарной плиткой.

Если хотите, установите рядом с барбекю столик и пару скамеек. Дополнительно в такой ситуации рекомендуется подумать над обустройством навеса.

Навес кованый

Теперь вы знаете, как построить печь барбекю. Представленный агрегат позволит вам не только готовить вкуснейшие блюда, но и сжигать листья и прочий мелкий мусор – барбекю прекрасно справляется со всеми задачами.

Столешница и раковина сделают печь максимально удобной в эксплуатации. Вам не придется бегать в дом, чтобы подготовить продукты – все можно будет делать в одном месте.

Свободное пространство под столом подойдет для хранения дров. Здесь они всегда будут оставаться сухими и прекрасно вентилироваться, что не даст древесине отсыреть и сгнить.

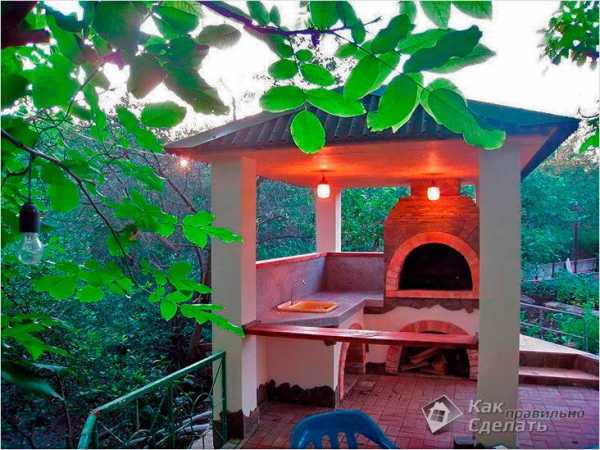

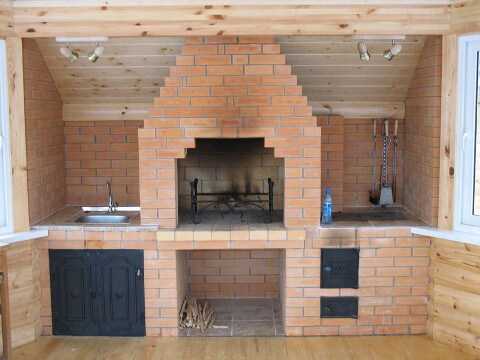

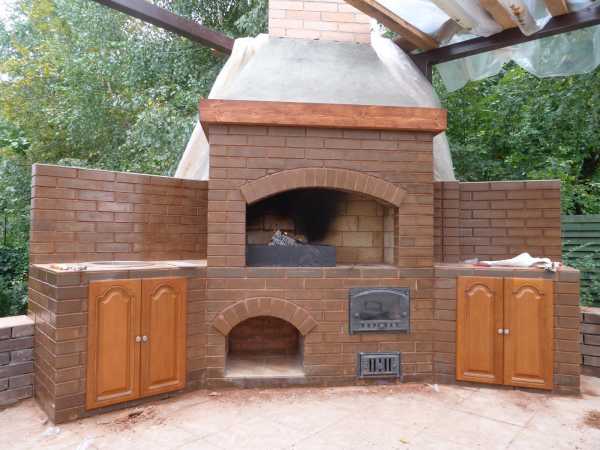

Барбекю своими руками из кирпича

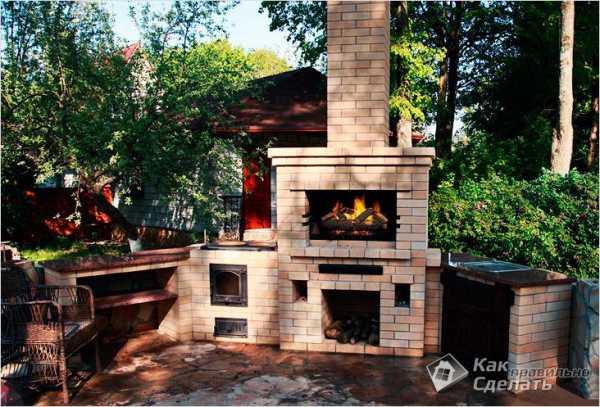

Камин барбекю

Удачной работы!

Видео – Печь барбекю своими руками

stroyday.ru

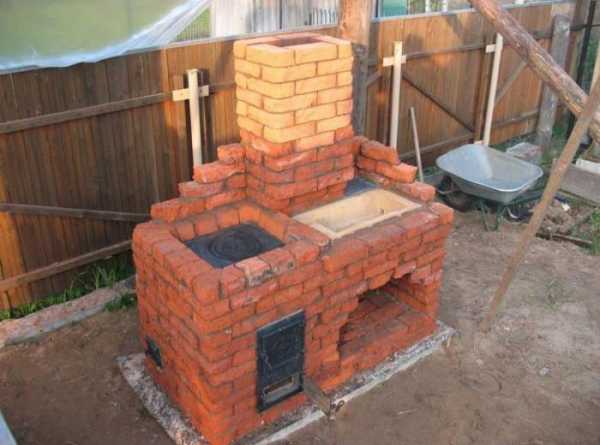

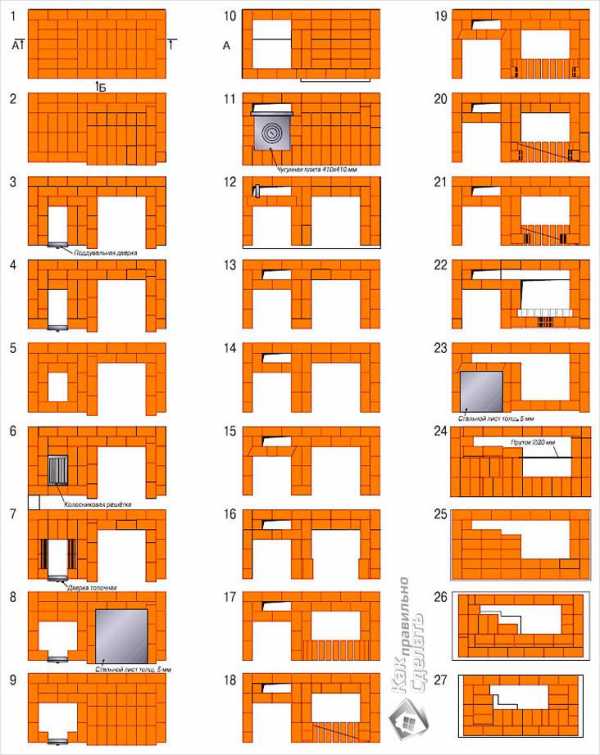

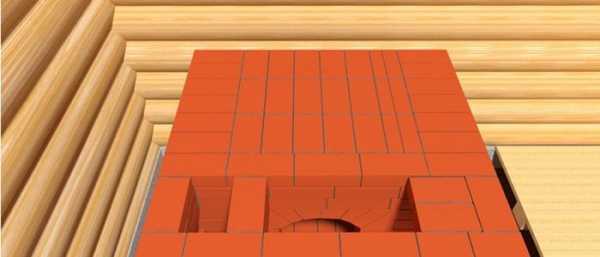

Мангал с плитой из кирпича своими руками: порядовка

Отдых на природе в выходные дни – это один из самых эффективных способов восстановления сил после напряженной трудовой недели. Нет ничего лучше приятного общения в кругу друзей и знакомых за столом в теплый летний вечер. А разве можно представить себе отдых на даче без свежего, ароматного, аппетитного шашлыка? Конечно же, нет.

Для правильного приготовления мяса необходима специальная печь, называемая мангалом. В этой статье мы поговорим о том, какие разновидности прямоугольной жаровни существуют в настоящее время, а также коснемся вопросов, связанных с изготовлением подобных устройств с плитой своими руками.

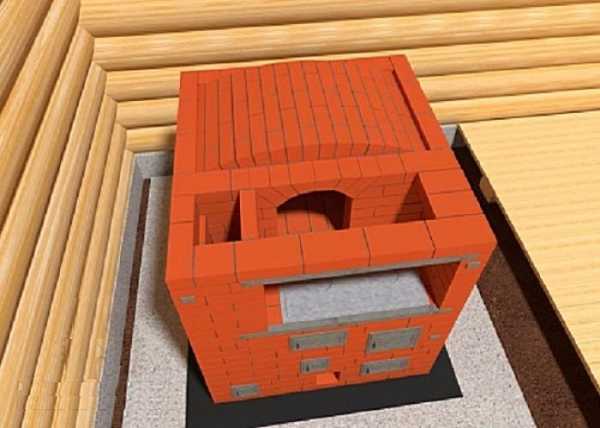

Печь из кирпича с мангалом

Когда заходит речь о мангале, многие из нас представляют металлический ящик, оборудованный по бокам отверстиями. Так выглядит классическая переносная жаровня. Подобное устройство незаменимо при вылазках на лоно природы, а вот в условиях дачи можно построить и успешно эксплуатировать более основательную конструкцию. Это может быть кирпичная печь с вмонтированным в нее мангалом.

Подобное устройство от своего простейшего переносного аналога отличается гораздо большими возможностями. Крытая конструкция защищена от проникновения пыли во время приготовления шашлыка, а труба для отвода дыма не заставит повара искать средство спасения от удушливого газа.

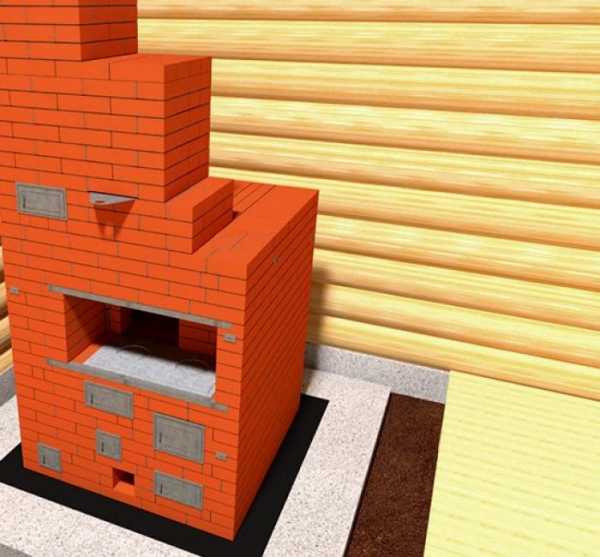

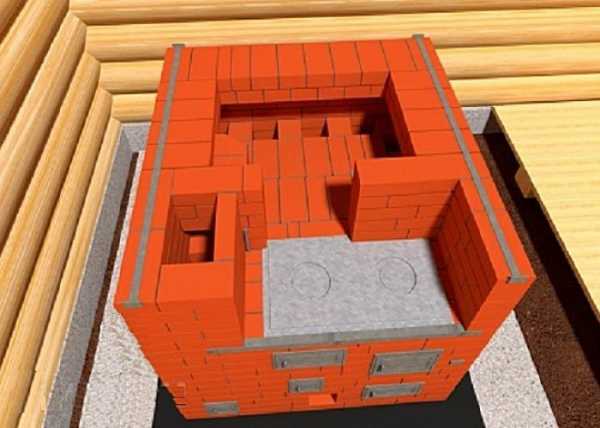

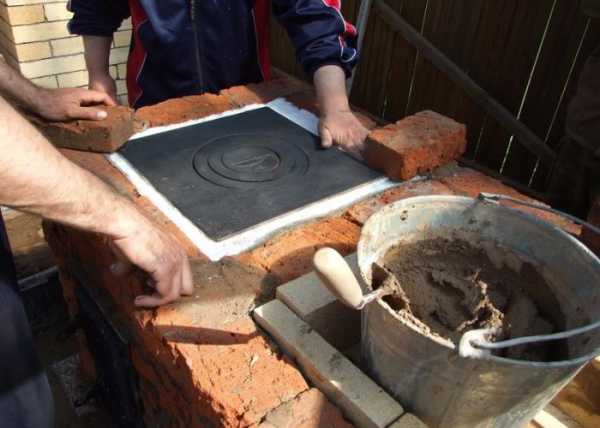

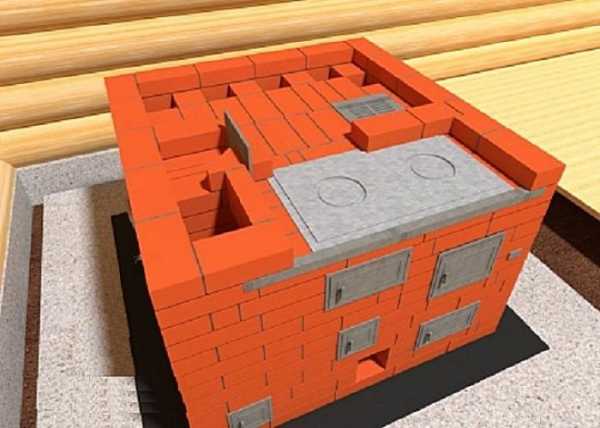

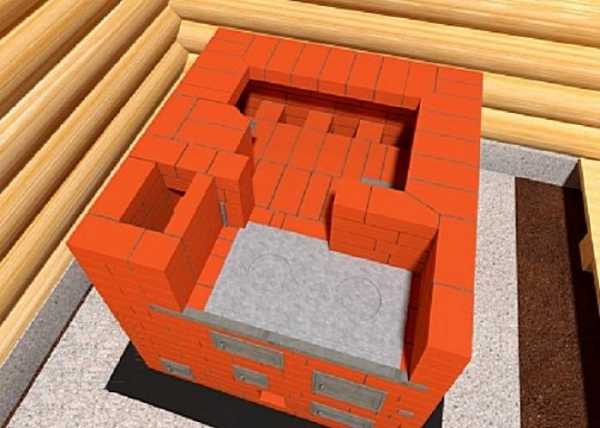

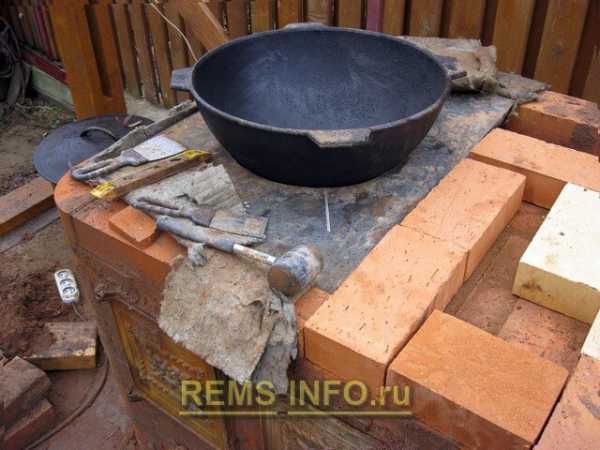

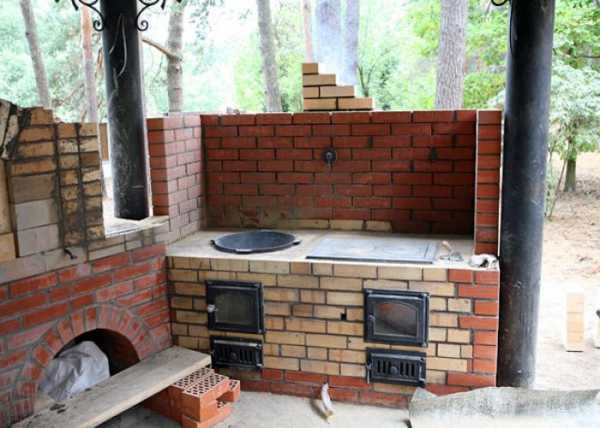

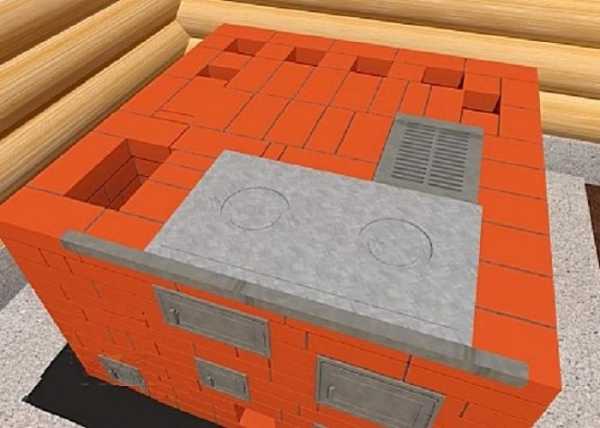

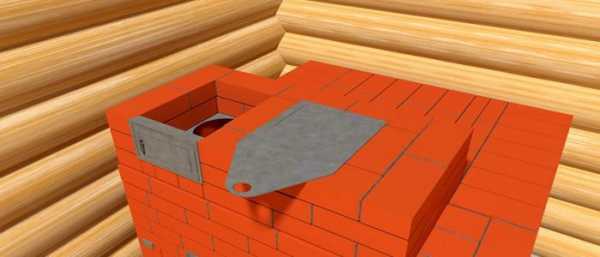

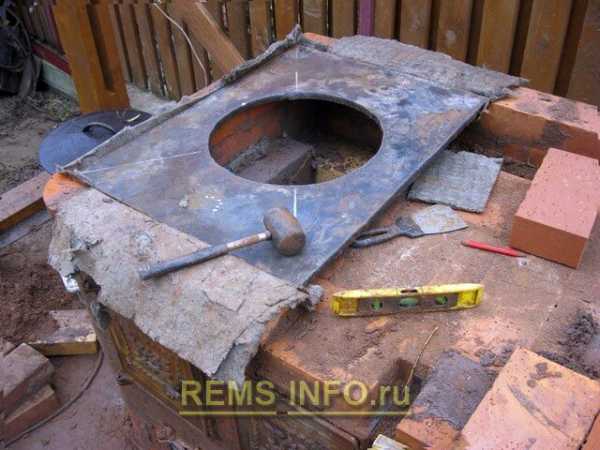

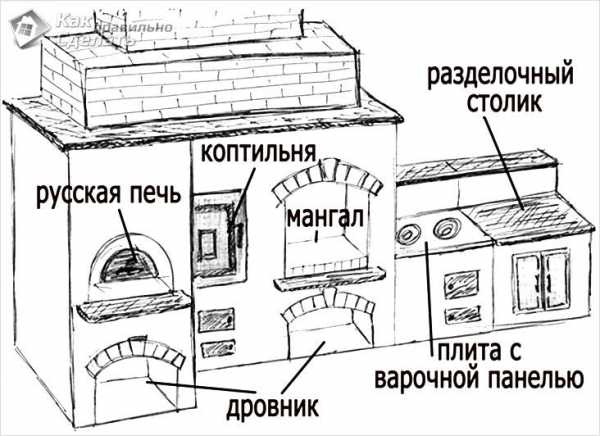

Конструкция кирпичной печи-мангала может быть дополнена варочной плитой, коптильной и духовой камерами. В подобный агрегат получится также вмонтировать небольшую емкость для подогрева воды.

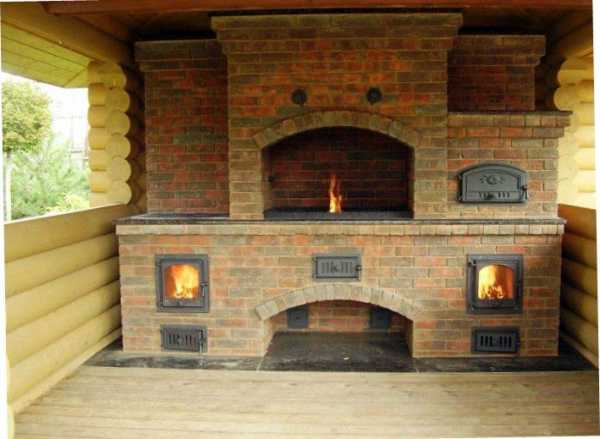

Мангал, созданный по образу русской печи

В таком варочном приспособлении в пределах одной конструкции объединены достоинства мангала и русской печи.

Главной особенностью устройства является отсутствие необходимости перевязки швов, что значительно упрощает процесс его возведения и позволяет каждому домашнему мастеру сложить печь своими руками.

После того как устройство будет возведено, перед началом эксплуатации его необходимо просушить самым тщательным образом, при этом несколько первых растопок следует осуществить в разгонном режиме.

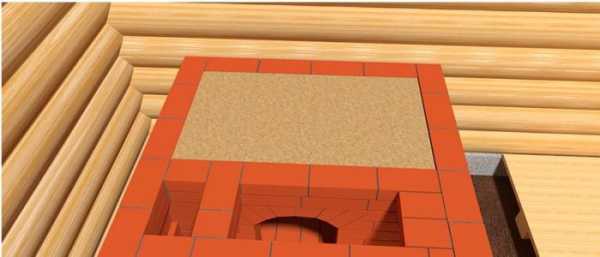

При создании арочного свода дачной печи нужно учитывать, что в его центре должен присутствовать только один кирпич. От выполнения этой конструкции зависит прочность сооружения. При формировании арочного свода используется специальное устройство из дерева, которое носит название кружало. Присутствующую разность расстояний между нижней и верхней частями соседних кирпичей арочного свода компенсируют цементно-песчаным раствором, который используется в ходе создания конструкции.

Как сделать печь для барбекю самостоятельно

Наверняка многие дачники желали бы иметь в пределах своего участка уютную беседку, оборудованную красивой печью, обладающей множеством дополнительных приспособлений для приготовления пищи, таких как духовой и коптильный шкафы, а также мангал с плитой для жарки шашлыка.
Как известно, реализация любой идеи начинается с создания проекта. Самой простой схемой является эскиз будущего устройства, в котором отображено грамотное расположение всех варочных приспособлений печи. В ходе работы над подобным проектом важно учитывать следующие особенности:

1. Высота топочной камеры должна быть не меньше расстояния между нижней и верхней частями четырех рядов кладки.
2. Высота камина – не менее шести уровней.
3. Высота мангала – не меньше трех рядов.
4. Высота кожуха, в котором будут объединены дымоходы всех варочных приспособлений, должна быть не менее трех уровней кладки.

Кроме того, следует учесть одно важное обстоятельство, значительно упрощающее конструкцию. Так как самодельная печь будет эксплуатироваться на улице, при ее постройке нет необходимости создания сложной сети каналов дымоходов, которые во время прохождения по ним дымовых газов обеспечивают дополнительную теплоотдачу.

Для печи, эксплуатирующейся на улице, достаточно все продукты горения просто-напросто вывести в одну трубу, максимально выпрямив каналы дымоходов, являющихся частью общей конструкции.

Где расположить печь

Как правило, установка мангала производится во дворе дачного участка. При выборе места для монтажа печи необходимо учитывать вероятность попадания дыма на соседний участок. Вряд ли соседи придут в восторг от того, что во время приготовления шашлыка вы лишаете их возможности дышать свежим воздухом. Проблему получится решить, пригласив соседей отведать свежеприготовленное блюдо, однако будет лучше, если вы все же избавите их от неудобств.

Чтобы выявить направление, в котором будут исходить дымовые газы от работающей печи, необходимо в месте ее будущей установки развести костер и наблюдать за направлением дыма. Нелишним будет спросить у соседей о наличии или отсутствии продуктов горения на их участке, исходящих от пылающего в вашем дворе костра.

Печь-мангал с плитой можно установить в саду. В этом случае необходимо выбрать свободную от деревьев территорию. Если плотность посадки растений высока, месторасположение будущей печи необходимо расчистить от них. Согласно требованию пожарной безопасности, вблизи источников огня не должно находиться зеленых насаждений.

Готовим материалы

Несмотря на то что печь-барбекю с плитой будет располагаться под крышей, это не защитит ее от имеющихся в данном регионе атмосферных воздействий. Следовательно, в ходе кладки корпуса печи необходимо использовать кирпич марки М-250 и выше. Это обусловлено вероятностью эксплуатации устройства в зимнее время при температуре ниже 25 °С. В результате стены конструкции будут подвержены значительным изменениям температурного режима в течение относительно непродолжительного промежутка времени.

Для кладки корпуса печи и дымовой трубы потребуется около 1500 единиц кирпича. Для выполнения полостей топок и других конструктивных элементов, где возможен прямой контакт пламени со стенами, необходимо использовать огнеупорный кирпич. Отличие шамотного материала от обычного аналога заключается в том, что он способен выдержать температуру до 1000 °С, в то время как традиционные марки кирпича могут разрушаться при показателях в 450 °С.

Величину температуры сгорания топлива можно определить косвенным способом: по цветовому оттенку нагреваемой поверхности. На основании этих наблюдений удастся выбрать необходимый для постройки топки кирпич. Если в верхнюю часть пламени поместить стальной брусок и наблюдать за изменением его цвета, через определенное время можно сделать следующие выводы:

• брусок станет темно-красным при температуре 350 °С;
• цвет металла изменится на красный при нагреве до 400 °С;
• сталь примет ярко-алый оттенок при температурном воздействии, величина которого достигает 450-500 °С;
• на поверхности бруска возникают области с белым оттенком при показателях от 550 °С и выше;
• белоснежный цвет металла говорит о том, что температура пламени составляет более 700 °С.

Нетрудно сделать вывод, что выложенная из обычного кирпича печь вряд ли прослужит несколько сезонов, а при ее эксплуатации в условиях улицы и того меньше.

Во время постройки печной конструкции необходимо использовать следующие две разновидности раствора:

• обычный песчано-цементный, предназначенный для кладки стен;
• состав с огнеупорными составляющими, используемый в ходе сооружения каминов, топок и мангалов.

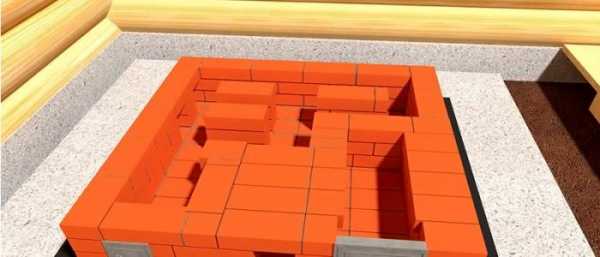

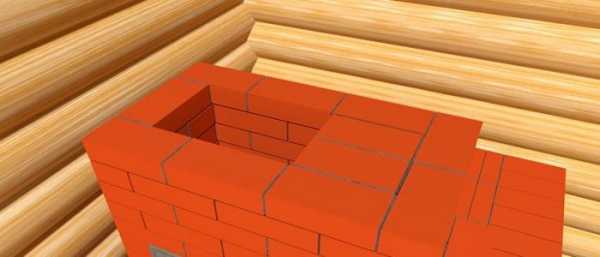

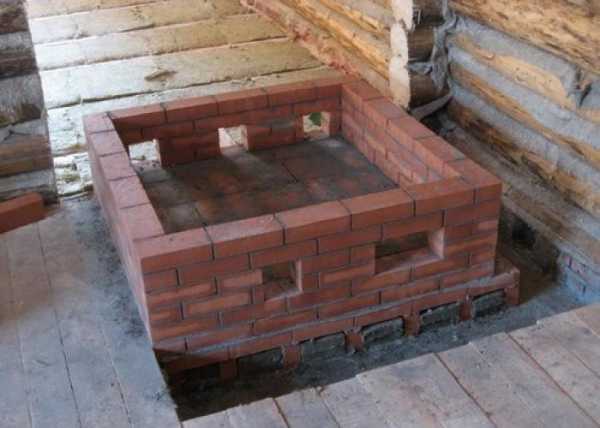

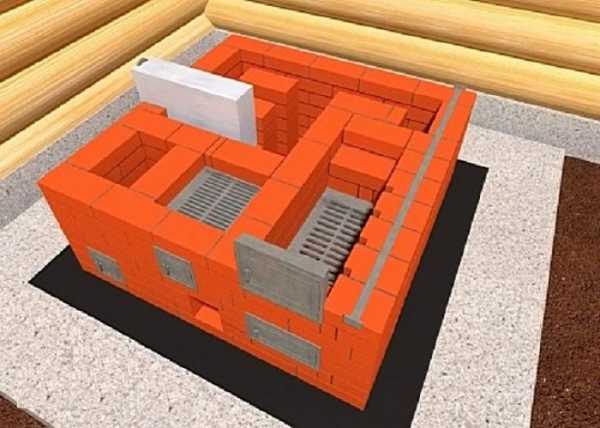

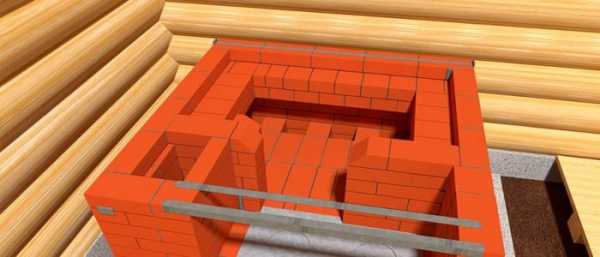

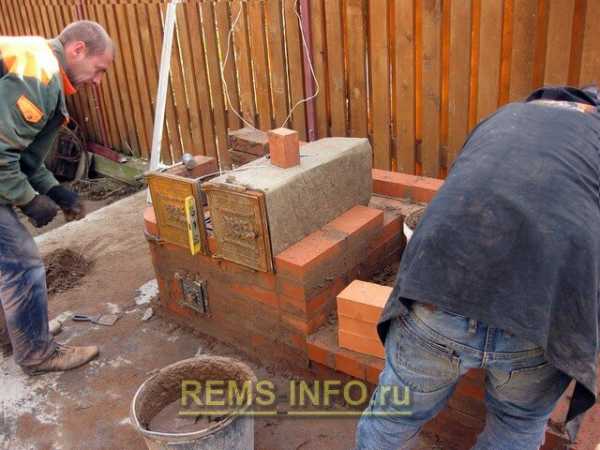

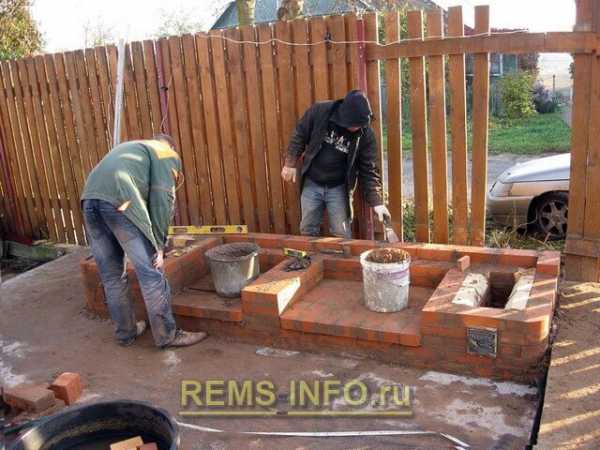

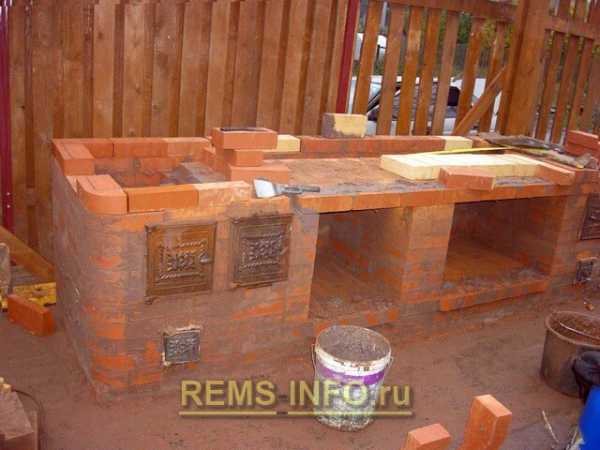

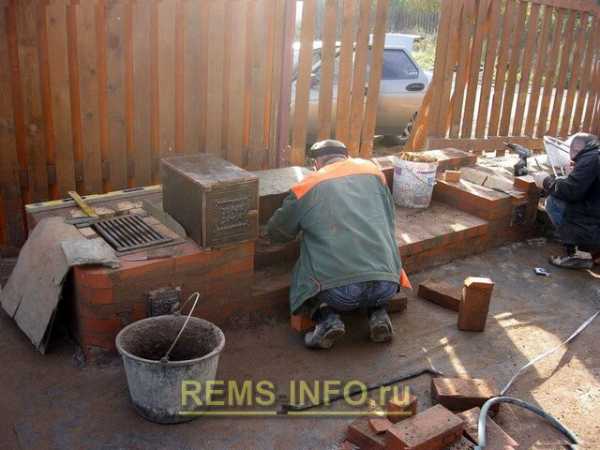

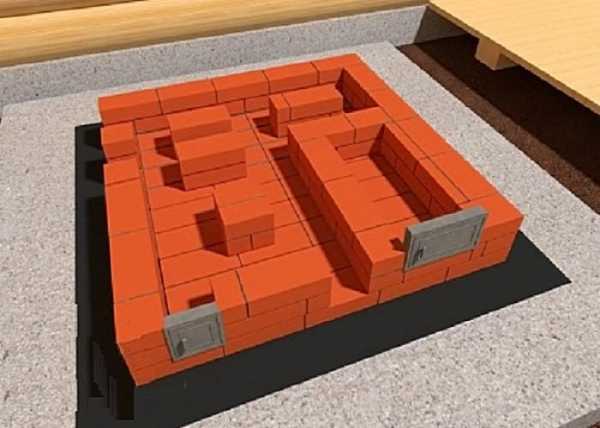

Выкладываем корпус устройства

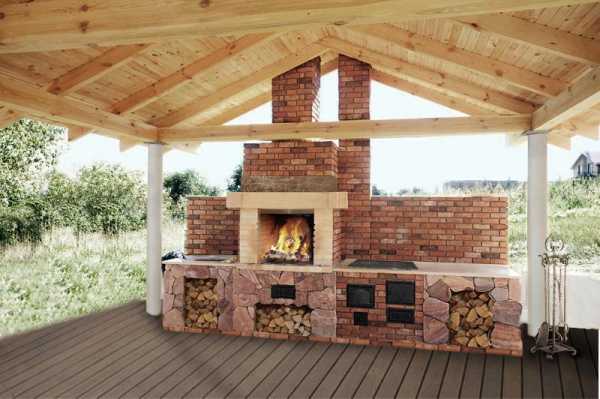

Беседка с установленной в ее пределах печью для барбекю должна располагаться на монолитной бетонной плите. В ходе создания этого изделия стройматериал следует армировать металлическим прутком. Выполнение подобной основы избавляет от необходимости закладки отдельного фундамента для печи. После создания плиты на ее поверхности с целью обеспечения условий гидроизоляции корпуса устройства нужно расстелить сложенный вдвое лист рубероида, после чего заняться кладкой.

Чаще всего в дачных беседках обустраивается печь-барбекю с плитой длиной 2500 мм и шириной 800 мм. При укладке кирпичей первого ряда определяется наличие отклонений от горизонтальной плоскости. В ходе выполнения второго уровня выявленные дефекты устраняются. При создании третьего ряда в корпус будущей печи устанавливаются зольники, топочные камеры, варочные плиты и прочее оборудование, предназначенное для приготовления пищи.

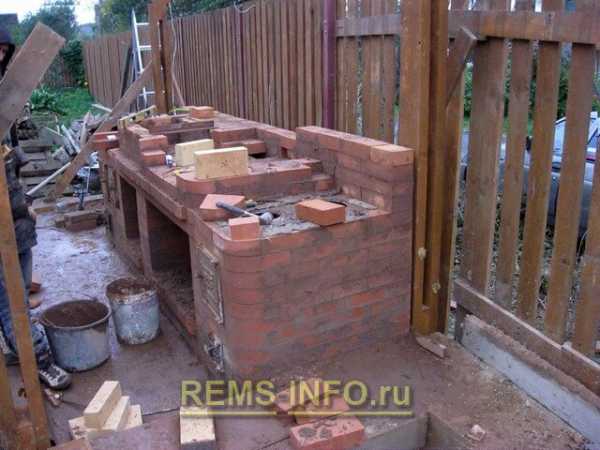

Чтобы процесс кладки печи происходил без ненужных перерывов, к месту проведения работ следует подвести электричество, которое может понадобиться для пользования необходимыми электроинструментами, а также обеспечить строительную площадку требуемым количеством воды и материалов.

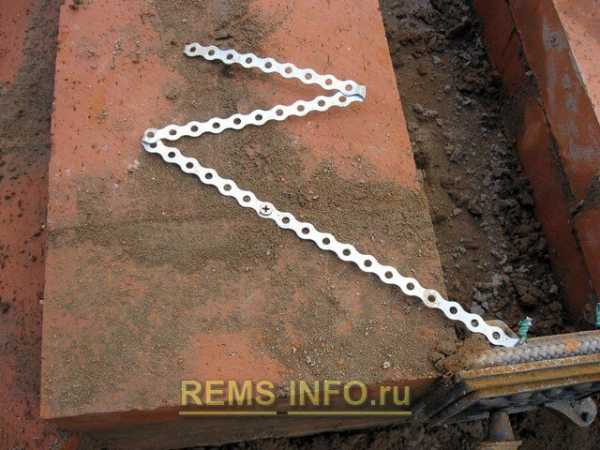

Фурнитура барбекю закрепляется к основе посредством крепежной печной ленты, которая размещается в тело кладки. Окончательная фиксация осуществляется саморезами.

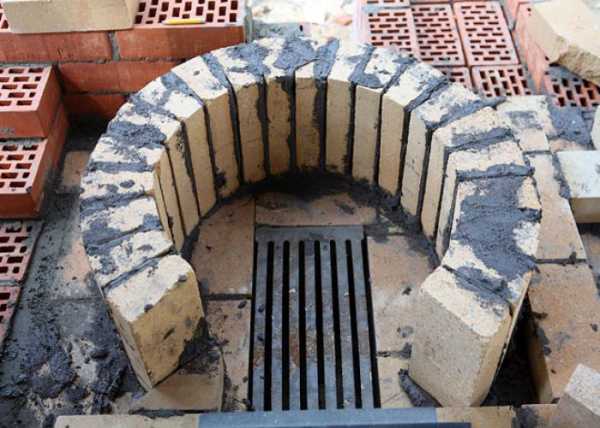

Боковые стороны печи-барбекю лучше делать не прямоугольными, а скругленными. Это повышает уровень эстетического восприятия созданной конструкции. При укладке зольника необходимо использовать кирпичи, грани которых срезаны под углом 45 градусов. Это позволяет во время дальнейшей эксплуатации печи осыпаться золе в полость зольника без препятствий. Для обрезания кирпичей нужно использовать болгарку с кругом для керамики. Применять для этих целей кирку недопустимо.

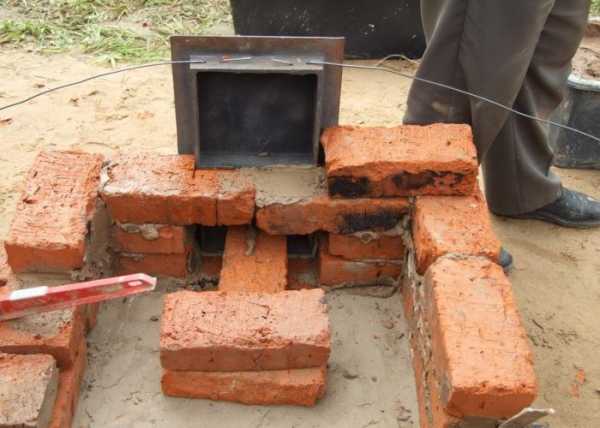

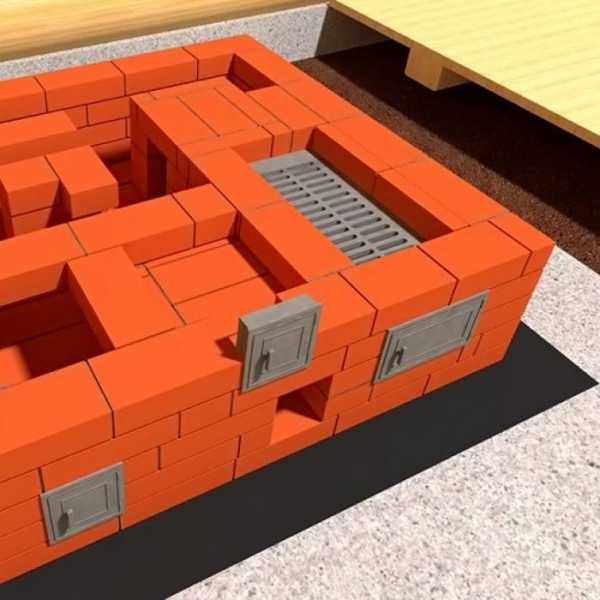

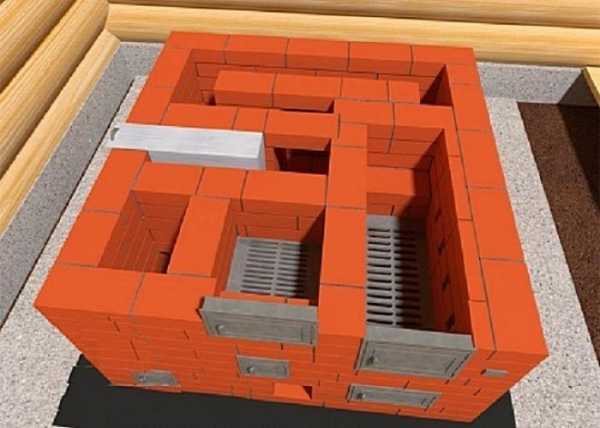

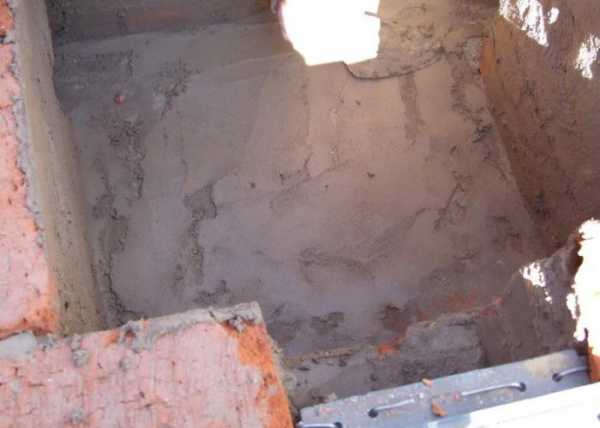

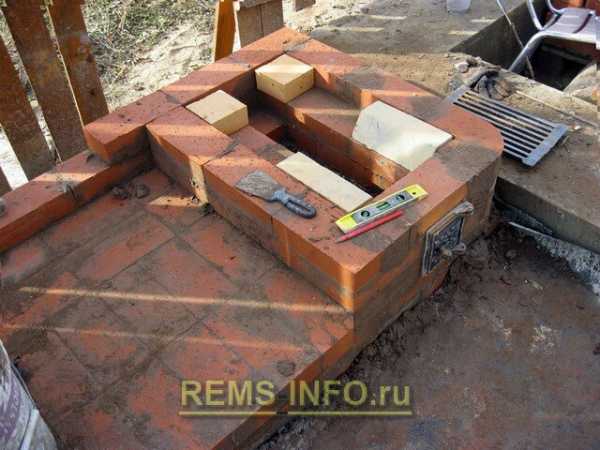

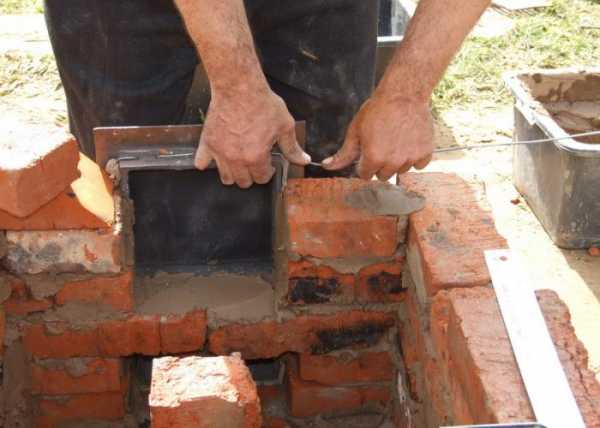

Одновременно с кладкой зольника выполняется обустройство ниш, предназначенных для хранения дров и подсобных инструментов, необходимых для обслуживания печи-барбекю с плитой. С целью придания конструкции декоративного вида некоторые кирпичи можно выдвинуть наружу на расстояние около ¼ их длины.

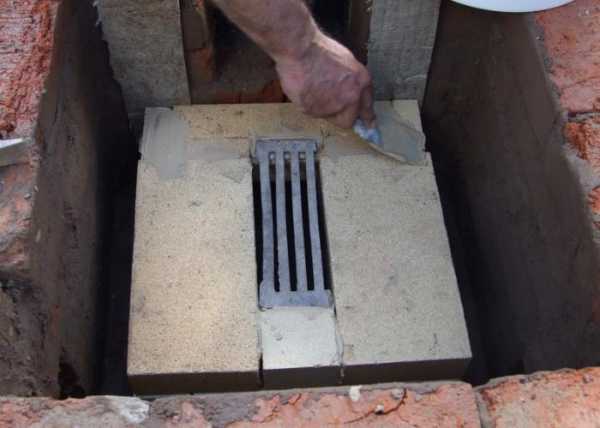

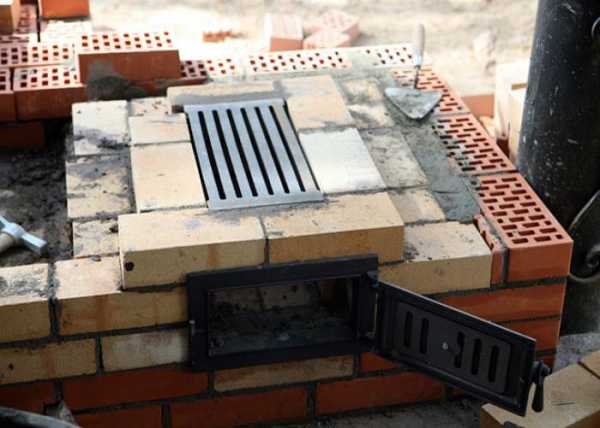

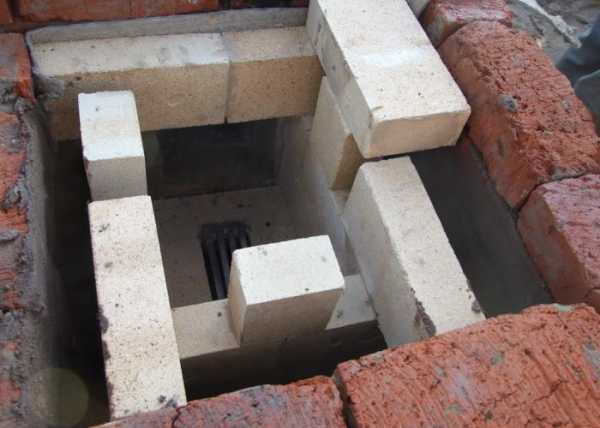

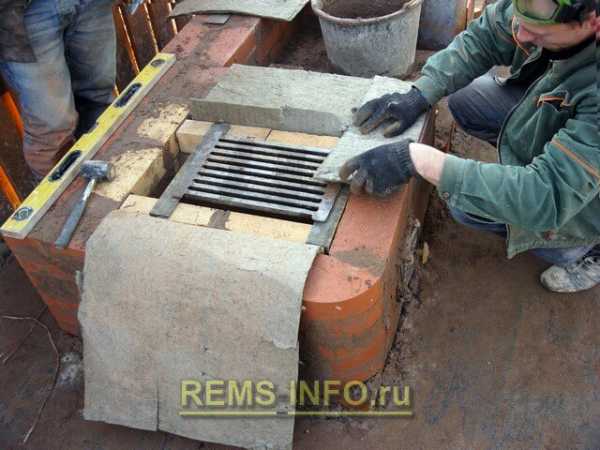

Колосник печи-барбекю следует укладывать на два уголка из металла, помещенных в специальные пазы, образуемые в передней части швом кладки. Задний же элемент размещается в созданные для этой цели прорези.

Во время монтажа кирпичи необходимо усаживать с помощью резинового молотка подходящих размеров. Применяя подобный инструмент, можно мягко уложить каждый брусок, не повреждая его.

При кладке топочной камеры между слоем шамотного внутреннего кирпича и наружного керамического необходимо оставить зазор для дальнейшего размещения в нем базальтового картона – материала, обеспечивающего высокие показатели теплоизоляции, а также уберегающего керамический кирпич от перекаливания. Важно, чтобы толщина встраиваемого материала была не менее 5 мм.

Высота устанавливаемого базальтового картона должна соответствовать высоте топочной камеры. При укладке теплоизоляции важно не смять лист. В противном случае материал не сможет выполнять возложенные на него функции.

В непосредственной близости от топки казана необходимо смонтировать специальную емкость для приготовления углей, которые в дальнейшем будут использованы в качестве топлива для мангала с плитой. Емкость представляет собой металлический ящик необходимых размеров. В него закладывают поленья и поджигают их. Доступ воздуха ограничивается углом открытия дверцы топливника. Этим незатейливым способом готовят угли для растопки мангала и казана.

Для всех используемых в печи дверец следует предусмотреть открытие левой рукой. Это позволит человеку, занимающемуся приготовлением пищи, удобно пользоваться совком или кочергой. В случае если владелец дачного участка является левшой, петли для открытия дверец печи должны быть расположены справа.

Предназначенный для приготовления древесного угля ящик следует обязательно обложить с внешней стороны базальтовым картоном. Это убережет контактирующие с емкостью керамические кирпичи от разрушения.

В ходе монтажа печной фурнитуры не следует пренебрегать необходимостью проверки вертикального положения встраиваемых элементов. Для этой цели используется специальный строительный уровень для проведения печных работ.

Измерительное устройство обладает магнитными свойствами, что позволяет прикрепить его к железной поверхности и освободить руки мастера для проведения необходимых работ.

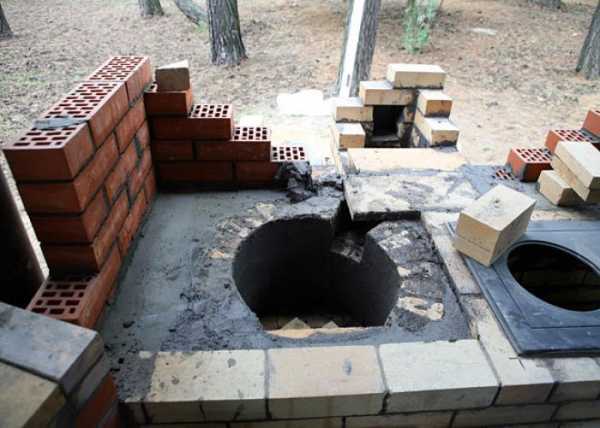

Используемый для приготовления блюд восточной кухни казан нужно установить в специально подготовленный лист металла толщиной не менее 10 мм. На поверхность выбранного изделия нужно поставить казан, обвести его контур, после чего вырезать в металле отверстие для емкости. В полученный проем нужно поместить казан, затем получившуюся конструкцию вмонтировать в корпус многофункциональной печи. Котел необходимо устанавливать только на поверхность схватившейся кладки.

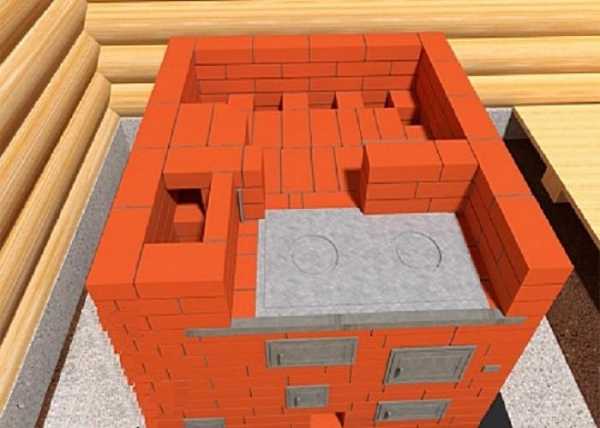

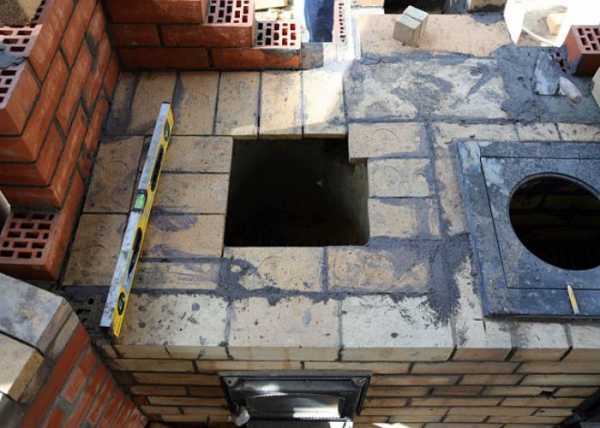

Кладка топки для варочной плиты

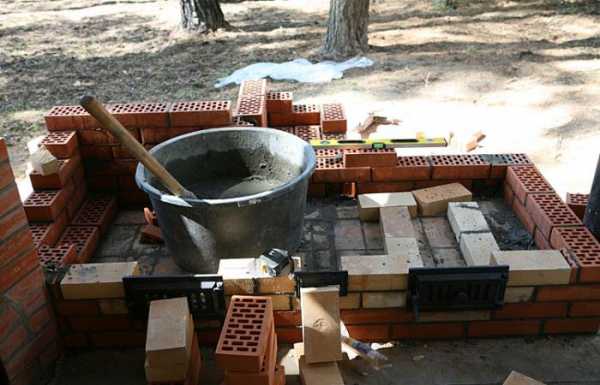

В ходе выполнения устройства для сжигания топлива важно грамотно уложить огнеупорный кирпич во внутреннее пространство топливника. Чтобы объем камеры сгорания не уменьшался, шамотный материал рекомендуется укладывать на ребро. Это позволит рационально использовать имеющееся пространство, а также ускорит процесс приготовления пищи.

Дверцы топки и поддувала необходимо устанавливать на крепежную печную ленту, применяя для фиксации болты М8. Далее, над дровницей следует обустроить перекрытие с использованием спаренных стальных уголков 50 мм. Одно изделие крепится к другому с помощью сварки. Общую длину рядов перекрытия нужно подогнать так, чтобы ни один из кирпичей не выступал за плоскость конструкции. При необходимости бруски можно обрезать до требуемой длины болгаркой.

По окончании выполнения перекрытия нужно приступить к угловой кладке основания для плиты для казана и формированию пода мангала. Эта часть выполняется из огнеупорного кирпича. Материал для плиты размещается в специально предназначенные для этой цели пазы. Сначала необходимо сложить бруски насухо, затем отметить место прохождения узкой щели, снять кирпичи, посредством болгарки сделать в отмеченных областях пазы, после чего собрать конструкцию с применением раствора.

При необходимости усадки плиты на предназначенное место следует воспользоваться резиновым молотком. Обратите внимание на то, что конструкция для казана должна быть уложена в предназначенные для нее пазы до того момента, пока раствор не успел схватиться.

Плита для варочного отсека устанавливается по такой же технологии, как и для казана.

Как можно заметить, процесс изготовления многофункциональной печи для дачного участка не так сложен, как может показаться на первый взгляд. Выполняя самостоятельное сооружение печи, не стоит забывать о том, что прямой контакт шамотного кирпича и керамического материала недопустим. Между ними обязательно должна присутствовать прокладка из базальтового картона.

Если вы не будете пренебрегать этим советом, долгий срок эксплуатации созданной на дачном участке печи гарантирован.

Похожие статьи:

pechnoedelo.com

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Сегодня трудно представить отдых на свежем воздухе без организации пикника. И обязательным атрибутом такого отдыха стал мангал. Из нашей статьи вы узнаете как сделать печь, барбекю и мангал из кирпича на даче своими руками. С их помощью вы не только сможете приготовить отличное угощение для гостей, но и удачно украсить свой участок.

На даче, в процессе приготовления

Уличные печи и мангалы из кирпича – фото, преимущества и недостатки

Перед тем, как непосредственно приступить к процессу возведения на вашем приусадебном участке данного сооружения, рассмотрим преимущества и недостатки печи-мангала из кирпича.

Среди основных преимуществ, которыми неоспоримо обладает печь мангал из кирпича на даче, можно назвать следующие:

• универсальность. Печь-мангал удачно подойдет для приготовления не только шашлыка из мяса, но позволит искусно приготовить рыбу, овощи, птицу;
• большие размеры. Одним из неоспоримых преимуществ является большая площадь жаровни. Ее задняя стенка позволяет распределить равномерно жар по всей площади, что способствует равномерному приготовлению пищи;
• возможность варьировать режим приготовления блюд. В данном случае используемые продукты не нанизываются на шампуры, а могут быть равномерно распределены на решетке. При этом в зависимости от того, что в печи готовится, можно варьировать ее высоту в поисках лучшего варианта приготовления;
• возможность использования различных типов топлива. В данной печке-мангале из кирпича могут быть использованы как дрова, так и уголь;
• конструкцией в мангале предусмотрена вытяжка;
• в более совершенных моделях может быть установлен индикатор уровня температуры, что позволяет обеспечить больше удобства при приготовлении блюд;
• при использовании печи-мангала не требуется предварительное маринование мяса.

Уличные печи и мангалы из кирпича – фото на участке

Несмотря на ряд преимуществ, можно отметить и один существенный недостаток:

• сооружение является довольно дорогостоящим мероприятием.

Как сделать печь, барбекю и мангал из кирпича на даче своими руками

Далее подробно расскажем как сделать печь, барбекю и мангал из кирпича своими руками на даче. Выбирая материал для постройки кирпич, вы можете быть уверены, что не потребуется никаких дополнительных специальных навыков, как например при использования металла. Также немаловажный плюс заключается в значительной экономии средств, ведь вы делаете все самостоятельно, не привлекая при этом специалистов со стороны.

В данной статье мы подготовили для вас пошаговую инструкцию, которая поможет в строительстве печи-мангала из кирпича на вашем приусадебном участке. При этом можно выделить следующие основные этапы:

• проведение подготовительных работ;
• возведение мангала;
• декорирование.

Подготовительные работы

Как сложить кирпичную печь-мангал на даче своими руками и что для этого вам потребуется, мы решим на первом этапе.

Подготовительные работы должны включать следующие этапы:

• выбор места, где будет установлен мангал;
• изготовление проекта;
• подбор инструментов и материалов.

Определяем место для установки на участке

Первоначально необходимо определить место для установки вашей будущей уличной печи и мангала из кирпича, фото ниже.

Обязательно необходимо помнить, что в месте установки печи-мангала из кирпича рядом должны отсутствовать высокие насаждения, близость которых может привести к возникновению пожара. Также место не должно сильно продуваться ветрами.

При выборе места следует учесть ряд требований:

• на этапе проектирования следует учесть, чтобы дым от мангала не доходил до основных строений;
• рассмотреть возможность защиты от ветра и непогоды;
• для предохранения газона лучше всего место установки мангала выложить кирпичом или камнем;
• предусмотреть возможность установки освещения в данном месте.

Кстати, зона барбекю на даче: проекты, фото и идеи – все это описано в специальной отдельной статье на нашем сайте.

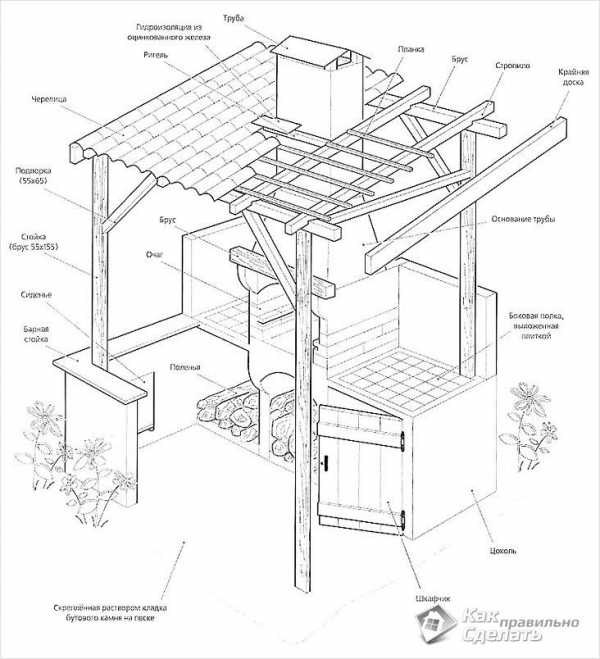

Проект, чертеж и схема на бумаге

Для того, чтобы правильно определить, как сделать печь-мангал из кирпича на даче, вам потребуется проект или схема на бумаге. На данному этапе вы сможете набросать эскиз самого сооружения, на котором будут отмечены все ключевые элементы. После этого можно приступать к изготовлению чертеже, где само сооружение примет более реальные очертания с размерами. С его помощью мы сможем рассчитать требуемый расход материалов.

Инструменты и материалы

Сейчас необходимо определиться, какие инструменты и материалы вам потребуются для сооружения печи-мангала. Из материалов вам пригодятся:

Количество материалов, которые вы затратите напрямую зависит непосредственно от вашего проекта.

В качестве инструментов рекомендуется использовать:

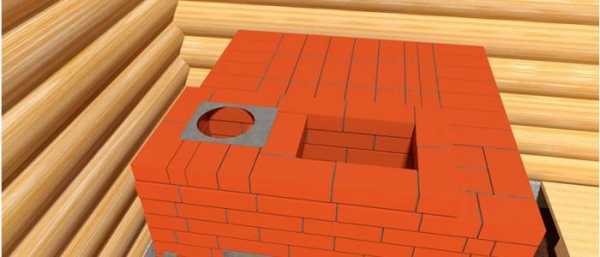

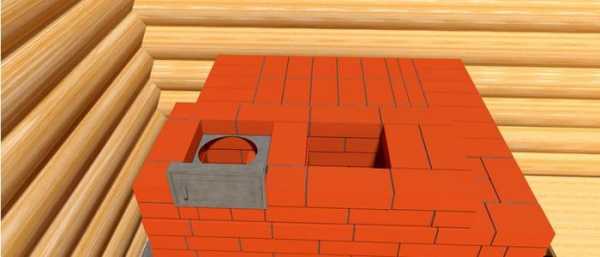

Порядовка печи мангала из кирпича

Порядовка представляет собой схему, которая шаг за шагом отмечает последовательность действий при кладке печи, последовательность кладки с описанием требуемых материалов. Этапы, которые помогут ответить на вопрос как сделать печь, барбекю и мангал из кирпича на даче своими руками:

• изготовление фундамента;
• подготовка раствора для кладки;
• кладка цоколя;
• установка жаровни;
• кладка стен и дымосборника;
• декоративная отделка.

Порядовка требуется и опытному мастеру. Знание точного количества кирпичей, последовательности их кладки, а также последовательности работ, значительно упрощает сам процесс возведения печи-мангала.

Фундамент под кирпичный мангал с печкой

Для сооружения фундамента печки-мангала из кирпича потребуется выкопать яму, глубиной около 30 см, что является вполне достаточным для веса мангала.

Необходимо помнить, что глубина выемки грунта зависит в первую очередь от веса самой конструкции.

Размеры закладываемого фундамента должны быть больше размеров самого мангала

Фундамент должен быть на 10 см больше самой постройки, что позволит сделать вокруг мангала бетонированную площадку в целях повышения пожарной безопасности.

Используйте обрезную доску, чтобы зафиксировать опалубок. Полученный котлован засыпаем смесью гравия и песка и тщательно утрамбовываем, периодически подливая воду в раствор.

Раствор для кладки

Для его подготовки нам потребуются::

• цемент;
• песок;
• глина.

Для кладки печи мангала из кирпича своими-руками потребуется приготовить две разновидности строительного раствора.

В первую очередь потребуется сделать раствор для тех участков, которые не будут непосредственно соприкасаться с огнем. Качество смеси напрямую зависит от марки цемента. Лучше всего использовать  цемент марок М25, М50 и М75. Для приготовления раствора также потребуется песок. Оптимальными будут следующие пропорции:

• песок к цементу марки М25 — 5:1;
• песок к цементу марки М50 — 4:1;
• песок к цементу марки М75 — 3:1.

Для изготовления самой топки лучше всего использовать шамотную глину. У нее лучшие показатели огнеупорности, которые подходят для высоких температур. В магазинах она также называется “каолин”.

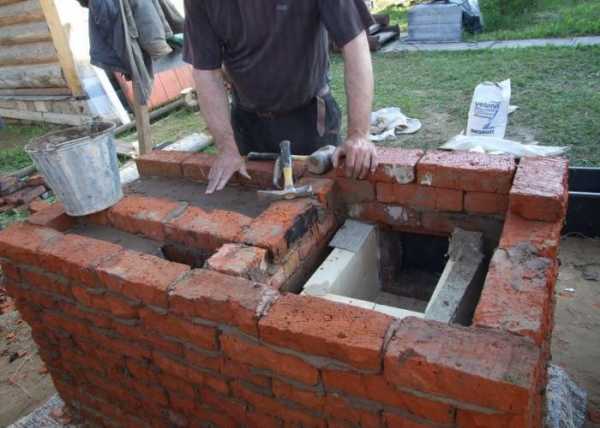

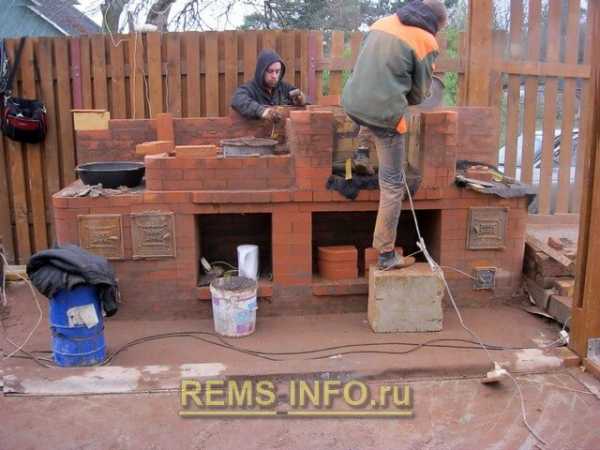

Кладка цоколя

Следующим этапом, чтобы построить кирпичный мангал с печкой на даче, является укладка цоколя.

Для этого подготовленный опалубок заливается раствором, на приготовление которого потребуется два мешка цемента. После чего дается дня два для того, чтобы цемент застыл. Далее укладывается гидроизоляция.

В качестве материала для изоляции для печи-мангала лучше всего подойдет рубероид.

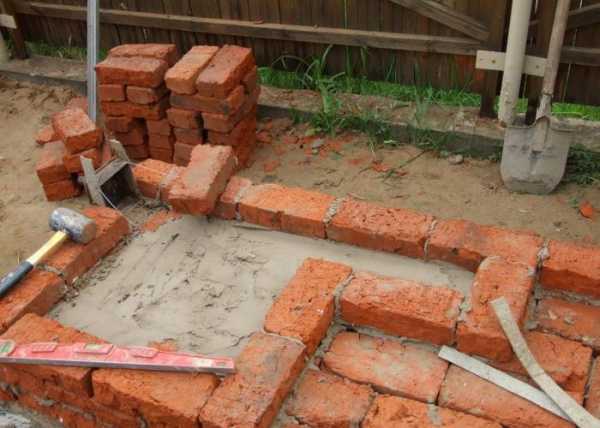

Далее выполняется 1 ряд кладки кирпичом, который впоследствии также заливается раствором.

Перед тем, как начать возведение стен, в соответствии с проектом необходимо рассчитать количество требуемых цельных кирпичей, а также их кусков. Если вы используете при строительстве ранее использованный материал, необходимо предварительно его очистить от накопившейся грязи и остатков раствора.

Первые два ряда выкладываются в виде сплошного прямоугольника. Это позволит предотвратить перегрев рубероида у основания. Углы мангала выравниваются с помощью строительного уровня. В процессе кладки тщательно убираются излишки раствора. Только при кладке третьего ряда кирпичей начинает формироваться объем и форма самой печки.

Жаровня

Во время строительства совмещенных мангала и печи из кирпича необходимо в обязательном порядке предусмотреть поддувало для вашей печи-мангала. Для этого лучше всего воспользоваться материалами, которые могут выдерживать высокие температуры.

Между кирпичной кладкой и дверцей необходимо оставить зазор, так как при нагревании металл имеет свойство расширяться.

От размеров дверцы также будет зависеть и высота поверхности для варки: оптимальным ее значением будет 84 см.

Читайте также:

Порядовка барбекю с казаном из кирпича: кладочные чертежи мангала с печкой своими руками

Для беспрепятственного проникновения тепла в жаровню в конструкции необходимо предусмотреть наличие зазора, величина которого будет составлять два кирпича. его наличие поможет вам в дальнейшем без труда убирать угли после приготовления блюд.

Если правильно сделать кладку, то можно быть уверенным, что дверца надежно зафиксирована. Для организации дровника обычно формируется отдельная стенка. Для придания конструкции эстетичного вида, лучше всего воспользоваться ¼ кирпичей. Для более надежного крепления дверки применяется проволока, которая дополнительно крепится с помощью кирпичей.

На следующем этапе формируется арка дровника и крыша. В качестве точки опоры лучше всего внутри возвести дополнительную стенку.

В центральной части оставляем место для укладки решетки.

Все швы при этом скрепляются с помощью цементного раствора. После этого можно возводить стенки жаровни. На конечном этапе все швы затираются.

Дровник может быть перекрыт с помощью оцинкованного листа.

Стены и дымосборник

Половина дела сделано, теперь самое время подумать про стены и дымосборник. После формирования жаровни и дровника продолжаем выкладывать кирпичом заднюю стенку. Параллельно выкладывается несколько рядов для формирования арки дровника – это придаст мангалу законченный вид.

На следующем этапе нужно сделать шесть ходов, которые будут способствовать удалению дыма из жаровни.

Возводим перекрытия топки, используя при этом настил.

Поверх топливника укладывается слой изоляции и варочная поверхность.

В завершении, с помощью кирпичей формируется дымовая труба.

Декоративная отделка

Заключительным этапом является придание вашей кирпичной печи-мангалу декоративного вида, чтобы она гармонично сочеталась с остальными строениями на участке. Для этого можно использовать декоративные камни, керамический кирпич и другие материалы на выбор. Рассмотрим вариант отделки с помощью декоративного камня.

Для отделки вам понадобятся:

• кельма;
• мастерок;
• ведро;
• строительный уровень;
• болгарка с диском для резки бетона.

Перед укладкой камня необходимо тщательно выровнять поверхность, оштукатурив ее. Далее используйте специальный раствор для камня для его укладки.

В данном случае силикон лучше не использовать, так как итоговое качество работы уступает подобному с использованием раствора

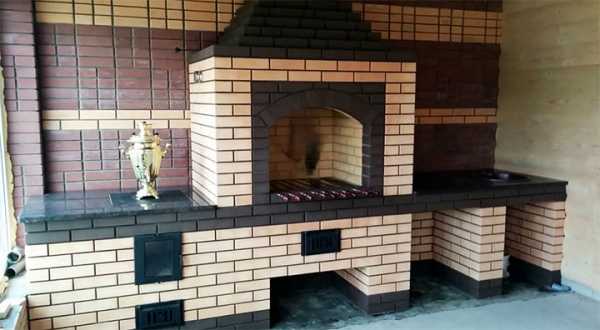

Казан мангал из кирпича своими руками (чертежи и фото)

Для придания необычного вида вы можете комбинировать разные породы и типы камней между собой. Огромный выбор вариантов декоративного камня в магазинах позволит вам создать уникальные оригинальные композиции из различных фрагментов.

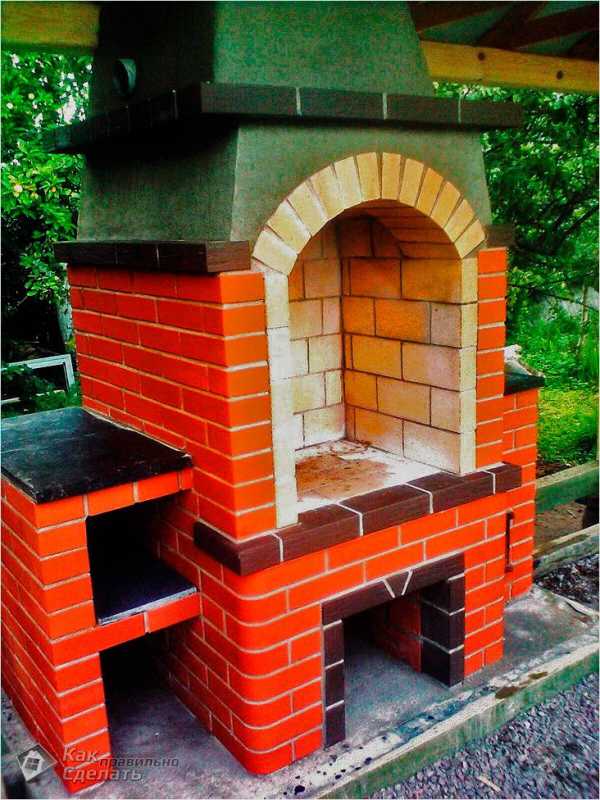

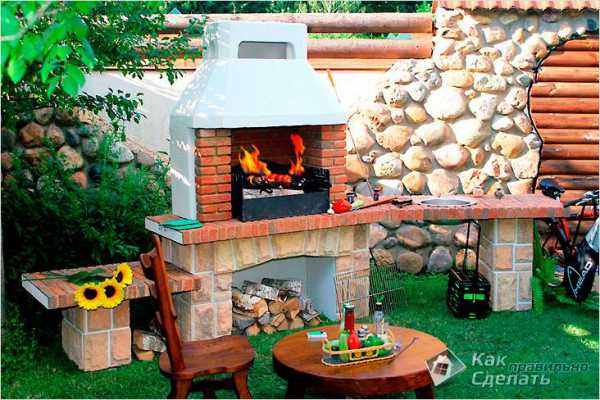

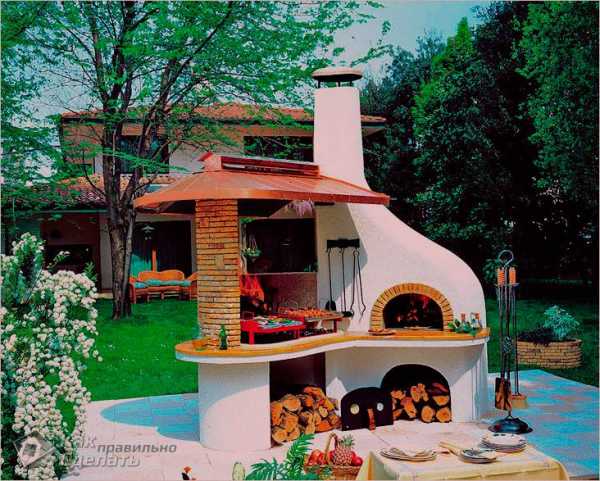

Примеры мангалов с печкой

В заключение рассмотрим некоторые примеры подобных мангалов с печкой из кирпича.

tvoidvor.com

Строительство барбекю из кирпича своими руками: устройство, схема, чертёжи, проект

Прежде чем приступать к возведению барбекю из кирпича своими руками, следует сделать чертежи и рассчитать с их помощью количество необходимых стройматериалов. При этом схема должна быть создана самостоятельно, поскольку универсальных конструкций барбекю не существует.

Составление плана мероприятий

При строительстве надо руководствоваться общими указаниями, которые действуют для любых типов барбекю:

1. гриль следует делать не ниже 70-80 см, с учетом роста хозяина;
2. плита традиционно располагается на 10 см ниже уровня гриля;
3. следует предусмотреть нишу для дров и шкафы, крюк для щипцов.

При этом надо учесть все мелкие детали, чтобы впоследствии было удобно пользоваться сооружением. Когда будут готовы чертежи, следует сделать расчет, составить план мероприятий и подготовить список строительных материалов (в том числе – для фундамента).

В списке материалов для основных работ должны быть:

• шамотный и облицовочный кирпич;
• глиняный и обычный раствор;
• пруток из металла d-30 мм;
• лист из стали 5 мм;
• дверцы для топки и поддувала;
• колосниковая решетка.

А для обустройства основания:

• строительная смесь;
• арматурные прутья;
• доски для сооружения опалубки;
• щебень и песок.

Строительство печи происходит на плитном основании, каркас возводится из шамотного кирпича. После чего он облицовывается камнем. Подойдет гранит, песчаник, доломит, бутовый камень. Можно проявить фантазию и придать камину любую причудливую форму.

Почему из кирпича?

Очень часто мангалы и барбекю для дачи создают из подручных материалов: бочек и газовых баллонов, чуть реже можно увидеть сварные конструкции (от самых простых до художественного литья). Значительно реже делают барбекю из кирпича своими руками. Многие убеждены, что они практически ничем не отличаются от переносных конструкций.

Но схема распределения тепла в конструкциях из кирпича совершенно иная. Жар от углей в открытых мангалах направляется вверх, делая термическую обработку только одной стороны мяса. Поэтому при обработке приходится периодически переворачивать продукт на другую сторону для обеспечения его равномерного обжаривания.

Кирпичная конструкция барбекю действует как духовой шкаф, только без дверцы. Тепло, отражаясь от его внутренней поверхности, воздействует одновременно на всю поверхность продукта, обеспечивая его равномерную обработку.

Это значительно улучшает вкусовые качества блюд, делает их более сочными и нежными.

В связи с этим можно отметить следующие преимущества кирпичного барбекю по сравнению с мангалом из металла:

1. равномерная обработка пищи;
2. возможность построить сложные конструкции с дополнительной варочной поверхностью, коптильней, грилем и мойкой;
3. барбекю можно сделать одной из самых привлекательных частей участка.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Варианты барбекюшниц

Рассматривая проекты барбекю из кирпича, иногда возникает желание дополнить чертежи своими элементами в соответствии с личными предпочтениями. Некоторые будущие владельцы, при возведении барбекю из кирпича своими руками, обустраивают его дополнительно мангалом и плитой.

Барбекю могут быть весьма разнообразны:

• барбекю-камин;
• барбекю-гриль;
• многофункциональное сооружение;
• барбекю с одни очагом;
• барбекю с мангалом и казанком;

Дополнительные приспособления для таких печей весьма разнообразны. Например, духовка, вертел, тандыр, казан и другие. Среди сложных конструкций есть ручной кладки и сборные.

Интересная идея – комплекс барбекю с коптильней. Стационарные сооружения можно построить в виде трехэтажной конструкции. Полуфабрикаты располагают в камере на решетках или подвешивают. Для холодного копчения внутрь камеры помещают жаровню с углями и противень со щепой, а для горячего – в топку кладут поленья соответствующих пород дерева.

Такая коптильня имеет только один минус: она сильно впитывает запахи. Поэтому, если обрабатывать мясо следом за рыбой, то оно приобретет специфический запах, а порой даже привкус. В этом случае лучше сделать это устройство из железа.

Возведение барбекю из кирпича

Положительные стороны установки печи барбекю заключаются в ее декоративном внешнем виде и функциональности. Лучше устанавливать такое сооружение не на открытом воздухе, а в павильоне или летней кухне.

Рассмотрим пошаговый план возведения барбекю для дачи.

Шаг 1: Обустройство фундамента

Первоначально избирается место под постройку. При размещении барбекю в сооружении необходимо подготовить для него фундамент. Вместе с ним делается основание для печи барбекю, оно аналогично плитному фундаменту.

Котлован делают на 0,3 м больше габаритов конструкции, а глубиной около метра. Устанавливается опалубка и на ее дно укладывается песочно-гравийная «подушка». Накрывается первым слоем раствора (0,2 м), а затем подобно решетке укладываются стальные прутья. От окончания заливки до полного застывания раствора должно пройти 1-3 недели.

Шаг 2: Подготовка

Перед началом строительства следует выбрать стройматериалы для возведения. Следует помнить, что для строительства печи необходимо две разновидности кирпича: основной огнеупорный и для облицовки. При этом, в районе топки укладывается только устойчивый к воздействию высоких температур шамотный кирпич, обладающий к тому же прекрасными теплосберегающими качествами и длительной теплоотдачей. А в качестве наружной отделки допустима стандартная огнеупорная марка кирпича.

Шаг 3: Возведение

В строительстве конструкции используется схема порядовки (см. ниже). В ней учтены обычные размеры кирпича – 230*114*65. Для топки и печи укладка кирпича должна вестись только на глиняный раствор, а в местах, не контактирующих напрямую с огнем, разрешен к применению обычный.

Для шамотного раствора, замешиваемого предварительно, требуется красная глина, цемент, песок и вода.

Шаг 4: Обжиг

После возведения печи в топку и мангал закладываются дрова или уголь, а затем поджигаются. Это необходимо для обжига внутренней поверхности стенок печи. Жар доводится до максимально возможного.

Это одна из наиболее функциональных печей для дачи. Для маленьких участков подойдет упрощенная схема. Выбирая тип садового барбекю надо принять во внимание все его параметры: функциональность, размеры, место размещения на дачном участке. Для удобства и долговечности конструкции целесообразно будет построить беседку или павильон.

Шаг 5: Сушка

После протапливания печи следующим этапом станет сушка. Она должна осуществляться в летнюю пору при ясной погоде – не менее 5 суток, а осенью при пасмурной – до 20 дней. При этом ее следует накрыть от возможного дождя защитной пленкой.

Завершающим этапом будет украшение печи. Следует освободить кирпичики от излишков раствора, нанести в нужных местах краску, чтобы выделить швы. После чего печь барбекю полностью готова к использованию по назначению.

besedkibest.ru

Барбекю из кирпича своими руками

Барбекю на дачном участке позволит готовить вкусную пищу прямо на открытом воздухе. Владелец получает возможность устраивать пикники, праздники и другие мероприятия на собственном участке, удивляя друзей своим изобретением. Обустройство уличной печи — не самое простое дело.

Предварительные работы

Схема

В первую очередь, следует сделать чертежи. Благодаря таким чертежам мастер не только правильно построит саму конструкцию, но и предварительно рассчитает количество необходимых строительных материалов.

Чертеж придется обязательно делать самостоятельно, потому что не существует универсальной конструкции барбекю.

Есть лишь общие указания, которыми можно руководствоваться при строительстве. Так, сам гриль не должен быть ниже 65-70 см по высоте. При этом он должен быть удобен человеку, который будет на нем работать. Печь обычно делается на 10 см ниже самого гриля. В целом же печь изготавливается, исходя из конкретных условий. При проектировании надо учесть каждую мелочь, чтобы потом не возникало неудобств при использовании устройства. Например, надо заранее просчитать, где будут висеть щипчики, а куда можно будет положить дрова и уголь. При планировании также учитывается рост хозяина.

Когда чертеж готов, надо написать список необходимых материалов. Не стоит забывать при этом про материалы для фундамента.

Выбор места

В беседке

1. Выбор места под барбекю производится по одному основному критерию — пожаробезопасности.
2. Рядом с печью не должно быть деревьев и сухих кустов.
3. Печь должна находиться в отдалении от основных строений (баня, дом, пристройка).
4. При строительстве барбекю учитывают основное направление ветра. Он не должен дуть в сторону построек. Кроме того, надо учитывать, что искры может относить к соседям.
5. Не следует возводить рядом с детской площадкой, беседкой, теплицами.

Всегда помните о требованиях пожаробезопасности.

Когда нужное место найдено, можно приступать к закладке фундамента.

Фундамент

С разведенным огнем

Под конструкцию отлично подойдет недорогой и простой в исполнении монолитный ленточный фундамент. Сильно заглублять его при этом необязательно.

1. По периметру будущего сооружения роется траншея глубиной около 40 см.
2. На дно траншеи надо насыпать смесь щебня и гравия. Дно тщательно поливается и трамбуется.
3. Поверх гравия и щебня укладывают арматурные прутья. Они должны быть сложены так, чтобы представлять собой сетку.
4. Осталось только сделать опалубку и залить траншею бетоном. Для фундамента надо использовать цемент марки 300.

Выбор кирпича

Для строительства барбекю потребуется два вида кирпича: огнеупорный и облицовочный.

Из всех видов огнеупорного кирпича оптимальным вариантом будет шамотный кирпич. Он идет на строительство печей. В таком кирпиче очень много глины, и он отлично выдерживает высокие температуры. При выборе облицовочного кирпича надо обращать внимание на прочностные свойства материала.

Кроме кирпича для строительства нужны растворы. Для этого надо купить красную глину, песок и цемент. Глина потребуется для укладки шамотного кирпича. Из нее нужно сделать глиняный раствор. Цемент с песком пойдут на раствор для облицовки.

Глиняный раствор

Кирпич огнеупорный

1. Для глиняного раствора нужна красная глина, песок, цемент и вода.
2. Глину следует залить некоторым количеством воды и оставить ее так примерно на 5-6 дней.
3. После этого надо смешать глину с водой до однородной массы.
4. Далее в состав добавляется немного просеянного песка и совсем чуть-чуть цемента марки 200.
5. Все ингредиенты следует смешать. Раствор готов.

Пошаговая инструкция

Порядок работ:

1. Выкладка пьедестала.
2. Обустройство печи.
3. Выкладка трубы.
4. Заключительные работы.

Пьедестал

Пьедестал барбекю в идеале должен иметь поленницу. Количество дров в ней — на 3 топки. В работе используется обычный облицовочный кирпич. Высота конструкции около 70 см, однако мастер может использовать свои размеры.

Топка и печь

Этапы строительства

Когда пьедестал завершен, то можно приступать к печке. Она должна быть в ширину примерно 6 кирпичей, а в глубину около 3. Ничего особо сложного в выкладке печи нет, надо только помнить, что поверх шамотной кладки будет еще одна облицовочная.

Кладка шамотного кирпича производится в два ряда. В местах перекрытий лучше применить арматурные прутья. Порядовка барбекю рассчитывается заранее, на стадии чертежа.

Труба

Печная труба выкладывается из шамотного кирпича на глиняном растворе. Позади печки делается зуб для улучшения тяги. Внутри трубы ставится задвижка.

Заключительные работы

На этапе заключительных работ осуществляется декоративная отделка барбекю.

Видео: процесс кладки барбекю из кирпича

Барбекю или мангал

Порядовка

Барбекю очень часто путают с мангалом или грилем. На самом деле, в любом из перечисленных устройств можно сделать вкусную пищу. Однако работают все три конструкции по-разному.

Мангал — самое простое из этих устройств. Его видел каждый, кто хоть раз в жизни вообще пробовал шашлык. Именно шашлыки чаще всего и готовятся на мангале. Для тех, у кого нет желания возиться со строительством, покупка мангала станет решением многих проблем. Он недорого стоит, его легко транспортировать в различные места и он не занимает много места.

Гриль сегодня используется преимущественно в электрическом варианте. Это такое устройство, в котором продукт вращается на вертеле.

Возможности

В барбекю можно коптить различные продукты, а также сушить их. Его можно использовать для того, чтобы варить, парить и даже запекать. Просто большинство людей не интересуются всеми функциями устройства и ограничиваются самыми распространенными.

Предосторожности

При работе с барбекю надо соблюдать правила безопасности.

Меры безопасности следующие:

1. Не следует разжигать огонь с помощью керосина или бензина, для этого есть специальные средства.
2. Используя средства для розжига, не надо пропитывать ими дрова или угли. Такие составы служат для сбрызгивания дров.
3. Надо помнить, что хорошее топливо — это вкусная пища. Поэтому для растопки следует использовать разрешенные материалы. Знатоки применяют березовые дрова и угли, которые делают продукты питательными и ароматными. Используя не те материалы для растопки, можно даже отравиться.

Видео: кладка барбекю с мангалом

Фото

Если вы решите купить гриль барбекю, то лучше всего это сделать в интернет магазине, так как цены в них гораздо дешевле. Для садовых барбекю лучше всего подойдут кованые мангалы.

Схемы

kakpravilnosdelat.ru

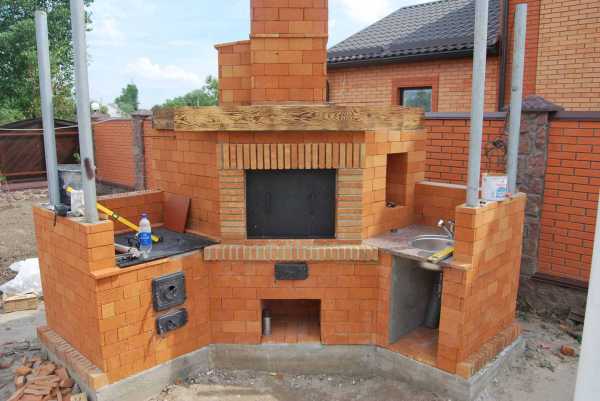

Мангал и печь под казан из кирпича своими руками (чертежи и фото)

Печь или мангал на загородном участке, чаще всего изготавливают из кирпича. Это объясняется тем, что для кладки не нужны особые знания и опыт, в отличие от работы с металлом. Достаточно знать некоторые нюансы. Кроме того, самостоятельное возведение сооружения, позволяет сэкономить значительную сумму денежных средств.

Для начала нужно выбрать подходящее место для стационарной конструкции. Рядом не должно находиться больших насаждений и зданий, чтобы избежать пожара. Участок не должен сильно продуваться ветровыми потоками.

При возможности рекомендуется сделать навес, чтобы погода не могла нарушить ваши планы.

Специалисты рекомендуют добавлять в цементный раствор соль, в соотношении 1 кг на ведро. Это позволит избежать трещин при воздействии больших температур.

Кирпичный мангал с печкой под казан своими руками. Пошаговая инструкция

Рассмотрим пример возведения печи, длина которой составляет 6 керамических кирпичей. Чтобы сделать фундамент, нужно вырыть яму глубиной 30 см, а ширина должна составлять на 10 см больше длины будущей постройки.

По периметру зафиксировать опалубки из обрезной доски. После засыпки котлована песком и гравием нужно тщательно утрамбовать все, поливая при этом водой.

На следующем этапе основание нужно залить раствором, приготовленным из двух мешков цемента.

Примерно через пару недель смесь высохнет и можно будет уложить слой гидроизоляции. Для этого подойдет рубероид. Следующим слоем будет один ряд кладки, который также заливается раствором.

Для возведения стен нужно рассчитать, сколько понадобится целых кирпичей и кусочков. Если используется старый материал, то его нужно очистить от грязи и раствора.

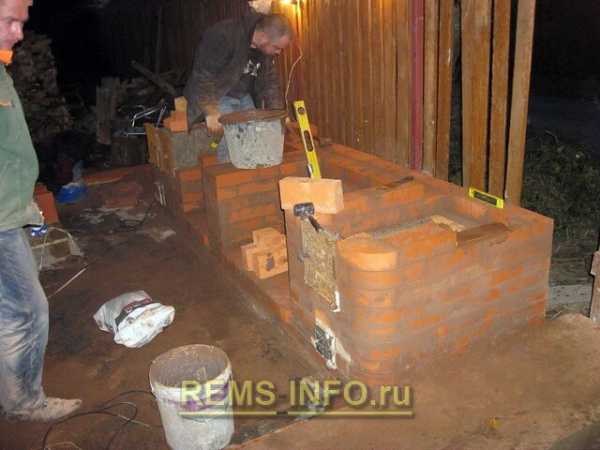

Первые два ряда необходимо выложить сплошным прямоугольником, чтобы избежать перегрева рубероида. Все углы нужно выравнивать при помощи строительного уровня. Излишки раствора лучше сразу убирать.

Во время выкладки третьего ряда формируется объем и место для печи.

Для мангала нужно обязательно сделать поддувало. Для этого используется конструкция из материала, которые легко выдерживают перепады температур. Как показано на рисунке, используется моноблок старой печи.

Между дверцами и кладкой нужно оставить термический зазор, так как во время нагревания металл расширяется.

Следует отметить, что высота варочной поверхности зависит от размеров дверцы, но оптимальной считается в 84 см.

Чтобы в жаровню проходило тепло, нужно оставить зазор в два кирпича. Кроме того, это позволит легче выгребать угли.

Благодаря правильной кладке можно добиться надежной фиксации дверцы. Для дровника нужно сделать отдельную стенку.

Чтобы улучшить эстетический вид, для верхней части дровника лучше использовать четвертинки кирпича. Дверца крепится проволокой, которая крепится кирпичами.

После этого нужно сделать арку дровника и крышу. В качестве опоры, внутри него нужно сделать еще одну стенку. С нижней части делается топливник, после чего возводится подовая при помощи ветонита.

В центре нужно обязательно оставить немного места для установки решетки.

По всем швам нужно размазать цементный раствор и продолжить возведение стенок топливника до определенной высоты. После чего затереть швы.

Дровник перекрывается при помощи оцинкованного листа.

Затем нужно продолжить выкладывать заднюю стенку, а также выложить пару рядов будущей арки дровника. В результате чего конструкция уже начинает напоминать настоящий мангал.

Сделать шесть выходов для дыма из топливника.

На следующем этапе нужно перекрыть топку при помощи настила.

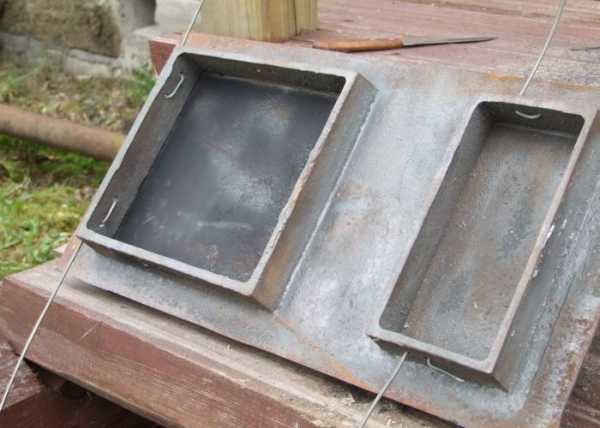

Поверх топливника уложить теплоизоляционный слой, после чего варочную поверхность.

На последнем этапе нужно возвести дымовую трубу. Для этого просто последовательно выкладываются кирпичи.

Перед использованием мангала с печкой, нужно подождать, когда конструкция полностью подсохнет. После этого можно начинать разжигать огонь. Надеюсь, эта подробная инструкция позволит вам быстро и легко соорудить такую конструкцию.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

Во время кладки, все ряды нужно проверять строительным уровнем.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Чтобы не испортить внешний вид сооружения, все швы нужно обязательно затирать. Кроме того, это не позволит газам выходить наружу.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

Печка под казан своими руками. Еще 1 вариант

Как отмечалось выше, для печи не нужно подготавливать основательный фундамент. Достаточно залить бетоном и усилить прутами арматуры. Для этого нужно подготовить место, очистить его от загрязнения. Из доски сделать опалубку. После чего подготовить раствор и залить его слоем в 10 см. Выложить арматуру.

Чтобы связать швы, первый ряд нужно выкладывать из половинок, а второй из целого кирпича, и чередовать таким образом.

Металлические детали рекомендуется крепить в процессе кладки.

Во время выкладке первого и второго ряда нужно оставить небольшое отверстие для зольника. Дверца закрепляется обычной проволокой. На следующих порядовках нужно продолжать возводить стенки и сделать колосник и отверстие для дыма.

Шестым и восьмым рядом нужно перекрыть топку. Последующими порядовками продолжать возводить стены. На финишном этапе установить варочную поверхность с отверстием.

Благодаря этой инструкции, можно быстро и без осложнений сделать печь под казан.

Уличный комплекс – русская печь и мангал своими руками

После подготовки основательного фундамента, следует приступить к выкладке. Для первого ряда рекомендуется использовать пережженный кирпич. Углы делаются из ¾ кирпича, который обрезается при помощи болгарки с алмазным диском. Это необходимо для связки.

Со второго ряда начинается возведение стен. Также необходимо формировать зольник.

Следующий ряд слева выкладывается без раствора. Спереди крепятся дверки прочистки, и поддувала при помощи проволоки, которая фиксируется раствором.

Подовые каналы перекрываются во время выкладке четвертого ряда.

Колосник топки устанавливается на пятом ряду. Следует отметить, что внутренняя часть выкладывается при помощи огнеупорного кирпича, без использования цементного раствора.

Затем с левой стороны будет находиться водонагревательный бачок. Также продолжается выкладка топки.

Колосник устанавливается на седьмом ряду. Правую стенку нужно усилить благодаря укладке стальных полос в шов.

Последующие два ряда продолжается укладка каналов и стен. Также крепятся стенки топливника при помощи проволоки.

В процессе выкладке десятого ряда, соединяются своды двух топливников. Дно горнила перекрываются.

В следующем ряду спереди нужно закрепить металлический уголок 3Х3 см, а сверху фиксируется варочная поверхность. Первый топливник закрывается колосником.

Огнеупорным кирпичом укладываются боковые стены плитки, а также передние стены горнила. В левой части формируется дымоход.

На следующем этапе нужно сделать деревянный шаблон арки. С тринадцатого по шестнадцатый ряд возводятся стенки, а также нужно перекрыть устье горнила.

Свод горнила должен сужаться, начиная с семнадцатого ряда, а вот дымоход, напротив должен расширяться. Стальной стяжкой усиливается задняя стенка.

На следующем этапе выкладывается передняя стена, закрывается горнило.

Чтобы выложить свод горнила, нужно сделать опалубку из прямоугольных рамок, на них будут опираться полукруглые детали из фанеры. Переднюю стену необходимо усилить стяжкой.

Песком засыпать горнило и утрамбовать для сохранения тепла.

Следующим рядом нужно перекрыть печь и начать сужение перетрубья.

В процессе выкладке последующих двух рядов нужно продолжить сужение перетрубья, а также формировать дымоход.

Заслонкой закрыть перетрубье на двадцать четвертом ряду.

Последующими двумя рядами нужно постепенно соединять перетрубье с дымоходом.

Дальнейшее количество рядов дымохода зависит от предпочтений и высоты навеса. Снаружи устанавливается труба.

После установки трубы снаружи кровли, можно впервые затопить готовую русскую печь. В нее можно установить мобильный мангал и готовить шашлыки.

На этом я завершил обзор изготовление печей из кирпича. Думаю с пошаговой инструкцией не возникнет проблем с возведение сооружения.

Кстати! По этому же принципу, можно сделать уличное барбекю. Более подробно рассмотрим которые в следующих выпусках.

Автор публикации

0 Комментарии: 14Публикации: 173Регистрация: 14-02-2017

leadinlife.info
