Простой мангал из кирпича своими руками

Мангал – не что иное, как простейший очаг, предназначенный для приготовления специфических видов блюд на открытом огне. Чтобы поджарить мясо или птицу на шампурах или решетке не требуется возводить сложную тяжелую конструкцию. Простейший мангал можно сложить из кирпича за считаные минуты, даже без использования глиняного раствора. Если конструкция не одноразовая, а хотя бы сезонная, есть смысл сделать более основательный мангал. Такой же простой по конструкции, но более надежный и удобный.

О чем эта статья

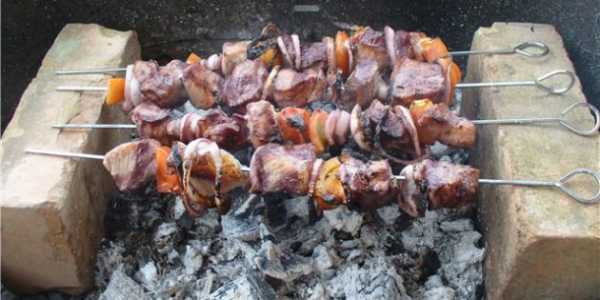

Простейший мангал

Такую конструкцию из кирпича без использования раствора сооружают на скорую руку, или в том случае, если нет разборного мангала из листового металла, а приготовить шашлыки или только что выловленную рыбу очень хочется.

При стандартных размерах как раз 1-2 уложенных друг на друга кирпича дают необходимую высоту.

Для кладки мангала выбирают ровную, без уклонов площадку. Если почва покрыта дерном – его предварительно подрубают по периметру, немного превышающему периметр будущего «сооружения». Скатывают или кладут невдалеке вниз травой. Он понадобится, после завершения отдыха и разбора временного мангала, чтобы закрыть костровище.

Кирпичи укладывают в 2 ряда по 3 штуки – получается длинная сторона мангала – 75 см.

Торцевые стороны закладывают оставшимися 4 кирпичами – получается ширина мангала – 25 см.

Кирпичи кладут друг на друга без перевязки, оставляя между торцами зазоры в 1–1,5 см для свободного притока воздуха к дровам или углю.

Простой стационарный мангал

Стационарной эту конструкцию назвать сложно, хотя она и может прослужить не один сезон. Возводить её целесообразно на дачном участке, который используется периодически, а шашлыки и шумные компании – нечастое явление.

Отличие этой конструкции от простейшего мангала сложенного «на сухую» будет заключаться в более крупных размерах и возможных модификациях, отражающих пристрастие повара-мангальщика. Если вы приверженец классических шашлыков – никаких усложняющих элементов не потребуется. Конструкция будет всё той же коробкой из кирпича. Только рядов в ней будет не 2, а 4—5. Кирпич будет сложен не стопкой один на другой, а с перевязкой – смещением верхнего ряда относительно нижнего на полкирпича. Чтобы конструкция не рассыпалась от случайного толчка – будет использован глинистый раствор.

Фундамента для строительства такого мангала не требуется.

Он может быть возведен на любой ровной сухой поверхности. Основанием может служить лист железа толщиной 4—5 мм, бетонная плита или выровненная, подсыпанная утрамбованным песком или мелким гравием площадка.

Чтобы на мангале было удобно готовить и не сидеть перед ним на корточках, его высота по верхнему краю должна быть 0,7 метра.

В целях экономии материала ножки необходимой высоты можно изготовить из отрезков труб, стального уголка или использовать старый стол с металлическими ножками и снятой деревянной столешницей.

Если кирпича много – можно изготовить ножки из кирпича. В этом случае, между основанием и ножками обязательно прокладывается гидроизоляция – рулонный рубероид.

После выкладки ножек, которые будут располагаться по углам конструкции, на них укладывается лист железа, или рама, сваренная из стальных уголков. Можно дополнить мангал небольшим столиком, положив более длинный лист.

Первый ряд кирпичного мангала, если используются уголки, должен быть сплошным. Он полностью закладывается кирпичом, образуя «под» очага.

При кладке 2 и 3 рядов между торцами кирпичей оставляют зазоры 1—1,5 см, они будут выполнять роль поддувала. Каждый последующий ряд кладут с перевязкой по отношению к нижнему ряду. Вариации в размерах возможны только по дине мангала. Ширина остается стандартной – 25—30 см, иначе недостаточно длинные шампура будут проваливаться в мангал, или сильно нагреваться.

Неудобством такого мангала является чистка от золы. Её придется доставать после остывания конструкции сверху, перегнувшись через край мангала.

Усложненные конструкции простейших мангалов

В конструкцию можно внести изменения значительно повышающие удобство пользования и функциональность. С незначительными изменениями такой очаг можно будет использовать и как мангал, и как барбекюшницу, в качестве плиты и даже в качестве коптильни.

Принцип устройства такого мангала не отличается от рассмотренного выше. Отличие заключается в том, что из кирпича выкладываются не отдельные ножки, а три стенки две боковые и задняя. Образующаяся ниша в дальнейшем используется для складирования или хранения сухих дров.

Расстояние между решеткой и верхним краем мангала позволяет накрыть его крышкой и дает возможность использовать конструкцию для горячего копчения рыбы. На решетку можно помещать жаропрочную посуду — котелки, кастрюли, чайники. В период активного горения дров, когда приготавливаются угли для шашлыков или барбекю — использовать в качестве плиты для приготовления первых блюд – шурпы, ухи.

Простейший очаг-мангал-барбекюшница может быть сложен за 1 день, а радовать вас несколько лет.

izkirpicha.com

схема и фото — пошаговая видеоинструкция

Приготовление жареного мяса – неотъемлемая часть времяпровождения на природе. Отдохнуть после тяжелого рабочего дня или с удовольствием провести выходные по окончании напряженной трудовой недели помогает пикник, организованный на приусадебном участке.

Благоустроенная территория, уютная беседка для дружной семьи или веселой компании, сочное мясо – обязательные условия для комфортного отдыха на свежем воздухе. Не хватает только жаровни. В этой статье расскажем о том, как правильно сделать мангал из кирпича своими руками.

Общая характеристика

Строительство жаровни напоминает оборудование кухни, только уличной. Главная задача проекта – создать максимум удобств для приготовления жареной пищи.

По сути, работа по возведению кирпичного комплекса и дальнейшее использование мангала – дело мужских рук. Поэтому хозяину важно самостоятельно и ответственно подойти к вопросу обустройства уличной жаровни.

Однозначно, кирпичная конструкция – это стационарный объект. Впоследствии такое строение невозможно перенести в другое место на участке, не прибегая к разрушению. Проекты уличных жаровен бывают разными по сложности. Самый простой вариант – печь-мангал. Как правило, это открытый очаг с топкой, без дымохода.

Чертеж: простая конструкция мангала

Возможно оборудование жаровни дополнительными элементами: полочкой для пищевых принадлежностей и дровником. Сооружение такой конструкции не требует больших расходов на кирпич для строительства и занимает немного времени.

Как показывает практика, наиболее функциональный и удобный в использовании – мангальный комплекс из кирпича в беседке или на открытой местности. Постройка представляет собой полноценную печь, включающую несколько топок для приготовления различных видов блюд, дровники, удобный стол для кухонной утвари и разделки продуктов, дымоход, русскую печь.

Из чего построить жаровню

Основной материал для возведения мангала или печного комплекса – кирпич. Однако не все разновидности подходят для этой цели. Например, силикатный от температуры быстро разрушается. Для жаровни предназначен керамический и специальный огнеупорный материал, обычно красного цвета. Также можно построить мангал из кирпича других оттенков, но с теми же свойствами.

Обязательное условие кладки стационарного строения – использование связующего материала из глины или цемента. Это обеспечит безопасность эксплуатации печи, особенно если на даче отдыхают дети.

 Случайно повредить кирпич из незакрепленной конструкции мангала может как ребенок, так и взрослый. Такая неловкость приведет к разрушению кладки и, возможно, к тяжелым травмам или ожогам. Связующий раствор цемента или глины обеспечивает прочность строения.

Дизайн мангала

Сложно придумать что-то необычное для конструкции, где каждому функциональному приспособлению уготовлено свое постоянное место. Следовательно, глобально изменить общепринятые чертежи печного комплекса крайне затруднительно.

Единственная возможность обыграть внешний вид стационарной жаровни – поэкспериментировать с цветовыми элементами. Например, мангал в беседке можно облицевать огнеупорным декоративным материалом – камнем или плиткой любимого оттенка либо выложить мозаику.

Простая конструкция мангала представляет больше вариантов для творчества. Например, можно построить жаровню в форме пианино или какого-нибудь животного. Такая печь сразу бросается в глаза посетителям и, соответственно, становится ландшафтным украшением на даче. Оформляя мангал, поэкспериментируйте и с цветовой гаммой огнеупорного кирпича: умелое сочетание красного, желтого, белого оттенков позволяет реализовать проекты в неповторимом стиле.

Возводим простой мангал

Открытая конструкция без дымохода – отличный вариант для начинающих строителей и тех, кто не располагает временем и средствами на сооружение полноценного печного комплекса. Такой жаровни достаточно, чтобы накормить вкусным шашлыком или рыбой небольшую компанию из 3-5 человек.

Пошаговая инструкция по возведению мангала:

  • Начинаются работы с закладки фундамента. Основанием может служить и бетонная площадка на участке, если она выполнена капитально с довольно толстым слоем раствора. При отсутствии такой платформы во дворе необходимо самостоятельно выполнить основание: на ровной почве вырыть небольшой котлован глубиной 25-30 см, засыпать песчаную подушку 5 см, слой щебня 10-15 см, выложить арматурный каркас и залить цементным раствором. На застывание фундамента под мангал потребуется 2-3 недели. Рекомендуется каждый день поливать цементный слой водой в целях лучшего схватывания.
  • Остальной процесс строительства – кладка. Первыми возводятся кирпичные ноги – опоры небольшого мангала, поднимающие топку и место жарки на удобную для человека высоту. Для этой цели используют 4 столбика по углам строения или 3 полные стенки, кроме передней. Рекомендуется сооружать кирпичный мангал высотой 70-80 см. Небольшая площадка внизу постройки послужит дровником.
  • Ответственный момент – соединение опор с топкой мангала. Крайне затруднительно сделать перекрытие из кирпича – для этого потребуется уложить подставки из прочного материала, а после застывания – убрать их. Более простой вариант – железобетонная плита, которую укладывают на опоры с небольшим выступом по периметру. Дополнительно под перекрытие устанавливают плоскую шиферную плиту, выступающую на 30-40 см от кирпича. Она послужит столиком под принадлежности для жарки.
  • Дрова в топку закидывают сверху. Это упрощает строительство в сравнении с печью. По периметру перекрытия выкладывают стенки из красного или шамотного кирпича. Длина мангала выбирается по желанию, важно угадать с шириной – внутренняя зона должна быть на 5-10 см меньше длины шампуров и ширины сетки для жарки.
  • В стенках топки через равные промежутки делают небольшие отверстия для свободного прохождения воздуха, который необходим при розжиге дров.
  • На топку мангала устанавливают съемную сетку из жаропрочной стали, в противном случае решетка быстро прогорит. Этот элемент пригодится для приготовления блюд на сковороде или в кастрюле, также помогает при пропаривании шашлыка после жарки.

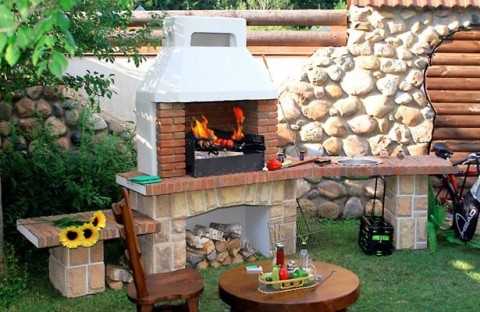

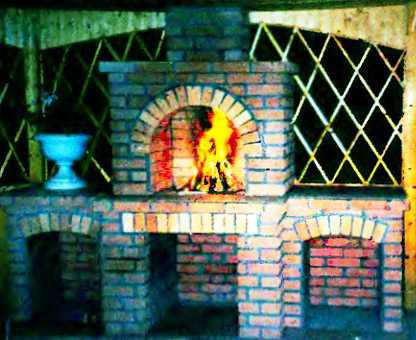

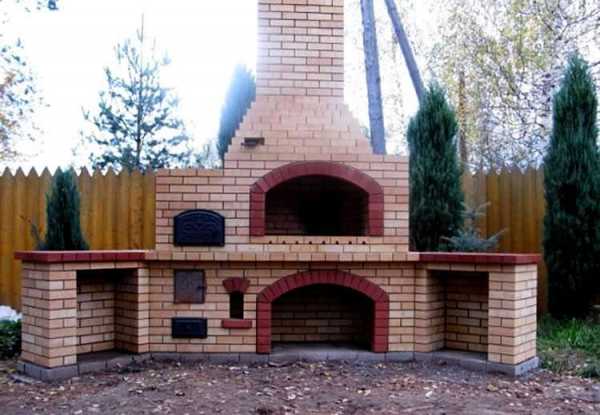

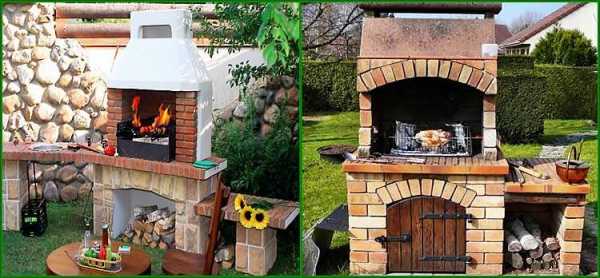

Возведение печного комплекса

Это монументальное сооружение порадует ценителей вкусных разнообразных блюд, приготовленных на открытом огне. На практике качественно построенная конструкция служит несколько десятков лет, хотя иногда и требует ремонта. Чтобы возвести мангал из шамотного кирпича, потребуются чертежи, опыт и знание секретов печного искусства.

Мангальный комплекс состоит из прочного фундамента (инструкция по закладке основания такая же, как и для простой кирпичной жаровни) и нескольких зон для приготовления пищи:

  • Центральная часть комплекса – барбекю с дымоходом из огнеупорного кирпича.  Особенность приготовления шашлыка в такой жаровне заключается в том, что прожарка мяса осуществляется не только снизу, как в простом мангале, а одновременно со всех сторон. Это сохраняет сочность и мягкость продуктов, придает блюду неповторимый вкус и аромат.
  • Русскую печь, как правило, сооружают сбоку от барбекю. Топка отдельная, но дымоход общий с мангалом. Особенность печи – приготовление пищи в полностью изолированном воздушном пространстве (лицевой проем закрывается заслонкой-полукругом). Пропаренные, тушенные, варенные, жаренные, печенные в русской печи блюда сохраняют свои полезные свойств и обладают неповторимыми вкусовыми качествами.
  • Монтаж варочной поверхности превращает мангальное сооружение в полноценную кухню, что становится незаменимым в летний период на даче.
  • Обязательный элемент печного комплекса – стол для разделки и нарезки продуктов. Одна или две функциональных площадки размещаются по бокам. Это крайние зоны мангального сооружения. Их кладку выполняют из керамического или огнеупорного кирпича. Как правило, все функциональные элементы комплекса (топки, варочные плиты, столешницы, мойки) располагают в одной плоскости. Для удобства использования поверхности покрывают нержавеющим металлом. Свободное пространство под столами подходит для организации полочек или шкафчиков с дверцами, а также устройства дополнительных дровников.

Видео – пошаговое руководство по кладке печного комплекса

besedkibest.ru

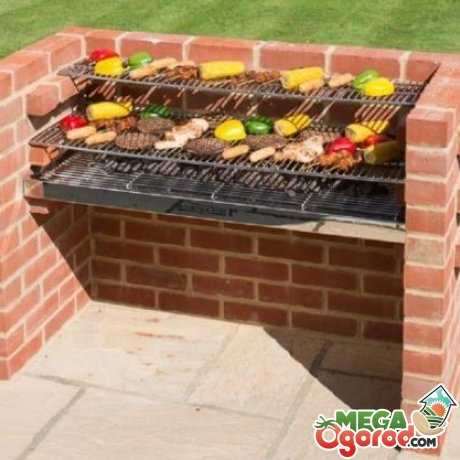

Простой мангал из кирпича: как построить своими руками

Зона отдыха на садовом участке – кто не мечтает о ней, имея даже несколько соток земли. После ударного труда на грядках хочется отдохнуть, пожарить шашлыки и расслабиться на свежем воздухе. Многие дачники хотят построить кирпичный мангал – это не только удобное и практичное сооружение для приготовления вкусного шашлыка, но и дополнительная изюминка сада.

Даже простая кирпичная конструкция выгодно украсит сад. Если у садовода имеется беседка, мангал можно построить прямо в ней. В результате приготовить мясной деликатес и приятно провести время с друзьями можно в любую погоду, не бегая от открытого мангала домой и обратно.

Содержание:

Формы мангальных сооружений, принцип действия

Прямоугольная форма мангала стала традиционной и всем привычной. Мастера не рекомендуют ее менять, так как прямоугольная или квадратная форма считается оптимальной для приготовления пищи. Кирпичная кладка мангала может быть и буквой "П", что также удобно и практично. Конструкции отличаются между собой дополнительными элементами – столик для приготовления, отсеки для хранения посуды и другой кухонной утвари.

Если садоводу хочется обустроить веранду и построить в ней мангал, придется дополнять его дымоходом.

В этом случае строительство немного усложнится, без отвода в беседке будет дымно. Сейчас мастера своего дела сооружают настоящие произведения искусства – шикарные печи, где можно приготовить не только шашлык, но и любое другое блюдо вплоть до супов. Но такие конструкции лучше доверить профессионалам. Здесь же речь пойдет о простых кирпичных мангалах, которые сможет сделать даже новичок.

Оптимальная форма мангала – прямоугольная, либо в виде буквы "П". Конструкция предполагает наличие столика, самой жаровни и дровника. Столик можно не делать, все остается на усмотрение садовода. Мангал можно соорудить без использования цементно-бетонной смеси – "всухую". Для этого возводятся ножки из кирпичей, на них укладывается жаропрочный лист, который закрывают жаропрочным кирпичом. Возводятся стенки и все – мангал готов. Такую конструкцию можно легко разобрать и собрать в другом месте. Стационарный мангал с использованием связующего материала для кладки кирпичей надежней и практичней. Форма и принцип действия сооружения от способа укладки мангала не изменится.

Выбор места под мангал

Для стационарного мангала следует выбрать определенное место. Поскольку простой мангал предполагает открытый огонь, площадка под него должна быть удалена от деревьев, кустарников и других легко воспламеняющихся предметов. Если планируется соорудить мангал буквой "П" с дымоотводом, столиком и другими приспособлениями, нужно выбирать довольно большую территорию, чтобы можно было разместить рядом с конструкцией стол, стулья и навес – одним словом, построить беседку для шашлыка. В независимости от типа конструкции, выбирайте место поближе к дому, чтобы не пришлось бегать с шашлыками через весь огород.

Также стоит учесть близость насаждений – клумбы, грядки или альпийские горки.

Мангал должен быть не ближе двух метров от них. Также стоит сориентироваться с ветрами, которые преимущественно дуют в регионе так, чтобы дым не был направлен на людей, готовящих шашлык. При жарке дым не должен мешать, а огонь не представлять опасности для близко расположенных насаждений и сооружений.

Определившись с местом и формой мангала, можно приступать к первому этапу строительства. Разберем метод укладки простого, стационарного кирпичного мангала буквой "П".

Материалы для строительства

Прежде чем начать кладку, подготовьте заранее необходимый материал. Для стандартного мангала, размерами 1 м в высоту и шириной топки 60-70 см, понадобится не более 300 кирпичей. Высоту мангала определяют на уровне запястья от земли – его высота должна быть удобна для хозяина, обычно это метр.

Ширина топки должна быть сориентирована в зависимости от размеров решетки или шампуров.

Фундамент для стандартного мангала выкладывается на площади в 1м. кв. Отталкиваясь от размеров фундамента и самого сооружения, можно высчитать точное количество кирпичей. Для кладки понадобится:

  • Цементно-известковая смесь. Она нужна для кладки первых рядов основания.
  • Цементно-глиняная смесь необходима для связки кирпичей горячей зоны мангала. Для мангала-печки лучше использовать цементно-шамотный раствор.

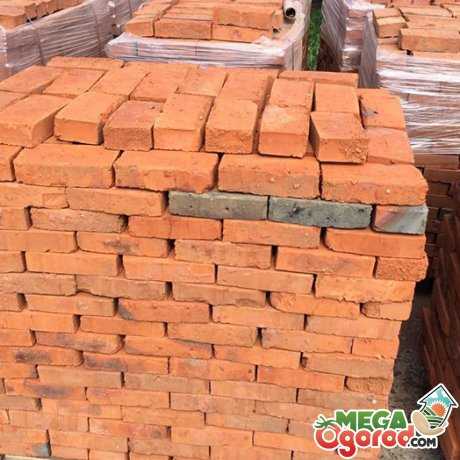

  • Для первых рядов основания использовать красный полнотелый кирпич, для топки – шамотный.
  • Для фундамента – арматурные прутья или сетка, опалубка, цементно-песчаный раствор.
  • Металлические листы, уголки (если планируется делать дымоотвод).
  • Рубероид в качестве гидроизоляции.

Это необходимые материалы для строительства стандартного, простого мангала. К этому перечню можно добавить отделочную плитку, тротуарную плитку на случай, если планируется украсить сооружение и придать ему более эстетичный вид. Подготовив все материалы, можно приступать к строительству.

Простой мангал: этапы возведения конструкции

Пошаговая инструкция:

  1. Для фундамента необходимо выкопать яму глубиной 15-20 см. Если сооружение будет довольно массивным, глубина будет доходить до 50 см.
  2. Дно ямы утрамбовывается и застилается слоем строительной подушки – песок и щебень.

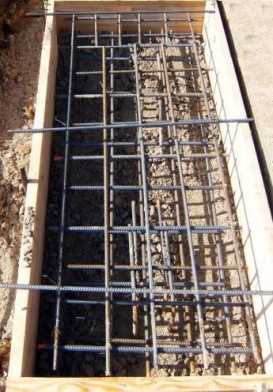

  3. Затем сооружается опалубка, в которой необходимо разместить арматурные стержни или сетку. Это делается для прочности фундамента.
  4. Затем все заливается цементно-песчаной смесью. Для фундамента и кладки подойдет цемент М200 или М300.
  5. После того как основание подсохло, это примерно неделя, на фундамент укладывается два слоя рубероида, который промазывается битумной мастикой.
  6. На готовую поверхность можно начинать укладывать опору мангала, она обычно возводится в форме буквы "П".
  7. Первые пять рядов мангала укладываются со смещением в полкирпича – это стандартный способ кладки кирпичных сооружений. Эти пять рядов строятся с помощью обычного цементно-известкового раствора в качестве связки кирпичей.
  8. Все, что пойдет выше укладывается уже шамотным кирпичом и цементно-глиняной смесью.
  9. Как только выложены три стенки, опоры, на сооружение укладывается металлический лист. Он будет служить перегородкой между дровняком и жаровней. Этот лист может выходить в строну и служить столиком.
  10. Вместо металлического листа многие используют бетонные плиты, которые нередко заливаются самостоятельно. Для этого сооружают опалубку из листов OSB прямо на опорах мангалах, застилаются пленкой и после заполняются раствором. Затем листы снимаются, плита остается.
  11. После того как основание для жаровни подготовлено, продолжается кладка мангала. Топка будет по размерам чуть меньше размеров самого сооружения, если для ее кладки используется шамотный кирпич. Не стоит этого пугаться, ничего страшного в этом нет.
  12. Для размещения решеток барбекю или шампуров в стенках мангала делают "подставки". Для этого один из верхних рядов укладывают так, чтобы получился выступ из стенки, на который можно поставить решетку. Если не хочется заморачиваться с кладкой, используйте в качестве держателей решетки или шампуров металлический ящик. В нем будет находиться уголь, а на его бортики устанавливаться решетка. Это очень удобно, уголь и другие отходы легко удалять.

Когда весь мангал готов, сооружение оставляют сохнуть на протяжении минимум недели. Для надежности закройте его пленкой, чтобы дождь не намочил кладку. После этого можно потихоньку начинать растапливать мангал. Сначала топите его тонкими веточками, недолго. Затем степень прогрева постепенно увеличивайте до тех пор, пока конструкция не просохнет.

Если мангал строится в беседке, в его конструкцию встраиваются стальные уголки.

Они являются опорой для дымохода. В качестве дымохода можно использовать простой дымовой колпак из оцинкованной стали. Они недорогие, их можно купить в любом строительном магазине. При желании дымоход декорируется отделочными, жаростойкими материалами.

Кирпичный мангал строится довольно быстро, особенно, если не предусматриваются дополнительные отсеки, подвод воды, установка раковины и других коммуникаций. Если нет желания возиться с раствором, можно уложить мангал по той же схеме, но на сухую. В этом случае конструкцию можно разобрать на зиму. Однако возведение мангала таким способом не надежно. Стационарный тип сооружения намного практичней. Рядом можно устроить настоящее место отдыха, поставить стол, скамейки или стулья. Оформить зону отдыха вазонами с цветами и приятно проводить время в кругу друзей или семьи.

Больше информации можно узнать из видео:

megaogorod.com

Делаем мангал простой из кирпича своими руками

Мангал из кирпича простой

Мангал из кирпича простой устроит многих владельцев загородных участков. Причем самую простую конструкция всегда можно преобразить при помощи отделки.

Сегодня мы расскажем, как делается самый простой мангал из кирпича своими руками и чем в последствии можно сделать облицовку. На видео в этой статье и фото вы сможете найти разны варианты конструкции и выбрать для себя нужный вариант.

Самый простой мангал своими руками из кирпича изучив статью вы сможете делать без проблем. Но его всегда можно облицевать. Поэтому стоит подобрать вариант такой конструкции и после этого уже делать. Ведь здесь могут быть и разные совмещения и варианты отделки.

Как выбрать место для мангала

Мангал из кирпича самый простой надо будет установить в удобном и безопасном месте. На эту тему ест несколько рекомендаций:

Выбираем правильное место

Внимание: Не забывайте о том, что такое сооружение будет объектом повышенной пожароопасности. Мангал не нужно располагать слишком близко к дому, рядом с легковоспламеняющимися и деревянными хозяйственными постройками.

Итак:

  • Мангал не должен находиться далеко от места отдыха. Самым подходящим вариантом станет расположение рядом с летней кухней или же возле беседки. Можно оборудовать мангал широким навесом, который поможет защитить его от осадков, а также накроет сто и скамейки.
  • Обустройство площадки является обязательным вариантом. Рядом не должно быть грядок, клумб, так как от слишком высокой температуры травма начнет портиться. Необходимо заранее подумать про удобный подход, еще лучше, если их будет несколько.
  • Если ветер дует постоянно только в одну сторону, то необходимо проследить, чтобы дым не проникал в жилые дома.

Что понадобиться при строительстве

Мангал простой из кирпича своими руками делается из нужного материала. Если вы планируете его совместить или использовать твердое топливо, тогда надо будет для кладки рабочей части применять огнеупорный материал. Если просто готовить пищу, тогда можно обойтись и обычным рядовым материалом.

Внимание: Есть одна деталь, никогда не следует применять пустотелый кирпич. При повышенной температуре он просто быстро потрескается и придет в негодность.

Для кладки в качестве раствора используют песок с глиной. Но ее необходимо предварительно замачивать.

Для уличного каменного мангала потребуется хорошее основание, поэтому стоит обзавестись строительными материалами для фундамента, а именно:

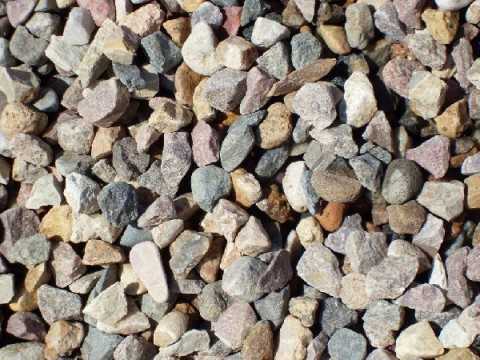

Щебенка Приобретаем щебень



Щебень, камень понадобятся для заливки фундамента. Вполне пойдет любой бой и камни, но не из силикатного кирпича.

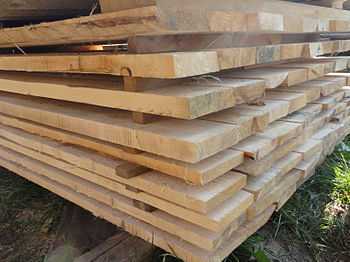

Шалевка Обрезной пиломатериал Доски или же фанера для опалубки. Здесь важно иметь просто ровную грань, чтобы раствор не вытекал.
Песок Речной или горный песок Так же понадобится и песок. Можно применить и горный, и речной. Только во втором варианте лучше в состав добавить щепотку стирального порошка, тогда раствор не будет быстр садится.
Цемент Цемент любой марки Так же запаситесь и цементом. Марка большого значения не имеет. Подойдет любая.

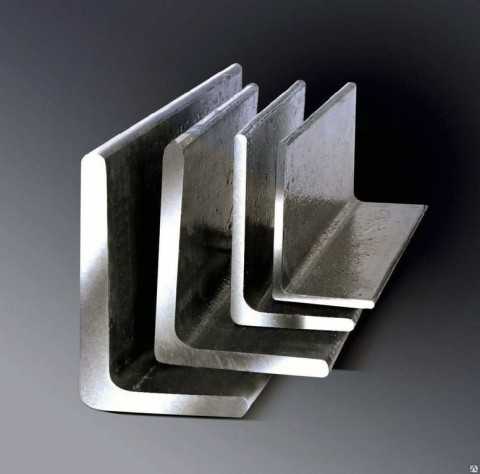

Уголок Арматура или уголок



Понадобится и арматура. Ведь надо будет сделать полочки для укладки шампуров. Так же вполне подойдет и уголок.
Листовой металл Листовое железо Понадобятся также лист железа, задвижки, решетки, и уголки из металла. Если вы планируете создать рабочую область и ниши, то потребуются дверцы из металла или дерева, а также столешница, которая выполнена из камня.

Для работы необходимы следующие инструменты:

  • Уровень.
  • Мастерок и лопата.
  • Пила.
  • Ведра, в которых будет наливаться раствор.
  • Бетономешалка.

Обязательно выбирается или уже готовый проект или разрабатывают собственный. По нему достаточно просто выполнять все работы и рассчитывать количество материала, которое понадобится. Не помешает небольшой запас, но не стоит запасаться слишком сильно.

Заливаем фундамент

Мангал кирпичный простой должен жестко стоять, его не должно вести после дождя. Поэтому фундамент делаем основательно. Для данной конструкции лучшим вариантом будет плитный вариант.

Схема установки плитного фундамента

Его не сложно сделать и вполне выдержит вес конструкции:

  • В соответствии с размерами проекта вырываем яму.
  • Дно выкладываем щебнем и бутовым камнем, устанавливаем опалубку.
  • Затем яму заливают смесью из цемента и песка в пропорции один к трем, но слоями и укладкой армирующей сетки. Не допускайте того, чтобы арматура лежала на самом дне ямы. Если она не слишком большая, а стены вышли достаточно ровными, то опалубка не потребуется.
  • Фундамент сверху накрывают простой пленкой или рубероидом.
  • Когда на улице слишком жарко, то, чтобы основание высыхало равномерно, рекомендуют взбрызгивать иногда водой. Для того чтобы бетон просох и схватился, уйдет до двух недель.
  • Только после того как фундамент застынет, можно приступать к кладке кирпича.
  • За это время следует подготовить глиняный раствор. В бадье замачиваем на неделю глину, помешивая и подливая при необходимости немного воды. После этого добавляем песок. По своей консистенции хороший песок должен быть похож на густую сметану, он должен браться руками просто и не растекаться при этом.
  • Раствор проверяется достаточно просто. Для того просто смешайте немного сухого песка и глины. Е скатывают в жгут диаметром в один сантиметр. Он не переусердствуйте, потому что форма должна остаться прежней.

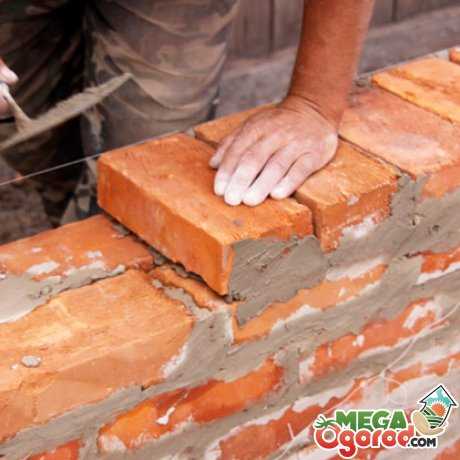

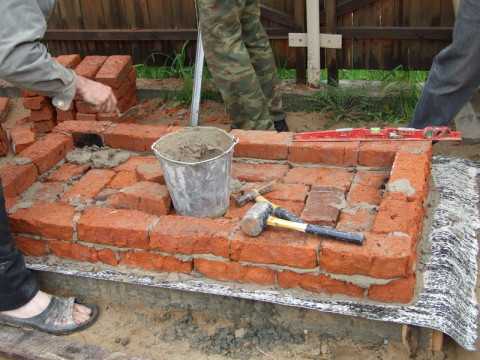

Кладка кирпича

Даже самый простой кирпичный мангал надо делать соблюдая правила кладки. Иначе он не протянет долго и просто разрушится.

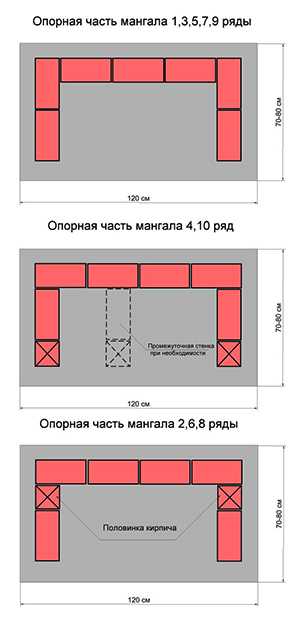

Если вы хотите нарисовать порядовку, то делайте это на листочке в клетку, так намного удобнее. Мы приводим пример мангала с топливником, ели вы его делать не будете, тогда просто пропустите эти пункты.

  • Для начала кладем на фундамент гидроизоляцию. Здесь прекрасно можно использовать даже старый рубероид.
  • Самым простым методом кладки для мангала – каждый ряд сдвигается то в одну, то в другую сторону на полкирпича. Кладка цоколя должна начинаться с углов к центру по линиям, которые были отмечены заранее. Через каждые три ряда проводите проверку с помощью отвеса или уровня, а также укладывайте армирующую сетку.
Делаем цоколь мангала

Внимание: За день до начала таких работ кирпич необходимо полить или перед укладыванием опускать на полминуты в нее. Это даст хорошее сцепление, а сам материал не будет набирать из глины влагу.

  • Первый и второй ряды делают сплошными. У цоколя может быть разная высота, все будет зависеть от самого проекта, а также несколько отделений, в которых можно будет хранить утварь, древесный уголь, дрова и так далее.

Затем приступаем к кладке топливника:

  • Для жаровни используют отлитое бетонное основание с армированием или же выложить его из кирпича. Если в планах сделать арочный топливник, то используйте кружало.

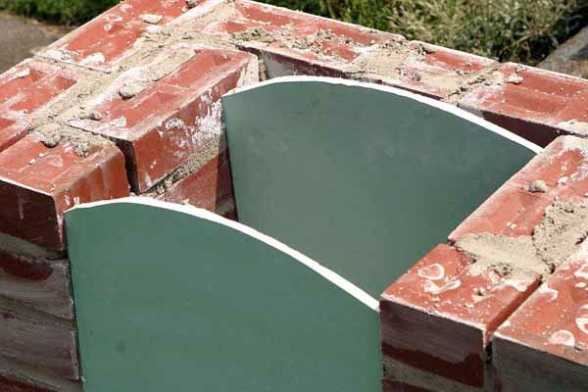

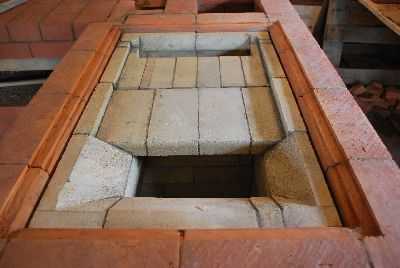

Делаем топливник

Внимание: Между кирпичами должен обязательно оставаться зазор в один сантиметр. Для этих целей лучше всего подойдут щепки. Можно распределить кирпичи равномерно. Только после этих процедур пространство сбрызгиваем водой и заполняем раствором. Кружало оставляют на несколько дней.

  • Топливник сверху накрывают железным углом или балкой. Сверху на перемычку укладывают еще один кирпичный ряд.
  • Во время кладки необходимо оставлять небольшие зазоры, это позволит проникать воздуху, вследствие чего горение будет намного лучше.
  • Если же мангал, сделанный из кирпича, планируется использовать в качестве барбекю, то заранее подумайте о месте, где будет установлена решетка. Для этого необходимо сделать небольшие выступы.
  • Сама же решетка размещается на стержнях арматуры, которые вдавлены в стены. Выступов может быть несколько, это даст возможность размещать решетку на разных уровнях.

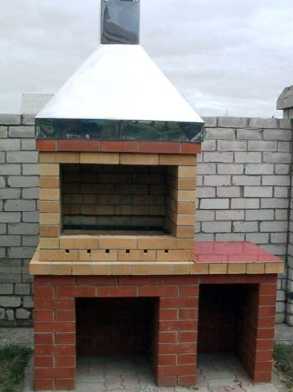

  • После этого укладывают ветровые стены и делают дымосборник. Трубу закрепляют на опорные колонны.
  • Чтобы такую конструкцию защитить от попадания осадкой, над ней стоит установить козырек из металла. В самых простых схемах мангалов трубы может не быть вовсе.

Навес и отделка

Материал отделки выбирается согласно дизайна всего участка. Материалов довольно много и здесь уже выбор за вами. Главное, чтобы покрытие держало температуру и повышенную влажность. В остальном ограничений просто нет.

Внимание: Чем тяжелее отделка, там более прочным должен быть фундамент. Учтите это на начальной стадии строительства.

Выполняем отделку мангала

Для того чтобы постройка прослужила не один гол, необходим навес.

Он бывает:

  • Общим и накрывает зону, где отдыхают люди.
  • Находиться перед мангалом.

Для этого под столбы делают бетонное основание. Опоры бывают деревянными или металлическими.

  • В первом случае они должны стоять от мангала не менее чем на шестнадцать сантиметров и быть обработаны антисептиками. Это правила пожарной безопасности.
  • Крышу для навеса можно сделать из самых разнообразных материалов. Но в том случае, если она будет идеально подходить под кровлю дома или же другие хозяйственные постройки, то кирпичный мангал идеально впишется в общий ландшафт.

Конечно же, сооружение можно оставить и таким, какое оно есть, только немного пройдясь шлифовальной машиной.

Мангал иногда покрывают специальными красками, которые предназначены для печей из кирпича. Оригинально будет смотреться отделка из камня декоративного вида. Можно также использовать специальную штукатурку.

Как сделать простой мангал из кирпича вы теперь знаете. Выполнив работу своими руками вы не понесете лишних затрат и сделаете все качественно. Инструкция поможет не допустить ошибок.

iz-kirpicha.su

Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

cotlix.com

5 невероятно простых способов сделать мангал своими руками

1. Как сделать мангал в яме

my-fishing.ru

Выройте в земле небольшую яму глубиной 15–20 см и длиной 50–60 см. По ширине она должна быть меньше длины шампуров, поскольку мясо будет располагаться над углублением, а концы шампуров будут лежать на земле. Разведите в яме огонь, дождитесь, пока угли начнут тлеть, и начинайте жарить шашлык.

Если шампуры устанавливаются не прочно, то по краям ямы можно положить что-то твёрдое, например ветки. Так шампуры не будут съезжать.

Стенки такого мангала хорошо удерживают жар. Однако этот вариант подойдёт только тем, у кого есть лопата.

2. Как сделать мангал из дерева

kak-sdelat-vse.com

Разведите костёр. Когда угли будут готовы, положите по краям два бревна параллельно друг другу. Расстояние между ними должно быть не очень большим. Затем поместите на брёвна шампуры с мясом.

Не обязательно использовать большие брёвна. А если одно из них совсем маленькое, то можно доложить эту сторону мангала крупными камнями.

3. Как сделать мангал из камней или кирпичей

Эта конструкция похожа на предыдущую. Крупные камни или кирпичи тоже укладывают параллельно друг другу,  ориентируясь на длину шампуров или решётки для мяса.

Если выложить кирпичи со всех четырёх сторон, тогда мангал будет практически как настоящий. Кроме того, пламя будет защищено от ветра, а жар будет сильнее.

4. Как сделать мангал из шампуров

stroyland.su

Для изготовления такого мангала понадобится много шампуров, потому что они, помимо прямого предназначения, будут использоваться и в качестве опоры.

Разведите на земле небольшой костёр. Когда дрова прогорят, воткните с двух противоположных сторон по три шампура так, чтобы над землёй оставалось около 15–20 см. В кольца проденьте два шампура или две тонкие ветки.

На такую конструкцию можно смело выкладывать насаженное на шампуры мясо.

5. Как сделать мангал из жестяных банок

hunting.ru

В большой компании наверняка найдутся четыре жестяные баночки из-под пива или другого напитка объёмом 0,5 л.

Сделайте в их верхней части сквозные отверстия с помощью шампуров, ножа или заострённых прутьев. Соедините банки между собой теми же шампурами или прутьями.

Читайте также

lifehacker.ru
