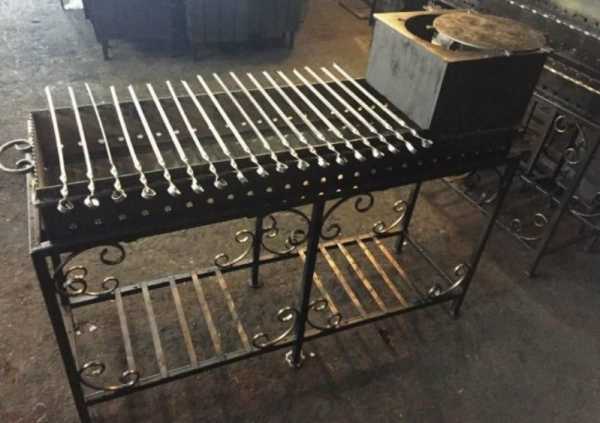

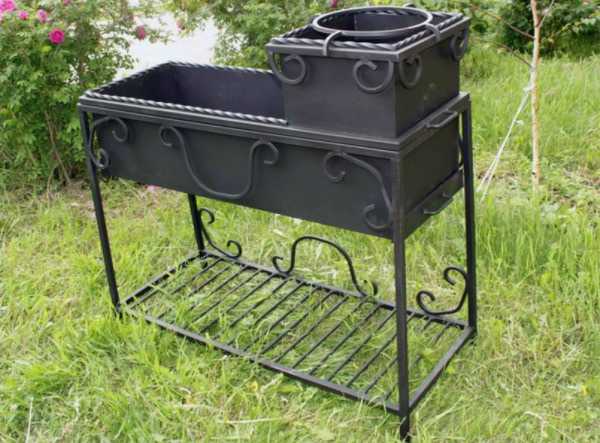

Мангал с казаном из металла

Для приготовления вкусных и полезных блюд все чаще стали использовать мангал с казаном из металла. Это садовая печь с казаном, в котором можно приготовить долму, плов, шурпу и многое другое.

Ее отличительной особенностью является специальная конструкция, которая дает возможность равномерно прогревать еду.

На обычной плите такого эффекта добиться невозможно.

Материалы для изготовления

Для стандартного вида мангала и казана нам потребуется немного материалов. Если вы захотите выбрать другую конструкцию, к примеру, с кирпичом, потребуется дополнить список материалов. А пока нам понадобится:

  1. Лист железа 200х200 см.
  2. Строительная рулетка.
  3. Аппарат для электросварки.
  4. Болгарка.
  5. Карандаш.

А теперь давайте разберемся вот с чем: если вам нужна надежная и прочная садовая печь, то металлический лист должен быть по толщине не менее 0,2 см.

При большей толщине лист будет сложно разрезать, а вес казана будет больше.

Виды конструкции

Мангал с казаном может иметь разную форму и тип конструкции. При выборе той или иной модели, при покупке или изготовлении следует руководствоваться не только личными предпочтениями, но и оценивать соответствие мангала вашему дачному участку, удобство использования и другие факторы.

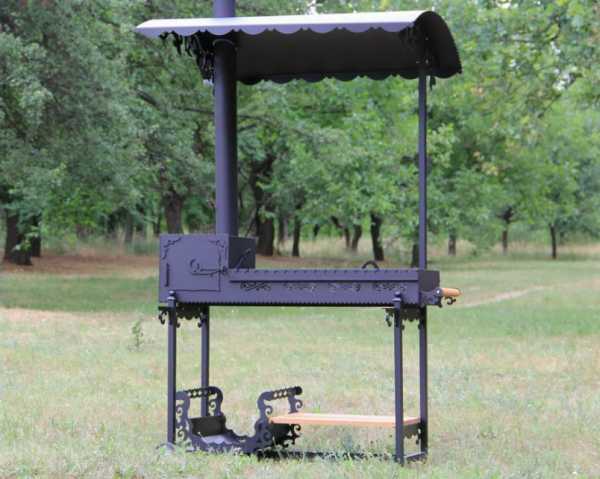

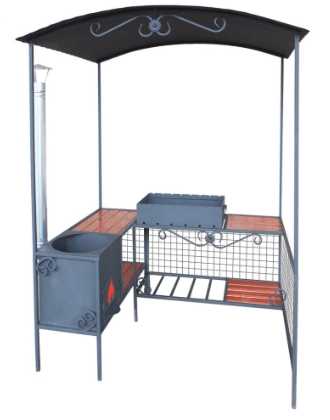

Крытая печь

Создание крытого мангала из металла намного проще, чем строительство печки из кирпича с мангалом, так как вам не придется создавать сложные конструкции. Эта разновидность печи состоит из:

  1. Мангала.
  2. Каркаса.
  3. Крыши.
  4. Столиков.
Конструкция стационарна, для ее изготовления к начальному списку материалов следует добавить дрель, ножовку.

Список материалов тоже другой:

  • Уголки или профильная труба (4х4 см).
  • Железо кровельное (толщиной более 0,4 см).
  • Материал для крыши.
  • Доски.

При изготовлении жаровни стоит учесть, что для шампура с 7-ю кусками мяса хватает ширины от 21 до 25 см. Длина может быть любой. А вот высота жаровни должна быть от 18 до 20 см.

Не забудьте о вырезах в стенках.

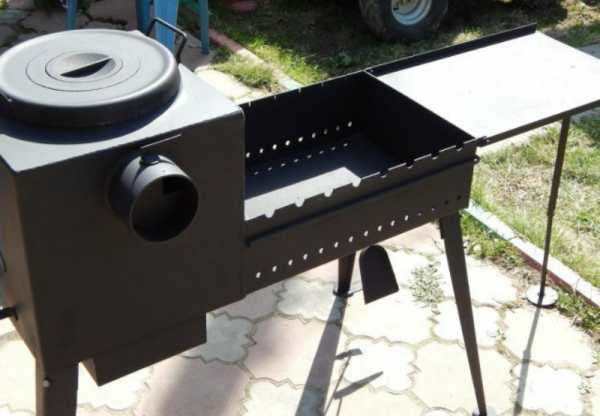

Универсальная печь

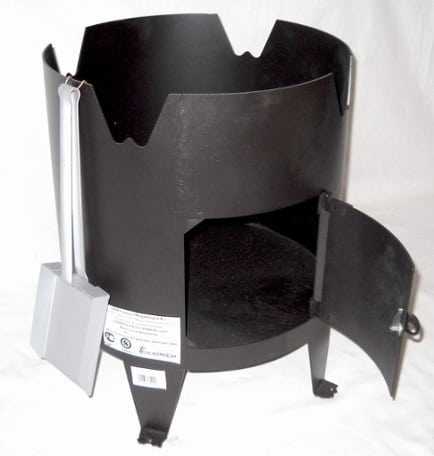

Универсальная печь казана-мангала состоит из небольшого основания и короба из металла, который делают из металлических листов. Ее главными достоинствами является простое устройство конструкции и возможность изготовления переносного мангала.

Среди достоинств отмечают малый вес, небольшую занимаемую площадь и долговечность. Для неразборной модели сваривают стальной жаростойкий короб с толщиной стенок 0,3 см. Так вы сможете одновременно размещать до 10-ти шампуров с мясом или одну решетку барбекю и казан.

Для удобства вы можете добавить в проект еще и дымоотводную трубу, которая даст возможность не вдыхать копоть и дым.

Обустройство места

Когда вы определились с видом мангала, особенностями модели и приобрели все материалы, можно приступать к обустройству.

Как изготовить своими руками?

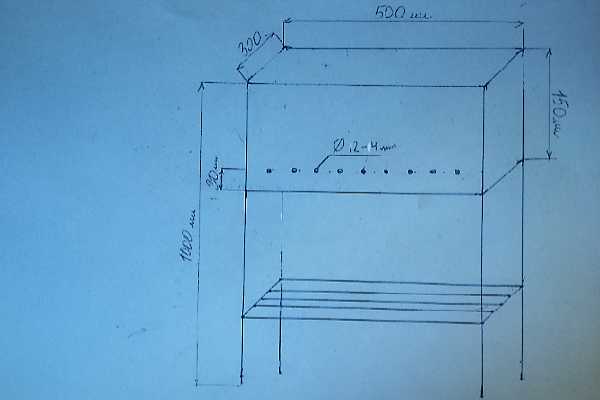

Для начала нужно сделать чертеж мангального комплекса, который будет соответствовать вашим потребностям. Подходящие проекты есть и в Сети.

Жаровня: высота – 210 мм, ширина – 250 мм, длину выбираете сами. На каждый шампур — отрезок в 80-120 мм.

При заполнении на 6 шампуров за раз длина жаровни выходит 0,7 метров – 0,1 метр идет на каждый шампур, а 0,05 остается по краям

С учетом этих данных делаем следующее:

  1. Создаем дно и стенки по бокам, при этом используем листовой металл. Если вам нужно приваривать котел, то ставим только 3 стенки.
  2. В боковинах, которые идут вдоль, делаем проемы для шурупов в верхней части. Длина каждого – 50 мм, а ширину делаем такую же, как и у шампура.
  3. Загибаем сбоку края, ставим дно (при желании можно сделать съемное дно).

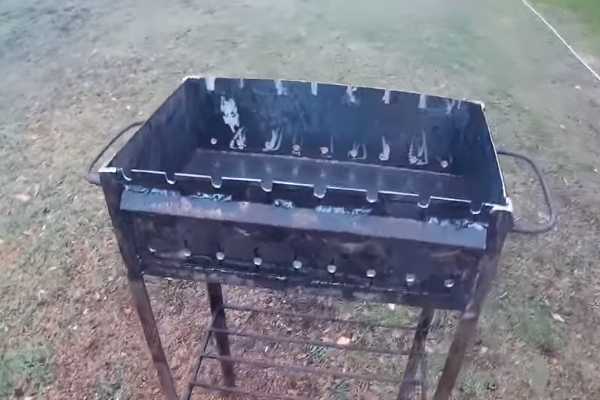

  4. Делаем отверстия, диаметр которых 10-15 мм, а расстояние между ними — 20-30 мм.
  5. Привариваем стенки друг к другу.

Фундамент под мангальный комплекс

Заливка фундамента нужна для всех видов мангалов, кроме переносных. Все делаем по инструкции:

  • Для начала выройте яму нужного размера.
  • На дно выкладываем щебень и бутовый камень, делаем опалубку.
  • Далее яму нужно залить смесью из песка и цемента, пропорция которой будет 1:3. Делаем это слоями и используем армирующую сетку. Ни в коем случае не укладывайте арматуру на дно ямы! Если стенки ровные, а размеры ямы небольшие, опалубку можно не делать.
  • Фундамент покрываем пленкой или рубероидом.
  • В летний сезон советуем при подсыхании сбрызгивать сохнущий фундамент водой. Для полного просыхания понадобится около 2 недель.

Хотя процесс несложный, на него все же уйдет полмесяца
, а то и больше — в зависимости от погодных условий.

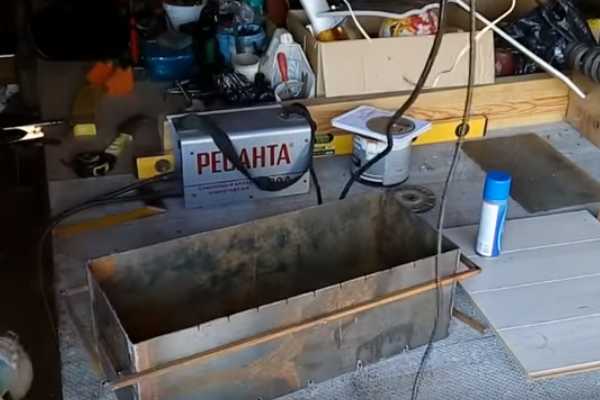

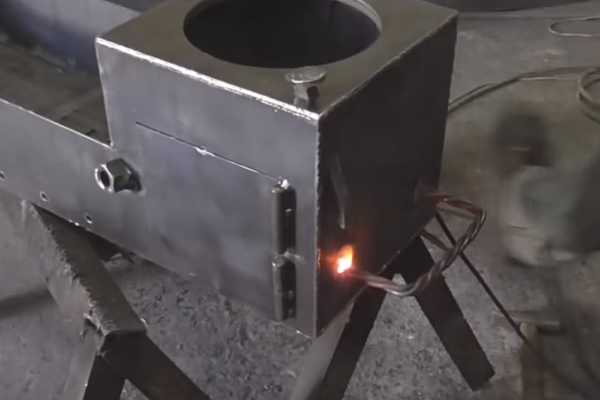

Как выполнить сварку мангала своими руками

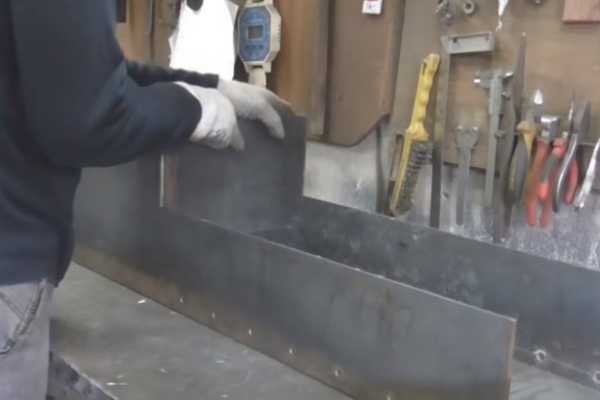

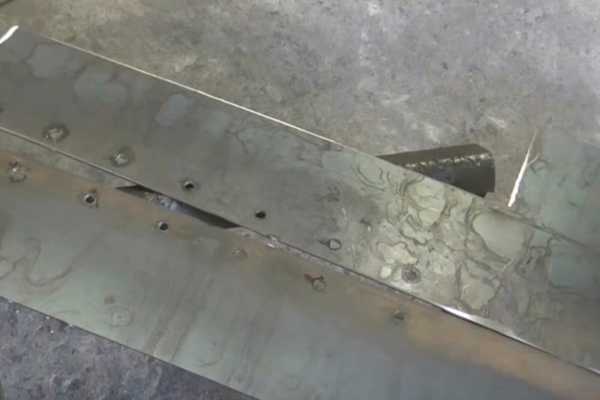

По чертежу вырезаем элементы мангала.

Это можно сделать болгаркой, а далее обрабатываем края для удаления заусенцев и частиц металла.

Если у вас большой лист, можно сделать мангал с минимальным использованием сварки. Для этого чертеж переносят на лист, срезают лишнее, а по линии сгиба металл подрезают на половину толщины.

Далее вы можете согнуть все, как картон, и сварить лишь стыки. К готовой конструкции остается приварить ножки — и все готово.

Важные работы

Чтобы конструкция соответствовала всем ожиданиям, сделайте отверстия поближе ко дну – так воздух будет попадать в зону нахождения углей. От этого зависит поддержание температуры. Диаметр отверстий должен быть от 5 до 11 мм.

Сделайте решетку над дном мангала, которая будет выполнять функцию колосника. Это увеличит срок использования дна

, а также создаст дополнительный приток воздуха.
Посмотрите видео на эту тему

Вы можете сделать как съемный, так и несъемный колосник.

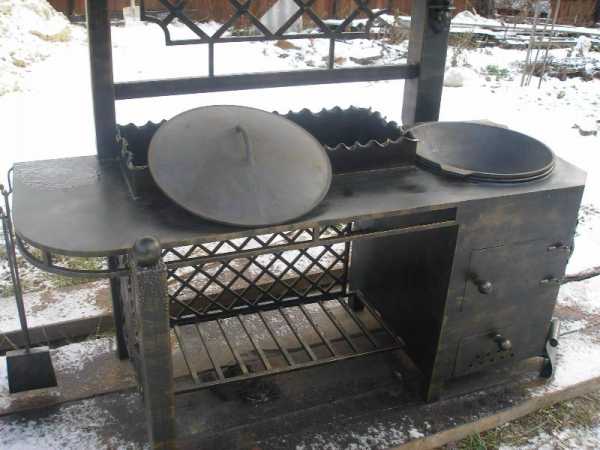

Примеры дизайна

gidpopechkam.ru

Мангал с печью под казан

  1. Конструкция мангала с печью под казано
  2. Печь для казана (видео)
  3. Фотогалерея мангала с печкой под казан

Металлический мангал – непременный атрибут любого дачного участка или пикника. Он может быть прямоугольным, круглым, портативным или стационарным, выполненным из закаленной стали или чугуна, но, независимо от конструкции и материала изготовления, прекрасно справляющимся со своим главным функциональным предназначением – жарить мясо и рыбу.

Сегодня на каминном рынке появилась еще одна интересная модификация традиционной жаровни мангал, а именно: мангал с печкой под казан. Он представляет собой металлическую столешницу с встроенными жаровней и малогабаритной печью с варочной поверхностью, в которую можно поместить казан для приготовления плова. Мангал с печью для казана работает на традиционном топливе: дровах или древесных брикетах и требует при своей эксплуатации обычных противопожарных правил. Установить его можно в саду, вдали от деревьев и огнеопасных материалов, на любую ровную горизонтальную поверхность.

Самые бюджетные модели таких жаровень имеют небольшие размеры, более дорогие варианты предполагают не только многофункциональную печь-мангал, но и навесы для защиты от атмосферных осадков и боковое ограждение из ажурного кованого металла. Нередко такие печи-мангалы оборудуются зольником, наборной плитой и даже мойкой, что делает их похожими на небольшую уличную мини-кухню.

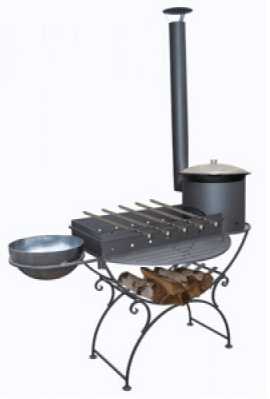

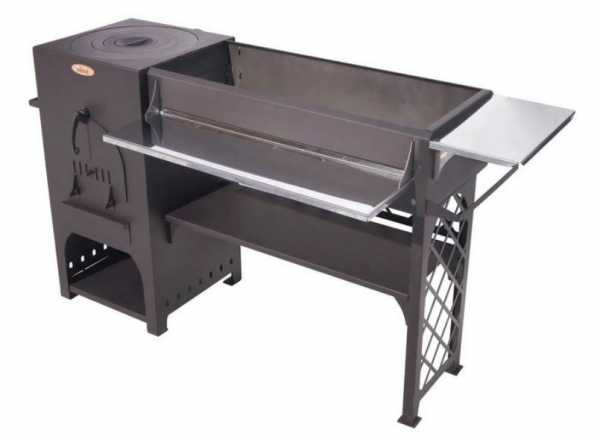

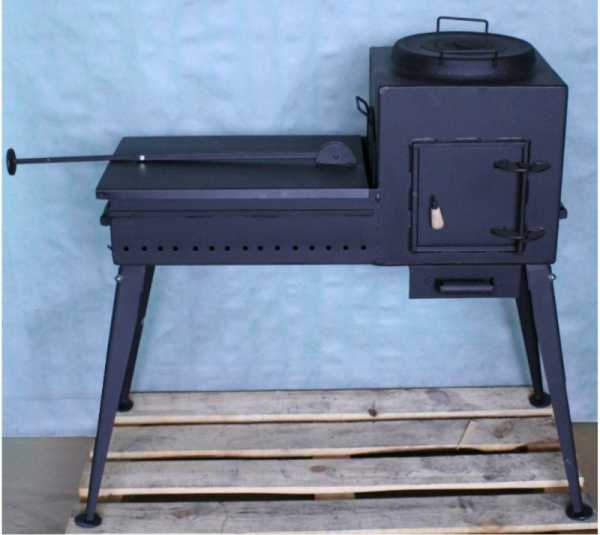

Конструкция мангала с печью под казан

Стандартная комплектация печи для казана – это металлическое основание с жаровней и чугунной печью, зольный ящик, узкий оцинкованный дымоход, колосник, кольцо — адаптер для казана, а также крышки для мангала и плиты. Часто заводской набор дополняется необходимым каминными аксессуарами: кочергой, решеткой с керамическим покрытием для приготовления барбекю, вертелом для курицы и кролика, коптильней и совком.

Мангал с печью для казана работает на традиционном топливе: дровах или древесных брикетах.

В качестве материала для изготовления мангала с печью под казан берется четырехмиллиметровая сталь. Металлическая столешница выполнена из листов более тонкой стали – в 1,5 мм. Все сегменты конструкции соединены сварными швами и обычно покрываются специальной краской черного или серого цвета, с высоким порогом термической устойчивости. Для полимеризации покрытия печного корпуса производители предлагают при первом розжиге медленно прогреть камеру сгорания в течение получаса.

Короткий дымоход имеет небольшой диаметр и нередко оборудован козырьком для защиты от дождя.

Топка, как правило, двухкамерная и съемная, с двенадцатимиллиметровым прутом жесткости по периметру — для предотвращения деформирования металла при высокотемпературном нагреве. Все швы камеры сгорания герметичны. Варочная поверхность имеет разборную конструкцию из чугунных колец, позволяющих регулировать скорость приготовления пищи.

Ориентировочные размеры стандартной печи мангала: длина 1, 4 метра, с шириной в 1 метр и высотой ( с дымоходной трубой) — 1,76 метра. Максимальный диаметр для шестнадцатилитрового казана – 32 см. В жаровне можно разместить 15-17 шампуров для приготовления шашлыков. В качестве дополнительной опции горизонтальная поверхность жаровни может быть покрыта гранитной плитой, либо накладкой из нержавеющей стали. Вес всей печной конструкции – примерно 120-130 кГ.

Выбор конкретной модели мангала с печкой зависит от планируемого объема казана: четыре, восемь или шестнадцать литров и, безусловно, от предполагаемой суммы расходов семейного бюджета. Стоимость же такого жарочного оборудования относится к среднему ценовому сегменту и вполне окупается многофункциональностью печи мангала, комфортностью приготовления пищи и хорошими жароварочными характеристиками.

Печь для казана (видео)

Фотогалерея мангала с печкой под казан

fireplace.su

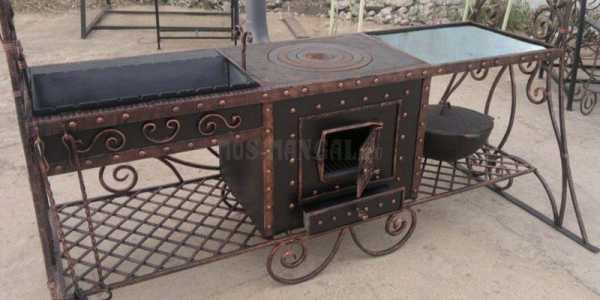

Мангалы с печкой: цена, описание, фото, видео

Мангалы с печкой сделаны для готовки в казане, кастрюле или сковороде, купить можно по телефону 8-985-764-44-02 или через сайт. Это многофункциональные кованые изделия. В описаниях указан объём устанавливаемого казана (например: 4, 8 или 16 литров). Печки бывают: с ящиком-зольником или без, с крышкой или с наборной чугунной плитой. Доставка в течение 1-2 дней или к выбранной дате по Москве и Московской области. Возможен самовывоз с производства.

Длина: Все         100 см103 см104 см105 см107 см110 см112 см114 см115 см120 см122 см123 см126 см127 см128 см130 см132 см133 см134 см138 см140 см141 см142 см144 см145 см148 см150 см151 см152 см154 см155 см157 см158 см160 см162 см164 см165 см170 см170см172 см177 см180 см187 см188 см190 см195 см197 см20 см200 см215 см220 см226 см230 см235 см244 см245 см25 см250 см260 см266 см295 см30 см300 см320 см35 см350 см362 см37 см38 см380 см390 см40 см400 см41 см420 см45 см47 см48 см50 см51 см51,5 см52 см53 см55 см56 см57 см58,5 см59,6 см60 см62 см63 см67 см70 см71,2 см72 см74 см75 — 100 см75 см77 см80 см82 см83 см88 см90 см92 см93 см94 см98,5 см

Высота: Все         10 см100 см104 см105 см110 см112 см115 см118 см120 см125 см130 см132 см135 см140 см15 см150 см16 см160 см17 см170 см176 см180 см182 см185 см186 см190 см192 см200 см202 см204 см210 см213 см214 см215 см216 см217 см22 см220 см221 см223 см225 см226 см227 см23 см230 см232 см234 см235 см237 см238 см24 см240 см243 см245 см246 см248 см25 см250 см260 см27 см275 см28 см30 см31 см320 см34 см35 см36 см380 см40 см45 см47 см48 см5 см50 см53 см55 см60 см63 см64 см65 см66 см67 см68 см7 см70 см72 см73 см75 см76 см77 см78 см80 см81 см82 см83 см84 см85 см86 см87 см88 см90 см91 см92 см93 см95 см96 см

Ширина: Все         1 см100 см105 см106 см107 см110 см113 см115 см116 см117 см119 см12 см120 см125 см127 см130 см132 см134 см135 см142 см148 см15 см150 см160 см165 см170 см180 см195 см2 мм20 см200 см22 см236 см24 см25 см250 см260 см27 см270 см3030 см300 см31 см32 см320 см33,5 см34 см35 — 40 см35 см35,5 см350 см36 см37 см3838 см380 см39 см40 см40,4 см400 см45 см46 см47 см48 см50 см51 см52 см53 см53,5 см54 см55 см56 см59,6 см60 см62 см63,5 см65 см67 см68 см70 см71 см74 см75 см8 см80 см82 см90 см95 см96 см97 см

Материал: Все         3 мм5 ммалюминийметаллметалл ковканержавейканержавейка 1,5 ммнержавейка 2 ммплиткапрут 10 ммпрут 12 ммсоснастальсталь 1 ммсталь 1,5 ммсталь 2 ммсталь 3 ммсталь 4 ммсталь 5 ммсталь 6 ммсталь 8 ммугольчугун

mos-mangal.ru

Мангал с казаном для дачи своими руками, чертежи подставки из металла

Наличие мангала на даче обеспечивает возможность создания вкусных блюд на открытом воздухе. Добавление в него казана означает появление дополнительных функций.

Возможности мангала с наличием казана

Если казан-мангал металлический, переносной, имеющий подставку, на нём можно создавать шашлыки, печь картошку. Для такого мангала не требуется строительство значительного комплекса. И часто он просто покупается, например, казан-мангал Бухара.

Впрочем, создать мангал своими руками не так уж сложно.

Стационарный кирпичный мангал-казан значительно развивает спектр кулинарных операций, у вас будут создаваться:

  • тройная уха, классический плов, другие яства с дымком,
  • харчо, бульоны и т.д.,
  • прочие восточные вкусности.

Также здесь появится возможность нагревать воду.

Статичный кирпичный мангал с казаном, имеющий подставку и созданный самостоятельно, может стать полной и эффективной заменой для бытовой коптильни или печи. Но кардинального отличия между ними нет: и у печи, и у мангала есть дымоходная труба, одинаковая температурная циркуляция, и они устроены под крышей. Для копчения этого достаточно.

Создавать такой мангал нужно по грамотным чертежам. Чертежи можно сделать своими усилиями, можно привлечь специалиста или отыскать подходящий вариант в интернете.

Так или иначе, работы начинаются с определения участка для будущего мангала.

Определение участка

Самым предпочтительным местом является зона около беседки. Часто делают мангалы у бани. В общем, мангал возводится около зоны отдыха и пикника.

Статичный мангал обязательно защищён навесом или крышей. Если их нет, то в холода он укрывается специальной плотной плёнкой.

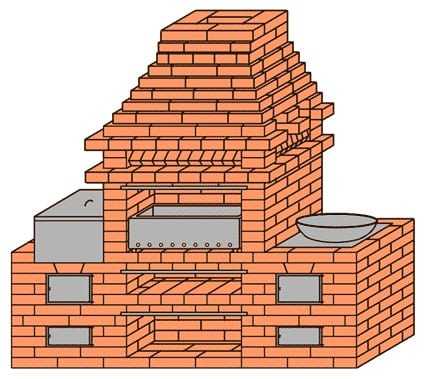

Совмещение кирпичной версии мангала и казана

Казан можно разместить на специальной подставке для казана над топкой (жаровней). Для вмонтирования казана в конструкцию требуется возводить массивные вставки. Выйдет почти русская печь.

А можно сделать отдельные пристройки: с левой стороны получится топка для барбекю, с правой – для казана. Подставка под казан на мангал здесь создаётся из стали-нержавейки. Можно купить её отдельно.

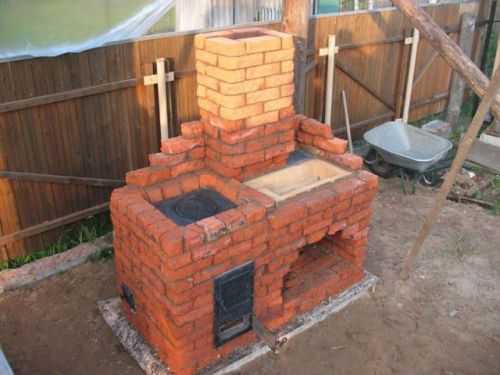

Самостоятельное воздвижение казана-мангала из кирпича

Основные работы начинаются после выбора участка для строительства и подборки или создания чертежей. Важно не нарушать порядовку из схемы. Если средства и навыки позволяют, можно соорудить солидный варочный комплекс.

Для работы понадобится такой арсенал инструментов и материалов:

  • Кирпич.
  • Песок.
  • Подходящий цемент (М400 минимум).
  • Глина.
  • Варочная поверхность.
  • Казан из чугуна.
  • Дверка для поддува.
  • Камень с максимальным параметром 5-6 см.
  • Рубероид.
  • Гравий.
  • Особый кладочный состав для русской печки.
  • Дверка для топки.
  • Набор колосников.
  • Металлическая ёмкость, лучше всего ведро.
  • Мастерок.
  • Молоток.
  • Лопата.

Учтите тот фактор, что соседние дачные домики расположены недалеко. Поэтому проекты продумайте. Как дым будет отходить и не попадать к соседям? И не устраивайте мангал около деревьев.

В проекте обозначьте помещение для хранения разной утвари. Если по проекту мангал получится рядом с беседкой, то лучшая позиция для них – в углу участка.

Размещение конструкций должно получиться компактным. Во время проектирования чётко рассчитайте возможные размеры печи. Если будет постройка с коптильней, то продумайте место её позиции с учётом направления ветра.

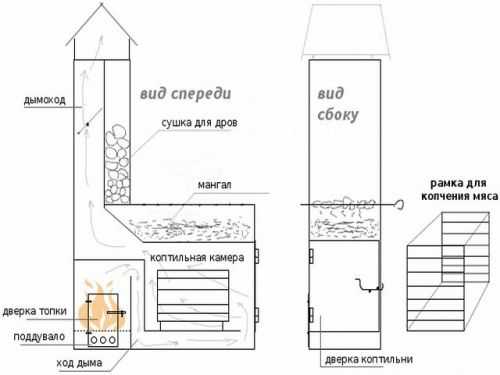

Секции задуманного комплекса: сам мангал для шашлыка, коптильня, казан и бербекю.

Тонкости строительства

Если в процессе стройки стало дождливо, то уже созданную кладку накройте плёнкой.

Чтобы защитить конструкцию от воздействия мощных температур, её внутреннюю часть нужно выложить из битого кирпича или камня. Если в конструкции будет крыша, такие меры не нужны.

Коптильню обязательно нужно гидроизолировать: на подставку ложится рубероид, можно использовать строительную плёнку.

Применяемый кирпич характеризуется высоким качеством и стойкостью к огню.

Рабочие стадии

После определения строительной зоны, создания чертежей следует ещё раз убедиться, что на этой стадии не допущено никаких просчётов, ведь готовящийся проект должен получиться на очень долгий срок.

Далее создаётся фундамент. Он заливается, тщательно выравнивается. Полностью высыхает – минимум 2-3 дня. В этом проекте он также является подставкой.

Начальные линии кирпича кладутся без цемента. До этого кирпичи вымачиваются в воде. Кладка идёт постепенно: линия за линией.

Затем создаётся цоколь будущего мангала. После этой стадии стены выстраиваются с использованием шамотного состава. Он более стоек к мощным температурам.

Для основания под казан берутся уголки из стали. Можно задействовать арматурные оси. Так легче будет проходить очищение казана от золы.

Крыша, опорные элементы, поддоны, а также решётки делаются на финальной стадии. Навес создаётся при условии нахождения (по проекту) конструкции под крышей.

Столешница монтируется в самом конце.


На эту постройку уходит порядка двух недель. Спешить здесь не следует

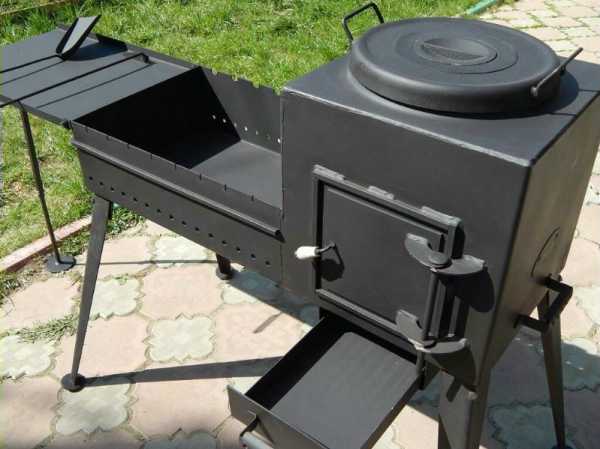

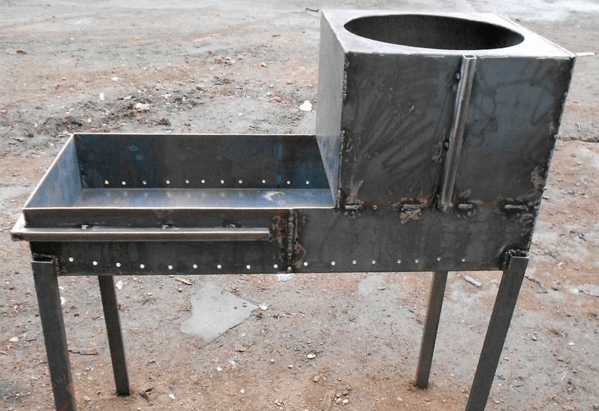

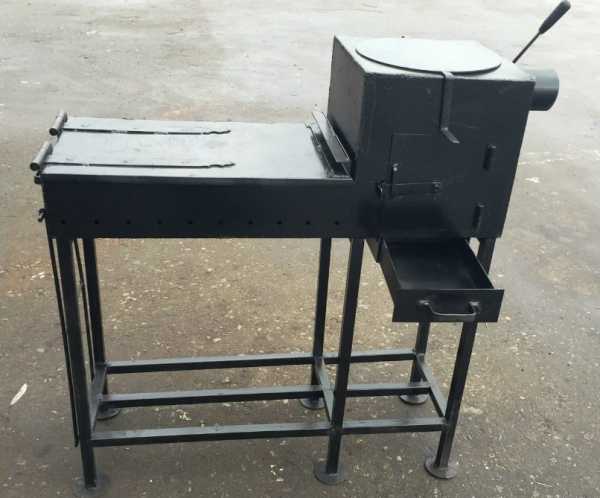

Версия мангала под казан из металла

Обычно её составляющими являются:

  • Топка.
  • Печь для казана.
  • Опорные элементы.

Для работы потребуются:

  • Лист металла. Плотность: 4-6 мм.
  • Уголки/ профильная труба.
  • Листовая сталь, труба с большой шириной, либо газовый баллон.
  • Болгарка.
  • Дрель.
  • Сварочная техника.

Разработка проекта

Сначала создайте чертёж с учётом личных целей. Можете отыскать подходящий чертёж в сети.

Параметры жаровни: высота – 21 см, ширина – 25 см. Длина варьируется. На один шампур получается отрезок 8-12 см. Так аппарат на 6 шампуров в длину достигает 70 см: 10 см выделяется каждому шампуру, 5 см отводится краям.


Такая печь может ставиться на сам мангал или быть его постоянной составляющей

Первый случай подходит для частых вылазок на природу с разбирающимся аппаратом.

Другой – для организации отдыха на дачном участке.

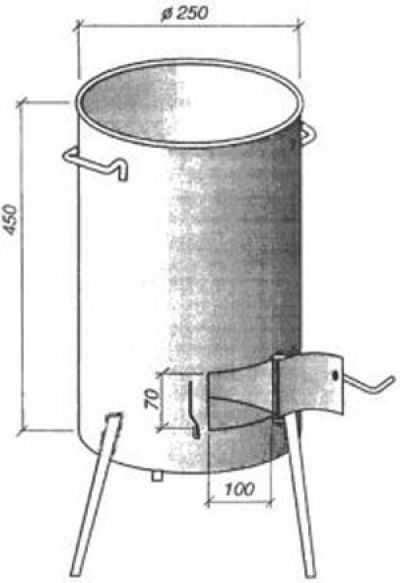

Если печь планируется съёмной, то её чертёж делается после создания мангала. Иначе нужно вычислять её диаметр. Это нужно для проектирования опорных элементов


Диаметр вычисляется проще, когда для изготовления печи применяется газовый баллон. Его диаметр легко определяется вручную

Если творческая работа будет проходить из листа металла, то необходимо основываться на казане. Он должен без проблем располагаться на собственном ободке. А отверстие для него должно позволять ему свободно двигаться по сторонам на 2 мм.

Принципы расчёта диаметра жаровни:

  • Вычисляется диаметр котла изнутри.
  • От этого значения отнимается 2,5 – 4 мм. Меньшее число используется для ёмкости в 3 л, а наибольшее – для 12-литровой ёмкости.

Полученное число и есть диаметр печи. Для вычисления длины листового металла это число умножается на 3,14. К полученному значению прибавляется 3 мм.

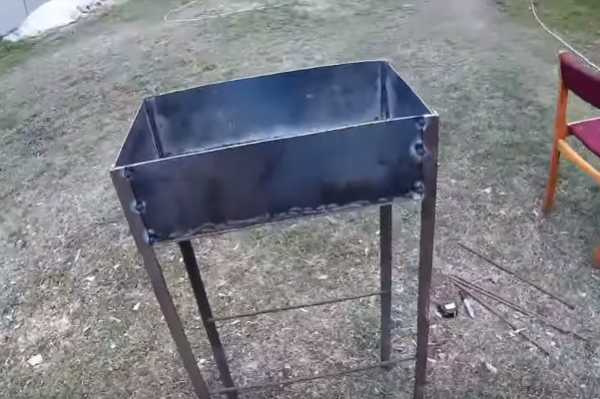

Создание жаровни

Она создаётся строго по проекту. Стадии работ таковы:

  1. Делается дно и 3-4 стенки сбоку. Используется лист металла. 3 стенки делаются при надобности приваривания котла.
  2. В боковинах, направленных вдоль, в верхней стороне делаются проёмы для шампуров. Каждый имеет длину 5 см. Ширина идентична ширине самого шампура.
  3. В стенках сбоку загибаются края. На них ставится дно. Дно можно сделать съёмным.
  4. В дне делаются отверстия диаметром 1 – 1,5 см. Дистанция между ними – 2-3 см. Ряды с отверстиями также отдалены друг от друга. Если к мангалу пристроится печь, то в этой стороне дна режется полукруг.
  5. Свариваются боковые стенки.

Создание опорных элементов

Обычно они характеризуются солидной крепостью и устойчивостью. Чаще всего задействуются уголки. Параметры: минимум 3 х 3 см.

Если планируется монтаж ещё одной коптильни, ставятся кованые ножки.

К верху ножек нужно приварить поперечины. Из них получится прямоугольник. ПО ширине и длине он идентичен главной части всей конструкции. Ширина самих поперечин – 3-4 см.

Идентичные детали монтируются к ножкам на дистанции 10-20 см от земли. Здесь будет полка для дров.

Жаровня крепится к опорам по таким методам:

  • Просто приваривается к ним.
  • Применяются замки-защёлки.
  • К наружным поперечинам, а точнее их углам и центрам, привариваются элементы кованых прутьев. Их длина — 4 см. Позиция — вертикальная.

Методы 2 и 3 позволяют разбирать аппарат на две части. Так облегчается его перемещение.

Версия из листа металла

Используется полоса стали. Её ширина равна высоте печи. Её длина вычисляется по указанному выше способу. Полоса сгибается вручную. Её два окончания привариваются.

Печь может сильно водить при готовке в казане. Этот минус можно устранить так: в каждом углу между образованными лепестками на верху печи делается проём длиной в 2 см. Все лепестки незначительно выгибаются наружу. А их края – вверх. Операция идёт до того момента, пока казан не расположится легко на ободе.


Чтобы здесь создавать блюда с дымком, нужно поставить большой казан. Он входит в печь максимум на 1/4 своей высоты. Для создания восточных блюд ставится казан меньших размеров

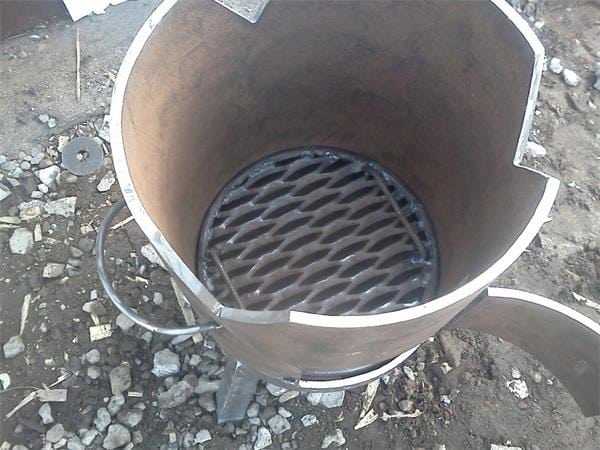

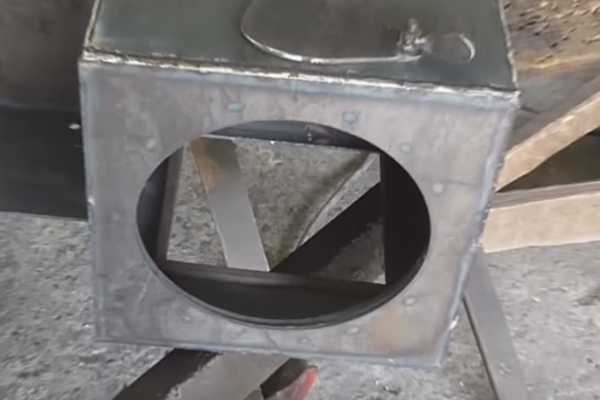

Версия из баллона

Она создаёт все необходимые условия для создания восточных блюд.

Её схема похожа на версию из стали. Отличается только верхняя часть.

Работа здесь проходит так:

  1. Вырезается проём под небольшой казан: срезается верхушка баллона. Отверстие делается с меньшим диаметром.
  2. Проём расширяется. Используется дрель со шлифовальной насадкой. Работа с этим инструментом идёт, пока не получится диаметр необходимой величины. Он должен позволять казану смещаться по сторонам на 1,5 мм.
  3. Вырезаются маленькие дымогарные отверстия вокруг созданной дыры.
  4. Создаётся вогнутая съёмная крестовина. Она используется для большого казана, имеющего округлое дно. При ином раскладе он просто застрянет.
  5. Изготавливаются разные дополнения для мангала. Они монтируются к нему.

Чтобы монтировать созданную печь к мангалу, нужно вырезать дырки для дров, а края стенок снизу загнуть во внутреннюю сторону. Другой способ – приваривается пара стальных полосок. Их расположение – накрест. Днища мангала и печи находятся на одном уровне.

edaturistu.ru

Как сделать мангал из металла своими руками? Пошаговая инструкция

Мангал – это оборудование предназначенное для приготовления жаренного мяса, рыбы, а также необычных блюд из грибов, овощей и фруктов. Самая простая шашлычница, была известна, как обычная металлическая коробка со вставленными ножками. Со временем начали придумывать походные изделия. Про них ещё говорят одноразовые, так как они от сильного огня перегреваются и прогорают. А из-за очень тонкого металла, его начинает вести и все крепления заклинивает. Но зато он отлично применяется для туризма, пожарил шашлык один раз и выкинул. Широкое распространение начали иметь штампованные конструкции, хоть они и не долговечны, но зато очень лёгкие и дешёвые в цене.

Скоро наступает лето и весь народ готовится к дачному сезону или простому отдыху возле дома, ведь трудно его будет представить без вкусного и сочного шашлыка из свинины или курицы. Но чтобы приготовить такие блюда нужен мангал. Конечно, можно пойти и купить его, но сами понимаете, какое качество предлагает изготовитель. Поэтому и было принято решение написать эту увлекательную статью, как смастерить его своими руками из металла.

Главное в самодельных жаровнях правильно разместить отверстия, тогда уголь будет равномерно нагреваться и блюдо будет прожариваться, везде одинаково.

Стационарный мангал с навесом своими руками

Стационарный мангал, значит постоянный, то есть стоит на месте. Чаще всего его оборудуют крышей для защиты не погодных условий и стоит он в частных домах или коттеджах.

Нам понадобится:

  • Профильная труба – 22,5 метра;
  • Арматура – 10 – 13 метров;
  • Профлист или черепица – 2 листа по полтора метра.

1. Для начала нужно согнуть 2 трубы, по 2,5 метра высотой. Сделать это можно в специальном цехе по металлообработке. Если нет возможности для сгибания, то оставляем прямые. Но с первым вариантом смотрится красивее. Варим боковые рамки. Предлагаю посмотреть подробный чертёж боковых стенок.

2. Далее нужно сварить решётку для дров и держатель для жаровни. Все сварочные швы зачищаем болгаркой. Вместо решётки, можно применить обычную арматуру.

3. Свариваем всю конструкцию между собой с помощью помощника.

Чтобы в конструкции не было перекосов, нужно установить боковые стенки на ровную поверхность параллельно к друг другу. Не забывая пробить их по уровню.

4. Следующим этапом делаем крышу. В верхних точках контакта свариваем 2 профильные трубы, по размеру длиннее на 10 – 15 см с каждой стороны, чем само изготовление и прикручиваем на них листы укрытия.

5. И в последнею очередь изготавливаем саму жаровню, которая по ширине и длине меньше на 4 – 6 мм., чем отверстия для неё.

 Делается это для того , чтобы он хорошо влезал в держатель и при нагревании не деформировал саму рамку.

Ещё, если вам интересно, можете посмотреть видео о том, как своими руками сварить мангал с навесом, на подобие что был рассмотрен.

Как видите сложности в изготовлении никакой нет, даже в  видео всё подробно показано и рассказано. Так, что изготавливайте и жарьте шашлыки в своё удовольствие. А сейчас переходим к следующей главе.

 Мангал из металла с фото и чертежом

Сделать самодельную конструкцию для жарки мяса можно просто и быстро. Самое главное, чтобы был лист толщиной не менее 3 мм., сварка и болгарка. А остальное дело техники.

 1. Для начала нужно разметить заготовки на жаровню, ниже предоставлен чертёж с размерами.

2. Намеченные пластины разрезаем по размерам.

3. Свариваем их между собой в виде короба.

Сначала прихватите все листы, а затем уже приваривайте по всем шовным краям внутри и снаружи. Так их меньше поведёт при нагревании.

4. Зачищаем сварочный шов с помощью болгарки. Затем из нарезанного уголка делаем ножки.

Кстати, если вам нужно, чтобы ножки были разборные и мангал спокойно можно было брать на природу, тогда вместо сваривания уголков,  прижмите их к жаровне с помощью болтов.

5. Далее нужно сделать усиления со всех сторон стен, чтобы при нагреве метал не деформировался.

6. Привариваем к жаровни ручки, также уголки по периметру внизу дна. А на ножках из арматуры делаем поддон для дров.

7. Сверлим вентиляционные отверстия на длинных боковых стенках, через каждые 70 мм. Всё изделие готово к применению.

Если вдруг захотите усовершенствовать мангал и собрать с двойным дном. Для этого нам нужна ещё одна нижняя (низ мангала) и 2 длинные боковые пластины, которые привариваются снизу к уголкам. А на верхнем дне сверлятся отверстия диаметром 12 – 14 мм.

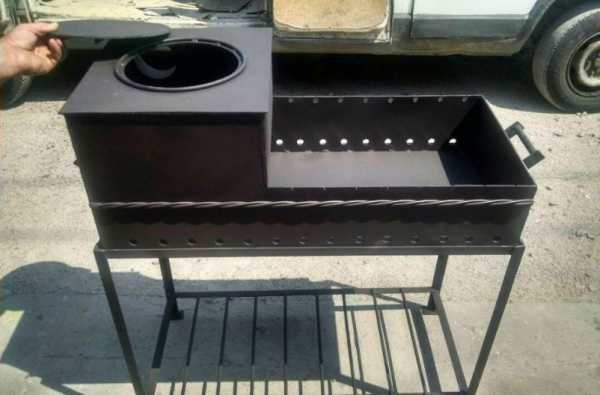

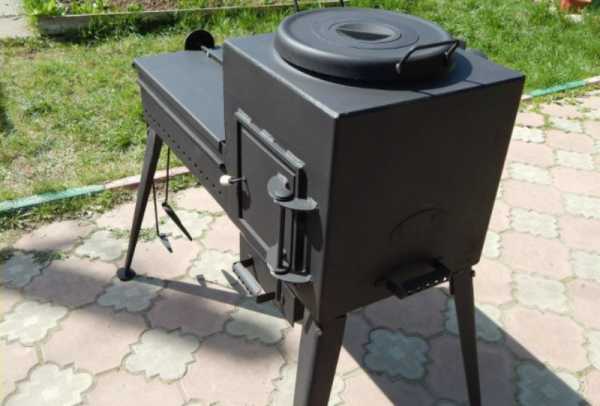

Делаем мангал с печью под казан

Сначала давайте определимся, зачем нужно такое хитро выдуманное устройство. А всё дело в том, что пища, приготовленная на огне, притягивает себя соблазнительным ароматом и вкусовым качеством. С большой уверенностью могу сказать, что у каждого на даче или в огороде имеется жаровня для жарки мяса или рыбы. Но согласитесь, если его усовершенствовать, то это позволит готовить не только шашлык, но и любые другие блюда на огне. Вот поэтому и хочется уделить немного внимания печи под казан.

1. Для начала нужно сделать чертёж всей конструкции, чтобы знать все размеры пластин.

2. Режем заготовки и сразу в двух длинных боковых стенках сверлим отверстия.

3. С помощью сварки прихватываем все боковые стенки к основанию казан-мангала.

4. В верхнем листе печи вырезаем круг под казан, но перед тем, как приварить его, нужно с прутка сделать ребро жёсткости.

5. Далее привариваем её на наше изделие.

6. В другой стороне от двери, верхней части  делаем небольшое отверстие для выхода дыма.

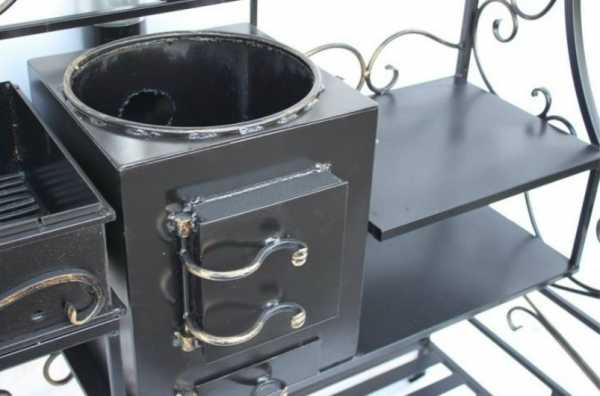

7. Вырезаем на печи дверку. Облагораживаем рёбрами жёсткости её и саму топочную, через верхнее отверстия куда будет ставится казан.

8. Устанавливаем шарниры и дверцу на изделия, прикручиваем ручку.

9. В боковой части печки, со стороны жаровни делаем открывающую задвижку.

10. Далее привариваем ручки для переноса изделия

11. В низу печи вырезаем квадратное отверстие для поддувала, а в самом котле кладём колосники. С помощью приваренных уголков вставляем выдвижной зольник.

12. Последним этапом делаем снимающиеся ножки, чтобы изделие легко перевозить на отдых или на природу.

13. Сварочные швы, если желаете, можно зашлифовать, а сам казан-мангал покрасить в жаростойкую краску.

Как видите сложности нет, просто надо проявить немного желания и сделать эту отличную конструкцию для отдыха.

Видео, о том как сделать самодельный мангал с коптильней

Дачниким, которые увлекаются всякими домашними копчёностями, будет интересно узнать, как из газовых баллонов изготовить такое интересное изделие. Скажу сразу, видео, которое сейчас будет показано, найдено на просторах интернета. В нём всё правильно и хорошо разъяснено.

Внимание: будьте осторожны при работе с газовыми баллонами, особенно при его резке. Соблюдайте рекомендации, показанные в видео.

Вот и всё, надеюсь теперь вам будет легко разобраться, какой мангал вам нужен. Если что–то не понятно, в комментариях постараюсь ответить на интересующие вас вопросы.

bitbat.ru

Создаем мангал и печь под казан из металла своими руками

Металлический мангал с печью под казан и коптильней – очень полезный комплекс, поскольку позволяет готовить не только шашлык, но и уху, туристический кондёр, варить супы и  даже азиатские блюда.

Этот комплекс состоит из:

  1. Жаровни.
  2. Печи для чугунного казана.
  3. Опор.

Если его строят из кирпича, то он может включать еще и камин.

Печь можно вставлять в мангал, ставить на него или же пристраивать к нему. В результате она может быть как съемной, так и зафиксированной. В обоих случаях хозяину дачи и камина возле нее для создания высокой температуры в печи нужно передвигать угли с открытой части жаровни под печку.

Необходимые материалы и инструменты

Для создания целого комплекса без камина нужно взять следующие материалы:

  1. Листовой металл толщиной 4-6 мм.
  2. Уголки или профильную трубу.
  3. Листовую сталь, широкую трубу или газовый баллон.

Работать с этими материалами придется:

  1. Болгаркой.
  2. Дрелью.
  3. Сваркой.

Разрабатываем проект

Сначала следует составить чертеж или найти готовый. Первый вариант – лучший, поскольку позволяет учесть индивидуальные потребности и пожелания хозяина. При составлении чертежа нужно учесть, что жаровня в высоту и ширину должна достигать 21 и 25 см соответственно. Длину можно делать разной. Единственное правило, от которого нужно отталкиваться: на одну порцию (шампур) должен быть отрезок в 8-12 см. Мангал на шесть шампуров будет иметь длину 70 см (по 10 см на шампур плюс по 5 см на края).

Нужно предусмотреть способ размещения печки под казан. Будет ли она ставиться на мангал или будет неизменным элементом конструкции. Первый вариант подходит для тех случаев, если планируются частые поездки на природу, ведь разборную конструкцию легче носить. Второй вариант отлично подходит для отдыха на даче.

Если печка будет съемной, то ее чертеж можно разработать после изготовления мангала. В обратном случае нужно определить ее размеры, а точнее диаметр. Это необходимо для проектирования опоры, на которой будет стоять сам комплекс. Такое опорное основание кроме ножек может включать полочку для дров.

Проще определить диаметр печи тогда, когда она будет делаться из газового баллона. В этом случае нужно измерить диаметр баллона.  Если печь будет изготавливаться из листового металла, то нужно ориентироваться на чугунный казан. Лучше всего ориентироваться на казан для восточных блюд. Он должен свободно сидеть на своем ободке. При этом отверстие печки должно быть таким, чтобы казанок можно было подвинуть на 2 мм в любую сторону.

Расчет диаметра топки делают так:

  1. Измеряют внутренний диаметр котла.
  2. Отнимают от этой величины 2,5-4 мм. Такой диапазон зависит от объема котла. Наименьшую величину берут для емкости 3 л, а наибольшую – для емкости 12 л.

Полученная величина и будет диаметром печки. Чтобы определить длину листового металла, эту цифру надо умножить на 3,14 и добавить к результату 3 мм (они являются припуском на сварочный шов).

Делаем жаровню

Последовательность действий такова:

  1. Вырезание из листового металла днища и 3 или 4 боковых стенок. Три стенки нужно вырезать тогда, когда планируется приваривать котел.
  2. Резка в верхней части продольных боковин проемов под шампуры. Длина каждого проема – 5 см. Ширина должна равняться ширине шампура.
  3. Загибание нижнего края боковых стенок. На них будет укладываться дно. Лучше, чтобы оно было съемным, ведь при перегорании его легче заменить. Такое дно стоит делать в печи под котел.
  4. Сверление дырочек в днище. Их диаметр – 10-15 мм. Шаг между ними вдвое больше. Таким же делают шаг между рядами с дырочками. Если со стороны мангала будет печь, то в этой части днища вырезают полукруг.
  5. Сварка боковых стенок мангала.

Делаем опору

Она должна быть надежной, поскольку ей придется выдерживать не только вес дров и шашлыков, но и целого казана с водой. Для ее создания можно взять профильную трубу или уголки. Размеры 30х30 мм и более. Если будет создаваться комплексная схема, которая, возможно, включит и дополнительную коптильню, то нужно приобрести кованые ножки. Они не только справятся с нагрузкой, но и украсят всю конструкцию и дворик возле дачи.

К ножкам вверху приваривают поперечины. Они должны образовывать прямоугольник с размерами, равными ширине и длине основной части конструкции. При этом ширина поперечин должна достигать 3-4 см.

Такие же поперечины приваривают к ножкам на уровне 10-20 см над землей. На них устраивают полочку для дров. Также нужно позаботиться о полке для противня для пепла. Она должна находиться под жаровней.

Далее выполняются действия по фиксации жаровни на опорной части. Это можно сделать несколькими способами:

  1. Приварить жаровню к опоре (очень надежный вариант).
  2. Использовать замки-защелки. Сама опора является устойчивой конструкцией, которая может быть использована как коптильня, и поэтому она не позволит шататься всему мангалу с печью. Поэтому некрепких замков-защелок хватит для того, чтобы жаровня не могла смещаться по опоре.
  3. Приварить к углам и середине каждой внешней стороны верхних поперечин дополнительные вертикальные 4-см отрезки проволоки или кованых прутьев. Они должны выступать на 2 см над уровнем поперечин. Они также не позволят жаровне с печкой смещаться в любую сторону.

Последние два способа очень выгодные, поскольку при необходимости позволяют разобрать всю конструкцию на две части и облегчить ее перенос, а также размещение в доме.

Изготавливаем печь из листового металла

Сначала берут полосу стали шириной, которая равняется высоте печи (эту величину определяют в зависимости от своих желаний), и длиной, определенной согласно вышеописанному методу. Далее нужно согнуть полосу и сварить два ее конца.

Некоторые специалисты советуют наверху образованной обечайки сделать треугольные прорези, отверстие для дров и завершить на этом изготовление печи под чугунный казан. Такие рекомендации не совсем корректные. Ведь используется тонкая сталь, а ее во время сварки сильно ведет. В результате получить обечайку нужных размеров очень сложно. Это оборачивается тем, что казан всегда застревает.

Предприятия, которые изготавливают металлические элементы для камина, для достижения желаемого результата всегда придерживаются определенного режима сварки, который подбирают экспериментально. При этом они таким же способом подбирают точные размеры заготовки. Если по размерам угадать можно, то выдержать вручную необходимый режим сварки практически нереально.

Все полученные недостатки устраняются одной хитростью. В каждом углу между лепестками на верху обечайки нужно сделать своими руками проем. Его длина 2 см. Далее каждый лепесток немного выгибают наружу. При этом края лепестков загибают вверх. Делают это постепенно до тех пор, пока чугунный казан не будет свободно сидеть на ободке.

Загибать лепестки в середину нельзя, ведь, нагревшись, они вопьются в стенки котелка. Площадь отверстия для дров должна быть меньшей в 8-10 раз площади выходного листа. Делают это отверстие, когда печь будут приваривать.

На такой печи можно готовить блюда «под дымок» и азиатские блюда. Для первых берут большой котел, который должен опускаться в печь не более чем на четверть своей высоты. Для вторых блюд нужен меньший котел.

Печь из трубы и баллона

Использование трубы является наиболее простым вариантом, поскольку ее не нужно сваривать, как лист металла. Однако здесь также надо выполнить некоторую последовательность действий:

  1. Сначала надо найти трубу с подходящим диаметром и длиной, которая в 1,5-2 раза превышает диаметр.
  2. Сделать на верхнем конце вертикальные прорези.
  3. Выгнуть образованные лепестки в стороны.
  4. Вырезать отверстие для дров (в случае, если конструкция будет привариваться к мангалу) или же приварить 4 отрезка проволоки (в случае, когда она будет съемной). Эти отрезки должны выступать за нижний край трубы на величину, равную внутренней высоте мангала. Их приваривают с внутренней стороны трубы так, чтобы они плотно прилегали к боковинам мангала. Альтернативой являются прорези в нижней части трубы. Они должны быть такими, чтобы печь надежно садилась на боковины мангала.

Изделие из газового баллона подходит для создания условий, необходимых для приготовления блюд, придуманных жителями Азии. Это, конечно, порадует каждого хозяина дачи, в которой есть камин. Схема печи из баллона является почти такой, как схема печи из листовой стали. Разница заключается в верхней части.

Баллон сделан из грубого металла и сгибать своими руками вырезанные в нем лепестки очень трудно. Поэтому используют другой способ. Он предусматривает:

  1. Вырезание проема под котел с малыми размерами. Это делают, срезая верх емкости. При этом вырезают отверстие с меньшим, чем нужно, диаметром.
  2. Расширение проема. Для этого берут дрель с шлифголовкой и работают до тех пор, пока диаметр не получит нужную величину. Он должен быть таким, чтобы котелок в печи мог смещаться в стороны на величину, большую 1,5 мм.
  3. Вырезание малых дымогарных отверстий вокруг сделанной большой дыры.
  4. Создание вогнутой съемной крестовины. Ее нужно применять для большого котла с округлым дном. Иначе он легко застрянет.
  5. Изготовление приспособлений для монтажа на мангал.

Если печь под чугунный казан будет привариваться к мангалу, то кроме вырезания отверстия для дров, края нижних стенок нужно загнуть внутрь (так, как в мангале). Это можно не делать. Тогда нужно приварить две металлические полоски. Их ставят накрест. Уровень дна в мангале и печи должен быть одинаковым.

poluchi-teplo.ru

Казан-Мангал

На свете существует огромное количество блюд, которые готовятся на открытом огне или углях. Для этого применяются разнообразные приспособления. Но вкуснее всего блюда, приготовленные своими руками на свежем воздухе в печи. Казан-мангал — это устройство, которое позволяет не только пожарить продукты на углях, но и приготовить плов, потушить овощи, испечь картошку. И все это – в одном приспособлении, которое можно сделать своими руками или приобрести в магазине.

Все чаще люди стали приобретать не просто мангалы (металлические коробки с отверстиями для шампуров), а целые комплексы, которые предусматривают наличие дополнительных приспособлений, например, отверстие для казана.

Кирпичные мангалы имеют отдельную топку, в которую через специальное отверстие опускается казан.

Некоторые предпочитают строить такие конструкции самостоятельно. Кирпичная печь-мангал с казаном имеет свои особенности:

  • В казане можно приготовить большое количество разнообразных блюд. Если нарезать дополнительные кольца, уменьшающие отверстие, то можно использовать отделение для казана для приготовления пищи на сковороде или в кастрюле.
  • При строительстве кирпичной печи-мангала с казаном следует учитывать размеры посуды. Казан должен прогреваться равномерно, для чего его необходимо опускать в топку примерно на 2/3.
  • Так как казан – достаточно большая посуда, то высота печи должна соответствовать росту повара, в противном случае можно обжечься.
  • Даже в металлическом казане вкус пищи во многом зависит от качества топлива. Наиболее ароматные блюда получаются на березовых дровах.

Тем же, кто не хочет использовать громоздкие кирпичные стационарные конструкции, вполне подойдут более легкие, в большинстве своем передвижные металлические мангалы с казаном.

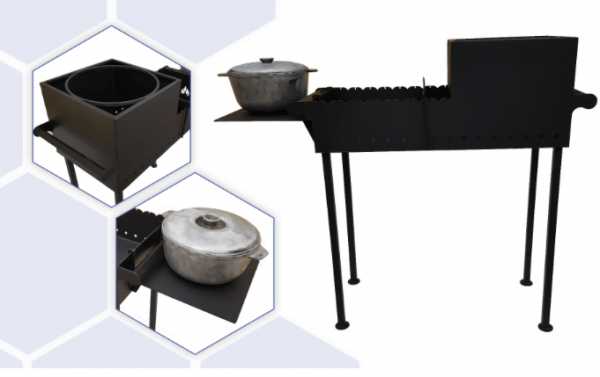

Эта конструкция представляет собой большой металлический мангал с подставкой для казана. В некоторых моделях под казаном предусматривается отдельная камера.

Такое устройство может стать не только обычным средством для приготовления пищи, но даже полностью заменить бытовую коптильню или печь.

Для максимального удобства готовки многие приобретают или строят самостоятельно мангалы для дачи с крышей и печкой под казан. Такие сооружения больше похожи на беседку. Кстати, чаще всего именно беседки и располагаются на небольшом расстоянии от этого строения.

Особенность таких конструкций в том, что во время приготовления пищи в дождливую погоду нет необходимости держать зонт над поваром или прятать мангал под навес. В конструкции предусмотрена крыша, которая надежно защищает продукты и того, кто готовит.

Да и помешивать пищу в казане под крышей значительно удобнее: если идет дождь, влага не попадет внутрь и не нарушит вкус блюда.

Подставка под казан на мангал

Шашлыки на мангале намного популярнее, чем блюда из казана, а потому многие уже обзавелись качественными и надежными конструкциями. Но со временем хочется попробовать что-то новенькое, да и жареное мясо может просто надоесть. Но перестраивать готовую печь или приобретать новый мангал с казаном желания нет.

Впрочем, приобретать новый мангал и не придется, ведь в продаже имеются удобные и недорогие подставки под казан на мангал. Установив такую конструкцию, вы сможете без труда приготовить рассыпчатый плов или уху на мангале. Существует огромное количество разнообразных подставок под мангал.

Они различаются между собой конструкцией, размерами и стоимостью.

Проекты и чертежи

Несмотря на обилие существующих мангалов с казанами в продаже, многие предпочитают изготавливать их своими руками. Для того, чтобы изготовить качественную конструкцию, необходимо разработать хороший проект и составить чертеж будущего мангала.

Проекты и чертежи в огромном количестве представлены в интернете. А если нет доверия к информации в сети, то всегда можно попросить схему и чертеж у знакомых, которые с успехом пользуются уже готовым сооружением.

Проще всего своими руками изготовить металлический мангал-казан. Для этого потребуется сварочный аппарат, качественный металл и навыки работы с ним.

Гораздо труднее сложить кирпичную конструкцию, но если следовать инструкциям, представленным к каждому проекту, то и ее сделать возможно.

Беседка с мангалом с казаном

Для максимального удобства приготовления пищи на открытом воздухе многие устанавливают беседки. Беседка с мангалом и казаном должна соответствовать требованиям пожарной безопасности. При возведении таких сооружений в зависимости от типа мангала с казаном соблюдаются определенные правила. Например, под кирпичную печь обязательно должен быть уложен фундамент.

Беседки с мангалом и казаном могут быть изготовлены из различных материалов: дерева, металла, кирпича, камня. Наиболее распространены именно деревянные конструкции. Кроме того, они бывают открытые, частично открытые и закрытые.

Наиболее популярны вторые и последние: в них предусмотрено, чтобы ветер не задувал огонь.

Несмотря на разнообразие металлических конструкций, люди все же предпочитают строить под казан печи. Чаще всего они изготавливаются из кирпича, но могут быть варианты и из металла или камня.

Дело в том, что для кирпичной кладки не требуются особые умения, особенно если есть подробная схема. Для создания металлической конструкции требуются навыки работы с металлом, в частности, нужно уметь обращаться со сварочным аппаратом.

При самостоятельном сооружении уличной печи можно сэкономить огромное количество средств, так как постройка из материалов обойдется значительно дешевле, чем покупка готовой конструкции.

Перед строительством следует учесть массу деталей: выбор места, подбор подходящего проекта, соблюдение размеров и расхода материалов.

Чтобы погодные условия не нарушали отдых и не портили продукты, желательно предусмотреть навес, а для удобства готовки следует позаботиться о наличии удобного пола перед печью.

Все это и многое другое можно узнать из статей данной рубрики.

gidpopechkam.ru

РубрикаРазное

Добавить комментарий
