Мангал с трубой своими руками: пошаговая инструкция

Мангал с трубой своими руками на дачном участке можно применять как для повседневного приготовления еды, так и для проведения праздников. Такие устройства имеют разные размеры, их можно устанавливать самостоятельно. Перед монтажом необходимо подготовить чертежи мангала с указанием всех элементов и их параметров. В проекте может предусматриваться печка под казан, гриль или барбекю для беседки.

Идеи для устройства мангалов своими руками

Достаточно просто сделать шашлычницу из обыкновенной железной бочки, а печь под казан из трубы. Готовое изделие может быть с крышей и без крыши.

Сделать его несложно. Вначале бочка разрезается на 2 неравные части, меньшая из которых и будет являться крышкой. Края железных форм следует зачистить от разных обрезков. К нижней части будущей печи, необходимой для жарки, привариваются ножки из уголков либо узкой трубы. Делаются вентиляционные прорези, а к краям стен привариваются полочки, имеющие небольшие размеры. Они нужны для того, чтобы положить на них решетку для жарки и шампура.

Верхняя часть изделия обваривается по бокам уголками, укрепляются петли на 2 части. Затем вся конструкция соединяется воедино. Достаточно просто выполнить коптильню для мангала своими руками. Хорошо смотрится устройство с элементами ковки. Модель побольше может иметь дополнительные приспособления:

полки с решеткой;
подставки;
колесики;
водяной фильтр.

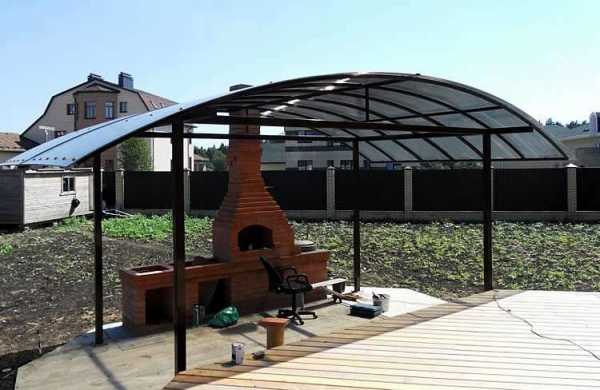

В беседке можно сложить мангал различными способами кирпичной кладки своими руками. Фото мангала из кирпича позволят выбрать подходящий вариант конструкции для дома. Чтобы самостоятельно выложить трубу, потребуется проявить особое мастерство.

Перед выполнением кладки следует изучить чертежи, вникнув во все тонкости этой работы. В любом случае потребуется провести тщательную подготовку, выбрать место для мангала, разработать проект, предполагающий наличие печи. Затем можно приступать к закупке необходимых материалов. За сутки до строительства кирпич можно замочить, чтобы он не забирал влагу из раствора для кладки.

Используя кирпич, можно выкладывать не только небольшие печи с мангалами, но и крупные по размерам конструкции, позволяющие готовить еду на открытом воздухе. Внешний вид сооружения, а также размеры самой печи, могут изменяться в зависимости от расположения конструкции на участке. Основные требования, предъявляемые к такому месту, следующие:

Ровная площадка, находящаяся вблизи от дома.
Удобство доступа к источнику воды.
Защита от атмосферных осадков.

Расположение мангала должно учитывать розу ветров, что исключает скопление дыма в помещении или на улице.

Размеры мангала с трубой

Самый обычный вариант мангала для дачи представляет собой большой прямоугольный короб, установленный на ножки. В его основание следует засыпать угли в качестве топлива для создания жара. Но существует огромное количество конструкций, которые отличаются от стандартного устройства. Они имеют привлекательный внешний вид и являются более современными.

Существует несколько разных способов выполнения мангалов. Распространенной конструкцией является стационарный мангал. Устройство считается достаточно мощным, имеет большие размеры, в большинстве случаев монтируется на жесткое основание.

Мангалы из кирпича представляют собой полезный и оригинальный элемент дизайна ландшафта участка. Доказательством служат фото мангалов, имеющих трубу.Современным умельцам свойственно предлагать изделия разных форм, которые являются схожими по своим характеристикам. Из них можно подобрать оптимальные варианты для домашнего применения. Такое устройство будет служить длительное время.

Разборные модели зачастую отличаются компактностью от стационарных мангалов с трубой. Размеры этих конструкций позволяют свободно поместить их в багажнике автомобиля. Единственным недостатком компактных переносных устройств является их недолгий срок службы. Выполняются они из более тонких железных листов, что позволяет уменьшить массу мангала. Очень узкий материал может деформироваться и прогореть, особенно, если конструкция не предусматривает фильтр.

Другой тип мангала, который является передвижным, представляет собой достаточно большую конструкцию. Часто она является неразборной, дополнительно оборудованной колесиками. Это позволяет с удобством перемещать агрегат по всему участку, устанавливать в беседку на время отдыха, а затем убирать. Такие мангалы декорируют коваными элементами. Учитывая размеры изделия, можно подобрать функциональную модель среди большого количества вариантов.

Конструкция простого походного мангала

Собрать стационарный мангал из металла для беседки своими руками несложно. Форма конструкции должна быть прямоугольной. Для изготовления стандартного мангала, имеющего трубу, обычно используется лист стали толщиной около 2 мм. Чем больше толщина материала, тем долговечнее будет конструкция из него, поэтому опытные мастера используют металл толщиной 5 мм. Потребуются следующие виды материалов:

металлический лист;
арматура либо уголки для стоек;
болгарка;
дрель;
аппарат для сварки.

Чтобы изготовить мангал для беседки своими руками, потребуется выполнить следующие действия:

Сварить корпус и ножки мангала.
Создать дополнительную съемную подставку.
Установить изделие на жесткое основание.

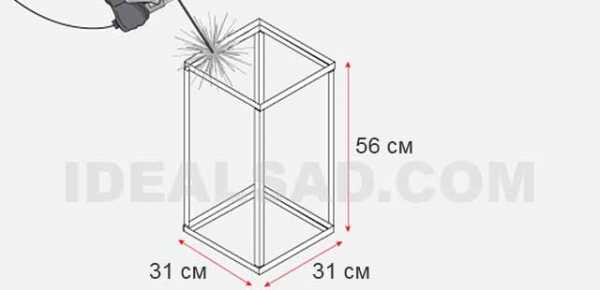

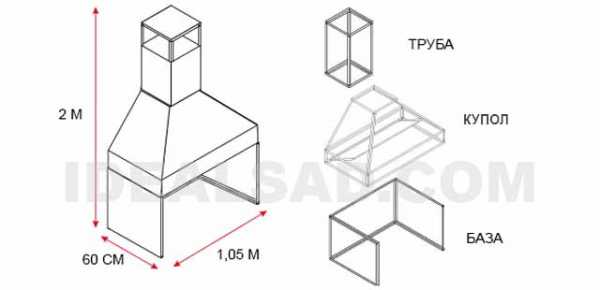

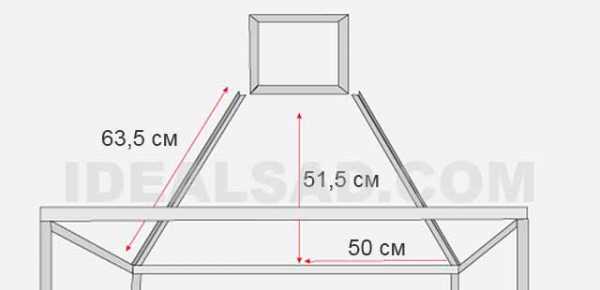

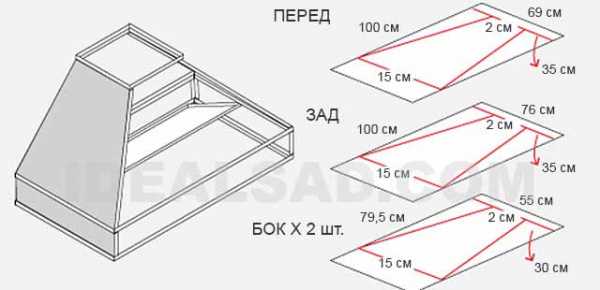

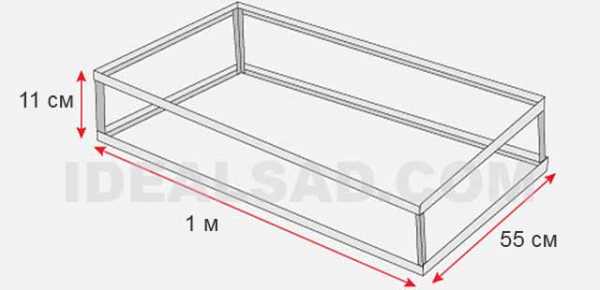

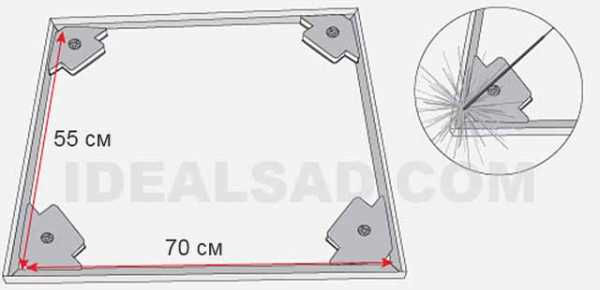

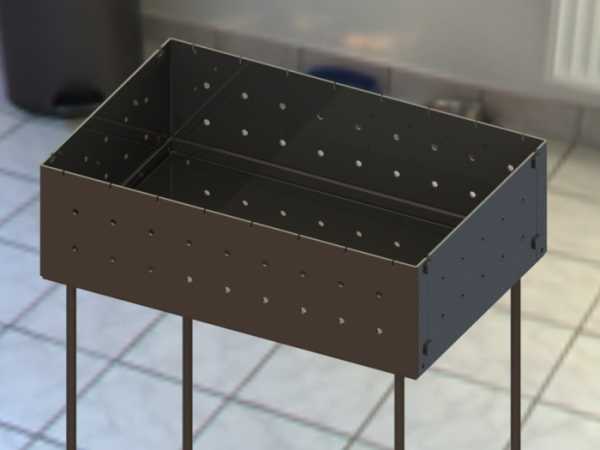

Чертеж будущего изделия готовится заранее. В нем указывается высота готового изделия, его ширина и длина, отмечается расстояние между специальными прорезями, места, где расположены фаски для шампуров или фильтр. Стандартное расстояние между вентиляционными зазорами в мангале составляет 7-8 см, они располагаются приблизительно на одинаковом расстоянии от дна конструкции.

Количество фасок зависит от того, сколько шампуров планируется использовать, по стандарту их предусматривается 8 шт. На металлическом листе отмечаются границы стен и дна будущего мангала для беседки. Далее все действия по изготовлению металлического мангала для дачи сводятся к следующим этапам:

Материал разрезается по сделанной разметке.
Дрелью высверливаются перфорационные отверстия.
Фаски прорезаются на верхних краях стен устройства.
Детали соединяются с использованием сварочного аппарата.
Ножки изделия заостряются внизу, срезаются болгаркой под углом.
Стойки привариваются к коробу.

Ножки мангала можно выполнить из прутков. Для этого в верхней их части нарезается резьба, а ко дну короба привариваются подходящие по размеру гайки. Стойки, выполненные из металлического уголка, соединяемые с основной конструкцией с помощью болтов, обеспечивают надежность всей конструкции. Их можно открутить, если возникнет необходимость.

Кладка кирпичного мангала

Выбирая проект кирпичного мангала для дачного участка, можно остановить свое внимание на целом комплексе, включающем следующие устройства:

печь под казан;
столешница;
мойка;
гриль;
барбекю и др.

Перед тем как начинать закладку фундамента для печи, потребуется подготовить следующие виды материалов:

Кирпич огнеупорный и облицовочный.
Глина.
Цемент.
Песок.
Арматура.
Доски для опалубки.

Фундамент включает 3 слоя:

Песчаная подушка.
Арматура.
Гидроизоляция.

Перед заливкой основания делается разметка, а затем проводятся земельные работы по рытью траншеи глубиной около 0,5 м. Далее на дно насыпается слой песка, для выравнивания которого используется уровень. Затем осуществляется монтаж опалубки и производится укладка арматуры.Только после этого можно приступать к заливке раствора.

Затем бетон следует оставить на 48 часов до полного схватывания. Для гидроизоляции нужен рубероид или полиэтиленовая пленка. Простая конструкция цоколя включает секцию для хранения дров, зону для жарки, место для резки.

Далее можно приступать к приготовлению раствора для кладки, смешав глину с песком. Можно воспользоваться готовой жаропрочной смесью. Кладку цоколя следует выполнять с учетом оптимальных размеров мангала:

Ширина — 35 см.
Длина — 1 м.
Глубина — 12 см.

Для удобства работы с жаровней обязательно используется фильтр. Кладка выполняется согласно инструкции:

начинать кладку первого ряда цоколя следует от угла к центру по разметке;
постоянно проверять горизонтальность с помощью уровня;
укладывать второй ряд и все последующие нужно так, чтобы происходило смещение стыковых швов;

армировать конструкцию следует, начиная с третьего ряда и продолжая до уровня топки.

Для соблюдения вертикальности и горизонтальности рядов используется уровень и отвес.Кирпичная труба укладывается после монтажа ветровых стенок. Для установки этой тяжелой конструкции следует воспользоваться дымосборником. При этом важно учесть размер сечения дымовой трубы.

Выполнение круговой кладки производится со сдвигом кирпичей внутрь на 1/3 ширины.В дымосборнике может предусматриваться специальный фильтр. Труба после его обустройства выкладывается по периметру в 4 кирпича. После возведения мангала с трубой следует протестировать его работу.

domolist.ru

Делаем мангал с дымоотводной трубой: конструкции, варианты

У некоторых граждан слово дача всегда ассоциируется с каким-то пиршеством, застольем, в первую очередь с обязательным наличием мангала. В таком случае, свой собственный мангал с каналом дымохода будет идеальным решением для небольших застолий, особенно на небольших участках со стоящими рядом зданиями. Сегодняшняя статья будет полностью посвящена мангалам, какие конструкции есть, чему лучше отдавать предпочтение и какие виды из представленных сегодня в магазинах обладают большим количеством преимуществ.

Какие бывают конструкции?

Стоит отметить, что всего мангалы подразделяются на два основных вида, то есть по типу материала, из которого они изготовлены:

Металл.
Кирпич и сродные ему материалы.

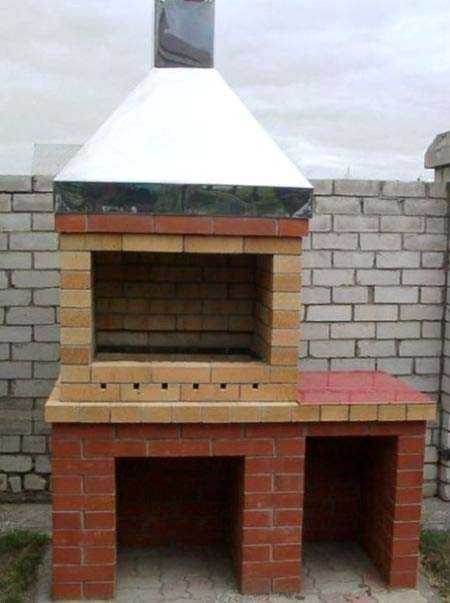

Мангал из кирпича с дымоотводом

Все большее предпочтение отдают первому типу конструкций, мангал с дымоходом для своей беседки проще сделать именно из такого материала. Требуется минимум усилий, и громоздких неповоротливых конструкций у вас не будет. Если уже говорим о металлических конструкциях, тогда нужно напомнить о таких различиях:

складные;
барбекю;
переносные;
арт-деко.

Складные

Складные отлично подходят для любителей путешествовать, они помещаются в автомобиль и не требуют много места. Переносные отличаются от складных, только наличием ножек и монолитной жаровней. Они наиболее популярны, так как не требуют для изготовления каких-то сложных приспособлений и знаний.

Барбекю

Мангал барбекю с крышкой

Барбекю, которые имеют колоссальную степень популярности в США, отличаются наличием специальной сетки под гриль. Зачастую, они обладают полукруглыми формами, имеют крышку. Крышка помогает в приготовлении овощей, так как позволяет дольше их тушить.

Арт-деко

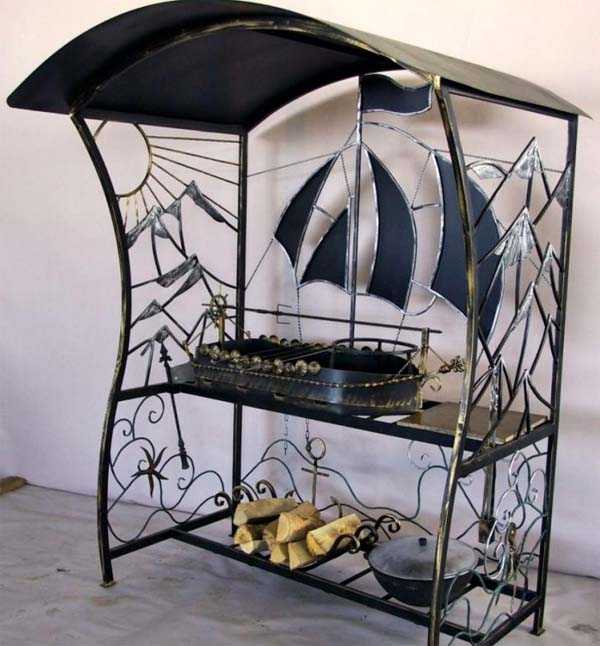

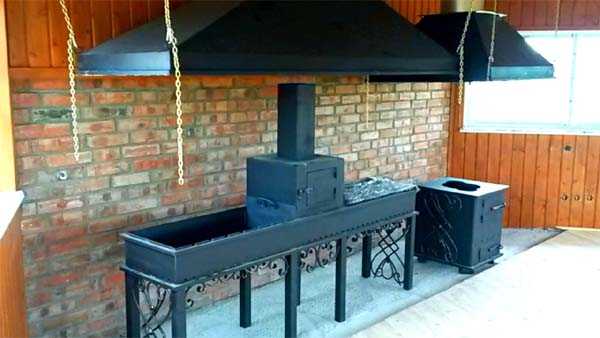

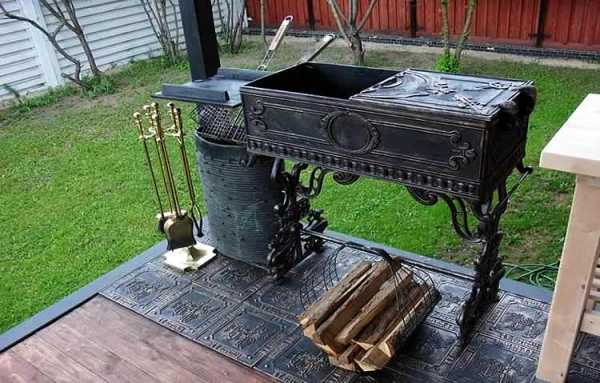

Ну и последний тип, это так называемые узорчатые и кованые фигуры. Изготовить такой мангал с дымоходом собственноручно очень сложно, не обладая навыками в ковки. Как правило, место для таких печей выбирают стационарное, ведь из-за общего веса, переносить такие конструкции с места на место, достаточно сложно.

Мангал арт-деко кованный

Все остальные виды мангалов, которые можно только найти на просторах интернета, являются ничем иным, как модификациями. Часто можно увидеть больше зоны отдыха, под крышей которых устанавливаются печь мангалы с дымоходом с традиционным видом топки либо газовые мангалы.

Кроме того, помимо металлических конструкций, существуют также и кирпичные сооружения. Вид у них более монументальный и грандиозный. Они способны внести свою лепту в оформление дизайна участка.

Подразделяются они на несколько основных подвидов:

открытые;
закрытые;
комбинированные.

Кирпичные мангалы с дымоходом независимо от вида, всегда монументальные и устанавливаются на специальный постамент, без возможности сдвинуть и убрать.

Преимущества мангалов из металла

Мангал из металла обладает, наверное, несколько большим количеством положительных сторон, чем его аналоги. В зависимости от разновидности печи, можно привести применимый к большинству из них список плюсов:

Компактны.
Легкие.
Малый вес.
Мобильные.
Устойчивы в коррозии.
Переносят перепады температур.

Небольшая теплоотдача.
Возможность не только жарить, но даже коптить в некоторых случаях.
Возможность готовки непосредственно на огне.

Как видим, мангал из металла обладает внушительным перечнем преимуществ. Если обратили внимание, мангалы для барбекю и вовсе универсальны в плане приготовления пищи и не требовательны к уходу.

Как сделать кирпичный мангал?

Перед тем, как задумывать постройку такого рода печи с дымоходом, нужно первым делом провести анализ площадки сада. Итак, важно обращать внимание на такие факторы:

Не стоит размещать рядом с легко воспламеняемыми объектами, домами и прочие.
В то же время, конструкция не должна быть на большом удалении от основной зоны отдыха.
Обязательно предусмотрите рядом площадку, чтобы не было цветов или других растений.
Обратите внимание на розу ветров в конкретном месте, чтобы дым не попадал в окна. Для этих целей, кстати, и монтируются кирпичные мангалы из кирпича с дымоходом. Поэтому если другого места не нашлось, позаботьтесь о вытяжке для мангала.

Также, нужно знать, какой лучше материал использовать для кладки. К примеру, для печей, лучше брать шамотный кирпич, он способен переносить серьезные температурные перегрузки. Кроме того, не забываем, что он сам по себе тяжелый материал и нужно подготовить основательный фундамент, тем более, если планируется дымоход дополнительно.
Кстати, не забывайте о декорировании, используйте специальные столешницы и тому подобное.

Порядок выполнения работы

Этапность работы:

Готовим яму под фундамент. Учитывайте изначальные размеры будущего сооружения, предусмотрите техническое отведение под воду, если планируется создать целый комплекс.
Для формировки нижнего слоя «подушки», используйте камень со щебнем. На такую основу заливается раствор песка и цемента, в соотношении 3 к 1. Не забывайте об укладке арматурного слоя или сетки, но обратите внимание, что армированный пояс, ни в коем случае не должен находиться на земле.
Во время высыхания и застывания, можно периодически поливать раствор, чтобы он больше принял влаги.
Перед кладкой кирпича, его нужно замочить за день в воде. Либо перед самой укладкой, опустить в воду на 30 – 40 секунд.
Наиболее простая кладка выполняется по схеме сдвига в одну из сторон «в половинку», потом в обратную. Подробную схему можно найти в интернете.
Первые два ряда нужно сделать сплошными, без дополнительных усилений. А, вот третий ряд уже станет основой под армирующий пояс.
Формировка жаровни происходит с помощью кирпича, учитывайте особенности и пользуйтесь схемами. Можно также сделать литую печь, но в таком случае, допускаются некоторые отклонения в выборе раствора, он обязательно должен быть огнеупорным.
Формирование дымоходного канала делается с помощью нержавеющего купола либо также из кирпича.
Финальный этап включает облицовку и обработку стенок мангала штукатуркой либо специальным декоративным материалом.

odymohodah.ru

Как сделать мангал с крышкой своими руками из трубы

Чтобы смастерить мангал из трубы или стальной бочки своими руками, нужно иметь хотя бы начальные навыки работы со сварочным аппаратом и угловой шлифовальной машиной (болгарка). За основу таких изделий берут металлическую трубу или бочку, пустой пропановый баллон на 50 литров.

На начальном этапе изготовления нужно продумать все функции будущего устройства. Если взять большой диаметр трубы, мангал может оказаться громоздким и неудобным. Изготовить жаровню из трубы несколько сложнее, необходимо будет закрыть торцы металлической пластиной. Можно соорудить жаровню из толстостенной трубы с навесом, который будет защищать от капризов погоды.

Описание простой модели самодельного мангала

Сначала нужно выбрать основу, часто это металлическая труба с диаметром 300-400 мм, длинной 1100-1200 мм. Такие трубы часто используются для газопровода, водоотводов, в качестве опоры на больших металлоконструкциях. Длина изделия зависит от планируемых к приготовлению объёмов пищи. Высота готового изделия должна быть 400-500 мм.

Завариваем торцы изделия стальными пластинами, затем нужно снять излишки, чтобы получился круг. Готовая пластина прорезается при помощи болгарки на полоски шириной 8-10 мм и длинной на 10% короче диаметра мангала изнутри. Таким образом получится своеобразный колосник. Либо можно сделать отверстие для поддува, расположенное в боковой части модели и колосник под угли, позволяющий контролировать горение. Для того, чтобы обеспечить эффективный розжиг, нужно будет открывать боковую заслонку. Воздух, поступая под колосник, проникнет в его отверстия, кислород будет стимулировать горение, повышая температуру готовки.

Для улучшения тяги, и чтобы дым не помешал повару готовить, можно к боковине мангала приделать дымоотвод. Пользоваться таким агрегатом будет удобнее и не придётся вдыхать дым. Он может быть выполнен из круглой или профильной трубы.

Немного выше пластины болгаркой прорезается окно под дрова. Отрезанную металлическую деталь нужно прикрепить обратно в виде крышки и закрепить ее на стальные петли. С противоположной стороны от петель привинчиваете стальной шпингалет. Получится мангал с крышкой, на ней для удобства можно сделать ручку.

Сверху по кромке вырезанного окошка делаются насечки для шампуров, их ширина должна позволять удобно установить и свободно извлечь шампур. Изнутри трубы привариваются подходящие по длине держатели для размещения жаровни, их можно сделать из уголков, арматуры или пластин шириной 2-3 см. Данной толщины достаточно для продолжительной службы детали. На закрепленные держатели можно установить готовую съемную решетку, которая легко будет удаляться при чистке устройства.

Ножки должны быть такой длины, чтобы было удобно использовать жаровню. Удобные ножки для мангала своими руками можно сделать из профильной трубы. Так же можно сделать опору в виде рамы, разместив внизу полочку для дров или посуды.

Красить мангал лучше всего термостойкой краской, так как температура внутри мангала может подниматься до 700 градусов.

Описание устройства многофункционального мангала

При желании можно сделать своими руками конструкцию из стальных труб, называемую «паровоз», которая совмещает в себе несколько функций: мангал, гриль, барбекю и коптильню. Смастерить такую конструкцию можно из нескольких труб или пропановых баллонов со следующими параметрами:

диаметр трубы 300-500 мм;
длина основного отделения 1100-1200 мм;
длина коптильни (холодного копчения) 1200-1300 мм;
длина топки 550 мм;
диаметр дымоотвода из профильной трубы 30-60 мм;
материал – металл 6 мм;
решетки и полки – нержавеющая сталь.

Для удобства изготовления подобного агрегата своими руками лучше предварительно сделать чертеж приспособления или найти фото готового изделия. Нужно приварить основное отделение к отделению коптильни под прямым углом, для этого используются две металлические трубы с одинаковым диаметром. Должна получиться вертикальная коптильня и горизонтальный основной мангал.

Верхняя и нижняя часть такой коптильни заваривается металлической пластиной, сверху делается отверстие для дымоотвода и сам дымоотвод из профильной трубы, а снизу вырезается отверстие для отвода воды. Можно прикрепить емкость для воды и излишек жира, которые образуются и стекают во время копчения.

Примерно посередине корпуса коптильни нужно вырезать дверцу, прикрепив ее на навесы, можно также смастерить стальную ручку и шпингалет. Внутри коптильни можно разместить несколько решеток по типу барбекю или крючки для подвешивания продуктов.

Затем с другой стороны основной части мангала немного ниже середины приваривается отделение топки. Лишние отверстия с обоих торцов завариваются металлическими пластинами. В ней, также как и в основной части, необходимо вырезать окошко и сделать крышку. Далее с торца делаем колосник или заслонку для поддува. Внутри топки привариваем держатели для решетки.

Внешне такой мангал, изготовленный своими руками, действительно напоминает конструкцию паровоза, особенно если творчески оформить его дизайн. В дополнение агрегат оснащают выдвижными столешницами, решетками и полками, имеющими функциональное и декоративное значение. На одном таком устройстве можно в одно и то же время жарить шашлык, коптить продукты и запекать овощи на гриле.

Такого типа мангалы имеют довольно высокий КПД. Способствует этому закрывающаяся крышка и сам материал, из которого изготовлен агрегат. Даже при малом количестве углей хорошо прогретый корпус изделия еще длительное время будет отдавать тепло, необходимое для приготовления пищи, а необычный дизайн – украшать дачу и радовать глаз.

poluchi-teplo.ru

с дымоходом, с топкой для дров, кирпичный или металлический?

Выбирать мангалы для дачных беседок приходится в двух случаях: когда крытая зона отдыха уже построена или же когда возведение сооружения с печью только планируется. Обустройство места для приготовления пищи – ответственная задача и в одном, и в другом случае. Необходимо учесть главные особенности установки мангала, которые обеспечат удобство и безопасность его использования, а также стилистическое сочетание с беседкой.

Складной мангал – простейший вариант

Разборная модель выполняется из металла. Этот материал выдерживает температурные нагрузки, а складная конструкция позволяет трансформировать мангал в компактное изделие, например, в чемодан. В отличие от стационарной печи складную модель можно устанавливать в разных местах, в том числе брать на природу. При использовании в домашних условиях в целях безопасности и удобства для мангала выделяют постоянное место. Это, как правило, беседка.

Такой вариант для установки разборной жаровни отличается рядом преимуществ:

Крыша защищает мангал во время дождя.
Место приготовления пищи располагается вблизи зоны отдыха – это удобно: можно наслаждаться первой порцией шашлыка и одновременно присматривать за второй, не преодолевая больших расстояний.
Запах жареного мяса создает приятную атмосферу и навевает аппетит.

1) Складной мангал своими руками 2) Стационарный из кирпича

Использовать переносной вариант в беседке с деревянными полами опасно! Если крытая зона еще не построена, но предполагается размещение в ней складного мангала, важно, чтобы чертеж предусматривал бетонный пол под металлической конструкцией. Это предотвратит случайное попадание искр и углей на дерево и другие воспламеняющиеся стройматериалы. Одну сторону беседки делают открытой: без стенок, перегородок и декоративных элементов, а мангал устанавливают ближе к этому месту. При отсутствии дымохода такое расположение позволит чаду быстро улетучиваться из помещения, не задымляя внутреннее пространство.

Преимущества складного мангала

На выбор того или иного вида жаровни влияют два фактора: финансовые возможности и предпочтения хозяев. Если сравнить металлическую и кирпичную печь с одинаковыми размерами и функциями, мангал из кирпича выйдет дешевле сборной конструкции из металла. Но учитывая, что в беседке для стационарного сооружения необходимо делать дымоход, расходы резко возрастают, и более выгодной становится металлическая жаровня.

Что касается предпочтений по материалу изготовления, то здесь каждый хозяин решает сам. Однако если возводить печь из кирпича или камня самостоятельно, потребуется много времени, поэтому металлический мангал – быстрое решение для занятого человека.

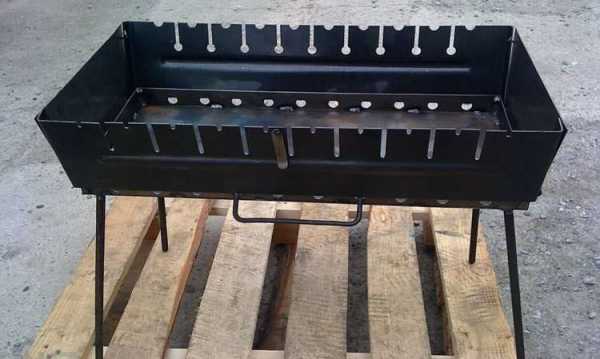

Фото: переносной мангал из листового металла 2 мм

Жаровня из металла своими руками

Складной мангал для беседки можно приобрести уже готовый или сделать самостоятельно. Недостаток металлических конструкций, особенно из тонкого материала, – деформация и прогорание стенок под воздействием огня, что говорит о недолговечности изделий. Поэтому с практической точки зрения нет смысла создавать сложные модели с уникальным дизайном, лучше отдать предпочтение простой конструкции, выполняющей свои функции.

Конечно, если глаз просит красоты, а унылый мангал только портит внешний вид беседки, допускается и необычное оформление. Однако будьте готовы к тому, что воплощение такой идеи в жизнь потребует много времени и мастерства.

Некоторые металлические мангалы ручной работы – настоящие произведения искусства, удивляют оригинальностью и действительно становятся украшением беседки и дачного участка, пусть даже на непродолжительное время. Конструкции в форме лесных животных, домашних питомцев, изделия с элементами ковки – результат кропотливого труда мастеров-умельцев.

При изготовлении простого мангала чертеж составлять необязательно, а вот предварительные работы потребуют внимания. Главное – правильно нанести размеры на металл и вырезать из стальных листов необходимые части: ножки, дно и стенки. Важно также не забыть про крепления, с помощью которых эти элементы будут соединяться между собой. Изготовление мангала своими руками позволит сэкономить деньги и не потребует много времени при наличии необходимого материала и минимальных навыков обработки металла.

Тематические статьи:

Строительство кирпичной печи в беседке

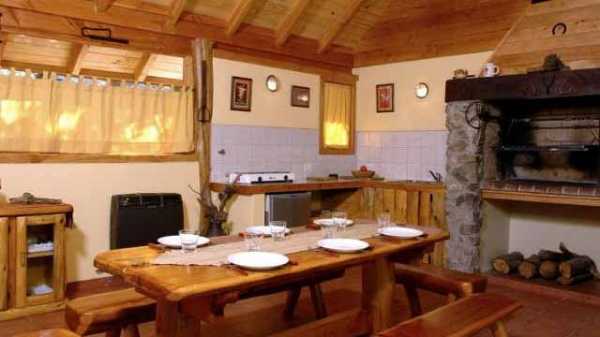

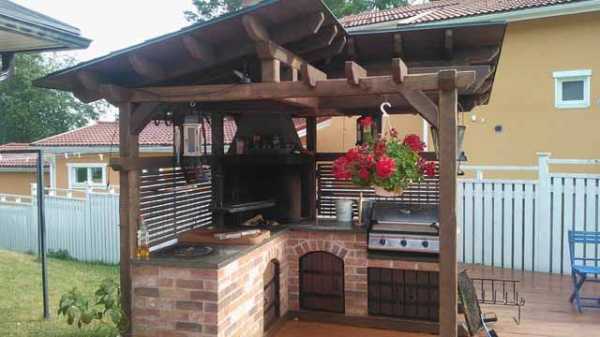

Кирпичное или каменное сооружение с дымоходом становится ключевым элементом в крытой зоне. При проектировании беседки важно заранее продумать, где поставить жаровню, и подготовить для нее место. На этапе укладки полов выполняют капитальный фундамент, который должен быть прочным, чтобы выдержать печь.

Немаловажный момент и расположение мангала в беседке. Идеальный вариант с точки зрения безопасности – простой навес, предназначенный только для жаровни. Крыша защитит кирпичную конструкцию от осадков и позволит готовить пищу даже в непогоду.

Фото: мангал под навесом на дачном участке

Элемент печи, который влияет на конструкцию беседки, – дымоход. Трубу выводят за пределы кровли на 30-50 см. При строительстве крыши точно угадать с размером и расположением отверстия для дымохода непросто. Поэтому удобнее сначала соорудить жаровню, а затем приступать к строительству кровли.

Характерная черта беседки с печью – разделение зон приготовления и расположения гостей. Для соблюдения правил пожарной безопасности мангал располагают на расстоянии от мебели и обеденного стола.

Полы в беседке для отдыха, как правило, делают деревянными, но важно, чтобы основание печи и небольшой участок перед топкой оставались бетонными.

Зона у жаровни должна быть просторной. Здесь предусматривают место для комфортной работы повара, а также для установки разделочного стола и монтажа ниши для дров.

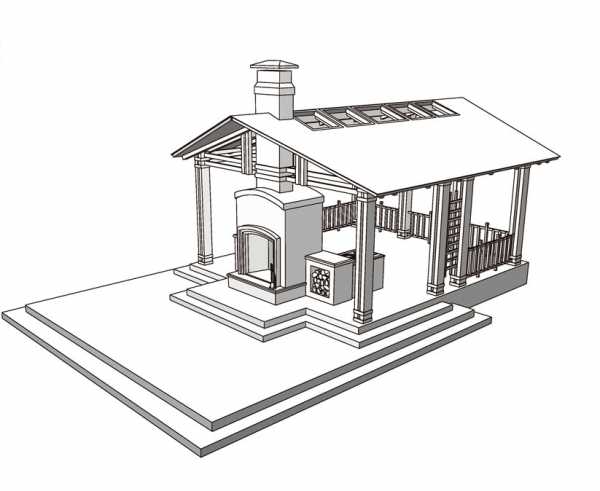

Фото: макет летней беседки с печкой

Гораздо сложнее построить мангал для готовой беседки. Трудоемким процессом станет переделывание полов, крыши и внутреннего пространства. В первую очередь потребуется переделка деревянного настила: часть пола разбирают под бетонное основание. Если в отведенном под печь месте расположены другие предметы (стол, скамьи), их тоже разбирают или переносят. Сложности возникнут и с кровлей. Придется частично снять покрытие и выпилить отверстие. После завершения строительства печи с дымоходом кровлю снова укладывают, но уже с учетом выведенной трубы (отрезают лишнее и при необходимости закрывают щели).

Газовый мангал

Этот тип жаровни встречается нечасто. Металлическая конструкция напоминает складной мангал, но с топкой в виде газовой горелки.

Преимущества такого изделия неоспоримы:

Экономия горючего. Топлива в баллоне хватит надолго, не нужно запасать дров.
От газового пламени нет дыма. По этой причине мангал годится для установки в беседке.
Для организации дымохода необязательно переделывать крышу: достаточно выполнить изгиб из металлической трубы и вывести ее за пределы строения.
Безопасность использования – никаких искр и тлеющих углей. Это позволяет поставить печь в любом свободном месте беседки.

Фото: мангал коптилка из газового баллона

Однако выгодным такое решение становится только при самостоятельном изготовлении. Для этого потребуются навыки работы с газовым оборудованием и составление чертежа. Неточности в соединении функциональных элементов могут повлечь утечку топлива и непредсказуемые последствия. Заводские мангалы с газовым баллоном для беседок стоят дорого, поэтому менее распространены. Чаще они используются в сфере обслуживания: в ресторанах, кафе, столовых.

Мангал в беседке – это полезная и удобная конструкция для приготовления пищи.

Несколько советов:

При установке печи под крышей требуется соблюдение правил пожарной безопасности.
Лучше строить жаровню одновременно с беседой.
Самостоятельное возведение сооружений позволит сэкономить деньги и подарит бесценный опыт.

besedkibest.ru

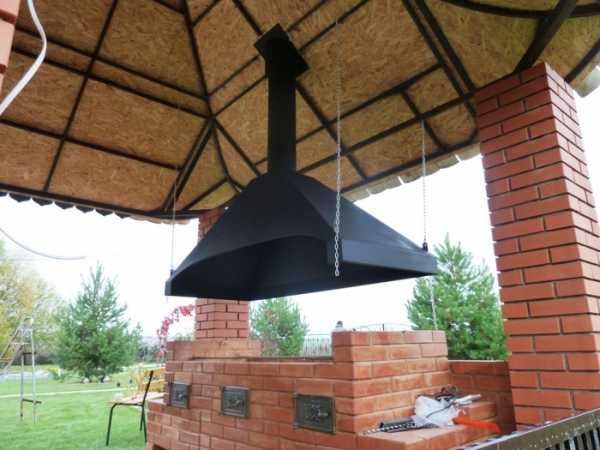

Дымосборник для мангала в беседке

Особой популярностью во всех регионах России пользуются беседки с очагами. Благодаря теплу и небольшой площади помещения внутри образуется непередаваемая атмосфера уюта. Простоять такая беседка может не одно десятилетие, главное – соблюсти все нормы безопасности при строительстве. Одним из самых важных элементов приусадебных строений с очагом является дымоход. Даже у беседок открытого типа обязательно наличие этой конструкции. Дымоход выводит дым из постройки наружу и защищает крышу и балки от образования копоти.

Виды вытяжек

Дымосборники для мангала в беседке бывают металлическими и кирпичными. У каждого типа конструкции есть свои плюсы и минусы. Для изготовления металлических вытяжек лучше использовать нержавеющую сталь. За другими материалами требуется постоянный уход. В противном случае частички ржавчины будут падать в пищу, которая готовится на очаге. Металлические вытяжки имеют высокую аэродинамику. Благодаря куполовидной форме дым быстро выходи наружу даже при высокой влажности воздуха.

Беседки с дымоходами из кирпича используются реже. Они имеют большой вес и непросты в сборке. Чаще всего кирпичные вытяжки применяют для беседок из кирпича. Из-за большого веса конструкции нежелательно устанавливать в небольших постройках из дерева или металла.

Обратите внимание! Деревянные элементы внутри беседки необходимо пропитать антипиренами.

Преимущества беседки со складным мангалом

На зимнее время беседки стоят открытыми. Это создает экстремальные условия для покрытий внутри ее, а особенно для очага. Поэтому оптимальным вариантом для беседки считается складной мангал. Подобные конструкции из металла на зиму можно разобрать и поставить в тепло. Со стационарными печами подобного не сделаешь.

Соседство складного мангала с беседкой имеет определенные преимущества:

При застольях в беседке можно одновременно есть и готовить – ведь все под рукой.
Расположение очага внутри беседки создает неповторимый уют. А аромат, разносящийся по участку, никого не оставит равнодушным.
Беседка защитит от непогоды все конструкции и мангал, а главное – гостей и домочадцев.

Важно! Помните, что в беседке со складным мангалом запрещено использование деревянного перекрытия. Оптимальный вариант покрытия для пола – бетон и камень.

Складные мангалы из металла оснащены отверстиями в дне. Они создают приток кислорода и позволяют чистить короб от золы. Однако это место создает высокий риск возникновения пожара внутри беседки с деревянным полом. Любая искра или уголек в солнечный день легко воспламенят перекрытие.

Существенное преимущество складного металлического мангала – возможность установки без вытяжки. Небольшая конструкция создает немного дыма, особенно в открытых беседках. Чтобы обойтись без дымосборника, беседку строят без одной стенки, как правило, задней или передней. На этом месте, близко к выходу, устанавливают складную конструкцию (пример подобного расположения показан на фото).

В закрытых беседках даже складной мангал должен соседствовать с вытяжкой. То же касается кирпичных очагов. Они обязательно должны иметь место для выхода дыма.

Металлические дымоходы

Главные функции дымохода – сбор и вывод дыма и продуктов горения. Для идеального выполнения этих задач поверхность вытяжки должна быть гладкой, малейшие шероховатости и частички ржавчины уменьшают тягу. Поэтому для изготовления вытяжки лучше всего использовать гладкие стальные листы. Из подобного материала делают вытяжные зонты.

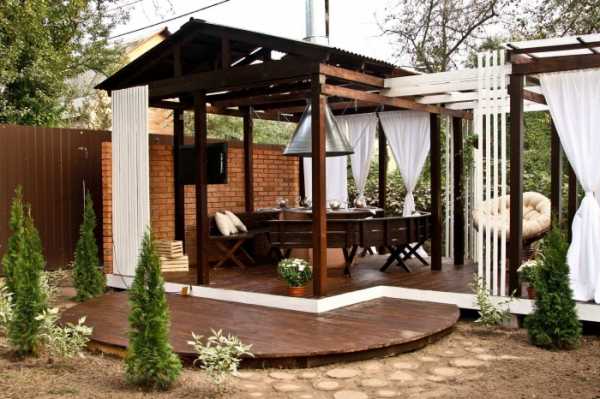

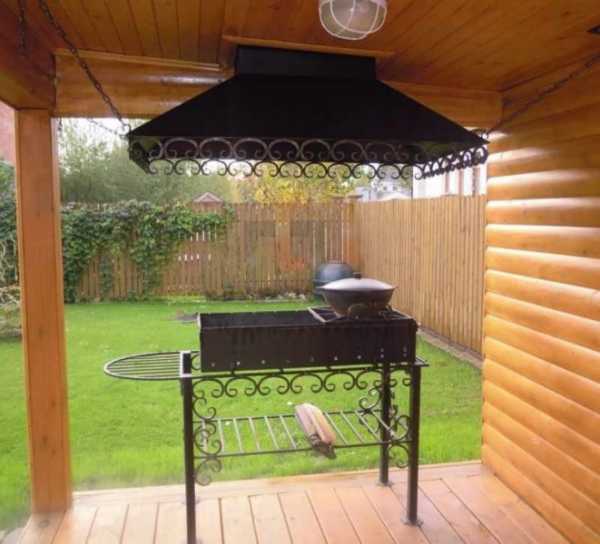

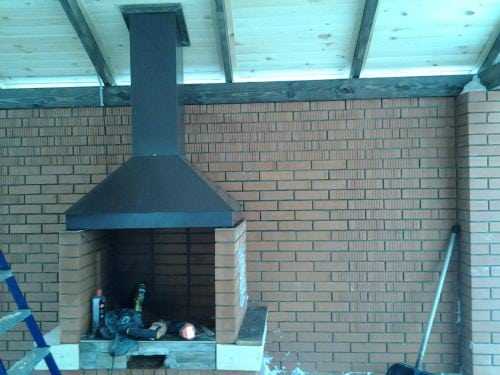

Конструкция зонта напоминает воронку. Ее «горлышко» должно иметь большую площадь, в 2-4 раза больше мангала. Пример подобной конструкции смотрите на фото ниже.

Обратите внимание! Вытяжку обустраивают поодаль от коммуникаций, особенно это касается электропроводки.

Для быстрого вывода дыма из беседки зонт оборудуют механическими или электрическими фильтрами. При монтаже используют изолирующие пленки и составы для прокладки электропроводки. Однако, если вы пользуетесь беседкой лишь в теплое время года – от вентиляторов и фильтров лучше отказаться.

Преимущества вытяжного зонта

Вытяжной зонт – несложная конструкция. Для беседки можно приобрести уже готовое изделие, а можно изготовить собственными руками. Сборку зонта лучше начинать с проекта. Важно, чтобы периметр входного отверстия вытяжки был минимум в 2-3 раза больше периметра мангала.

Минимальная толщина металла для зонта – 2 мм. Рекомендуется использовать стальные или медные листы.

Важно! Многие начинающие строители используют готовые трубы из-за простоты их монтажа, в частности, асбестоцементные трубы. Их использование рядом с очагами возгорания опасно для жизни и здоровья человека!

К преимуществам металлических зонтов относят:

легкую установку;
привлекательный внешний вид;
простоту сборки;
отсутствие особых условий ухода и эксплуатации;
совместимость с большинством очагов.

Сделать металлическую конструкцию несложно, но, если ранее вы ни разу не работали с этим материалом – выбирайте наиболее простой вид вытяжки.

Дымоходы для кирпичных мангалов

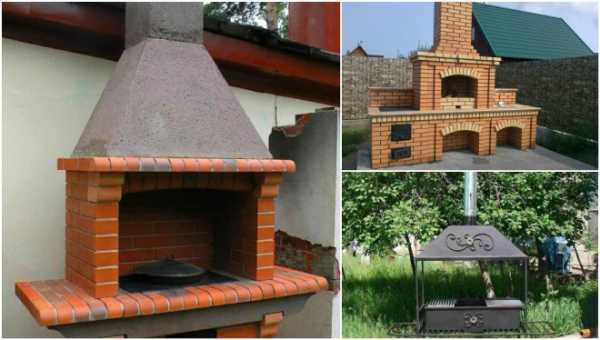

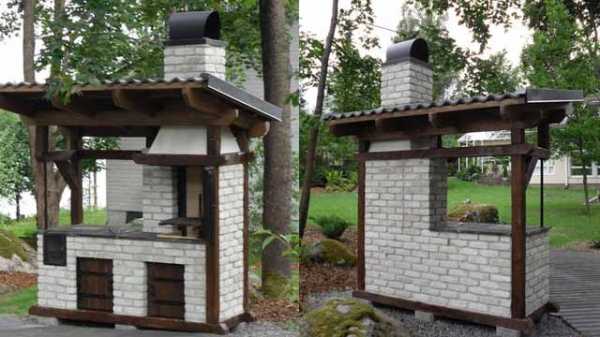

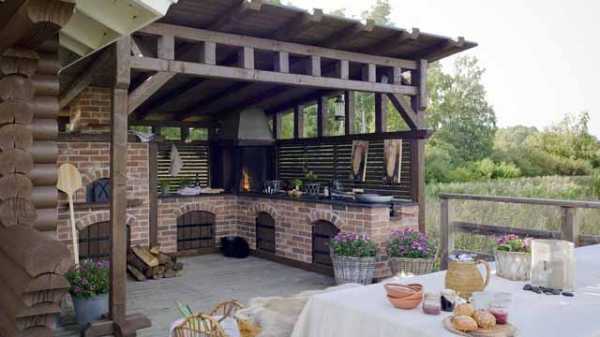

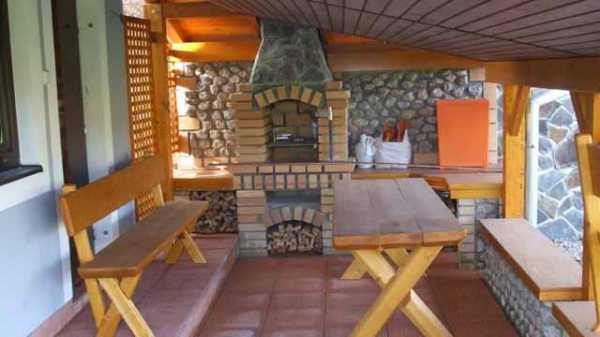

Для беседок с кирпичным мангалом используют усложненные конструкции вытяжек. Они должны не только выполнять функцию по выводу дыма наружу, но и иметь привлекательный вид (см. фото ниже).

Подобные конструкции имеют свои плюсы:

нагревается гораздо меньше метала;
быстро выводит дым наружу за счет литой конструкции;
оригинальный дизайн;
легки в ремонте и обслуживании;
совмещают функции вытяжки и жаровни.

Однако кирпичные вытяжки стоят гораздо дороже металлических. Учитывая, что неподготовленному человеку сложить конструкцию будет проблематично, потребуется привлечение специалистов.

Обратите внимание! Кирпичные вытяжки очень громоздки, как и печи. Поэтому их не рекомендуется использовать в беседках с небольшой площадью.

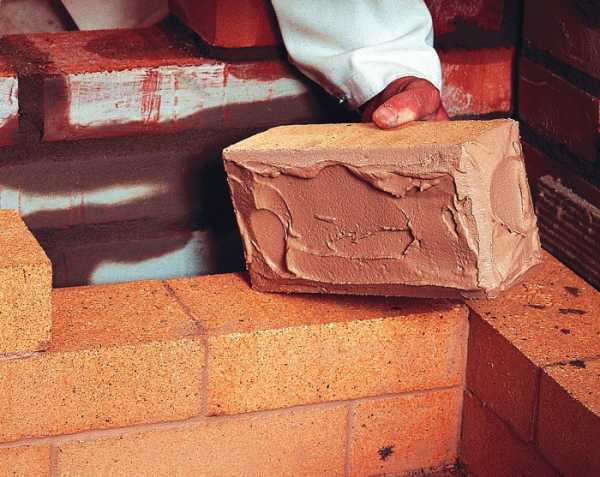

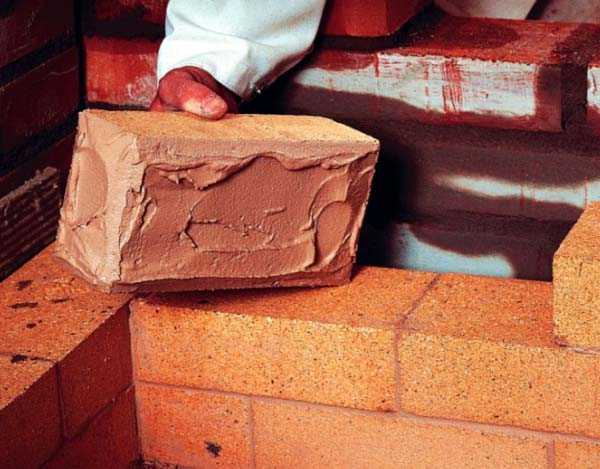

Для строительства дымоходов и печей из кирпича применяют только огнеупорные материалы. В качестве раствора используют смесь из песка и глины (3:7). После сушки и обжига смесь затвердевает и набирает отличную прочность.

Особенности строительства и эксплуатации

При возведении в беседке вытяжки для мангала или барбекю могут возникнуть определенные сложности, такие как:

При топке печи или жаровни дым остается внутри беседки. Это вовсе не говорит о неправильном устройстве вытяжке. Это говорит о низкой температуре дыма. В этом случае плотность продуктов горения и воздуха совпадает, и они остаются на одном уровне. Проблема решается сама собой: после повышения температуры горения дров, дым нагревается и улетучивается.
В беседке скапливаются продукты горения и не выходят наружу, мешая застолью. Часто это является следствием неправильного подбора длины трубы. Ее верхняя точка должна быть на расстоянии от земли минимум 3 метра. Такая длина создаст достаточную тягу и без труда выведет наверх дым и сажу.
Даже после того, как дрова нагрелись – дым остается в беседке. Иногда это говорит о неверных расчетах размеров дымохода. Оптимальным считается квадратное сечение со стороной от 26 см. При этом выводная труба должна иметь диаметр от 15 см.

Важно! Один из самых популярных кирпичей для печей и дымоходов – шамотный типа М-250. Его прочность проверена годами, к тому же его используют в металлургической промышленности.

Для беседки из кирпича дымоход должен укладываться особым образом. Соблюдение порядка кладки значительно увеличит срок службы вытяжки и самой печи. К тому же ровные ряды кирпичей смотрятся очень красиво.

Если дымоход оснащен аркой, то в ее центре располагают замковый кирпич. Он распределит нагрузку верхних кирпичей на нижние ряды.

bouw.ru

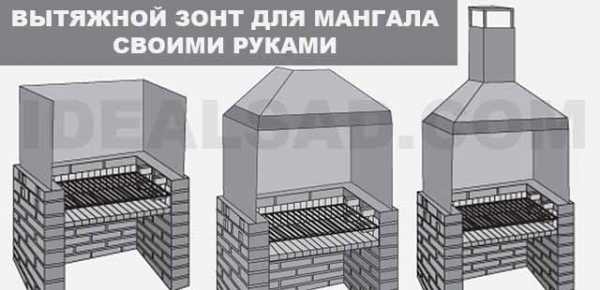

Вытяжка для мангала своими руками: чертежи, инструкции, варианты

Если у вас на даче есть кирпичный или бетонный мангал, вы можете сделать его более удобным – отвести от него дым и улучшить горение. Вытяжка для мангала своими руками — это полезный и практичный проект для каждой дачи. Если самодельный мангал без вытяжки на открытом воздухе еще создает какие-то приятные впечатления, то беседка с мангалом просто невозможна без вытяжки. Работа над вытяжным зонтом для мангала требует от вас средний уровень подготовки и наличие определенных инструментов, что, возможно, для новичка будет тяжеловато. Но в конце статьи в сможете найти как облегченные варианты этой же вытяжки, так и более продвинутые. Начнем с базовых конструкций и чертежей вытяжки для мангала.

Вытяжка для мангала. Инструменты и материалы.

Лист железа 3 мм.
Металлические уголки 20х20х3 мм.
Заклепки, шурупы, термостойкая краска.
Угловая шлифовальная машинка(болгарка) с дисками для резки металла.
Сварочный аппарат, электроды, маска.
Дрель с насадками для бетона.
Заклепочник.

Зонт состоит из каркаса, сделанного из металлических уголков, обшитого металлом. Высота зонта 2 м, он будет устанавливается на мангал размером 105х60 см. Зонт состоит из трех частей: основания, которое крепится на мангал; купола с внутренней перемычкой для улучшения тяги и трубы.

Как сделать вытяжку для мангала своими руками.

Перед началом работ измерьте свой мангал, если ваши размеры отличаются, то надо откорректировать размеры вытяжки.

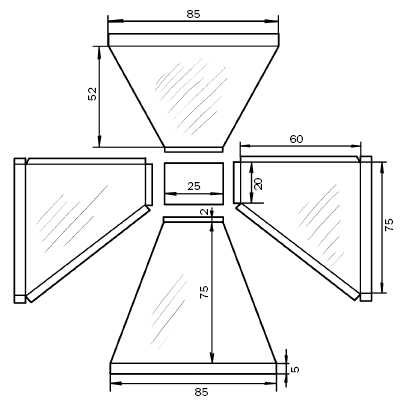

Перед работой новые металлические уголки нужно очистить чистой тряпкой от заводской смазки. Болгаркой нарезаем металлические уголки (размеры для каждой детали мангала на чертежах ниже). Во избежание попадания металлической стружки при резке металла, обязательно работаем в защитных очках.

Свариваем из металлических уголков 2 боковые стороны базы вытяжки:
Затем к ним привариваем уголки для задней поверхности базы мангала:
Собираем нижнюю часть купола вытяжного зонта для мангала:
Привариваем на нее уголки задней части купола мангала:
Собираем боковые части купола вытяжки для мангала:
Собираем трубу:
После сварки обрабатываем швы вытяжки шлифовальным диском. Для того, чтобы защитить металл обрабатываем каркас термостойкой краской.
Размечаем металл для обшивки вытяжного зонта:

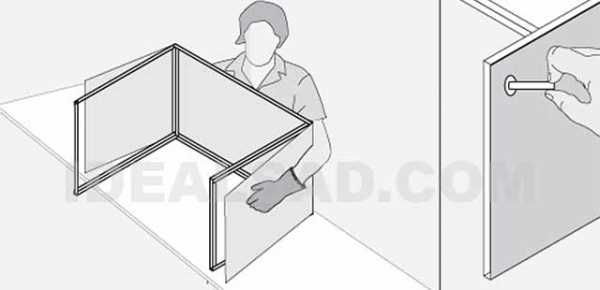

Подгибаем кромки и линии сгиба , закрепляя лист на краю верстака:
Обшиваем базу вытяжки металлом с помощью заклепок и установочного инструмента (заклепочника):
Перед обшивкой купола вытяжки добавляем внутрь по диагонали металлическую пластину, которая будет способствовать улучшению тяги. Этот пластина представляет собой металлический лист размером 99х34 см с 2 см кромками по краям, за которые она крепится в нижней части купола.
Размечаем и вырезаем металл для обшивки купола вытяжки:
Обшиваем трубу вытяжного зонта для мангала:
Окрашиваем вытяжку мангала термокраской.

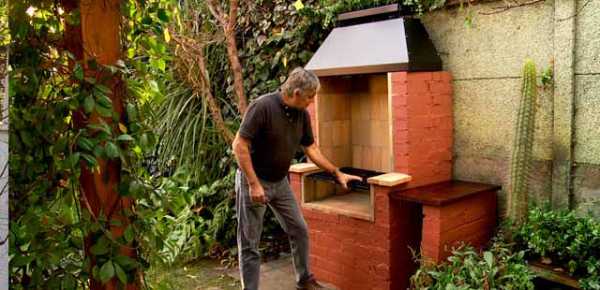

Устанавливаем базу на мангал, закрепляя ее на кирпиче саморезами для бетона (кирпича).
Устанавливаем купол, закрепляя его заклепками на кромку базы.
Устанавливаем трубу, одевая ее на купол, для крепежа используем заклепки.

Вытяжка для мангала: варианты конструкций

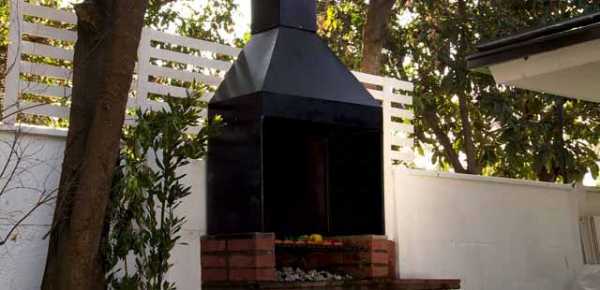

Вы можете модифицировать базовый вариант вытяжного зонта, делая другие варианты вытяжки. Часто базу выкладывают из кирпича, а затем устанавливают на нее купол с трубой.

Труба может быть как готовая металлическая, так и кирпичная.

Кроме того, вместо П-образной базы, можно сделать угловую:

Вытяжные зонты сделанные из кирпича делаются по тому же принципу — варится металлический каркас, который обкладывается огнеупорным кирпичом.

Кроме кирпича вытяжку часто оформляют диким камнем.

Вытяжка для мангала может быть декорирована и деревом — металлический вытяжной зонт обшивается деревом с использованием термоизоляционных прокладок.

Вытяжка для мангала своими руками создаст для вас больше комфорта, избавив от надоедливого дыма в глаза при готовке и оставив аромат открытого огня для готовых блюд.

Если вы только начинаете думать как самому сделать мангал, вам будет интересна наша статья Хотите сделать мангал своими руками: 25 фото и чертежи

idealsad.com

Вытяжной зонт для уличного мангала своими руками

Зонты для мангалов и барбекю используются преимущественно в закрытых беседках, в которых и находится стационарная жаровня. Чаще всего такие беседки сконструированы по типу финских: строения из дерева закрытого типа, с застекленными окнами панорамного или же обычного размера. Мангалы в таких строениях часто используются как очаги каминов или жаровни для барбекю, фондю, но и как шашлычницы в том числе. Для того, чтобы не задымлялось помещение, и выводятся вытяжные зонты.

Вытяжной зонт над мангалом выполняет также и защитные функции, унося искры при сгорании древесины вместе с дымом из жаровни, предотвращая пожары.

Конструкция самого зонта должна быть максимально гладкой, чтобы неровности не снижали силу тяги. Оптимальные материалы для изготовления своими руками или же покупки зонта для мангала: нержавеющая сталь или другие подобные металлы.

Максимальная гладкость вытяжки также руководствуется минимальным скоплением продуктов работы жаровни, которые она и будет втягивать: жир, гарь, сажа. Эти элементы могут скапливаться в неровностях металла и тем самым загрязнять и закупоривать работу вытяжки. Проще периодически чистить изделие, чем прочищать закупоренный отложениями дымоход.

Выбирая уже готовый вытяжной зонт в магазине, стоит обратить внимание на показатели внутреннего объема дымника и вытяжной трубы. Зонт должен быть больше мангала под ним. Не подходящая по размерам вытяжка просто не будет справляться со своей работой.

Хорошая вытяжная система также обезопасит и находящихся рядом с мангалом людей от попадания продуктов горения в легкие.

Дымник может обладать дополнительными функциями, которые влияют на цену изделия:

вентилятор;
гаситель искр;
возможны и другие функции для выведения дыма из помещения.

Вентилятор сделает более качественной работу зонта, создавая дополнительную тягу. Устройство, гасящие искры, отвечает за безопасность при использовании мангала.

Изготовление на дому

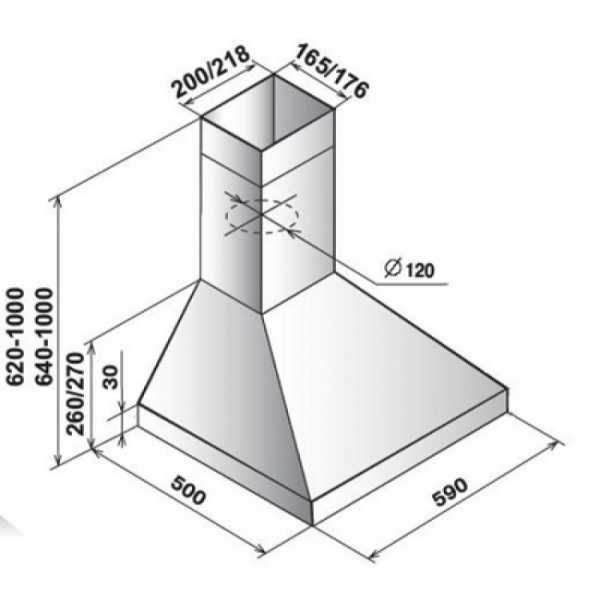

Сделать металлический вытяжной зонт своими руками тоже возможно, но не обойтись без точного чертежа.

Металлический вариант вытяжки, сделанной своими руками, самый распространенный и легкий в конструировании. Для металлического мангала кирпичная вытяжка смотрелась бы неуместно и нелепо.

Сам дымовой колпак представляет куполообразную конструкцию диаметром около 1,5 м округлой, конусовидной, прямоугольной, квадратной форм. Лучший материал для ее изготовления – листовая сталь толщиной от 2 мм. Некоторые используют медь. Отверстие в центре купола соединяется краями с трубой, высота которой составляет от 2 до 3 метров.

Не рекомендуется использовать асбоцементные трубы, так как это опасно для здоровья.

Вытяжной зонт, сделанный своими руками, крепится стойками к очагу над ним или подвешивается к потолку беседки, но труба всегда выходит в центре крыши беседки. В случае конструирования без опор над мангалом зонт крепится к потолку еще и цепями, для надежности.

Материал крыши, контактирующий с трубой, должен обязательно быть огнеупорным, так как труба в процессе эксплуатации будет нагреваться. Металлические дымосборники очень функциональны и неприхотливы в уходе. Легко чистятся и эффективно выполняют свои функции, если их чистить хоть изредка.

Чтобы ржавчина со временем не стала проявляться на вытяжке, стоит покрыть ее специальным веществом.

Некоторые проблемы

Все вытяжки, покупные или сделанные своими руками, могут иметь проблемы:

Дым при разжигании мангала не уходит в дымосборник, а расходится по сторонам. Это в том случае, если вытяжка не электрическая и не оснащена вентилятором, который можно включить, как только начнется работа с мангалом. Подобное случается из-за того, что дым при розжиге не успевает нагреваться и имеет низкую температуру. Он такой же плотности, как и воздух в помещении. Эти факторы являются ключевыми в отсутствии тяги, которая появится, как только огонь в очаге окрепнет, и дым увеличит температуру и плотность.
Если дымосборник не справляется с удалением всего дыма, это признак того, что сечение дымохода мало, и он просто не успевает весь вытягиваться. Такое случается чаще с кирпичными вытяжками, сечение дымохода которых должно быть минимум 26-26 см. В металлических вытяжках трубы имеют более удобную с точки зрения аэродинамики форму, минимальный диаметр которой должен быть не менее 15 см.
Верхняя часть трубы должна быть на высоте минимум 3 метров над поверхностью земли, чтобы дым уходил выше и рассеивался в воздухе.

Правильно выбранный или сконструированный зонт для мангала обезопасит отдых и сделает приготовление пищи на жаровне более комфортным.
