Мангал своими руками электрический – из чего состоит, как сделать своими руками, явные преимущества и недостатки

Содержание

из чего состоит, как сделать своими руками, явные преимущества и недостатки

У совершенства нет границ. Различные модификации мангала все больше привлекают любителей побаловать себя вкусной едой, приготовленной на свежем воздухе. Электропривод на мангале действительно позволяет расслабиться и набраться сил перед трудовыми днями всем участникам пикника.

Вконтакте

Facebook

Мой мир

Ок

Twitter

Pinterest

Конструктивные особенности электрического мангала

Идею автоматического вращения шампуров начали обсуждать народные умельцы на форумах примерно 8–10 лет тому назад. Параллельно стали появляться видео, демонстрирующие различного рода конструкции мангалов с электрическим приводом. Подобные мобильные шашлычницы запускали в производство еще в советское время, но они были маломощны и требовали усовершенствования, так и не получив особого спроса со стороны покупателей.

Массовый интерес к электромангалу стал проявляться сравнительно недавно – несколько лет тому назад. Стандартный технически усовершенствованный мангал оборудован:

  1. Электрическим двигателем 12 вольт, с блоком питания или без.
  2. Приводом, позволяющим одновременно вращать все находящиеся на мангале шампуры.

Учтите! Нагрев углей снизу при автоматическом вращении должен быть одинаков по всему корпусу мангала. Иначе мясо на одних шампурах будет уже готово, а на других – нет.

Делаем своими руками

Электрооборудование в настоящее время достаточно легко приобрести как через интернет-магазины, так и в торговых отделах. Но сделать своими руками – заманчивее. Можно выделить несколько основных этапов работы:

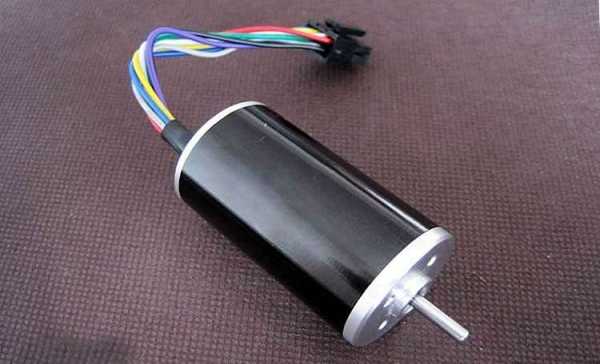

Подбор электродвигателя

Мощность 12 v признается оптимальной. Народные мастера богаты на идеи и щедро делятся ими. Используются моторчики:

  • от стеклоподъемников и дворников машин;
  • от микроволновых печей;
  • от аккумуляторных шуруповертов;
  • изменения фазы ГРМ;
  • от старых электроплит с функцией гриля и т. д.

Многие в шутку и всерьез вспоминают о двигателе Стирлинга, так как у мангала есть его необходимые составляющие: нагреватель (угли) и охладитель (атмосферный воздух).

Внимание! Необходимо подумать об источнике питания двигателя: батарейки, аккумулятор или электрическая сеть. И не забыть в первом или во втором случае взять заряженными с собой на природу.

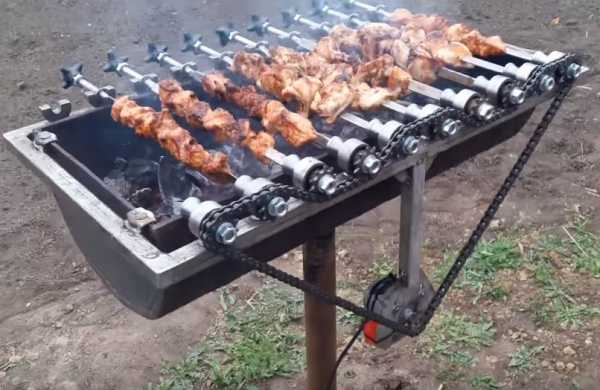

Сборка привода шампуров

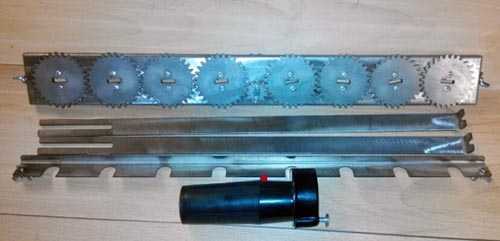

Концы шампуров вставляются в центр вращающихся шестеренок, которые соединены между собой в одну систему.

Существуют две основные разновидности передачи от шпинделей (валов электромотора), применяемых для механического вращения шпажек:

  • зубчатая. К ее недостаткам относят жесткость передачи, необходимость смазывания и шум во время работы;
  • с применением гибких элементов (например, цепь от велосипеда, ремень, лента, шнур). К ее слабым сторонам относят возможность проскальзывания ремня, повышение нагрузки на валы и опоры, увеличенные размеры в сравнении с зубчатой передачей, недолговечность ремня.

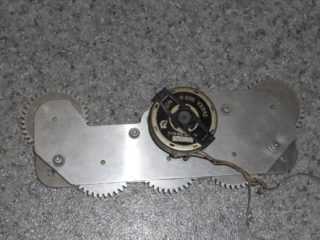

Принципы кручения зависят от предпочтений исполнителя. Центральная шестеренка может приводить в движение другие, находящиеся по сторонам от нее, или одна из боковых крутит примыкающую, а та, в свою очередь, следующую.

При последнем варианте все шампуры переворачиваются в одном направлении, что позволяет избежать задевания соседних кусков, а сок от них будет попадать на кусочки, оставляя их поверхность сочной. Когда кручение шпажек происходит в разном направлении, возрастает возможность трения и падения шампура – возможно, в минуту отсутствия наблюдения.

Чертеж механизма вращения

Особенность! Шестеренки должны располагаться строго перпендикулярно, малейший перекос приведет к заклиниванию.

Крутящийся механизм каждый представляет по-своему, главными критериями выступают доступность исполнения, низкий уровень финансовых и трудовых затрат. Свои варианты умельцы предлагают один за одним, восхищая смекалкой.

Шампуры могут крутятся в одном направлении и в разных, есть возможность замедлять или подкрутить их по отдельности. Регулирование силы трения пасика или тросика происходит за счет жесткости пружин на крайнем шкиве.

Задача одновременного вращения решается также шатунной передачей, что актуально для принципа вращения колес поезда. Шатуны, находящиеся на осях, смещены на 900. Одна из осей ведущая, вторая – ведомая.

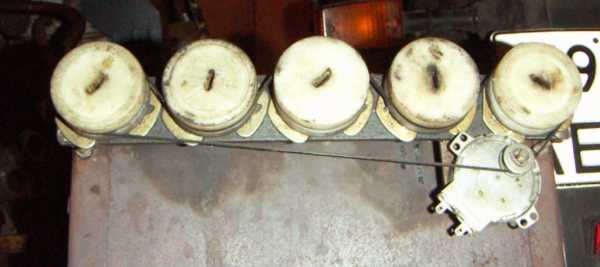

Простота мысли нашла воплощение в следующей схеме. Катушки выполнены из капролона, а подшипники взяты от трамблера «Жигулей». Ремень использован от нерабочего принтера.

Важно! Все вращающиеся части самокрута для соблюдения техники безопасности необходимо скрыть под корпусом! Первыми интерес к движущим деталям проявят дети.

Преимущества и недостатки

ПлюсыМинусы
Полноценный отдых без постоянного присутствия у мангала.

Во время жарки сок не капает, а скользит по поверхности продукта, смачивая корочку.

Получение гарантированно вкусного мяса, не пригоревшего снаружи и не сырого с какого-либо бока (при определенной сноровке).

Одобрение сторонниками здорового образа жизни: жир не капает на угли и не образует канцерогены.

Готовка зимой облегчается, можно не сидеть все время на морозе, отмораживая ноги.

Хорош для массового производства шашлыков при большом потоке гостей.

Необходимо помнить об источнике питания для оборудования.

Применение электричества требует дополнительных мер безопасности.

Не рассчитав правильно скорость вращения, можно получить не прожаренный внутри шашлык.

Приготовление шашлыка – это таинство, в котором нужен индивидуальный подход к каждому шампуру. Избежать субъективного мнения противников механизации получится не у всех.

Кулинарная особенность! Шеф-повара отмечают, шашлык должен получить ударную порцию жара в первые 2–3 минуты готовки. Для этого мясо вручную подогревается вначале на одной стороне, а затем – на другой. Это приводит к образованию корочки, которая предотвратит вытекание сока. Только затем шампуры присоединяются к движущемуся механизму, и начинается равномерная обжарка со всех сторон без вмешательства человека.

Вариант 1:

Вариант 2:

Заключение

Воплотить идею мангала с электроприводом возможно как начинающему самоделкину, так и опытному мастеру. Обдумывание подходящего принципа работы механизма и подбор нужных деталей приведет к несомненному успеху.

В первое время все же не стоит полагаться целиком на чудо техники – есть риск получить недожаренный шашлык. Отрегулировав скорость вращения, определив оптимальные размеры мяса и необходимое количество углей, можно вполне насладиться всеми преимуществами прогресса.

villadacha.ru

чертежи, фото и пошаговое руководство

После трудового дня, проведенного на дачном участке, людям хочется порадовать себя и близких «вкусняшками» на скорую руку. Соорудив на даче мангал с электроприводом своими руками, владелец получит такую возможность. Снабженная механизмом автоматического поворота шампуров, жаровня не будет нуждаться в постоянном внимании.

Конструктивные особенности

Главный недостаток традиционных мангалов – поблизости все время должен присутствовать опытный кулинар, который будет следить, чтобы в процессе готовки мясо не подгорало, ведь огонь – враг шашлыка. Следящему приходится сидеть при мангале неотлучно, пропитываясь дымом и вдыхая фрагменты сажи.

Автоматическое приспособление разом решает множество вопросов:

  1. Высвобождается время, которое можно потратить на другие дела по хозяйству.
  2. Шашлык прожаривается куда равномернее, чем под присмотром человека, без обугливания, мясо получается более сочным и мягким.
  3. Приобретя дополнительную решетку с вертелом, на устройстве удастся готовить несколько блюд одновременно, экономя время.
  4. Мангал со всеми приспособлениями имеет компактные габариты, легко разбирается, не занимает много места при хранении.
  5. Аппарат быстро очищается.
Подобный мангал можно собрать самому

Это интересно: как собственноручно изготовить вертел для мангала.

Единственный серьезный минус – поблизости должен быть источник питания. Получается, готовкой можно заниматься лишь возле жилого дома, откуда легко дотянуть шнур переноски. А вот на пикнике в лесу или на речном берегу он будет уже бесполезен, если только не обзавестись дополнительным аккумулятором.

К тому же придется учитывать затраты на электроэнергию.

Стоит упомянуть еще и тот факт, что, по мнению гурманов, приготовленный таким образом шашлык отличается по вкусу от поджаренного на обычном мангале. Но это, как нам кажется, вопрос спорный.

Видео «Мангал с электроприводом своими руками»

Из этого видео вы узнаете, как можно модернизировать мангал и добавить в него электропривод шампуров:

Покупной электропривод

Тем, кто не в ладах с техникой, проще будет приобрести готовый привод в магазине. Такой подход избавляет от трудностей, к тому же покупной электропривод часто снабжается фирменной аккумуляторной батареей.

Конструктивно магазинный привод представляет собой обыкновенную насадку, которую легко прикрепить к любой плоской поверхности. Привод способен питаться от батареек, правда, скорость вращения при этом будет минимальной. Выпускаются устройства, снабженные регулятором скорости.

Есть в продаже готовые мангалы с электроприводом. Мясо поджаривается от нити накаливания на вертикально расположенных шампурах, сок и жир стекают в предусмотренные углубления. Вкус шашлыка, поджаренного от нагревательного элемента, действительно отличается от мяса, приготовленного на огне, зато воспользоваться таким аппаратом можно даже в городской квартире.

Как сделать своими силами

Если требуется стационарный мангал, его проще смастерить самостоятельно. Аппарат в таком случае может получиться массивный. Для него предусматривают основательный фундамент.

Простейшее устройство должно включать два главных элемента:

  1. Двигатель. Снимается с любого ненужного электроприбора, подойдет микроволновка или электрическая игрушка. Хорошо, если двигатель будет снабжен редуктором, позволяющим регулировать скорость вращения шампуров.
  2. Механизм вращения. Хорошим решением будет задействовать обыкновенную цепь от велосипеда и несколько шестеренок-звездочек. Шестеренки можно выточить, но проще купить, желательно с напылением, предотвращающим появление ржавчины.

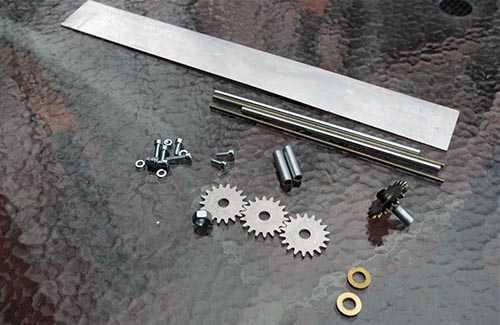

Подготовленные материалы понадобится закрепить на металлической пластине, снабженной валом с подшипниками. Пластина будет монтироваться снаружи жаровни, для этого в ней предусматривают болты.

Принцип работы самодельного аппарата: включенный мотор начнет вращать шестеренки, те постепенно передадут вращательный момент всем деталям поочередно, заставляя вращаться закрепленные в отверстиях шампуры.

Для создания подобного прибора понадобятся дрель и болгарка.

Не забываем про 2 главных элемента

Изготовление коробки

Тем, у кого нет самого мангала, придется мастерить еще и жаровню. Для монтажа нужны металлические листы толщиной примерно 3 мм. Их кроят, затем нарезают болгаркой, чтобы получить днище жаровни и четыре стороны в виде прямоугольника.

Изготовление происходит следующим образом:

  1. Каждую пластину по очереди фиксируют в тисках, затем начинают сверлить отверстия диаметром 1 см.
  2. В стенках их располагают понизу с шагом в 3 см. Через них будет вытягиваться жар от углей.
  3. В днище отверстия делают с меньшим расстоянием. Они нужны для отхода пепла.
  4. Все детали сваривают в коробку – корпус будущего мангала.
  5. В верхней части длинных боковин просверливают выемки, в которые будут вкладываться шампуры. Расстояние между выемками равно ширине шестеренки с минимальным допуском в 0,5 см.

Теперь осталось «посадить» жаровню на ножки.

Выбор двигателя

Подбирать желательно мотор мощностью 12 Вт. Позаимствовать его можно от:

  • стеклоподъемника;
  • автомобильного дворника;
  • микроволновки;
  • шуруповерта на аккумуляторах;
  • сменной фазы ГРМ;
  • устаревшей электроплитки с функцией гриля.

Еще на начальном этапе стоит решить, будет ли ваш моторчик подпитываться от электросети, батареек или аккумулятора. Впрочем, одно другому не мешает. Сделав подачу электроэнергии универсальной, можно подпитываться от розетки, пребывая с семьей на даче, или же от аккумулятора, выезжая всей компанией на пикник.

Сборка шампуров

Чтобы вращаться, шампуры концами вставляют в серединки вращательных шестерен, связанных воедино в общую систему. Применяются две разновидности передачи вращательного момента от валов электромотора к шестерням:

  1. Зубчатая. Механизм получается компактным. Образует чересчур жесткую передачу, издает много шума. Передачу постоянно приходится смазывать в ходе работы.
  2. С применением гибких элементов. Для этой цели подойдут велосипедная цепь, ремень, плотная лента или шнур. К сожалению, мягкие детали (ремень, лента) могут время от времени проскальзывать, да и долговечным такой механизм не назовешь. Прибор получится большего размера, придется учитывать и повышенную нагрузку на валы и опоры.

Начинать вращение можно с центральной шестеренки, которая начнет двигать соседок по обе стороны. Другой вариант – поворачивать одну из крайних, та передает момент примыкающей к ней и т. д. Такой механизм заставляет шампуры вращаться в одном направлении, благодаря чему нанизанное мясо не будет цепляться. Сок тоже распределяется равномернее, попадая на соседние кусочки, делая их поверхность более сочной.

При вращении в разные стороны увеличивается сила трения шампуров друг о друга, отчего они могут даже выпасть из гнезд, т. е. присутствие человека будет нелишним. Устанавливают шестерни строго перпендикулярно, даже слабый перекос может заклинить механизм.

Опытные кулинары заметили, что мясо должно получить основную порцию жара в начальные 2–3 минуты готовки. Чтобы этого добиться, его желательно подогреть вручную – сначала с одной стороны, затем с другой. В результате образуется корочка, которая не будет давать соку вытекать. Лишь после этого шампуры подключают к поворотному механизму электромангала и начинают автоматическую равномерную обжарку.

besedka.guru

виды приспособлений для жарки шашлыка

После трудовых будней нужен полноценный отдых, и желательно, чтобы организован он был с максимальным комфортом и пользой для уставшего организма. А какой пикник на свежем воздухе без шашлыка? Иногда погода вносит свои коррективы в наши планы. В этом случае выручит электрический мангал для шашлыка, который разворачивается под навесом или даже в помещении. Да и постоянного присутствия он времени не требует.

Что такое мангал

Понятие «мангал» появилось в нашей речи благодаря арабскому, где оно означает (по словарю Ушакова) жаровню для мяса у кавказских и тюркских народов. У нас сейчас так называют противни с высоким бортом, внутри которых находятся горячие угли для приготовления мяса на острых спицах — шампурах.

На огромной территории от Владивостока до Калининграда это приспособление пользуется немалой популярностью, и приготовление шашлыка стало, можно сказать, всенародной традицией. Мангал признаётся прародителем жаровен для гриля и барбекю, хотя по своим функциональным возможностям и разновидностям последователи уже обогнали предка. И правда, по сравнению с ними такая жаровня выглядит простовато: металлический ящик с дырками снизу для образования тяги и прорезями по бокам для укладки шампуров.

Виды шашлычниц

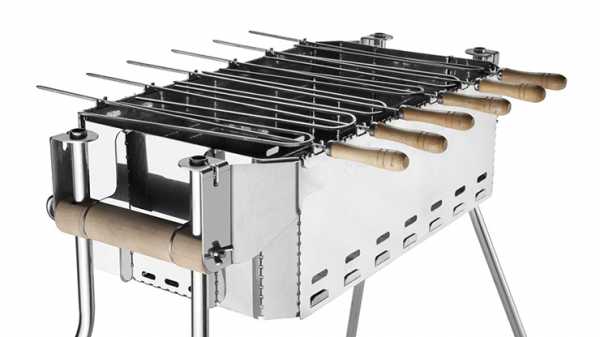

Простой мангал — стандартный прямоугольный короб из стального листа, стоящий на ножках, с углём внутри. С годами воображение человека разнообразило эту конструкцию в эстетическом и технологическом плане. Некоторые мангалы сейчас представляют собой шедевры искусства и вершину конструкторской мысли. Изготавливают их также из кирпича и природного камня.

По принципу мобильности такие жаровни можно разделить на три категории:

  1. Переносной мангал быстро монтируется, имеет малые габариты и вес. При случае запросто уберётся в автомобильный багажник. Изготовлен чаще всего из тонкого листа металла, отсюда и его главный недостаток — маленький срок службы. При выборе материала для изготовления может возникнуть противоречие: тонкая стенка быстрее прогорит, мангал из толстой стали будет тяжёлым. А также такие жаровни, как правило, не допускают установки дополнительных приспособлений. Характеризует такие устройства малая вместимость: всего три — четыре порции.
  2. Жаровня передвижная изготавливается из такого же материала, что и переносной мангал. Её не всегда делают составной. Такое приспособление для жарки мяса монтируется на основании с колёсами и часто дополняется разделочным столом. Умельцы украшают его кованными изделиями. Во время непогоды или зимой его убирают под крышу.
  3. Материалом для изготовления стационарного мангала выбирают сталь, камень или кирпич. Возможно их комбинирование в одной модели. Это массивная конструкция, смонтированная на фундаменте и чаще всего под лёгким навесом. Некоторые образцы запросто принимают за скульптуры. Количеством приготовленного мяса можно накормить большую компанию.

Покупатель выбирает тип мангала исходя из своих потребностей и возможностей.

Категории жаровен по топливу

Приготовить жареное мясо можно с помощью разнообразных видов природных ресурсов. Чаще всего используют древесный уголь или дрова. Современные технологии позволяют применять более эффективное топливо — электрическую энергию или природный газ. Соответственно, мангалы разделяются на три типа:

  1. Мангалы дровяные или угольные. Внешний вид таких приспособлений бывает различным: квадратным, круглым, даже треугольным. Внутрь мангала засыпают уголь или кладут дрова среднего размера. До начала готовки они прогорают и обеспечивают внутри мангала температуру, достаточную для жарки мяса в несколько заходов. Приготовление шашлыка в таких жаровнях довольно хлопотное занятие. Во время готовки покидать место жарки не рекомендуется, так как шампуры нужно регулярно переворачивать. А также внимания требует топливо: угольки от дуновения лёгкого ветерка разгораются, и мясо может подгореть. Зато готовые шашлыки пропитываются натуральным дымом и приобретают ни с чем не сравнимый аромат и вкус. Довольно часто для тушения вспышек в мангале применяют рассол в котором это мясо вымачивалось, тогда готовый продукт воспримет и эти запахи.
  2. Газовое приспособление для жарки. В качестве источника тепла в таком оборудовании применяют комплекты небольших газовых форсунок. Топливо подаётся из баллона с редуктором для контроля давления. Для больших стационарных мангалов можно использовать магистральный газ. Температура приготовления мяса равномерная. Что обеспечивает качество готового продукта. Пища из такого аппарата не обладает природными запахами костра, поэтому приходится пользоваться ароматизаторами. Габариты мангала немаленькие из-за баллона с газом и специальной защитной плиты. Которая предотвращает попадание на конфорки жира.

При использовании любого топлива стоит помнить о соблюдении правил безопасности.

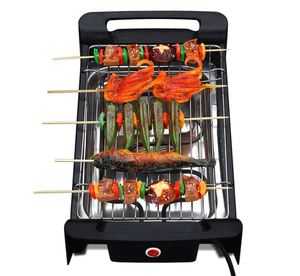

Электроустройства для жарки мяса

В дождливую погоду или зимой, когда нет возможности уехать на дачу или пикник, приготовить блюда из мяса помогут электрический мангал или шашлычница. С помощью этих бытовых устройств приготовит шашлык можно в любое время года.

Особенности электромангала

В жаровнях с питанием от электрической сети предусмотрено автоматическое кручение шампуров, а мясо готовится под воздействием тепла от инфракрасных электрических излучателей. С момента начала производства подобной техники применение нашли электронные мангалы для шашлыка двух видов:

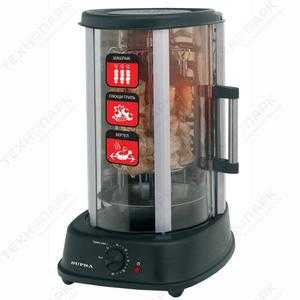

  1. Первый оснащается вертикальными шампурами, обжарка мяса происходит с помощью стеклянной колбы с помещённым в неё нагревательным элементом. Он представляет собой нихромовую спираль, обмотанную вокруг фарфорового сердечника. Нагреватель находится в центре вращающейся конструкции, а шампуры вставляются в держатели вокруг него. Плавное медленное вращение обеспечивает небольшой электрический мотор. Благодаря этому прожарка мяса происходит равномерно.

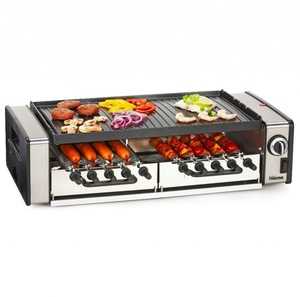

  2. В горизонтальной плоскости расположены шампуры у второго вида электромангалов. Нагревание в нём зависит от ТЭНов — трубчатых электрических нагревателей. Они располагаются над шампурами, а вращает их всё тот же электродвигатель. Под секцией с вертелов находится зеркальная пластина, которая обеспечивает ровное рассеивание теплового потока. Такая конструкция позволяет применять пробор в качестве электрической плитки.

Подобные устройства более удачны из-за их эффективности и большего срока службы нагревательных элементов.

Современные электрошашлычницы

Принцип работы современных устройств ничем не отличается от описанных. Разница во внешнем исполнении нынешних электрошашлычниц. Существуют два варианта плоскостей для жарки: гладкая и ребристая. При обжаривании мяса в первом устройстве результатом окажется обычный шашлык. На рифлёной жаровне кусочки приобретут вид мяса, приготовленного на гриле.

Более дорогим электрическим мангалом является устройство, в котором ТЭНом разогревается специальный лавовый камень. Решётка с шампурами находится над ним и это позволяет в процессе готовки подсыпать уголья для достижения эффекта натурального дыма. Вертел у таких жаровен специальный, а корпус сделан из нержавейки со вставками из жаростойкого стекла.

Для приготовления жареного мяса на дому очень подходит электрическая жаровня. Но, несмотря на автоматизацию процесса готовки, наличие разных удобных дополнений и ненужность сбора топлива, заменить вкус настоящего шашлыка с дымком она не сможет. К тому же в продаже появились электромеханические устройства, которые монтируются на стандартный мангал и обеспечивают автоматическое вращение вертелов.

Плюсы и минусы

Как у всех электрических бытовых приборов, у электрошашлычниц есть свои достоинства и недостатки. Выбирая такой аппарат, нужно их все проанализировать и выбрать максимально соответствующее запросам устройство.

В список преимуществ электромангалов можно включить немало факторов.

  • Быстрый разогрев спиралей делает электрический мангал практичным и простым в настройке нужных параметров.
  • Температура нагревающего элемента не зависит от порывов ветра и погоды, регулировка устанавливается по точным параметрам.
  • Электрошашлычница может поджарить не только мясо, но и рыбу и овощи.
  • Они легко моются.
  • Дополнительные принадлежности облегчат процесс готовки.

Отрицательные черты электрожаровен:

  • Топливо для обычных мангалов дешевле ресурсов, потребляемых электроприборами. В случае с дровами они не стоят практически ничего.
  • Добиться полного соответствия готового шашлыка с пожаренным на угольном мангале не получится, несмотря на использование ароматизаторов.
  • Применение электроресурсов ограничивает зону использования таких приборов.

Ритм жизни в наши дни не всегда позволяет проводить свободное время на свежем воздухе. Но иногда всё же хочется откусить кусочек только что приготовленного шашлыка. Значит, электрические приспособления для жарки мяса для жителей больших городов будут всегда востребованы.

sotka.guru

Мангал с электроприводом шампуров своими руками: фото, схема

Сделать отдых на природе непринужденным и комфортным поможет жаровня с электроприводом для шампуров. Такой аппарат легко купить в магазине, но лучше переделать обычный мангал, добавив в него электродвигатель, который будет проворачивать мясо и обеспечивать равномерную прожарку.

Инструменты

В этой статье поговорим об усовершенствовании обычного мангала. Чтобы сделать это самостоятельно, нужны следующие инструменты:

  • электродвигатель;
  • электрическая дрель;
  • болгарка;
  • шкив для привода;
  • приводной ремень, можно использовать велосипедную цепь, но в таком случае вместо шкивов будут звездочки;
  • шестеренки (их количество равно числу шампуров).

В качестве двигателя используют, например, моторчик от устройства омывателя стекол в машине или привода вращения дворников. В принципе, подойдет любой подобный мотор на 12 В, неважно, левого или правого вращения.

Если использовать двигатель на 220 В, мангал с электроприводом получится не таким мобильным, к тому же появится риск травмирования электрическим током. Частота вращения также будет слишком высокой. Моторчик на 12 В запитывают даже от небольшого мотоциклетного аккумулятора. Шестеренки приобретают в магазине или самостоятельно вырезают из нержавейки.

Изготовление жаровни

Для тех, у кого нет мангала для переделки, кратко опишем, как смастерить его своими руками. Для сборки электрожаровни потребуются металлические листы – составляющие части толщиной около 3 мм, которые размечают и вырезают болгаркой.

Схема изготовления мангала

  1. Все пластины поочередно зажимают в тиски.
  2. В самом низу стенки на расстоянии 3 см друг от друга просверливают отверстия диаметром 10 мм. Они нужны для тяги, благодаря которой угли будут давать жар.
  3. В дне также сверлят отверстия, но уже с меньшим промежутком. Их функция – избавиться от лишнего пепла.
  4. Из полученных заготовок сваривают корпус мангала.
  5. В завершение приваривают ножки.

В верхней части электрожаровни для вращения шампуров прорезают выемки, расстояние между которыми равняется ширине шестеренки с допуском в 0,5 см.

Установка двигателя на мангал

Монтаж элементов системы вращения шампуров проходит в такой последовательности:

  1. Мотор.
  2. Шестеренки.
  3. Цепь.
  4. Источник питания (аккумулятор).

Далее монтируют редуктор, который понижает частоту вращения на шампурах и передает усилие от мотора к шестеренкам. Изначально на валу двигателя устанавливают шкив или ведущую звездочку (в случае привода цепью). Ведомая шестерня, шкив или звездочка должна быть гораздо большего диаметра, чтобы понизить частоту вращения шампуров до приемлемой.

Всю систему (двигатель, редуктор и шестеренки) устанавливают на пластину, которая уже содержит вал с подшипниками. Мотор же крепят с наружной стороны мангала при помощи болтового соединения.

Цепь натягивают только при полной завершенности изделия.

Изготовление системы шестеренок

Последовательность сборки такова:

  1. Изначально монтируют первую шестеренку.
  2. Вторую устанавливают уже на корпусе и связывают с мотором цепью.
  3. Далее прикрепляют третью (также на стенке мангала).
  4. Таким же образом крепят четвертую и последующие шестерни.

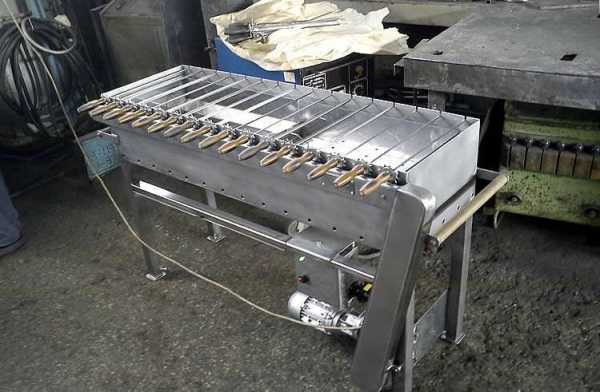

Профессиональное изделие, выполненное опытным мастером

Двигатель, начиная работать, вращает первую шестеренку, установленную на валу, та, в свою очередь, через цепь, ремень или зубья (в зависимости от конструкции) передает вращение на второю шестерню, та – на третью и так далее. Таким образом, шампуры с мясом поворачиваются с одинаковой скоростью.

Способы передачи вращения шампуров:

  1. Соединить все шестерни цепью (в таком случае необязательно соприкосновение между ними, но при этом цепь должна быть достаточно длинной).
  2. Установить привод только между электродвигателем и первой шестеренкой, закрепленной на валу, куда и будет одеваться ремень или цепь (в этом случае используют достаточно широкие звездочки – 3-4 мм, с минимальным люфтом, чтобы исключить соскальзывание при зацеплении друг с другом).

После того как шестеренки смонтированы, натягивают приводную цепь. Изменяя размер ведущей звездочки или вала, добиваются необходимой скорости вращения шампуров.

Важно! После монтажа шестеренок на мангал с электроприводом в целях безопасности требуется скрыть движущиеся части защитной пластиной.

Делаем вертел и шампуры

Перед тем как приступать к изготовлению этих приспособлений, подумайте, какими параметрами они должны обладать. Вертел и шампур – это разные инструменты для приготовления пищи. Первый используют для готовки целых тушек, например, большая рыба, свиная нога, утка и т. д., второй – для жарки мелких кусочков мяса.

Длина вертела должна быть на 15 см больше ширины мангала, а толщина –примерно 15 мм. Такое изделие выдержит даже тушку поросенка.

Шампур изготавливают шириной до 10 мм (в зависимости от размера кусочков мяса, которые планируется жарить). Для маленьких ломтиков хватит и 6 мм, но для больших (например, целой курицы) такой ширины недостаточно.

Форма шампура может быть разной:

  1. Круглая.
  2. Плоская.
  3. Уголок.
  4. Квадратная.

Для самых маленьких кусочков мяса используют плоские стержни. Квадратные подойдут для фарша, такая форма препятствует соскальзыванию. Круглые шампуры – не очень удобны, с них мясо легко съезжает и к тому же проворачивается при жарке.

Для удобства вертел оснащают зубьями, которые надежно фиксируют тушу животного и препятствуют прокручиванию. Изготовить такое приспособление с зубцами в виде дуг или треугольников не составит труда, главное – не переусердствовать, иначе нанизывание мяса на электровертел будет затруднено.

besedkibest.ru

Мангал с электроприводом шампуров своими руками: принцип работы

Электропривод для мангала позволяет переворачивать шампуры с шашлыком без участия человека

Сделать свой отдых на природе комфортным можно за счет мангала с электроприводом шампуров. Он приобретается в готовом виде или делается самостоятельно. Для этого в жаровне нужно устроить электропривод, выполняющий механическую работу вместо повара. Останется только вовремя убрать мясо с огня, чтоб она не сгорело.

Необходимые инструменты

Если имеется готовый мангал, то потребуются:

  • Электромотор.
  • Дрель.
  • Болгарка.
  • Шкив.
  • Ремень. Допускается использование велосипедной цепи.
  • Шестерни (около 8 штук. Зависит от числа шампуров).

В качестве электромотора подойдет привод автомобиля мощностью 12 V или от работающей игрушки. Шестеренки приобретаются готовые или делаются самостоятельно из нержавеющей стали.

Детали для монтажа электродвигателя. Используется нержавеющая сталь. Количество деталей зависит от числа вертелов

Читатели считают данные материалы полезными:
  • Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
  • Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Подготовка мангала

Если готового мангала нет, то он изготавливается самостоятельно:

  • Каждая пластина поочередно зажимается в тиски. Дрелью просверливаются небольшие отверстия (около 10 мм). Они должны быть в нижней части стенки. Шаг делается не менее 3 см. Это обеспечит подачу воздуха к огню. В дне отверстия делаются с меньшим шагом.
  • Из подготовленных пластин с отверстиями варится конструкция.
  • По периметру (по швам) приваривается уголок.
  • В качестве ножек используется уголок. Он приваривается к нижней части конструкции.

Совет: В верхней части изделия делаются пропилы. Они необходимы для укладки вертелей. Чтоб определить расстояние между шампурами, нужно измерить диаметр подготовленных шестеренок и взять длину на 0,5 см больше.

Схема устройства мангала из нержавейки. При наличии минимальных навыков работы с металлом изготовить такой мангал самостоятельно не составит труда

Монтаж электропривода на мангал

Для того, чтоб сделать систему электровращения шампуров своими руками, достаточно лишь знать азы физики со школьной программы, а также знать устройство цепи велосипеда.

Этапы для создания электропривода:

  • Установка двигателя.
  • Сооружение цепи из шестеренок.
  • Натягивание цепи.

В конструкции двигателя используется устройство, питающееся от 12 V. С его помощью делается самый простой мангал с электроприводом.

Готовый электропривод. Используется электродвигатель с дворников автомобиля. Крепится к боковой части мангала

После выбора привода, делается редуктор, который передает частоту вращающегося момента другим приборам. Сначала крепится шкив на валу двигателя. А на другой стороне приделывается шестерня большего диаметра.

Совет: Цепь между шестернями натягивается после установки всех деталей.

Конструкция монтируется на пластину. На последней предварительно устанавливается вал с подшипником.

Готовый двигатель устанавливается на боковую стенку конструкции снаружи. Для этого привариваются металлические крючки. На них подвешивается устройство.

Мангал-дипломат оборудованный электроприводом шампуров, о котором рассказывается в данном материале

Сложность работы заключается в том, что:

  • Конструкция не просто монтируется.
  • Возникает сложность ремонта.
  • Достаточно затратная.
  • Присутствует сложность в поиске нужной детали.

Видео: мангал с электроприводом шампуров своими руками

Хорошо, если есть нужный электропривод для мангала. Но если его нет, то его поиск займет немало времени. Если говорить о ремонте, то это доставит немало хлопот владельцу, который плохо разбирается в технике. Отремонтировать поломку будет сложно.

Этот материал отлично дополнят следующие публикации:
  • Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
  • Принцип работы конденсационного котла отопления: обзор основных производителей

Инструкция по составлению цепи из шестеренок

После крепления 1-й шестерки монтируются остальные:

  • На валу двигателя через подшипник приделывается 2-я шестерня на корпус привода.
  • На самом мангале крепится 3-я шестеренка большего диаметра.
  • К 3-й припаивается 4-я.
  • К 4-й приделывается 5-я и т. д. Количество шестеренок зависит от числа шампуров.

На металлической пластине крепятся шестеренки одна возле другой. Первая шестеренка приводит в движение вторую, вторая — третью и т. д.

За счет того, что на каждый шампур работает шестеренка, обеспечивается вращение. Одна шестерня передает движение другой. За счет этого шампуры вращаются с одинаковой скоростью.

Когда все шестеренки установлены, натягиваются цепи:

  • Между шкивом с установленной 1-й шестерней и 2-й шестерней на приводе.
  • Горизонтально через шестерни, на корпусе привода и 3-й шестерней.

Совет: За счет последней шестеренки осуществляется регулирование скорости. Прибор можно так настроить, чтоб вращение вертела осуществлялось раз в 30 секунд. Желательно не переусердствовать. Если вращение осуществляется реже, чем раз в полминуты, то мясо подгорит.

После установки шестеренок нужно металлической полосой скрыть их. Это обеспечит безопасную работу устройства.

Подготовка вертела

Перед тем, как самостоятельно сделать вертел, нужно определиться с его параметрами. Не стоит путать вертел с шампуром. Последний предназначен для готовки небольших кусков мяса, рыбы или маленьких куриных тушек. А вот вертел используется для прожарки свиных тушек, ведь шампур уже такой вес не выдержит.

В первую очередь, необходимо учесть длину. Она должна быть больше ширины мангала. Толщина должна быть не менее 16 мм. Это позволит выдержать свиную тушку.

Толщина шампура варьируется в пределах от 7 до 10 мм. Это зависит от размера кусков мяса. Для небольших кусков подойдет прут диаметром 7 мм, а для больших (для обжарки курицы) — 10 мм.

Вертел для мангала своими руками. Стойки конструкции можно приделать к мангалу, а сам вертел присоединить к электроприводу

Затем для вертела нужно сделать ручку. Проще всего загнуть конец прута или придать ему такую форму, чтоб удобно было удерживать его.

Используются такие формы вертела:

  • Округлая.
  • Квадратная
  • Плоская.

Схема устройства вертела на автоматическом вращении

Для небольших кусков мяса подходит плоская форма. А квадратная идеально подойдет для приготовления блюд из фарша, поскольку она не позволят мясу соскальзывать. А вот округлая — наименее практична, потому что мясо может прокручиваться и соскальзывать с вертела.

Совет: Применение вертела с зубцами позволит крепко удерживать мясо, не позволяя ему прокручиваться. Зубья делаются из металлических прутьев в форме дуги. Затем они привариваются или прикручиваются к вертелу.

Привод шампуров

Если не хочется делать самостоятельно или возникают трудности в сборке, то можно приобрести готовый привод шампуров. Этот механизм работает на батарейках. Он медленно вращает шампуры. Привод представляет собой насадку, которую ставят на любую поверхность для обжарки: гриль мангал или кирпичи.

Устройство из магазина довольно компактное, потому его можно без проблем брать на природу.

Преимуществом готового механизма является возможность регулирования частоты и скорости вращения.

Мангал с электроприводом шампуров. Работа двигателя приводит в движение шестеренки, которые спрятаны за металлической пластиной. Они вращают шампуры

Нужен ли электропривод шампуров?

Многие специалисты по шашлыкам утверждают, что электровращение мяса на мангале не нужно. Ведь поджарка должна происходить толчками. Потому доспевает шашлык лучше, если время от времени его поворачивать с одного бока на другой. Но в действительности это дело вкуса каждого.

Часто случается, когда мясо поджаривается снаружи, но остается сырым внутри. Чтоб этого не происходило, можно использовать автоматический мангал. Готовый привод для шампуров, как и электропривод для мангала, сделанный своими руками, позволит:

  • Мясо обжарить более равномерно. За счет этого сок из шашлыка не вытекает. Блюдо получится очень мягким и сочным.
  • Жир с мяса не будет капать на угли. За счет этого шашлык не подгорит.
  • Повар избавится от однообразной механической работы вращения шампуров.

Мангал с электроприводом своими руками

Такой электропривод избавляет от постоянного контроля над шашлыками. Шампуры автоматически поворачиваются с определенной частотой. На долю повара останется только подготовить, замариновать мясо и вовремя снять его с шампура.

Те, у кого нет возможности сделать самостоятельно вертел с электроприводом, могут приобрести готовый

kamin-maker.ru

Мангал с электроприводом шампуров своими руками

Если приобрести или сделать мангал с электроприводом шампуров своими руками, то вся механическая работа за повара будет выполнена устройством. Это позволит с комфортом проводить летний отдых в доме на даче рядом с мангалом. Самостоятельное изготовление барбекю или электрического вертела потребует наличия всех необходимых подручных средств.

Начало создания мангала

Чтобы смонтировать электропривод шампуров своими руками, необходимо подготовить чертеж и следующие виды инструментов:

  • болгарка;
  • электродрель.

Из материалов потребуется набор для вращения шампуров, предусматривающий наличие:

  • шкива;
  • шестеренок;
  • ремня;
  • мотора.

Ремень с легкостью заменяется цепью, которая была надета на велосипед. В качестве мотора на мангал с вращающимися шампурами устанавливается автомобильный привод, мощность которого составляет 12 V. Можно воспользоваться моторчиком от действующей игрушки. Стандартное число шестеренок обычно составляет 8 штук, что определяется количеством используемых шампуров.

Сделать шестерни своими руками следует, воспользовавшись нержавеющей сталью. Из нее также выполняются детали, из которых состоит двигатель устройства. Для изготовления мангала с электроприводом следует выполнить ряд основных действий:

  1. Зажать в тисках пластины.
  2. Просверлить болгаркой несколько отверстий внизу стенки для подачи воздушного потока.
  3. Сделать дырки в дне корпуса с наименьшим шагом.
  4. Сварить корпус конструкции из пластин.
  5. Укрепить ножки из уголка методом сварки.

Оборудовав свой дачный домик барбекю, грилем либо мангалом, можно с комфортом проводить досуг на участке.

Монтаж мотора на мангал

Привод для вращения шампуров либо вертела — это специальная насадка, устанавливаемая на любой поверхности. Это может быть гриль электрический, кирпичи либо мангал, позволяющие с удобством обжаривать мясо. Изготовить мотор для мангала своими руками можно из электродвигателя от автомобильных дворников.

Подготовив набор для вращения шампуров, сделанный своими руками, как описано выше, следует перейти к установке электродвигателя на мангал. Деталь потребуется укрепить к боковой части устройства.

Чтобы сделать мангал с электроприводом шампуров своими руками, важно знать принцип монтажа цепи на велосипед. Затем можно начинать создавать электропривод мангала, что предполагает выполнение следующих действий:

  1. Установка мотора.
  2. Сборка цепи из шестеренок.
  3. Натяжение составленной цепи.

Чтобы уложить вертел с электроприводом, в верхней части нужно сделать пропилы. Потребуется определить шаг, с которым должны устанавливаться сами шампуры. Для этого нужно измерить диаметры всех шестеренок, длина которых должна быть на 0,5 см больше.

Домашний мастер в состоянии смонтировать электропривод для вертела самостоятельно при наличии даже небольшого опыта работы с металлом. Основная сложность работы состоит в следующем:

  • монтировать электромангал своими руками сложно;
  • ремонт конструкции может оказаться затратным;
  • поиск нужной детали является проблемным.

Хорошо, если имеется подходящий электропривод для мангала. Если он отсутствует, то его поиск может занять немало времени. При необходимости ремонта проблемы с мангалом в домашних условиях могут доставить владельцу техники много хлопот, если он слабо в ней разбирается. Умный хозяин самодельного устройства сможет без труда устранить все поломки.

Сборка цепи из шестеренок

Выбрав привод для автоматического вращения шампуров, следует смонтировать редуктор. Он должен передавать крутящий момент остальным деталям. Далее нужно приделать шестерню большего диаметра. После установки каждой детали потребуется натянуть цепь между шестернями.

Конструкцию нужно смонтировать на пластину, на которую установлен вал с подшипником. Монтаж готового двигателя выполняется к боковой стенке устройства снаружи. Для этого следует приварить к корпусу крючки из металла, что позволит подвесить мотор.

Схема составления цепи из шестеренок требует соблюдения определенной последовательности. Все подготовленные шестерни монтируются после укрепления 1-й шестерни. Следующая устанавливается на валу мотора через подшипник.

Далее на будущий автоматический мангал своими руками крепится 3-я шестеренка. К ней нужно припаять 4-ю, а затем 5-ю деталь. В целом их количество должно совпадать с числом шампуров электро мангала, сделанного своими руками.

Смонтировать шестерни нужно так, чтобы каждый шампур крутился с равной скоростью. Регулировка движения каждого вращающегося шампура выполняется за счет последней шестерни. Настройка вращателя шампуров необходима для регулирования скорости, с которой крутится вертел. Движение должно осуществляться 1 раз в 30 секунд. Если движение вертела происходит реже, то шашлычница не будет работать правильно, а мясо в ней начнет подгорать.

Механизм вращения шампуров, обеспечиваемый креплением шестеренок, зависит от их движения. Начальная шестерня должна приводиться в движение валом двигателя. Остальные вращаются одна за другой, передавая друг другу движение.

Когда все шестерни будут установлены, их потребуется скрыть. Для этого может быть использована металлическая полоса. В результате электрический мангал будет работать безопасно.

Подготовка электрического вертела

Перед тем как сделать вертел самостоятельно, потребуется определить его размеры. Приступая к выполнению работы, не следует путать вертел и шампуры для шашлыка или барбекю. Последние нужны для обработки на огне куриных тушек, мяса или рыбы небольших размеров. Вертел применяется при жарке свиных тушек, поскольку шампур не сможет выдержать большой вес.

Электрический вертел должен иметь длину больше ширины мангала, а его толщина обычно равна не меньше 16 мм, что позволяет выдержать вес свиной тушки. Если куски небольшие, то подходят шампуры диаметром 7 мм, а для куриных тушек или больших кусков мяса — 10 мм.

Зная, как сделать устройство для вращения шампуров, можно своими руками создать электрический вертел для мангала. Вертел соединяется с мангалом через его электропривод. Далее самодельный электровертел для мангала оборудуется специальной ручкой.

Достаточно загнуть прут на конце либо придать ему более удобную для удержания форму. Она бывает округлой, плоской либо квадратной. Последняя идеальна для приготовления блюд из фарша, так как мясо с нее не соскальзывает. Пруты округлой формы являются менее практичными, поскольку мясо прокручивается и соскальзывает с вертела.

Чтобы куски не прикручивались к электровертелу для шампуров, следует взять приспособление, которое имеет зубцы, крепко удерживающие мясо. Если нет возможности сделать мангал с электроприводом своими руками, то достаточно купить готовое оборудование для жарки мяса, выпущенное заводом. В комплект может входить электрическая раздувалка для мангала и другие приспособления, включая турбо надув. Для работы устройства нужны батарейки, обеспечивающие медленное вращение шампуров. Оборудовав территорию участка устройством для вращения шампуров, большой шашлычник можно использовать на природе постоянно. При этом не придется покидать комфортный дачный домик. Если нужно выехать к реке, можно взять с собой переносное барбекю или компактный механический мангал, работающий от батареек. Готовое устройство для вращения шампуров можно регулировать, изменяя скорость их вращения.

domolist.ru

Как сделать электрический мангал или шашлычницу своими руками

Для экономии времени можно приобрести профессиональный электромангал или сделать шашлычницу своими руками.

Виды мангалов

  • Стационарные – чаще всего это кирпичные сооружения или увесистые металлические шашлычницы, ножки которых утоплены в пол беседки или иного сооружения.
  • Переносные – удобные и мобильные мангалы, их можно взять с собой на природу, установить во дворе дома или на дачной беседке, а после использования убрать.

Мангалы могут различаться и по виду топлива – традиционные на углях, газовые или электрические. У каждого из них есть свои плюсы.

У электро-шашлычниц главный плюс – экономия времени. Привод с одинаковой скоростью вращает шампуры, кусочки получаются равномерно прожаренными и сочными. В зависимости от размера мангала можно приготовить за одну насадку до двух килограмм мяса.  Мангал с электроприводом, который сделан своими руками, может быть не хуже профессиональных моделей.

Изготовление мангала

Для классического варианта шашлычницы понадобятся основные детали и инструменты: четыре стальные пластины  (4 мм), уголки, крепежные элементы (винты, гайки). Для соединения деталей – дрель, сварка.

Изготавливаем стенки мангала.Для этого первые два листа вырезаем высотой около 35 см. Так мы получаем продольные (длинные, боковые листы) и поперечные (торцевые, короткие листы) стороны. Длина мангала выбирается по своему усмотрению. Лучше сделать чертежи на бумаге с указанием размеров, а потом уже воплотить идею в металле. В последнюю очередь вырезается дно мангала.

Для установки шампура в одной из боковых пластин просверливают отверстия в 1,5 см. В нижней части пластин делаются отверстия для подачи воздуха к огню, они делаются в два ряда в шахматном порядке.

Боковые стороны крепятся с помощью уголков. Пластины и дно свариваются для полной герметичности. Для этого можно сделать загибы нижнего листа (особенно это удобно, если нет сварочного аппарата).

Далее необходимо позаботиться о ножках,  их можно сделать из уголка. Ножки могут быть съемными, для этого они фиксируются на винты и гайки к корпусу. Самое сложное в работе своими руками это – электропривод.

Монтаж электропривода

Для понимания принципа работы можно посмотреть на звездочки велосипеда. Шестеренки мангала  будут работать похоже, но в обратном порядке – на моторе с низкими оборотами крепим маленькую шестеренку, на корпусе мангала – большую, а к ней припаиваем маленькую. Ремонт своими руками такой системы будет проще.

Для работы понадобится электромотор (12 вольт), инвертор, шестеренки, ремни (кожаные, металлические). В упрощенной схеме – только мотор и инвертор, конструкция связывается с помощью ремней и монтируется к мангалу. Подобное устройство электромангала ремонтировать будет гораздо труднее.

Электромотор будет вращать шампура на низкой скорости одновременно, единственное отличие от профессиональных моделей – это невозможность переключения скоростных режимов.

Электропривод может работать от батареек, электрической сети, автомобильного аккумулятора или других аккумулирующих устройств. Привод может быть автономным, и не крепиться к корпусу шашлычницы.

poluchi-teplo.ru

РубрикаРазное

Добавить комментарий
