Содержание

как сделать, чертежи переносных (походных) мангалов

Переносной мангал – самый желательный атрибут для полноценного отдыха на свежем воздухе. Существуют множественные промышленные образцы этого изделия, которые могут удовлетворить многих любителей активного отдыха. Но гораздо предпочтительней сделать разборный мангал своими руками.

Самодельный вариант подобной портативной жаровни всегда выгодно отличается от промышленных изделий, так как он дешевле и появляется возможность воплотить в собственную конструкцию все необходимые нюансы.

Существуют множественные чертежи и подробные описания процесса изготовления подобных поделок, но лишь некоторые зарекомендовали себя предпочтительными образцами, которые достойны для повторения. Как правило, они испытаны временем, скрупулезно проверены практикой и полноценно выполняют поставленные задачи.

Рассмотрим несколько самых популярных версий изготовления самодельных мангалов разборной конструкции.

Для повторения всех предложенных ниже конструкций из металла потребуется ряд инструментов и материалов:

Непосредственно материал. Сталь толщиной ~ 3-5 мм.
Болгарка с набором отрезных и шлифовальных кругов.
Металлическая линейка и угольник.
Мерительный и разметочный инструмент.
Крепеж. Болты с гайками М5 или самодельные шпильки с резьбой.

При наличии всего перечисленного можно приступать к непосредственному сотворению разборного мангала.

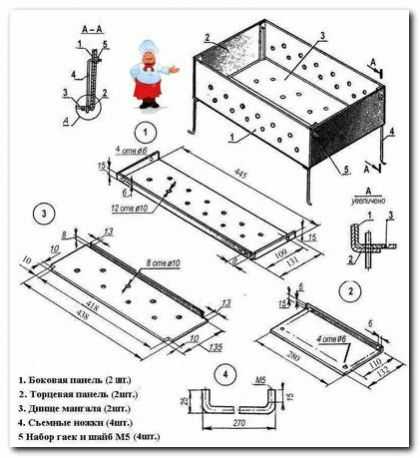

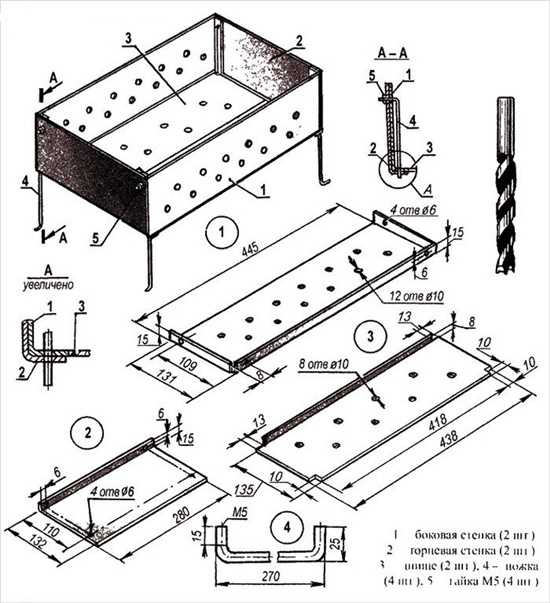

Разборный с крепежом

Походный мангал подобной конструкции станет незаменимым спутником при выездах на природу. Его конструкция незамысловата, а процесс изготовления не вызовет затруднений. Примечательно, что для этого изделия не применяются сварочные работы и все его элементы соединяются стандартными болтами с гайками.

Процесс создания и сборки этой конструкции сводится к следующим действиям:

Производится раскрой исходного материала, то есть – металла.
Вырезаются все конструктивные элементы.

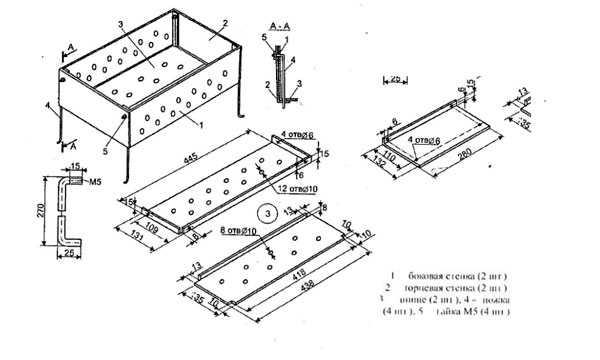

На вырезанных деталях (согласно чертежу) формируют бортики, которые необходимы для жесткости и крепления.
Сверлятся нужные отверстия.
Изготавливаются крепежные шпильки.

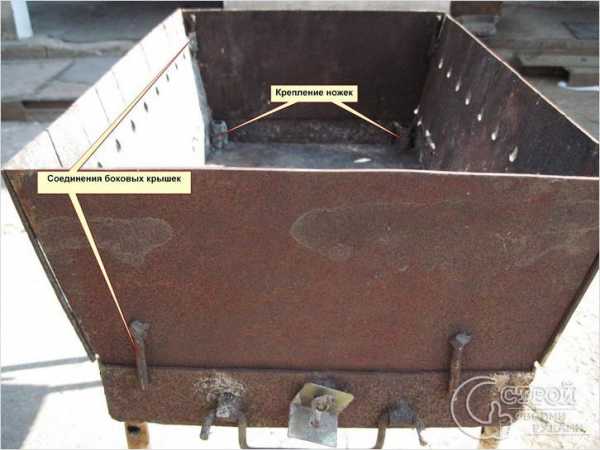

Из торцевых и боковых стенок собирается коробчатый остов изделия. Взаимная фиксация стенок показана на виде – «А».
На загнутые бортики короба укладываются элементы днища.
Вся конструкция окончательно скрепляется, и проверяется сопряженность ее элементов.
Готовое изделие зачищается и покрывается специальной жаропрочной краской.

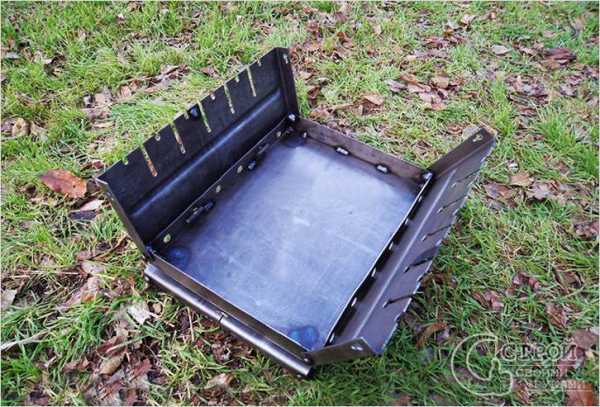

Такой сборный мангал очень компактен, эстетично выглядит и вовсе не уступает своим промышленным собратьям по многим функциональным характеристикам.

Следующая схема разборного мангала является более сложной, но и его вполне можно сделать самостоятельно.

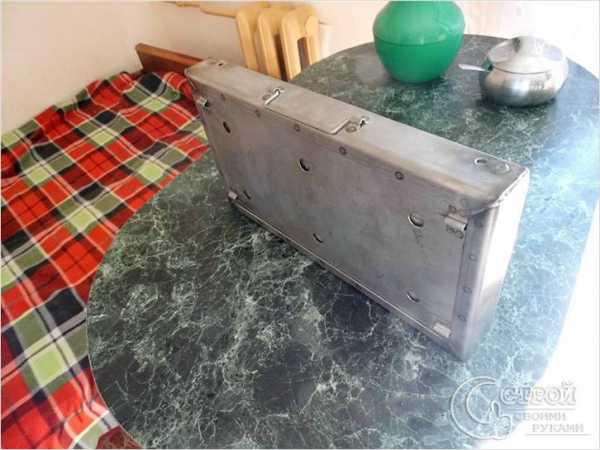

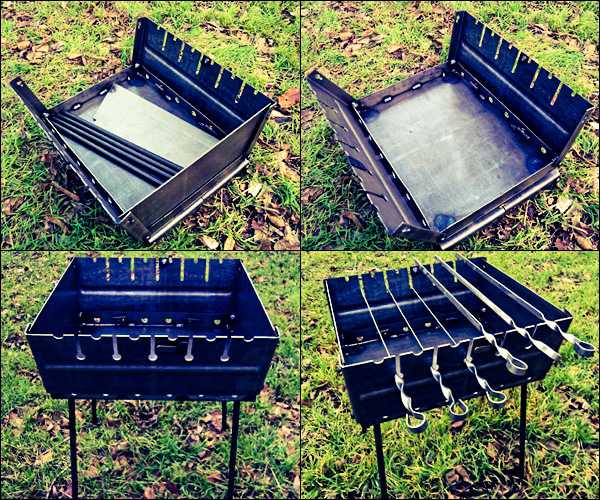

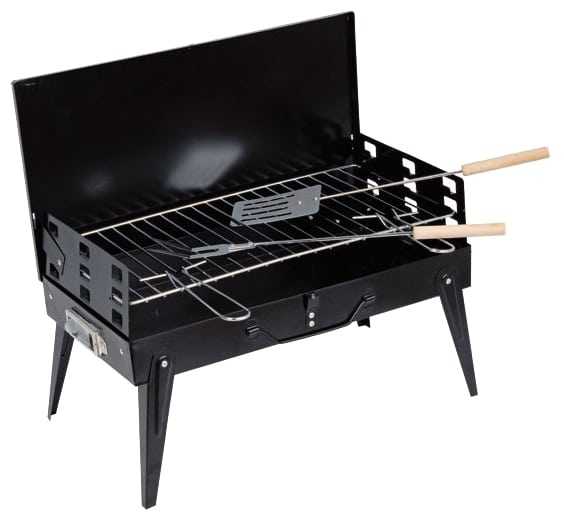

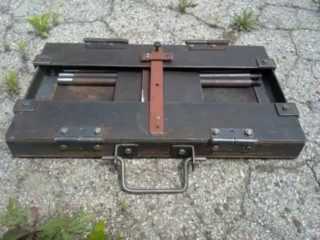

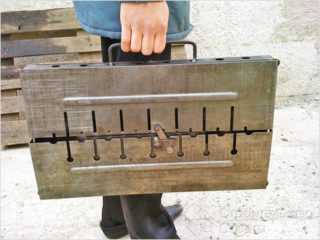

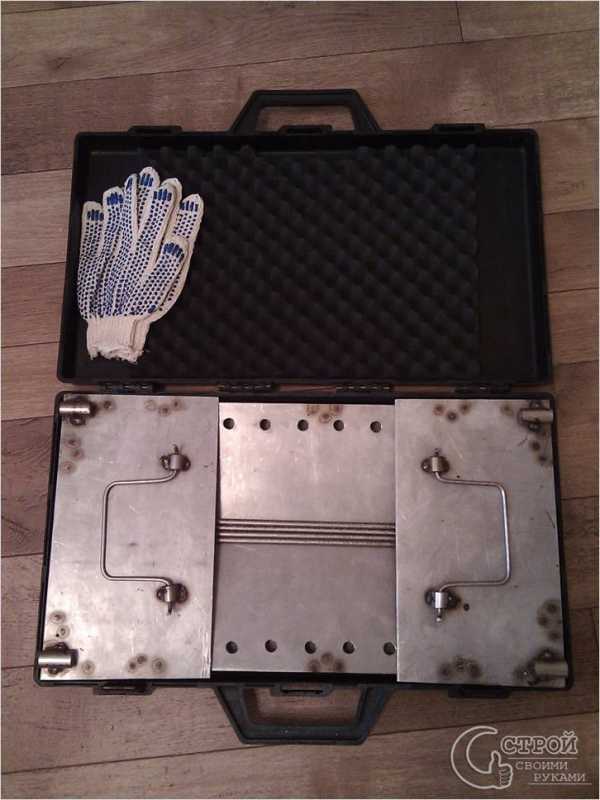

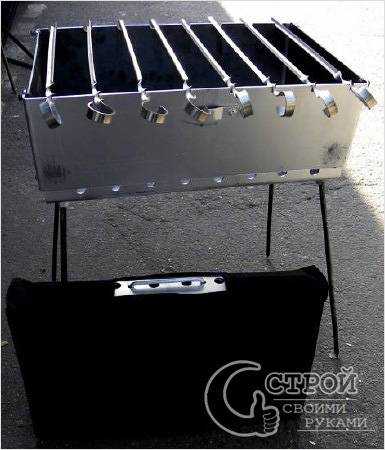

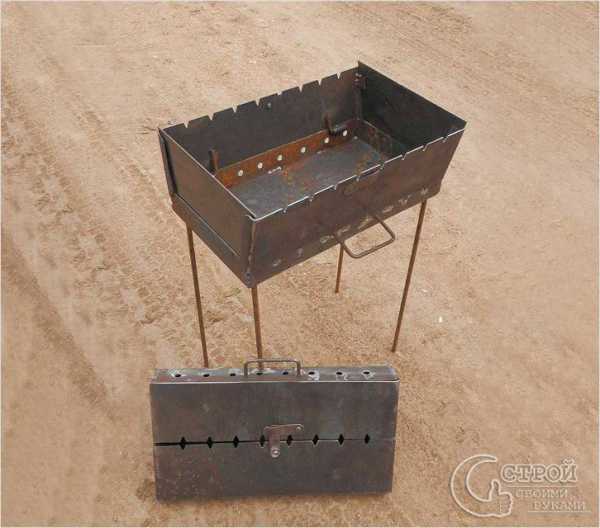

Мангал-чемодан

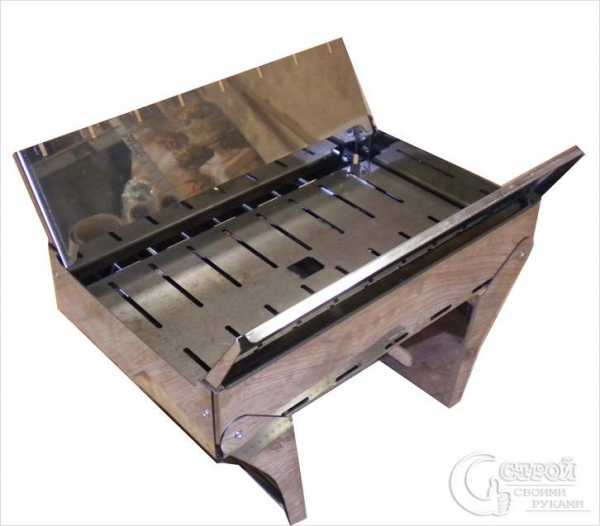

Отличительной особенностью этого варианта мангала является то, что в разобранном виде он компактно складывается в своеобразный чемодан. Конструкционных деталей тут больше, чем у рассмотренного выше варианта, однако технология изготовления и сборки имеет многие сходства.

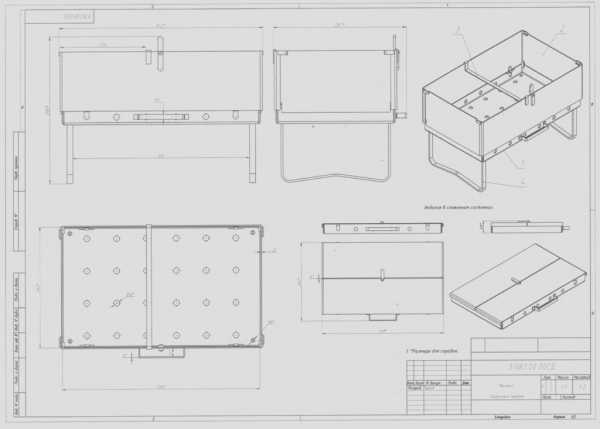

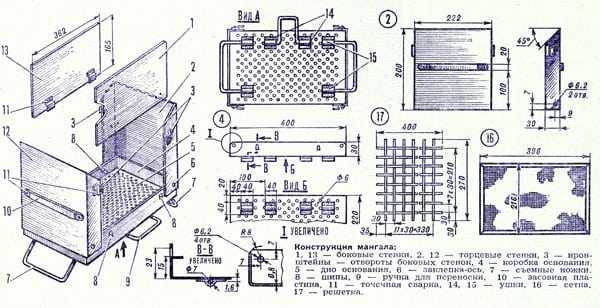

Из чертежа мангала-чемодана видно, что в этой конструкции одна пара боковых стенок съемная, а другая пара имеет шарнирное крепление. В качестве шарниров можно использовать дверные петли.

Основой всего изделия служит днище с загнутыми бортиками, к которому крепятся основные детали конструкции. Высота бортиков ~ 5 мм.

Присутствует в этом варианте разборного мангала и колосниковая решетка, что позволяет предельно оптимизировать процесс горения. Решетку можно сварить из металлических прутков, но вполне возможно подобрать и уже готовое изделие подобного рода.

Рассмотренный раскладной мангал-чемодан желательно изготовить из нержавейки, так как именно в таком исполнении он выглядит наиболее презентабельно.

Если перечисленные выше конструкции мангалов окажутся сложны для повторения, то можно сделать мангал раскладной конструкции по еще более простым схемам. Их чертежи тоже весьма востребованы в интернете.

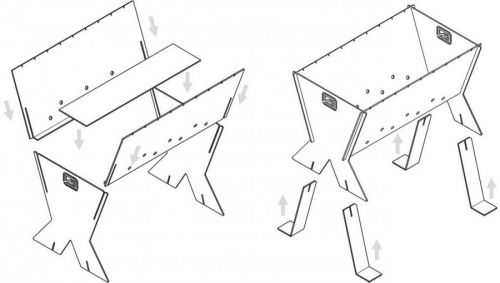

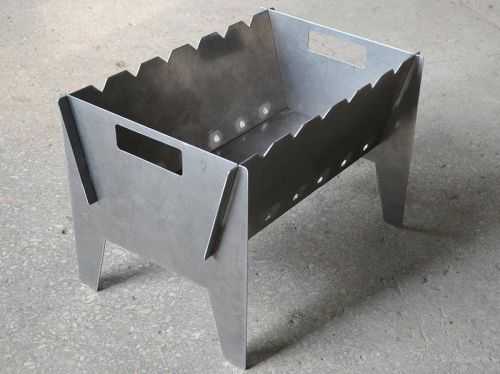

Простейшая самодельная конструкция

Этот мангал оригинальной конструкции легко изготовит даже тот, кто не обладает серьезными познаниями и навыками в слесарном деле. Сборный мангал подобного простейшего варианта абсолютно не требует применения сварки или использования крепежных деталей.

Все конструкционные элементы мангала крепятся с помощью вырезанных специальных пазов

Для изготовления такого уникального изделия потребуется:

Лист любого металла, так как можно использовать не только нержавейку, но и обычную сталь.
Небольшая болгарка.
Разметочный и мерительный инструмент.

Процесс создания этого оригинального разборного мангала состоит из нескольких элементарных действий:

Производится разметка имеющегося листа металла.
Вырезаются необходимые детали конструкции.
Проделываются крепежные пазы.
Изделие собирается в единое целое.
Если есть желание, то мангал можно покрасить любым жаропрочным составом.
Вот и все. Мангал полностью готов к использованию.

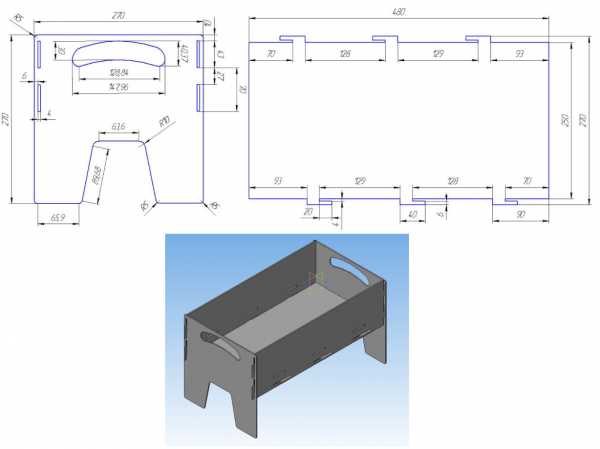

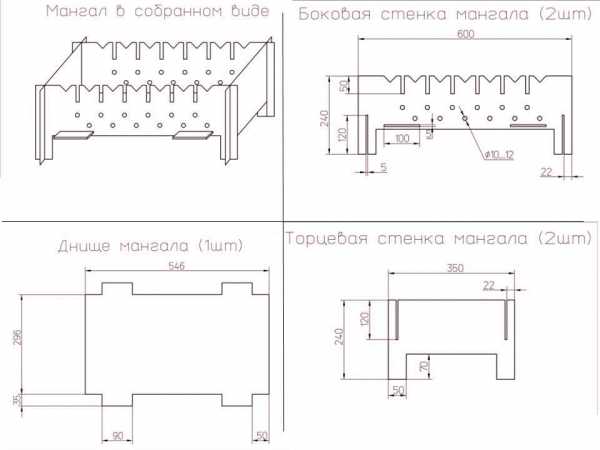

Итак, вырезаются следующие конструкционные детали:

1. Стенки боковые – 2 штуки.

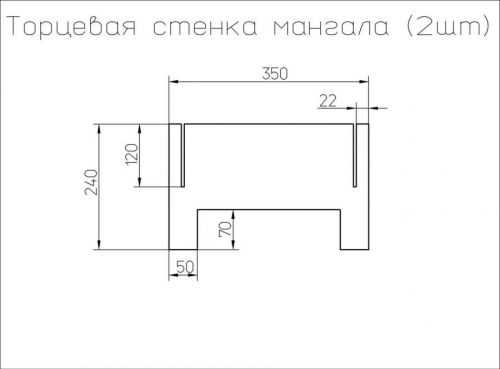

2. Стенки торцевые – 2 штуки.

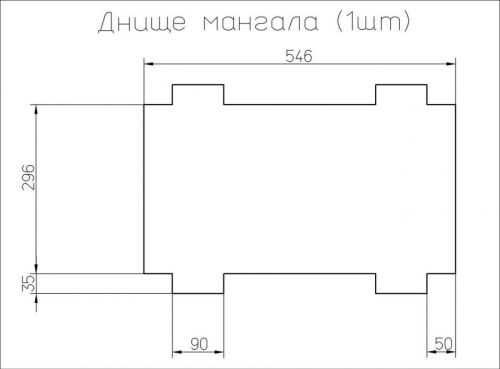

3. Днище мангала – 1 штука.

При формировании сборочных пазов следует учитывать, что их ширина должна быть немного больше толщины используемого металла.

Далее все вырезанные элементы конструкции обрабатываются и собираются в единое изделие. Для этого используются сборочные пазы, и детали мангала просто вставляются друг в друга.

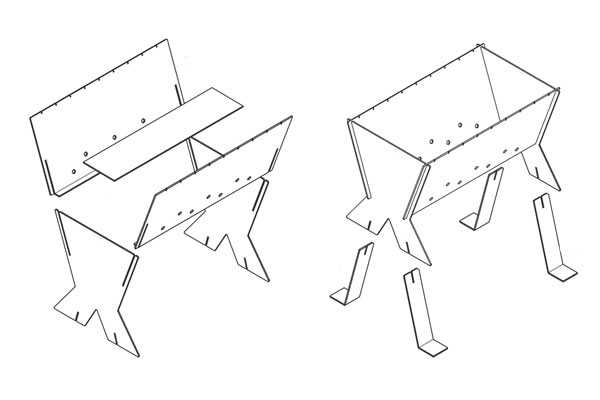

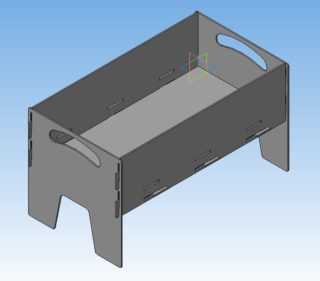

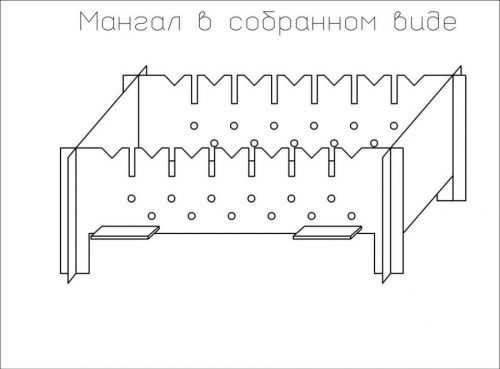

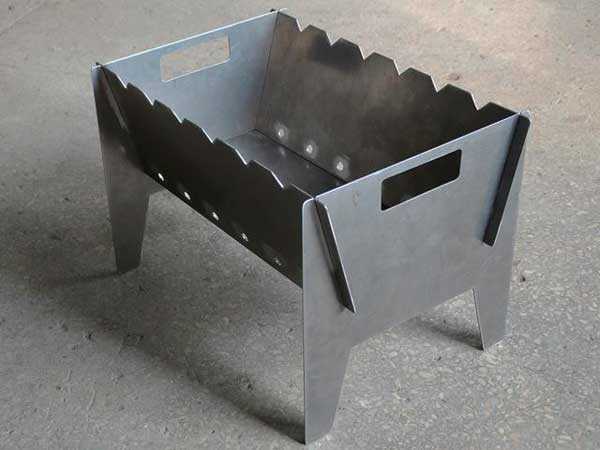

В конечном итоге должна получиться такая законченная конструкция:

Несмотря на свою элементарность, изготовленный мангал обладает рядом преимуществ:

Минимальные затраты на изготовление.
Максимальная компактность как в сложенном виде, так и в рабочем состоянии.
Предельно легкий вес изделия. Такой мангал можно не только перевозить, но и переносить в рюкзаке.
Конструкция не обременена громоздкими элементами. Например, не предусмотрен дымосборник.
Отсутствуют крепежные элементы, что позволяет не опасаться за их потерю.
На сборку и разборку мангала требуется предельный минимум времени.
Полная функциональность изделия, которая позволяет приготовить шашлык достойного качества.
Элементарность процесса изготовления конструкции. Такой складной мангал своими руками может изготовить каждый.

Раскладной мангал подобной конструкции оптимально подойдет не только для выездов на природу, но и для банальных посиделок у собственного гаража.

Следует заметить, что указанные размеры разборного мангала можно изменить по своему усмотрению. Но всегда необходимо выдерживать оптимальную глубину изделия. Ее рекомендуемая величина составляет 15-20 сантиметров.

Кроме того, следует отметить, что рассмотренная технология изготовления мангалов позволяет свободно изменять конфигурацию изделия. И в конечном итоге могут получиться весьма оригинальные конструкции. Пример удачного варианта мангала разборной конструкции изображен на следующем фото:

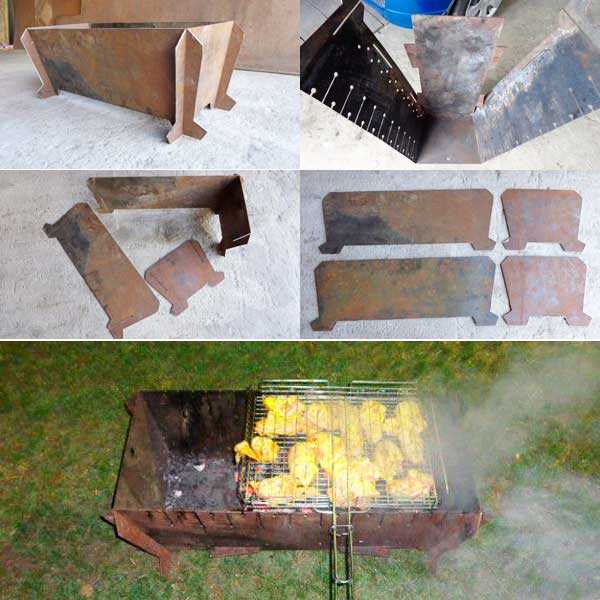

Из фотографии и схемы сборки видно, что эти изделия изготовлены по аналогичной технологии, но с измененной конфигурацией деталей.

Торцевые стенки, которые являются и ножками мангала, можно сделать различной длины, и тогда получится универсальная конструкция. В стационарных условиях будут использоваться торцевые стенки с более длинными ножками, а в походном варианте – с короткими.

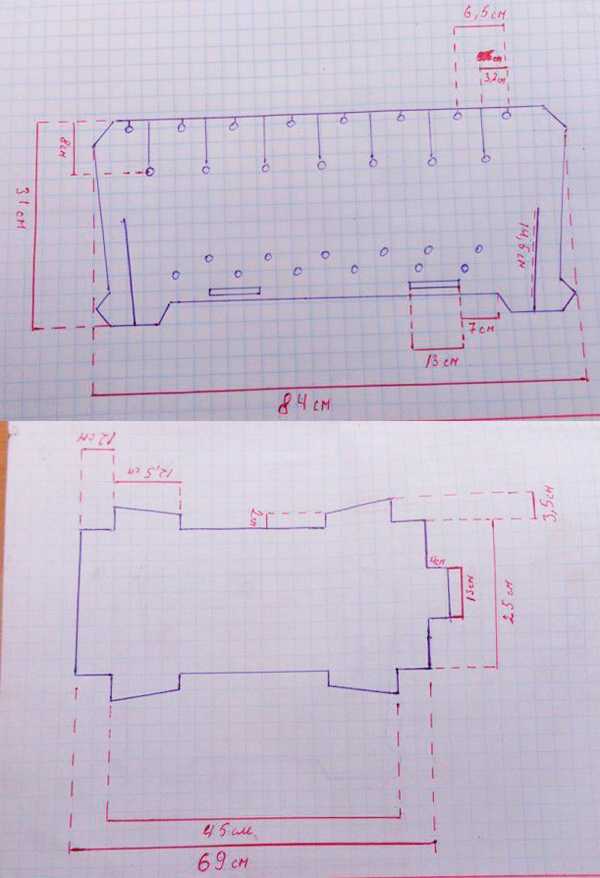

Сделать чертежи и эскизы самодельной конструкции собственной конфигурации, как правило, не составит особого труда.

Для туристических походов можно изготовить облеченную «урезанную» конструкцию разборного мангала. Она представляет собой простой сборный короб из металла. У этого короба отсутствует дно, и он устанавливается прямо на костер. Детали металлического каркаса скрепляются болтами или используют вставку его стенок в специальные пазы, то есть по аналогии, рассмотренной выше. Шампуры раскладываются непосредственно на верхней кромке короба. Удивительно, но и такое упрощение позволяет приготовить стоящий шашлык.

Можно поступить иначе и создать простейшую конструкцию, заменяющую мангал. Смысл идеи понятен на фото

Конструкция тоже разборная и изготавливается из металлических уголков. Основание уголков-ножек необходимо заострить. Соединяются уголки обычными болтами. В верхних поперечных уголках делаются пазы для шампуров, что позволит их надежно зафиксировать в столь необычной конструкции для приготовления шашлыка. Для долгих туристических походов или для рыбаков – это самый оптимальный вариант имитации мангала.

Из вышесказанного видно, что изготовить разборный мангал своими руками достаточно просто, и все зависит от имеющихся навыков или определенных личных предпочтений.

edaturistu.ru

делаем своими руками из металла, а также примеры чертежей с размерами

Идея переноса мангала до нужного места послужила поводом для создания разборных конструкций. Это принесло в мир барбекю свои плюсы и минусы, но цель была достигнута. Теперь наслаждаться вкусом шашлыка можно в любом месте.

Вконтакте

Facebook

Мой мир

Ок

Twitter

Назначение

Мангал делают из разъемных деталей, которые разбираются и собираются заново. Основная задача — легкая транспортировка, как в пределах участка, так и, например, в лес за городом.

Какие конструкции бывают?

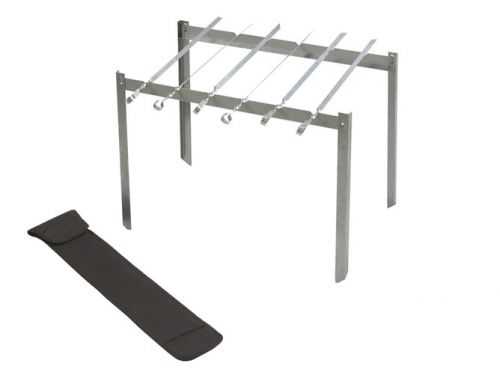

Самый простой вид. Представляет собой металлические стойки, соединенные попарно буквой П, которые устанавливаются над костром и служат опорой для раскладки шампуров;
Самый распространенный тип. Металлический корпус складывается из пяти листов (4 стенки и дно), ножки вставляются в пазы или прикручиваются;

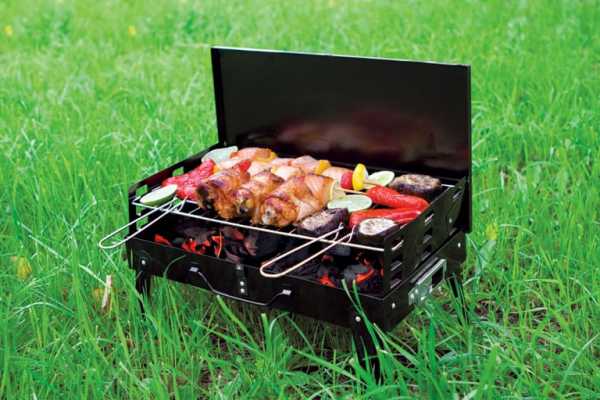

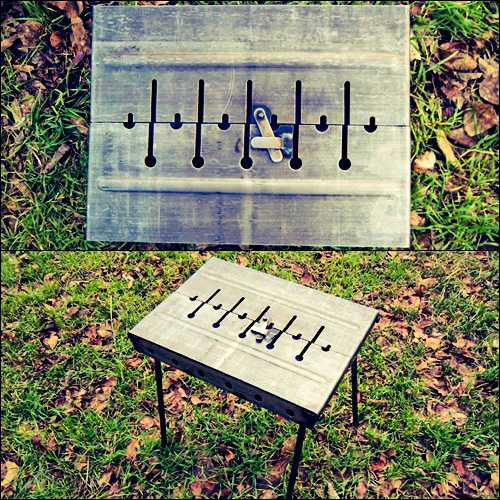

Самая оригинальная разновидность. Имеет форму чемоданчика с ручкой. В кейсе из металла хранятся все элементы мангала и шампура, что очень удобно. Делают модели с колесиками, если у чемодана большей вес.

Материал изготовления:

Чугун. Делает конструкцию прочной, но тяжелой, а также подверженной коррозии.

Сталь. Переносные мангалы из нержавейки наиболее массовые. Не требуют особых условий хранения, устойчивы к температурным перепадам, легковесны. Последний фактор обусловлен небольшой толщиной стали от 0,5 до 3 мм, что отрицательно сказывается на долговечности мангала.

По конструктивным особенностям мангалы бывают:

Разборные прямоугольной формы, собираются с помощью крепежей, в перфорационных отверстиях или пазах.

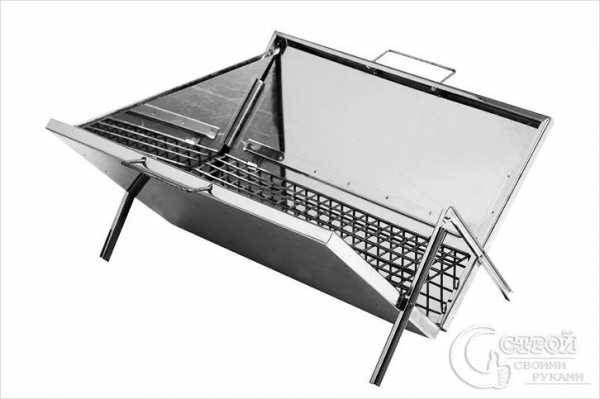

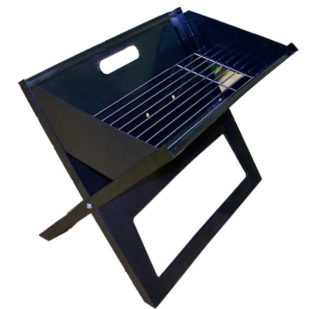

Складные имеют Х-образную форму. Их механизм подобен тому, что используется в походных стульчиках. Пример такого мангала на фото. Их второе название – трансформеры.

Справка! Подбирая мангал, учитывайте, что мобильность конструкции подразумевает компактность: длина выше 80 см и ширина больше 15 см снизит простоту перевозки.

Плюсы и минусы

Преимущества:

Переносной мангал можно установить в любом месте;
Его вес подходит для транспортировки;
Складная конструкция компактна, легко поместится в сумке или рюкзаке, на багажнике велосипеда или в машине;
В собранном виде не отличим от стационарного мангала, а значит, по функциональности ничем не отличается от собрата;
Обладает широким набором дополнительных возможностей, не уступая стационарной конструкции;
Он дешевле и доступнее для покупки.

Недостатки:

Процесс сборки/разборки с каждым разом увеличивает степень износа деталей, что приводит к их разрушениям;
Облегченный вес достигается за счет тонкого материала;
Разборные мангалы менее надежны и уступают в устойчивости;
Некоторые виды разборных мангалов сложны в сборке;
Они хуже, чем стационарные, держат тепло из-за обилия отверстий;
Имеют короткие ножки, приходится нагибаться;
Бывают случаи заклинивания раскладываемых элементов.

Как сделать своими руками?

Выбирая материал нужно найти компромисс между прочностью и легкостью. Мангалы из магазинов порой весят совсем немного, до 5-6 кг, но толщина их от 0,5 мм и того меньше. Для 4-летней эксплуатации и больше нужен лист из металла от 1,5 до 3 мм. Толщина металла сделает мангал износостойким, но увеличит вес, что скажется на мобильности и комфортности использования.

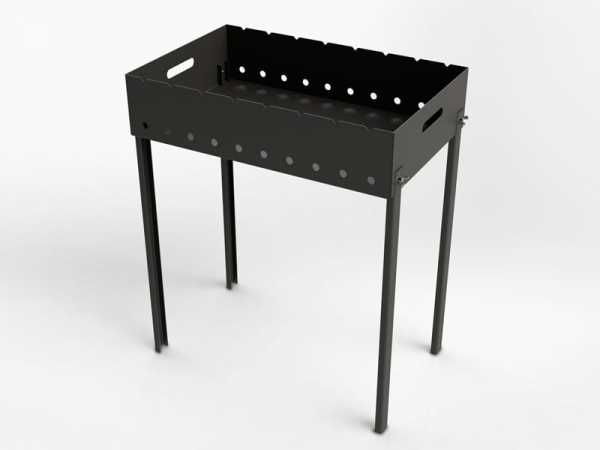

Разборный вариант

Стенки соединяются с помощью уголков, в которых пробиты отверстия. По краям сторон боковых листов приварены выступы под прорези. Получается замковое соединение. Нижняя часть стенок отогнута и образует рамку, на которую укладывается дно;
Удлиненные боковые стенки делаются с выступами, которыми заканчивается лист, они входят в пазы по краю узкой стороны мангала. Ножки присоединяются по этому же принципу или являются единой частью боковины.

И стенки и дно с помощью прорезей и выступающих частей соединяются друг с другом по краям.

Важно! Лист, который станет основой дна мангала, должен быть от 3 до 5 мм для избежания «одноразовости» использования мангала. Боковые стенки не менее 8 мм.

Оптимальными параметрами разборного мангала народными умельцами признаны: дно – 50-70 см в длину и 25-30 в ширину, высота стенок — 15 см.

Толщина прорезей для соединения деталей должна соответствовать толщине металла вставляемых элементов. Выполняются они угловой шлифовальной машинкой (УШМ) с применением абразивного диска.

Складной вариант

Многие хотят сделать мангал в виде чемодана — модель, особенно полюбившуюся из-за ее относительной элегантности и повышенной мобильности. Для этого нужно:

Вырезать дно, со всех сторон отогнув уголки рамкой.
На боковых стенках полки согнуть с трех сторон, а на верхней прорезать через равные промежутки вертикальные выемки на одной стороне и овальные – на другой. При вырезании отступить по 5 см от края каждой стороны. Это крепления для шампуров. Стенки устанавливаются под прямым углом, крепятся с помощью шарниров.

Торцевые стенки соединяются таким же способом, устанавливаются под тем же углом в 90^о. Рамки отгибаются только по бокам.
Ножки делают из толстых прутов, с резьбой на одном конце. К днищу корпуса приваривают 4 гайки. Опоры должны соответствовать или быть меньше длины кейса.
Чтобы чемодан не распадался в сложенном виде, боковые стенки пронизываются болтом и закрепляются гайкой.
К уголку боковой стенки присоединяется ручка для удобного ношения трансформера.

Совет! Точность деталей должна доходить до 1 мм – тогда простота сборки гарантирована.

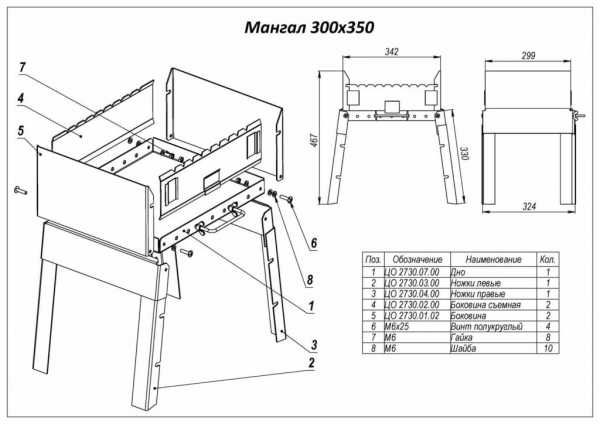

Подборка чертежей и схем с размерами

Качественный чертеж – половина успеха в работе. Взгляните на наиболее удачные и подробные схемы:

Заключение. Недостатки разборного мангала можно устранить, сделав его самостоятельно, вы будете гордиться своим результатом!

villadacha.ru

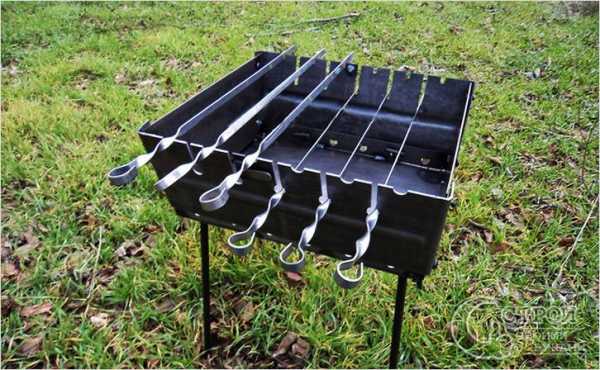

Мангал складной из металла своими руками (фото)

Самодельные разборные мангалы обладают внушительным списком преимуществ. Изготовить походную модель можно из доступных подручных материалов на основе чертежа. Статья поможет разобраться в тонкостях самостоятельного создания качественных решений для полевой кухни.

Практичные разборные мангалы станут оптимальным решением для приготовления вкусного шашлыка на природе. Они легко демонтируются, помещаются в багажник легкового автомобиля. Самодельные конструкции имеют оригинальный внешний вид. Их несложно изготовить своими руками из металла и подручных средств.

Основные характеристики походного изделия

Создание практичного решения для выездной кухни позволит с удовольствием отдыхать на природе с семьей и друзьями. Популярные чугунные разборные модели уступают самодельным по многим параметрам. Уникальный мангал складной обладает рядом достоинств, обусловленных особенностями его конструкции. В их число входят:

компактность размеров, удобство хранения и перевозки;
небольшой вес;
поддержание оптимального значения температуры за счет хорошего доступа воздуха;
устойчивость, возможность установки на любой поверхности;
предназначенная для комфортного использования высота;
простота эксплуатации и легкость очистки;

высокая температура плавления материала;
прочность изделия и долгий срок службы;
разнообразие вариантов изготовления раскладной конструкции;
оригинальный внешний вид;
дешевизна и доступность.

Продуманный самодельный мангал способен превратиться в настоящий гриль-комплекс. Дополнительная установка нержавеющей решетки расширит возможности изделия до отличного барбекю. Промышленный мангал чугунный имеет больший вес и меньшую функциональность.

Материалы и инструменты для работы

Для изготовления надежного мангала из металла достаточно взять листовую сталь или нержавейку. Толщина материала должна быть не менее 2-3 мм. Более тонкие изделия подвержены быстрой деформации, а если взять лист толще – увеличится их вес. Днище мангала переносного выполняют из нержавейки в 5 мм. Оно наиболее подвержено скорому износу.

Определение перечня необходимого для работы оборудования возможно только после выбора схемы конструкции. В сложенном виде размеры изделия соответствуют небольшому чемоданчику. Он компактно помещается в багажнике автомобиля.

Изготовить разборный мангал своими руками можно при помощи доступных инструментов и расходных материалов. В их число входят:

лист стали;
болгарка, отрезные круги;
уголки из металла;
дрель;
сварочный аппарат, электроды;
ножницы по металлу;
приспособления для точных измерений и разметки;
резьбовые плашки;
элементы крепления.

Обратите внимание: В домашнем арсенале уже есть большая часть требуемого оборудования. Недостающий инструмент можно попросить у друзей или взять напрокат в магазине электротехники.

Построение чертежа разборной модели

Изготовить переносной мангал самостоятельно не составит труда и не займет много времени. Начинают работу с подготовки чертежа на обычном бумажном листе. Это упростит рабочий процесс, повысит качество конечной сборки. Все размеры рассчитываются индивидуально. Учитывают максимальное количество одновременно размещенных шампуров на рабочей поверхности и габариты багажника, где будет перевозиться изделие.

При построении чертежа отмечают параметры стенок, высоту ножек и расстояние между отверстиями под вертела и прорезями в стенках. Оптимальный мангал для шашлыка может иметь следующие технические показатели:

300 мм ширина изделия;
600 мм длина;
150 мм высота бортов;
600 мм габариты ножек.

Данная конструкция рассчитана для 6-ти шампуров длиною в 400 мм. Расстояние между ними – 100 мм. Стандартная высота стенок складных решений составляет 130 мм. При уменьшении данного показателя мясо может подгореть при приготовлении.

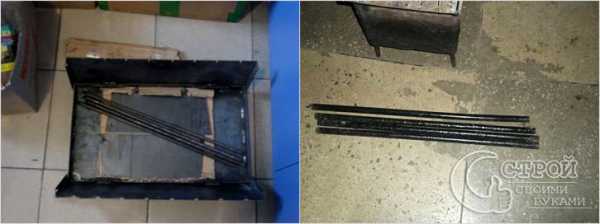

В комплектацию походной модели входят металлическая рама из углов с фиксирующими трубками, дно, 4 ножки, 2 продольных и боковых борта с выступами, колосник. Изготовить практичный мангал своими руками из доступных подручных средств можно всего за несколько часов работы.

Этапы изготовления переносной конструкции

При наличии подробного чертежа сделать мангал хорошего качества не составит труда. Весь процесс делят на несколько основных этапов.

Изготовление базовой подставки в виде функциональной рамы. Для ее создания используются металлические уголки установленного заранее размера. Их сваривают между собой в конструкцию прямоугольной формы. На нее в дальнейшем крепятся ножки и каркас. Она необходима для того, чтобы сделать складной мангал своими руками устойчивым на любой поверхности.
Ножки изделия. Для опор можно взять уже использованные водопроводные трубы. Отрезки диаметром 17-20 мм приваривают к внутренней кромке рамы по краям. Конец, упирающийся в землю, комплектуется специальной заглушкой. Для прочной фиксации ножек к основанию используют штыри или болты.
Днище конструкции. К нижней части основания приваривают прямоугольный стальной лист. По всему его периметру на равном расстоянии просверливают отверстия. Они обеспечивают в зоне нагрева постоянную циркуляцию воздуха.
Бортики. Для их создания используют листовой металл около 2 мм толщиной. Заготовки размечают по размеру основания и разрезают болгаркой. Необходимо по два продольных и боковых бортика. В точках крепления стенок между собой и к раме делаются отверстия (посадочные места).
Колосники. Толстые прутья из арматуры нарезают в соответствии с размерами дна будущего изделия. Их сваривают в виде решетки.

Функциональные мангалы переносные отличаются удобством использования и практичностью. Надежные изделия прослужат длительный срок. По завершению всех этапов создания самодельной конструкции приступают к сборке ее основных элементов.

Сборка готового изделия

Каркас готового изделия соединяют при помощи болтов с основанием. Повысить прочность крепления позволит использование шайб граверов.
Монтаж ножек на основание. На заготовленные трубные опоры надевают отрезки большего диаметра. Применяется резьбовое крепление.
Закрепление бортов между собой и к основе болтовыми соединениями.
Дополнительное раскрепление стен продольными спицами для повышения прочности. Понадобятся гайки типа «барашек».
Комплектация днища колосником.

Разобравшись как сделать разборный мангал можно изготавливать дешевые конструкции с наличием декоративных элементов, ковки и прочих деталей. Самодельные походные складные модели можно усовершенствовать, менять их размеры или использовать свои уникальные технологии. Опытные мастера способны сделать походный мангал своими руками без сварки. При этом используется сборка всех элементов «в паз». На боковых деталях делают несколько выступов буквой «Г».

Особенности длительной эксплуатации самодельного мангала

Использование в работе качественных материалов повышает надежность конструкции. Правильные условия хранения и дальнейшей эксплуатации позволят продлить отменные эксплуатационные свойства модели. Поверхность готового изделия необходимо дополнительно обработать антикоррозийными средствами. Можно применять как покраску металла термостойкими смесями, так и его воронение.

Дополнительные меры защиты позволяют сделать складной мангал устойчивым к различным механическим воздействиям и высокой температуре. Изготовленное из нержавейки походное изделие не нуждается в обработке. Металл обладает необходимыми качествами для длительного использования.

После каждого использования нужно тщательно очищать стенки и дно конструкции от скоплений золы и сажи. Нельзя тушить угли водой, нужно дождаться их полного остывания естественным путем. Обнаруженные дефекты зачищают и обрабатывают краской.

Сделать разборный мангал своими руками сможет даже неопытный мастер. Все инструменты можно найти в любом доме, а подручные материалы доступны по низкой цене в ближайшем металлопрокате. На подготовку и обработку изделия уйдет небольшое количество времени.

omangale.ru

Разборные мангалы: чертежи, фото | Сам Себе Строитель

Как сделать разборный мангал из металла, чертежи, фото, видео.

Разборный компактный мангал — мечта каждого заядлого любителя шашлыков на природе.

Но мангалы, которые есть в продаже, обычно изготовлены из очень тонкого металла, который прогорает уже в первый сезон, а более качественные мангалы продаются по явно завышенной цене.

Поэтому проще изготовить разборный мангал своими руками по уже готовым чертежам.

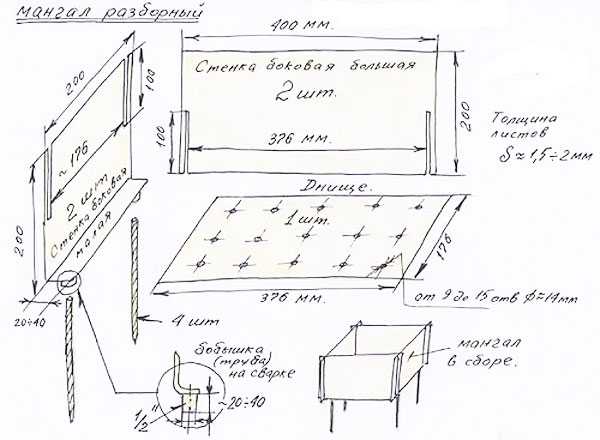

Разборный мангал своими руками: чертежи.

Простой мангал без дополнительных креплений, для его изготовления не требуется сварочный аппарат.

Чертежи мангала.

Какой длины и ширины сделать мангал?

Размеры мангала нужно подбирать индивидуально, на мангале должно помещаться 6 – 10 шампуров с мясом, ширина мангала должна позволять разместить на шампуре около 6 кусков мяса таким образом, чтобы кусочки мяса не касались стенок мангала.

Простой разборный мангал состоит из нескольких частей:

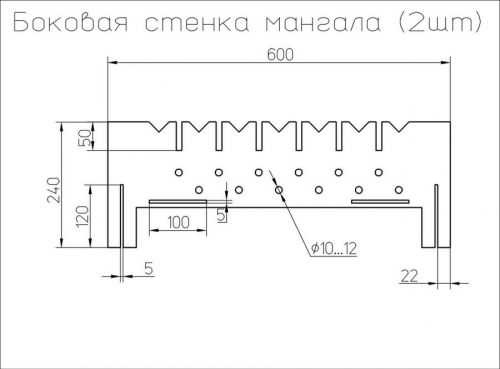

Боковые стенки – 2 шт.
Торцевые стенки с ножками– 2 шт.
Дно.

Материалы:

Лист стали толщиной 3 мм. (Для мангала не рекомендуется использовать металл тоньше 2 — 3 мм, если взять тоньше, то стенки мангала быстро прогорят).
Болгарка, ножовка по металлу.
Дрель.

Изготовление мангала.

Берём лист металла, размечаем на нём по размерам стенки и дно мангала.

Разрезаем металл болгаркой.

Дно можно фиксировать на пазы или сделать на боковых стенках загибы на 10 — 15 мм.

Разрезаем пазы в стенках таким образом, чтобы все части короба плотно стыковались между собой.

На длинных боковых стенках короба также размечаем места под перфорацию (2 – 3 см от дна короба мангала) и сверлим несколько отверстий диаметром 10 – 15 мм.

Соединяем стенки и дно в единый короб.

Ещё несколько чережей разборных мангалов.

Для мангалов с толщиной стенки до 2 мм, желательно использовать только угли, если использовать дрова, то тонкие стенки мангала начнут постепенно прогорать и на долго мангала не хватит, максимум на 1 — 2 сезона.

Мангал должен легко и быстро складываться и раскладываться, в собранном виде мангал должен быть компактен помещаться в небольшую сумку или рюкзак и занимать мало места.

Также обратите внимание на вес собранного мангала, если он будет перевозиться в багажнике автомобиля, то вес не существенен, но для пеших прогулок на природу, тяжёлый мангал будет некомфортно нести в руках.

sam-stroitel.com

Походный переносной мангал своими руками: чертежи и видео

Переносной мангал – необходимая вещь для любителей совмещать активный отдых и приготовление еды на свежем воздухе. Такие конструкции легко собрать, а за счет компактных размеров, мангал просто переносить и транспортировать, поэтому он пользуется популярностью среди туристов, рыбаков, дачников и других любителей шашлыка и гриля.

В продаже имеются готовые варианты портативных жаровен, но не всегда они могут подходить требованиям покупателя относительно цены или материалов изготовления. Поэтому переносные мангалы очень часто делают своими руками из подручных средств. Существует множество вариантов видео, фото и чертежей мангалов для самостоятельной сборки, которые между собой отличаются сложностью схемы и требуют разного уровня владения инструментами (болгаркой, сварочным аппаратом) и навыка работы с металлом.
