Мангал своими руками простой – Самый простой и недорогой мангал своими руками из кирпича – инструкция с фото

Содержание

делаем из веток, камней, пивных банок и т.д. в походных условиях

Мангал – это тот предмет, без которого не обходится ни один выезд на природу или отдых на даче. Любители жаренного есть не только среди мясоедов, но и вегетарианцев. Но то делать, если не было времени купить жаровню или ее благополучно забыли дома. Выход есть всегда: ниже рассказано, какие видов мангалов бывают и как сделать их быстро своими руками.

Вконтакте

Facebook

Мой мир

Ок

Twitter

Pinterest

Варианты простых мангалов

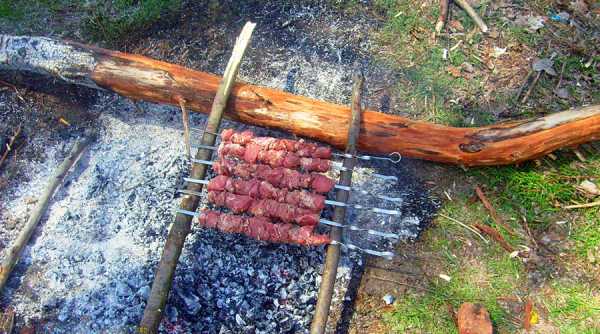

Костер и ветки

Самый простой способ пожарить мясо или овощи – развести костер и над ним соорудить необходимую конструкцию. В зависимости от местонахождения пикника и наличия сподручных средств существует два способа изготовления своими руками.

Если вы находитесь в лесу, парке, то без труда найдете крепкие, прямые ветки, а в бардачке у каждого автомобилиста есть складной ножик. Веточки заготавливают желательно из ивы: тонкие – для шампуров и толстые – для ножек и перекладин.

Для основания берут материал толщиной более 2 см, ветки диаметром в 1 см или чуть меньше – шампура.

  • Высота ножек планируется около 35-40 см, смотрите относительно разводимого костра. Также стоит понимать, что дерево, даже свежее и сырое может воспламенится, поэтому расстояния от очага до стоек выдерживают не менее 13-17 см.
  • Сверху на стойки закрепляют горизонтальный ряд, образуя поперечные перекладины. Подвязать их можно нитками, корой дерева.
  • Если нет возможности подобного соединения, то используют клин. Для этого в стойках большого диаметра делают расщелину, куда втыкают параллельно земле и друг другу ветки меньшего объема. При таком варианте – уже нет необходимости обносить все 4 стороны, достаточно двух основных.

ВАЖНО! Чтобы мангал из веток стоял крепко, а мясо накалывалось свободно, концы веток заостряют при помощи перочинного ножа, делая колья. Стойки вбивают в землю на глубину не менее 4 см.

  • Шампуры заостряют и кладут вдоль длинной стороны. Следите. Чтобы огонь не касался конструкции.

Пивные банки

Находясь на природе, без машины, в компаниях принято брать алкоголь. И всегда найдется несколько уже пустых пивных банок до того, как приступили к приготовлению шашлыка. Именно, они и могут послужить столбами для будущего мангала.

По периметру их прокалывают заостренными заранее ветками, образуя тем самым квадрат или прямоугольник. На последний уже кладутся импровизированные шампура и готовится ароматная еда.

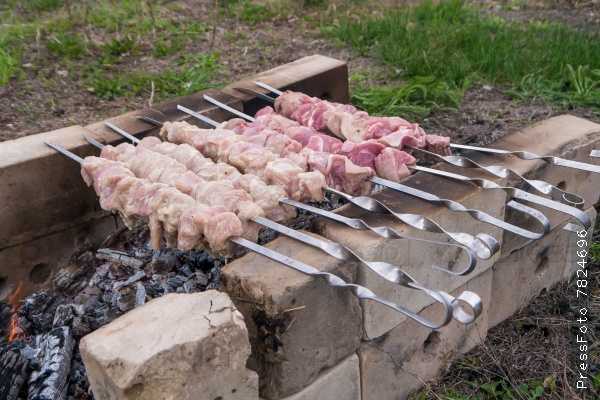

Простой мангал из кирпича

Дачный пикник имеет свои преимущества, так как дает больше вариантов строительства жаровни. Излюбленный метод особенно начинающих садоводов – это мангал из кирпичей. Его сооружают, как временный объект или уже добротном на постоянном месте.

1. Быстрый вариант

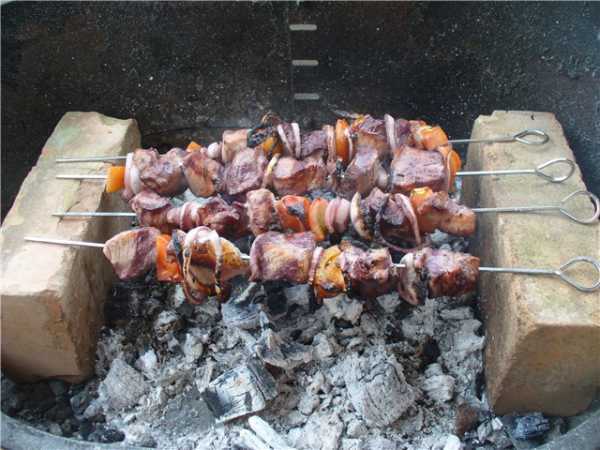

Кирпичи складываются двумя рядами, параллельно друг другу. Как правило, для оптимальной высоты размещения шампуров хватает 4-6 штук. Для обеспечения безопасности, многие дачники сооружаются импровизированный мангал по периметру кострища со всех четырех сторон.

2. Основательный

Если предыдущая конструкция кажется совсем не надежной, то кирпичи сажают на раствор. В этом случае есть возможность сэкономить материал. Так как цемент схватывается быстро, то кирпичи устанавливают уже торцов друг на друга, тем самым набирая высоту меньшим количеством.

ВАЖНО! При стационарной постройке из кирпича, внизу под место костра прокладывают лист железа. Это делается с целью предотвращения выгорания земли и обеспечение пожаробезопасности.

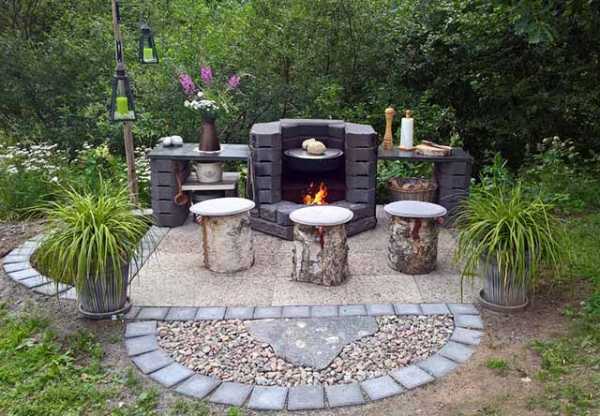

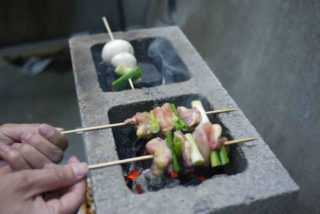

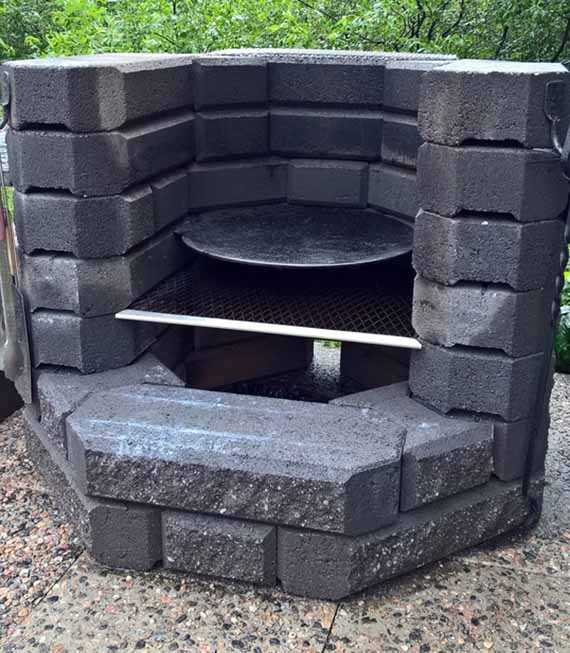

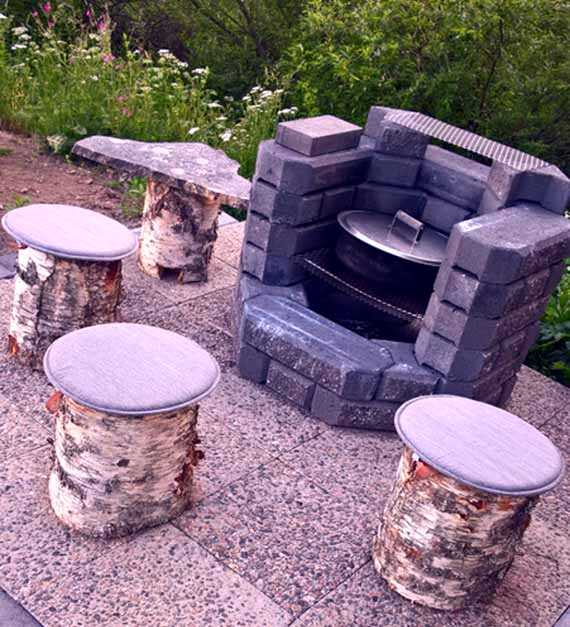

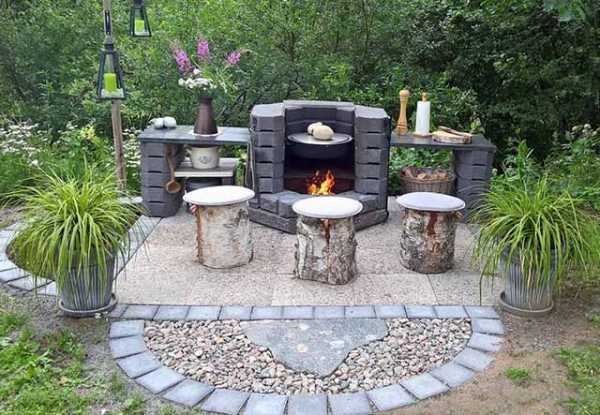

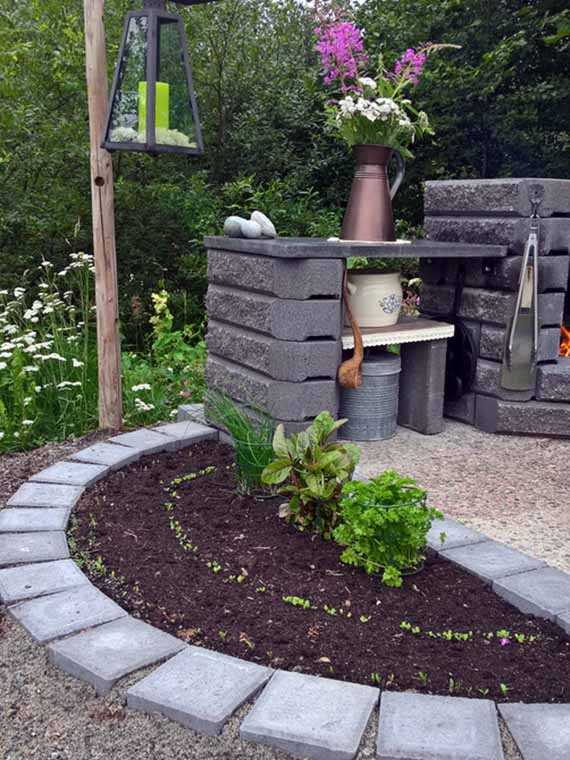

Газобетонные блоки

Строительство мангала из газобетонных блоков аналогично возведению из кирпича. Также просто и быстро поднимается конструкция в высоту и осуществляется приготовление.

Есть умельцы. Которые обкладывают блоками конструкцию с плитой. Вариант малоэффективный и сложный в исполнении.

На бочке

У какого дачника нет бочки на участке. В нее собирают воду для полива, подставляют под водостоки, разводят удобрения и прочее. Но что делать, если старая железная емкость уже в ржавчине и не пригодна для целевого использования? Ответ очевиден – сделайте мангал.

  • Для удобства бочку можно разрезать наполовину, чтобы использовать меньший огонь, или оставить такой же высоты для комфортного приготовления мяса стоя.
  • Будущий мангал прикапывают в землю для большей жесткости, а внутрь засыпают дерево, остатки растений и прочее.
  • Когда все прогорит и останется небольшой огонек – ставят шампура и начинают готовить. Жар идет вверх, целенаправленно. Из-за особенностей нагрева, еда готовится быстрее. Поэтому чаще поворачивайте решетку или шампура и следите за часами.
  • При прогорании бочки – ее либо подрезают до крепкого, неизменного места, либо оставляют как есть, но следят, чтобы пламя не поднималось выше прогалин.

ВАЖНО! Не кидайте в бочку старую одежду, пленку или другие синтетические материалы. Если вы используете ее для сжигания хлама, то вытрясите сначала химическую золу, засыпьте природный материал и только потом приступайте к жарке.

Второй вариант изготовления конструкции из бочки – это вырыть яму соразмерную с габаритами емкости и опустить ее туда.

Тем самым получится готовый конструктив, который не отдает тепло и не обрушается. Аналогичным образом сверху кладутся шампура.

Бревна, камни

Как на даче, так и в лесу найдутся большие бревна и не менее большие камни. Из камней делается своеобразный круг, тем самым ограничивая пространство огню, а бревна дополнительно располагают по двум сторонам, чтобы размещать на них шампура.

Зачастую столкнувшись с проблемой: срочно сделать мангал, люди не используют вышеперечисленные способы в чистом виде. Как правило происходит микс из того, что есть под рукой. Так камнями обкладывают костер и при изготовлении конструкции из веток и других горючих материалов. А вместо живого костра приспосабливают вариант с плитой.

Преимущества в отличие от стандартного мангала

  1. При строительстве используется подручный материал, поэтому существенно экономите бюджет, оберегая природу.
  2. Простой мангал можно собрать в любом месте человеку даже с нулевым уровнем подготовленности, но с фантазией и сноровкой.
  3. Нет необходимости нести дополнительную тяжесть. Это актуально, если вы планируете пикник без машины.
  4. Жаровня собственными руками всегда делается оптимальных, подходящих габаритов, поэтому мясо не подгорит, а сделается сочным и ароматным.

Недостатки

Из недостатков выделим то, что даже простой мангал требует смекалки и наличия элементарных инструментов. Если на прогулку выбралась женская компания, то соорудить мангал из подручных средств может быть и проблематично.

Как видите, сделать мангал собственными руками из того, что находится рядом весьма просто и быстро. Для этого не нужны особенные навыки и умения. Зато вы всегда можете удивить гостей оригинальным способом подачи блюда.

villadacha.ru

пошаговая инструкция + 50 фото

Как сделать мангал барбекю на даче быстро и недорого? Предлагаем проекты мангалов, печей и барбекю, которые вы можете сделать своими руками буквально из подручных материалов. Надеемся, что фото этих самодельных мангалов воодушевят вас на собственную оригинальную идею из тех материалов, которые наверняка есть у вас в запасе на даче.

Мангалы из металла своими руками.

Металл от бочек, барабанов стиральных машин, газовых баллонов вполне может стать основой для мангала  на даче.

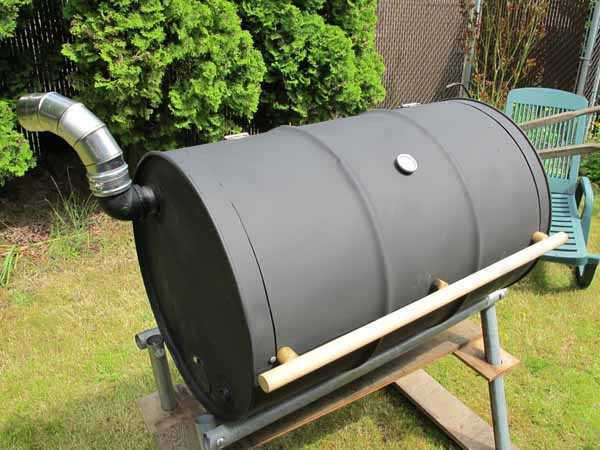

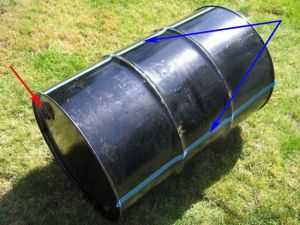

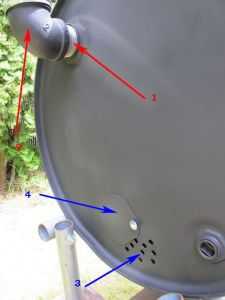

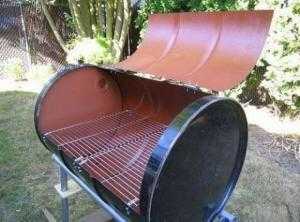

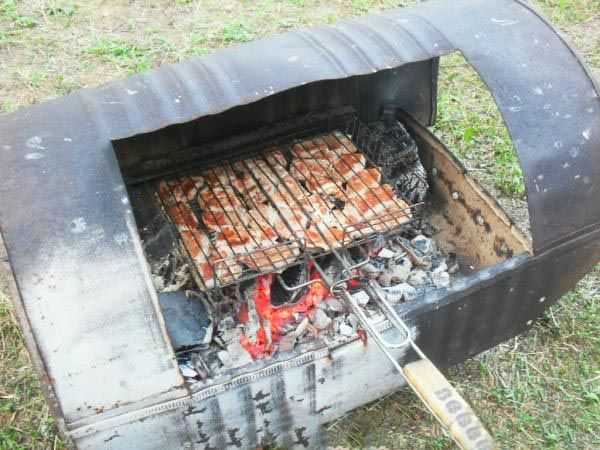

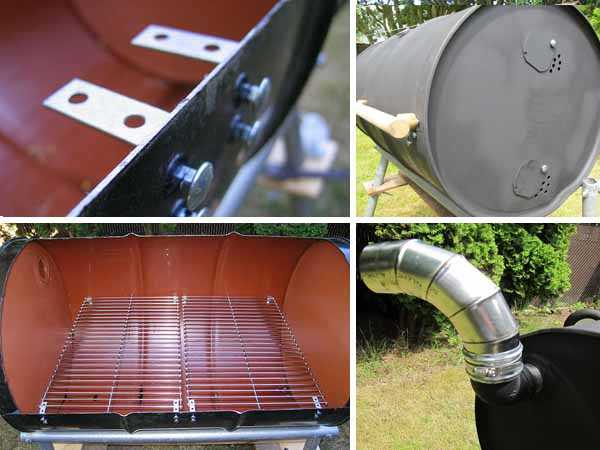

Мангал барбекю из металлической бочки своими руками.

Старая металлическая бочка — главный претендент на переделку под барбекю или мангал. Она даже по своей форме похоже на классическое барбекю.

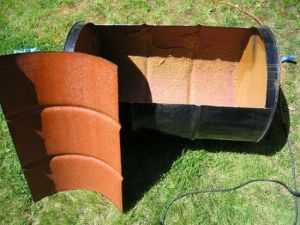

Отрезаем примерно четвертую часть боковой поверхности бочки — это будет наша крышка. Для барбекю нам нужна основа — делаем ее из четырех металлических труб на деревянных распорках.

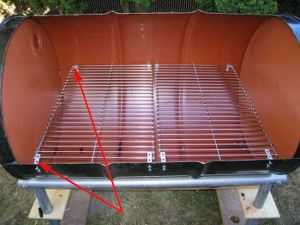

Внутри бочки устанавливаем решетки для гриля, делаем вентиляционную трубу и отверстия для воздуха.

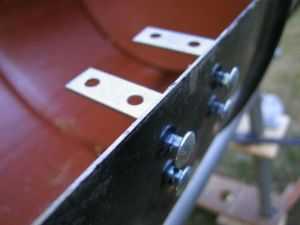

Крышку барбекю крепим к бочке на двух неразъемных металлических петлях. Устанавливаем термометр и крепим деревянную ручку.

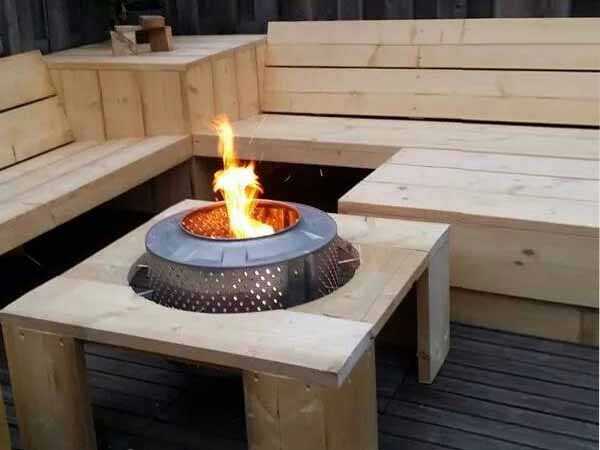

Мангал из барабана стиральной машинки.

Барабан стиральной машинки сделан из металла отличного качества и из него получится отличный мангал.

Для лучше тяги барабан лучше разрезать пополам и сложить как показано на нижнем фото.

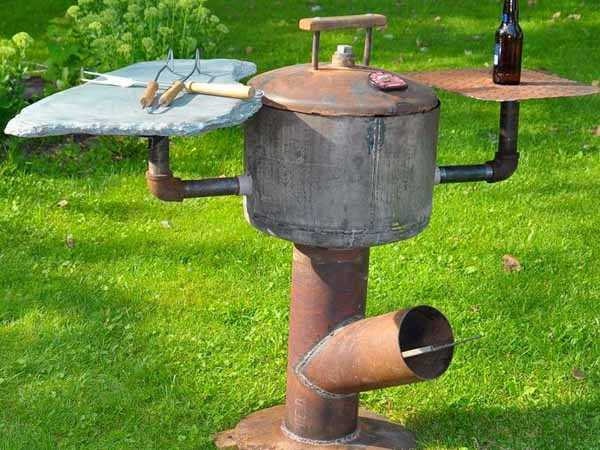

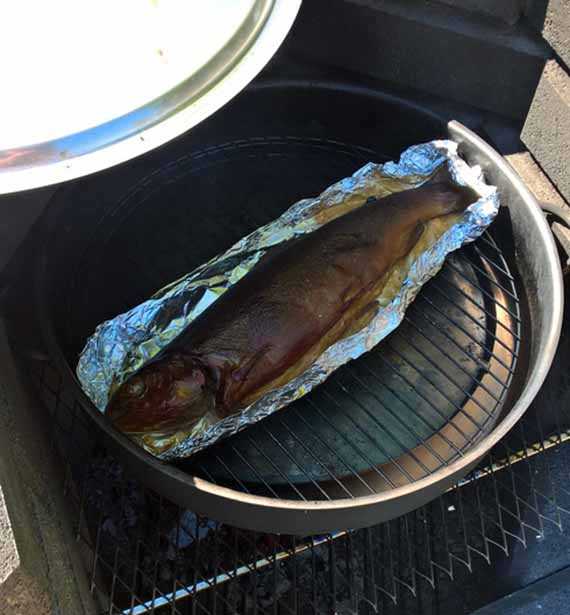

Мангал печь своими руками из металлического бака водонагревателя.

Этот оригинальный проект мангала сочетает в себе мангал с печкой.

Бак старого водонагревателя будет служить основой мангала, а металлические трубы — топкой.

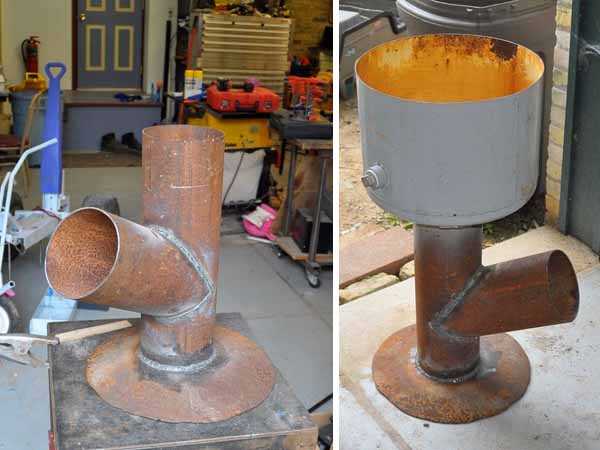

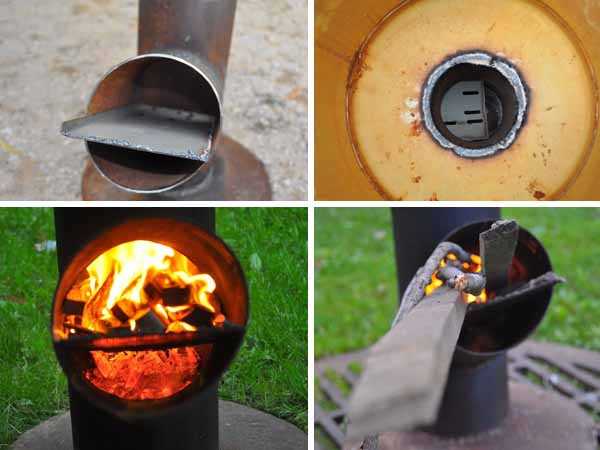

Фактически мы сначала делаем ракетную печь на дровах: свариваем трубы, привариваем наш бак.

Для хорошей тяги мы должны предусмотреть для печки мангала такую важную деталь как на нижнем фото.

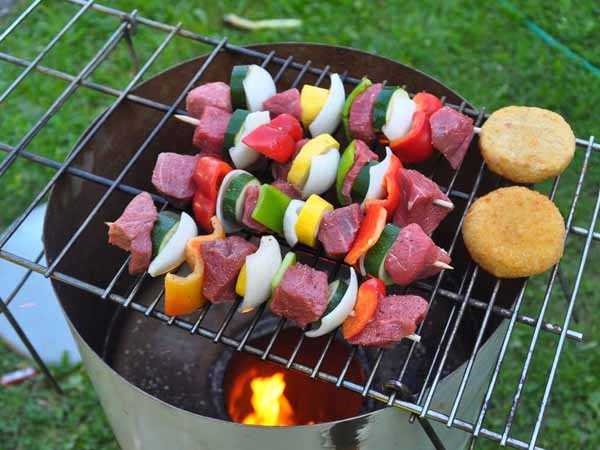

Теперь на даче у нас есть универсальный мангал как для любимых шашлыков.

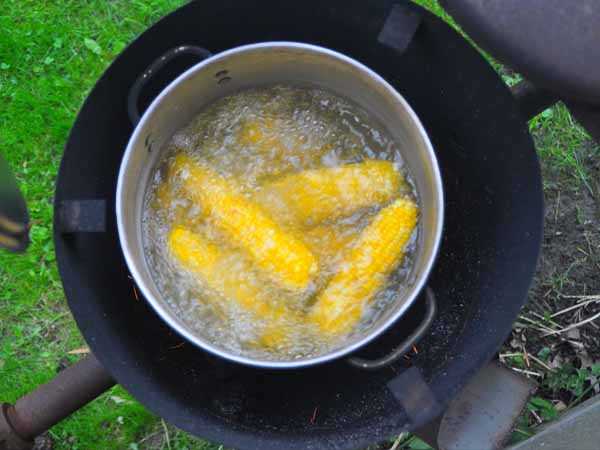

Так и для варки всяких вкусностей.

Такой мангал хорошо поддерживает нужную температуру и мясо получается сочным. Ну, а ароматным оно будет от вида ваших дров.

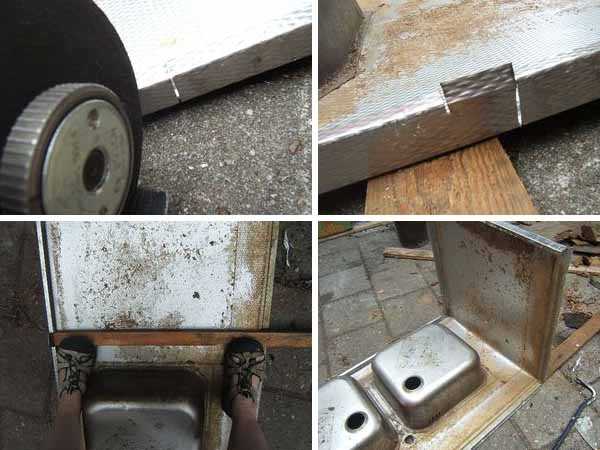

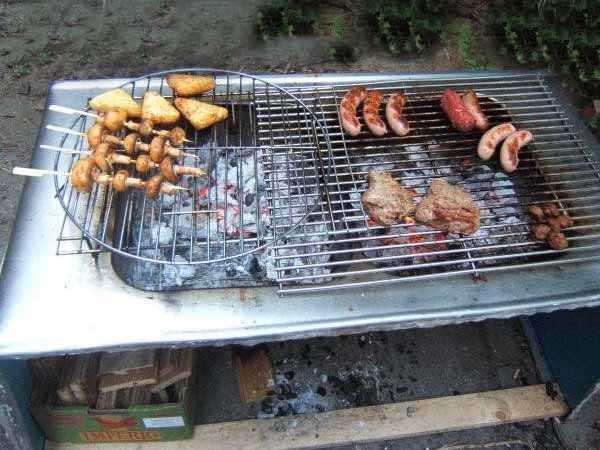

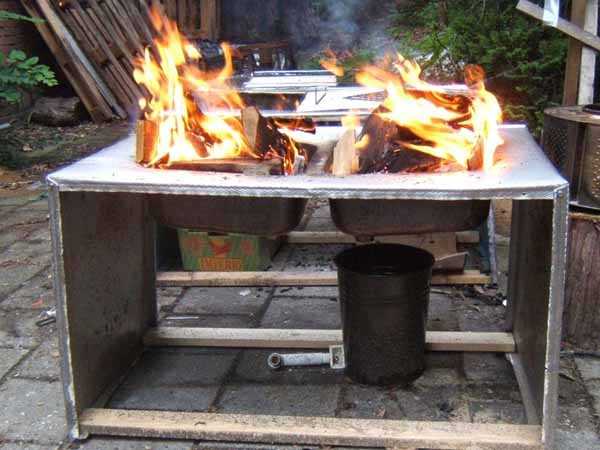

Мангал  из металлической раковины.

Делаете ремонт и меняете раковину? Отлично! Из старой сделаем мангал своими руками.

Убираем из раковины все детали, фитинги, оставляя только металл.

Т.к. у нас раковина с металлической столешницей и нам надо ее согнуть, надрезаем метал болгаркой и при помощи металлической рейки и собственных рук, сгибаем ее под углом 90 градусов.

Для жесткости конструкции делаем деревянные распорки в нижней части. Вот такой получился быстрый мангал своими руками.

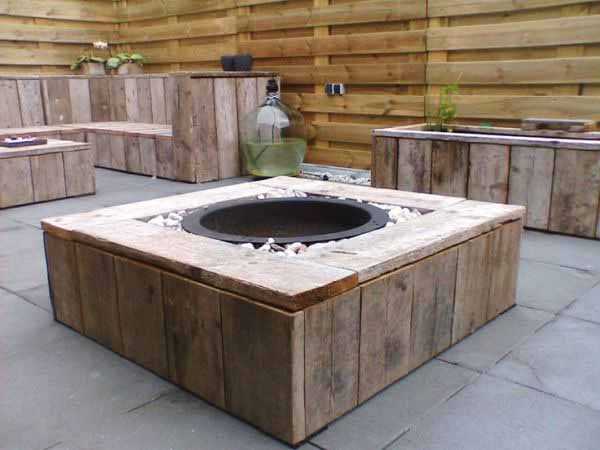

Как сделать мангал барбекю своими руками из паллет.

Деревянные поддоны могут стать отличным столом под мангал.

Для того, чтобы таким мангалом было удобнее пользоваться, столешницу лучше зашить полностью.

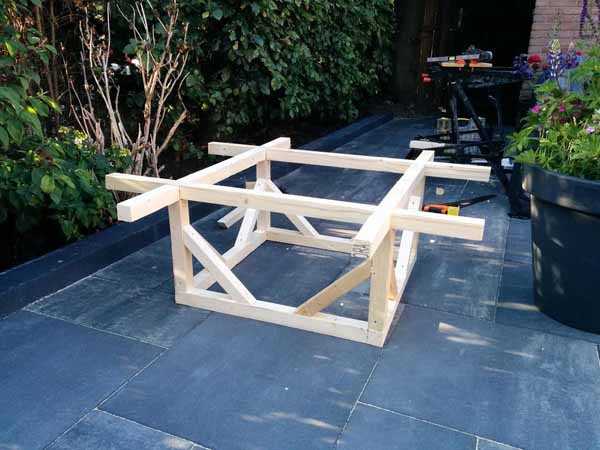

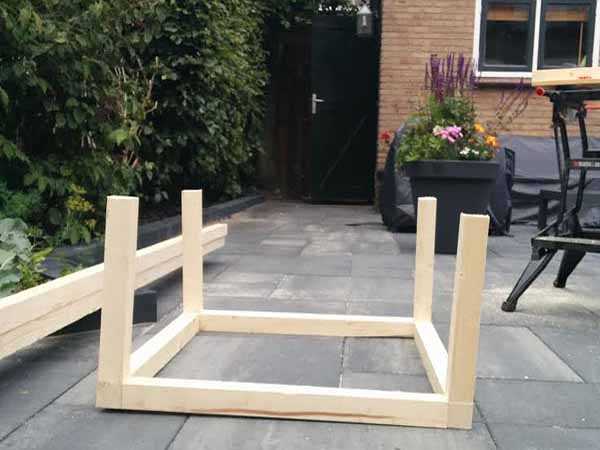

Как делаем мангал — сначала собираем простой каркас.

Затем добавляем основание под столешницу.

Делаем полочку под саму чашу мангала или барбекю  и зашиваем столешницу.

Для пожаробезопасности расстояние между металлической частью и мангала и деревянным столом перекладываем гравием.

Можно использовать такую конструкцию как для обычного мангала , так и для газового мангала.  Для замены газового баллона нужно предусмотреть открывающуюся дверцу в основании мангала.

Как дополнительный вариант чашу мангала можно устанавливать прямо на стол, защитив эту часть стола пожаробезопасными материалами, например, камнем.

Или обшить эту часть стола металлом.

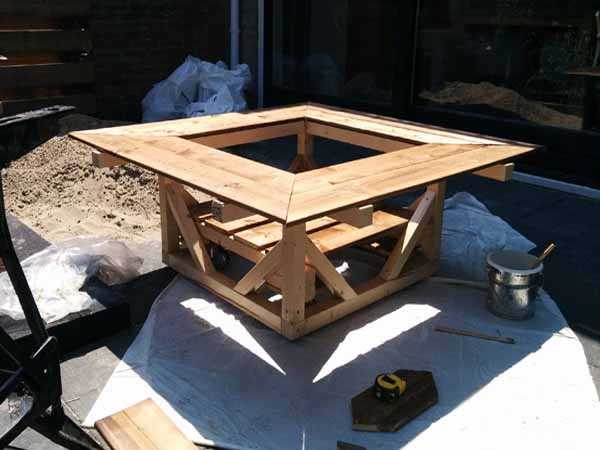

Мангал со столом своими руками.

Если вы любите, когда мангал располагается повыше, то есть простой способ сделать удобный мангал барбекю прямо на столе.

Для этого мы можем взять старый стол и вырезать в нем отверстие по размеру мангала. Мангал будет держатся в столе на своих кромках. Для защиты деревянных краев отверстия их лучше защитить фольгой или металлом.

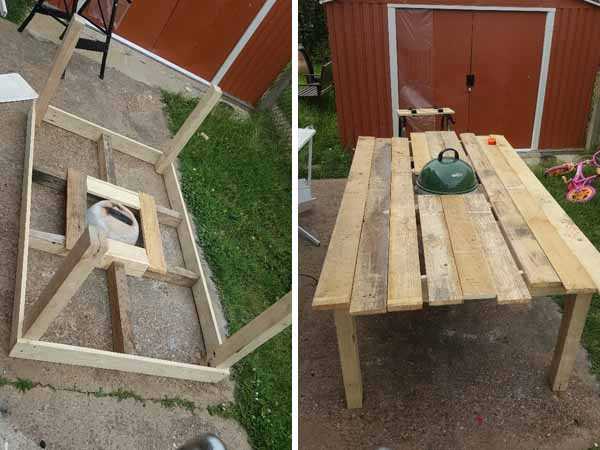

Нет старого стола? Так сделаем его сами.

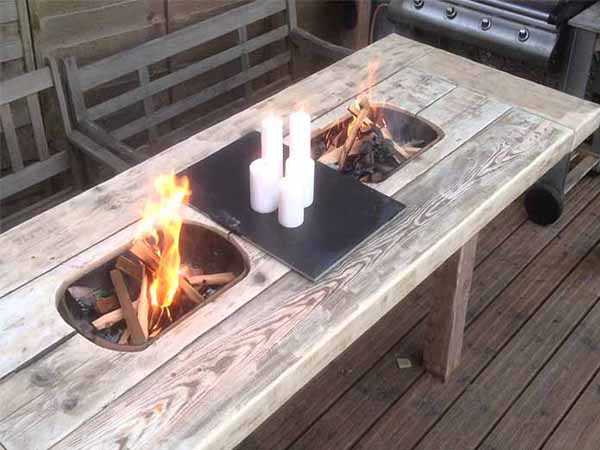

Для большой компании можно сделать стол сразу с двумя барбекюшницами.

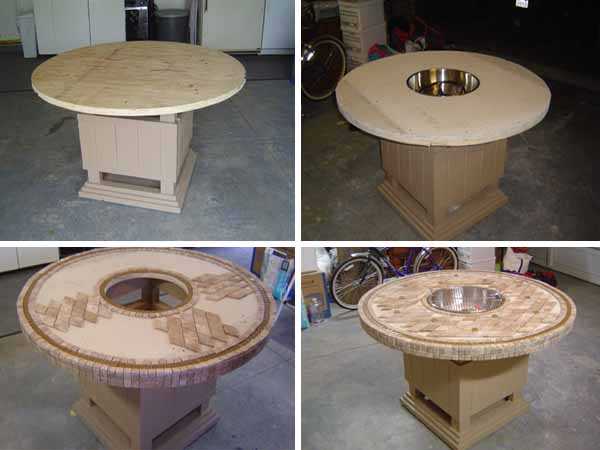

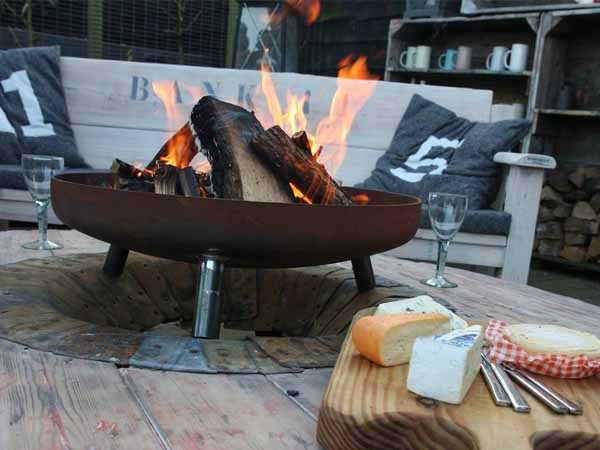

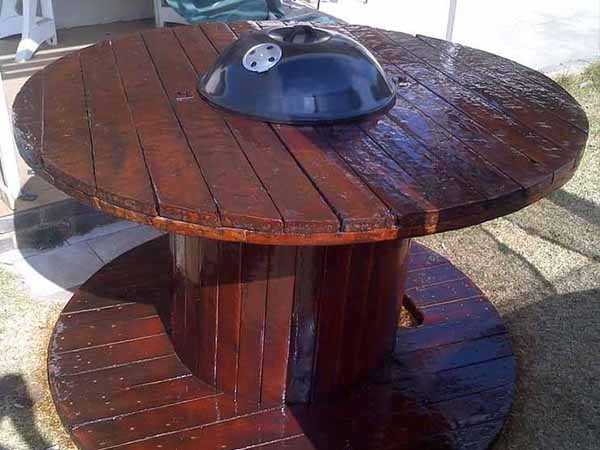

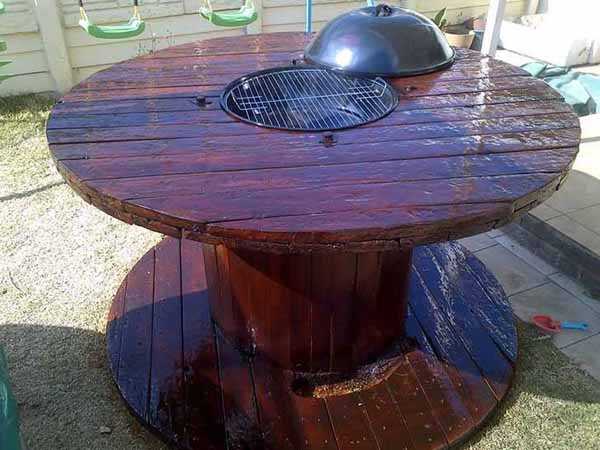

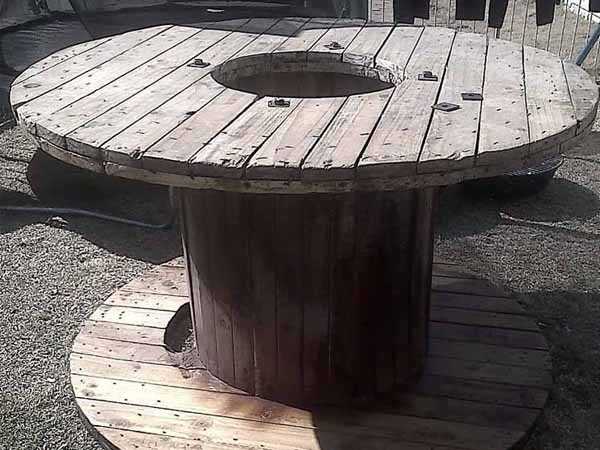

А вот вариант мангала барбекю для счастливых обладателей деревянной катушки от электрокабеля.

Катушку почистили, сделали отверстие по размерам барбекю. Если барбкю на газу, в основании сделали доступ для газового баллона.

Наш мангал барбекю готов к приему гостей!

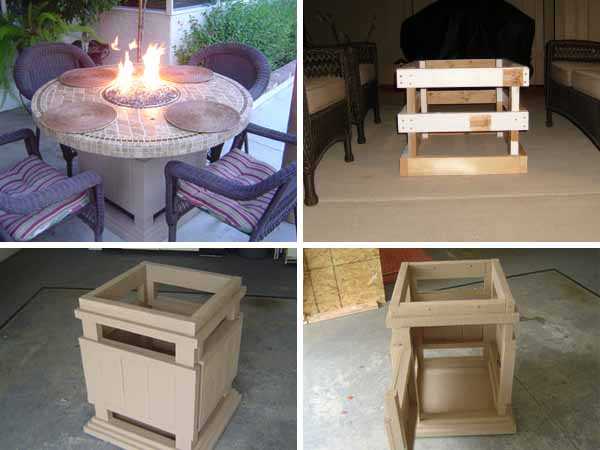

Проект газового мангала барбекю со столешницей.

Продолжим для тех, кто еще с нами.  Для газового мангала удобнее сразу делать конструкцию, которая предусматривает удобный доступ к баллону.

Для того, чтобы не переживать за сохранность столешницы можно деревянную плиту столешницы выложить плиткой.
Совет: для кладки плитки на столешницу используйте специальный монтажный клей типа LACRYCIL, он обеспечивает необходимую прочность кладки на деревянных поверхностях.

Мангалы барбекю фото

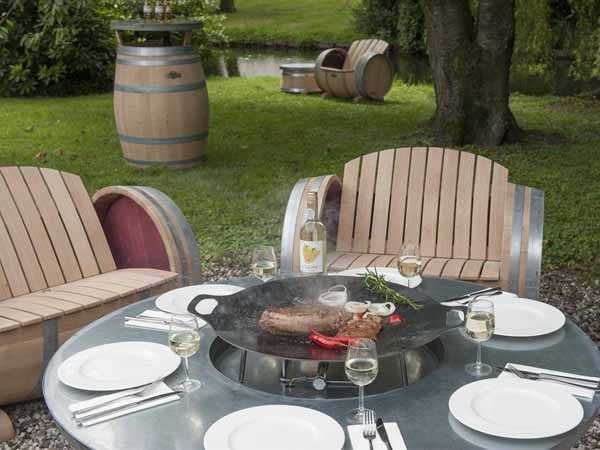

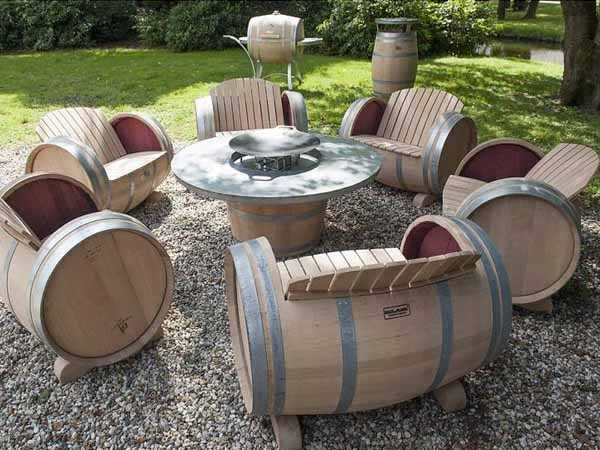

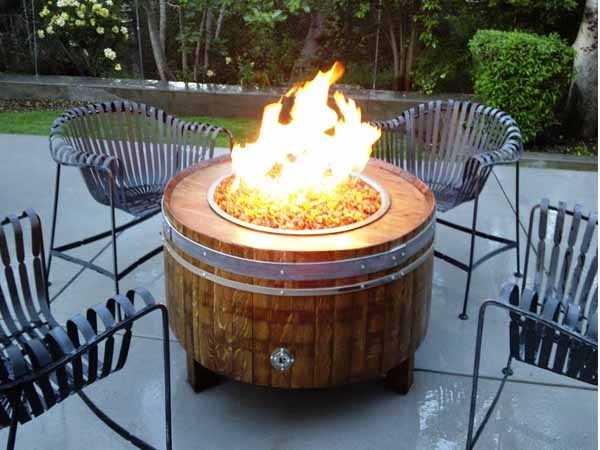

Красивые мангалы барбекю из деревянных бочек.

Деревянные бочки в умелых руках превращаются и в садовую мебель, и в барбекю, и в мангал, и в бар.

Это скорее модная стилизация под вторичное использование. Трудно представить, что у кого-то может быть столько ненужных бочек.

Но выглядит душевно.

Интересная конструкция, когда металлическая столешница с мангалом (фото выше) устанавливается на этот маленький стол (фото внизу).

При желании, можно и самим стилизовать мангал под бочку, обшив внизу столешницу деревянными рейками и добавив декоративные металлические полоски.

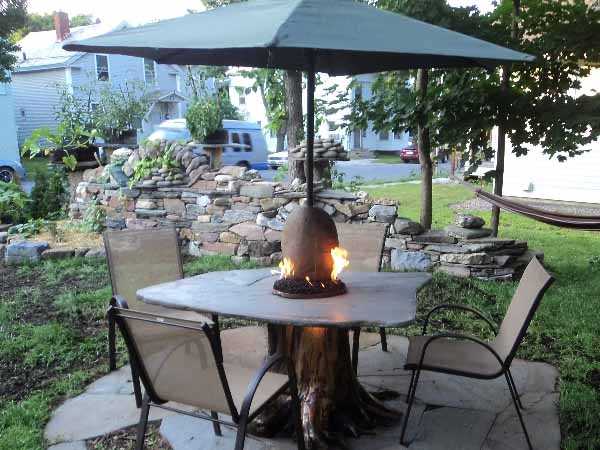

Оригинальный мангал фото.

Как мы поняли, не только кирпич, но и дерево может стать основой для мангала.

Причем дерево в прямом смысле.

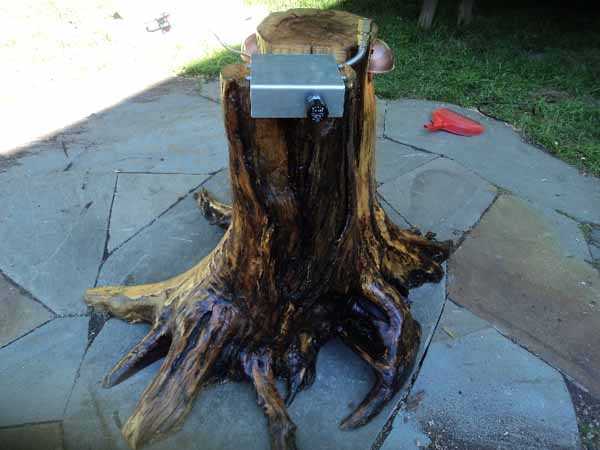

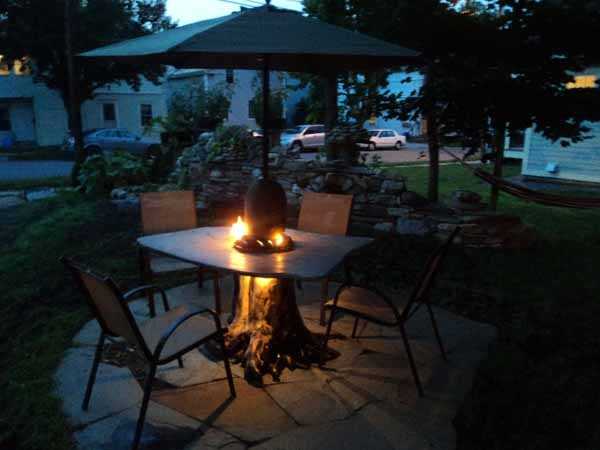

Этот пенек служит основой для газового мангала. Если это цементное яйцо на столе служит только для крепления зонта, то с зонтом стоило бы проститься.

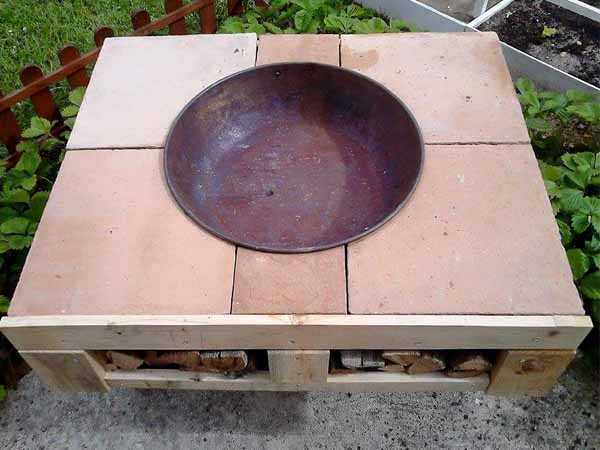

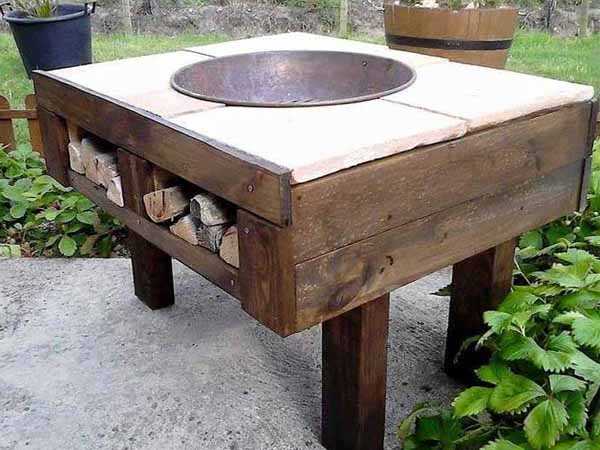

Самый простой мангал барбекю своими руками для беседки.

Чем хорош деревянный стол под мангал тем, что он легкий и мангал можно передвигать  — в сад, в беседку, на террасу.

Основой такого простого мангала может стать старый стол или поддон, в качестве чаши — старая глубокая сковорода, и остатки плитки для столешницы.

Тут же найдется место и для дров.

Или можно сделать ту же конструкцию на колесиках.

Все интересные конструкции мангалов, печей и барбекю, которые вы видели,  сделаны с учетом того, что есть под рукой. Это не только минимизирует затраты, но и стимулирует новые оригинальные решения и проекты. Поверьте, на вашей даче, есть тоже что-то удивительно подходящее для красивого мангала барбекю своими руками. Действуйте!

idealsad.com

чертежи, фото, как сделать самый простой проект, кладка пошагово

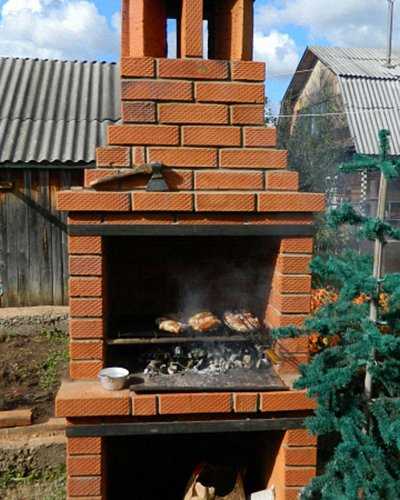

Кирпичный мангал для шашлыка — стационарная постройка, где готовят шашлык, овощи, рыбу и другую еду на открытом воздухе. Готовка происходит с помощью горячего дыма и жара, идущего от открытого огня.

В отличие от разборных металлических конструкций, кирпичный мангал — основательное сооружение, использующееся годами. Он может служить альтернативой печки и коптильни. На загородном участке он еще и может являться оригинальным украшением территории.

Мы расскажем, как строятся мангалы из кирпича своими руками (чертежи, фото, порядовки в конце статьи).

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Как сделать мангал из кирпича на даче

Решили построить уличный мангал из кирпича своими руками? Фото конструкций мангалов, схем, порядовок огромное количество. Как выбрать подходящий вариант?

Бывают самодельные мангалы из кирпича с крышей и без. Садовый мангал без крыши представляет собой жаровню различной высоты.

Простая конструкция, не требующая особых затрат и усилий при постройке, но во время дождя воспользоваться мангалом не получится.

Наличие крыши подразумевает наличие дымохода, который от осадков закрывают козырьком. Такой мангал по виду напоминает камин.

Закрытые мангалы — это основательные уличные конструкции, нередко их комплектуют дополнительными элементами. Это может быть решетка для гриля, печь-духовка, казан. Мангал с местом для казана можно использовать для приготовления плова или чтобы разогревать еду. Если казан убрать — остается полноценная жаровня. Если же отверстие для казана закрыть кольцами, на них можно ставить любую посуду,

ogon.guru

Барбекю своими руками - от простейших до стационарных

Загородный отдых в воскресные дни в большинстве случаев ассоциируется с приготовлением очень вкусных мясных, рыбных и овощных блюд на раскаленных углях. Безусловно, всегда можно на скорую руку организовать небольшой мангал, даже попросту выкопав в земле углубление и придумав какие-нибудь перекладины для сетки или шампуров. Но, согласитесь, все же намного качественнее и вкуснее, с меньшим расходом топлива продукты будут приготовлены, в случае использования специальных конструкций – мангала, гриля или барбекю.

Барбекю своими руками

Барбекю своими руками

Владельцам загородных участков вообще, наверное, грех не иметь в своём распоряжении подобных приспособлений, стационарным или переносных. В магазинах представлен достаточно широкий выбор таких устройств, сваренных из металла. Однако, если хозяин участка имеет хотя бы начальные навыки в проведении строительных работ или в обработке и сварке металла, наверное, для него не представит особо большой проблемы соорудить барбекю своими руками, той или иной степени сложности.

Содержание статьи

Что скрывается под словом «барбекю»?

Прежде всего, необходимо разобраться, что мы должны получить, если поставлена цель создать именно барбекю.

Этимология этого названия не совсем однозначная – существует несколько версий его происхождения. Самым правдоподобным кажется вариант, связывающий его с древнегреческим, а затем латинским словом «barbarus», что означало пришлого, чужеземца, чуждого культуре. В нашем языке слово постепенно трансформировалось в «варвара».

Возможно, слово "барбекю" пошло от "варварского" приготовления пищи в очагах и на кострах

Возможно, слово «барбекю» пошло от «варварского» приготовления пищи в очагах и на кострах

Возможно, способ приготовления пищи этих самых полудиких кочевых племен – варваров – на открытых кострах или в каменных пещерных очагах, и лег в основу устоявшегося названия. Но, согласитесь, что этот «варварский» способ всем нам очень и очень нравится!

Как сделать барбекюРешили построить печь барбекю?

Рекомендуем Вам ознакомиться со свежей статьей на нашем портале — как сделать мангал.

Но перед тем, как перейти к статье про барбекю, обязательно прочитайте, как класть кирпич — здесь.

Кроме этого отличным решением является тандыр! Про строительство тандыра своими руками читайте также на нашем портале.

Но сразу возникает вопрос – встречается немало рецептов приготовления блюд на мангале, на гриле или по кулинарной технологии барбекю. В чем разница, в чем та тонкость, которая отличает одно от другого?

По большому счету, разница невелика, но все же она есть.

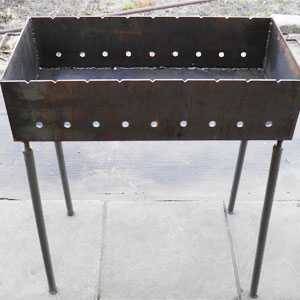

  • Обычный мангал, как правило, представляет собой какое-то металлическое или кирпичное вместилище для углей (короб, ящик и т.п.), поверх которого ложатся шампура или устанавливается решетка, на которую выкладываются продукты. Высота установки при этом никак не регулируется – поставкой всегда является верхний обрез самого мангала. Сверху приготавливаемые продукты свободно продуваются воздухом, для которого не создаётся никаких преград. В самом ящике проделаны отверстия для поддува воздуха, необходимого для горения дров и последующего тления углей.  Никакой дополнительной тяги в мангале в принципе не создают – в процессе приготовления участвует только передающийся прямым тепловым излучением жар, который тут же рассеивается выше уровня шампуров или решетки.
Самый простой в "семействе" - обычный мангал

Самый простой в «семействе» — обычный мангал

Это, как видно, самое простое из перечисленных устройств. Приготовление мяса на нем требует определенной сноровки, так как жар поступает только снизу, и важно не передержать, не пересушить сторону продуктов, обращенную к огню.

  • Гриль также предполагает готовку на углях, но принцип здесь иной – важен закрытый объем, в котором проходит процесс. Мясные продукты могут также быть нанизаны на шампуры или выложены на сетку над набравшими жар тлеющими углями, но затем гриль обязательно закрывается крышкой.
Гриль предполагает наличие крышки, то есть закрытое со всех сторон пространство для приготовления продуктов

Гриль предполагает наличие крышки, то есть закрытое со всех сторон пространство для приготовления продуктов

Горячий воздух в замкнутом объеме распространяется более равномерно, и процесс обжарки происходит одновременно со всех сторон. Безусловно, для горения требуются каналы поступления воздуха и выходы дыма¸ поэтому грили часто дополняются небольшой трубой.

  • А вот жаровня-барбекю занимает некоторое промежуточное положение между обычным мангалом и грилем, и наиболее приближена к «пещерным», «варварским» условиям приготовления мяса. Она напоминает очаг с одной открытой лицевой стороной.



Для барбекю необходим или закрытый с трех сторон очаг ...

Для барбекю необходим или закрытый с трех сторон очаг …

Другой вариант – когда вокруг решетки барбекю обязательно наличествует бортик, стенка, которая не дает сразу жару расходиться по сторонам от малейшего ветерка.

... или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

… или же решетка окружена стенкой-бортиком, задерживающим жар на некоторой высоте от обжариваемых продуктов

Стенки этого бортика или очага тоже нагреваются и участвуют в процессе приготовления. Получается своеобразная тепловая подушка, которая обволакивает продукт снизу и с краев, а в случае с очаговым типом барбекю – еще и в какой-то степени сверху. Понятно, что в таких условиях мясо готовится быстрее, и намного меньше риск, чем на мангале его пересушить или даже пережечь одну из сторон. Как правило, на всех барбекю продумывается та или иная возможность регулировки высоты решетки над углями.

Искусственную тягу в барбекю не создают – чем медленнее перемещается горячий воздух – тем лучше. В барбекю очагового типа, конечно, без организации отвода дыма не обойтись, но труба не должна быть высокой – обычно от уровня жаровни до верхнего оголовка – не более полутора метров.

Честно говоря, все эти три кулинарных приспособления настолько «родственны» между собой, что очень часто легко и просто трансформируются одно в другое. Например, установленная или подвешенная ниже уровня стенок мангала решетка тут же преобразует его в барбекю. А если на барбекю закрыть крышку или прикрыть дверцу очага, то, соответственно, можно готовить по гриль-технологии.

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Мангал, барбекю и гриль очень часто легко трансформируются от одного типа к другому

Возможно, со стороны читателя последуют возражения против такой градации приспособлений для приготовления пищи на открытом огне и углях, так как разнообразных мнений в интернете на этот счет выражено очень много. Тем не менее, далее в статье будут рассматриваться те варианты изготовления или строительства жаровни-барбекю, которые подходят по критериям, описанным выше.

Цены на барбекю Forester

барбекю Forester

Рассматриваться варианты будут в последовательности от простых к сложным, от временных к переносным жаровням, и далее – к стационарным комплексам.

Беседка своими рукамиБарбекю почти готово? А беседки еще нет?

Узнайте подробную информацию про строительство беседки своими руками.

Но перед строительством беседки обязательно ознакомьтесь с информацией по строительству фундамента для беседки — здесь.

Простейшая жаровня-барбекю за десять минут

Этот вариант доступен буквально всем, даже людям, совершенно не владеющим строительными навыками. Сам по себе способ возведения подобной жаровни-барбекю во многом напоминает детскую игру в кубики.

Для работы понадобится:

— Около сотни кирпичей (поз. 1). Их количество может быть и меньшим – все зависит от высоты будущего «сооружения».

— Металлический лист (поз. 2) и решетка (поз. 3). Размер этих элементов должен быть примерно равным. По сути, их длина и ширина предопределят и величину жаровни.

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Схема простейшей жаровни-барбекю, которую можно выложить буквально за несколько минут

Кладка будет проводиться «на сухую», то есть никакого строительного раствора не понадобится.

  • Для сооружения необходимо подготовить ровную и твердую площадку, так, чтобы она была пожаробезопасной. Например, вполне можно выкладывать жаровню на утрамбованном грунтовом участке, очищенном от сухой травы.
  • На готовой площадке выкладывается окружность из положенных плашмя кирпичей, с оставлением просветов между ними порядка 50 мм для свободного прохождения воздуха снизу. Сразу стоит сопоставить диаметр выкладываемой окружности с размерами листа и решётки —  эти металлические элементы должны полностью ее перекрывать получающийся «колодец». На приведенной схеме в кладке одного ряда задействовано 12 кирпичей.
  • Подобным же образом аккуратно укладываются еще четыре ряда, каждый со смещение, чтобы кладка была «в перевязку».
  • Поверх пятого ряда укладывается металлический лист. Толщина его должна быть не менее 2 ÷ 3 мм, так как именно на нем будет разводиться огонь, гореть дрова и тлеть угли.
  • Следующие два ряда кирпичей создадут своеобразный очаг. Принцип кладки здесь сохраняется таким же, как и снизу, но есть и одна особенность – с лицевой стороны не докладывается один кирпич снизу и, соответственно, два во втором ряду (поз. 4). Этот проем станет топочным окошком, через которое будет осуществляться загрузка и розжиг дров, ворошение углей.
  • Следующим шагом на кирпичный «колодец» укладывается металлическая решетка, на которой и будут размещаться обжариваемые продукты.
  • Поверх решетки укладывается еще два ряда кирпичей. При этом просветов между ними оставлять не следует – вокруг жаровни должен образоваться сплошной бортик, чтобы был реализован «принцип барбекю». Допустимо также в лицевой части оставить небольшой проем, для удобства манипулирования лопаткой или щипцами во время переворачивания обжариваемых продуктов.

Подобную жаровню можно оставить на площадке на летний период, но если есть опасения, что кирпичи и металлические части могут попросту «увести» в отсутствие хозяев, то совсем не сложно ее разобрать, чтобы закрыть материалы в подсобном помещении. При необходимости соорудить вновь барбекю не составит труда и не займет много времени.

Металлические жаровни-барбекю из подручных материалов

Если хозяин дома имеет хорошие навыки в обработке и сварке металла, то очень хорошим вариантом может стать переносная модель барбекю. Задача еще больше упростится в том случае, когда имеются старые ненужные металлические бочки или газовые баллоны.

В принципе, можно обойтись даже и без сварки – именно о таком варианте и пойдет речь. Картинки в левом столбце таблицы можно рассмотреть подробнее, увеличив их кликом мышки.

ИзображениеОписание

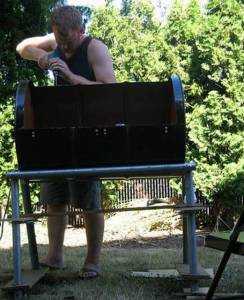

Берется обычная стандартная металлическая бочка в хорошем состоянии. Важно, чтобы перед этим в ней не хранились легко возгораемые продукты (например, бензин).
На бочке сразу делается внешняя разметка – две параллельные линии между дном и крышкой. Участок, который будет вырезаться, должен составлять примерно ⅓ поверхности. На рисунке показана разметка, выполненная двумя полосами изоленты (синие стрелки).
Обратите внимание на расположение заливной горловины бочки – практически на уровне дальней линии разметки, с небольшим смещением назад (красная стрелка). Это важно, так как горловина будет затем использована для дымохода.
Поперечные линии реза намечаются примерно в 50 мм от отбортовочных соединений крышки и днища, и должны идти строго параллельно им. Затем с помощью «болгарки» вырезается намеченное окно.
Очень важно произвести резы максимально ровно и аккуратно, так как вырезанный фрагмент будет использован в качестве крышки, и зазоры при ее закрытии должны будут оставаться минимальными.
Дальнейшая работа будет проще, если сразу соорудить подставку для будущего барбекю.
Вариантов здесь может быть очень много, но для примера можно привести несложную конструкцию, которая не потребует сварных соединений. Схема показана на рисунке.
Потребуются отрезки трубы Ø 40 мм – 4 штуки длиной 750 ÷ 800 мм (эта высота обеспечит наиболее комфортное пользование жаровней), и 2 штуки длиной, равной длине положенной на горизонтальную поверхность бочки с прибавлением еще 150 мм на узлы верхнего крепления.
Соединение ножек с перекладинами осуществляется болтами, для чего в трубах просверливаются отверстия (показано стрелкой)
Теперь черед изготовить перемычки, которые придадут жесткость конструкции подставки. И дешевле, и проще будет сделать их деревянными, а если точнее – то их фанеры толщиной не менее 10 мм.
Для этого вырезаются две полосы длиной 700 мм, и две – 900 мм, с общей шириной 150 мм. В двух из них сверлом-коронкой выбираются отверстия Ø 42 ÷ 45 мм, равноудаленные от центра и расстоянием между намеченными центрами отверстий в 500 мм.
В двух других отверстия такие же, но расстояние между их центрами увеличено до 750 мм. Это даст небольшой уклон ножек вовнутрь, что повысит прочность конструкции.
Первая пара фанерных заготовок надевается на ножки-трубы обеих металлических половин каркаса (синяя стрелка). Для большей жёсткости перемычки связываются между собой с помощью саморезов поперечиной, также изготовленной их полосы фанеры (красная стрелка).
Кстати, эту перемычку можно сделать широкой – тогда она послужит еще и в качестве достаточно удобной подсобной полки.

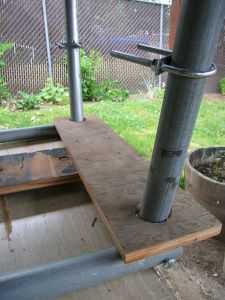

Теперь – как зафиксировать эту деревянную распорку перемычку на нужной высоте? Проще всего укрепить на каждой из ножек обычные хомуты – они не дадут фанерным деталям опуститься вниз. Важно разместить этот узел не ближе, чем в 400 мм от верхних перекладин, чтобы деревянные детали не обгорали от жара при пользовании барбекю.
Такая фиксация с помощью хомутов позволит при необходимости быстро разобрать всю конструкцию, просто ослабив гайки и сняв детали с ножек.
Аналогичным образом устанавливаются и нижние перемычки, у которых отверстия расставлены несколько шире. Высота их расположения я- 100 ÷ 150 мм от уровня земли. Соединять их поперечиной не требуется.
Все, подставка для барбекю готова. Можно устанавливать бочку сверху и продолжать работу. Цилиндр бочки надежно встал между металлическими перекладинами (синяя стрелка), а торцами уперся в соединительные узлы (красная стрелка), что исключает его перемещение в какую бы то ни было сторону. Под весом бочки вся конструкция подставки, расположенная под небольшим уклоном, внутрь окончательно расклинится и будет неподвижной.
Продолжаем работу над самой бочкой.
Главными инструментами становятся дрель, отвёртка, гаечные ключи, так как все соединения будут резьбовыми. Использовать алюминиевые заклепки нежелательно, так как термическая стойкость этого металла невысока.
В первую очередь устанавливаются кронштейны, на которые будет выкладываться сетка жаровни. Это –обычные стальные уголки, прикрученные болтами чуть ниже уровня вырезанного проема с одной стороны – и по горизонтали к ним – с противоположной.
Размещение уголков – в зависимости от размеров и жесткости имеющейся решетки, так, чтобы обеспечивалась ее надежная установка с упором как минимум по всем четырем углам, а если нужно – с дополнительными уголками во избежание прогиба.
Чаще всего используют разборную решетку из двух половинок – ее легче установить в полость бочки. На рисунке показан именно такой вариант. Стрелками отмечены установленные кронштейны.
Пришла пора заняться откидной крышкой.
На задней, высокой части проема на винты крепятся обычные стальные оконные петли (неразборные).
Вторая половина петель прикручивается к вырезанному ранее из бочки фрагменту.
Необходимо очень точно вымерять расположение петель, чтобы получающаяся крышка ровно встала по размеру окна и максимально плотно закрывала его в нижнем положении.
Теперь на очереди дымоход (красные стрелки). Пробка в сливной горловине снимается, а вместо нее вкручивается резьбовая муфта соответствующего диаметра. так, чтобы получился выступающий резьбовой патрубок (поз. 1).
На него накручивается отвод 90° (поз. 2), к которому затем можно подсоединить невысокую трубу, разместив ее таким образом, чтобы отводимый дым не становился помехой для человека, занятого приготовлением пищи.
В нижней части торца бочки дополнительно модно сделать регулируемое поддувало (синие стрелки). Для этого высверливается несколько отверстий Ø 10 ÷12 мм (поз. 3), а выше на болту-оси размещается заслонка, которой можно регулировать поступление воздуха в топку.
Это бывает особо важно при приготовлении в режиме гриля, так как при закрытой крышке жаровни горение без кислорода может просто прекратиться.
Остались последние «штрихи».
Устанавливается дымоходная труба (синяя стрелка).
Обязательно предусматривается наличие ручки, за которую будет открываться крышка жаровни – барбекю. Желательно изготавливать ее из материала, который не будет сильно нагреваться. Варианты могут быть разными, например, такой, как показан на рисунке (оранжевая стрелка).
Если есть желание, то можно после предварительной очистки покрыть сверху бочку специальной жаростойкой краской.
Мастер, который изготовил барбекю, про который шел рассказ, дополнительно укрепил на поверхности крышки термометр (красная стрелка), позволяющий следить за температурным режимом в процессе приготовления в режиме «гриль».
По сути, сборка барбекю закончена.

Аналогичные или в определенной степени видоизмененные, по желанию и фантазии мастера, барбекю можно изготовить и их старых газовых баллонов. (При этом должна соблюдаться осторожность при первом резе емкости, так как внутри может быть взрывоопасная остаточная концентрация газа. Баллон рекомендуется несколько раз промыть водой, и первый рез проводить также в заполненном водой состоянии).

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Только от креативности и умения мастера зависит, насколько функциональной станет его конструкция

Креативный подход дает возможность существенно расширить функциональность изготавливаемой конструкции. Например, несложно предусмотреть дополнительную «опцию» коптилки, установив дополнительную камеру на выходе дыма из основной жаровни. Другой вариант – установка отдельной топочной камеры внизу, которая будет использоваться именно в режиме копчения продуктов. А для поддержания нужной температуры и требуемой для копчения концентрации дыма, на дымоход устанавливается регулируемая задвижка. Наглядный пример такой модели гриля-барбекю с возможностью перехода в режим копчения – в прилагаемом видеосюжете.

Видео: интересная модель гриля-барбекю с коптилкой

Если конструкция получается тяжелой, то ее можно оснастить, к примеру, одноосным колесным ходом. Это позволит без труда перемещать ее по территории участка или убирать в сарай или гараж на период не востребованности.

Стационарные барбекю из кирпича

Те владельцы загородных особняков, которые любят солидность и основательность, наверняка предпочтут нечто более монументальное, стационарное, сложенное на годы из кирпича. Что ж, и в этом вопросе нет ничего невозможного для самостоятельного сооружения жаровни-барбекю или даже целого комплекса или иначе – зоны барбекю.

Пример стационарной зоны барбекю под сенью беседки

Пример стационарной зоны барбекю под сенью беседки

Выбор оптимального места для комплекса барбекю

Прежде всего, необходимо определиться с местом. При этом учитывается целый ряд правил:

  • Очень часто кирпичные барбекю устанавливают рядом с уже имеющейся зоной отдыха – террасой или беседкой. Вполне возможно и объединение этих построек под одной крышей, естественно, с учетом требований пожарной безопасности.
  • Не стоит располагать комплекс чрезмерно близко к жилому дому или даже пристраивать к нему – это также диктуется элементарными правилами безопасности. Категорически запрещено размещать рядом с гаражами или подсобными помещениями, где может находиться запас топлива.
  • По соображениям гигиеничности и комфортности, печь-барбекю не следует планировать в непосредственной близости от отхожих мест или выгребных ям, своих или соседских.
  • Если есть возможность, стоит отдать предпочтение месту, расположенному с подветренной стороны жилого дома (с учетом преобладания ветров в данной местности).
  • Следует избегать соседства с высокими кустами и деревьями, кроны которых могут оказаться над барбекю. Это, во-первых, небезопасно, а во-вторых— от высоких температур растения могут завянуть и погибнуть.
  • Если возведение барбекю планируется в уже построенной ранее беседке, то следует предусмотреть размещение печи так, чтобы дымоходная труба не пришлась на кровельные стропила – она должна быть примерно по центру между ними.
Проход трубы печи-барбекю через кровлю беседки

Проход трубы печи-барбекю через кровлю беседки

  • Хороший хозяин обязательно предусмотрит прокладку дорожек к зоне барбекю, чтобы к ней можно было легко подойти, например, после дождя. Из тех же соображений целесообразно замостить площадку около самой печи.
  • Очень удобно будет, если к зоне барбекю провести воду, хотя бы временной летней магистралью. Также никогда не лишним будет проведение линии электропитания – это даст возможность организовать освещение и подключение необходимых бытовых приборов. Безусловно, и водопровод, и электричество – это необязательные элементы, только по желанию и возможности хозяев.
  • И, наконец, барбекю стоит расположить и отделать так, чтобы это сооружение органично вписывалось в общую концепцию оформления участка.

После того как место выбрано, переходят к строительству. А начинается оно всегда с устройства фундамента.

Фундамент для кирпичной печи-барбекю
Цены на барбекю GREIVARI

Барбекю GREIVARI

Любое кирпичное стационарное сооружение всегда обладает немалой массой, а значит, для него требуется надежная основа. В случае строительства садовой печки-барбекю можно использовать и ленточный, и плитный, монолитный фундамент, но второй все же предпочтительнее. Площадку вокруг, так или иначе, рекомендовано замостить, и плита фундамента уже будет основанием для, к примеру, укладки керамической плитки. Кроме того, монолитный фундамент даже при небольшом заглублении будет устойчивым основанием для возводимой конструкции.

  • Под фундамент роется котлован таким расчетом, чтобы получаемая плита была как минимум на 100 мм шире в любую из сторон, чем планируемый периметр кирпичной кладки. С лицевой стороны выступ можно сделать и побольше, чтобы образовалась небольшая площадка. Глубина котлована может быть порядка 400 мм – этого будет вполне достаточно.
  • Дно котлована засыпается песчаной подушкой 100 мм, которую обязательно уплотняют ручной трамбовкой. Поверх нее, также с уплотнением, засыпают такой же слой гравия или щебёнки. В итоге подземная заливаемая часть фундамента будет толщиной около 250 мм.
  • По периметру котлована устанавливается деревянная опалубка. Она должна выходить над поверхностью грунта примерно на 100 мм – так будет сформирована цокольная часть плиты. Желательно опалубку строго выровнять по горизонтали – тогда верхний обрез досок станет маячком для разравнивания раствора.
  • Укладывается арматурная сетка с ячейками 100 × 100 мм. Ее лучше установить на подкладки, так, чтобы она пришлась примерно на середину заливаемой плиты.
  • Готовится цементно-песчаный раствор (1 : 3), который заливается в опалубку до полного ее заполнения. Верх разравнивается правилом.
Залитая фундаментная плита

Залитая фундаментная плита

Теперь остается ждать застывания плиты и набора ею необходимой прочности. Рекомендуется первые 3 —4 дня регулярно увлажнять поверхность и оберегать ее от пересыхания и растрескивания, укрывая полиэтиленовой пленкой. Опалубку можно будет снять через неделю, ну а приступать к дальнейшим строительным работам желатинное ранее, чем через 3 недели – бетон к этому времени должен набрать порядка 70% прочности, необходимых для выдерживания нарастающей на него нагрузки кирпичных стенок.

На готовом фундаменте можно возводить выбранную печь-барбекю. Не станем рассматривать слишком сложные комплексы. Для начинающего строителя будет достаточно одной из довольно простых в исполнении моделей, которые, тем не менее, обладают неплохой функциональностью.

Несложный вариант без дымоходной трубы
Самый простой вариант стационарной жаровни-барбекю

Самый простой вариант стационарной жаровни-барбекю

Такую стационарную жаровню-барбекю должен суметь сложить любой человек, имеющий начальные навыки каменщика. Ничего сложного нет – не требуется даже порядовки. Вполне будет достаточно приведенной схемы, которую можно взять за основу, и при желании изменить в части габаритов постройки или ее отдельных элементов.

Схема должна помочь без особого труда сложить простейший вариант барбекю

Схема должна помочь без особого труда сложить простейший вариант барбекю

  • Размер по ширине и глубине постройки будет определяться габаритами имеющегося металлического листа для жаровни (поз. 10). Желательно, чтобы он был исполнен с бортиками, по типу противня, чтобы угли не просыпались вниз. Такому же размеру должна соответствовать и решетка (поз. 9) – их может быть и несколько штук, для приготовления разных продуктов одновременно на нескольких уровнях.
  • Возведение начинается от фундамента (поз. 1). На схеме показана уже замощенная плита, но понятно, что облицовка делается уже после возведения всей печи-барбекю.
  • Строительство начинается с выкладки 5 П-образных рядов кирпича (поз. 2). Остающееся внизу пространство (поз. 3) может быть использовано для хранения какой-либо кухонной утвари или запаса дров.
  • Кладка всегда начинается от углов стенки (поз. 6), так, чтобы в этих местах лег целый кирпич. Сами кирпичи (поз. 7) можно использовать любые обожжённые – открытое размещение топки не предполагает критичных для них температур. Ряды выкладываются «в перевязку», со смещением на ½ кирпича.
  • Толщина формируемых между кирпичами швов (поз. 5) – порядка 10 мм. В качестве раствора можно применить жаростойкую кладочную смесь, которую приобретают в магазине. Впрочем, конструкция позволяет обойтись и обычным кладочным цементно-песчаным раствором с добавлением глины. Еще один вариант – по одной части цемента и гашеной извести и три части песка.
  • После укладки первых пяти рядов, шестой ряд с обеих боковых сторон ложиться с поперечным расположением кирпичей (поз. 4). Таким образом, создаются полки, на которые ляжет поддон-жаровня.
  • Выше кладка продолжается обычными прямыми рядами, на необходимую высоту (на схеме показано семь рядов). На внутренней стороне стенок на нескольких уровнях крепятся кронштейны (поз. 8), которые станут упорами для укладки решеток.

Конструкцию можно и немного изменить. Например, на фотографии выше показано, что несколько уровней размещения поддона–жаровни и решеток обеспечиваются, соответственно, несколькими рядами поперечной укладки кирпича. Кроме того, выступающие снаружи поперечно расположенные кирпичи могут стать опорой для боковых столиков, очень удобных для подготовки и разделки продуктов прямо у барбекю. Для этого несложно выложить еще одну кирпичную стенку с одной или даже с обеих сторон.

С одной или с обеих сторон можно пристроить разделочные столики

С одной или с обеих сторон можно пристроить разделочные столики

Такой простейший мангал-барбекю не предполагает направленного отвода дыма. Правда, если подобное сооружение предполагается разместить в беседке, то можно подвесить сверху дымосборный колпак, по типу кухонной вытяжки, а от него уже сделать вывод наружу.

Цены на популярные барбекю
Более сложная задача – барбекю с трубой

Задачу можно несколько усложнить – сложить барбекю с полностью закрытым с трех сторон очагом и дымовой трубой. Понятно, что трудоёмкость и общие затраты здесь будут существенно повыше, но зато и само сооружение уже смотрится значительно солиднее и может стать украшением участка.

Много рассказывать здесь словами, наверное, не надо – намного больше информации принесет подробная порядовка кладки. Останется лишь сделать к ней некоторые примечания:

Общий вид в двух проекциях и схема первых девяти рядов

Общий вид в двух проекциях и схема первых девяти рядов

  • Опытные печники всегда рекомендуют, особенно начинающим, предварять кладку на раствор «сухой», то есть каждый ряд кирпичей вначале выкладывается без раствора. Это помогает точно определиться с конфигурацией ряда и подогнать те кирпичи, которые требуют разделки.
  • Так как в конструкции уже – закрытый очаг, то его выкладка (внутренняя облицовка) предполагает использование шамотного огнестойкого кирпича. На схеме он показан более светлым оттенком.
  • В цокольной части можно использовать обычный кладочный раствор. Начиная от уровня перекрытия под очаг и выше, там, где будет находиться область повышенных температур, используется термостойкий кладочный состав.
  • Кладка начинается с первого полностью сплошного ряда. Безусловно, ведется постоянная проверка на горизонтальность с использованием строительного уровня.
  • Поверх пятого ряда укладываются металлические уголки – перемычки, по которым будет вестись кладка в начале шестого, а затем седьмого сплошных рядов. Два отсека, которые расположатся под очагом, могут быть использованы для разогрева или поддержания в горячем состоянии уже готовых блюд.
Продолжение схемы - порядовка от десятого ряда и до самого верха трубы

Продолжение схемы — порядовка от десятого ряда и до самого верха трубы

  • Поверх одиннадцатого ряда вновь укладываются полосы-перемычки, а поверх них – два сплошных ряда, которые станут дном очаговой камеры.
  • С 14 по 21 ряд – очаг, стенки которого изнутри сразу облицовываются шамотным кирпичом. Если предполагается что огонь будет разводиться не на съемном металлическом поддоне, а непосредственно на поверхности очага, то и его основание тоже стоит облицевать шамотным кирпичом.
  • После выкладки 21 ряда устанавливается перемычка, по которой будет уложено лицевое перекрытие очага.
  • В дальнейшем кладка идет строго по схеме, с постепенным сужением к центру – так формируется пирамидальная часть дымоходной трубы.
  • Ступенчатый подъем трубы впоследствии можно облицевать кожухом из тонкого листового металла – чтобы на уступах не скапливалась и не застаивалась дождевая вода или снег. Завершает устройство трубы дождезащитный металлический колпак.
  • По боковым стенкам очага можно закрепить на нескольких уровнях металлические кронштейны для расположения решеток барбекю.

Как видите, и в этом случае ничего критично сложного нет: главное – последовательность, предельная аккуратность и точный расчет при кладке каждого ряда, с обязательным контролем горизонтальности и вертикальности стенок.

Опять же, это сооружение может быть базовым, около которого несложно будет пристроить разделочные столики.

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

При желании, возможностях и должной сноровке можно соорудить более сложный многофункциональный комплекс барбекю

Ну а тем, кто хочет все же возвести самостоятельно более сложный комплекс, с широкой функциональностью, с кухонной плитой, духовкой или казаном для приготовления плова, предлагается ознакомиться с подробной видеоинструкцией. Это поможет трезво оценить свои средства и строительные возможности, чтобы принять правильное решение по выбору приемлемой модели.

Видео: инструкция по возведению барбекю-комплекса из кирпича

stroyday.ru

Как сделать простой мангал | Сам Себе Строитель

Самый простой и практичный мангал из металла. Как в домашних условиях сделать простой мангал, чертежи, фото.

Мангал незаменимая вещь для приготовления шашлыка, даже на простом мангале можно готовить вкуснейший шашлык.

В этой статье мы рассмотрим самую простую конструкцию металлического мангала.

Как сделать простой мангал из металла.

Для изготовления простого мангала вам понадобятся материалы:

  • Лист металла толщиной 2 – 3 мм, но не тоньше, более тонкий металл от высокой температуры поведёт, да и прогорит он в первый сезон.
  • Уголок примерно 25 х 25 или аналогичный или труба, прут — для ножек мангала.

Инструменты:

  • Сварочный аппарат.
  • Болгарка с отрезным кругом.
  • Электродрель и свёрла по металлу.

Теперь нужно определиться с размерами будущего мангала. Оптимально изготовить мангал на 9 шампуров, расстояние между шампурами должно быть 60 мм, это примерно 540 мм ширина мангала.

На шампур нанизывается около 6 – 8 кусочков мяса, значит, ширина мангала должна быть, где то 300 мм.

Не стоит делать слишком широкий мангал, жар от углей должен равномерно прогревать мясо на шампурах, а для большого мангала понадобится больше углей.

Глубина короба мангала может быть от 150 до 250 мм, оптимально 200 мм.

Итак, оптимальный размер короба мангала на 9 шампуров 540 х 300 х 200 мм, по нему и будем делать мангал.

Чертежи мангала.

Приступаем к изготовлению.

Из листа металла болгаркой вырезаем части короба для мангала:

  • 2 стороны — 540 х 200 мм.
  • 2 торцевые боковины — 300 х 200 мм.
  • Дно – 540 х 300 мм.

На двух сторонах (540 х 200) нужно сделать отверстия, для создания тяги воздуха для углей. Чертим линию, отступив от нижнего края 30 мм, и сверлим отверстия, диаметром 10 – 12 мм, с шагом в 50 – 60 мм.

Также на этих боковинах в верхней части можно сделать симметричные зазубрины для шампуров, для этого боковины соединяем вместе в тисках и болгаркой делаем зазубрины под каждый шампур, отступаем от края 30 мм и делаем первую зазубрину, дальше с шагом 60 мм и последнюю на расстоянии также 30 мм от края.

Теперь нам нужно собрать короб будущего мангала, берём сварочный аппарат и свариваем боковины и дно мангала.

Когда короб готов, нужно изготовить ножки для мангала.

Чтобы удобно было готовить шашлык, мангал должен быть расположен на достаточной высоте, чтобы не сгибаться над ним для переворачивания шампуров. Оптимальная длина ножек для мангала около 1 метра, но, какой длины изготовить ножки решать вам, ножки привариваем к коробу.

Чтобы мангал было удобно переносить, можно по бокам к коробу приварить ручки.

Видео изготовления простого металлического мангала.

.

sam-stroitel.com

Простой мангал из кирпича своими руками: подробная инструкция.

Редко какой поход на дачу обходится без готовки шашлыка. А чтобы этот процесс был комфортным, хозяину ничего не остается, как сделать простой мангал из кирпича. Его можно соорудить у беседки или садового столика. Выделить такое место можно при помощи перголы с вьющимися растениями. Со вкусом и с любовью сделанное сооружение украсит участок и станет не только местом трапезы, но и отдыха и общения всей семьи.

Виды мангалов

Мангал — древнее восточное устройство, выполненное из меди в виде чаши с крышкой, устанавливаемое на ножках и служащее для обогрева жилища и приготовления пищи. В наше время он используется для приготовления пищи (в основном мяса) на открытом огне. Мангалы изготавливают из металла, кирпича и камня различных размеров и форм. Это могут быть стационарные или временные постройки. Небольшие разборные металлические мангалы берут с собой на природу.

Вид самого простого мангала представляет собой очаг, выложенный из камня или кирпича круглой или прямоугольной формы. Как правило, это временное сооружение, которое разбирается после окончания готовки. Готовить шашлык на нем неудобно, так как приходится весь процесс приготовления блюда находиться на корточках. Решается эта проблема сооружением простого кирпичного мангала.

Перед началом строительства необходимо выбрать вариант очага и продумать дополнительные устройства, которые могут потребоваться в дальнейшем. Это может быть съемный дымовой колпак с вытяжной трубой, оборудованный приспособлениями для копчения. Конструкция очага может предусматривать устройство простого барбекю и места для подготовки продуктов. Для того чтобы все это учесть при строительстве, необходимо подготовить схему или чертеж будущего строения.

Строительные работы

Для возведения мангала выбирают место вдали от хозяйственных построек и деревьев или кустов. Располагаться он должен так, чтобы к нему было удобно подойти, а дым не попадал в дом. После выбора места приступают непосредственно к строительным работам. Проводятся они на основании ранее разработанной схемы.

Вначале обустраивается фундамент, размеры которого зависят от величины сооружения и применяемых строительных и отделочных материалов. Он может быть как ленточным, так и полностью залитой бетоном площадкой. Для его строительства необходимо снять дерн и выкопать яму глубиной не менее 30-40 см. На дно укладывается слой песка толщиной 5-10 см и хорошо уплотняется. Затем устанавливается сварной арматурный каркас из ребристых прутьев диаметром 10-12 мм. Расстояние от подушки до каркаса должно быть около 3-5 см. По периметру ямы делается опалубка из досок высотой около 12 см.

Подготовленный фундамент заливается бетоном, приготовленным из цемента, песка и щебня в объемном соотношении 1:3:4. Верхний слой выравнивается под уровень. Это поможет в дальнейшем избежать дополнительных работ при кладке кирпича. Поверхность фундамента укрывают полиэтиленовой пленкой до окончательного высыхания смеси. Полную прочность бетон набирает через 28 дней. Однако работы по возведению самого камина можно начинать через 5-7 дней. Для этого потребуются следующие материалы:

  • кирпич красный и огнеупорный;
  • песок, цемент и глина;
  • уголок металлический;
  • металл листовой толщиной 7-10 мм;
  • прут металлический или арматура диаметром 12-14 мм.

Простая жаровня из кирпича, как правило, изготавливается в виде буквы П. Для кладки первых 7 рядов используют обыкновенный красный кирпич, связанный цементно-песчаным раствором. Для возведения конструкции применяется ложковая кладка с перевязкой в 1/2 кирпича. Следующие 5 рядов укладываются из огнеупорного кирпича на песчано-глиняном растворе.

Изготовление топливника

Начиная с 8 ряда и далее через ряд, кирпичи на боковых стенках кладут на тычок. Таким образом образуются уступы для установки простейшего топливника (очага) и решеток для барбекю или прутьев для шампуров. Если для днища очага используется металл толщиной менее 7 мм, то для придачи ему жесткости снизу привариваются ребра, которые не позволят корежиться листу при нагревании. В некоторых случаях этот элемент простого мангала изготавливают сварным в виде полого короба. Внутренняя полость разделена перегородками, которые приварены к верхнему и нижнему листам. Пустоты плотно заполняются сухим песком, и короб полностью обваривается. Такая конструкция днища не позволяет прогореть металлу и испортить его время горения топлива.

Для того чтобы сделать барбекю своими руками из построенного мангала, необходимо на имеющиеся выступы установить решетку. Изготовить ее можно самостоятельно или заказать у мастера. Использовать для нее лучше пищевую нержавеющую сталь или анодированную проволоку. Обыкновенную желательно не использовать, так как после контакта с открытым огнем она быстро ржавеет.

Мангал-коптильня из кирпича выйдет, если к уже готовому сооружению приладить дымосборник с трубой. Изготовить его можно из оцинкованной жести и сделать съемным. Для установки и крепления коптильни в верхнем ряду кирпича устанавливаются анкерные шпильки. После окончания копчения приспособление снимается и убирается на хранение. Продукты для копчения располагают непосредственно в дымовом колпаке на специальных креплениях.

Построенный мангал своими руками можно обложить плиткой, искусственным либо натуральным камнем. Обычно для украшения мангала применяют красивые кованые элементы или аксессуары. Пристроенный столик для подготовки продуктов может быть выполнен из дерева. Перед тем как сделать отделку мангала, необходимо продумать каждый элемент украшения. Он должен органически вписываться в строение и не выделяться на общем фоне. Как правило, мангал со временем становится центром зоны отдыха, сооруженной вокруг него.

Если планируется использовать мангал для дачи круглогодично, то над ним устраивают навес для защиты от осадков. Таким образом, конструкция, построенная на открытом воздухе, прослужит дольше и будет иметь привлекательный вид. Мангал из кирпича простой конструкции при соответствующем обустройстве может быть центром зоны отдыха, где могут собираться родные и друзья.

При наличии такого сооружения отпадает необходимость в изготовлении барбекю своими руками. Кирпичный мангал несложной конструкции при соответствующих доработках может выполнять функции всех очагов, предназначенных для готовки блюд из мяса.

domolist.ru

Сделайте мангал из кирпича своими руками: фото с пошаговыми инструкциями

Для тех, кто любит еду приготовленную на открытом воздухе, предлагаем интересный проект как сделать уличный мангал из кирпича своими руками. Только представьте, сколько соблазнительных шашлыков и других вкусных блюд предстоит вам приготовить на даче для себя и своих друзей. Вот так может выглядеть ваш мангал барбекю во дворе частного дома. Удобный для хозяйки и очаровательный и милый для друзей и соседей. Ну, а для дачного дома этот проект вполне разумный по затратам и полученному результату.

Еще больше вариантов как самому сделать мангал на даче, вы можете посмотреть в этой статье >>

Мангал из кирпича своими руками: фото и пошаговые инструкции.

Сначала выровняли и замостили плиткой площадку под мангал. Если у вас есть уже терраса на уровне земли, то можно этот шаг опустить и выкладывать конструкцию прямо на готовой площадке. Чтобы кладка была надежной в качестве основного материала использовали фасонный шамотный кирпич. Такой огнеупорный кирпич, который еще называют печным, бывает разной формы и делается из специальной глины, он отлично выдерживает высокие температуры. Вид кирпич имеет вполне декоративный, поэтому нашей конструкции не нужна будет дополнительная отделка.

Выкладываем простой стационарный мангал для дачи своими руками. Его основная особенность в том, что за счет соединений в кирпиче, этот вариант конструкции получается устойчивым без раствора, поэтому делать его легко и быстро. На уровне третьего нижнего ряда заложили два арматурных стержня, которые поддерживают жаровню для гриля.

Рядом с мангалом нужны были скамейки. Решено было их сделать из спилов березы, дополнительно хозяйка сшила мягкие подушечки-сидушки. На этом этапе уже появился маленький рабочий столик. Уже на этом начальном этапе летняя мини кухня на открытом воздухе выглядит вполне прилично.


Позже хозяйка захотела красивый вид с площадки и немного украсила ландшафт. По бокам площадки добавили декоративные кустарники и высадили цветы. Растения сделали это место на дачном участке более уютным и комфортным.

В конечном счете сбоку конструкции были добавлены боковые поверхности для рабочего стола и хранения.

Теперь хозяйка была довольна – есть где хранить посуду и можно нарезать продукты прямо рядом с мангалом. Потихоньку начали оживать посадки на прилегающих клумбах. Кухонный садик с салатом и пряностями здесь будет очень кстати. Здесь же нашел себе место ящик для угля или дров.

Мангал из кирпича на даче.

Выше решетки на краю кладки установили дополнительную площадку для кастрюль.

Она идеально подходит и для копчения в частном доме или на даче. Такой уличный мангал можно использовать в домашних условиях как стационарную барбекю-коптильню.

Вы получите удовольствие от выражения лиц окружающих, когда продемонстрируете им результаты своего дизайна. Это не просто практичная вещь, но и полноценная часть садового декора.

Ваш кирпичный мангал имеет шанс стать в этом сезоне самым популярным местом на даче. Если вы хотите чаще готовить на свежем воздухе, то рассмотрите идею постройки крыши над ним, или размещение его рядом с беседкой.

Как приятно рядом с ним утром сервировать стол, выпить кофе с гренками и насладиться пением птиц. В качестве совета: если вы проведете свет на площадку, то сможете наслаждаться этим и по вечерам.

Для того, чтобы вас окончательно соблазнить сделать самый простоймангал из кирпича своими руками, добавим еще фото деревенского натюрморта с баночкой вишневого варенья. Неужели вас еще не убедили все эти преимущества и такие простые инструкции?

idealsad.com
