Мангалы размеры чертежи – размеры и чертежи, пошаговая инструкция изготовления, как сварить самому

Готовые чертежи и рекомендации по изготовлению мангалов из кирпича и металла

Собственно говоря, что такое мангал  и сложно ли сделать его своими руками? Под силу ли это обычному человеку, хотя бы немного умеющему работать с металлом или камнем? Нужны ли для этого чертежи и где их взять? Вот на эти вопросы мы и попробуем ответить.

Конструкция мангала предполагает наличие всего двух неизменных элементов:

• места, где расположены угли с возможностью доступа к ним воздуха, чтобы они могли тлеть, не затухая;
• направляющих, на которые укладываются шампуры с нанизанным на них мясом

Все прочие элементы, в каких бы изделиях они ни встречались – даже самых сложных и навороченных, являются просто дополнениями для удобства пользования, для более качественного прожаривания мяса и просто для красоты.



Поэтому и стандартные размеры конструкции, точнее, ее основной части, той, где жарится мясо, без учета всяких наворотов и пристроек, определяются одинаково.

Размеры мангала из металла

Поскольку принцип действия мангала очень прост, то и его оптимальные размеры достаточно легко вычисляются. Размеры его можно принимать следующими:

1. длина, если взять приблизительно по 10 см на каждый шампур, чтобы их можно было легко поворачивать, и примерный объем приготавливаемого за один раз шашлыка принять за 10 шампуров, получится равной приблизительно одному метру. Впрочем, это – примерный размер и вы можете сделать его и длиннее и короче: это зависит и от вашего вкуса и от количества гостей, которых вы предполагаете принимать и угощать шашлыками;
2. ширина определяется привычными размерами шашлыка на шампуре: это обычно шесть-восемь кусков мяса, а значит, 20-25 сантиметров.  Отсюда можно принять ширину конструкции равной 30 см. Больше делать не стоит – вы будете просто греть окружающий воздух;
3. глубина должна быть равна 12-13 сантиметров. Этого вполне достаточно для хорошего прогрева шашлыка на углях. Если эта высота будет меньше, места для углей не хватит или мясо будет подгорать, касаясь углей, а если больше – то придется насыпать большое количество углей, чтобы жара хватило для полноценного прогрева мяса;
4. высота от земли определяется вашим ростом. Встаньте прямо, согнув руки в локтях, так, как будто вы держите в них шампуры. Запомните высоту от пола до ваших кистей – это и будет наилучшая высота мангала, которую смело можно использовать в расчете длины его ножек.

Нужны ли чертежи для мангала из металла?

Зная основные размеры мангала для приготовления шашлыка, вы можете решить что для  его изготовления чертежи не нужны: все и так понятно. Но лучше все-таки иметь его перед собой. Ведь вам потребуется рассчитать расход материала, листовой стали, раскроить его и аккуратно собрать или сварить, при этом не перекосив и получив на выходе достаточно аккуратное изделие.

И это если речь идет о самом простом металлическом изделии. Если же вы собираетесь сделать мангал разборным, то требования к точности раскроя металла возрастают во много раз. Из кусков, нарезанных болгаркой, его не собрать, ведь их придется рубить в заводских условиях, на гильотине, а значит, надо будет отдавать заказ на завод, где у вас непременно потребуют чертеж раскроя. Еще большая точность и аккуратность потребуется, если вы захотите превращать свой разборный мангал в удобный для переноса чемоданчик: чертеж складного изделия вам придется или найти в интернете, или разработать самостоятельно.

И наиболее важно, чтобы перед вами была схема, если вы задумали изготовить сложную конструкцию с полочками и креплениями для аксессуаров: ведь у шашлычника со стажем найдется множество способов сделать свою работу удобнее. Тем не менее, мангал из металла – это самое простое, что только может быть. Намного сложнее – сооружения из камня или кирпича.

Кирпичные мангалы

Многие владельцы домов, коттеджей, а иногда и дач для приготовления шашлыка сооружают на своем участке капитальные конструкции из камня или кирпича. Это переводит приготовление шашлыка из разряда случайного пикника на уровень профессионального приготовления еды с максимально качественно оборудованным для этой цели местом.

Для того чтобы построить кирпичный мангал чертежи просто необходимы. И не только потому, что такое сооружение представляет собой сложное изделие с местом для дров и для приправ, для емкости с мясом и для чистых шампуров. Часто в нем имеется и печь, чтобы что-либо сварить или разогреть, и обязательно – место, где можно поставить пару кружек пива – ну как же без пива шашлыки жарить…

Кроме чертежа кирпичного мангала необходимы и схема фундамента под него, планировка участка, схемы навеса над ним, площадки перед сооружением, декоративных насаждений вокруг. Ведь если уж делать красивую кирпичную конструкцию, то она должна украшать весь участок, гармонично в него вписываться, а не выделяться диссонансом на общем фоне. Это может потребовать услуг ландшафтного дизайнера или определенных знаний по этой теме.

Важен не только внешний вид сооружения. Ведь, по сути, это – печь, камин, очаг с трубой для вытяжки дыма и если вы не хотите готовить шашлык, окутываясь клубами дыма, этот очаг должен быть сооружен по всем непростым правилам постройки печей. Поэтому попробуйте найти чертежи порядовой раскладки огнеупорных кирпичей. Понятно, что к описанным в литературе порядовкам можно добавить «пристройки» — всевозможные полочки, отсеки, емкости, но саму схему укладки очага менять нельзя: любая ошибка может выйти боком.

Браться делать большой мангал из кирпича можно тогда, когда вы имеете определенный опыт выкладывания декоративных элементов из этого стройматериала, иначе есть риск получить не только плохо работающее, но и некрасивое сооружение. Лучше всего доверить кладку профессионалу, да не любому, а такому, который не раз выкладывал камины или печи, да еще чтобы они у него удачными получались. Организация очага из кирпича – дело непростое и требующее особого чутья.

Кованый мангал

Если уж речь идет о красивом изделии, не надо забывать о возможностях ковки металла. Это явно не домашнее дело, для этого нужна кузница, но можно к самодельному мангалу заказать отдельные элементы из ажурного кованого металла, например, аксессуары для поддержания огня, для хранения дров – ковка очень украшает любую конструкцию – как металлическую, так и кирпичную. И у вас получится конструкция, которая украсит ваш участок и превратит приготовление шашлыков в эстетическое наслаждение.

ЧИТАЙТЕ ТАКЖЕ

	Обзор 11 производителей декоративных штукатурок Хотите придать стенам стильный и интересный вид? Забудьте про использование обоев, ведь можно использовать декоративную штукатурку! Сегодня этот материал уже не такой дорогой, а технологии его применения легко осваиваются даже теми, кто никогда не занимался отделочными работами.
	Как утеплить пол в деревянном доме? Вместо приятной прохлады пол отдает замогильным холодом? Это значит лишь одно – пора утепляться! Если вы живете в частном доме, то решение этого вопроса более чем актуально, т.к. значительная часть тепла уходит именно через перекрытия первого этажа. В рамках данного обзора мы дадим рекомендации касательно выбора и монтажа теплоизоляции.
	Системы отопления дома из бруса Как отопить деревянный дом? Какие системы подходят для этих целей лучше всего? Мы рассмотрели самые распространенные варианты отопительных систем, прошедших проверку временем в условиях суровой русской зимы. Основной критерий выбора: соответствие энергозатрат на стадии эксплуатации к величине первоначальных инвестиций.

cdelayremont.ru

Мангал своими руками из металла + чертежи

Одним из атрибутов загородного участка являются металлические мангалы. Такие конструкции при желании можно сделать своими руками. Создав собственный чертеж можно сделать уникальную конструкцию, которая будет использоваться не только по прямому назначению, но еще и будет являться украшением участка. Чтобы понять, какая именно конструкция подойдет для установки на вашем участке, следует рассмотреть фото подобных изделий.

Виды мангалов

Самые простые конструкции из металла имеют прямоугольную форму и отличаются небольшими размерами. Внутрь корпуса мангала из металла помещаются угли, создающие необходимый для приготовления мяса жар. Все мангалы можно разделить на несколько основных видов:

1. Стационарные конструкции. Такие изделия отличаются большими размерами и устанавливаются на фундамент. Стационарные мангалы отличаются долговечностью и надежностью.
2. Переносные изделия. Мангалы описываемого типа имеют меньший вес и могут быть легко перевезены в автомобиле. Они могут выполняться из тонкого металла, который деформируется при физическом воздействии. Такие изделия удобны и часто берутся на отдых многими автовладельцами.
3. Передвижные мангалы из металла, сделанные своими руками. Такие конструкции имеют большие размеры, но при этом оснащены колесиками, благодаря которым могут перемещаться на участке. Такие мангалы приобретаются владельцами участков, которые не хотят создавать стационарную конструкцию по различным причинам. В пример можно привести ситуации, когда участок является небольшим и мангал из металла не будет гармонично вписываться в ландшафт.

Также можно найти электрические изделия, которые имеют функцию автоматического передвижения шампуров. Благодаря этому можно не беспокоиться о равномерности прожарки мяса. В таких устройствах вместо углей используются спиральные нагревающие элементы.

Преимущества металлических мангалов

Выбирая тип мангала, сначала стоит решить, стационарной будет конструкция или переносной. Стационарные могут быть изготовлены из металла или кирпича. Но чаще всего владельцы участков приобретают переносные конструкции, так как они выполняют свои функции и при этом не занимают много пространства.

Конструкции, создаваемые из металла, имеют следующие преимущества:

1. Возможность перемещения на участке. Если мангал является складным, его можно взять с собой даже не имея автомобиля (при условии, что место отдыха находится недалеко).
2. Равномерность прожарки мяса. Металл хорошо задерживает тепло, поэтому мясо готовится достаточно быстро.
3. Возможность создания конструкции своими руками. При наличии сварочного аппарата можно сделать мангал из металла собственноручно.

Создавая металлический мангал можно сделать конструкцию любой формы и окрасить ее в желаемый оттенок. При отсутствии сварочного аппарата можно приобрести готовый металлический мангал. Такие изделия обычно продаются в магазинах с садовым инвентарем. Стоит отметить, что при отсутствии сварочного аппарата можно соединять элементы мангала при помощи болтов.

Простые разборные мангалы

Самыми простыми мангалами являются изделия, которые представляют собой две стойки в форме буквы П. Для приготовления мяса стойки втыкаются в землю, после чего между ними располагаются угли. Стоит помнить, что из-за маленькой высоты таких изделий не получится жарить мясо стоя. При этом из-за отсутствия стенок мангала происходит потеря тепла.

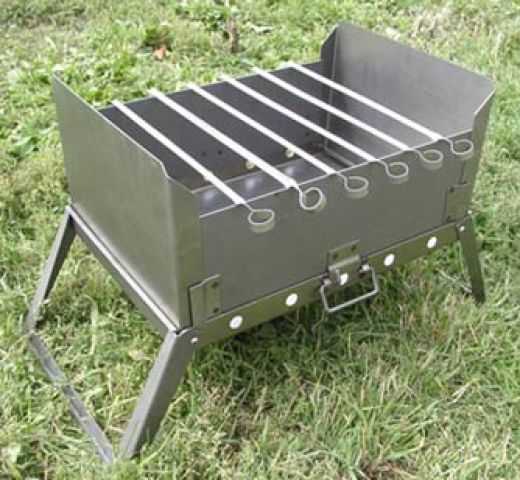

Но если вы собрались в пеший поход, стоит взять именно такой мангал. Подобные изделия не являются тяжелыми и поэтому не могут стать причиной появления усталости во время похода. Чтобы определить, какая конструкция будет более удобна именно для вас, нужно рассмотреть различные фото описываемых изделий. Также важно определить оптимальное расположение изделия.

Неразборный металлический мангал

Перед созданием мангала необходимо заранее подумать о том, какие материалы и инструменты потребуются для работ и составить список. Для сооружения металлического мангала необходимо иметь:

• арматуру и металлический уголок для создания стоек;
• болгарка;
• дрель
• стальной лист, необходимый для создания основной части мангала;
• сварочный аппарат

Некоторые владельцы участков обходятся без сварочного аппарата, соединяя металлические элементы при помощи болтов. При этом заранее стоит подготовить чертеж мангала с размерами. Можно взять и готовые схемы. В чертеже должна быть отображена высота, длина другие параметры конструкции. Важно указывать расстояние между перфорационными прорезями и фасками для шампуров.

Расстояние между вентиляционными щелями в мангалах обычно составляет около 7 см. Рассчитывать длину конструкции следует с учетом того, что на мангале должно располагаться 8 шампуров.

Важно правильно подобрать металлические листы для создания мангала. Данные изделия должны иметь толщину не меньше 2 мм. Чем больше будет этот показатель, тем долговечнее будет вся конструкция. Именно поэтому многие выбирают листы толщиной 5 мм.

Размеры мангала

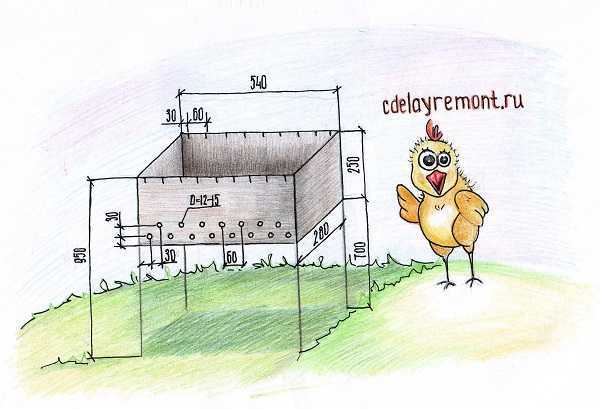

Во время создания чертежа важно точно указать размеры каждой детали конструкции. При определении оптимальных параметров стоит ориентироваться на стандартные изделия высотой 95 см и длиной ножек около 70 см. глубина жаровни в таком случае будет составлять 25 см, чего вполне достаточно для эффективной прожарки мяса.

Ширина многих металлических мангалов составляет примерно 28 см.  Длина конструкции должна составлять около 54 см. При таких параметрах на мангале можно свободно разместить 9 порций шашлыка. При создании чертежа стоит ориентироваться на количество людей, которые будут отдыхать около мангала. Если конструкция создается для большой семьи, то размеры можно увеличить. Если же мангал будет использоваться для приготовления мяса всего на 2-3 человек, можно создать небольшую конструкцию.

На верхней части конструкции необходимо сделать зазоры для шампуров. Благодаря им можно равномерно распределить мясо над углями. Расстояние между зазорами должно составлять около 6 см. при этом нужно оставлять пространство между крайними стенками и зазорами. Если этого не сделать, мясо может касаться металла и пригорать.

Важно помнить о том, что вся конструкция должна хорошо продуваться. Для этого на боковых стенках мангала создаются отверстия. Их диаметр должен составлять около 15 мм. Важно сделать их в нижней части мангала и расположить в шахматном порядке. На торцевых стенках делать отверстия не нужно.

Указав в чертеже все размеры, необходимо повторно проверить его, чтобы не допустить ошибку во время соединения частей конструкции.

Создание мангала из нескольких листов металла

Чаще всего мангал создается из нескольких листов металла, которые соединяются друг с другом сваркой. Для работ понадобятся 2 листа длиной 28 см и шириной 25 см. Также необходимо приготовить листы 24х25 см. Кроме этого, потребуется еще один лист металла (54х28 см), который нужен для создания дна мангала.

Для ножек мангала можно использовать металлические трубы или уголки. Их длина должна быть равна 70 см. для создания мангала необходимо заранее подготовить сварочный аппарат, рулетку и дрель. Также следует подготовить пилу по металлу или болгарку.

Металлическую конструкцию можно оборудовать ручками для переноски и другими деталями. Например, многие закрепляют над мангалом навес. Это позволяет готовить мясо даже во время дождя. Перед проведением работ нужно еще раз произвести замеры и отметить места соединения листов. Зазоры для шампуров делаются при помощи пилы по металлу или болгарки.

Важно! Лучше всего делать ножки мангала из металлических уголков. Это обосновывается тем, что арматура не является надежной и под нагрузкой конструкция может шататься.

Мангал из целого листа металла

Чтобы упростить процесс сооружения мангала, можно сделать его из одного стального листа. Для этого достаточно сделать надрезы в определенных местах, после чего согнуть части листа и соединить их при помощи сварочного аппарата.

Сборка происходит следующим образом:

1. Сначала осуществляется создание отметок на металлическом листе.
2. После этого происходит вырезание будущей формы по отмеченным линиям.
3. На следующем этапе края сгибаются, в результате чего получается металлический короб. На данном этапе происходит соединение загнутых частей металлического листа друг с другом.
4. Затем делаются перфорационные отверстия в нижней части конструкции. Их диаметр должен составлять около 15 мм.
5. После этого на боковых стенках делаются фаски.
6. На последнем этапе происходит создание ножек и приваривание их к полученному металлическому коробу. Лучше всего делать ножки из уголка, так как они более устойчивы, чем изделия из арматуры.

Полученный таким образом мангал будет более прочным, чем собранный из нескольких металлических листов. Чтобы конструкция была более устойчивой, следует закрепить ножки не вертикально, а с небольшим уклоном.

Мангал из бочки или газового баллона

При желании можно создать мангал из бочки или старого газового баллона. Для этого достаточно разрезать такие изделия вдоль. Для сохранения целостности конструкции торцы разрезать не стоит.

Ножки для такого мангала также можно сделать из металлического уголка. Эти элементы конструкции привариваются к торцам бочки. На последнем этапе для размещения шампуров вырезаются фаски.

Особенности изготовления разборной жаровни

Разборные жаровни обычно создаются для того, чтобы использовать их во время автомобильного путешествия. Также они могут использоваться в случае, когда около дома имеется небольшое свободное пространство, которое не хочется занимать громоздкой неразборной конструкцией.

Для сборки описываемых изделий не обязательно иметь сварочное оборудование, так как все элементы соединяются при помощи болтов. Так же, как и при создании стационарной жаровни, сначала нужно сделать чертеж, в котором будут указаны размеры каждой детали. Схема разборного изделия является более сложной, поэтому важно внимательно производить расчеты и правильно чертить каждый элемент.

После подготовки каждого элемента каркаса происходит их соединение при помощи болтов. Чтобы соединения были более прочными, следует использовать шайбы гровера. На следующем этапе на основании закрепляются ножки. Благодаря использованию болтов можно быстро разобрать конструкцию, если ее нужно перенести. Многие разборные жаровни дополняются коваными элементами. Чтобы конструкцию было удобно переносить, стоит закрепить на корпусе ручки.

Как защитить мангал от коррозии

При создании любого металлического изделия стоит помнить о том, что его необходимо защитить от коррозии. Часто используются различные краски. Но при выборе такого состава стоит помнить, что он должен быть устойчивым к высокой температуре. Также можно применить такой способ, как воронение. После проведения обработки на поверхности материала образуется пленка, способствующая его защите.

Воронение выполняется следующим образом:

1. Сначала металл обезжиривается и очищается;
2. После этого происходит выдерживание материала в растворе гидроксида натрия. Погрузить металл в данный состав необходимо на полтора часа.

Если для защиты жаровни вы выбрали краску, необходимо определить наиболее подходящий вид состава. Часто для мангала применяется серебрянка – краска, в составе которой содержится алюминиевая пудра.

Часто применяются термостойкие порошковые краски. Но стоит отметить, что после нанесения такого красящего вещества необходимо обработать конструкцию в сушильной печи. Прежде чем покрасить мангал нужно удалить с поверхности любые загрязнения, так как их наличие может привести к отслаиванию красящего вещества. Перед выбором определенного оттенка можно посмотреть фото, на которых изображены подобные изделия.

Полезные рекомендации

Чтобы не тратить деньги на приобретение листового металла, можно использовать старый газовый баллон. Такие изделия изготавливаются из достаточно прочного и толстого материала. При этом из газового баллона получается компактная жаровня. Но перед использованием такие изделия необходимо выжигать, чтобы избавиться от газоконденсата.

Для создания долговечной конструкции необходимо соблюдать несколько простых правил:

1. Нарезка металла должна производиться как можно точнее. Допуск может составлять не более 0,5 мм.
2. Обрабатываемые детали должны быть закреплены на столе при помощи струбцин. Если этого не сделать, отрезать материал ровно будет достаточно сложно.
3. Для резки металла стоит использовать углошлифовальную машину больших размеров, так как это позволяет делать более ровный рез.
4. Перед выполнением работ необходимо найти спецодежду, рукавицы и защитные очки. Не соблюдая правила безопасности можно получить серьезные травмы.

Создав заранее чертеж будущей конструкции можно выполнить все работы своими руками и создать надежную жаровню.

Металлические мангалы с навесом

Чтобы иметь возможность готовить мясо на жаровне в любую погоду, можно сделать жаровню с навесом. Важно определиться. Будете ли вы создавать навес отдельно от металлической конструкции или станете закреплять его на мангале.

Первый вариант является оптимальным, так как он позволит комфортно жарить шашлыки во время дождя. При этом установка такой конструкции производится проще. Если выбирается второй вариант, следует учесть, что навес будет создавать дополнительную нагрузку на конструкцию. Именно поэтому перед началом работ важно произвести расчет.

Закрепление навеса следует производить при помощи металлических уголков. Это позволяет значительно облегчить сборку изделия. Полотно навеса должно быть выполнено из огнеупорного материала, имеющего малый вес. Лучше всего подойдет профнастил. Он может выдержать перепады температуры и при этом имеет малый вес.

Во время составления плана строения следует подумать о расположении опор. Если они будут размещены на углах жаровни, они станут мешать во время готовки шашлыка. Если же закреплять дополнительные элементы для креплений, это может привести к смешению центра тяжести всей конструкции.

Если навес создается для уже готовой жаровни важно произвести расчеты и определить, как дополнительные элементы повлияют на устойчивость. При необходимости стоит добавить дополнительные ножки. Конструкции с навесами часто дополнительно декорируются коваными элементами.

Оригинальные идеи

Перед тем как сделать жаровню следует рассмотреть несколько оригинальных типов таких изделий. Это поможет сделать мангал не только функциональной, но еще и красивой конструкцией.

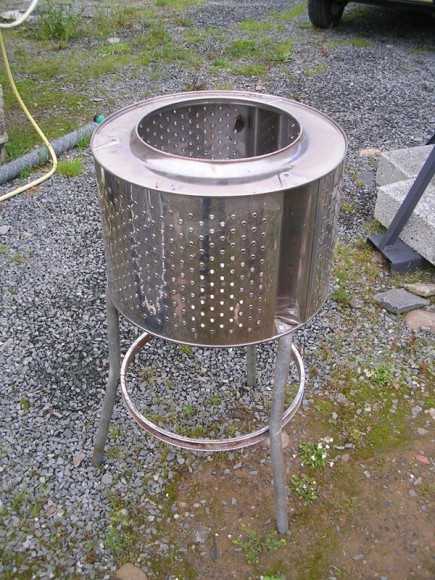

Некоторые владельцы участков создают жаровни из старых металлических бочек. Такие изделия могут быть с крышкой и без нее. При выборе первого варианта вырезанная часть бочки закрепляется на петлях и оснащается ручкой. Во время готовки мяса крышка остается открытой. К краям такой шашлычницы привариваются ножки. Их следует расположить таким образом, чтобы вся конструкция была устойчивой и не могла упасть от сильного ветра.

В некоторых случаях бочка оформляется таким образом, чтобы вся конструкция была похожа на паровоз. Для этого достаточно приварить к опорам металлические колеса и добавить листы металла, похожие на части локомотива.

Также можно стилизовать шашлычницу под металлический сундук. В таком случае мангал создается более широким и оснащается крышкой с ручками. При этом добавляются уголки и заклепки. Также подобные жаровни часто оснащаются коваными элементами.

Рассмотрев фото с изображением описываемых изделий можно понять, какая конструкция лучше смотрелась бы на вашем участке. Выбор определенного варианта должен производиться только после определения стиля участка.

Многие дополняют шашлычницы полками, подставками и колесами, что можно заметить, рассматривая фото. При желании можно создать жаровню в виде небольшого автомобиля, кареты и других подобных конструкций. Подобные мангалы из металла позволяют значительно изменить вид участка.

Сделав красивую металлическую конструкцию можно без стеснения приглашать гостей на барбекю.

Отправить комментарий

2proraba.com

Чертеж мангала с размерами для приготовления вкусного мяса

Самый лучший мангал — это тот, что сделан «под себя». Поэтому, несмотря на обилие готовых мангалов, многие люди стремятся сделать мангал своими руками, чтобы рассчитать его размеры под себя и построить то сооружение, которое будет комфортным и долговечным. Своими руками можно сделать металлические мангалы и более основательные стационарные — каменные или кирпичные. Важно при этом правильно выбрать модель и чертежи.

Для чего нужны чертежи?

Содержание статьи

Даже самая простая конструкция, которой является металлический мангал, требует точного расчета. Тем более если вы решили своими руками сделать кирпичный стационарный мангал. Любая конструкция — это, прежде всего, жаровня под угли и боковины, на которых будет размещаться ряд шампуров. Все остальное в виде вытяжного дымохода или полки для хранения дров является факультативным и делается как улучшение и усложнение основной конструкции.

Высоту мангала можно предусмотреть любую

Мангал — вроде бы простое сооружение, но и его нужно делать с умом. Для этого стоит подготовить чертежи и рассчитать правильные параметры.

Коротко о размерах

Каким бы ни был ваш мангал, он должен отвечать двум основным задачам — готовить еды столько, чтобы хватило всем, и обеспечивать удобство при готовке. Поэтому, прежде чем рисовать чертежи, выясните главное — на сколько людей рассчитан будет ваш шашлык и кто его станет готовить.

Высоту мангала можно предусмотреть любую. Например, готовые мангалы имеют высоту от 70 до 120 см. Но если уж вы решили изготовить его своими руками, размерами нужно ориентироваться на рост человека, который будет работать на мангале. Для этого он должен встать ровно. Не сгибая спины, и держать горизонтально шампур. В этой удобной для него точке и будет высота мангала. Ниже не надо, выше — тоже ни к чему.

Что касается ширины жаровни, то принять, что она составляет обычно 30 см. Посему именно столько? По размерам шампура с нанизанным на него мясом. Теоретически можно сделать и более широкую жаровню, тем более что металлического листа не жалко. Однако слишком широкое дно не позволит сконцентрировать жар и часть тепла будет бездарно уходить в воздух. Так что смысла размахиваться с шириной нет совсем.

Глубина мангала не должна превышать 13-15 см

Другое дело — длина мангала. Это вопрос собственных предпочтений, но, скорее, потребности. Если мангал будет использоваться для нужд одной семьи, то вполне достаточно небольшого, 60-80 см мангала. Но если планируете сделать своими руками большой мангал для большой компании, то не менее метра, из расчета, что на один шампур потребуется примерно по 10 см.

Наконец, последние размеры — это глубина жаровни. Многие ошибочно полагают, что чем она больше, тем весомее будет конструкция, тем больше углей вместит и, следовательно, тем лучше будет результат. Из всего этого верно только одно — углей действительно потребуется очень много, вдвое больше. Чем в обычном неглубоком мангале. А вот нужно ли такое изобилие, вопрос. На вкус шашлыка большая подушка из углей никак не повлияет, а времени и дров потребует гораздо больше. Впрочем, мелкое днище еще хуже, чем глубокое — угли вблизи сожгут шашлык раньше, чем вы это поймете. Так что, изготавливая мангал своими рукам, ориентируйтесь на размеры глубины где-то максимум в 13-15 см.

О конструкции мангалов

Конструктивно мангалы могут различаться весьма серьезно. Но в основе металлического сооружения лежит обычно традиционный прямоугольный короб с широким днищем, боковыми и торцевыми стенами и отверстиями для поддува воздуха — они расположены вдоль боковых стенок. Такой металлически ящик крепится на ножки, они могут быть приварены к мангалу, но если сделаете их съемными, то мангал будет удобнее транспортировать и собирать.

Дно мангала должно быть с отверстиями для доступа воздуха

Чертежи пригодятся для того, чтобы при изготовлении мангала своими руками можно было просчитать потребность в материале, раскроить листовую сталь и изготовить аккуратную конструкцию.

Конструкция простейшего мангала из металла

Ниже можно посмотреть чертеж разборного мангала, который изготавливается из листовой стали. Для него потребуется по две детали торца, боковины и днище. Кроме того, нужно предусмотреть 4 ножки — они могут быть из уголка 25х25 мм или же из трубы. Кроме того, понадобятся гайки для крепления и болты. Разборный мангал вряд ли удастся нарезать ровно с помощью болгарки. Лучше сделать заказ на металлообработку, чтобы в стационарных условиях вам вырубили из листа аккуратные и ровные заготовки.

Однако если вы решите сделать неразборный мангал из металла своими руками, то этот чертеж вполне подойдет. Детали нужно будет надежно приварить, хорошо, если в этом вам поможет еще один человек.

Для металлического мангала потребуется по две детали торца, боковины, днище и 4 ножки

Нужен ли дымоход?

Вопрос непраздный — некоторые, намереваясь строить мангал по всем правилам, интересуются даже установкой вытяжки с принудительным воздухообменом. Мало того, что это, может, и имеет смысл, но только в условиях закрытого помещения, так еще и затраты на электричество при устройстве принудительной вытяжки будут по любому. Так что ели ваш мангал будет на свежем воздухе, ничего «принудительного» ему не потребуется. На это есть причины:

• Дым не должен улетать сразу, так как если его не видно газами, то шашлык перегревается, приготовится быстро, но может стать пересушенным. Если дым повалит сквозь шашлык в принудительное отверстие, то будет мясу холодно, и оно готовиться станет дольше, что тоже нехорошо.
• На воздухе дым вполне нормально вентилируется естественным образом.

Вместе с тем если мангал установлен неподалеку от беседки или вовсе столовая зона расположена в непосредственно близости от мангала, то рано или поздно дым от огня все же закоптит беседку. Так что если вы намерены делать стационарный мангал, предусмотрите для него дымоход — это может быть мангал с дымовым колпаком и трубой. От нижней границы колпака до верха дымоотвода стоит заложить не меньше 80 см, колпак же должен выходить за размер мангала не менее чем на 30-50 см в разные стороны. Отрегулировать высоту можно подвесом колпака — при правильной высоте дым от мангала идет клубами вверх, а, попадая в тягу, вылетать в трубу. Такое устройство применимо к металлическим мангалам. При устройстве кирпичного сооружения дымовой канал простой, не имеет дымооборота. В этом случае тяга регулируется выдвижением вьюшки.

В условиях закрытого помещения необходимо установить дымоход для мангала

Мангал и камня или кирпича

Более основательное сооружение — конструкция из камня или кирпича. Она строится на постоянном месте, имеет более презентабельный вид и может даже украсить собой весь дачный или приусадебный участок. Однако прежде чем решаться строить такое сооружение своими руками на даче, нужно подумать, как часто будете мангалом пользоваться. Если редко и в том числе в зимних условиях, то лучше пользоваться металлическим или каменным, потому что кирпич известен тем, что отлично впитывает влагу из окружающей атмосферы. Проще говоря, чтобы протопить такой мангал в осенне-зимний период, вам понадобится куча времени и дров, пока, наконец, он дойдет до нужной для шашлыка «кондиции». В этом смысле лучше иметь все же каменное сооружение или сварить переносной металлический мангал.

Что касается того, каким должен быть чертеж мангала стационарного типа, то тут все зависит от индивидуального проекта и решения. Важно только, что расчет производится исходя из высоты, ширины и прочих характеристик. Немаловажно и то, как выглядят порядовки — особенности кладки кирпича.

Кирпичный мангал отлично впитывает влагу из окружающей атмосферы

Ход работ при устройстве кирпичного или каменного мангала:

1. Заливка бетонного армированного основания и отмостки не меньше 10 см.
2. Укладка слоя гидроизоляции.
3. Укладка красного замоченного кирпича на раствор из песка и глины.
4. Каждый третий ряд армируется сеткой и перевязкой из кирпича.
5. На кирпичах подового ряда оставляют просветы для хода воздуха. По краям топки предусмотреть металлический уголок.
6. Устройство дымоотводной трубы — может быть кирпичной и металлической.

Сделав кирпичный мангал своими руками, неплохо оборудовать и прилегающую территорию — например, заняться устройством навеса.

Заморочки с бочкой

Сегодня весьма популярна идея делать мангалы своими руками из подручного материала. Например, в интернете можно найти советы по обустройству мангала из железной бочки и даже ненужного пустого газового баллона. Несмотря на то, что материал сам по себе неплох, как раз с шашлыком тут могут быть проблемы:

• Округлое днище не позволяет углям прогреваться равномерно, поэтому они оседают по центру, а по краям не успевают прогорать до нужного состояния, воздух неравномерно поступает в огонь по той же причине.
• Стенки округлой формы возвращают тепло не шашлыку, а назад углям.

Чтобы поправить этот дефект, достаточно немного усовершенствовать конструкцию:

1. Из 80-миллиметрового уголка сделать сквозной воздуховод с отверстиями для прохода воздуха. Уголок вваривается в баллон, а концы его выходят наружу.
2. Баллон отпилить на треть сверху, чтобы ширина верхнего проема не превышала 25 см — почти как при обычном мангале.

remontdacha.ru

фото идеи, расчет размеров конструкции

Отдых на природе с шашлыками — популярный вид отдыха. Большая шумная компания, вкусная еда и чистый воздух: что может быть лучше?! Чтобы обеспечить себе незабываемые выходные за городом следует заранее сделать мангал своими руками или купить его. Первый вариант подойдёт тем, у кого есть свободное время и желание сэкономить немного денег.

Современный ассортимент

Существует 3 типа с разным принципом работы, размерами и дизайном:

• мобильный. Эти мангалы легко сложить и перевозить в путешествии. Его используют в загородном доме и в дальних поездках. Мангал мобильный, лёгкий и недорогой. Помещается в небольшой чемодан, а его вес позволяет перевозить конструкцию даже на велосипеде и в руках. Но он имеет низкий уровень теплоёмкости и приводит к пригоранию продуктов, срок службы — до 6 месяцев;
• переносной. Популярная и востребованная модель для комфортного отдыха на природе. Его преимущества — надёжность, долговечность, простота использования. Не отличается эстетичным внешним видом и дешевизной, но прослужит 2—3 года;
• стационарный. Лучшая модель для дачи. Материал изготовления: чугун, кирпич. Конструкция надёжная, есть дымоход, но он дорогостоящий и большой по размеру. Ценится за высокий уровень теплоёмкости, универсальность, равномерное нагревание.

Вы можете встретить в продаже более современные модели — электромангалы. Здесь устанавливается автоматический поворот шампуров, а прожарка мяса производится на тепле от электрических спиралей. Но в нашей стране он не популярен.

Выбор широкий и разнообразный, но цены порой слишком завышены. Поэтому создание мангала своими руками станет правильным и экономным решением для незабываемого отдыха на природе.

Расчёт размеров мангала

Для оптимального использования мангала вам потребуется купить материалы, ознакомиться с технологией создания конструкции и точно рассчитать размеры. Для начала определите количество шампуров, которые обычно используются во время отдыха. Для укладки 4—5 шампуров достаточно конструкции размером 30х60 см. Делать ширину больше не стоит, ведь это снизит теплоотдачу. Глубина такого мангала должна быть 15—20 см. Это нужно для предотвращения подгорания мяса и овощей на шампурах.

Факторы, влияющие на качество конструкции:

• размеры, что соответствуют длине и количеству шампуров;
• расстояние до углей — до 100 мм;
• максимальная толщина стенок для равномерного распределения тепла и предотвращения подгорания продуктов.

Самодельная конструкция на дачу из кирпича

Дачники часто делают кирпичные основы для жаровен. Они прочные и надёжные, прослужат 10—20 лет. Важно знать особенности процесса создания и использовать качественные материалы. Начните с создания проекта мангала, выбора места и материалов, определения их количества и размеров конструкции.

После подготовительного этапа и закупки материалов следует начинать сооружение. Для начала сделайте фундамент, вырыв траншею нужного размера. Глубина фундамента — до 50 см. Для засыпки используйте песок, следующий слой — арматурная сетка и бетон. После полного застывания раствора следует продолжить работу по сооружению стационарного мангала.

Тип крыши конструкции зависит от ваших пожеланий и бюджета. Сначала кладка кирпича производится насухо. Благодаря этому вы будете дальше использовать блоки и их половинки без предварительного дробления.

Совет! Кирпич — водопоглощающий материал. Поэтому перед началом работы его следует смачивать водой. Это предотвратит неприятные последствия в дальнейшем и обеспечит надёжность конструкции. Для кладки используйте подготовленный эскиз мангала.

Приготовление раствора состоит из следующих этапов:

• смешать цемент, гашеную известь, песок в соотношении 1:1:3;
• добавьте воду;
• готовый раствор имеет густую консистенцию.

Со второго ряда следует класть кирпичи с небольшим отклонением на 1/2 кирпича. Такой шахматный порядок обеспечит максимальный уровень прочности и долговечности конструкции. Начало работы — углы, с постепенным заполнением областей перегородок. Вы сами определяете ширину, высоту, количество дополнительных отсеков для дров и других нужных предметов.

Закладку жаровни проведите качественно. Металлические уголки разместите на кирпичном основании. Для печи используйте прочный металл высокого качества. Для эффективной работы жаровни следует сделать в ней 5—10 небольших отверстий. Также сделайте место для укладки шампуров, используя кирпичи.

Ваш мангал уже можно использовать. Но желательно перед этим заняться его усовершенствованием, добавив дополнительные отсеки для нужных вещей, дров, шампуров. Добавьте эстетики его внешнему виду с навесом, росписью.

Беседка с кирпичным мангалом

Эта беседка станет украшением дачного домика и загородного коттеджа. Для её создания вам потребуется определиться с материалами и типом конструкции. Используйте металл, кирпич и дерево для строительства, создавая оригинальные решения. В первую очередь продумайте план крыши, используя для каркаса дерево и металл. В качестве покрытия подойдут поликарбонат и черепица. Иногда можно увидеть использование тростника, соломы и деревянного гонта с этой целью.

Новичку следует выбрать простую конструкцию, которая не требует специальных знаний и умений. Создайте проект, и разработайте план изменений. Проще всего сделать конструкцию из металлических труб и крыши из профнастила. Работа по возведению будет быстрой и простой. Наличие ограждения определяется вашими предпочтениями и бюджетом.

Эстетично и натурально выглядит беседка из дерева с крышей в виде шатра. Важно правильно сделать каркас этой конструкции, подняв основание над землёй. Продумайте дренажный слой из щебня и речной гальки для предотвращения повреждения созданной конструкции, гниения и порчи используемого дерева.

Интересно узнать! Материалы для беседки выбирайте в соответствии с типом конструкций и сооружений на территории участка. Такое гармоничное сочетание будет эстетичным, резкие контрасты цветов и фактур отсутствуют.

Ковка, деревянные элементы, удобная мебель в цвет используемых материалов — для создания красивой беседки и комфортного места отдыха. Оцилиндрованный брус, плитняк, натуральная древесина также подойдут.

Мангал из бочки или металлических листов

Для создания самодельной конструкции мастера используют различные материалы: металл, кирпич, бочки. Традиционной формой мангала остаётся прямоугольная. Но из бочки также может получиться отличный результат. Используйте для этого старые бочки из металлов и газовые баллоны, отказавшись от ёмкостей из-под смазочных веществ.

Перед началом работы подготовьте ёмкость, агрегат для сварки, болгарку, металлические уголки. Сделав точную разметку, срежьте верхнюю часть. Сохраните её для изготовления крышки, используя уголки в качестве ножек. Соорудите опоры для шампуров из уголков.

Второй вариант — конструкция из листов металла, уголков, прутов. Эта неразборная конструкция изготовлена с помощью болгарки, сварки и дрели прослужит вам 2—5 сезонов. Для упрощения работы подготовьте чертёж и определите размеры, учитывая количество и длину шампуров. Выберите подходящую длину ножек, обозначив каждое значение на плане.

Сделайте специальные отверстия в стенках ёмкости для вентиляции и подготовьте опоры для шампуров. Расстояние между отверстиями — до 10 см. Толщина стенок и днища составляет 2—5 мм, отдав предпочтение максимальной толщине металла. Для резки используйте болгарку и ножовку, подготовленные ранее.

Совет! Для создания устойчивой конструкции один из концов сделанных ножек заострите и воткните в землю. Так вы добьётесь надёжности мангала и предотвратите неприятные ситуации в дальнейшем.

Углы можно сделать разборными с помощью подготовленных отверстий в стенках и гаек. Важно проверить крепление стенок между собой, чтобы конструкция была долговечной и безопасной для вас и гостей.

Средства защиты металла от коррозии

Металл сохранится надолго, если вы покроете его специальными защитными средствами. Купите краску с жаропрочными свойствами или термостойкую плёнку. Для достижения эффекта воронения:

• проведите обезжиривание поверхности;
• приготовьте раствор натра в соотношении с водой 1:20;
• выдержите подготовленные элементы 1—2 часа.

Оптимальная температура обработки металла составляет 140 градусов. Для покраски следует использовать специальную безвредную краску, которая не выделяет вредных веществ в момент нагревания. Это эмаль на основе кремния, что способна выдержать температуру до 600 градусов, а также краски термического типа. Проведение оксидирования — отличное решение для получения устойчивой к высоким температурам поверхности. Для обработки используется подготовленный раствор серной кислоты.

Секреты вкусного шашлыка на мангале

Вам следует не только сделать самодельный мангал, но также уделить время изучению нескольких секретов приготовления шашлыка:

• замаринуйте мясо для шашлыка. Маринад приготовьте из вина или уксуса, лука, петрушки, набора специй;
• подготовьте ароматные дрова для мангала. Вишня, абрикос, яблоня, груша сделают аромат более насыщенным, а вкус — изысканным;
• сделайте хороший устойчивый мангал со специальными углублениями для шампуров;следите за готовностью мяса и постоянно переворачивайте шампура над огнём для равномерного прожаривания кусочков.

Помните! 2—3 дня работы и на вашей даче появится собственный мангал для приятного семейного отдыха на природе!

45 фото идей мангала сделаного своими руками:

couo.ru

Устройство мангалов из металла по чертежам и размерам

Современные люди, приезжая в выходные дни на дачу, стремятся как можно больше времени побыть на свежем воздухе. Это предполагает приготовление ароматного шашлыка для перекуса в уютном уголке дачного сада.

Современная промышленность предоставляет много вариантов для обустройства места приготовления шашлыка на природе не только в летний период, но и в любое время года.

Если принято решение приобрести мангал с крышей, то существует два варианта такого решения.

Кирпичный очаг

Строится как стационарная модель и подойдет для тех хозяев, которые стремятся создать и оборудовать своеобразную печь и проводят именно в этом месте много свободного времени. Кирпичный мангал может выступать как цельная отдельно стоящая конструкция, а может входить в разработку экстерьера дачного участка вместе с беседкой, бассейном и другими элементами декора.

К недостаткам можно отнести высокую стоимость постройки по индивидуальному заказу, так и дороговизну покупного кирпичного сборного варианта. Невозможно перенести при желании всю конструкцию в другое место.

Могут выполняться с крышей и без нее, второй вариант чаще всего является переносным и разборным. В качестве навеса используют металл. Такой стационарный мангал под навесом выбирают клиенты, стремящиеся, прежде всего, к удобству и простоте. Стоимость такой конструкции, как правило, невысокая и большое число дачников может позволить себе в кратчайшие сроки оборудовать место для отдыха и перекуса на природе.

Есть в такой конструкции и недостатки. Металлический мангал очень сильно нагревается и выгорает, практически, вся краска. Коррозия и ржавчина портит внешний вид очага для приготовления шашлыков.

Выбор места и размещение мангала

• Размещать стационарный металлический вариант очага лучше всего в беседке, чтобы можно было защитить огонь от порывов ветра в холодное время.
• При нехватке средств на строительство беседки выбирают более простой вариант устройства навеса или крыши над мангалом. Это предохранит его от попадания капель дождя, но ветер зимой не позволит полностью воспользоваться услугами жаровни.
• Какой бы вариант мангала ни был выбран, располагать его нужно с подветренной стороны от жилых строений, при этом соблюдая противопожарную дистанцию.
• Не ставят мангалы вблизи мест складирования хвороста, веток, соломы, листьев. Все эти залежи легко воспламеняются от искр.
• Жар от раскалившегося металлического ящика плохо влияет на стволы и ветви плодоносящих и декоративных деревьев и кустов.
• Соседи не должны пострадать от задымления и полета искр. Детские площадки не строят рядом с местами приготовления шашлыков.

Типы мангалов в продаже

• Мангалы, которые складываются для переноски.
• Мангалы переносные без складывания.
• Мангал с дополнительной функцией барбекю.
• Декоративные варианты.

Складным называется мангал, который компактно превращается в удобную для перемещения кладь и весит относительно мало. Такие модели обладают хорошей устойчивостью, их располагают на любой поверхности. Рекомендуется для приобретения тем, кто любит активный отдых и проводит его каждый сезон в разных местах на природе.

Переносные варианты печи не складываются в привычном смысле, у них ящик-жаровня не уменьшается в размерах, только снимаются опоры. Переносить вручную их можно на небольшие расстояния, в пределах двора или соседнего дома. Наиболее простые и востребованные владельцами дачных домиков варианты.

Мангал-барбекю имеет возможность для установки решетки по обжариванию мяса, рыбы, овощей и крышку для укрывания продуктов для процесса тушения. Они могут выполняться в складном и переносном варианте.

Декоративные виды мангалов из металла предполагает добавление в конструкцию кованых частей. Эти массивные конструкции переноске не подлежат и выполняются стационарными с крышей.

Эстетическое оформление мангалов

Все вышеперечисленные типы мангалов выполняются с различными усовершенствованиями и дополнительными элементами. Продается навес, устанавливаются колеса для перемещения по ровной поверхности, предусмотрены боковые столики для инструмента, посуды и шампуров и другие. Все эти добавления нужны для более удобной эксплуатации мангала.

Крыша необходима в ненастную погоду мангалу. Размеры стали позволяют выполнить простой двускатный навес из одного листа.

Для разнообразия можно выполнить арочное, купольное перекрытие, тогда стоимость навеса увеличится. Применение сварки делает такой мангал полностью стационарным вариантом, если не делается разборная крыша.

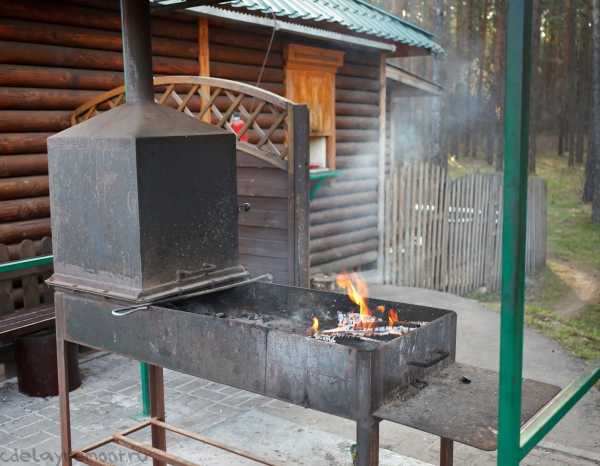

При установке стационарного мангала с крышей в беседке или под большим навесом, дополнительно приобретается труба дымохода и вытяжка.

Боковые подставки из металла приобретают для готовки на большое количество человек. Существуют такие подставки для дополнительной опоры сравнительно легкого мангала. Много нагруженных шампуров, уложенных одновременно на жаровню, своим весом могут легко опрокинуть мангал.

Дополнительные боковые столики служат для удобства расположения соусов, специй, подносов с готовыми шашлыками и сырой продукции.

Для улучшения внешнего вида применяют кованые элементы и накладки в стационарных конструкциях. Наибольшей популярностью пользуются полностью кованые конструкции очагов. И хотя они дорого стоят, их заказывают довольно часто, так как такие модели менее подвержены ржавчине и коррозии.

Изготовление мангала своими руками

Подготовительный период перед изготовлением содержит работы по выбору модели и определению размеров, приобретение материалов, построение чертежей и порезка по ним деталей.

Чтобы определиться с размерами, нужно знать какое количество человек обычно привлекается для угощения шашлыками. Маленький мангал подойдет для небольшой семьи или компании из трех-пяти человек. Такая жаровня вмещает одновременно от шести до восьми шашлыков на шампурах.

Большие размеры позволяют одновременно готовить на 12–15 шампурах и количество людей в компании можно увеличить.

Размеры между прорезями для укладки шашлыков обычно рассчитывают в 5 см, уменьшение этого расстояния усложняет переворачивание мяса в процессе приготовления. Больше не делают, так как увеличение расстояния предполагает перерасход поленьев и углей, а на качество жарки это не повлияет.

Минимальная длина ящика мангала составляет 25 см (для 4 шампуров). Ширина принимается по длине шампура, чтобы он устойчиво укладывался. Стандартный размер шампура для массовой продажи составляет 40 см.

Необходимо предусмотреть ножки для мангала, которые по высоте должны быть не менее 6 см, чтобы не загорелась трава или от жара не испортилось декоративное покрытие площадки. Некоторые делают ножки из кирпичей. Это самый крайний вариант, ножки гораздо красивее и аккуратнее.

Размер глубины мангала должен быть рассчитан так, чтобы после установки шампуров и загрузки топлива межу мясом и углями расстояние было приблизительно 4–4,5 см. Стандартная глубина ящика обычно 10–11 см.

Как приобрести сталь

Любая марка стали подходит, разница проявляется только в сроке службы отдельных видов, что определяется агрессивной огненной средой эксплуатации, частотой использования оборудования.

• Обыкновенная тонкая жесть толщиной в 1 мм пропадет через 2,5–3 года.
• Металл толщиной от 2 до 5 мм прослужит от 4 до 15 лет.
• Огнеупорная сталь 2,5–3 мм будет эксплуатироваться от 5 до 15 лет.
• Нержавейка от 0,8 до 2 мм будет работать 7–13 лет.

Самой подходящей считается нержавейка, но для ее сварки нужна специальная технология. Экономичный вариант из обыкновенного металла 3 мм. Легко сваривается, стоит недорого и остается прочным при перемещениях.

Для изготовления ножек используют остатки проката, который есть в наличии. Это могут быть трубы, швеллера, уголок, квадрат и другие профиля.

Для выполнения чертежа потребуется сделать эскизы всех составных частей мангала с указанием размеров. Начертить нужно днище, ножки, боковые элементы, передние стенки с указанием прорезей. Вычерчивают таким же образом дополнительные боковые подставки, столики, стойки для кровли и саму крышу в размерах.

Работать по чертежу намного легче, для сборки не требуется долго думать и сопоставлять детали. Хорошо бы нарисовать эскиз внешнего вида и продумать декоративные элементы, если они планируются.

Для подсчета количества металла требуется выполнить на бумаге раскладку деталей на листах материала.

Сварка мангала производится строго по чертежу с соблюдением всех размеров.

Для расширения эксплуатации изготавливают дополнительно решетку для барбекю, которую варят из нарезанных в размер металлических прутьев. Не помешает для лучшего приготовления в таком случае и крышка для мангала. Для ее крепления приваривают на задней стенке две петли.

Конечно, изготовление мангала своими руками в сочетании с крышей требует определенной сноровки, но желание радовать семью и гостей зажаренными ароматными шашлыками делает из каждого хозяина настоящего умельца.

pechi.guru

Чертеж мангала из металла с размерами, фото

Вряд ли любители отдохнуть на природе будут делать это без приготовления шашлыка. Чтобы приготовление было приятным, а готовый продукт имел восхитительный вкус, нужен как минимум нормальный мангал из металла, ну и, конечно же, опыт в приготовлении лакомства. Если обдув происходит только с помощью ветра, угли будут разгораться неравномерно, жар получится не очень качественным. Шашлык может с одной стороны пригореть, или не дожариться. Не совсем удобно на отдых брать громоздкое изделие. Оптимальным вариантом, если планируется выезд на природу, будет складной мангал.

Вариантов того, как сделать мангал из металла своими руками, может быть несколько. Если планируется не покупать, а изготовить все собственноручно, придется приложить немного усилий. Но сделать что-то своими руками, после чего многократно восхищаться удобством и качеством изготовления – это неоспоримые преимущества, которые заставят домашнего мастера немедленно приступить к изготовлению.

Складной мангал обладает несколькими преимуществами перед обычным аналогом:

• его можно переносить в другое место не опасаясь, что руки будут испачканы в саже;
• мобильность конструкции максимальная: он легко поместится в кузов автомобиля, в отличие от стационарного;
• обеспечивается легкость мытья, разборки изделия.

Изготовление складного металлического мангала своими руками

Перед нарезкой железа и другими действиями требуется составление чертежа изделия. Можно пользоваться уже готовыми вариантами, но, если хочется построить что-то оригинальное, некоторые цифры в предложенных данных можно изменять по своему усмотрению. Чертеж делать несложно, но должна быть предусмотрена каждая деталь.

Чтобы переносной мангал легко разбирался, переносился, он должен состоять из нескольких обязательных частей. Они делаются не очень большими, чтобы, разобрав изделие, его можно было легко перемещать.

После разбора и приготовления чертежей стоит продумать, как он будет перевозиться. Для перевозки можно использовать маленький старый чемодан, дипломат. Некоторые используют сумку, или даже маленький деревянный ящик. Каркас, в котором мангал будет перемещаться, должен не сильно отличаться размерами от самого изделия. Как вариант, можно подогнать размеры самого мангала на чертежах, если имеется уже готовый каркас для его перевозки. Вариант схемы мангала

Стоит знать, как сделать разборный мангал своими руками, но, кроме этого, учесть множество мелочей. Кроме самого изделия, придется перевозить шампура, некоторые предпочитают решетку для гриля. Угли обычно находятся в специальном пакете. Плюс, мясо, посуда, другие дополнительные приспособления. Смысл в том, что чем меньше будет занимать места жаровня, тем лучше.

Если планируется перевозить мангал только в машине, а руками перемещать его придется минимально, длина может быть значительно увеличена. Некоторые делают ее до метра, и это вполне удобно, если продумать все мелочи, связанные с перемещением конструкции.

Схема мангала

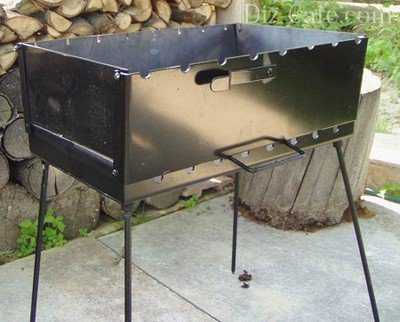

Не стоит делать барбекю меньше 60 (по длине) х 30 (по ширине) х 15 (по высоте). Размеры минимальны для помещения туда шести шампуров. Если сделать меньше, в один прекрасный момент может возникнуть неудобство, нехватка места для приготовления мяса. Делать следует из металла, который соответствует следующим требованиям:

1. Должен быть легким, прочным.
2. Не должен покрываться ржавчиной, на нем не должны оставаться следы коррозии.
3. Температура плавления должна быть высокой.
4. Материал не должен быть токсичным.

Подойдет простая нержавеющая сталь, потому что ее характеристики вполне отвечают заявленным требованиям. Толщину листов можно выбирать в 2-3 мм. Материалы тоньше 2 мм будут со временем деформироваться. При повышении толщины конструкция будет слишком тяжелой. Днище будет нагреваться и подвергаться высокой температуре чаще остальных граней. Имеет смысл сделать его 5 мм толщиной. Если такого материала нет, можно воспользоваться листовым железом, сплавами тугоплавких металлов.

Процесс изготовления мангала

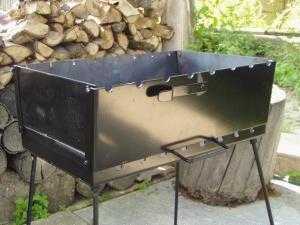

Раскладные конструкции получаются не всегда правильно. Чтобы все получилось нормально, следует перенести с чертежа цифры на металл и вырезать необходимые части. Например, если размеры составляют 60х30х15 см на чертеже, на металле получится так:

• 2 части, располагающиеся с боков, размерами 60х15 см;
• 2 части, размеры которых 30х15 см;
• дно, размер которого 60х30 см.

Мангалы своими руками из нержавейки

Стоит продумать, как будут делаться ножки. Некоторые делают их отдельно, можно сделать их продолжением днища или торцевых граней. Для удобства ножки делаются высотой чуть менее метра, чтобы готовое изделие было по высоте около 100 – 120 см. До начала изготовления стоит продумать, какие дополнительные части придется устанавливать в мангал. Например, крепления, которые можно изготовить в форме уголков или навесов (как в форточках). Оно привариваются к основанию корпуса.

Если сварочный аппарат отсутствует, не критично сделать все части составными, то есть так, чтобы они вставлялись одна в другую. На чертеже делается несколько выступов, которые формой будут как буква «Г». Их размеры составляют около 1,5х3 см. На торцах в схеме делаются места, где будут проделаны распилы. Там ставятся крепления. Такие же крепления можно делать, чтобы зафиксировать дно. После решения вопроса с креплениями можно приступать к вырезке частей мангала.

Готовые мангалы

Режется все с помощью болгарки. После вырезания все части обязательно должны шлифоваться. Заусенцы на краях должны быть обязательно убраны, так как об них легко порезаться. В боковых частях проделываются небольшие отверстия, которые послужат как ручки. Они понадобятся, если будет нужно переставить изделие с одного места на другое. Сделать складной мангал своими руками из металла, если чертежи имеются, не так сложно, как кажется – достаточно приложить немного усилий, понять технологию изготовления.

После шлифовки деталей внизу боковых стенок проделываются отверстия для вентиляции, подачи воздуха к углям. Делается 2 ряда, толщина каждого по 1 см. Для красоты проделывать их лучше всего в шахматном порядке. Расстояние между каждой составляет 4 см. Цифры примерны, здесь нет обязательного значения. Пример мангала

Если ножки планируется делать съемными, на днище, в самых уголках, привариваются гайки или уголки, в которые можно будет установить ножки. Стойки делаются из трубок или уголков. После приготовления всех частей их можно сваривать в единую конструкцию или соединять, если изделие планировалось выполнить без сварки. Готовый мангал

Если в качестве материала использовалась нержавейка, его не нужно обрабатывать составами против коррозии. В других случаях необходимо покрыть металл антикоррозийными составами. Защитить можно с помощью воронения или покраски. Стоит помнить, что человек, сделавший мангал сам, будет гордиться своим изделием. Особенно в случае, если у него не раз получилось сделать отменный шашлык.

jsnip.ru

Мангал своими руками из металла: чертежи и конструкции

Мангал можно назвать одним из наиболее популярных аксессуаров, сопровождающих горожан на загородном отдыхе. Своеобразная, но простая по конструкции «печь» позволяет быстро приготовить вкусный шашлык, насыщенный ароматным дымом. Нужное изделие можно купить. Производители предлагают самые разнообразные варианты: от сложных стационарных устройств до простейших переносных. Однако не составляет труда и самостоятельно собрать подходящую конструкцию. Соорудить недорогой мангал своими руками, чертежи которого также можно составить без посторонней помощи, удобнее всего за городом, на даче.

Чертеж мангала своими руками.

Какие бывают мангалы

Разновидностей несколько, но все их объединяет один принцип — наличие топки с углями и места под шампуры.

Почти любой вид мангала из металла можно сделать своими руками, все зависит от сложности конструкции. Стационарный мангал или барбекю из кирпича соорудить сложнее: требуются навыки работы с камнем, раствором, но простую конструкцию из металла собрать по силам каждому.

Классификация мангалов

1. Одноразовые. Это наименее сложные изделия, представляющие собой емкость, сделанную из фольги с решеткой и короткими ножками. Для приготовления шашлыка в фольгу нужно завернуть угли. После использования такой «мангал» выбрасывают.
2. Разборные. Эта конструкция из металла более популярна благодаря возможности ее приведения в компактный вид. Разборные мангалы отличает возможность быстрой сборки/разборки. Такое изделие легко переносить и перевозить.
3. Переносные. Имеются чуть ли не на каждой даче, самый распространенный тип этого популярного сооружения. Производители предлагают самые разнообразные модели: от классических прямоугольных и квадратных конструкций до круглых и овальных. Многие предпочитают сделать мангал своими руками. Переносную конструкцию можно легко переставить в нужное место или убрать за ненадобностью. Если для приготовления шашлыка используются шампуры, то это считается мангалом, а если мясо готовится на решетке, то устройство именуют барбекю.
4. Стационарные. Чаще всего это конструкции, одновременно могущие служить и мангалом, и барбекю. Строят их чаще из кирпича, в т.ч. огнеупорного. Фактически это целый печной комплекс для приготовления мяса (и не только), обустраиваемый на загородном участке. Для создания стационарного барбекю нужно немало материала, специальные инструменты, навыки работы с камнем. Поэтому среди любителей самодельных мангалов популярностью пользуются небольшие и компактные переносные металлические конструкции, чертежи которых всегда можно найти или составить самому.

Схема сооружения мангала.

Вернуться к оглавлению

Как рассчитать габариты будущего мангала

Для простейшей конструкции достаточно знать длину, ширину, глубину, высоту. Габариты обычно зависят от количества располагаемых шампуров. Т.е. желательно заранее знать, на сколько человек в среднем чаще всего будет приготавливаться шашлык.

1. Длина. На один шампур нужно примерно 10 см, чтобы его можно было удобно переворачивать. Т.е. на 10 шампуров достаточно длины в 1 м.
2. Ширина определяется количеством кусочков мяса, обычно их 6-7. Это занимает примерно 25 см. Значит, достаточно ширины 30 см.
3. Глубина. Чтобы хорошо прогреть мясо, необходимо расстояние в 18-20 см. Значит, предельное значение по глубине — 30 см.
4. Высота. Она определяется по росту хозяина мангала, если он будет готовить шашлык. Можно просто встать и согнуть руки в локтях — чуть ниже и должен находиться верхний край мангала.

Схема устройства мангала.

Вернуться к оглавлению

Изготовление мангала из металла

Чтобы соорудить конструкцию своими руками, понадобится листовой металл толщиной в 2 мм (не меньше, иначе скоро прогорит), болгарка. Лучше всего заготовки сварить электродной сваркой. Если ее нет, то необходимо сделать на размеченном листе неглубокие надрезы и затем загнуть плоскость под 90 градусов. Дополнительно стенки можно скрепить металлическим уголком и саморезами по металлу. Длина может быть и больше. В боковых стенках нужно сделать при помощи дрели отверстия диаметром 10 мм. Они должны находиться на расстоянии 10-20 см от дна и 15 см друг от друга.

Есть и совсем простой, оригинальный вариант. Он заключается в использовании отслужившего газового баллона 50 л, который уже изначально имеет достаточно толстые стенки. Общий вид мангала, чертеж которого не требуется. Требуется лишь отрезать часть боковины баллона, из которой можно изготовить крышку. Края получившейся емкости можно вырезать в виде нескольких треугольных выемок, в которые будут укладываться шампуры. На заключительном этапе остается только приварить 4 ножки и 2 боковые ручки — получится стационарный мангал; если ножки вкопать — переносной.

Однако многих уже не устраивает простейший вариант. В этом случае можно построить конструкцию сложнее и функциональнее. Как показывает чертеж, здесь уже имеется специально сооруженная вытяжка с трубой и крышка. Эти дополнения обеспечивают лучшую тягу и более быстрое приготовление шашлыка.

Для любителей изящных и оригинальных изделий можно предложить сделать мангал из металла. Изготовление подобной конструкции своими руками доступно лишь опытному сварщику. Варианты рисунков могут быть любыми. Также возможна покраска готового изделия снаружи, если использовать порошковую огнестойкую краску.

Многие предпочитают делать складной или разборный металлический мангал. Принцип построения такой конструкции такой же, что и у обычной жаровни. Разница в том, что стенки делаются отдельно (все 4). Они могут соединяться между собой посредством уголков и болтов с винтами или же просто складываться с помощью мебельных навесов. В результате получается сложенная плоская «штуковина», которую можно свободно переносить даже руками.

Описывая мангалы из металла, нельзя не упомянуть изделия, считающиеся особо изысканными. Это кованые «жаровни». Соорудить подобное произведение искусства своими руками по силам лишь профессиональному мастеру. Помимо изыска и солидности, подобные изделия отличает долговечность; чугун более прочен, чем обычный 2-миллиметровый металл. Кованый мангал можно стилизовать в соответствии с дизайном загородного участка. Тогда это изделие станет полноправной частью ландшафта.

1landscapedesign.ru
