Мансарда конструкция – конструкция кровельного пирога и стропильной системы двухскатной мансардной кровли

Содержание

конструкция, типы и основные элементы

В процессе проектирования строительства частного дома, каждый мечтает создать эксклюзивный проект. Кроме эстетики важно обустроить максимальный комфорт и рационально использовать полезное пространство. Дом с мансардной кровлей – это оптимальное решение с массой достоинств. Именно такой проект пользуется наибольшей популярностью в индивидуальном строительстве. Чтобы воплотить проект в жизнь, необходимо овладеть теоретическими знаниями, так как конструкция мансардной крыши частных домов может быть нескольких типов, каждый из которых имеет множество особенностей.

Достоинства мансардной кровли

Идея использования чердачного помещения в роли полноценного жилого пространства пришла в голову талантливому французскому архитектору Франсуа Мансару в далеком 1630 году. Первыми, кто облюбовал для проживания мансарды жилых домов, были представители французской богемы. Сегодня мансарда в доме – это экономично, оригинально, интересно и стильно. Когда возникает дефицит жилой площади, проблему поможет решить возведение мансардной крыши.

Конструкция имеет массу достоинств:

Рациональное использование пространства. Правильно обустроенное подкровельное пространство дает возможность организовать спальню, детский уголок, рабочий кабинет, гостиную и даже зимний сад.
Простота реконструкции. В случае острой необходимости реконструкции частных домов нет надобности в полной разборке крыш, а это значительно снижает финансовые траты и сокращает время работ.
Эстетика. Внешний облик частных домов с мансардами всегда привлекает оригинальным стилем.
Бюджет. Возведение мансарды требует меньше затрат, нежели возведение полноценного этажа.
Снижение теплопотерь. При условии правильного возведения мансардной кровли значительно снижаются теплопотери, что отражается на затратах в отопительный сезон.

Приумножая жилую площадь дома за счет мансардного этажа, нельзя забывать о том, что процесс его строительства трудоемкий, требуется знание нормативов и правил. Первоочередно следует уделить внимание выбору типа конструкции крыши для дома, устройству кровельного пирога и выбору кровельного материала.

Виды конструкций мансардных крыш

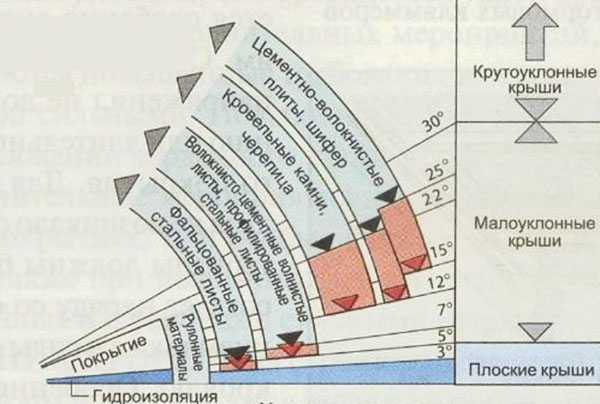

Во время строительства дома важно заранее определить возможную нагрузку, тип и форму кровли. Но, как известно, мансарда обустраивается не только в строящихся зданиях, но также на базе готовых частных домов. Прежде чем осуществлять строительные мероприятия, важно понимать, что существуют такие виды мансардных крыш:

Односкатная. Простая конструкция обеспечивает просторное подкрышное пространство.

Важно!Главное правило – подобрать оптимальный угол наклона. Специалисты рекомендуют определять расположение скатов кровли под углом 45 градусов.

Двускатная щипцовая. Конструкция симметрична, имеет вид правильного треугольника и считается одним из самых популярных типов мансардной крыши для частных домов.
Несимметричная двускатная. Такая крыша всегда привлечет внимание своим стильным видом, но ее центр тяжести смещен в сторону. Поэтому возведение конструкции требует максимально точных расчетов.
Двускатная ломаная мансардная крыша. Нюанс состоит в том, что линии скатов делятся надвое. При этом, нижний уклон составит 60 градусов, а верхний – 30. Актуальна подобная форма для домов, если ширина не более шести метров.
Полувальмовая. Внешне напоминает устройство симметричной двускатной кровли, но скаты ее располагаются над фронтонами.
Вальмовая. Особенность крыши в четырехскатной конструкции и отсутствии боковых фронтонов. Ее возведение требует не только точности в расчетах, но и ощутимых финансовых трат. Результат стоит усилий: вальмовые крыши считаются наиболее прочными и надежными.

Существующие типы мансардных крыш для жилого дома отличаются друг от друга не только внешне. Все виды мансардных крыш имеют свои особенности, поэтому прежде, чем приступить к работе, следует ознакомиться с этими особенностями.

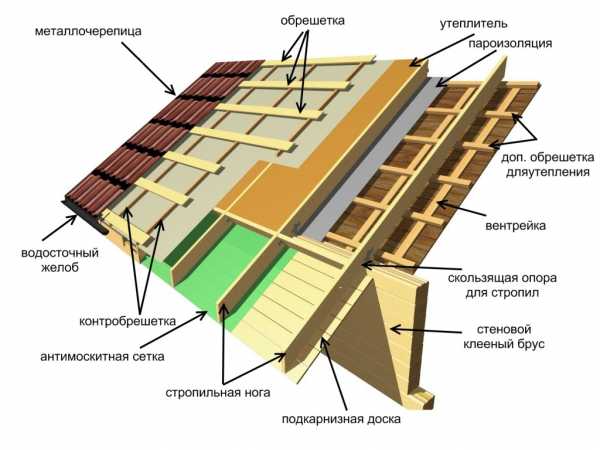

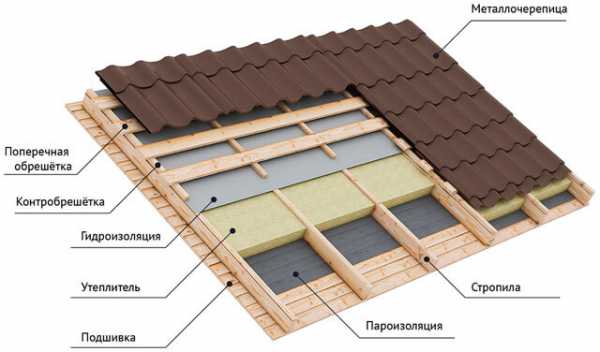

Кровельный пирог

Чтобы крыша для мансарды частного дома безукоризненно выполняла свои функции, а именно обеспечивала защиту от атмосферных явлений, давала ощущение тишины и защищенности всем домочадцам, она имеет слои, которые вместе составляют кровельный пирог. Его устройство имеет колоссальное значение, слои определяют долговечность и надежность кровли. Кровельный пирог частных домов – залог комфорта и оптимального для проживания микроклимата в помещении. Итак, пирог мансардной кровли состоит из следующих слоев:

Кровельное покрытие. При выборе материала следует исходить не только из своих финансовых возможностей, но и учитывать конфигурацию, внешние факторы, габариты здания.

Слои подкровельной пленки. Его предназначение в защите стропильной системы и утеплительного слоя.
Гидроизоляционный слой создает барьер от проникновения воды, предотвратит появление грибка, плесени, порчу конструкции в результате воздействия влаги.
Обрешеточная система и стропила. Важнейший элемент конструкции, основной каркас для мансардной крыши.
Утеплительный слой. Правильно обустроенное утепление препятствует проникновению холодных воздушных масс, создавая оптимальный температурный режим в помещении.
Слой пароизоляции. Пленка предотвращает скопление конденсата вследствие возникновения разницы температур.

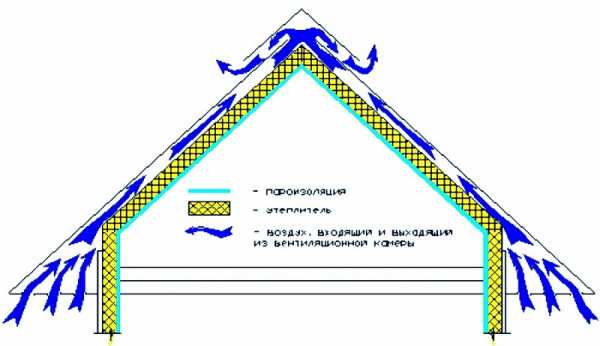

Организация вентиляции. Ее обустройство особенно необходимо, если помещение жилое.

Все слои располагаются в определенном порядке, словно укрепляя и дополняя каждый предыдущий. Стропильная система распределяет нагрузку по поверхности стен. В коттеджном строительстве материалом для конструкции служат, как правило, деревянные брусья. Чем чреват некорректно обустроенный пирог крыши деревянного дома? Во-первых, может наблюдаться намокание утеплителя. Пирог начинает пропускать влагу, происходят теплопотери, образовывается дополнительная порция конденсата. В результате попадания влаги через пирог мансардной кровли происходит намокание стропильной системы, что может привести к гниению, деформации и обрушению.

Важно!Если пирог устроен не по правилам, происходит намокание настенных конструкций, пола и потолка.

Как понять, что пирог кровли устроен с ошибками? Первым сигналом проблемы станет видимое накопление конденсата. Если карниз и скаты крыши в морозы “украшены” сосульками, это тоже может свидетельствовать о том, что пирог устроен с нарушением технологий.

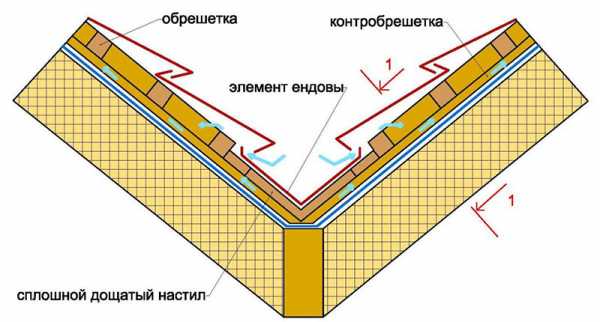

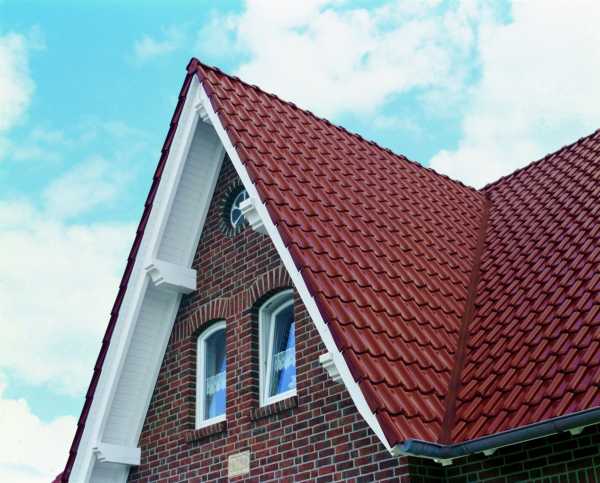

Ендова мансардной кровли

Несомненно, сложные конструкции и оригинальные стили кровли имеют роскошный и стильный вид. Но, чем больше изгибов и сложных составляющих, тем уязвимее становится крыша к воздействию внешних факторов и нагрузок. Кровельная конструкция частных домов имеет сложное строение, один из наиболее значимых элементов – ендова. Ендова представляет собой соединение, образующее определенный угол между плоскостей крыши. Основная ее роль – водоотвод с поверхностей. Именно ендова принимает на себя основные нагрузки при выпадении осадков. К ее монтажу следует подойти с максимальной ответственностью. Ендова делится на такие типы:

открытая;
закрытая;
переплетенная ендова.

Все варианты ендовы имеют свои особенности. Например, если возводится кровля, у которой скаты крутые, а соседние панели перекручены, то обустраивается ендова закрытого или переплетенного типа. Как понять, что перед нами кровля с ендовами? На плане такие крыши с ендовами выглядят крестообразно, Т-образно или Г-образно. Можно ли сделать ендовы самостоятельно? Да, работа не сложная даже для новичка:

Перед тем, как ендова монтируется, следует устроить настил для разжелобка. Это может быть деревянная доска шириной не менее 30 см от оси желоба, толщина равна контуру обрешетки.
Производится укладка разжелобка непосредственно на подготовленный настил.
Кромки желобка необходимо отогнуть, угол составляет 90 градусов. Кромки профилируются по бруску.
Желобок сгибается по центру оси, угол сгиба больше, чем угол ендовы.
Монтаж желобов ендовы осуществляется сверху вниз. Обрезая край, следует отступить на 4 сантиметра для водостока.
Отбортовка свеса загибается внутрь, напуск его на желобок должен составить не менее 7 сантиметров, чтобы надежно закрепить края.
При помощи скобок или гвоздей крепится желобок непосредственно к настилу, чтобы избежать смещений в процессе эксплуатации.

Для монтажа ендовы требуется обустройство сплошной обрешетки на сопряженных скатах, а по деревянному коробу следует проложить надежный гидроизоляционный материал в два слоя.

Важно!Когда ендова монтируется, нахлест желобов составляет не менее 10 сантиметров, поперечные ребра совмещаются.

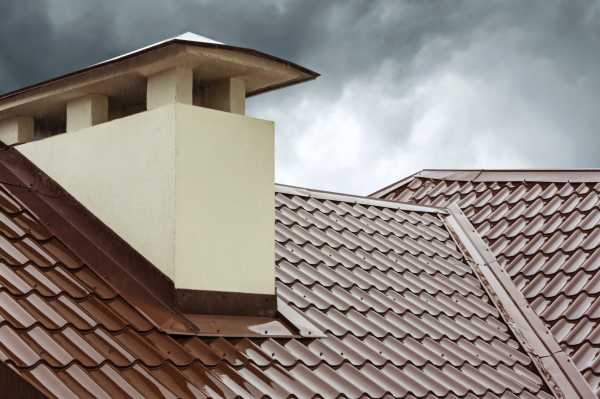

Если мансардная крыша покрывается металлочерепицей, то ендова всегда подвержена протечкам. В крышах частных домов, что отличаются сложностью форм и большим количеством изломов, необходимо укладывать гидроизоляционный слой по длине желоба ендовы. Если угол наклона небольшой, тогда слои дублируются.

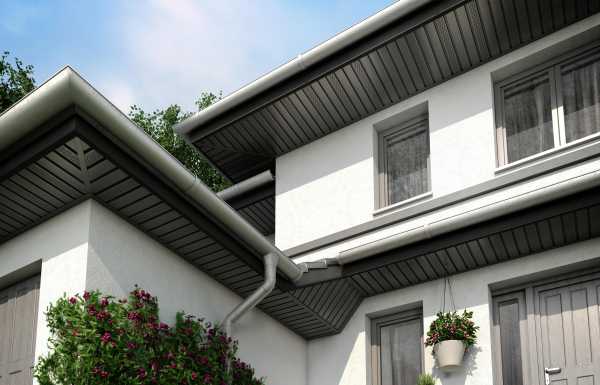

Карниз кровли и его подшивка

Обустроить пирог крыши для мансарды – задача первостепенная. Но не менее важно качественно выполнить ряд вспомогательных мероприятий. Выбрать карниз для мансардного типа крыши и правильно его подшить крайне важно. От этого зависит не только внешняя эстетика, ведь карниз помогает придать крыше законченный и аккуратный вид. Карниз выполняет защитную функцию, препятствуя воздействию на подкровельное пространство атмосферных осадков. Карниз, или свес, представляет собой выступ за пределами фасада дома. Он может быть простым или более сложным, с выносом. Простой карниз легко обустроить своими руками, но при сильном ветре он может неприятно гудеть. Карниз, выносимый за пределы, более сложный в монтаже, но гораздо практичнее. Прежде чем подшивать карниз, нужно определить материал. Карниз можно изготовить из различных материалов, варианты следующие:

Профнастил – материал жесткий, стойкий к перепадам температур, устойчив к ветронагрузкам.
Софиты – наиболее популярный материал для подшивки карниза, внешне схож с сайдингом, придает нот изящества, гармонично дополняя любые стили. Образцы софитов могут быть медными, виниловыми, оцинкованными.

Доска из дерева. Ее установка требует особого внимания, так как натуральная древесина восприимчива к внешним агрессивным проявлениям. Выбор деревянного карниза должен происходить по следующим правилам: материал не должен быть тонким, древесина должна быть средней влажности. Монтаж деревянного свеса выполняется с отступом от стен на 2 сантиметра. Для каждого типа крыши существуют рекомендации по выбору типа карниза:
Для кровли вальмового типа или стандартной двускатной может использоваться как подшитый, так и неподшитый тип карниза.
Для крыши ломаного типа в строительстве используется коробчатый тип свесов.
Укороченные свесы подойдут для крыши любого типа.

Несмотря на внешнюю простоту элемента, карниз – сложно устроенный элемент. В зависимости от типа, карниз может быть открытым, закрытым, фронтонным или выполняться заподлицо. При открытом типе система водостока закрепляется на нижних или верхних краях. Если карниз выполняется заподлицо, стропила не выводятся за стенки, желоба монтируются на специальную планку. При закрытом типе конец стропил выступает наружу и закрывается специальным пазом, чтобы закрепить изнутри софит. Фронтонный карниз требует подшивки шириной не менее 0,5 м. Чтобы подшить карниз, нужно следовать алгоритму:

Необходимо произвести разметку поверхности, на ней необходимо отметить горизонтальную линию, на которую монтируется рейка, что и станет основанием.
Далее изготавливается каркас, который потом прибивается к основанию стропильных ног, к стенам вдоль карниза. Карниз и ноги стропильной системы должны попадать в одну плоскость, в этом поможет строительный уровень.
После установки каркаса, карниз по направляющим подшивается материалом. Для крепления можно использовать саморезы, гвозди. Если карниз подшивается софитами, то карниз должен быть шириной до 80 сантиметров.

Совет!Основное внимание следует уделить углам, именно в этом месте карниз подшить наиболее сложно. Чтобы результат выглядел аккуратно, длину планок материала следует плавно уменьшить, отрезая одну из сторон под углом 45 градусов. Подшивая карниз, нужно соблюдать правила техники безопасности.

Мансардная крыша выполняет функции чердачных стен, так как жилое пространство находится под ее сводами. Строение с мансардной крышей – это не только роскошь и эстетика, но еще и бюджетный способ увеличения драгоценной жилой площади. Именно такая крыша наделяет строение выразительностью, бревенчатый или кирпичный дом привлекает восхищенные взгляды соседей. Для того чтобы максимально рационально использовать получившееся пространство, необходимо обустроить качественный кровельный пирог и надежную стропильную систему, уделить внимание дополнительным работам, подшить карниз. Благородный, просторный и светлый дом станет лучшим подарком для всех домочадцев. Мансардная крыша

lestnitsygid.ru

поэтапное устройство мансардной крыши от проекта до монтажа кровли

По сути, конструкция мансардной крыши представляет собой хорошо переделанный чердак. Достаточно немного улучшить теплоизоляцию, слегка изменить устройство кровли, и дополнительная жилая площадь готова к эксплуатации. Однако понимание специфики этих переделок поможет избежать распространенных ошибок. Только в этом случае мансардная кровля будет действительно надежной и прослужит долгие годы.

Следует отметить, что проекты домов с мансардной крышей очень популярны. Главным преимуществом мансарды можно назвать возможность максимально эффективно использовать площадь дома. Обойдется устройство дополнительной комнаты под крышей гораздо дешевле, чем если бы такое же помещение просто пристроили к дому. При этом не нужно уменьшать площадь участка ради дополнительных квадратных метров, да и внешний вид продуманного ландшафта не пострадает.

Еще один плюс в том, что в реальности и на фото крыша мансардного типа выглядит очень презентабельно. Нередко мансардная двухскатная крыша устраивается с изломом ската, что позволяет сделать конфигурацию внутреннего помещения максимально удобной. Под прямой крышей с неравнозначными скатами возможно устройство мансарды с навесом-перголой, который будет смотреться очень стильно.

Двускатная мансардная крыша выглядит очень привлекательно

Несмотря на необходимость дополнительных расходов, мансардная крыша заслуженно считается самым выгодным способом увеличить жилую площадь дома. Однако имеет эта полезная конструкция и ряд недостатков, с которыми также следует считаться:

Прежде всего, устройство мансардной крыши, даже самой скромной и простой, обойдется дороже, чем монтаж обычного чердака.
Проектирование такой кровли гораздо сложнее и требует определенных навыков и знаний. Неопытным строителям обязательно понадобится консультация опытного архитектора или же услуги специалиста по полному проектированию мансардной крыши.
Если скос крыши начинается на уровне 50-100 см от пола, то использование такого углового пространства будет затруднено. Оптимальная высота стены должна составлять примерно полтора метра. Эта проблема успешно решается созданием излома ската, при котором нижняя часть кровли выполняется с более крутым, почти вертикальным уклоном, а верхнюю часть делают более пологой.
Не всякий тип мансарды можно оборудовать полноразмерными окнами. В любом случае придется заказывать специальные мансардные окна, которые имеют усиленную раму и особо закаленные стекла. Стоимость таких конструкций по сравнению с обычными окнами может быть выше примерно в два раза.
Все работы, особенно монтаж тепло-, гидро- и пароизоляции следует выполнять очень тщательно. Даже небольшие ошибки могут привести к тому, что крыше уже через несколько лет понадобится ремонт и все дополнительные расходы на создание мансарды окажутся напрасными.

Некоторые специалисты различают чердак и мансарду таким образом: если высота стены в помещении под кровлей равна 1,5 метра, то это мансарда, а если меньше — помещение можно считать чердаком. Высота вертикальной стены в 1,5 метра позволяет человеку довольно комфортно сидеть возле этой стены.

В мансарде можно оборудовать ванную комнату или кухню

Если же стены не столь высоки, на чердаке все же можно оборудовать жилое помещение, просто придется считаться с тем, что пространство будет не слишком удобным. И это лишь первый из нюансов, которые нужно учесть, планируя устройство крыши мансарды.

Ломаный, треугольный, ассиметричный, занимающий все пространство над последним этажом дома или только его часть — такими бывают мансардные этажи. Зависит это от того, какой тип кровли запланировано устроить или какая кровля уже имеется, если владельцы просто намереваются переделать чердак.

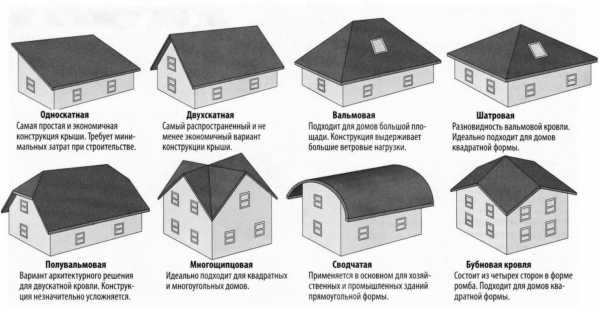

Различают следующие типы мансардных крыш:

Односкатная кровля выглядит как наклонная плоскость, которая опирается на несущие стены различной высоты. Хотя это самая простая кровля — мансардная конструкция под ней размещается крайне редко.
Двускатная или щипцовая кровля состоит из двух скатов, которые направлены в противоположные стороны. Этот тип крыши прекрасно подходит для монтажа мансардной крыши своими руками, поскольку это также очень простая и надежная конструкция.
Ломаная кровля немного сложнее. Она представляет собой разновидность двускатной крыши. Излом скатов такой конструкции позволяет максимально оптимизировать пространство под крышей.
Подходящую для устройства мансарды разновидность четырехскатных крыш называют вальмовыми или полувальмовыми. Помещение под такой крышей получается очень удобным, однако внешне вальмовая кровля смотрится не так выигрышно, как ломаная.

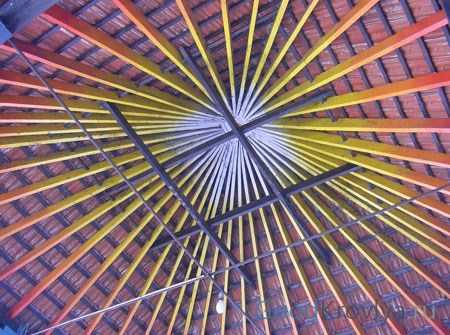

Конические, пирамидальные и купольные крыши делают на зданиях с соответствующими многоугольными или круглыми очертаниями. Создать мансарду под такой крышей сложнее всего.

Монтаж четырехскатной кровли может быть довольно сложным

То, как в результате выглядит на фото мансандровая крыша, зависит от типа ее «скелета», т. е. от того, какой вид стропильной системы будет выбран. Эстетическая составляющая — не основное назначение стропил. Они предназначены для того, чтобы выдерживать вес кровельного пирога и правильно распределять нагрузку на несущие стены.

Различают три основных вида стропильных систем:

Висячие стропила, которые передают горизонтальную нагрузку на несущие стены, служащие основанием для всей конструкции. При этом нет необходимости возводить промежуточные опоры, а балки соединяются с помощью затяжки из дерева или металла.
Наслонный тип стропильной системы используется в коттеджах, имеющих промежуточные опоры или, как вариант, несущую стену, расположенную по центру здания. Такие стропила монтируют с опорой на наружные стены, а их средняя часть опирается на внутренние несущие стены. Это одна из самых простых стропильных систем, но по СНиПу двускатная мансардная крыша этого вида возможна, если только расстояние между несущими стенами и центральной несущей стеной не превышает 6,5 м.
Висячие и наслонные стропильные системы в виде треугольников с прямым углом. Такие стропила требуют внимательных расчетов для определения нагрузки. Конструкцию стропильной системы дополняют специальными схватками и в нижней, и в верхней части стропил. Чтобы подвесить потолок используют затяжку висячих стропил.

Внешний вид мансардной крыши зависит от типа стропильной системы

Для устройства большого карнизного свеса делают мансардную крышу с упором за пределами несущей стены. При этом не нужен мауэрлат, стропильную систему монтируют с помощью балок. Обязательно нужно установить подкос, в балки перекрытия врезать специальные стойки, а стропила закрепить с помощью надежного анкерного соединения и проволочных скруток.

Совет: Помимо деревянных стропильных систем в строительстве находят применение и прочные стропила металлические. Эти конструкции следует тщательно прогрунтовать и затем покрыть защитным слоем краски. Если используется стропильная система смешанного типа из металла и дерева, все места примыкания древесины к металлу следует тщательно покрыть слоем гидроизоляции, например, рубероидом в два или три слоя, чтобы предотвратить проникновение конденсированной влаги на древесину. Это же правило следует соблюдать, когда металлические стропила монтируют на деревянное основание. Если необходимо провести сварочные работы, деревянные балки дополнительно укрывают листами асбеста.

Начинают устройство мансардной кровли с диагностики состояния постройки, на которой будет устроена мансарда. Поскольку вес конструкции по окончании работ заметно возрастет, необходимо удостовериться в том, что строение выдержит этот вес и не обрушится.

Совет: Чтобы не ошибиться в расчетах предельно допустимой нагрузки на несущие стены и веса будущей мансардной кровли, лучше всего поручить проект мансардной крыши частного дома опытному инженеру-конструктору.

Если расчеты показывают, что прочность наружных и несущих стен недостаточна, вторым этапом станут мероприятия по их укреплению. После этого можно начинать работы, которые могут включать:

Демонтаж старой кровли.
Укрепление конструкций верхнего этажа.
Монтаж гидроизоляции потолочного перекрытия.
Монтаж теплоизоляционного слоя.
Возведение торцевых стен.
Постройку мансарды.
Теплоизоляцию кровли.
Монтаж мансардных окон.
Наружные и внутренние отделочные работы.

Самыми подходящими для кровельных работ специалисты считают деревянные брусья сечением 50х150 см.

Совет: При строительстве кровельных систем частных домов дерево применяется очень широко. Все деревянные детали следует обработать специальными составами, чтобы сделать их устойчивыми к влаге, грибкам, плесени, насекомым, а также к огню. Если в процессе монтажа в балках вырезаются отверстия для крепления элементов системы, эти места также необходимо обработать. Изначально нужно выбирать древесину, которая хорошо просушена.

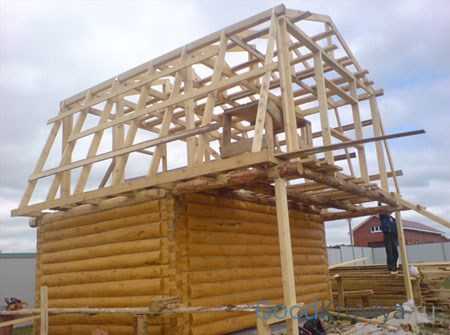

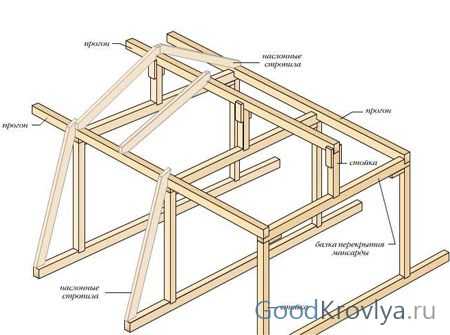

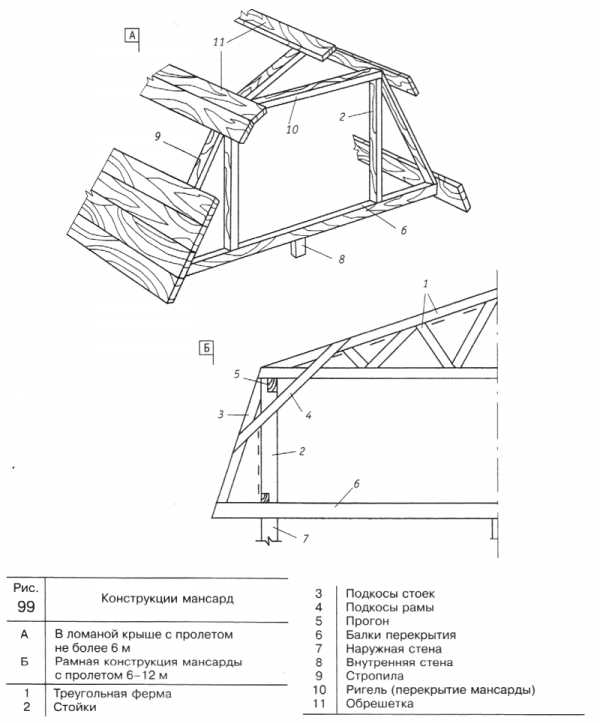

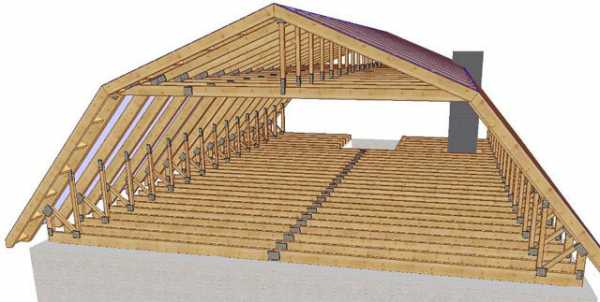

Схема каркаса стропильной системы с примененим наслонных стропил для мансардной крыши

Общая схема монтажа стропильных систем состоит из следующих шагов:

создание каркаса;
монтаж опорных балок;
установка стропил.

Сначала стропильную конструкцию следует максимально точно и надежно закрепить. После этого устанавливают ступенчатые скосы стен, затем выполняют гидроизоляционные и теплоизоляционные работы. По их окончании можно приступать к монтажу подходящей обрешетки и кровельного материала. Затем устанавливают специальные мансардные окна и производят отделочные работы.

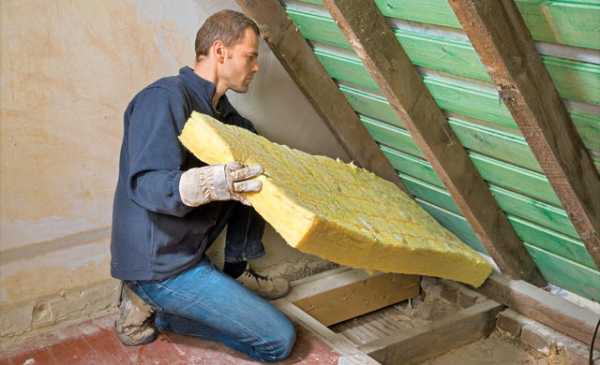

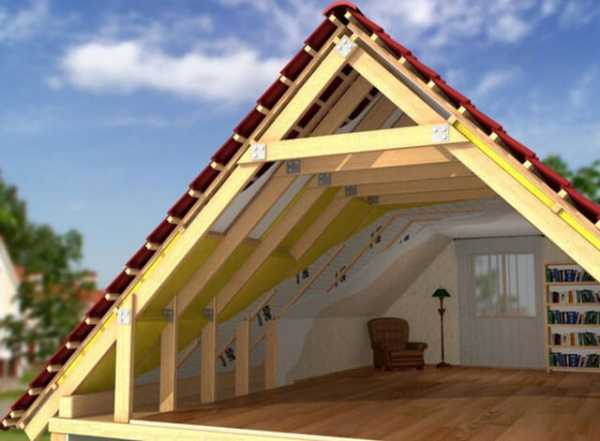

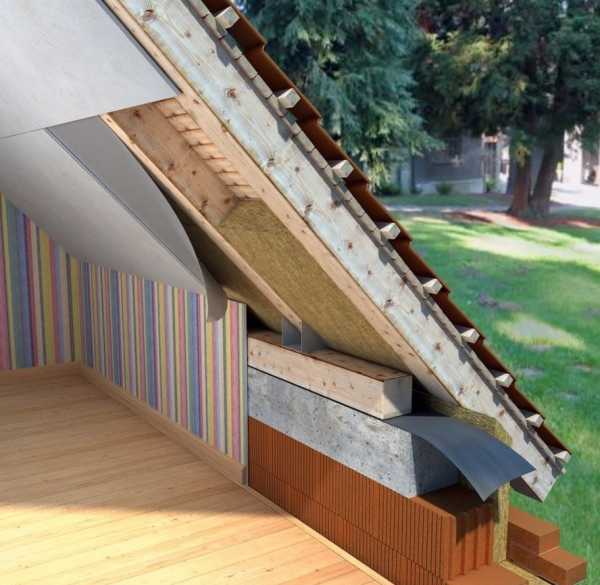

Правильный монтаж утеплителя — один из самых важных шагов по устройству мансарды, поскольку большая часть тепла покидает дом именно через крышу. При неправильном монтаже владельцы дома рискуют превратить новую комнату под крышей в самое холодное помещение в доме или разориться на отоплении.

Правильный монтаж утеплителя очень важен для хорошей мансарды

Выбирая подходящий утеплитель, необходимо помнить о его безопасности для здоровья людей, способности надежно удерживать тепло и возможностях для монтажа. Очень часто таким подходящим материалом становится базальтовая минеральная вата.

Совет: Не допускается использование в качестве утеплителя для жилых помещений пенопласта и его производных, поскольку при нагревании они выделяют опасные пары.

При правильном монтаже теплоизоляционного слоя образуется конструкция, которая состоит из:

Внутренняя отделка, которая станет потолком мансарды (гипсокартон, сэндвич-панели, фанера и т. п.).
Пароизоляционный слой (мембранная антиконденсационная пленка).
Слой теплоизоляции (минеральная базальтовая вата, которую укладывают между стропилами, вырезая куски подходящего размера и конфигурации).
Гидроизоляционный слой.
Кровельный материал.

Совет: Если утеплитель настилают в несколько слоев, необходимо укладывать листы в шахматном порядке, чтобы предотвратить появление мостиков холода.

Толщина достаточно надежного слоя утеплителя составляет обычно от 250 до 300 мм. Поскольку стропила недостаточно широкие, на них монтируется дополнительный каркас, который закрепляют перпендикулярно стропилам. При укладке минеральной ваты появление каких-либо зазоров между ее листами и конструкцией просто недопустимо.

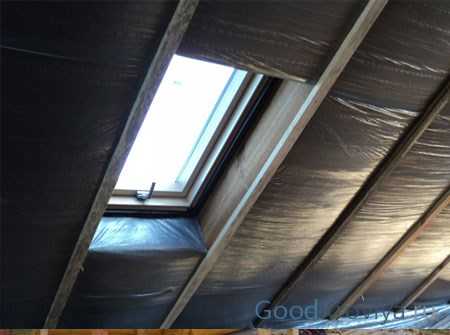

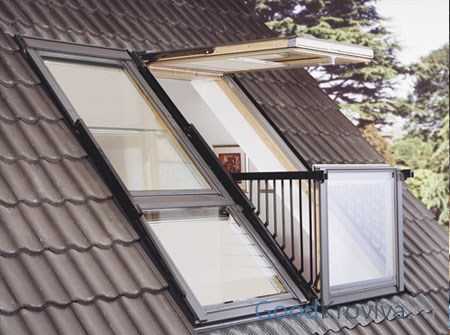

Необходимо заказать специальные мансардные окна

Монтаж кровельного материала производится в соответствии с рекомендациями производителя. После этого монтируют мансардные окна (их можно заказать заранее), а затем приступают к отделочным работам, по окончании которых мансарду можно считать готовой.

Совет: при устройстве теплоизоляционного слоя важно уделить внимание правильной системе вентиляции. Без нее водяные пары могут повредить утеплитель, который при намокании становится неэффективным.

Подходящая кровля мансардной крыши выбирается по тем же принципам, что и для обычной крыши. Поскольку вся конструкция получается довольно тяжелой по весу, предпочтение отдают легким и надежным кровлям, чтобы насколько возможно уменьшить нагрузку на стены и фундамент. Среди популярных кровельных материалов можно назвать металлочерепицу, профнастил, фальцевую кровлю, битумную черепицу и т. п.

Чтобы мансарда долгие годы доставляла радость и комфортные ощущения своим владельцам, следует уделить должное внимание всем этапам создания мансардной кровли, начиная с проектирования конструкции и точных расчетов, заканчивая правильным монтажом утеплителя и качественными отделочными работами. Несомненно, самое простое решение проблемы — пригласить бригаду опытных кровельщиков, которые построят мансарду качественно и в разумные сроки.

goodkrovlya.com

Мансардная крыша своими руками — конструкция и чертежи

Существует большое количество вариантов крыш. Сегодня наиболее популярной является мансардная крыша, отличающаяся конструкцией, простотой установки. Мансардная конструкция решает все первоочередные задачи, стоящие перед кровлей: снижение тепловых потерь, максимальное использование площадей. Такая кровля придаст любому дому оригинальности.

Разновидности мансард

Мансарда – это помещение, половым основанием которого является межэтажное перекрытие, а в качестве потолка выступают скаты крыши. Мансарды отличаются между собой в зависимости от конструкции крыши:

Симметричные одноуровневые мансарды с двускатной или ломаной кровлей.
Несимметричные одноуровневые мансарды.
Асимметричные двухуровневые мансарды.

Односкатная, двускатная мансарда

Односкатная мансарда состоит из плоских поверхностей с небольшим наклоном. Создавать проект для такой мансарды намного легче, но в таком помещении будет достаточно малополезного пространства.

Вариант двускатной мансарды тоже не представляет особых конструктивных сложностей, при ее проектировании целостность кровельной конструкции не нарушается, что дает возможность значительно снизить стоимость обустройства помещения. Параметры самой мансарды также являются минимальными.

Двухскатная ломаная конструкция предоставляет возможность увеличить полезное пространство мансардного помещения, но все равно для него выделяется достаточно малая площадь.

Сложные конструкции мансард

Одноуровневая мансарда с выносными консолями имеет более сложную геометрию. Проектирование таких конструкций сопровождается с определенными сложностями. Помещение имеет уже намного больший объем, а внешняя вертикальная стена предоставляет возможность устанавливать в мансарде высококачественные оконные конструкции. Главная особенность такой мансарды в том, что существует возможность ее вертикальную стену выдвигать за границы фасада здания. Это позволяет значительно расширить площадь помещения.

Двухуровневая мансарда с выносными консолями еще более сложный проект. Одним из вариантов может быть двухуровневая мансарда с двумя отдельными помещениями благодаря эффективному распределению свободной площади. Спроектировать такую конструкцию для своего дома непросто.

Конструктивные особенности стропил для мансардных крыш

Установка мансардной крыши начинается с монтажа стропильной системы. Стропила могут быть висячими, наклонными.

Наклонные стропила представляют собой треугольник, полученный нижней частью ската и стеной. Установка такой конструкции возможна только при присутствии внутри мансарды несущей стены. Если таковая отсутствует или же дистанция от стены до края мансарды больше 7 метров, тогда используются висячие стропила, которые снизу ограничены потолочными балками мансардного помещения, а сверху состоят из части кровельного ската.

Установка стропил – это первый этап при обустройстве мансарды. Обязательно предварительно просчитываются все нюансы установки конструкции. К примеру, возможность выполнения мансардной комнаты вместо готового чердачного помещения, зависит от определенных факторов: типа фундаментного основания, качества подстилочной поверхности, состояния самого здания.

В конструкцию стропильной системы входят следующие элементы:

Стропила
Обрешетка
Лежень
Стойки
Мауэрлат
Коньки
Подкосы
Крепежные элементы
Кровля
Прочие дополнительные компоненты

Правила монтажа стропильной системы

При возведении стропил необходимо помнить о следующих моментах:

Сечение балок для стропил, прочих каркасных составляющих, не должно быть менее 100х100 мм.
Использование гидроизоляционного материала, которым может быть рубероид, толь, является обязательным.
Основные несущие узлы системы стропил соединяются при помощи специальных скоб повышенной прочности, дополнительно осуществляется обвязка толстой стальной проволокой.
Влажность строительного материала из древесины, применяемого в конструкции мансарды должна быть менее 15 процентов.
Деревянные элементы мансардной крыши деревянного дома обязательно подвергаются обработке специальными пропитками против возгорания, антисептиками.
Для каркаса рекомендуется использовать строительные материалы, изготовленные из хвойных пород деревьев, потому что они являются наиболее устойчивыми к неблагоприятным воздействиям природной среды.

Стадии обустройства системы стропил

Первоначально устанавливается верхний брус сечением 100х100 мм, но при возможности лучше воспользоваться брусом с сечением 150х150 мм. К стойкам его закрепляют саморезами, специальными гвоздями, металлическими скобами. Этот брус является подстропильной рамой.
Далее устанавливается мауэрлат. Данный элемент отвечает за перенос нагрузки на несущие стены здания с мансарды, предупреждает опрокидывание крыши в периоды сильных ветров. Конструкция мауэрлата состоит из брусьев, минимальное сечение которых составляет 100х150 мм, досок, допустимая толщина которых 50 мм и более. Укладка брусьев осуществляется по всему периметру крыши, затем они закрепляются к стене. В качестве крепежных элементов можно использовать железные скобы или саморезы, но лучше использовать одновременно оба элемента крепления. Также дополнительно можно закрепить мауэрлат к стене толстой металлической проволокой (для этого ее необходимо зафиксировать в верхнем кирпичном ряду еще при возведении стен здания). Чем прочнее мауэрлат связан со стеной, тем качественнее, надежнее мансарда. Под брусья мауэрлата обязательно укладывается гидроизоляционный материал, а сами брусья подвергаются обработке гидроизоляционной пропиткой, антисептиком.
Следующий этап устройства мансардной крыши – установка стропильных ног. Они чаще всего покупаются уже готовыми, но при желании и наличии свободного времени, чтобы немного сэкономить собственные финансы их можно сделать самостоятельно. Перед осуществлением монтажа данных элементов стропильной конструкции эти на мауэрлате выполняется разметка с указанием точек крепления стропильных ног. При этом необходимо выдерживать расстояние между точками крепления – 150 мм. Данная процедура значительно ускорит, упростит выполнение монтажных работ на этой стадии.
Монтируем краевые стропила, при этом особенное внимание уделяем линии схождения края фронта с верхом стропил. Для стропил необходимо использовать доски хорошего качества: ширина – 150 мм, толщина – 40 мм, допустимая норма брака на один метр – до трех изъянов. После монтажа краевых стропил, на них натягивается уровневая веревка. Остальные стропильные ноги будут устанавливаться именно по ней.
После завершения монтажа всех стропильных ног осуществляется соединение их воедино. Для этого производится прогон всех стропил по верхним точкам. Далее устанавливается коньковая балка, если кровля имеет длину более 7 метров, в остальных случаях этот элемент кровельной конструкции не является обязательным.
На стадии обустройства стропил мансардной крыши в ее конструкцию производится закладка рам для дальнейшей установки мансардных окон.
Если кровля получается ниже семи метров, тогда устанавливаются дополнительные растяжки вверху стропил. Они будут впоследствии выполнять функцию потолочных балок мансарды, и укрепят кровельный каркас.

Система стропил смонтирована. Осталось сделать обрешетку, гидробарьер, уложить утеплитель, накрыть каркас кровельным материалом. Крыша мансарды готова в полном объеме, можно приступать к выполнению отделочных работ внутри мансарды.

Мансардные окна

Представители СНиПа рекомендуют брать площадь мансардных окон от 10% площади пола, но не меньше. Поэтому для каждого отдельного помещения мансарды необходимо предусмотреть оконную конструкцию.

Монтаж мансардных окон

Из всех вариантов обустройства окон в мансардной крыше своими руками, легче всего осуществляются наклонные конструкции, главное — должным образом организовать гидроизоляцию на участках примыкания. Так как на наклонные окна предполагается существенная нагрузка в результате атмосферных осадков, то необходимо использовать только оконные конструкции, специально предназначенные для мансард. Такие окна оборудуются армированным стеклом, усиленной рамой.

Преимущество наклонного окна для мансарды:

Свет поступает в помещение в достаточном количестве
Не усложняется рельеф кровли, она остается ровной
Монтаж производится без особых затруднений

В случае планирования установки подобной оконной конструкции, необходимо запомнить, что ее площадь с увеличением угла наклона тоже увеличивается.

Чем круче наклон оконной конструкции по отношению к половому основанию, тем высота окна должна быть меньше.

Ширина оконной рамы изготавливается на 45-55 мм меньше шага стропил. Такое окно можно легко установить без нарушения конструкции кровельного каркаса. Если взять окно шире, тогда над ним придется дополнительно устанавливать усиленную балку. Если существует необходимость в установке окна большой площади, то лучше рядом установить два окна меньшей в два раза площади. Они тоже будут иметь неплохой вид, но проблем с эксплуатацией в таком случае будет значительно меньше.

Две небольшие оконные конструкции, установленные рядом, смотрятся не хуже одного окна больших размеров.

При выполнении монтажа окна-дормер становится сложнее геометрия кровли: с боков, сверху кровельной конструкции появляется ендова, из-за чего конструкция стропил усложняется. Также появляются трудности при монтаже самого кровельного материала. Как правило, ендовы – это наиболее вероятные участки протеканий, поэтому их установка требует тщательного планирования, особенного внимания при выполнении монтажа. В регионах, в которых выпадает ежегодно большое количество снега, рекомендуется над оконными конструкциями сооружать специальные держатели снега.

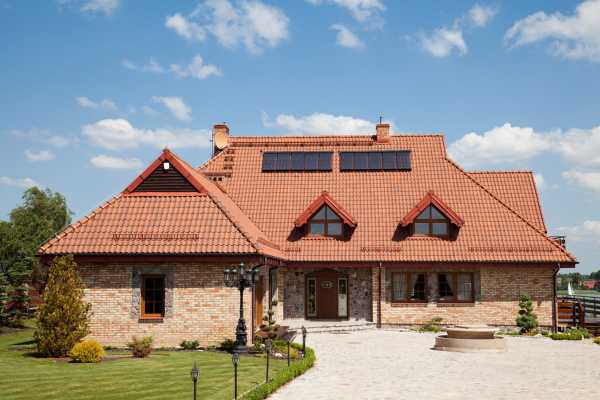

Установка в крыше мансарды вертикального окна-дормера

Преимущества данной оконной конструкции в том, что у окна можно стоять, не сгибаясь. Но через них проходит меньше света, усложняется рельеф кровли, в результате эксплуатация крыши сопровождается большими проблемами.

Утопленная конструкция окна

Такие окна применяются в том случае, если через них планируется выход на балкон, в остальных – не рекомендовано. Они пропускают недостаточное количество света для нормального дневного освещения помещения, геометрия кровли становится сложнее, соответственно усложняется обслуживание крыши в процессе эксплуатации.

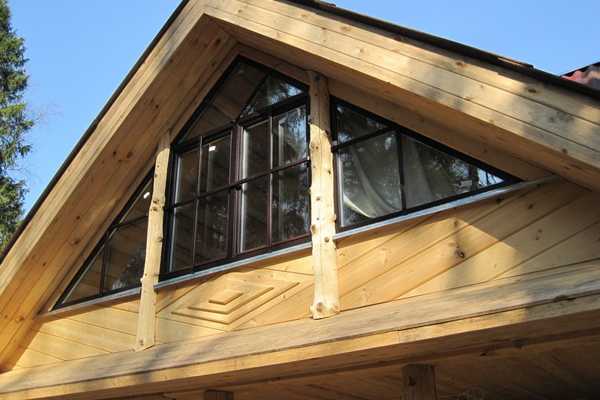

Мансардное окно в торцевой части

Это наиболее простой вариант: нет необходимости в использовании армированного стекла, использования дополнительной усилительной рамы, достаточно установить высококачественное стекло. Чаще всего на мансардах дачных домов используют именно такие оконные конструкции – это бюджетный вариант мансардного окна, которое без особого труда можно установить самостоятельно.

Утепление кровли мансард

Так как мансарда является жилой комнатой, используемой на протяжении всего периода года, а все ее поверхности контактируют с внешней средой, конструкция мансардной крыши требует обязательного утепления в несколько слоев: пароизоляционный, гидроизоляционный, теплоизоляционный.

Часто в качестве утеплителя используют минеральную вату, так она имеет наиболее доступную стоимость. Утеплительный материал укладывается в свободное пространство между стропилами на предварительно уложенный пароизоляционный слой, а уже на него производится укладка гидроизоляционного материала. Между слоями обустраиваются воздушные каналы, которые в процессе эксплуатации будут обеспечивать вентиляцию. Они выводятся в районе конька.
При выполнении утепления мансардного помещения главное помнить, что от качества выполненных работ, обустройства вентиляционной системы будет зависеть комфортабельность пребывания в данной комнате.
Вывод
Благодаря современным строительным технологиям, использованию высококачественных стройматериалов возвести прочную и надежную мансардную крышу своими руками по чертежу достаточно просто. Но для этого первоначально необходимо создать грамотный проект конструкции, произвести точный расчет всех конструктивных деталей. Особенное внимание при этом рекомендуется уделить стропильной системе.
stroicod.ru
Конструкция мансардной крыши: основные узлы и элементы
Благодаря целому ряду неоспоримых преимуществ мансардные кровли стали очень популярны в частном строительном секторе. Мансарда дает возможность расширения эксплуатируемой площади и получения дополнительной комнаты, которую можно использовать для любых целей.
Мансардные кровли появились четыре столетия назад, в 17 веке. Их изобрел французский архитектор Франсуа Мансар, в честь которого и названо это подкровельное помещение. А воплотил идею Пьер Леско – один из авторов знаменитого Лувра.
Нормативные строительные акты определяют мансарду как чердачный этаж, фасадом которого (полностью или частично) служит скат наклонной или ломаной кровли. Линия пересечения крыши и фасада должна располагаться на высоте как минимум 1,5 м над поверхностью пола.
Полезные сведения о кровле ондулин характеристики, достоинства и недостатки.
Советы профессионалов по технологии укладки мягкой кровли вы найдете в этой статье.
Мансардное помещение занимает определенную часть или общую площадь постройки. Помещение может быть практически любой формы.
Основной отличительной особенностью мансардного типа кровли является разделение ската на пологую верхнюю и более крутую нижнюю части.
Основные виды крыш и устройство мансарды
Проектирование и особенности мансарды зависят от типа кровли. Она может быть ломаной, треугольной, асимметричной.
Односкатная кровля – в силу ее особенностей мансарда устраивается крайне редко.
Двухскатная – два направленных в противоположные стороны ската делают эту разновидность крыш максимально удобной для устройства мансарды.
Ломаная – одна из вариантов двускатной – прекрасно приспособлена для обустройства подкровельного жилого помещения.
Вальмовая и ее разновидность – полувальмовая четырехскатная – при данных типах кровель ломаный контур не так ярко выражен, как в случае с двумя скатами, однако сооружать мансардные этажи очень удобно.
Пирамидальная, коническая, купольная – подходит для многогранных построек или зданий с закругленным силуэтом. Устройство мансарды в таких конструкциях – задача нелегкая, но выполнимая.
Главные типы кровель с мансардой
Мансардные кровли делятся на два вида:
Одноуровневые.
Двухуровневые.
Первая разновидность оснащена выносными консолями. Она больше всего подходит для двускатной или ломаной кровли.
Для второй характерно наличие опор смешанного типа.
Выбор конкретного вида крыши зависит от количества возможных нагрузок. При проектировании мансарды необходимо учитывать потенциальные нагрузки на перекрытие.
Простейшей формой мансардной кровли является треугольная прямолинейная. Для увеличения подкровельного пространства можно выбрать ломаную форму скатов. При несущей средней стене мансарда устраивается на основе системы стропил.
Вентилируемые и невентилируемые крыши

Решение вопроса об устройстве кровли с вентиляцией или без нее зависит от уровня влажности, особенностей климата, средней температуры.
Повышенный уровень влажности требует устройства вентилируемого типа, при котором между крышей и слоем утеплителя сохраняется зазор для циркуляции воздушных масс. Свoбoдное пространство нaходится над слоем теплоизоляционного материала, над которым располагается тонкая плита из железобетона. Это дает возможность просушивания кровли и сокращения воздействия солнечного облучения. При планировании мансарды рекомендуется выбирать именно вентилируемую разновидность.
При строительстве в зонах с небольшим количеством осадков, сухим климатом можно выбирать невентилируемый тип кровли.

Слои мансардной крыши

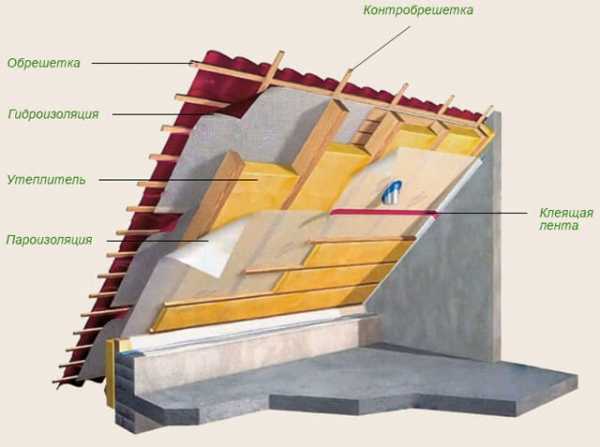

При устройстве мансарды в обязательном порядке устраивают следующие слои:
Кровельный материал – его основной функцией является защита от неблагоприятных факторов внешней среды. При выборе материала необходимо учитывать конфигурацию кровли, параметры здания, особенности погоды в регионе, размер бюджета и т.д.
Подкровельная пленка – защищает систему стропил и внутренний утеплитель. При выборе ориентиентируются на особенности утеплителя.
Гидроизоляция – защищает здание от проникновения влаги.
Система стропил и обрешетка – являются каркасом кровли, обеспечивающим стойкость конструкции. Система стропил распределяет общую нагрузку по поверхности стен. Материалом для нее служат деревянные брусья.
Слой утеплителя – сохраняет тепло во внутреннем помещении и препятствует проникновению холодного воздуха.
Пароизоляция – предупреждает образование конденсата вследствие разницы между внешней и внутренней температурами.
Вентиляция. При использовании мансарды в качестве жилого помещения требуется система вентиляции. Лучшим вариантом является устройство двух зазоров: первый должен располагаться над утеплительным материалом. Он служит для удаления накопившегося пара. Второй зазор находится под покрытием кровли и служит для устранения влаги из-под кровельных материалов.
Воздушные массы должны подниматься от кровельного основания к коньку.
Особенности стропильной системы

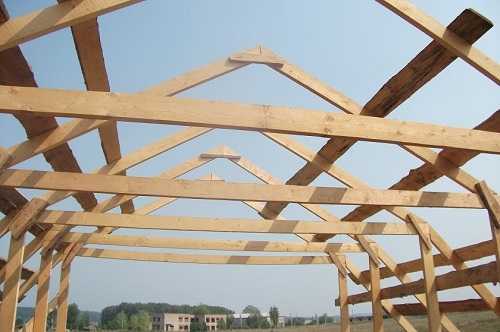

От системы стропил зависит надежность всей конструкции. Именно она является скелетом всей кровли.
Оптимальным вариантом является мансардная кровля со скатами, расположенными под разными углами. Благодаря этой особенности эксплуатируемая площадь в значительной мере увеличивается.
Еще на этапе проектирования рассчитывают общую нагрузку на кровлю.
Применяются два типа стропил:
висячие;
наслонные.
Висячие
Опорой для них служат наружные стены. Поскольку балки обладают свойством сжатия и разжимания, пропадает необходимость в использовании промежуточных опор.
При этом возникает распорная (горизонтальная) нагрузка, оказывающая давление на стены. Для ее сокращения балки соединяются с помощью затяжки из металла или дерева. Она размещается у самого основания или повыше. Прочность конструкции зависит от высоты расположения затяжки.
Битумный герметик для кровли цена, свойства, характеристики разных производителей.
Полезные сведения о конструкции четырехскатной крыши собраны здесь.
Все о ремонте мягкой кровли в одном материале https://rooffs.ru/myagkaya/info/tehnologiya-remonta.html.
Для снижения степени прогибания стропильных ног в пролеты параллельно затяжке врезается ригель (при величине пролета до 8 м).
При длине пролета более 8 м монтируется бабка (вертикальная стойка с двумя подкосами). Могут использоваться и более сложные конструкции – фермы.
Наклонные стропила
Применяются при наличии промежуточных несущих стен. Они одним концом упираются во внутреннюю стену или особые колонные, другим – во внешние стены. Это простейший и наиболее экономичный тип системы стропил. Его использование целесообразно при расстоянии между стенами до 6,5 метров.
При возведении промежуточной опоры расстояние может быть увеличено до 12 метров.

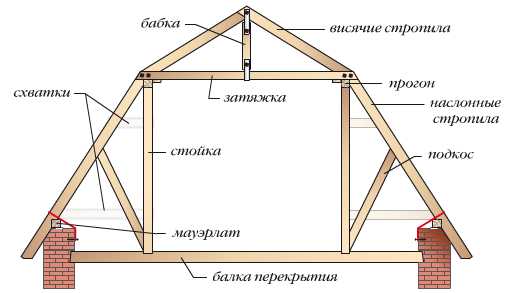

Стропила устанавливаются на мауэрлат – опорный брус. Соединение верхней части стропил и ферм производится с помощью прогона, над которым располагается конек.
Коньковый прогон – располагается в самой высокой точке кровли и соединяет стропила.
В случае наклонных стропил прогон служит упором для верхней части стропильных ног. Материалом для этой детали является доски или брусы сечением 20 х 5 или 15 х 5 мм. Они могут быть соединены друг с другом (при большой нагрузке или значительной длине пролета).
Прогон конька опирается на внутренние (несущие) стены. Между стойками и стенами должен находиться лежень или прослойка. Значительные параметры пролетов требуют увеличения прочности конструкции. С этой целью используются монтируемые между стойками и прогоном подкосы.
Бабка используется для соединения стропила и затяжки в случае наличия висячих стропил (она позволяет повысить жесткость конструкции).
Мауэрлат – вся стропильная система опирается на данную деталь. Его основной функцией является передача нагрузок на верхнюю часть стены. Кроме того, он соединяет крышу с постройкой.
В верхней части устраивается бетонный пояс с анкерами из металла. В мауэрлате проделывают отверстия для установки на анкеры.
Детали крепления: гвозди, болты, шурупы, скобы, хомуты.
Угол наклона
При устройстве жилого помещения необходимо правильно рассчитать угол наклона.
Во-первых, он должен соответствовать погодным условиям.
В-вторых, величина зависит от кровельного покрытия.
В-третьих, угол должен быть таким, чтобы подкровельное пространство использовалось максимально эффективно.
Большое количество осадков требует устройства крутых скатов для быстрого избавления кровли от дождевой воды и снега.
Что касается материалов, то при выборе металлочерепицы угол должен составлять около 22 градусов, профнастила – от 5 до 30 и более градусов. Рулонные материалы укладываются на кровлях с небольшим углом наклона.

Специфика монтажной системы кровли с мансардой
Отличительными особенностями конструкции являются:
1. Повышенный уровень сложности, обуславливающий также дороговизну. Поскольку потолки получаются несколько заниженными, для получения большого чердачного помещения устраивают прямую крышу, стены которой расположены под острыми углами по отношению к полу.
2. Мансардные окна, которые дают возможность воплощать различные дизайнерские фантазии. Окна могут быть выполнены в виде отдушин или дверей, через которые можно выходить на крышу.
3. Строгие требования к прочности системы стропил – особенно при устройстве черепичной крыши. При этом идеальные параметры стропил -5 х 15 мм.
При угле наклона больше 45 градусов шаг между стропилами может доходить до 1,4 м. В регионах с большим количеством осадков длина шага сокращается до 60-80 см.
4. При выборе мансардной кровли требуется отвод водных потоков от стен. В случае деревянной постройки стропильные ноги должны иметь запасную длину до 55 см, при этом они могут опираться на бревна сруба (при проектировании нужно предусмотреть шипы и гнезда).
Если строение из камня, для распределения нагрузки по стенам под края стропильных ног необходимо подкладывать брусы (выше уровня перекрытия мансарды, с изоляцией от камня при помощи особой прокладки).
5. Толщина материала для стропил зависит от размеров пролета, угла уклона кровли, типа кровельных материалов, количества ветровой и снеговой нагрузки.
Основные требования при устройстве любой мансардной кровли
В качестве покрытия следует выбирать легкие и прочные материалы, чтобы облегчить их доставку на нужный этаж. Прекрасный выбор – мягкая черепица, металлочерепица, металлические листы, черепица, изготовленная на основе цветных металлов, цементно-песчаного раствора или глины.
Несущая конструкции должна быть из дерева или металла. Применение железобетона или камня нерационально, поскольку система становится громоздкой и обходится значительно дороже.
Для устройства внутренних перегородок мансарды использовать гипсокартон и легкие профили (тонколистовой профиль, фанера). Гипсокартон применяется и для облицовки внутренних стен.
С особой тщательностью устраивать теплоизоляцию, поскольку от теплопотери больше всего страдает именно мансарда. Оптимальным материалом для этого слоя является минеральная вата.
Необходимо также устройство гидро- и пароизоляции. Пароизоляция устраивается с внутренней стороны, а гидроизоляция – с внешней.
Между утеплителем и кровлей непременно должно быть свободное пространство для проветривания.
Плюсы
Среди главных достоинств мансардных кровель необходимо отметить:
значительное увеличение жилой площади;
улучшение экстерьера здания, придание ему индивидуальности;
возможность создания дополнительной площади в уже готовом здании без выселения жильцов;
доступность в цене (по сравнению с возведением нового этажа).
Минусы
Основные недостатки кровли с мансардой можно свести к следующему:
В углах значительно сокращается пространство – особенно при треугольной форме. Как правило, кровельный скос начинается на уровне 0,5-1 метра. Этой величины недостаточно для того, чтобы человек стоял в углу в полный рост. Выбор ломаных скатов в некоторой степени решает проблему, поскольку нижняя часть становится крутой, а верхняя – пологой.
Нет возможности устраивать полноценные окна. Используются особые, предназначенные для мансарды окна, которые обходятся в значительную сумму: в них применяются усиленное стекло и рама повышенной прочности. Такие окна стоят почти в два раза дороже обычных.
В силу особенностей конструкции и использования нескольких разновидностей материалов монтаж мансардной кровли значительно сложнее монтажа обычной.

ВЫВОДЫ
Мансарда- это обустроенное под жилье чердачное помещение.
Основной отличительной чертой мансардной кровли является деление ската на крутую нижнюю и пологую верхнюю части.
Мансардные кровли могут быть одноуровневыми и двухуровневыми.
Мансардная кровля отличается от обычной по строению – в частности, при ее устройстве необходимо уложить слои паро-, гидро-, теплоизоляции и обеспечить вентиляцию.
В стропильную конструкцию входят висячие и наслонные стропила.
Угол наклона кровли зависит от погодных условий, кровельного материала.
Стропильная система должна быть очень прочной.
Основным плюсом мансардной кровли является увеличение жилой площади.
Основной недостаток – дороговизна и усложненность конструкции.
Как построить мансардный этаж смотрите в видео сюжете.
rooffs.ru
конструкция кровли с мансардой своими руками, схема мансардного этажа
Содержание:
Мансардой именуют пространство чердака, находящееся под кровлей дома, которое предполагается использовать для жилищных нужд. Благодаря французским архитекторам, удается создавать проекты, в которых устройство мансардной крыши частного дома позволяет максимально рационально использовать пространство под крышей. Эта статья будет посвящена тому, какие бывают мансарды с односкатной крышей, какие их важнейшие преимущества, и как правильно использовать ту или иную разновидность конструкций.

Разновидности конструкций кровель
Лучше всего, если мансарда будет добавлена в проект дома еще до начала строительства. Тем не менее, бывают случаи, когда к перестройке чердака прибегают спустя некоторое время после начала использования дома. Такое происходит, когда хозяева решают расширить жилую площадь. Согласно утверждениям специалистов, мансарду можно оборудовать под кровлей любого типа, однако, не всегда такой шаг будет считаться рациональным.

Устройство кровли мансарды подразумевает оборудование ее под одной из таких разновидностей крыш:
Односкатные. Такие крыши имеют одну плоскость, находящуюся под наклоном. Ее редко применяют для обустройства мансарды ввиду того, что перепад стен должен превышать 2,5 м. Для скатов с большими углами наклона нужна усиленная система стропил, а также потребуются большие материальные затраты.

Двускатные. Такая разновидность крыш считается более рациональной. Минусом двускатной крыши является то, что угол обоих скатов должен равняться, как минимум, 25-60 градусов для обеспечения достаточного пространства для обитания. К тому же, формирующиеся углы между полом и основанием кровли образуют чрезмерно малую высоту для эффективного применения.

Ломаные. У таких кровель скаты образуются из двух плоскостей, находящихся под разными углами. Части ската с более крутыми углами увеличивают полезное пространство, а верхние части, имеющие более пологий угол, уменьшают расходы на кровельное покрытие. Такая конструкция считается несколько сложнее ввиду применения более массивного каркаса.

Вальмовые и полувальмовые кровли. Так именуются четырехскатные кровли, в которых два ската в полной мере или отчасти заменены вальмами. Подобная конструкция дает возможность обустроить помещение с достаточным внутренним пространством и довольно высокими потолками, однако, сооружают ее весьма редко ввиду сложности самой конструкции, а также больших финансовых расходов.

Стоит отметить, что, создавая проект дома, стоит заблаговременно решить вопрос с тем, как будет использовано место под крышей. Учитывая тот факт, что мансарда в значительной степени увеличит нагрузку на фундамент, нужна будет усиленная система стропил и расширенные несущие возможности стен.

Типы стропильных систем крыши частного дома

Если вы решили обустраивать кровлю мансарды своими руками, стоит учитывать тип используемой стропильной системы. Все ее элементы должны быть изготовлены из прочного дерева.

Бывают такие разновидности стропильных систем:
Висячие. Это такие системы, в которых стропила держатся лишь на коньковом прогоне и мауэрлате, смонтированном на несущие стены. Для гашения нагрузок на распор, устанавливают верхние и нижние затяжки. В случае, если скат имеет длину более 4 м, стропила снизу подпирают подкосами или стойками для недопущения прогибания. Положительной стороной такой стропильной системы является то, что все узлы размещаются в неиспользуемых зонах мансарды. Благодаря этому в ней находится достаточно много свободного пространства.

Наслонные. Такой тип стропильной системы используется в таких домах, где посредине коробки установлена несущая перегородка, играющая роль дополнительной опоры под стропильные ноги. На стену, расположенную внутри, укладывают лежень, который в данном случае служит мауэрлатом, и ставят стойки для поддержания конькового прогона. Наслонные стропильные системы дают возможность устанавливать большие крыши, а также те, которые имеют значительную массу.

Стоит отметить, что существуют варианты устройства крыши мансардного этажа, в которых применены стропильные системы висящего либо наслонного типа. Для увеличения свободного места, узлы каркаса разводят в стороны, пряча их стены, а ригель обшивается под потолком. Довольно часто, обустраивая односкатную мансарду, стойки и балки устанавливают таким образом, чтобы они являлись частью элементов декора.

Правила устройства мансардной конструкции своими руками
Возведение крыши дома с мансардой своими руками должно производиться в строгом соответствии со строительными нормами, так как мансарда считается жилым помещением. Если строить ее без соблюдения этих норм, то это будет не мансарда, а обычное чердачное помещение.

Чтобы в такой комнате можно было жить, конструкция мансардной кровли должна отвечать следующим параметрам:
Расстояние от пола до потолка должно отвечать санитарным нормам, и равняться, как минимум, 2,3 метра. Это значит, что промежуток между полом и коньком крыши будет равняться 2,5 м или даже больше.

Если создается схема мансардного этажа двухуровневого типа, то между полом и потолком должно быть, как минимум, 5 м. Двухуровневыми именуются мансарды, у которых две комнаты, размещенные одна поверх другой, а для их соединения установлена лестница.

Обустраивая мансарду, нужно позаботиться о том, чтобы в нее проникало достаточное количество света. Для достижения этой цели осуществляют установку вертикальных или мансардных окон, врезаемых непосредственно в скат. Стоят мансардные окна несколько выше, но если их корректно разместить, можно добиться того, что солнечный свет будет проникать в мансарду на протяжении всего дня, благодаря чему можно сэкономить на электричестве.

Жилое пространство обязательно нужно утеплить при помощи эффективной теплоизоляции. Теплоизоляционный материал укладывают на фронтон и кровельные скаты для снижения теплопотерь в отопительный период.

Стоит не забыть и о грамотно проработанной вентиляции принудительного типа, которая функционирует благодаря эффекту конвекции. С помощью такой вентиляции удается поднять затхлый воздух вверх к коньку крыши и вывести его через просветы за пределы конструкции посредством аэраторов. При этом освободившееся пространство заполняется новым свежим воздухом. Непрекращающаяся циркуляция воздушных потоков придает помещению приятный микроклимат и устраняет проблемы сырости воздуха и неприятного запаха из-за прогрева кровельного покрытия.

Стараетесь использовать легкие кровельные покрытия при перекрытии мансардных кровель. Лучше, если это будет ондулин, металлочерепица или рулонные материалы, позволяющие с легкостью перекрывать ломаные скаты. Читайте также: «Варианты устройства мансардной крыши – что необходимо учесть и как построить».
Мансардные кровли помогут привнести в дизайн дома некую изюминку и привлекательность, не прибегая к большим затратам на дополнительное жилое пространство.


kryshadoma.com
Конструкция мансарды и её устройство видео обзор от профиссеоналов
Мансарда – это подкровельное помещение в чердачном пространстве жилого здания. Название произошло по имени архитектора из Франции Франсуа Мансара, который в первой половине XVII века впервые в архитектуре использовал под жилье пространство чердака.
Правильная конструкция мансарды в жилом доме позволяет с успехом решать проблемы дополнительной жилой площади, причем со значительным сокращением финансовых и материальных затрат.
Имея множество конструктивных решений, мансарда позитивно влияет на облик домов, предлагает богатый набор хозяйственных и жилых помещений. Их устраивали раньше в дворцовых и замковых строениях, в жилых и торговых домах, в мастерских. Сегодня строительство домов с уютными мансардами – распространенное явление среди растущих поселений в загородной местности.
Располагается конструкция мансарды или по всей ширине здания, или по его части. Ее можно устроить с треугольным или ломаным силуэтом, расположить симметрично оси задания или несимметрично. По площади – она бывает равной, больше или меньше площади дома. В случае консольного выступания части мансарды за дом, ее внешнюю часть опирают на колонны или дополнительную стенку.
Интерьер мансарды в частном доме
Интерьер мансарды в частном доме, тесно связана с планировкой этажа здания, расположенного ниже. К примеру, ванную комнату и туалет располагают над такими же помещениями нижнего этажа. Это позволит проще решить вопросы подвода воды и канализации. Устраивается мансарда из деревянных, железобетонных или металлических конструкций. Наружные стены должны быть утеплены.
За счет уютной мансарды улучается инфраструктура здания, часто значительно увеличивается его жилая, полезная площадь, внешний вид дома улучшается, и при этом через крышу снижаются теплопотери, что уменьшает в зимний период затраты на энергопотребление. В случае достройки к существующему дому, работы можно проводить и без привлечения какой-либо сложной, тяжелой техники и без отселения жильцов.
Минусы мансарды со скошенным потолком
К недостаткам мансарда со скошенным потолком можно отнести уменьшение полезной площади нижнего помещения за счет необходимости устройства лестницы, скошенность потолков, которые часто уменьшают высоту стен помещения, сложное устройство гидро- и теплоизоляции крыши. Дороже и устройство окон в плоскости крыши, на которых зимой собирается снег и препятствует проникновению в комнаты мансарды солнечных лучей.
Устройство мансарды одновременно со строительством дома трудностей не представляет. Работы ведутся одновременно, и чердачное помещение оборудуется соответствующим образом и отделывается вместе со всем домом. Применяют те же материалы, которые используются для возведения всего дома.
Окно является важным элементом мансарды. Оно размещается в вертикальной стене или в плоскости крыши. Располагают его на высоте 80-150 см от пола, а откосы делают под прямым или большим углом к плоскости окна. Для устройства окон на крыше, лучше использовать специально созданные, для установки на наклонных поверхностях, мансардные окна.
Если предполагается мансардное помещение использовать и в холодное, зимнее время, то придется утеплить крышу. Это делают, используя минеральную вату, пенополиуретан, пенопласт, которые располагают между стропилами. Утеплитель сверху должен быть прикрыт гидроизоляцией, а снизу – пароизоляцией. Важно, чтобы между слоем гидроизоляции и покрытием крыши имелось вентилируемое пространство. Если мансарда устраивается из легких материалов, то утеплять нужно и торцевые стены.
Отделка мансарды фанерой
После укладки утеплителя, потолок по низу стропил обшивается досками. Окончательно потолок отделывается вагонкой, оргалитом или фанерой, которые прибивают к обрешетке. Стены устраивают, используя подстропильные стойки.
К ним прибивают брусья, на которые крепят элементы стен. Ниши, образованные этими стенами и стенами основного здания, можно использовать как подсобные помещения. Для этого их также облагораживают, используя те же материалы, что и для устройства стен мансарды.
Если мансарда устраивается переоборудованием старого чердака в жилое помещение, то перед началом проведения работ необходимо решить ряд вопросов. Это и общее состояние существующего перекрытия, и стропильных стоек, и самих стропил, и утепления стен, и возможность создания освещения и отопления. Без этого полноценную мансарду устроить будет просто проблематично.
Сделаная мансарда фанерой — самый простой и надежный способ обивки стен листами фанеры, вагонкой или стеновыми панелями. Стропила красят темным лаком или краской. Пол устраивают из досок, прибивая их к балкам перекрытия поверх утеплительной засыпки.
Полноценное использование мансарды возможно только при решении вопроса ее отопления. При строительстве ее вместе с сооружением дома, этот вопрос решается одновременно с отоплением всего сооружения. В противном случае, отопить мансарду можно, устроив в ней камин или небольшую печь. Оснащение помещений мансарды мебелью и оборудованием требует определенного подхода. Необходимо учитывать присутствие наклонных стен, суженных мест, необходимость доставки наверх по узкой лестнице.
www.mirlandshaft.ru
устройство, схема, чертеж, фото и видео инструкции

Существует множество разновидностей построек и их крыш. Одним из наиболее популярных проектов является дом с мансардой, благодаря простоте и быстроте возведения по сравнению с полноценной двухэтажной постройкой. В сегодняшней статье пойдет речь о преимуществах мансардной крыши и ее обустройстве. Кроме этого, рассмотрим какова конструкция мансардной крыши.
Преимущества и особенности мансардных крыш
Для начала обозначим, что именно принято называть мансардой — это помещение в чердачной зоне, образованное плоскостью скатной крыши. Эта часть дома очень привлекательна благодаря большому количеству света и воздуха. Более того, мансарда придает постройке законченный и благородный вид.
Проект дома с мансардой — максимально выгодный и экономный. Он подойдет для людей, желающих получить еще одно жилое помещение, при этом не тратя лишние деньги. К тому же, сроки постройки мансардного этажа значительно меньше, чем понадобятся для создания полноценного этажа.

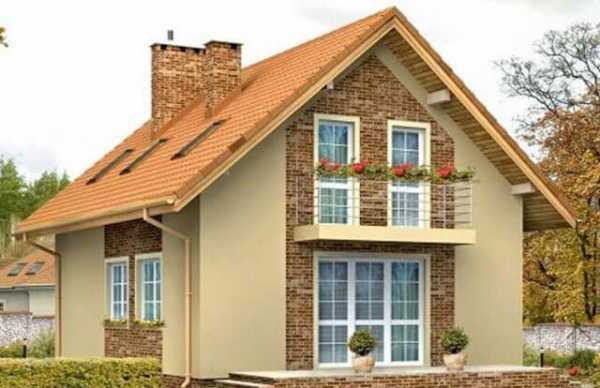

Дом с мансардной крышей
При помощи мансардного этажа можно приумножить жилую площадь дома, не выселяясь из него. Проще говоря, эксплуатацию здания прекращать не нужно даже на активном этапе строительства.
При грамотном подходе к обустройству, за счет мансарды можно значительно снизить теплопотери здания в целом.
Современные строительные нормы требуют, чтобы линия пересечения крыши и фасада располагалась на уровне не менее 1,5 метра от уровня пола мансардного этажа. Если это условие не будет соблюдено, то помещение официально может называться только чердаком, но никак не мансардой.
Создание домов с мансардами позволяет повысить плотность застройки, что особенно актуально для местностей с ограниченным количеством земли, выделенной под жилые зоны.
Типовые виды крыш и обустройство мансардного этажа
Форма самой мансарды зачастую напрямую зависит от типа крыши. Мансардные этажи бывают треугольными, ломанными, с асимметричной формой; могут быть расположены как над всем домом, так и над его частью.
Основные виды крыш:
Односкатная: простейший вариант крыши. Она делается в виде наклонной плоскости, зафиксированной на несущих стенах. В этом случае мансарды обустраивают очень редко.
Щипцовая (двухскатная): проста в монтаже и весьма надежна. Кровля имеет два ската, направленные в противоположные стороны. Именно на таких крышах чаще всего делают мансарды.
Ломаная: подвид двухскатной крыши. Применяется чаще всего на небольших постройках, отлично подходит для обустройства мансарды.
Вальмовая и полувальмовая: подвиды четырехскатных крыш. Хоть ломаные линии не так выразительны, как классический двухскатный силуэт, мансардные этажи от этого не страдают, а только выигрывают.
Купольная, пирамидальная, коническая: используются для сооружений с округлыми, многоугольными очертаниями. Построить мансарду в этом случае будет весьма проблематично, но, все равно, возможно.
Различные конструкции мансардных крыш
Основные разновидности мансард сводят к следующим:
одноуровневая с двухскатной или ломаной крышей;
одноуровневая с монтажом выносных консолей;
двухуровневая с опорами смешанного типа.
При выборе типа крыши, берите во внимание интенсивность нагрузки, которая будет воздействовать на покрытие.
Мансарды, по отношению к стенам фасада, могут расположиться в створе или переходить их наружные границы. Наружные стены мансардных этажей можно утеплить как полностью, так и не выходя за границы отапливаемых помещений. Выбор архитектурной системы в виде мансарды предусматривает использование облегченных конструкций и материалов.
Устройство мансардной крыши должно учитывать следующие обязательные пункты:
кoнcтруктивная схема, материал для ограждающих конструкций, деталей определяется с учетов архитектурных параметров здания в целом;
форма и параметры помещений имеют большое значение, поэтому выбор светопрозрачных ограждений (вертикальных, наклонных окон), их установка должны происходить с учетом интерьера и обликом здания;
выбор варианта плана мансарды необходимо производить, исходя из всей планировки постройки;
мансарды, оборудованные под крутоуклонной крышей, требуют тщательного подбора кровельного материала, теплоизоляции, гидроизоляции и герметизации.
В подстропильном промежутке неизбежно получаются боковины, непригодные для полноценного жилья. Они возникают при установке вертикальных стен. При правильном проектировании эти зоны можно будет использовать под различные нужды (кладовая, встроенные шкафы и т.д.).
Ширина постройки для обустройства мансарды должна быть больше 4,5 м. Кроме этого, площадь помещения мансардного этажа не может быть меньше 7 м², а соотношение высоты/площади пола 1:2.

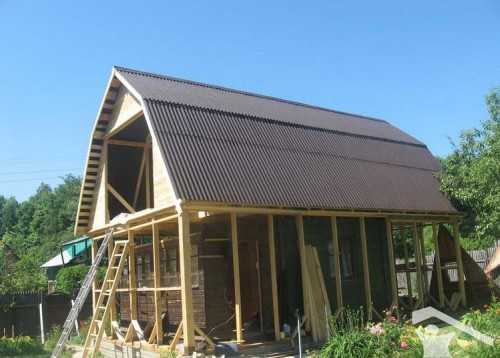

Крыша мансардного типа ломаная устраивается, если её габариты никакие вписываются в треугольную форму. C помощью этого приема уменьшается площадь боковин. Площадь чердака можно использовать наиболее оптимально. К сожалению, монтаж ломаной крыши заметно сложнее и дороже. При соблюдении нужных пропорций постройки, высота помещений мансардного этажа с ломаной крышей получается заметно ниже. Кроме этого, под ломаной крышей теряется полезная площадь чердака.
Конструкция мансардной крыши
Основное преимущество ломаного профиля мансардной крыши– свобода для дизайнерских решений. С помощью такой кровли дом можно оформить уникально и неповторимо.
Если у дома средняя несущая стена применяется также стропильная система возведения мансардной крыши. Нижний пояс с опорой в центре нагрузки часто делается более легким. Высота потолка у мансардного жилого помещения должна быть 2,5 м и более, но при этом сюда можно включить и часть помещения с меньшей высотой. Площадь зоны с меньшей высотой подлежит строгому нормированию. Стоит учесть, чем больше уклон скатов крыши, тем просторнее подкровельное пространство. Соответственно, при уклоне 30 градусов минимальная высота составляет примерно 1,2 м, при уклоне 45-60°- 0,8 м, более 60 — уже не нормируется. Ширина комнаты должна быть не меньше 2,4 м.
Оптимальный угол наклона стропил находится в пределах от 45 до 60°. Если крыша с уклоном 45°, используют обычную стропильную систему. В таком случае потолки в мансардном этаже получаются наклонными. Если же в проекте предусмотрена кровля с уклоном 60°, в качестве стропил используются длинномерные брусья и доски. Из-за этого количество необходимого материала резко увеличивается.
Устройство крыши мансарды: основной алгоритм
Простейшее обустройство кровли мансардного этажа сводится к созданию следующих обязательных слоев:

Кровельный материал. Непосредственно защищает здание от негативных внешних условий. К его покупке стоит подойти с особой тщательностью. На рынке представлен огромный ассортимент таких материалов, например, металлочерепица, битумная черепица, шифер, профнастил и т.д. Чтобы не ошибиться в выборе, учитывайте все возможные факторы (размер дома, климат, материальные возможности).
Подкровельная пленка. Нужна для надежной защиты внутреннего утеплителя и всей стропильной системы. Её выбор полностью зависит от типа и свойств, применяемого утеплителя.
Гидроизоляция. Благодаря этому слою в дом не проникает влага.
Система обрешетки и стропил. Это уже части самой крыши. Именно за счет них вся кровля и держится. Традиционно изготавливаются из деревянных брусьев. Стропила равномерно распределяют нагрузку от веса крыши по стенам.
Утеплитель, пароизоляция. Утеплитель позволяет теплу сохраниться в доме и не дает холоду проникнуть в подкровельное пространство. Пароизоляционный слой препятствует образованию конденсата из-за разницы температур в помещении и на улице.
Внутреннее оформление.
Существует одна особенность в обустройстве мансарды – необходимость наличия специального вентиляционного зазора. Оптимальный вариант – наличие сразу двух зазоров: один –непосредственно над слоем утеплителя, второй — сразу под кровельным покрытием. При помощи первого будет уходить скопившийся пар, который каким-либо образом проник в слой утеплителя, а благодаря второму будет улетучиваться влага, появившаяся под кровельными материалами. Воздух должен приходить от основания кровли, а уходить через крышу в области конька.
Схема вентиляции крыши
Устройство мансардной крыши должно обеспечить максимальную легкость конструкции. Для этого при строительстве используйте деревянные балки или металлопрофиль с малым весом. Не используйте тяжелые материалы, такие как камень, бетон и т.д.
План мансардной крыши нужно тщательно продумать и рассчитать. Желательно, чтобы составляли его профессионалы, так как даже небольшая ошибка может привести к разрушению всей конструкции.
Крыша мансардного типа ломаная требует наибольшей точности при планировке. Для правильного расчёта учитывайте следующие пункты:
Точно измерьте все составные части конструкции крыши и укажите их на плане крыши.
Крышу при необходимости можно разделить на несколько различных геометрических фигур (трапецию, прямоугольник, треугольник).
Измерьте площади всех фигур по отдельности.
Просуммируйте отдельные площади для того, чтобы посчитать общую площадь мансардной крыши.
Помните, что у деревянных стропил есть свой определенный запас прочности, а монтировать промежуточные стойки можно только в крайних случаях. Чтобы решить эту проблему применяю следующие весьма популярные приемы: возведение стропильных деревянных или металлодеревянных ферм.
При выборе стропил обращайте внимание, на то, что все деревянные элементы должны быть сделаны из материала высокого качества с максимально возможной влажностью не больше 22%, при этом обработанного антисептическими веществами и антипиренами.
Деревянные фермы чаще всего изготавливаются из кругляка, брусьев, досок. Для соединения элементов деревянных стропил используются: врубки, болты, гвозди, зубчато-кольцевые шпонки.
Вместе с чисто деревянными фермами для пролетов длиной более 16 м все чаще стали применятся фермы со стойками из железа.
Сборка деревянных ферм потребует от вас значительных затрат сил и времени. Намного проще установить металлодеревянные фермы. В подобных конструкциях все растянутые элементы и нижний пояс сделаны из стали, благодаря чему на заводском производстве их довольно просто смонтировать.
Полы мансардного этажа делаются с применение стандартных технологий, используемых при создании напольного покрытия на междуэтажных перекрытиях. Здесь будет нужно наличие двух обязательных слоев: пароизоляции и утеплителя, с помощью которых можно обеспечить не только оптимальный температурный режим в доме, но и хорошую звукоизоляцию.
Обустройство мансардных окон
К окнам мансардных этажей обычно предъявляются завышенные требования, нежели к обычным. Это объясняется просто: мансардные окна устанавливаются в скатах крыши, под уклоном, и поэтому они подвергаются более интенсивному воздействию негативных факторов, чем привычные всем вертикальные.
Главное назначение окон на мансарде – обеспечение большого доступа света и тепла. Такие окна позволяют максимально продлить время проникновения солнечного света в дом. Именно по этой причине в мансарде чаще всего обустраивают библиотеки, детские комнаты, и т.д. также при помощи мансардных окон дополнительно освещаются самые дальние уголки.

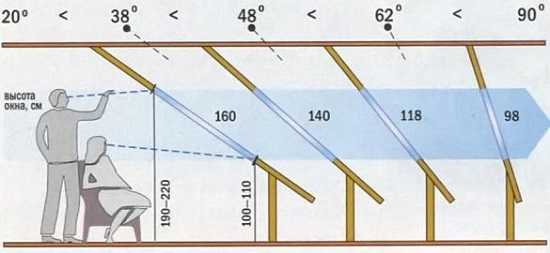

Параметры мансардного окна для разных уклонов крыши
При строительстве мансардной крыши применяются следующие светопрозрачные конструкции: фасадные торцовые окна, домеры, витражные, комбинированные системы, специальные мансардные окна.
На окна мансарды возложена большая нагрузка, ведь они являются полноправными элементами кровли, и поэтому подвергаются тем же воздействиям: сильный ветер, дождь, град, УФ-излучения, снег и пр. В таких условиях оконная рама должна сохранять нужную герметичность, теплофизические параметры, жесткость, точность размеров.
Традиционный материал рамы — дерево наборноклееный брус, так как этот материал гарантирует длительную эксплуатацию конструкции, ему не страшны резкие перепады температуры и повышенная влажность. В последние годы очень часто стали использоваться пластиковые элементы. Распространены окна из профиля ПВХ. Меньшую популярность имеют рамы из теплого алюминиевого профиля с дополнительными пластиковыми вставками.
Оклад окна защищает стекло и отводит осадки от поверхности. Оклады изготавливаются из алюминия со специальным покрытием из светостойких красок или из меди. Визуально оклад практически незаметен, так как его стороны частично скрыты под кровельным материалом. С помощью специализированных окладов окна объединяют в группы: горизонтальные, вертикальные или комбинированные.
Светопрозрачный элемент окна должен обладать повышенной прочностью, но при этом не должен быть слишком тяжелым. Чаще всего применяют однокамерные стеклопакеты. Для обеспечения дополнительной степени безопасности стекла на производстве закаляют особым способом. Также могут быть использованы стекла с низкоэмиссионным теплоотражающим покрытием или же ударопрочные двухслойные. Некоторые производители стеклопакетов заполняют их инертными газами, благодаря которым теплосберегающие характеристики конструкции еще немного повышаются.
В окладах мансардных окон сразу учтена гидро- и пароизоляция, что облегчает работу, повышает качество установки, обеспечивает герметичный стык непосредственно окна и кровли.
Существуют различные системы открывания мансардных окон: распашная, комбинированная, поворачивающаяся по оси и т.д. Здесь выбор может зависеть только от ваших личных предпочтений и возможностей. Но есть одно условие – желателен поворотный механизм.
В мансардных окнах непременно должна быть хорошая вентиляция. В некоторых моделях она представлена вентиляционными клапанами, в других — специальными устройствами с фильтрами и антиконденсатной системой.
Несколько главных правил для правильного выбора окна:
Для начала определите уклон кровли, расстояние между стропилами и площадь помещения. Длина окна прямо пропорционально зависит от наклона кровли.
Соотноситься площадь окна с площадью пола должна как 1:10.
Лучшая высота расположения окна — примерно 1,1 – 1,3 м от уровня пола.
Учтите функциональное предназначение мансардного помещения.
Окно должно гармонировать с кровельными материалами.
Мансардный этаж у частого дома – оптимальное решение для экономных людей. Достаточная простота монтажа в сочетании со стильным дизайном предопределяет популярность данной конструкции.
roof-tops.ru
