Лестница на мансарду своими руками – виды, размеры и монтаж. Как выбрать лестницу.

Опытные строители и архитекторы рекомендуют при строительстве частного дома не упускать возможность максимально полно использовать в нем пространство. Существует экономичный и простой способ увеличить жилую площадь в небольшом доме – оборудовать жилую мансарду.

Мансардой называют помещение, оборудованное под крышей, которое используется для постоянного проживания. Чтобы попасть с первого этажа на мансарду, необходима лестница, которая часто становится самым сложным техническим вопросом при оборудовании чердака. В этой статье мы расскажем, какие бывают варианты лестниц на мансарду, а также как их можно компактно разместить даже при тотальном дефиците свободного пространства.

Содержание статьи

  • 1 Что такое мансарда и каковы ее особенности?
  • 2 Требования к мансардной лесенке
  • 3 Параметры
  • 4 Виды по конфигурации
  • 5 Виды по материалу
  • 6 Размеры и количество ступеней
  • 7 Деревянная стационарная лестница своими руками
    • 7. 1 Набор для работы
    • 7.2 Изготовление лестничного косоура
    • 7.3 Монтаж косоура
    • 7.4 Крепление ступеней
    • 7.5 Видео-инструкция

Что такое мансарда и каковы ее особенности?

Мансарда – жилое помещение, которое оборудуется в подкровельном пространстве дома. Это наиболее экономичный способ увеличить полезную площадь жилища, который лишь немного увеличивает нагрузку на фундамент постройки.

Чтобы оборудовать мансарду, необходимо предусмотреть специальную мансардную крышу, уклон скатов которой рассчитан таким образом, чтобы сделать потолок максимально высоким, а элементы стропильного каркаса сдвинуты в стороны, чтобы освободить центральную часть помещения. Особенностями мансарды являются:

  1. Наличие естественного освещения. Для того, чтобы помещение, оборудованное под крышей дома, могло считаться жилым, оно должно иметь естественное освещение в виде мансардных или фронтонных окон. Самыми удобными считаются вертикальные окна, так как они позволяют использовать естественное освещение большую часть светового дня.
  2. Большая высота потолка. Для комфортного пребывания человека в мансарде высота потолков должна быть не ниже 2-2,2 метра. В тех частях чердака, где высота меньше, обычно оборудуют места хранения, устанавливают мебель, на которой нужно сидеть или лежать.
  3. Наличие вентиляции. Чтобы под кровлей не создавался парниковый эффект лучше оборудовать мансарду вентиляционной системой. Самый удобный вариант – проточная принудительная вентиляция. Она обеспечивает приток свежего воздуха, удаляет водные пары.

Мансардная крыша

Обратите внимание! Чтобы осуществлять подъем на этаж с выполняется монтаж мансардной лестницы. Причем при постоянной эксплуатации подкровельного помещения намного удобнее пользоваться стационарными, а не складными моделями, а стационарными, которые более безопасные и надежные.

Требования к мансардной лесенке

Лестницы на мансарду в частном – обязательный элемент, который необходим, если вы хотите использовать подкровельное помещение в качестве жилого. Любой владелец дома озабочен выбором наиболее приемлемой из конструкций лестниц, которая не отразится на полезной площади помещения, но при этом будет безопасной и удобной.

Лестница на мансарду должна соответствовать следующим требованиям:

  • Прочность. Лестница для мансарды должна обладать высокой прочностью, ее конструкцию рассчитывают таким образом, чтобы она могла выдерживать вес минимум трех человек среднего веса с небольшим запасом.
  • Удобство. При эксплуатации лестницы очень важно удобство всей конструкции – ее крутизна, ширина, расстояние между ступенями. Марши должны быть просторными, чтобы по ней можно было перемещать мебель или крупногабаритные предметы.
  • Компактность. Места для установки лестниц в частном доме ограничены по площади, поэтому конструкция должна быть очень компактная, не занимающая жилое пространство.
  • Легкость. При выборе лестницы учитывается вес материала для изготовления элементов, чтобы она не сильно увеличивала нагрузку на фундамент постройки. Деревянные лестницы на мансарду достаточно легкие, но они менее прочные, чем металлические.
  • Безопасность. Отличительная черта безопасной лестницы – перила, которые устанавливаются по всей ее длине, они предотвращают случайные падения с высоты во время эксплуатации конструкции.
  • Эстетичный внешний вид. Лестница должна гармонично вписаться в стили интерьера дома.

Требования к мансардным лестницам

Важно! Чтобы выполнить изготовление мансардной лестницы необходимо произвести расчеты нагрузки, которой будет она подвергаться во время эксплуатации, при этом нужно учитывать высоту проема, оптимальный угол наклона лестницы при прохождении мансардного перекрытия, наличие свободного места для установки конструкции.

Параметры

Многие домовладельцы задаются вопросом, как сделать лестницу на мансарду. Проблему оборудования мансардного этажа индивидуально решить намного проще. Только учитывая геометрию пространства, наличие свободного места и высоту потолков, можно так подобрать все элементы конструкции, что они будут органично смотреться в интерьере.

Дизайн при выборе лестницы важен, но гораздо важнее ее основные параметры:

  1. Угол наклона. Согласно данным многолетних исследований и опыта строителей, для человека лестницы с углом наклона 30-45 градусов являются самыми комфортными. Однако, уменьшение крутизны конструкции может привести к увеличению ее размера, что не всегда рационально с точки зрения использования свободного пространства.
  2. Высота ступеней. Этот параметр конструкции является не менее важным, чем ее крутизна. Оптимальное значение этого параметра составляет 14-21 см. Если высота ступеней больше, то пользоваться ей тяжелей, особенно пожилым членам семьи или детям.
  3. Ширина поступи. Когда проектируется лестница на мансарду, размеры ее поступи не должны быть меньше 20 см.
  4. Ширина лестницы. Лестница на мансарду своими руками – задача вполне реальная, однако, при проектировании нельзя забывать, что ее оптимальная ширина составляет 120 см.
  5. Высота перил. Во время работы нужно учитывать, что минимальная высота ограждения лестницы составляет 90 см, а расстояние между балясинами должно быть не более 18 см.

Параметры лестницы

Помните! Многие начинающие мастера задаются вопросом какие материалы использовать и как сделать лестницу своими руками. Чтобы выдержать все параметры конструкции в оптимальном диапазоне и соблюсти все нормы безопасности, перед тем как построить ступени на мансарду, мы обязательно делаем чертеж, определяем необходимое количество косоуров согласно расчета требуемой несущей способности.

Виды по конфигурации

Лестница на мансарду своими руками – задача сложная, но выполнимая. Особенно теперь, когда в строительных магазинах продаются все необходимые комплектующие, из которых, как из конструктора, можно собрать лесенку необходимой конфигурации.

Для начала стоит определиться, что существует внутренняя или наружная лестница на мансарду. Плюсы первого варианта очевидны: внутренней конструкцией удобно и комфортно пользоваться в любое время года.

Наружное размещение используют только при неимении внутри дома свободного места. По остальным признакам мансардные лестницы делятся на следующие типы:

Обратите внимание! Если вы оборудуете мансарду для регулярного использования или проживания, не устанавливайте складные, приставные или выдвижные модели лестниц, все они являются лишь временным решением проблемы, неудобным и небезопасным.

Виды по материалу

Опытные мастера знают, что изготовить лестницу можно практически из любого материала. Однако, выбор повлияет на несущую способность, вес и эстетичность конструкции. К примеру, деревянные лесенки более легкие и недорогие, а металлические – более прочные и долговечные.

Поэтому при изготовлении мансардной лестницы своими руками, часто приходится искать компромисс. По материалу, использованному для изготовления лестницы, их разделяют на следующие типы:

  1. Деревянные. Пожалуй, самые демократичные, недорогие и легкие лесенки делают из древесины. Несмотря на простоту этого материала, они могут быть очень изящными и стильными. Кроме того, деревянные модели подразумевают использование пространства под ступенями для организации дополнительных мест хранения, что очень удобно в частных домах.

    Лестница на мансарду из дерева

  2. Металлические. Конструкции из металла могут быть как очень практичными, утилитарными, так и изящными. Металл придает лестнице дополнительную несущую способность, прочность, долговечность, но также добавляет ей веса.

    Кованная лестница

  3. Комбинированные. Металлические лестницы со ступенями из дерева называют комбинированными. Они сочетают сильные стороны обоих этих материалов, поэтому пользуются огромной популярностью.

    Комбинированная лестница

Важно! Бетонные ступеначатые конструкции практически никогда не используются в качестве мансардных, так как они изготовляются только типовых размеров, а также очень много весят и непривлекательно выглядят.

Размеры и количество ступеней

Самой удобной и безопасной является лестница, в которой соотношение высоты подступенка и глубины проступи составляет 15:30. Для определения удобства и безопасности конструкции используют формулы:

  • формула удобства: h – f = 120 мм;
  • формула безопасности: h + f = 460 мм,

где h – глубина проступи, а f – высота подступенка. Существующие формулы для расчетов точного соотношения величины ступеней и угла наклона конструкции, используют, как правило, при проектировании стандартных лестниц. В частном строении точно придерживаться этих нормативов не всегда удается. Поэтому можно пользоваться приблизительными расчетами:

  • если угол наклона лестницы составляет 32 – 36°, то рекомендуемая высота ступеней равняется 160 мм;
  • если угол составляет 37 – 43°, то рекомендуемая высота может равняться 180 мм;
  • если угол наклона превышает 45°, высота ступеней должна равняться 200 мм;
Размер ступеней, мм

Ширина

Высота Угол наклона марша
400 100 14º10′
380 110 16º20′
360 120 18º30′
340 130 21º00′
320 140 23º10′
300 150 29º40′
280 160 29º50′
260 170 33º10′
230 180 37º10′
220 190 40º50′
200 200 45º00′


Источник материалов: https://arbolit.org/instruktsii/lestnica-na-mansardu.html

как сделать, чертежи, фото и прочее

Опубликовано: 11 ноября 2015 / Обновлено: 16 ноября 2015

Если в вашем доме есть мансарда, её можно превратить в уютное и функциональное помещение для отдыха или работы. Это избавит вас от необходимости возведения дополнительных пристроек и этажей. Первостепенным этапом при обустройстве мансарды является установка лестницы, благодаря которой можно легко и безопасно забраться на чердачное помещение. Мы расскажем о разновидностях мансардных лестниц, какому материалу отдать предпочтение и можно ли выполнить монтаж конструкции собственноручно.

Содержание

  • 1 Конструкция мансардных лестниц

    • 1.1 Разновидности на фото

  • 2 Конструктивные элементы лестницы на мансарду

  • 3 Выбор материала и подготовка инструментов

  • 4 Правила монтажа

  • 5 Выбор места установки лестницы

  • 6 Создание люка

  • 7 Разметка и нарезка косоуров

  • 8 Сборка лестницы

Конструкция мансардных лестниц

Исходя из того, сколько свободного места имеется в вашем доме под установку конструкции, можно выбрать абсолютно разные изделия. Рассмотрим все ныне существующие типы мансардных лестниц:

  • «Утиный шаг». Ступеньки, имеющие вырезы с одного края, устанавливаются через одну.

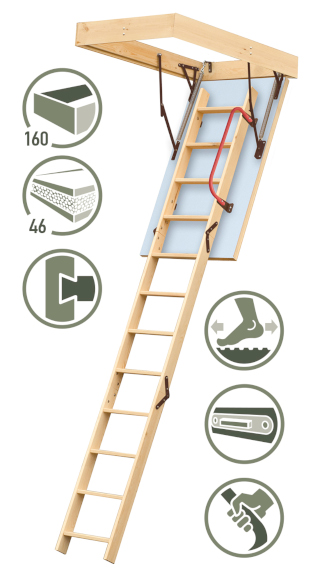

  • Выдвижная с люком. Применяется в случае ограниченного пространства. Лестница поднимается наверх и вход на мансарду закрывается люком.
  • Винтовая. Отличный вариант для подъёма на чердак при нехватке свободного пространства. Конструкция представляет собой опорную ось с закреплёнными по спирали ступеньками.
  • Прямая лестница с одной центральной балкой. Ступени крепятся по центру к опорной балке.
  • Прямая одномаршевая. Самый распространённый вариант лестницы, несмотря на то, что занимает много места.
  • Поворотная двухмаршевая. Разновидность одномаршевой лестницы, имеющая дополнительный поворот в целях экономии пространства.

Разновидности на фото

Поворотная двухмаршевая лестница используется в помещениях с малой площадью
Прямая одномаршевая лестница имеет высокую прочность и проста в изготовлении
Прямая лестница с одной несущей балкой – самая простая конструкция
Винтовая лестница выглядит эстетично и занимает немного места

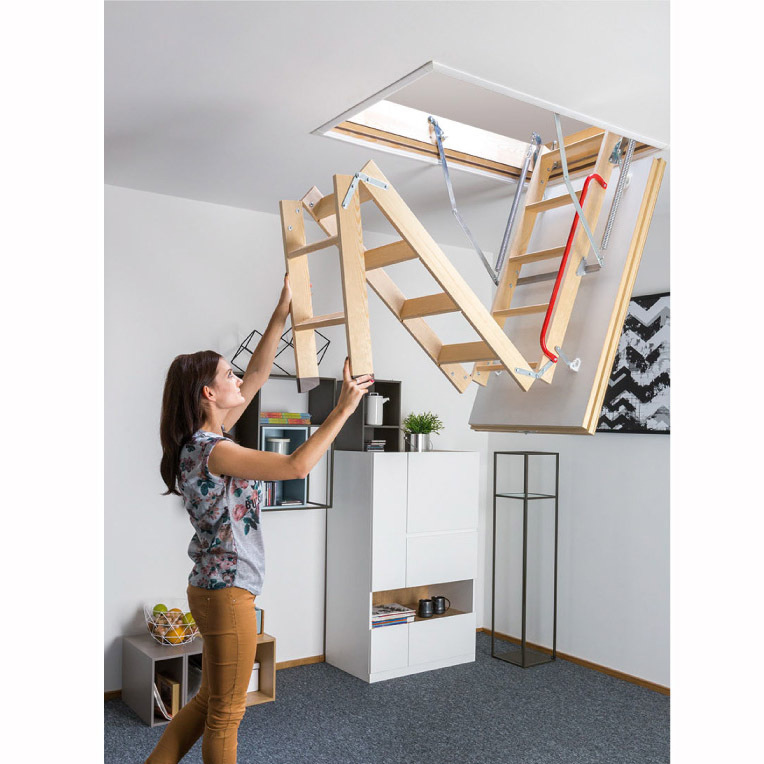

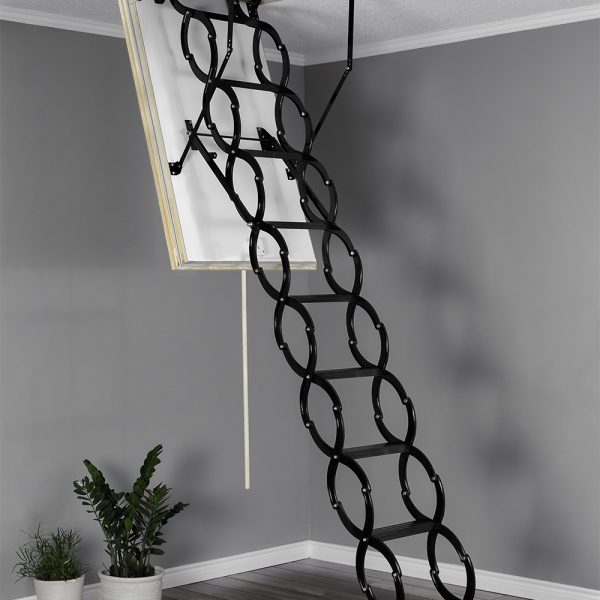

Выдвижная лестница по ненадобности убирается на мансарду
Лестница “Утиный шаг” является удобной благодаря вырезам в ступенбках

Как видите, вариаций этого изделия предостаточно. Впрочем, владельцы частных домов зачастую отдают предпочтение простым маршевым конструкциям. В качестве опоры в них могут выступать косоуры, больцы или хребтовая конструкция. В дачных домах обычно устанавливают лестницы на косоурах, так как они считаются наиболее долговечными и прочными. В качестве примера рассмотрим устройство прямой лестницы, возводимой параллельно стене. К тому же, конструкция относительно проста в изготовлении и выполнить монтаж такого изделия сможет любой хозяин, обладающий базовыми техническими знаниями и строительными навыками.

Важно: Приобретение готовой лестницы не всегда оправдано, ведь внутренние размеры частных домов зачастую разнятся. Поэтому работа по месту в этом случае – самое правильное решение. Так вы сможете учесть любые отклонения и исправить неточности.

Прежде чем перейти к рабочему процессу, желательно ознакомиться со всеми терминами, которые используются при монтаже лестниц.

Конструктивные элементы лестницы на мансарду

Косоур – опорный элемент конструкции, которая представляет собой крепкую балку (металлическую или деревянную) со специальными зубьями под ступени. Чаще всего маршевые лестницы имеют два косоура. Но в случае возведения большой конструкции, ширина которой превышает 1,2 м, следует устанавливать третью (центральную) балку.

Важно: Минимальная толщина косоура, изготовленного из бруса, должна составлять 50 мм, а ширина – 250 мм. Это обеспечит достаточную прочность всей конструкции.

Проступь – горизонтальная поверхность ступеньки, то есть место, на которое вы становитесь. Изготавливают этот элемент конструкции зачастую из досок толщиной 25–50 мм. При этом, чем больше ширина ступенек, точнее, расстояние между косоурами, тем крепче доски нужно использовать. Проступь не должна деформироваться под весом человека. Все ступени имеют небольшой выступ, нависающий над нижерасположенной проступью. Его величина должна быть в пределах от 20 до 40 мм. Верхнюю грань ступеней обрабатывают шлифмашиной, дабы предотвратить появление сколов.

Подступёнок – это расстояние между соседними ступенями по вертикали. В деревянных лестницах его часто закрывают каким-нибудь лёгким материалом, например, фанерой толщиной до 15 мм. Впрочем, можно и не закрывать зазор. В последнем случае вы сократите время установки лестницы, расход материала, а также значительно упросите процесс мытья и чистки лестничных пролётов.

Выбор материала и подготовка инструментов

Так как мы делаем лестницу на косоурах своими руками, в качестве материала мы будем использовать дерево. Конструкции из металла тоже хороши, ведь обладают высокой прочностью и имеют привлекательный внешний вид. Но для воплощения в жизнь такого проекта потребуется сварочный аппарат и умение с ним работать. Для постройки деревянных лестниц отлично подходят хвойные и лиственные породы. Так, из хвойных деревьев чаще всего используются:

  • Самый предпочтительный вариант – лиственница или  кедр. Эти породы имеют шикарный внешний вид, просты в обработке и мало подвержены гниению.
  • Ель. Тоже хороший пиломатериал, но имеет много сучков. Поэтому требует дополнительной обработки поверхности.
  • Сосна – наиболее бюджетный вариант. При этом главное его достоинство – лёгкость обработки.

Что касается лиственных пород деревьев, то здесь лидером является дуб, затем идут бук и ясень.

Полезный совет: Перед покупкой пиломатериала проверьте, чтобы на нём не было повреждений (трещин, сколов, изгибов). Также не стоит приобретать древесину, поражённую насекомыми точильщиками.

Помимо древесных брусьев, для постройки лестницы понадобятся такие расходные материалы, как лак, краска и шурупы. И, конечно, для работы вам будут нужны следующие инструменты:

  • ножовка по дереву или дисковая пила;
  • электролобзик;
  • строительный уровень;
  • металлический уголок;
  • карандаш;
  • дрель;
  • шлифовальная машинка либо наждачная бумага;
  • столярный клей;
  • кисточки для покраски.

Перед тем как начать сборку лестницы на мансарду своими руками, нужно изучить особенности установки конструкции и выполнить грамотный расчёт.

Правила монтажа

Зависимость размера ступенек от угла наклона лестницы

Ключевым моментом при возведении конструкции является соблюдение угла наклона. Если последний менее 20°, то такая лестница будет больше похожа на пандус. При угле конструкции свыше 50°, вы сможете спускаться по ней только спиной вперёд. Правильным считается наклон в 30°–38°. Но для мансарды обычно его увеличивают до 45°. Размеры ступенек и подступёнка определяются в зависимости именно от угла наклона лестницы. Так, чем угол наклона меньше, тем проступь глубже, и подступёнок меньше; чем угол наклона круче, тем расстояние между ступеньками больше, а их глубина – меньше. При этом существуют некие ограничения:

  • максимальная и минимальная высота ступеньки – 20 см и 12 см, соответственно;
  • наибольшая и наименьшая глубина— 38 см и 30 см, соответственно;

Можно заметить, что если сложить крайние размеры проступи и подступёнка, то мы получим 50 см. Эту величину разрешено немного уменьшить – до 45 см. К примеру, в большинстве многоэтажных зданий глубина ступени на бетонных лестничных маршах составляет порядка 32 см, тогда как высота – 17 см.

Также существуют специальные расчётные формулы и диаграммы, по которым можно определить идеальное соотношение этих размеров. Однако эти методы используют лишь при типовом проектировании. Ввиду того, что при постройке лестницы в частном доме своими руками выдержать все эти параметры довольно сложно, многие берут за основу выверенные приблизительные значения:

  • Если угол наклона равен 33°–37° – высота подступёнка равна 16 см;
  • при угле в 38°–42° – 18 см;
  • при угле в 45° – 20 см.

Что касается ширины лестничного пролёта, то оптимальным считается значение в 80 см. Если же в доме проживают более двух человек, то это расстояние можно увеличить до одного метра. Кроме того, есть требование к конструкции по высоте прохода, которая должна быть не менее 2 м.

Выбор места установки лестницы

После ознакомления с требованиями по установке лестницы можно перейти к выбору места установки изделия. Идеальный вариант – это расположение выхода на мансарду в отдельном небольшом помещении, например, утеплённом тамбуре. Это позволит возвести лестницу любого размера, а также обеспечит хорошую теплоизоляцию. Если же тамбур отсутствует, то лестницу следует устанавливать у дальней стены. Так, конструкция не будет мешать при ходьбе по комнате и не займёт много свободного места.

Создание люка

У вас должно получитсья ровное сквозное отверстие, которое и станет входом на мансарду

Работы по установке лестницы на мансарду начинаются с выполнения входного отверстия – люка. Первым делом необходимо произвести разметку на полу чердачного помещения. При этом желательно не попасть на балку перекрытия. Если на чердаке нет настила, то определить наличие опорного элемента чуть проще. Впрочем, бывают случаи, когда балки невозможно определить визуально. К примеру, если на этапе строительства дома в перекрытии был уложен слой утеплителя и гидроизоляции. Поэтому, если балки не видны, определить оптимальное расположение люка можно посредством перфоратора с длинным тонким сверлом. Выполните несколько вертикальных сверлений в потолке, тем самым набросав контур будущего входа в мансарду. После начертите карандашом точное место расположения люка.

Следующий этап подразумевает пропил перекрытия. Для этого используйте дисковую пилу. Резку следует выполнять очень аккуратно и в прочных перчатках, дабы не поранить руки. Дело в том, что в перекрытии могут попасться метизы. Также желательно поставить на пилу диск с максимально твёрдыми зубьями. После пропила потолка удалите слой теплоизоляционного материала и уберите все лишние детали потолочного покрытия. В итоге у вас должно получиться ровное сквозное отверстие, которое и станет входом на мансарду.

Важно: К расчёту количества материалов можно перейти только после создания люка. Производить какие-либо замеры при несуществующей «входной двери» на верхний этаж – бессмысленно. Ведь особенности перекрытия и расположение несущих балок могут повлиять на место установки лестницы и её габариты.

Разметка и нарезка косоуров

Процесс создания косоура

  1. Натяните верёвку вдоль стены от дальней стороны люка до места основания конструкции на первом этаже. Определите количество ступенек, немного варьируя наклон. Тупой угол между верёвкой и полом – это угол, под которым следует устанавливать ступеньки на косоур.
  2. На опорную балку нанесите соответствующую разметку ступенек и выпилите пазы.
  3. Укоротите доску косоура в соответствии с длиной ранее натянутой верёвки. Срез производится с учётом выбранного наклона. При этом укорачивать брус нужно так, чтобы нижний его край находился не на полу, а на врезанном в пол упоре (бруске).
  4. Сверху вставьте в косоур крепёжный элемент либо заранее оставьте небольшой выступ. Шип необходим для крепления опорной доски к балке перекрытия.

Полезный совет: Сделать пазы на косоуре можно и другим способом. По натянутой верёвке приложите доску к стене. В соответствии с углом наклона начертите на опорной балке ступеньки, используя строительный уровень.

Разметка остальных балок производится аналогично. Чтобы конструкция была симметричной и не имела перекоса, выполните второй и третий (если необходимо) косоуры, строго соблюдая все размеры первого.

Сборка лестницы

Монтаж деревянной лестницы на мансарду

  1. В первую очередь производится установка основания лестницы. С помощью дрели и саморезов прикрутите косоур к предварительно установленному упорному бруску. Шипы следует вставлять в подготовленные отверстия, смазанные столярным клеем. Чтобы основательно закрепить конструкцию на упоре, используйте металлические уголки и пластины. Прилегающая к стене доска сразу же крепится и вверху.
  2. Монтаж ступенек выполняется снизу вверх. При подготовке проступей возникнут некие погрешности по длине. Как раз поэтому второй косоур следует крепить к перекрытию лишь после монтажа последней ступени. Крепление производится с помощью саморезов. И не забывайте промазывать все места соединений клеем. Если планируется установка подступёнков, то их тоже нужно прикручивать, начиная с первой ступеньки.
  3. Установка перил. Сначала ставится крайний столб. Прикрутите его к одной из первых ступеней снизу с помощью мощного самореза. Аналогичным образом установите балясины, можно использовать по 2 штуки на ступеньку. При этом стойки должны иметь строго вертикальное положение. Процедура продолжается до самой последней ступени, на которой снова ставится столб. После на балясины и столбы устанавливаем перила.
  4. В завершение выполняем отделку поверхности. Для этого используем специальный защитный состав или лак, который сделает конструкцию более эстетичной.

Процесс установки лестницы на мансарду нельзя назвать простым занятием, однако и очень сложной задачей он не является. Если вы хотите самостоятельно построить надёжную и долговечную конструкцию строго придерживайтесь всех вышеупомянутых правил и рекомендаций.
