Марка прочности бетона – Марки бетона и их характеристики

Марки бетонов и их применение

Главный параметр, определяющий качество бетона, — его марка. Именно на этот показатель покупатели обращают внимание при выборе данного материала. Марка бетона является показателем его прочности, водонепроницаемости, морозостойкости. Известно, что прочность бетонной смеси – переменчивый показатель. Во время приготовления в бетоносмесителе она совсем непрочна, а в процессе схватывания раствора его прочность возрастает. Так, через неделю после заливки бетон приобретает прочность, соответствующую 70% от проектной прочности. Через 28 дней бетон набирает расчетную (проектную) прочность. Через несколько лет такой искусственный камень становится еще более прочным.

Марки бетона по прочности

Марка подобного материала отражается в его маркировке. Она обозначается цифрами, идущими после буквы «М». На рынке стройматериалов потребители могут приобрести марки бетона  М-50 — М-1000. Марка бетона для фундамента и бетонных изделий обозначает средний предел прочности материала на сжатие, исчисляемый в кгс/см

2. Этот параметр зависит от доли вяжущего вещества в объеме бетонного раствора. Увеличение этого показателя приводит к возрастанию прочности бетона, а также повышению его качества и стоимости. Со строительным раствором высокой марки труднее работать, так как он быстро схватывается. Поэтому при выборе бетона по марке важно соблюсти баланс качества и цены данного материала.

Применение основных марок бетона по прочности

1. М-100 используется для проведения подготовительных процедур перед заливкой монолитных лент фундамента и плит. Такой бетон укладывается тонким слоем на песчаную подушку. После этого устанавливается арматура для будущей конструкции.
2. М-150 применяется при выполнении подготовительных операций перед заливкой фундамента. Он используется также для стяжки пола и его заливки, строительства фундамента для небольших сооружений, бетонирования дорожек.
3. М-200 используется для заливки дорожек, для отмостки, фундаментов, бетонной стяжки пола в жилых помещениях и для пола в гараже.
4. М-250 и М-300 применяется для создания монолитного фундамента, заборов, лестниц, подпорок, плит перекрытий с маленькой или средней нагрузкой соответственно, бетонных отмосток.
5. М-350 используется для изготовления разнообразных ответственных конструкций, например, монолитного фундамента, плит перекрытия, ригелей, колонн, чаш бассейнов и так далее.
6. М-400 применяется при строительстве мостов, денежных хранилищ, гидротехнических объектов и конструкций со спецтребованиями.
7. М-450, М-500, М-550 используются для тех же целей, что и М-400, а также при строительстве метро, дамб и плотин.
8. М-600 применяется при строительстве объектов, обладающих устойчивостью к агрессивному воздействию факторов внешней среды и максимальной прочностью. В число таких объектов входят железобетонные мостовые конструкции, железобетонные сооружения специального назначения, гидротехнические объекты.

Марки бетона по морозостойкости

Для определения степени морозостойкости бетонной смеси она маркируется числовым показателем после буквы «F». Марка бетона по морозостойкости подразумевает под собой максимальное число циклов замерзания и оттаивания, после которых исследуемые образцы сохраняли не менее 95% от своей первоначальной прочности. При этом дорожный бетон после таких испытаний должен сохранить свою массу минимум на 95% от первоначального веса.  Бетонный раствор по морозостойкости может иметь марку от F25 до F1000. Бетон разных марок используется в разных случаях:

1. Смеси марок ниже F50. Используются только в закрытых помещениях, так как на свежем воздухе такой бетон быстро разрушается.
2. Раствор марок F50-F150. Обладает достаточной морозостойкостью, что делает его широко востребованным для создания объектов, эксплуатируемых в условиях переменного климата. Такой бетон характеризуется выносливостью и долговечностью.
3. Смеси марок F150 – F300. Применяются для строительства конструкций, используемых в условиях сурового климата. Бетон данного вида годами не утрачивает свою прочность даже при резкой смене температуры.
4. Растворы марок F300 – F500. Используются в редких случаях. Такой бетон незаменим при создании объектов с переменным уровнем воды, например, морских гидротехнических сооружений.
5. Бетон марок более F500. Применяется в исключительных случаях. Такая смесь используется для строительства объектов на века.

Марки бетона по водонепроницаемости

Разные виды бетонных растворов обладают различной водонепроницаемостью. Данным понятием называется способность этого материала препятствовать проникновению в него воды под воздействием давления.  Степень водонепроницаемости бетонных смесей отражается в марке по водонепроницаемости и обозначается числовым показателем после буквы «W». Существуют нижеследующие марки по данному признаку:

1. W2, W4. Бетон этих марок обладает высокой проницаемостью, он впитывает значительный объем воды. Используется для строительства объектов, где не требуется гидроизоляция. Например, для создания бетонных дорожек, водопроницаемого дорожного полотна и так далее.
2. W6. Смесь этой марки характеризуется пониженной проницаемостью. Конструкции из нее поглощают среднее количество жидкости. Этот раствор применяется для создания бетонных конструкций общего назначения.
3. W8. Бетон этой марки впитывает влагу объемом не более 4,2% от массы конструкции. Такая смесь применяется для создания объектов с высокой степенью гидроизоляции. Она используется при отделке ванных комнат, бассейнов и других подобных помещений.
4. W10 — W20. Бетон этих марок обладает высокой стойкостью к влажности. С повышением марки данный параметр улучшается. На практике бетонные смеси этих марок используются довольно редко.

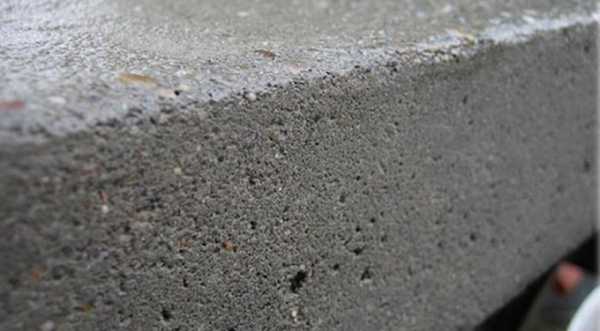

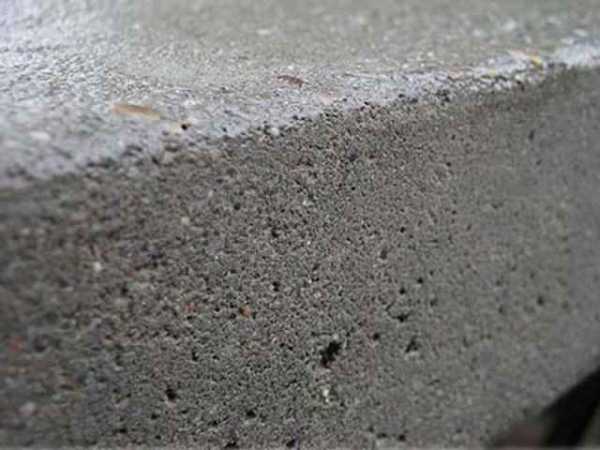

Марки бетона по плотности

Важным показателем качества бетона является его средняя плотность. Данный параметр исчисляется в кг/м3 и фиксируется в маркировке числовым показателем, стоящим после буквы «D». Существует несколько марок бетона по плотности:

1. Марки ниже D500. В данную группу входят пенобетоны и газобетоны. Эти материалы используются для создания стен и перекрытий жилых домов, а также теплоизоляционных сооружений.
2. Марки D500-D1800. Смеси данного вида включают в себя пористые заполнители. Они используются для создания конструктивно-теплоизоляционных сооружений и бетонных конструкций, подвергающихся небольшой нагрузке.
3. Марки D1800-D2200. Заполнителем таких растворов является щебень. Бетон этих марок применяется для строительства жилых зданий, создания фундамента и стен. Вес таких смесей позволяет использовать их для решения множества задач.
4. Марки D2200-D2500. В качестве заполнителей этих веществ выступают гранит, известняк, прочие горные породы и плотный песок. Бетон данного вида используется для создания несущих опор сооружений, фундамента, стен зданий в зонах с неблагоприятным радиационным фоном.
5. Марки D2500 и выше. Заполнителем такого бетона является железная руда, металлическая стружка, магнетит. Смеси данного вида применяются для строительства зданий особого назначения, например, АЗС. Сооружения из такого бетона обладают устойчивостью к радиации.

Марки бетона по истираемости

Механическое воздействие на бетон приводит к его истиранию. Истиранием называется способность этого искусственного камня изменять свой объем и вес под воздействием истирающих усилий. Степень истираемости зависит от твердости и плотности материала: чем данные показатели выше, тем меньше истираемость. Параметр истираемости бетона определяется числовым показателем, стоящим в маркировке после буквы «G». Существуют следующие марки по истираемости:

1. Бетон марки G1. Обладает низкой степенью истираемости. Такие бетонные смеси для дорожного покрытия используются при строительстве участков дорог, эксплуатируемых в условиях сильной загруженности (дороги и тротуары на магистральных трассах, плиты перекрытий с повышенной нагрузкой).
2. Смесь марки G2. Характеризуется средней степенью истираемости. Применяется для строительства дорог со средней загруженностью и объектов с нормальной нагрузкой (дороги в подземных переходах, элементы производственных сооружений).
3. Раствор марки G3. Обладает высокой степенью истираемости. Используется для создания участков дорог с малой загруженностью (тротуары для двора, дороги вблизи жилых домов).

Итак, мы разобрались, какие бывают марки бетона. Характеристики каждого вида бетонных смесей обеспечивают их применение для решения конкретной задачи. Правильный выбор марки бетона – важнейшее условие, необходимое для обеспечения высокого качества изделий, созданных из данного материала.

www.yarst.ru

» Марки бетона и их характеристики

В основе технических характеристик строительных конструкций лежит прочность используемого в их сооружении материала. А так как бетон является самым распространенным стройматериалом, который применяется практически во всех конструкциях, то именно его качество и определяет прочность здания или сооружения.

Поэтому очень важно, выбирая бетонный раствор, особое внимание уделить его марке. Именно от этих цифровых и буквенных показателей будет зависеть, в каких местах он находит свое применение. Итак, рассмотрим марки бетона и их зависимость от различных показателей.

Вместе с этим постараемся ответить на волнующие многих потребителей вопросы: какие бывают марки растворов, их технические характеристики, сферы применения, что означает их маркировка, какие отличия между составами, классификация по видам и так далее.

Что определяет марку и класс?

Главный технический показатель, по которому определяют марку бетонного раствора — это предел прочности на сжатие. Но тут есть одна хитрость, о которой многие потребители не знают.

Во-первых, существует определенная гарантированная прочность материала, которая может варьироваться в пределах 13,5%. Это так называемый коэффициент вариации.

Во-вторых, именно предел прочности на сжатие определяет класс бетона. А вот марка – это среднее значение вариаций. То есть класс и марка бетона – это не одно и то же. Отсюда и различное их обозначение, которое точно определяется СНиПом 2.03.01-84. Класс обозначается буквой В, а марка бетона буквой М.

При этом цифровые обозначения варьируются в пределах:

• класс – от 3,5 до 80, чаще всего встречаются 7,5-40;
• марка – 50-1000.

Единица измерения класса материала – МПа, марка измеряется в кгс/см². К примеру, бетон класса В25. Это обозначает то, что изделие из такого раствора может выдержать давление в 25 МПа, при этом учитывается, что в 5% случаев может произойти излом бетонной конструкции. То есть погрешность присутствует.

Марка М150 говорит о том, что при давлении на 1 см² изделие может выдержать 150 кг веса. Опять-таки учитываем, что 150 – это усредненная величина. Она может варьироваться в определенном диапазоне. Вот такая расшифровка маркировки.

Сравнение класса и марки

Чтобы не быть голословными, хотелось бы представить таблицу, в которой можно проследить соответствие марки и класса бетона.

Класс бетона	Марка бетона	Усредненная прочность, кг/см²
В3,5	М50	45,84
В12,5	М150	163,71
В27,5	М350	360,16
В40	М500	523,87

Как уже было сказано выше, усредненная прочность не является показателем постоянным. Она может варьироваться в пределах от 1,8% до 14,5%. Соответственно, чаще всего марка материала может соответствовать двум классам. К примеру, М150. Усредненная прочность этого раствора может быть или 130,97 кг/см², которому будет соответствовать класс В10 (отклонение составляет 14,5%), или 163,71 кг/см² с классом В12,5 (отклонение 8,4%). Соответствие не очень близкое.

Самостоятельно делать перевод марки бетона в его класс невозможно, да и нет никакого смысла. Все эти манипуляции проводятся опытным путем, поэтому таблица – самый простой способ.

Что влияет на прочность бетона?

В основе бетонного раствора лежат несколько компонентов, и каждый из них играет свою роль. Но что ни говори, основной ингредиент – это цемент. И чем больше его в бетонном растворе, тем последний прочнее. Но и это еще не все, приходится учитывать зависимость и от других факторов.

К примеру, активность цемента. Чем материал по марке выше, тем прочнее изделие, а значит, выше и сама марка бетона. Обязательно при производстве этого строительного материала учитывается водное соотношение. Здесь важна не вся смесь в целом, а именно смесь воды и цемента. Все дело в том, что избыток воды – это лишние поры внутри бетонной массы после ее затвердевания. Соответственно, это приводит и к снижению прочности материала.

Не последнюю роль играют наполнители, а точнее сказать, их качество и зернистость. Чистота песка без примесей, процентное содержание пыли и грязи, пористость краев щебня – все это влияет на прочностные характеристики бетона.

И конечно, чем лучше будет проведено смешивание ингредиентов, тем плотнее и прочнее будет раствор. И все же многих интересует вопрос, как определить марку бетона? Об этом читаем далее.

Как проверить бетон на соответствие ГОСТу?

Проверить бетон на прочность можно только в лабораторных условиях. Для этого требуется специальное оборудование. В принципе подготовительный процесс несложен. Нужно залить приготовленный раствор в несколько кубов с размером ребра в 10 см. Раствор заливается в деревянную коробку и после затвердения должен простоять в таком виде 28 дней.

Храниться куб должен в защищенном от солнечных лучей месте при температуре +20 °C и влажности 95%. Именно за этот срок считается, что бетонное изделие принимает свою марочную прочность.

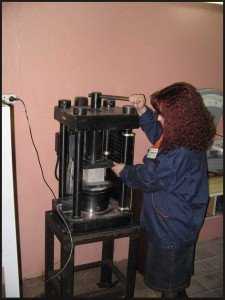

После чего каждый куб устанавливается в лабораторный пресс, которым они поочередно сжимаются. Снимаются показатели предела прочности, при котором каждый куб начинает ломаться. Затем устанавливается средняя величина каждого теста. Это и есть прочность. Так происходит определение марки бетона.

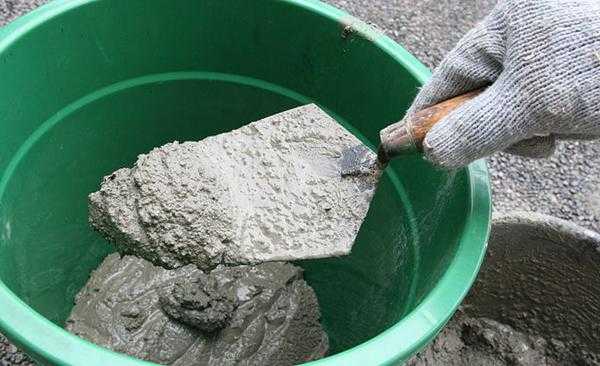

Состав раствора

Чтобы разобраться с техническими характеристиками бетонной смеси, необходимо учитывать, что рецептура самого раствора может быть разной у каждого производителя. Конечно, существуют ГОСТы, но небольшие погрешности, связанные со старым оборудованием, могут создать отличительные особенности.

Стандартный рецепт

К примеру, бетон М150, о котором все время идет разговор. Именно эта марка имеет широкое применение практически во всех строительных операциях. Его стандартная рецептура:

• 11% цемента;
• 48% песка;
• 41% щебня.

Содержание воды

Что касается воды, то определенной нормы здесь нет. Все дело в том, что вода влияет на такой показатель, как подвижность бетона. К примеру, для заливки стяжки потребуется в раствор залить больше воды. Для заливки фундамента меньше. Поэтому подвижность массы бетона марки М150 может быть от П1 до П4.

Варианты смесей

Кстати, меняя марку цемента, можно изменять и технические характеристики бетона. К примеру, используя цемент М400, можно снизить его расход на 1 м³ раствора, увеличивая присутствие наполнителей (песка и щебня). При этом сама марка бетонного раствора будет выше.

Используя цемент М300, придется увеличивать его количество в рецептуре, если есть необходимость выдерживать марку бетона М150. В общем, применяя разные марки цемента, можно подгонять марки бетона под определенные нормативы.

Соотношение марок цемента и бетона

Опять-таки, лучше показать данное соотношение в таблице, в которой учитываются обе марки согласно действующим ГОСТам.

Марка цемента	М300	М400-500	М600
Марка бетонного раствора	М150	М300	М500

Необходимо оговориться, что взаимосвязь между двумя показателями основана на классической рецептуре, которая была описана выше. Ее изменения потребуют увеличения или уменьшения количества цемента и его марки.

Другие критерии маркировки

Маркировка бетонного раствора основана не только на определении прочности смеси. Хотя это самый важный технический показатель. Но сфера применения и условия эксплуатации бетонных конструкций настолько разнообразны, что специалистам пришлось вводить и другие критерии, по которым определялись качественные характеристики этого материала.

Морозостойкость

В основе маркировки бетона по морозостойкости лежит количество циклов заморозки и оттаивания самого материала. Это означает, что раствор может без изменения предела прочности (погрешность 5% допустима) выдерживать такие температурные нагрузки. Обозначается марка латинской буквой W и цифровыми показателями от 50 до 500.

Обратите внимание, что числа – это не температура, при которой бетон может заливаться. Это количество циклов. А вот за температурный режим заливки отвечают специальные присадки или пластификаторы, которые добавляются в раствор в процессе его приготовления. Это путать нельзя.

Проверить материал на морозоустойчивость можно также в лаборатории. Обычно измеряется линейное расширение бетонного изделия при его нагреве. Окончательно марка выводится после использования специальных коэффициентов. На этот показатель влияет качество наполнителей (особенно их количество: чем больше, тем хуже), размеры капилляров внутри массы и правильно проведенная укладка.

Водонепроницаемость

Буквенное обозначение такое же, как и у морозоустойчивости, то есть W. А вот цифры другие: 2; 4; 6; 8; 12. Интересно то, что марка обозначает давление воды и измеряется в кг/см².

К примеру, марка W4. Как проверить, пропустит ли воду этот образец? Для этого необходим цилиндр, в который заливается бетонная смесь высотой 15 см. После затвердевания (через 28 дней) в цилиндр подается вода с напором 40 м. И при таких эксплуатационных условиях тестируемый образец не должен пропустить воду. Если не пропустил, значит, соответствует заявленной марке.

tehno-beton.ru

Марки бетона: виды, особенности и сферы применения

Бетон многие годы продолжает удерживать ведущую позицию среди основных строительных материалов. По главным качественным характеристикам — прочности, морозостойкости и водонепроницаемости — бетоны подразделяют на марки, что позволяет выбирать составы, полностью соответствующие конкретным эксплуатационным условиям.

Марки бетона по прочности

Важнейшим качественным показателем бетонов является его прочность. Согласно показателям прочности при сжатии в соответствии с ГОСТ различают марки бетонов в диапазоне М50-М800. Наиболее распространенными являются марки М100-М500.

Условно бетоны можно разделить следующим образом:

• тяжелые составы на цементах и традиционных плотных заполнителях относятся к маркам М50-М800;
• легкие бетоны с пористыми заполнителями — М50-М450;
• бетоны ячеистые, которые являются разновидностью легких и особо легких смесей, — имеют марки М50-М150.

Собираетесь купить миксер бетона ? Позвоните в Навигатор и закажите товарный бетон с доставкой спецтехникой.

При создании проектной документации на строительство объекта устанавливается проектная марка бетона. Эту характеристику определяют по сопротивлению осевому сжатию, измеренному на эталонных образцах-кубах.

Если главенствующим в строящейся конструкции будет осевое растяжение, то марка бетона назначается по сопротивлению на осевое растяжение.

Предел прочности бетона на растяжение возрастает с увеличением марки по прочности на сжатие, но в области высокопрочного бетона рост сопротивления растяжению существенно замедляется.

Определение марки бетона зависит от его применения и означает класс его прочности. Наименьшие числовые значения (М50, М75, М100) являются наименее прочными и, соответственно, применяются для наименее ответственных конструкций (например, для строительства отмостки).

О том, что такое бетонирование зимой, каковы его особенности и опасности.

Не знаете, как выбрать раствор для бетонирования столбов? Тут раскрыта точка зрения экспертов.

Если вы собираетесь строить дом с крепким фундаментом, то бетон М300 с доставкой — то, что вам нужно.

Для требующих большей прочности конструкций, например, железнодорожных перекрытий или для стяжки полов, используется бетон марки М200. Бетон марки М550 и выше входит в классификацию как наиболее прочный.

Разница в прочности различных марок бетона обеспечивается различным составом, то есть пропорциями цемента, песка и щебня (большая прочность обеспечивается большей долей цемента). Таким образом, при расчёте объёма составляющих для бетона следует учитывать  марку бетона, а также требуемые качества: морозостойкость, водонепроницаемость, удобоукладываемость.

Существует универсальная формула перевода марки бетона в класс:

В=[М*0,787)]/10,

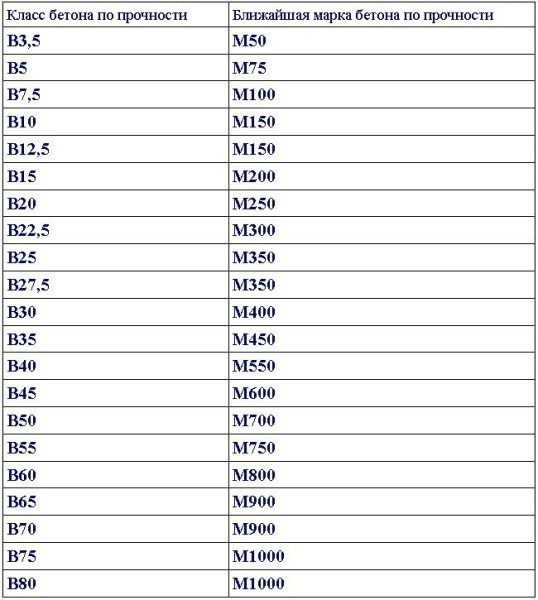

где М — марка бетона, а В — класс. Соответствие классов и марок бетона можно увидеть в следующей таблице:

Класс бетона	Средняя прочность данного класса, кгс/кв	Ближайшая марка бетон
В3,5	46	М50
В5	65	М75
В7,5	98	М100
В10	131	М150
В12,5	164	М150
В15	196	М200
В20	262	М250
В25	327	М400
В30	393	М450
В35	458	М550
В40	524	М550
В45	589	М600
В50	655	М600
В55	720	М700
В60	786	М800



Способы испытания бетонов на прочность

Проектная марка бетонов по прочности на сжатие определяется на стандартных образцах:

• в возрасте 28 суток — для монолитов;
• в возрасте, установленном стандартами или ТУ, — для сборных конструкций.

Твердение эталонных образцов происходит при нормальных условиях: температуре +18 — +22^oС и относительной влажности 90-100%. Для испытаний отливают кубы с гранями 10, 15 или 30 мм.

Испытания прочности бетона при сжатии непосредственно в местах сооружения конструкций проводят с помощью методов неразрушающего контроля.

• Метод упругого отскока. На этом принципе создан прибор «Склерометр ОМШ-1», которым можно исследовать бетоны марок 50-500. Устройство состоит из цилиндрического корпуса со шкалой, в котором расположены ударный механизм с пружинами и индикатор в виде стрелки. Приставленный к бетону склерометр нажимают, по величине отскока, зафиксированному индикатором, с помощью сопутствующих прибору градуировочных графиков определяют прочность бетона. Графики построены по результатам многочисленных испытаний на эталонных кубах.

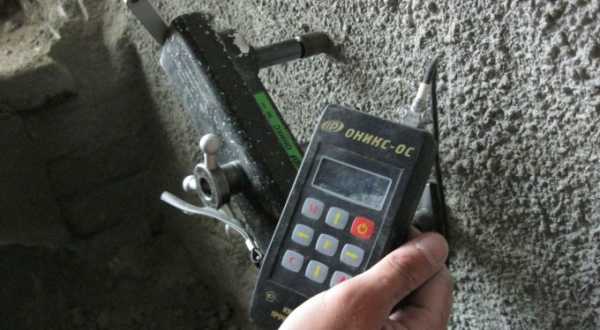

• Метод отрыва со скалыванием. По этому принципу сконструирован прибор «ПИБ».

Для исследований, проводимых способом отрыва со скалыванием, в конструкции выбирают участки, испытывающие наименьшие напряжения, спровоцированные эксплуатационными нагрузками или обжатием предварительно напряженной арматуры. Краткая суть метода: на ровном квадратном участке со стороной 200 мм шлямбуром с оправкой или электромеханическим инструментом пробивают отверстие глубиной 55 мм по нормали к испытуемой поверхности. В отверстие вставляется анкерное устройство, включающее конус и три сегмента. Накручивание гайки-тяги предотвращает проскальзывание анкерного устройства при разрушении образца. С помощью прибора производят вырывание анкерного устройства. В момент разрушения бетона визуально фиксируют на манометре максимальное давление. Результаты испытаний считаются не действительными при проскальзывании анкерного устройства более 5 мм.

Для повторных исследований отверстие использовать запрещено, поскольку это приведет к получению заниженных показаний. Глубина разрушения бетона измеряется с помощью двух линеек. Одна из них устанавливается ребром на исследуемую поверхность, а второй измеряют глубину вырывания бетонного элемента.

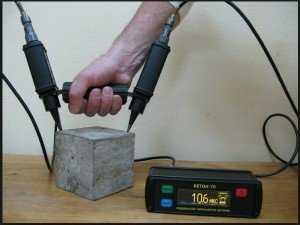

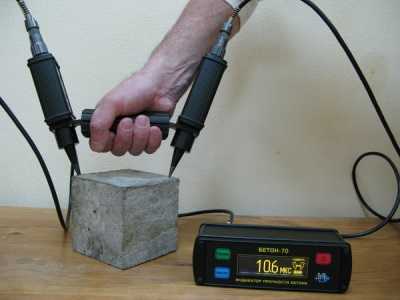

• Ультразвуковой метод основан на зависимости скорости распространения высокочастотных ультразвуковых колебаний в бетоне от его прочности. Искомая характеристика определяется по экспериментально составленным графикам: «Скорость распространения волн — Прочность», «Время распространения волн — Прочность».

Классы бетона — отражение однородности его свойств

Одним из важнейших технических требований, предъявляемых к бетонам, является однородность их свойств. Для объективной оценки однородности прочности материала испытывают образцы, твердевшие в одинаковых условиях, в течение определенного времени. При этом показатели прочности будут колебаться и в положительную, и в отрицательную стороны.

Факторы, которые сказываются на показателях прочности бетона:

• качество цемента и заполнителей;
• точность дозировки компонентов смеси;
• соблюдение технологии при приготовлении бетона и другие факторы.

Для гарантии наличия в бетоне заданной прочности с учетом возможности ее колебания была создана стандартная числовая характеристика — класс бетона.

Данная характеристика гарантирует 95% обеспеченности свойств. Это означает, что оговоренное данным классом свойство бетона будет выполняться в 95 случаях из 100. Обозначается класс прочности буквой В и находится в диапазоне В3,5 — В60. Соотношение между классами и марками бетонов — величина неоднозначная и зависит от однородности бетона, которая оценивается коэффициентом вариации. Чем ниже величина коэффициента вариации, тем выше однородность смеси.

Марки бетона по морозостойкости

В реальных условиях эксплуатации зданий в средних и северных широтах долговечность бетонных и железобетонных конструкций во многом определяется морозостойкостью бетона. Морозостойкость — это способность материала к сохранению физико-механических свойств при переменном, многократно повторяемом замораживании и оттаивании. Наиболее важна эта характеристика для бетонов, используемых для устройства дорожных и аэродромных покрытий, мостовых опор, гидротехнических сооружений. Стандартом определены базовые и ускоренные способы определения морозостойкости бетона.

При расхождении результатов испытаний, проведенными этими двумя способами, в качестве окончательных берутся результаты базового метода.

Марка по морозостойкости в последних редакциях ГОСТ обозначается буквой F, ранее применялась маркировка Мрз. Данную величину характеризует наибольшее количество переменного замораживания и оттаивания, которое выдерживают образцы 28-дневного (или иного проектного) возраста со снижением предела прочности и с потерей массы на величину, установленную нормативной документацией. Испытания осуществляют на контрольных и основных образцах. Образцы изготавливают и исследуют серийно. На контрольных образцах определяют прочность бетона при сжатии перед началом исследований основных образцов, предназначенных для замораживания и оттаивания. Установлены марки бетона по морозостойкости от F25 до F1000.

Выбор марки бетона по морозостойкости осуществляется в зависимости от климата местности, числа смен замораживания и оттаивания за холодный период года. Наиболее морозостойкими являются, как правило, более плотные бетоны.

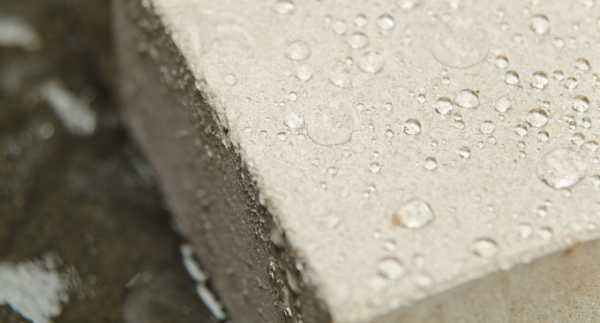

Марки бетона по водонепроницаемости

Водонепроницаемость бетона — это его способность не пропускать воду, поступающую под давлением. Марки по водонепроницаемости — W2, W4, W6, W8, W12. Ранее для обозначения этой характеристики применялась русская буква В. Марка соответствует давлению водяного столба (кгс/см²), при котором цилиндрический образец стандартной высоты не пропускает воду в нормативных испытательных условиях. Например, для чаши бетона марка бетона по водонепроницаемости должна быть не меньше W4.

ГОСТ предусматривает испытание на водонепроницаемость методом «мокрого пятна» на образцах с открытой торцевой поверхностью диаметром не менее 130 мм. Давление воды на образцы увеличивается ступенчато. Временные интервалы между скачками давления нормируются по таблице, содержащейся в ГОСТ. Испытание осуществляется до появления на торце образца мокрого пятна или капель воды.

На практике проектировщики используют две нормативные характеристики водонепроницаемости:

• Максимальное давление воды (МПа), которое выдерживает стандартный образец без появления на его торцевой поверхности признаков просачивания воды.
• Коэффициент фильтрации бетона. Эта величина характеризует количество воды, которое проникает сквозь единицу сечения в единицу времени, при условии, что градиент — отношение напора в метрах водного столба к толщине конструкции в метрах — равен единице.

Марка бетона по водонепроницаемости является величиной весьма условной. Фактически сооружения имеют запас, в десятки раз превышающий определенную нормативами величину. Как правило, марка по водонепроницаемости устанавливается, опираясь на практический опыт эксплуатации подобного типа сооружений, и является косвенным показателем плотности бетонов.

Наряду с понижением водонепроницаемости в некоторых объектах актуальным является уменьшение проницаемости бетона по отношению к нефтепродуктам. С этой целью в качестве добавки применяют хлорное железо.

Отдельной разновидностью бетонов, обладающих повышенной водонепроницаемостью и водостойкостью, является бетон гидротехнический. Для приготовления такого бетона используют портландцемент, а также его модификации — пластифицированный, гидрофобный портландцемент и шлакопортландцемент. К природным заполнителям для бетонов этой группы предъявляют более высокие требования, чем к заполнителям обычных бетонов. В них нормируется содержание: ила, пылевидных фракций, органических примесей. Величина зерна песка должна быть не менее 5 мм. В качестве крупных заполнителей применяют гравий или щебень из гравия, либо их сочетание. Смесь для гидротехнического бетона должна укладываться с максимально возможным уплотнением при соблюдении нормативного влажностного и температурного режима.

Режим эксплуатации	Марка по морозостойкости	Марка по водонепроницаемости	Подходящие марки товарного бетона, не ниже чем:
Попеременное замораживание и оттаивание в условиях водонасыщения (например, при сезонно оттаивающей вечной мерзлоте или при очень высоком уровне грунтовых вод) при температурах
Зимняя температура ниже -40 С	F150	W2	БСГ В 20 П3 F150 W4 (M-250)
Зимняя температура от -20 до -40 С	F100	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С	F75	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше	F50	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Попеременное замораживание и оттаивание в условиях водонасыщения при воздействии атмосферных факторов
Зимняя температура ниже -40 С	F100	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -20 до -40 С	F50	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С	не нормируется	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше	не нормируется	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Попеременное замораживание и оттаивание в условиях отсутствия периодического водонасыщения (защищенный от осадков и грунтовых вод бетон)
Зимняя температура ниже -40 С	F75	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -20 до -40 С	не нормируется	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура от -5 до -20 С	не нормируется	не нормируется	БСГ В 15 П3 F100 W4 (M-200)
Зимняя температура -5 С и выше	не нормируется	не нормируется	БСГ В 15 П3 F100 W4 (M-200)

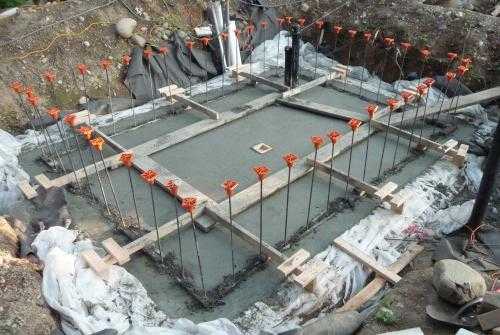

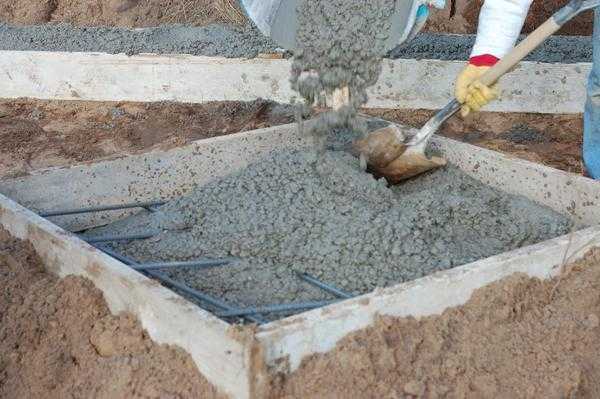

Марки бетона, используемые для сооружения фундамента

Фундамент — основание любого сооружения и от правильного выбора материалов для его устройства во многом зависят эксплуатационные характеристики здания.

Главным параметром, от которого зависит выбор марки бетонной смеси для фундаментной плиты, является величина предполагаемой нагрузки.

• Прочность и долговечность использования сборно-щитового строения может обеспечить бетон марки 200, деревянного дома или бани — М250.
• Если планируется сооружение здания из керамзитобетонных или газосисликатных блоков, для его фундамента достаточно приобрести бетон марки М300.
• Возведение кирпичных стен или железобетонных стеновых панелей требует уже бетонную смесь с более высоким показателем прочности — марки М350.

На выбор вида бетона для фундамента оказывает влияние не только прогнозируемая нагрузка стеновых конструкций и перекрытий, но и характер грунта.

• Скальные и песчаные грунты создают идеальные условия для сооружения любого типа фундамента. При таких грунтах выбирается марка бетона, соответствующая проектной нагрузке.
• Однако гораздо чаще можно встретить глинистые и суглинистые типы почвы. В этом случае бетонная смесь должна быть на марку выше той, которая подходит для проектной нагрузки на фундамент.

Дополнительным фактором, влияющим на марку выбираемого бетона, является отсутствие или наличие подвала в будущем строении. При планировании подвала необходимо обеспечить максимальную водонепроницаемость стен дома. Этого можно достичь несколькими способами:

• увеличением марки бетона — М350 и выше;
• использованием средних марок и двухкомпонентных кольматирующих бетонных пропиток;
• устройством эффективной гидроизоляции фундамента.

При сооружении фундаментов, которым предстоит соприкасаться с агрессивными средами, например, подземными водами с высоким содержанием солей, необходимо выбирать сульфатостойкие виды бетонов. Однако наиболее доступным вариантом в этом случае является приобретение модифицирующих добавок и самостоятельное введение их в бетонную смесь.

Выбор марки бетона для перекрытий

Существует множество видов перекрытий дома: междуэтажные, цокольные, подвальные, мансардные. Если вы планируете сооружение мансардного или полноценного второго этажа, то выбирается, как правило, один из традиционных вариантов.

Если недалеко от места строительства есть завод железобетонных изделий, то целесообразно устроить сборное перекрытие, состоящее из круглопустотных плит. Достоинства этого вида перекрытия — высокая скорость монтажа, гарантированное качество, разумная стоимость. Если в доме есть места, где размещение плит невозможно из-за стесненности в размерах — изготавливают монолитные участки из бетона марки 200 с армированием стержнями.

Какая марка бетона под фундамент, чтобы здание стояло долго и крепко?.

О бетонировании пола гаража — в этом видео. Лучше один раз увидеть своими глазами!

Узнайте по этой ссылке стоимость бетона М200 — оптимальной марки бетона для самых разнообразных работ: стяжек полов, дорожек, бетонных лестниц.

Вариант с монолитным перекрытием более предпочтителен благодаря возможности создания любых конфигураций. Потребность в материалах в этом случае должна определяться специальными расчетами. Толщина перекрытия может колебаться от 140 мм до 200 мм, диаметр горячекатаных арматурных стержней периодического профиля — от 8 мм до 16 мм, класс прочности бетонной смеси, однозначно, должен быть не ниже класса В15. Бетонирование перекрытия и его твердение должно осуществляться исключительно при положительных температурах. Нагрузки на монолит в течение 28 дней необходимо полностью исключить.

Следует помнить, что бетонные конструкции после заливки нуждаются в уходе. В теплый период года застывающую бетонную поверхность поливают водой и укрывают полиэтиленовыми пленками, сохраняя в смеси влагу. Применяют нанесение на поверхность свежеуложенного бетона битумных эмульсий.

www.navigator-beton.ru

Марка бетона | Новости в строительстве

Марка бетона соответствует определенному параметру прочности на сжатие,  который нарастает в процессе твердения бетонной массы и продолжает нарастать с годами в течении эксплуатации отлитых изделий из такого бетона. Марка бетона зависит в конечном итоге от прочностных характеристик всех компонентов используемых во время приготовления бетонной массы.

Такие показатели как марка бетона или класс бетона являются главными при выборе бетона для изготовления той или иной части здания, как например несущие колоны или ригеля, балки , фундаменты и так далее. Есть и другие показатели, которые заслуживают особое внимание при выборе бетона, такие как водонепроницаемость, морозоустойчивость, подвижность, устойчивость в различных агрессивных средах и так далее.

Читай также прочность бетона

Бетон это искусственный камень получаемый в результате затвердевания бетонной массы и состоящий из  заполнителей разной крупности, смеси цемента и определенного количества воды. Таким образом класс бетонов или марки бетонов  соответствуют определенному параметру прочности на сжатие  который нарастает в процессе твердения бетонной массы и продолжает нарастать с годами.

1. Различают следующие марки бетонов :

М 50; М 75; М 100; М 150; М200; М250; М300; М 350; М400; М450; М500; М550; М600; М700; М750; М800; М900; М1000.

2. Класс бетона по прочности:

3,5; 5; 7,5; 10; 12,5; 15; 20; 22,5; 25; 27,5; 30; 35; 40; 45; 50; 55; 60; 65; 70; 75; 80

Таблица№1. Марки и класс бетона в цифрах

 Таким образом в зависимости от прочности на сжатие устанавливают класс бетона. Класс бетона «В» это кубиковая прочность измеряемая в КПа и принимается с гарантированной обеспеченностью (доверительная вероятность) 0,95. Такое понятие означает что установленное классом свойство гарантированно обеспечивается в 95 случаях из 100.

Эти правила регламентируются согласно СНиП 2.03.01-84 «Бетонные и железобетонные конструкции», которые класс бетона обозначают буквой «В«и цифрами показывающие выдерживаемое давление в мегапаскалях, МПа. Например, бетон В 35 означает что  в 95 % случаев выдерживает давление 35 МПА.

Марка бетона регламентируется согласно ГОСТ 26633-91 «Бетоны тяжелые и мелкозернистые».Марка бетона обозначается латинской буквой «М» и цифрами от 50 до 1000. Цифры обозначают предел прочности на сжатие в кгс/см².

Современное строительство не обходится без использования большого количества бетона различного класса и марок. Поэтому самый лучший выход из таких ситуаций это приготовление и доставка бетона на строительный участок с помощью  автомобильных бетоновозов.

Для подачи  на место укладки в высотном строительстве а также в малоэтажном строительстве используют специальные механизмы. Такими механизмами могут быть башенный кран, автомобильный кран или бетонная станция.

Рисунок №1. Разгрузка бетона в бетонную станцию.

Использование механизированного труда  во многом облегчает выполнение  задач и позволяет  обработать большие объемы бетона за относительно короткий промежуток. Укладка в опалубку больших объемов бетона позволяет значительно ускорить процесс строительства и повысить производительность труда. Как же в таких случаях ( при бетонировании больших площадей и обработки большого объема бетона) проводить проверку бетона и определить его марку или класс на строительной площадке?







Рисунок №2. Определение марки бетона в лаборатории с помощью пресса.

Нужный класс привезенного бетона или его марку  для заливки составных частей здания определяют в специальных как правило независимых лабораториях. Для проверки бетона берут пробы с каждой привезенной машины и отливают кубики размерами 15 х 15 х 15 см. Для этого существуют специальные формы заводского изготовления или делают сами  из металла или дерева.

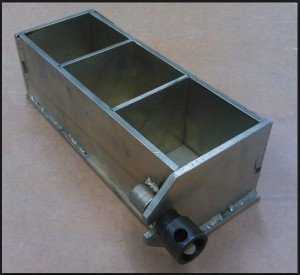

Рисунок №3. Форма для отливки контрольных образцов

Формы перед заливкой бетона увлажняют, затем заливают бетон и вибрируют. Или используют арматуру с помощью которой следует тщательно проштыковать бетонную смесь. После вибрирования бетон уплотняется, а  незаполненные места в опалубке заполняются удаляя при этом лишний воздух и  образовавшиеся раковины в массе бетона.









Рисунок №4. Ультразвуковой способ проверки качества бетона

Отлитые кубики (всего 3-4) с каждой партии бетона или машины хранят при средней температуре (t=20°C) и высокой влажности (около 90%) в течении 3, 7, 14 и 28 суток. В течении например первых 7 дней бетон набирает примерно 70 % своей проектной прочности. Как правило после 7 дней уже можно принести образцы в лабораторию и проверить качество бетона.

При заполнение образцов следует придерживаться следующих правил:

1. Взятую порцию бетона для заполнения образцов нельзя разбавлять водой.

2. Пробы необходимо брать непосредственно с лотка бетоносмесителя.

3. Бетон в формах следует тщательно уплотнить.

4. Отлитые формы с образцами следует хранить в надлежащих условиях (избежать солнечные лучи и жаркие места).

 Проектные марки бетона

При проектировании бетонных и железобетонных конструкций назначаются требуемые характеристики бетона, называемые проектными марками. Проектные марки назначаются по прочности, морозостойкости и водонепроницаемости.
За проектную марку бетона по прочности на сжатие М принимают сопротивление осевому сжатию R в кгс/см² эталонных образцов-кубов, испытанных согласно требованиям ГОСТов.

Проектная марка на осевое сжатие (кубиковая прочность) является основной характеристикой бетона и указывается в проекте во всех случаях.
За проектную марку бетона по прочности на осевое растяжение Р принимают сопротивление осевому растяжению Rр в кгс/см² контрольных образцов, испытанных в соответствии с ГОСТом. Эта марка назначается тогда, когда она имеет главенствующее значение.

Проектная марка бетона по морозостойкости характеризуется числом циклов попеременного замораживания и оттаивания, которое выдерживают образцы в условиях стандартного испытания. Назначается для бетона, подвергающегося многократному воздействию отрицательных температур.
Проектная марка бетона по водонепроницаемости В характеризуется односторонним гидростатическим давлением в кгс/см², при котором образцы бетона не пропускают воду в условиях стандартного испытания. Назначается для бетона, к которому предъявляются требования по плотности и водонепроницаемости.

Проектную марку бетона по прочности на сжатие контролируют путем испытания стандартных бетонных образцов: для монолитных конструкций — в возрасте 28 сут, для сборных конструкций — в сроки, установленные для данного вида изделий стандартом или техническими условиями.

Проектную марку бетона монолитных конструкций разрешается устанавливать при специальном обосновании в возрасте 90 или 180 сут в зависимости от сроков загружения, что позволяет экономить цемент.
Методы определения прочности бетона на сжатие и растяжение регламентированы ГОСТ 10180 — 78, который соответствует международному стандарту ИСО 1920 — 76 и в котором учтены рекомендации СЭВ по стандартизации.

 Твердение бетона

В результате процессов  гидратации цемента (взаимодействии цемента с водой) происходит твердение бетона и нарастание его прочности. Процессы гидратации в свежеприготовленном бетоне могут остановиться в случае если влажность высыхает или просто замерзает вода (например,в зимний период). Замерзание воды или высыхание влаги в молодом бетоне сильно отражается на его прочностные характеристики в самую худшую сторону. Оптимальным вариантом для твердения бетона считается влажная среда, защищенная от солнечной радиации, от высоких и низких температур.

Таким образом влажность и положительные температуры очень благотворно сказываются на протекание процессов гидратации, а также в конечном итоге  на прочностные характеристики бетонной смеси. Поэтому  с потерей влаги необходимо бороться. Обычно свежеуложенный бетон поливают водой постоянно с интервалом в 1-2 часа в течении одной недели после заливки и накрывают мокрой мешковиной или опилками для защиты от солнца и испарения воды.

При минусовых температурах для предотвращения разрушительных процессов в случае  замерзания воды в бетоне вводят противоморозные добавки. Для таких целей разработаны даже специальные методики. Бетон имеющий  небольшое  количество противоморозных добавок можно укладывать при низких температурах (например -15 или -30).

При этом процессы гидратации останавливаются, так как вода в нем замерзает и возобновляются с приходом теплой весенней погоды.Наиболее часто используемые в качестве противоморозных добавок являются добавки электролиты: Поташ П, НН1, НК, ХК, ННХК, ННК, а также их комплексы НК + ХН, ННХК +М,НК +М и другие.

Противоморозные добавки вводят в качестве так называемого стабилизатора процесса. Например, при колебании температуры весной от -5 °С до + 5 °С, бетон с противоморозными добавками не реагирует на цикличные изменения температуры. Вода в нем не замерзает и не оттаивает потом, бетон стойко переносит эти все колебания температуры а  процессы гидратации продолжаются.

Для бетона существуют такие понятия как критическая прочность бетона. Это такая грань при достижении которой за дальнейший набор прочности бетона можно не волноваться. Бетоны с разными марками имеют разные пороги критической  прочности. Бетоны с высокими марками имеют более низкий процент  порога критической прочности(25-30% от проектной прочности),чем бетоны низких марок.

При нормальном твердении в нормальных условиях критическая прочность бетона достигается примерно в течении сутки. Поэтому очень важны именно первые сутки после заливки бетона в опалубку.

Читать далее на http://stroivagon.ru добавки в бетон

Для бетонирования в холодный период года используют так называемые противоморозные добавки в бетон (ПМД). Добавки могут ускорить процесс твердения бетона и не дают воде замерзнуть. В роли ПМД могут быть использованы и комплексы солей как например, CaCl2 + NaNO2 исключающие коррозию арматуры. В качестве  ускорителей сроков схватывания бетона могут использоваться следующие продукты:

1. Асол-К-продукт из следующих неорганических и органических компонентов : водный раствор поташа,ингибиторы коррозии и модификаторы.Добавка вводится в бетонную смесь при температуре наружного воздуха до -10°С.Введение добавки в бетонную смесь при положительных температурах наружного воздуха вызывает быстрое схватывание бетонной смеси (от 5 до 30 минут).

2. Ускоряющая противоморозная добавка УПДМ-жидкая смесь получаемая из отходов производства ацетоуксусного эфира,нитрохлорактинида и ацетилацетона взятых в соотношении: 7 : 1 : 3 по объему.Добавка представляет собой раствор темно-коричневого цвета.Добавка вводится в бетон в пределах 0,1…0,42 л/кг цемента при температуре наружного воздуха от 0 °С до -25 °С.

3. Лигнопан-4 -является водным раствором 40 % концентрации с пластифицирующим действием на бетонную смесь.Обеспечивает твердение бетонной смеси  при температуре наружного воздуха до -18 °С. Дозировка: 2 % при температуре до -5 °С, 3 % до -10 °С, 4 % до -15 °С.

4. Гидробетон — С-ЗМ-15. Является жидкостью темно-коричневого цвета 34…36% концентрации с пластифицирующим действием на бетонную смесь.Обеспечивает твердение бетонной смеси при температуре наружного воздуха до -15 °С.

Рисунок № 5. Бетонирование в зимний период года. Накрытая брезентом  бетонированная площадка.

stroivagon.ru

Прочность, марка, класс бетона. |

Прочность, марка, класс бетона.

Сегодня выбирая марку, прочность и класс бетона следует руководствоваться своим проектом строительства. Конечно в случае отсутствия проекта, то следует опираться на свой опыт если он есть либо полностью доверится мнению и рекомендациям своим строителям или строительной фирме. Ну, а если вы сомневаетесь в компетенции своих строителей и не доверяете малознакомым людям, то выход один – во всем разобраться самому.

Марка бетона обозначается с помощью буков и цифр: м-200, м-300 и т.д., что означает средний предел прочности. И кстати этот показатель не берется из головы, он определяется следующим образом: берется пробная партия бетона, замешивается и выливается в специальную небольшую форму в которой он застывает в течении не менее 28 суток при нормальных и естественных условиях окружающей среды. Затем полученный пробный кубик или цилиндр помещают в специальный пресс, и сжимают его. Таким образом, и определяется средний предел прочности бетона, это и есть его марка.

В современных же проектах строительства бетон принято указывать в классах. В целом конечно класс и марка показатели похожие, но… В марках прочность указана средняя, а в классах прочность указывается с гарантированной обеспеченностью с учетом коэффициента вариации 12-13%. Но это не столь уж и важно. Не будем забивать Вашу голову лишней информацией всякими коэффициентами вариации и другими техническими и не нужными нюансами.

В вашей проектно-сметной документации, если она у вас есть, обязательно должно быть указано, какого класса бетон (цена за куб не указывается) необходимо использовать для строительства. Ведь согласно действующего на сегодняшний день СТ СЭВ 1406 бетон в проектах должен указываться всегда и только в классах. И насколько соблюдаются эти требования сказать сложно, ведь строительными фирмами и самими строителями бетон все равно заказывается именно в марках. Для Вас же самое главное, что бы выбранная марка бетона была доставлена вам в срок и нужном объеме, и конечно полностью соответствовала параметрам выбранной вами марки. Ведь приобретая ту или иную марку бетона, цена за куб отличается значительно. И конечно экономить бетон, цена за куб которого очень высока, не следует. Поверьте это мелочи бетон, цена за куб которого мала будет соответствующей прочности и качества. Вам это нужно? Нет!

Проверить купленный бетон то можно, но ведь сделать это сразу просто нереально, нужно время. Что Вам следует сделать? Все просто. Сбейте небольшой ящик из досок 10*10*10 см либо 15*15*15 см. Отберите из купленной партии бетона пробный бетон, замешайте его и вылейте в увлажненный ящик (а лучше если Вы сделаете несколько таких ящиков и проб бетона: в идеале 2-3 штуки). Затем залитую смесь бетона следует обязательно несколько раз проколоть в разных местах небольшим штырем, что бы вышел весь лишний воздух, так ваша смесь бетона уплотнится, что очень важно при определении его плотности. Некоторые так же рекомендуют просто постучать молотком по разным стенкам ящика, эффект получится тот же. Отлитые кубики бетона хранить следует при средней температуре в районе 20 градусов и при очень высокой влажности в районе 89%. Спустя 28 дней можете смело занести пробно отлитый бетон в любую независимую лабораторию, где вам точно скажут все его параметры и соответствие заявленной марки производителем. Хотя не обязательно ждать все 28 дней. Можно с помощью промежуточных стадий твердения определить марку бетона. Для этого можно отнести пробно отлитый кубик бетона в возрасте 3,7 или 14 дней. Например, в возрасте 7 дней бетон будет иметь прочность в размере 70 % от своей действительной прочности. Поэтому принося пробный бетон в лабораторию, обязательно говорите срок его заливки. Ну и конечно очень важно соблюдать температурный режим и влажность. Зимой, когда сыро и холодно срок схватывания бетона становится намного больше. И здесь не важно какой бетон, цена за куб какая и т.д. Бетон по своему существу один.

Определить прочность бетона можно так же и после его использования, т.е. прямо на месте заливки. Для этого приглашаются независимые эксперты из лаборатории, которые с помощью неразрушающих бетон методов определяют параметр его прочности. Эксперты могут использовать склерометр, такая проверка простым языком называется: простучать бетон, или могут применить ультразвуковые методы. А могут использовать сразу несколько методов проверки в комплексе.

midas-beton.ru

Марки бетона по прочности: виды, особенности. Марки бетона по прочности

Понятие «класс бетона» было введено в 1986 г. Этот показатель определяет такую характеристику материала, как его стандартная прочность. Однако существовавшее раньше понятие марки допускается ГОСТ26633-91 до сих пор.

Как определяется марка

Марка бетона – прочность на сжатие кубиков из раствора с длиной ребра в 15 см. Перед началом испытаний они твердеют в течении 28 дней при обычных условиях. При заливке кубиков бетон обязательно штыкуется для удаления пузырьков воздуха. Полученные результаты прочности на сжатие округляются в меньшую сторону. Обозначается марка буквой «М». Далее идет цифра, показывающая прочность кубика в кгс/см². Иногда вместо кубов берут цилиндры диаметром в 15 см и высотой в 30 см. ГОСТы допускают и другие размеры образцов. В то время как класс бетона отражает показатель минимальной прочности (с возможной погрешностью в 13.5%), марка показывает лишь среднюю.

Какие марки бетона по прочности встречаются

На настоящий момент выпускаются марки от М50 до М1000. В строительстве чаще используется материал М100-М350. В личном же домостроении наиболее популярным считается М300.

Вот таким образом могут использоваться разные марки бетона по прочности:

• М100, как не особенно прочный, используется только для подготовительной проливки котлованов под фундамент. Иногда его применяют как связующее при кладке бордюрных камней.
• М150 может быть использован для изготовления стяжек пола, заливки подъездных дорожек и заливки фундаментов под маленькие сооружения.
• М200 применяют при возведении свайных и ленточных оснований под дом. Используют его и для изготовления лестниц, дорожек и площадок.
• М250 используется для устройства более надежных оснований под дома.
• М300 – как уже упоминалось, самая часто используемая марка бетона. Используется для заливки фундаментов, плит перекрытий, возведения заборов.
• М350. Используется для заливки монолитных стен, ригелей, колонн и перекрытий. Эта же марка неплохо подходит для возведения чаш бассейнов. Именно из такого бетона изготавливаются аэродромные полосы.
• Из бетона марки М400 изготавливаются мосты, банковские сейфы и т. д. В частном домостроении такой материал практически не используется из-за дороговизны.
• М450-500 также применяют при возведении мостов, дамб, туннелей, плотин.

Классы бетона

Класс бетона – более точный показатель. Обозначается он буквой «В». Цифра за ней показывает давление, которое может выдержать материал в Мпа с точностью до 95%. Полный диапазон используемых в промышленности и строительстве классов бетонов 3.5-80. Далее представляем вашему вниманию небольшую таблицу соответствия наиболее популярных классов и марок:

Марки бетона по прочности	Классы по прочности
М150	В12,5
М200	В15
М250	В20
М300	В22,5
М350	В25

От чего может зависеть прочность материала

Класс прочности и марка бетона могут зависеть от разных факторов. На качество смеси влияют самые разные параметры. Прежде всего это, конечно, количественное соотношение цемента и наполнителя. Чем больше первого и меньше второго, тем прочнее получится залитое изделие. В качестве наполнителя как в частном, так и в промышленном строительстве обычно используется песок. Прочность бетона зависит в том числе и от его характеристик. Чем мельче наполнитель, тем она ниже. Разумеется, на прочность бетона влияет и марка самого цемента. Факторами, способными привести к снижению марки бетона, могут быть:

• наличие в смеси органических примесей;
• наличие пылевых компонентов;
• примеси глины.

Помимо всего прочего, прочность раствора зависит от количества добавленной в него воды. Чем ее меньше, тем большие нагрузки в последующем сможет переносить конструкция. Все дело в том, что избыток воды приводит к образованию в бетоне большого количества пор. Эти пузырьки и снижают его прочность.

Еще одним фактором, влияющим на способность бетона выдерживать сжатия и растяжения, является степень однородности смеси. Наиболее прочными конструкции получаются в том случае, если раствор приготавливался с использованием специального оборудования. В частном домостроении замес обычно делают в небольшой бетономешалке. Прочность бетонной конструкции можно повысить также вибропрессованием уложенной смеси.

Предел прочности бетона на растяжение

Соотношение марки бетона и прочности – это, как уже упоминалось выше, способность кубика с гранью в 15 см выдерживать нагрузку на сжатие, выражаемую в кгс/см². Дело в том, что этот показатель в строительстве наиболее значим. Ведь бетонные конструкции обычно несут на себе какую-нибудь нагрузку сверху. Примером могут служить швы кладки стен, столбы и ленты фундаментов, колонны опоры и т. д. Однако иногда нужно знать предел прочности бетона и на растяжение. Например, при строительстве резервуаров, силосных ям или бассейнов. Этот показатель у бетона обычно не очень высок. Разрывается этот материал достаточно легко. Именно поэтому иногда при весеннем пучении трескаются фундаменты и стены, поскольку давление на них снизу и с боков неравномерно. Повышают прочность на расширение армированием. Предел прочности на расширение одинаков практически у всех марок бетона и составляет 15 кг/см² при расходе цемента в 300 кг/м³.

Как выбрать марку бетона

При составлении проекта на все конструктивные элементы сооружения должны быть указаны соответствующие марки бетона по прочности. ГОСТ и СНиП – это то, чем нужно руководствоваться при выборе. Конечно, при самостоятельном строительстве точно определить необходимую в том или ином случае марку бетона довольно проблематично. Неплохим выходом из ситуации может стать консультация со специалистом. Однако мастеров, сооружающих конструкции из бетона самостоятельно, у нас в стране достаточно. Поэтому вопрос о том, как замесить подходящую смесь, в большинстве случаев особой проблемой не считается. К примеру, для возведения фундамента на почве с хорошей несущей способностью на ровном участке обычно используется раствор из цемента М400, речного просеянного песка и щебня в соотношении 1х3х5. Примерно в такой же пропорции делают замес при использовании вместо щебня бутового камня.

В строительстве могут применяться самые разные марки бетона по прочности. Выбрать правильную – значит обеспечить максимальную надежность и долговечность сооружаемой конструкции. Соотношение цемент/песок, необходимое для получения той или иной марки бетона, можно посмотреть в специальных таблицах. Найти их несложно, информации в сети довольно много.

fb.ru

Марки бетона по прочности

Всем известно, что бетон является одним из самых важных элементов в строительстве. Любой уважающий себя строитель рано или поздно приходит к потребности изучить марки бетона по прочности, так как без этого практически невозможно вести строительство. У бетона отличные свойства и невысокая стоимость для такого элемента.

Марки бетона и классы:

Современное строительство изобилует различными терминами и в вопросах бетона нет исключений. Нужно окончательно разобраться, что же такое марка бетона и что же такое класс бетона, и какое отношение они имеют к прочности. Запомните, что марка бетона является средним показателем по прочности, в то время как класс — гарантированным показателем по прочности. Когда начинается проектирование, определяется прочность бетона и марка бетона, а также другие показатели, например такие как водостойкость и морозостойкость. По факту, в документации используется класс бетона, а при заказе используется марки бетона по прочности.

Таблица марок бетона по прочности:

Марки бетона по прочности:

Марка бетона	Область применения
Марка М-100	Самый легкий по прочности бетон, который в основном используется в качестве установки бордюров, а также в подготовительных работах в строительстве и в качестве бетонной подушки.
Марка М-150	Следующая марка бетона по прочности используется в изготовлении бетонных дорожек, заливании полов, стяжек и так далее. Также, данная марка бетона может быть использована в фундаменте небольших помещений.
Марка М-200	Такая марка используется для всех предыдущих целей, но в дополнении может использоваться в создании лестничных маршей, а также фундаментов, как свайных, так и плит.
Марка М-250	Эта марка бетона по прочности позволяет использовать ее в монолитных фундаментах.
Марка М-300	Марка М-300 самая распространенная и ходовая марка среди других, так как она используется и для лестниц, и для фундамента, и для плит перекрытий, а также для стен и заборов.
Марка М-350	Здесь прочность посерьезней, в дополнении уже идет изготовление колонн, бассейн и чаш бассейнов. Помимо этого, данной марки под силу экстремальные нагрузки, поэтому ее используют на аэродромах.
Марка М-400	С помощью этой марки уже можно строить мосты и средства хранения денежных средств, то есть банки. Такую марку практически не применяют в каком либо частном строительстве.
Марка М-450	Прочность этой марки бетона уже позволяет строить ко всему прочему и дамбы, а также другие сооружения требующие соблюдения специальных требований.
Марка М-500	Топ парада марок бетона, здесь и дамбы, и мосты, и банки, и конечно же метро.

Расширим знания по маркам бетона:

Как нам известно, бетон — это смесь цемента, воды, песка и щебня. Помимо этого, в состав бетона могут входить и другие специальные компоненты, которые позволяют увеличить показатели. Все данные компоненты необходимо смешать в нужных пропорциях. Пропорции данных компонентов и являются показателем марки бетона, которые в свою очередь определяют прочность.

Марки бетона по соотношению:

Марка бетона	Соотношение в кг Ц:П:Щ	На 10 л цемента, П:Щ, л	Количество бетона из 10 л цемента, л
100	1 : 4,6 : 7,0	41 : 61	78
150	1 : 3,5 : 5,7	32 : 50	64
200	1 : 2,8 : 4,8	25 : 42	54
250	1 : 2,1 : 3,9	19 : 34	43
300	1 : 1,9 : 3,7	17 : 32	41
400	1 : 1,2 : 2,7	11 : 24	31
450	1 : 1,1 : 2,5	10 : 22	29

ru-stroyka.com
