Зимой работы и ремонты в гараже без отопления выполнять проблематично, и если электричество проведено во все гаражные массивы, то отопление встречается очень редко. Поэтому выход один – использовать печь.

Гаражная печь должна быть компактной, простой в изготовлении, быстро нагревать воздух и работать на самом разнообразном низкосортном топливе. Конструкция чем проще – тем лучше, главное, чтобы была возможность изготовить ее самостоятельно.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Типы печей для гаража

В продаже можно встретить газовые и электрические приборы, они эффективны, но дороги, требуют регулярной заправки и аккуратного обращения. Самые популярные варианты используют энергию сгорания дров, солярки или отработанного масла.

Из газового баллона или трубы

Вариант привлекателен простотой изготовления. Расположенные вертикально, эти печи очень компактны. Газовый баллон можно найти на свалке или пункте приема металла, после чего он легко превращается в печку.

Конструкция печи может быть вертикальной и горизонтальной. Первый вариант компактнее, во втором случае удобнее складывать длинные дрова. Толщина стенки – не менее 3 мм, лучше всего – 5–6 мм.

Дымовая труба также не должна быть слишком тонкой. Такая печь будет служить очень долго, а топить ее можно отходами деревянного производства, ДСП, опилом, пеллетами, углем.

Можно применять систему из двух бочек, расположенных одна в другой, промежуток между ними заполняется галькой или песком. Нагревается конструкция дольше, зато она излучает ровное тепло и долго не остывает. Вообще, стандарта изготовления обычной дровяной печи не существует.

Главное, надо соблюсти простые правила: использовать толстую стальную стенку, топливник и поддувало, колосники для улучшения горения и вытяжную трубу диам

ogon.guru

Масляная печь для гаража своими руками

Для обогрева «автодома» существует множество готовых отопительных приспособлений. Изделие от производителя стоит немалых денег, поэтому собственник гаража часто решает создать агрегатсвоими руками. В качестве недорогого и весьма эффективного средства подойдет масляная печь.

Принцип действия

Масляная печь — принцип работы

Самодельная печь на масле работает на загрязненном и тяжело горящем топливе сложного состава. Более тяжелые компоненты расщепляются (пиролиз) и под действием кислорода догорают. В итоге пламенное расщепление становится саморегулирующимся и самоподдерживающимся процессом. Нагретые пары топлива запускают механизм пиролиза, в конечном итоге сгорает все топливо.

Почему масляная печь в гараж востребована:

прибор работает на «отработке», поэтому цена топлива весьма низкая;
конструкция предельно простая, поэтому стандартный агрегат функционирует без капельницы и форсунки;
печка изготавливается быстро своими руками.

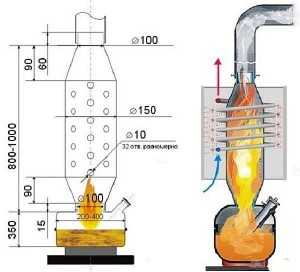

Типовой масляной прибор для гаража состоит из двух емкостей, которые соединяются перфорированным шлангом. Нижняя полость является топочным отсеком, в верхнюю часть которого через сконструированную крышку заливается топливо. Закрытие и открытие крышки помогает регулировать поступления кислорода в прибор, что важно для получения продуктивности обогрева гаража.

Верхняя емкость и перфорированная соединительная труба являются нагревательными элементами печки. На верхнюю плоскость изделия своими руками приваривается патрубок, на который фиксируется оцинкованный вытяжной шланг.

Чтобы емкости не прогорали, изготавливайте колбы из толстого листового железа. Конструкцию нельзя делать полностью герметичной, так как верхняя часть снимается для удаления копоти.

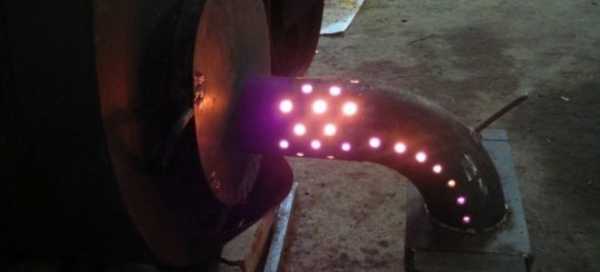

Масляная печь капельного типа из подручных материалов

Масляная печь

Данная печка конструируется из двух полостей, в которых топливо сгорается дважды. В первом отсеке под действием горения отработанных масел выделяются внушительные объемы горючих паров. Во втором отсеке поступившие пары смешиваются с кислородом. Запущенный процесс во второй емкости сопровождается обильным выделением тепла.

Прибор своими руками капельного типа сопровождается горением топлива на предельно высоких температурах, поэтому с особой серьезностью отнеситесь к месту расположения печки в гараже.

Условия нормальной работы конструкции капельного типа:

В первый резервуар обязательно монтируется заслонка, чтобы предотвратить чрезмерное попадание кислорода.
Во второй резервуар наоборот должно поступать большее количество кислорода. Для этого в соединительной трубе проделывается много отверстий с сантиметровым диаметром.

Полезные дополнения в печь на масле капельного типа

Агрегат станет многофункциональным, если его подключить к системе отопления гаража: устанавливается в общую систему бак для нагрева воды, затем подключается «обратка». Полезный механизм своими руками обогреет гараж и нагреет воду. Данная масляная печь легко демонтируется и имеет компактную форму.
Дымоход высотой четыре метра лишается горизонтальных участков. Конструкция изготавливается таким образом, чтобы легко добраться до внутренних полостей трубы для ее чистки.

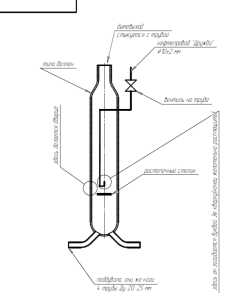

Мини-печь на масле

Прибор вести всего 10 кг и работает на нефтешламе и отработке. Толщина стальных пластин для корпуса составляет 4 мм. Из верхушки и донышка газового баллона делаются своими руками резервуары, что очень удобно, так как требуется всего один прочный сварочный шов.

Мини-печь на масле имеет ряд конструктивных особенностей:

Расширенная воронка камеры сгорания помогает задерживать топливовоздушную смесь, горючее месится дольше.
Длина дымоходного пути не превышает 3,5 метра, иначе тяга вытянет горючий состав наружу до его полного сгорания.
Сектор дожигания не делится и является верхней воронкой камеры сгорания. Узкий канал перед входом в дымоходную систему помогает задерживать газ и способствует его полному догоранию.

С наддувом масляная печь

Наддув увеличивает тепловую мощность и КПД изделия. Однако, наддув просто так нельзя встроить. Если дуть в топочный отсек, происходит разбалансировка системы горения.

Поддув эффективно использовать для усиления тяги. Дымоход изготавливается с изломами: от основания шланга по всей стене идет горизонтальная труба, затем дымоход принимает вертикальное положение. Такой прием без переплат не нарушает режим работы масляного агрегата в гараже.

Как сделать печь на масле с поддувом с усиленной тягой?

В качестве эжекторного наддува подойдет любой вентилятор малой мощности. Диаметр горловины эжектора превышает диаметр дымоотводного пути на 40 %.

Между эжектором и вентилятором монтируется клапан-хлопушка с возвратной пружиной слабого действия. В противном случае после прекращения работы эжекторного наддува дымовые пары пойдут обратно в помещение.

Воздушное отопление для масляной печки

Когда агрегат не утеплен и сделан из тонкостенного металла, прогрев гаража осуществится неравномерно. Часто в готовом механизме приваривают к сектору дожигания железные ребра, однако, общая система работы полностью нарушится, так как дожигатель будет остывать больше допустимой нормы.

Решается проблема простым способом: на расстоянии двух метров комнатный вентилятор обдувает печь. Нагрев извне препятствует образованию скачков по ходу газов. Потоки теплого воздуха дополнительно прогреют помещение гаража.

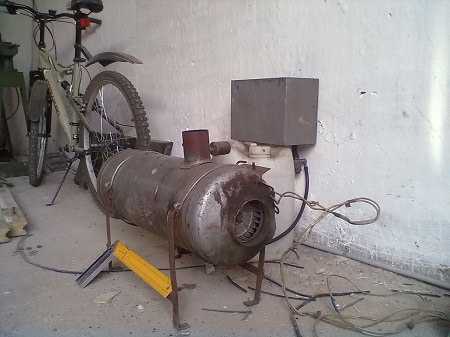

Сделанная из газового баллона масляная печь

Масляная печь из газового баллона

болгаркой срезаем верх баллона, данный фрагмент с прикрепленным вентилем станет печной крышкой;
нижняя часть металлической формы станет камерой. К ней привариваются «ножки»;
в верхнем периметре отпиленного нижнего фрагмента баллона с небольшим отступом делаем отверстие для вытяжной трубы. В сделанный проем вставляется вертикально тонкостенная труба и приваривается;
в дымоходном шланге делается отверстие для регулирования подачи воздуха, которое прикрывается пластиной. В корпусе проделываются на одинаковом расстоянии небольшие отверстия;
к зафиксированной трубе приваривается еще один металлический шланг параллельно полу;
в верхнем отрезном периметре баллона проделывается шестисантиметровое отверстие для подачи топлива.

В систему подается только очищенное масло.

В верхней части конструкции к крышке или на трубе (параллельной полу) приваривается стальной квадрат, который в горячем состоянии сварит кашу или нагреет воду в кружке.

Уход за печью на отработке

Если был длительный простой механизма, резервуары обогревательного прибора очищаются от грязи, сливается топливо. Если агрегат выходит из строя, достаточно хорошо прочистить все ходы.

Нижняя полость периодически забивается коксом из-за пыльности гаража и низкого качества топлива. В данном случае прекращается подача масла. Следите, чтобы топливо выгорало до конца. Черный дым из трубы является сигналом, что чудо-печка эксплуатируется на пределе своих возможностей. Немедленно очищается дымоход от копоти и сажи и понижается нагрузка на агрегат.

Принцип запуска механизма

Заливается масло в прибор, затем горящий лист бумаги ложится поверх масла и заслонка закрывается.
Довольно быстро температура внутри камеры повышается, масляные пары самовозгораются. В процессе работы нельзя дополнительно подливать масло в огонь.
В конце печь полностью очищается. Постучав крышкой о баллон, скопившаяся сажа отслоится от верней снимаемой части печки.

stroybudni.ru

печка своими руками, самодельные на дровах, как сварить наружный отопитель, сделать масляную

Гараж не всегда используется только как место для хранения автомобиля, так как многПечь для гаража можно сварить самостоятельно или купить готовую ие проводят в гараже много времени, в том числе и зимой. Обустраивать полноценную плиту в таком помещении не всегда целесообразно, поэтому применяются самые различные самодельные устройства.

Простая печка в гараж своими руками

Существует множество вариантов обеспечения отопления, которые вполне возможно выполнить своими руками.

Для гаража наиболее подойдут такие печи как:

Кроме того, для отопления можно использовать электрический камин, однако, при условии нахождения в гараже на протяжении всего лишь нескольких часов. Гаражные печи обычно небольшого размера, стального типа, сваренные из листового металла, трубы, газовых баллонов иди бочек.

Они гораздо более простые в исполнении, требующие только небольших доработок, так как дно и сам корпус уже имеется.

Сварить печи можно и из листового металла, однако, при условии того, что имеются определенные навыки в работе со сваркой. Многие варианты печей для гаража вполне возможно сделать самому, так как для этого не требуются особые навыки. Наиболее лучшим вариантом печи для гаража считаются буржуйки.

Такие печи имеют массу преимуществ, так как они:

Могут работать на любом виде топлива;
Имеют небольшие габариты;
Быстро нагреваются до требуемой температуры.

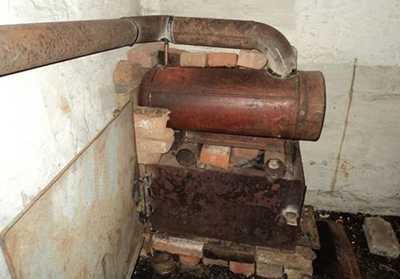

Печку в гараж можно сделать из трубы большого диаметра

Однако, существуют у таких печек и определенные недостатки, одним из которых является использование большого количества топлива, поэтому, в последнее время делают печи длительного горения. В таком случае преимущественно используется принцип верхнего горения. Однако, стоит отметить, что при полной закладке печи она может нагревать помещение на протяжении 8 часов без добавления топлива.

Хороший результат можно получить и при применении печей, работающих на отработке, однако, в таком случае нужно быть очень осторожным, так как отработанные материалы выделяют вредные вещества и тяжелые металлы, поэтому в гараже обязательно должна быть хорошая тяга. Наиболее подходящим материалом для изготовления буржуйки считается пропановый баллон или труба с толстыми стенками. Подойдут для этого и бочки, однако, они должны быть большого размера и с очень толстыми стенками. В любом случае, минимальная толщина стенки должна составлять 2-3 мм, а оптимальная – 5 мм. Такая конструкция прослужит на протяжении длительного времени.

Буржуйки по своей конструкции могут быть:

Вертикальные;
Горизонтальные;
Выполненные из двух бочек.

Вертикальную печь можно изготовить из трубы или газового баллона. Выбранный отрезок нужно разделить на две неравные части. Внизу должна быть расположена меньшая часть для сбора золы, а верхняя основная часть предназначается для закладки дров. Затем нужно вырезать дверки и приварить колосники, дно. В крышке сделать отверстие для дымохода, закрепить все части печки и можно ее использовать.

Если корпус расположен горизонтально, то зольный ящик приваривается снизу. Его можно сварить из листового металла или использовать швеллер нужного размера. В той части корпуса, которая будет направлена вниз проделать отверстия или сделать колосники. В нижней части приварить ножки, а вверху проделать отверстие для дымохода и вывести трубу. Сделать дверки для закладки дров и поддувало и можно использовать плиту. Достаточно эффективная печка, сделанная из двух бочек, одна из которых будет служить защитой от очень сильного теплового излучения.

Самодельные печи для гаража

Широко применяются гаражные печи длительного горения, которые можно изготовить самостоятельно из газового баллона.

Такая конструкция очень простая, а в качестве топлива можно использовать:

Дрова;
Стружку;
Опилки.

Можно вокруг корпуса сделать водяную рубашку и провести в гараже водяное отопление. Однако, у таких печек есть и существенный недостаток, так как, чтобы убрать золу, нужно переворачивать корпус. Принцип работы такой печи достаточно простой, так как изначально начинает гореть верхний слой дров, а затем по мере их прогорания, пламя распространяется и на нижние слои. Этим и объясняется большой промежуток времени, на протяжении которого дрова постепенно сгорают. Уже с первых минут начинает выделяться много тепла.

При установке печки в гараж нужно соблюдать правила пожарной безопасности

Корпус такой печи представляет собой цельный цилиндр без приварной крышки. Продолжительность горения зависит от подвижной части печи, через которую поступает кислород, поддерживающий горение на требуемом уровне.

Делаем печи для гаража на дровах своими руками

В некоторых случаях для капитального гаража подойдет кирпичная печка, работающая на дровах или угле. Изготовление ее считается достаточно сложным и трудоемким процессом, так как требуется выполнить правильно кладку, именно поэтому, при выборе такого варианта желательно обратиться к специалистам.

Печное отопление имеет массу преимуществ, так как оно:

Доступное;
Надежное;
Экологичное.

Кроме того, такое устройство характеризуется и тем, что при надобности на нем можно приготовить пищу и подогреть воду. Для изготовления такой печи требуется схема конструкции, а также чертежи порядовой кладки кирпичей. Важно! Конструкцию печи можно подобрать совершенно любую, при этом модернизировав устройство и сделав его более функциональным. Также это поможет минимизировать расходы на отопление.

Конструкция отопителя для гаража

Отопитель для обогрева гаража может иметь совершенно любую конструкцию, а также выполнен из различных материалов.

Подобная установка работает на:

Газу;
Дизтопливе;
Жидком топливе, а также других видах топлива.

Такие агрегаты работают примерно 8-10 часов на одной только закладке горючего материала. Они характеризуются своей компактностью, надежностью и простотой применения. Кроме того, можно применять обогреватели, подключаемые к электросети, такие как тепловые пушки, инфракрасный, масляный или электрический обогреватель. Такие мини устройства достаточно удобные в применении, однако, потребляют много электроэнергии.

Как сварить печку в гараж

Металлическая каркасная печь для гаража с каждым годом обретает все большую популярность, тем более, что изготовить ее достаточно просто, нужно только иметь сварочный аппарат, а также определенные навыки работы с ним. Она характеризуется тем, что можно очень легко растопить печку, и помимо этого, она способна быстро прогреть всю площадь помещения.

Чтобы изготовить печку потребуются такие материалы:

Лист железа;
Уголок;
Арматура;
Металлическая труба;
Шлифовальная машинка;
Отрезные и зачистные диски;
Сварочный аппарат.

Изначально изготавливается каркас. Для этого потребуется уголок со стороной не менее 5 см. Из него нарезаются ножки длиной не менее 1 метра, а также горизонтальные перекладины, длина которых напрямую зависит от размеров отопительного прибора. Из нарезанного уголка сваривается каркас печи, представляющий собой два одинаковых прямоугольника. К подготовленному прямоугольнику привариваются ножки. В результате этого образуется верхняя граница печи. Второй прямоугольник приваривается к ножкам на расстоянии 50 см от поверхности пола.

После этого можно приступать к монтажу корпуса. Для этого подойдет листовой металл толщиной 4-6 мм.

Чтобы сварить печку в гараж, не нужно иметь особых навыков работы со сварочным аппаратом

Лист режется на части требуемо размера и приваривается к корпусу. На листы, которые будут использованы для боковых стенок, привариваются металлические уголки для последующей установки колосников. Колосники располагаются на расстоянии не менее чем 10 сантиметров от днища печи. В передней части печи прорезается отверстие для дверки, которая также изготавливается из листового металла и к ней привариваются петли и засов. Чтобы можно было на такой печи дополнительно готовить пищу или разогревать воду, в верхней части можно сделать отверстие, для которого также нужно изготовить тяжелую крышку, чтобы при разжигании и работе печи дым не проникал в помещение.

Измерив расстояние между стенками, монтируются колосники, для которых согласно проведенным замерам нарезается и сваривается арматура. Затем нужно монтировать дымоход, являющийся одной из наиболее важных частей конструкции.

Для изготовления дымохода потребуется:

Металлическое колено;
Тройник с заглушкой;
Зонтик для монтажа.

Обязательно нужно правильно монтировать это устройство и обеспечить нормальное прохождение через стену. Для утепления применяется специальный утеплитель. Непроницаемость соединений обеспечивается путем применения герметика.

Масляная печь в гараж

Широко применяется дизельная или масляная печь в гараж пользуется достаточно большой востребованностью.

Этот вариант:

Экономичный;
Функциональный;
Имеет высокий КПД.

Изготовление такого устройства достаточно простое. Оно выполнено из двух емкостей, соединенных между собой трубой, расположенной вертикально, в которой предварительно делаются отверстия. В качестве емкостей применяются пропановые баллоны. Затем применяется схема изготовления любой печи, которую можно отапливать любыми маслами.

Лучшая печь для гаража (видео)

Печь для гаража может быть изготовлена из совершенно любых материалов. При правильном изготовлении и монтировании такого устройства она прослужит на протяжении длительного времени и будет работать на любом виде топлива.
