Неотключаемые линии. Рубильник или мастер-выключатель?

Приветствую вас, уважаемые читатели сайта elektrik-sam.info!

Неотключаемые линии в современных электрощитах — это must have!

Для управления остальными — отключаемыми линиями, существует два основных технических решения: рубильник и мастер-выключатель (кнопка ОТПУСК).

Рассмотрим основные преимущества и недостатки каждого из этих двух решений. Будем рассматривать общий случай при 3-фазном электроснабжении.

Неотключаемые линии и рубильник

При организации неотключаемых линий в современном электрощите для управления остальными, отключаемыми, линиями самое простое и наиболее популярное решение — установка рубильника или выключателя нагрузки.

Основные преимущества этого решения:

• Надежность.
• Простота.
• Мало места в электрощите.
• Низкая стоимость решения.

Рубильники просты, надежны, долговечны и по сравнению с решением на мастер-выключателе занимают гораздо меньше места внутри щита. Стоимость одного рубильника (выключателя нагрузки) намного ниже, чем решения с кнопкой ОТПУСК.

К недостаткам применения рубильника для управления отключаемыми приборами можно отнести:

• Некоторое неудобство использования.
• Необходимость дополнительно подключать к неотключаемым линиям освещение по маршруту следования к электрощиту.

Поскольку рубильник устанавливается внутри самого электрощита на DIN-рейке, для отключения всех отключаемых приборов, необходимо подойти к электрощиту, открыть дверцу и нажать на рычаг рубильника.

Дополнительно необходимо предусмотреть, чтобы маршрут от помещения, где установлен электрощит, до входной двери остался освещаемым, иначе придется идти в темноте, что неудобно. В самом просто случае — это освещение прихожей или коридора, если щит установлен сразу у входной двери.

Неотключаемые линии и мастер-выключатель

Второе решение при организации неотключаемых линий

в современном электрощите для управления отключаемыми линиями — установка мастер-выключателя (кнопки ОТПУСК).

Концептуально в этом решении используется управляющий механизм, который управляет исполнительным устройством — контактором.

В качестве управляющего механизма может применяться:

• Мастер-выключатель (кнопка ОТПУСК).
• Карточный выключатель.
• Система охранной сигнализации и контроля доступа.
• GSM управление по телефону.
• Управление через интернет и другие способы.

Наибольшее распространение при дистанционном управлении в настоящее время получил мастер-выключатель.

Мастер-выключатель управляет обмоткой исполнительного контактора, контактор вкл/откл, подключая или отключая все отключаемые линии.

Преимущества этого решения:

• Удобство использования.
• нет необходимости делать освещение прихожей неотключаемым.
• Удобство последующей автоматизации.

Мастер-выключатель устанавливается у входной двери. При выходе достаточно просто нажать на клавишу (или кнопку) выключателя и все обесточится, кроме неотключаемых линий.

При этом совсем не обязательно делать освещение прихожей неотключаемым.

Контактор является элементом системы автоматизации, поэтому открываются широкие возможности по управлению исполнительным контактором различными системами автоматизации.

Недостатки:

• Низкая надежность.
• Высокая стоимость.
• Много места в электрощите.

Чем больше элементов в системе автоматизации и чем она сложнее, тем ниже уровень ее надежности!

Трех-фазный контактор управляется обмоткой управления, которая подключается в одну из фаз. При любых возможных проблемах в фазе (просадка напряжения, скачок, авария) контактор будет отключаться. Особенно это будет докучать при постоянно нестабильном электроснабжении. Очень актуально для загородных домов и коттеджей.

Частичным решением этой проблемы может быть подключение обмотки контактора через

реле выбора фаз.

Пос сравнению с обычным механическим рубильником, контактор имеет меньшую надежность и может выйти из строя его обмотка, залипнуть контакты. Чтобы экстренно обесточить все отключаемые приборы в доме (а это почти все потребители), придется ждать электрика или лезть в щит самому.

Как вариант, можно установить контактор с ручным управлением, но их стоимость еще выше и брендовые устройства только под заказ от 30 дней.

Общая стоимость реализации управления отключаемыми линиями на мастер-выключателе гораздо выше, чем используя обычный рубильник, и все эти элементы требуют гораздо больше свободного места в электрощите.

Каждое из этих двух решений при неотключаемых линиях в электрощите широко применяются. Каждый имеет свои преимущества и недостатки.

К выбору того или иного способа надо подходить осознанно, правильно расставляя приоритеты, соизмеряя со своими потребностями и возможностями бюджета.

Более подробно, как всегда, сравнение этих двух способов смотрите в видео:

Неотключаемые линии. Мастер-выключатель или рубильник?

elektrik-sam.info

Эргономичная электрика

Комфорт пользования электроприборами зависит от возможности подключать их в том месте, где возникает необходимость – без лишних перемещений, использования удлинителей или отключения одних приборов, чтобы подключить другие.

Что мы знаем о том, как правильно размещать розетки и выключатели? Обычно только то, что первые нужно располагать на высоте 25-30 см, а вторые – 85-90 см. Но этого явно недостаточно для устройства максимально эргономичного энергопотребления. Давайте узнаем, что говорят об этом специалисты.

Автоматический выключатель

Главным диспетчером по электричеству, потребляемому в современной квартире, является автоматический выключатель или просто «автомат». На электрической схеме он располагается в самом начале цепи, а физически находится, как правило, рядом с электросчетчиком.

В зависимости от силы тока, на которую рассчитан автомат, устанавливается максимально допустимая мощность всех подключенных электроприборов. Например, если номинальная токовая нагрузка автомата составляет 20 А, то мощность всех подключенных электроприборов не должна превышать 20А х 220В = 4,4 кВт. Если Вы одновременно включите приборы суммарной мощностью 5 кВт, то автомат, спустя какое-то время, отключит подачу электроэнергии. С одной стороны бывает досадно, когда одновременно со щелчком вдруг гаснет свет и перестают работать все электроприборы. Но с другой стороны это – гарантия пожаробезопасности

. Отключив подачу электроэнергии, автомат просто выполнил свою работу и защитил нас от крупной неприятности.

Чтобы досадных отключений не происходило, и безопасность была соблюдена, нужно обеспечить в своей квартире такие условия энергопотребления, при которых номинальный ток автомата, мощность электроприборов и сечение жил в электропроводке соответствуют друг другу. Кстати, необходимое сечение проводов зависит и от материала жил электропроводки. Медные жилы могут быть тоньше алюминиевых, поскольку медь имеет меньшее электрическое сопротивление и лучше проводит ток.

Если автоматический выключатель отключает подачу напряжения при превышении допустимой потребляемой мощности – это довольно частая, можно сказать, штатная ситуация. Но кроме этого случаются еще и нештатные. Например, короткое замыкание или утечка тока, контролируемая УЗО. В этом случае автомат отключает подачу напряжения мгновенно. Если этого не произойдет, проводка начнет плавиться, и возникнет угроза пожара.

Схема «отель» и мастер-выключатель

Но как быть, если электроприборов в квартире очень много, и все они необходимы, а возможность одновременного включения исключается сечением проводки и силой тока автоматического выключателя? В этом случае необходимо устроить, чтобы электропроводка имела несколько контуров со своими отдельными автоматами. К каждому контуру должны быть подключены определенные группы электроприборов. Таким образом, при включении всех приборов, какие бы они не были мощные, сила тока в автоматах и электропроводке не превысит критических значений. Такой тип электросхемы называется «отель».

Чтобы его реализовать, потребуется приобрести дополнительно несколько десятком метров электропроводки или кабеля, требуемое количество автоматов (по числу контуров) и мастер выключатель, который будет управлять всеми автоматами через реле. По виду это обычная клавиша, размещенная где-то у входной двери, и позволяющая одним щелчком погасить свет во всей квартире.

Прихожая и коридор

В прихожей и коридоре может быть реализовано несколько сценариев. В качестве основного рекомендуется такое сочетание: основной верхний свет, приглушенная подсветка стен с регулировкой направления светового потока (для картин и прочих художественных творений) и что-то локальное, позволяющее хорошо, без контрастов, осветить какой-то отдельный объект, например, ростовое зеркало. Нелишним будет и маломощный светильник на столике, чтобы иметь возможность не включать верхний свет, тихо уходя или приходя рано утром или ночью.

При длинном коридоре очень эргономична «взлетка» –

ночная нижняя подсветка, позволяющая с удобством посетить туалет или заглянуть в холодильник, если кто-то подвержен ночным пробуждениям из-за внезапно разгоревшегося аппетита. Будет еще удобнее, если управлять «взлеткой» будет датчик движения, включающий свет при появлении человека и отключающий спустя несколько минут после его исчезновения. Главное достоинство такого освещения – комфортность для глаз, непривыкших к яркому после сна свету.

Заслуживающая внимания идея – дополнительная одна или несколько розеток в прихожей для электронных гаджетов – NAS, Wi-Fi-роутера и пр. К месту будет и кабель Ethernet для телевизора.

Спальня

Спальня отличается от других комнат помимо прочего еще и тем, что человек остается в ней на ночь. А это означает, что одного включателя, расположенного возле двери, явно недостаточно. Иначе каждый вечер, отходя ко сну, уже раздевшись, придется отправляться к выключателю, и добираться затем в темноте от него до постели. А проснувшись, снова повторять это путешествие.

Проходные выключатели в спальне просто необходимы. Они позволяют включить свет одним прибором, расположенным, например, у двери, а выключать другим, установленным возле кровати. Конечно, их подключение должен делать человек, разбирающийся в том, как правильно подсоединить провода, чтобы все клавиши проходных выключателей работали в полном согласии друг с другом. То есть если Вы включили выключатель у двери, нажав верхнюю клавишу, то выключаться свет должен при нажатии нижней клавиши того выключателя, который установлен у кровати. К слову сказать, проходные выключатели функционируют как качели, без заданного положения.

При планировке освещения спальни желательно заранее предусмотреть возможность появления там кроватки с малышом. Чтобы не пришлось прокладывать потом дополнительную электропроводку, или пользоваться путающимся в ногах удлинителем, лучше заранее предусмотреть освещение места предполагаемого сна нового члена семьи.

Гостиная

Гостиная тоже нуждается в проходных выключателях. Особенно тех, которые управляют освещением обеденного стола. Это ведь очень комфортно – не вставая с места, установить оптимальную освещенность в нужной зоне.

Традиционный атрибут пространства обеденного стола – красивый абажур над ним, создающий романтический семейный уют. Менять его свет плавно можно с помощью диммера, который должен находиться на расстоянии протянутой руки.

Гостиная – это место установки новогодней елки, которая не может считаться полностью украшенной без гирлянды. А для ее подключения необходима розетка, управляемая с выключателя.

Кухня

Что особенно нуждается в эргономике, так это кухня с ее обилием приборов, оборудования и большим объемом работ для хозяйки. Для удобства центр управления светом должен находиться в пределах досягаемости из зоны кухонного гарнитура. Если потребуется изменить освещенность какого-то места, достаточно будет просто протянуть руку и нажать клавишу.

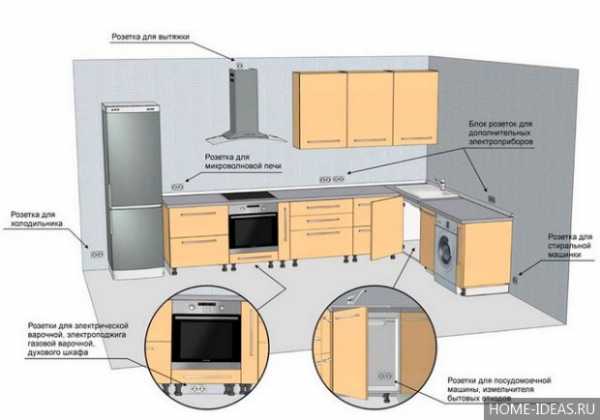

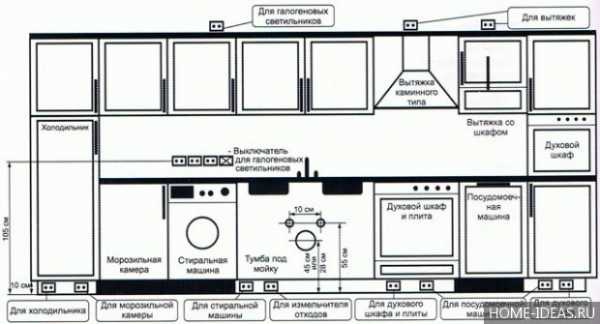

Кухонный фартук должен с одной стороны иметь достаточное количество розеток и выключателей для всех приборов, а с другой – не быть перенасыщенным ими. Без скрупулезного подсчета всех возможных приборов здесь не обойтись. Розетки для микроволновки, кофеварки, чайника… Что еще? Ах да. Блендер, мультиварка, хлебопечка… Чтобы не забыть что-то, а также на случай появления чего-то нового, ныне пока неизвестного, желательно к подсчитанному количеству добавить еще хотя бы пару точек подключения.

Санузел

Первоначально концепция размещения выключателей света для санузлов снаружи была обусловлена соображениями безопасности. Окисление контактов из-за высокой влажности, возможность короткого замыкания и поражения током из-за наличия влаги делало размещение розеток и выключателей в санузле нежелательным. Однако с точки зрения удобства их все же лучше помещать внутри – хотя бы для того, чтобы кому-нибудь по ошибке или в шутку не вздумалось отключить свет в ванной, делая того, кто там моется, совершенно беспомощным.

Конструкции современных выключателей и розеток позволяют без всякого риска размещать их внутри санузла, что и рекомендуется делать для повышения комфорта. Еще удобнее использовать датчики движения, управляющие освещением и установленные на тайминг 4-7 минут. Этого вполне достаточно, чтобы помыть руки или почистить зубы.

Эстетично смотрится в санузле подсветка зеркала, светильники, которые освещают отдельные зоны – ниши в стенах, пространство пола или контура на уровне плеч.

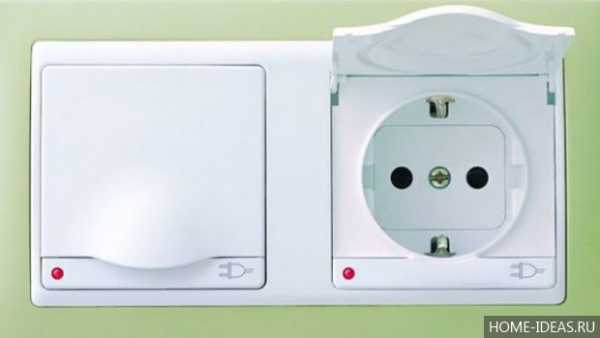

Используемые в настоящее время электрические зубные щетки, ирригаторы, фены и пр. требуют наличия в санузле розеток. Но они обязательно должны быть защищены влагонепроницаемыми крышками, исключающими попадание воды в их гнезда.

Гардероб

В гардеробе желательно иметь как минимум два осветительных контура — один общий, освещающий все пространство, второй – локальный для акцентной подсветки какого-то определенного места, зеркала, например. И нужно установить хотя бы одну розетку, даже если в настоящее время ее необходимость не очевидна. Пройдет какое-то время, и она окажется очень кстати.

Детская

Наполнение и планировка детской комнаты очень изменчивы. Дети растут быстро, и по мере взросления меняются их интересы и образ жизни. В детской комнате все время появляются новые электроприборы, которые требуется включать в сеть. Поэтому в ней рекомендуется иметь несколько контуров освещения и подключения, но не привязанных жестко к какому-то определенному месту. Гибкость в расположении выключателей и розеток должна закладываться изначально. Блоки последних желательно иметь на каждой стене, и как минимум два контура из них должны быть подключены к выключателям.

home-ideas.ru

Как правильно спланировать электрику в квартире — The Village

От схемы электрики зависит ежедневный комфорт всех обитателей городской квартиры. Большинство из нас знает, что розеток много не бывает и располагать их лучше на уровне 25–30 сантиметров от пола, а выключатели — на высоте 85–90 сантиметров. Но этих базовых знаний недостаточно, чтобы сделать свой дом действительно эргономичным. Дизайнер Brainstorm Buro Галина Тишутина составила для The Village подробный гид по тому, как правильно спланировать электрику в квартире.

Текст

Галина тишутина



Автомат и УЗО

Однажды мы столкнулись с желанием заказчика сделать огромный по размеру щиток на пару дюжин автоматов в доме 1969 года постройки с газовой плитой. Казалось, что решение будет очень надёжным. Но в итоге такое большое количество автоматов не было оправданно.

Всё зависит от того, какой мощности вводной автомат стоит в самом начале цепи, то есть около электрического счётчика. Формула простая: мощность равна силе тока, умноженной на напряжение. Таким образом, если ваш вводной автомат на 25 А, то у вас будет 25 А х 220 В = 5,5 кВт всего для всех ваших электроприборов в квартире. А что будет, если вы включите немного больше в один момент времени? Все знают, что вышибет пробки. Но давайте разберёмся, что за этим стоит, и поймём роль автоматов.

Автомат мгновенно отключится при коротком замыкании или в случае УЗО (устройство защитного отключения) — при утечке тока. Его главная задача — не допустить нагревания и разрушения проводки при плавном росте нагрузки. То есть, когда зимним вечером вы включили слишком много потребителей энергии, автомат должен сработать первым, взять на себя удар, чтобы проводка осталась холодной, а значит, и целой. Чтобы выполнить эту задачу, мощность автомата должна быть напрямую связана с сечением кабеля, который к нему подключён.

Отсюда наш главный совет: внимательно посмотрите, каков материал вводного кабеля (медь или алюминий) в электросчётчике вашей квартиры, какого сечения этот кабель и в каком состоянии он находится. Это определит реальные возможности по суммарной мощности электроприборов у вас дома.

Мастер-выключатель

Если во время ремонта вы заново переделываете всю электрику, то стоит сделать систему «отель», о которой мы уже рассказывали. Всё, что нужно, — это завести все контуры освещения на отдельную группу автоматов в щитке. На практике это несколько дополнительных метров кабеля и определённые усилия по его прокладке. Но зато в схему можно включить мастер-выключатель, который через реле будет управлять этой группой автоматов. Мастер-выключатель выглядит как обычная клавиша, и размещать его лучше непосредственно у входной двери. А если квартира небольшая и освещения немного, то можно обойтись и обычным выключателем: он размыкает цепь до 2,2 кВт, чего вполне достаточно. Теперь, собираясь на улицу, вы нажимаете одну кнопку — и квартира погружается в темноту. Но при этом все бытовые приборы продолжат работу.

Прихожая и коридор

Для прихожей и коридора мы рекомендуем предусмотреть несколько сценариев. Наиболее универсальные — максимальный верхний свет, мягкая подсветка стен с возможностью регулировки направления (пригодится для подсветки картин и других объектов) и что-то точечное. В прихожей очень важно грамотно продумать подсветку ростового зеркала, избегая контрастных теней на лице смотрящего. Иногда утром кому-то из обитателей квартиры хочется незаметно собраться и уйти, не перебудив ярким светом всех остальных, поэтому вывод для небольшого светильника на столике в прихожей был бы очень кстати.

Если коридор длинный, то для удобства ночных внезапных прогулок в туалет или к холодильнику можно сделать нижнюю ночную подсветку, мы называем её «взлётка» — по аналогии со взлётно-посадочной полосой. Вы получите дополнительный комфорт, если подключите эти светильники к датчику движения: они самостоятельно мягко включатся, подсветят коридор, указывая путь, а потом через какое-то время выключатся. Главный плюс такого контура освещения — незаметность и комфортность, ведь светильники находятся близко к полу и поэтому не заставляют сонного человека жмуриться.

Хорошая идея в прихожей — продумать место, где разместится Wi-Fi-роутер и другие гаджеты, например NAS-накопитель. В этом месте нужно дополнительное количество розеток и как минимум кабель Ethernet для коммутации умного телевизора.

Спальня

В спальне наша главная рекомендация — использовать проходные выключатели. Они очень удобны: включить свет можно одним выключателем у дверей, а выключить уже другим, который расположен у кровати. Однако нужно следить за тем, чтобы электрик правильно подсоединил провода и выключатели были между собой в согласии по расположению клавиш. То есть если у дверей комнаты вы включили свет, нажав на верхнюю часть выключателя, то интуитивно вы будете пытаться нажать на нижнюю часть ответного проходного выключателя у кровати. И наоборот, а так как проходные выключатели не имеют заданного положения включения, они работают как качели. Этот небольшой нюанс сложно поймать во время ремонта, но он может быть очень заметным в повседневной жизни.

Также в планировке спальни мы всегда делаем «проверку детской кроваткой», стараясь смоделировать ситуацию размещения мебели, если в спальне какое-то время будет жить ещё и малыш. Даже если вы понимаете, что это не ваш сценарий на ближайшее будущее, его можно предусмотреть, чтобы сделать планировку более грамотной. К тому же, возможно, однажды это оценят как плюс потенциальные покупатели.

Гостиная и кухня

В гостиной, так же как и в спальне, важно грамотное использование проходных выключателей. Мы рекомендуем дублировать выключатели всех контуров около обеденного стола. Это очень удобно: не вставая, можно отрегулировать свет вокруг.

Традиционно уют и романтику над обеденным столом создаёт красивый абажур. Чтобы сделать регулировку лампочки плавной, используйте диммер. В этом случае располагайте диммер также на расстоянии вытянутой руки. Подумайте и над сезонным освещением. Например, определите место, где будет стоять ёлка, и решите, куда будет включаться гирлянда. В этом случае очень хорошо использовать розетки, которые управляются с выключателя.

На кухне постарайтесь предусмотреть, чтобы блок управления светом находился в зоне кухонного гарнитура и в досягаемости хозяйки. В случае если подсветки рабочей поверхности вдруг стало недостаточно, должна быть возможность одним щелчком быстро и легко добавить верхний свет.

На кухонном фартуке всегда хочется найти золотую середину по количеству розеток: с одной стороны, иметь достаточное их количество для всех гаджетов, а с другой — не получить слишком громоздкие блоки рамок. Наш совет — посчитайте гаджеты и добавьте про запас. Почти все помнят про розетку для чайника и микроволновки, но в последние годы к нам пришли бытовые кофеварки, а к ним капучинаторы и кофемолки. Ещё мультиварки, блендеры, хлебопечки и даже йогуртницы. Сколько инноваций ещё будет впереди, никто не знает, но предусмотреть для них розетки уже на этапе ремонта было бы хорошей идеей.

Санузел

За годы советского прошлого мы привыкли, что выключатели света санузлов находятся снаружи. В первую очередь это было вызвано соображениями безопасности, ведь внутри санузла могла быть значительная влажность, что привело бы к окислению контактов. Современные выключатели стали гораздо технологичнее, поэтому мы рекомендуем по возможности размещать выключатели внутри санузла. В этом случае никто не сможет выключить вам свет, когда вы внутри.

Мы также активно используем датчики движения с таймером на 5–7 минут для сценариев, в которых кто-то зашёл лишь быстро вымыть руки. Ещё в ванной комнате всегда очень интересно смотрятся уютные контуры света на уровне плеч и пола — подсветка зеркала, светильники, парящая подсветка ванной около пола и ниш в стенах.

Что касается розеток: в современной ванной комнате около раковины в дополнение к зубным щёткам, которые часто бывают электрическими, появились бытовые ирригаторы. Хорошо бы для каждого устройства иметь свою влагозащищённую розетку с крышкой, ведь открытые тройники в зоне раковины — не очень классная идея.

Гардероб

Если у вас есть гардероб, то в нём лучше предусмотреть как минимум два контура освещения. Один должен осветить всё пространство, поэтому он располагается достаточно высоко. А второй контур должен дополнительно акцентно подсветить ключевые места, например зеркало. И, конечно, не забудьте хотя бы про одну розетку: однажды она точно пригодится.

Детская

Особенность детской в том, что в этой комнате всё очень быстро меняется. Поэтому мы всегда рекомендуем использовать много контуров освещения, но не привязываться к стационарным светильникам и бра на стенах, чтобы оставить максимальную гибкость в расстановке мебели. Советуем планировать блоки розеток на каждую стену и использовать минимум два контура розеток, подключённых к выключателям, чтобы можно было получить уютное точечное освещение практически в любом месте комнаты.



ФОТОГРАФИИ: обложка — Дима Цыренщиков,
1 — shutterstock.com/Photographee.eu, 2 — Brainstorm Buro, 3 — Marko Subotin, 4 — shutterstock.com/Photographee.eu, 5 — shutterstock.com/WorldWide

www.the-village.ru

Как подключить проходной выключатель | Потомственный мастер

Схема проходного выключателя, схема подключения проходного выключателя с двух мест, схема подключения двухклавишного проходного выключателя, нестандартные схемы подключения проходного выключателя, проходной переключатель, схема проходного переключателя, подключение проходного переключателя — эти и другие вопросы будут подробно рассмотрены в этой статье.

Что такое проходной выключатель. Что такое проходной переключатель

Здравствуйте. Для начала определимся, как правильно называть устройства, о которых пойдет речь в этой статье: выключатели, включатели или переключатели и почему такая путаница.
Мы привыкли почему-то называть включатели выключателями. Но это беда небольшая, ведь устройство под двумя этими словами может как включать, так и выключать, но изначально, чтобы выключить, надо включить. Большую часть времени это устройство находится в выключенном (нерабочем) состоянии, поэтому правильнее будет называть выключатель — включатель. Однако, если включатель-выключатель вызывает небольшую сумятицу, то устройство, о котором пойдёт речь — исключительно ПЕРЕключатель. А называется он так потому, что у него нет состояния, в котором он не проводит электрический ток. У переключателя три (и более, если говорить вообще о переключателях) контакта, из которых один общий, а два других по очереди с ним соприкасаются. На рисунке вы видите школьный лабораторный рубильник, который как нельзя лучше демонстрирует работу проходного переключателя. Контакты «1а» и «1б» всегда замкнуты либо с контактами третьей группы, либо второй. Только в рубильнике переключаются сразу обе группы, а в двухклавишном проходном переключателе по отдельности. По сути, половина такого рубильника, это одноклавишный проходной переключатель. Если обычный выключатель имеет один общий контакт и к нему подключаются все остальные контакты, сколько бы их не было, то в проходных переключателях, добавление одной клавиши влечет за собой добавление одного независимого «рубильника». Попробую объяснить по другому, чтобы точно было понятно. Одноклавишный выключатель имеет два контакта, двух — три контакта, трех — четыре контакта и т.д. Одноклавишный переключатель имеет три контакта, двух — шесть, трех — девять и т.д.

Оглавление:

Схема подключения одноклавишного проходного выключателя

Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Схема подключения одноклавишного проходного выключателя

Нестандартные схемы включения проходных выключателей

Схема подключения одноклавишного проходного выключателя

Изобретение таких переключателей позволило проектировать схемы управления освещением, которые получили название проходные из-за их особенности управлять лампочкой с двух мест и более. Рассмотрим классическую схему одноклавишного проходного выключателя.



Я специально нарисовал ее немного иначе, чем это везде рисуется, чтобы было проще понять смысл работы. Фаза «L» подается на управляющий контакт «1а» первого проходного переключателя, по двум проводам с управляемых контактов «2а» и «3а» идет на управляемые контакты второго переключателя «2б» и «3б» и с управляющего контакта «1б» поступает на лампу, а ноль поступает на лампу напрямую. Если данную схему включить  в сеть, то лампа загорится, но стоит только изменить положение любого переключателя на противоположное, лампа погаснет.  Отсюда мы узнаем одно правило: неважно с какой стороны, но стоит только изменить положение клавиши на одном из переключателей состояние освещения изменится на противоположное: если лампа горела — значит погаснет и наоборот. Отсюда мы можем сделать и один интересный вывод: если у обычного выключателя есть фиксированные положения «вкл-выкл», когда мы можем сделать так, что, например, «вкл» будет строго вверх, то у проходных выключателей сделать включение строго вверх не получится. Посмотрите внимательно на рисунок и поймете, что свет горит когда обе клавиши подняты вверх или опущены вниз. Когда же одна любая клавиша поднята вверх, а вторая опущена вниз — свет гореть не будет.

Практический пример подключения одноклавишного проходного выключателя

Существует две практических возможности подключения одноклавишного проходного переключателя:

1. Соединения проводов выполняются в распределительной коробке
2. Соединения проводов выполняются в проходном переключателе.

Соответственно, смотрим две схемы и выбираем, которая понравится больше.

Схема подключения одноклавишного проходного выключателя №1

В этой схеме используется один двухжильный кабель от распределительной коробки к первому выключателю и трехжильный соединительный кабель между переключателями (не заходя в распределительную коробку). Схема очень простая. Буквами я обозначил цветовую маркировку: Б — белый (фаза), С — синий, Ж/З — желто-зеленый. Провода в данном случае все так или иначе будут фазными (периодически), но два провода будут фазными чаще, причем провод идущий от распределительной коробки будет фазным всегда, он же является управляющим (раздающим), а белый провод от второго переключателя является управляемым (принимающим фазу).

Схема подключения одноклавишного проходного выключателя №2

Во второй схеме почти ничего не изменилось, но все соединения выполнены в распределительной коробке. На оба переключателя теперь идет по одному трехжильному кабелю, а на лампочку либо двух- либо трехжильный кабель (в зависимости от того, требуется ли наличие земли или нет).



Схема подключения перекрестного переключателя. Управление светом с трех и более мест.

Когда для управления освещением требуется более двух проходных переключателей в ход идут специальные перекрестные переключатели. Они имеют немного другую схему соединения внутри себя и на каждый перекрестный переключатель требуется уже по 4 контакта. Говорят, что есть двухклавишные перекидные переключатели, но в руках я их еще не держал. Поэтому будем рассматривать одноклавишный. Когда дойдем до двухклавишных переключателей, схему я, конечно же, нарисую, но сможете ли вы ее реализовать — большой вопрос.

Вы видите, что добавилось еще одно устройство — перекрестный переключатель. Таких выключателей может быть сколь угодно большое количество. На каждый такой переключатель должно приходить два провода и уходить два провода. Если два перекрестных выключателя, значит восемь проводов, три — двенадцать проводов и т.д.

Да, согласен, схема выходит громоздкой. Все потому, что она аналоговая. Электронные схемы выглядят значительно проще. Их мы еще коснемся.

Практический пример подключения двухклавишного проходного выключателя

По сути, схема ничем не отличается от подключения одноклавишного переключателя, просто теперь их становится два и увеличивается количество проводов. Можно сэкономить один провод в первом проходном переключателе, но во втором этого сделать уже не получится. Точно так же, можно «придумать» две схемы подключения двухклавишного проходного переключателя:

Схема подключения двухклавишного проходного выключателя №1

Как видите, добавилось три «лишних» провода, за исключением первого проходного переключателя. Тут мы немного «обманываем судьбу», устанавливая перемычку между контактами, которые «раздают» фазу. Помните, я говорил, что в переключателях контакты между собой никак не связаны.



Схема подключения двухклавишного проходного выключателя №2

Во второй схеме я бы порекомендовал использовать две распределительные коробки, иначе возникает серьезный перерасход кабеля. Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом.

Рисовать схему подключения двухклавишного перекрестного переключателя я смысла не вижу. Встречается редко, но догадаться сопоставив две схемы несложно. Тем более, что я старался рисовать максимально подробно.

Нестандартные схемы включения проходных выключателей

Схема включения двухклавишного выключателя как одноклавишного проходного и обычного выключателя.

Обратите внимание, что у первой клавиши проходного переключателя подключена только одна пара. Такое подключение позволяет использовать переключатель, как обычный выключатель. В одном положении рабочие контакты замкнуты — лампа светится, в другом положении рабочие контакты разомкнуты — лампа не светится. При этом вторая клавиша используется как обычный проходной одноклавишный выключатель. Таким образом, мы имеем две лампы, но одна «проходная», а другая «обычная».

Схема включения нескольких двухклавишных выключателей.

Возможно такая схема вам пригодится. Помните, я говорил, что двухклавишный переключатель это два целиковых одноклавишных переключателя в одном корпусе? А теперь представьте картину. Вы входите на веранду, включаете свет одноклавишным переключателем, проходите в коридор, одной клавишей двухклавишного переключателя выключаете свет на веранде, а другой включаете в коридоре, проходите в комнату, одной клавишей двухклавишного переключателя выключаете свет в коридоре, а другой включаете в комнате, и наконец, возле кровати одноклавишным переключателем отключаете свет в комнате. Поняли, что мы сделали? Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Но у нас есть два места, где одноклавишные переключатели стали «соседями». А поскольку двухклавишный=два одноклавишных, мы и меняем их на двухклавишный. Посмотрите на схему ниже, в следующем абзаце и поймете о чем я говорю.

Самая хитрая схема включения двухклавишных выключателей

Теперь осталось «доработать напильником» предыдущую схему. А что если вместо первого одноклавишного переключателя поставить двухклавишный и подключить к нему уличное освещение? Проще простого!



На этой схеме, если присмотритесь, зеленым цветом я выделил «проходную» часть, а черным всю остальную. На схеме два проходных переключателя и три лампочки. Две лампы работают как от обычного выключателя, а третья «зеленая» как проходная.

potomstvennyjmaster.100ms.ru

пошаговый инструктаж, схемы и правила

В каждом доме есть выключатели, причем не по одному. Все мы давно уже привыкли к этим небольшим приборам и считаем их неотъемлемой частью нашего быта. Может показаться, что все они одинаково устроены и предельно просты в установке. Однако это совсем не так – устройства отличаются большим разнообразием.

Согласитесь, любому домашнему мастеру будет не лишним узнать, какую модель лучше использовать и как установить выключатель света, чтобы прибор работал безукоризненно.

Решению этих вопросов и посвящена статья. Мы обозначим эксплуатационные особенности разных выключателей, а также приведем подробные инструкции по монтажу открытых, скрытых и проходных моделей.

Содержание статьи:

Проводка: открытый или скрытый вариант

Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.

Для начала следует определиться с типом проводки.

Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт

Электрическая проводка – обязательный элемент, присутствующий в каждом доме.

Различают две ее разновидности:

• Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
• Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.

Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.

Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.

Галерея изображений

Фото из

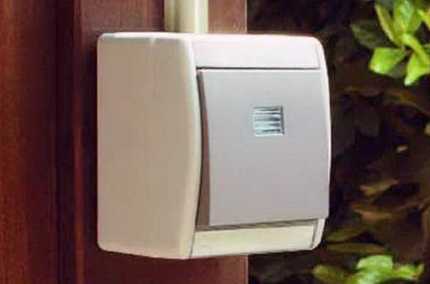

Блок выключатель-розетка для открытой проводки

Преимущества установки внешних выключателей

Выключатели скрытой электрической проводки

Недостатки выключателей скрытой проводки

Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.

Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.

Зажим винтового типа оптимально использовать для алюминиевых проводов, которые имеют свойство греться и деформироваться. Для возвращения работоспособности будет достаточно подкрутить контакт (+)

Способ коммутации проводов выключателя

Перед началом установки выключателя нужно знать, что внутренние крепления проводов в устройстве могут быть разными. Используется два способа коммутации.

Зажим винтового типа

Контакт винтового типа затягивается отверткой. Предварительно примерно 2 см провода очищается от изоляции, затем он располагается под клеммой и закрепляется. Крайне важно, чтобы под клеммой не осталось ни миллиметра изоляции, иначе она начнет оплавляться, что очень опасно. Такое соединение особенно хорошо использовать для алюминиевых проводов.

Они в процессе эксплуатации нагреваются, что со временем приводит к деформации. Контакт в этом случае начинает греться и искрить. Для решения проблемы будет достаточно подтянуть винт. Провода, зажатые между двумя плоскими контактными пластинами, «встанут на место» и устройство будет работать без нагрева и искрения.

Зажим невинтового типа

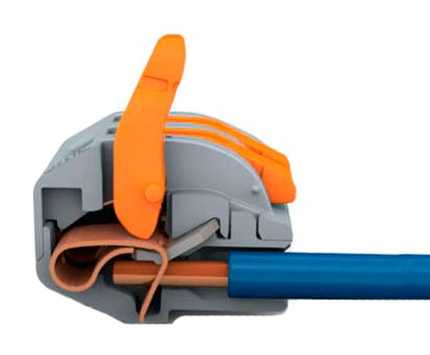

Представляет собой контакт с прижимной пластиной. Оснащается специальной кнопочкой, которая регулирует положение пластины. Провод зачищается от изоляции на 1 см, после чего вставляется в отверстие контакта и зажимается. Вся процедура проводится очень быстро и легко.

Конструкция клеммы обеспечивает высокую надежность получившегося соединения. Невинтовые зажимы лучше использовать для медной проводки.

Надо признать, что винтовые и невинтовые зажимы обеспечивают примерно одинаковые надежность и качество соединений. Однако в монтаже проще второй вариант. Именно его опытные специалисты рекомендуют использовать начинающим электрикам.

Невинтовой зажим предельно прост в монтаже, именно поэтому специалисты рекомендуют начинающим электрикам работать с клеммами такого типа

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные . По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в .

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Как выбрать «правильное» место под выключатель

Выбор места для установки выключателя – личное дело каждого владельца. Впрочем, существует набор отраслевых требований, регламентирующих этот вопрос. Связано это с тем, что прокладка электропроводки – достаточно дорогостоящее мероприятие и переделывать ее всякий раз накладно и слишком хлопотно.

Специалисты рекомендуют устанавливать все выключатели в доме на одной высоте и положение включения для всех должно быть общим.

Устройства принято монтировать на высоте дверных ручек, что хорошо коррелируется с выработкой мышечной памяти. Таким образом, входя в комнату, человек нажимает клавишу автоматически, даже не замечая этого.

Еще один важный момент: выключатель в комнате нужно располагать так, чтобы между ним и дверным проемом было расстояние около 15-20 см. Так человек сможет одной рукой взяться за дверную ручку, а другой – нажать на клавишу.

Для жилых комнат принято устанавливать выключатели только внутри помещения. Для мест общего пользования, таких как санузлы, кладовки или коридоры, чаще всего применяются вынесенные за пределы комнаты выключатели.

Если в доме маленькие дети, не стоит «задирать» выключатели вверх. Беспокойный период, когда малыш будет «баловаться» со светом пройдет очень быстро, а неудобство от расположения выключателей останется надолго.

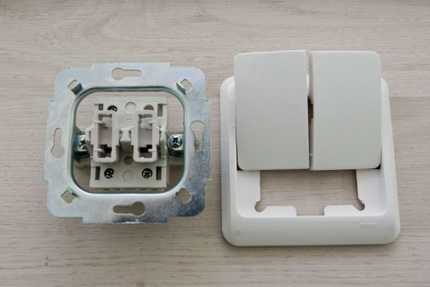

Конструкция выключателя предельно проста. Его основные элементы: механизм на крепежной пластине, клавиши и декоративная защитная панель

Общая схема монтажа выключающего устройства

Несоблюдение основных правил установки, даже такого простого прибора как выключатель, может привести к весьма неприятным последствиям. Среди которых перегрев и искрение с возможным последующим замыканием, а также напряжение, которое сохраняется в проводке.

Это чревато ударом электрического тока даже, если просто понадобится заменить лампу при выключенном освещении.

Галерея изображений

Фото из

Отключение электрической линии

Извлечение проводки из гнезда выключателя

Подготовка контактов проводников

Ослабление винтовых зажимов

Проверка прочности контактов

Монтаж механизма выключателя по уровню

Фиксация положения механизма

Установка рамки и клавиш выключателя

Поэтому,  прежде чем подсоединять выключатель, стоит хорошенько запомнить основные элементы подключения:

• Нулевая жила. Или, на жаргоне электриков, ноль. Выводится на осветительный прибор.
• Фаза, отводящаяся к выключателю. Чтобы лампа гасла и загоралась, цепь должна замыкаться в пределах фазной жилы. Важно запомнить, что при противоположном выведении выключающего устройства на ноль оно будет работать, но сохранится напряжение. Поэтому для замены лампы, например, придется отключать помещение от электропитания.
• Фаза, отводящаяся к лампе. При нажатии на клавишу цепь будет замыкаться или размыкаться в точке разрыва фазного канала. Так называется участок, где заканчивается фазный провод, ведущий к выключателю, и начинается отрезок, протянутый к лампочке. Таким образом, к выключателю подводится только один провод, а к лампе – два.

Следует запомнить, что любые соединения токопроводящих участков нужно проводить в распределительной коробке. Выполнять их в стене или в пластиковых каналах крайне нежелательно, поскольку непременно возникнут осложнения с выявлением и последующим ремонтом поврежденных фрагментов.

Если поблизости от места монтажа выключателя нет распределительной коробки, можно протянуть ноль и фазу от вводного щитка.

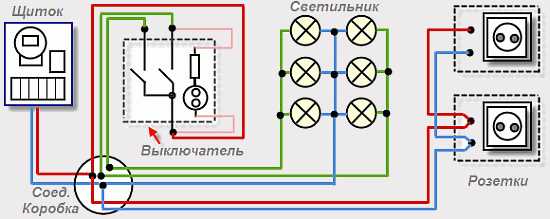

На рисунке представлена схема подключения одноклавишного выключателя. Места стыковки проводов отмечены черными точками (+)

Все вышеописанные правила относятся к одноклавишному выключателю. Они же распространяются и на многоклавишные устройства с той разницей, что к каждой клавише подводится фрагмент фазного провода от лампы, которую она будет контролировать.

Фаза, протянутая из распределительной коробки до выключателя, всегда будет только одна. Это утверждение справедливо и для многоклавишных устройств.

Замена выключателя или его установка «c нуля» проводится только при наличии полностью сформированного электропроводного контура.

Чтобы не ошибиться в работе с проводкой, нужно знать маркировку и :

• Коричневым или белым цветом изоляции провода обозначается фазная жила.
• Синим – нулевая жила.
• Зеленым или желтым – заземление.

Установка и дальнейшее подключение производится согласно этим цветовым подсказкам. Помимо этого производитель может нанести на провода специальную маркировку. Все точки соединений обозначают буквой L и цифрой.

К примеру, на двухклавишном выключателе вход фазы обозначается как L3. На противоположной стороне находятся точки подключения ламп, именуемые L1 и L2. Каждую из них нужно будет вывести на один из осветительных приборов.

Перед установкой накладной выключатель разбирается, а после подключения проводов корпус монтируют обратно

Процедура установки накладного выключателя

Такие устройства используются для проводки открытого типа и там, где по какой-либо причине невозможно выполнить скрытое подключение.

Рассмотрим процедуру монтажа на примере одноклавишного выключателя полной заводской сборки. Для его подключения нужно отключить подачу электроэнергии в квартиру, а затем последовательно выполнить следующие операции.

Шаг 1: Разбираем устройство

Берем шлицевую отвертку, очень аккуратно приподнимаем клавишу устройства и снимаем ее. После этого, так же аккуратно, стараясь не повредить, убираем защитную декоративную крышку. Нам осталось отсоединить от пластины подрозетника рабочий механизм. Выполняем эту операцию.

Шаг 2: Намечаем место установки

На пластине-основании производитель обязательно выполняет отверстия, предназначенные для закрепления устройства. Их нужно наметить на стене. Для этого берем подрозетник, прикладываем его к поверхности и карандашом отмечаем линию верхнего края.

При помощи уровня проверяем ее горизонталь, иначе мы не сможем ровно установить выключатель. После этого еще раз прикладываем пластину к стене и отмечаем точки крепления.

Шаг 3: Устанавливаем пластину-подрозетник

Дальнейшие действия зависят от материала, из которого выполнена стена. Если это мягкая древесина, прикручиваем основание оцинкованными шурупами. Если основание выполнено из более твердых материалов, придется сверлить в нем отверстия.

Стараемся выполнять всю работу точно, чтобы не пришлось делать дополнительные отверстия. Пластину надежно закрепляем на стене.

Последний этап монтажа накладного выключателя – установка защитного декоративного корпуса и клавиши. После этого устройством можно пользоваться

Шаг 4: Подключаем провода

Определяем тип коммутации контактов и в точном соответствии с ним подрезаем и зачищаем провода. Обязательно , чтобы она впоследствии не оплавилась и не стала причиной неполадок в работе устройства.

Проверяем, чтобы провода доходили до клемм предельно точно, нежелательно, чтобы оставались излишки. В соответствии с маркировкой и цветом проводов соединяем их с нужными контактами.

Шаг 5: Собираем устройство

Сначала нам нужно убедиться в правильности подключения проводов, для чего мы их тестируем отверткой-мультиметром или другим прибором. Выяснив, что все собрано верно, берем механизм выключателя и устанавливаем его на место.

Затем возвращаем защитную декоративную крышку и в последнюю очередь защелкиваем клавишу. Проверяем работу устройства.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию. Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель. У нас остается механизм, закрепленный на металлической пластине.

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Галерея изображений

Фото из

Подготовка к установке выключателя с розеткой

Зачистка контактор проводников для подключения

Специфика установки радиорозетки с выключателем

Подключение выключателя с розеткой

Подготовка рамки устройства при необходимости

Выбор комбинации для использования выключателя

Установка и крепление клавиши на рамку выключателя

Фиксация радиовыключателя на двусторонний скотч

Подключение проходного выключателя

Чтобы правильно поставить перекидной выключатель света, нужно точно представлять себе принцип его работы. В самом простом случае устройство при нажатии на клавишу будет размыкать одну цепь, и замыкать другую.

На обратной стороне выключателей такого типа производитель всегда показывает схему работы устройства. Рассмотрим процедуру установки самого простого одноклавишного проходного выключателя.

Для монтажа нам потребуется трехжильный кабель, каждая из жил которого будет иметь цветовою заводскую маркировку. Обязательно отключаем электричество перед началом работ.

Последовательно выполняем следующие операции:

1. На проходном выключателе определяем общую клемму.
2. На тот из выключателей, что расположен ближе к распределительной коробке, выводим фазную жилу и подключаем ее к общей клемме.
3. Два оставшихся провода подключаем к выходным клеммам проходного выключателя. При этом обязательно запоминаем, какого цвета жила подключена к какой клемме.
4. В распределительной коробке соединяем фазу со светильника с фазным проводом второго проходного выключателя.
5. Руководствуясь цветом оплетки, соединяем два оставшихся провода с аналогичными по цвету проводками с первого выключателя.

После – в распределительной коробке находим заземляющий и нулевой провод и соединяем их с аналогичными кабелями, отходящими к светильнику.

На рисунке представлена схема монтажа простейшего одноклавишного перекидного выключателя (+)

Все скрутки выполняем очень аккуратно, при необходимости лудим и качественно изолируем все оголенные участки проводов. Настоятельно не рекомендуется соединять в общую скрутку провода из меди и алюминия.

Далее приступаем к которая будет аналогична вышеописанным процедурам. Разбираем устройство, в соответствии со схемой подключаем к нему провода, ставим механизм на место и фиксируем его.

Устанавливаем на место защитную панель и клавишу. Теперь можно приступать к проверке работоспособности собранной схемы. Следует убедиться в том, что оба выключателя могут управлять лампой. То есть каждый из приборов может отключить или включить светильник вне зависимости от положения другого устройства.

Каждое из переключений проходного выключателя должно отключать/включать лампу. Если нет – следует искать и исправлять ошибку.

Более сложной вариацией одноклавишного перекидного выключателя является . По сути это два одинарных переходных прибора, собранные в общем корпусе.

Такая конструкция позволяет управлять сразу несколькими лампами. Подключается устройство трех или шестижильным проводом.

Выводы и полезное видео по теме

Как установить одноклавишный накладной выключатель:

Последовательность работ при замене прибора:

Правила и последовательность подключения двухклавишного выключателя:

Установка и подключение выключателя относится к числу самых простых электромонтажных работ. Специальные знания и  умения здесь практически не требуются, но и относиться безответственно к этому мероприятию тоже не стоит. Электричество не прощает даже самых маленьких ошибок.

Поэтому тем, кто не имеет опыта в проведении подобных работ стоит обратиться за помощью к специалистам или более опытным домашним мастерам.

У вас есть практические навыки в установке световых выключателей? Делитесь накопленными знаниями, рассказывайте о нюансах монтажа и подключения или задавайте вопросы по теме в комментариях ниже.

sovet-ingenera.com

Проходной выключатель — схема для самостоятельного подключения

Проходной выключатель — это, правильнее, не выключатель, а переключатель. Но так повелось, что больше его называют именно выключателем, потому что он служит для включения — выключения света и используется вместо обычного выключателя. Основное отличие простого выключателя, в котором происходит просто размыкание электрической цепи, от проходного выключателя, является то, что в последнем используется три контакта и переключающий механизм между ними. Благодаря этому появляется возможность включения или выключения светильника (или группы светильников) из двух, трёх или более точек. Еще такой переключатель называют как дублирующий выключатель.

Применение проходного выключателя помимо неоспоримого удобства позволяет существенно экономить электроэнергию, что сразу не заметно. Но заменять все выключатели на проходные конечно нет надобности. Целесообразно и очень удобно их использовать там, где необходимо включать или выключать освещение из разных мест. Как следует из самого названия, такой выключатель предпочтительно устанавливать в проходах (в начале и в конце), а так же

—  в коридоре, чтобы можно было включив свет при входе,  выключить при выходе в другом его конце;

—  внизу и вверху на лестнице;

—  в спальне – на входе и возле кровати, можно с двух сторон, или двухклавишный для обычного освещения и декоративной подсветки.

Можно предложить еще массу разных вариантов использования проходного выключателя. Это дает нам возможность управлять устройствами освещения в помещении или в саду (во дворе) из разных мест, причем количество самих выключателей практически ограничено лишь вашей фантазией. Двухклавишный проходной выключатель имеет внутри шесть контактов, и по своей конструкции представляет собой два независимые друг от друга одноклавишные проходные выключатель.
Для того, чтобы включить свет, в данном случае надо переключить один из переключателей (обычно их два, но может быть и больше) в противоположное положение.

Самая большая проблема, иногда не совсем преодолимая, без серьезных изменений — полной или частичной замены электропроводки,  при подключении проходных выключателей может возникнуть из-за того, что в квартире должна быть проложена соответствующая проводка, которая должна иметь как минимум три провода, а при подключении двухклавишных проходных выключателей, таких трехжильных кабелей должно быть проложено два. Самое печальное, что почти во всех стандартных квартирах такую проводку не прокладывали. Поэтому, при строительстве дома или ремонте квартиры, важно продумать изначально где Вам понадобится проходной выключатель, чтобы проложить для него электрическую проводку, потому-что по окончанию всех работ это будет сделать проблематично, так как, еще раз повторимся, в отличии от обычного включателя, проходные требуют дополнительный кабель между собой. А, что касается самой схемы подключения проходных выключателей, то там нет ничего сложного и любой человек, умеющий держать отвертку в руках, легко справится с этой задачей.

Как видно, один провод (в нашем случае это нулевой) идёт от источника электропитания в соединительную коробку и с неё уже на лампу. Другой (фазный провод), после коробки подсоединяется к общему контакту одного из выключателей. Два переключаемых контакта одного выключателя соединяются с двумя контактами второго выключателя (через коробку). Ну и с общего контакта второго выключателя фаза подаётся на второй контакт лампы.

Принцип  действия схемы.
Допустим, первый проходной выключатель замыкает цепь с первым проводом, а второй — со вторым. Тогда, для того, чтобы включить свет любым из них, необходимо переключить его на другой провод и, соответственно, чтобы выключить свет — опять переключить любой из них.

Схема подключения проходного выключателя с управлением из 3 мест мало чем отличается от предыдущей (общий принцип одинаков). В ней добавлен ещё один проходной выключатель, который немного отличается от предыдущих. Как видно из схемы, это спаренный выключатель. То есть, при нажатии одной клавиши, происходит одновременное перекидывание двух контактов электрически независимых друг от друга. Вдобавок, как Вы должны были заметить, с него выходит четырёх-жильный кабель

Что касается самого монтажа данной схемы: ставятся на свои установочные места проходные выключатели, от которых выводятся трехжильные кабеля. Монтируются светильники, что соединятся параллельно и от которых в итоге выходит двухжильный кабель. Далее, в наиболее подходящем месте устанавливается соединительная коробка (с учётом минимальной длины кабеля и удобного места самого расположения этой коробки). В неё то и вводится кабель от светильников, питания и самих проходных выключателей.

Для наглядности различий приведем упрощенную общую схему электропроводки с использованием обычного двухклавишного выключателя

 Вообще то, если хотите экономить электричество — здесь подробно, проходной выключатель — это в первую очередь удобство, которое Вы оцените с первых же дней эксплуатации.

Бывают ситуации, когда нужно установить выключатель, а под рукой есть только проходной переключатель. Не беда, можно установить проходной вместо обычного, никакой разницы.
Проходной переключатель, если используется один (без пары), становится обычным выключателем. В этом случае один контакт у него либо не используется, либо переключатель может переключать на выбор две линии освещения

bazila.net

Как подключить одноклавишный выключатель?

Довольно часто в быту  возникает необходимость подключить или отремонтировать выключатель.

Рассмотрим одноклавишный выключатель, он используется чаще всего. Схема его подключения самая простая, однако, есть нюансы, которые необходимо соблюдать.

Необходимо помнить, что при проведении любых ремонтных работ с электропроводкой, необходимо все обесточить (обычно отключить вводной автомат в электрощитке) и принять меры, чтобы никто случайно его не включил, особенно, если щиток находится на улице или лестничной клетке многоэтажного дома.

Рассмотрим типовую схему подключения одноклавишного выключателя.

Электропитание подается в ответвительную коробку из электрического щита по трехпроводному кабелю. Фаза (L) — через автоматический выключатель группы освещения, ноль (N) — обычно от нулевой шины,  провод заземления (PE) — обычно от шины заземления.

Также в ответвительную коробку приходит еще два кабеля: двухпроводный от выключателя и трехпроводный от светильника.

Нулевой провод от электрощитка (синий) соединяется с нулевым проводом от светильника (синий), и соответственно провод заземления от щитка (желто—зеленый) с проводом заземления, идущим к корпусу светильника (желто—зеленый).

 Фазный провод от электрощита (красный) соединяется с проводом, идущим к выключателю (красный). Уходящий от выключателя провод (синий), соединяется в ответвительной коробке с фазным проводом от светильника.

Таким образом, выключатель замыкает и размыкает фазу, приходящую на светильник! Такое подключение дает возможность проводить безопасную замену лампочек при выключеном выключателе.

В целях электробезопасности, фазный провод в светильнике (красный) должен подключаться к центральному контакту цоколя лампочки, сводя к минимуму возможность соприкосновения человека с фазным проводом.





Нажимая на клавишу выключателя (красный провод замыкается с синим в подрозетнике), мы тем самым замыкаем цепь и подаем фазу от электрощита на светильник, лампочка загорается. Повторное нажатие разрывает цепь и лампочка гаснет.

Смотрите подробное видео Как подключить одноклавишный выключатель

Как подключить двухклавишный выключатель.

Мы рассмотрели самую простую схему управления освещением с помощью одноклавишного выключателя. О том, как включать светильник или группу светильников из нескольких мест очень подробно рассмотрено здесь.



elektrik-sam.info
