Местная вытяжная вентиляция: устройство, типы и характеристики

Местная вентиляция – разновидность системы, в которой обеспечивается подача воздушной смеси в определенную точку помещения – приточная вентиляция, или вывод наружу загрязненной воздушной смеси от места образования вредных выделений – система вытяжного типа действия.

Система приточного типа осуществляет подачу предварительно очищенного и нагретого воздуха, вытяжная удаляет воздушную смесь с определенного места в помещении, где наблюдается самая высокая концентрация вредных частиц в воздухе.

Самым простым примером местной вентиляции является обычная кухонная вытяжка, которая удаляет воздух с пространства над плитой. Чаще всего подобные вентиляционные системы используются в помещениях промышленного типа, но и в жилых встречается не так уж и редко.

Содержание

1. Где требуется местная вентиляция
2. Что такое местная вентиляция
3. Типы местных систем вентиляции
4. Характеристики вентиляции
5. Местная система вытяжного действия
6. Разновидности местных отсосов

Где требуется местная вентиляция

Принцип действия местной вентиляции на кухне

Система, осуществляющая вывод наружу использованного воздуха, должна быть установлена в любом доме. В особенности ее наличие требуется в тех комнатах, внутри которых скапливаются различные запахи, дым, газы, частицы пыли и прочего. К примеру, владельцам частных домов, где присутствует встроенный гараж, важно позаботиться о наличии функциональной и эффективной системы воздуховодов, вместе с которыми установлено устройство, обеспечивающее принудительную вытяжку воздуха. Если же об этом не позаботиться, отработанные газы будут проникать в жилую часть помещения и через двери, и даже сквозь стены помещения.

Местная вентиляция должна быть и на кухне, поскольку в любом помещении такого типа всегда скапливаются различные запахи. Хотя многие из них достаточно приятные, но постоянное их присутствие совсем не к месту. Именно поэтому вентиляция местного типа в такой части дома – важное условие комфортности кухни.

Еще одно помещение в доме, которое нуждается в наличии качественной системы вентиляции – ванная. Без устройства вывода воздуха стены этой комнаты вместе с потолком в самом скором времени покроются плесенью.

Не стоит также забывать и о такой части дома, как санузел. Воздухообмен там требуется многократный, тем более, если он отделен от ванной и имеет очень ограниченное пространство.

Что такое местная вентиляция

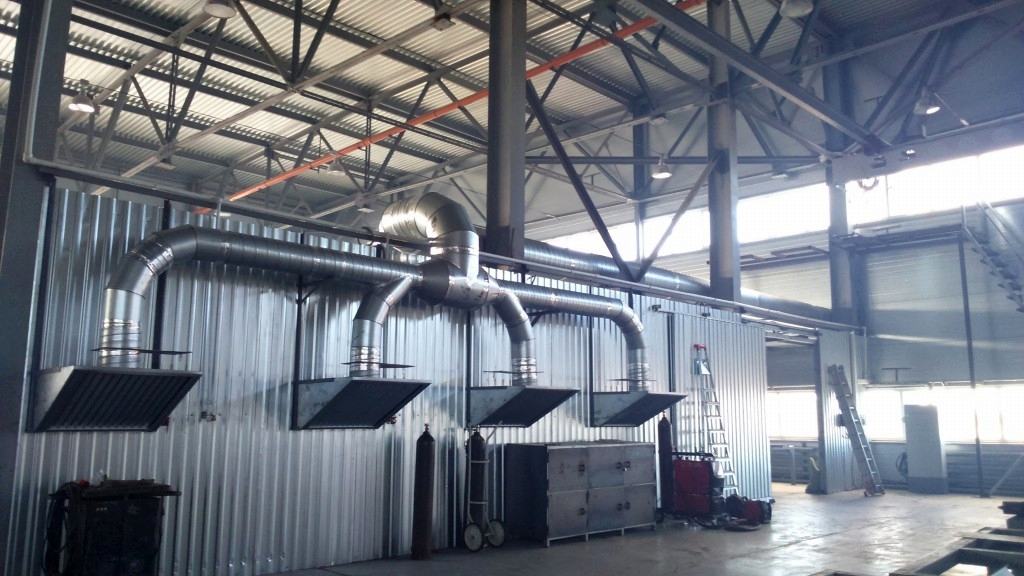

Местная вентиляция на производстве

Местная вентиляция, работающая с вытяжкой – тип устройства, которое обеспечивает быстрый вывод использованного воздуха и любых загрязнений прямо с места их возникновения. Подобные устройства незаменимы, когда часть помещения, где появляются вредные частицы, локализовано, необходимо препятствовать распространению их на остальное пространство комнаты.

Местная вентиляция такого типа дает возможность улавливать и оперативно выводить те или иные типы выделений – задымленность, пыль, газы, лишнее тепло, выделяемое в процессе работы определенного оборудования. Функционирование вентиляции подобного вида обеспечивает достижение хорошего эффекта, это защищает дыхательную систему всех тех, кто находиться внутри. Вместе с этим объем выводимой системой воздушной смеси — совсем незначительный.

Типы местных систем вентиляции

Вентиляция местного действия, применяемая в наши дни в помещениях разного предназначения, достаточно разнообразна.  Это объясняется задачами, что выдвигаются к системе, а также некоторыми особенностями ее функционирования.

Подобный тип вентиляционных систем делится на категории по некоторым признакам:

• вытяжного и приточного типа — зависимо от предназначения;
• зависимо от зоны действия – локального и общеобменного типа;
• способ осуществления вывода воздушной смеси – естественные или механические;
• конструкционные особенности — бесканальные и канальные.

Характеристики вентиляции

Эффективность естественной вентиляции определяется скоростью ветра снаружи, а также температурой. Вследствие этого такая система не всегда имеет возможность обеспечить надлежащий уровень воздухообмена.

Поэтому там, где существует необходимость быстро вывести определенное количество воздушной смеси, а на ее место подать столько же свежей, часто применяется местная вентиляция с механическим типом работы. При использовании такого устройства в нужное место приводиться свежий воздух заданной влажности и температуры, полностью отвечающим необходимым нормам и требованиям.

Вытяжная вентиляция выводит некачественный воздух даже на большие расстояния, прежде чем попасть в атмосферу смесь поддается очистке.

Если есть необходимость, приточные и вытяжные системы в автоматическом режиме включаются и выключаются в заданное время, что и сделало применение их на производстве очень удобным.

Механические системы очистки воздуха для передачи его на расстояния оснащены некоторыми важными компонентами:

• вентиляторами и электромоторами, что обеспечивают передачу смеси;
• нагревателями и улавливателями пыли для проведения требуемой обработки смеси;

В результате этих свойств, вытяжные устройства подразумевают достаточно высокие энергетические затраты. Но подобные системы оперативно удаляют и подают воздушную смесь в локальные зоны в любых условиях. Если есть необходимость, воздушная смесь поддается некоторым типам дополнительной обработки – повышению влажности, охлаждению или нагреванию, очистке.

Местная система вытяжного действия

Вытяжная местная вентиляция

Наибольшую эффективность вентиляция местного действия, которая обеспечивает вывод загрязненной воздушной смеси, имеет тогда, когда место, где выделяются любые загрязнения, полностью локализовано. При этом обычно требуется не допустить дальнейшее распространение загрязненной воздушной смеси по остальному пространству.

Вытяжная система очистки воздуха местного действия чаще используется на производстве, где эффективно и качественно отводит всевозможные вредные частицы из воздуха: задымленности, газы, обычную пыль, а также тепло от работающих устройств. С целью удаления подобных веществ используются местные отсосы – разновидности укрытия, что могут иметь вид кожухов для той или иной техники, зонтов, шкафов и тому подобного.

Главными требованиями, выдвигаемыми к такому оборудованию, являются следующие:

• место, в котором образовываются выделения, максимально укрытое;
• местный отсос имеет продуманную конструкцию, благодаря чему его использование не мешает функционированию оборудования;
• все загрязнения от места своего выделения следует выводить в том же направлении, в каком происходит естественное их движение: пары высокой температуры – вверх, пыль – вниз;
• прежде чем вывести отработанную смесь в атмосферу, местная вентиляция должна очистить смесь.

Самым сложным вытяжным оборудованием считается то, которое обеспечивает повышенную степень очистки отработанного воздуха от пыли и всех остальных загрязнений.

Местная вентиляция такой разновидности отличается высокой эффективностью, поскольку обеспечивает удаление вредных веществ прямо с мест их выделения и образования, не давая им возможность распространиться по всему пространству помещения. Поскольку большинство вредных веществ, что выделяются в воздушную смесь, отличаются значительной концентрацией, при относительно незначительном объеме выводимого воздуха достигается неплохой гигиенический эффект.

Однако следует отметить, что подобные системы далеко не всегда способны качественно решать свои задачи.

Так будет, к примеру, если загрязнения распределены на большом объему пространства, если подача свежей воздушной смеси в отдельные зоны не обеспечивает требуемых параметров воздуха, если работы, подразумевающие выделение загрязняющих воздушную смесь веществ, ведутся одновременно на большой территории.

Разновидности местных отсосов

Одна из основных разновидностей такого типа вытяжного устройства — местный отсос. На данный момент существует несколько типов подобной техники.

Полуоткрытый отсос – чаще всего в качестве такого оборудования используются вытяжные шкафы, иногда – вентилируемые камеры.

Такие устройств могут обеспечивать самое быстро и эффективное удаление мелких частиц из воздуха при небольшом его расходе. Существует несколько видов подобных отсосов. Для вывода веществ из воздуха при повышенной влажности, а также с высокой температурой используются оборудование с вытяжкой, расположенной в верхней части устройства. Оснащенные нижним забором воздушной смеси шкафы применяются для вывода «тяжелой» воздушной смеси. Портативные устройства, где забор воздушной смеси осуществляется со стороны, применяются в основном для вывода пылящих типов загрязнений.

Открытые приспособления – вытяжная конструкция, расположенная за источником образования загрязнений. На данный момент самыми распространенными устройствами подобной категории являются боковые отсосы и зонты вытяжного типа.

Боковой отсос

Боковое устройство забора воздуха применяется в том случае, когда требуется иметь доступ к источнику выделения загрязняющих веществ со всех сторон. Зонты вытяжного вида – один из наиболее простых типов такого оборудования. Устанавливаются они в таких местах, где выделяющиеся загрязнения самостоятельно понимаются вверх. Неплохая эффективность оборудования этого типа достигается благодаря значительным объемам удаляемой воздушной смеси.

Закрытый воздухозаборник имеет вид большого чехла, где есть специальные отверстия, сквозь них внутрь оборудования поступает воздух вместе с загрязняющими веществами.

С учетом всего вышесказанного, можно с уверенностью утверждать, что вытяжная вентиляция местного действия – прекрасный способ быстро и качественно удалить загрязненную воздушную смесь из локализованного места, не допуская ее распространения на остальную часть помещения. При этом удаленный воздух заменяется таким же количеством свежего.

Из-за своих особенностей подобный тип систем очистки воздушной смеси предназначен для использования в первую очередь на производстве, но иногда такую вентиляцию можно встретить и в жилых помещениях.

Местная вытяжная вентиляция — системы и виды для помещений

Содержание

• 1 Местная вытяжная вентиляция
• 2 Местная вытяжная вентиляция производственных помещений
• 3 Системы местной вытяжной вентиляции
• 4 Механическая вентиляция местная
• 5 Устройство местной вентиляции
• 6 Расчет местной вытяжной вентиляции

Местная вентиляция – данная концепция воздухообмена в узкой доли здания, климат которого выделяется от единого всего общего воздуха. В таком случае этот тип вентилирования предусмотрен с целью установки в отдельности осматриваемом трудовом участке.



Местная вытяжная вентиляция

Её организуют с целью охраны организма трудящихся от перегрева и от переохлаждения. С поддержкой местной приточной вытяжной вентиляции (воздушных душей, завеса и прочих элементов). В узкой области формируют хорошое воздушное пространство, выделяющиеся с этих, которые существуют абсолютно во всем производстве.

Воздушные души применяют с целью уменьшения вредоносных веществ вплоть до возможной нормы. Так же снижения вредоносного воздействия теплоизлучения оснащения приборов, нарушающего обычный обмен тепла организма. Данная концепция необходима, в случае если такая система никак не способна гарантировать требуемых санитарно-гигиеничных обстоятельств работы в нужных участках.

Такой тип организуют у рабочих участков в жарких цехах (в основном где работают с металлами). Воздушный душ осуществляется передвижными правилами. В неподвижных местных вентиляционных установках воздушное пространство приходит с центробежным вентилятором согласно концепции главного прохода. Так же главные потоки воздуха обдувают участки более продолжительного присутствия работника у теплоизлучающего оборудования (обдувают туловище человека), ликвидируя перегревание организма.



Местная вытяжная вентиляция производственных помещений

Такая система считается самым подходящим оборудованием на производстве, в месте  где выплеск вредоносных элементов в воздух локализован. В это входит – чистка пыли, эссенция сварных паров, устранение сварного аэрозоля, устранение выпускаемых газов, устранение шлифующей пыли и прочее.

Данный тип индустриального сооружения дает возможность схватывать вредоносные выбросы и вовремя устранять их непосредственно от места их выделения. Помимо этого, то что грязное воздушное пространство не будет распространятся далее от места собственного создания, данный способ индустриальной вентиляции результативен ещё и тем, то что дает возможность исключить максимальное количество вредоносных элементов в числе устраняемого воздушного пространства.

Но, с целью соблюдения общепризнанных мерок сохранности рабочей среды, ещё заранее выброса в атмосферу, воздушное пространство с вредными элементами удаляется из промышленного помещения.Обязательно воздух заранее должен быть предварительно очищен от пыли и прочих пагубных элементов. Концепции, содержащие установленный период очищения, считаются более трудными при вытяжной вентиляции, так как учитывают поочередный монтаж некоторых фильтров.



Системы местной вытяжной вентиляции

Местные вытяжные системы, всегда крайне и очень результативны, таким образом дают возможность устранять вредоносные элементы напрямую с участка их создания либо выделения, никак не предоставляя им возможности перекинуться в помещение. Благодаря отводу существенного сосредоточения вредоносных элементов (газовы выделений, сильной пыли), как правило получается достигнуть отличного санитарно-гигиеничного результата в присутствии маленького размера устраняемой атмосферы.

Но также такие системы не имеют всех шансов разрешить абсолютно всех вопросов воздушного обмена. Никак без исключения вредоносных отделений, они имеют все шансы быть локализованы данными концепциями. К примеру, если вредоносные отделения рассредоточены в существенной большой доли участка, доставка воздуха в единичные помещения никак не смогут гарантировать нужные требование воздушной сферы. В таком случае если деятельность выполняется в целой площади участка здания, либо он связан с движениями и т.д.



Механическая вентиляция местная

Данный тип применяется в тех местах где мало естественной вентиляции. В механических системах применяются оснащения и оборудование (вентиляторы, фильтры, воздухонагреватели), разрешающие передвигать, чистить и разогревать воздушное пространство. Подобные системы имеют все шансы устранять либо отправлять воздух в вентилируемые участки никак не подвластно с обстоятельствами находящейся вокруг. В практике зачастую учитывают смешанную вентиляцию: естественную и механическую.



Устройство местной вентиляции

Приспособление этого вида точно увязывается с воздействием приточной общеобменной вентиляции, потока которой, восполняя устраняемый с производства воздух. Немаловажно никак не распространять вредоносные элементы в помещении. Если нету возможности устройства местной вытяжной вентиляции следует учитывать общеобменную. Устранение воздуха в данном случае выполняется с нижней области в высоте 0.5 – 0.7м от земли.

Работники в данном случае обязаны использовать предметы персональной обороны в согласовании с существующими инструкциями. Нужный воздухообмен в устройствах местной вытяжной вентиляции рассчитывают, отталкиваясь от требования локализации воздуха и выделяющихся с источника создания. Необходимый объем воздуха в час выгоняемого из здания устанавливают по площади здания.



Расчет местной вытяжной вентиляции

Местную вентиляцию используют в абсолютно всех вариантах, в местах где совершается выделение вредоносных элементов в следствии исполнения технического хода, присутствие металлов, сварочных работ, литейная деятельность, красочные работы.

Устранение вредоносных элементов возможно реализовать с поддержкой разных газопылеприемников, находящихся в оснащении либо на трудовом участке, в таком месте где совершается акцентирование вредоносных элементов (либо с поддержкой отсосов, интегрированных в спецоборудование либо в единичные его компоненты).

Расчет вытяжных зонтов:

Размер атмосферы, выгоняемого вытяжным зонтом, устанавливают согласно формуле

L = а-б-V-3600м³/ч

а и б – размеры зонта в плане м;

V – скорость выгоняемого воздуха в плоскости разреза согласно кромке зонтика (отверстие зонта), обычно V принимается с 0,5 вплоть до 1,5 м/с в связи с системой зонта.

Единые условия защищенности: темп выгоняемого воздуха с целью вытяжных кожухов разливательных конвейеров  литейных конвейеров принимаются 4 м/с, галтовочных барабанов в цапфе до 24 м/с, наждачных станков 30% от окружной скорости, но не менее 2 м/с на мм диаметра круга.



Виды местной вытяжной вентиляции

05. 07.2021

Многие рабочие процессы создают вредные загрязнители в воздухе, которые могут вдыхать сотрудники и другие лица в здании. Местная вытяжная вентиляция, также известная как LEV, – это система, которая отводит загрязняющие вещества в воздухе от зон дыхания, чтобы уменьшить воздействие вредных загрязнителей на рабочем месте.

Использование этого типа вентиляции защитит от повреждения дыхательных путей , когда воздух в противном случае был бы опасен для дыхания. Продолжайте читать, чтобы узнать больше о типах местной вытяжной вентиляции, компонентах систем LEV и зачем они вам нужны.

Зачем нужна местная вытяжная вентиляция?

Существует несколько причин, по которым вам необходимо установить системы LEV на вашем рабочем месте. Помимо основного преимущества обеспечения безопасности ваших сотрудников, существуют законы, требующие от вас создания здоровой рабочей среды. Используя систему LEV, вы создадите более безопасную рабочую среду для своих сотрудников.

Законы

Если на вашем предприятии образуются пыль или другие загрязняющие вещества, попадающие в воздух, по закону вы обязаны защищать своих сотрудников. Система LEV удаляет из воздуха вредные загрязняющие вещества, снижая вероятность плохого качества воздуха и делая его более безопасным местом для работы ваших сотрудников.

Безопасность

При выполнении некоторых видов работ в воздух выбрасываются дымы, пары и другие опасные частицы. Если сам рабочий процесс не может быть заряжен для уменьшения производимого загрязнения, то местная вытяжная вентиляция является лучшим способом уменьшить воздействие переносимых по воздуху наночастиц. RPE должен быть последним средством защиты пользователя.

Существует множество опасных частиц, которым могут подвергаться рабочие. Например, у рабочих могут возникнуть проблемы из-за вдыхания мучной пыли, паров краски и т. д. Эти типы частиц являются хорошо известными причинами проблем со здоровьем, таких как астма, рак легких или другие виды легочных заболеваний.

Долгосрочные преимущества систем LEV

Одно из долгосрочных преимуществ установки системы LEV на вашем рабочем месте заключается в том, что она обеспечит безопасность ваших сотрудников и снизит риск легочных заболеваний. Это также повысит безопасность вашей рабочей среды.

Типы местной вентиляции

Защитный колпак

В этой системе вентиляции колпак окружает место, откуда поступают загрязняющие вещества или частицы. Сюда также входят частично закрытые колпаки, которые блокируют только две или три стороны помещения.

Приемный колпак

Приемный колпак расположен над источником выбросов. Он расположен в месте образования загрязняющих веществ и получает загрязняющие вещества с высокой скоростью воздушного потока.

Улавливающий кожух

Система имеет достаточно сильный воздушный поток для всасывания загрязненного воздуха. По сути, этот тип вентиляции удаляет вредные для здоровья частицы из воздуха, втягивая воздух вместе с опасными частицами в вытяжку.

Есть много типов улавливающих колпаков. К ним относятся подвижные, стационарные, переносные и многое другое.

LEV Компоненты

Система местной вытяжной вентиляции состоит из многих частей. К ним относятся вытяжка, воздуховод, фильтр или воздухоочиститель, вентилятор и выхлопная труба. Каждый из этих компонентов играет жизненно важную роль в поддержании хорошего качества воздуха для ваших сотрудников и помогает удерживать вредные частицы в воздухе.

Капот

Основной частью системы LEV является колпак. Это часть системы вентиляции, которая улавливает загрязненный воздух.

Чтобы быть эффективным, он должен располагаться близко к источнику загрязняющих веществ и, по возможности, должен ограждать рабочую зону. Если он не ограждает помещение, есть вероятность, что загрязненный воздух попадет на рабочее место. Это противоречило бы цели системы LEV.

Воздуховод

Загрязненный воздух проходит по воздуховоду, чтобы добраться до воздухоочистителя или фильтра. Важно обслуживать воздуховоды системы LEV, поскольку скопление пыли может привести к снижению производительности системы, пожарам, взрывам или обрушению воздуховодов.

Фильтр

Это жизненно важная часть системы LEV, поскольку фильтр очищает загрязненный воздух.

Убедитесь, что фильтр работает с типом загрязнения в вашей рабочей зоне и что его несложно очистить или заменить. Это значительно облегчит техническое обслуживание LEV. Когда вы проходите тестирование LEV, это одна из вещей, которые будут проверены. Убедитесь, что воздухоочиститель не поврежден.

Вентилятор

Вентилятор перемещает загрязненный воздух через всю систему LEV. Он будет забирать воздух из вытяжки, через воздуховоды и в выхлопную трубу. Вентиляторы должны иметь достаточно хороший поток для перемещения частиц и прохождения их через систему.

Выбор правильного типа и размера вентилятора важен для правильной работы вашей системы LEV.

Выхлопная труба

Выхлопная труба является конечным пунктом системы LEV. Здесь загрязненный воздух выходит наружу. Убедитесь, что вы соблюдаете правила техники безопасности, чтобы разместить вытяжную трубу в безопасном месте вдали от соседних зданий или общественных мест.

Служба тестирования ЛЭМ

ЛЭМ сопряжены с риском для здоровья и безопасности, поэтому важно регулярно их тестировать. Тестирование LEV является обязательным и используется для любого типа оборудования, которое улавливает пыль или опасные частицы в рабочей среде. Вы проводите тщательный осмотр и проверку своей системы LEV каждые 14 месяцев.

В Ventilation Surveys and Services Ltd мы предлагаем тестирование LEV по всей стране, поэтому свяжитесь с нами сегодня, если вам нужна помощь в тестировании ваших систем HVAC или если вам нужны услуги подрядчика HVAC.

Узнайте больше об исследованиях и услугах по вентиляции уже сегодня!

Перед установкой вентиляционной системы важно убедиться, что вы провели необходимые исследования. Если у вас есть какие-либо вопросы о доступных типах систем LEV, любых услугах по очистке воздуховодов или техническому обслуживанию HVAC, свяжитесь с нами сегодня!

Снижение загрязнения рабочего места с помощью местной вытяжной вентиляции

Уменьшение загрязнения рабочего места с помощью местной вытяжной вентиляции

По данным Управления по охране труда и технике безопасности, местная вытяжная вентиляция (LEV) представляет собой инженерную систему, предназначенную для снижения воздействия на сотрудников переносимых по воздуху загрязняющих веществ (пыль, туман, дым, пар, газ) на рабочем месте путем улавливания выбросов в источнике и транспортировки его в безопасную точку выброса или в фильтр/скруббер.

Крайне важно, чтобы для конкретной задачи был выбран правильный LEV, и чтобы он правильно обслуживался. Если процесс или деятельность, с которой связан LEV, изменяются, то пригодность и спецификация системы LEV должны быть переоценены.



Содержание

Компоненты местной вытяжной вентиляции

Местная вытяжная система состоит из пяти основных элементов;

1. «Колпак»  или отверстие, которое захватывает загрязняющее вещество в источнике.

Улавливает, удерживает или принимает загрязняющие вещества, образующиеся в источнике выбросов. Он преобразует статическое давление в воздуховоде в скоростное давление и потери на входе в колпак (например, потери на входе в щель и воздуховод).

Потери на входе в колпак (H _e ) рассчитываются по следующему уравнению:

H _e

 = (K)(VP) = |SP _h | = VP

где:

K = коэффициент потерь

VP = скорость давления в воздуховоде

|SP _h | = абсолютное статическое давление около 5 диаметров воздуховода вниз по воздуховоду от колпака.

2. Воздуховоды  , которые транспортируют переносимые по воздуху химические вещества через систему (вытяжной воздух) и рециркулирующий воздух.

3. Воздухоочиститель , удаляющий загрязнения из движущегося в системе воздуха (не всегда требуется).

4.  Вентиляторы  , которые перемещают воздух по системе и выпускают отработанный воздух наружу.

5. Вытяжная труба , через которую выбрасывается загрязненный воздух

Преимущества местной вытяжной системы (LEV)

• Улавливает загрязняющие вещества в источнике и удаляет их с рабочего места.
• Справляется со многими типами загрязняющих веществ, включая пыль и пары металлов.
• Требуется меньше места для подпитки, так как выбрасывается меньшее количество воздуха.
• Меньше затрат на электроэнергию, так как требуется меньше подпиточного воздуха для нагрева или охлаждения.

Недостатки местной вытяжной вентиляции

• Более высокая стоимость проектирования, монтажа и оборудования.
• Требуется регулярная очистка, проверка и техническое обслуживание.
