Система инсталляции GROHE Rapid SL для унитаза-биде Sensia — простая установка, малошумный смыв и водосберегающая технология

Эта система инсталляции Rapid SL создана специально для установки с унитазом-биде* GROHE Sensia Arena, а ее установка не потребует больших усилий, что увеличивает удобство ее использования. Благодаря тому, что в изделии сочетаются как функции унитаза, так и функции биде, вы сможете сполна насладиться невероятным уровнем комфорта и гигиены. Благодаря технологии GROHE QuickFix установки инсталляции будет простой и вам не потребуется дополнительные инструменты для подключения шланга и контрольного вала. Эта система инсталляции сделана из нержавеющей стали и сертифицирована для нагрузки в 400 кг, что гарантирует безопасности и стабильность ее использования. Благодаря подвесной конструкции унитаза и тому, что бачок будет скрыт в стене, уборка вашей туалетной комнаты станет легкой забавой. Технология GROHE Whisper минимизирует издаваемый шум и его распространение в другие комнаты, а двойная система смыва GROHE EcoJoy сократит потребление воды до 50% — и сохранит как воду, так и ваши деньги. Унитаз-биде GROHE Sensia Arena произведет настоящую революцию в ваших каждодневных ритуалах гигиены. Это изделие станет идеальным выбором в комбинации с системой инсталляции и панелью смыва, которую вы сможете подобрать по своему вкусу. Пожалуйста, обратите внимание, что если вы сделаете свой выбор в пользу уменьшенной панели смыва, вам понадобится специальное ревизионное окошко (40911000), которое необходимо приобретать отдельно. Для безупречного внешнего вида также обратите внимание на коллекции координированной ванной комнаты — включая смесители, души, аксессуары и керамику! * Эта система инсталляции также может использоваться с унитазами-биде других производителей.

Основные свойства продукта

• смывной бачок GD 2
• с подключением для унитаза-биде GROHE Sensia (Sensia IGS/Sensia Arena)
• для монтажа перед стеной или стеной перегородкой
• самонесущая стальная рама с порошковым напылением
• подготовлена для облицовки
• фиксированные подключения
• быстрая регулировка по высоте

• крепежный материал

• проверено -TUEV
• 2 болта-держателя для унитаза
• крепление для керамики
• расстояние между болтами 180/230 мм
• PP-смывная дуга Ø 90 мм
• регулировка глубины монтажа
• редуктор Ø 90/110 мм
• впускной и смывной гарнитуры
• Cмывной бачок GD 2, 6 — 9 л, со следующими характеристиками:
• заводская настройка 6 л и 3 л
• Пневматический смывной клапан с тремя режимами слива: 2-х объёмный, старт/стоп, или непрерывный
• Подключение воды сзади
• Арматурная группа I
• с изоляцией от конденсационной влаги
• подключение воды DN 15
• во время сборки не требуется дополнительного инструмента для монтажа инспекционного короба
• для вертикального или горизонтального монтажа
• с настенными уголками 38 558 00M для монтажа перед стеной
• универсальный подвод воды для унитаза-биде Sensia Arena и Sensia IGS
• скрытая электрическая розетка
• розетка для электроподсоединения
• для монтажа маленьких смывных панелей необходимо заказать ревизионный короб 40 911 000 (приобретается отдельно)

Техническая информация о продукте

CAD данные

Pos. -nr.	ОПИСАНИЕ ПРОДУКТА	Order-nr.
* Optional accessories
1	Резьбовые болты	4276400M
2	Впускной и смывной гарнитуры для унитаза	37311K00
2.1	Крепёж	43511SH0
2.2	Cоединение	37119000
3	PP-смывная дуга DN 90	42327000
4	4″ адаптер патрубка	42242000
5	Фиксаторы	42243000
6	Ревизионная камера	66791000
7	Наполнительный клапан	37095000
7.1	Рычаг	43734000
7.1.1	Уплотнение	4377000M
7.2	Вентильная головка	43536000
7. 3	Мембрана	4375800M
7.4	Колпак винта	43735000
7.5	Вентильный поплавок 5 шт.	4379100M
7.6	Комплект уплотнений	43722000*
8	Держатель длясмесителей GROHE встроенного монтажа	42246000
9	Шланг подключения	42233000
9.1	O-кольцо	0319100M
10	AV1 Смывной вентиль с удлиннителем	42320000
10.1	Удлиннитель перелива	42313000
10.2	пневматический шланг	42319000
10.3	Уплотнение	42310000
11	Cедло клапана для GD 2	42315000
12	Настенный уголок	3855800M
13	Переходник 4,5 л для GD 2	42333000*
14	Элемент-рельс	37310000*
15	Удлинение	38629000*
16	Деталь переоснащения	38796000*

Spare Parts Finder

Сервисный центр

GROHE Service

ООО «ГРОЭ» 125212, Россия,

Москва, Ленинградское шоссе 39 стр. 2

Часы работы

Пн. — Пт.	8:00 — 20:00

Варианты продуктов

Найти шоурум или установщика

Скачать

Брошюра

Загрузить

Инсталляциия для унитаза, биде, раковины

Ремонтируя ванную комнату или санузел многие хотят добиться большей гармонии в интрерьере и рационально использовать каждый сантиметр пространства. Современная подвесная сантехника позволяет справиться с этой задачей. Такие приборы устаналиваются на системы инсталляции. Но их использование у многих вызывает вопросы. Разберемся, так ли уж много проблем создает их выбор, установка и экплуатация.

Что такое система инсталляции и из чего она состоит?

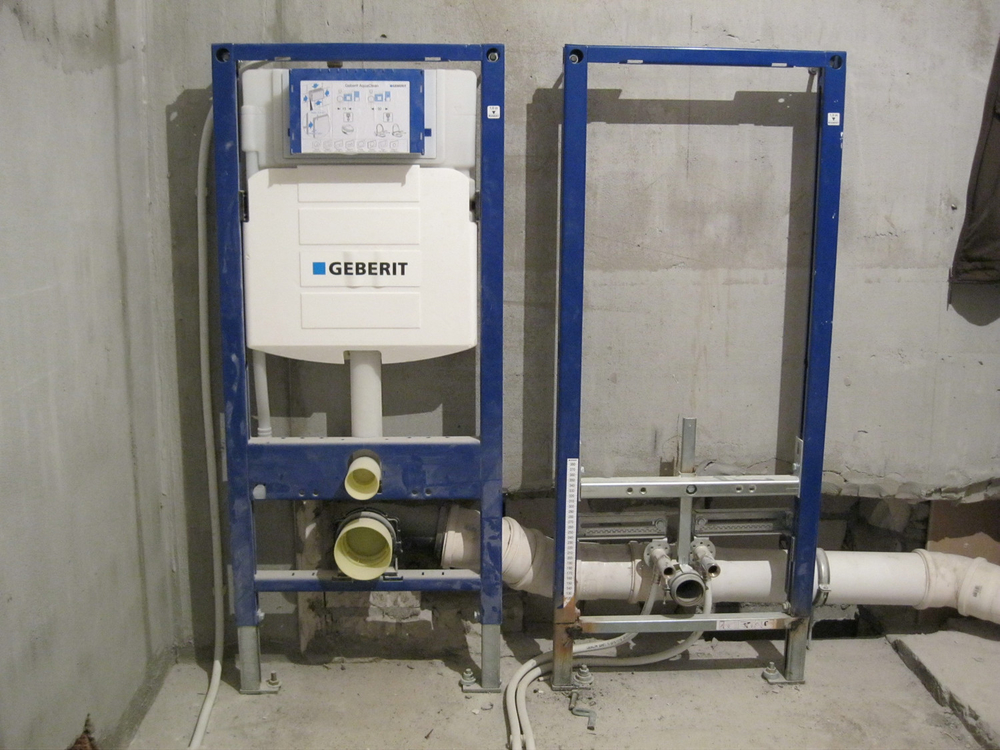

Система инсталляции — это стальной каркас, монтируемый на стену, на который крепятся арматура, унитаз (биде, писсуар).

Такие конструкции закрываются фальшстеной из гипсокартона, что создает аккуратный вид.

Составные части инсталляции для подвесного унитаза:

• Стальной каркас — металлическая рама с антикоррозионным покрытием, на которую закреплены гидравлическая обвязка и соединительные компоненты (крепежные элементы, муфты).
• Бачок — пластиковый резервуар для воды, предназначенной для смывания. Комплектуется силиконовой или резиновой прокладкой сливного клапана. Уровень шума современного смывного бачка по европейским стандартам не превышает 17 дБ.
• Кнопка смыва — внешняя часть инсталляции, которая в зависимости от типа системы может иметь две или одну клавишу, а также дополнительные опции: «стоп-смыв» (остановка слива повторным нажатием), сенсор (бесконтактное управление).

Плюсы и минусы систем

Как и у любого другого сантехнического приспособления, у систем инсталляции есть плюсы и минусы. К характерным положительным моментам относятся:

• Рациональное использование полезной площади: для установки подвесного унитаза требуется меньше площади, чем для стандартных компактов.
• Визуальное увеличение помещения и улучшение эстетики дизайна: без бачка не возникает ощущения нагромождения предметов, а все технические элементы остаются спрятанными в стене.
• Гигиеничность: у подвесных унитазов нет ножки, где скапливаются бактерии, и пространство под ним остается свободным, что значительно облегчает уборку под ним.
• Низкий уровень шума: фальшстена является дополнительным звукоизоляционным слоем, снижающим шум работы бачка.

Что касается недостатков использования инсталляций, то они следующие:

• Монтаж конструкции более сложен по сравнению с обычным унитазом-компактом. Для него потребуется тщательные замеры и учет технологических особенностей.
• Стоимость подвесных унитазов в комплекте с инсталляцией значительно выше, чем традиционных напольных сантехнических приборов.
• Установка фальшстены затрудняет доступ к центральным коммуникациям, что усложняет ремонт при их протечке или необходимости замены.

Отличие систем инсталляций для унитазов, биде и писсуаров

Инсталляцию можно приобрести не только для установки унитаза. Их используют для скрытого монтажа раковин, биде и писсуаров. Вместо сливного бачка в таких конструкциях устанавливается блок для подключения смесителя. Для писсуара в инсталляции предусмотрен впускной гарнитур в верхней части и выпускной — в нижней, а за смыв отвечает специальный механизм или кран, работающий в механическом или автоматическом режиме.

Мифы о подвесной сантехнике

Есть популярные заблуждения, касающиеся установки и использования подвесных унитазов с инсталляцией:

• Для монтажа конструкции потребуется много места из-за необходимости обустройства фальш-стены. Это не так. Поскольку инсталляции крепятся непосредственно на стену, то места для установки подвесного унитаза потребуется столько же, сколько для установки бачка традиционного компакта.
• Для ремонта при проблемах с подачей или сливом воды нужно разбирать стену. Спешим порадовать — внешнюю облицовку трогать не придется. Достать детали бачка можно через клавишу смыва. Она служит ревизионным окном.
• Подвесная сантехника не выдерживает большой вес и не подходит для крупных людей. Это тоже миф, поскольку по стандарту инсталляции должны выдерживать вес до 400 кг, а некоторые модели рассчитаны на нагрузку до 600 кг.

Виды систем инсталляции и особенности их монтажа

Блочная инсталляция состоит из сливного бачка, клавиши и крепежей. Такие системы можно устанавливать только на несущие стены. Хорошо подойдет для установки уже имеющаяся ниша, при условии совпадения габаритов. Если система устанавливается без ниши, то пространство под бачком закладывают кирпичами. Унитаз в этом случае монтируется отдельно.

Рамная инсталляция из-за наличия собственной опоры не требует для установки именно капитальной стены. Конструкции могут иметь три способа крепления:

• Навесной: с креплением на горизонтальную поверхность (но с нагрузкой на пол за счет ножек).
• Напольный: с креплением только на пол без осуществления присоединения к стене.
• Комбинированный: с креплением в двух горизонтальных и двух вертикальных точках.

Угловая инсталляция — разновидность рамной конструкции с дополнительными накладками под углом 45 градусов — по две с верху и снизу, и бачком трехгранной формы. Подойдет для совмещенных санузлов, где на счету каждый сантиметр площади.

Низкая инсталляция подходят для установки унитаза под окном или в других случаях, когда не хватает места установить стандартную модель. Высота таких конструкции не превышает 82 см.

Выбор инсталляции по размеру

Инсталляционные системы различных производителей имеют стандартные размеры: ширина 50 см, глубина 10-15 см, высота — до 1 м — для блочных конструкций, ширина 50-60 см, глубина — 15-30 см, высота — 0,8-1,4 м — для рамных систем.

Для определенных условий ряд производители предлагают нестандартные модификации — низкие и угловые. Обязательная опция для низких перегородок — возможность расположить смывную клавишу не только фронтально, но и в верхней части рамной плоскости. Компактное оборудование может иметь глубину до 8 см, но нужно учитывать, что в этом случае объем сливного бачка будет небольшим.

Какие бывают системы смыва?

• Механический привод. Работает по аналогии с арматурой стандартного сливного бачка, где спуск воды активируется через толкатель, приводимый в движение нажатием на кнопку. Это самый простой и надежный смывной узел.
• Пневматический привод. Спуск воды активируется вытеснением сжатого воздуха их резервуара, двигающегося по гибкой трубке. Главное преимущество этого механизма смыва — возможность расположения кнопки слива на расстоянии до 2,5 метров от инсталляции и ее горизонтальной установки.
• Электронный (сенсорный) привод. Приводится в движение реакций датчика на прикосновение к панели или на выход человека из уборной. Первый способ смыва обычно удобней, поскольку в процессе часто приходится пользоваться ершиком. Минус системы — догорая стоимость.

Также в системах слива могут быть предусмотрены и дополнительные опции, например, смыв-стоп для прекращения слива воды, или наоборот функция непрерывного смыва, когда поток воды не остановится автоматически, а может быть остановлен только вручную.

Важно, что кнопку смыва можно приобрести отдельно от инсталляции, при этом реализовав все нужные функции и выбрать не стандартный, а желаемый дизайн этой видимой части.

Варианты расположения инсталляций в интерьере

Что касается установки инсталляций в интерьере, то кроме стандартных конструкций, которые требуют для монтажа отсутствия ограничений по размеру комнаты, существуют следующие варианты:

• Двухсторонняя инсталляция — используется для навеса сантехнического оборудования с разных сторон стены. В основном используется в общественных пространствах — офисах или торговых центрах, но также может быть применена в загородных домах или коттеджах.
• Линейная инсталляция — единая монтажная конструкция для установки сразу нескольких сантехнических приборов — унитаза, раковины, биде, писсуара — на одной стене. Позволяет произвести монтаж всей сантехники за один раз.
• Угловая инсталляция — позволяют в маленьких помещения использовать рационально даже углы. Для реализации идеи можно купить специальный монтажный комплект или специальные крепления для размещения в углу стандартного модуля.
• Низкая инсталляция — применяется для размещения унитаза под окном или в отдельно созданной для этого перегородке. Высота такой рамной конструкции не превышает 82 см.

Как установить биде

Ценное дополнение к вашему дому

От

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 28.07.22

Рассмотрено

Келли Бэкон

Рассмотрено Келли Бэкон

Келли Бэкон — лицензированный генеральный подрядчик с более чем 40-летним опытом работы в строительстве, строительстве и реконструкции жилых домов, а также в коммерческом строительстве. Он является членом Наблюдательного совета по благоустройству дома Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Для уборки в ванной, не прибегая к душе, ванне или чистящим салфеткам, ничто не сравнится с биде. Биде, распространенное в ванных комнатах Европы, Южной Америки и некоторых азиатских стран, постепенно завоевывает популярность в ванных комнатах Северной Америки.

По сути, биде — это гибридное приспособление для купания ваших интимных частей тела. Хотя биде — это не унитаз, раковина или ванна, это самостоятельный аксессуар, который имеет общие характеристики с другими компонентами ванной комнаты.

Когда вы устанавливаете биде в своей ванной комнате, вы получаете множество преимуществ с точки зрения гигиены и защиты окружающей среды. Биде позволяет вам убираться более тщательно, чем с туалетной бумагой, позволяя использовать мало или вообще не использовать туалетную бумагу. Биде экономит значительное количество воды по сравнению с купанием или душем и сохраняет чистоту в течение более длительного периода времени.

Хотя установка биде может показаться пугающей, она довольно проста. Если у вас есть горячая и холодная вода и точка слива, легкое биде просто в обращении и устанавливается так же, как нижняя половина унитаза со снятым бачком. Для самого простого типа установки биде приобретите тот тип, который имеет горизонтальный слив, который входит в стену, а не в пол.

Что такое биде?

Оборудование/инструменты

• Защита для глаз
• Рулетка
• Карандаш
• Аккумуляторная дрель
• Полумесяц
• Сверла
• Лазерный уровень (опционально)

Материалы

• Биде
• 2 3/8-дюймовых запорных клапана
• 2 плетеных соединителя для воды
• Силиконовый герметик

Ель / Кевин Норрис

1. Выберите место для биде

   Как правило, биде располагают рядом с унитазом с любой доступной стороны. Несмотря на то, что размеры биде различаются, обычно допускается, чтобы площадь биде находилась на расстоянии 18 дюймов от стены и около 16 дюймов в поперечном направлении. Кроме того, обеспечьте зазор не менее 8 дюймов с обеих сторон биде.

   Ель / Кевин Норрис

2. Грунтовка линий подачи воды и дренажа

   Установка линий подачи воды на биде аналогична установке линий горячей и холодной воды к раковине в ванной. Разница в том, что для биде линии должны быть на высоте 6 1/2 дюйма над полом или в соответствии со спецификациями производителя.

   Установите 3/8-дюймовые запорные клапаны. Установите выпускное отверстие в месте, указанном на черновом руководстве к биде или на бумажном шаблоне.

   Ель / Кевин Норрис

3. Установка крана и слива

   На приспособление для биде установите смеситель для биде и слив. Как правило, эти элементы входят в комплект биде. Обязательно используйте резиновые шайбы и не затягивайте их слишком сильно.

   Ель / Кевин Норрис

4. Отметьте положение биде

   Расположите биде в нужном месте на полу ванной комнаты. Карандашом отметьте вокруг основания биде и в монтажных отверстиях. Отметьте эти точки очень четко.

   Ель / Кевин Норрис

5. Просверлите монтажные отверстия

   Используйте дрель и сверло 3/16 дюйма, чтобы просверлить два отверстия в местах, указанных ранее. Держите дрель строго вертикально. Функция отвеса лазерного уровня — хороший способ убедиться, что ваша дрель находится там, где она должна быть.

   Если пол бетонный и/или облицован керамической плиткой, потребуется перфоратор и специальное сверло для плитки, а также анкерные втулки.

   The Spruce / Кевин Норрис

6. Нанесите герметик

   Снимите биде и положите его на бок. Нанесите силиконовый герметик вокруг основания. Расположите биде над напольными болтами и положите биде на пол. Если какой-либо герметик выдавится из основания, сотрите его пальцем, смоченным водой.

   Ель / Кевин Норрис

7. Закрутить биде

   С помощью гаечного ключа закрепите биде на полу с помощью прилагаемых шайб и гаек. Как и при установке унитаза, будьте очень осторожны, чтобы не перетянуть, иначе вы рискуете треснуть тонкое фарфоровое основание биде. Установите пластиковые колпачки на болты.

   Ель / Кевин Норрис

8. Подключить воду

   Подсоедините линии подачи воды к биде вручную. Убедитесь, что они плотные. Включите воду и проверьте, нет ли утечек.

   Ель / Кевин Норрис

9. Проверка биде

   Проверьте элементы управления биде в верхней части светильника, чтобы убедиться, что каждый из них работает правильно.

   Ель / Кевин Норрис

• Для выполнения черновых работ в стене может потребоваться вызов сантехника.
• Пол должен быть прочным, чтобы удерживать напольные болты. Если пол прогнил или каким-либо образом поврежден, может потребоваться замена частей пола.
• Если у вас еще не установлены линии подачи воды и канализации в стене для биде, вы можете разместить биде на той стороне унитаза, которая ближе всего к раковине.
• Если биде имеет электрическое управление, поместите биде рядом с розеткой GFCI.

Если эта установка кажется слишком сложной, есть сиденья для биде, которые можно установить на стандартный унитаз. Они не требуют дополнительного места в ванной и более удобны для самостоятельного окрашивания.

11 лучших насадок для биде 2023 года, проверенные и проверенные

Руководство по Omigo с иллюстрациями

Итак, вы решили приобрести насадку-биде или сиденье для унитаза-биде. Поздравляем! Теперь пришло время установить все это в вашей ванной комнате. Вам может быть интересно, как установить биде, или беспокоиться о том, сколько стоит установить биде у профессионала. Не волнуйся! Мы здесь, чтобы рассказать вам, как установить биде, и хорошая новость заключается в том, что вы можете сделать это самостоятельно. Будь то насадка для биде или сиденье для унитаза, мы расскажем, как подключить биде к унитазу.

Подготовка к установке биде

Прежде чем мы перейдем к установке биде, давайте подготовим унитаз.

• Снимите существующее сиденье унитаза, подняв крышки петель и с помощью отвертки вывернув крепежные болты. Это может немного сбить с толку, поскольку все сиденья для унитаза разные. Если ваше приспособление имеет доступ только сверху к монтажным болтам, которыми сиденье крепится к унитазу, вам может понадобиться крепеж для верхнего крепления.





• Перекройте запорный вентиль и слейте бак, смыв унитаз. Отсоедините шланг подачи воды от заливного клапана бачка унитаза. Вам может понадобиться гаечный ключ, чтобы отсоединить шланг подачи воды. Используйте контейнер или полотенце, чтобы собрать лишнюю воду.





• игра в подковы с великаном.) Храните свое старое сиденье в сумке Omigo!
Как установить насадку-распылитель для биде

Теперь поговорим конкретно о том, как установить насадку-биде, такую ​​как Element или Element+. Следующие шаги покажут вам, как подключить это биде к унитазу — если вы устанавливаете сиденье для унитаза-биде, перейдите к следующему разделу! Чтобы посмотреть подробное видео, ознакомьтесь с нашим пошаговым видеоруководством по установке здесь!

• Подсоедините Т-образный клапан к наливному клапану бачка унитаза, затем подсоедините шланг подачи воды к нижней части Т-образного клапана и подсоедините один конец шланга биде к открытой стороне Т-образного клапана. (Совет для Element или Element+: используйте прилагаемую ленту для резьбы, чтобы создать водонепроницаемое уплотнение на всех резьбовых соединениях, и затяните все вручную, чтобы не сорвать резьбу соединения.)
• Вот как подключить этот биде к туалету: поместите приложение Биде на обратно регулируемые кронштейны с отверстиями для болтов. Поместите сиденье унитаза поверх биде и закрепите его с помощью оригинального крепежа.





• Подсоедините открытый конец шланга для биде к впускному отверстию для холодной воды на насадке для биде.





• (Если вы хотите подключиться только к холодной воде, установите заглушку подачи горячей воды на вход горячей воды, а затем перейдите к последнему шагу.) Закройте запорный клапан на линии теплой воды вашей раковины и установите Т-образный клапан ⅜ дюйма. к соединению с горячей водой под раковиной. Наденьте напорный колпачок на открытый конец гибкой трубки для горячей воды и вставьте соединитель в отверстие. Затяните напорный колпачок. Снова подсоедините шланг подачи воды к верхней части Т-образного клапана. (Убедитесь, что линия теплой воды полностью вставлена ​​в оба разъема для обеспечения герметичности.) Подсоедините открытый конец гибкой трубки горячей воды к впускному отверстию для теплой воды на Element+.





• Медленно включите каждый запорный клапан, проверяя герметичность.
Как установить сиденье для унитаза-биде

Сиденье для унитаза-биде потребуется выполнить несколько шагов, чтобы заменить существующее сиденье. Но не волнуйтесь, они были спроектированы с учетом установки домовладельцев, поэтому любой может установить биде на сиденье унитаза без помощи сантехника. Вот как прикрепить сиденье для унитаза-биде, такое как Omigo или OmigoSL. (Если вы визуальный ученик, нажмите здесь, чтобы просмотреть пошаговое видеообъяснение.)

• Подсоедините Т-образный клапан к наливному клапану бачка унитаза, поместив плоскую кромку резиновой прокладки в Т-образный клапан выступающей кромкой вверх. Установите Т-образный клапан с резиновой шайбой на дно бачка унитаза.
• Подключить гибкую линию водоснабжения, поступающую от стены на дно T-VALV печать. )
• Подключите прямую концу (противоположность локте 90 градусов) из HOSE с T-Valve. Затяните вручную, стараясь не сорвать резьбу из-за чрезмерного затягивания.





• Установите регулируемые отверстия на монтажную пластину унитаза; резиновая сторона обращена вниз, изогнутый край обращен к бачку унитаза. Поместите регулируемые кронштейны плоской стороной вниз в центр квадратного отверстия монтажной пластины и вставьте монтажные болты через регулируемые кронштейны и отверстия для болтов. Наденьте резиновую конусную шайбу, плоскую шайбу, а затем цилиндрическую гайку на монтажные болты под унитазом и затяните, чтобы монтажная пластина оставалась на месте.





• Подсоедините 90-градусный коленчатый конец шланга биде к унитазу-биде. Подсоедините шланг для биде к входному отверстию для воды на биде.





• Установите сиденье для биде на переднюю часть унитаза на монтажную пластину и зафиксируйте его на монтажной пластине. » на место. После того, как седло выровнено должным образом, затяните барашковые гайки, чтобы зафиксировать его на месте. Затяните вручную, стараясь не сорвать пластиковую резьбу. (Совет: если сиденье кажется слишком коротким или слишком длинным для унитаза, отрегулируйте монтажную пластину соответствующим образом. Чтобы отрегулировать монтажную пластину, ослабьте цилиндрические гайки под унитазом и сдвиньте сиденье вперед или назад по мере необходимости.)





• . Вставьте шнур питания в электрическую розетку. Убедитесь, что ваша торговая точка GFCI. При необходимости вы можете приобрести адаптер GFCI в местном хозяйственном магазине или в Интернете.
