Производим на заказ квадратные / прямоугольные короба для вентиляции (воздуховоды) в Казани. Собственное производство под параметры заказчика!
Прямоугольные воздуховоды из оцинкованной стали
Воздуховод прямоугольный удобен тем, что зачастую не нуждается в доп. креплении, без зазоров прилегает к поверхности, а также обладает бóльшей пропускной способностью по сравнению с воздуховодами круглого сечения. Всё это позволяет сильно сэкономить полезный объём помещения (будет полезно при навесных или натяжных потолках, или в промышленных помещениях, где нужен максимум пространства.
Один такой воздуховод способен заменить два круглых воздуховода аналогичной высоты.
Прямоугольные короба воздуховоды (пример)Квадратные короба для вентиляции
Для изготовления квадратных воздуховодов применяется рулонная оцинкованная сталь с толщиной от 0,5 мм и выше в зависимости от сложности и задач систем вентиляции.
В таблице представлены стандартные размеры квадратных воздуховодов, но вы можете заказать квадратные воздуховоды нестандартных размеров под индивидуальный проект вентиляции на вашем объекте.
| Высота А, мм | Ширина В, мм | t, мм | Длина L=1500 мм | Длина L=1250 мм | ||
| S, м2 | М, кг | S, м2 | М, кг | |||
| 100 | 100 | 0,50 | 0,60 | 2,6 | 0,50 | 2,2 |
| 150 | 150 | 0,50 | 0,90 | 3,9 | 0,75 | 3,2 |
| 200 | 200 | 0,50 | 1,20 | 5,2 | 1,00 | 4,3 |
| 250 | 250 | 0,50 | 1,50 | 6,5 | 1,25 | 5,4 |
| 300 | 300 | 0,50 | 1,80 | 7,8 | 1,50 | 6,5 |
| 400 | 400 | 0,50 | 2,40 | 10,4 | 2,00 | 8,6 |
| 500 | 500 | 0,50 | 3,00 | 13,0 | 2,50 | 10,8 |
| 600 | 600 | 0,70 | 3,60 | 21,8 | 3,00 | 18,1 |
| 800 | 800 | 0,70 | 4,80 | 29,0 | 4,00 | 24,2 |
| 1000 | 1000 | 0,90 | 6,00 | 46,6 | 5,00 | 38,9 |
| 1200 | 1200 | 0,90 | 7,20 | 56,0 | 6,00 | 46,6 |
| 1400 | 1400 | 0,90 | 8,40 | 65,3 | 7,00 | 54,4 |
| 1600 | 1600 | 0,90 | 9,60 | 74,6 | 8,00 | 62,2 |
| 1800 | 0,90 | 10,8 | 83,9 | 9,00 | 69,9 | |
| 2000 | 2000 | 1,20 | — | — | 10,0 | 103 |
Воздуховоды из оцинкованной стали широко применяются в строительстве: как при создании бытовых вытяжек в домах и квартирах, так и при создании система вентиляции на промышленных объектов.
Важно: оцинкованные воздуховоды квадратного сечения предназначены для перемещения масс воздуха, влажность которого не превышает 60%, при этом температура этих масс должна составлять менее 80°C.
ventkrov.ru
Металлические и пластиковые воздуховоды для вентиляции, а также трубы для вентиляции, короба, зонты, диффузоры и гибкие вставки
Во многих вентиляционных системах для организации воздухообмена применяются воздуховоды, по которым поступает свежий воздух, и отводится отработанный. Одним из способов организации воздушного потока является устройство каналов непосредственно в конструкциях здания (стены, потолки, полы). Но, чаще всего, для этого используют короба и трубы. Помимо них применяют и другие элементы: клапаны, решетки, зонты и диффузоры для вентиляции.
Элементы воздуховодов могут быть жесткими и гибкими. Гибкие воздуховоды для систем вентиляции используются для небольших помещений, и при соединении участков каналов, труб и коробов расположенных отнесенных друг от друга на некоторое расстояние. Основные материалы для изготовления воздуховодов металл и пластик.
Воздуховоды, короба и трубы для вентиляции пластиковые и ПВХ: достоинства и недостатки
В последнее время пластиковая вентиляция пользуется все большей популярностью, благодаря своим достоинствам. Пластиковые воздуховоды легкие, недорогие, лучше поглощают звук, не подвержены воздействию влаги и агрессивных веществ. Установка и обслуживание пластиковых каналов менее трудоемкая по сравнению со стальными воздуховодами.
Для прокладки прямых участков большой длины в основном применяются пластиковые прямоугольные воздуховоды для вентиляции. При сложной конфигурации системы используются гибкие пластиковые элементы. Наиболее распространенные пластики для изготовления коробов и труб – это поливинилхлорид (ПВХ) и полипропилен (ПП). Эти материалы имеют достаточную прочность и при этом легко монтируются.
Форма коробов для вентиляции пластиковых может быть прямой, либо иметь сложную конфигурацию. Благодаря технологичности синтетических материалов пластиковым элементам нетрудно придать даже очень сложную форму. Но при всех преимуществах у пластмассы имеется серьезный недостаток – низкая огнестойкость. Конечно, для вентиляции применяют пластики с добавками, препятствующими распространению огня. В частности при нагреве ПВХ выделяется хлор, который вытесняет кислород и останавливает процесс горения.
Но согласно существующим пожарным нормам пластиковые воздуховоды используются для помещений, объединенных в одну противопожарную зону. Как правило, речь идет о местной вентиляции. Категорически запрещена прокладка пластиковых коробов и труб для прокладки в пожароопасных зонах.
Диффузоры, воздуховоды и трубы для вентиляции оцинкованные: чем хороша оцинковка?
Воздуховоды для вентиляции оцинкованные, не распространяют огонь, и поэтому используются и для промышленных, и для жилых зданий. Однако их эксплуатационные характеристики уступают системам собранных из пластиковых элементов. Но требования безопасности являются приоритетными и поэтому, несмотря на более высокую стоимость, увеличения веса конструкции и трудоемкости работ большую часть вентиляционных систем делают из оцинкованной стали.
Один из основных недостатков элементов из оцинковки – повышенное сопротивление, препятствующее движению воздушного потока. Это требует использования более мощных вентиляторов, а так же элементов, регулирующих скорость воздушного потока – диффузоров и конфузоров. Диффузоры – это элементы вентиляционных каналов, где малое сечение изменяется на большее. Такое изменение сечения приводит к уменьшению давления и, как следствие к уменьшению скорости потока воздуха. В конфузорах происходит обратный процесс – воздух, перемещаясь по сужающемуся каналу, увеличивает скорость за счет увеличения давления.
Из стали изготавливают и другие элементы системы, например, вытяжную трубу для вентиляции, выходящую на кровлю. Использование для этого оцинкованного металла оправдано его высокой прочностью, прежде всего, для противостояния ветровым нагрузкам, а так же устойчивостью к негативному воздействию атмосферных осадков.
Гофра для вентиляции: гибкие гофрированные трубы и воздуховоды из пластика и металла
Практически во всех системах воздухообмена применяются гибкие вставки для вентиляции. Их использование значительно упрощает монтаж, снижает стоимость изготовления элементов сложной конфигурации. Гибкие элементы позволяют соединить близкорасположенные участки, находящиеся на разных уровнях. Это особенно важно в стесненных условиях, когда нет возможности установить обычные переходные элементы с жестким каркасом.
Наиболее распространенным типом гибкой вставки являются гофрированные трубы для вентиляции. Гофрированная поверхность позволяет изогнуть элемент под любым углом и придать ему нужную форму, не опасаясь за возникновение деформаций. Кроме того, такие элементы хорошо поглощают звуки, что позволяет уменьшить общий уровень шума.
Как и другие элементы системы, гофротруба для вентиляции изготавливается из металла или пластика. Они имеют те же достоинства и недостатки, что и элементы с жестким каркасом, изготовленные из тех же материалов. По сравнению с жесткими элементами конструкций гибкие вставки имеют меньшую прочность и быстрее выходят из строя, поэтому их монтируют таким образом, чтобы иметь к ним свободный доступ и возможность быстро произвести замену.
toolbuild.ru
видео-инструкция по монтажу своими руками, особенности пластиковых, прямоугольных изделий, изготовление, размеры, цена, фото
Довольно часто жильцы квартир в погоне за увеличением свободного пространства на кухне или в санузле соглашаются на «усовершенствование» вентиляционной системы. Как правило, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем становится причиной серьезных проблем. Чтобы не допустить этого, имеет смысл подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.
Вентиляционный короб установлен снаружи
Принцип работы и назначение
В разрезе в любом вентиляционном коробе видно 3 канала, при этом один из них имеет намного большую площадь, чем 2 остальных.
Каждый из них играет свою роль:
- малые каналы (их еще называют каналами-спутниками, диаметр таких воздуховодов в типовых домах не превышает 15 см) используются для отвода воздуха из санузла и кухни;
- большой канал – общий воздуховод, в котором смешивается воздух, отведенный из разных квартир.
Размеры вентиляционных коробов, в жилых домах, в принципе, сравнимы – в общем случае в него должен поместиться большой воздуховод (примерно 30х60 см) и 2 канала-спутника (каждый 15х15 см).
Вид изнутри
Работает он по такой схеме:
- воздух через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
- в общую шахту воздух попадает не сразу, перед этим он проходит по вертикали примерно 3м. Для подачи воздуха из комнаты в канал-спутник может использоваться прямоугольный пластиковый вентиляционный короб;
- в шахте воздух смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.
Сечение короба: 1 – основной канал; 2 – каналы-спутники
Обратите внимание!
В квартире находится основная часть каналов-спутников нижележащего жилья.
Так что удаление или нарушение геометрии ударит в первую очередь по соседям снизу, а уже они доставят немало неприятностей лично вам.
Подробнее о конструкции
Довольно часто короб для вентиляции на кухне или в санузле занимает приличную площадь. Учитывая вечный дефицит свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба или уменьшают его размер.
Если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной вероятностью незадачливых архитекторов обяжут восстановить разрушенную конструкцию. (См. также статью Вытяжная вентиляция дома: особенности.)

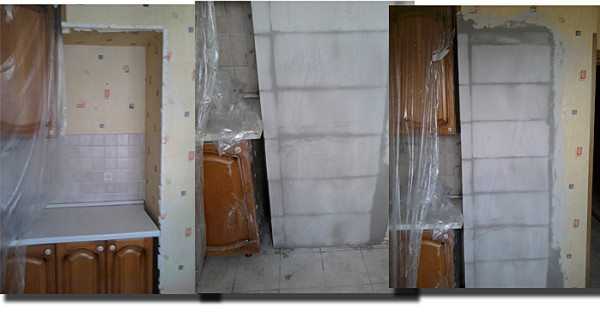

На фото- часть конструкции сначала максимально сузили, а потом восстановили
Обратите внимание!
Несмотря на то, что сам короб находится в квартире, он не является собственностью жильцов.
Так что самовольное его изменение противозаконно.
Чем грозит демонтаж или сужение части короба
Множество так называемых специалистов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот только они забывают добавить, что в результате такой «модернизации» пострадают соседи снизу.
Чаще всего при этом просто вырезается часть короба. Цена такой услуги сравнительно невелика, к тому же за счет удаления часть конструкции резко увеличивается свободная площадь. Заплатить за это придется нижележащим квартирам, именно у них из-за этого в комнаты начнет проникать неприятный запах.
Последствия «модернизации»
Дело в том, что при таком способе модернизации короба резко сужаются размеры крупного вентиляционного канала и обрезается часть каналов-спутников. В итоге, если раньше воздух по каналам-спутникам спокойно попадал в вентиляционную шахту, то теперь он на выходе упирается в перегородку.
К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что также не улучшает вентиляцию. В итоге труба просто физически не может работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить ситуацию может только восстановление геометрии конструкции, к счастью эти работы можно выполнить своими руками.
Руководство по восстановлению
Основная задача – получить по окончанию работ изначальные размеры венткороба (до его модификации).
Инструкция по выполнению работ выглядит так:
- удаляет отделочный материал с оставшихся частей конструкции;
- нужно обнажить внутреннее пространство. Для этого придется удалить часть стенок и оба перекрытия;
Удаляются стенки и перекрытия
- в зависимости от того, какой материал использовался для строительства короба, выбирается материал для его отстройки;
Обратите внимание!

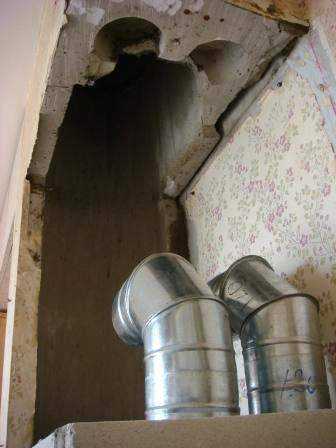

Перед тем, как заниматься стенками, нужно восстановить обрезанную часть каналов-спутников, идущих из нижележащей квартиры.
Для этого можно использовать пластиковые или металлические воздуховоды.
- восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого чаще всего используются пеноблоки или плиты из гипса – стенки не будут подвергаться сильным нагрузкам, а вот отличная обрабатываемость только ускорит ремонт;
Восстановление стенок
- после того, как геометрия короба восстановлена, останется только проверить его работу (у соседей снизу должна наладиться вентиляция) и заново отделать стенки.
Короб стал таким же, как и до неудачного ремонта
Обратите внимание!
Для внутренней перегородки не рекомендуется использовать тонкий листовой металл, фанеру и т. д.
В будущем это может стать причиной проблем с шумом, а исправить этот недостаток можно будет только при демонтаже стенок короба.
В некоторых случаях может понадобиться изготовление коробов для вентиляции что называется «с нуля», когда он был снесен полностью. Порядок выполнения работ остается прежним, только объем немного увеличивается.
Пластиковые и металлические короба
Довольно часто встречаются упоминания о пластиковых и металлических коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции обычно понимают участок воздуховода от вытяжки до вентиляционного отверстия в стене. Также такие конструкции могут применяться для того, чтобы скрыть неприглядный фрагмент трубы, например, на участке между кухонной вытяжкой и потолком.
Пластиковые и металлические короба для вентиляции хороши, в первую очередь, внешним видом. Как правило, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами могут стать украшением интерьера.
За металлическим коробом скрыта вентиляционная труба
Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с точки зрения аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.
Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но чаще всего используются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При дальнейшем уменьшении сечения его продуктивность будет слишком маленькой.
Пластиковый короб спрятан за листами гипсокартона
Обратите внимание!
Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не случайно.
Довольно часто их маскируют за перегородкой из гипсокартона, поэтому и высота сечения не превышает 60 мм.
Избавляемся от шума
Причин шума может быть несколько:
- неудачная переделка короба;
- использование вентиляторов;
- если использован гофрированный трубопровод, то его могли недостаточно сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздух сильно шумит, соприкасаясь с ней.
В любом из перечисленных случае понадобится шумоизоляция вентиляционного короба.
Способов борьбы с шумом также можно выделить несколько:
- покрыть короб слоем шумоизоляции. Такой материал может быть самоклеющимся, в таком случае достаточно просто приклеить его по всей поверхности короба;

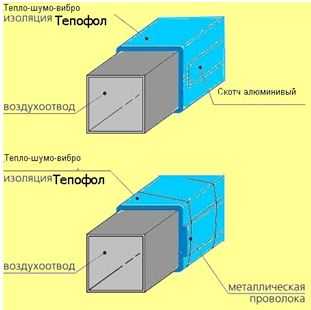

Схематическое изображение наружной шумоизоляции
Обратите внимание!
Есть вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае велика вероятность отсыревания материала и развития грибка на нем.
- если основной источник шума – вентилятор, то можно переустановить его с использованием антивибрационных гибких вставок. Или просто заменить на менее шумный, также за самим вентилятором может устанавливаться специальная установка для борьбы с шумом;
- может использоваться пластинчатый глушитель;
На фото – пластинчатый глушитель
- жесткие воздуховоды можно заменить гибкими, трение воздуха о их стенки существенно уменьшится, а значит и проблема шума исчезнет.
В завершение
Вентиляция – довольно хрупкая система и очень легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – именно неграмотная работа с этим элементов системы чаще всего приводит к неприятным последствиям.
Для того, чтобы этого избежать достаточно просто придерживаться предложенных в статье рекомендаций.На видео в этой статье поэтапно показан процесс восстановления вентиляционного короба.
gidroguru.com
короба, трубы, воздуховоды и их изготовление
Содержание статьи:
Воздуховоды и короба из оцинкованной стали
Воздуховоды и короба – это важнейшие части вентиляции. Они производятся гибкими, полужесткими или жесткими. В жилищном и промышленном строительстве применяются, как правило, жесткие воздуховоды. Причем чаще других используются оцинкованные трубы для вентиляции.
Популярность их объясняется удобством в обработке: их легко монтировать, из оцинкованной стали можно сконструировать любые формы воздуховодов. Оцинковка предупреждает коррозию.
Элементы вентиляции из оцинковки
Причем даже на срезах цинк, взаимодействуя со сталью, создает пленку, предупреждающую коррозию стали.
При производстве коробов из оцинкованной стали и воздуховодов используется вальцовка или сваривание кромок. Первый метод достаточно широко применяется при работе с листами толщиной до 1,4 мм. Хотя соединения не герметичны, а для выполнения замка идет лишний материал. Сварные конструкции производить сложнее и дольше, но они более качественны. Цена оцинкованных труб для вентиляции зависит, в том числе и от того, какой метод крепления был использован.
Плюсы оцинкованных труб для вентиляции:
- Долго не ржавеют;
- Не разрушаются солнечными лучами;
- Выдерживают мороз и сильное нагревание;
- Не разрушаются едкими газами;
- Легко устанавливаются;
- Гигиеничны;
- Подходят для любых типов вентиляции из оцинкованной стали.
Вместе с коробами для вентиляции оцинкованными приобретаются и запчасти для крепежа: переходники, тройники, уголки, отводы.
Формы воздуховодов из оцинкованной стали
Современная промышленность поставляет оцинкованные воздуховоды для вентиляции круглого, прямоугольного и квадратного сечения. Легче всего устанавливаются круглые. Их же проще и очищать в последующем.
Плюсы оцинкованных воздуховодов для вентиляции круглого сечения:
- Снижают сопротивление воздушной струе;
- Снижают протечки воздуха в вентиляции, так как все крепления герметичны;
- Требуется меньше изоляционного материала, так как внешнее сечение в любом случае меньше, чем у квадратной трубы;
- За счет ниппельного крепления уменьшаются затраты на установку;
- Меньше весят;
- Цена оцинкованных труб для вентиляции ниже, чем из нержавеющей стали.
Монтаж воздуховодов из оцинкованной стали
Короба для вентиляции оцинкованные и воздуховоды монтируют к потолку или стене. Наиболее простой метод – это хомуты и полосы из металла. Однако у этого способа есть значимый минус – трубы могут «болтаться» при прохождении воздуха на большой скорости, вибрирующие воздуховоды гудят.
Более распространенный и сложный способ – сооружение трассы из консолей. Подобный метод применяется при прокладке вентиляции из оцинкованной стали с трубами больших диаметров.
