Металлические короба под вытяжку – технические характеристики и дизайнерские идеи

Содержание

Вентиляционные короба для вытяжки на кухне

Содержание статьи:

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

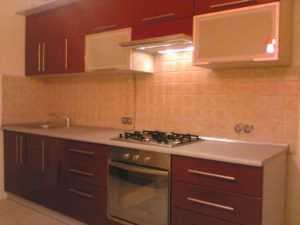

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

  • ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
  • глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
  • высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Фасад

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

  • В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
  • Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
  • Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
  • Крепление дверей производится после того, как будет готова вся конструкция.

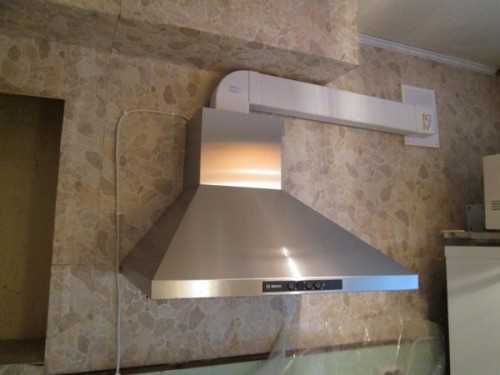

Пластиковые короба

Пластиковый короб

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

  • 110*105 мм, 120*60.мм, 204*60 мм — сечение;
  • 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

strojdvor.ru

Выбираем короб для кухонной вытяжки

Кухонная вытяжка давно стала для нас привычным и очень полезным дополнением к домашней технике. Это изобретение позволило избавиться от проблемы постоянного присутствия в воздухе дома запаха готовящейся пищи, жира, копоти, дыма, излишней влаги и углекислого газа. Иными словами, устройство помогает нам защищать собственное здоровье, а также сохранять мебель, обои и кухонные шторы в порядке.

Однако от вытяжки на кухне до вентиляционного отверстия часто достаточно большое расстояние. А длинная «гофра» — не самое эстетичное зрелище. Да и сам прибор иногда хочется спрятать, не говоря уже о его отдельных элементах – воздуховоде, вентиляторе, электропроводах. К счастью, производителями техники предлагается отличное решение: короб для вытяжки на кухне не только скроет все, что нам нужно, но и прекрасно дополнит дизайн помещения. Главное – правильно его подобрать. О том, как выбрать короб для своей вытяжки, как сделать его самому и какие они вообще бывают, читайте в нашей сегодняшней статье.

Немного о видах вытяжек

Для начала разберемся, какие виды вытяжных агрегатов имеются в продаже – поскольку конструкция коробов прямо зависит от вида самих приборов. По способу установки различают:

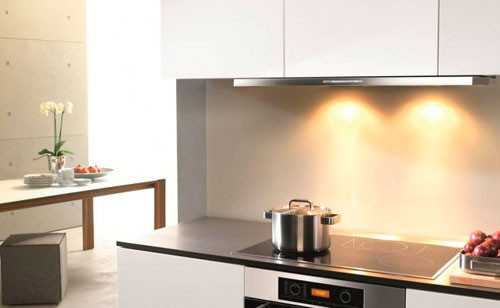

встраиваемые компактные вытяжные устройства – те, у которых снаружи видны лишь некоторые элементы (панель), остальные же скрыты в декоративный короб для вытяжки;

открытые – те, у которых все элементы видны, включая вентиляционные каналы и корпус. Дизайнерам приходится прилагать немало усилий, чтобы сделать их эстетичными внешне, а потому цена их на порядок выше.

Множество форм.

  • угловые вытяжные устройства — подходят для плит треугольной формы, встроенных в угол гарнитура;

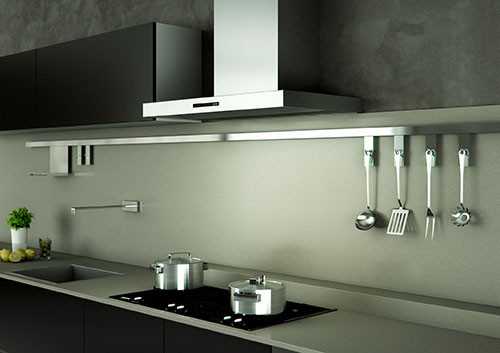

  • настенные – монтаж производится на стену над плитой;

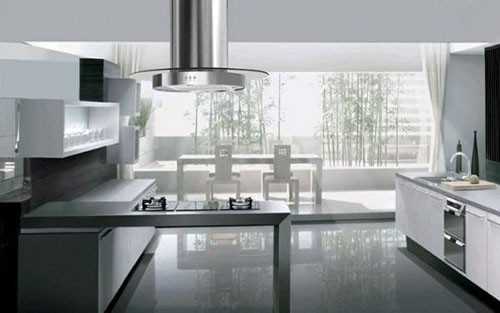

  • островные – крепятся к потолку, не соприкасаются со стенами. Установка такой вытяжки характерна для просторных кухонь островного же типа, со столешницей и плитой посередине помещения;

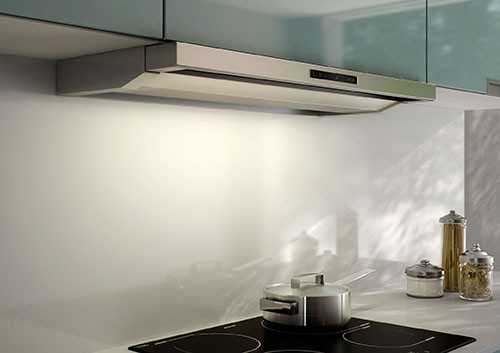

  • встраиваемые – самые компактные, но достаточно мощные устройства. Они удобны, когда кухня имеет небольшие размеры.

Некоторые виды вытяжных механизмов не оснащаются выходами в вентиляционные каналы, поскольку в них интегрируются разнообразные сменные фильтры. Соответственно, не приходится думать, как спрятать коммуникации. Вентиляционные короба требуются в основном для настенных и встраиваемых моделей, оборудованных вентиляционными выходами, к которым нужно подсоединять «гофру». Причем короб под вытяжку на кухне может выступать и в качестве несущего элемента всей конструкции, а не только прятать коммуникации.

Выбираем материал

Для изготовления современных коробов используют:

  • гипсокартон
  • дерево
  • МДФ (ДСП)
  • пластик
  • металл

Гипсокартон.

Сделать вытяжку на кухне из гипсокартона довольно просто самостоятельно, и обойдется она дешевле всех остальных конструкций. Но стоит учитывать, что таким образом можно делать только сам корпус, не воздуховод – для этой цели гипсокартон не подходит.

У этого материала есть несколько достоинств:

Размеры и форму вы выбираете сами – есть возможность сконструировать прямоугольные, квадратные или даже многоярусные короба для вытяжки своими руками.
Небольшие финансовые затраты – даже при большом расстоянии от вытяжки до вентиляции конструкция обойдется дешевле, чем из других материалов.
Эстетичность – отделку можно выполнить любую, что существенно упрощает задачу соблюдения общего дизайна.
Достаточно высокая прочность

.
Простота работы даже без привлечения специалистов.

Дерево.

Деревянные короба – скорее декоративные, поскольку они выступают в качестве одного из элементов кухонного гарнитура. А точнее – отдельным шкафчиком. Но кроме эстетической такие устройства выполняют и практическую задачу: например, в них делают дополнительные полочки для кухонной утвари. Конечно, натуральная древесина – материал недешевый, поэтому предстоят расходы.

МДФ.

Удобный для самостоятельного изготовления короба для вытяжки на кухне материал, тем более что у него есть целый ряд плюсов:

  • достаточно высокая прочность со стабильным показателем, независимо от производителя;
  • влагостойкость;
  • гладкая поверхность, не требующая дополнительной шлифовки, на которую идеально ложится любой отделочный материал;
  • легок в обработке, легко режется, не крошась.

ДСП по своим характеристикам уступает МДФ, но стоит дешевле. Влагостойкостью обладают только ламинированные ДСП – это стоит учитывать при выборе.

Пластик.

Пластиковые короба выпускаются самых разных форм и размеров – прямоугольные, квадратные и даже круглые. Сечение и форма выбираются на основе мощности вытяжного агрегата и формы вентиляционного отверстия. Так, плоские прямоугольные пластмассовые изделия, которые легко спрятать за шкафом, не подойдут для мощной техники. Зато пластиковый короб:

  • Устойчив к влаге, достаточно легко чистится и моется, не накапливает конденсат.
  • Выглядит эстетично, может окрашиваться под цвет мебели или стены.
  • Недорого стоит.
  • Снижает уровень шума от работающего механизма вытяжки.
  • Его просто устанавливать.

Металл.

Металлические изделия реже всего используются в быту – в первую очередь из-за высокой стоимости и специфического вида, не вписывающегося в большинство кухонь. Они могут изготавливаться из нержавеющей стали, алюминия или тонколистовой стали с покрытием. С помощью прямоугольной или квадратной конструкции легко скрыть воздуховод телескопической вытяжки. Металлический блеск такого устройства подходит только для современных стилей интерьера – лофт, хай-тек или техно.

Достоинства коробов из нержавейки, алюминия или стали:

  • Высочайшая стойкость к любым химическим воздействиям.
  • Прочность и долговечность.
  • Влагостойкость.

Минус таких коробов  – шумность, как известно, металл способен усиливать звуки, тем более, если внутри него установлена «гофра» также из металла. Большой вес, что предполагает особые, прочные и надежные крепления. Самостоятельно изготовить металлическую конструкцию достаточно сложно. Металлические листы нуждаются в постоянной очистке, иначе теряют свою эстетичность – капли жира, отпечатки пальцев или потеки влаги на глянце видны очень хорошо. Да и цена на них довольно высока.

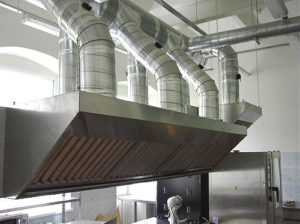

Сегодня вентиляционный короб из металла можно увидеть в основном на кухне ресторана или в промышленном здании.

Самым распространенным типом в квартирах и домах можно считать пластиковый короб.

Монтаж: некоторые нюансы

Если вы решили установить пластиковый короб для вытяжки, то должны знать, что на полках магазинов вы можете найти разные по сечению (110х105 мм, 120х60 мм, 204х60 мм) и по длине (0,5 м, 1 м, 1,5 м, 2 м или 2,5 м) каналы, разнообразные дополнительные элементы – переходники, тройники, держатели, решетки, колена. Лучше покупать элементы одного производителя – так они точно будут подходить друг к другу. Вне зависимости от избранного вами материала, сначала необходимо сделать расчеты на основании дизайн-проекта. Крепеж ставится через каждый метр конструкции, все стыки промазываются герметиком. Монтаж производят по направлению к раструбу.

Многие производители к своим вытяжкам предлагают готовые короба. Иначе такое устройство называется кожух. Оно идеально сочетается с самим агрегатом – как по цвету, так и по материалу, и входит в комплект. Чаще всего кожух — это металлическое изделие, и оно не подходит для помещений, где от плиты до вентиляционного отверстия большое расстояние.

Гипсокартонный короб для кухонной вытяжки «кроится по замерам, и устанавливается на предварительно зафиксированный металлопрофиль. Швы между гипсокартоном заделываются шпаклевкой, конструкция грунтуется и отделывается. Не забудьте предусмотреть специальный люк напротив входа гофры в вентиляцию – для прочистки, если это потребуется.



Вытяжной металлический короб для вытяжки собирается из заготовок с помощью сварки или же специального клея по металлу. К стене его лучше крепить саморезами (дюбелями), поэтому предварительно на задней стенке проделайте отверстия.

Из МДФ или ДСП изготавливается навесной шкафчик, который отделывается в тон основному гарнитуру мебели. Внутри прячется гофра, а также пристраиваются полочки.

Какой  бы короб для вентиляции вы не выбрали, главное, чтобы он защищал вас и вашу квартиру от вредных последствий готовки на кухонной плите.





ventazbuka.ru

Декоративный короб для кухонной вытяжки: особенности конструкции и критерии выбора

Наличие вытяжки на кухне гарантирует чистоту воздуха во всех комнатах квартиры или дома, поэтому современные хозяйки не отказываются от такого достижения научно-технического прогресса. Но радость обладания устройством омрачается непривлекательным внешним видом и шумом, создаваемым вентиляторами. Решение проблемы — декоративный короб для кухонной вытяжки, которым можно оформить вентиляционную систему встроенного типа.

Как вытяжки разного типа вписываются в кухонное пространство?

Вентиляционные устройства для кухни бывают двух типов: наружные и встроенные. Первые появились относительно давно, вместе с удобством они привнесли в жизнь хозяев массу проблем: внешне малопривлекательные «штуковины» портили впечатление о помещениях, работали шумно, и за ними трудно было ухаживать.

Купольный белый короб с деревянной отделкой для вытяжки

Современные модификации устройств этого типа отличаются гармоничным дизайном, но стоят дорого (труд команды конструкторов и дизайнеров требует достойной оплаты). Наиболее распространены вытяжки второго типа – встроенные (классические и телескопические). Они дешевле и компактнее своих «прародителей», но нуждаются в маскировке.

Лучший способ вписать вентиляционное оборудование в окружающие пространство – это заказать кухонный гарнитур вместе с модулем для вытяжки. В этом случае вытяжной короб для кухни представляет собой навесной шкаф (изначально пустой внутри) с фасадом, идентичным фасадам всех элементов комплекта мебели. Он может иметь одну дверцу, открывающуюся вверх, или располагать двумя распашными створками. Такой шкафчик выполняет сразу следующие функции:

  • Скрывает неприглядные подробности вытяжной конструкции;
  • Придает целостность интерьеру за счет полного соответствия остальной мебели; Снижает уровень шума от работы вентиляторов;
  • Облегчает уборку гладкие поверхности содержать в чистоте проще, чем сложную конфигурацию кухонной техники или многочисленные складочки гофры;
  • Позволяет хранить разную утварь, если в корпус короба входит разделительная перегородка с полочками;
  • Служит опорной конструкцией для вентиляционного устройства.

Прячем вытяжку в деревянный короб

Короб для вытяжки на кухню можно изготовить самостоятельно. Для этого нужно определиться с размерами и формой шкафа, которые определяются в соответствии с габаритами и конфигурацией вытяжки. По последнему критерию вытяжные приборы бывают следующих видов: настенные, угловые, островные. Заказывая кухонный гарнитур, также необходимо учесть этот момент. Нужно заблаговременно определиться с моделью вентиляционной конструкции и сообщить ее параметры изготовителям мебели.

Как определить размеры вытяжного шкафа?

Все модели вентиляционных устройств, как правило, имеют стандартные линейные параметры, соответственно, короб под вытяжку на кухне должен иметь следующие размеры:

Размеры вытяжки

  • Ширина конструкции не превышает 60 сантиметров, чаще она равна 50 сантиметрам;
  • Глубина – не менее 30 (28) сантиметров (такое расстояние от стены необходимо для размещения гофры и функциональных узлов устройства). Если запланировано хранение утвари, этот параметр увеличивается в соответствии с размерами располагаемых предметов. Глубина верхнего горизонта в этом случае равна: глубина шкафов гарнитура минус 30 сантиметров. Задняя стенка вытяжного шкафа скрывает гофру и прочие элементы вытяжки;
  • Высота подбирается с учетом правил эксплуатации кухонных приборов. Нижний горизонт конструкции располагается над плитой на расстоянии 65-75 сантиметров (для электрических печек) или 75-85 сантиметров (для газовых плит).

Короб, встраиваемый в кухонный гарнитур, должен иметь высоту и глубину такую же, как и все навесные шкафчики комплекта мебели. Самостоятельный короб под вытяжку на кухне может иметь форму усеченного конуса или пирамиды, а не обязательно классическую прямоугольную конфигурацию. Это удобно, когда не хочется скрадывать пространство небольшого помещения, или продиктовано дизайнерской концепцией интерьера кухни.

Как замаскировать телескопическую вытяжку?

Отдельных слов достойно оформление выдвижного вентиляционного устройства. Часто материалом изготовления такой конструкции служит металл, что позволяет ей гармонично вписаться в современный дизайн кухни. Короб может быть окрашен специальной полимерной краской.

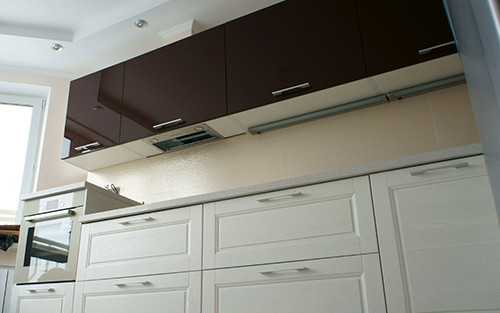

Маскировка вытяжки за дверцами

Если на кухне стоит мойка, холодильник или плита из нержавейки, то в таком помещении неокрашенный короб из аналогичного материала будет смотреться отлично. Выдвижная конструкция соответствует последним тенденциям в мире кухонного дизайна. Кроме того, такая модификация обеспечивает увеличенный объем забора воздуха.

Тело классической встраиваемой вытяжки крепится к нижней части декоративного шкафа, а внутри короба для телескопической вытяжки скрывается часть тела вентиляционного прибора. Поэтому сборка такого короба осуществляется в другом порядке.

Сначала монтируются верхний горизонт и боковые части конструкции, затем собранный модуль крепится на вытяжку. Нижний горизонт (с предварительно проделанным отверстием для гофры) монтируется уже на месте окончательного расположения прибора и короба, фиксируется по бокам саморезами в местах расположения встроенной части техники.

Нюансы применения различных материалов для изготовления вытяжного короба

Если во время изготовления кухонного гарнитура не был предусмотрен модуль для расположения вытяжки, его можно сделать из разнообразных материалов, обладающих своими достоинствами и недостатками для этой цели.

Деревянный короб для вытяжки

Пластик

Этот материал очень удобен в процессе изготовления и эксплуатации. Но из него нежелательно изготавливать несущую конструкцию по причине недостаточной прочности. Зато в качестве отделочного варианта пластик удобен. За виниловой поверхностью легко ухаживать. Такой короб идеально сочетается с полимерными воздуховодами.

Дерево

Экологически чистый материал позволяет скрыть технику, своим видом не вписывающуюся в уютный дизайн кухонь, выполненных в деревенском стиле: кантри, прованс, шале.

Монтаж короба из гипсокартона

Гипсокартон

Часто применяемый материал. С его помощью можно замаскировать всю гофрированный воздуховод. Гипсокартон отличается невысокой стоимостью и простотой сборкой монтажа, надежностью и возможностью нескольких вариантов отделки. Поверхность такого короба (в зависимости от его расположения) оформляют пластиковыми панелями, оклеивают обоями, покрывают декоративной штукатуркой, закрывают кафельной плиткой. Последнее имеет смысл, если кафель на кухне занимает много места.

Металл

Прочный и долговечный материал позволяет пользоваться вытяжкой без проблем долгие годы. Короб для кухонной вытяжки, выполненный из нержавейки, не тускнеет и не деформируется, за ним несложно ухаживать, подобрав подходящие чистящие средства.

kuhnyagid.ru

Короб из гипсокартона на кухне под вытяжку своими руками

Современные кухни проектируют таким образом, чтобы вход в вентиляционную шахту был на минимальном расстоянии от места, где будет находиться вытяжка. Но при обустройстве помещений старой планировки расстояние бывает значительным, и тогда спрятать трубу проблематично.

Готовые шкафы могут просто не вписаться в общий интерьер кухни, а вот вытяжка из гипсокартона – вариант, который подойдет под любой стиль. Ее можно по-разному оформить. Форма и размер короба зависят от типа вытяжки.

Виды вытяжных систем

Устройства различаются по принципу работы, способу крепления и форме.

По принципу работы вытяжки делят на:

  • Активные, со встроенным мотором или вентилятором.
  • Пассивные, работающие только за счет хорошей тяги.

Есть два способа крепления для вытяжки на кухне:

  •  Открытый – когда вся конструкция на виду. Этот вариант смотрится эстетично благодаря разработкам дизайнеров. Но и цена такой вытяжки выше.

  • Встраиваемый – когда от глаз скрыты все элементы, кроме фасада.

Различают 4 формы вытяжек :

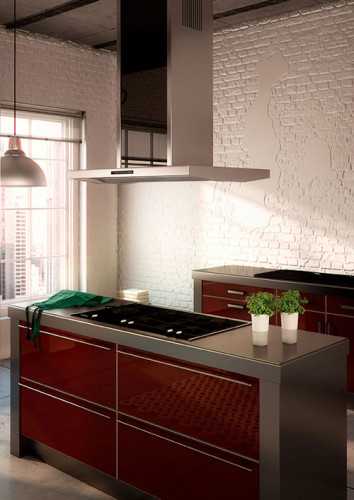

  • Островная – крепится только к потолку. Часто применяется на кухнях с рабочей зоной островного типа.
  • Настенная – крепится к стене.
  • Встраиваемая – отлично подходит для небольших помещений. Воздуховоды тут отсутствуют, крепится изделие к стене или коробу.
  • Угловая – по сути, настенная кухонная вытяжка. Предназначена для случаев, когда печь находится в углу.

Достоинства короба из гипсокартона

Короб под вытяжку на кухне может быть изготовлен из гипсокартона, металла, пластика, МДФ (ДСП). Каждый из этих материалов имеет свои достоинства и недостатки. Пластиковые короба не уступают по функциональности и долговечности металлическим, при этом стоят на порядок дешевле.

Гипсокартонный короб для вытяжки также имеет преимущества:

  • Невысокая стоимость. Причем сэкономить можно не только на материалах, но и на монтаже, т. к. короб из ГКЛ можно соорудить своими руками;
  • Разнообразие форм и размеров.
  • Большой выбор вариантов отделки.
  • Долговечность. Изделие прослужит до следующего капитального ремонта.

Выбор типа короба и подготовка схемы

Перед тем, как приступить к установке вытяжки своими руками, следует продумать, будет видна вытяжка или короб из гипсокартона спрячет встраиваемый агрегат.

Несмотря на относительную простоту монтажных работ, без тщательно проработанного чертежа не стоит браться за дело.

Для начала следует в масштабе начертить периметр комнаты. Затем измерить место, отведенное для вытяжки и отметить его на схеме. Также нужно отразить на бумаге габаритные размеры будущего гипсокартонного короба и указать размеры отдельных элементов, ниш.

Внимание! Чтобы вибрации в трубах не передавались коробу, а также для увеличения срока службы, короб на потолке нужно спроектировать таким образом, чтобы между трубами и гипсокартоном был 5 см зазор.

Если отверстие вентиляции находится на расстоянии от плиты, необходимо просчитать и размеры короба для воздуховода. Те, кто планирует обшивать стены на кухне гипсокартонном, может спрятать воздуховод с помощью многоуровневого подвесного потолка.

Что понадобится для монтажа

Материалы:

  • листы гипсокартона толщиной 12,5 мм;
  • металлические потолочные профили 27×60 мм;
  • направляющий профиль 28×27 мм;
  • крепеж;
  • грунтовка;
  • шпаклевка;
  • раствор для предотвращения появления плесени.

Листы гипсокартона, предназначенные для эксплуатации на кухне, должны быть влагостойкими, ведь на трубе возможно появление конденсата .

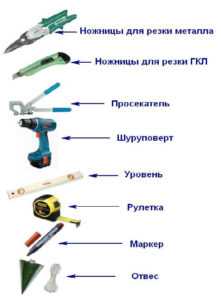

Инструменты :

  • рулетка;
  • строительный уровень;
  • карандаш;
  • ножницы по металлу;
  • нож для раскройки листов;
  • шуруповерт;
  • перфоратор;
  • кисти и шпателя.

Вместо ножниц по металлу можно использовать болгарку, но тогда придется соединять профили пол прямым углом. А ножницы дают возможность надрезать металл и согнуть его.

Подготовка к монтажу

Перед тем как приступить к основным работам, нужно освободить пространство где будет проводиться работа, удалить с поверхностей стены и потолка ненужный крепеж, старое покрытие. Затем следует прогрунтовать стены и потолок. Далее делается разметка под каркас. Исходить нужно из того, где будет находиться труба. Как правило, она поднимается вертикально вверх и проходит горизонтально под потолком.

Порядок разметки такой :

  • От нижней точки потолка отмеряется нужное расстояние и отмечается на стене. Горизонтальная линия, обозначающая нижнюю границу короба, чертится с помощью уровня.
  • От верхней части стены отступается расстояние, делается метка и проводится горизонтальная линия через весь потолок.
  • Из двух крайних точек на стене и потолке проводится еще две линии, перпендикулярные друг другу. Лучше для этого воспользоваться отвесом и уровнем. На другом крае поступают аналогично. В итоге должны образоваться очертания будущего короба.

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

  • Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
  • Аналогично крепим направляющие на потолке.
  • Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
  • Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
  • Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.
  • Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
  • Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
  • Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
  • Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
  • Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
  • Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере.

Видео

stroitelstvo.guru

фото декоративного вентиляционного короба (из гипсокартона, пластиковый, нержавейки) + видео » Интер-ер.ру

Красивая комната не терпит, когда различные коммуникации мозолят глаза. Никому не нравятся провода, трубы, некрасивые радиаторы на виду. По той же причине любой опрятный дизайн кухни подразумевает скрытие вытяжки и воздуховода. Сделать это не всегда просто, поскольку плита часто расположена на определённом расстоянии от вентиляционной системы. В таком случае используется декоративный воздуховод в виде короба. Он, как правило, бывает пластиковым, выполненным из гипсокартона или нержавейки. Рекомендации специалистов, фото и видео помогут разобраться с самостоятельной сборкой и монтажом короба.

Нюансы использования вытяжки

Устройство решает в доме проблемы с копотью, гарью и другими неприятными запахами. Чаще всего таковые появляются при использовании плиты или духовки. Кроме того, система принудительной вентиляции уменьшает жировой налёт на предметах. Она удлиняет срок службы гарнитура и отделки, очищает атмосферу комнаты в целом.

От правильной установки любой вытяжки зависит ваш комфорт и даже здоровье. Плоскую модель можно размещать непосредственно на стене или крепить к мебели. Во втором случае нужно дополнительно позаботиться об отверстии для воздуховода в шкафчике, где будет установлено устройство. Одно из двух отверстий такой конструкции закрывается специальной крышкой.

Если вы взялись за капитальный ремонт кухни и плита ещё не установлена, то учтите следующие нюансы:

Вытяжку необходимо устанавливать на правильной высоте

  1. Духовка и плита должны быть как можно ближе к вентиляции. Ставить их у противоположной стены – самый неудачный вариант. Длинная изогнутая труба воздуховода будет работать низкоэффективно и шумно при выведении грязного воздуха из помещения.
  2. Обычно электровытяжки имеют короткий шнур, поэтому заранее позаботьтесь о подключении к сети с помощью дополнительной розетки или переноски.
  3. Лучший вариант – скрыть трубу в шкафчик прямо над плитой.

Виды конструкции короба для вытяжки

В первую очередь они зависят от типа самой вытяжки. В подключении к вентиляционному отверстию нуждаются лишь приборы, которые функционируют по отводящему принципу. Они бывают:

  1. Открытыми. Обычно прилагаются в комплекте с воздуховодом. Панель и решётка находятся на виду или скрываются за имитацией каминной трубы. Декоративная часть может быть немаленькой в размерах, поэтому больше подходит для просторных помещений. Популярные стили: классика, минимализм, а также хай-тек, кантри.
    2.Встроенными. Основная часть девайса «прячется» в гарнитуре, а снаружи видна лишь панель. Для части воздуховода, который выходит за границы укрытия, предусмотрен короб. Он может быть выполнен во многих вариантах, соответственно вся система принудительной вентиляции подстраивается практически под любой стиль.

Совет. Стандартная комплектация вытяжки подразумевает наличие гофры или трубы для отвода грязного воздуха. Задача дизайнера – задекорировать её видимые части в стиле кухни. Это можно сделать с помощью как самодельной, так и покупной конструкции.

Пластиковый короб для воздуховода: принцип монтажа

Оптимальным вариантом для использования вентиляции специалисты называют гофрированные трубки и воздуховоды из ПВХ. Нередко вместе с ними используют и пластиковые короба с подходящими параметрами. Для декорирования гофрированной трубы берется специальный короб из ПВХ. Его подбирают в цвет оформления комнаты. Кроме того, туда можно вмонтировать дополнительные локальные светильники.

Пластиковый короб для вентиляции

Короб можно купить или изготовить своими руками. Если сам воздуховод выполнен из ПВХ, то нередко хозяева вообще отказываются от его маскировки, а просто аккуратно прокладывают его к отверстию вентиляции. При желании такую трубу можно покрасить в тон отделки. Кисточка и краска разных оттенков позволят вам даже сделать из трубки миниатюрное произведение искусства, если оно будет сочетаться с дизайном комнаты.

Совет. Производители нередко предлагают готовые комплекты вытяжной трубы или пластикового короба. В этом случае отрезки, уголки, переходники, колена и прочие вспомогательные элементы вы можете собрать в набор, который покроет расстояние от электровытяжки до вентиляции.

К минусам коробов из пластика относят такие особенности:

  • относительно недолговечны и слабо устойчивы к механическим повреждениям;
  • после нескольких лет эксплуатации пластик выгорает на солнце;
  • становятся пористым под воздействием агрессивной кухонной среды (высоких температур и грязи).

Зато пластик довольно прост в уходе, быстро собирается в конструкцию нужной длины и формы и является «тихим» материалом.

Установка металлического короба для воздуховода

Монтаж короба из металла позволяет избежать минусов пластиковых изделий. Как правило, на кухне используют:

Металлический короб для вытяжки

  • черную сталь с декоративно-защитным слоем;
  • алюминий;
  • отполированную нержавеющую сталь.

Нержавейка – более адаптированный и практичный материал. Он радует глаз приятным блеском и не склонен к коррозии. При этом можно не волноваться, что покрытие, как в случае с обычной сталью, отшелушится. Однако блеск непросто поддерживать в условиях кухни. Поэтому чистить вытяжку придётся регулярно.

Совет. Сборку и монтаж металлического короба иногда предлагают компании, которые занимаются продажей вытяжек.

Раньше короб из металла параллельно выполнял функции воздуховода. Теперь внутри него обычно помещается более функциональная гофра. Это позволило немного сгладить недостатки нержавейки в качестве материала:

  • нуждается в точнейших замерах;
  • тяжела и требует тщательного и прочного закрепления на стене;
  • усиливает звук движущегося по воздуховоду потока;
  • легко марается руками;
  • конструкцию с изгибами крайне сложно сделать своими руками.

Монтаж короба для вытяжки из гипсокартона

Этот способ считается бюджетным вариантом маскировки воздуховода. В отличие от металла и пластика, монтаж происходит исключительно индивидуально. В магазине вы купите лишь материалы. Кроме того, из гипсокартона можно сделать только короб. Он имеет исключительно декоративную функцию и для сборки самого воздуховода он не подойдёт.

Совет. Чтобы не разочароваться в выборе этого материала, используйте влагостойкий гипсокартон.

В вашем распоряжении окажутся такие преимущества:

  • широкие возможности для вариаций формы, цвета, отделки;

Монтаж короба из гипсокартона

  • возможность имитации различных предметов, стен, фактуры мебели и встраивания в стиль потолка или гарнитура;
  • дешевизна материала (особенно актуально, если расстояние от вытяжки до вентиляции достаточно велико).

При подключении вытяжки к вентиляции не пренебрегайте санитарными нормами и не нарушайте целостность и работоспособность общедомовой системы. Это небезопасно и чревато проблемами с соседями.

Короб из гипсокартона: видео

inter-er.ru

Вентиляционный короб для вытяжки — Только ремонт своими руками в квартире: фото, видео, инструкции

Короба для кухонной вытяжки: пластиковые, декоративные, металлические и изготовление своими руками

Любое здание необходимо оборудовать вентиляционной системой. Она способствует удалению излишней влажности, углекислого газа и неприятных запахов. Благодаря вентиляционной системе в помещение притекает свежий воздух и создается комфортный микроклимат.

Вентиляция представляет собой конструкцию из несколько элементов, каждый из которых отвечает за определенную функцию. Один из таких элементов — воздуховод. Он передаёт воздух, всасывающийся вентилятором из вытяжки на улицу. В настоящее время существует довольно много разнообразных форм и конструкций вытяжек, однако некоторые модели требуют маскировки внутренних деталей. Функцию маскировки выполняет специальный короб под вытяжку.

Что представляет собой короб?

Оформление вентиляционного короба

Вентиляционный короб под вытяжку на кухне может быть изготовлен из дерева, МДФ, пластика, металла. Самыми популярными конструкциями являются пластиковые, поскольку они отличаются более привлекательным внешним видом, высокой прочностью, устойчивостью к механическим повреждениям и простотой в уходе. Однако для изготовления короба своими руками чаще всего используется МДВ, дерево или металл.

Такая конструкция представляет собой навесной шкаф, выполненный, как правило, из того же материала, что и кухонный гарнитур. Шкаф, расположенный прямо над вытяжкой, скрывает внутри себя вентиляционную трубу и внутренние части вытяжки.

Следует учитывать, что для каждого вида вытяжек изготавливаются разные модели коробов. Так, для встраиваемой классической вытяжки используются короба одинакового стандартного размера, а для встраиваемых телескопических — разные.

Изготовление короба своими руками

Размер короба для вытяжки:

  • ширина стандартной встраиваемой вытяжки составляет 50 или 60 см. Поэтому, если вы изготавливаете короб своими руками, внимательно следите за соблюдением точных размеров: его ширина должна быть ровно 50 или 60 см. При несоответствии размеров качество работы устройства снижается;
  • глубина составляет, как правило, 28 см. Однако, если короб под вытяжку на кухне будет использоваться в качестве шкафа, то глубина может быть увеличена;
  • высота короба будет зависеть от роста хозяйки и расстояния, которое требуют правила техники безопасности — не больше 85 см и не меньше 65 см. Кроме того, высоту конструкции следует подгонять и под размеры кухонной мебели.

Короб с тонированными дверцами

Лицевую часть конструкции можно сделать в виде двух распашных дверей или одной горизонтальной, открывающейся снизу, дверцы. Дизайн фасада может быть самым разнообразным, но не стоит делать стеклянные дверцы, поскольку за ними будет видна внутренняя часть короба. Если же в качества материала для изготовления дверей выбрано стекло, то его лучше всего тонировать.

Фасад шкафа должен быть похож на фасады остальных кухонных шкафов. Следует помнить, что он выполняет декоративную функцию, маскирует все имеющиеся недостатки. Лучше всего приобрести гарнитур на заказ, предварительно сообщив мастерам размеры своей вытяжки. Если вы решили изготовить короб своими руками, то подбирайте такой же по цвету и качеству материал, из которого сделана кухонная мебель.

Материал короба должен быть устойчивым к воздействию бытовых моющих и чистящих средств, поскольку на всех кухонных поверхностях оседает влага и жир.

Изготовление

  • В первую очередь необходимо сделать эскиз будущей конструкции в натуральную величину, а затем по готовому рисунку вырезать заготовки. Чтобы края деталей получились ровными и аккуратными, лучше всего распиливать материал с помощью электрического лобзика. На нижней полке следует сделать отверстие для вентиляционной гофры.
  • Все панели соединяются между собой с помощью саморезов металлических уголков. Чтобы скрепить одно соединение, потребуется два уголка толщиной не менее 2 мм.
  • Увеличить жесткость конструкции можно с помощью полки, установленной посередине. Среднюю полку и заднюю стенки устанавливают после монтажа самого короба.
  • Крепление дверей производится после того, как будет готова вся конструкция.

Пластиковые короба

Пластиковые короба изготавливаются из поливинилхлорида — особенного материала, обладающего многими положительными качествами. Данные конструкции экологически безопасны, устойчивы к различным химическим жидкостям, отличаются высокой прочностью, не боятся перепадов температур и имеют небольшой вес.

В отличие от конструкций, изготовленных из дерева и МДФ, данные изделия представляют собой круглые, прямоугольные или квадратные трубы, имеющие достаточно аккуратный и презентабельный вид и вписывающиеся в интерьер любого помещения.

Еще одним достоинством пластиковых вентиляционных конструкций можно назвать то, что они с лёгкостью скрываются под натяжными потолками. Благодаря надёжности и долговечности такие конструкции не станут причиной вынужденного демонтажа потолка из-за неожиданного повреждения вентиляционного канала. Кроме того, данные конструкции можно легко зашить листами гипсокартона, декорировать обоями или просто покрасить.

Довольно часто пластиковые короба укладываются просто над кухонными шкафами. В данном случае они смотрятся значительно лучше по сравнению с гофрированными трубами, которые со временем покрываются слоем жира и грязи и очень плохо моются. За пластиковыми же коробами легко ухаживать, они имеют аккуратный и привлекательный вид и не портят интерьер кухни. Недостатки данных изделий — высокая стоимость и сложность установки.

Как выбрать?

Если вы решили произвести монтаж пластикового вентиляционного короба своими руками, то следует помнить, что все детали должны быть изготовлены одним производителем и выпущены одной партией. В противном случае отдельные элементы могут отличаться по качеству, цвету, и иногда, и по размеру. Чтобы избежать таких неприятностей, лучше всего приобретать готовый комплект.

Приобретая короба в магазине, желательно сразу проверить все детали на надёжность соединений — они должны входить друг в друга без усилий, но достаточно туго.

Наиболее распространёнными размерами, которые выпускаются в производство, являются:

  • 110*105 мм, 120*60.мм, 204*60 мм — сечение;
  • 0,5 м, 1 м, 1,5 м, 2 м или 2,5 м — длина каналов.

В продаже можно найти белые, однотонные цветные или короба, окрашенные под дерево. Поэтому каждый сможет подобрать подходящий к своей кухне цвет.

Особенности конструкций короба для кухонных вытяжек: главные параметры и секреты правильной установки

Установка вытяжных приборов обеспечит комфорт приготовления пищи и чистоту кухонного помещения.

Отсутствие вытяжки может привести к неприятным последствиям. Запахи способны впитываться в кухонные поверхности, а гарь и копоть стойко осядут на мебель и занавески. Выбор модели зависит от индивидуальных особенностей помещения и интенсивности эксплуатации.

Читать  Вентиляционные короба пластиковые для вытяжки

Виды вытяжных устройств

Короб для вытяжки придаст эстетичный вид и скроет неприглядные элементы. Конструкция не отличается сложностью, позволяя изготовить и оборудовать деталь собственными руками. В случае производства кухонного гарнитура на заказ, можно предусмотреть короб на вытяжку в первоначальном проекте мебели.

Модификации отличаются габаритами, материалами изготовления и конструкцией. Варианты вытяжек подразделяются на два основных вида:

  • стандартные приборы;
  • телескопические выдвижные устройства.

Классические короба для вытяжек внешне схожи с обыкновенным навесным модулем гарнитура. Полое внутреннее пространство открывает возможность размещения рабочей основы устройства. Важно правильно рассчитать размеры короба. В первую очередь определяется ширина конструкции.

Расчет параметров короба: основные значения

Стандартные модели в ширину занимают 50 см. соответственно короб должен отвечать данным показателям. В случае если ширина устройства имеет другие значения, следует варьировать габариты изделия в соответствии с индивидуальными замерами.

Глубина шкафа рассчитывается исходя из размеров вытяжки. Минимальным значением для компактного размещения гофры и внутренних деталей выступает глубина в 30 см. Применяя короб под вытяжку на кухне для хранения кухонных принадлежностей, потребуется увеличить показатели до размеров стандартных навесных шкафчиков гарнитура.

Определение высоты конструкции основывается на значениях прилегающих элементов. Короб на кухне не должен выделяться среди других модулей гарнитура. Главная цель детали замаскировать недостатки, не привлекая лишнего внимания. Визуально конструкция должна создавать цельный горизонт и органично восприниматься. Важно учитывать технические параметры. Высота изделия не должна превышать допустимых значений от 85 до 65 см над варочной поверхностью.

Правильное расположение обеспечит корректную работу устройства и оградит от дискомфорта во время приготовления пищи.

Виды стандартных кухонных коробов

Современная вытяжка короба часто комплектуется стандартными внешними элементами, функциональность которых нацелена скрыть область соединения с вентиляционным каналом. Деталь можно увеличивать и встраивать до потолочной поверхности. Несмотря на общепринятый стандарт комплектации, далеко не все устройства оснащены данным видом коробов.

Конструкции могут отличаться материалом изготовления. Существует два основных типа стандартных коробов для вытяжек:

  1. Пластиковые вентиляционные короба. Изделия выделяются эстетичными свойствами. Недостатком выступает не устойчивость материала к воздействию температур, солнечного света и механическим повреждениям. Недолговечность пластика со временем потребует заменить деталь. Размеры пластикового вентиляционного короба соответствуют стандартным параметрам вытяжки.
  2. Металлические конструкции. Эксплуатационные характеристики детали во многом зависят от материала изготовления. Сталь с декоративным слоем может утратить привлекательный вид. Изделия из нержавейки наделены свойствами практичности и долговечности.

Конструкция короба для встраиваемой вытяжки

Материалом для изготовления корпуса шкафа для встраиваемых моделей выступает МДФ, натуральное дерево, или пластик. Выбор зависит от стилистического оформления кухни, фасада гарнитура. Необходимо учитывать гармоничное сочетание деталей интерьера.

Определяя параметры будущего короба, потребуется установить функциональность элемента. Размеры вентиляционного прямоугольного короба должны обязательно предусматривать пространство для рабочих деталей устройства и гофры. Принцип изготовления короба:

  • по индивидуальным замерам выполняются детали будущей конструкции;
  • далее производится надежное скрепление элементов, важно корректно использовать специальные уголки;
  • после создания каркаса, монтируется полка и задняя плоскость;
  • в завершение устанавливаются дверцы.

Установите короб согласно всех правил

Модификации короба для вытяжки телескопического вида

Сборка короба телескопической вытяжки схожа со стандартной конструкцией. Главное отличие заключается в очередности сборки. Изначально монтируется верхняя плоскость и боковые части. Размер конструкции тщательно корректируется под вытяжку, при необходимости стягивается.

На последнем этапе изготовления модели фиксируется нижняя деталь. Важно изготовить отверстие для гофры до момента фиксации нижнего горизонта. После сборки довольно сложно выполнить столярные работы. Функциональность устройства основывается на выдвижном элементе, который позволяет использовать вытяжку в период приготовления пищи.

Устройство должно учитывать главные параметры, обеспечивая практичность и легкость эксплуатации прибора. Пластик не желательно использовать в качестве материала несущей конструкции, возможно применение исключительно в декоративных целях. Короб надежно скроет визуальные недостатки элементов вытяжного устройства. Правильное изготовление и сборка обеспечат эстетичный вид вытяжного устройства, придадут интерьеру декоративность и завершенность.

Пластиковые короба для вытяжки: обзор видов + правила установки

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов. Пластиковый вариант получил широкое распространение по причине дешевизны, долговечности и простоты монтажа, который можно провести самостоятельно.

Основные параметры существующих систем

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Правила выбора сечения воздуховода

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха. Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства. Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха, увеличению силы трения и, как следствие, к следующим отрицательным эффектам:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам. Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Читать  Монтаж встроенной вытяжки

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Виды форм и типовые размеры

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади. Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения, а также разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком. Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметра от 200 мм и прямоугольной размера от 220 х 90 мм. Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобрести все элементы, позволяющие построить воздуховод для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для пластиковых каналов. При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали. Для поворота на углы не кратные 45 градусам используют так называемое разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники. Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы. В продаже наиболее распространены следующие варианты перехода:

  • от диаметра 100 мм к размеру 110 х 55 мм;
  • от диаметра 100 мм к размеру 120 х 60 мм;
  • от диаметра 125 мм к размеру 204 х 60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу. Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей. Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции. В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки. В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от кухонной вытяжки можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Нюансы выбора геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба. Однако для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

  • По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
  • Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
  • Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

Читать  Принудительная вентиляция в квартире с пластиковыми окнами

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом. В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью, а также не будет создавать шум при вибрации короба.

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Обратный клапан и решетка

Необходимым элементом вентиляционной системы является обратный клапан. Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода или используют специальную решетку с «жалюзи», препятствующими возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

  • разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
  • установить возле выхода тройник «вытяжка – решетка – обратный клапан»;
  • использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении. Чтобы предотвратить такое развитие событий решетка, ведущая на улицу или в шахту, часто бывает снабжена специальной защитой, непреодолимой для животных.

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка. При любом варианте установка не представляет сложности и ее можно провести самостоятельно. Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок. Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба. Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д. В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Обеспечение герметичности пластикового короба

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод. Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

  • Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
  • Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии. С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Видео-примеры по выбору и монтажу

Монтаж кухонного короба. Ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника «вытяжка – решетка – естественная вентиляция»:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции.

Понравилась статья? Поделитесь ей

Источники: http://strojdvor.ru/ventilyaciya/elementy-sistem/ventilyacionnye-koroba-dlya-vytyazhki-na-kuxne/, http://obzorkuhni.ru/technique/osobennosti-konstrukcij-koroba-dlya-kuxonnyx-vytyazhek-glavnye-parametry-i-sekrety-pravilnoj-ustanovki/, http://sovet-ingenera.com/vent/oborud/plastikovyj-korob-dlya-vytyazhki.html

openfile.ru

инструкция по монтажу. Как установить короб для вытяжки. Как выбрать короб для вытяжки. Установка короба вытяжки своими руками.Информационный строительный сайт |

Без вытяжки не может обойтись ни одна кухня, ведь тогда парам от приготовления пищи будет некуда деваться, и они оставят на потолке и стенах неприглядные жирные пятна. Однако купить вытяжку – это лишь половина дела. Далеко не каждая модель будет привлекательно смотреться на кухне – торчащие трубы и воздуховоды испортят внешний вид. Чтобы облагородить конструкцию и гармонично вписать ее в интерьер, были придуманы короба. Это специальные ящики, которые прячут в себе все провода и трубы. В этой статье мы расскажем, как правильно подобрать и установить короб вытяжки, а также как сделать его своими руками.

Выбираем вытяжку

Конструкция короба вытяжки определяется техническими характеристиками и разновидностью самого вентиляционного устройства. Так что прежде чем приниматься за создание или выбор короба, следует правильно подобрать вытяжку.

Различают несколько разновидностей вытяжек в зависимости от способа их крепления:

  1. Открытые – самые дорогостоящие, в которых все конструктивные элементы находятся на виду. Высокая стоимость объясняется тем, что дизайнерам приходиться изрядно потрудиться, чтобы создать аккуратную и красивую модель, в которой все детали находились бы снаружи, но при этом не выглядели неопрятно.
  2. Встраиваемые – эти вытяжки практически незаметны в кухонном интерьере, поскольку интегрированы в гарнитур. Все их детали помещены в короб, так что видным остается лишь фасад с панелью управления. В результате модель занимает минимум места и не перегружает дизайн.

Таким образом, вытяжки открытого типа чаще всего монтируют на просторных кухнях, где квадратура позволяет установить технику и использовать ее не только с функциональной, но и с декоративной стороны. Встроенные модели подойдут для интерьера в стиле хай-тек и минимализм.

Также вытяжки классифицируют по форме:

  1. Островные – вытяжки крепятся к потолку и не контактируют со стенами. Такие модели хорошо смотрятся на просторных кухнях с рабочей зоной в центре комнаты.
  2. Настенные – вытяжки крепят к стене. Подобные модели требуют свободного пространства и высоких потолков, поскольку занимают довольно много места. Чаще всего их используют в качестве красивого дизайнерского элемента.
  3. Встроенные – компактные модели, актуальные для небольших квартир-студий.
  4. Угловые – конструкция и способ крепления таких моделей схожи с настенными. Отличие заключается лишь в треугольной форме. Эти вытяжки устанавливают в том случае, если варочная поверхность или плита помещена в углу кухни.

Несмотря на большое разнообразие форм и технических особенностей почти все вытяжки имеют один общий недостаток – торчащие внутренние элементы. Исключение составляют лишь дорогостоящие дизайнерские модели, но из-за высокой стоимости их может позволить далеко не каждый. Чтобы получить аккуратную вентиляцию на кухне и не платить за это бешеные деньги, предлагаем установить декоративный короб для вытяжки.

Выбираем короб

Стандартная комплектация почти всех моделей кухонных вытяжек включает металлический короб, который призван скрывать место подключения техники к вентиляционному каналу. Как правило, это телескопическая деталь, которую можно увеличить по высоте в зависимости от высоты потолков. Несмотря на то что наличие такого короба считается обязательным, присутствует он далеко не всегда, а в ряде случаев может быть выполнен из пластика или нержавейки. Чаще всего его приходится покупать отдельно или изготавливать самостоятельно.

Если вы решили купить вентиляционный короб для вытяжки, то в магазинах вам предложат лишь два варианта: пластик или металл. В обоих случаях изделия смотрятся вполне прилично, но имеют разные эксплуатационные характеристики, поэтому отталкиваться нужно именно от них.

Короб из пластика

Самая распространенная разновидность вентиляционных коробов. Популярность объясняется в основном невысокой стоимостью и удобством эксплуатации. Отличаются небольшой высотой, что позволяет экономить пространство под потолком. Так, площадь поперечного сечения пластикового короба 55х110 примерно равна круглому воздуховоду 90 мм в диаметре, а короба побольше размером 60х204 подходят к воздуховоду на 125 мм.

Несмотря на более высокий уровень сопротивления воздуха по сравнению с гофрированными трубами, аэродинамики пластиковых коробов все же достаточно для полноценного выведения пара. При выборе подобного изделия для вытяжки необходимо посмотреть в его паспорте диаметр выходного отверстия, чтобы подобрать соответствующий размер короба.

Пластиковые короба для вытяжки отличаются высокой прочностью и устойчивостью к механическим повреждениям. В кухне с натяжными потолками короб можно зашить под потолочное полотно. Многие укладывают такие короба просто поверх гарнитура, и он становится совсем незаметен. В отличие от гофрированных труб за пластиковым коробом легко ухаживать – достаточно лишь протереть поверхность от пыли. Его можно оклеить обоями или покрасить в тон с отделкой стен на кухне.

Короб из металла

Металлические короба смотрятся очень стильно, особенно если кухня выполнена в стиле хай-тек или лофт. Изделия могут быть изготовлены из стальных листов или нержавейки. В первом случае сталь покрывают специальным антикоррозийным полимерным красителем. Такая вытяжка будет очень прочной, но со временем защитная краска сотрется или треснет, и поверхность начнет портиться.

Другое дело – короб для вытяжки из нержавейки. Такой поверхности не страшна высокая влажность. Но и в этом случае есть свой неприятный нюанс – на нержавейке очень видны следы от пальцев, и чтобы поддерживать короб в аккуратности, его придется постоянно протирать спиртосодержащим средством.

Декоративные короба

Существует еще одна категория коробов, которые выполняют чисто декоративные функции – максимально скрывают конструкцию и интегрируют ее в кухонный интерьер. Такие короба могут быть изготовлены из дерева или гипсокартона. В первом случае их делают похожими на шкафчики, протягивая воздуховод внутри между полками. Это очень удобный вариант, ведь вы одновременно получаете дополнительный шкафчик и прячете в нем неприглядные детали вытяжки. Воздуховодная труба занимает не так уж много внутреннего пространства, а все остальное в вашем распоряжении.

Короб для вытяжки из гипсокартона будет просто скрывать трубу, идущую от вытяжки к вентиляционному каналу. В нем можно сделать небольшие ниши, повесить полочки для специй, но лучше всего по мнению дизайнеров – вмонтировать подсветку. Точечные светильники или светодиодная лента дадут дополнительный источник света и оживят интерьер. Также гипсокартонный короб можно покрасить в тон со стенами или оклеить такими же обоями, чтобы он стал вовсе незаметным.

Короб своими руками

Если ни один из представленных в магазинах вариантов вас не устраивает, или вы не хотите платить за изделие, которое можно легко сделать самому, предлагаем смастерить короб для вытяжки своими руками. В этой главе мы рассмотрим особенности создания короба-шкафчика, поскольку это самый удобный и распространенный вид.

Что следует знать для изготовления качественного короба:

  1. Перед закупкой стройматериалов и сборкой изделия начертите его подробную схему. Она должна отображать размер короба для вытяжки: его высоту, ширину и глубину, количество полочек, крепление дверей и т.д. Чтобы аккуратно вписать его в кухонный гарнитур, глубина короба должна быть такой же, как у кухонных шкафчиков, иначе он будет выпирать. То же самое касается высоты, но ее при желании можно варьировать на свое усмотрение (например, сделать шкафчик до самого потолка или чуть ниже, чем шкафы гарнитура, а потом поставить сверху красивый цветок или статуэтку). Ширина короба определяется шириной самой вытяжки.
  2. Для строительства короба используйте тот же материал, из которого собраны остальные кухонные шкафчики. Обычно всю мебель для кухонь делают из ДСП. Важно правильно раскроить детали, что в домашних условиях не так то просто сделать. Надо распиливать строго под углом 90°, чтобы при сборке не возникало перекосов и щелей. Также рез должен быть без сколов, чтобы почти невозможно сделать, пользуясь электролобзиком. Как правило, после первой обрезки все торцы деталей из ДСП шлифуют болгаркой с наждачным диском. Соответственно, отрезать надо с небольшим припуском для шлифовки шириной в 3-5 мм.
  3. После шлифовки все торцы необходимо оклеить специальной мебельной кромкой подходящего цвета и фактуры. Чтобы приклеить кромку, приложите ее к торцу и проведите по ней разогретым утюгом.
  4. Если вы справились с распилом деталей, сборка не должна вызывать трудностей. В качестве крепежей используйте не гвозди, а специальные мебельные саморезы – конфирматы. Прежде чем их ввинчивать, просверлите дрелью отверстие, поставив специальное фасонное сверло. Такое сверло не только делает отверстие под резьбу конфирмата, но и снимает фаску для его шляпки.
  5. Каждая деталь короба должна скрепляться как минимум двумя конфирматами.
  6. Тыльную сторону короба закройте листом ДВП, прибив его маленькими гвоздиками.
  7. Фасад является самой проблемной частью конструкции и требует особой тщательности исполнения. Вместо привычных дверок, которые надо еще изготовить, многие предпочитают использовать роллеты. Если же вам по душе классические двери, то их можно сделать двумя способами: две вертикальные дверцы или одна горизонтальная, открывающаяся снизу-вверх. Выбирать следует, отталкиваясь не только от личных предпочтений, но и в зависимости от роста жильцов – низким людям может быть неудобно поднимать горизонтальную дверцу. Не используйте для создания фасада прозрачное стекло, поскольку оно сведет на нет все попытки замаскировать трубу и другие детали вытяжки. Установка зеркала в этом случае тоже не очень удачная идея, поскольку оно будет находиться выше уровня глаз и не сможет визуально увеличивать пространство.

Конечно же, есть и другие способы монтажа короба для вытяжки, однако ДСП является самым простым в обращении материалом. Если кухонный гарнитур выполнен из дерева, или вы хотите разбавить обилие металлических поверхностей деревянным коробом, то будьте готовы к тому, что его потребуется покрыть специальной антисептической пропиткой и несколькими слоями влагостойкого лака. Если в качестве материала вы выбрали гипсокартон, то используйте специальный влагостойкий тип, иначе такой короб прослужит недолго.

Установка короба для вытяжки не так уж сложна, если подойти к работе ответственно. Эта деталь позволяет преобразить интерьер и использовать кухонное пространство более рационально. Заказывая изготовление короба в мебельной мастерской, вы переплачиваете определенную сумму, поскольку размер заказа небольшой. Гораздо выгоднее сделать его своими руками, но для этого потребуются хотя бы начальные столярные навыки. Если таковых нет, можно попробовать собрать короб из гипсокартона или все же воспользоваться услугами профессионалов.

Короба для вытяжки: фото

Напоследок предлагаем посмотреть, как можно гармонично вписать в кухонный интерьер короб для вытяжки. Быть может, на одной из фотографий вы найдете решение именно для своей кухни.

stroiremdoma.ru

РубрикаРазное

Добавить комментарий
