Ворота распашные металлические из профнастила с калиткой своими руками

Ворота распашные металлические

Содержание статьи

Общие технические требования

Несмотря на огромное количество вариантов ко всем распашным воротам существуют общие технические требования.

Нормируемый параметр Описание рекомендованных технических значений

Ширина ворот

Общая ширина ворот рекомендуется в пределах 3,5 м, этого достаточно для всех легковых автомобилей и большинства грузовых. Надо знать, что согласно СНиП 2.05.02-85 в зависимости от категории дороги ширина полотна может быть 3 м, 3,5 м и 3,75 м. Последний параметр устанавливается для загородных международных трасс. Это значит, что 3,5 м полностью устраивает условия заезда на приусадебный участок.

Высота полотна

Стандартный размер рекомендуется не менее 1,8 м. Расчеты учитывают создание препятствий для проникновения на участок нежелательных лиц. Но здесь жестких ограничений не существует, высота ворот увеличивается пропорционально толщине кошелька владельца загородного участка.

Дизайн

Внешний вид должен органично смотреться с существующими типами строений. Очень странно смотреть на тяжелые дорогие кованые ворота рядом со старым разваливающимся деревянным домиком.

Это общие советы, необязательно в точности их выполнять, но знать необходимо. Знания позволят не допускать досадных ошибок во время выбора конкретной конструкции распашных ворот.

Этапы возведения

После того как принято окончательное решение о строительстве металлических распашных ворот, можно приступать к непосредственным работам. Для минимизации вероятности ошибок их рекомендуется разделить на несколько этапов.

Разработка чертежа

На этом этапе важно продумать все технические решения. Нарисуйте эскиз и укажите на нем главные параметры:

  • ширина и высота створок ворот;
  • точки размещения навесов, запоров, ручек и т. д.;
  • размещения и размеры калитки, если таковая предусматривается в створке ворот;
  • расстояние и размеры между опорными столбами;
  • номенклатура систем автоматики управления, если таковая предусматривается.

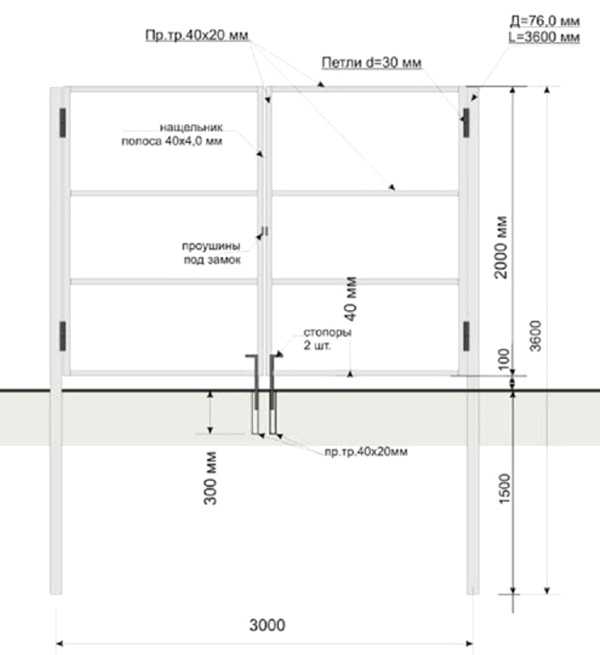

Чертеж распашных ворот

Подбор материалов

С учетом конструкции следует составить перечень необходимых материалов и их количество. Жестких требований нет, каждый имеет право подбирать для себя тот материал, который ему больше нравится или легче приобрести. Мы даем лишь общие практические советы по выбору номенклатуры, перечень составлен на основании многолетнего практического опыта изготовления металлических ворот.

  1. Для
    несущих вертикальных опор
    рекомендуется использовать круглые или профильные трубы. Для створок массой до 150 килограмм достаточно квадратной трубы 80×80 мм, толщина стенки от двух миллиметров. Если створки весят примерно 300 кг, то для стоек надо выбирать трубу Ø 100 мм, толщина стенки от 3 мм.

    Труба стальная круглая

  2. Каркас ворот. Конкретный сортамент зависит от размеров конструкции, но для стандартных можно использовать трубы 60×40 мм, усилительные распорки рекомендуется сваривать из трубы 40×20 мм. Калитку делайте из трубы 20×20 мм.

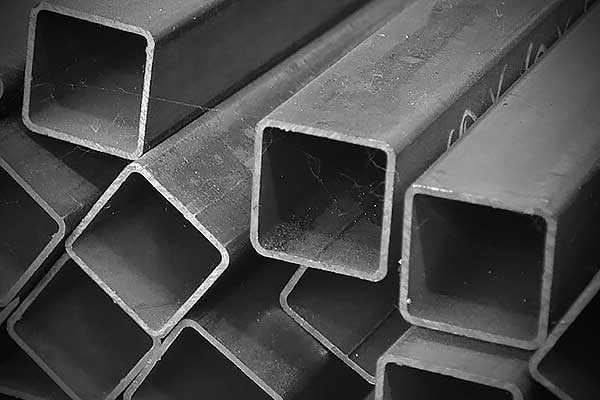

    Трубы профильные

  3. Обшивка. Чаще всего используется профилированный лист. Высота профилей не имеет никакого значения, можно обращать внимание только на толщину металла. Лучше брать листы толщиной 0,5 мм, они эксплуатируются немного дольше. Что касается физической прочности, то для злоумышленников с современными инструментами нет разницы, какое железо разрезать: 0,45 мм или 0,7 мм, на все уходят одинаковые секунды.

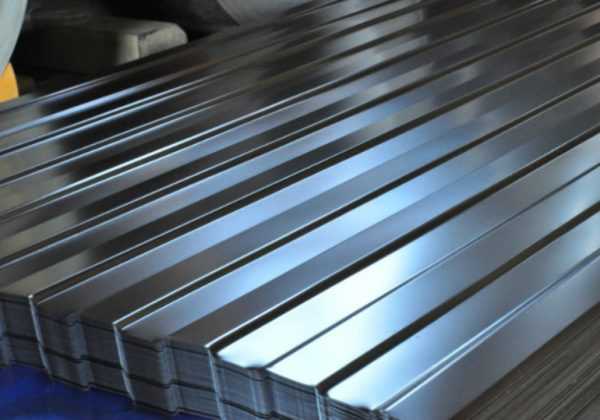

    Профилированный лист оцинкованный

  4. Навесные петли. Надо подбирать очень прочные, диаметр оси не менее 10 мм. Элементы обязательно должны иметь специальные приспособления для облегчения вращения. Чаще всего, кроме смазки, применяются стальные шарики подходящего диаметра.

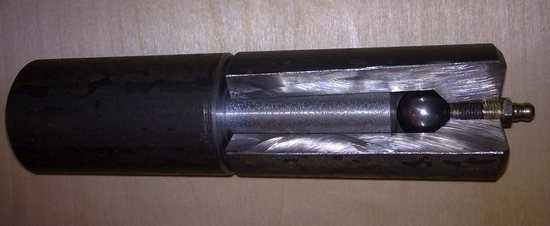

    Петли для ворот

  5. Замки, ручки и иные комплектующие. Рекомендуется покупать промышленные изделия, самостоятельно такие качественные не сделать. Сегодня есть очень широкий выбор товаров, без проблем можно найти оптимальный.

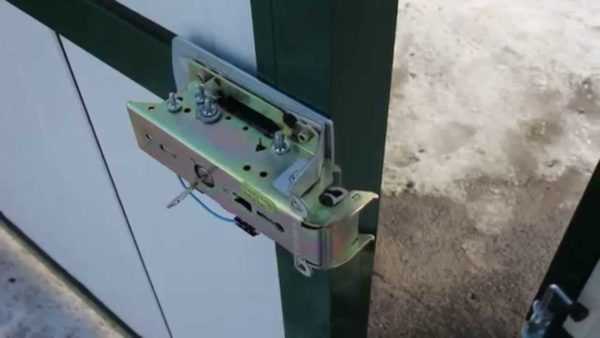

    Замок

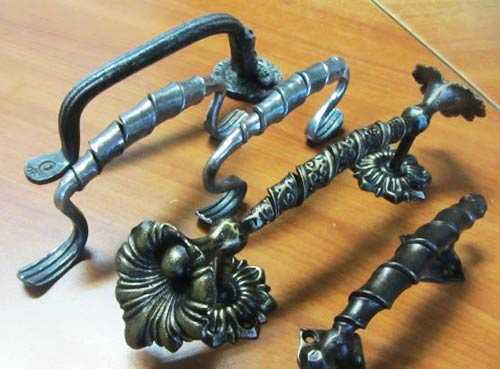

    Ручка для ворот и калитки

После подсчета номенклатуры и количества надо закупить недостающие материалы.

На последнем этапе следует подготовить и проверить исправность инструментов. Для изготовления простейших ворот из сложного оборудования потребуется только сварочный аппарат.

Сварочный аппарат

Все остальные есть у каждого владельца загородного участка.

Пошаговая инструкция по изготовлению ворот

Мы рассмотрим самую простую конструкцию, сделать ее можно полностью самостоятельно без привлечения помощников. Несмотря на простоту конструкции, такие ворота имеют отличные эксплуатационные показатели, для улучшения внешнего вида можно использовать дополнительные элементы декора. Они привариваются после окончания монтажных работ.

Ворота делаются из профильной трубы 40×20 мм, для исключения провисания устанавливаются укосины и распорки. Все работы могут выполняться самостоятельно за счет использования оригинальной технологии. Кроме того, она исключает вероятность прогибов и деформаций геометрии конструкций во время сварочных работ.

Пример деформации

Почему? Вначале привариваются перемычки, а потом к ним поперечины. Каркас приваривается непосредственно к вертикальным опорам, за счет чего исключается вероятность деформаций створок и отдельных элементов.

Каркас приваривается непосредственно к вертикальным опорам

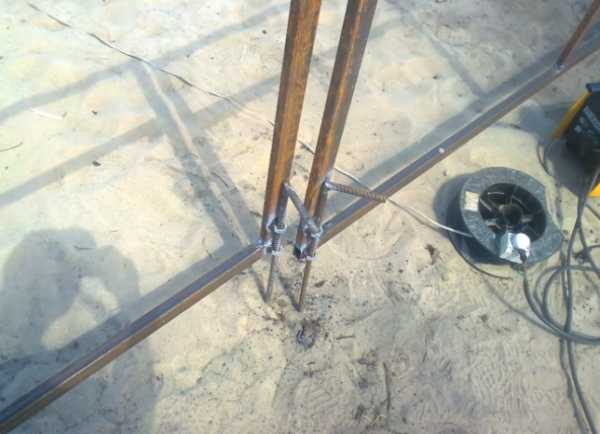

Шаг 1. К опорным столбикам приварите две горизонтальные трубы на створки ворот. Расстояние между ними равняется высоте ворот, положение профильных труб должно быть строго параллельным.

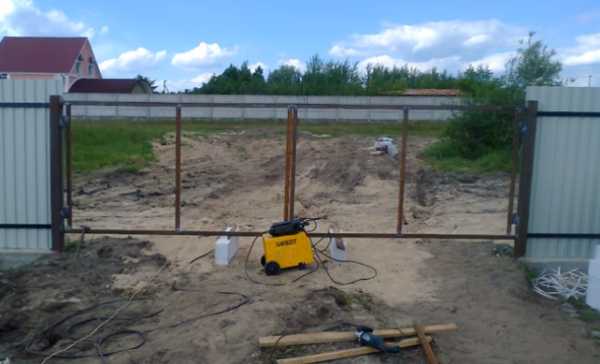

Приварены две горизонтальные трубы

Важно. Расположение горизонтальных элементов надо проверять не только рулеткой по высоте, но и обязательно пузырьковым уровнем. Если обнаружатся существенные отклонения от горизонтального положения, то створки будут открываться/закрываться с большим трудом, а в некоторых случаях ворота придется переделывать.

Шаг 2. Для предупреждения прогиба длинных труб под нижнюю поставьте блоки или иные предметы подходящей высоты.

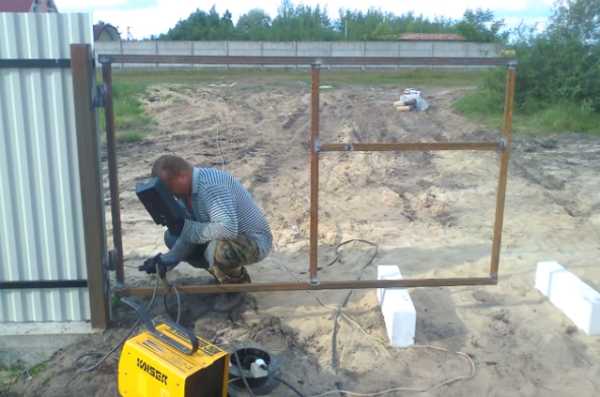

Установлены блоки

Шаг 3. Болгаркой отрежьте заготовки для боковин ворот. Таких элементов требуется четыре штуки. Внимательно замеряйте длину, они должны точно входить между двумя длинными горизонтальными трубами.

Подготовка боковин

Шаг 4. Приварите две в центре ворот. Оставьте между боковинами зазор примерно 10 см, это исключит появление проблем в случае нарушений технологии и незначительного провисания створок. Перед фиксацией еще раз проверьте длину, детали должны выровнять немного провисшие трубы.

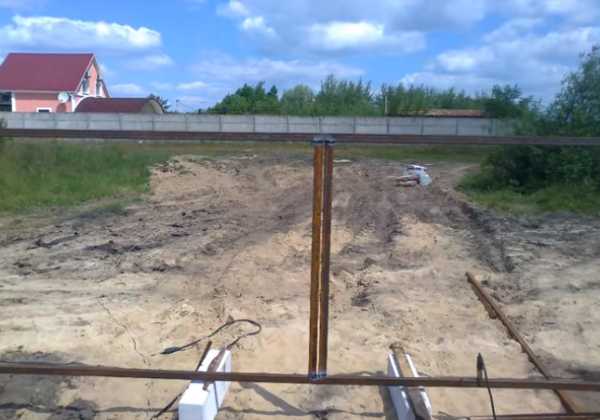

Две боковины приварены в центре

Варите качественно, шов накладывайте по всему периметру. Правильно отрегулируйте силу тока и подберите соответствующий диаметр электрода. В нашем случае надо работать электродами Ø 4 мм, ток должен быть такой силы, чтобы металл проваривался на всю глубину, но не перегревался и не кипел. Для этого требуется определенный опыт выполнения сварочных работ, если у вас нет уверенности, то рекомендуется попрактиковаться на ненужных отрезках. Сквозь маску необходимо по цвету отличать металл и шлак: шлак всегда светлее, металл немного темнее. Во время сваривания следите, чтобы шлак равномерно распределялся вверху металла, не оставляйте пропусков.

Шаг 5. Приварите к крайним боковинам навесы.

Приварены навесы

Как мы уже говорили, расстояние от верха и низа должно быть примерно 10 см. Обращайте внимание, какие навесы куда приваривать и в каком положении. Надо делать так, чтобы створки могли сниматься с опор. Если есть желание немного увеличить безопасность, то можно их приваривать в обратном положении, это не позволит снимать створки с навесов. Но опытные мастера не рекомендуют поступать таким образом, положительный результат незаметен, а во время необходимости ремонтных работ появляются существенные проблемы.

Шаг 6. Закрепите боковины с навесами к вертикальным опорам и воротам. Постоянно контролируйте их положение, боковые грани всех фасонных труб должны располагаться в одной плоскости.

Крепление боковин с навесами

Важно. Навесы к столбам привариваются вертикальным швом. Это довольно сложная технология, внимательно к ней отнеситесь.

Дело в том, что именно в этих местах всегда максимальные нагрузки, вы должны иметь полную гарантию качества приваривания. Шов надо носить снизу вверх, касание электрода прерывистое. Дуга держится до тех пор, пока металл не начинает капать на землю. Как только наблюдается этот процесс, то надо разорвать дугу и дать металлу немного остыть. Затем рядом с наложенным швом опять создается дуга, и процесс сварки продолжается по такому же алгоритму. На практике длина разового вертикального шва не превышает 1 см, конкретные значения зависят от характеристик металла и опытности сварщика.

Еще одно фото процесса

Шаг 7. Для усиления конструкции установите раскосы. Желательно их делать по диагоналям створок, в таком положении они берут на себя боковые нагрузки. Но конкретное место может выбираться мастером с учетом общей конструкции ограждения. Если швы прочные и качественные, то со своими функциями хорошо справляются и горизонтальные элементы усиления жесткости створок.

Вертикальные стойки

Шаг 8. Проверьте прочность всех швов, очистите их от шлака и при обнаружении раковин или пропусков исправьте проблемные места. Все в норме – можно отрезать каркас от опорных столбов и разделить его на две части.

Добавлены горизонтальные трубы для жесткости конструкции, производится разрезание для разделения створок

Каркас отрезают от опорных столбов

Проверьте открывание/зарывание створок ворот, если вы соблюдали рекомендации, то никаких проблем не должно быть.

Открытая створка

Шаг 9. Снимите с петель каркас и обварите те места, с которыми было сложно работать.

  1. Подготовьте рабочее место, подложите под створки бруски или доски, приподнимите их с земли.
  2. Болгаркой тщательно зачистите сварку, уберите шлак и потеки, сделайте ревизию швов. Очистите поверхности металла от ржавчины.
  3. Усильте слабые места. В горизонтальном положении неопытным сварщикам варить удобнее всего.

Сварка проблемных мест

Шаг 10. Навесьте ворота на петли и фиксируйте специальную фурнитуру. Ее номенклатура и размеры могут быть различными. Фурнитура прикручивается болтами, фиксируется заклепками или приваривается. Конкретный способ не имеет значения, выбирайте для себя наиболее легкий.

Установка фурнитуры

Задвижки

Важно. Внимательно приваривайте задвижки, отверстия должны точно совпадать со штырями.

Для исключения ошибок вначале рекомендуется приварить засов, потом струбцинами временно зафиксировать в нужных местах вторые половинки и в таком положении наживить. Если все в норме, то струбцины снимаются и накладывается сплошной шов. Нижнюю часть створок можно закрывать при помощи кусков строительной арматуры, направляющие делать из гаек соответствующего диаметра.

На этом сварочные работы закончены, можно приступать к покраске ворот.

Покраска каркаса

Чем раньше вы ее сделаете, тем меньше труда придется вкладывать потом. Обойтись без защиты металлических поверхностей от коррозионных процессов не удастся, не пропускайте окрашивание створок. Обязательное условие – тщательная очистка от технического масла, ржавчины, пыли и грязи.

Далее можно поступать двумя способами: идти традиционным путем и использовать сначала грунтовку, а потом финишное покрытие или применить современные красители, которые самостоятельно очищают поверхности от окислов.

Грунтовка по металлу

Второй путь быстрее, но дороже, такие краски по стоимости занимают первое место. Кроме того, они не гарантируют высокое качество. Дело в том, что имеющиеся в составе добавки могут удалять только небольшие по объему участки ржавчины, если ее много, то краска будет отслаиваться от поверхности.

Краска по металлу для наружных работ

Какую выбрать технологию зависит только от мастера, но не стоит слишком вверять рекламе производителей красок, лучше прислушиваться к советам опытных строителей.

Ворота после покраски

Обшивка ворот профнастилом

Это завершающий этап изготовления конструкции.

Шаг 1. Под уровень на профлисте проведите горизонтальную линию точно над местом расположение профильной трубы.

Использование уровня

Не повреждайте поверхность краски листа, пользуйтесь фломастерами.

Шаг 2. В углублениях листа высверлите отверстия.

Сверление отверстий

Шаг между ними можно делать через две волны. Но не больше, в противном случае при сильных порывах ветра металл будет звенеть, а это очень неприятные звуки, раздражают собственников загородных участков.

Важно. Сверлить надо одновременно лист и трубу, отверстия должны точно совпадать по всей длине ворот.

Шаг 3. При помощи специального приспособления для заклепок зафиксируйте металлический профиль к раме створок. Правильно выбирайте длину заклепок, она должна на 2–3 мм превышать толщину трубы.

Крепление заклепок

Практический совет. В связи с большим количеством заклепок лучше пользоваться профессиональным инструментом.

Не покупайте дешевые китайские подделки. Почему? Во-первых, они после нескольких десятков креплений выходят из строя. Во-вторых, ножи очень тупые, для фиксации и отрыва лишней длины заклепок требуется прилагать большие физические усилия. При возможности лучше взять в аренду электрический или пневматический инструмент и все работы сделать в течение нескольких минут. Если вы весь забор планирует обшивать профлистом на заклепках, то наличие профессионального инструмента является обязательным условием. Высота обшивки ворот должна быть такой же, как и на ограждении, наживлять листы рекомендуется по веревке. Натяните ее на имеющемся ограждении и используйте как шаблон для выставления обшивки.

Обшивка ворот, вид изнутри

Видео — Установка вытяжных заклепок

Мы рассказали пошаговую инструкцию изготовления простейших ворот, но по такому же принципу можно делать и более сложные конструкции: добавлять калитки, менять размеры, устанавливать автоматические системы открытия/закрытия.

Ворота распашные металлические из профнастила с калиткой

Узнайте, как сделать откатные ворота своими руками, а также ознакомьтесь с пошаговой инструкцией, в специальной статье на нашем портале.

Видео — Ворота своими руками

remont-book.com

Ворота распашные металлические с калиткой: фото, монтаж

Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.

Распашные металлические ворота с калиткой – отличный вариант для частного дома

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:

  • для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

  • все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
  • калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
  • металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое. Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.

Типы конструкций

Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:

  • каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;

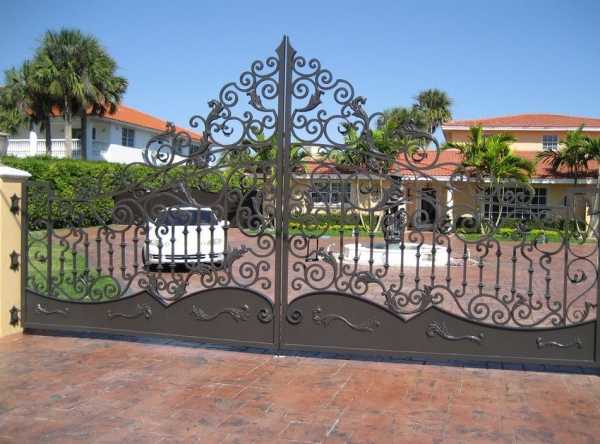

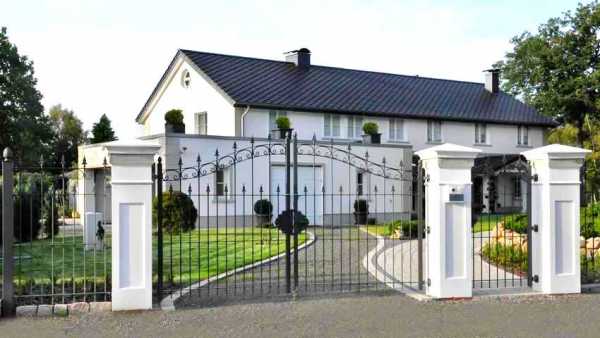

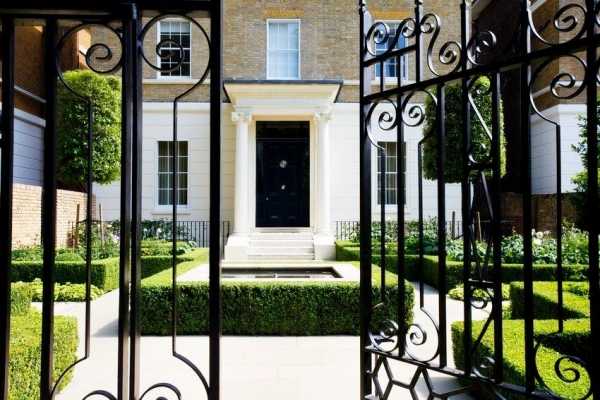

Кованые ворота и калитка смотрятся элегантно и роскошно

  • с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
  • со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях. Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

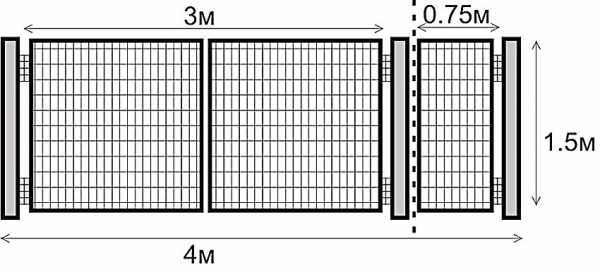

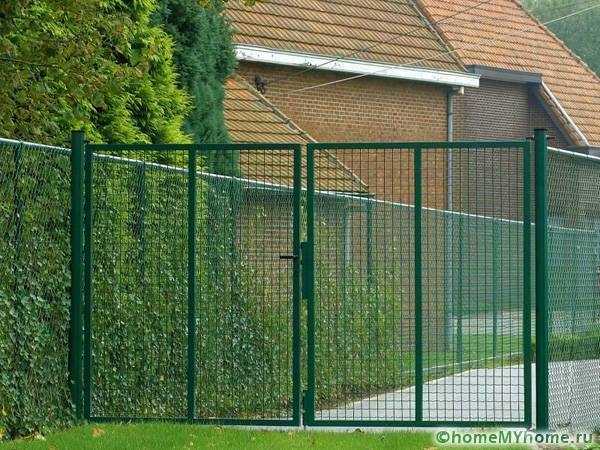

Монтажные размеры распашных ворот и калитки из сварной сетки

  • с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.

Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

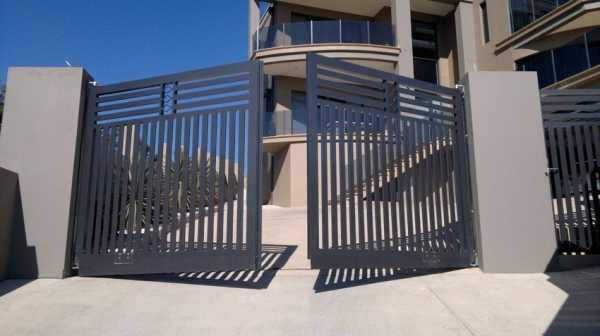

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций

По количеству створок можно провести следующую классификацию:

  • одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба. Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
  • двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

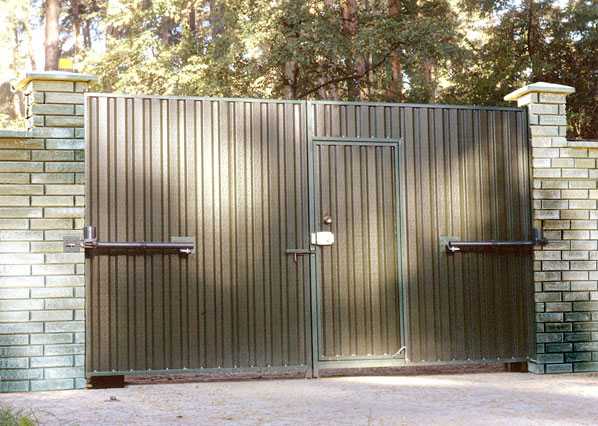

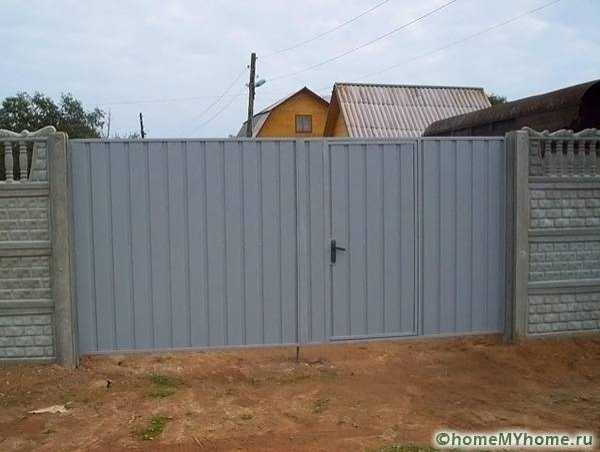

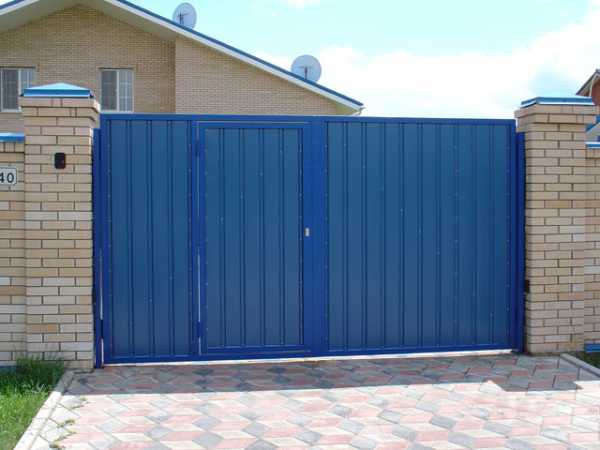

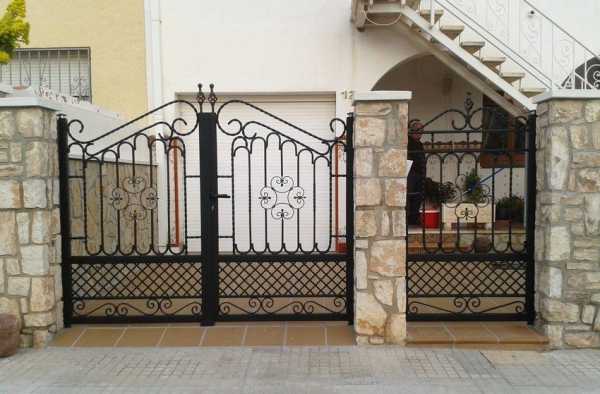

Металлические распашные ворота со встроенной в створку калиткой

  • двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

  • каркас – основа ворот, которая крепится к столбам или к забору;
  • обшивка – материал, которым заполняется каркас;
  • петли, при помощи которых каркас крепится к опорным столбам;
  • столбы;
  • запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

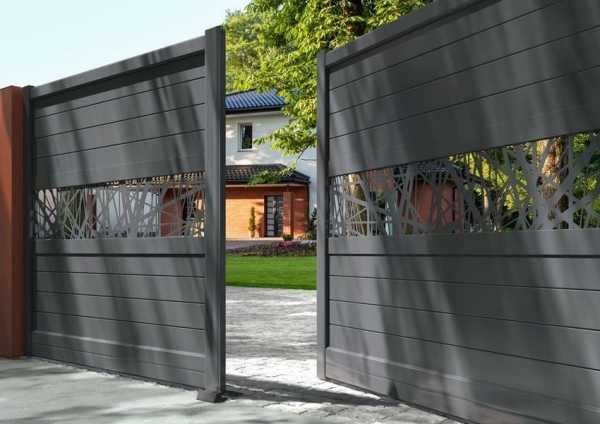

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

  • «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

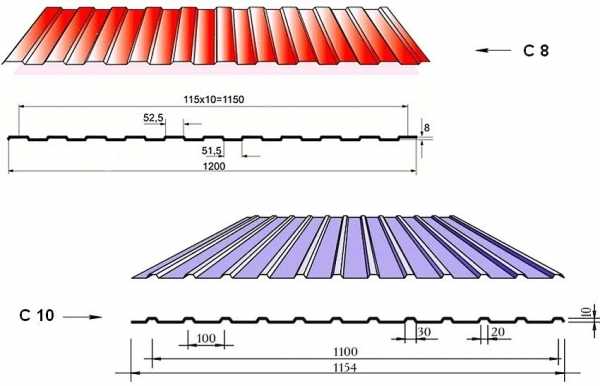

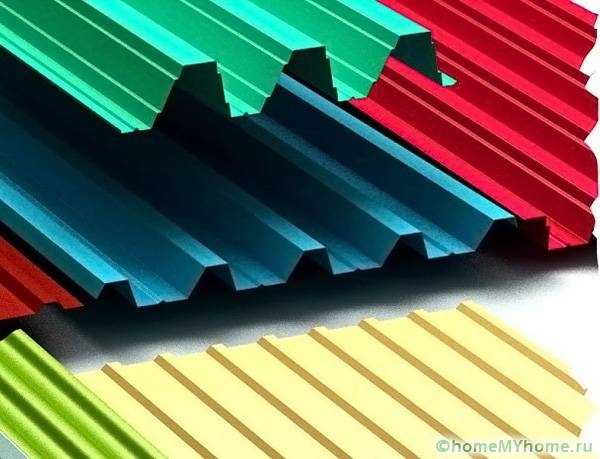

Виды профилированных листов, подходящих для монтажа ворот

  • «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
  • «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

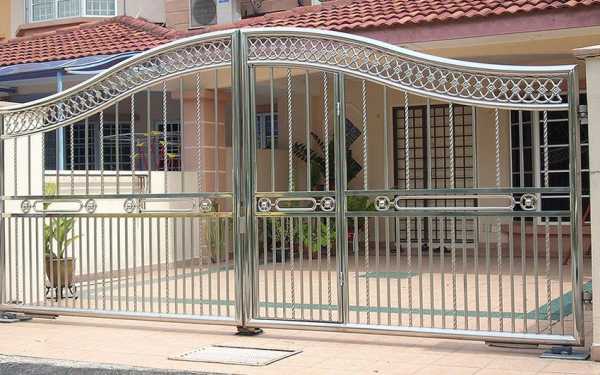

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

  • сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
  • алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
  • каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

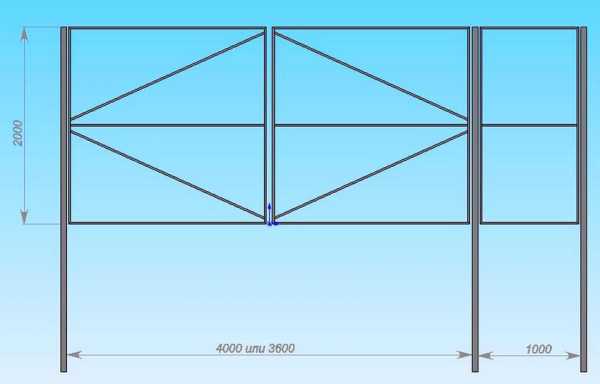

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

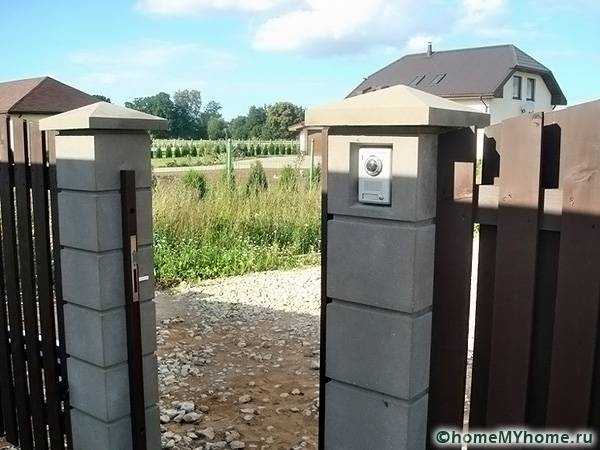

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

  • дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

Распашные ворота и калитка, выполненные из металла

  • кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
  • бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
  • асбест – средний вариант между металлическими и деревянными столбами;

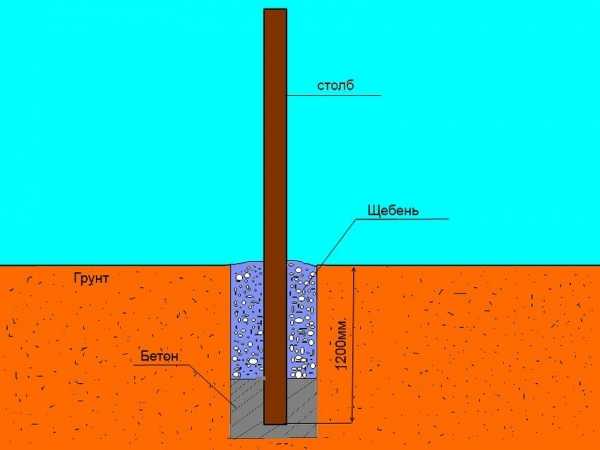

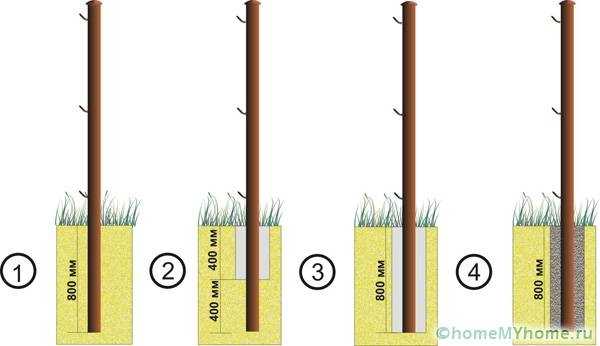

Схема устройства опор для распашных ворот с калиткой

  • металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Порядок монтажа

Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.

Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

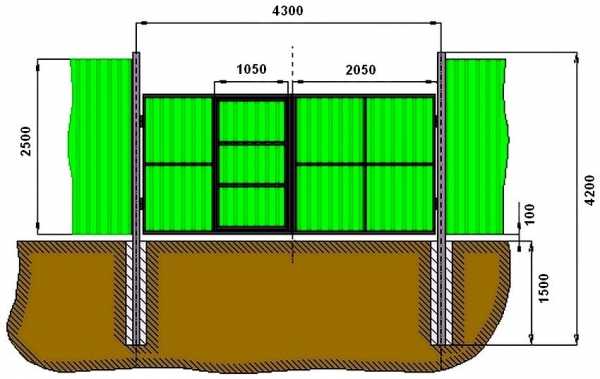

Монтажные размеры ворот из профнастила со встроенной в створку калиткой

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции. Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

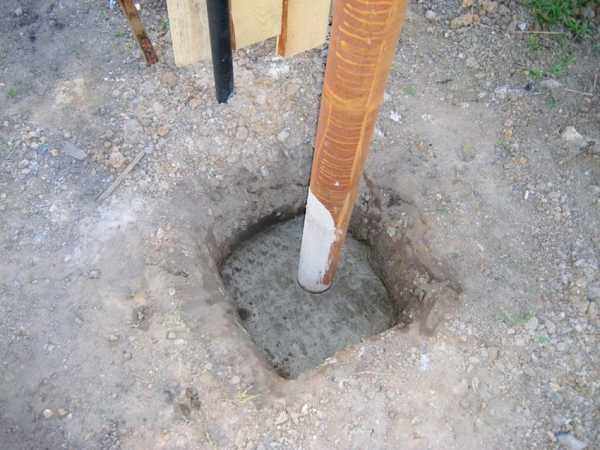

Процесс установки опорных столбов для распашных ворот

Изготовление самих ворот – отдельный процесс, который стоит расписать детально.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.

Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.

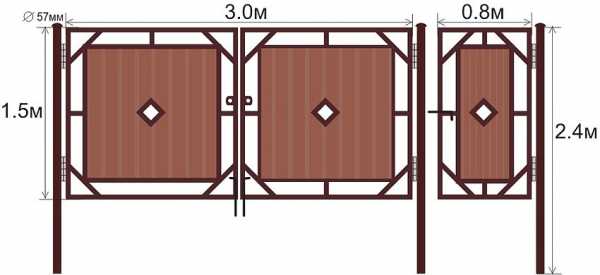

Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила

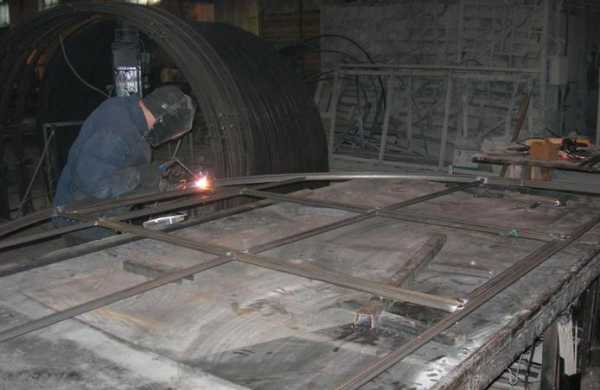

При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

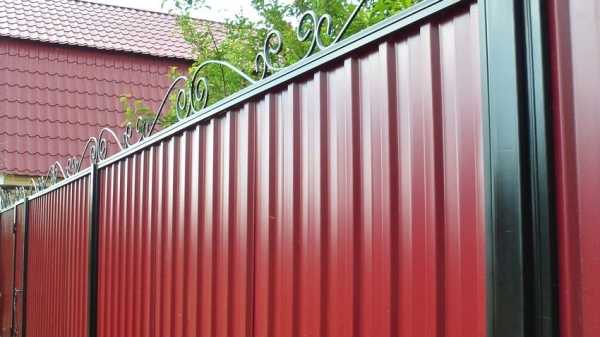

Ворота из профилированных листов с элементами ковки

Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Схема устройства кованых распашных ворот с калиткой

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

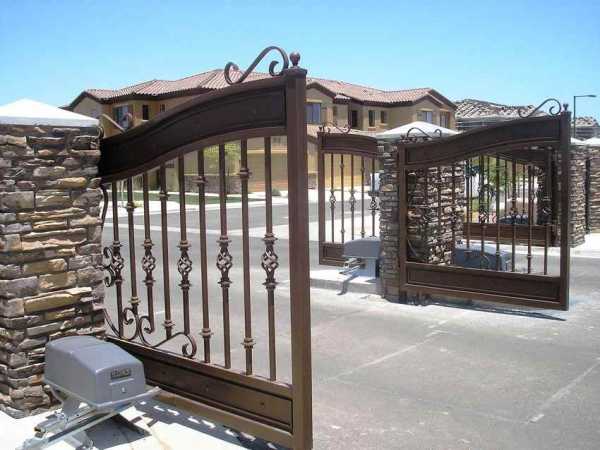

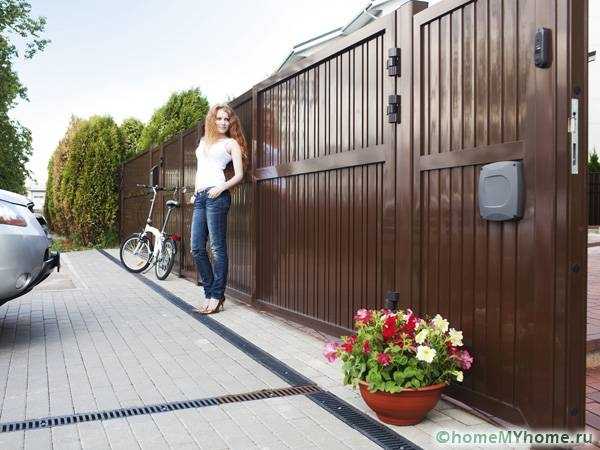

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Статья по теме:

Ворота своими руками. Чертежи, фото и видео. Преимущества и отрицательные стороны распашных и раздвижных ворот, особенности их монтажа. Видео процесса установки различных видов ворот.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

  1. Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
  2. Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

Пример монтажа распашных кованых ворот и калитки

Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

  • долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

  • экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

  • сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
  • высокая цена – недостаток, который логично вытекает из предыдущего пункта.

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Ворота распашные металлические с калиткой: фото и нюансы работы

Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:

  • до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
  • работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

Необычные распашные ворота и калитка с растительными мотивами в дизайне

  • если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
  • металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии. Делать это нужно до начала монтажных работ;
  • столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.

Вариант металлических распашных ворот с калиткой

Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.

Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.

thewalls.ru

фото и инструкция по монтажу – Советы по ремонту

Любая частная территория или приусадебный участок нуждается в ограждении, в котором, в свою очередь, должны быть ворота. Существует много различных видов ворот, различающихся по материалу, типу конструкции и другим характеристикам. В интернете можно найти все необходимое для того, чтобы создать ворота распашные металлические с калиткой: фото, инструкции, чертежи и детальные советы.

Распашные металлические ворота с калиткой – отличный вариант для частного дома

Преимущества и особенности конструкции

Распашные ворота, оснащенные калиткой, – это не только отличная защита вашей территории от несанкционированного проникновения, но и очень удобная конструкция, позволяющая пропускать гостей и технику. У каждого из типов такой конструкции есть ряд преимуществ:

  • для создания можно использовать большое количество современных металлических профилей, что открывает перед вами широкий простор для реализации своих дизайнерских фантазий;

Ажурные ворота и калитка из металла гармонично сочетаются с дизайном здания и придомовой территории

  • все элементы металлической конструкции изготавливаются с нанесением специального полимерного покрытия, которое защищает ее от коррозии, перепадов температур и других негативных воздействий;
  • калитка крепится при помощи особых 3-секционных накладных петель, что повышает прочность всей конструкции;
  • металлические распашные ворота не имеют видимых элементов крепления, благодаря чему взломать их становится очень сложно.

Металлические распашные ворота подвешены на тройной ряд петель

Кроме этого, эскизы, конструкцию, чертежи, схемы распашных ворот своими руками можно создать по индивидуальному проекту, используя кованые элементы, автоматику для открытия ворот и многое другое. Таким образом, ваша конструкция будет не только надежной, но и неповторимой в плане дизайна.

Типы конструкций

Все типы данных ворот состоят из двух или одной створок, которые при помощи петель крепятся к раме. В зависимости от типа створок, различают следующие виды конструкций:

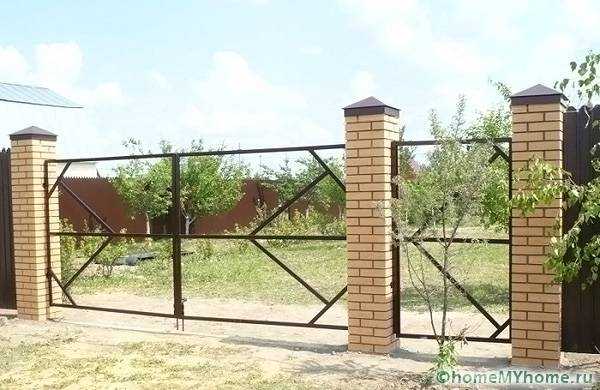

  • каркасные с сеткой – такой тип ворот хорошо подойдет там, где нужно оградить территорию с растениями, или просто не допустить постоянного затенения. При этом сетка стоит достаточно дешево, легко монтируется, не нуждается в постоянном уходе и может похвастаться еще рядом преимуществ;

Кованые ворота и калитка смотрятся элегантно и роскошно

  • с профнастилом – фото ворот из профнастила с ковкой или другими элементами показывают, что такая конструкция привлекательно выглядит и надежно защищает территорию. Сам профнастил отличается большой долговечностью и надежностью, а также широким ассортиментом цветовых решений. Неудивительно, что именно такой тип конструкций в последнее время пользуется все большей популярностью;
  • со сварным решетчатым каркасом – такой тип конструкции отличается стильным видом и используется, чаще всего, именно в декоративных целях. Но не стоит недооценивать прочность подобного каркаса, он отлично переносит механические повреждения;

Монтажные размеры распашных ворот и калитки из сварной сетки

  • с утеплением – чаще всего устанавливаются в гаражах для защиты автомобиля от сильных морозов. В качестве утеплителя можно использовать полипропиленовые плиты или обычные деревянные доски. Металлическая оболочка в таком случае может быть двойной или одинарной.

Полезный совет! При выборе конструкции учитывайте также тип забора, к которому она будет крепиться. Например, если ваш забор изготовлен из профнастила, то и ворота стоит делать из него.

Двустворчатые распашные ворота – наиболее распространенный вариант подобных конструкций

По количеству створок можно провести следующую классификацию:

  • одностворчатые – характеризуются большим весом и нуждаются в устройстве усиленного опорного столба. Такой тип конструкции не слишком популярен, так как далеко не каждые петли выдерживают вес сплошного металлического полотна, да и монтировать его сложно. Из преимуществ можно выделить большую прочность, а из недостатков – необходимость в укрепленном фундаменте и держателях, а также потребность в большом количестве свободного пространства для открывания и закрывания ворот;
  • двустворчатые – самый распространенный вариант. Монтаж распашных металлических ворот с калиткой из профнастила отлично подойдет для гаража, складского или производственного помещения. Основные достоинства – это простота конструкции и легкость в эксплуатации и обслуживании;

Металлические распашные ворота со встроенной в створку калиткой

  • двустворчатые с калиткой – самый удобный и часто используемый вариант. Калитка позволяет свободно пропускать на территорию людей без необходимости открывать основные створки.

Из чего состоят ворота и какие инструменты используются при монтаже

Любые распашные ворота с калиткой состоят из следующих элементов:

  • каркас – основа ворот, которая крепится к столбам или к забору;
  • обшивка – материал, которым заполняется каркас;
  • петли, при помощи которых каркас крепится к опорным столбам;
  • столбы;
  • запирающий механизм – замок или задвижка, при помощи которой закрываются ворота.

Современный дизайн металлических распашных ворот с калиткой

Также для монтажа конструкции используется большое количество расходных материалов: кирпичи, щебень, песок, цемент, грунтовочная и обычная краска, гвозди или дюбеля. Непосредственно при создании ворот своими руками вам пригодится строительный уровень, болгарка с различными дисками для резки и шлифовки металла (для шлифовки также можно использовать специальную шлифовальную машинку), краскопульт, валик или кисти, сварочный аппарат.

Выбор профильного листа, материалов для каркаса и столбов

Прежде чем заняться изготовлением забора и ворот для частного дома из профнастила (фото которых можно часто увидеть в сети), стоит определиться с типом профильного листа. Различают следующие варианты:

  • «С» — стеновой профильный лист, изготовленный из оцинкованной стали небольшой толщины. Характеризуется легкостью и прочностью, чаще всего используется для самостоятельного изготовления ворот;

Виды профилированных листов, подходящих для монтажа ворот

  • «НС» — листы с крупной высотой волны и большой толщиной, характеризуются повышенной прочностью, но и большим весом;
  • «Н» — несущий профильный лист большой толщины и веса, используется для создания ангаров и гаражей.

Для создания ворот лучше всего подойдут два типа: С8 и С10. Толщина листов первого составляет 0,4-0,6 мм, а высота волны – 8 мм. Квадратный метр такого листа весит до 5,5 кг, то есть одна стандартная створка размером 2х2,5 м будет весить около 25 кг. С10 изготавливается из стали толщиной до 0,8 мм, высота волны – 10 мм. Он отличается большим весом, одна створка может весить до 40 кг.

Распашные ворота и калитка из металла выполнены в едином стиле

Каркас ворот можно сделать из проката железа или же из деревянных брусьев. Первый вариант предпочтительнее, так как дерево нужно постоянно защищать от гниения и других неблагоприятных воздействий, которые металл переносит гораздо легче. Также различают следующие типы каркаса:

  • сварная конструкция – самый долговечный и надежный вариант, которой хорошо выдерживает большой вес. Единственный недостаток – сварной каркас может быть слишком тяжелым для создания автоматических ворот;
  • алюминиевый каркас – используется только в сочетании с легкими материалами обшивки. Идеально подходит для автоматически открывающихся ворот благодаря небольшому весу;
  • каркас на болтах – сооружается проще, чем сварной, но не может похвастаться такой же надежностью и долговечностью.

Схема каркаса из профилированной трубы для распашных ворот с калиткой

Полезный совет! Если вы все-таки собираетесь использовать дерево для каркаса, то для этих целей лучше всего подойдет качественный деревянный брус с сечением 10х10.

Каркас из железа монтируется из профилированной трубы с квадратным или прямоугольным сечением. Оптимальный размер – 40х20 мм.

Опорные столбы, которые можно увидеть на фото кованых ворот и калитки, тоже могут быть выполнены из разных материалов:

  • дерево – самый дешевый, но далеко не самый долговечный материал для опорных столбов. Преимущество – простота в обработке;

Распашные ворота и калитка, выполненные из металла

  • кирпич – служит дольше, чем дерево, смотрится вполне привлекательно и может выдержать большой вес. Идеальный вариант использования кирпича – это обкладывание им металлических конструкций. При этом петли и другие конструктивные элементы нужно приваривать именно к железному сердечнику;
  • бетон – один из самых долговечных и простых в обработке материалов для опорных столбов. Благодаря своей массивности легко выдерживает вес большой конструкции, легко поддается косметическому ремонту;
  • асбест – средний вариант между металлическими и деревянными столбами;

Схема устройства опор для распашных ворот с калиткой

  • металл – столбы из него проще всего устанавливать (они просто вкапываются в грунт), стойко выдерживают многие природные и механические воздействия. Очень хороший вариант опорных столбов для всех типов конструкций – это металлические столбы с бетонным или кирпичным основанием.

Порядок монтажа

Изготовление ворот из профлиста своими руками – это достаточно сложный, длительный и трудоемкий процесс. Рассмотрим его подробно.

Начальный этап возведения ворот – составление подробного чертежа будущей конструкции, который может быть выполнен с нуля или взят из интернета. В любом случае необходимо проведение некоторого количества расчетов и замеров. Чертежи, фото и видео распашных ворот своими руками можно найти на любом специализированном строительном сайте, так что вам остается только выбрать устраивающий вас вариант дизайна.

Монтажные размеры ворот из профнастила со встроенной в створку калиткой

Важный момент – правильно определить глубину ям под опорные столбы. Если ваши ворота имеют 2 м в высоту, то глубина ямы должна быть не меньше 1 м, а диаметр углубления стоит делать на 10 см больше, чем диаметр опорной трубы. Классические размеры ворот из профнастила с элементами ковки – 3-4 на 2,5 м. При этом нужно учитывать габариты калитки, а если вы ограничены в размерах участка, то ее можно врезать в одну из створок.

Далее идет установка опор. Толщина опорной трубы подбирается в зависимости от веса всей конструкции. Труба укладывается в яму, затем засыпается щебнем или битым кирпичом и заливается строительным раствором (цемент с песком в соотношении 1:3 и 25% воды). Если конструкция слишком тяжелая или вам просто нужно дополнительное укрепление, то столбы у основания можно обложить кирпичами.

Процесс установки опорных столбов для распашных ворот

Изготовление самих ворот – отдельный процесс, который стоит расписать детально.

Монтаж ворот из профнастила с элементами ковки: фото и инструкции

При изготовлении ворот, в первую очередь необходимо смонтировать раму, которая будет устанавливаться в проем. Для этого металлические уголки располагаются в форме квадрата или прямоугольника, а места стыков свариваются при помощи сварочного аппарата.

Полезный совет! Для большей прочности рекомендуется делать две рамы – с внешней и внутренней стороны проема. Между ними нужно приварить металлические пластины. Чем надежнее будет крепление, тем лучше рама будет выдерживать вес створок.

Монтажные размеры распашных ворот и калитки с металлическим каркасом и вставками из профнастила

При изготовлении створок, металлические профили раскладываются на ровной поверхности в соответствии с вашим чертежом, а затем места соприкосновения свариваются. Полученные листы следует укрепить продольными или поперечными железными балками. Таким же образом изготавливается каркас для калитки.

После этого покрытие приваривается к каркасной части. Рекомендуемая толщина листового металла – около 2 мм. Вес более толстых листов могут не выдержать опорные стойки, а слишком тонкий металл можно легко повредить.

Ворота из профилированных листов с элементами ковки

Особое внимание следует обратить петлям, так как именно на них держится вся конструкция. Не стоит экономить на данном элементе ворот, иначе вы рискуете получить крайне ненадежную конструкцию. Петли привариваются к опорным столбам и створкам при помощи сварочного аппарата.

После этого ворота и калитка устанавливаются на петли, монтируются замки и засовы, конструкция покрывается краской для защиты от коррозии.

Схема устройства кованых распашных ворот с калиткой

Установка автоматики на ворота

Конструкция с автоматическим приводом – это очень удобный и функциональный вариант, который позволит вам сэкономить время и силы. Для этого даже необязательно иметь специализированное оборудование, а можно использовать поворотный механизм, который применяется в спутниковой тарелке. Такой вариант будет не только эффективным и недорогим, но и безопасным, так как двигатель от спутниковой системы можно совместить с понижающим трансформатором.

Распашные ворота из металла с установленной автоматикой

Два привода от спутниковых систем с максимально длинными штоками прикрепляются к створкам ворот с внутренней стороны участка. К ним же покупается универсальный пульт управления. Также не помешает подсоединить к системе токовое реле, которое будет возвращать створку в исходное положение, если под нее попадет камень или другая помеха. Если такого реле не будет, то механизм автоматического открывания ворот может выйти из строя в результате попадания на дорогу перед конструкцией даже небольшого препятствия.

Кованые ворота: фото и инструкции по изготовлению

Как уже было сказано выше, кованые ворота являются отличным вариантом, который продемонстрирует всем гостям ваш хороший вкус, а также финансовое благополучие. Для того чтобы своими руками изготовить такой тип конструкции, совсем необязательно быть профессиональным кузнецом. В современных строительных магазинах продается большое количество всевозможных кованых элементов, вам остается только приобрести их и включить в свой эскиз.

Ворота со встроенной калиткой, выкованные из металла

Есть несколько вариантов кованых ворот:

  1. Металлические – такой тип полностью изготавливается из декоративных элементов, железных прутьев, уголков. Очень стильно и красиво выглядит, однако обойдется очень дорого.
  2. Комбинированные – конструкции из различных материалов, украшенные металлическими коваными элементами. Стоят в несколько раз дешевле. Сочетание материалов зависит от вашей фантазии и потребностей, но самым популярным вариантом считаются ворота из профнастила с элементами ковки.

Изготавливаются кованые конструкции практически так же, как и из профнастила. Сначала делается эскиз, на который наносятся кованые элементы. К слову, в интернете можно посмотреть большое количество вариантов дизайна готовой продукции, на основе которых вы можете создать свой собственный уникальный стиль. Затем все детали собираются на ровной горизонтальной поверхности и скрепляются с помощью сварки.

Пример монтажа распашных кованых ворот и калитки

Полезный совет! На чертеже кованых ворот очень важно учитывать точные размеры элементов для того, чтобы в готовом изделии между ними не образовались зазоры.

Если ворота кованы, фото продемонстрирует, что все швы между элементами аккуратно зачищены и обработаны. Это можно делать вручную при помощи наждачного полотна, или с использованием специальной шлифовальной машинки. Красить кованую конструкцию также несколько сложнее, чем изготовленную из профильного листа. Лучше всего для этого использовать специальный краскопульт или набор кисточек, если у вас есть много свободного времени.

Распашные ворота из металла с элементами ковки и встроенной калиткой

Также необходимо выбрать варианты расположения кованых элементов на профильном листе. В таком случае декором может быть покрыта не вся поверхность листа, а только его часть. Так вы можете сэкономить денежные средства, но при этом создать красивый и дорого выглядящий элемент ограждения.

Преимущества и недостатки кованых ворот

Как и у любого другого типа, у кованой конструкции есть свои преимущества и недостатки. Достоинства:

  • долговечность – металл может прослужить не один десяток лет при минимальном уходе, а художественная ковка никогда не выйдет из моды;

Распашные ворота с калиткой, выкованные из металла, долговечны и экологичны

  • экологичность – металл кованых изделий абсолютно безопасен для здоровья человека. Кроме того, его внешний вид отлично сочетается с садовыми и приусадебными декоративными элементами.

Недостатки:

  • сложность в изготовлении – если ковать такие ворота своими руками, то на это уйдет очень много времени и сил. К счастью, сейчас все кованые элементы можно приобрести в готовом виде в специализированном магазине;
  • высокая цена – недостаток, который логично вытекает из предыдущего пункта.

Кованые конструкции отличаются особой красотой и изяществом

Уход за коваными конструкциями

Специального ухода данный тип ограждения не требует, особенно если все элементы окрашены специальной антикоррозийной краской. Периодически элементы нужно чистить от грязи и подкрашивать, а подвижные части – смазывать. Чистить кованую конструкцию лучше и удобнее всего при помощи мощной струи воды.

По чертежам, фото и видео кованых ворот своими руками видно, что обилие ажурных элементов может привести к ряду сложностей в процессе их окраски, но хороший краскопульт спасет ситуацию. Учтите, что для подкрашивания потерявших цвет частей, смонтированных сверху на профилированный металлический лист, на последний стоит подкладывать бумагу.

Металлические распашные ворота с обилием ажурных кованых элементов

Ворота распашные металлические с калиткой: фото и нюансы работы

Вне зависимости от того, какой из вариантов распашных ворот вы выбрали, следует учитывать ряд важных моментов:

  • до осуществления каркасных работ бетон вокруг опорных столбов должен как следует высохнуть. Если же вы делаете столбы с прямой врезкой в грунт, то землю вокруг них нужно обильно полить водой, тщательно утрамбовать, а затем дать высохнуть;
  • работы по закладке фундамента для ворот (если требуется) и опорных столбов лучше всего осуществлять в теплое время года, когда грунт еще не промерз, но уже не слишком влажный;

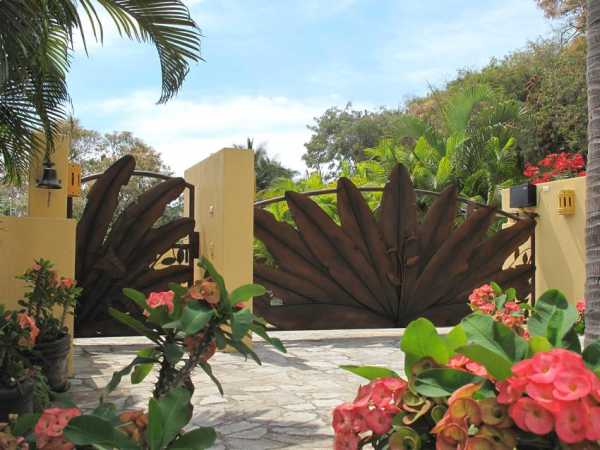

Необычные распашные ворота и калитка с растительными мотивами в дизайне

  • если вы не хотите, чтобы металлические ворота страдали от осадков, то сверху их стоит закрыть небольшим козырьком;
  • металлический каркас и столбы нужно вскрывать специальной краской для защиты от коррозии. Делать это нужно до начала монтажных работ;
  • столбы не должны иметь отверстий сверху. Поэтому, если вы делаете их из полых труб, то отверстия нужно заварить.

Вариант металлических распашных ворот с калиткой

Помните, что качественные и надежные ворота – это залог безопасности вашей территории. Поэтому не стоит экономить на расходных материалах, а также невнимательно относиться к процессу сборки и установки конструкции. На сегодняшний день на специализированных сайтах в интернете размещено огромное количество подробных и доступных материалов, внимательное изучение которых позволит избежать самых распространенных ошибок.

Металлические распашные ворота с калиткой – один из самых популярных типов ворот. Они достаточно просты в изготовлении и эксплуатации, недорого стоят и прослужат вам долгие годы.

psk-remont.ru

Ворота распашные металлические с калиткой своими руками

Воротные системы с автоматическим приводом – простой и традиционный способ обезопасить свой дом от ненужных гостей. Такие ворота состоят из одной или двух створок, укреплённых на столбе при помощи секционных петель. Они способны открываться наружу или внутрь дворовой территории.

[sam id=»1″ codes=»true»]

Заказчик, желающий установить у себя распашные конструкции, должен убедиться в наличии достаточного пространства для открытия створок ворот. Для большего удобства вся конструкция может быть оборудована системой дистанционного управления.

Обе створки сделаны из алюминиевого профиля, заполненного. Ворота могут быть изготовлены и по индивидуальному заказу. К примеру, заполнение ворот может быть:

  • комбинированное;
  • разреженное;
  • сплошное.

Стандартная комплектация распашных конструкций включает следующие элементы:

  • упор боковой;
  • упор центральный;
  • засов;
  • забор;
  • створки ворот;
  • кронштейн крепления электропривода к створке;
  • электропривод и кронштейн для его крепления к столбу проёма.

Преимущества распашных конструкций

Распашные ворота с калиткой – универсальный способ придать вашему дому неповторимый внешний вид. Широкая цветовая гамма, большой выбор фактур и материалов – неоспоримые преимущества таких ворот. Среди других достоинств можно выделить:

  • использование современных профилей даёт возможность создать несколько десятков различных вариантов, которые будут отличаться не только исполнением, но и стоимостью;
  • части конструкций производятся из алюминиевого профиля с использованием полимерного покрытия. Это позволяет защитить металлические элементы от коррозии. Само же полотно ворот в меньшей степени будет зависеть от климатических особенностей региона;
  • высокую надёжность в процессе эксплуатации таких конструкций обеспечивает обработка профилей рамы под углом в 45 градусов. В процессе сборки применяется кнопочный стягивающий уголок и алюминиевый угловой соединитель;
  • проследите за калиткой, которую следует установить, используя для этого 3-секционные накладные петли. Это позволит сделать даже утеплённые конструкции более прочными;
  • ещё одним элементом безопасности станет дополнительное крепление, способное усложнить жизнь потенциальным взломщикам. Ваши ворота не будут иметь каких-либо видимых элементов крепления, что не только сделает их привлекательными, но и гарантирует их безопасность;
  • заниматься калиткой, запорными механизмами и другими подвижными частями необходимо постоянно. Использование современных технологий позволяет устранять любые повреждения без демонтажа всей конструкции ворот.

Изготовление распашных конструкций

Распашные конструкции можно заказать или сделать самостоятельно. В этом вопросе необходимо полагаться исключительно на свои знания и опыт. Желающие самостоятельно установить у себя на участке такие ворота должны знать, что они могут быть изготовлены из различных материалов. Деревянные ворота не отличаются особой прочностью и долговечностью. Чаще придётся заниматься и калиткой, которая будет сильно зависеть от климатических особенностей региона.

[sam id=»2″ codes=»true»]

Металлические конструкции, способные превратить любое жилище в настоящую крепость, станут прекрасным решением на любом участке. Такие ворота отличаются высокой прочностью, неприхотливостью в эксплуатации, возможностью комбинировать их конструкцию с любыми другими материалами. Ключевым элементом здесь является каркас, который можно усилить или украсить при помощи любых материалов.

Процесс изготовления ворот начинается с детального измерения участка, где они будут установлены. Специалисты советуют учесть в расчёте дополнительную площадь, необходимую для того, чтобы конструкции свободно открывались и закрывались. Запроектируйте и небольшую площадь за калиткой, где вы сможете разместить сторожевого пса. После этого вам понадобится сделать чертеж всей конструкции будущих ворот. Это поможет не отходить от намеченного плана, исключая возможные ошибки в размещении всех элементов.

На завершающем этапе следует приобрести все необходимые материалы:

  • профильная труба 100х100 миллиметров. Вам понадобится её около 6-7 метров для изготовления опорных столбиков ворот;
  • профильная труба 20х40 миллиметров будет использована для создания каркаса распашных конструкций. Как правило, предварительный чертеж может потребовать профильную трубу сечением 25х40 миллиметров для утолщения каркаса в некоторых местах;
  • специальные навесы с опорным подшипником, которые сделают все элементы динамичными.

Ваш чертеж может включать различные декоративные и облицовочные элементы и материалы. Профессиональные строители отдают предпочтение деревянной рейке и различным крепежам к ней. Главное, чтобы при этом ворота не стали слишком тяжёлыми. Необходимо, чтобы чертеж включал будущий материал, которым будут закрыты рамы ворот.

Процесс сборки ворот

Специалисты советуют не спешить со сборкой готовой конструкции. Для начала необходимо найти хорошего сварщика. Строители не советуют экономить на этом, чтобы потом не было проблем с петлями или калиткой, которая не будет выполнять своё функциональное предназначение. Покажите сварщику чертеж, которым он воспользуется для создания рамы. На этом этапе необходимо максимально точно соблюсти все габариты, чтобы металлические конструкции не пришлось переделывать.

Создание рамы потребует и умения гнуть трубы для создания плавных изогнутых элементов. Для выполнения этого этапа можно нанять профессионала, способного точно выдержать все размерности. Правильность работы позволяет контролировать чертеж и обыкновенная рулетка. Каркас будущих элементов собирается на специальных прихватах и только потом, когда все металлические конструкции тщательно проверены, начинается процесс сварки. Жители стран с более суровым климатом могут установить на своём участке утепленные ворота, которые будут включать дополнительные слои наполнителя.

Особое внимание необходимо обратить на обработку стыков и рёбра жесткости. Распашные элементы будут плавно перемещаться в пространстве только тогда, когда при первоначальной установке владелец проведёт качественную обработку стыков и петель. Горизонтальные усиливающие перемычки конструкций можно разместить по-разному, но строители советуют устанавливать их на высоте около 400 миллиметров от обоих краёв створок.

Калиткой тоже необходимо тщательно заняться. Все металлические и запирающие элементы должны быть внимательно подобраны. Замок потребует изготовления специального короба из листового железа, способного защитить отдельные распашные элементы от незваных гостей и природных капризов. Утеплённые конструкции, где чертеж предусматривает повышенную толщину отдельных элементов, должны включать несколько таких коробов.

Непосредственный сбор всей конструкции не вызовет особых проблем у новичков:

  • отглушите верхнюю часть опорных столбиков, чтобы исключить попадание атмосферных осадков;
  • распашные элементы будут работать эффективнее, если при установке навеса не будут допущены ошибки. Технология монтажа таких конструкций предусматривает, что штырь смотрит в заглушенную сторону опорного столба;
  • следите за калиткой, чтобы она была расположена на одинаковом расстоянии от нижней и верхней части опоры;
  • распашные элементы должны быть установлены на расстоянии 300 миллиметров от верхней кромки и 1400 миллиметров от нижней;
  • после этого нижняя часть опорной трубы покрывается обрезками, позволяющими усилить её прочность при взаимодействии с бетоном.

Завершающий этап

Процесс соединения всех частей в единое целое проходит быстрее всего, но требует больше внимания. Утеплённые и обычные конструкции потребуют перемещения отвесов на столбиках, расположенных на створках, с последующей сваркой. Особенно следите за калиткой, чтобы её местоположение в пространстве не было нарушено. С этим поможет справиться уровень и обыкновенная рулетка.

[sam id=»3″ codes=»true»]

vorotagate.ru

фото, характеристики, инструкции по установке

Любой частный сектор, будь то дом или дача, нуждается в ограждении. Одним из главных его элементов являются ворота, которые могут иметь самые различные конфигурации. В этой же статье пойдет речь про ворота распашные металлические с калиткой (фото-примеры представлены ниже) и их установку.

Ограждение необходимо для любого частного дома

Преимущества и недостатки установки

Распашные ворота представляют собой две или одну створку, закрепленную на столбах. Они могут открываться как наружу, так и внутрь двора, и быть либо автоматическими, либо механическими.

Такое ограждение имеет простую и удобную конструкцию

Как правило, подобную конструкцию изготавливаются высотой в 5-6 метров, чтобы обеспечить безопасность частного сектора от проникновения преступников. В конструкции часто предусматривается калитка, которая позволит войти во двор, не открывая створку целиком.

Для дополнительного удобства изготавливается дополнительный проход

Установка распашных ворот имеет как плюсы, так и минусы. Рассмотрим их подробнее.

Преимущества:

  • Сравнительно небольшая стоимость, в сравнении с конструкциями другого типа;
  • Простая установка, которую при должной сноровке можно провести и самостоятельно, долгий срок службы;
  • Возможность воплотить в конструкции собственные проекты и наработки;
  • В том случае, если проем в ограждении ничем не ограничен, можно провести монтаж ворот по размеру любого транспортного средства.

Распашные ворота имеют ряд преимуществ

Недостатки:

  • При установке необходимо будет провести тщательное укрепление столбов, глубоко закопав их и забетонировав;
  • Подобное устройство тяжело использовать в условиях частых сильных ветров, так как открыть и удержать их будет непросто;
  • Установка автоматики может существенно увеличить конечную стоимость.

Ограждение имеет и свои недостатки, которые необходимо учесть в обязательном порядке

Ворота распашные металлические с калиткой. Фото и описание типов конструкции

Металлические конструкции имеют целый ряд различных конфигураций, опираясь на которые вы можете подобрать оптимальный вариант.

Каркасные с сеткой

Данный вариант отлично подойдет для тех построек, где необходимо солнце для растений. Такой тип может быть исполнен с любыми декоративными элементами, и, кроме того, имеет небольшую стоимость.

Сетчатые ворота

Ворота из профнастила с элементами ковки. Фото и описание

Все большей и большей популярностью в последнее время стали пользоваться ворота из профнастила с элементами ковки. На фото видно, что конструкция прочная и долговечная. Кроме того, данный материал имеет большой диапазон цветовых и дизайнерских решений, а ворота из профлиста можно сделать и своими руками.

Профнастил – долговечный и прочный материал

Сетчатые кованые ворота. Фото и характеристика

Подобная конструкция имеет стильный вид, и, несмотря на хрупкий внешний вид, отличается большой прочностью каркаса. Кроме того, она имеет сравнительно небольшую стоимость.

Кованые ворота – стильное и прочное решение

С дополнительным утеплением

Подобное решение чаще всего используется в условиях сурового климата, для гаража или сараев. В качестве утеплителя могут выступать самые разные материалы, включая деревянные доски.

Ворота с утеплителем – надежный вариант в условиях сильных морозов

Полезная информация! При выборе обратите внимание на материал, из которого изготовлено само ограждение, так как конструкция должна с ним выгодно сочетаться.

Устройство распашных изделий, рекомендации по выбору материала

Любые распашные металлические ворота с калиткой, фото которых представлены выше, состоят из  одинакового набора элементов:

  • Каркаса, на который и производится установка декоративных элементов.

Каркас – основа любой конструкции

  • Обшивки, которую крепят на каркас.

Обшивкой заполняют пространство каркаса конструкции

  • Петлей, на которые вешается каркас.
  • Столбов, которые поддерживают всю установку.
  • Запорного механизма, позволяющего закрывать и открывать ворота.

Для выполнения монтажа понадобится целый арсенал материалов и различных инструментов: песок, цемент, щебень, кирпич, краска, гвозди. Если же вы решили делать распашные ворота своими руками (чертежи, фото и видео представлены ниже), то вам понадобится помимо вышеназванного, еще дополнительные устройства:  болгарка, сварка, различные кисти.

Возвести подобную постройку своими руками легко. Чертежи, схемы, эскизы и конструкция представлены в свободном доступе в интернете

Выбираем материалы

Необходимо со всей ответственностью подойти к выбору материалов для распашных металлических ворот с калиткой. Фото, описания и прочие характеристики должны быть тщательно изучены.

Выбор обшивки:

Для данной конструкции должен использоваться прочный, крепкий материал. Если это дерево, то оно должно быть дополнительно защищено от гниения и обработано от появления различных древесных паразитов. Если же вы планируете использовать профнастил, выбирайте класс С, Н или НС.

Профнастил должен быть класса С, Н или НС

Выбор материала для каркаса:

  • Сварной каркас – отличается наибольшей долговечностью и прочностью. Не подходит для автоматических ворот ввиду своего внушительного веса.
  • Алюминиевый каркас – отличный надежный вариант для автоматики, так как имеет небольшой вес.
  • Болтовой каркас – самый легкий в изготовлении, но и наименее долговечный.

Полезная информация! Для создания каркаса воспользуйтесь металлом, так как он легче переносит неблагоприятные воздействия, чем дерево.

Металл – наилучший вариант для каркаса ворот

Выбор материала для столбов:

  • Кирпич – прочный и долговечный вариант, выдерживающий вес больших конструкций.

Кирпич отличается высокой прочностью

  • Бетон – наиболее надежный материал, который помимо прочего хорошо поддается обработке и косметическому ремонту.

Бетон – наиболее оптимальный вариант

Монтаж: пошаговая инструкция

При правильном подходе легко выполнить монтаж любой конструкции, например сетчатых или кованых ворот. Фото и подробное описание поможет вам выполнить работу легко и просто.

  • Первым делом составляется подробный чертеж со всеми необходимыми расчетами для распашных ворот своими руками. Чертежи, схемы, эскизы и конструкции легко найти на просторах интернета.

Пример чертежа

  • Производится установка опоры. Для этого в яму погружается опора, а оставшееся пространство засыпают строительным мусором и заливают раствором.

Варианты бетонирования металлических опор

  • Устанавливается каркас вместе с установленной обшивкой.

Распашные металлические ворота готовы

Устанавливаем автоматическую систему открытия

Для того чтобы установить автоматику, вам нет необходимости покупать дорогостоящее специальное оборудование, а можно воспользоваться всем доступным поворотным механизмом от спутниковой тарелки. Данный вариант отличается невысокой стоимостью и легкостью в установке.

Делаем выводы

Итак, в данной статье нам удалось разобрать устройство распашных ворот, их типы, материалы для изготовления и пошагово разобрали монтаж. Будьте уверены – тщательно подготовившись и изучив предложенные материалы, вы сможете воплотить в реальность даже самую сложную задумку.

Обстоятельный подход – залог успеха

Важно помнить, что получить долговечную и надежную конструкцию можно только подойдя к работе ответственно.

Видео: фото-примеры металлических ограждений и калиток



Фотогалерея (20 фото)

Комментариев пока нет...

www.elw.ru
