Коробки распределительные пластиковые и металлические


Коробки установочные распределительные предназначены для коммутации проводов и монтажа электроустановочных изделий при скрытой и открытой проводке.

Коробки протяжные металлические У994, У995, У996, У997, У998, У999, У1000 предназначены для протяжки, коммутации и ответвления проводов и кабелей при выполнении открытых или скрытых электропроводок при прокладке кабельных линий напряжением до 1000 В. Коробки изготавливаются из черных металлов с последующим лакокрасочным покрытием. Коробки не оснащены электрооборудованием. Отверстия, пазы, желоба для ввода труб (кабелей) выполняются при монтаже.



Коробки протяжные металлические
НоменклатураРазмеры (мм)Степень защиты
Коробка протяжная У994М У3, 110х110х81110х110х81IP31
Коробка протяжная У994 У2, 110х110х81110х110х81IP54
Коробка протяжная У995М У3, 150х150х101150х150х101IP31
Коробка протяжная У995У2, 150х150х101150х150х101IP54
Коробка протяжная У996М У3, 200х200х101200х200х101IP31
Коробка протяжная У996 У2, 200х200х101200х200х101IP54
Коробка протяжная У997М У3, 300х300х200300х300х200IP31
Коробка протяжная У997 У2, 300х300х200300х300х200IP54
Коробка протяжная У998М У3, 400х400х200400х400х200IP31
Коробка протяжная У998 У2, 400х400х200400х400х200IP54
Коробка протяжная У999М У3, 500х500х200 500х500х200IP31
Коробка протяжная У999 У2, 500х500х200500х500х200IP54
Коробка протяжная У1000М У3, 600х600х200600х600х200IP31
Коробка протяжная У1000 У2, 600х600х200600х600х200IP54

Коробки герметичные распределительные алюминиевые КРВ предназначены для состыковки металлорукавов и труб одинакового диаметра. Степень защиты IP54

Коробки распределительные алюминиевые КРВ герметичные
НоменклатураДиаметр Внешний вид
Коробка распаечная КРВ 151/2″
Коробка распаечная КРВ 203/4″
Коробка распаечная КРВ 251″
Коробка распаечная КРВ 321¼’’
Коробка распаечная КРВ 381½’’
Коробка распаечная КРВ 502″
Коробка распаечная КРВ-Л 151/2″
Коробка распаечная КРВ-Л 203/4″
Коробка распаечная КРВ-Л 251″
Коробка распаечная КРВ-Л 321¼’’
Коробка распаечная КРВ-Л 381½’’
Коробка распаечная КРВ-Л 502″
Коробка распаечная КРВ-П 151/2″
Коробка распаечная КРВ-П 203/4″
Коробка распаечная КРВ-П 251″
Коробка распаечная КРВ-П 321¼’’
Коробка распаечная КРВ-П 38
1½’’
Коробка распаечная КРВ-П 502″
Коробка распаечная КРВ-Т 151/2″
Коробка распаечная КРВ-Т 203/4″
Коробка распаечная КРВ-Т 251″
Коробка распаечная КРВ-Т 321¼’’
Коробка распаечная КРВ-Т 381½’’
Коробка распаечная КРВ-Т 502″



avicospb.ru

Нужно ли заземлять металлические распределительные коробки, используемые исключительно в качестве тяговых коробок?

Нет, вам не нужно прикреплять заземляющий провод непосредственно к металлическому корпусу, если вы просто используете его в качестве точки натяжения, и в противном случае вы заземляете его с помощью непрерывных проводов EMT. 250.148 от NEC для заземления проводников к коробкам применяется только в том случае, если проводники сращены внутри коробки или подключены к оборудованию внутри или поддерживаются коробкой.

С 2011 NEC:

250.148 Преемственность и навесное оборудование

Заземление проводников в коробки. Если проводники цепи сращены внутри коробки или подключены к оборудованию внутри или поддерживаются коробкой, любой заземляющий проводник (и) оборудования, связанный с этими проводниками цепи, должен быть подключен внутри коробки или к коробке с устройствами, подходящими для использования в соответствии с с 250,148 (А) по (Е).

Исключение: заземляющий провод оборудования, разрешенный в соответствии с 250.146 (D), не должен быть подключен к заземляющим проводникам другого оборудования или к коробке.

(А) Соединения. Соединения и соединения должны быть выполнены в соответствии с 110.14 (B), за исключением того, что изоляция не требуется.

(B) Заземление Непрерывность. Расположение заземляющих соединений должно быть таким, чтобы отключение или снятие розетки, светильника или другого устройства, подаваемого из коробки, не нарушало и не нарушало целостность заземления.

(C) Металлические Ящики. Соединение между одним или несколькими заземляющими проводниками оборудования и металлической коробкой должно быть выполнено с помощью винта заземления, который не должен использоваться ни для каких других целей, оборудования, указанного для заземления, или перечисленного устройства заземления.

(D) Неметаллические ящики. Один или несколько заземляющих проводников оборудования, введенных в неметаллическую розеточную коробку, должны быть расположены таким образом, чтобы можно было подключить любой фитинг или устройство в этой коробке, требующее заземления.

(E) Припой. Соединения, зависящие исключительно от припоя, не должны использоваться.

askentire.net

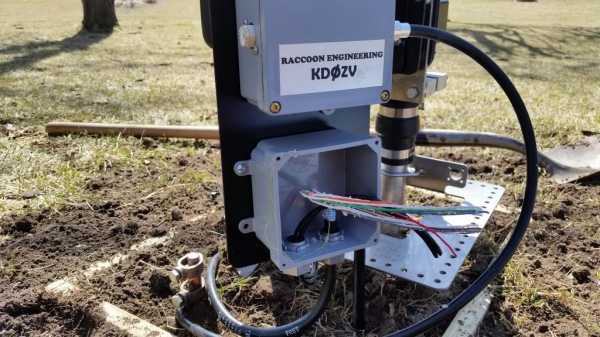

Распаечные коробки наружной установки. Распределительная коробка для электропроводки

Монтируя электрическую проводку или электронные коммуникации, обязательно приходится делать узловые точки, в которых происходят переходы от одной шины к другой или разветвления от основной линии по направлениям, идущим к конкретным объектам или электрическим приборам. Такие места в первую очередь должны быть безопасными и надежно защищать соединяемые контакты от воздействия окружающей среды. Для этих целей разработали распаечные коробки.

Что такое распаечные коробки

Пластиковая распаечная коробка (или металлическая) представляет бокс круглой, квадратной или прямоугольной формы, снабженный отверстиями ввода электрических кабелей. Главная задача изделия – обеспечить защиту разводки проводов, которые внутри можно соединять между собой пайкой, скруткой или при помощи клемников. Полученные отводы переправляют в любые стороны.

Распаечные коробки наружной установки относят к группе электромонтажного оборудования. Их специфика предполагает наличие в таких устройствах элементов, отвечающих за герметичность соединений внутри. Так, они снабжены прокладками, муфтами, которые предотвращают попадание в корпус влаги через входные отверстия и крышку.

Область применения

Сфера, где можно использовать распаечные боксы, касается питающего электричества и электрических сигналов, которые передаются при помощи проводов. Поэтому выделяют несколько их видов:

  • Обычные электрические распределительные – предназначены для осуществления разводки проводов питающего напряжения в бытовых и промышленных условиях. Такие боксы можно применять также для постоянного тока.

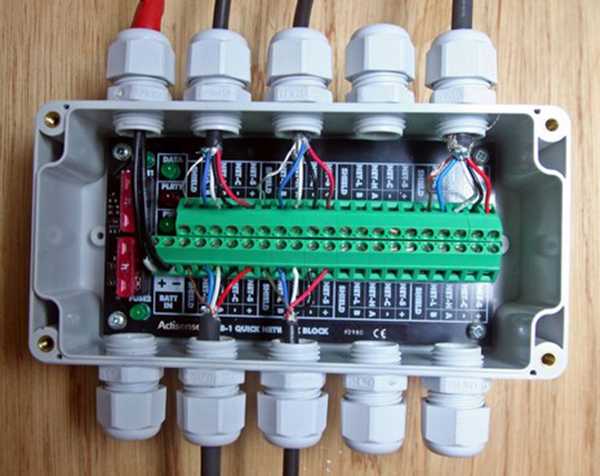

  • Телефонные, компьютерные, для проводки сигнализации – в них разводят многожильные шины. Они, как правило, снабжены клеммами и защитной системой от проникновения внутрь.

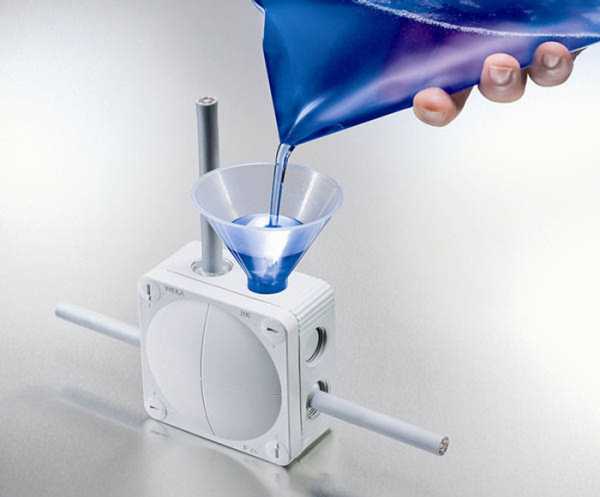

  • Распаечные коробки наружной установки под высокочастотное и сверхвысокочастотное (СВЧ) оборудование. В них возможна не только распайка проводов, но допустима установка небольших схем. Корпус обязательно имеет экранирование, а содержимое иногда заливают водонепроницаемым компаундом, если оборудование эксплуатируется при условии повышенной влажности.

Классификация коробок для электропроводки

Распаечные коробки наружной установки делятся по нескольким признакам.

Материал изготовления:

  • Полимер – корпуса полиэтиленовые, полипропиленовые, из полистирола.
  • Металлические – из жести либо алюминия и его сплавов.

Назначение:

  • Бытовое – для разведения электрической проводки, где используются однофазные сети.
  • Промышленное – мини-боксы повышенной прочности, где разводят провода трехфазного напряжения.
  • Специальное – распаечные коробки наружной установки для разведения сигнальных кабелей импульсной, радиочастотной и СВЧ техники.

Способ установки:

  • Открытого типа – проводка проходит снаружи поверхности.
  • Скрытого типа – кабеля спрятаны внутрь штробы.

Уровень защищенности:

  • IP44 – боксы, которые допускается использовать на улице под укрытием от прямого попадания дождя, пыли, в помещениях с влажной средой.
  • IP55 – коробки, выдерживающие непродолжительное прямое попадание воды и не пропускающие пыль. Наиболее ходовой вид распределительного оборудования.
  • IP65 – предназначены для установки в местах сильно подверженных воздействию атмосферы, не пропускают дождевые потоки воды и пыль.
  • IP67 – могут продолжительно находиться во влажной среде, например, под землей или на ее поверхности.
  • IP68 – способны защищать проводку под водой. Они предназначены для небольших глубин.

Конструкции распределительных коробок

Все распределительные коробки для электропроводки имеют основные типовые элементы конструкции, но есть некоторые отличия в деталях.

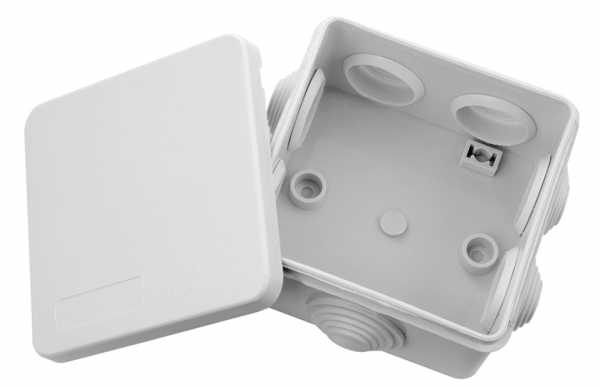

Коробки поверхностной установки включают:

  • Квадратный, прямоугольный или круглый бокс с отверстиями для проводки по сторонам, резьбовыми втулками входа винтов крышки, втулками крепления DIN-рейки и отверстиями для монтажа к несущей поверхности.
  • Крышку, снабженную каналом для уплотнительной резинки и отверстиями под винты крепления к боксу. На ее внешней поверхности обычно указываются технические параметры изделия.
  • Сальники ввода кабельного канала или проводов.
  • Четыре винта крепления крышки.
  • Уплотнительную резинку.
  • DIN-рейку для соединения проводов (бывает не во всех моделях).
  • Кнопку безопасности, которую подсоединяют к сигнализации, чтобы предотвратить несанкционированный доступ (бывает только в моделях специального назначения).

Коробки наружной установки врезного типа отличаются от описанных выше тем, что отсутствуют уплотнительные резинки и сальники, так как вся поверхность прячется под слой шпаклевки, которая будучи влагостойкой сама обеспечивает герметичную защиту.

В металлических боксах кабельные каналы вводят через штуцеры резьбового типа. Они более надежно защищают соединения от атмосферных воздействий. Такие изделия нет надобности экранировать.

Подключение распаечной коробки

Чтобы установить коробку разводки проводов, понадобится такой монтажный инструмент:

  • Электрическая дрель с функцией удара.
  • Пассатижи.
  • Отвертка под плоский и фигурный шлиц.
  • Монтажный нож со сменными лезвиями.

Дополнительные элементы:

  • Рулон изоленты.
  • Зажимные клеммы электрические.
  • Крепежный материал (саморезы, пластиковые дюбели).

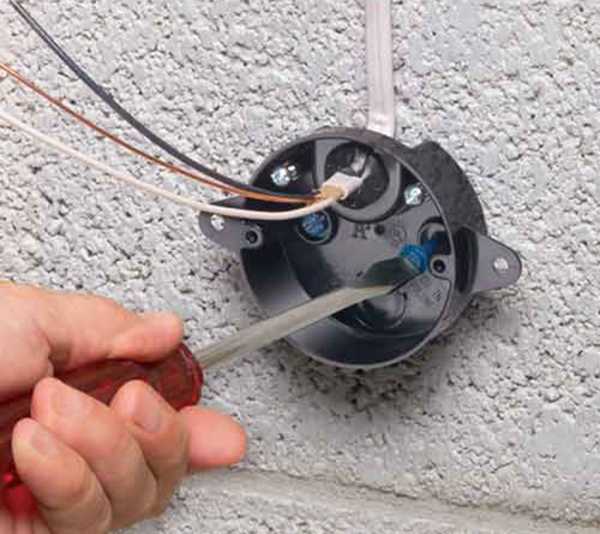

Порядок выполнения работ по монтажу наружной распределительной коробки для электропроводки следующий:

  1. В месте установки сверлят отверстия для крепления бокса к плоскости, забивают дюбели.
  2. В сальниках ножом вырезают отверстия под нужный диаметр провода.
  3. Внутрь прикручивают электрические клеммы на нужное количество контактов.
  4. Коробку крепят к стене саморезами, вкручивая их в дюбели.
  5. Через полученные отверстия в сальниках вводят провода.
  6. Зачищают концы проводов от изоляционного материала и снимают слой окисления, если такой присутствует.

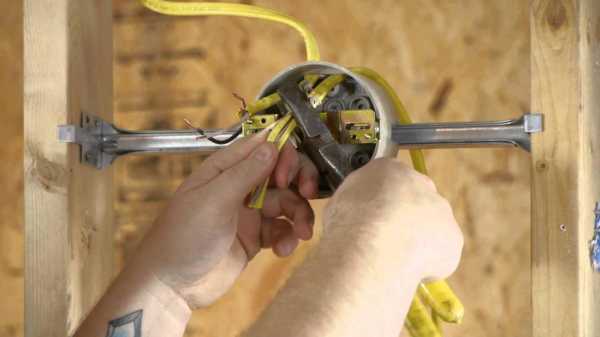

  7. Собирают схему в распаечной коробке, закрепляя провода в соответствующих клеммах.
  8. Закрывают крышку бокса, фиксируя ее резьбовыми винтами.

Преимущества применения распределительных коробок

Удобство использования коробок монтажных является вполне обоснованным:

  • Изделия выпускают под разную мощность электрических линий.
  • Обеспечивается высокая степень защиты контактов при правильном выборе типа устройства.
  • Отсутствие сложности монтажа корпуса и соединения проводов.
  • Широкий выбор форм и декоративного исполнения, например, распаечные коробки наружной установки под дерево.
  • Возможность доступа к коммуникациям и переподключению.
  • Долговечность конструкции.

Заключение

Несмотря на простоту работ по монтажу распаечных коробок, важно помнить, что допуск к такому роду деятельности имеют только специалисты электрики и электронщики, если речь идет о разводке сигнальных проводов!
