Металлический навес 5х5 из профнастила своими руками – Навеса из профнастила своими руками: технология монтажа

Самые высокие столбы монтируются по центру конструкции. По обеим сторонам, отклоняясь от оси, нужно уменьшать высоту столбов с равномерным шагом. Между столбами будут привариваться заранее изготовленные фермы. На них с равномерным шагом наваривают поперечные прогоны, на которые будет крепиться профнастил. Таким образом, весь снег и дождевая вода не смогут задерживаться на поверхности навеса и будут равномерно скатываться по обеим сторонам конструкции.

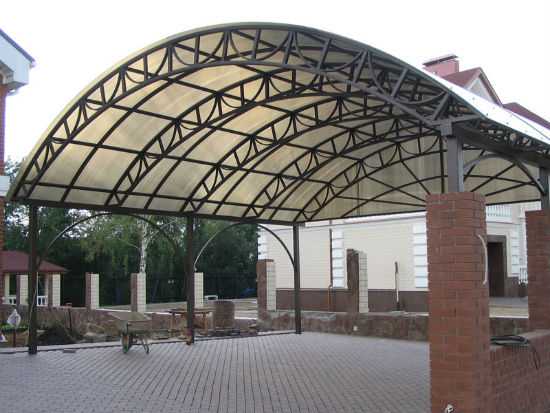

Арочная конструкция

Навесы из профнастила, которые имеют арочный вид, собрать гораздо сложнее. Но выглядит такая конструкция презентабельно и красиво.

Для монтажа потребуется заранее смонтировать 4 массивных столба из профилированной трубы. Можно использовать квадратную трубу с сечением 100х100 мм и толщиной стенки в 4 мм. Столбы должны находиться строго в одной горизонтальной плоскости.

Затем придется везти трубы, которые предназначены для арочных ферм, на трубопрокат. Там при помощи специализированной установки их выгнут под определенным углом. Между двумя столбами привариваются прочные балки, на которые впоследствии и будут вариться арочные фермы.

Поверх ферм привариваются прогоны, на которые прикручивается профнастил.

Шумоизоляция и монтаж отливов

Многие люди сталкиваются с проблемой, при которой невозможно находиться под навесом из профнастила во время дождя. Дело в том, что профнастил изготавливается из стали, поэтому при попадании на его поверхность капель дождевой воды раздается грохот. Чтобы избежать этого, перед монтажом следует расстелить во всей поверхности специальную шумоизоляционную пленку. Это позволит сохранить тишину конструкции на долгое время.

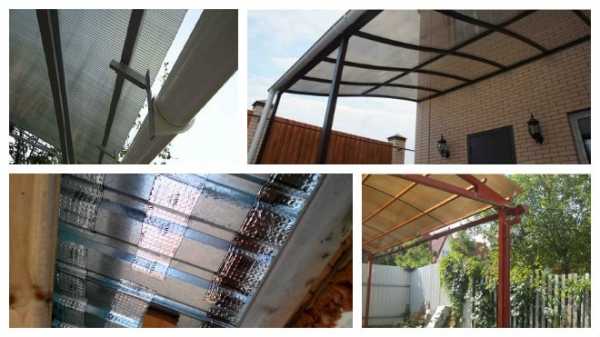

Монтаж шумоизоляции и отливов навеса

Также стоит позаботиться о монтаже отливов, которые позволят отводить дождевую воду. На конце ската навеса из профнастила следует приварить к опорной балке кронштейны. Делать это необходимо с небольшим уклоном в ту сторону, в которую должна будет стекать вода. На кронштейнах есть специальные защелки, поэтому можно без труда вставить в них отдельные элементы желобов. Но для достижения максимального результата следует промазать все стыки герметиками или силиконом. По краям желобов ставятся заглушки, которые также промазываются силиконом. Рядом с заглушкой есть отверстие, к которому и подсоединяется сливная труба. Таким образом, даже при сильном дожде вся вода будет стекать в определенном месте.

Полезные советы:

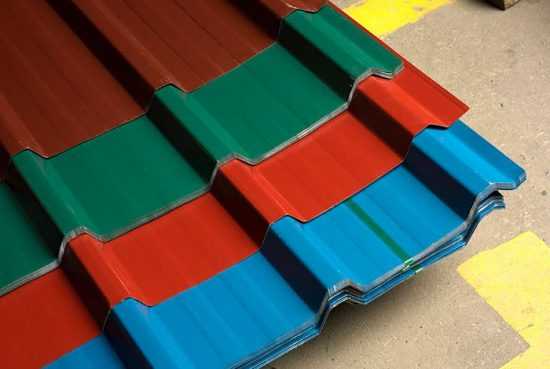

1. Листы профнастила приходят в отдельных пачках. Для того чтобы не поцарапать, следует аккуратно поднимать их с двух сторон и ни в коем случае не стягивать.
2. При резке материала следует использовать исключительно ножовку по металлу либо специальные ножницы. Болгарку применять для этих целей нельзя, поскольку при резке кромка нагревается, и защитный слой в области реза будет поврежден. Это, в свою очередь, может привести к преждевременной коррозии.
3. При монтаже профнастила не нужно прилагать чрезмерных усилий. Закручивать саморезы надо аккуратно. Резиновая прокладка не должна деформироваться, чтобы впоследствии вода не попала в отверстие.
4. Каркас навеса перед покраской лучше всего предварительно покрыть грунтовкой в 2 слоя. Слоев краски также должны быть как минимум два.

Если следовать этим довольно простым правилам, то конструкция сможет прослужить вам долгие десятилетия.

Похожие статьи

landshaftt.ru

Односкатные навесы из профнастила

Приветствую, своих читателей. В данной статье решил рассмотреть тему – односкатные навесы из профнастила. Этот материал имеет прекрасные характеристики, основные из которых прочность, легкость, морозоустойчивость, долговечность – срок его эксплуатации 50 лет. Именно поэтому выбираем его в качестве покрытия навеса.

Навес – это конструкция на опорах, выполненная в виде крыши. По назначению навесы выполняют защиту пространства под ним от атмосферных осадков, палящих лучей солнца.

Зачастую возникает необходимость в строительстве навеса для автомобиля, над крыльцом в частном доме или на даче. Он выполняется над прилавками на улице, мангалами, над площадкой для отдыха на даче, над пандусами, рампами, устраиваемыми в магазинах для разгрузки товаров с машин и в других случаях.

Основными элементами односкатного навеса являются стойки, прогоны – продольные и поперечные, которые на них устанавливаются и покрытие – в нашем случае из профнастила.

Односкатные навесы из профнастила бывают:

• Отдельно стоящими.
• Пристроенные к зданию.

Все зависит от его назначения. Это легко и быстромонтируемые конструкции. Но все по порядку. Рассмотрим сначала отдельно стоящие односкатные навесы.

Технология монтажа навеса из профнастила

В идеале должен быть проект на навес, так как проектная фирма выполнит расчеты с учетом всех нагрузок. Это определит размеры фундамента в плане, его конструкцию, применяемые материалы и прочие моменты.

Давайте для примера возьмем отдельно стоящий односкатный навес для вашего автомобиля. Определяем геометрические размеры для него – высота = 2, 2м – 2,4м; длина = 6метров, ширина = 3метра;



Металлические элементы навеса могут соединяться при помощи сварки или болтовыми соединениями.

• Прежде всего, осуществляется планировка поверхности и разметка будущих фундаментов под опоры навеса.
• Фундамент под каждую опору, как правило, выполняется столбчатый. Технология его устройства, глубина заложения, последовательность работ аналогична той, что описана в статье – фундамент под столбы забора – не хочу повторяться. Размеры в плане принимаем 500х500мм.
• В качестве опорных конструкций — стоек можно выбрать: металлическую профильную трубу сечением 60х60 – 100х100мм обычную трубу с наружным диаметром 76, 89 или 108 мм
• Это может быть прокатный профиль (швеллер, уголок). Диаметр или сечение опор зависит прямо пропорционально от площади вашего навеса из профнастила.
• При желании стойки устанавливают из деревянных конструкций, например, из строганного бруса, если вы решите выполнить элементы навеса из дерева (кроме покрытия).
• В нашем примере используем опоры из труб диаметром 76 — 89мм. Расстояние между ними принимаем 1,5 – 2 метра в продольном направлении и 3 метра в поперечном (ширина навеса).
• Если расстояние между опорами более 3 метров, то можно вместо прогонов применить легкие односкатные фермы из металлического профиля.

навес по односкатным фермам

Установку стоек можно произвести следующими способами:

— Устанавливаем опору и заливаем ее бетоном.

— Приваркой к металлической пластине, установленной в фундамент. Это выполняется следующим образом: при бетонировании фундамента в бетон устанавливается пластина с анкерными выпусками. Выпуски заходят в тело бетона, а пластина, как закладная деталь, находится на поверхности фундамента.

— При болтовом соединении так же, как в предыдущем случае устанавливается пластина, но уже с анкерными болтами.

• В нашем примере опору выставляем строго вертикально по уровню и заливаем бетоном марки 150 – 200. Уклон покрытия навеса создается установкой стоек разной высоты по сторонам навеса (например, 2,4метра по одной и — 2метра на другой).
• По стойкам укладываем прогоны из швеллера № 12 в поперечном направлении, то есть перпендикулярно длинной стороне навеса. Крепим прогоны к стойкам сваркой или болтами.
• Следующий шаг – укладка прогонов (обрешетки) в продольном направлении из профильной трубы 40х40мм с шагом 500 – 600 мм. Крепление производим сваркой или саморезами по металлу. Получилась балочная клетка – жесткий и надежный каркас.
• Весь металлический каркас необходимо покрасить – тем самым защитить металл от коррозии. Если это деревянные конструкции, то их следует обработать средствами защиты древесины, а потом покрасить, а ту часть опорных стоек, которая будет в фундаменте, покрыть битумом.
• Завершаем сборку односкатного навеса покрытием его листами профнастила. Листы профнастила крепят к металлической обрешетке, используя оцинкованные саморезы. Рассчитывают их количество из расчета 6-8 единиц на метр квадратный площади конструкции. Они снабжены резиновыми уплотнительными шайбами, чтобы предотвратить проникновение влаги через отверстия в профнастиле.

Мы рассмотрели то, как выполняются отдельно стоящие односкатные навесы из профнастила.

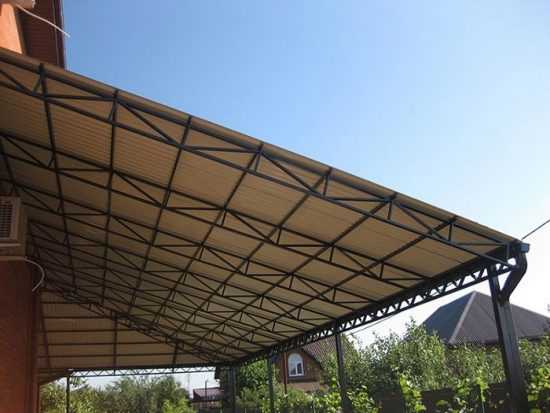

Пристроенный односкатный навес

• Хочу пару слов сказать о пристроенном к зданию односкатном навесе. Технология возведения та же,но  следует уделить особое внимание примыканию его к стене.
• Иногда та часть навеса, которая примыкает к зданию, может опираться не на стойки, а на элементы крепления, устанавливаемые на стене – опорные полки, столики, закладные детали.
• Важным моментом пристроенного навеса из профнастила является правильное выполнение примыканий его покрытия к стене здания. В этом месте всегда образуется щель — через нее могут поступать атмосферные осадки – вода от дождя или тающего снега, льда.
• Избежать этого можно тогда, когда над навесом у стены устанавливаются жестяные примыкания, которые одним концом заводят в заранее выпиленную канавку в стене чуть выше покрытия из профнастила.
• Примыкание отгибом уходит вертикально вниз, вплотную к стене. Вторым отгибом его укладывают непосредственно на покрытие из профнастила, тем самым перекрывается щель между профнастилом и стеной. Узел примыкания созвучен с примыканием козырька над входом к стене.

При любом виде навеса желательно иметь проект с расчетом возможных снеговых нагрузок для вашей местности. От этого зависит сечение профиля несущего каркаса, шаг прогонов и выбор марки профнастила.

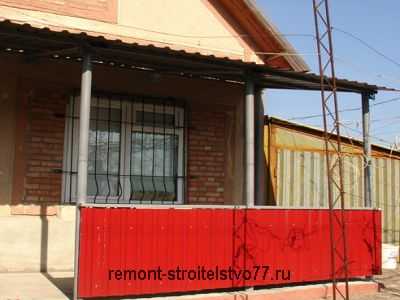

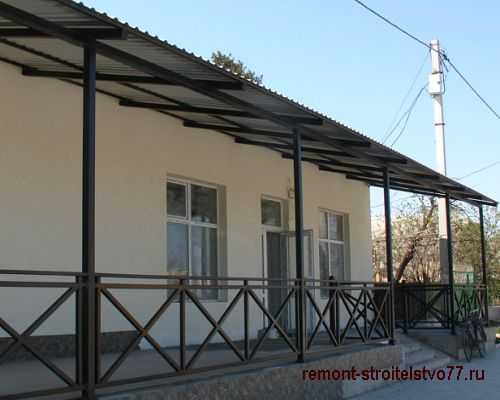

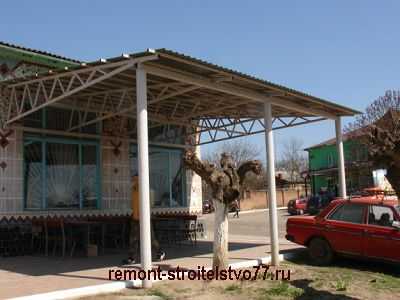

Именно такой пристроенный односкатный навес я сделал у себя на даче над крыльцом, так как после обеда туда поворачивает солнце. Крыльцо выполнил на всю ширину здания и по контуру смонтировал невысокое ограждение тоже из листов профнастила – получилась терраса. Здесь мы обедаем, просто отдыхаем, а навес защищает от солнца.



remont-stroitelstvo77.ru

Односкатные и арочные навесы из металлопрофиля, фото конструкций и чертежи

Металлические навесы – надежные, функциональные хозяйственные постройки, прочные, практичны, но визуально легкие, гармонично вписываются в ландшафт участка, не загромождают природный пейзаж. В статье разберем, в чем преимущества и недостатки конструкций из металла, из чего лучше строить, предложим примеры простых проектов, подскажем, как правильно рассчитать размеры постройки, а также ее отдельных элементов.

Приведем подробную, поэтапную инструкцию, как сделать односкатный навес из металлопрофиля своими руками, чертежи для примера выбрали со средними размерами, при необходимости их можно откорректировать под индивидуальные условия.

Общие характеристики металлических навесов

Навесы из металла, фото-схема стандартной конструкции приведена ниже, можно изготовить своими руками, даже если вы далеки от строительства. Конструктив постройки прост – это вертикальные опоры-столбы, на них крепится стропильная ферма, далее устраивается обрешетка, затем кровля.

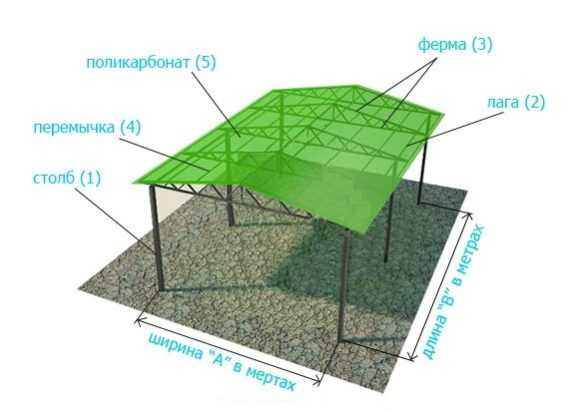

Навесы из металлопрофиля, на фото общий вид стандартной конструкции

Область применения

Металлические навесы широко популярны в частном индивидуальном, а также коммерческом строительстве. Это крытые стоянки для автомобилей, остановки – укрытие для людей, ждущих общественного транспорта, конструкции над входом в здание, по нормативному регламенту их наличие обязательно в домах выше 2 этажей, козырьки над калиткой, галереи, ведущие от ворот к дому, хозяйственные постройки — укрытия для дров, прочей утвари, беседки – от мини конструкций до комбинированных построек иногда двухэтажных.

Проект отдельно стоящего металлического навеса из профиля

Конструктив

Навесы металлические можно разделить на три вида:

• Мини конструкции – козырьки, мобильные беседки, моноизделие – мангал с крышей.
• Самостоятельные отдельно стоящие металлические постройки.
• Комбинированные — пристройки к гаражу, дому, бане и т.д., чаще это веранда, терраса – место для отдыха, либо навес хозяйственного назначения.

Чертеж консольно-балочного приставного металлического навеса к дому

Проект навеса из металлических конструкций делается исходя из функционала постройки, это могут быть:

• открытые строения, состоящие из опор и крыши;
• закрытые постройки, где бока зашиваются листовым материалом, панелями, деревом, решетками, стеклятся, закрываются плотными шторами, тентовыми, тканевыми со специальной влагостойкой пропиткой, брезентовыми, мягким остеклением.

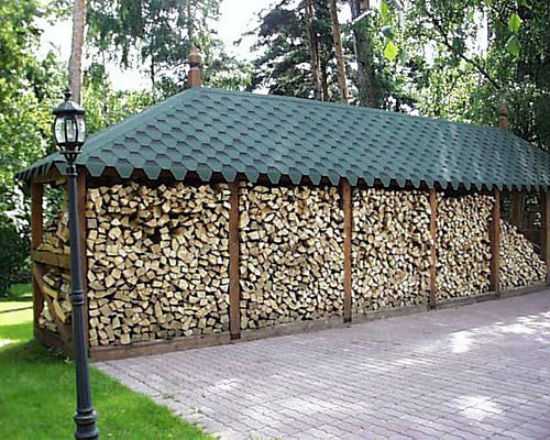

Навес из металлопрофиля и мягкой черепицы для дров

Совет:  Для остекления металлического навеса рекомендуется использовать раздвижные алюминиевые системы, они не загораживают обзор, секции можно сдвинуть, чтобы максимально открыть постройку. Подобное остекление – надежная защита от осадков, пыли, порывов ветра, в небольшой мороз сохранит благоприятный микроклимат внутри, что сделает отдых комфортным в любое время года.

Большая металлическая конструкция, комбинированная с кирпичной кладкой

Открытые металлические навесы, благодаря небольшому весу конструкции, часто устраивают на крыше гаража, летней кухни, беседок. Такое решение — это прекрасная возможность организовать комфортную зону отдыха с шикарным обзором, если на участке нет места под самостоятельное строение.

Преимущества и недостатки металлических навесов

Изготовить навес своими руками из металла – это выгодное, практичное решение, при соблюдении технологии строительства, должном уходе — постройка прослужит верой и правдой несколько десятков лет.

Металлоконструкции не боятся температурных дельт, устойчивы к природным физико-химическим, биологическим, механическим нагрузкам. Но металл быстро нагревается и остывает, это следует учитывать при строительстве навесов для отдыха, над мангалом, поэтому лучше предусмотреть защитные элементы, например, в беседке сделать перила, а также сидушки из дерева.

Основной враг металлических навесов – ржавчина, которая способна нанести ощутимый вред, даже разрушить строение за небольшой срок. Избежать фатальных последствий поможет обработка и защита металлических элементов навеса.

Чертеж металлического козырька над крыльцом

Материалы

Металлические навесы разделяются по материалам изготовления:

Материал	Опоры,	Стропильная система	Вспомогательные элементы, обрешетка	Крепление
	Толщина стенок и сечение профиля зависит от размера строения
Круглая труба	50-100 мм в диаметре	Ø25-30 мм, часто ферма делается из дерева	Ø18-25 мм	Сварка
Профильный прокат	Ребро профиля 50-150 мм	25*25, 40*30, 25*50, 40*40 мм со стенкой 2 мм для маленьких, средних построек, 3 мм для больших, или используется профиль 60*40*2 мм	40*20 мм	Сварка на металлическую косынку или болтовое соединение
Сборные конструкции из алюминиевого профиля	Готовые изделия, собираются как конструктор: на шайбы или концевым способом
Навесы из нержавейки	Изготовить своими руками качественное изделие под силу только профессионалам, требуется специальный вид сварки. Навесы из стали-нержавейки не требуют финишной обработки или дополнительной защиты.
Кованые изделия	Самый роскошный, изысканный вид навесов, которые станут украшением дома и участка. Здесь 2 варианта реализации идеи: заказать готовую постройку или сделать своими руками. Проще первое решение, но сравнивая стоимость, меньше финансовых затрат, если сварить каркас из металлопрофиля, украсить его коваными деталями, по цене дешевле обойдется серийная штамповка, которую можно купить на рынке.

Практичней, экономичней — построить навес из профильной трубы своими руками. Со временем его можно закрыть шторами, застеклить, обложить кирпичом, камнем, украсить ковкой, деревянной решеткой.

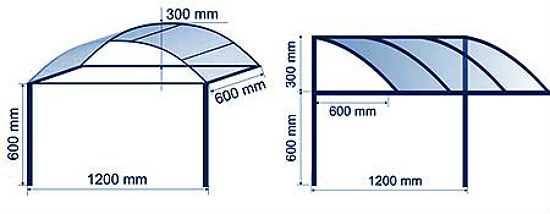

Чертеж стандартного консольного металлического козырька над входной дверью

Техническая сторона вопроса – проекты, схемы, чертежи, расчеты

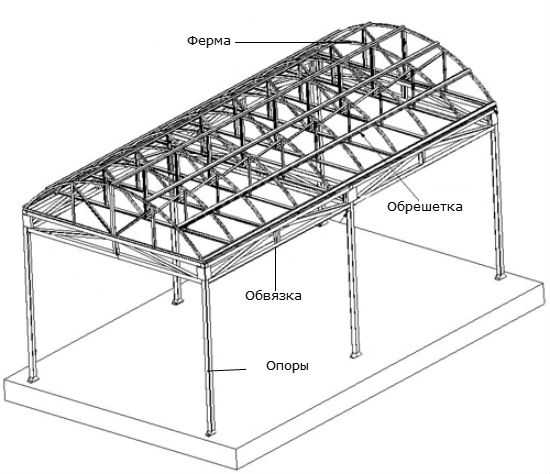

Анализируя любой чертеж навеса из профильной трубы, конструкцию можно представить в двух частях: металлический каркас и крыша. Основание — вертикальные столбы из круглой трубы или квадратного профиля, по верхним оголовкам которого идет обвязка металлопрокатом либо нижний пояс фермы. Это придает металлической конструкции жесткость, помогает сохранить геометрию даже при значительных нагрузках.

Опоры

Столбы рекомендуется размещать на расстоянии 1,5-2 м друг от друга. Если строение будет примыкать к дому, гаражу, бане и т.д., то желательно возле основного строения так же разместить опорные колонны, которые будут держать навес. При отсутствии такой возможности, чтобы привязать навес к дому из металлопрофиля, своими руками следует на несущую стену прикрепить поперечную балку, которая послужит опорой для фермы. В работе используют длинные анкера. Решение поможет распределить нагрузки равномерно по всей несущей стене.

Фермы

На стропильную систему навеса ложится основная нагрузка от осадков, порывов ветра, поэтому важно сделать правильный расчет ферм, определиться с толщиной профиля для его изготовления. Навесы из металлопрофиля, фото-примеры ниже, устраивают под одно-, двускатной либо арочной крышей.

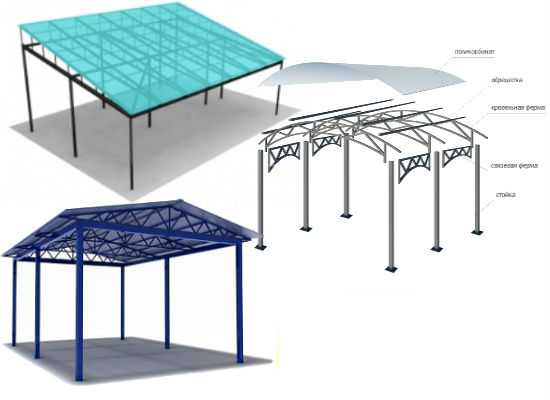

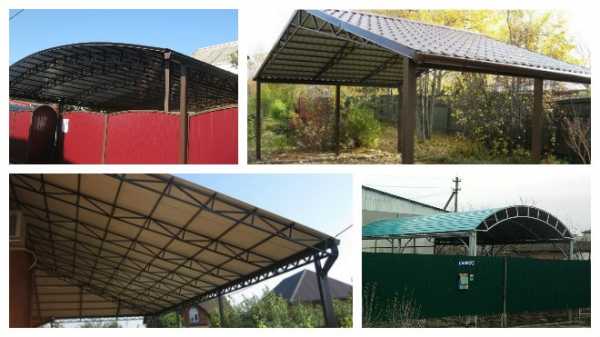

Какие можно изготовить навесы из профильной трубы своими руками, фото-примеры разных видов крыш

Фермы бывают:

• Треугольные, полигональные, параллельные, ломанные – определяется контуром пояса.
• Внутри пояса могут быть решетки – треугольные, ромбические, раскосые и полураскосые.
• По способу опирания – консольная, балочная, арочная, балочно-консольная.

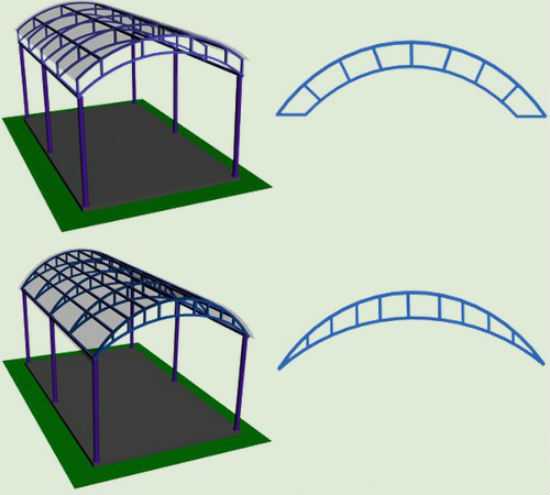

Типовые фермы-арки для металлических навесов

Чтобы правильно сделать расчет фермы из профильной трубы для навеса, необходимо учесть снеговые, ветровые нагрузки, угол наклона крыши, размер конструкции. Избежать ошибок в достаточно сложных инженерных вычислениях помогут специалисты или следует использовать онлайн калькулятор.

Для изготовления маленьких или средних металлических навесов, в частном порядке лучше пользоваться готовыми чертежами и проектами, делать универсальные фермы, которые подходят для всех видов конструкций.

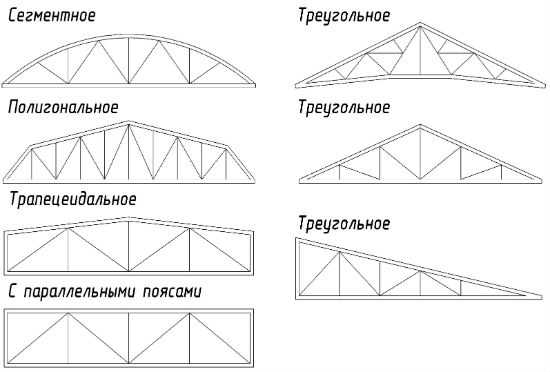

Стандартные фермы для навесов

Оптимальный уклон крыши 15-25^о, подходит для всех видов кровельного материала: поликарбонат, профнастил, мягкая кровля, металлочерепица и пр.

Требования к материалам и креплению

Чтобы каркас для навеса из профильной трубы соответствовал стандартам качества необходимо выполнить ряд условий:

• Недопустимо использовать профиль с трещинами для изготовления узлов, несущих элементов навеса.
• Торец опорных ребер должен иметь шероховатость — Ra £12,5 мкм, что регламентировано ГОСТом 2789-73.
• Для ферм нижнего пояса используется сталь без внутренних расслоев, грубые шлаковые включения запрещены категорически.
• Согласно ГОСТу в разделе 14771-76 соединения следует выполнять механической сваркой, с использованием углекислой среды или смеси углерода с аргоном.
• Руководствуясь пунктами 2246-70 и 26271-84 ГОСТа для сварки необходима проволока ПП-АН-8.
• ГОСТ в части 7798-70 гласит: стропила крепятся к вертикальным опорам и подстропильным деталям болтами класса 5.8.

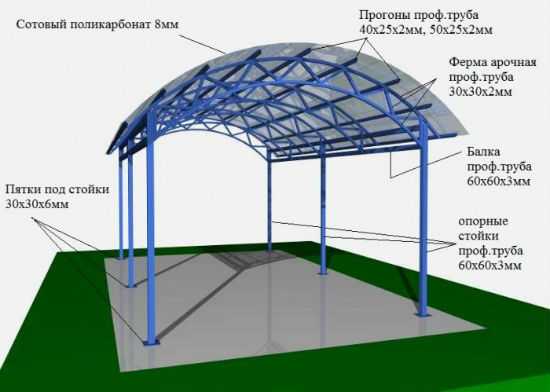

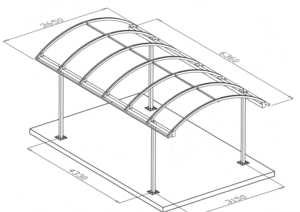

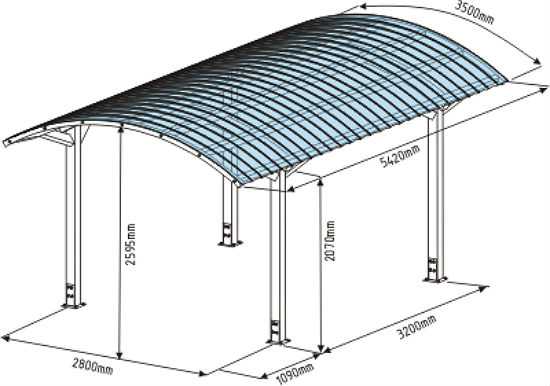

Схема с размерами, по которой можно построить стандартный навес для авто своими руками из металла

Как сделать навес из металла своими руками – поэтапная инструкция

Будем делать навес из металлопрофиля своими руками, чертежи взяли типовые, адаптировали их к размерам участка, габариты постройки 4*3 м, крыша из поликарбоната толщиной 8 мм.

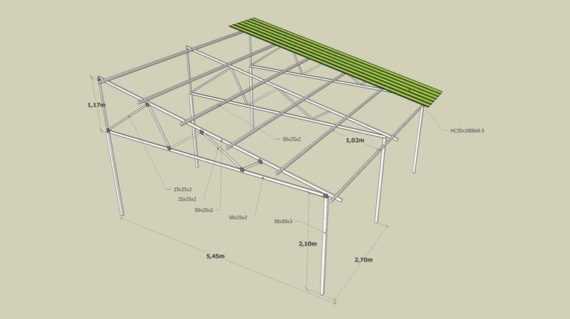

Стандартная схема, по которой будем строить навес из металлопрофиля своими руками, фото типовой конструкции с арочной крышей

Фундамент

Площадку огораживаем колышками, натягиваем веревку, намечаем место установки столбов, проверяем геометрию, диагонали должны быть равны. Снимаем верхний мягкий слой грунта, выкапываем ямы под опоры, глубиной 700 мм.

Внимание:  Если местность болотистая, неровный ландшафт или грунт на участке зыбучий, то лучше обустроить свайный фундамент.

Дно засыпаем щебнем и песчаником, слои по 100 мл, подушку трамбуем. Площадку можно выстелить тротуарной плиткой или залить бетоном. Для бетонирования площадки делается из рифленых прутов армирующий каркас, ячейка 100*100, 200*200 мм, укладывается на подушку, чтобы арматура не касалась дна на 50 мм, следует подложить камушки или готовые подставки. По периметру устанавливается обрешетка, плита толщиной 100 мм заливается бетоном одномоментно, без перерывов. Арматура должна быть со всех сторон погружена в раствор на 50 мм.

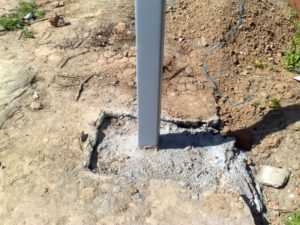

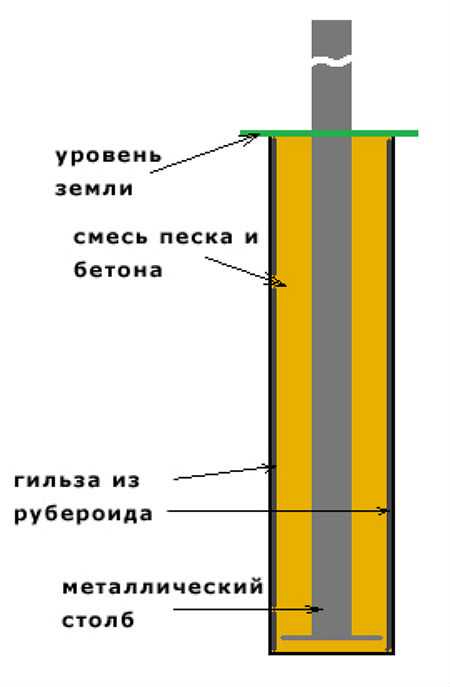

Как забетонировать металлический столб

На дно ям наливаем бетон, слой 100 мм, вставляем столбы из профильной трубы, проверяем вертикали, заливаем раствор до уровня земли. При необходимости ставим подборки до полного застывания бетона, чтобы сохранить геометрию каркаса для навеса.

Через неделю, когда раствор наберет прочность, подпиливаем столбы по размеру. Привариваем по верхним оголовкам обвязку, это скрепит постройку и придаст ей жесткости.

Как сварить ферму для навеса

Ферму лучше изготавливать на земле, затем поднять на каркас. Чтобы изогнуть профиль можно воспользоваться специальной машинкой или сделать своими руками жесткий шаблон, по которому будут гнуться детали фермы. В больших магазинах предоставляется услуга по сгибанию металлопрофиля по стандартным радиусам. Фермы следует устанавливать через каждый метр, в нашей постройки их 5. Нам потребуется 10 изогнутых деталей, а также профиль 30*30*2 мм для внутренних ребер жесткости.

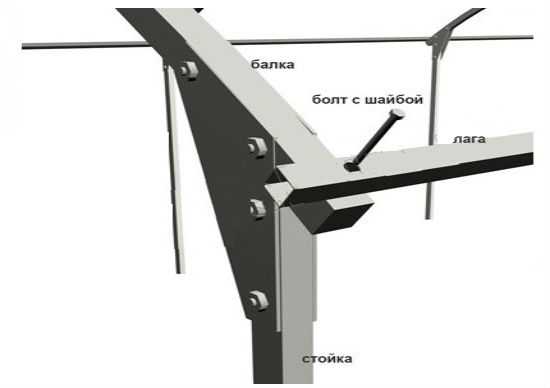

Как крепить ферму к металлическому каркасу на болты

Запиливаем элементы фермы в размер, варим основные узлы стропильной системы. Когда все детали готовы, поднимаем их краном на каркас, затем крепим к обвязке на болты или сваркой на стальную косынку. Далее привариваем обрешетку из профиля 40*25*2 мм, расстояние 750 мм.

Обработка

После сборки каркас зачищаем жесткой щеткой, снимаем окалину, удаляем признаки коррозии, затем проходимся наждачной бумагой, чтобы окончательно избавиться от поражений, а также увеличить адгезию поверхностей. Перед покраской, для обезжиривания каркаса, его следует промыть ветошью, смоченной в растворителе, когда он полностью испарится, можно грунтовать.

Полезный совет:  Под любой цвет краски подходит грунт светло-серого цвета, темные смеси актуальны под яркие цвета краски, для пастельных тонов лучше использовать белый грунт.

Грунтовка защитит навес от коррозии, значительно сократит расход краски. Если красящий состав не обладает хорошей укрывистостью, то грунтовочный слой обеспечит надежную защитную прослойку и равномерный цвет. Под молотковые составы достаточного одного слоя, для покрытия обычными красками лучше нанести грунт 2 раза. Красят навесы из металла кисточками, валиками, на выгоднее всего распыление из краскопульта, что значительно ускорит процесс, сократит расход краски в полтора-два раза, обеспечит ровное, целостное, надежное, эстетичное покрытие.

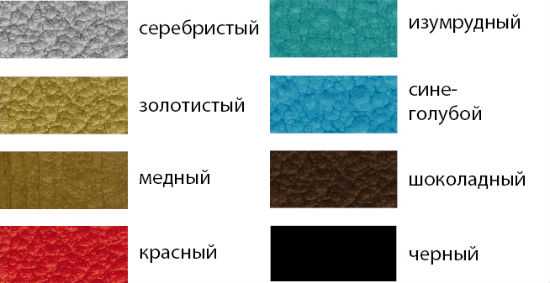

Стандартные цвета краски с молотковым эффектом

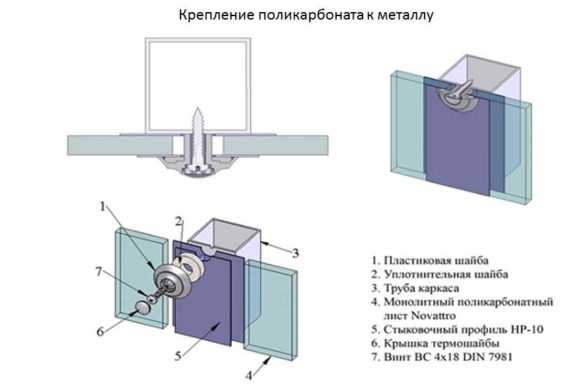

Как крепить поликарбонат к металлическому каркасу навеса

Для металлических навесов лучше использовать сотовый поликарбонат. Резать болгаркой с диском по металлу. Края обработать мелким абразивом, чтобы удалить заусеницы. Крепить поликарбонат можно на термошайбы или с помощью специального профиля.

В первом случае делаются отверстия на 2 мм больше, чем диаметр ножки крепления. На шайбу одевается резиновый уплотнитель, который препятствует попаданию пыли и влаги внутрь, деталь вставляется в отверстие до характерного щелчка. Точечное крепление позволяет материалу немного маневрировать, что предохраняет поликарбонат от деформации, появления трещин во время работы материала при остывании или нагреве.

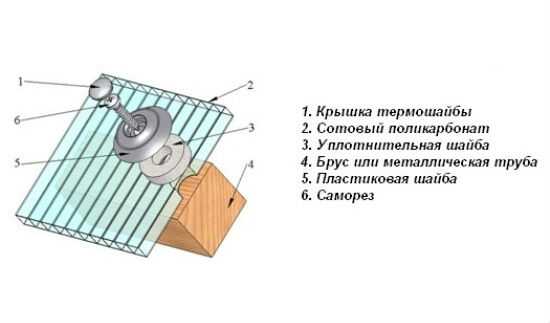

Крепление на термошайбу

Профильное соединение более герметично, оно оправдано, когда надо стыковать панели. Края садятся на термошайбы. Какой вид профиля выбрать, зависит от вида кровли, поэтому подбирается индивидуально.

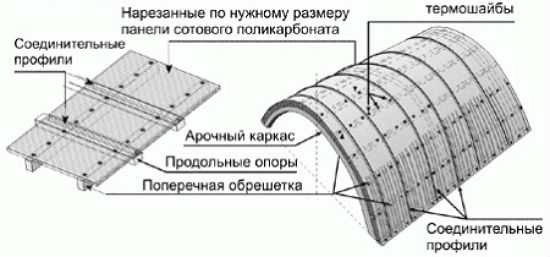

Подробная схема-инструкция, как правильно гнуть и крепить поликарбонат

Впоследствии бока навеса можно зашит глухими панелями, застеклить, навесить шторы либо высадить виноград, плетистые розы, вьющиеся растения, когда они разрастутся, получится красивая, живая галерея.

Обязательно посмотрите, как сделать навес своими руками из металла, видео подробно рассказывает, как стыковать основные узлы конструкции, варить ферму, усилить каркас. В ролике подробно рассказано с какими ошибками пришлось столкнуться на практике, а также как их устранить.

roomgood.ru

Металлические навесы своими руками

Навесы на металлических опорах и с крышей из профнастила, пожалуй, самые надежные и практичные. Их применение настолько широко, что они встречаются не только на дачных участках и в частных домах, но и главным образом в промышленности. Такие навесы имеют особые характеристики, обладают явными преимуществами. Об этом мы и поговорим в статье, а также расскажем, как собрать металлический навес своими руками.



Характеристика металлического навеса

К металлическим навесам относят навесы, опоры которых и каркас изготавливают из металла,  при этом крыша может быть изготовлена из любого кровельного материала. А вот навес с металлической кровлей, но деревянными опорами, называть металлическим не стоит.

Для изготовления конструкции навеса используют разные металлы:

• железо;
• алюминий;
• нержавеющую сталь.

Из данных металлов изготавливают профиль, уголки, трубы разного размера и разного диаметра, из железа делают кованые элементы. Самыми дорогими считаются опоры из нержавейки. Их не нужно ничем обрабатывать, внешний вид прекрасно сочетается со стеклом, поликарбонатом, тканью, они не подвержены коррозии и долговечны. При этом делать навес из нержавейки своими руками непросто, почти невозможно, если вы не умеете работать со специальной сваркой.

Дорого обойдутся и навесы с кованым каркасом. Поэтому чаще всего для строительства навесов используют железный профиль, он не такой дорогой, легкий и прост в монтаже. Для соединительных элементов конструкции навеса подходит уголок. В качестве крепежа используют и болты, и сварку.

Конструкции из алюминиевых деталей собираются очень просто своими руками. Обычно это навесы небольших размеров, разборного типа.

Круглые трубы используются реже, так как их сложнее стыковать и создавать прямые углы. В этом случае подойдет только сварка. Профильная труба может иметь разную форму, толщину металла и размеры. На картинке видно разнообразие профильной трубы.

Перечень достоинств и недостатков

Металлические каркасы навесов чаще всего накрывают листами поликарбоната. Подобная конструкция имеет свои преимущества.

• Во-первых, при правильном монтаже и соблюдении технологий, навес прослужит ни один десяток лет.
• Во-вторых, такое сооружение экономически выгодное, так как единовременное вложение средств, окупится десятками лет эксплуатации.
• В-третьих, металлические навесы устойчивы к перепаду температуры, им не страшны физические нагрузки, химическое воздействие.


  Важно! Если металлический навес возводится над мангалом или барбекю, то металлические части вблизи от огня будут быстро нагреваться, помните об этом.

• В-четвертых, металл позволяет сделать красивые кованые навесы, подчеркивающие величественность здания.

Недостаток навеса из металла в том, что он подвержен коррозии и может ржаветь, поэтому его обязательно нужно обрабатывать антикоррозионными пропитками и краской. Если, конечно это не навес из нержавеющих трубок.

Разновидности навесов: по назначению, устройству, форме

Навесы бывают самыми разными и могут отличаться формой, назначением, устройством металлоконструкции. Если говорить о назначении навеса и целях его возведения, то перечислять можно очень много, назовем самые распространенные:

• навес для одной или нескольких машин;
• навес над бассейном;
• навесы для укрытия людей на остановках;

• козырьки над крыльцом или калиткой;
• навес над мангалом;
• навес над поленницей;

• навес над качелями;
• навес над беседкой;
• промышленные навесы (ангары, зернохранилища, склады и т.д.)

По сложности и размеру металлоконструкции все навесы можно разделить на три группы:

1. Маленькие навесы, к которым относят козырьки, мангалы с крышей, переносные беседки, навесы над качелями и т.п.
2. Отдельно стоящие навесы, которые выступают как самостоятельные постройки.
3. Комбинированные или примыкающие навесы – навес возле дома или бани, пристройка к гаражу, террасы, хозпостройки.

К сведению! Перечисленные разновидности навесов могут быть открытыми и закрытыми, то есть обшитыми с нескольких сторон каким либо материалом (деревом, тканью, решеткой профнастилом и т.д.)

Для кровли металлоконструкции используют: поликарбонат, профнастил, металлочерепицу, тентовые ткани. Выбор материала будет зависеть от назначения навеса, его формы и размеров. Тентовые ткани, например, чаще всего применяют для навесов от солнца и дождя, оборудуя зоны отдыха. Навесы из металлочерепицы нередко становятся продолжением крыши дома или гаража, смотрятся как единая композиция. Навес из металлочерепицы – это долговечное строение, которому не страшны никакие погодные условия.

Нюансы разработки чертежа и расчетов конструкции

Разрабатывая чертеж, нужно точно определиться с видом навеса и его назначением. Создать чертеж простой металлоконструкции не так сложно. Для начала нужно сделать эскиз будущей конструкции, на которой указать замеры участка отводимого под навес. Затем рассчитать нагрузку на навес, в соответствии с чем подобрать нужное сечение профтрубы. На основе расчетов и эскиза создать чертеж, в котором указать количество требуемого материала и крепежа.

Отметим, что в чертеже должна присутствовать как цельная конструкция, так и ее отдельные элементы, а именно опоры и фермы или металлическая обвязка с прогоном. Опоры металлоконструкции необходимо располагать на расстоянии 2-3 метров друг от друга. Для навеса, возводимого рядом со стеной дом, гаража или бани нужно делать опоры не только с одной стороны, но рядом со стеной. В противном случае, придется своими руками крепить поперечную балку вдоль стены дома, которая должна быть надежной и прочной. Для крепления нужно использовать анкерные болты.

Каркас навеса, равно как и опоры, испытывает большие нагрузки от снега и ветра, поэтому расчет конструкции фермы должен проводиться тщательно. Нужно учитывать также наклон крыши и размер всей металлоконструкции. Для большинства бытовых навесов можно использовать готовые чертежи ферм, например, как на рисунке ниже.

Чтобы навес из металла был надежным и безопасным для жизни человека, нужно не забывать о нормах и стандартах при работе с данным материалом.

• Нельзя применять для строительства профиль, имеющий дефекты и трещины.
• Срез опорного ребра должен быть шероховатым и иметь коэффициент 12,5 мкм.
• При сварном соединении металлических деталей навеса нужно использовать углеродную серу или углерод с аргоном, а также проволоку ПП-АН-8.
• Болты при креплении опор и подстропил должны быть класса 5.8.

Обратите внимание! Перечисленные требования взяты из гостов при строительстве, не поленитесь их изучить, возводя навесы из металлочерепицы.

Готовим материалы и инструменты

Этапы строительства навеса из металла своими руками рассмотрим на примере двускатной конструкции с крышей из поликарбоната, размером 6х3м. Его устройство одно из самых простых.

Чтобы сделать такой навес, потребуются следующие материалы и детали:

• профтруба размером 80х80 мм с толщиной сечения 3 мм и длиной 3,5 м – 6 штук;
• профтрубы на прогон размером 50х25 мм с толщиной сечения 2 мм и длиной 6 м – 7 штук и 2 штуки размером 50х40 мм длиной 6 м;
• готовые двускатные фермы с углом наклона 20⁰ и длиной 3,5 м – 5 штук;
• листы сотового поликарбоната размером 2,1х6 м – 4 штуки.
• метизы для крепления поликарбоната;
• прямой стычной профиль – 10 штук по 2 м и угловой 3 шутки по 2 м;
• торцевой поликарбонатный профиль – 21 м;
• щебень и смесь бетона.

Не обойтись без инструмента, такого как: ямобур, шуруповерт, сварочный аппарат, дрель, измерительный инструмент, строительный уровень, маркер, болгарка со специальной насадкой для резки листов поликарбоната.

Заливаем фундамент и возводим каркас

Строительство навеса начинается с очистки участка под него. Выбранная территория очищается от мусора и верхнего слоя грунта. По периметру участка 6х3 метра вкапываются деревянные колья, между которыми натягивается веревка, для выравнивания границ площадки. После того как она будет готова, переходим к закладке фундамента.  Для этого нужно выкопать 6 ям на глубину промерзания почвы, примерно 1-1,2 м. Ямы выкапываются в два ряда по 3 ямы, расстояние между всеми ямами 3 м.

Важно! Для болотистых местностей используйте свайный метод установки опор, а не бетонирование.

На дно ямы утрамбовывается слой щебня и песка около 10 см. Затем наливается слой бетона, это еще 10 см и устанавливается профтруба 80х80 мм. После того как труба будет выставлена по уровню, можно залить ее бетоном до земли и поставить подпорки, чтобы она не наклонилась. Опорки не убираются, пока бетон не наберется прочности, это примерно неделя времени.

Следующий этап это приваривание ребер жесткости металлоконструкции. Для этого профтруба 50х40 мм укладывается на три опоры и присоединяется сваркой. Работать нужно как минимум вдвоем, поскольку одному поднять тяжелые элементы очень сложно. Далее к ребрам жесткости привариваются фермы, расстояние между которыми составит 1,5 м.

После этого к вершинам ферм приваривают прогон. Параллельно приваренному прогону привариваются оставшиеся профтрубы 50х25 мм с расстоянием между ними 60-62 см, по обеим сторонам крыши. На этом сбор металлоконструкции будет завершен.

Не забываем, что все металлические трубы нужно зачистить наждачной бумагой, прогрутовать смесью от коррозии, а затем покрыть краской.

Монтируем крышу своими руками

Завершает процесс строительства навеса – крепеж поликарбоната. Сначала каждый лист поликарбоната разрезается на 3 части длиной по 2 м. По краю крыши нужно оставить припуск 10-15 см. К металлической конструкции лист прикручивается при помощи метиза (саморез с резиновым уплотнителем и шайбой). Предварительно просверливается  отверстие по диаметру больше самореза на 2 мм. Саморез вкручивается строго перпендикулярно, плотно, но не чрезмерно, чтобы не повредить материал.

Между собой листы поликарбоната скрепляются специальным профилем. Такое соединение герметично и надежно. Стык поликарбоната на вершине фермы нужно сделать при помощи углового профиля. Таким образом, на каждой стороне навеса будет закреплено по 6 листов поликарбоната. Торцы поликарбоната закрываются торцевым профилем, что предотвратит попадание воды и пыли.

На этом строительство двускатного металлического навеса своими руками закончено. Сделать такую работу под силу начинающему мастеру. Главное соблюдать инструкцию и технические требования. Удачи!

besedov.ru

Навес из профнастила примыкающий к дому

Навесы широко используются, их строят на дачах, возле дома, на автомобильных стоянках. Они не только способны защитить от солнца, но и от дождя, ветра и снега. Одним из самых дешевых и надежных материалов для навеса является профнастил. Он обладает большим количеством преимуществ:

• пожаробезопасен;
• изготавливается из экологически безопасных компонентов;
• долговечен;
• выдерживает нагрузки и не трескается;
• профнастил защищен от УФ-лучей, а потому сохраняет цвет в течение срока эксплуатации;
• простота монтажа, построить навес из профнастила под силу и новичку;
• дешевый материал.

Определяемся с видом и размером навеса

Поставив перед собой задачу, построить навес из профнастила своими руками, нужно четко определиться с тем, как он будет выглядеть и что планируется прятать под навесом. Навесы из профнастила по своей конструкции могут быть примыкающими к дому и отдельностоящими. Примыкающий навес к дому обычно возводится над террасой или крыльцом, возможны примыкающие навесы для автомобиля.

Навес к дому делают из профнастила еще и в том случае, когда крыша дома выполнена из такого же материала. В таком случае навес и дом выглядят как единое целое.

По форме навесы бывают односкатными, двускатными и арочными. Односкатный навес самый простой для реализации своими руками. Крыша располагается под наклоном в одну сторону с тем, чтобы дождевая вода стекла на землю, кроме того, на крыше меньше оседает снег. Однако угол наклона не  должен быть слишком большим. Это приведет к тому, что капли косого дождя будут попадать под навес, если конечно, навес не примыкает к дому.

Помните! Чем круче наклон крыши, тем больше приходится на нее ветровая нагрузка, а значит, каркас и опоры навеса должны быть более прочными.

В регионах со снежными зимами разумнее сделать двускатный навес, так как угол его наклона может быть большим, чем у односкатного. Двускатный навес может закрывать гораздо большую по площади территорию. Такая конструкция навеса предполагает наличие ферм, поскольку удерживающей силы балок будет недостаточно. Металлические фермы проще купить готовыми, чем делать их своими руками, тем более что они бывают разных размеров.

Привлекательнее всего будет смотреться арочный навес из профнастила, но он и самый сложный для строительства своими руками. Для того чтобы согнуть лист металла в дугу, нужно специальное оборудование, сделать это самому практически невозможно. Наибольшую дугу изгиба имеют навесы над крыльцом, поэтому их редко делают из профнастила.

Что касается размеров навеса, то они должны подбираться с учетом нагрузки и предназначения конструкции. Примыкающий к дому или зданию навес не должен быть слишком большим, нагрузка на стену не должна быть предельно допустимой. Если это навес над крыльцом, то он не должен быть слишком маленьким. Навес для машины рассчитывается исходя из габаритов машины.

Для небольшого автомобиля длиной 4,3 м и шириной 1,6 м площадка под навесом составит не менее 2,3х5,5 м. Для внедорожника или грузовой машины нужно искать площадку размером 3,5х6,6 м. При этом не забывайте о высоте навеса. Оптимальная высота составляет 2,3 м, но для газели этого может быть мало. Увеличивая высоту навеса, вы увеличите вероятность попадания дождя и снега под навес.

Обратите внимание! Каркас навеса из профнастила может быть как деревянным, так и металлическим. Все зависит от его габаритов, формы и расположения. Примыкающий к дому навес часто делают на деревянном брусе.

Составляем чертеж и смету

Перед строительством любого навеса нужно сначала составить чертеж и смету. Совсем не обязательно делать чертеж согласно всем нормам ГОСТа, достаточно указать все необходимые размеры навеса, и отразить его устройство. Рассмотрим, как сделать навес своими руками, на примере арочной конструкции для машины, не примыкающей к дому.

Площадь участка под навесом составляет 5,45х5,4 м, высота 2,1 м. Для индивидуальных размеров можно самостоятельно просчитать, какой материал потребуется для строительства, все формулы для этого  есть в статье Как рассчитать навес и сделать чертеж. Для выбранной нами конструкции потребуется:

• профильная труба размером 80х80 мм и длиной 3 м – 6 штук;
• профильная труба на прогон размером 50х25х2 мм длиной 6 м – 6 штук;
• профнастил НС 35 х 1000 х 05 – 7 листов длиной 6 м. Он обеспечит хороший сток воды и выдержит нагрузку снега;
• оцинкованные саморезы;
• готовая бетонная смесь или цемент, песок и щебень;
• односкатные готовые фермы длиной 5,45 и высотой 1,17 м, изготовленные из профильной трубы 50х25х2 мм и 25х25х2 мм – 3 штуки.

Обратите внимание! Для сборки каркаса своими руками можно использовать как болты, так и сварку. Выбирайте тот вариант, который вам проще осуществить. Надежнее получается сварная конструкция.

И, конечно же, не обойтись без инструментов: рулетки, болгарки, маркера, дрели, шуруповерта.

Строим каркас навеса

Строительство навеса проходит в несколько этапов. Первый этап предполагает выбор и подготовку участка размером 5,45 м на 5,4 м под будущий навес для машины. Участок необходимо очистить и выровнять. Затем сделать разметку и обозначить места под опорные столбы. Столбы располагаются на расстоянии 5,45 м и 2,7 м (по 3 штуки в 2 ряда).

Установка их осуществляется способом бетонирования на глубину 90 см. Для этого нужно выкопать ямы и засыпать дно щебнем. Далее по уровню выставляется профильная труба и заливается бетонной смесью. Раствор должен хорошо высохнуть, чтобы опоры стояли прочно. Для этого потребуется около недели.

Второй этап предполагает, присоединение ферм к опорам при помощи сварки. На третьем этапе на фермы поперек укладываются и привариваются трубы для прогона с шагом 90-95 см. Каркас навеса для машины готов.

Важно! Все сварные соединения нужно обработать шлифовкой, после чего металлический каркас покрывают антикоррозийным составом и красят краской.

Накрываем крышу: советы по монтажу

Завершает строительство навеса – укладка и крепление профнастила. Чтобы правильно проделать эту работу своими руками, нужно придерживаться следующих рекомендаций:

• крепить листы нужно внахлест, причем, если угол ската навеса менее 14⁰, то нахлест по горизонтали составит 20 см, при наклоне 15-30⁰, нахлест составит 15-20 см, при угле наклона больше 300 нахлест должен быть 1-15 см. В нашем примере наклоны крыши примерно 12⁰, вывод делайте сами;
• листы профнастила нужно укладывать строго параллельно, причем край листа, который идет сверху, должен проходить не по впадине, а по вершине профнастила;
• по возможности можно некоторые стыки для герметичности промазать силиконовым герметиком;
• крепятся листы на саморезы через резиновые прокладки, но ни в коем случае ни гвоздями, саморез должен вкручиваться строго под прямым углом;
• по краям крыши нужно оставлять припуск профнастила хотя бы 10-15 см.

Итак, односкатный навес из профнастила не требует особых навыков строительства. Его вполне можно сделать вдвоем своими руками за пару дней, если продумать устройство и составить правильный чертеж. Мы рассмотрели один из простых примеров, а в видео рассказано, как построить примыкающий к дому навес.

besedov.ru

как сделать своими руками (фото, видео)

У жителей частного сектора рано или поздно возникает идея сделать на участке навес. Постройка может выступать террасой для посиделок, местом для хранения чего-либо или парковкой личного автомобиля. Часто навес бывает примыкающим к дому — так надёжнее и проще. В качестве материала обычно используется профнастил, который не составит труда уложить собственными руками. Советы специалистов, фото и видео с пошаговыми рекомендациями помогут вам с наименьшими трудозатратами построить навес на своей придомовой территории.

Навес из профнастила. Особенности конструкции и материалов

В последнее время хозяева загородных домов всё чаще обращаются к использованию профнастила. Этот материал обладает такими преимуществами перед поликарбонатом, черепицей или стеклом:

• твёрдый и прочный;
• имеет рёбра жёсткости;
• непрозрачный;
• лёгкий;
• защищён от коррозии;
• не горит;
• дёшево стоит.

По внешнему виду навес из профнастила, возможно, будет уступать иным конструкциям. Например, его не удастся изогнуть в сложную форму. Но для минимальных дизайнерских решений он вполне сгодится. Вариантов цвета и фактуры у листов из этого материала немало.

Профнастил разных цветов

Ещё один минус профнастила в качестве материала для навеса — высокий уровень шума. Дождь или ветер будут звучать довольно громко при соприкосновении с кровлей постройки. Наиболее популярен среди жителей загородных домов односкатный навес, пристроенный к дому. Этот вариант:

• требует относительно немного стройматериалов;
• проще в сооружении, чем двускатный и др.;
• универсален.

Работы по монтажу навеса-пристройки включают такие шаги:

1. Разработка проекта. Подготовка материалов.
2. Разметка и строительство фундамента.
3. Монтаж каркаса и покраска.
4. Укладка кровли.

Подготовительные работы. Как сделать проект и подобрать материал

Создание проекта будущей конструкции начинается с места её размещения. Если речь о веранде или площадке для отдыха, разумно располагать навес во внутреннем дворе, подальше от проезжей части и входных ворот. Для укрытия машины, наоборот, лучше смонтировать навес поближе к точке въезда во двор. Следующий шаг — эскиз. Набросайте на бумаге ключевые функциональные элементы и составные части постройки. После этого можно приступать к детальному расчёту, который нужно отобразить в чертеже.

Проект навеса из профнастила

Учитывайте такие нюансы:

• уровень и особенности осадков в вашем регионе летом и зимой: частота наледей, сильных дождей или обильных снегопадов;
• средние и максимальные показатели скорости ветра в вашем регионе;
• особенности архитектуры строения, к которому будет примыкать постройка;
• личные дизайнерские решения и пожелания — цвет и другие характеристики листов металла.

Основной инструмент, который пригодится при самостоятельном монтаже навеса:

• болгарка;
• сварочный аппарат;
• саморезы по металлу с прорезиненными шляпками;
• шуруповёрт;
• лопата;
• приспособления для разметки: рулетка, бечевка, строительный уровень, мел.

Как построить фундамент для навеса

Опираясь на чертежи, сделайте разметку основы для постройки. Материалом для фундамента выступает металлопрофиль. Часто применяют трубы с параметрами 20х20 см. Древесину и кирпич также иногда используют для этих целей. Однако такая конструкция обходится дороже. В случае с деревянными подпорками — их сечение должно быть больше, поскольку материал менее прочный.

Навес из профнастила

Чтобы закрепить опоры, выкопайте ямы соответствующих размеров. В точках, где расположатся несущие столбы каркаса навеса, глубина лунок должна равняться 60 см. Минимум таких столбов должно быть два: в двух наиболее отдалённых от стены точках, по углам конструкции. Хотя, разумеется, конструкция будет прочнее конструкция и с промежуточными опорами.

Дальнейший процесс выглядит так:

• по периметру конструкции снимите верхний слой грунта;
• сделайте деревянную опалубку;
• саму площадку по необходимости засыпьте отсевом или щебнем и забетонируйте;
• установите в подготовленные ямы столбы из металлопрофиля, в строго вертикальном положении;
• забетонируйте их;
• дождитесь полного застывания материала на строительной площадке (около 1-2 недель) — фундамент готов.

Внимание! Бетонная основа должна располагаться не выше уровня зимнего промерзания грунта. Иначе уже после первой оттепели каркас может деформироваться.

Монтаж каркаса для придомового навеса

Помимо двух или более опор, забетонированных в земле, нести вес конструкции будет стеновая опора. Как правило, это брус, закреплённый анкерами на несущей стене соседнего строения. Односкатный навес предполагает, что высота вертикальных труб будет несколько ниже стенового бруса. Это необходимо, чтобы постройка имела уклон.

Также каркас навеса состоит из:

1. Мауэрлата — горизонтальной перекладины, которая располагается на вертикальных опорах конструкции, параллельно стеновому брусу.
2. Стропил — поперечных балок, которые укладываются с одной стороны на стеновую опору, с другой — на мауэрлат.
3. Обрешётки — тонких реек, которые располагаются сверху стропил параллельно мауэрлату и стеновому брусу. На них в дальнейшем будут крепиться листы профнастила. Поэтому рейки желательно сварить так, чтобы ячейки соответствовали ширине листа.

Совет. Обрешётку делают на земле, а затем поднимают и крепят на высоте. Для угловых планок обычно применяют металлическую трубу 40х60 мм, для промежуточных — 30х50 мм. Перед поднятием на высоту покрасьте сетку, чтобы предупредить коррозию.

Правильная укладка листов профнастила и завершение работ

Кровля навеса должна быть надёжно закреплена, чтобы не деформироваться и не улететь во время стихии. Это главная памятка мастеру, который будет заниматься её монтажом. Сама же техника закрепления листов не сложная:

Соблюдайте все правила монтажа, чтобы сделать надежный навес из профнастила

• расположите их внахлёст на обрешётке — это защитит от просачивания влаги;
• зафиксируйте саморезами из расчёта 4-8 шт. на 1 кв. м профнастила;
• обработайте навес противопожарным и антисептическим средствами.

Совет. Работайте с кровлей осторожно. Не повредите саморезами и другим инструментом защитный слой профнастила, который обеспечивает материалу долговечность.

Можете смонтировать водоотвод с кровли. Обычно такая необходимость возникает, если нижний край навеса располагается над тем, что не желательно поливать. Для отвода подойдёт пластиковая труба. После этого навес завершён. Можно его украшать и использовать по назначению.

Навес для машины из профнастила: видео

dachadizain.ru
