Как крепить металлочерепицу на крыше

Крепление металлочерепицы начинают с нижнего угла прямоугольного ската, с противоположной капиллярной канавке стороны. В большинстве случаев монтаж начинают с левого нижнего угла, а следующие листы накладываются поверх предыдущего. Возможен также и вариант монтажа, когда сперва укладывается верхний лист под который подсовывается нижний лист. Но огромным минусом такого способа является высокая вероятность поцарапать полимерное покрытие черепицы.

Несмотря на сложность ската крыши, листы черепицы укладываются параллельно карнизу со свесом в 4 см за карниз. Для упрощения монтажа и большей эстетической красоты длинные листы черепицы укладываются в нижний ряд.

Металлочерепица — скрытое крепление

Если вы решили создать кровлю используя металлочерепицу со скрытым креплением, то здесь необходимо использовать саморезы с пресс-шайбой. А ввиду того, что сами винты не будут видны со стороны, можно использовать неокрашенные оцинкованные саморезы.

Главным отличием такого монтажа является то, что в кровельном материале не нужно делать сквозных отверстий, так как вкручивание самореза происходит в специально предназначенный паз. Между собой отдельные листы соединяют с помощью зацепления за монтажные выступы. Таким образом, саморез скрывается под следующим листом черепицы. Металлочерепица со скрытым креплением позволяет создать более прочное и герметичное покрытие крыши.

Крепеж металлочерепицы на карнизах и коньке

При создании карниза, листы укладывают таким образом, чтобы нижний рез выступал за планку на 4-5 см. Такой запас необходим для того, чтобы вода, которая стекает по крыше, попадала прямо в водосточный желоб, а не задувалась на стену дома иди под крышу. Для того, чтобы выступающий срез не провисал, используют более толстую крайнюю доску обрешетки (примерно на 1-2 см). Также можно закрепить на карнизе специальную планку, которая будет отводить воду.

Узлы крепления кровли из металлочерепицы на самом карнизе делают на 7 см выше штамповки. Саморезы закручивают с интервалом через волну. Если верхний рез расположен более чем на 13 см от линии штамповки, то над верхней доской обрешетки необходимо смонтировать подконьковую доску. При этом необходимо оставить вентиляционный зазор между элементами обрешетки. Крепление металлочерепицы к коньку делается в прогибах волны крайнего ряда через одну волну.

Монтаж черепицы вокруг труб и препятствий

Схема крепления металлочерепицы вокруг труб должна учитывать один важный фактор — воду, стекающую сверху, необходимо успешно остановить и перенаправить в стороны от препятствия. Рассмотрим как же необходимо крепить планку примыкания и как правильно создать наружный и внутренний фартуки.

Вокруг труб необходимо установить дополнительные доски обрешетки, таким образом, чтобы покрытие было сплошным. На расстоянии 15 см от верхней поверхности трубы необходимо обрезать примыкающую к трубе металлочерепицу. Рез располагается на 8 см выше линии штамповки.

Далее начинается процедура монтажа фартука:

для начала размечаются линии примыкания нижней планки. Их делают на 15 см выше поверхности черепицы;
сначала собирают нижние элементы фартука, и только потом — боковые;
нижний фартук прикрывают листами черепицы, поверх которых монтируют элементы верхнего фартука. Для того, чтобы верхний фартук ложился ровно, придется подровнять металлочерепицу киянкой;

верхние элементы фартука необходимо вывести за линию реза листов которые примыкают к трубе не менее чем на 20 см. Больше — лучше. Верхняя деталь фартука должна иметь так называемую отбортовку.

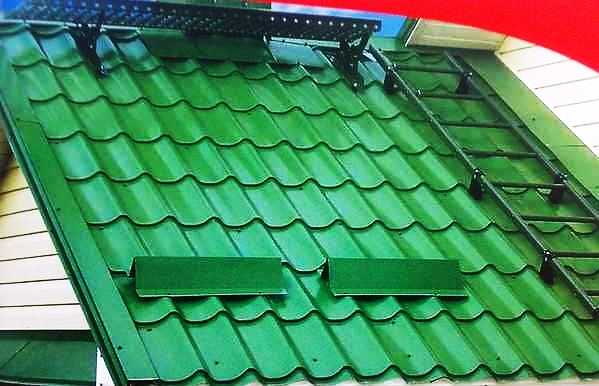

Установка снегозадержателя

Монтаж данной конструкции состоит из нескольких этапов. Для начала в отверстия, просверленные в креплениях, вставляют трубу. Затем снегозадержатель фиксируется с помощью саморезов к обрешетке в нижней части волны. Для монтажа снегозадержателя на металлочерепицу вовсе не обязательно организовывать сплошную обрешетку. Если трубы снегозадержателя установить в один ряд, то их стыкуют «один в один». Трубчатый снегозадержатель можно усовершенствовать, установив в него планку, которая будет предотвращаться падение ледовой крошки. Такую планку фиксируют к обрешетке в верхней части волны (читайте также: «Мягкая черепица или металлочерепица, что выбрать»).

Монтаж и укладка кровли из металлочерепицы, детальная видеоинструкция:

Ошибки начинающих кровельщиков

Нередко те, кто решил организовать кровлю самостоятельно, совершают ряд ошибок, которые могут критически сказаться на эксплуатационном состоянии металлочерепицы. В первую очередь следует подобрать правильный крепеж для черепицы. Нередко покупая дорогостоящую черепицу, срок службы которой составляет 50 лет, мы не обращаем внимания на качество кровельных саморезов (читайте: «Металлочерепица: срок службы и эксплуатации»). Иногда вместо специальных шурупов с прорезиненной прокладкой и сверлом приобретаются обычные винты с шайбой из резины. В результате подобная шайба быстро рассыхается под действием палящих лучей солнца и при первом же серьезном ливне крыша начнет протекать (читайте: «Как правильно положить металлочерепицу своими руками»).

Также начинающие строители часто допускают ошибку в закреплении листов металлочерепицы. Так, вместо ввинчивания коротких саморезов в нижнюю точку волны, саморез ввинчивается в верхнюю точку. Как результат, шайба прилегает к металлу недостаточно плотно и, таким образом, снижается герметичность кровли.

В общем случае технология монтажа металлочерепицы не представляет собой особых сложностей. Но все же необходимо принимать во внимание правила крепежа металлочерепицы и рекомендации производителя. И тогда вы собственными руками сможете создать кровлю не хуже той, что изображена на фото.

kryshadoma.com

Правильное крепление металлочерепицы саморезами к обрешетке

Стандартная металлочерепица является профилированными листами оцинкованной стали, которые имеют двухстороннее полимерное покрытие и обладают отличными эксплуатационными свойствами. Монтажные работы с использованием металлочерепицы отличаются некоторыми нюансами, среди которых немаловажным фактором является правильно выполненная обрешётка.

[contents]

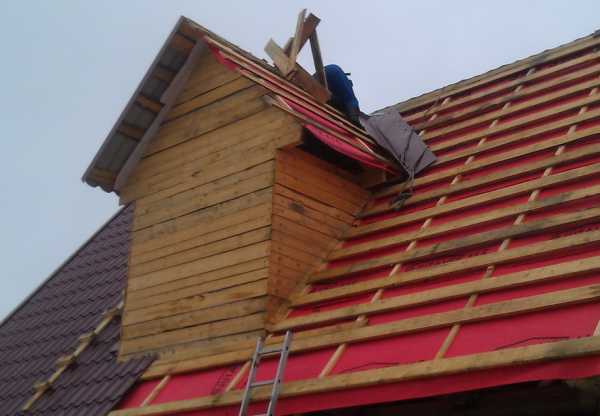

Установка обрешётки

Устройство обрешётки под металлочерепичное покрытие представляет собой основание для непосредственного монтажа кровельного покрытия. В соответствии с весом этого кровельного материала, монтажу металлочерепицы должно предшествовать образование надёжного и довольно прочного настила.

Основные этапы монтажа обрешётки:

подбор стропильного бруса с сечением не менее 5х15 сантиметров, а для обрешётки – использование досок с сечением 2,5х10 сантиметров. Контробрешётка выполняется из доски с сечением 2,5х5 сантиметров;

укладка стропил выполняется с оптимальным шагом в 60-90 сантиметров;

крепление начальной доски по длине карнизного свеса. Толщина стартовой доски должна быть на 1,5 сантиметра больше последующих досок, что позволит компенсировать разницу в уровнях опорных точек металлочерепичных сегментов;

расстояние между металлочерепичными досками составляет от 35 до 45 сантиметров;

корректность расстояния между стартовой и последующей досками обрешётки проверяется дощатыми обрезками;

вся разметка основывается на показаниях рулетки;

следующим этапом крепятся торцевые и коньковые планки;

ветровая доска монтируется выше обрешётки и соответствует высоте листа металлочерепицы;

надёжное крепление конька основывается на монтаже дополнительных досок с сечением 2,5х10 сантиметров в точках его присоединения.

Какими и как правильно вкручивать саморезы

Кровельные саморезы

Несмотря на популярность металлочерепицы, не все потребители знают, какие крепёжные элементы используются при монтаже кровельных листов. Крепление листов выполняется посредством саморезов, которые отличаются наличием шайбы с эластичным уплотнителем. Положительным моментов является возможность подобрать цвет крепёжных элементов в тон основному кровельному покрытию.

Особенностями крепления листовой металлочерепицы является крепление кровельных саморезов в нижний сегмент волны, в точке примыкания металла к обрешётке. Крепёжные элементы должны входить на двадцать миллиметров в каркас обрешётки.

Однако следует следить за тем, чтобы подложка заполняла все пространство между кровельным металлом и головкой крепежа и шайбы. Тщательное соблюдение этого правила позволит получить непроницаемое соединение, основанное на вулканизации подложки. Длина саморезов не должна быть менее 2,8 сантиметра.

Технология крепления листа металлочерепицы саморезами

Следует учитывать, что первый кровельный лист укладывается по карнизной линии, а монтаж металлочерепицы всегда начинается с левого и нижнего угла кровли. Кроме того, обязательным условием является крепление саморезов снизу вверх, что позволяет верхним листам покрывать нижние.

Схема крепления листов металлочерепицы саморезами

Монтаж металлочерепичного покрытия выполняется достаточно просто, если при его выполнении производить крепление материала по следующей схеме:

установка карнизной планки;

монтаж нижней ендовы;

обустройство внутренних скатных примыканий к трубам дымоходов, стенам и другим вертикальным поверхностям;

непосредственный монтаж металлочерепичных кровельных листов;

монтаж верхней ендовы;

установка верхних примыкающих планок;

закрепление торцевых планок;

монтаж коньковых планок и внешних углов;

установка вентиляционных и проходных элементов;

обустройство дополнительных элементов безопасности, представленных лестницами, переходными мостиками и снегозадержателями.

Особое внимание следует уделить общим правилам, соблюдение которых позволяет произвести правильный и качественный монтаж кровельного покрытия из металлочерепицы:

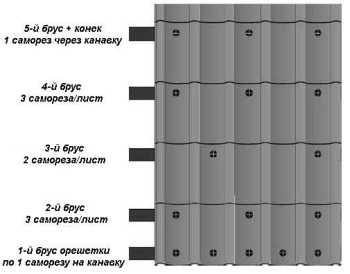

Схема крепления листа металлочерепицы

саморезы необходимо вкручивать в нижнем сегменте гребня волны;

чтобы нивелировать самую большую ветровую нагрузку, которая обычно приходится на край кровельного покрытия, крепежи следует располагать над ступеньками, а саморезы необходимо вкручивать с расстоянием через волну;

остальные места кровельных листов оснащаются саморезами на минимальном расстоянии от ступеньки, что позволяет сделать саморезы менее заметными;

для максимально плотного прилегания кровельных листов к обрешётке, центральную часть крепежей необходимо смещать на пять сантиметров в месте образования нахлеста. На верхних кровельных листах такое правило действует рядом с нахлестом, а на нижнем – чуть дальше нахлеста.

Технология и порядок установки узлов кровли

Особенно часто в современных кровельных работах используется установка карнизного узла с выступом листа на пять сантиметров. Такой способ позволяет дождевой воде попадать напрямую в жёлоб, а элементы выполненные из дерева оказываются защищёнными от брызг воды. Согласно типовой инструкции саморезы вкручиваются через волну с отступом в семь сантиметров от штамповочной линии.

Допускается установка этого узла посредством размещения штатного реза металлочерепицы сверху карнизной доски, что удобно при выполнении кровельных работ в условиях ступенчатых карнизов или нарушений кровельной геометрии на данном участке крыши.

Крепление коньковой планки осуществляется посредством саморезов в самых верхних точках металлочерепичных листов. Шаг между крепежами не должен превышать 80 сантиметров. Все места крепления следует располагать с одинаковым промежутком в обрешётке, что позволит не допустить деформацию коньковой планки при затягивании саморезов.

При креплении торцевой части скатов следует смонтировать крепежи на каждой волне кровельного материала в местах штатных точек. Для крепления торцевой планки высшие точки каждого листа металлочерепицы фиксируются через волну с шагом между креплениями не более 80 сантиметров.

Далее узнаете подробнее:

Подробнее как правильно вкручивать саморезы самостоятельно смотрите в видео.

Необходимость дополнительного крепления саморезами

Основная задача использования дополнительных крепежей заключается в обеспечении противодействия значительным ветровым нагрузкам, что всегда требует обеспечения креплений повышенной надёжности на самых значительных участках.

Крепление дополнительных саморезов для закрепления металлочерепичных листов между собой:

саморезами по волнам;
саморезами по рядам.

Крепление металлочерепичных листов саморезами к обрешётке:

по карнизной линии;
по коньковой линии;
по торцевой линии посредством саморезов производится фиксация кровельных листов на досках.

Особенности монтажа со скрытым креплением

Самым популярным способом крепежа металлочерепицы является скрытое крепление, которое подразумевает использование саморезов с пресс-шайбой. Вследствие того, что крепеж не будет заметен со стороны, допускается использование неокрашенных оцинкованных саморезов.

Главное отличие такого монтажа со скрытым креплением заключается в том, что нет необходимости обустраивать сквозные отверстия в листах кровельного материала. Весь процесс вкручивания крепежа производится в специальные пазы. Для соединения отдельных кровельных листов между собой служат специальные зацепы, крепящиеся на монтажные выступы.

Особенности фиксации листов скрытым способом

В результате такого крепления саморезы бывают скрыты под последующим металлочерепичным листом. Особенностью металлочерепичного покрытия, выполненного с применением скрытого крепления является возможность получить кровельное покрытие, отличающееся высокой степенью прочности и герметичности.

Подводим итоги

если монтажные работы начаты с левой части конструкции, то все кровельные листы после закрепления следует заводить под крайнюю волну предыдущего кровельного листа;

после закрепления посредством самореза стартового листа около конька, следующий лист укладывается для получения в нижней части идеально ровной линии. Фиксация получившегося нахлеста производится посредством одного самореза по волновому гребню;

для крепления металлочерепичных листов на уровне внутренних стыков следует применять стандартные планки для разжелобки. Необходимо контролировать размер нахлеста, которы не должен превышать пятнадцать сантиметров;

чтобы выполнить правильное крепление следует ввинчивать короткие саморезы в нижний сегмент волны;

ввинчивание кровельных саморезов в верхний волновой сегмент способствует недостаточно плотному прилеганию шайбы к металлу и снижению герметичности кровельного покрытия.

netosadkam.ru

Крепление металлочерепицы саморезами — изучаем схему крепежа

Практичность и нарядный внешний вид, вот что положительно характеризует металлочерепицу, как кровельный материал. Большой выбор цветов позволяет применять разнообразные архитектурные решения для вашего дома. Защитное покрытие листа служит гарантией долговечности и стойкости к воздействию атмосферных осадков. Очень важно грамотно и профессионально положить кровлю, поэтому правильное крепление вашей металлочерепицы зависит от знания основных правил при её возведении. Для этого нужно учитывать ряд факторов, и мы постараемся всесторонне осветить их с разных углов зрения.

Свойства материала и необходимый инструмент при монтаже

При производстве металлочерепицы используется стальной лист, на который наносится многослойное покрытие, обеспечивающее его долгую эксплуатацию и защиту от агрессивных атмосферных осадков. Покрытие состоит из следующих составных частей:

Холоднокатанная сталь толщиной от 0.4 до 0.6 мм;
Оцинкованное покрытие, содержащее цинк не менее 275 г∕м²;
Покрытие составом с антикоррозионными свойствами;
Слой грунтовки, обеспечивающий наилучшее сцепление последующих слоёв;
Полимерное покрытие, гарантирующее сохранение свойств при эксплуатации в экстремальных погодных условиях;
Слой лака, защищающего от механических воздействий при монтаже, наносится с внутренней стороны металлочерепицы.

Состав покрытия подразумевает конечную стоимость изделия и может колебаться в широких пределах. Например, покрытие из полиэстера в 25 мкм, является самым бюджетным вариантом, тогда как матовый полиэстер 35 мкм толщиной, обходится существенно дороже. Более стойким к внешним воздействиям, считается пластизол с толщиной нанесения около 200 мкм. Полиуретановое покрытие пурал, выдерживает большие перепады температур и имеет толщину покрытия 50 мкм. Тогда как состав ПВДФ с акрилом хорошо само омывается и имеет стойкость к агрессивным средам. Лист холоднокатаной стали подвергается оцинковке, после чего он штампуется, и на него наносятся слои защитных покрытий и красителя, обеспечивающего товарный внешний вид.

Самыми широко распространёнными габаритами при облицовке металлочерепицей, являются ширина производителя равная 1180 мм, при рабочей ширине равной 1100 мм. Шаг в 350 мм считается оптимальным и часто используется в разных видах изделия. Нижний рез располагается на расстоянии 5 мм от штампованного рисунка изделия и служит для соблюдения необходимого нахлёста при монтаже. Толщина стали находится в пределах 0.4-0.6 мм, и позволяет придавать при штамповке определённую конфигурацию листу, для создания у него конструктивных узлов жёсткости.
Каким инструментом и как крепить металлочерепицу рассмотрим ниже по тексту. Чтобы не повредить многослойный защитный пирог металлочерепицы, необходимо использовать оснастку со щадящим воздействием при раскрое и монтаже материала, а именно:
мерительный инструмент, в который входит поверенная рулетка и строительный уровень, а также набор разметочных фломастеров и карандашей;
инструмент для раскроя, такой как ножницы по металлу и низкооборотные пилы, не задирающие при резке края листа;
шуруповерт со сменными аккумуляторами и регулировкой усилия закручивания, оснащённый насадками (битами) под соответствующие саморезы;
черток, предназначенный для удобства при монтаже сложных узлов крепления и представляющий из себя четыре доски с шарнирным креплением, по габаритам равный рабочей ширине металлочерепицы;
дрель с регулируемой частотой оборотов;
молоток для стыковки и изготовления загибов;
обувь с мягкой обрезиненной подошвой, чтобы не деформировать поверхность материала, и не происходило соскальзывание;
кровельные шестигранные саморезы из расчёта 8 – 10 штук на м²и при монтаже защитных элементов кровли 3 штуки на погонный метр.
Самым важным является регулировка шуруповёрта на силу вкручивания самореза. От этого зависит схема крепления металлочерепицы саморезами и вкрутить их нужно так, чтобы не промять лист при монтаже. Наличие в месте монтажа сучков или сколов вынуждает к постоянному визуальному контролю качества крепежа. Мы поняли, что такое металлочерепица и как её крепить, теперь перейдём непосредственно к монтажу.
Перед началом монтажа кровли
Начиная укладку покрытия, нужно разработать схему крепления металлочерепицы саморезами и в дальнейшем корректировать её по мере монтажа кровли. Кроме безопасного, исправного инструмента, нужно работать в спецодежде и перчатках, чтобы избежать травм при работе. Не начинать монтаж в ветреную погоду, поскольку при порывистом, боковом ветре незакреплённые листы могут быть снесены вниз. Это приведёт не только к деформации самого листа, но и опасно для окружающих. Обязательно следует закрепить лестницы, по которым будет осуществляться подъём. Следить за тем, чтобы не поцарапать обратную сторону металлочерепицы, на которую нанесено защитное покрытие. Сделать запас аэрозольной краски под цвет кровли на случай повреждения лицевой стороны материала.
Перед креплением металлочерепицы необходимо убедиться в отсутствии изъянов на скатах кровли. Своевременно устранить брак, чтобы монтаж проходил быстро и качественно. Крепление металлочерепицы саморезами должен проводить опытный сотрудник, снабжённый отрегулированным инструментом. Чтобы крепёж не был заметен, его шестигранные головки, и прижимные шайбы должны быть окрашены в цвет листов. В случае попадания на металлочерепицу стружки, необходимо удалить её при помощи мягкой щётки. Вкрученный саморез может попасть в сучок, чтобы его докрутить до уплотнения резиновой прокладки, работников необходимо снабдить ключами соответствующего размера. Следить за качеством самих саморезов и резиновых уплотнительных шайб, которые должны быть изготовлены из морозостойкой резины.
Схема монтажа металлочерепицы
Под схемой крепления листов подразумевают порядок их укладки на скаты и последующий крепёж металлочерепицы к обрешётке. Нужно рассчитывать шаг обрешётки таким образом, чтобы он совпадал с шагом самого материала. С меньшим промежутком обрешётка укладывается у конька и в районе карниза, где требуется повышенная прочность, и именно здесь крепится металлочерепица более тщательно. Прикрутить листы следует по линии, отстоящей от фигурной штамповки материала на 10 мм, то есть в точке наибольшего прилегания листа к обрешётке. Вернёмся к тому, как разложить покрытие и как правильно крепить металлочерепицу. Порядок укладки заключается в следующем:
сначала необходимо смонтировать карнизные планки с шагом в 35 см, каждая последующая перекрывает предыдущую планку на 10 см;
первым укладывается нижний лист вдоль карниза со свесом 4 см и выравнивается по краю крыши с выносом около 30 мм;
далее монтируется верхний лист, перекрывающий нижний на 5-7 см, если он подходит к коньку, то нужно позаботиться о гидроизоляции во избежание протечек;
затем кладётся последующий нижний лист с перекрытием крайней волны предыдущего до закрытия противокапиллярной канавки;
после этого производится монтаж следующего верхнего элемента покрытия;
для того чтобы идеально выровнять кровлю относительно боковых кромок и карниза, используют блок из четырёх листов, скреплённых между собой, его равняют, необходимо лишь частично закрепить край конструкции, оставив свободу движения;
когда скат отличается от прямоугольного, то сначала необходимо выставить центральный лист, а от него монтировать последующие в обе стороны;
в случае сложной конструкции крыши, можно для разметки и раскроя использовать черток, который при рабочей ширине 110 см позволяет безошибочно задавать углы обрезки металлочерепицы;
прилегающий к коньку лист гидроизолируется, а коньковая конструкция крепится с учётом вентиляционного зазора.
Необходимо помнить, что ровнять металлочерепицу нужно и по карнизу, и по волнам соседних листов.
Нужно разобраться в том, как правильно прикручивать металлочерепицу на различных участках крыши. А также важна процедура правильной стыковки элементов при покрытии участков со сложной конфигурацией.
Монтаж и стыковка кровли
Разнообразные архитектурные решения делают крыши не только красивыми, но, зачастую довольно трудными в изготовлении. Так, в местах стыковки на сложных участках, листы приходится крутить для получения желаемого результата. При этом не должно нарушаться правило нахлёста элементов кровли, а ровнять металлочерепицу необходимо по карнизу.
Крепление металлочерепицы к обрешётке производится кровельными саморезами, которые имеют уплотняющую шайбу и резиновую прокладку. Резина нужна для предотвращения попадания влаги в подкровельное пространство через просверленное крепёжное отверстие. Оцинкованный и покрашенный саморез имеет шестигранную головку, с помощью которой его можно завернуть шуруповертом. Жало самореза и резьбовая насечка позволяет легко просверлить металл листа и закрепиться в обрешётке, притянув к ней металлочерепицу. В основном для монтажа кровли используют саморезы, длина которых позволяет проникать в древесину не менее чем на 2 см.
Вкручивать саморезы следует строго вертикально, в месте наилучшего прилегания к обрешётке, таким образом, чтобы резиновая шайба гарантированно уплотнила место крепления. Если крепёж попал в плотную древесину, то нужно вручную ключом добиться качественного уплотнения, исключающего протекание влаги. Стыковать листы между собой можно в выступающую часть волны, обеспечивая качественное крепление в месте соединения.
Чтобы надёжно закрепить металлочерепицу на карнизе и торце кровли, нужно закручивать крепёж в каждую волну. Это касается и мест примыкания к трубам и коньковой части кровли, а также в точках соединения листов. По площади металлочерепица крепится саморезами в шахматном порядке. При монтаже в районе печных труб или иных препятствий, следует помнить, что согласование листа кровли и фартука, должно иметь перекрытие не менее 20 см. Установка элементов конька и карнизных планок делается с шагом крепления 35 см, то же относится к торцевым ветрозащитным элементам.
Мы собрали в единый обзор информацию о том, как крепить саморезами металлочерепицу и разобрали монтажные схемы возведения кровли. Следуя этим советам и используя качественный строительный материал, достаточно легко можно подвести ваш дом под крышу. Правильное крепление саморезами элементов покрытия послужит гарантией качества и долговечности и будет радовать вас и вашу семью.
stroicod.ru
Как крепить металлочерепицу к обрешетке крыши: схема
Крепление металлочерепицы — нельзя назвать очень сложным процессом, но он требует соблюдения определенных требований и правил. Если все сделать правильно, то кровельное покрытие прослужит длительное время.
Ключевые правила монтажа
Металлочерепица должна крепиться при помощи саморезов со специальной прокладкой, выполненной из ЭПДМ-резины. Благодаря этому не возникнут протечки. Шляпки саморезов, обычно, окрашены, что делает их практически незаметными на кровле. Для работы очень удобно использовать шуруповерт с аккумулятором:
Он существенно упрощает работу, благодаря отсутствию шнура.

Благодаря небольшому весу улучшает мобильность.

Наличие нескольких аккумуляторов позволит существенно продлить время работы без подзарядки.

Саморезы необходимо закручивать до такой степени, чтобы прокладка была лишь немного прижата. Если закрутить слабо, то под нее будет попадать вода и это вызовет коррозию и существенно ограничит срок эксплуатации. Если перестараться, то резину расплющит, что приведет к плохой герметизации и разрушению покрытия. К тому же может провернуться саморез в обрешетке и крепление ослабнет. К начальной планке необходимо прикрепить нижний лист. Для этого используются саморезы, которые ввинчиваются в каждую волну. При наличии вертикального перехлеста правильно будет скреплять в подъем волны. Для этого необходимо использовать специальные короткие саморезы. В иных случаях необходимо производить скрепление в нижних местах прогиба. Это гарантирует наиболее качественное и надежное крепление. Саморезы вкручиваются строго перпендикулярно. Если схема крепления металлочерепицы соблюдена, то потребуется 8 саморезов на каждый квадратный метр. К тому же по периметру кровли необходимо вкрутить саморезы на каждом прогибе.
Важно очищать кровлю от металлической стружки. Если этого не сделать сразу, то со временем она заржавеет и внешний вид металлочерепицы будет испорчен.
После транспортировки нужно внимательно осмотреть поверхность металлочерепицы на предмет царапин и прочих повреждений. Если таковые будут обнаружены нужно при помощи обыкновенного баллончика закрасить их краской. Рекомендовано сделать то же самое с местами срезов. Нужно следить, чтобы капиллярная канавка была накрыта следующим листом. Она служит для удаления влаги, образованной вследствие капиллярного эффекта.
Особенности крепления листов разной формы и размеров
Если крыша имеет большие размеры возникает вопрос, как крепить металлочерепицу? Ведь в местах стыков может быть до 4 листов, что вызовет смещение. Чтобы это предотвратить необходимо поворачивать листы при укладке. Схема крепления должна выбираться с учетом обеспечения комфорта выполнения работы. Лучше всего начинать монтаж со стороны, которая наиболее ровная. Выравнивать листы металлочерепицы необходимо по линии карниза. В случае если крыша имеет треугольную форму немного отличается начало процесса. Нужно провести линию от верхней точки точно посередине ската. Такая же линия на листе металлочерепицы при монтаже должна совпасть с первой. Для обеспечения максимального удобства для обрезания листов кровельщики собирают так называемый черток. Это приспособление представляет собой 4 доски с шарнирным креплением. По размерам он должен равняться рабочей ширине металлочерепицы.
Скрытое крепления листов и его особенности
Такой вид покрытия считается самым долговечным и надежным. Основное отличие в том, что на поверхности отсутствуют какие-либо элементы крепления. Кроме того такой вариант имеет более красивый внешний вид и обеспечивается исключительная герметичность покрытия. Металлочерепица со скрытым креплением обладает очень простой схемой фиксации. Листы между собой скрепляются при помощи выступов, расположенных на краях. Ввинчивание саморезов осуществляется в пазы, которые накрываются следующим листом. Так как саморезы не видно, то необязательно использовать окрашенные определенным цветом или с ЭПДМ прокладкой. Вполне подойдут обыкновенные оцинкованные.
Крепление на карнизе и коньке
По технологии без капельника нужно размещать нижнюю кромку листа до 50 мм длиннее от края карниза. Благодаря этому атмосферные осадки удаляются сразу в водосточный желоб. Под весом снега край может прогнуться, поэтому не стоит делать выступ больше рекомендованного. К обрешетке в месте карниза предъявляются особые требования. Планка, расположенная с краю, должна быть толще остальных примерно на 15 мм. Иногда крепление происходит на карнизную планку, тогда делать выступ металлочерепицы не требуется. На карнизе саморезы закручиваются в каждую волну до 8 мм выше ребра жесткости. Бывает, что расстояние между линией штамповки и верхним резом металлочерепицы превышает 13 мм. В районе конька металлочерепица крепится в каждую волну, также как и в карнизе. При монтаже конька необходимо обязательно использовать уплотняющие прокладки, которые, обычно, идут в комплекте. Крепление саморезами необходимо осуществлять в гребень волны. Шаг следует выбирать таким образом, чтобы при сильном ветре не было характерных хлопающих звуков металла об металл. После завершения нужно попросить помощника визуально убедиться, что все элементы были установлены и закреплены согласно описанной технологии.
Монтаж металлочерепицы вокруг препятствий
Желательно оштукатурить дымоходы и прочие элементы перед креплением листов крыши. Однако можно такую работу оставить на потом, только придется быть гораздо более аккуратным. Важно правильно обойти препятствие, чтобы вода, которая будет стекать по вертикальной поверхности, попала на металлочерепицу и благополучно удалилась. Для обеспечения сплошного покрытия вокруг препятствия должны быть установлены доски обрешетки. Металлочерепицу с двух сторон от, предположим, трубы нужно подрезать на расстоянии от 150 мм.
Самые распространенные ошибки крепления металлочерепицы
Очень важно правильно выбрать саморезы. Распространены случаи, когда приобретается качественная металлочерепица и принимается решение сэкономить на крепеже. Либо допускаются элементарные ошибки при выборе. И получается, что срок службы покрытия 50 лет, а оно портится намного быстрее из-за некачественных саморезов. Если шайба будет выполнена из обыкновенной резины, то она со временем высохнет и потрескается. В результате чего нарушается герметичность, вода «добирается» к обрешетке и кровле. Все стремительными темпами разрушается. Не стоит использовать саморез с длинной резьбой для ввинчивания в гребень волны. Таким образом, не удастся добиться надлежащего примыкания шайбы и существует большая вероятность деформировать металлочерепицу. Крепление металлочерепицы — процесс, который требует выполнения определенных правил и обязательное соблюдение технологии. Правильно расположив элементы крепления, можно гарантировать надежность и герметичность поверхности.
prokryshi.ru
шаг, схема, крепление конька, видео, фото, какими саморезами крепить?
Что значит надежная кровля? Это покрытие, способное прослужить максимально долгое время, без дополнительного ухода и с максимальной декоративной отдачей. Всем этим требованиям отвечает металлочерепица. Ее монтаж нельзя назвать сложным и один раз правильно выполнив все работы, о кровельном покрытии можно будет забыть на длительное время.
Общие сведения о металлочерепице
Это современный кровельный материал, изготавливаемый из стальных листов. Для придания цвета и декора поверхность обрабатывается специальным полимером. Штампованная технология изготовления придает кровле покрытой металлочерепицей вид натурального материала из глины.
На языке профессиональных кровельщиков листы маталлочерепицы характеризуются несколькими терминами, говорящими о геометрических формах материала:
волна – это поперечный профильный ряд;
ряды – продольные профили;
шаг – расстояние между поперечными рядами.
На рынке кровельного материала самыми востребованными являются листы шириной в 1180 мм. Это общие габариты, а при монтаже на крыше, рабочий размер будут составлять немного меньше, порядка 1100 мм. Остальная часть уходит на нахлест по краям при укладке.
Оптимальный шаг 350 мм, но это не предел и каких-то ограничений в этом плане нет, поэтому каждый может выбирать габариты по своему усмотрению.Вне зависимости от выбора размера листов металлочерепицы, каждый профиль имеет нижнюю линию среза, расположенную в 5 см от края.
Расстояние между верхней кромкой и верхним резом зависит от типа листа и его технологических размеров.
Общие правила монтажа металлочерепицы
Чтобы монтаж прошел без эксцессов, и вы не разочаровались результатом, необходимо убедиться в надежности остова кровли. Проверяются все соединительные элементы, целостность крепления и их надежность. Не должно быть никаких подвижных элементов, все балки, стропила и обрешетка ровные и прочные.
Желательно, чтобы кровельные скаты были без перекосов, в таком случае монтировать металлочерепицу будет проще. Проверить это можно замером диагоналей. Если полученные цифры будут разными, значит при сборке кровельной конструкции, допущены ошибки.
Допускаются работы с разностью уклона максимум в 14 градусов. Но если есть возможность недоделку лучше устранить. Если это невозможно, то укладка листов производится таким образом, чтобы края нижних листов совпадали с кромкой обрешетки.
Отдельного внимания заслуживает монтаж желобов водостока. При работе с металлочерепицей их необходимо установить в первую очередь, и только после начинать монтаж кровли. Они подвешиваются на специальных крючках с креплением каждого к нижней части обрешетки саморезами из нержавеющей стали.
Как и в работе с другими покрытиями, укладка начинается снизу вверх. Для предотвращения попадания влаги под листы, используется гидроизоляционный слой.
В жилых домах существует проблема парникового эффекта, когда теплый воздух, проходя через потолочные перекрытия, создает определенный уровень влажности под листами кровельного материала. Все это негативно сказывается на древесине, используемой в качестве обрешетки. Справиться с этой проблемой поможет.
Какие саморезы необходимо использовать и куда их вкручивать
В работе применяются специальные кровельные саморезы, в отличие от стандартных вариантов, имеющие головку в виде шестигранника, что делает сам процесс крепления удобнее. Специальная насадка на шуруповерт надежно фиксирует шляпку, снижая возможность «соскакивания» при вкручивании. Производители предлагают различные по цвету саморезы, которые можно подобрать в тон кровельного покрытия.
Важно соблюдать субординацию в выборе крепежного элемента. Самонадеянные кровельщики, экономя на выборе качественных саморезов, приобретают дешевые, которые зачастую «живут» меньше самого покрытия.
Разница недорогого крепежа:
Неизвестные производители, поставляющие некачественный материал, производят не оцинкованные саморезы. Они ржавеют и ломаются, поэтому в процессе эксплуатации, возможно, потребуется дополнительное крепление.
Есть недоработки и по прокладкам под саморез, вместо каучуковой используются обычные резиновые. Они быстрее теряют свои свойства, растрескиваются, и соответственно будут пропускать воду под крепеж.
Крепить листы необходимо в нижней части волнового изгиба, где он плотнее примыкает к обрешетке. Есть рекомендации и по глубине вхождения крепежа. Его лучше вворачивать не менее чем на 2 см в древесину.
В этом случае подложка деформируется и создаст герметичность, заполнив собой промежуток между листом металлочерепицы и прокладочной шайбой под головкой самореза.
Особенности монтажа металлочерепицы со скрытым креплением
Производители предлагают и такой вид изделия. В этом случае, для монтажа используются шурупы с пресс-шайбой. А учитывая, что места крепления не будет видно, можно не заморачиваться с подбором тональности и приобрести обычные оцинкованные саморезы.
Листы такой металлочерепицы немного дороже обычных, но вид готовой кровли компенсирует все издержки. Устанавливая их, вам не понадобится сверлить отверстия под саморез, их вворачивают в специальные пазы, а место фиксации после скрывается установкой следующего листа.
Схема укладки металлочерепицы
Чтобы правильно провести все работы, к процессу укладки необходимо подойти во всеоружии, а для этого достаточно знать очередность их проведения. Специалисты рекомендуют особое внимание уделить следующим процессам.
Монтаж листов начинать только от нижней части кровельного ската.
Схема крепления: каждый последующий лист, перекрывает предыдущий на 5 – 7 см.
Первому ряду нужно уделить особое внимание, он должен быть максимально ровным.
Теперь подробнее о монтажных работах.
Этапы укладки кровли из металлической черепицы
У всех кровельных материалов есть негласное правило – укладка первого ряда начинается с подветренной стороны. Вначале вымеряются все углы, относительно края ската, если есть небольшие неточности, лист подрезается и крепится саморезами по нижней кромке. Верхнюю часть оставляем, ее будем фиксировать вместе со следующим рядом.
А в целом процесс укладки металлочерепицы проводится в следующем порядке:
Карнизные и ветровые (торцевые) планки. Их монтируют в первую очередь. Место установки – верхняя часть держателя, фиксирующего водосточный желоб. Крепят их саморезами, шаг 30-35 см. Нахлест каждой последующей планки минимум 10 см.
Нижняя ендова. Эти элементы монтируются, перед тем как начать крепление черепицы в местах стыка ската кровли. Если необходимо, то под них делают настил из досок. Достаточно будет площадки в 30 – 40 см, в стороны от стыковочного места. Крепят ее теми же саморезами, с шагом в 30 см. В местах стыка, нахлест элементов не менее 10 см, а нижняя часть элемента заводится поверх карниза.
Совет! В местах стыка нижнего листа и ендовы, необходимо создать амортизационный слой. Он будет хорошей защитой от проникновения влаги, и не позволит двум контактирующим листам металла, образовать коррозийное отложение. Для этого используется уплотнительная, пористая лента самоклеящегося типа.
Листы металлочерепицы укладываются с расчетом того, что все осевые линии будут находиться друг к другу под углом в 90º. В таком случае, нижняя часть кромки получится максимально прямой и подрезать или подгонять последний ряд не придется.
Крепление металлочерепицы на карнизах и коньке крыши
На карнизной части кровли листы укладываются с расчетом того, что нижний рез будет заходить за планку на 4 – 5 см. Это обеспечит попадание воды прямиком на водосточный желоб.
Со временем выступающая часть может провиснуть, и чтобы этого не произошло, при сборке обрешетки на края укладывают широкие доски. Если этот момент был упущен, то можно укрепить карниз креплением дополнительной планки.
Сами узлы крепления на карнизе должны быть на 7 – 10 см выше штампованного листа. Фиксирование производится шурупом в каждую волну. Если при укладке верхний рез получился выше штамповки более чем на 10 см, то сверху, дополнительно крепится подконьковая доска. Чтобы этого не произошло, необходимо следить за укладкой предыдущих листов, и лучше сделать на них припуск немного больше.
Но в любом случае, если потребуются дополнительные работы по установке опоры под коньковый элемент кровли, то следите за вентиляционными зазорами между обрешеткой. К коньку металлочерепицу крепят через одну волну, в каждый прогиб.
Как монтировать металлочерепицу вокруг труб и иных препятствий?
Крепление в стыке и коньке кровли не является сложно выполнимой задачей. Работая с металочерепицей, придется потрудиться с установкой завершающих (доборных) элементов. Эти комплектующие позволяют придать законченный вид всему кровельному покрытию, и их установка не так и сложна, как об этом говорят многие.
Для обвода дымоходных труб производители предлагают специальные доборные элементы, установив которые, кровельной конструкции можно придать законченный вид. Можно сказать больше – без этих элементов просто не обойтись. Крепят их предварительно подогнав по размерам трубы. Отрезаются они ножницами по металлу и устанавливаются вокруг препятствия.
Будьте внимательны с нахлестом. Верхние планки должны заходить на нижние, чтобы снизить вероятность попадания воды под кровлю.
Как крепить снегозадержатели на металлочерепицу?
Установка этих элементов производится в несколько подходов:
Вначале, согласно готовым отверстиям, элемент вставляется в трубу.
Затем, первая часть крепится к нижней части обрешетки с края ската кровли.
Если крепление производится в одну линию, то каждый последующий элемент стыкуется с предыдущим.
Специалисты не рекомендуют устанавливать их на весь пролет кровли. Достаточно будет крепления над входом в дом и оконными проемами. Монтаж снегозадержателей по всей линии необходим, если вдоль стены дома будет проходить дорожка или проездной двор со стоянкой для автомобиля.
Как крепить металлочерепицу к обрешетке?
Чаще эта конструкция выполняется из досок одинакового размера, установленных на определенном расстоянии друг от друга. Размер «шага» выбирается исходя из толщины пиломатериала. Иногда для покрытия крыши металочерепицей или другими материалами обустраивается сплошная обрешетка. Это когда вместо досок по скатам набивают водостойкую фанеру или ДСП.
Но будем исходить из варианта обустройства обрешетки из досок. В этом случае саморезы необходимо вкручивать не ниже 15 см от края доски и линии штамповки между гребнями. Нет ограничений по вворачиванию крепежей в доски обрешетки. Если каркас сделан по всем правилам, он надежный без подвижных элементов, то шурупы будут одинаково хорошо держать листы в любом месте.
Ошибки, которые часто допускают начинающие кровельщики
Нередко те, кто решил по своим соображениям сэкономить на работе опытных кровельщиков и самостоятельно уложить металлочерепицу, становятся заложниками своей же глупости. Ошибки в крепеже могут стать грубым нарушением. Но это капля в море, и у специалистов есть определенный список недоработок таких горе мастеров.
Неправильный выбор продукции
Здесь стоит упомянуть о совместимости листов с крепежным элементом. Главным действующим лицом в этом случае выступает,увы, не материала, а человеческая жадность. Приобретая металлочерепицу со сроком эксплуатации в 50 лет, многие стараются сэкономить на выборе крепежа и покупают вместо оцинкованных саморезов обычные.
В итоге под воздействием погодных факторов, соединение быстро приходит в негодность, и хорошо, если быстро определится место протечки и его можно будет заделать.
Ошибка в креплении
Многие оступаются и в этом направлении. Опыт специалистов вырабатывался годами, и поверьте, они не сами придумали правило, вворачивать короткие саморезы в нижнюю точку волны. Не все уделяют этому внимание и фиксируют их в верхней. Результат – некачественное соединение и низкая герметизация соединения.
В целом процесс укладки металлочерепицы несложен и, если руководствоваться принятыми нормами, то можно выполнить все работы самостоятельно. Если же для вас нет авторитетов, и вы все делаете по своему плану, то поверьте – это не вариант где можно экспериментировать и вносить свои коррективы. Самоуправство в работе с этим материалом, не приведет ник чему хорошему.
krovlya777.ru
схема, правила, технология крепления саморезами металлочерепицы как правильно крепить саморезами
Срок эксплуатации любой кровли напрямую зависим не только от качественности выбранного покрытия, но грамотности его монтажа. В данной статье мы расскажем о том, как крепить металлочерепицу правильно и чего не следует делать при ее укладке.

Какие саморезы необходимо использовать и куда их вкручивать

Такие кровельные саморезы нужно использовать
Крепление этого популярного покрытия производится особыми кровельными саморезами.
Они представляют собой оцинкованные шурупы, имеющие головку в форме шестигранника, окрашиваемую в разные цвета для соответствия цвету покрытия, уплотнительную шайбу и сверло на наконечнике.
Очень важно выбрать качественные шурупы, поскольку их срок эксплуатации должен быть таким же, что и у металлической кровли. Нередко бывает так, что купив металлочерепицу, имеющую улучшенное полимерное покрытие и срок службы около 50 лет, неопытные самодеятельные строители крепеж приобретают на рынке.
Такие кровельные саморезы неизвестного производителя, могут иметь вместо этилен — пропиленового каучука (ЕРОМ материал) на уплотнительной шайбе, обычную резину.
При длительном воздействии сезонных перепадов температур, а также ультрафиолетового излучения, низкокачественная резина высыхает и становится хрупкой спустя 3/4 года.
Теперь о том, какая должна быть технология крепления металлочерепицы.
Обратите внимание!
Листы правильно фиксировать шурупом в нижней части волны. В этом месте металл плотно примыкает к обрешетке.
Вкручивайте саморезы на 2 сантиметра пониже ступеньки, являющейся очень удобным ориентиром.

Правильный крепеж металлочерепицы
Шуруп должен входить на 2 сантиметра в центральную часть обрешетки, таким образом, чтоб подложка из ЕРОМ, деформировалась и герметично заполняла собой промежуток меж головкой крепежа с шайбой и листом покрытия.
Достаточно скоро подложка вулканизируется и образует непроницаемое соединение. Поэтому рекомендуется производить крепление металлочерепицы саморезами, длиной в 28 мм.
Есть достаточно распространенный ошибочный метод вкручивания крепежа в верхнюю часть волны листов.
Для подобного способа применяются саморезы, имеющие длину от 60мм и больше.
Жесткость профиля черепицы вверху ее волн недостаточна, чтобы произошло плотное прижимание шайбы с подложкой.
Помимо этого, верхние волны обладают крутым радиусом, на нем нет удобной площадки для примыкания. Закручиваемый шуруповертом шуруп мнет металл, тем самым понижая декоративные качества профиля.
Еще один серьезный недостаток такого способа крепления — это невозможность достигнуть надежной фиксации материала.
Когда происходит крепление саморезами металлочерепицы к обрешетке, кровельщик завинчивает их 6/8 штук на 1 м².
Для этого он не занимает на крыше удобное положение, чтобы завинтить каждый конкретный шуруп. С одного положения, допустим — с лестницы каждой рукой закручивается по 5/8 саморезов.
И если грамотное завинчивание шурупов в нижние части волн, перпендикулярно обрешетке, технологично, достаточно удобно и имеет небольшие шансы брака, то крепление металлочерепицы вверх волны усложнено.
В данном случае, шуруп своим сверлом-наконечником проходит лист покрытия и через 25/50 мм, что зависит от высоты профиля, входит в брус обрешетки.
При этом кровельщик вынужден, держа в руке шуруповерт с уже установленным на его конце шурупом, на ощупь искать брус обрешетки под металлочерепицу.
И, наконец, еще одно неприятное последствие подобного ошибочного способа крепления листов – это шум, который вызывается ударами металлической черепицы об обрешетку при порывах ветра.
Схема укладки металлочерепицы

Правильное крепление листов металлочерепицы
Сначала необходимо напомнить три важнейших правила, связанных с монтажом листов.
Укладку покрытия из металлочерепицы необходимо начинать от нижнего левого угла крыши.
Листы монтируются снизу вверх, таким образом, верхний лист будет перекрывать нижний.
Чтобы у вас получилась ровная линия карниза, предельно внимательно укладывайте первый лист.
Теперь о том, какова вкратце последовательная схема крепления металлочерепицы.
Установка карнизной планки.
Монтирование нижней ендовы.
Обустройство внутренних примыканий скатов к стенам, дымовым трубам и пр.
Монтаж черепичных листов.
Монтирование верхней ендовы
Установка верхних планок примыканий.
Крепление торцевых планок.
Монтаж внешних углов и коньковых планок.
Установка проходных и вентиляционных элементов.
Обустройство дополнительных элементов безопасности — снегозадержателя, переходных мостиков, лестницы.
А теперь рассмотрим все эти стадии более подробно.
Этапы укладки кровли из металлической черепицы

Крепление коньковой планки
Карнизные планки. Их необходимо установить до крепления металлочерепицы. Делается это поверх держателей для водосточного желоба.
Планки фиксируются оцинкованными шурупами с шагом в 30 см к последнему брусу либо профилю обрешетки. Нахлестывание планок по длине должно быть 10 см.
Нижняя ендова. Перед тем, как закрепить металлочерепицу,в местах стыкования скатов нужно уложить ендовы.
Под нижние из них делается сплошной настил досками, имеющими размер 15×2.5 см, на протяжении 30/40 см от стыковочной оси, в обе ее стороны.
Обязательно проложите гидроизоляцию на полученном деревянном желобе. То же самое можно сказать и в том случае, если укладывается металлочерепица со скрытым креплением.
Далее закрепите ендову шурупами с шагом в 30 см. Нижний край доборного элемента должен укладываться сверху карнизной доски. При стыковании ендов нахлест между ними должен быть равен не меньше 10 см.
Обратите внимание!
Между листами металлочерепицы и нижней ендовой в обязательном порядке нужно уложить уплотнитель. Лучше всего, если он будет пористым, самоклеющимся.
Обустройство примыканий. Чтобы примыкание покрытия к стенам либо печным трубам было максимально герметичным, на скате кровли монтируется внутренний фартук. Для его обустройства применяется нижняя планка примыкания.
О том, как правильно прикрепить планку примыкания к металлочерепице:она прикладывается к стенке трубы, и ее верхняя кромка отмечается там. По размеченной линии делается штроба.
Монтаж внутреннего фартука надо начинать с нижней из стенок дымохода. Планка, по мере необходимости, подрезается, далее устанавливается и крепится кровельными шурупами. Точно так же монтируется фартук и по оставшимся стенкам.
Чтобы полностью исключить возможность протечки, нужно сделать нахлесты 15 см. Кромку планки, которая вставляется в штробу, обязательно нужно загерметизировать.
Под низ внутреннего фартука заведите галстук (плоский лист), предназначаемый для стока атмосферной влаги. Вы его можете направить или вниз до кровельного карниза, или непосредственно в ендову.
По краю этого галстука сделайте бортик.
Поверх стока и внутреннего фартука уложите листы черепицы. Когда покрытие вокруг дымохода будет уложено, сможете начинать монтировать декоративный (наружный) фартук, для этого используются верхние планки примыкания.
Ставится он точно так же, как и внутренний аналог, но верхняя кромка его крепится прямо к стенке и не заводится в штробу.
Примыкания к стенам осуществляется по такому же принципу, что и к трубам. Гидроизоляцию, при этом, необходимо вывести и поднять по стене на высоту не меньше 5 см. В зависимости от того, каково примыкание: к торцу стены или сбоку, используйте универсальный либо профильный уплотнитель.
Далее, о том, каковы правила крепления металлочерепицы. Ее необходимо укладывать, таким образом, чтоб осевые линии карниза и листа создавали угол в 90º.
В этом случае нижние кромки всей черепицы сложатся в прямую линию. Когда же вместо этого образуется зубчатый край, то это значит, что где-либо замки соседствующих листов не стыкуются.
Иными словами — они прилегают друг к другу не плотно, и в щели меж ними будут проникать снег и вода.
Обратите внимание!
Листы фиксируются по боковому краю с перекрытием, причем крепеж металлочерепицы шурупом надо осуществлять на каждой волне.
Тогда, посмотрев с любой стороны на крышу из металлочерепицы, вы не заметите, что она была смонтирована из отдельных листов: покрытие будет выглядеть монолитным.
Теперь, немного о том, как надо класть листы разными способами.
При монтаже черепицы в один ряд, первый лист кладется справа налево и затем выравнивается по торцу и карнизу. Далее он временно прихватывается посередине у конька лишь одним шурупом, сверху него накладывается второй из листов и выравнивается по отношению к первому.
Подобным образом уложите 3/4 листа, скрепляя их, друг с другом, и не забывая выравнивать по карнизной линии, а также обязательно обращая свое внимание на свес.
Теперь можете полностью прикрепить листы к обрешетке. Немаловажный нюанс, как правильно крепить металлочерепицу:последний лист в ряду не фиксируется к обрешетке до того момента, пока не будет уложен и не выровнен последующий блок черепицы.
При монтаже в несколько рядов, первый лист кладется справа налево, равняется по торцу и карнизу, далее поверх первого укладывается второй лист, и временно фиксируется по центру у конька одним саморезом.
Листы равняются и закрепляются шурупами меж собой.
Далее наступает очередь третьего из листов. Он кладется по левую сторону от первого, листы фиксируются друг с другом, затем над третьим укладывается четвертый лист.
Потом блок равняется по свесу, карнизу и торцу. Затем полностью крепится шурупами к обрешетке.
Немного о том, как правильно закрепить металлочерепицу на треугольных скатах. Перед началом укладки листов там, нужно разметить середину ската и провести линию через нее.
Далее отметьте такую же точно ось на черепичном листе. Потом совместите осевые линии на листе и скате. Зафиксируйте черепицу у конька одним шурупом. От этого листа в обе стороны продолжите сборку покрытия по описанным выше принципам.
Об установке торцевой планки. Она одновременно является, как декоративным, так и функциональным элементом. Такие планки защищают листы от воздействия подъемной силы порывов ветра, узлы крепления металлочерепицы неразбалтываются.
Помимо этого, данный доборный элемент защищает деревянные кровельные конструкции, а также утеплитель от проникновения влаги.
Торцевую планку необходимо монтировать по направлению, начиная от карниза и идя к коньку. Крепится она кровельными шурупами к торцевому брусу с шагом в 50/60 см, вследствие разницы высот элемент плотно прижимается к черепице.
Нахлест меж планками должен быть 10 см, по мере необходимости их можно подрезать.
Установка верхней ендовы. Этот доборный элемент отводит воду от внутреннего угла стыка двух скатов, помимо этого является и декоративной деталью, придающей эстетичность стыкам.
Верхнюю ендову необходимо крепить шурупами так, чтобы крепеж для металлочерепицы не прошил насквозь центр нижней ендовы.
Если это произойдет, то слой гидроизоляции окажется нарушенным. Меж этим элементом и черепичными листами нужно укладывать саморасширяющийся уплотнитель.
О монтаже примыканий на изломах крыши. Доски либо брус обрешетки на них должны максимально приближаться друг к другу.
Металлочерепица, накрывающая излом, должна чуть над ним выступать, тем самым, закрывая его. Как сопрягающий элемент вы можете применить карнизную планку. Меж листом и планкой обязательно уложите универсальный уплотнитель.
Обратите внимание!
Если излом обратный, то, как сопрягающий элемент вы можете использовать и планку примыкания. Для этого ее нужно уложить стороной, имеющей завальцовку, на нижний скат.
Укладка коньковых планок. Воздушные потоки идут от карниза к кровельному коньку и выходят наружу сквозь отверстия в профильном уплотнительном материале.
Гидроизоляция в пространстве под коньком обладает разрывом на всем его протяжении, шириной не меньше 20 см.
Желательно дополнительно уложить гидроизоляционную пленку на сплошной деревянный настил, таким образом, чтоб она перекрыла собой нижний гидроизоляционный слой по краям, как минимум, на 15 см.
Конек крепите в верхнем гребне, через волну, в брус обрешетки, с обеих сторон, специальными коньковыми шурупами.
С торцов, установленный данный доборный элемент закройте заглушками, которые входят в его комплектацию. Если конек полукруглый, то его можно нарастить нахлестыванием ребер жесткости.
Доборные элементы для металлочерепицы
Установка элементов безопасности. Снегозадержатель трубчатого типа необходимо монтировать по периметру крыши на внешних стенах, таким образом, чтоб снеговые нагрузки распределялась бы выше уровня карнизного свеса.
В местах фиксации снегозадержателя нужно обустраивать сплошной деревянный настил.
Снегозадержатели надо в обязательном порядке монтировать над балконами, мансардными окнами, дополнительными выходами из здания и лестницами без козырька. Если длина ската составляет больше 8 метров, то необходимо ставить дополнительный снегозадержатель.
Если вы точно знаете, как крепится металлочерепица, и каждый элемент монтируемого финишного покрытия кровли собран вами с соблюдением технологии, то можете быть уверенны, что получите для строящегося дома красивую и надежную защиту от всех атмосферных воздействий.
metallocherepica-pro.ru
Cхема крепления металлочерепицы саморезами: сколько нужно, правильные размеры
Сегодня металлочерепица, можно сказать, самый распространенный материал для кровли. Крепить ее листы совсем несложно, даже своими руками. Однако, надо знать, что только при условии грамотного и качественного крепежа можно получить кровлю, которая надежно прослужит до нескольких десятков лет.
Монтаж металлочерепичной кровли предполагает крепление листов к обрешетке. При этом важно не только подобрать добротные крепежные элементы, но и чтобы схема крепления металлочерепицы саморезами была правильной. Как известно, грамотный монтаж может обеспечить подобной кровле полувековой срок службы.
Знакомимся ближе с саморезами ↑
Укладку этого листового материала выполняют, используя кровельные саморезы.
Использовать для этих целей гвозди крайне нежелательно, так как ударостойкость металлочерепицы недостаточно высока и под воздействием нагрузок этого рода стройматериал расслаивается.
Внешне – это обычные шурупы, но выполненные из легированной или нержавеющей стали. Настоящий саморез должен иметь также антикоррозионное покрытие, как правило, из слоя цинка. Все это важные составляющие эффективного противостояния крепежа коррозионным процессам.
Шестигранная форма головки способствует равномерному распределению нагрузки по поверхности черепицы. Поскольку помимо прямого назначения она еще должна герметизировать крепежное отверстие, поэтому под шайбой обязательно предусматривают уплотняющую прокладку в виде плоского кольца. Казалось, ничем не примечательное кольцо выполняет сразу несколько функций:
предохраняет от появления царапин, а, значит, и ржавчины;
от образования впадин либо вмятин после укладки покрытия;
герметизирует отверстие под крепежный элемент.
Эта маленькая деталь находится под постоянным воздействием суточных температурных перепадов, осадков, ветра, поэтому для ее изготовления должен использоваться качественный материал. Наилучшим вариантом, как показала практика, считается резина EPDM, которая устойчива к вышеуказанным негативным факторам и довольно длительный период не теряет своей эластичности.
Кровельные шайбы производят в различном цветовом исполнении и если правильно подобрать их по цвету, крепление металлочерепицы саморезами вообще не будет выделяться на фоне покрытия.
Купить саморезы, конечно, не представляет труда, однако учтите, что многие из известных изготовителей предлагают оригинальные саморезы собственного изготовления. Как правило, их поставляют в комплекте. В случае отказа от покупки прилагаемых креплений покупатель не получает гарантии на купленный кровельный материал.
Размер ↑
Есть несколько размеров крепежных шурупов. Их выбор зависит от назначения крепежного элемента. Следует отметить, что кровельные саморезы сгруппированы по признаку металл к металлу или дереву. Назначение элемента легко определить по маркировке на шляпке.
Как правильно крепить металлочерепицу ↑
Крепление саморезов имеет свои нюансы. В первую очередь это касается вращающего момента шуруповерта. Его нужно ограничивать, нельзя допускать сильного сжатия резиновой подкладки, и вот почему. При недостаточном вращающем моменте не будет обеспечена нужная степень герметизации, при чрезмерном – винт может провернуться в обрешетке, что может стать причиной нежелательного ослабления крепления. К тому же это приведет к деформации прокладки, и покрытие раньше выйдет из строя.
Важен также следующий момент – направление крепежа. Шурупы фиксируют строго под прямым углом к обрешетке в месте изгиба волны.
Правила крепления листов ↑
При устройстве металлочерепичной кровли в среднем необходимо 8–10 шт./м²саморезов. Крепеж по нижней кромке каждого из листов вкручивают в прогиб профиля через волну. Затем следующие крепления располагают в шахматном порядке по рядам, сохраняя тот же шаг – через волну.
Если в проекте предусмотрены дополнительные элементы, или крыша имеет нестандартную конфигурацию, то схема крепления и количество материала, скорее всего, изменится.
Такой порядок крепежа сохраняется для всех нахлестов кроме бокового, где крепление выполняют в гребень волны.
Коньковую планку крепят специальными шурупами через волну.
Торцевую планку фиксируют с шагом 50–60 см.
При фиксации аксессуаров используется по 3 самореза/ пог. м. Их закрепляют с шагом 0,35 м в поперечную волну. Если же крепление выполняют вдоль ската, то метиз ввинчивают в верхний гребень. Процесс продолжают с шагом через волну.
В процессе крепления необходимо убирать с поверхности мягкой щеткой все стружки, так как они достаточно быстро проржавеют и будут портить вид покрытия.
Расчет ↑
Давайте подсчитаем, сколько саморезов на металлочерепицу необходимо. Чтобы выяснить их общее количество, будем исходить из того, сколько приходится на лист.
Допустим, площадь кровли равна 150 м², а для обрешетки использовались бруски сечением 0,3х15 см. Размеры ската – 102 х 77,5 см. При этих допущениях понадобиться установка 40 листов. Уже отмечалось, что при фиксации листа к обрешетке используют метизы соответствующих размеров – 4,8 на 20, 30 или 50.
При закреплении стыков рядов требуется примерно по 6 элементов крепления, что суммарно составит 120 саморезов.
Боковые стыки листов кровли по длине фиксируют 21 саморезом на каждый стык. В итоге получается 378 крепежных элементов форматом 4,8 на 20.
Если исходить из расчета три самореза на лист, то на крепление металлочерепицы по карнизной и коньковой линиям потребуется еще 120 метизов.
Остается добавить еще 88 шурупов, которыми скрепляют торцевые линии, так как на одну, как правило, уходит 22.
Если следовать рекомендациям производителей, то для каждого листа понадобится еще, по крайней мере, 5 штук, то есть всего 40х5=200.
Таким образом, для нашей кровли, без учета дополнительных элементов, понадобится 528 метизов размером 4,8 на 35.
Профессионалы рекомендуют приобретать сразу весь комплект саморезов, выполнив предварительный расчет их количества согласно проекту крыши.
© 2019 stylekrov.ru
stylekrov.ru
