Механический дровокол своими руками: чертежи, фото, инструкция

Изготовить механический дровокол своими руками хотят многие. Однако, с чего начать, знают далеко не все. Интересно прочитать о конструкции того или иного устройства. На фотографиях они выглядят довольно привлекательно.

В торговой сети предлагают желающим целый арсенал машин для раскалывания чурбаков. Для некоторых из них сняты довольно интересные видеоролики, года демонстрируются особенности работы. На стендах около предлагаемых моделей присутствуют результаты измельчения дров на отдельные полена.

Зачем нужны дрова – повышение качества топлива

В современном мире довольно много источников энергии:

  1. Природный газ доступен на обширных территориях. Достаточно открыть горелку и зажечь, как появляется синеватый огонек, который выделяет значительный тепловой поток.
  2. Жидкое топливо, подаваемое через форсунки, горит ярким красным или желтоватым пламенем. Даже в тепловых машинах применяют разные виды жидких энергоносителей.
  3. Уголь и продукты его переработки имеют продолжительный цикл горения. Красноватое пламя долго отдает тепло не только конвекцией, мощный поток теплового излучения поступает на все окружающие предметы.
  4. Дрова – были первыми доступными источниками тепла. Актуальными они остаются и в настоящее время.

Во многих домах используется печное отопление. Бани и сауны, рекламируя свои услуги, указывают, что в качестве источника тепла используют дрова определенных пород деревьев. Приготовление пищи на открытом воздухе традиционно предусматривает использование древесины в технологии тепловой обработки продуктов.

Теоретические основы теплотехники – сгорание твердого топлива

Чтобы легче поджечь дерево, его нужно расщепить на сравнительно небольшие фрагменты. После раскалывания чурбаков на отдельные поленья увеличивают поверхность контакта горючего материала с воздухом. В результате мгновенная теплоотдача внутри топки возрастает пропорционально площади горения. Поэтому процедура колки дров – это прием, позволяющий повысить эффективность использования топлива.

Внимание! Расколотые на поленья дрова укладывают в поленницы. В них происходит их высушивание. Влага, находящаяся внутри древесины, интенсивно испаряется. Видимая теплота сгорания повышается, так как не нужно тратить энергию на испарение жидкости, располагающейся в межклеточном пространстве.

В теплотехнике для характеристики топлива введены понятия:

  • Высшая теплота сгорания, подразумевающая суммарную теплоту, выделяемую при сгорании конкретного типа горючего вещества.
  • Низшая теплота сгорания – фактическое количество теплоты, в котором учитываются затраты энергии на нагрев топлива, удаления из него в процессе горения ингредиентов, не участвующих в самом процессе.

Поэтому сушка дров – это прием, улучшающий характеристики топливного элемента. Предварительное измельчение повышает эффективность высушивания дров, а в дальнейшем и горения в печи или ином устройстве для сжигания твердого топлива.

Процесс раскалывания древесины

Колоть дрова можно разными способами. Традиционно принято производить удары топором, стараясь расщепить отпиленный фрагмент бревна, нанося удар по торцевой части.

Тяжелый клин (топор имеет клиновидную форму) внедряется в тело чурбака. Если попадается древесина без сучков и рыхлой структурой, то даже при сравнительно небольших физических затратах произойдет внедрение клина внутрь. Тангенциальные усилия раздвинут волокна, произойдет раскалывание тела на две составляющие.

Если угол при вершине сделать небольшим, то клиновидное тело будет глубоко проникать внутрь, но величина тангенциальных сил окажется небольшой. Разрушающего усилия окажется недостаточно. Топор будет заклинивать в образующейся щели.

При образовании менее острого угла, касательные силы окажутся более значимыми. Они сумеют расколоть древесину.

В лабораториях проводится изучение реологических свойств разных пород дерева. Вязкость зависит от многих факторов. Установлено, что для большинства видов древесины желательно иметь клин с углом при вершине 25…30 °. У подобного режущего инструмента рубящие свойства оказываются наилучшими по раскалывающим свойствам.

При медленном проникновении клина определяющими становятся не накопленная в результате замаха и последующего удара кинетическая энергия. Процесс происходит внедрением в пластическое тело, где при достижении определенных значений происходит разрыв связей между волокнами.

Исследования показали, что для дровоколов угол при вершине должен быть 30…38 °. Тогда проникновение клина будет сопровождаться разрыванием связей при меньших усилиях. Только некоторые породы будут оказывать сопротивление: вяз, клен, яблоня, вишня.

Для сосны, дуба, ясеня и ряда других пород достаточно небольшого внедрения в тело. Разрыв связей происходит довольно легко.

На величину сил влияет и длина чурбака. Чем он короче, тем меньшее сопротивление оказывает дерево при раскалывании. Обычно длину определяет глубина топки – дрова должны помещаться внутри печи так, чтобы можно закрывать дверку.

Механические помощники для раскалывания дров

Ряд предприятий металлообработки изготавливают дровоколы. По принципу действия их делят на несколько типов:

  1. Колуны – установки рубящего действия. Осуществляется постановка чурбаков на специальные опоры, а затем наносятся удары утяжеленным долотом.

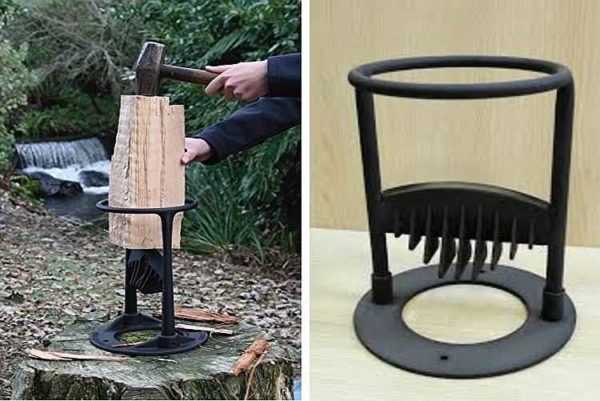

  2. Клин для рубки ставят неподвижно, на них опирают раскалываемые предметы. Удары наносят тяжелыми кувалдами, раскалывание выполняется при прохождении через пассивный рабочий орган.
  3. Давилки – это установки с механическим приводом толкателя. Бревно укладывается на ложе, а потом его проталкивают через плоский или крестообразный нож.
  4. Винтовые разрушители внедряются внутрь слоистого материала. Проникая глубже, расщепляют даже прочную и свилеватую древесину.

Рубка древесины клиновыми устройствами

Клинья являются самыми простыми устройствами для рубки дерева. В них уровень механизации труда минимальный. Основная задача приспособления – это ориентированная фиксация чурбака относительно режущих кромок. Удары наносит сам пользователь, размахивая тяжелым молотком или кувалдой.

В колунах движение клинового топора выполняется по постоянной траектории. Объект обработки ставят на неподвижную площадку. Чтобы сила удара была максимальной, массу исполнительного механизма увеличивают.

Для смягчения работы устройства его комплектуют мощными пружинами. Они смягчают удар в конечной точке, не позволяя клину касаться опор (предотвращают притупление клина). Попутно пружины помогают пользователю поднимать тяжелый нож для нанесения очередного удара.

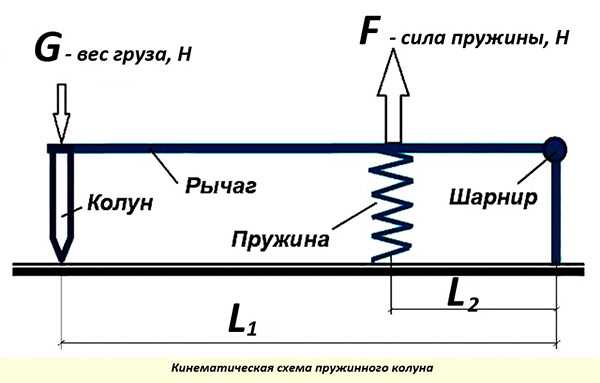

В стабильном положении вся система находится в уравновешенном состоянии. Момент, создаваемый весом груза G, расположенном на плече L₁, уравновешивается силой пружины F на плече L₂.

G·L₁ = F·L₂

Удобнее всего использовать пружины от автомобиля. Для стандартных авто начальная величина сжатия составляет F = 8 кН (800 кГ). Плечо L₁ = 2,0 м. Приняв плечо L₂ = 0,3 м, получится вес груза  G = 300 кН (30 кГ). Пружинный механизм работает довольно мягко, хотя действие дровокола основано на ударах по разрубаемым чурбакам.

Человек приподнимает груз от уровня пояса на 0,5…0,6 м. В дальнейшем производится отпускание клина. Он падет и разбивает чурбак. Если полного разрушения не произошло, то приходится поднимать колун и чурбан. При последующих ударах действует вес всей системы, удар получается сильнее. Даже сучковатые обрезки разбиваются при многократном ударении.

Механизмы подачи бревна на расщепление

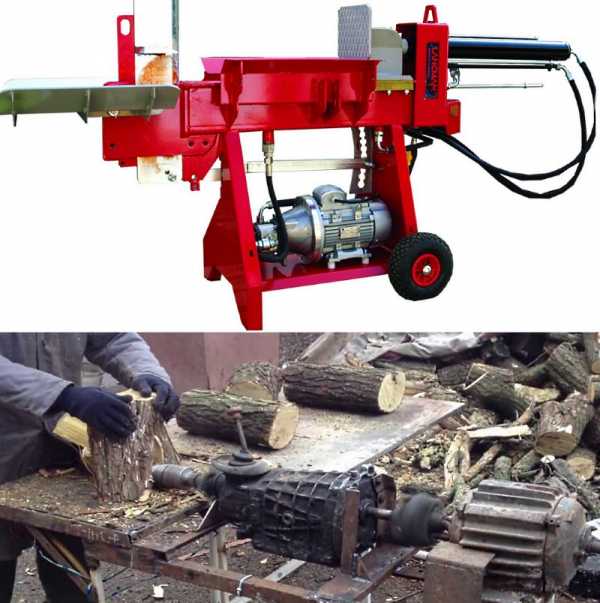

Дровоколы, в которых реализуется принцип продавливания через неподвижные ножи, механизируют основной технологический процесс: раскалывание чурбаков на отдельные фрагменты. По типу привода толкателя принято определять:

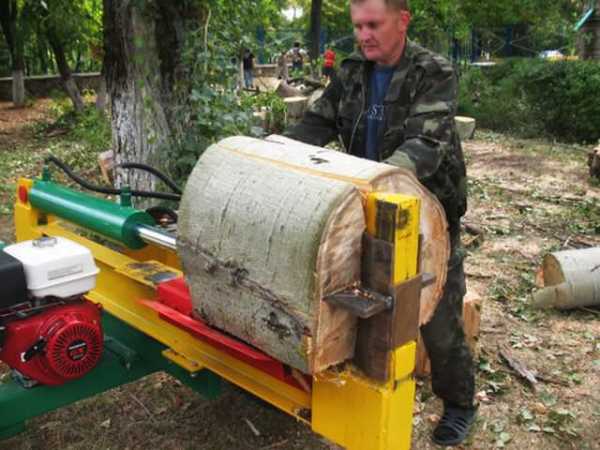

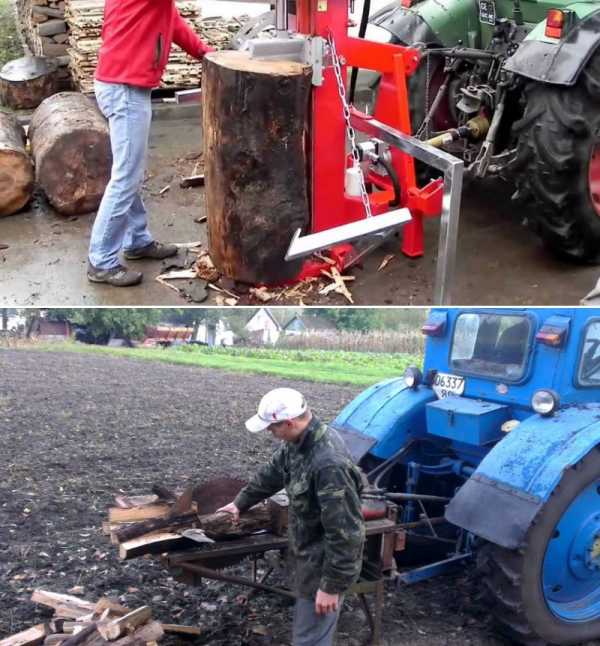

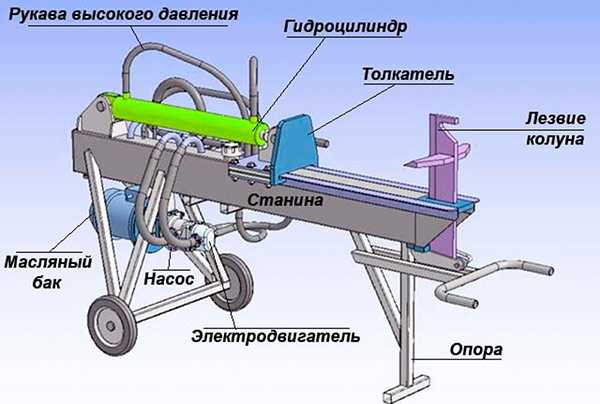

  • Гидравлические, в них толкатели связаны со штоками гидроцилиндров. Насосом создается давление в масле, которое передается внутрь механизма. Это самые простые конструкции, так как гидроприводные устройства не имеют дополнительных преобразователей энергии.

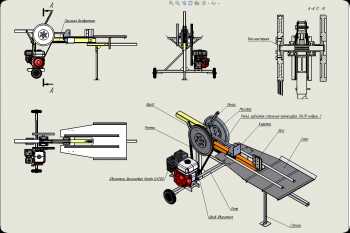

  • Инерционные используют вращающиеся массы. Накопленная маховиками энергия преобразуется в поступательное движение толкателя. Устройства используют специальные муфты сцепления, включаемые оператором после установке на ложе фрагмента бревна.

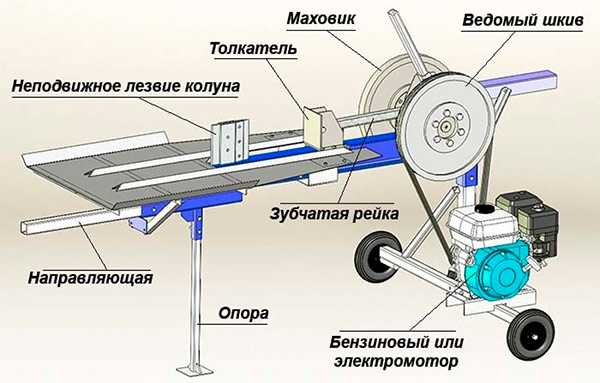

  • Реечные механизмы используют преобразователь из вращательного в поступательное движение с использованием зубчатого колеса и рейки с зубьями. В нужный момент шестерня поворачивается до зацепления с зубьями исполнительного устройства. Толкатель передвигает чурбан на неподвижные ножи. Он раскалывается на меньшие по размеру элементы.

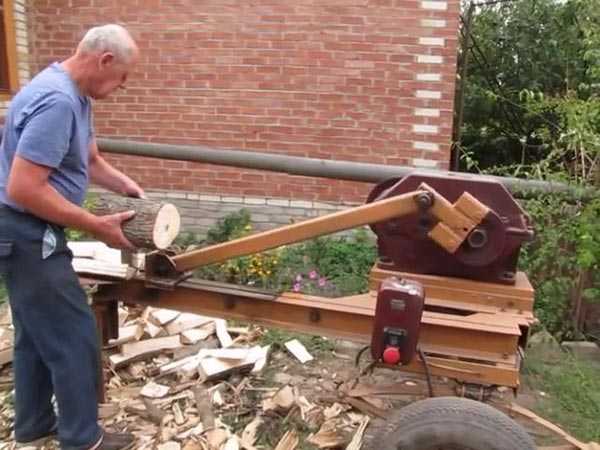

  • Кривошипно-шатунный механизм из редуктора  получает крутящий момент. Он преобразуется в поступательное перемещение толкателя. Включение (выключение) регулируется постоянно разомкнутой муфтой сцепления. В нужный момент оператор включает сцепление, кривошип начинает вращаться, заставляя шатун перемещаться поступательно. Цикл завершается возвращением кривошипа и шатуна в исходное положение.

  • Разъемной гайкой и ходовым винтом. Включается двигатель, вращение вала передается на ходовой винт. В нужный момент разъемная гайка соединяется, вращающийся вал перемещает ее, действуя на толкатель. Для возврата меняют направление вращения вала (используется зубчатая передача обратного вращения).

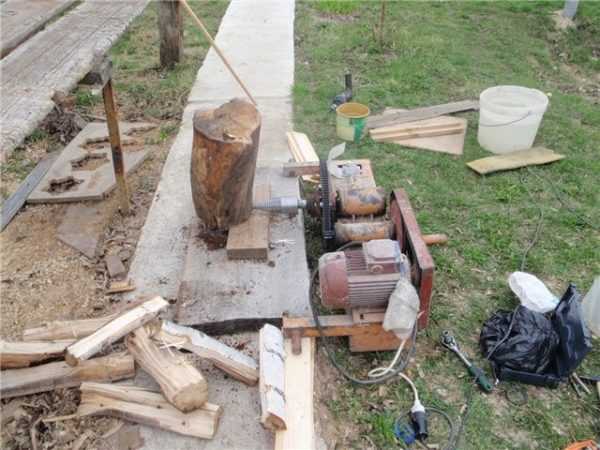

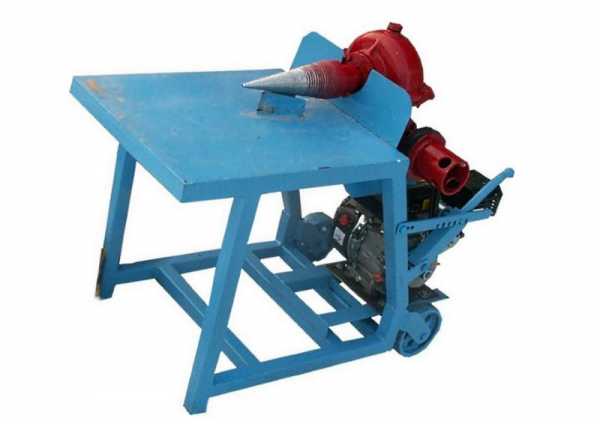

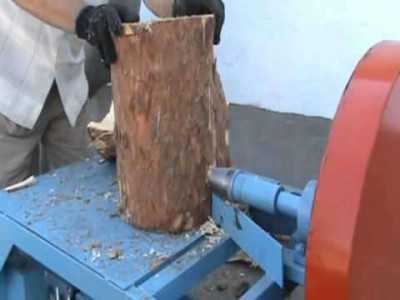

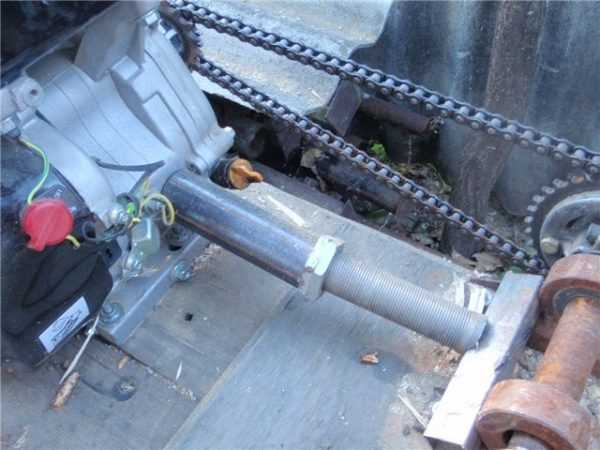

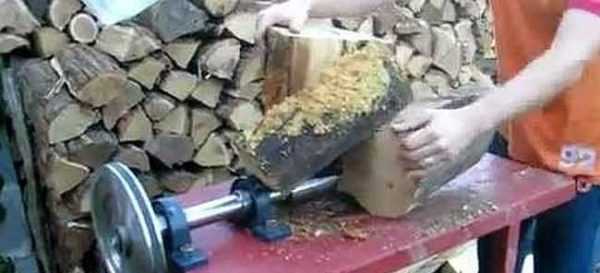

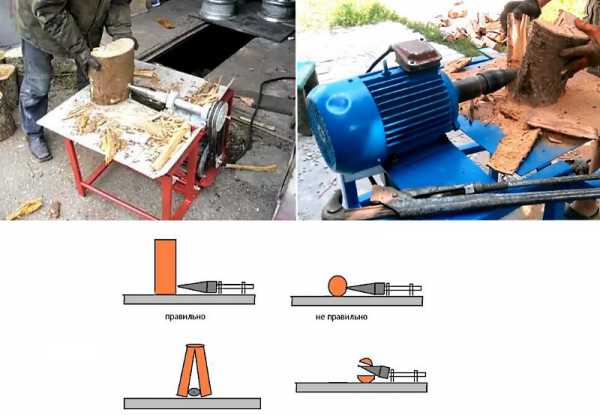

Винтовой дровокол

Подобные устройства не обладают высокой производительностью, но они занимают сравнительно немного места. Их устанавливают в дровяниках (помещениях для хранения дров). Там же производят раскалывание брусков на небольшие поленья и щепу.

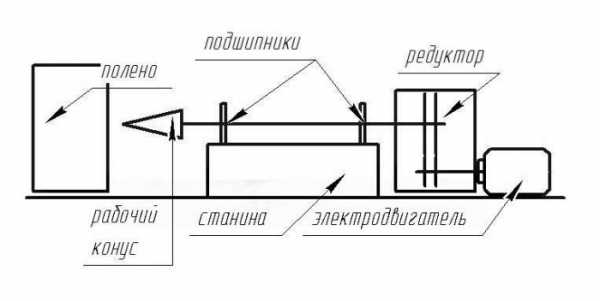

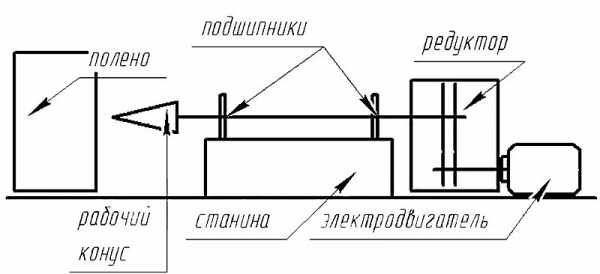

В состав станка входят:

  1. Электродвигатель, от него крутящий момент передается на исполнительный механизм.
  2. Ведущий и ведомый шкивы с клиновым ремнем, понижающая клиноременная передача помогает увеличить крутящий момент, а также снизить частоту вращения на основной детали устройства.

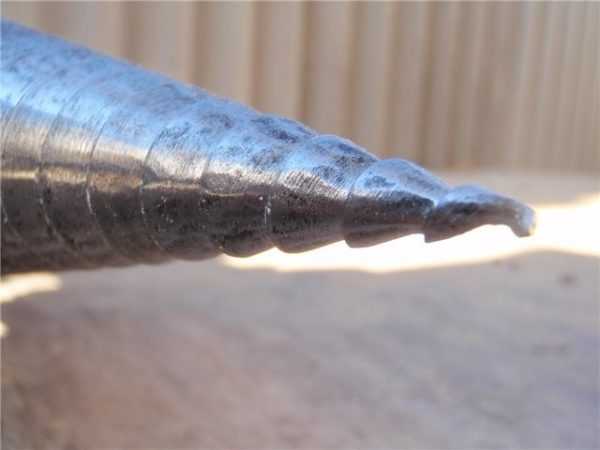

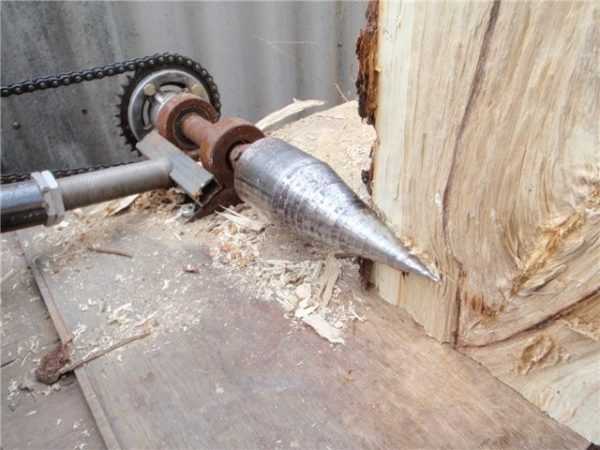

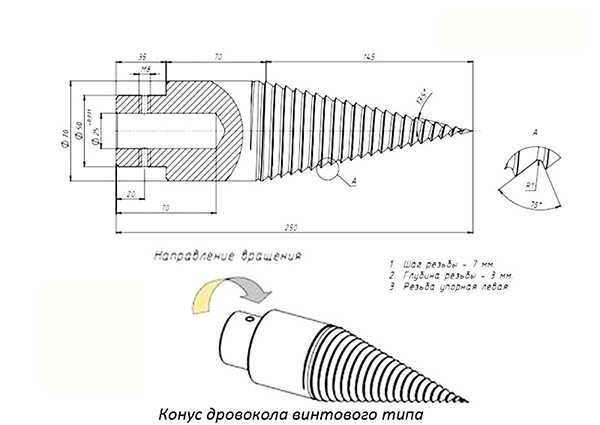

  3. Конус является основным рабочим органом. На конической поверхности нарезана упорная коническая резьба. При вращении внутри разрушаемого тела коническая винтовая часть врезается глубже, подтягивая полено к опоре.
  4. Клин – это вспомогательное приспособление, которое помогает разрушить притянутую деталь.

Механизм простой, управляет им один человек. В процессе работы приходится подавать чурбак на конус. Его конструкция сложнее. Нарезается упорная резьба с шагом 7 мм.

Самостоятельное изготовление дровокола

У многих жителей сельской местности, а также у дачников возникают вопросы: «Как сделать механический дровокол своими руками? Насколько сложно изготовить станок для колки дров?»

Еще больше вопросов возникает в процессе изготовления. Начинать можно с самого простого устройства. Освоив приемы работы на нем, можно переходить к изготовлению более сложных дровоколов и не только.

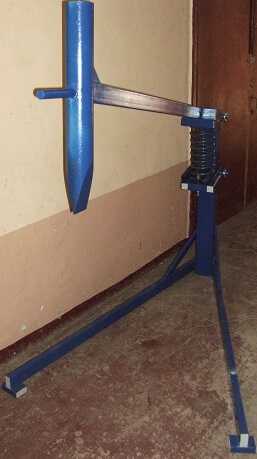

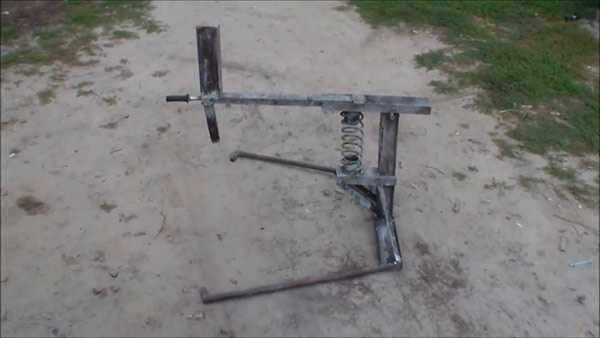

Пошаговое руководство по изготовлению пружинного дровокола

Для выполнения работы потребуются инструменты:

  • УШМ (болгарка) с набором отрезных дисков и зачистных лепестковых кругов.
  • Сварочный аппарат, современные бытовые устройства инверторного типа для сварки стальных конструкций сравнительно небольшие по массе. Процесс выполняется на постоянном токе, поэтому сварные швы получаются аккуратными, расплавленный металл электрода полностью заполняет стыки между деталями.
  • Струбцины помогут соединять свариваемые детали.
  • Мерительный и разметочный инструменты помогут изготавливать заготовки будущей конструкции.

Нужны материалы:

  1. Швеллер №№ 10…16 (номер определяет высоты выраженную в сантиметрах).
  2. Профильная труба 40·60 мм (30·60 мм).
  3. Рельс длиной 300…400 мм.
  4. Двутавр №№ 12…16.
  5. Уголок № 30…50.
  6. Втулка от подвески автомобиля (она может иметь износ).
  7. Трубы диаметром 40…70 мм.
  8. Пружина подвески легкового автомобиля, например, от ВАЗ.

Перед началом работы прорисовывается эскизный проект. Некоторые умельцы освоили программы инженерного проектирования, с помощью которых могут проработать детали будущего изделия. Подробности изготовления показаны ниже.

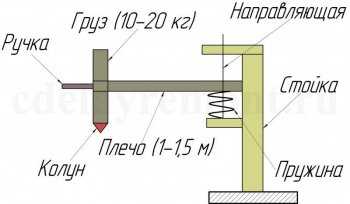

Примерная схема поможет сориентироваться в процессе изготовления установки.

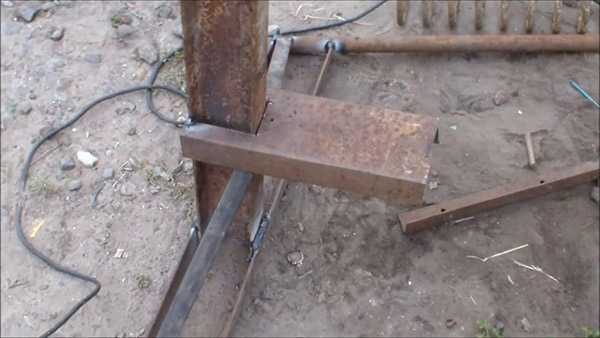

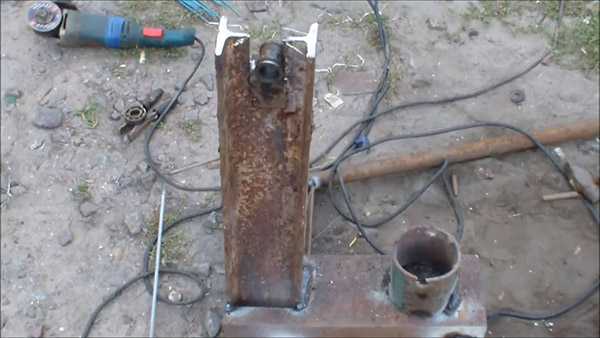

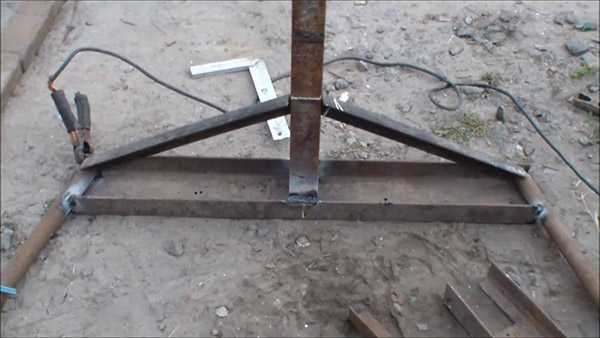

Из швеллера изготавливается опора. К ней приваривают стойку. Для стойки лучше всего использовать двутавр. У этого вида проката высока жесткость. При длительных нагрузках изогнуть такой элемент довольно сложно.

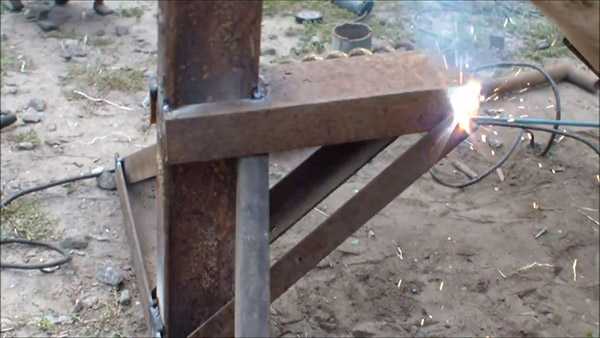

Чтобы обеспечить устойчивость основанию, к нему приваривают укосины. Дополнительно из имеющихся труб создают упоры, они предотвратят возможное падение всего изделия.

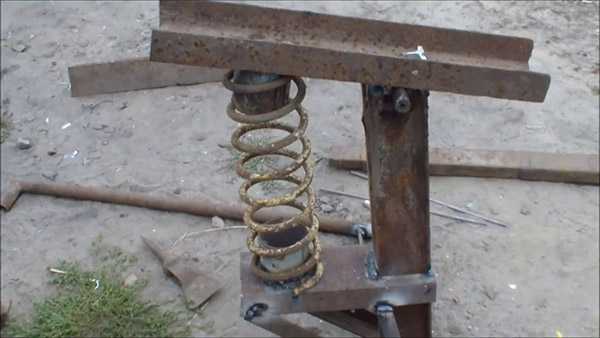

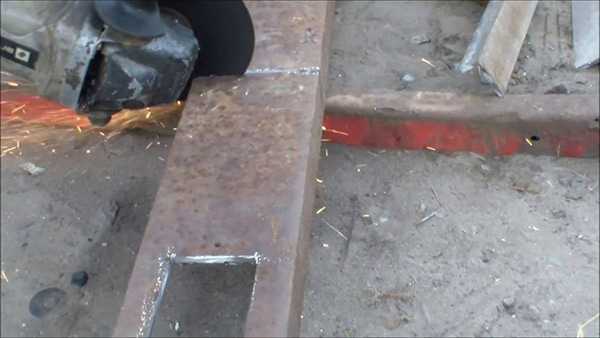

Из швеллера вырезается опора для пружины. В ней пропиливается квадратное отверстие. Оно позволит в дальнейшем надежно зафиксировать элемент на стойке.

Высоту установки опоры определяют по длине имеющейся пружины. Попутно ориентируются на высоту всего дровокола, а также удобство использования его для человека. Удобно приподнимать груз, расположенный на высоте пояса. Приподнимать придется немного выше уровня груди.

Все эти размышления позволят выбрать высоту установки опоры для пружины на стойке.

Из уголков изготавливают укосины. Они будут удерживать опору. Тогда при динамическом нагружении дровокола не будут происходить смещения опорной поверхности.

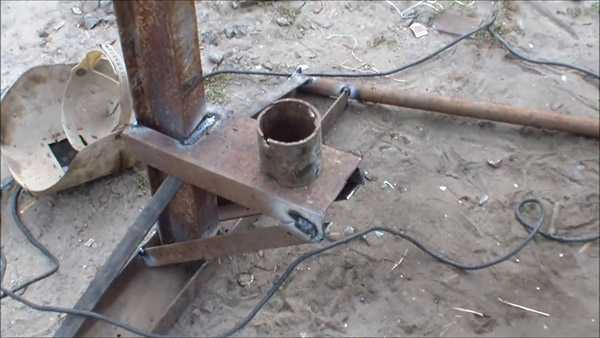

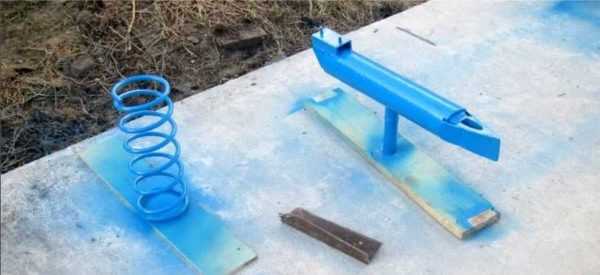

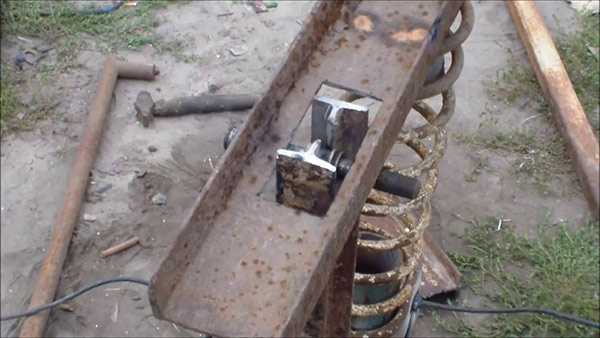

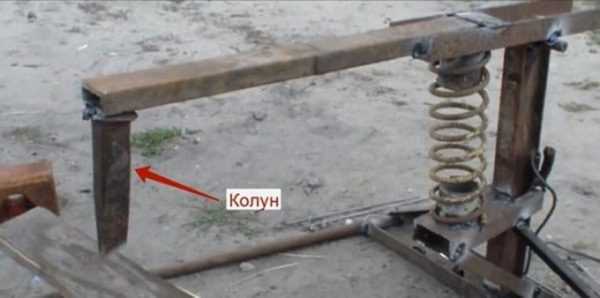

Чтобы зафиксировать нижний конец пружины, нужно изготовить цилиндрический фиксатор. Для его изготовления используется небольшой отрезок трубы. Желательно, подобрать трубу по внутреннему диаметру пружины. Тогда она не будет смещаться в процессе работы.

В верхней части стойки выполняется прорезь. В нее устанавливают втулку. Затем ее проваривают. При монтаже нужно выдержать перпендикулярность к стойке. Ось втулки должна быть параллельной земле. Для сварки используют кондуктор, который позволит выполнить указанные условия.

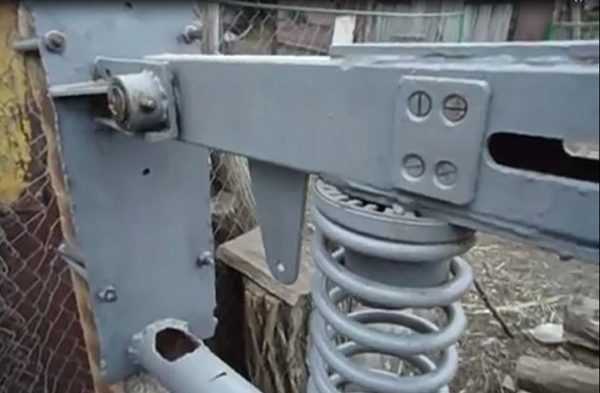

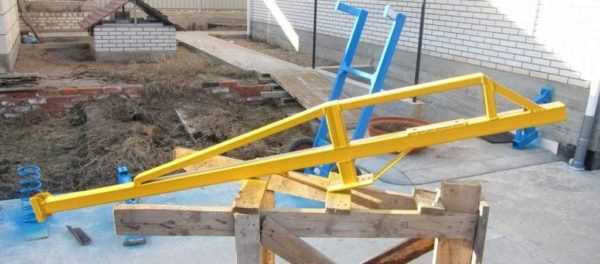

Во втулку устанавливают вал. К нему приваривают коромысло (используется швеллер). На нижней части коромысла монтируют небольшой фрагмент трубы. В нем будет фиксироваться верхняя часть пружины.

Чтобы коромысло перемещалось свободно, в нем прорезается окно, его размеры зависят от параметров стойки.

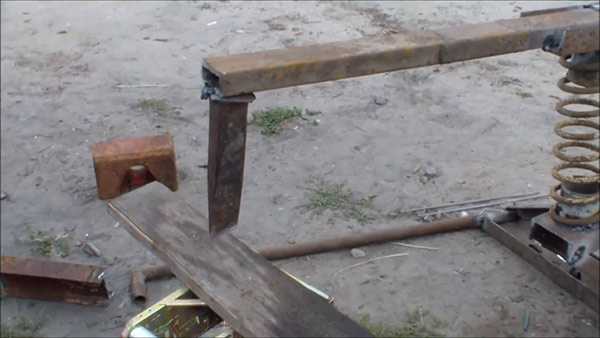

К коромыслу приваривается профильная труба. На ее конец устанавливают зубило. Эти инструменты изготавливают из углеродистой стали У9…У10. Твердость такого металла составляет HRC 60…63. Такой инструмент прослужит долго. В процессе эксплуатации его несложно заточить с помощью УШМ и заточного круга.

Дровокол обретает рабочий вид. Выше зубила приваривают груз (часть рельса). Для удобства использования приваривается рукоятка. Чтобы меньше повреждать руки, надевают резиновые элементы. Они погасят вибрацию при ударах.

Для работы потребуется установить обрезок бревна большого размера. На него будут устанавливать поленья, которые придется разрубить.

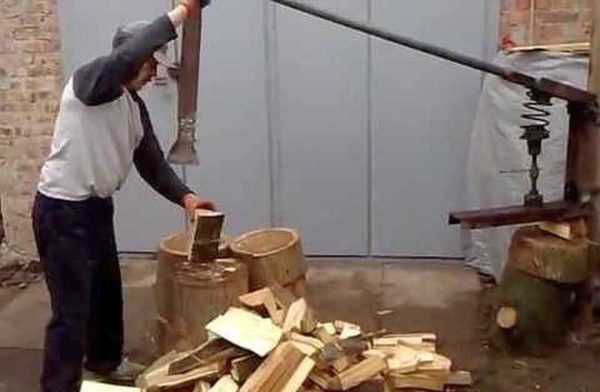

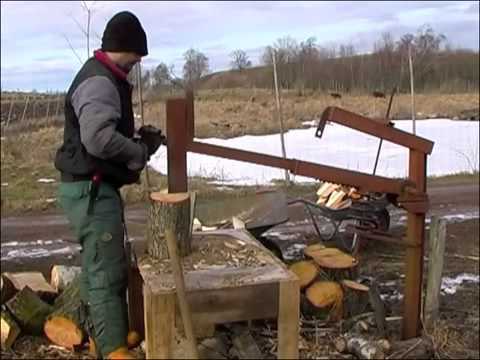

Чурбак придерживают одной рукой. Приподнимают колун, а потом наносят удар.

Колун опускается вниз. Находящийся снизу фрагмент раскалывается. Зубило опускается ниже. Если происходит полное раскалывание, то острие ударяется в деревянную опору и не тупится.

Организация производственного процесса

После изготовления дровокола придется заниматься колкой дров. Чтобы работа выполнялась легко, необходимо правильно организовать производственный процесс.

Напиленные фрагменты нужно расположить с одной стороны. Чтобы меньше уставать, расстояние должно быть всего два-три шага.

Нарубленные поленья желательно укладывать на тележку. Объем тележки небольшой, в нее поместится не более 30…40 кг дров.

После наполнения их нужно отвозить и укладывать на поленницу. Пока нарубленные дрова перевозятся к месту хранения, можно отдохнуть от основной работы. Смена занятий – это тоже отдых.

Видео: механический дровокол своими руками или как собрать дровокол.

Заключение

  1. Облегчить заготовку дров можно использованием дровоколов. Простейшие виды этих устройств можно изготовить своими руками.
  2. Выполняя пошаговые действия при самостоятельном изготовлении пружинного устройства, несложно самостоятельно изготовить удобный дровокол ударного действия.

metmastanki.ru

Механический дровокол своими руками: чертежи

Сейчас уже никого не удивишь наличием большого количества технических устройств, облегчающих физический труд. Не является исключением и сфера заготовки дров, где применяются механические колуны, оснащенные ручным приводом.

Дровокол становится все более популярным, поскольку значительно облегчает процесс подготовки топлива для дровяных печей, тем самым экономит время и физическую силу человека.

Особенности рабочего процесса

Облегчение раскола поленьев с помощью дровокола достигается за счет использования тяжеловесного клинообразного топора с тупым лезвием. Быстрое выполнение такой работы, не отягощенной большими физическими усилиями, не идет в сравнении с необходимостью колоть огромное количество поленьев человеком, из которого за время рабочего процесса сойдет не один пот. При этом наблюдается тенденция к росту производительности без изнеможения работника, чего не скажешь об использовании исключительно ручного труда. По этой причине в домашнем хозяйстве часто встречаются устройства как заводского, так и самодельного изготовления.

Чтобы правильно настроить дровокол, нужно отрегулировать положение пружины, в частности, проверить расстояние от нее до колуна. Такой способ позволяет максимально удобно выполнять раскол полена любой длины. Главное – создать твердую опору для установки обрабатываемых отрезков бревна.

Использование дровокола возможно с задействованием только одной руки, когда работник, слегка приподняв колун, тут же опускает его на установленную заготовку. В результате простого действия клин раскалывает полено пополам, а механизм с помощью пружины возвращается в исходное положение. Таким образом, принцип работы пружинного дровокола основывается на использовании двух физических величин: силы упругости стали и силы тяжести.

Самостоятельное изготовление

Как сделать механический колун своими руками? Существует несколько вариантов создания такого агрегата. В каждом из них задействованы различные приспособления и методики изготовления. Но для наглядности мы предлагаем внимательно изучить чертеж механического дровокола, а лучше сохранить его у себя на компьютере и распечатать на листе бумаги, чтобы можно было подсматривать при работе над устройством.

Вариант 1

Для того чтобы соорудить механический колун для дров своими руками, нужно выполнить следующие действия:

  1. Бетонируется вертикальная стойка либо закрепляется в стоячем положении готовый бетонный столбец.
  2. На подготовленную опору горизонтально навешивается металлическая балка с размещенными на ней шарнирным узлом и амортизатором.
  3. Другой конец конструктивного элемента оснащается короткой стойкой, сверху оборудованной утяжелителем, а снизу – клином.
  4. Требуется также установка колоды, выступающей в качестве основания для обрабатываемых поленьев.

Вариант 2

Для изготовления механического пружинного дровокола своими руками используется домкрат, но прежде требуется создать опорную балку. С одного конца перекладины, изготовленной методом сварки из стальной полосы толщиной 10 мм и швеллера, закрепляется шарнирный узел, а с другого – оснастка. Расстояние между ними используется в качестве ложа для размещения полена.

Конструкция такого гидравлического устройства должна получиться довольно мощной, способной выдерживать усилия в сотни килограмм. Хоть балка специально создается такой прочной, к ней требуется присоединение крепкого клина, консольно приваренного к куску швеллера большей ширины. Необходимо обеспечить фиксацию этого отрезка для удобства работы с чурбаками разной длины.

Наступила очередь установки домкрата, который с помощью опор горизонтально крепится к балке. К передней поддержке, похожей на букву М, присоединяется хомут, охватывающий корпус гидравлического домкрата. Задняя опора изготавливается из двух пластин с прикреплением к ним пружин, которые обеспечивают возвращение штока в прежнее положение после снижения в цилиндре давления масла.

По завершении установки готового дровокола на рабочем верстаке можно приступать к рубке древесины. На ложе укладывается полено, к которому подводится оснастка. После нескольких раскачиваний клин нажимает на обрезок бревна и раскалывает его. С помощью рукоятки сброса снимается давление масла в цилиндре. Теперь со станка можно убирать готовые дрова. В это время за счет сжатия пружин шток с клином принимает исходное положение.

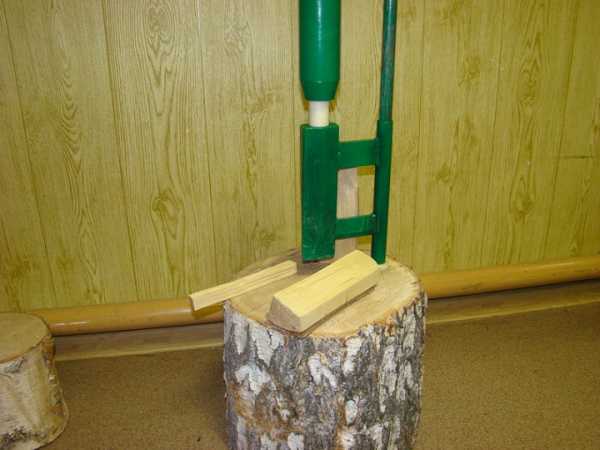

Вариант 3

В этом случае изготовление пружинного колуна своими руками предусматривает использование минимального количества деталей.

Для создания подобия сваебойной машины требуются следующие материалы:

  • шток, обеспечивающий перемещение оснастки;
  • клин, приваренный к скользящей по цилиндрическому стержню втулке;
  • утяжелитель, которым оснащается еще один шток, закрепленный в верхней части клина.

В отверстие рабочей колоды, выступающей в качестве ложа для размещения поленьев, устанавливается шток. После закладки чурбака приподнимается утяжелитель, приводя в движение стержень с клином.

Более эффективный раскол полена достигается также за счет расщепления древесины с нижней стороны, где имеется режущая кромка нижней поверхности перемычки, соединяющей втулку с клином.

Заключение

Рассмотренные выше конструкции удобны в пользовании, но характеризуются низкой производительностью. К тому же требуется прилагать небольшие физические усилия. Однако для мангалов, бань и каминов такие устройства вполне подойдут. Мы надеемся, что чертежи механического колуна значительно облегчат вашу работу. Легкой рубки дров вам!

Похожие статьи:

pechnoedelo.com

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период. Из данного материала вы сможете узнать о таком замечательном устройстве, а также о том, как собрать дровокол своими руками.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

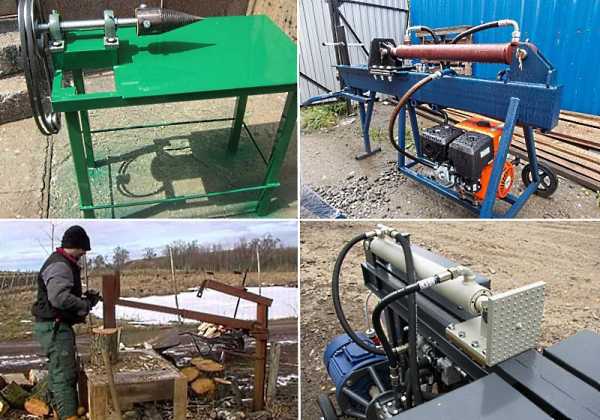

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип

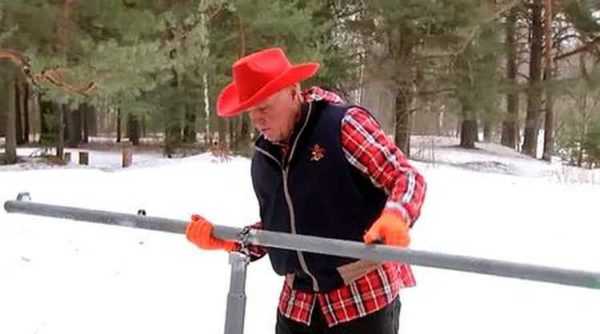

Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части - силу пружины, высоту до бревна, вес утяжелителя.

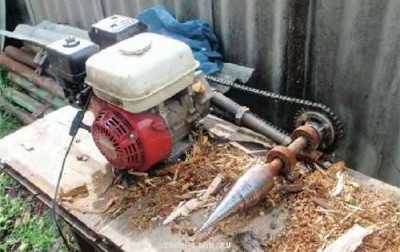

Конусный тип

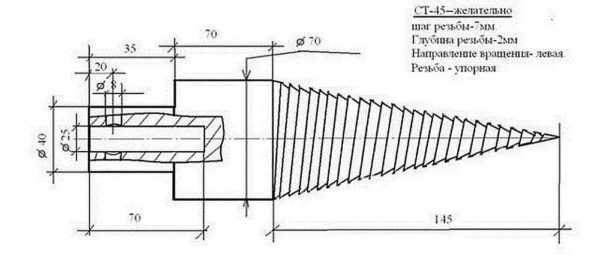

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

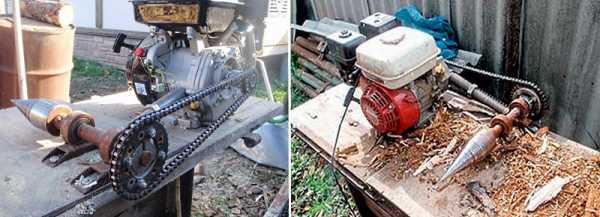

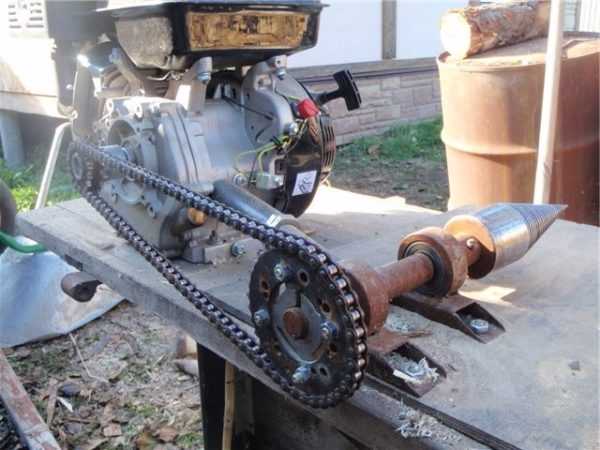

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

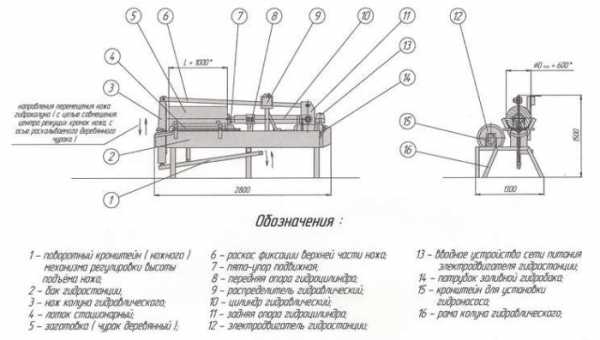

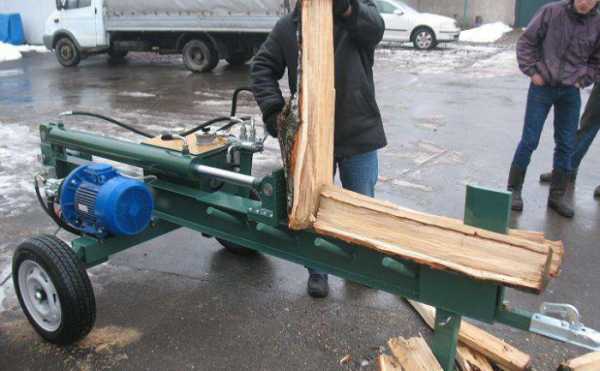

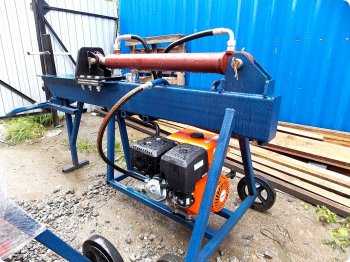

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

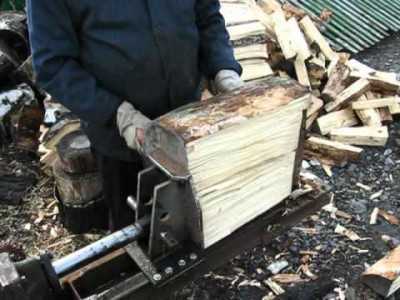

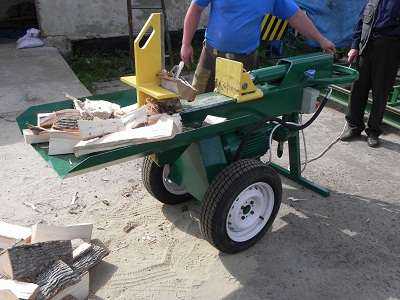

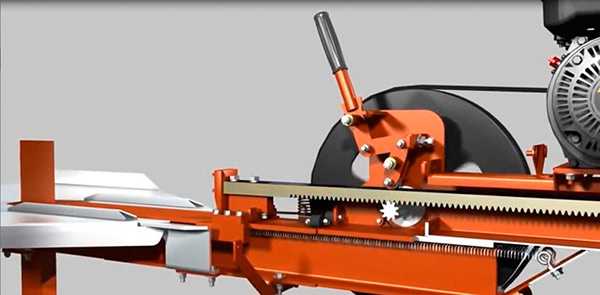

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Понравился наш сайт? Присоединяйтесь или подпишитесь (на почту будут приходить уведомления о новых темах) на наш канал в МирТесен!

sam.mirtesen.ru

Как сделать дровокол своими руками: механизмы в домашнем хозяйстве

Колка дров – сложный и трудоёмкий процесс. Он требует значительной физической силы, особенно если поленья большие и сучковатые.

Кроме того, существует опасность повредить руку или ногу. Поможет в этом нелёгком труде такое простое устройство, как механический дровокол.

Как сделать дровокол своими руками? Он может быть изготовлен из подсобных материалов, по разным схемам и чертежам.

Трудности при разделке поленьев и брёвен на дрова и как дровокол помогает их решить

Рубка дров

Не секрет, что древесины становится всё меньше и меньше.

Поэтому ценность хорошего дерева выше, чем плохого.

Практически всё оно идёт на нужды столярного производства и строительства.

А для дров остаётся то, что не подходит – древесина с большим количеством сучков, кряжистая свилеватая древесина, выкорчеванные пни, мелкие обрезки.

Дело в том, что даже обрезки и пни желательно перерабатывать. Так поступает большинство зарубежных лесозаготовителей.

Это оздоравливает лесные массивы, препятствует скоплению вредителей и болезней в остатках древесины. Кривые сучковатые стволы, мелкие ветки направляются в измельчители.

Дровокол является одним из них – он позволяет переработать толстые деревянные чурки в небольшие поленья, которые будут пригодны для использования в печи.

Дровокол ручной

Чтобы расколоть полено толщиной более 30-40 см, потребуется недюжинная сила.

Сделать это можно тяжёлым колуном на длинной ручке, массой более трёх килограмм.

Махать целый день такой штукой – это сравнимо с работой на средневековом руднике или каторге.

Мозоли на руках будут обеспечены даже при использовании рукавиц.

Боль в мышцах и спине также придёт.

Что же делать пожилым людям, у которых нет ни сил, ни здоровья для такой работы?

Многие прибегают к хитрым способам – распиливают толстые поленья бензопилой или электрической цепной пилой. Такая работа достаточно долгая и шумная, также отнимет много времени и сил. Проблему решит использование дровокола.

Конечно, дровокол можно приобрести в магазине. Стоит такой аппарат недёшево и не по карману большинству деревенских жителей, которые топят дровами. Поэтому многие интересуются, как сделать дровокол своими руками.

Изготовление самодельного дровокола

Гидравлический дровокол своими руками

Первый вопрос, которым нужно заняться перед тем, как сделать гидравлический дровокол своими руками – чертежи.

Они же нужны и для любой другой схемы дровокола – с вращающимся конусом, гильотинной, из пресса и т. д.

Многие схемы, которые показывают, как сделать дровокол своими руками из стиральной машины, электроточила и других приборов, где двигатель не очень большой мощности, работают с дополнительной ручной подачей.

Иначе самого крутящего момента будет недостаточно, чтобы расколоть полено.

Здесь лучше придерживаться классической схемы конструирования любой машины, разбив её на стадии:

  • Техническое задание – выбирается тип дровокола и определяются требования к нему. Требования – это размер чурок, с которыми придётся работать, требования к производительности и ресурсы, которые можно потратить на изготовление.
  • Эскизный проект и техническое предложение – составляется общая схема, подбираются готовые узлы, которые могут быть использованы. Например, если имеется разбитый токарный станок с низкой передачей – можно сделать дровокол из него, поставив на переднюю бабку вращающийся конус, а заднюю использовать в качестве механизма подачи чурки. Салазки при этом играют роль направляющих.
  • Рабочий проект – составляется чертёж всех частей и механизмов, деталей, которые потребуется изготовить. Рабочий проект корректируется с учётом возможностей, которые могут быть использованы при изготовлении деталей и узлов.

Если не удаётся перейти от предыдущей стадии к последующей – надо вернуться назад и переработать предыдущую стадию. Например, при невозможности выполнить адекватный эскизный проект есть смысл пересмотреть техническое задание и требования к изделию с тем, что можно сделать, а что нельзя. То же самое касается и рабочего проекта.

Как сделать дровокол своими руками – на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.


foxremont.com

их конструкции и как сделать своими руками?

Во всех сферах хозяйствования, где актуальность по той или иной причине приобретает такая работа, как рубка дров, используются дровоколы.

Современные, высокотехнологичные механизмы не только легко справляются с возложенными на них функциональными обязанностями, но и отличаются простотой конструкционного строения, поэтому могут быть при желании изготовлены своими руками.

Как сделать дровокол самостоятельно? Какие его типы различают? Какими техническими характеристиками механизм должен быть наделен, чтобы обеспечивать бесперебойный и высокопроизводительный рабочий процесс? Об этом и многом другом более подробно поговорим в статье.

Также рекомендуем вам обратить внимание на сайт odrova.ru, где вы сможете купить конус для дровокола «морковка», «шуруп» с доставкой по всей территории России. Для заказа и консультации звоните нам 8 (922) 035 28 87.

Что собой представляет станок для заготовки дров?

Дровокол или станок для заготовки дров – механизированное устройство, предназначенное для выполнения торцовки и раскола чурок, древесины на поленья.

Он характеризуется высокими техническими и качественными показателями, функциональностью и практичностью, простотой эксплуатации и доступностью технического обслуживания, имеет компактные размеры и при необходимости легко транспортируется с одного места на другое.

Важная особенность станка – большой рабочий ресурс. Колуны комплектуются надежными и износостойкими деталями, поэтому стойко выдерживают любые нагрузки, они могут использоваться в любых климатических условиях, обеспечивают бесперебойный рабочий процесс на протяжении продолжительного времени, не требуют регулярного дорогостоящего сервисного обслуживания.

Разновидностей дровоколов достаточно много. Они могут оборудоваться бензиновыми, дизельными и электрическими двигателями, отличаются конструкционным строением, распределяются на профессиональные и бытовые.

Конструкционное строение и принцип работы

Конструкция дровоколов, в том числе и самодельных, достаточно простая и во многом зависит от их вида. Установки комплектуют следующие основные механизмы:

  • Двигатель. Он может быть бензиновым или электрическим. Пользователь самостоятельно определяет, какой агрегат сможет обеспечить необходимую производительность в заданных эксплуатационных условиях.
  • Редуктор. Повышает крутящий момент, понижает обороты и обеспечивает стабильное давление воздуха перед каждым ударом. Он характеризуется надежностью, выносливостью и износостойкостью.
  • Станина – неподвижная часть дровокола, изготовленная из прочного и устойчивого к механическим воздействиям металла. К ней крепятся двигатель, редуктор и рабочий конус для раскола и торцовки полена.
  • Подшипники. Являются незаменимой частью опоры, поддерживают подвижную конструкцию – рабочий конус, закрепленный на валу, с заданной жесткостью.
  • Рабочий конус. Изготовлен из прочного и надежного металла, имеет резьбовую насадку – буравчик.

Каждый конструктивный элемент дровоколов может быть подобран индивидуально, в зависимости от потребностей и запросов пользователя. В таком случае устройства максимально четко отвечают требованиям и обеспечивают необходимую рабочую производительность.

В зависимости от своего конструкционного строения дровоколы отличаются принципом работы. Чаще всего на практике используется станок для рубки дров, который комплектуют следующие узлы:

  • Станина;
  • Редуктор;
  • Двигатель;
  • Рабочий конус.

Работает такой колун по следующему принципу: через редуктор запускает вал, на котором, в свою очередь, располагается буравчик. Он, вращаясь, вворачивается в чурку и раскалывает ее на несколько частей.

В гидравлическом дровоколе усыновлен цилиндр, он получает необходимый заряд энергии от мотора и способствует его передачи на гидравлический шток, который приводит в движение упор.

Плавная работа механизма обеспечивает вхождение лезвия в чурку без удара, в результате чего она раскалывается на части и при этом не сдавливается.

Если мощности дровокола недостаточно для дробления чурки, цилиндр прекращает работу, а насос функционирует в холостом режиме, что предотвращает устройство от поломок.

Распределение по классификационным признакам

Дровоколы можно разделить на несколько видов, ниже разберем по какому принципу идет разделение.

По сфере применения:

  • Бытовые. Устройства имеют небольшую мощность и производительность, характеризуются средними техническими показателями. Их преимущества – мобильность, универсальность, компактные размеры и возможность полноценной эксплуатации в любых климатических условиях, доступность ремонта и технического обслуживания, низкая стоимость.
  • Промышленные. Станки с высокими техническими параметрами, характеризующиеся большим рабочим ресурсом, отменной производительностью и возможностью длительной эксплуатации без перерывов.

По способу закладки полена:

  • Горизонтальные. Закладка бревна производится в специальный горизонтальный желоб. Их преимущества: универсальность, практичность, функциональность.
  • Вертикальные. Бревно в устройствах устанавливается вертикально. Их преимущества: компактность, функциональность, надежность. Недостатки: необходимость строго соблюдения техники безопасности.
  • Смешанные. К данному классу дровоколов относят агрегаты промышленного назначения, эксплуатируемые в потоковом производстве дров.

По источнику питания мотора:

  • Электрические. Оборудуются электромоторами, отличаются экологичностью, доступностью ремонта и простотой эксплуатации, имеют компактные размеры и могут легко транспортироваться с одного места на другое.
  • С бензиновым двигателем. В отличие от электрических аналогов могут использоваться на объектах, удаленных от централизованной сети. Они требуют минимум затрат на обслуживание и ремонт, функциональные и высокопроизводительны.
  • С тракторной тягой. Их основное преимущество – большой рабочий ресурс.
  • С комбинированным мотором. Могут комплектоваться приводом трактора и электрическим или бензиновым мотором, эксплуатируются исключительно в промышленной сфере.

По принципу работы:

  • Гидравлические. Имеют отменные технические и эксплуатационные характеристики, обеспечивают безопасный и плавный рабочий процесс.
  • С конусом. Дровоколы указанного вида относят к винтовым механизмам, обладающим большой надежностью и мощностью. Их особенности — простое конструкционное строение, приемлемая стоимость и отменные качественные показатели.

По способу передвижения

  • Стационарные. Представляют собой цельные станки или массивные промышленные модели, трудно поддающиеся транспортировки.
  • Передвижные. Оборудованы колесами, которые облегчают передвижение устройств.

Прежде чем выбрать конкретный вариант дровокола, необходимо определиться, с какой интенсивностью он будет использоваться, от этого во многом зависит его технические характеристики. Основные технические характеристики станков:

Мощность расщепления 400 – 600 об/мин
Рабочая длина от 50 до 100 см
Диаметр раскалываемой чурки 30 см
Скорость движения поршня назад до 7,5 см/сек
Мощность электродвигателя от 1500вт до 2300вт

от 3000 до 4000вт

Скорость движения поршня вперед до 4 см/сек
Дополнительные возможности Возможность установки насадки из 4-х резцов

Требования, которым должны отвечать механизмы

  • Высота от пола до конуса около 80 см.
  • Минимальная мощность двигателя от 2 кВт.
  • Посадка на вал редуктора или мотора – плотная.
  • Материал для изготовления конуса – твердая сталь.
  • Комплектация радиатором охлаждения масла и жесткой рамной конструкцией.
  • Наличие функции подогрева масла в гидросистеме.

Поэтапный план изготовления винтового станка

Самодельный дровокол винтового типа сделать очень просто. Из комплектующих частей понадобятся резьбовый конус-насадка, станина, изготовленная с прочной и устойчивой к механическим воздействиям стали, двигатель определенной производительности, понижающий редуктор и вал.

Двигатель и редуктор крепится к станине. Рабочий конус сажается на вал и приводится в действие через понижающий редуктор с помощью мотора. Важно учитывать:

  • Запрещается выполнять присоединение насадки напрямую к мотору, это противоречит правилам безопасности.
  • Ременную и цепную передачу в обязательном порядке необходимо помещать в специальный защитный кожух.
  • Электрическая часть дровокола должна выполняться квалифицированным мастером.
  • Допустимая скорость вращения насадки – не менее 250 – 300 об/мин. Если она будет меньше, колун обеспечит минимальную производительность.

Технология производства гидравлического колуна

Сделать самодельный гидравлический дровокол на порядок сложнее, чем конусный. Самый сложный узел устройства, который необходимо произвести, — гидравлическая часть, состоящая из гидравлического цилиндра с толкателем, узла управления потоками гидравлической жидкости и насоса, масляного бака и приводящего в движение насос мотора.

Все эти механизмы можно приобрести в специализированных магазинах по приемлемой цене.

Основа самодельного дровокола – рама. Ее рекомендуется сделать из особо прочного материала, износостойкого к механическим воздействиям.

В ходе проектирования рамы под самодельный станок для рубки дров необходимо предусмотреть его установку на колесах или готовом шасси. В будущем это позволит легко и быстро перемещать устройство на место работы.

Четкой схемы того, как сделать колун своими руками, нет, поскольку при его конструировании допустимо много нюансов, все зависит от выбранных исходных механизмов.

Перед тем как сделать самодельное устройство, желательно оценить его экономическую выгоду. Если дров необходимо немного, то их лучше купить, чем потратить средства на изготовление колуна.

Сделать станок для рубки дров самостоятельно несложно, главное заранее запастись необходимыми комплектующими механизмами. Самодельный гидравлический колун работает эффективнее, чем колун с конусом, но его конструкционное строение на порядок сложнее, чем конструкция.

Смотрите видео-подборку по теме:

strojkarkas.com

Как сделать дровокол

Заготовка дров требует значительных усилий: их нужно распилить, наколоть, сложить в дровник для просушки. Больше всего сил уходит на то, чтобы дрова наколоть.  Облегчить и ускорить процесс может дровокол. Представлены они в достаточном количестве, но стоят солидных денег. В тоже время, сделать простейший дровокол своими руками можно из металлолома — труб, уголков и т.п. На все потребуется буквально несколько тысяч — если нет металла, его придется купить.

Механические дровоколы

Если объемы заготовки дров небольшие, с ними легко справится механический дровокол. Отличаются они простотой конструкции, минимальным количеством сложных узлов, а также тем, что затраты минимальны, даже если в хозяйстве нет подходящих железяк.

Самый простой и безопасный вариант. Жаль только производительность низкая. Зато безопасно

Простой дровокол своими руками: механика

Самый простой механический дровокол напоминает колодезный журавль. Конструкция один к одному, только вместо ведра закреплен резак и ручки. Соединение стойки (стоек) и перекладины можно сделать самым простым — шарнирным. Потребуется только хорошая смазка.

Принцип работы, наверное всем понятен. Чурбак ставят на подставку, резко тянут вниз рычаг, за счет силы инерции резец набирает значительную силу и раскалывает чурбак. Процесс повторяется до тех пор, пока не получатся поленья требуемой толщины.

Самый простой дровокол собрать своими руками можно из нескольких труб

Такой механический дровокол своими руками собрать просто, причем, буквально, из того, что есть — трубы, уголок любого размера, в качестве резака можно использовать даже топор. К тому же такую конструкцию можно сделать разборной — чтобы была возможность его переносить.

Минусов немало. Колка дров требует значительных усилий. Причем больше усилий прикладывается чтобы остановить ход колуна после того, как полено развалилось. Второй минус — подобный дровокол занимает солидную площадь, ведь чем длиннее рычаг, тем меньше усилий надо прикладывать. Тем не менее, даже такое примитивное механическое приспособление намного снижает трудоемкость процесса.

Один из вариантов — колун приварен к квадратной трубе, залитой бетоном

В данной конструкции колун должен быть тяжелым. Потому само лезвие приваривают к цельнометаллической болванке. Более доступный вариант — приварить к трубе (круглой или квадратной) и залить ее бетоном. Согласитесь, сделать такой дровокол своими руками по силам любому, кто умеет обращаться со сварочным аппаратом.

Пружинный дровокол

Есть доработанная конструкция ручного механического дровокола, которая, при меньших размерах, колет дрова лучше, требует меньших усилий. В этой модели основной рабочий узел — пружина, которая закреплена на станине, а верхняя ее часть упирается в стационарную перекладину, на которой закреплен колун.

Конструкция пружинного дровокола

В этой конструкции основное усилие — удержать колун после того как полено раскололось — принимает на себя пружина. Соответственно, главное — подобрать пружину и упор так, чтобы прилагались минимальные усилия, но они были достаточными для того чтобы расколоть даже сложные, суковатые чурбаки. Упор под пружину можно сделать подвижным. Тогда можно подстраивать параметры под конкретные условия. Реально же «перенастройка» требуется под конкретного человека. Если работать с орудием будет один человек, то можно делать все стационарно, подобрав высоту опытным путем.

Не менее важно сделать подвижное сочленение рамы и рычага, на котором закреплен колун. Лучший вариант — подшипники. Они должны быть качественными, желательно — самовыравнивающиеся.

Готовый самодельный пружинный дровокол

Минимальная высота самодельного дровокола — около 800 мм. Но тогда или придется работать наклонившись, или устанавливать станок на стол/станину. Более комфортный вариант, требующий минимальных усилий, — сделанный под свой рост. Определяете, на какой высоте вам удобно чтобы стояло полено, к этой цифре добавляете высоту самого чурбака, получаете высоту станины. В этом случае тоже придется наклоняться, но только когда устанавливаете чурку на подставку, а не каждый раз, как опускается колун.

Уже готовый самодельный дровокол с пружиной с указанными размерами

Перекладина несет большую нагнузку потому не лишне ее усилить, также неплохо укрепить площадку под пружину

Пружина и колун для дровокола

Схема пружинного дровокола для самостоятельного изготовления

Основа сделана в виде треугольника. Это стационарный вариант

Узел подвижного сочленения и крепление пружины — вариантов несколько

Чтобы добавить конструкции мобильности, варят станину, с одной стороны которой закреплены колеса, на второй приварены упоры. Сделать такой дровокол своими руками несколько сложнее, но, если есть пружина и подшипники — это такая уж и сложная задача.

Дровокол инерционный вертикальный

Еще один несложный вариант для самостоятельного изготовления. Чтобы сделать такой дровокол своими руками нужны две трубы большего и меньшего диаметра. Еще потребуется тяжелая пластина — основание, и, собственно, колющая часть — резак/колун.

Конструкция — одна из самых простых, усилия требуются небольшие. На массивной платформе закрепляется толстостенная труба, а лучше — штырь. Высота — около метра. Это ведущая труба. По ней свободно движется колун, который приварен к кольцам трубы чуть большего диаметра, чем ведущая труба. Колет дрова он следующим образом: поднимаете вверх колун и отпускаете его. Можно немного придать ускорение вниз. За счет силы тяжести полено раскалывается.

Тяжелый колун — вот залог успеха в этой модели

Дровокол механический вертикальный: чертеж с размерами

Для увеличения эффективности можно сделать утяжелитель

Но этот механический дровокол сразу раскалывает далеко не все чурбаки. Чтобы увеличить его эффективность, на колун можно сделать утяжелитель. Его можно «добавлять» при необходимости. Второй вариант — ударить пару раз по колону молотком. Этот способ хорош,  если резец застрял в древесине. Альтернатива — поднять вместе чурбаком вверх и резко опустить. Но молотком махнуть легче.

Дровоколы с электроприводом

Ручной дровокол, конечно, облегчает заготовку дров, но все равно требует солидных физических усилий. Не столько, сколько их расходуют махая обычным колуном, но все-таки… Сделать усилия еще меньшими помогает электромотор. На его основе делают дровоколы различных конструкций. Но сделать такой дровокол своими руками сложнее. Тут и устройство более сложное, и требуется хоть минимальные знания электрики -желательно подключать мотор через пускатель, причем с кнопками «старт» и «пуск».

Винтовой (конусный)

Одна из самых распространенных моделей — конусный или винтовой дровокол. Отличие между ними только в отсутствии/наличии резьбы на колющем элементе, который в данной модели выполнен в виде конуса.

Конусный дровокол ускоряет заготовку дров

Чурбаки раскалываются за счет того, что вращаемый мотором конус врезается в древесины, постепенно разрывая на части.  У больших чурбаков откалывают сначала края, затем разрывают середину.

Параметры конуса и резьбы

Сначала режущую часть вытачивали в виде гладкого конуса. Если использовать гладкий конус, при работе приходится довольно сильно налегать на чурбак, чтобы цилиндр «вгрызался» в древесину. Намного легче идет процесс, если на его поверхности нарезана резьба. В таком случае чурбак как-бы накручивается на винт, а потом раскалывается.

Чертеж с размерами конуса с резьбой для винтового дровокола

Основное — правильно сделать конус с резьбой. Если есть токарный станок и опыт работы  можно попытаться сделать самостоятельною. Если нет — придется заказывать. Резьбу делают разной, но оптимальными признаны такие параметры: шаг 7 мм, глубина 3 мм (минимум — 2 мм). Еще важный момент — глубина посадочного места на редуктор мотора — не менее 70 мм.

Винт для дровокола

Если есть конус с нарезанной резьбой, изготовить этот дровокол своими руками не составит особого труда.

Электромотор и редуктор

Нужен электромотор достаточно мощный (2 кВт и выше или 5-9 л/с), но с небольшой частотой вращения: 250-600 об/мин. При 250 оборотах и ниже колет очень медленно, а если обороты больше 500 — работать опасно, та как может вырвать полено из рук.

Дровокол с винтом, надетым непосредственно на коленвал

Если удалось найти движок с такими параметрами, можно сделанную пику (винт) насадить непосредственно на коленвал (на фото выше). Если оборотов больше, надо ставить понижающий редуктор или делать цепную или ременную передачу для снижения частоты вращения.

Соотношение высчитываете в зависимости от оборотов движка. Например, есть двигатель на 900 оборотов. Сделав редуктор 1:2 получим 450 оборотов/мин. Как раз оптимальный вариант.

Понижающий редуктор для винтового дровокола

Передачи могут быть ременные или цепные. Цепные работают в разы громче, требуют постоянной мазки, да и выточить звездочки с нужными параметрами стоит, обычно, дороже. Ременная передача желательна двойная (как на фото выше). В этом случае меньше будет проскальзываний.

Самодельный винтовой дровокол с электромотором

Небезопасная конструкция. Желательно и цепь и мотор прикрыть кожухом

Упор нужен чтобы держать цепь внатяг

Упор с другой стороны

Вот такая примерно резьба нарезается на цилиндре для дровокола

«Удлиннитель» для винта — чтобы рабочее пространство было подальше от мотора или ремней/цепей

Где расположить мотор

Если конструкция предусматривает наличие передачи, мотор лучше поставить внизу, а сам винт закрепить на рабочей поверхности. Высоту рабочей поверхности выбираете под свой рост, чтобы не пришлось работать в наклоне.

Более безопасная модель. Сделать такой дровокол своими руками — значительно облегчить себе жизнь

Есть еще такой параметр, как высота расположения винта над рабочей поверхностью. Зазор от стола до цилиндра должен быть в районе 8-20 см. Выше располагать не стоит — может повернуть чурбаки малого диаметра. Оптимальное расстояние — 8-12 см. Даже маломерные чурбаки не поворачиваются.

Гидравлический дровокол

Гидравлический дровокол — самый мощный, но и самый сложный и дорогой в изготовлении. Кроме станины, двигателя и режущих ножей, нужен гидравлический цилиндр достаточной мощности. Стоят они стоят недешево. К тому же нужны еще масляный бак и насос.

Устройство гидравлического колуна

Гидравлический колун для дров развивает солидные усилия, потому при его изготовлении используется металл значительной толщины — 6-10 мм в зависимости от мощности привода. Развиваемого усилия вполне хватает чтобы за один раз развалить чурку на 6-8 поленьев. Потому ножи изготавливают в виде «звездочки».

Колун с гидравлическим приводом оснащают сложным резаком, Который разваливает чурбак на несколько поленьев сразу

При изготовлении ножей их разносят друг от друга на несколько сантиметров. Так, чтобы в работе был только один. Например, сначала — горизонтальный, затем — вертикальный, потом — правый и в конце — левый. При этом каждый из ножей усиливайте, приваривая сзади усиливающие пластины. Сталь желательно использовать жесткую, предварительно ее заточив по тому же принципу, что и на колунах.

Видео по теме

dekormyhome.ru

Дровокол своими руками - практические рекомендации

Дровокол — это такой станок, который предназначен для заготовки дров. Дровокол очень часто называют станком, колуном, или станком для колки дров. Однако стоит разграничить эти понятия. Колун, дровокол — это станок, который выполняет только лишь раскол древесины. Дровокольный станок — это станок, который выполняет торцовку, а также раскол на поленья.

Виды дровоколов.

Дровоколы, как и все станки, классифицируют на два типа: профессиональные и бытовые. Профессиональные от бытовых отличаются своими функциональными качествами: они гораздо сложнее в использовании, да и стоимость их в разы больше стоимости бытовых станков.

Принцип работы дровоколов.

Для раскола древесины все они в своей работе используют разные принципы действия. Так, механический дровокол (дровокол-шуруп) использует конусный «шуруп» в качестве своего рабочего инструмента.

Этот «шуруп» как бы «всверливается» со стороны коры в заготовку (так называемую чурку), и таким образом раскалывает ее на части.

Работа же гидравлического дровокола основывается на гидравлическом цилиндре, подробнее читаем в статье дровокол гидравлический своими руками. В бытовых моделях усилие гидравлического цилиндра составляет примерно 3 — 4 тонны. Усилие цилиндра в профессиональных станках, к примеру, начинается с отметки в 5 — 6 тонн, нередко можно встретить и модели с усилием цилиндра от 7 и более тонн. Многие такие дровоколы способны расколоть древесину диаметром до 50 сантиметров.

Дровоколы можно разделить по различным критериям. Так, по расположению бревна, они бывают вертикальные (бренно вставляется вертикально и на него сверху при помощи гидроцилиндра толкается нож), и горизонтальные (бревно укладывают в специальный горизонтальные желоб, оно толкается в направлении ножа, или же бревно лежит неподвижно и нож сам движется на него).

А по типу привода, например, различают:

  • дровоколы с приводом от трактора,
  • с приводом от электродвигателя,
  • с приводом от собственного дизеля.

Как сделать конусный дровокол своими руками — практические рекомендации.

Сегодня многие сталкиваются с сезонной проблемой заготовки дров. Безусловно, труд по распиливанию бревен, а так же колки чурбанов никак нельзя назвать легким. Ведь для этой работы нужно иметь смекалку, четко понимать, как и с какой силой ударить колуном. В общем, как не крути, это тяжелый и небезопасный труд. Для этого можно соорудить дровокол — специальный конус с резьбой, который будет приводиться в действие двигателем.

Его вполне можно сделать самостоятельно. Для этого нужно посадить болванку на место конуса так, чтобы она свободно вращалась и можно было бы контролировать равномерность снятия металла. Если болванка немного длиннее, то ее можно засунуть в большие подшипники и прикрутить звездочку к торцу.

Двигатель дровокола может быть электрическим или бензиновым. Первый вариант будет предпочтительнее. Кстати, мощность двигателя должна составлять не менее 3 кВт. Также можно использовать четырехтактный двигатель от мотоблока, мощность которого 4,5 кВт с автоматическим сцеплением и встроенным пониженным редуктором 1:2.

Но устанавливать конусную насадку с резьбой на вал двигателя опасно, так как двигатель развивает мощность три тысячи оборотов в минуту. Для конуса самодельного дровокола это много, подходящая скорость для него 400 — 600 оборотов в минуту. Для передачи вращения к конусу от редуктора мотора сделайте цепную передачу. В качестве опор для подшипников прекрасно подойдут опоры карданного вала от Жигулей. Управлять оборотами двигателя можно при помощи педали, к которой крепится трос управления дроссельной заслонкой карбюратора.

Принцип работы самодельного дровокола прост: конус с резьбой раскалывает полено, вворачиваясь в него. Дровокол обычно устанавливают рядом с поленницей, чтобы дрова можно было сразу укладывать под навес.

Видео.

Рекомендую прочитать:

podmasterij.ru
