Механизмы для автоматических распашных ворот

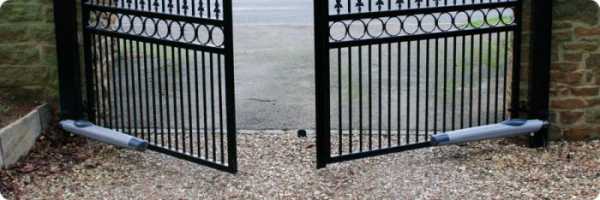

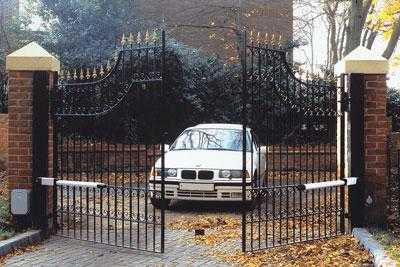

Автоматическая система в действии

Распашные автоматические ворота чаще всего используются в частных домовладениях. Они могут иметь одну или две створки. Чтобы улучшить комфортность использования, на них устанавливают автоматические приводы. Выбор такой автоматики представляет собой достаточно трудную задачу. Попробуем вместе ее решить.

Факторы выбора

Перед установкой механизма на автоматические распашные ворота, важно проверить насколько легко открываются створки. Такая проверка очень важна, так как от этого зависит длительность бесперебойной службы.

Затем перед монтажом автоматических распашных ворот, важно правильно подобрать соответствующее устройство. Причем к этому процессу нужно подойти с полной серьезностью, поскольку это потом будет влиять на длительность работы распашных ворот. Выбирая автоматику, нужно учитывать следующее:

  • насколько интенсивно будут ими пользоваться;
  • необходимое время, затрачиваемое на открывание.

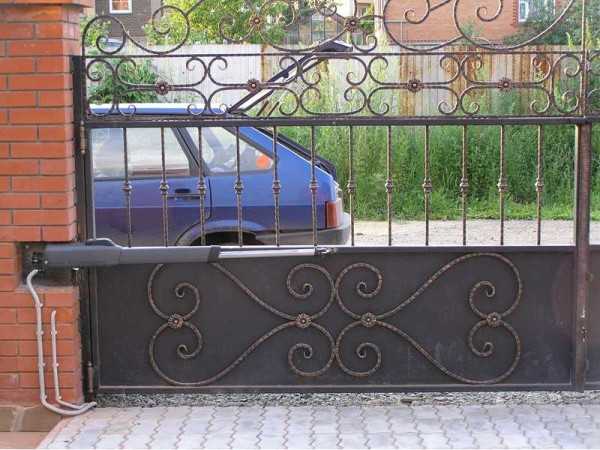

Непригодный для тяжелой конструкции механизм

Далее, следует проверить, хватит ли места для раскрытия полотен под нужным углом, ведь это значительно увеличит нагрузки на автоматический привод, и он довольно быстро может перегореть.

Кроме того, нужно определиться с тем, необходимы ли концевые выключатели. Автоматические механизмы без них обойдутся много дешевле. Можно просто не ставить такие выключатели, а использовать упоры, ограничивающие движение половинок.

Ну и, конечно, если выбрана все же заводская автоматика, нужно обязательно обратить внимание, на какую массу рассчитана покупаемая конструкция. Механизмы, предназначенные для калиток, нельзя использовать для тяжелых полотен.

Влияние интенсивности пользования

Выбирая привод, нужно учитывать, насколько часто им будут пользоваться. К примеру, на участке, где воротами будут пользоваться нечасто, а соответственно и автоматика будет задействована редко, можно установить менее мощный привод. А если предполагается ежедневное открывание ворот, предпочтительнее будет более мощная автоматика.

На нагрузки влияет также вес створок. Потому для продления срока службы автоматики лучше выбирать и материал для полотна более легкий.
В качестве параметра скорости открывания учитывают промежуток времени, за который могут открыться ворота. Каждый привод имеет свой временной промежуток.

Самостоятельная установка

После того как осуществлен выбор и покупка автоматики, можно приступать к установке его на ворота. При этом сначала нужно разблокировать этот механизм специальным ключом, чтобы перевести привод в режим ручной работы. Перед монтажом кронштейнов для автоматики, нужно тщательно смазать втулки.

Потом опять проверяется плавность хода половинок. Если привод установлен правильно, то створки будут двигаться плавно и ровно. Если автоматический механизм работает рывками, необходимо перепроверить, нет ли где перекосов или ошибок. После прикрепления механической части следует прикрепить блок управления воротами.

Самодельные механизмы

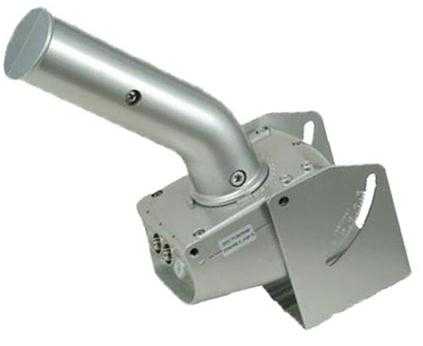

Самодельный актуатор

Для оборудования распашных автоматических ворот приводным устройством можно использовать бывшие в употреблении системы спутникового ТВ, которые работают на поворотном приводе. Они имеют электродвигатель с червячной передачей. Этот привод похож по принципу на работу стандартной системы, но предпочтительнее тем, что он работает при напряжении 36 вольт. А обычный привод требует стандартного напряжения − 220 вольт.

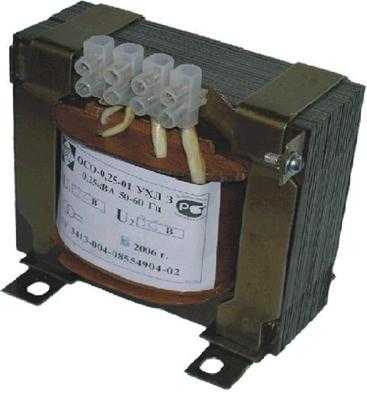

Если нужно, чтобы ворота открывались немного быстрей, поднимают напряжение примерно до 38 вольт специальным трансформатором. В этом случае автоматический механизм не столь долго прослужит, повышенное напряжение ускорит срок его износа.

Для распашных ворот рекомендуют брать несколько приводов от спутниковой системы телевидения, в которых штоки самые длинные. Они продаются в магазинах, торгующих спутниковыми антеннами. Есть и другие механизмы, которые можно использовать для изготовления самодельной автоматики, об одном из таких можно узнать из видеоматериала.

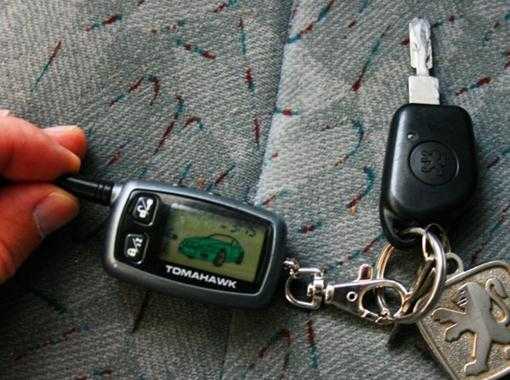

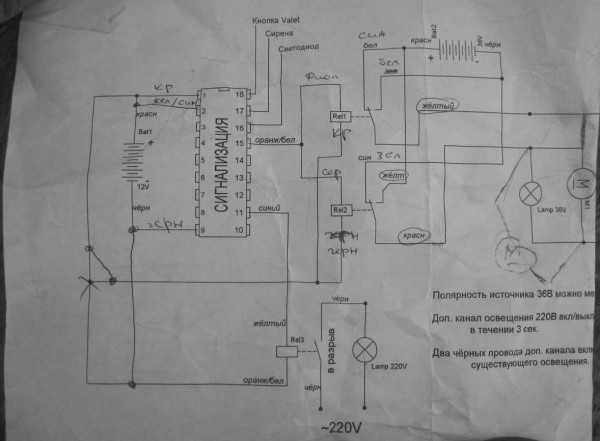

Дистанционное управление

Для самодельного механизма можно приобрести пульт и пару брелоков, действующих на расстоянии 50 м. Пульт может выполнять всего пару команд, потому как имеет две кнопки. Одну можно приспособить для управления воротными полотнами, а вторую для освещения во дворе.

Можно, конечно, приобрести и промышленные автоматические устройства, и поручить установку специалистам. Но если есть желание и знания, почему бы не попробовать сделать это самому?!



moyaograda.ru

Автоматика для распашных ворот с открытием наружу

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов.

Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

  • Toona;
  • Wingo;
  • Hyppo;
  • PopKCE.

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Приводы

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

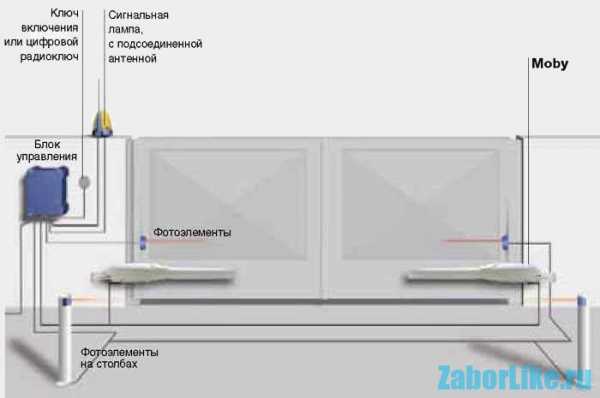

Схема привода для ворот

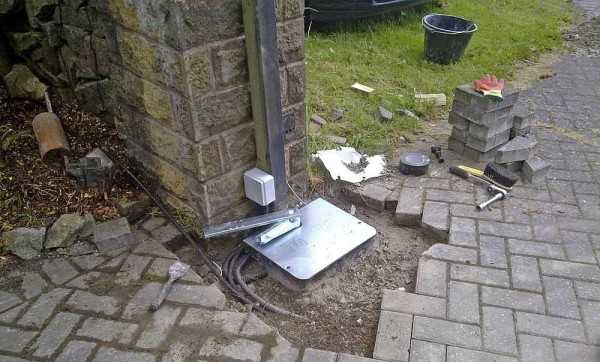

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как:

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся:

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

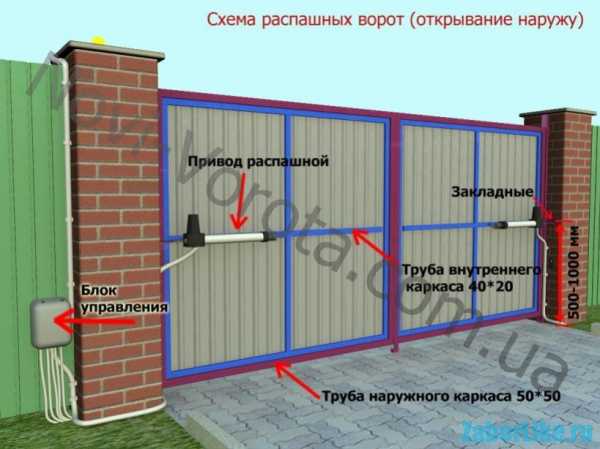

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

  • Дрель;
  • Рулетка;
  • Молоток;
  • Изолента;
  • Шуруповёрт;
  • Плоскогубцы.

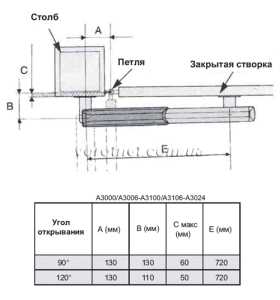

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

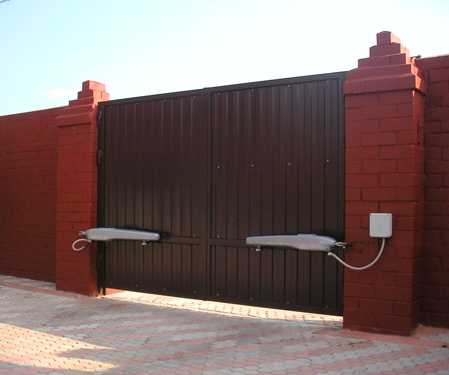

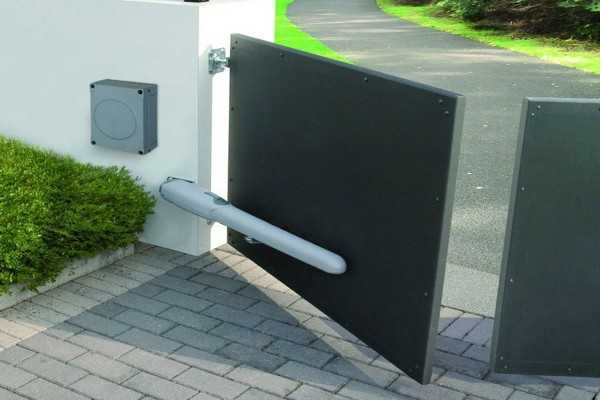

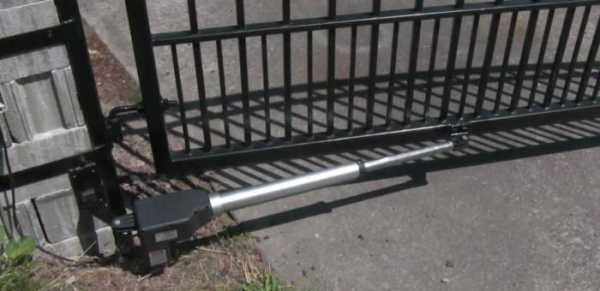

Линейные приводы

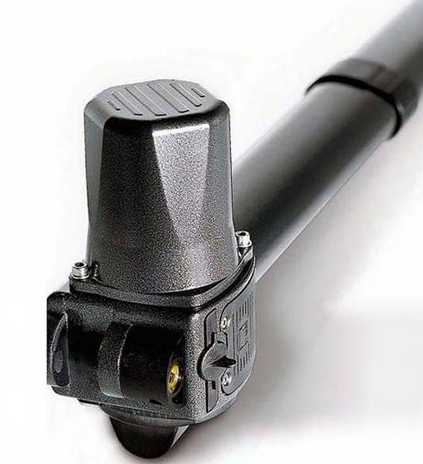

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

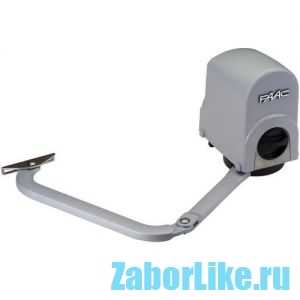

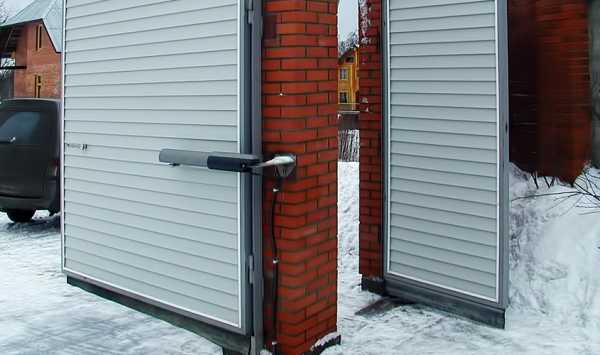

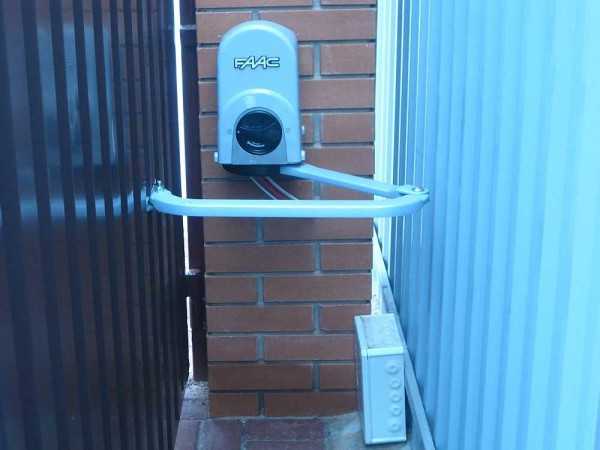

Рычажные приводы

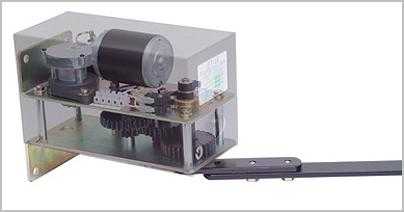

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

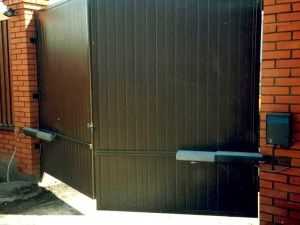

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.

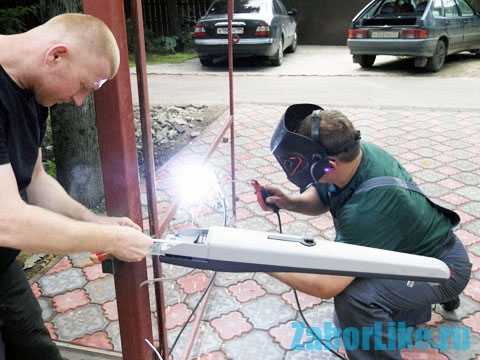

После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.



zaborlike.ru

Механизм для распашных ворот своими руками

Автоматика для распашных ворот с открытием наружу как способ облегчения эксплуатации входной группы

В современном мире автоматизация настолько развита, что открывать и закрывать ворота можно дистанционно, используя пульт управления. Человек находится в доме или машине и нажатием кнопки приказывает умной технике выполнить свою работу. Монтаж автоматики на распашные ворота осуществляют самостоятельно или с привлечением специалистов. Автоматизированные ворота очень удобны и комфортны. Их устройство представляет собой механизм и несколько створок, открывающих ворота наружу.

Преимущества автоматических распашных ворот

Среди всех положительных характеристик автоматизированных распашных ворот отдельного внимания заслуживают несколько весомых преимуществ:

  1. Забота о человеке в плохую погоду. Для открытия-закрытия входной группы ему не нужно выходить из автомобиля или дома. Дополнительным плюсом послужит экономия времени.
  2. Моментальное открытие. На распахивание створок уходит около 15 секунд.
  3. Надежная фиксация приводом.
  4. Возможность подсветки придомовой территории.
  5. Надежность, долговечность и бесшумная работа устройства.
  6. Дополнительная безопасность, достигаемая за счет блокировки створок.
  7. Наличие ключа, позволяющего открывать ворота вручную при неожиданном отключении электроэнергии.

Автоматизировать входную конструкцию хозяин может на своё усмотрение. Производители и цены разнообразны, цели и материальные возможности потребителей также неодинаковы. В ходе многолетней работы доверие покупателей завоевали итальянские производители – Came, Nice, Faac. Компании выпускают качественный надежный товар, простой в монтаже и легкий в эксплуатации.

Для частного использования бренды предлагают несколько наименований электроприводов:

Покупка автоматики в комплекте дает хозяину возможность осуществить быстрый монтаж и настроить изделие под конкретные условия эксплуатации.

К бюджетным моделям относится китайская продукция. Но не каждая азиатская компания следит за своей репутацией, поэтому шанс столкнуться с некачественным товаром повышается. Цена китайских электроприводов низкая, качество – невысокое. Рано или поздно привод потребует замены, т. к. в большинстве случаев бюджетные модели не поддаются ремонту.

Электроприводы марки An-Motors – это детище отечественной компании «Алютех». Устройства хорошо работают в любое время года и выдерживают зимние отрицательные температуры и высокую влажность. Выпускают их в Китае, но специалисты компании контролируют качество изделий и дают гарантию на хорошую службу.

Распашные ворота оснащают линейными или рычажными приводами. Свой выбор потребители обычно останавливают на линейных автоматических устройствах с поступательным движением. Рычажные механизмы ставят, если работа с линейными приспособлениями затрудняется и не представляет большого смысла.

Схема привода для ворот

Существуют и приводы с подземной установкой – эстетичный вариант с погружением в землю. Они популярны у владельцев крупных особняков, которым важно сохранить замысел всего архитектурного ансамбля. Простым дачникам и собственникам традиционных домов рационально использовать линейные устройства.

К покупке автоматики следует подходить ответственно, поскольку качество привода является залогом его долгой бесперебойной работы. Выбор устройства основывается на таких критериях, как :

  1. тип ворот;
  2. ширина створок;
  3. общий вес конструкции.

Но это далеко не всё. Для надежной работы приспособления важно учитывать максимальный уровень нагрузок. Автоматика будет исправно работать на воротах из профнастила. Также хозяин должен изучить интенсивность эксплуатации. Редкое применение допускает покупку прибора, рассчитанного на 50 % эксплуатации. Для постоянного движения ворот их лучше оборудовать приводом с интенсивностью работы 100 %.

Не менее важным критерием является время открытия створок. Показатель приводится в секундах. Цифра показывает, насколько быстро конструкция распахнется на 90°. Она неодинакова у разных моделей, поэтому выбор остается за хозяином по его потребностям.

Обращайте внимание на максимальный шаг хода привода и угол открывания. От этих значений зависит комфортность пользования приспособлением.

Установка распашных ворот

По сравнению с откатными воротами распашные конструкции не требуют обустройства фундамента, поскольку не имеют роликов, колес и направляющих рельс.

Для установки распашных входных групп понадобятся :

  • Кирпичи;
  • Электроды;
  • Профтрубы Ø 40 х 30 мм и 60 х 30;
  • Арматура диаметром 14 мм;
  • Песчано-цементный раствор со щебнем;
  • Швеллер или профтруба 100 х 100 мм;
  • Обшивочный материал – дерево, профнастил и пр.

До монтажа распашных ворот делают замеры и подготавливают рабочее место. Для опорных столбов роют две лунки шириной 30 см. Несущие части внедряют в грунт ниже уровня промерзания примерно на 100 – 120 см. Дно ям посыпают щебнем и вставляют опоры.

Схема распашных ворот с открытием наружу

Под несущие части берут швеллер или железные трубы. Для устойчивости их бетонируют. Раствор готовят из расчета по 3 ведра песка и щебня на 1 ведро цемента. Для монтажа подземного электропривода в застывшей поверхности проделывают отверстие и вставляют изоляционную трубку.

Далее к столбам приваривают опорные пластины и занимаются полотнами. Прямоугольник-каркас сваривают слитно по ширине ворот. В центральной точке приваривают 2 трубы с промежутком 5 – 10 мм. После распила каркаса посреди центральных труб к створкам крепят петли – от 4 до 8 штук (с учетом веса и размера полотен). Работу завершают заполнением каркаса.

Установка автоматики своими руками

Монтаж начинают с проверки работоспособности створок и сбора инструментов:

Если петлю и внутренний край столба разделяет расстояние 15 и менее сантиметров, на распашные ворота ставят линейный привод. При большем расстоянии входной группе необходимо рычажное устройство. Если механизм будет крепиться на бетонное или кирпичное основание, его следует укрепить. Для продления срока службы линейного изделия в процессе монтажа оставляют небольшой запас на ход штока (хотя бы 1 см). Затем проверяют плавность движения и смотрят, не мешают ли механизму упоры или спецавтоматика с концевыми выключателями.

Установка привода автоматики на распашные ворота

С электрической частью оборудования работают строго по инструкции. Настраивают концевые выключатели или непосредственно на плате выставляют время работы створок, если будут применяться упоры.

Безопасность привода повышают путем его оснастки сигнальными лампами и фотоэлементами. Для пользования автоматикой без пульта во дворе ставят резервную кнопку.

Линейные приводы

Устройство работает от вращения винта двигателем через редуктор. Движение происходит вдоль направляющей, отчего энергия вращения механизма преображается в линейный ход гайки. Деталь открывает конструкцию. Плавность и долговечность линейного привода зависит от замедления двигателя в конце работы. Это должно происходить до реакции конечного выключателя. Если двигатель работает именно так, приводное устройство порадует долгой функциональностью.

Рычажные приводы

Оборудование обеспечивает входной группе плавность и прочность. Работает оно благодаря двигателю, который передает энергию через редуктор. На вертикальном валу задерживается кривошип, перемещающий створки через рычаги. Приводы оснащены конечными выключателями и датчиками контроля оборотов двигателя.

Гидравлика

Автоматика гидравлического типа функционирует от реверсивного гидравлического насоса, двигатель которого перемещает раствор в гидроцилиндры. Они и запускают ворота. За безопасную работу оборудования отвечают датчики. Механизм отличается высокой надежностью, но и цена его не мала.

Особенности установки приводов при открытии ворот наружу

При подготовке проёма делают закладные. В центре кирпичного столба прокладывают трубу или швеллер (100 х 100 мм) и приваривают арматуру. Затем под профтрубу сечением 60 х 30 выводят закладные (3 шт.) и приваривают петли для створок. Местоположение закладных должно идти вровень с точкой крепления приводов.


После монтажа конструкции устанавливают автоматику. Раму каркаса и закладную столба сваривают с кронштейнами (по 1 шт.). Затем прокладывают целые тщательно изолированные провода и проверяют устройство. При правильной установке створки будут двигаться в нужном направлении. Если механизм работает по-другому, скорее всего, провода перепутаны местами. Погрешность исправляют обязательно, иначе распашные ворота не смогут нормально функционировать.

Распашные ворота – отличный вариант в хозяйстве современного человека. Конструкция может состоять из одного или двух полотен и даже иметь место под калитку. Для экономии финансов конструкцию собирают своими руками, а для более комфортной эксплуатации ее оснащают электроприводом. Устройство работает в автоматическом режиме и при необходимости блокируется.

Самодельное устройство для автоматизации ворот

Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (499) 490-00-13 c 10:00 до 21:00 ежедневно.

Установив гаражные или портальные въездные ворота секционного или обычного распашного типа, многие домашние мастера задумываются об автоматизации устройства. Легко объяснить их настроенность, ведь избавить себя от необходимости всякий раз выходить и открывать створки вручную – намного комфортнее. Одним нажатием кнопки брелока – система сделает все за Вас! Стандартный механизм распашных ворот, оборудованный автоматикой — два линейных электропривода, управляемые блоком, максимум дополненные сигнальной лампой, антенной и электромагнитным замком. Система нормально функционирует от бытовой электросети 220В. Общий вид системы представляет собой обычные ворота с закрепленными электроприводами.

Известно множество европейских компаний, занимающихся успешным производством автоматики высокого качества, предназначенных для ворот любой конструкции. Конечно, механизмы можно сделать самостоятельно из подручных средств, главное — наличие финансовых средств и понимание устройства приводящей системы.

Сегодня все пытаются собрать механизм распашных ворот своими руками, и это вполне выполнимая задача. Самодельная автоматика в различных исполнениях бывает успешно и надежно в функционировании в зависимости от двигателей, взятых за основу. Профессионалы утверждают, что ничего сложного в изготовлении автоматики нет, особенно если использовать поворотный механизм от спутниковой антенны червячного типа передачи.

Устройство самодельной автоматики

Приводящие элементы

Как правило, старые системы спутникового телевидения, работающие на поворотном механизме, оборудованы электродвигателем, имеющим червячную передачу. Данный принцип работы привода схож с системой функционирования стандартного линейного привода под распашные ворота. Как видно, есть преимущество в том, что стандартные приводы для обычных ворот требуют напряжения в 220 Вольт, тогда как двигатель системы спутникового телевидения может работать через трансформатор, понижающий ток до напряжения в 36 Вольт, что является безопаснее.

Если необходимо, чтобы ворота открывались быстрее, надо немного поднять напряжение, приблизительно до 38 Вольт — двигатель автоматики будет иметь не такой высокий срок службы, повышение напряжения может отрицательно сказаться и последствия не проявятся моментально, но, конечно же, это ускорит износ мотора.

Рекомендуется взять несколько приводов от системы спутникового телевидения, оснащенных самыми длинными штоками. Такие аксессуары продаются в фирменных магазинах, занимающихся торговлей спутниковыми антеннами. Цены будут колебаться в зависимости от бренда производителя, и составлять от десятков до полусотни долларов США. Кроме того, следует приобрести трансформатор на 36 – 40 Вольт и элементы дистанционного управления.

Дистанционное управление

Возьмите пульт и 2 брелока с радиусом действия не менее 50 метров, любой фирмы, которой найдете, занимающейся монтажом и обслуживанием охранной сигнализации (дополнительно 30 — 40 долларов США). Пульт должен быть рассчитан на две команды — одна для открывания и закрывания створок распашных ворот, вторая, к примеру, для включения освещения или остановки хода полотна.

Внимание! Подобные системы автоматики для двустворчатых ворот, сделанные своими руками, выполняются достаточно быстро – процесс может занять максимум полдня, но требуют небольшой доработки токовым реле.

Так, если под створки попадет камень, реле может сработать и возвратить их обратно в исходное положение. Не следует упускать из вида этот факт, ведь без автоматического режима возвращения полотна в исходное положение, моторы могут погнуть ворота или перегреться и сгореть.

Особенности монтажа

Блок для управления системой можно разместить совершенно по-разному — слева или справа, главное – верно подобрать сечение проводов питания.

Существует три варианта монтажа автоматических устройств, в зависимости от направления открытия распашного полотна:

  • Наружу.
  • Внутрь двора.
  • Внутрь двора с дополнительной доработкой опорных конструкций (выделывание ниш для хода штока червячного механизма).

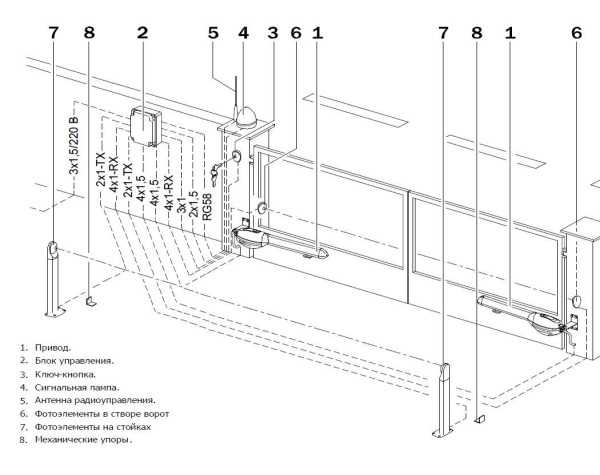

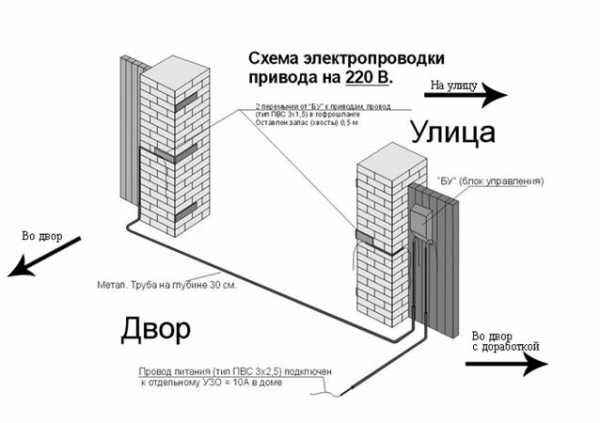

Два типа установки и сечение кабелей

Привод распашных ворот характеризуется тем, что надо оставить заводское расстояние до петли несущего столба от края привода. Это обязательное условие, чтобы ворота могли открываться вовнутрь, или место под привод должно быть аккуратно выдолблено в несущих столбах.

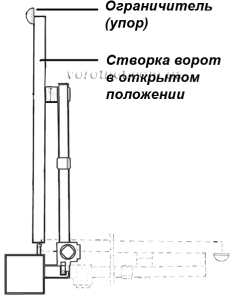

Надо определиться – какова нужда в концевых выключателях. Автоматика без них обойдётся дешевле. Можно поставить упоры, ограничивающие движение ворот, и концевые выключатели не приобретать вовсе.

Выбирая заводскую автоматику, обращайте внимание на общий вес конструкции. Приборы, рассчитанные для калиток, абсолютно не подойдут для тяжелых распашных ворот. При частом использовании двустворчатой конструкции, когда жильцы реже пользуются воротами, чем на режимном предприятии с открытием и открытием каждые полчаса, можно обойтись менее мощными приводящими моторами.

Слабый бытовой привод

Чем более прост механизм, тем он более надежен. Концевые выключатели следует приобретать исключительно, когда без них нельзя обойтись. При монтаже упорных элементов на закрытие ворот, Вы можете лучше зафиксировать портальную конструкцию. Она не должна шататься от порыва ветра, и не будет быстро изнашиваться.

Надежность креплений электропривода на столбе должна быть высокого качества. Помните, процесс регулярной эксплуатации может быть под опасностью механических повреждений, например, отвалился кусок разломанного кирпича. Если столбы находятся в плохом состоянии, то система может быть повреждена, и Вам придется ее переделывать. Качественные приводы автоматики ворот стоят неприлично дорого, поэтому использование двигателей, описанных выше, позволяет существенно сэкономить финансовые средства.

Самодельный автоматический портал

Монтаж автоматики для распашных ворот Как установить гаражные ворота? Самостоятельная установка автоматики ворот Варианты самодельной автоматики для ворот Технология монтажа ворот своими руками

Автоматика для распашных ворот своими руками: схема и советы по изготовлению

Основное удобство автоматических распашных ворот состоит в том, что закрыть или открыть их можно посредством пульта дистанционного управления. Каждый человек на сегодняшний день желает сделать свою жизнь настолько комфортной, насколько это возможно. Именно поэтому у владельцев частных домов или собственных гаражей все чаще встречается автоматика для распашных ворот. Своими руками можно ее смонтировать довольно быстро, при этом получив отличный результат.

Особенности системы

Стоит разобраться, как же работает вся эта система. Автоматизация ворот возможна посредством привода, который монтируется прямо на ворота. Комплект автоматики для ворот не сложно смонтировать своими руками. Процесс установки нельзя назвать таким уж простым. Тут требуется соблюсти четкую последовательность действий в сочетании точностью и квалификацией на каждом этапе работ. При установке привода имеется несколько особенностей. Нужно учесть створки по отношению к высоте столбов. Если установленная автоматика не предполагает наличия концевых выключателей, то требуется устанавливать створочные упоры. При упущении такого важного нюанса можно получить совершенно непредвиденный результат. Электродвигатель выйдет из строя, а функционирование всей конструкции сложно будет назвать нормальным.

Комплектация

Множество элементов содержит в себе такой комплекс, как автоматика для распашных ворот. Своими руками можно будет ее смонтировать только при условии наличия всех компонентов. Для правильной и качественной установки ворот требуется разбираться в этом и обладать минимальным опытом решения подобных вопросов. Комплект автоматики содержит: 1 блок управления, 2 привода, 1 комплект фотоэлементов, небольшой маяк и пульт. В качестве преимуществ данного вида механизма можно назвать длительный срок эксплуатации и исключительную прочность. Механизм прост в эксплуатации, а ворота открываются со скоростью до 15 секунд. В числе недостатков можно выделить такой момент, как наличие на пути движения ворот хоть одной преграды, из-за чего привод вполне может дать сбой, а это приводит к заклиниванию. Перед проемом не должно возникать никаких преград. Только в этом случает можно рассчитывать, что автоматика для распашных ворот своими руками будет функционировать достаточно долго, не выходя из строя. Проведение профилактических мероприятий позволит исключить сбои при работе оборудования. Все части, требующие того, необходимо периодически смазывать специальными веществами. При выходе автоматики из строя категорически запрещается прилагать физические усилия при необходимости открыть ворота, тут решение только одно – вызвать мастера.

Самодельный привод

Как уже можно было понять, при большом желании автоматика для распашных ворот своими руками – это уже не настолько нереалистичная идея. Это довольно хороший способ сэкономить собственные средства. Если к этому делу у вас имеется не только практический интерес, но вы заинтересованы в реализации самой идеи, то это дело как раз для вас. И это довольно увлекательный процесс.

Необходимые элементы

В качестве основного элемента такого привода используется механизм спутниковой антенны. В ее комплект оборудования входит червячная передача, заменяющая электропривод. Основа системы спутникового телевидения состоит из механизма поворотного действия. Это двигатель, который допускается использовать для установки автоматики. Червячная передача работает по принципу, аналогичному действию электропривода. Такой вариант является более выгодным в сравнении с магазинными приводами, так как для его работы требуется напряжение в 36 вольт, а для магазинных — обычное сетевое в 220 вольт. Для сборки вам необходимо раздобыть два рабочих привода от спутниковых антенн. Выбирать стоит модели, имеющие самый длинный шток. Потребуется еще пульт и трансформатор, его мощность должна быть 36-40 ватт. Пульт используется для открытия конструкции и ее закрытия. Он должен работать на расстоянии около 50 метров. Помимо этого, не мешало бы запастись двумя брелоками, продающимися в магазинах, реализующих товары, необходимые в сфере охраны.

Для сбора привода будет вполне достаточно 6 часов. Чтобы автоматика для ворот своими руками действовала качественно, требуется оснастить ее токовым реле. При его отсутствии мотор может перегреться и сломаться. А с его помощью вы легко сделаете привод для ворот при самых минимальных денежных вложениях. Если вам больше нравится готовая сборка, то можно сэкономить и на монтаже.

Процесс монтажа

При установке электропривода для распашных ворот требуется учесть сторону открытия створок ворот: наружу либо внутрь. Итак, если вас интересует, как устанавливается автоматика для ворот своими руками, то тут требуется перечислить необходимые инструменты для этих целей. Вам потребуются: дрель, молоток, плоскогубцы, строительный метр, шуруповерт, изолента. В автоматических воротах, в отличие от обычных, присутствует электропривод. Поэтому перед его установкой требуется определиться с тем, какой именно вариант выбрать.

Виды электроприводов

Электроприводы могут быть линейными или рычажными. Чтобы точно определиться с выбором, требуется знать расстояние между петлей и внутренней стороной столба. При расстоянии до 1,5 см требуется использовать линейный привод. Его стоимость заметно ниже, чем у рычажного. Если замеряемое расстояние составляет 1,5-3 см, то тут уместно устанавливать рычажный тип привода. Он настолько же надежен, как и линейный.

Схема автоматики ворот предполагает, что требуется установить не только привод, но и комплект оборудования. Важно определить ширину створки, а также возможные ветровые колебания. Очень многие опасаются самостоятельно устанавливать все это оборудование, так как не обладают должным опытом и знаниями. Но тут важно помнить о необходимости внимания к деталям, тогда проблем с установкой не будет.

Как это делается?

Важно проверить, чтобы движение створок было легким, когда привод запускается. Если что-то этому мешает, то требуется отыскать причину и устранить ее, так как движение электропривода должно быть по уровню. В противном случае не исключено, что столб может наклониться, угол движения сместится, а это плохо сказывается на автоматике всей конструкции. После устранения разнообразных неполадок можно переходить к процессу установки автоматики. Важно соблюдать инструкцию как можно точнее, чтобы эксплуатация системы была максимально долгой.

Обычная схема

Автоматика для распашных ворот своими руками устанавливается на изделия, открываемые внутрь, при этом уместно использовать любой электропривод. При использовании в качестве основания столбов из стали уместно устанавливать линейный привод. Он компактен и надежен, а его стоимость сравнительно невысока. Можно использовать и рычажный привод, но он намного дороже. Сложный вариант при наличии кирпичных колонн и нахождении ворот прямо посередине. В таком случае линейный привод не подходит.

Автоматика рычажного типа монтируется на столб, при этом ворота открываются за счет рычагов, при этом они должны находиться на расстоянии не более 200 мм от столбов.

Ворота открываются наружу

В данном случае доступны для использования два вида устройств, однако правильным выбором будет автоматика для гаражных ворот с линейным механизмом. Это более дешевое и качественное решение. Автоматика монтируется в проеме, а занимает не более 150 мм с обеих сторон. На узкие ворота система крепится вверху. Электропривод обычно устанавливается прямо на столб. Автоматика для распашных ворот своими руками устанавливается так, чтобы гидравлический привод позволял открывать их наружу. Далее к конструкции приваривается кронштейн крепежа. При открытии ворот с линейным приводом должно быть по 1 см свободного хода. После этого можно проверить правильность хода створок и движения электроприводов. На следующем этапе требуется установить упоры для открывания и закрывания, а потом присоединить двигатели. В конце нужно оборудовать перемычки, соединить с пультами, а также включить механизм. Если одна створка должна двигаться в другом направлении, то требуется поменять местами провода на двигателе.

Завершающие работы

После этого автоматика для распашных ворот своими руками должна быть оборудована концевыми выключателями. Если вы не предусмотрели использование таких элементов, то требуется на плате выставить срок функционирования створки, а также усилие открывания и закрывания. Не стоит задавать максимальное усилие, так как это сокращает срок службы устройства. Рекомендуется устанавливать минимальные усилия для того, чтобы наружу ворота открывались нормально.

Далее требуется встроить сигнальную лампу, а также специальное фотоустройство. Ворота, которые открываются наружу, вполне хорошо будут работать с такой автоматикой.

Проблемы и ошибки

Довольно часто встречаются случаи, когда люди монтируют все своими руками, но не справляются с этой задачей из-за недостаточного опыта. Это приводит к массе ошибок, из-за которых автоматика отказывается работать, а привод полностью выходит из строя. Все должно подсоединяться поэтапно, так как именно это позволит исправить любые неполадки в случае допущенных ошибок. В противном случае будет весьма проблематично установить причину поломки. Правильная и точная установка в совокупности с высоким качеством электропривода позволяет воротам функционировать максимально долго и правильно. Даже если вами используется автоматика для откатных ворот, вы быстро сможете оценить, насколько удобно вам стало заезжать. Особенно это ощутимо зимой, когда вы не хотите покидать теплый салон вашего автомобиля, чтобы открывать холодные ворота.

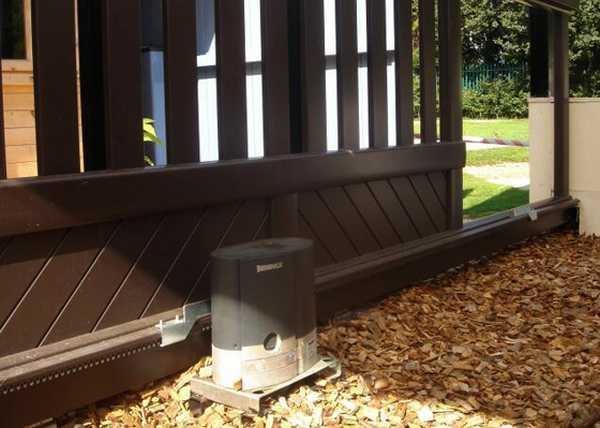

Автоматика откатных ворот своими руками

Для защиты въездной зоны на территории разного назначения могут использоваться откатные ворота, которые работают с использованием специальной автоматики. В этом случае тоже имеются определенные особенности монтажа. Автоматика для откатных ворот своими руками устанавливается по этапам. Для начала требуется приварить к их конструкции снизу стальную консольную трубу. В процессе эксплуатации всей конструкции она движется по роликовым тележкам, установленным на специально организованном фундаменте. Хорошо зарекомендовала себя автоматика для ворот Came. В закрытом положении нижний угол ворот закатывается концевым роликом в уловитель. Во время открывания полотна такое движения помогает предотвратить поперечные колебания устройства.

Автоматика для откатных ворот должна монтироваться с учетом определенных моментов:

— установка подобных конструкций начинается с обустройства независимого фундамента, а также основы, находящейся в проеме и сбоку от него, в стороне открывания всей конструкции;

— крепления ворот и сам их каркас должны характеризоваться высокой степенью устойчивости к воздействию ветров;

— требуется монтаж особой удерживающей части, посредством которой можно увеличить ширину конструкции полотна в сторону, в которую ворота открываются;

— система откатных ворот должна быть обеспечена эффективной защитой от взлома, а также особым видом защиты от различных неблагоприятных факторов.

Теперь вы знаете, как монтируется автоматика распашных ворот своими руками. При наличии сильного желания требуется четко соблюдать инструкцию, чтобы получить желаемый результат. Важно отметить, что автоматика для секционных ворот устанавливается по аналогичному принципу. Поэтому у вас не должно возникать никаких сложностей с процессом монтажа.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

11 вещей, которые тайно убивают ваше сексуальное влечение Если вы начали замечать, что вам больше не хочется заниматься сексом, то вам определенно стоит найти причину этого.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Источники: http://zaborlike.ru/vorota/avtomatika-dlya-raspashnyh-vorot.html, http://rusograda.ru/vorota/mexanizm-raspashnyx-vorot, http://fb.ru/article/186347/avtomatika-dlya-raspashnyih-vorot-svoimi-rukami-shema-i-sovetyi-po-izgotovleniyu

zabor-pro.ru

Механизм открывания распашных ворот наружу своими руками

Механизм в сборе

Каждый автомобилист, когда подъезжает к своему дому, наверняка не имеет желания выходить из машины, и открывать себе ворота. Вроде бы процесс не трудоемкий, но монотонный. Хотя распашные ворота имеют много плюсов, но вот без автоматики, конечно, обходится сложно. Все мы любим удобства, а особенно если это касается нашего жилища.

По этой причине если стоит вопрос касательно установки ограждения, то стоит серьезно подумать и о системе открытия ворот. А вот в том случае, когда ворота уже давно стоят на своем месте, то можно соорудить и самодельный механизм. Автоматическое открывание дверей наружу осуществить не так сложно как кажется, необходимо лишь запастись всеми необходимыми инструментами и материалами.

Особенности автоматического механизма

Дело в том, что сложить электропривод непросто, поэтому такой работой занимаются отдельные фирмы, которые устанавливают автоматику. Важно учесть все моменты касательно точной установки механизма, а если вы решили проделать такой процесс своими руками, то и аккуратный подход к работе.

Стоит отметить, что существует два основных способа установить механизм распашных ворот. В зависимости от расстояния петли до края столба выделяют:

  • автоматику линейного типа;
  • рычажную.
Линейный
Рычажный

Если расстояние небольшое и находится в пределах 150 миллиметров, то в таком случае можно использовать линейный тип автоматики. Такой вариант имеет эстетичный вид и если говорить о стоимости, то цена доступна для широкого круга потребителей. Отсутствуют длинные рычаги, которые соединяют столб с внутренней стороной ворот.

В случае длинного расстояния петли от края столба, а именно около 300 миллиметров устанавливают рычажный тип автоматики. В таком случае необходимы дополнительные затраты на соединительные рычаги и время, чтобы установить ниши для привода.

Подготовительные работы перед установкой автоматики для распашных ворот

Чтобы в будущем не было никаких проблем с процессом открывания дверей, необходимо проверить легкость хода створки. Двери ворот должны открываться без лишних усилий, если существуют преграды в таком процессе, их необходимо устранить. Проблема может заключаться в перекосе столбов или ржавых петлях. Помните, проблему лучше устранить на начальном этапе, дабы избежать неполадок в будущем, ведь все переделывать куда труднее!

Прежде чем начать работу необходимо обзавестись наиболее подходящим механизмом. В инструкции к такому товару прилагается пояснение, которое следует внимательно изучить и беспрекословно придерживаться. Малейшее несоответствие в измерениях может привести к плохой работе приспособления.

Если вы решили соорудить такую систему своими руками, тогда нужно запастись всеми необходимыми материалами для конструкции, которая в дальнейшем будет служить как слаженный механизм. Этот предмет можно сделать своими руками лишь ознакомившись с предоставленной информацией.

Собираем механизм своими руками

Автоматика открывания распашных ворот может быть изготовлена своими руками. Такой процесс не является слишком тяжелым, если понять систему, то может быть даже увлекательным. Главным предметом, которым необходимо обзавестись, является механизм спутниковой антенны – это хорошая замена обычному электроприводу.

Дело в том, что система спутникового телевидения имеет механизм поворотного действия, что представляет собой электродвигатель. Благодаря чему осуществляется процесс, который координирует работу распашных дверей. Принцип червячной передачи, что имеется в спутниковой антенне, схожий с действием привода. Дабы собрать механизм необходимо взять два рабочих привода от антенны, пульт и трансформатор до 40 В.

Пульт необходим для подачи сигнала на электропривод, чтобы запустить процесс открытия и закрытия створок. Важно не забыть дополнить автоматику токовым реле. Это приспособление гарантирует надежное использование электродвигателя и защищает его от перегрева. Таким образом, при минимальных затратах можно соорудить механизм распашных дверей наружу, и сделать это своими руками.

Инструменты для монтажа и крепление наружной автоматики

Чтобы установить автоматику открывания распашных ворот необходимо обзавестись некоторыми инструментами. Следует подготовить:

  • шуруповерт с насадками;
  • молоток, плоскогубцы;
  • дрель;
  • метр и изолента.

В зависимости от запланированных работ может понадобиться и дополнительные строительные инструменты, тогда список можно продолжить.

Примерная схема крепления деталей механизма

Для такого процесса подходит механизм любого типа, но предпочтительный остается линейный. Установить такое механизм будет, кстати, в проем ворот, оставив зазор с обеих сторон не более 15 сантиметров. Если ворота открываются наружу и являются достаточно узкими по своей структуре, то автоматику крепят сверху. Что касается распашных ворот, то здесь необходимо уделить особое внимание приводу.

Чтобы проделать работу своими руками необходимо прикрепить привод к столбу, на котором держатся ворота. Привод устанавливается на ручной режим, и монтируются кронштейны крепежа к воротам. После следует, проверит работу открывания распашных дверей. Обращается внимание на ход створки и движение привода. Если на этом этапе существуют неполадки, то следует их сразу разрешить и продолжить процесс установки.

Механизм открывания наружу включает в себя и присоединение двигателей, после этого следует оборудовать перемычки и прошить пульты. Затем можно снять систему с ручного режима и подключить к автоматическому. Проверить работу и если вы все сделали правильно, то ваши распашные двери будут слаженно открываться и закрываться.

Ворота – это не только необходимое приспособления для того чтобы обезопасить свое имущество, но и важная часть приусадебного участка. Хорошие и качественные ворота служат показателем, ведь они без слов говорят о хозяине.

Буквально на любые ворота можно установить автоматику. Конечно, намного лучше, когда этот момент учитывается при строительстве. Ведь важно помнить, что качество ворот зависит от надежного крепления привода, который можно установить своими руками.

moyaograda.ru

выбор привода и их характеристика

В настоящее время распашные ворота можно оборудовать современными автоматическими системами, которые позволят открыть или закрыть ворота дистанционно с помощью пульта управления. Современное оборудование разрешает пользоваться воротами, не выходя из своего автомобиля или дома.

Автоматика на распашных воротах

Кроме того, установить автоматику на распашные ворота можно самостоятельно.

Автоматические ворота все больше пользуются спросом, и это говорит о том, что такие ворота удобны и комфортны. Устройство включает в себя автоматическое оборудование и несколько створок, с помощью которых, можно открыть ворота внутрь или наружу.

В основном принято открывать створки наружу, ведь это более удобно. Оборудование, комплектующие, материалы, которые применяются для изготовления таких ворот, очень разнообразны.

Важной составляющей таких распашных ворот является автоматическая система, установка которой сделает возможным насладиться всеми преимуществами автоматических ворот.

Преимущества автоматических распашных ворот

Среди преимуществ можно выделить:

  1. Нет необходимости выходить из дома или автомобиля, для открытия или закрытия ворот. Просто воспользуйтесь кнопкой на пульте. Особенно это удобно в холодную и сырую погоду. Кроме этого, экономится время;
  2. Происходит надежная фиксация открытия и закрытия приводом;
  3. Скорость открытия 12-15 секунд;
  4. Надежность и долговечность;
  5. Возможность подсветки территории;
  6. Наличие специального ключа для того чтобы перевести ворота в ручной режим при отсутствии электроэнергии;
  7. Бесшумная работа автоматики;
  8. Дополнительная безопасность, возможная благодаря блокировке створок.

Современный рынок предлагает много решений по автоматизации конструкции, разнообразие цен и производителей. Однако в конечном счете выбирает владелец. В зависимости от целей и финансовых возможностей, приобретается то или иное оборудование.

Очень важно обратить внимание на схему подключения распашных ворот к системе электрического обеспечения. Это нужно, прежде всего, для того, чтобы характеристики оборудования подходили к электросети.

Основным недостатком является то, что если на пути движения створок существует помеха, ворота могут заклинить. Для того чтобы ворота не выходили из строя, нужно тщательно следить за этим. Кроме того необходимо проводить профилактику.

Автоматика на ворота

Смазывать все детали, требующие смазки. Если механизм заклинило, не нужно применять силу для его открытия (закрытия). В случае поломки, пригласите специалиста.

Установка распашных ворот

У распашных ворот отсутствуют колеса, ролики и направляющие, за счет чего нет необходимости специально для них подготавливать фундамент, как в случае откатных. Среди материалов для монтажа распашных ворот стоит выделить:

  1. Профильные трубы с сечением 60х30, 40х30 мм;
  2. Швеллер или профильная труба размерами 100х100 мм;
  3. Материал для обшивки. Это может быть дерево, профнастил и т.п.;
  4. Арматура диаметром 14 мм;
  5. Электроды;
  6. Кирпич;
  7. Раствор из цемента, песка и щебня.

Инструменты:

  1. Лопата;
  2. Сварочный аппарат;
  3. Болгарка;
  4. Уровень;
  5. Измерительный инструмент;
  6. Шуроповерт.

Прежде чем устанавливать распашные ворота, сделайте замеры, подготовьте место для монтажа. Выкопайте 2 ямы для опорных столбов. Они должны стоять ниже, чем промерзает почва примерно на 1,2 метра. Ширина составит 30 см. На дно ямы насыпьте щебень. Затем опустите опорные столбы в яму.

Можно использовать металлические трубы или швеллер. Залейте столбы бетоном (на ведро цемента 3 ведра щебня, 3 — песка). Если планируете ставить электропривод, то просверлите под него дырку и установите изоляционную трубку.

Распашные ворота с автоматикой чертежи

Далее приварите к столбам опорные пластины. На них будут крепиться петли. Понадобится 4-8 петель. Их количество зависит от веса и размера створок.

Затем нужно подготовить створки. Сварить прямоугольный каркас по ширине ворот. Сначала его нужно сделать слитным. По центру приварить еще 2 трубы. Между ними должен быть промежуток от 5 до 10 мм. Затем нужно распилить каркас между центральными трубами. К створкам приварить петли и навесить полотно на опорные столбы.

Установка автоматики своими руками

Наличие электропривода в распашных автоматических воротах — основное отличие от ворот, которые открываются вручную. Вы можете установить автоматические ворота своими руками.

Суть привода заключается в том, что с помощью редуктора двигатель приводит в движение рычаг. Комплект также состоит из: фотоэлементов, замка для разблокировки ключей, сигнальной лампы и блока управления.

Приводы и их характеристики

Приводы делятся по способу усилия и бывают:

  1. Линейные;
  2. Рычажные.

По принципу работы можно поделить на:

  1. Гидравлические;
  2. Электромеханические

По месту монтажа:

  1. Наземные;
  2. Подземные.

Схема с указанием количества жил электрических проводов

Линейные приводы

Самые популярные на сегодняшний день электромеханические линейные приводы. Их устанавливают чаще всего, вследствие доступной цены, легкой установки, наружного открытия.

Работа привода заключается во вращении двигателем винта через редуктор. Винт двигает гайку вдоль направляющей, вследствие чего энергия вращения двигателя преображается в линейное передвижение гайки, которая и открывает конструкцию.

Для долговечности и плавности хода этот тип приводов требует, чтобы двигатель замедлялся в конце циклов работы, перед тем как среагирует конечный выключатель. Если двигатель будет замедляться в конце цикла работы, то и привод будет функционировать долго. Блок управления выполняет эту функцию в линейных приводах.

Рычажные приводы

Рычажные приводы обеспечиваю плавность и прочность работы ворот. Они работают так: на вертикальный вал через редуктор двигатель передает энергию. На вертикальном валу удерживается кривошип через шатун (рычаги), который перемещает ворота. Рычажные приводы содержат датчики контроля оборотов двигателя и конечные выключатели.

Можно установить рычажный привод под землей. Однако такой тип установки мало используют, так как туда может запросто попасть вода, возможно замерзание при низкой температуре.

Рычажный привод для ворот

Гидравлические приводы

Принцип действия гидравлического привода: реверсивный гидравлический насос двигателя усиливает рабочий раствор в гидроцилиндры, которые двигают ворота. Система оборудована датчиками, обеспечивающими безопасность. Этот вид приводов такой же надежный, как и линейный электромеханический. Однако его используют мало, поскольку он дорого стоит.

При этом если вес, размеры створки близятся к максимуму и ворота часто используются, то нужен гидравлический привод.

Есть 3 варианта установки ворот с линейной автоматикой: открытие наружу, внутрь и внутрь с углублением.

Установка автоматики при открытии ворот наружу

На этапе подготовки проема, нужно сделать закладные. Как правило, в центре столба из кирпича укладывают трубу с сечением 100х100 мм или швеллер. Затем приваривают арматуру. Далее выводят три закладных под профильную трубу размером в 60х30 мм на опорном столбе, на котором нужно приварить петли для створок. При этом закладные для приводов должны находиться на высоте крепления приводов.

Когда конструкция установлена, приступают к установке автоматики. На раму каркаса приварите один кронштейн, на закладную столба — второй. Соблюдайте все нормы: если не учесть, хоть одну, автоматика может не работать.

Очень важно проложить проверенные провода. Нужно, чтобы они были целыми и тщательно изолированными.

Установка автоматики при открытии ворот внутрь

В таких воротах промежуток от центра петли до границы несущего столба должен составить 6 см.

При открывании полотна внутрь, столбы ставят так, как и при открытии наружу. Рекомендовано заложить в центр швеллер или металлическую трубу. Материал выбирайте на свое усмотрение. Далее нужно вывести закладные для крепления кронштейнов.

В крайних углах хода ворот нужно установить упоры. Их делают из арматуры или уголков.

Установка автоматики при открытии ворот внутрь (проделывание углубления)

Возможно, когда вы ставили ворота, не думали над тем, что будут использованы приводы и поставили петли по центру столба. Рассмотрим вариант, при котором автоматика ставится на уже установленные ворота.

Если взять, к примеру, столб 38х38 см, то делать углубление нужно в 14-15 см. Ширина и высота составят по 25 см. Если труба была обложена кирпичом, то кронштейны надежнее приварить на ней.

Оборудуйте ваши распашные ворота электроприводом и почувствуйте, насколько удобнее стало попадать на территорию участка. Кроме, того, используя все рекомендации и советы, вы можете поставить автоматику на распашные ворота самостоятельно. Автоматические распашные ворота — правильное решение для тех, кто стремится к безопасности и комфорту.

. .

svoivorota.ru

Распашные автоматические ворота, цены на механизмы

В стремлении к безопасности человек всегда находил новые решения для защиты своего дома. На сегодняшний день желание защитить свою семью остается актуальным. И современные люди продолжают использовать такие же средства защиты имущества и участка, которыми пользовались несколько веков назад. Самым наглядным примером могут служить автоматические распашные ворота, которые ранее, только без использования механизма, повсеместно применялись в городах и сельской местности.

Принцип устройства такой конструкции очень прост. Достаточно лишь навесить створки необходимого размера на прочно зафиксированные столбы. Затем крепились засовы, замки, которые обеспечивали дополнительную защиту. Но достижения науки и техники позволили произвести автоматизацию распашных ворот, чем подняли их на совершенно новый уровень. Такая ограждающая конструкция стала в тысячу раз практичнее и удобнее, придавая владельцу и его участку определенный статус и респектабельность.

Главные преимущества

Можно долго перечислять все положительные стороны автоматического механизма открывания распашных ворот, поскольку у каждого пользователя они будут свои. Но можно выделить ряд таких достоинств, которые будут характерны для всех. И в первую очередь к ним относят комфорт. Вы экономите свое время на открытие и закрытие ворот, поскольку это происходит после нажатия одной лишь кнопки.

Дополнительное преимущество дарит механизм для распашных ворот. Ведь теперь нет необходимости выходить из автомобиля или дома, чтобы открыть или закрыть полотно. Плавная и бесшумная работа не только удобна, но и продлевает срок службы конструкции. Система замедляет ход в момент открытия, чем увеличивает ресурс службы каждой створки.

Есть еще одно преимущество, о котором порой забывают. Речь идет о престижности автоматических распашных ворот, и это отлично видно на любом фото. Такая конструкция придает участку особый статус, подчеркивая положение своего владельца.

Явные недостатки механизма для распашных ворот

Конечно, среди множества достоинств просматриваются и явные минусы, которые присущи автоматическим распашным воротам, например, цена. Стоимость всех деталей, которые необходимо будет установить на створки, достаточно высока. Но если у вас на участке уже установлены распашные створки, которые вас полностью удовлетворяют, то вам все равно выгоднее приобрести лишь дополнительные детали для удаленного управления полотном, чем устанавливать какие-либо другие виды ворот.

А поскольку речь идет о механизме для открывания распашных ворот, то не обойтись без некоторых поломок. Ведь любая техника не может служить вечно. И даже при должном уходе и контроле рано или поздно появятся проблемы. К этому просто нужно быть готовыми и учитывать, что при первом появлении подозрительных звуков или проблем в открывании створок, необходимо сразу же проводить ремонт. Иначе небольшая поломка приведет к куда более серьезным проблемам.

Факторы, влияющие на цену

При поиске ответа на вопрос, какой комплект автоматических распашных ворот купить, наиболее важным критерием является стоимость. На ее величину оказываются влияние сразу несколько факторов:

  • габариты створок;
  • вес полотна;
  • производитель;
  • скорость открытия.

Чем шире и тяжелее будут створки, тем мощнее потребуется механизм на электрические распашные ворота. Повлиять на ширину проезда сложно, поскольку ее нельзя делать меньше, чем габариты автомобиля, чтобы была возможность проехать. Но можно уменьшить вес полотна, используя более легкие материалы. Можно использовать металлопрофиль, который весит меньше остальных материалов.

Механизмы для автоматических распашных ворот по более высокой цене быстрее открывают створки. Вы заплатите больше, но зато сэкономите свое время и получите удовольствие от их работы. А вот бюджетные модели работают немного медленнее.

Повлияет на стоимость и производитель. На рынке достаточно широкий выбор, поэтому можно остановиться на итальянских или немецких производителях с многолетним опытом работы. Или же выбрать доступные по цене и надежные китайские механизмы.

vorotakzaboru.ru

Автоматические ворота своими руками: выбор привода

Красивые ворота — это хорошо, а красивые автоматические ворота — еще лучше. Есть немалое количество фирм, которые и ворота сделают, и автоматику поставят, но как обычно хочется сэкономить: услуги у них недешевые. Многие фирмы продают комплекты автоматики, а установить и подключить его можете сами. Несколько тысяч сэкономите. Но в этом случае нужно уточнять: сохраняется ли гарантия (бывает, но редко), и если да, что является гарантийным случаем, а что — нет, и как быть в случае поломки (часто необходимо для тестирования приводы снимать и везти на фирму). Так что автоматические ворота своими руками могут оказаться не так уж и выгодны. Решайте сами. Справедливости ради нужно сказать, что если забор вы построили сами, а автоматика ворот ставится фирмой, многие неисправности будут списываться на неправильный фундамент, установку балок и т.п. Так что и в этом случае гарантийный ремонт — редкость.

Так выглядят автоматические открыватели распашных ворот

Автоматика для распашных ворот: виды приводов

Содержание статьи

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или  тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает  примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления  и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Как сделать деревянный забор своими руками читайте тут.

Автоматика для откатных ворот

Все приводы для установки на откатные ворота имеют одинаковую конструкцию: есть привод с ведущей шестерней и зубчатая рейка, прикрепленная к полотну ворот. Мотор вращаясь двигает рейку, вместе в воротами. Управляется все это с пульта управления, расположенного сбоку. Почти все модели позволяют открывать/закрывать ворота при помощи пультов дистанционного управления. Для приема их сигналов необходимо установить антенну и настроить пульты (запрограммировать).

Внешний вид привода для автоматических откатных ворот

При выборе этого типа автоматики необходимо обращать внимание на технические параметры и дополнительные функции.

  • Мощность и усилие. Средний показатель — 600 Н/м, что эквивалентно усилию в 60 кг. Это максимальное значение, которое развивается далеко не всегда. Автоматика настроена так, чтобы работа была оптимальной — если помех нет, усилие небольшое. При преодолении препятствий, которые могут быть на пути створки, усилие увеличивается, иногда — до максимума. Противодействовать ему под силу не каждому, и если на пути окажется автомобиль или зазевавшийся человек, проблемы будут обязательно. Потому в некоторых моделях (недавнего выпуска с питанием 24 В) предусмотрена возможность перепрограммирования. Второй вариант — при определенном усилии створка останавливается или даже слегка откатывается назад.
  • Наличие контроля температуры. При температурах ниже ноля, створка обычно движется медленнее: смазка загустела, да и снег-лед тоже могут мешать. При наличии такой функции в холод автоматически повышается усилие для открывания.
  • Регулируемая скорость движения створки. Чтобы ворота производили меньше шума, вначале и в конце скорость их движения снижается.
  • Резервное питание. Некоторые современные модели, работающие от 24 В, имеют в корпусе встроенную аккумуляторную батарею, которая позволяет пользоваться воротами при отключении электропитания. Некоторые из них позволяют подключать внешние резервные источники.

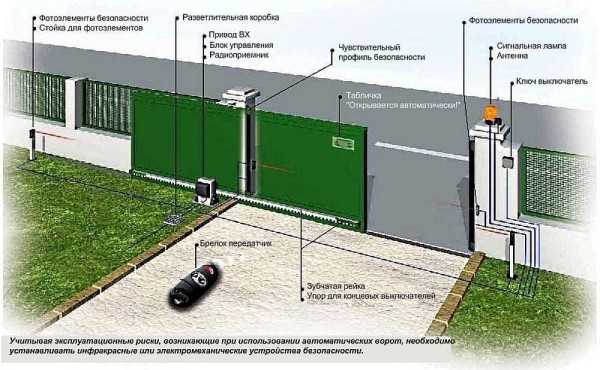

    Пример комплектации автоматических раздвижных ворот

  • При выборе привода для откатных ворот, работающего от 230 В, необходимо выбирать его в зависимости от интенсивности использования. Интенсивность использования — это величина, выражаемая в процентах. Она означает сколько времени может работать без перерыва данное устройство. Например, для установки а частный двор, достаточно выбрать модель с интенсивностью около 30-40%. Это значит, что из 10 минут, работать в непрерывном режиме он будет 3 минуты, после чего отключится из-за перегрева. Для коллективного использования, например, на въезде в дачный поселок с количеством проживающих 300 человек, должен стоять привод с интенсивностью 70-80%.
  • Наличие фотоэлементов. Это вторая возможность обеспечить безопасность: при срабатывании, движение створок блокируется до исчезновения препятствия.
  • Наличие режима «калитка», при включении которого створка открывается лишь немного, на расстояние, достаточное чтобы пропустить человека.

Некоторые тонкости внутреннего строения приводов для раздвижных автоматических ворот смотрите в видео.

Теперь комментарии к видео. Сравнение по мощности в этом ролике не совсем правильное. Есть разные модели для ворот разных размеров и массы. Минимальный порог — 400 кг, максимальный в бытовых до 1200 кг, в промышленных более 2000 кг. При сравнении мощностей первый экземпляр взят из самой «легкой» категории — до 400 кг, остальные — для ворот большей массы. Потому такое сравнение необъективно. Хотя никто и не говорит, что среди малоизвестных марок есть, а значит, и стоящих меньше, есть хорошие по качеству. Возможно, те, что продемонстрированы в ролике такие и есть….

Примерно такая же картина по поводу шестерен. Все приводы делятся на три класса: бытовые, полу-промышленные и промышленные. В бытовых самый низкий ресурс и самая низкая интенсивность использования — работать непрерывно мотор будет примерно 30-40% от общего времени, иначе перегреется и будет отключен автоматикой (если есть). Этот класс самый дешевый, именно потому там и ставят самые дешевые комплектующие — пластмассу и силумин. Не все производители и не во всех линейках, но это скорее правило, и в маломощных приводах бытового класса найти шестерни из стали, и, тем более, латуни, сложно. Тем не менее, при нормальном для этого типа режиме эксплуатации работают они нормально — свой ресурс вырабатывают, но и только. По этой причине к выбору класса нужно относится вдумчиво и отслеживать заявленный производителями ресурс работы (есть в тех. характеристиках).

Один из приводов для консольных ворот с нижней балкой

Что нужно указать при покупке

Определившись с теми функциями и параметрами, которые вы считаете необходимыми нужно искать подходящую модель. При выборе в магазине продавцы попросят следующие данные:

  1. Тип несущей системы (консольные, на рельсе, на верхней балке).
  2. Размеры и масса (хотя-бы приблизительная) полотна.
  3. Интенсивность использования: сколько человек и как часто могут пользоваться устройством.

Все эти данные от вас должен потребовать продавец: иначе он не может определиться с требуемой мощность. оборудования. Если откатные ворота уже сделанымогут понадобится такие параметры, как расстояние между роликовыми опорами, параметры фундамента и расстояние от него до полотна ворот. Все это необходимо, чтобы правильно подобрать физические параметры привода.

О пультах управления (брелках) и типах кодировки

Все пульты можно разделить на две основные группы:

  • с плавающим кодом;
  • с фиксированным кодом.

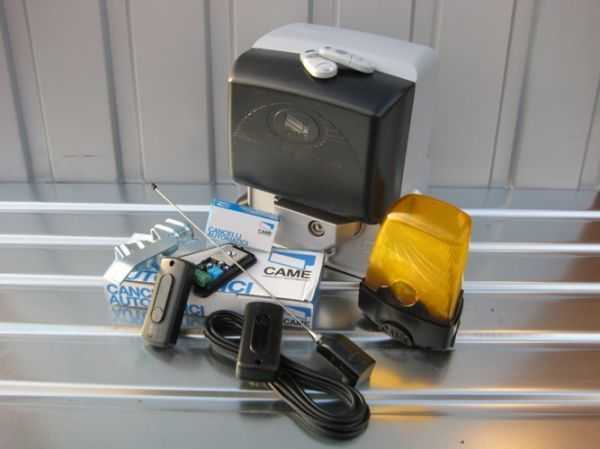

    Комплект автоматики для откатных ворот

Как работают брелки с фиксированным кодом

У этих устройств для определенного действия записывается свой сигнал (частота или комбинация частот). При получении определенного сигнала они начинают выполнять соответствующее ему действие. Хорошо это или плохо? Скорее — плохо. Вот почему. Вокруг нас большое количество электроники, управляемой с пультов. Они запросто могут выдавать подобный сигнал. Например, сосед, изменяя параметры свечения своей лампы, может открывать или закрывать ваши ворота. А все потому, что сигнал похож и ваш блок управления ворот попадает в радиус действия. Такая же ситуация может быть и с любым другим радиоуправляемым устройством. Потому владельцы пультов с фиксированными частотами часто не понимают, почему ворота открываются сами по себе. Хуже того, бывали ситуации, когда приехав на дачу или домой они видели открытые ворота. Просто кто-то из ближайших соседей воспользовался каким-либо пультом для своей техники или это сделал вор. Решить проблему можно перепрограммировав пульты, задав другие кнопки/частоты, но это — не гарантия того, что работать мотор будет только от вашего пульта: диапазон частот ограничен.

Второй негативный момент состоит в том, что фиксированный код легко считать (записать на спец устройство, а потом при необходимости воспроизвести). Для злоумышленников это благо. Так как автоматические приводы выполняют роль замка — без пульта снаружи их не откроешь, имея нужные частоты легко проникнуть внутрь.

Какую систему кодировки для пульта управления выбрать…

Принцип работы пультов с плавающим кодом

У брелков второго типа прописано в памяти некоторое количество кодов. Цифра большая — несколько сот тысяч или миллионов. После каждого использования код меняется на следующий в цепочке. При принятии управляющим устройством он анализируется. Если пришедший сигнал — следующий в цепочке, действие выполняется, если он отличается — реакции нет.

Таким алгоритмом решаются сразу две проблемы: и возможность управления вашими воротами через пульт соседа, и возможность записать коды. Нет, записать их можно, но чтобы ворота сработали нужно иметь записанные в правильной последовательности все коды.

Понятное дело, что оборудование управления при использовании плавающего кода более сложное и, значит, более дорогое, но безопасность дороже… Нет?

Большинство фирм предлагают к любому из приводов обе системы кодировки, так что выбор за вами.

Самодельные приводы: видео

Тем, для кого «автоматические ворота своими руками» значит не только смонтировать готовый комплект автоматики, а еще и собрать его полностью, полезны будут видео-отчеты о том, как и из чего их уже делали. Например, из дрели…

Привод сделан от двигателя стиральной машины.

\

Самодельная автоматика для распашных ворот

Сделана она на этом приводе.

Двигатель для самодельной системы открывания распашных ворот

Схема подключения автомобильной сигнализации.

Как подключить сигнализацию к самодельной автоматике для ворот

stroychik.ru
