Междуэтажное перекрытие по деревянным балкам – Устройство деревянных перекрытий между этажами: расчет и схемы монтажа

Содержание

Деревянное перекрытие между этажами

Деревянные перекрытия между этажами подходят почти для всех типов зданий. Они совместимы с деревянными, кирпичными и бетонными постройками. Конструкции монтируют не только между этажами, но и в чердачных и подвальных помещениях. В этих комнатах без них не обойтись, но устройство деревянного перекрытия между этажами отличается от подвальных конструкций.

Особенности перекрытий из дерева

Устройство перекрытия включает в себя, по большей части, только деревянные элементы. Однако для отделки потолка и пола используются абсолютно любые материалы. Главное – грамотно провести установку самой конструкции.

Одна из самых главных функций перекрытия – звукоизоляция. На дерево очень легко крепить любые изоляционные материалы, в том числе и плитные. Поверх можно без проблем монтировать любую современную отделку.

Очень важное преимущество конструкции из дерева – малый вес. Элементы перекрытия из древесины не оказывают значительного давления на основание постройки. Поэтому их часто используют в домах с легким фундаментом.

Монтаж, проведенный по правилам, способствует естественному воздухообмену помещения. При этом не нарушается тепло- и звукоизоляция комнат.

В целом деревянные конструкции очень прочны. Они позволяют в короткий срок создать легкие и долговечные перекрытия.

Технические требования для перекрытий

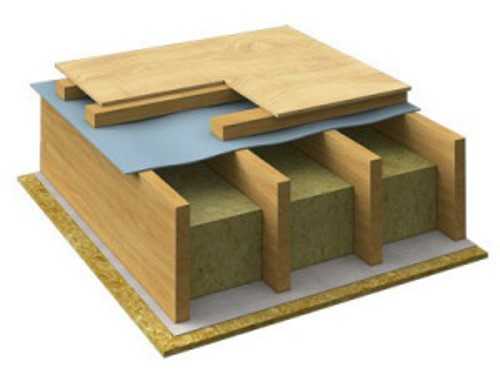

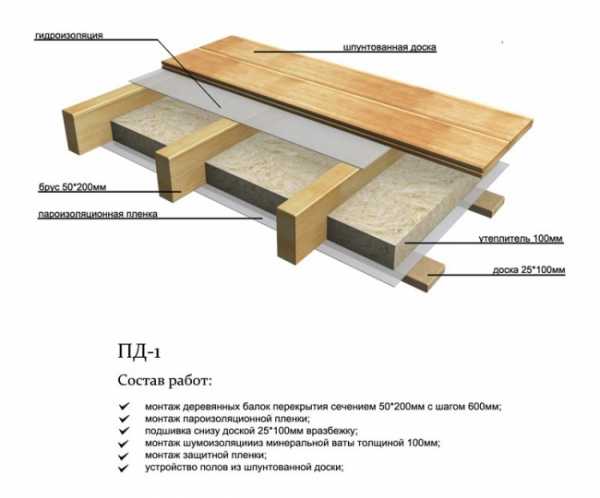

Межэтажные конструкции состоят из следующих элементов:

балки;
брусья;
слой из доски;
тепло- и звукоизоляционный слой;
пленка гидроизоляции;
чистовая доска;
вентиляционная щель;
плинтуса.

Для конструкций перекрытия рекомендованы следующие требования:

Если этажи, между которыми монтируют перекрытия, имеют температурный перепад более 10 градусов, то необходимо прокладывать теплоизоляционные материалы. Чаще всего это случается между жилыми этажами и подвалом или чердаком. В таких помещениях без теплоизолятора не обойтись.
Независимо от типа древесины, балки конструкции должны обладать высокой прочностью. Им необходимо выдерживать нагрузку конструкции, интерьера помещения и людей. Но помимо этого веса должен быть еще определенный запас. Следует помнить, что показателем минимальной нагрузки на такие перекрытия является 210 кг/кв. м. Для чердачных цифра начинается от 100 кг.
К деревянным конструкциям применяют значение прогиба. Оно должно быть менее 4 мм на один метр. Показатель рассчитывается следующим образом длину доски делят на 250 и получают максимальное значение прогиба. Для покрытия, на котором планируется укладка плитки, показатель делят не на 250, а на 400. Для чердаков цифру делят на 200.
Звуковой предел для материалов не должен быть больше 50 децибел. Это стоит учесть при выборе звукоизоляции. Теплоизоляторы способны значительно скрадывать шум. Звуки не должны проходить сквозь перекрытия и коммуникации.
При расчете материалов перекрытий важно также учитывать длину деревянных балок. Она не должна быть более 5 метров. Для чердаков – 6. Однако редко можно встретить деревянные конструкции более 6 метров. Если площадь комнат превышает 6 метров, под балки устанавливают опоры.

Обратите внимание! Древесина относится к классу легко воспламеняемых материалов. Кроме того, она подвержена гнилостности, грибкам и различным бактериям. Поэтому материалы для перекрытий перед монтажом поддаются обязательной обработке. Минимальный набор пропиток состоит из антипиренов и антисептиков.

Установка и обработка

Чтобы сделать правильное деревянное перекрытие между этажами своими руками нужно разобраться с устройством его конструкции. Она состоит из балочного каркаса и обшивки из доски или листовых стружечных материалов.

Роль теплоизоляционного и звукоизоляционного слоя выполняет рулонный материал. Чаще всего для этого используют стекловату, минвату или подобные ей изоляторы. Иногда применяют керамзит или пенопласт. Однако первый очень утяжеляет конструкцию, а второй легко воспламеняется.

Для деревянного перекрытия между этажами в саунах и банях очень важно правильно устроить гидроизоляцию. В данном случае оптимальны паронепроницаемые пленки, пропускающие влагу лишь в одном направлении. Материал состоит из расширяющихся колбочек, впитывающих влагу лишь с пористой стороны. С обратной стороны покрытия влага не выделяется.

Важно! Паронепроницаемые покрытия укладывают пористой стороной к утеплителю, «лицом» к помещению. А для комнаты выше пленку монтируют наоборот.

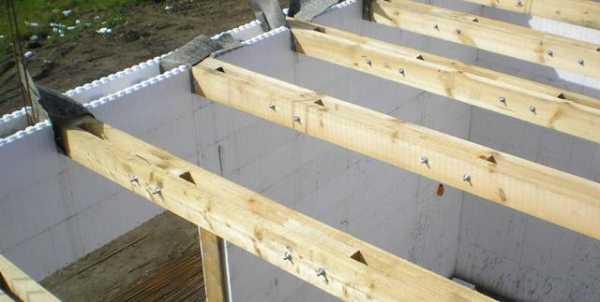

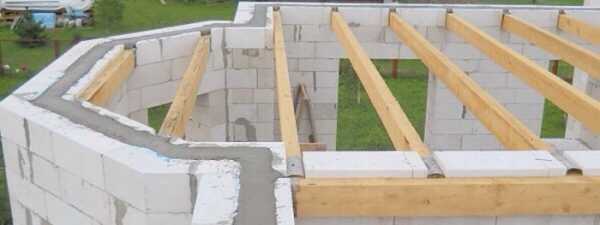

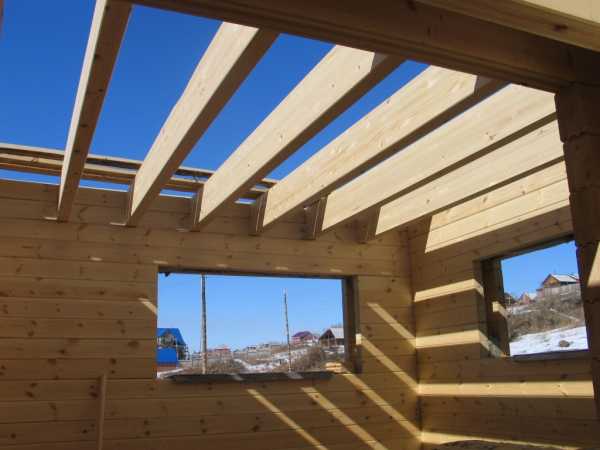

Балки перекрытия

Чтобы разобраться, как сделать деревянное перекрытие между этажами, нужно знать особенности каркаса конструкции. Ее основой служат деревянные брусья. Чаще всего используют элементы 15-25 см в высоту и 5-15 в толщину. Между балками делается расстояние до 1 м, в зависимости от сечения элементов.

Обратите внимание! Чем больше нагрузка на перекрытие – тем больше должно быть сечение балок.

Опорные концы делают от 150 мм в длину, их укладывают «маячковым» способом. Сначала проводится монтаж крайних балок, а между ними укладывают промежуточные. Ровность укладки выверяют уровнем. Средние балки укладывают по шаблону. Для выравнивания можно использовать различные смоленные подкладки из обрезков.

Важно! Нельзя для выравнивания балок использовать отесанные, заостренные щепки.

Брусья укладывают с одинаковым шагом по всему периметру, строго параллельно. Перед укладкой их обрабатывают антисептическими пропитками и обматывают в 2-3 слоя рубероидом. Для кирпичных и блочных построек балки перекрытия с концов промазывают битумом. Такой прием защищает древесину от влаги. Для стен толщиной от 2.5 кирпича оставляют продушины для вентиляции. А на месте соединения древесины со стенами под балки стелют рубероид.

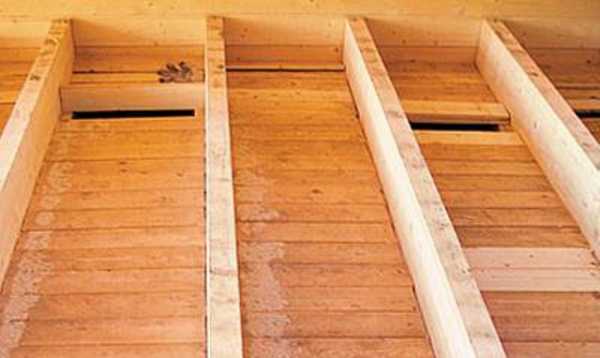

Монтаж наката

Для перекрытия пола между этажами используют различные материалы из дерева, в том числе доски, фанеру и стружечные панели.

Черновым полом в перекрытии выступает нижний настил, именно на него стелют теплоизоляционный материал. Его можно крепить и прямо на балки снизу. В этом случае он выполняет функцию чернового потолка, на который можно сразу монтировать чистовой материал. Пол, сделанный с использованием второсортной доски, обойдется в разы дешевле.

Расстояние от брусьев или бревен определяется толщиной досок, которыми устилают черновое покрытие. На них оказывается основная нагрузка. Так, если в помещении применяются доски в 2 с половиной сантиметра, для чердачных помещений нужен шаг в 50 см, а для жилых – 40 см. Поэтому для полового покрытия рекомендуется применять толстую доску в 4-5 см.

Способы укладки цокольного перекрытия

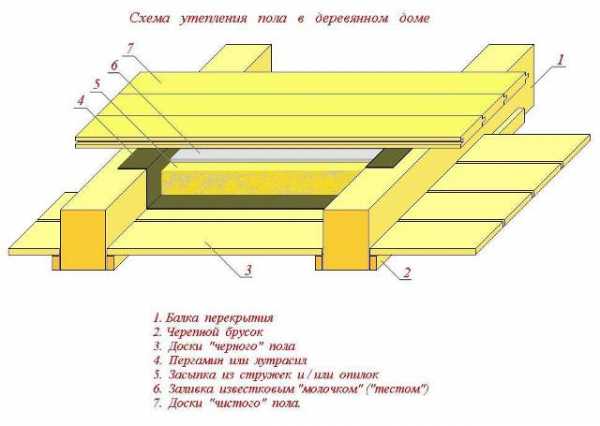

Для деревянной конструкции цоколя обязателен черепной брусок. Он позволит утеплить пол. Ведь именно на него монтируются панели или доска, прикрывающая утеплитель.

Более популярен вариант чернового слоя из наката или необрезной доски. Материал монтируют на деревянный брусок с квадратным сечением и стороной в 5 или 4 см. Лучше всего черепной брус крепить к лагам саморезами, но можно и гвоздями.

Совет! Можно крепить доску не на черепной брусок, а в паз (четверть). Его нужно вырезать стамесками или электроинструментом. Это займет больше времени.

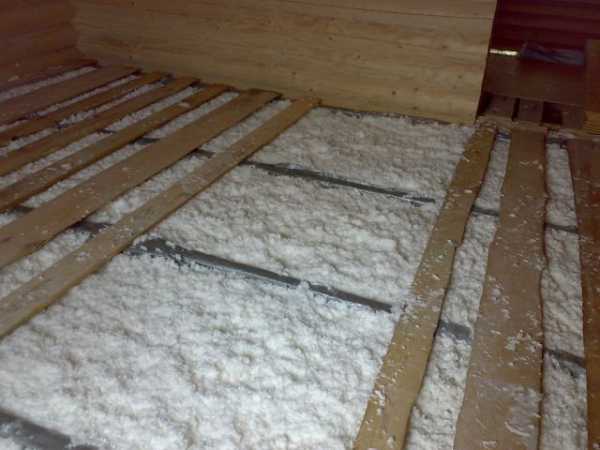

Черновой пол цоколя утепляют насыпными материалами, в том числе песком. Нередко используют пропитанные антисептиком опилки или минеральную вату от 10 см в толщину. Для защиты древесных конструкций снизу устилают гидроизоляционный слой. Наиболее практичный вариант – битумные рулонные материалы. Для помещений, контактирующих с влагой, гидроизоляцию монтируют еще и сверху.

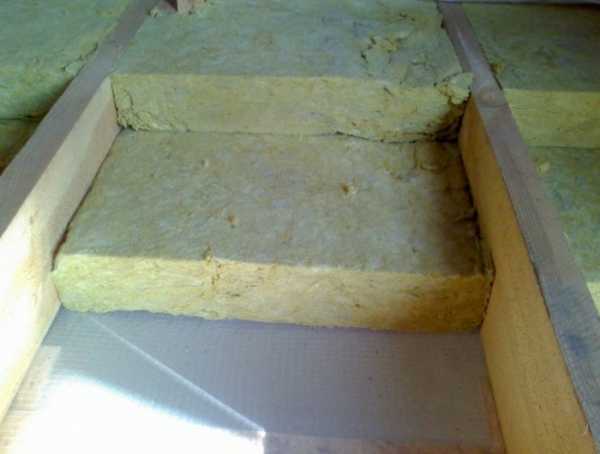

Утепление и звукоизоляция

Теплоизоляционный слой очень важен в конструкции перекрытия: он выполняет функцию звукоизоляции. Поэтому для его обустройства применяют современные синтетические и минеральные утеплители. Они не подвержены воздействию бактерий и грибков, поэтому имеют больший срок службы.

Большой популярностью пользуется минвата. Однако для бань и саун некоторые рулонные материалы противопоказаны. В таких помещениях не рекомендуется использовать шлаковату, так как она содержит взвеси металлов. Эти частицы от влаги ржавеют, и вата проседает, теряя свои свойства.

Чаще всего в помещениях с нормальной влажностью для гидроизоляции используют рубероид. Битумные материалы имеют низкую стоимость и отличные эксплуатационные характеристики. Поверх рубероида стелют плотный полиэтилен.

Обратите внимание! Рекомендуется укладывать рубероид в два слоя, так, чтобы верхние листы перекрывали места стыков нижних.

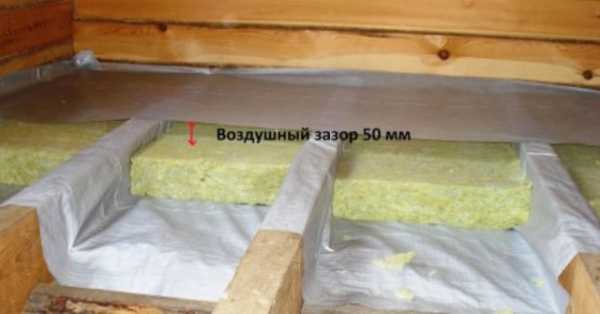

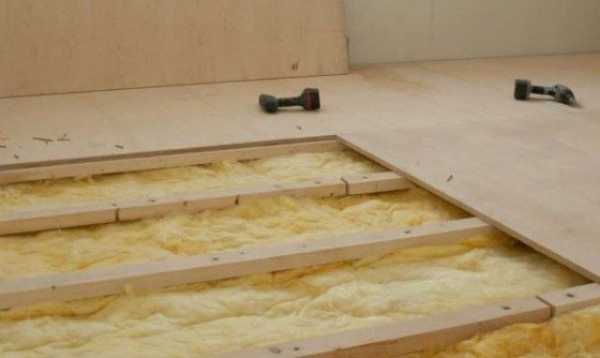

Поверх пленки монтируют теплоизоляционный материал. Очень важно, чтобы между пластами ваты или пенопласта не было щелей, иначе в помещении будет низкая тепло- и звукоизоляция. Если используются плитные утеплители на основе пенопласта – щели заделывают монтажной пеной.

Монтируя пол второго и первого этажа по деревянным балкам, вы сможете значительно сэкономить. Подобные конструкции обойдется в разы дешевле бетонной, к тому же вы сможете справиться с монтажом самостоятельно.

Во время работ следует соблюдать определенные правила. К примеру, необходимо использовать балки определенного сечения, а шаг выверять с учетом площади перекрытия.

bouw.ru

Межэтажные перекрытия по деревянным балкам — экологичность совмещённая с экономией

Выбираем природные и экологичные материалы. При строительстве “лёгких” домов этажи в большинстве случаев перекрывают с помощью деревянных материалов. Это облегчает общий вес строения, максимально снижает нагрузки на стены и фундамент, и удешевляет стоимость работ и материалов. Простейшие подобные конструкции представляет собой устанавливаемые на стенах деревянные балки, на которые настилается черновой пол. Такое решение прослужат достаточно долго, но для большей надёжности и увеличения срока их эксплуатации нужно в обязательном порядке выдерживать заданные в СНИПах размеры. Существуют и более усложнённые вариант конструкций, которые могут не только нести больший вес, но и могут иметь хорошую шумоизоляцию.

Делая межэтажные перекрытия по деревянным балкам нужно обратить внимание не только на материалы, но и на более совершенные конструкции, которые не допустят со временем прогиба потолки из-за деформации несущих лаг. Через 5-7 лет, любой деревянный настил даже под собственным весом начнёт прогибаться к земле, и такая деформация сразу же станет заметна на потолке комнаты, расположенной этажом ниже. Это случается из-за того, что пол и потолок соединены между собой балками. Кстати, если вы не станете обшивать нижнюю часть перекрытия, то получите достаточно популярный в последнее время вид декора, называемый деревянным потолком с балками, используемый дизайнерами в интерьерах «Кантри». Его реализация, если не во всём доме, то хотя бы в одной комнате, даст ощущение природного тепла и наполнит ваше жилище неповторимым ароматом древесины.

Делаем надёжные межэтажные перекрытия по деревянным балкам

Рассчитать величину балок пола можно используя таблицы СНиП 2.01.07-85. Для примера, определим величины проёма равной 4 м. В этом случае для пола лучше использовать балки высотой не менее 250мм и толщиной 50мм. В этом случае их можно укладывать через 70см друг от друга. Такой пол выдержит нагрузку до 300кг на кв м. Для того чтобы разрушить такое перекрытие понадобится приложить усилие не менее одной тонны. В качестве балок для потолка достаточно будет использовать доски размером 150мм х 40мм и укладывать их на таком же расстоянии.

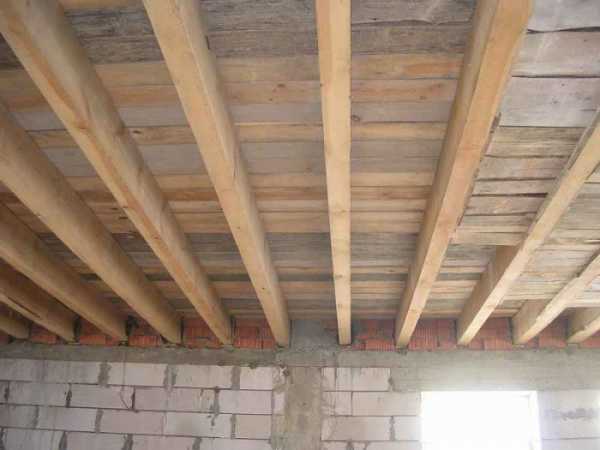

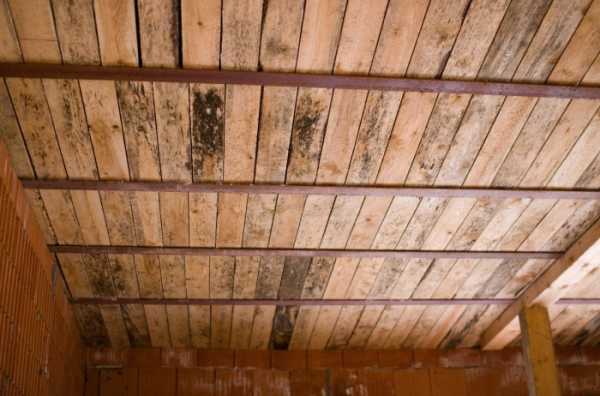

: потолок с балками

: потолок с деревянными балками

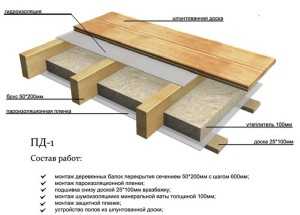

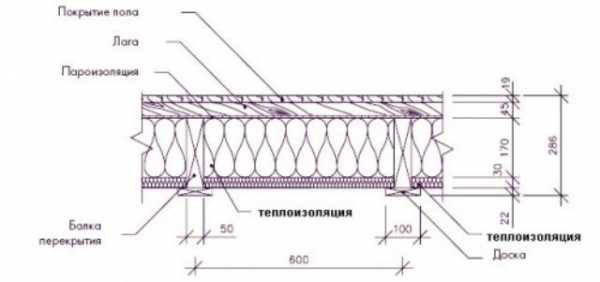

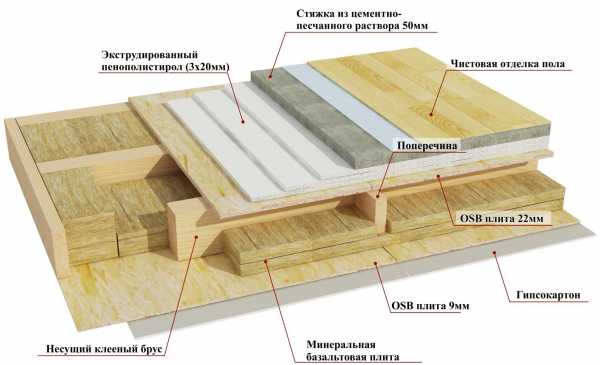

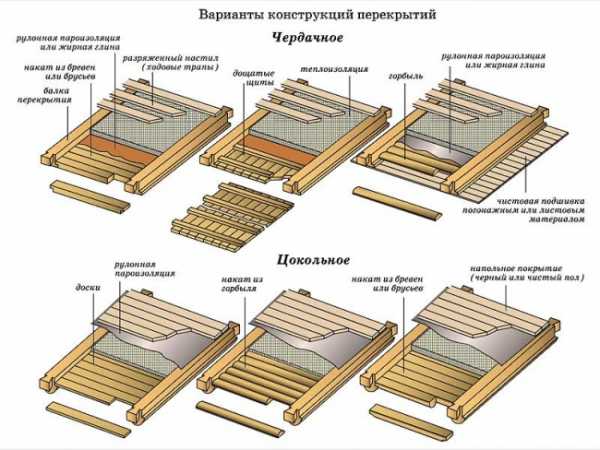

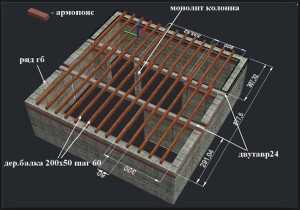

: схема деревянных перекрытий

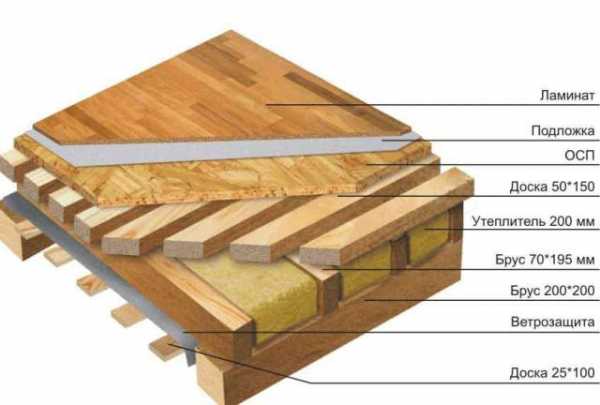

: виды деревянных перекрытий

Чтобы межэтажные перекрытия по деревянным балкам были максимально надёжными, многие строители делают несвязанными между собой лаги пола и потолка. В этом случае сначала на стены укладывается брус, который будет основой для пола, а через15-20 сантиметров от него параллельно укладываются лаги потолка. При этом первые выше на 3 и более см, а вторые настолько же ниже. При таком решении пол и потолок конструкционно не связанны между собой, а значит, деформация одного не повлияет на целостность другого.

Сверху на балки настилается половая обрезная доска толщиной не более 20 мм или плиты ОСП. Для улучшения звукоизоляционных характеристик под черновым полом можно проложить, к примеру, ПЛЕНЭКС, а между лагами всё пространство забивается стекловолокном или минеральной ватой. Снизу полок такого перекрытия обшивается фанерой, плитами ОСП или гипсокартоном.

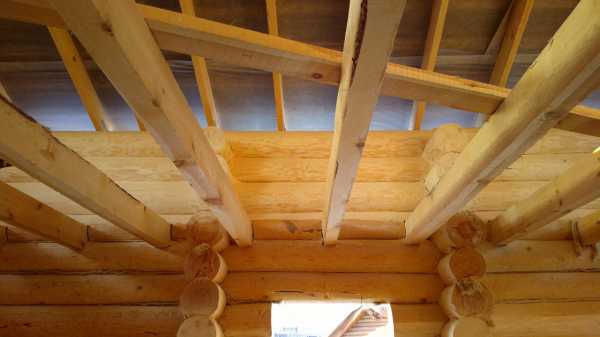

Как сделать деревянный потолок с балками

Если вы хотите сделать свою комнату в деревенском стиле, то потолок можно не обшивать. Но поскольку в этом случае будут значительно снижены звукоизоляционные свойства, то это лучше делать между комнатой и чердаком. Вы получите прекрасный деревянный потолок с балками, если обработаете все деревянные элементы наждачной бумагой и покроете их лаком. Для того чтобы придать конструкции состаренный вид и выделить древесную структуру, перед лакированием доски можно обработать металлической щёткой.

Потолок состоящий из деревянных балок и досок придаёт помещению основательности и неповторимую уникальность. Совместив такой декор с современными материалами, используемыми для отделки стен и полов, можно поучить интерьеры, которые по красоте будут соперничать с лучшими образцами дизайнерских находок. А главное то, что в вашем доме будут использованы только природные материалы, экологичность которых всё чаще становится максимально актуальной и необходимой для здоровья ваших домочадцев.

papamaster.su

Межэтажное перекрытие по деревянным балкам

Как межэтажное перекрытие по деревянным балкам? Такой вопрос возникает у многих людей, решивших построить дом своими руками. От качественного перекрытия помещения, напрямую зависит безопасность проживания в вашем доме, по этой причине отнестись к его монтажу следует максимально ответственно, а материал, представленный ниже, окажет вам в этом помощь.

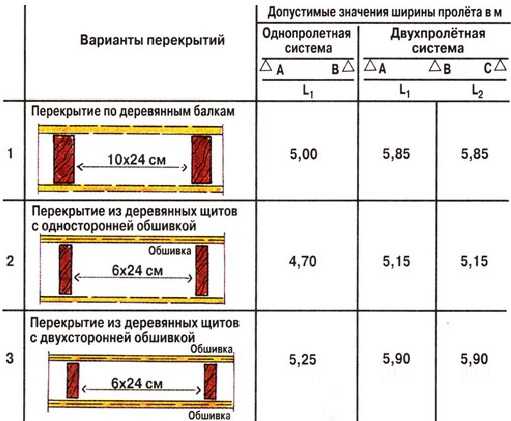

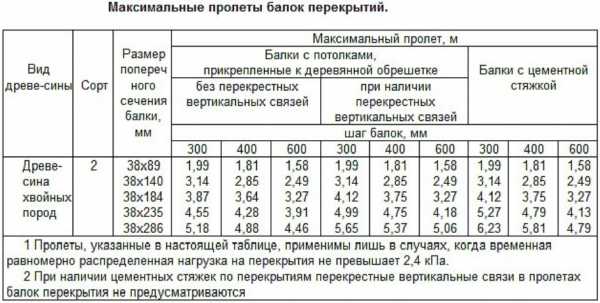

Таблица расчета нагрузок балок

При использовании для перекрытия досок, следует позаботиться о том, чтобы они не скручивались, когда на них будут действовать различные нагрузки.

Чтобы это обеспечить, следует устанавливать их на расстоянии не более чем 60 см одна от одной, а так-же, выполнить их обшивку при помощи жесткого листового или плитного материала, толщина которого будет больше 1,2 см.

Тут можно пользоваться фанерой, плитами ДСП, ЦСП либо же ОСП. Роль обшивки — силовой каркас, а следовательно, увеличение несущей способности деревянных перекрытий. Одновременно, не стоит забывать о том, что расположение короткой стороны плит должно быть перпендикулярным в сравнении с установленными балками перекрытий, а расположение соединений параллельных балкам должны быть вразбежку.

Для обеспечения удобного крепежа обшивочного материала к балкам предварительно набивается:

С нижней стороны — обрешетка;
С верхней — лаги.

Под обрешетку выбирают деревянные доски, имеющие сечение не менее 2 на 9 см, они закрепляются под углом 90 градусов к балкам, а расстояние между ними должно быть около 60 см . При уже готовой обрешетке, как подшивкой можно пользоваться гипсокартонными листами, толщина которых приблизительного равняется 1,2 см . расположение всех краев в плитах или листах, должно быть поверх опорных элементов в обрешетке или каркасе.

При монтаже пользуются саморезами, которые имеют длину на 4 см больше чем толщина гипсокартона, или другого плитного материала, используемого вами. Шаг крепления должен быть равным 20 см. Сверху, на установленные лаги обшивка может и не укладываться.

Как вариант, вместо лаг, можно установить доски с уже готовыми вертикальными распорками, сечение которых 10 на 4 см . Пи помощи них происходит усиление жесткости перекрытий, если высота досок, которые вы используете.

Монтаж распорок осуществляется в пролетах между балками, а расстояние между распорками не должно превышать 210 см по отношению к опорам балок и ближайшим вертикальным связям. При крепеже пользуются гвоздями или металлическими кронштейнами. В случае использования бруса в качестве балок, укрепление конструкции перекрытий не является обязательным.

Ну, вот и все, основные положения монтажа чердачных перекрытий изложены. Однако помните, услуги специалистов – это гарантия качества, так что ели вы хотите осуществить данные работы максимально быстро и качественно, лучше воспользоваться услугами профессионалов.

Расчет балок межэтажного перекрытия (видео)

postroyka-dom.com

Устройство межэтажного перекрытия по деревянным балкам

Главная / Монтаж, ремонт, уход / Устройство по деревянным балкам межэтажного перекрытия

При строительстве собственного дома многие предпочитают использовать вместо тяжелых железобетонных перекрытий более легкие деревянные конструкции. Это снижает затраты на возведение постройки и плюс ко всему, межэтажное перекрытие по деревянным балкам можно обустроить без использования дорогостоящей тяжелой техники.

Основные элементы

Из общего названия конструкции сразу становится ясно, что наиболее важной частью конструкции тут является деревянная балка. Она выполняет роль силового элемента и представляет собой обычный деревянный брус. Его габариты составляют: толщина – от 75 до 200 миллиметров, а высота – от 100 до 300 миллиметров. Иногда, вместо цельного бруса используются несколько стоящих на ребре досок, скрепленных между собой.

Устанавливаются несущие детали на расстоянии в 60-100 сантиметров друг от друга. Частота установки и сечение деталей выбирается индивидуально под каждый конкретный дом или постройку. Эти параметры напрямую зависят от предполагаемых нагрузок и длины пролета без опор. Чтобы узнать, какое сечение и длина необходимы в вашем случае, нужно изучить таблицу с расчетными данными.

Как рассчитать

Чтобы создать крепкую конструкцию, необходимо заранее знать предполагаемые нагрузки, которые будут воздействовать на нее. Математически, это значение представляет собой сумму временных и постоянно воздействующих на собираемую часть постройки нагрузок. Определить их точно нет возможности, так как необходимо складывать и вес самой конструкции, и вес всех предметов обстановки, а также людей, которые находятся в строении. Поэтому, используется среднее расчетное значение нагрузки, равное 400 кг на квадратный метр площади.

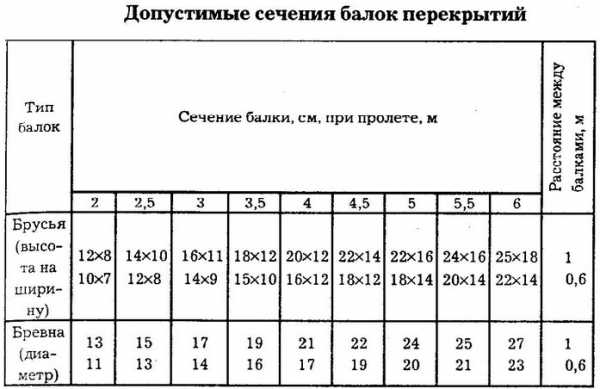

Исходя из этой нагрузки, составлена таблица, представленная ниже. В ней указаны размеры несущих элементов с учетом расстояния на котором они установлены и длины пролета.

Исходя из этих данных, можно подобрать себе необходимое сечение деталей. Например, для длины пролета в 4 метра и шага установки в 60 сантиметров, потребуется деталь, сечением 100Х200 миллиметров.

Важно: необходимо учесть, что длина самой балки будет немного больше длины пролета. Это связано с тем, что эта деталь должна заходить обоими сторонами на стену или внутрь стены минимум на 15 сантиметров для создания надежного соединения.

Разобравшись с сечением несущих частей, необходимо изучить, как собирается вся конструкция и из чего состоит так называемый «пирог» межэтажного перекрытия по деревянным балкам. Крепить балки к стенам можно при помощи установки их в специальные проемы или укладывая в вырубленные в верхнем венце выемки – зависит от типа стен.

Внутреннее устройство

Когда все несущие детали будут закреплены на своих местах, можно переходить непосредственно к сборке самого перекрытия. В отличие от конструктивных элементов первого этажа и чердачных, здесь не будет толстого слоя утеплителя, так как между этажами обычно нет разницы в температурном режиме. Однако, место утепляющего материала здесь займет звукоизоляция.

В нижней части установленных балок прикрепляются черепные бруски. Их основная функция – служить опорным элементом для слоя «черновых» досок и как основа для крепления подшивного потолка снизу. Изготавливаются они из брусков, сечением 50Х50 миллиметров. Крепят их при помощи саморезов. К черепным брускам крепятся доски чернового пола. Его собирают из досок низкого качества, зачастую не струганых, укладывая отпиленные по размеру детали на черепные бруски сверху, перпендикулярно несущим балкам.

Далее производится укладка гидро и пароизоляции, проклеивая стыки пленки скотчем. Когда вся площадь перекрытия будет накрыта слоем пароизоляции, поверх него укладывается утеплитель или звукоизоляционный материал. Универсальным решением станет минеральная вата, которая одинаково хороша как в качестве утепляющего, так и в качестве звукоизолирующего материала.

Далее следует укладка чистового пола. На балки укладываются лаги поперек направления крепления балок. Для этих деталей используются доски или бруски, толщиной не меньше 40 миллиметров. К несущим конструкциям они крепятся саморезами через металлические уголки.

После этого, при необходимости укладывается еще один слой звуко или теплоизоляции, а также пленку, предотвращающую протекание жидкости внутрь конструкции в случае разлива. Последними укладываются фанера, гипсовые полы или просто строганые доски чистового пола и на этом, устройство межэтажного перекрытия по деревянным балкам можно считать законченным.

Конечно, здесь представлено лишь общее схематичное описание процесса обустройства конструкции. В реальности, процесс не настолько прост и потребует немало времени и труда. Однако, если заранее тщательно изучить технологию сборки, работать станет значительно проще и ошибок будет меньше.

wikipotolok.com

Межэтажное перекрытие из дерева — как оно делается?

Главная / Комплектующие и аксессуары / Конструкции / Как создается межэтажное перекрытие из дерева?

При постройке загородного дома или дачи, возникает необходимость в возведении межэтажных перекрытий. Они могут быть выполнены из разных материалов, в основном – в зависимости от того, из чего возводится сам дом. Однако, чаще всего, сооружают межэтажное перекрытие из дерева, так как этот материал более доступен и с ним гораздо проще работать.

Основные требования к этому элементу постройки

Наиболее значимой характеристикой межэтажного перекрытия, является его прочность. Чтобы эта часть конструкции дома, служила долго и не доставляла хлопот хозяину, производятся специальные расчеты, согласно которым и возводится этот конструктивный элемент дома.

По прочности, деревянные элементы, установленные через каждый метр, должны выдерживать нагрузку в 400 килограмм на один квадратный метр площади. Чтобы облегчить расчет и строительство, есть проверенные размеры балок, выдерживающие указанный вес:

При длине пролета, не превышающей 2,2 метра, такую максимальную нагрузку выдержат балки, сечением в 150Х75 миллиметров
Если пролёт составляет от 2,2 до 3,2 метра, сечение балки должно быть 175Х100 миллиметров
При пролете, длиной от 3,2 до 5 метров, балка должна иметь сечение 225Х150 миллиметров

Такие размерности несущих элементов, предназначены для устройства жилого второго этажа дома. Для чердачных помещений, и других этажей, использовать которые, как жилое пространство не предполагается, нагрузка на площадь может быть уменьшена вдвое. Соответственно, и балки можно брать меньшего сечения. В любом случае, оптимальным соотношением высоты балки к ее ширине, будет 1,5 Х 1.

Можно использовать еще одно соотношение – 1 к 24. Это пропорция, которую можно использовать, зная длину необходимого пролета. Длина, должна быть в 24 раза больше, чем высота несущего деревянного элемента конструкции. При длине в 600 сантиметров, высота доски, которая будет использоваться в качестве несущей, должна составлять 600/24 – 25 сантиметров.

Если перекрытия изготавливаются из дерева, расчет балок, составляющих его основу, производят не только по прочности всей конструкции, но, и по ее характеристикам жесткости и теплоизоляции. Звуковая проницаемость тоже важна, иначе, все, что происходит на одном из этажей дома, будет слышно и на другом.

В качестве теплоизолятора, обычно, используют наиболее доступную по цене, минеральную вату. Она же, будет служить и звукоизолирующим материалом. Иногда, чтобы снизить динамические колебания, полости засыпают песком, тем самым, утяжеляя конструкцию. Это создает дополнительную нагрузку, которую следует учесть при проектировании этой части постройки.

Для улучшения акустических характеристик, нередко используют специальные шумопоглощающие мембраны и наполнители. Они тоже имеют свой вес. И его так же точно, необходимо учитывать при проектировании.

Как происходит монтаж

Для того, чтобы смонтировать перекрытие из дерева, еще на этапе строительства стен, необходимо подготовить некоторые технологические элементы.

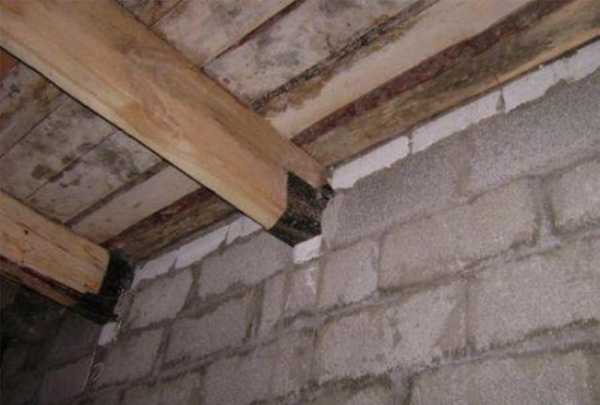

В несущих стенах дома, предусматриваются специальные гнезда, в которые будут устанавливаться торцы досок, на которые возлагается роль несущих частей в конструкции. Этот момент, необходимо заранее предусмотреть, иначе, сооружение перекрытия будет происходить намного сложнее, если вообще будет возможным.

Если не сделать это при строительстве стен, потом, придётся вырубать посадочные гнезда, уже в готовой стене. Это гораздо сложнее, и более трудоемко, нежели устройство таких гнезд еще при строительстве.

В посадочные гнезда, доска должна входить с небольшим зазором. Он составляет около двух сантиметров от стен. Зазор необходим, чтобы и установить деталь было проще, и чтобы после строительства, в зазоре мог немного циркулировать воздух, предотвращающий гниение дерева. Каждая из досок, дополнительно оборачивается рубероидом и промазывается битумной мастикой. Это тоже делается для того, чтобы исключить возможность гниения дерева.

Каждую третью, по счету доску, в нише закрепляют анкерами. Это обеспечивает надежность всей конструкции. Пространство, которое остается свободным в нише, после установки балок, заполняется утепляющим материалом, и бетонируется.

Когда все несущие элементы закреплены на своих местах, начинается укладка настила сверху, и подшив потолка снизу. Внутри, все полости заполняются теплоизолирующими и звукоизолирующими материалами.

Если постройка делается из кирпича, возможно два способа установки балок – глухая заделка, и открытая. Они отличаются тем, что при втором способе, часть несущей доски, будет видна с наружной стороны постройки. Для неё, предусматривается сквозная ниша. В этом случае, потребуется дополнительная обработка несущих элементов, защитными средствами от воздействия окружающей среды.

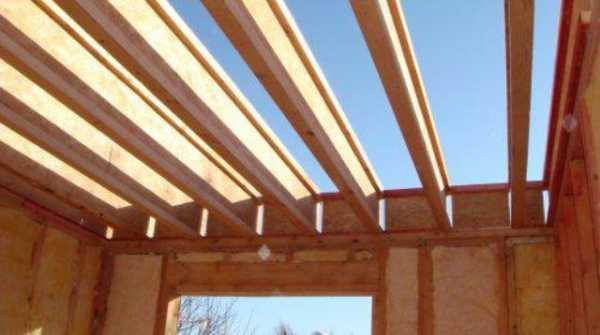

При каркасном строительстве, доски, из которых будет состоять основа пола и потолка, укладывают сверху на каркас. Конкретно – на верхнюю обвязку. Требования к сечениям досок, будут одинаковыми во всех случаях.

При установке несущих частей конструкции, очень важно, следит за уровнем их расположения, относительно горизонта. Все доски, должны находиться в одной плоскости. Контролировать их положение, необходимо постоянно. Чтобы потом, не получилось перекосов.

Так ка все балки перекрытия, о которых говорится в этом материале, изготовлены из дерева, их подгонка под нужные размеры осуществляется очень просто – отпиливанием. Выбрасывать отпиленные части сразу, не нужно. Они могут пригодиться как раз на этапе установки несущих элементов, как подкладки, чтобы расположить их на нужном уровне.

После установки всех несущих частей, можно приступать к монтажу наката на втором этаже, и подшивке потолка на первом. Обычно, верхняя часть этого «пирога», составляется из двух слоев – «чернового» пола и «чистового» пола. По чистовому полу, уже можно укладывать финишное покрытие.

Потолок, можно подшить самыми разными материалами, включая популярные ГКЛ или ДСП. По ним, уже делается финишная отделка.

Заключение

Конечно, в рамках небольшого материала, дать точную инструкцию, как собрать межэтажное перекрытие из дерева, не получится. Это – только примерный рассказ о том, как и в каком порядке, что будет делаться.

Точный порядок действий, и все нюансы в сооружении таких конструктивных элементов дома, необходимо изучать, в отношении конкретной постройки и материалов, из которых она изготовлена.

wikipotolok.com

Как самостоятельно сделать деревянное перекрытие по балкам?

При строительстве дома, многие предпочитают вместо железобетонных межэтажных перекрытий, устраивать перекрытия по деревянным балкам или лагам.

Это вполне оправдано. Ведь деревянные перекрытия по лагам гораздо легче железобетонных, а при малой несущей способности грунта появляется возможность строить менее массивные фундаменты.

Немаловажным является и стоимость деревянного межэтажного перекрытия. Она в несколько раз дешевле железобетонного. Цена дерева значительно ниже, при этом нет необходимости в использовании подъёмных кранов, а балки перекрытия можно уложить самостоятельно.

Многие задаются вопросом «Как произвести расчет балок перекрытия?», «Какое сечение должно быть у балки?», «Через какое расстояние их устанавливать?»

В данной статье, мы попытаемся ответить на данные вопросы, а так же расскажем о том, как устроено деревянное перекрытие по балкам, как правильно они должны быть закреплены в стене и приведем таблицу, по которой вы с лёгкостью произведете расчет балок перекрытия.

Начнем с основного несущего элемента – балок перекрытия. Как правило, балка представляет из себя деревянный брус, высотой от 100 мм до 300 мм и толщиной 75-200 мм. Укладывается она с шагом от 60 до 100 см. Сечение бруса подбирается в каждом отдельном случае индивидуально и зависит от длины пролета и возможных нагрузок. Чуть ниже будет представлена таблица, для расчета деревянных балок перекрытия.

Кроме бруса, для деревянных балок перекрытия можно использовать сколоченные между собой доски, поставленные на ребро. Самым экономичным вариантом, будет использование в качестве балок бревен, обтесанных с трех сторон.

Расчет балок перекрытия

Для того, чтобы сделать расчет межэтажного или чердачного перекрытия, нужно определить нагрузки, которые воздействуют на балки. Определить их бывает достаточно проблематично, поэтому берут усредненные данные. Общая нагрузка будет состоять из веса самого перекрытия и временных нагрузок т.е. нагрузок от людей, мебели, различной техники и т.д.

В среднем, общую суммарную нагрузку по деревянным перекрытиям принимают равным 400 кг/м².

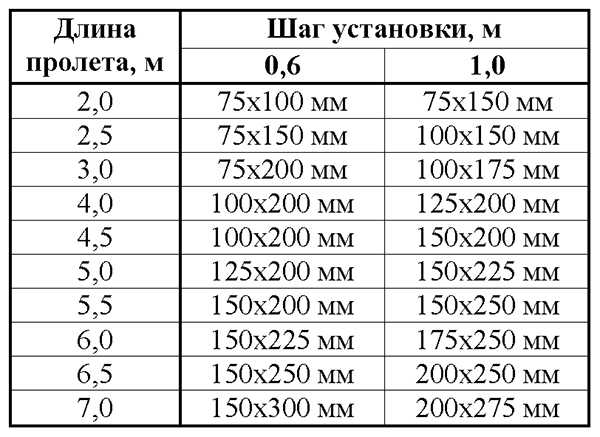

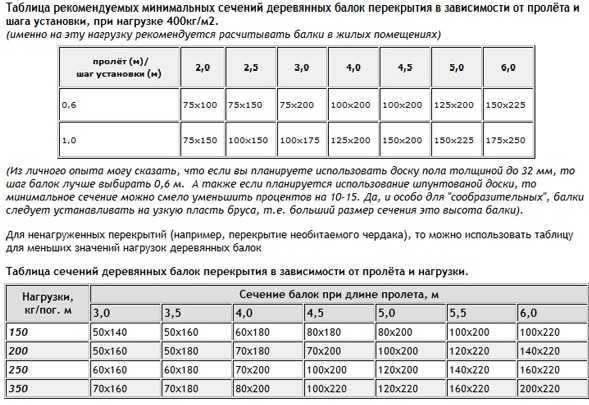

Ниже, приведена таблица, по которой можно определить необходимое сечение балок перекрытия в зависимости от длины пролета и шага установки.

Например, при длине пролета 5,5 м и шаге установки 0,6 м, необходим брус толщиной 150 мм и высотой 200 мм. При этом нужно учитывать, что длина бруса будет больше т.к. он должен заходить в стену на 15 см. Таким образом длина будет 5,5м + 0,15м + 0,15м = 5,8 м

Крепление балок перекрытия к стене

В статье «Межэтажные перекрытия» мы рассказывали о том, каким образом железобетонные и деревянные перекрытия должны монтироваться в стену из газобетонных блоков.

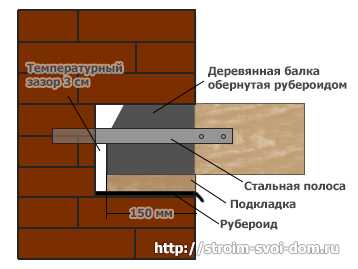

В данной части рассмотрим, узел опирания деревянного бруса на кирпичные стены.

Как мы уже писали выше, длина опирания бруса на стены должна составлять минимум 15 см.

Прежде чем положить балку, ее необходимо подрезать с торца под углом 60⁰, обработать весь брус антисептиком и обернуть концы в два слоя рубероид для предотвращения загнивания.

После чего, на стену стелиться рубероид, на который укладывается доска-подкладка. Она служит для распределения точечных нагрузок от балок на всю поверхность стены.

На подкладку кладут балку перекрытия, приколачивают к ней анкер из стальной полосы, который в последствии заделывается в кирпичную кладку.

При установке деревянных балок нужно оставить температурный зазор не менее 3 см для компенсации линейного расширения древесины.

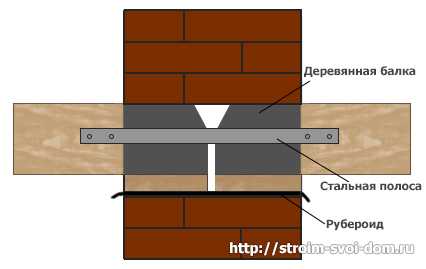

Если балки опираются на внутреннюю несущую стену, то конструкция аналогична предыдущей, с той лишь разницей, что балки перекрытия соединяются друг с другом при помощи металлической ленты. Более наглядно всю схему можно увидеть на рисунке.

Укладывать деревянные балки начинают с самых крайних. Сначала их выравнивают по уровню, а за тем по ним кладут остальные. Для выравнивания остальных балок по высоте, под их концы подкладывают обрезки досок.

Устройство пола по деревянным балкам

После укладки балок, можно приступить к настилу перекрытия. Существуют различные конструкции межэтажных перекрытий. Все они строятся по одному принципу.

Приведем только общее устройство для чердачного и перекрытия первого этажа. Перекрытия между первым и вторым этажами утеплять нет необходимости, потому что температура на этих этажах примерно одинакова.

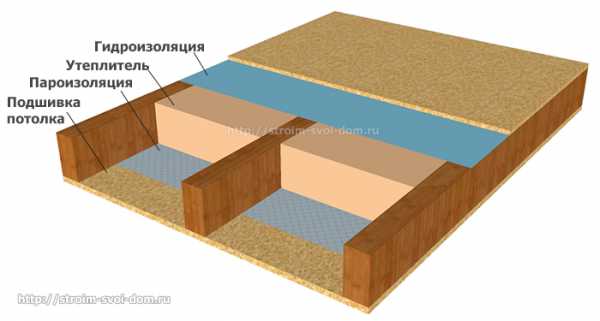

Чердачное перекрытие делается по следующей схеме: на балки перекрытия снизу подшиваются пароизоляция, после которой набиваются доски, вагонка, плиты ОСБ или другое покрытие. Далее укладывается утеплитель нужной толщины.

В статье «Утепление крыши» мы рассматривали, как самостоятельно подсчитать необходимую толщину утеплителя для крыши. Для чердачного перекрытия расчет проводится таким же образом.

Далее на балки расстилается гидроизоляционная пленка. При желании, поверх нее можно настелить деревянное покрытие.

Утепление на первом этаже немного отличается. В данном случае пароизоляционная пленка располагается сверху, а гидроизоляция снизу. Более подробно об устройстве деревянного пола на лагах читайте в статье «Устройство деревянного пола»

В окончании статьи, предлагаем вам посмотреть видео из которого вы узнаете как простым способом сделать звукоизоляцию межэтажного перекрытия по деревянным балкам.

stroim-svoi-dom.ru

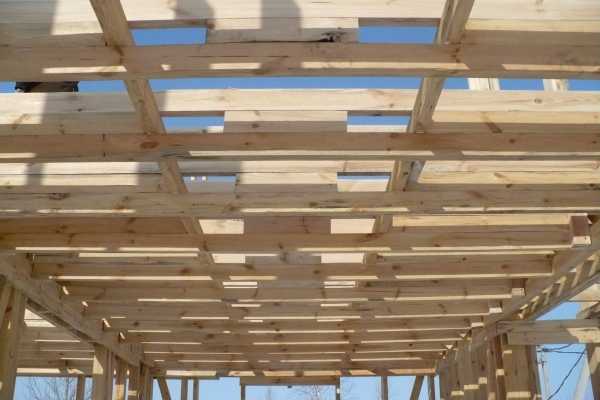

Деревянные балки между первым и вторым этажами

Основным элементом чердачных и межэтажных перекрытий во многих частных домах является деревянная балка

Одним из элементов, который выдерживает всю нагрузку перекрытия, является балка. От того, насколько правильно выполнен ее монтаж и произведен расчет несущей возможности, будет зависеть целостность и долговечность перекрытия между этажами.

Балки из дерева. Преимущества и недостатки

Изготовленная из дерева балка, остается популярной при оборудовании перекрытия между этажами. Но они так же, как всякий строительный материал, наделены своими положительными и отрицательными качествами.

К положительным характеристикам деревянных балок можно отнести следующее:

Выполненные из дерева балки перекрытия просты при использовании. Легко и быстро устанавливаются.
Они имеют сравнительно небольшой вес, что влечет за собой снижение общей нагрузки на основание здания.
Имеют меньшую стоимость по сравнению с другими материалами.
Материал для изготовления находится в достаточном количестве.
Могут, при необходимости, быть быстро заменены.
Хорошо подходят для строительства небольших частных и коттеджей, которые имеют небольшие пролеты.
Дерево является экологически чистым материалом.

Деревянные балки перекрытий дома часто являются наиболее экономичным вариантом

К недостаткам этого строительного изделия можно отнести следующее:

Требуют обработки специальными жидкостями, которые имеют противопожарные характеристики и не допускают гниение материала.
Имеют ограниченную нагрузку.
Отсутствие возможности их монтажа в помещениях с большими пролетами.

Требования к перекрытиям из деревянных балок

При установке балок из дерева необходимо обязательно выполнить ряд требований. Нарушение или невыполнение этих требований может привести к негативным последствиям. Требования определяют, что:

запрещается использовать для изготовления балок лиственные породы деревьев. Изготовление должно проводиться только из хвойных пород. Такая древесина имеет значительный запас прочности;
древесина, из которой предстоит изготовление балок, должна иметь влажность не больше 14 процентов. В случае превышения указанной величины, балочный пролет может иметь значительный прогиб;
древесина должна быть очищена от коры, обработана огнестойкой жидкостью, раствором против вредителей и грибковых заболеваний. Запрещено использовать древесный материал, который имеет заболевания или дефекты;
перед изготовлением балок необходимо предусмотреть строительный подъем. В процессе эксплуатации он выровняется, пол и потолок останутся ровными;
выравнивание балок необходимо проводить путем установки под их концы пропитанных в смоле обрезков пиломатериалов. Подрубывать окончания конструкций не рекомендуется;
кроме прямоугольных балок с рассчитанным сечением, можно применять цельное бревно. Оно должно быть обтесано и иметь определенный диаметр. Это намного дешевле, чем использование пиломатериалов. Но, такие бревна перед монтажом должны храниться в сухом месте не меньше года.

Расчет балок, выполненных из дерева

Планируя монтировать деревянное перекрытие, нужно рассчитать необходимое число балок и их габариты.

Для этого надо:

знать расстояние между стенами, на которые они будут монтироваться;
вычислить предполагаемую нагрузку на балки после того, как они будут установлены;
зная указанные величины, рассчитать величину сечения и шаг их установки.

Монтаж деревянных балок перекрытия

Определение величины балок

Величина балки складывается из суммарных величин. Эти величины включают:

расстояние между стенами;
длину балки, которая будет встроена в глубину стены.

Величина пролета определяется при помощи измерительных принадлежностей, например, рулетки. В зависимости от материала, из которого изготовлена стена (дерево, бетон, кирпич и т.д.), будет зависеть глубина укладки балок.

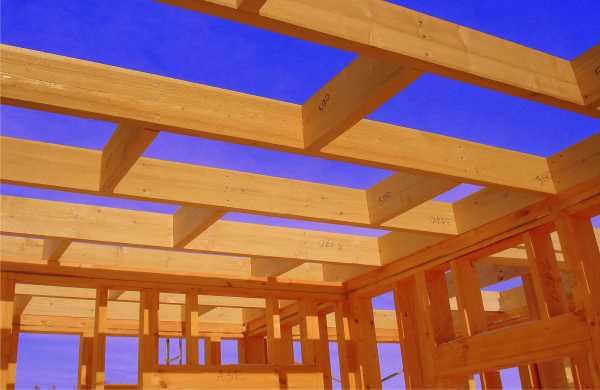

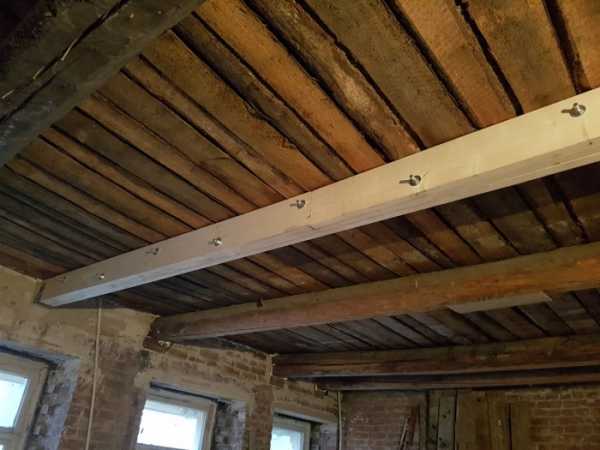

Деревянные балки являются конструкционными элементами с несущими функциями

Если здание кирпичное, то запас под деревянные балки должен быть более 10 см. Если здание построено из дерева, то под балочный пролет для второго этажа делают специфические пазы, которые имеют глубину 6-10 см. В случае, когда деревянным конструкциям предназначено стать основой для стропильной системы, они должны быть длиннее, чем пролет здания, на 5-7 см.

Важно!
Перекрытие деревянными балками должно находиться в пределах от 2,5 до 4 м. Максимальная длина пролета не должна превышать шести метров. Если перекрытие превышает эту величину, то устанавливаются конструкции из клееного бруса.

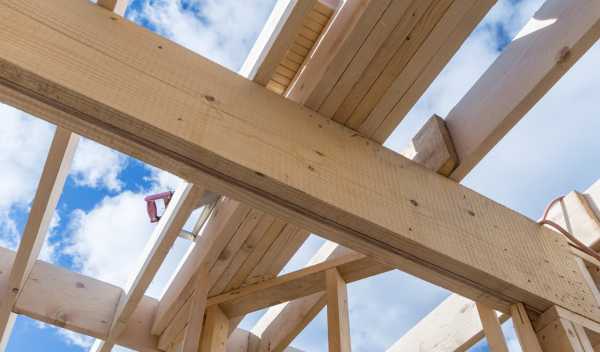

Установка балок перекрытия – важный и ответственный этап стройки

Расчет нагрузки на деревянную балку

Нагрузка, как и величина балок, состоит из суммы нескольких элементов. Это суммарная масса элементов пролета и деталей интерьера, которые будут расположены в комнате верхнего этажа. К элементам, которые входят в перекрытие между этажами, можно отнести деревянные балки, лаги, утеплитель, напольное и потолочное покрытие, паро- и гидроизоляцию. К элементам интерьера относится мебель, бытовая техника. Сюда же включается возможное количество жильцов, которые будут постоянно пользоваться этажом. Зачастую, расчет нагрузок проводится специальными учреждениями.

Для самостоятельного расчета несущей способности применяется схема:

Перекрытие чердачного помещения с подшивкой. Если в качестве утеплителя применяется минвата, то собственная нагрузка лежит в пределах 50 килограмм на квадратный метр. Стандарты СНиП обозначают нормативную нагрузку для перекрытия в пределах 70 килограмм на квадратный метр и запас прочности для него с коэффициентом 1,3. Общая нагрузка рассчитывается просто: 70 кг х 1,3+50 кг = 130 килограмм на метр квадратный.
Утеплителем служит не минвата, а материал с большим весом. Или при подшивке применялись толстые доски. В этом случае нормативная нагрузка увеличивается до 150 килограмм на квадратный метр. Соответственно, изменится общая нагрузка: 150 кг х 1,3+50 кг = 245 килограмм на квадратный метр.
Для мансарды нормативная нагрузка будет составлять 350 кг на квадратный метр.
Для балок, которые выполняют функцию перекрытия между первым этажом и вторым норматив составляет 400 кг на метр квадратный.

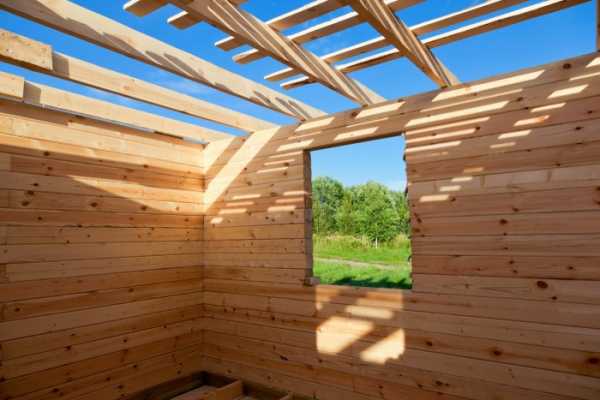

Конструкция деревянного перекрытия

Расчет величины сечения и шага монтажа балок

Определившись с величиной нагрузки, которая ляжет на балку и, посчитав ее длину, можно рассчитать шаг монтажа и величину сечения (или же диаметр). Эти величины связаны относительно друг друга и обозначаются по установленным стандартам:

Сечение балок находится в соотношении ширины и высоты, как 1 к 1,4. В зависимости от нагрузки, балка должна иметь ширину от 5 до 20 см и высоту от 10 до 30 см. Если для перекрытия применяется бревно, то диаметр сечения должен быть в пределах от 10 до 30 см. Кроме этого, существуют специальные таблицы, которые дают точные размеры сечения в зависимости от длины и предполагаемых нагрузок.
При расчете сечения необходимо учесть, что наибольший прогиб балок перекрытия между этажом и чердаком не должен быть более 1/200, а между нижним и вторым этажом не превышать 1/350.
Монтаж балок проводиться с шагом, который лежит в пределах от 30 до 120 см. В основном применяют шаг укладки перекрытия через каждые 60, 80, 100 см. Зачастую, шаг выбирают по величине утеплительного материала. Если здание каркасное, то шаг проводят с учетом расположения каркасов.

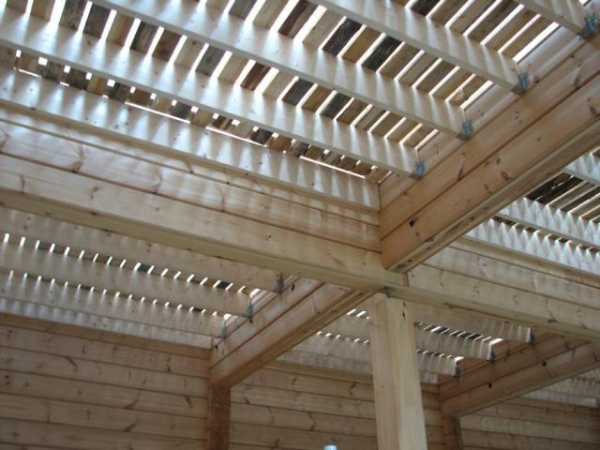

Для повышения жесткости перекрытия деревянные балки укрепляют распорками

Что такое лаги и преимущества их применения

Независимо от материала, из которого будет выполнено напольное покрытие, в межбалочное пространство необходимо установить лаги. Что это такое и для чего они нужны? Их можно назвать поперечными балками. Лаги устанавливаются перпендикулярно основным балочным перекрытиям. Служат для увеличения жесткости перекрытия между этажами и снижения нагрузки. К ним крепится потолочное и напольное покрытие.

Преимущества применения лаг очевидны:

простота и быстрота монтажа;
экономия строительных материалов;
готовая конструкция сразу эксплуатируется;
имеют отличные теплоизоляционные и звукопонижающие характеристики;
позволяют регулировать высоту напольного покрытия;
подходят для монтажа коммуникационных линий;
служат хорошим вентиляционным элементом;
распределяют нагрузку по всей поверхности среди балок;
относительно небольшая стоимость;
возможность быстрого и качественного ремонта или замены отдельных частей.

Лаги – это поперечные балки пола, по которым укладывается покрытие пола

Лаги своими руками

Производство лаг проводиться их брусьев дерева с прямоугольным сечением. Сечение лаг находится в соотношении ширины и высоты, как 2 к 3 или же 1 к 2. Иными словами, высота лага должна превышать его ширину в 1,5-2 раза. Для производства лаг зачастую применяют древесину дешевых хвойных пород. Например, сосна или елка. Брусок режется на необходимую длину и получается лаг.

Важно!
Древесина для лаг должна быть высушена, без дефектов, обработана специальным огнеупорным раствором, жидкостью от вредителей и грибковых заболеваний.

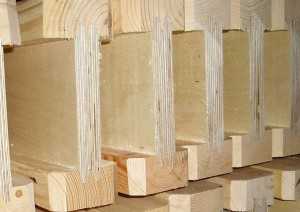

Материал для лаг

Укладываем лаги правильно

Монтаж лаг необходимо проводить в направлении, перпендикулярном направлению, в котором будет укладываться напольное покрытие. Важно правильно рассчитать шаг монтажа лаг. Если шаг выбран верно, то прочность напольного покрытия будет достаточно высокая. Но, при меньшем шаге выполнение работ и стоимость материала будет дороже. Если шаг укладки будет большой, то пол будет прогибаться и скрипеть. Чтобы выбрать правильный вариант, необходимо, прежде всего, учесть какой толщины будет напольное покрытие. Чем тоньше покрытие, тем ближе друг к другу должен проводиться монтаж лаг. Если толщина напольного покрытия (досок) около 2-2,5 см, то шаг монтажа лаг должен быть в пределах 30-40 см. С увеличением толщины покрытия до 5 см шаг можно увеличить до 1 м.

Совет!
Рекомендуется в жилых комнатах напольное покрытие монтировать вдоль направления падения естественного света. В коридорах такое покрытие лучше монтировать по линии перемещение от двери к двери.

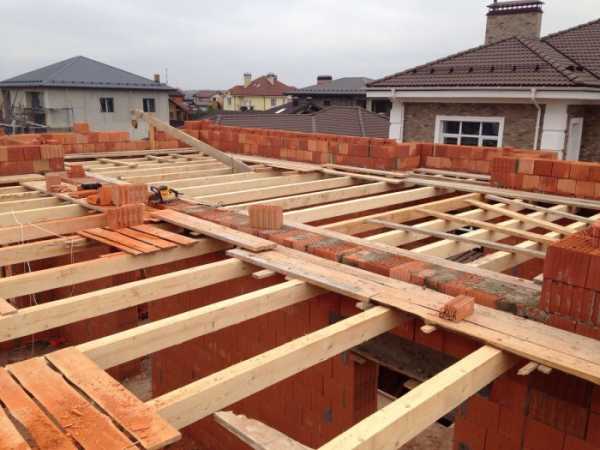

Укладывая лаги на деревянные перекрытия, лучше крепить их к боковым сторонам балок

Крепление лаг

Крепятся лаги непосредственно на балку, к ее боковой стороне. Это дает возможность провести их регулировку, не применяя дополнительных подкладок. Их уклон проверяется специальным уровнем. Добившись необходимого положения, лаги крепятся с балками гвоздями или шурупами.

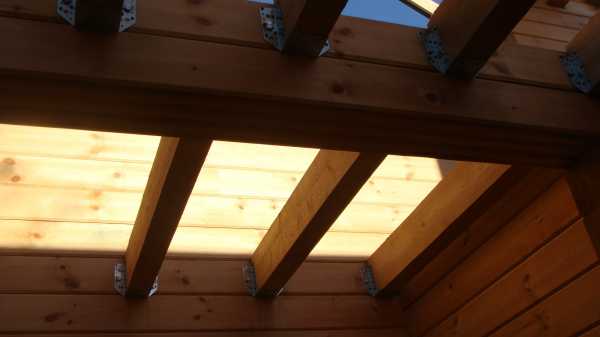

Кроме этого, крепление лаг и балок друг с другом может проводиться при помощи железных уголков. Одна часть уголка саморезами монтируется на балку, ко вторым частям уголков крепятся лаги. Помимо уголков, для монтажа лаг могут использоваться кронштейны в виде буквы П, которые есть в свободной продаже.

Укладка деревянного пола на лаги имеет массу преимуществ: простота процесса, легкость замены отдельных элементов

Вывод

При строительстве своего дома или коттеджа перекрытия из деревянных балок будут хорошей заменой перекрытиям из бетона. Работы по их установке можно выполнить самостоятельно, без привлечения специальной техники. Наличие лаг в межэтажном перекрытии увеличит жесткость перекрытия. Их наличие придаст надежность всей конструкции. Если все рассчитать и выполнить верно, то межэтажное перекрытие на деревянных балках будет служить долго.

Межэтажное перекрытие в доме из газобетона

Деревянные перекрытия в доме из бруса: как не надо делать

lestnitsygid.ru

РубрикаРазное
