Мини котел на пеллетах – Пеллетный котел Kostrzewa Mini Bio 10

Содержание

Пеллетный котел Kostrzewa Mini Bio 10

Пеллетный котел Kostrzewa Mini Bio 10 кВт

Пеллетный котел Kostrzewa Mini Bio 10 кВт является самым маленьким представителем среди твердотопливных котлов подобного класса. В качестве топлива котёл использует пеллеты диаметром от 6 до 8 мм, или в качестве альтернативы — зерновые, например, овёс в сочетании пеллеты/овес — 50/50. При этом дымовые газы и параметры горения остаются в соответствии со стандартами охраны окружающей среды в Европейском Союзе. Пеллетный котёл Mini Bio является идеальным устройством для установки там, где размеры помещений для котельной очень малы или их не существует вообще. С помощью этого котла можно отопить помещения, площадью от 50-200 м2. Цвета исполнения: зеленый/белый.

Преимущества котла Mini Bio

  • Максимальная автоматизация и управление — как и у всех котлов с модуляцией Fuzzy Logic 2-го поколения — обеспечивается дополнительная экономия топлива при тёплой погоде или полностью нагретом помещении. Экономия увеличивается в 3-4 раза в зависимости от спроса на энергию отдельных этажей здания или потребности в горячей воде. Устройство работает постоянно регулируя свою мощность — с большей или меньшей мощностью, тем самым уменьшая минимальный расход пеллет в час до 3-4 раз.
  • Простой алгоритм управления, который состоит из заполнения основного топливного бака-бункера и нажатия кнопки ПУСК. Сообщения о процессе работы котла выводятся на большой графический дисплей. За несколько минут котёл разжигается автоматически, автоматика регулирует параметры работы отопительной системы, стремится поддерживать постоянную температуру в помещении и температуру горячей воды в кране.
  • Лёгкость в эксплуатации. Единственное, что нужно делать — заполнять основной топливный бак каждые 3-14 дней, в зависимости от нагрузки устройства, и удалять пепел из горелки и котла.
  • Минимально возможный размер готовой котельной для организации отопления жилого дома.

Устройство котла

Устройство состоит из четырех частей. Весь котел в форме прямоугольного шкафа с размерами 650x650x1707 мм для котла 10 кВт.

Круглый стальной теплообменник с трубчатыми отверстиями. Теплообменник, несмотря на малые размеры, обеспечивает высокую эффективность котла. Он был разработан с использованием метода проектирования «3Т» (тайм — время, турбулизаторов, температура) из высококачественной стали котла P265GH 4-5 мм толщиной.

Горелка Platinum Bio новой версии, работает еще тише, расходует меньше электроэнергии, это устройство с маленькими внешними габаритами. Она позволяет использовать пеллеты диаметром от 6 до 8 мм и зерновые культуры, такие как, овёс в сочетании 50 на 50 процентов. Компоненты горелки сделаны из термостойкой стали — h35N20S2 , выдерживающей температуру до 1150 °C. В горелке используется автоматическая модуляции горения второго поколения Logic II (модуляция от 20% до 100%), а также энергоэффективные компоненты системы подачи. Горелка Kostrzewa Platinum Bio потребляет меньше электроэнергии и примерно на 20% меньше гранулированного топлива, чем многие другие пеллетные горелки.

Бункер для пеллет — топливный контейнер, который помещается над теплообменником котла. Это сделано для экономии места в комнате. Емкость бака составляет 230 литров.

Автоматика Platinum Bio Fuzzy Logic 2-го поколения, являющаяся движущей силой всей системы отопления здания, в том числе: буфера тепла, солнечной батареи и еще 16 дополнительных отопительных контуров. Она была разработана для людей, которые ценят простоту в использовании, легко читаемые меню, а также высокую степень структурного и технологического прогресса. Группа автоматики Pellets предоставляет возможности для проектирования системы отопления целого дома и управления ею. В неё могут входить дополнительные беспроводные (CTP-02R) и проводные (CTP-01, CTP-02) датчики температуры, а также GSM модуль.

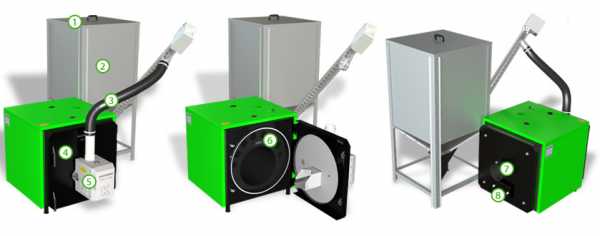

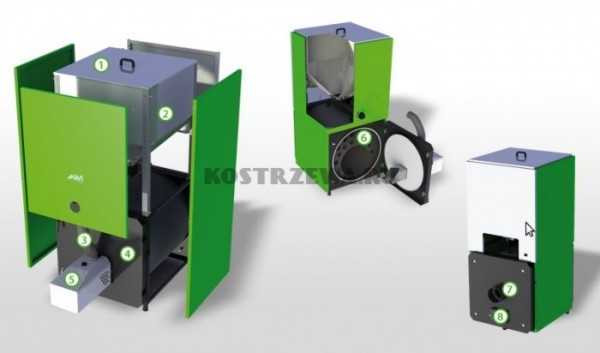

Устройства на схеме:

1. Крышка топливного бака;
2. Бункер — топливный бак;
3. Гибкая трубка для подачи топлива;
4. Дверца котла и конвективной части;
5. Горелка Platinum Bio — профессиональное автоматическое самоочищающееся устройство с модуляцией горения Fuzzy Logic 2-го поколения;
6. Круглый стальной теплообменник котла;
7. Дымоход;
8. Отверстие для очистки теплообменника.

Характеристики Kostrzewa Mini Bio 10

Параметр MB 10
Мощность, кВт 10
Диапазон мощности, кВт 3,3-10
Отапливаемая площадь поверхности (с высотой потолков до 2,5м), м2 50 — 200
Отапливаемый объем, м3
125 — 500
Метод управления Fuzzy Logic 2
Класс котла в соответствии с PN-EN 303-5 4
Вместимость теплоносителя, литр 48
Максимальное рабочее давление, бар 2
Максимальная рабочая температура, °C 85
Испытательное давление, бар 4
Тяга дымохода, мбар 0,15-0,25
Температура газа при номинальной / минимальной тепловой мощности, °C 140/90
Минимальная температура возврата теплоносителя в котле, °C 45
Примерный расход топлива (гранулы) при номинальной / минимальной тепловой мощности, кг/ч 2 / 1
Диаметр дымохода, мм 127
Диаметр подключения к системе отопления Поток / Возврат, дюйм 1
Напряжение питания, В 220
Максимальная потребляемая мощность (при авторозжиге), Вт 400
Емкость бункера, литр 220
Габаритные размеры котла, мм 650 x 650 x 1707
Габаритные размеры загрузочного люка, мм 555х555
Вес, кг 200

gazanet.ru

Пеллетные котлы KOSTRZEWA в России

14.03.2012

Новая модель в линейке твердотопливных котлов Kostrzewa — пеллетный котёл Mini Bio, является самым маленьким представителем на рынке котлов для сжигания пеллет, зерна и овса. Котёл позволяет использовать пеллеты диаметром от 6 до 8 мм, или в качестве альтернативы — зерновые, например, овёс (вариант следует рассматривать в сочетании пеллеты/овес — 50/50), параметры горения и дымовые газы остаются на таком уровне, что соответствуют стандартам охраны окружающей среды в Европейском Союзе. Пеллетный котёл Mini Bio является идеальным устройством для установки в жилых зданиях, где котельные комнаты малы или вообще не существуют. С помощью котла Mini Bio можно отапливать жилые дома площадью от 50-300 м2.

Топливо

Инструкция для котла Mini Bio

Mini Bio manual (new) (перевод сделан на заводе в Польше).

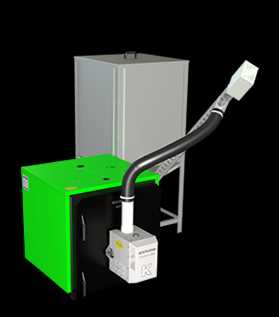

Kostrzewa Mini Bio

Краткое описание

Устройство состоит из четырех частей. Весь котел в форме прямоугольного шкафа с размерами 600x600x1600 мм для котла 10 кВт и 700x700x1650mm для котла 20 кВт.

Первая часть представляет собой круглый стальной теплообменник, с трубчатыми отверстиями. Теплообменник, несмотря на малые размеры, обеспечивает высокую эффективность котла. Он был разработан с использованиям метода проектирования «3Т» (тайм-время, турбулизаторов, температура) из высококачественной стали котла P265GH 4-5 мм толщиной.

Вторая часть — горелка Platinum Bio, которая позволяет использовать пеллеты диаметром от 6 до 8 мм и зерновые культуры, такие как, овёс в сочетании 50 на 50 процентов. Компоненты горелки сделаны из термостойкой стали — h35N20S2 , выдерживающей температуру до 1150 °C. В горелке используется автоматическая модуляции горения второго поколения Logic II (модуляция от 20% до 100%), а также энергоэффективные компоненты системы подачи. Горелка Kostrzewa Platinum Bio Logic II потребляет меньше электроэнергии и примерно на 20% меньше гранулированного топлива, чем многие другие пеллетные горелки.

Третья часть представляет собой топливный бак, который помещается над теплообменником котла. Это сделано для экономии места в комнате. Емкость бака составляет 230 литров.

Четвертая часть — автоматика, являющаяся движущей силой всей системы отопления здания. Она была разработана для людей, которые ценят простоту в использовании, легко читаемые меню, а также высокую степень структурного и технологического прогресса.

Преимущества:

Управляемость — как и у всех котлов с модуляцией fuzzy logic 2 поколения — обеспечивается дополнительная экономия топлива при тёплой погоде или полностью нагретом помещении. Экономия увеличивается в 3-4 раза в зависимости от спроса на энергию отдельных этажей здания или потребности в горячей воде. Устройство работает постоянно регулируя свою мощность — с большей или меньшей мощностью, тем самым уменьшая минимальный расход пеллет в час до 3-4 раз.

Главные преимущества котла Mini Bio — минимально возможный размер готовой котельной для организации отопления жилого дома и простой алгоритм управления, который состоит из заполнения основного топливного бака-бункера и нажатия кнопки ПУСК. Сообщения о процессе работы котла выводятся на большой графический дисплей. За несколько минут котёл разжигается автоматически, автоматика регулирует параметры работы отопительной системы, стремится поддерживать постоянную температуру в помещении и температуру горячей воды в кране.

Единственное, что нужно делать в процессе эксплуатации котла Mini Bio — заполнять основной топливный бак каждые 3 — 14 дней, в зависимости от нагрузки устройства, и удалять пепел из горелки и котла.

1. Крышка топливного бака
2. Топливный бак-бункер
3. Гибкая трубка для подачи топлива
4. Дверца котла и конвективной части
5. Горелка Platinum Bio — профессиональное автоматическое устройство контролирующее всю работу котла.

6. Круглый стальной теплообменник котла
7. Дымоход
8. Отверстие для очистки теплообменника

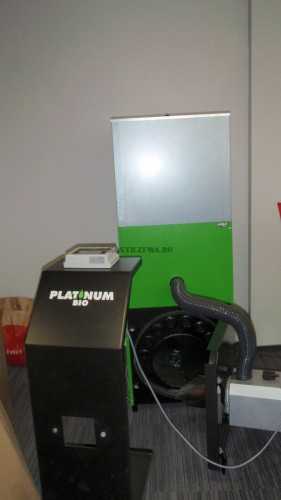

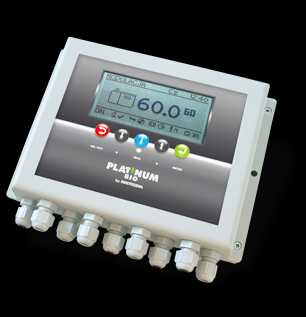

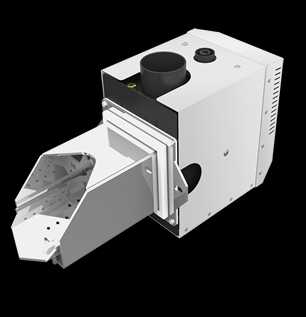

Автоматика горелки Platinum Bio

В стандартной комплектации котла

Автоматика Platinum Bio контролирует не только котел, но и системы центрального отопления и горячего водоснабжения. Мощность вентилятора плавно регулируется с применением Fuzzy Logic 2 поколения.

Технология модуляции горелки на основе Fuzzy Logic 2 поколения — сокращение количества сжигаемого топлива примерно на 20% и уменьшает потребление электроэнергии.

Управление:
• Подача топлива из бака
• Автоматический выброс золы
• Наполнение области горения
• Продув горелки вентилятором
• Котроль горения
• Управление насосом центрального отопления
• Управление насосом бойлера
• Управление Смесительным краном
• Авторозжиг
Более подробная информация о горелке Platinum Bio и её автоматики

Фотография котла Mini Bio Lux с выставки

Mini Bio Luxury

Видео:

Купить котёл Mini Bio и Mini Bio Luxury

01) Мощность (kW): 14
02) Отапливаемая площадь (m2): 50-100
03) Отапливаемая кубатура (m3): 125-500
04) КПД, (%): 92
05) Расход пеллет (номинальный / минимальный) (kg/h): 3/1
06) Температура дымовых газов (номинальная / минимальная) (°C): 140/90
07) Объем воды в котле (L): 48
08) Вес котла (kg): 200
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 135
11) Диаметр подключения к системе отопления (Dn): 1

01) Мощность (kW): 14
02) Отапливаемая площадь (m2): 50-100
03) Отапливаемая кубатура (m3): 125-500
04) КПД, (%): 92
08) Вес котла (kg): 200
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 135
06) Температура дымовых газов (номинальная / минимальная) (°C): 140/90
11) Диаметр подключения к системе отопления (Dn): 1
05) Расход пеллет (номинальный / минимальный) (kg/h): 3/1
07) Объем воды в котле (L): 48

01) Мощность (kW): 20
02) Отапливаемая площадь (m2): 100-200
03) Отапливаемая кубатура (m3): 250-750
04) КПД, (%): 92
05) Расход пеллет (номинальный / минимальный) (kg/h): 6/2
06) Температура дымовых газов (номинальная / минимальная) (°C): 160/90
07) Объем воды в котле (L): 90
08) Вес котла (kg): 270
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 160
11) Диаметр подключения к системе отопления (Dn): 1.25

01) Мощность (kW): 20
02) Отапливаемая площадь (m2): 100-200
03) Отапливаемая кубатура (m3): 250-750
04) КПД, (%): 92
08) Вес котла (kg): 270
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 160
06) Температура дымовых газов (номинальная / минимальная) (°C): 160/90
11) Диаметр подключения к системе отопления (Dn): 1.25
05) Расход пеллет (номинальный / минимальный) (kg/h): 6/2
07) Объем воды в котле (L): 90


01) Мощность (kW): 14
02) Отапливаемая площадь (m2): 50-100
03) Отапливаемая кубатура (m3): 125-500
04) КПД, (%): 92
05) Расход пеллет (номинальный / минимальный) (kg/h): 3/1
06) Температура дымовых газов (номинальная / минимальная) (°C): 140/90
07) Объем воды в котле (L): 48
08) Вес котла (kg): 270
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 135
11) Диаметр подключения к системе отопления (Dn): 1

01) Мощность (kW): 14
02) Отапливаемая площадь (m2): 50-100
03) Отапливаемая кубатура (m3): 125-500
04) КПД, (%): 92
08) Вес котла (kg): 270
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 135
06) Температура дымовых газов (номинальная / минимальная) (°C): 140/90
11) Диаметр подключения к системе отопления (Dn): 1
05) Расход пеллет (номинальный / минимальный) (kg/h): 3/1
07) Объем воды в котле (L): 48

01) Мощность (kW): 20
02) Отапливаемая площадь (m2): 100-200
03) Отапливаемая кубатура (m3): 250-750
04) КПД, (%): 92
05) Расход пеллет (номинальный / минимальный) (kg/h): 6/2
06) Температура дымовых газов (номинальная / минимальная) (°C): 160/90
07) Объем воды в котле (L): 90
08) Вес котла (kg): 340
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 160
11) Диаметр подключения к системе отопления (Dn): 1.25

01) Мощность (kW): 20
02) Отапливаемая площадь (m2): 100-200
03) Отапливаемая кубатура (m3): 250-750
04) КПД, (%): 92
08) Вес котла (kg): 340
09) Емкость топливного бака (L): 230
10) Диаметр дымохода (mm): 160
06) Температура дымовых газов (номинальная / минимальная) (°C): 160/90
11) Диаметр подключения к системе отопления (Dn): 1.25
05) Расход пеллет (номинальный / минимальный) (kg/h): 6/2
07) Объем воды в котле (L): 90

www.pelletskotel.ru

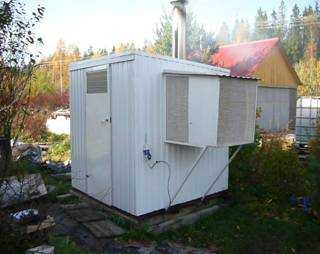

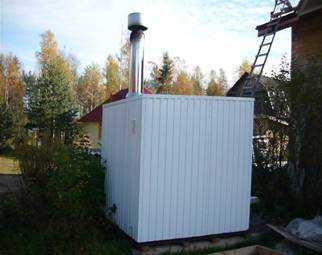

Мини-котельные на базе пеллетных котлов от БТК «Поли-НОМ»

Мини-котельная (теплогенератор) на топливных гранулах (пеллетах) представляет собой металлический утеплённый контейнер, полностью оснащённый всем необходимым оборудованием для теплоснабжения систем отопления производственных, административных, общественных, торговых, бытовых и жилых зданий общей площадью до 250 м² , не выше 2-х этажей (объёмом до 650 м³).

Мини-котельные автоматизированы, в них используются бытовые отопительные котлы на пеллетах, управляемый системой автоматики на основе программируемого микроконтроллера. Система автоматики пеллетного котла и технологическая схема котельной обеспечивают круглосуточную, пожаробезопасную эксплуатацию без постоянного присутствия обслуживающего персонала. Мини-котельные оборудованы автоматической пожарной сигнализацией и самосрабатывающим порошковым огнетушителем ОСП-1. В качестве дымовой трубы используются двустенные металлические трубы из высококачественной нержавеющей стали с повышенной коррозионной стойкостью (например – дымоход «Вулкан»).

В варианте теплогенератора мини-котельная с котлом на пеллетах комплектуется водяным теплообменником, обеспечивающим быстрый и равномерный разогрев воздуха промышленных помещений различного назначения. При размещении мини-котельной внутри промышленного помещения, теплообменник может быть смонтирован непосредственно на корпусе котельной. Водяной теплообменник может комплектоваться системой автоматики поддержания заданной температуры воздуха в помещении или программируемым контроллером температуры.

Технические характеристики мини-котельных

Номинальная мощность, кВт20
Диапазон регулирования мощности по отношению к номинальной, %25 ÷ 125
Расход топлива при номинальной мощности, кг/час2 ÷ 4,5
Температура теплоносителя (вода, тосол), Сдо 90
Максимальное рабочее давление, МПа0,2
Габариты Д х Ш х В, м2,44 х 2,20 х 2,44
Питание (напряжение сети), В / Гц230 / 50
Максимальное энергопотребление при розжиге, Вт1000
Средняя потребляемая электрическая мощность, Вт100
Коэффициент полезного действия (КПД) котла на пеллетах, %85 ÷ 90
Применяемое топливо — древесные топливные гранулы, пеллетыø 6 ÷ 10 мм, L ≤ 25 мм
Емкость водяной рубашки пеллетного котла и трубопровода котельной,    м³0,125
Емкость топливного бункера,   м³0,3*
Минимальная требуемая тяга дымовой трубы, Па10
Диаметр дымохода, мм160
Диаметр подключаемых труб, дюйм1
Среднее время работы, при полной загрузке бункера, не менее, час40

www.poli-nom.ru

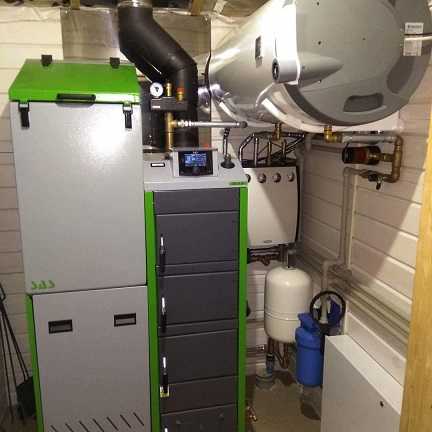

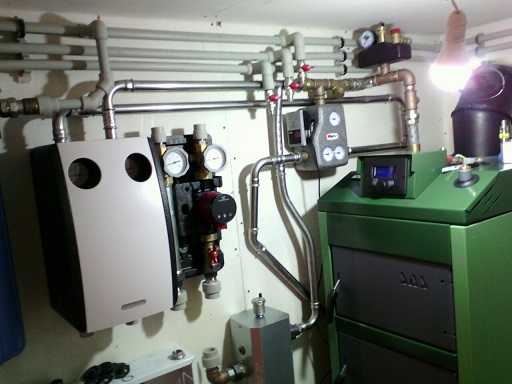

Котельная на пеллетах модульного и стационарного типа


    Содержимое:
  1. Стационарные котельные на гранулах
  2. Модульные пеллетные котельные
  3. Требования к котельной на гранулированном топливе
    1. Размер котельной для пеллетного оборудования
    2. Выбросы от котельной
    3. Можно ли устраивать пеллетную крышную котельную
  4. Отзывы о котельных на древесных гранулах

Современные пеллетные котлы способны отапливать площадь более чем в 2000-5000 м². Для обеспечения работоспособности промышленного оборудования, необходимо обеспечить надлежащие условия для хранения и подачи топлива, защиту от воздействия окружающей среды, подключение к системе отопления и электроснабжения.

Котельная на пеллетах предоставляет необходимые условия, содействующие увеличению срока эксплуатации теплогенератора и производительности системы отопления в целом. При монтаже руководствуются действующими СНиП и ППБ.

Стационарные котельные на гранулах



Существуют два основных типа пеллетных котельных на древесных гранулах, отличающихся типом конструкции.
  1. Стационарные.
  2. Модульные.

Стационарные котельные наиболее востребованы для применения в промышленных условиях эксплуатации. По сути, это отдельное здание, или помещение, соединенное с системой отопления. Стоимость стационарной котельной на пеллетах сложно спрогнозировать заранее. Точная сумма рассчитывается только после изготовления проектной документации.

Преимуществом данного решения является:

  • Возможность создания котельной любых необходимых размеров, с учетом будущего расширения производства. Данное преимущество дает возможность расположить любое котельное оборудование на пеллетах, установить топливный бункер необходимых размеров, достаточный для обеспечения работоспособности системы в течение нескольких месяцев или всего отопительного сезона.
  • Выбор котельного оборудования на пеллетах возлагается полностью на организацию, заказавшую строительство котельной. Это дает возможность выбрать станцию понравившейся компании, которая оптимально подходит для отопления в каждом конкретном случае. Покупатель самостоятельно подбирает тех.характеристики котельной на пеллетах. После побора подходящего теплогенератора, начинают проведение проектных и монтажных работ.
  • Если планируется использовать под котельную одно из помещений в здании, сокращаются расходы на проведение установки.

Решение о строительстве стационарной станции также имеет несколько недостатков:
  • Стационарные пеллетные котельные «под ключ», обходятся приблизительно в 1,5-2 раза дороже модульных станций.
  • Сроки постройки, даже с использованием скоростных методов строительства, растянутся на несколько месяцев.

Стационарные котельные более надежны и имеют долгий срок эксплуатации, но, при строительстве требуют больших материальных и временных затрат.

Модульные пеллетные котельные


Автономные передвижные котельные установки на пеллетах востребованы в условиях, когда строить стационарную станцию нет необходимости или не позволяют финансовые возможности. Преимуществом данного решения является:
  • Монтаж БМК котельной осуществляется в течение одного, максимум двух дней. По сути, к модулю требуется просто подвести электричество и подключить водяной контур отопления.
  • Модульные котельные на пеллетах изготавливаются в двух вариантах: контейнерного и передвижного типа. Первые, устанавливаются краном на подготовленное основание в любом месте территории, вторые, легко транспортируются в любое место, не требуют фундамента.
    Транспортабельная котельная зачастую используется строительными и монтажными бригадами, а также армейскими подразделениями, для создания временного отопления.
  • Уменьшенный расход топлива на автоматических пеллетных модульных котельных. Все оборудование настраивается в заводских условиях. Точные настройки уменьшают затраты на 15-20%.

Блочно-модульные мини котельные на пеллетах имеют свои недостатки:

  • Ограничения по мощности – модульные станции уже имеют фиксированную производительность. Если необходимо увеличить мощность, придется приобретать еще один дополнительный модуль.
  • Чувствительность к точным настройкам и рабочим параметрам. Модули рассчитаны на определенные рабочие параметры. Любые отклонения, со временем приводят к выходу из строя автоматики и дорогостоящему ремонту.
  • Необходимость в квалифицированном обслуживании – особенно это касается автономных мобильных блочно-модульных котельных на пеллетном топливе большой мощности. В любые, даже идеально выполненные настройки, со временем вкрадывается погрешность, которую может выявить исключительно квалифицированный специалист.


Сравнительные характеристики котельной на пеллетах стационарного и модульного типа, помогают подобрать оптимальное решение отопления в каждом отдельном случае.

Требования к котельной на гранулированном топливе


Котельная является потенциально опасным местом. Существуют нормативные материалы, подробно описывающие минимальные требования, которым должно соответствовать помещение. Перед вводом в эксплуатацию, придется выполнить следующие условия:




  • Обеспечить соблюдение требований правил пожарной безопасности. В частности, хранилище для пеллет располагают в примыкающем помещении. Обеспечивают предотвращение возгорания от выбросов из дымохода. Для отключения электроснабжения, в случае короткого замыкания, устанавливают автоматы снаружи здания.
  • Предусмотреть наличие принудительной и естественной вентиляции. Приток воздуха в котельной должен быть достаточным для нормальной работы, как самого котла, так и безопасного нахождения в помещении персонала.
  • Использование датчиков оповещения – обязательно использование сигнализаторов, указывающих на наличие угарного газа, перегрева теплоносителя, наличия неисправностей в системе отопления.
  • Необходимость сдачи надзорным органам – для ввода в эксплуатацию, потребуется пройти проверку представителя пожарной инспекции. После согласований и исправлений ошибок, осуществляется первый запуск, в техническую документацию ставится штамп о вводе устройства в эксплуатацию.

Некоторые требования могут отличаться, в зависимости от местности, где планируется эксплуатация котельной. Поэтому, требуется получить актуальную информацию, относительно существующих правил, в соответствующих инстанциях.

Размер котельной для пеллетного оборудования


Требования к размерам котельной при использовании пеллетных котлов направлены на обеспечение нормальных условий для эксплуатации и обслуживания пеллетных котлов, а также на предотвращение возникновения аварийных ситуаций.

Согласно ФЗ – 123, категория помещения котельного зала относится к Ф5.1. На практике это означает, что потребуется определить класс пожаробезопасности, согласно СП 12.13130.2009 и СНиП II-35-76. Как показывает практика, в большинстве случаев, котельным назначают категорию пожароопасности Г, реже В1-В4.

Согласно присвоенному классу, для помещения котельной устанавливаются следующие требования:

  • Котел устанавливают в отдельном помещении с высотой потолков не менее 2,4 м.
  • Объем помещения высчитывается отдельно, в зависимости от производительности станции, но не менее 15 м². Дополнительно учитывается необходимость в постоянном обслуживании котельного оборудования и обеспечения свободного доступа ко всем узлам.
  • Склад для пеллет, во избежание пожара, устанавливают в отдельном помещении. Так как расход пеллет может достигать 5-10 кг в час, придется хранить большие объемы топливных гранул и выполнять регулярную дозаправку. Предусматривают свободный подъезд грузового автотранспорта к складу.
  • Котельное оборудование, работающее на топливных гранулах-пеллетах, обязательно снабжают автоматикой, срабатывающей на отключение при наличии пожароопасной и другой аварийной ситуации.
  • В складе и котельной устанавливают пожарную сигнализацию.
  • Естественное освещение (оконные проемы) высчитывают в зависимости от площади помещения. Но, не менее чем 0,3 м² на каждые 10 м².

Хранить легковоспламеняющиеся материалы, ветошь, ГСМ в складе или котельной запрещается.

Выбросы от котельной


Чтобы сделать возможным ввод пеллетной котельной в эксплуатацию, потребуется предварительно провести расчет твердых газообразных выбросов и соотнести их к максимально допустимым значениям, установленным для местности.

Вычисления выполняют по следующей формуле:
T= A*M* λ*[(1-n)^2], т/год

Числительными параметрами при расчетах будут следующие:

  • Т – выброс золы.
  • А – коэффициент зольности пеллет.
  • М — количество сжигаемого топлива т/год.
  • Λ – коэффициент наполнения.
  • N – общий объем твердых частиц.

В зависимости от полученного результата, определяется возможность установки котельной в пределах города или любого другого населенного пункта. Высота дымовой трубы, при монтаже и последующей эксплуатации оборудования на кровле.

Помимо расчетов выбросов золы, в некоторых случаях потребуется отдельно рассчитать выработку CO, SO² и оксидов азота.

Можно ли устраивать пеллетную крышную котельную


Если обустройство котельной в цокольном этаже невозможно, допускается монтаж станции на кровле. На данный момент, практически не существует строительных норм, запрещающих или ограничивающих установку отопительного оборудования на крыше здания ниже 26,5 м в высоту. Поэтому, возможность установки модульных котельных на пеллетах на крышу здания не только существует, но и активно используется строительными организациями.

Во время монтажа необходимо следовать нормам установки, действующим к любым производственным помещениям, устанавливаемым на крыше:
  • Обязательна установка сигнализаторов, средств автоматического пожаротушения и датчиков безопасности.
  • Котельная запитывается от отдельной ветки электроснабжения.
  • Обязательно наличие хорошей звуко и теплоизоляции.
  • Предусматривается отдельный выход из котельной, позволяющий быстро покинуть здание в случае возникновения пожара.
  • Производительность станции не должна превышать фактическую потребность в тепловой энергии здания. Максимальное отклонение не более 20%.
  • Несоблюдение основных норм и правил проектирования, наличие процента вредных выбросов более допустимой нормы, отсутствие противопожарных разделок и сигнализации, является причиной отказа на ввод котельной в эксплуатацию.

Исходя из общих требований для установки на крыше здания, оптимально подойдут пеллетные БМК для отопления больших площадей. Относительно небольшой вес конструкции, снизит нагрузку на здание. Большой ассортимент выбора БМК по мощности, позволит подобрать оптимальный вариант для отопления многоквартирного дома или промышленного здания.

Отзывы о котельных на древесных гранулах


Как показывает статистика, отопление топливными гранулами постепенно становится все более популярным. Эксплуатировать котельную на пеллетах менее выгодно, чем газовый теплогенератор. Но, с учетом не повсеместного централизованного газоснабжения, часто, монтаж станции на топливных гранулах, является единственной приемлемой альтернативой.

Много информации о достоинствах и недостатках пеллетных котельных можно почерпнуть из отзывов покупателей. Тщательно изучив комментарии, можно прийти к правильным выводам относительно следующих плюсов и минусов.

Плюсы котельных на гранулах-пеллетах

Стоит отметить, что положительных сторон установки пеллетного оборудование намного больше, чем недостатков, указанных потребителями. К преимуществам станции относятся:
  • Низкое потребление электроэнергии блочно-модульной котельной контейнерного типа. Затраты будут не больше, чем потребует энергозависимый газовый котел. Расход электричества в основном связан с топливоснабжением пеллетной горелкой.
  • Выбросы загрязняющих веществ находятся в пределах нормы, что делает возможным размещение станций в пределах города и на крышах зданий.
  • Удаленный контроль – большинство котельных укомплектовывается автоматикой, позволяющей выполнять управление дистанционно. Регулировать процесс горения можно с помощью любого мобильного устройства, подключенного к сети интернет.
  • Размещение пеллетной котельной в отдельном модуле, позволяет сократить расходы по времени на установку и ввод в эксплуатацию.
  • Автономная работа котельной требует минимального количества обслуживающего персонала. Заправка топливного резервуара, в зависимости от объема, осуществляется 1-3 раза за отопительный сезон.

Минусы пеллетных котельных

Несмотря на все существующие достоинства, котельное оборудование на древесных гранулах имеет несколько минусов, связанных со следующими моментами:
  • Высокая стоимость котельной.
  • Необходимость следить за уровнем топлива и дозаправлять бункер.
  • Зависимость от электроснабжения.

На этом недостатки пеллетного оборудования заканчиваются. Большинство из минусов легко решаемы посредством установки дополнительного оборудования. Что касается стоимости, то можно несколько снизить расходы, купив модуль, оснащенный котлом отечественного производства. В остальном, пеллетные стационарные и модульные котельные, являются хорошим вариантом альтернативного отопления промышленного объекта без использования газа.

avtonomnoeteplo.ru

Kostrzewa Mini Bio

Новая модель в линейке твердотопливных котлов Kostrzewa — пеллетный котёл Mini Bio, является самым маленьким представителем на рынке котлов для сжигания пеллет, зерна и овса. Котёл позволяет использовать пеллеты диаметром от 6 до 8 мм, или в качестве альтернативы — зерновые, например, овёс (вариант следует рассматривать в сочетании пеллеты/овес — 50/50), параметры горения и дымовые газы остаются на таком уровне, что соответствуют стандартам охраны окружающей среды в Европейском Союзе. Пеллетный котёл Mini Bio является идеальным устройством для установки в жилых зданиях, где котельные комнаты малы или вообще не существуют. С помощью котла Mini Bio можно отапливать жилые дома площадью от 50-300 м2.

Устройство состоит из четырех частей. Весь котел в форме прямоугольного шкафа с размерами 600x600x1600 мм для котла 10 кВт и 700x700x1650mm для котла 20 кВт.

Первая часть представляет собой круглый стальной теплообменник, с трубчатыми отверстиями. Теплообменник, несмотря на малые размеры, обеспечивает высокую эффективность котла. Он был разработан с использованиям метода проектирования «3Т» (тайм-время, турбулизаторов, температура) из высококачественной стали котла P265GH 4-5 мм толщиной.

Вторая часть — горелка Platinum Bio, которая позволяет использовать пеллеты диаметром от 6 до 8 мм и зерновые культуры, такие как, овёс в сочетании 50 на 50 процентов. Компоненты горелки сделаны из термостойкой стали — h35N20S2 , выдерживающей температуру до 1150 °C. В горелке используется автоматическая модуляции горения второго поколения Logic II, а также энергоэффективные компоненты системы подачи. Горелка Kostrzewa Platinum Bio Logic II потребляет меньше электроэнергии и примерно на 20% меньше гранулированного топлива, чем многие другие пеллетные горелки.

Третья часть представляет собой контейнер, который помещается над теплообменником котла. Это сделано для экономии места в комнате. Емкость бака составляет 230 литров.

Четвертая часть — автоматика, являющаяся движущей силой всей системы отопления здания. Она была разработана для людей, которые ценят простоту в использовании, легко читаемые меню, а также высокую степень структурного и технологического прогресса.

Преимущества:

Управляемость — как и у всех котлов с модуляцией fuzzy logic 2 поколения — обеспечивается дополнительная экономия топлива при тёплой погоде или полностью нагретом помещении. Экономия увеличивается в 3-4 раза в зависимости от спроса на энергию отдельных этажей здания или потребности в горячей воде. Устройство работает постоянно регулируя свою мощность — с большей или меньшей мощностью, тем самым уменьшая минимальный расход пеллет в час до 3-4 раз.

Главные преимущества котла Mini Bio — минимально возможный размер готовой котельной для организации отопления жилого дома и простой алгоритм управления, который состоит из заполнения основного топливного бака-бункера и нажатия кнопки ПУСК. Сообщения о процессе работы котла выводятся на большой графический дисплей. За несколько минут котёл разжигается автоматически, автоматика регулирует параметры работы отопительной системы, стремится поддерживать постоянную температуру в помещении и температуру горячей воды в кране.

Единственное, что нужно делать в процессе эксплуатации котла Mini Bio — заполнять основной топливный бак каждые 3 — 14 дней, в зависимости от нагрузки устройства, и удалять пепел из горелки и котла.

1. Крышка топливного бака
2. Топливный бак-бункер
3. Гибкая трубка для подачи топлива
4. Дверца котла и конвективной части
5. Горелка Platinum Bio — профессиональное автоматическое устройство контролирующее всю работу котла.
6. Круглый стальной теплообменник котла
7. Дымоход
8. Отверстие для очистки теплообменника

Купить котёл Kostrzewa Mini Bio в интернет-магазине на официальном сайте

Купить котел Kostrzewa Mini Bio в интернет-магазине Биотерм

granuly.ru

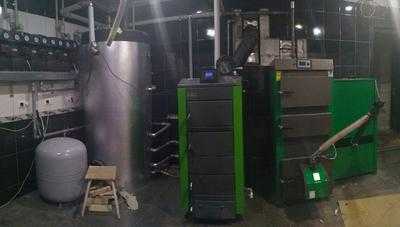

Пеллетный котел для отопления частного дома.

Отопление дома пеллетным котлом- это не только удобно, но и комфортно. С пеллетным котлом можно не думать о том натоплен ли дом или уже прогорело топливо в котле. Пеллетный котел позволяет иметь автономность от государственных поставок топлива (в частности газа).  С пеллетным котлом вы можете оставить свой дом в отопительный период на срок от 3 дней до 1 месяца и не боятся разморозки системы отопления. Современные пеллетные котлы обладают широкими функциями контроля и автоматизации не только процесса горения, но и управления всей системой отопления в частных домах или зданиях коммерческого использования. Пеллетники могут управлять радиаторным контуром, контуром теплого пола, температурой ГВС, сервоприводами, иметь в комплекте датчики уличной температуры, что позволяет значительно снижать расход пеллет в отопительный сезон. Умные пеллетные котлы имеют встроенные или опционально монтируемые интернет-модули или GSM-модули. На наш взгляд, пеллетные котлы- это реальные конкуренты газовым котлам или как минимум их достойная альтернатива.

Наша компания очень плотно занимается продажей, монтажом и сервисом пеллетных котлов. Мы стараемся не только продать пеллетник, но смонтировать и настроить работу пеллетного котла для владельца и пользователя таким котлом на пеллетах. Мы занимаемся организацией доставки и вноса пеллетных котлов в дома потребителей.

В своей работе мы заметили, что тема пеллетных котлов для многих покупателей малоизвестная, а значит есть некоторый страх: а будет ли работать?, а где покупать пеллеты? а кто смонтирует/ запустит/ обслужит котел? а что делать если сломается? а как он работает? Многие не представляют как выглядят пеллетные котлы и сами пеллеты.



Хотим успокоить самых впечатлительных и волнительных: пеллетные котлы уже давно вошли в практику отопления частных домов не тольео за рубежом, но и в Беларуси. Появились множество производителей имоделей автоматических пеллетных котлов (хотя есть и откровенно некачественные пеллетные котлы- рассчитаные на разовое использование на дачах).

Конечно при выборе пеллетного котла надо посетить не только магазин продающий такое оборудование, но не полениться и поездить посмотреть реально установленные и работающие котлы, поговорить с пользователями, послушать их отзывы про работу котла. Если вам потенциальный продавец котлов в городе отказывает в этом, ссылаясь на разные причины- значит не стоит ему доверять. Из нашей практики никто из пользователей не отказал в демонстрации своего пеллетного котла или своей топочной (т.к. они сами ездили на объекты и смотрели как работают котлы и как смонтировано оборудование на других объектах).

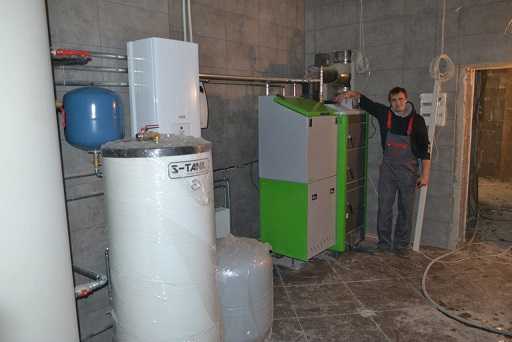

Надо понимать, что пеллетный котел требет отдельной топочной (мини-котельной) для его установки. Это помещение должно быть соразмерна пеллетному котлу. Опять-таки из практики, это помещение от 4-5 кв.м. (хотя мы монтировали оборудование и на меньших площадях).





Но есть котельные, где можно разгуляться. Можно поставить и пеллетный котел даже с отдельностоящим бункером и бойлер косвенного нагрева и теплоаккумулятор и оборудование для скважины и систему водоподготовки и многое другое. Есть даже топочные в которые устанавливается дополнительные твердотопливные котлы!!!



 Часто возникают вопросы по поводу монтажа пеллетных котлов,

какие схемы применять для монтажа— монтаж происходит по схемам применимым к твердотоплдивным котлам (с обязательным «малым кругом котла»)

каким материалом обвязывать котлы— только металлической трубой (можно сварка, резьбовые соединения, прессовые соединения)

нужна ли вентиляция в котельной— ОБЯЗАТЕЛЬНО!!! (иногда клиенты жалуются на хлопки в дымоходе- это причина отсутствия приточной вентиляции)

необходимо ли устанавливать теплоаккумулятор с пеллетным котлом— мы рекомендуем! (это снижает расход пеллет)

что будет есть пропадет электроэнергия— котел перестанет работать (пеллет не будет подаваться в горелку). в таких случаях идеален источник бесперебойного питания

 сколько стоят пеллеты— цена за 1 тонну от 100 евро

сколько будет стоить отапливать дом пеллетами— дешевле чем электричеством! (например, для современного дома в 150 кв.м. необходимо будет около 5 тонн пеллет в сезон 7 месяцев-5*100 евро=500 евро за сезон или 71 евро в месяц)

Хочу особое место в статье уделить автоматике и управлению пеллетными котлами- здесь прогресс ощутим. Трендом в развитии любого оборудования, не секрет, является развитие в сфере автоматизации. Так вот пеллетные котлы здесь на высоте. Котел (не берем в расчет дешевые модели) может управлять подачей пеллет, порцией топлива, розжигом, температурой в радиаторах, теплых полах, бойлере, а некоторые модели и в теплоаккумуляторе. Он умеет отправлять СМС или оповещения вам на смартфон о том, что у вас дома пропала электроэнергия, или заканчивается пеллет в бункере. Зайдя в мобильное приложение, вы сможете проследить за весть период работы вашего котла, увидите средний расход. Скажу даже больше- сервисант может без выезда к вам на объект решить возникший вопрос через интернет!!!

Пеллетные котлы- это не будущее, это уже настоящее!!!

Приглашаем вас к нам за пеллетными котлами в наш выставочный зал по ул. Гамарника 30-261. КУПИТЬ ПЕЛЛЕТНЫЙ КОТЕЛ

Полезно почитать:

Какой пеллетный котел выбрать?

Где купить пеллеты?

Здесь на сайте нашего интернет-магазина Дом котлов Минск можно выбрать и купить отопительные котлы газовые, твердотопливный или электрический, а также различное отопительное оборудование — бойлер, водонагреватель, теплоаккумулятор, буферная емкость, радиаторы отопления, дымоходы, трубы, гребенка и теплый пол — см. наш интернет-магазин в Беларуси «Котлы и отопление дома» цена и наличие. Мы выполним по вашему заказу необходимые работы — см. Монтаж отопления, обвязка котла, установка отопительного оборудования в Минске и по Беларуси, в том числе «под ключ».

Вам ведь нужны «дыры, а не дрель» – конечное качественное решение систем отопления дома?

С нами наши клиенты комфортно претворяют мудрость «доверяй и проверяй» – без «но». Те исполнители вашего замысла, кто разделяет ваши заботы и волнения в столь глобальном вопросе отопления дома – создают условия, чтобы Вы комфортно контролировали все шаги и детали, чтобы вам не приходилось доверять во всём, а доверие приростало с каждым этапом.

Доверить отопление дома Вы можете нам – у нас есть опыт и рекомендации наших клиентов. И мы уже с вами – сейчас – в момент поиска информации. Ведь для этого Вашего шага мы и сделали этот сайт, написали для Вас эти статьи из своего опыта.

Сделайте и следующий шаг в монтаже отопления с нами – позвоните или напишите нам.

domkotlov.by

Пеллетный котел Kostrzewa Mini Bio B — цена в Киеве

Описание пеллетного котла Kostrzewa Mini Bio B

Варианты мощностей: 10, 20 кВт

Инновационный, самый маленький на рынке пеллетных котлов Kostrzewa Mini Bio предназначен для автоматического сжигания твердого топлива. Возможно использование топливных гранул диаметром от 6 до 8 мм или овса. При использовании в качестве топлива овса рекомендуется использовать смесь: топливные гранулы/овес — 50 на 50.

Параметры дымовых газов соответствуют всем стандартам охраны окружающей среды, принятым в Европейском Союзе. Пеллетный котел Mini Bio является идеальным устройством для установки в тех жилых зданиях, где места под котельную очень мало или нет совсем. Обогреваемая площадь жилых домов может варьироваться от 50 до 300 м² , в зависимости от потребности в тепле.

Сам котел имеет форму прямоугольного параллелепипеда. При  проектировании ипользовался метод «3Т» (time, temperature, turbulization), что позволило получить теплообменник очень малых размеров.  Изготовлен из высококачественной котловой стали P265GH толщиной 4-5 мм.

Объем бункер, в стандатртной комплектации — 295 л. Как опция, можно заказать бункеры других размеров: 203, 286, 470, 770, 1386 л.

Основные узлы пеллетного котла Kostrzewa Mini Bio B

  1. Крышка топливного бака.
  2. Топливный бак.
  3. Гибкая трубка для подачи топлива.
  4. Дверца котла и конвективной части.
  5. Горелка Platinum Bio — профессиональное автоматическое самоочищающиеся устройство с модуляцией горения Fuzzy Logic 2 поколения.
  6. Круглый стальной теплообменник котла.
  7. Дымоход.
  8. Отверстие для очистки теплообменника.

Премущества

Главное преимущество котла Mini Bio B — это минимальный размер и простота в использовании: заполните топливный бункер и нажмите кнопку «Пуск». Через несколько минут котел автоматическизажигается, автоматически регулирует параметры работы, а также стремится поддерживать постоянную комфортную температуру в помещении и обеспечивает приготовление горячей воды. Все сообщения и параметры работы выводятся на большой графический дисплей.

Единственное, что нужно делать, чтобы котел Kostrzewa Mini Bio B работал — наполнять топливный бункер каждые 3 — 14 дней, в зависимости от нагрузки на устройство, и периодически удалять золу из горелки и котла.

Параметры топлива для сжигания в котлах Kostrzewa Pellets Fuzzy Logic 2

Пеллеты производимые в соответствии с DIN 51731

  • гранула 5 – 8 мм
  • рекомендуемая теплотворная способность  17500 – 19500 кДж /кг
  • зольность до 0.5 %
  • влажность до 12 %
  • плотность   1.0 – 1.4 кг/дм3

Овёс

  • влажность до 12 %
  • Овёс сжигается совместно с пеллетами, не более 50%





Автоматика Platinum Bio Fuzzy Logic 2-го поколения.

Сердцем пеллетного котла Kostrzewa Pellets 100 является его контроллер. Специализированная электронная система, которая отвечает не только за поддержание постоянной температуры котла путем соответствующей дозировки топлива и воздуха, но и за управление работой всей системы отопления здания, в том числе: буфер тепла, солнечной установкой и еще 16 дополнительных отопительных контуров.

Основные настройки автоматики:
  • Температура котла.
  • Температура горелки.
  • Комнатная температура — дополнительно.
  • Температура системы ГВС — дополнительно.
  • Насос системы ЦО.
  • Насос системы ГВС.
  • Два типа меню: простое и расширенное.
  • Статистика работы горелки.
  • Автоматический розжиг топлива.
  • Выбор топлива: пеллеты либо овес.
  • Управление горелкой PFL2.
  • Время подачи и простоя.
  • Выбор языка меню.
  • Временная программа нагрева системы ГВС.
  • Временная программа нагрева помещения.
 Дополнительные настройки автоматики:
  • Модуль Pellets Mix (погодное управление 2 x ЦО. + ГВС + датчики).
  • Модуль Pellets Solar (независимое управление двумя солнечными коллекторами, установленными различных направлениях относительно солнца).
  • Модуль Pellets Bufor (обслуживание накопительного бака).
  • Режим экономной работы оборудования в отсутствие пользователя.
  • Управление 16 отопительными контурами.
  • Модуль лямбда-зонда.
НОВИНКА — горелка Platinum Bio v02 — новая версия горелки — еще тише и расходующие меньше электроэнергии устройство с маленькими внешними габаритами (16 кВт, 24 кВт):
  • Автоматический старт горелки.
  • Автоматическая модуляция горелки Fuzzy Logic 2 генерации.
  • Контроль пламени с помощью фотоэлемента.
  • Низкая термическая инертность во время старта и остановки.
  • Низкое потребление электроэнергии.
  • Контроль температуры работы горелки — обеспечивает безопасность на высшем уровне.
  • 3 фазы разжигания топлива элиминируют взрыв газа во время разжигания.
  • Функция АВТОСТАРТ после потери электроэнергии — запоминание последних настроек.
  • Разделение воздуха на первичный и вторичный — снижает эмиссию угарного газа до уровня эмиссии газовых и масляных горелок.
  • Эффективность устройства > 94,5 %.
  • Функция автоматической чистки, автоматически удаляет осадок с решетки горелки — функция недоступна в насыпных гравитационных горелках.

Технические характеристики пеллетных котлов Kostrzewa Mini Bio B

Наименование

10 кВт

20 кВт

Номинальная мощность (пеллеты)

кВт

3,3-10

6-20

Номинальная мощность (овес)

кВт

2-9

6-17

Класс котла PN EN 303-5

—

3

3

КПД

%

>90

>90

Объем воды

л

48

90

Макс. рабочее давление

бар

2

2

Макс рабочая температура

°C

85

85

Температура выхлопных газов при мин. / макс. мощности

°C

90/140

90/160

Мин. температура обратки

°C

45

45

Необходимая тяга дымохода

мбар

0,15-0,25

0,15-0,25

Объем бункера (стандарт)

л

295

295

Размеры отверстия бункера

мм

616х616

616х616

Примерный расход топлива при номинальной мощности (пеллеты)

кг/час

3

6

Примерный расход топлива при минимальной мощности (пеллеты)

кг/час

1

2

Примерный расход топлива при номинальной мощности (овес)

кг/час

3,7

7,4

Примерный расход топлива при минимальной мощности (овес)

кг/час

1,2

2,4

Патрубок подачи/возврата

дюйм

1″

1 1/4″

Напряжение подсоединения

В

220

220

Максимальное использование электроэнергии

Вт

360

360

Максимальная энергоемкость

Вт

140/900

140/900

Ширина

мм

656

756

Высота

мм

682

782

Глубина

мм

1100

1209

Вес котла

кг

200

270

Диаметр дымового канала

мм

135

160
Цена EUR 3850 4250

www.kostrzewa.kiev.ua

РубрикаРазное

Добавить комментарий
