Дровяные котлы для отопления частного загородного дома, дачи

Несмотря на то, что наука и технологии ушли далеко вперед, не стоит отрицать, что даже сегодня использование таких приборов, как котлы дровяные для отопления дома, является распространенным.

Большинство моделей современных дровяных котлов сегодня сочетают в себе такие два элемента: традиционный источник тепловой энергии – дрова, а также систему парового отопления, которая вошла в обиход относительно в недавнем времени – 100-150 лет назад.

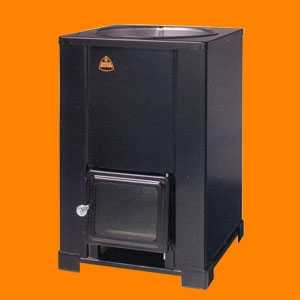

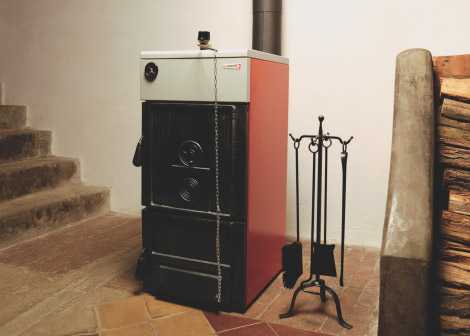

Отопительный котел на дровах

Для тех, кто проживает в городе, может показаться странным подобное гонение за традициями древности в виде дровяных котлов. Однако этого нельзя сказать о деревнях и селах. Ведь здесь нет проходящей газовой магистрали, электричество скачет, да и оплачивать счета будет дорого. Именно в таком случае котлы дровяные для отопления дома станут единственным спасением для людей в холодную пору.

Конструкция дровяного котла для дома

Конструкция таких устройств, как дровяные котлы для водяного отопления, не новая. Именно по подобию дровяного котла еще давно была создана газовая колонка, а позже – и газовый котел. Только вместо газовой горелки в таких котлах применяется пламя от горящего твердого топлива.

Стоит заметить, что в качестве топлива можно использовать не только привычные всем дрова, но и уголь, торф, бытовые отходы.

Над камерой сгорания размещается радиатор, который, как правило, сделан из жаропрочной трубы, закрученной спиралью. Труба подключается к замкнутому контуру парового отопления. Также можно подсоединиться к системе горячего водоснабжения.

Рекомендуем к прочтению:

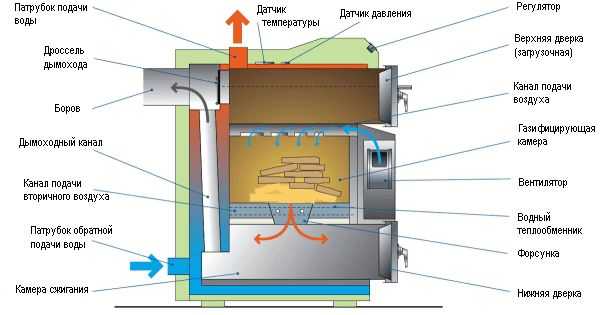

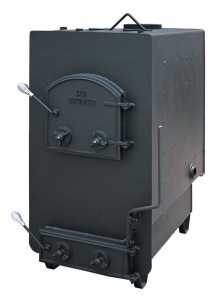

Устройство котла на дровах

Итак, как же действует отопление дома котлом на дровах? Вода идет в котел, проходит по теплообменнику, нагревается и идет на выход в батареи. При помощи кранов можно регулировать подачу воды и давление.

Конечно, в отличие от газа, ни дрова, ни уголь не сгорают без следа. И даже если котел является самым современным и совершенным – остается зола, которая накапливается в зольнике.

Зольник размещен под печкой и его отделяет жаропрочная решетка. Иногда золу следует высыпать, так как ее может накопиться очень много.

Дрова для отопления

Дрова, которые использует отопление частного дома дровяным котлом, — это также важный вопрос. Когда вы планируете устанавливать дровяной котел, то нужно заранее позаботиться о том, чтобы соблюдались противопожарные нормативные акты и требования. Помимо этого, стоит позаботиться и о том, чтобы всегда был хороший запас дров. Поэтому нужно определиться с местом их хранения, которое должно быть защищено от попадания влаги.

Дрова

Как правило, дрова готовят на зиму заранее, храня их в подсобном помещении или же во дворе, который имеет навес. Количество, которое понадобится вам на отопительный сезон, определяют опытным путем. Это зависит от нескольких аспектов:

Рекомендуем к прочтению:

• Особенности климатических условий.
• Толщина стен и материала, из которого построен дом.
• Площадь, которая будет отапливаться.
• Комфорт и личные предпочтения температуры.

В тех местах, которые отдалены от газовой магистрали, дровяные котлы отопления для дачи применяются не только в бытовых условиях.

Можно встретить промышленные объекты, которые отапливаются таким образом. Конечно, устройства для промышленности будут иметь большие габариты, а также – характеризоваться большей автоматизацией процесса отопления.

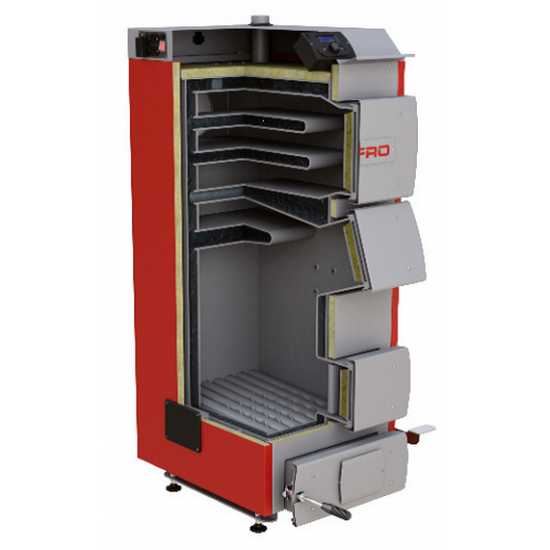

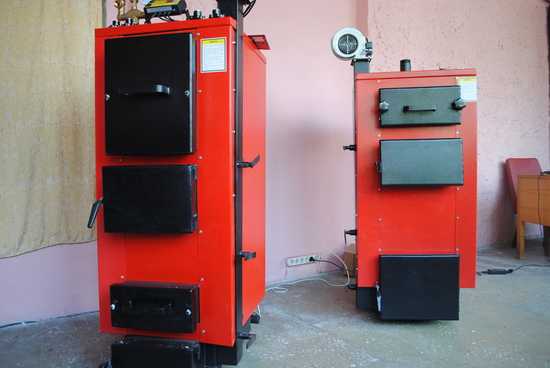

Промышленные котлы на твердом топливе

За тем, сколько топлива, какая температура воды, какой уровень давления, — будут следить датчики, которые подсоединяются к встроенному процессору. Часто этот же элемент руководит и автоматизированной подачей топлива. На индикаторах появится сигнал о том, какова степень наполнения емкости для золы.

Так, автоматизация процесса отопления смогла уменьшить теплопотери. Также эффективность работы котла повышается, а расход топлива и количество отходов – понижается.

Дровяной котел отопления для дачи станет отличным вариантом, если условия не позволяют прибегнуть к использованию традиционных систем отопления. Если оценивать такое отопление в качестве основного, то отопление загородного дома дровяным котлом является более хлопотным, по сравнению с газовым. Да и по затратам – как финансовым, так и трудовым, — оно явно уступает традиционному отоплению. Однако если у вас нет другого выхода, такая система поможет отопить дом и создать в нем комфортные условия.

otoplenie-doma.org

Котел на дровах для отопления частного дома, дровяной, водяной и твердотопливный

Многие владельцы частных домов и дач сталкиваются с проблемой организации отопления из-за отсутствия газопровода. Это приводит к необходимости поиска других источников энергии: используются дровяные котлы, обогревающие дом даже в самых спартанских условиях.

Дровяные котлы отопления не потеряли актуальность: они стали значительно совершеннее своих древних аналогов, при этом общие принципы работы остаются теми же.

Конструкция

Котел на дровах относится к группе твердотопливных устройств: в качестве источника энергии могут использоваться не только дрова, но и торф, уголь и другие подобные материалы. Конструкция представляет собой устройство из нескольких камер, соединенных между собой специальными соплами. В одну камеру погружается топливо, другая служит местом его преобразования в тепловую энергию.

Грубо говоря, в устройство отправляются дрова, которые сгорают в другом резервуаре, включающий в себя зольник. Здесь не только сгорают твердые виды топлива, но и сохраняются их остатки (зола). Зольник нужно периодически очищать от отработанных веществ: без этого оборудование выйдет из строя. Чем совершеннее дровяной котел, тем меньшее количество золы остается после его работы. От котла ответвляется змеевик-теплообменник, который соединяется с системой парового отопления и горячего водоснабжения при желании.

Сфера применения

Котлы на дровах — универсальные приспособления, которые можно использовать в самых различных отраслях, что делает их производство выгодным, а положение на рынке — востребованным. Твердотопливные котлы, работающие на дровах, по-прежнему применяются в промышленности, но сфера производства предъявляет к ним более серьезные требования, чем хозяева частных домов.

Наиболее распространенной областью применения является строительство частных домов и коттеджей. Примечательно, что дровяные котлы, функционирующие с помощью твердых видов топлива, могут использоваться в качестве источников тепла и в других постройках: для бани, хозяйственных построек для фермы и т.д.

Достоинства

Котлы на дровах для отопления имеют следующие преимущества:

• высокая автономность;
• экологичность и доступность;
• покупка топлива не станет причиной серьезных финансовых затрат;
• многие устройства автоматизированы, а потому нет необходимости постоянно контролировать закладку топлива и циркуляцию системы.

Таким образом, эксплуатация такого оборудования вполне укладывается в рамки бюджета и образа жизни среднего гражданина.

Недостатки

Дровяной котел имеет один серьезный недостаток — необходимость в пространстве для хранения топлива – дровяника, угольной пристройки и т.д. Кроме того, в домашний вариант нужно периодически подкладывать дрова и он нуждается в постоянной очистке.

Принцип работы

Водяные отопительные системы часто используют твердотопливные котлы, работающие на дровах. Конструкция представляет собой схему из трех узлов: топка, теплообменник и трубопровод с радиаторами. Работа очень похожа на дровяную печь, но с наличием змеевика, через который и нагревается жидкость.

Структура

Для правильной работы дровяные котлы в системе с водяным контуром нуждаются в следующих узлах:

• котельная – комплекс из насоса, змеевика, расширительного бака;
• дымоход для тяги и отвода газа;
• трубопровод, батареи и при желании бойлер.

Стоит отметить, что при естественной циркуляции водного контура дровяные котлы теряют эффективность: течет конденсат, часто забивается сажа. Лучше отдавать предпочтение принудительной циркуляции с насосом и байпасом.

Принцип действия

Принцип функционирования следующий: после подключения дровяной котел получает топливо, которое сгорает и выделяет тепло. Эта энергия тепла принимается теплообменником, и вода в змеевике нагревается. Благодаря разнице в плотности холодной и горячей воды запускается естественная циркуляция – теплоноситель поступает в радиаторы, и, охлаждаясь, возвращается по обработке.

Как улучшить

Дровяные котлы дают возможность подключить бойлер для обеспечения горячего водоснабжения в частном доме, а также насос для регулирования циркуляции. Последнее сделает систему зависимой от электричества, поэтому вместе с насосом нужно устанавливать байпас – переключатель принудительной циркуляции на естественную. Водяной контур в системе отопления, в которую включен котел на дровах с насосом, обогревает помещение в 2 раза эффективнее.

Классификация по типу подачи

В зависимости от вида подачи котел на дровах может быть с ручной загрузкой и с автоматической подачей топлива. Ручная загрузка подразумевает длительное горение – такие устройства могут работать на дровах порядка 70 часов с подачей воздуха через специальную телескопическую систему. Эта простая и надежная конструкция способна отопить площадь частного дома в 20-600 м2, обладая мощностью от 7 до 40 кВт.

Пиролизная печь.

Менее популярный и менее дорогой вид – пиролизные печи, работающие на древесном газе, который получается при сгорании дров на высоких температурах. Такая система хороша тем, что оставляет минимум золы, но хватает закладки дров на 10 часов.

Наконец, пеллетные печи с автоматической подачей работают на специальном виде топлива – пеллете, представляющим собой переработанные и спрессованные отходы древообрабатывающей промышленности. При желании можно использовать дрова и уголь. Такие дровяные котлы применяются для огромных помещений от 150 м2 и выше.

x-teplo.ru

Котел на дровах своими руками: делаем дешево и качественно

Автономные отопительные системы — настоящее спасение в загородном доме. При этом хочется, чтобы это была не просто банальная печка, а сеть, обеспечивающая не меньший уют и комфорт, чем в городской квартире. Отличное решение — монтаж отопительной системы на основе твердотопливного котла. Самодельный котел отопления, работающий на дровах, пеллетах или другом твердом топливе, способен стать сердцем полноценной инженерной сети.

Преимущества твердотопливных котлов

Котел своими руками

В период повсеместной газификации котлы на твердом топливе, казалось бы, должны отойти в сторону, уступив первенство более современному и технологичному газовому оборудованию. На практике же сложилась иная ситуация, особенно в сельской местности, где стоимость дров невелика, а о газе остается только мечтать. Кроме того, большинство сельчан отлично умеют работать своими руками, создавая настоящие произведения технического искусства. При этом они руководствуются примитивными чертежами, нарисованными буквально «на коленке».

Из-за этих особенностей дровяной или пеллетный твердотопливный котел становится настоящей находкой для жителей загородных домов.

Дровяные и пеллетные пиролизные котлы обеспечивают подачу тепловой энергии за счет древесного газа, образующегося при горении твердого топлива при высокой температуре. Одна загрузка обеспечивает непрерывную работу агрегата в течение примерно 12 часов. Самое главное — следить, чтобы топливо было хорошо просушено, иначе котел тепла не даст.

Популярность твердотопливных котлов объясняется еще и их немалыми преимуществами по сравнению с другими видами котельного оборудования:

• Простота эксплуатации. Достаточно своевременно наполнять топку дровами или пеллетами, чтобы котел справлялся со всеми возложенными на него функциями.
• Возможность самостоятельного изготовления. В отличие от твердотопливных агрегатов газовое оборудование невозможно собрать своими руками.
• Относительная безопасность эксплуатации. В отличие от газовых твердотопливные котлы не взрывоопасны.
• Минимальные эксплуатационные затраты.
• Возможность обогревать помещение большой площади.

Изготовление котла своими руками

Изготовление любой конструкции своими руками начинается с выбора материалов и инструментов. Не являются исключением из этого правила и элементы системы отопления. Для конструирования самодельного водогрейного котла, работающего на твердом топливе, потребуются:

• Стальные листы толщиной 4–5 мм.
• Стальные круглые трубы.
• Профильные трубы.
• Заслонки и дверца с задвижкой.
• Метизы и крепежи.

Для реализации простейшей схемы отопления этого набора материалов вполне достаточно. Если есть определенные навыки, можно расширить функции водогрейного агрегата за счет установки автоматики и различных датчиков.

Обратите внимание! Если оборудование планируется использовать не только для отопления, но и для подачи горячей воды в дом, потребуется реализация более сложной конструкции с двумя отсеками.

Прежде чем начать сборку водогрейного агрегата, необходимо:

• сделать чертеж самого устройства;
• рассчитать уклон трубопровода;
• предусмотреть месторасположение расширительного бачка и его утепление на случай сильных морозов.

Помимо этого потребуется построить дымоход — кирпичный или из металла, а также оборудовать место для хранения твердого топлива. Как правило, для расположения твердотопливного котла отводится отдельное помещение типа мини-котельной, чтобы грязь не разносилась по всему дому.

Сборка котла

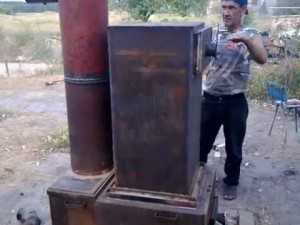

Сборка котла самостоятельно

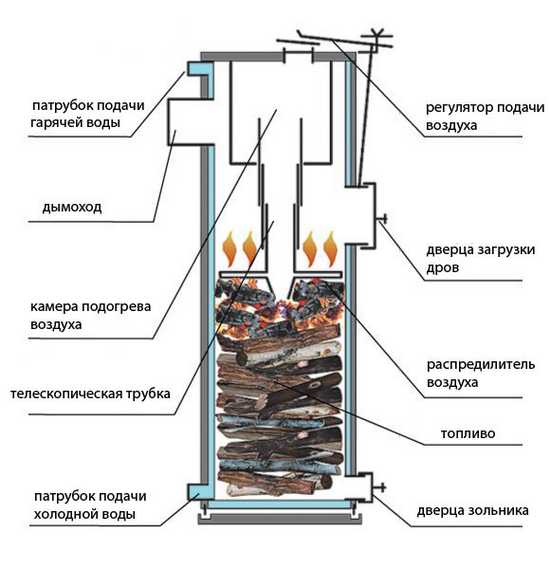

Определившись с материалами и схемой, можно приступать к изготовлению котла отопления своими руками. Самая простая конструкция строится по принципу матрешки. Это наиболее эффективный способ расположения загрузочной зоны и отсека для нагрева теплоносителя. Камера горения располагается в наружном, большем по размеру отсеке. Внутри него находится стальной резервуар с теплоносителем.

Важно следить, чтобы резервуары нигде не соединялись между собой, иначе самодельный котел будет не годен к использованию. Стенки агрегата свариваются из трубы диаметром 800–1000 мм. Дно вырезается из листового металла и приваривается к стенкам. Здесь важно сделать качественные сварочные швы, для чего может понадобиться квалифицированный сварщик и соответствующая аппаратура.

Следующий этап — создание воздухораспределителя. Для этого также вырезается металлический круг размером примерно на 20 мм меньше внутреннего диаметра котла. В центре высверливается отверстие около 20 мм в диаметре. В нижнюю часть вваривается крыльчатка с лопастями, размер которых не превышает 50 мм. В верхней части располагается труба диаметром 60 мм, высота которой равна высоте самого отопительного прибора. В верхней части воздуховода устанавливается заслонка.

В нижней части агрегата вырезаются отверстия, где будут установлены дверцы топки и зольника. Труба дымохода изготавливается из трубы диаметром 100 мм. Последний штрих — крышка с отверстием для воздухораспределителя, плотно прилегающая к стенкам. Котел готов и создан без лишних затрат своими руками. Чертежи для такой конструкции можно найти в сети или начертить самостоятельно.

Установка котла

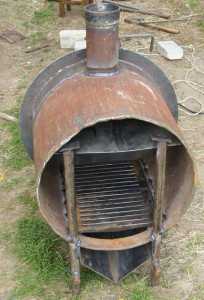

Установка котла самостоятельно

Самодельный котел автономной системы отопления устанавливается на заранее определенном месте. Важно помнить, что он работает за счет сгорания дров или другого твердого топлива, а значит, является источником пожарной опасности. Место установки лучше дополнительно выложить кирпичом или залить бетоном. После монтажа агрегата его необходимо подключить к водяному контуру.

Обвязка может быть с естественной или принудительной циркуляцией. Системы отопления с принудительной циркуляцией энергозависимы. Низкая скорость теплоносителя при естественной циркуляции может существенно уменьшить мощность отопительного прибора. Чтобы избежать развития такой ситуации, используют трубы большого диаметра.

Обвязка с принудительной циркуляцией исключает использование труб большого диаметра. Для обеспечения движения теплоносителя в обратку устанавливается насос. При этом основной недостаток — энергозависимость системы. В случае отключения электроэнергии котел может перегреться.

Чтобы избежать подобных недостатков, рекомендуются комбинированные системы. Основной контур выполнятся с принудительной циркуляцией, но при этом в схеме устанавливается один или два стояка для естественного движения теплоносителя по трубам.

Заключение

Сделать своими руками качественный и надежный котел, работающий на дровах, не так уж сложно. Все, что для этого потребуется — простые материалы, чертежи и схемы будущей системы, а также инструменты и навыки. Но не стоит забывать о пожаробезопасности устраиваемого агрегата, для чего необходимо соблюдать нормы и правила монтажа подобных устройств. Итог работы — тепло и комфорт в доме без лишних затрат.
