Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

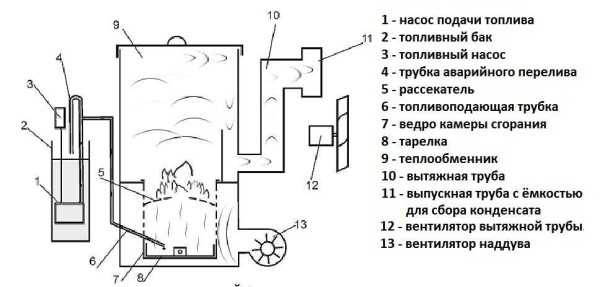

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

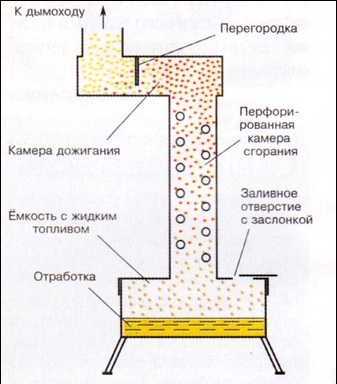

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.


Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.


Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.


Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

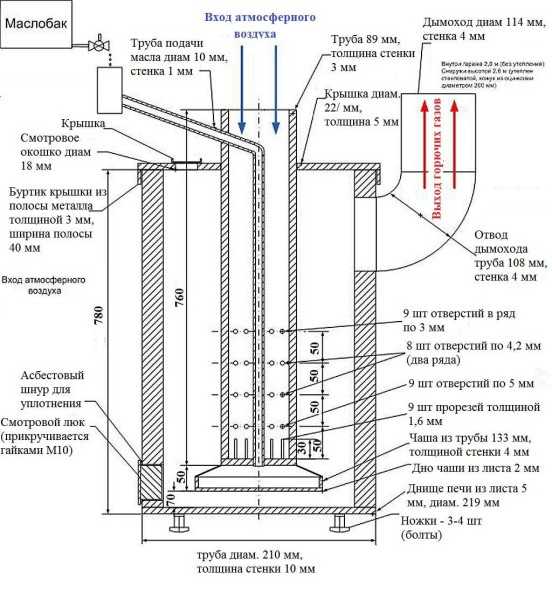

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.


Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

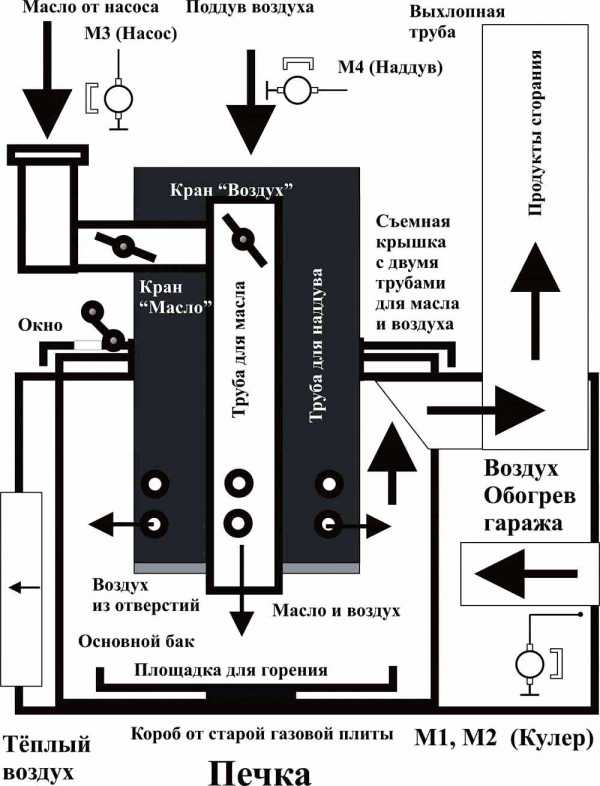

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

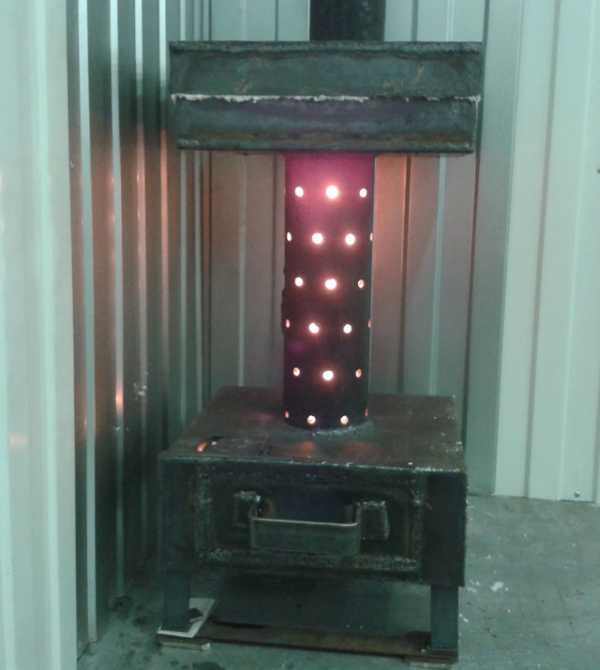

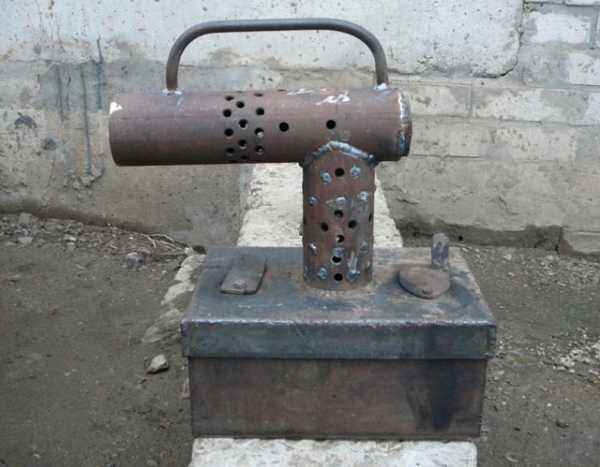

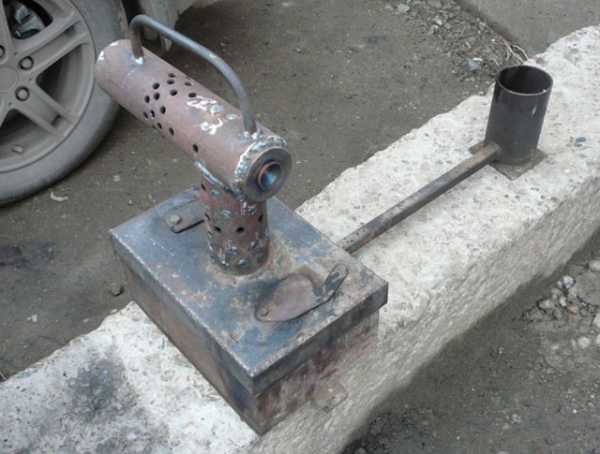

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.


Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

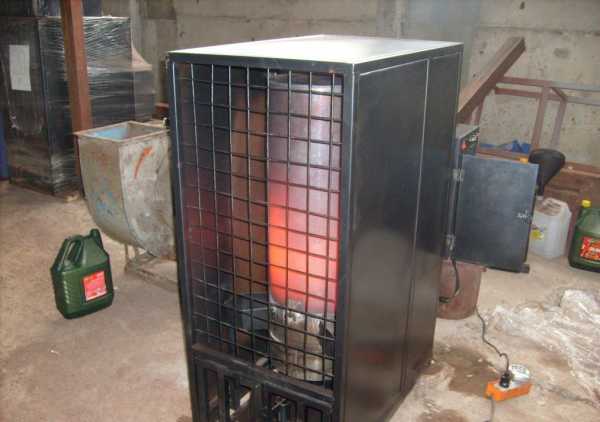

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

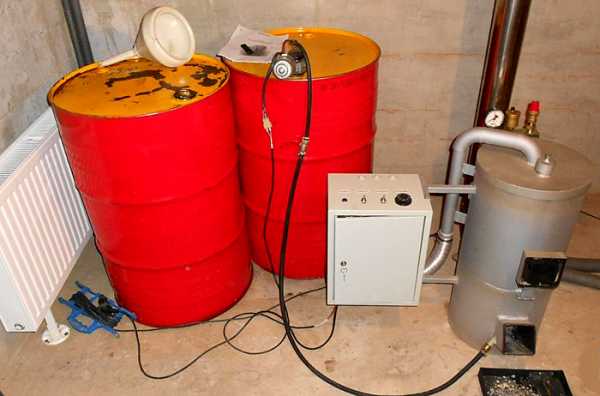

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.


В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.


teplospec.com

размеры, расход масла, отопитель на отработанном масле

Содержание:

Мини печью на отработке называется малогабаритный нагревательный прибор, который при небольшом расходе топлива (0,5 л/час) способен производить 5-6 кВт тепла. Такая печь иногда называется «гаражной», так как ее топливом служит отработанное машинное масло.


Как изготовить печь своими руками

Народные умельцы довольно часто делают гаражные печки из старых кислородных или газовых баллонов. Из верхней или нижней части баллона легко изготовить резервуар компактного обогревателя. Для подобных конструкций характерны надежность, прочность, пожарная безопасность. Сварочные работы здесь сведены к минимуму, т.к. можно обойтись всего одним швом. Очень помогает наличие кольцевого шва на самом баллоне, который оснащается уплотнительным кольцом. При отсутствии баллона вместо него подойдет любой металлический сосуд диаметром 200-400 мм и высотой 350 мм.

Наряду с емкостью для отработки, понадобится также наличие трубы для транспортировки топливовоздушной смеси, толщина стенок которой должна быть не менее 4 мм. Эту роль может выполнить любая труба нужно диаметра, оснащенная приварными конусами, изготовленными в основном из 4-х миллиметровой конструкционной стали. Размеры печи на отработке при самостоятельном конструировании должны строго соблюдаться. Если их по какой-то причине нужно изменить, то это разрешается делать только пропорционально, и в пределах 20 мм.


Особенное значение при сборке обогревателя имеет качество фиксации воронок. Стыковочные швы должны быть проварены очень хорошо, так как именно эти участки во время эксплуатации переживают наибольшее воздействие со стороны нагретой до значительной температуры топливовоздушной смеси. Дымоходная труба, как правило, имеет длину не более 350 см. Если сделать длину больше, это спровоцирует увеличение тяги, которая, в свою очередь, начнет вытягивать за пределы топки часть отработки. Как результат, расход топлива увеличится, а теплоотдача снизится.

Чем особенна мини печь

Конструкция отопителя на отработанном масле обладает определенной специфичностью:

  • Своеобразная форма нижней воронки для тепловоздушной массы позволяет последней хорошо перемешиваться во время прохождения этого участка печи.
  • Верхней воронке отводится роль камеры дожига, поэтому ее не отделяют от камеры сгорания. Для того, чтобы перед выходом в дымоходную трубу газы смогли достаточно долго задерживаться для окончательного догорания, этот элемент конструкции делают зауженным.
  • Отдельные узлы гаражной печи соединяются хомутами, поэтому прибор при необходимости можно быстро разобрать. Так как суммарный вес конструкции обычно не превышает 10 кг, то в разобранном виде ее спокойно можно перевозить в багажнике автомобиля.

Преимущества печи на отработке

Мини печь обладает целым рядом достоинств:

  1. Возможность самостоятельного изготовления по имеющимся в свободном доступе чертежам.
  2. Во время работы дополнительный воздухозабор не требуется.
  3. 3.       Подача отработки осуществляется автономно, что позволяет контролировать расход масла печи на отработке.
  4. Обогреватель отличается хорошей экологичностью, экономичностью и высоким КПД (75%).
  5. Топливо для печи стоит очень дешево, т.к. в большинстве случае его попросту сливают в отходы.
  6. Прибор обладает высокой степенью надежности благодаря простым чертежам и отсутствию в составе конструкции сложных элементов. Строго говоря, там просто нечему ломаться.
  7. На эффективность работы печи температуры окружающего пространства практически не влияет.
  8. Высокая пожарная безопасность объясняется тем, что в топке происходит сжигание паров отработанного масла: такое пламя не в состоянии распространяться.
  9. Поверхность печи разогревается достаточно, чтобы на ней разогревать и даже готовить пищу.
  10. При необходимости, печь может выполнять роль котла водяного отопления.

Работающие на отработанном масле печи имеют некоторые недостатки:

  • Дымоходная труба должна иметь ограниченные размеры и быть исключительно горизонтальной.
  • Обогреватель при интенсивной эксплуатации требует еженедельной разборки и чистки.

Использование отработанного масла и его расход

Для работы гаражной печи применяют только отстоянное отработанное масло. Это позволяет отделить от него воду, тосол и прочие примеси: как результат, расход печи на отработке снижается. Для управления топкой придется высчитать, сколько масла расходуется на протяжении часа работы прибора, и заранее залить нужный объем топлива.

Тушение пламени с помощью воды строго запрещено. В экстренных случаях это можно сделать углекислотным огнетушителем.

Дополнительные возможности

Мини печь может выполнять роль котла обогрева помещения и воды для бытовых нужд. Она очень удобна в качестве резервного источника тепла на случай отключения отопления, поломки основного котла или усиления морозов. Кроме гаражей и мастерских, обогревателями на отработке могут оснащаться дачи и небольшие частные дома.


Объем нижней части газового баллона — примерно 100 л, чего вполне хватит для создания водяного контура. Для этого верхняя часть зоны дожига усиливается несколькими витками стального трубопровода: находящаяся внутри вода будет нагреваться, передавая тепловую энергию далее. Во избежание падения температуры газов, для защиты змеевика используется стальной теплоотражатель. Холодную воду в такой схеме подают снизу: после нагревания она будет уходить в контур.

Если имеется несколько этажей, то перед монтажом контура необходимо все тщательно продумать. Полотенцесушитель в такой схеме применять не рекомендуется. Положительными характеристиками однотрубных контуров является их внешняя эстетичность, простота обустройства и небольшой расход печки на отработке. Слабая сторона систем данного типа заключается в неудобство регулировки температуры: даже если установить вентили, сделать это будет достаточно сложно. Нередко отопительные системы, работающие от печей на отработке, монтируются в теплицах и производственных помещениях.


teplospec.com

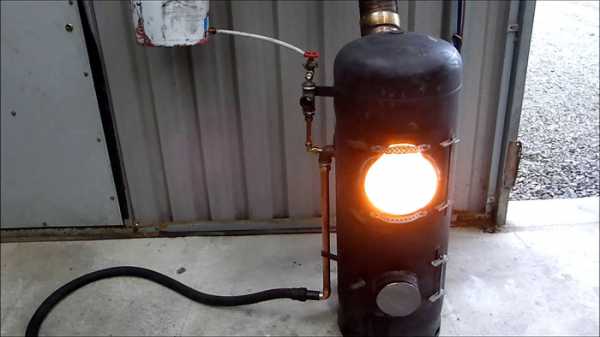

Печь на отработанном масле своими руками

Недавно сам сделал печь на отработанном масле. Времени, как и денег, ушло немного. За фото не судите – делал наспех, поэтому особо аккуратничать было некогда. Также такую печь можно топить дровами – большая камера хорошо для этого подходит.

Вот такая печка на отработке

Отработка

Содержание статьи

Техника безопасности

Сразу начну с предупреждений и нравоучений. Перед началом работы трезво оцените свои возможности. Помните: такая печь является потенциально опасным оборудованием. Любые ошибки могут привести к трагическим последствиям. Но если вы все сделаете правильно, готовая самодельная печь на отработке ни в чем не будет уступать сертифицированному обогревателю заводского производства.

Печь я изготавливал сам. Специалистом в сфере отопительных систем я не являюсь и на подобное звание не рассчитываю, инструкцию подаю как есть, можете пользоваться строго под свою ответственность.

Единственное, что могу посоветовать из своего опыта: ни в коем случае не собирайте масляную печь не капельного типа. У подобных агрегатов резервуар для отработки расположен внизу основной части конструкции. Делать это не рекомендуется по той причине, что при нагревании масло становится пожароопасным и в целом непредсказуемым.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем.

Также я не советовал бы вам собирать печку с открытой горелкой и пламенем

Принцип работы самодельной печки на отработке

Моя печка на отработке работает по очень простому принципу. Производится розжиг. Топливо начинает гореть на поверхности корпуса и раскаляет печку. По ходу процесса через дымоотводящую трубу под воздействием тяги выводятся нефтяные пары.

Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.

Принцип работы самодельной печки на отработке

Из чего собирать печь?

Для сборки подобной печки я подготовил следующее:

  • баллон от газа на 50 литров;
  • стальную трубу. Лучше всего использовать трубу диаметром 10 см. На корпус, горелку и дымоход хватило двух метров изделия;
  • стальной уголок. Всего у меня ушло немного больше метра уголка на 5 см. Из него я делал подставку под печку, различные внутренние детали теплообменника и дверные ручки;
  • лист стали. На заглушки и днище верхней камеры ушло около 50 см2 4-миллиметрового листа;
  • тормозной диск. Я использовал чугунный диск от машины. Главное, чтобы по размеру он свободно входил в баллон;
  • пустой баллон от фреона. Подойдет стандартный баллон. Главное, чтобы игольчатый вентиль работал. Его я использовал для изготовления топливного бака;
  • кусок шланга для подачи топлива;
  • пару хомутов;
  • кусок полудюймовой трубы. По ней в печку будет подаваться масло;
  • вентиль на полдюйма;
  • петли.

Изготовление корпуса

Из этого баллона буду делать печку

Я использовал б/у-шный баллон. Газа в нем уже не было, но на всякий случай я открыл вентиль и оставил баллон так на улице на ночь.

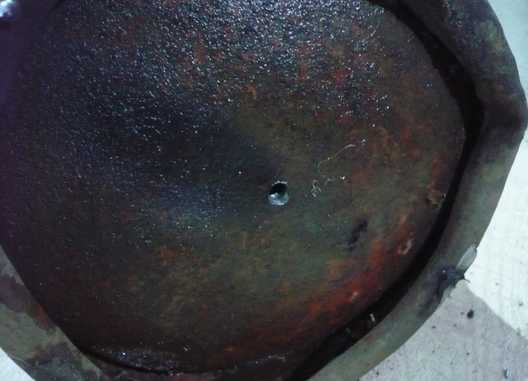

Потом я осторожно и медленно просверлил в днище баллона отверстие. Чтобы не появлялись искры, я предварительно смочил сверло маслом.

Отверстие

Потом я заполнил баллон водой и слил ее – это убрало остатки газа. Работайте аккуратно, старайтесь не разлить газовый конденсат, т.к. воняет он очень сильно и очень долго.

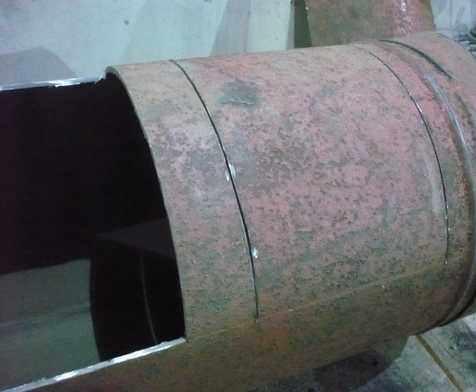

Потом я вырезал пару проемов. В верхнем проеме я сделаю камеру сгорания и поставлю теплообменник, в нижнем будет горелка с поддоном. Камера вверху специально сделана такой большой, чтобы при необходимости ее можно было топить дровами, прессованными брикетами и т.п.

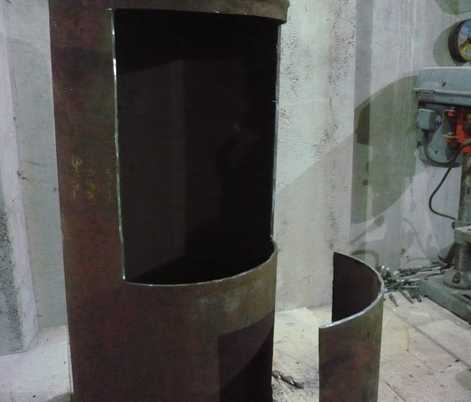

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

Показано, как режу баллон

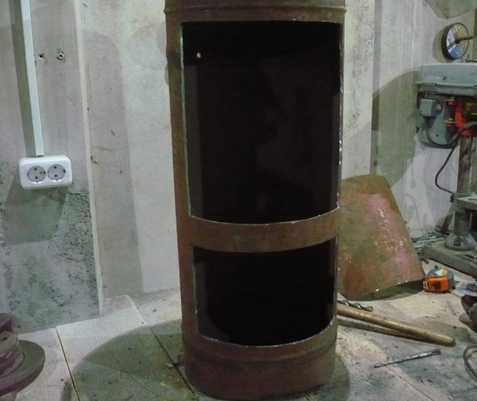

В итоге вот что вышло

Потом я еще раз промыл вскрытый газовый баллон от газового конденсата.

Дно камеры топливника и горелка

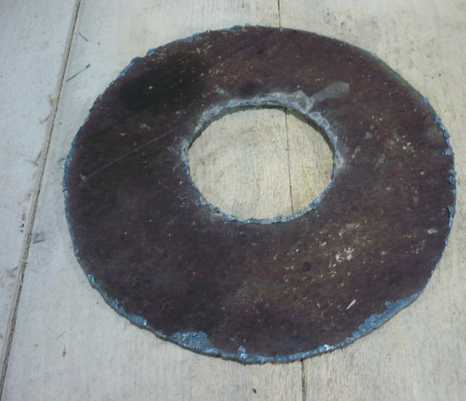

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.

Из стали дно вырезал

Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров

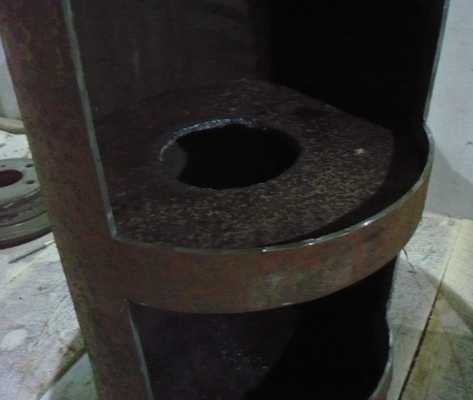

Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.

Это будет горелка

Сверлю отверстия

Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

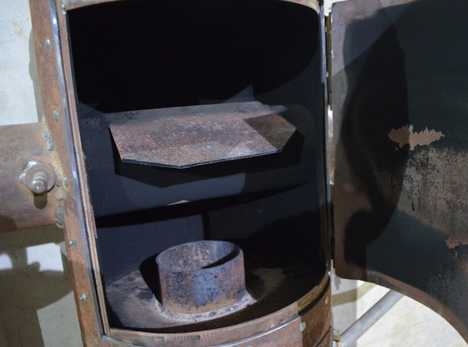

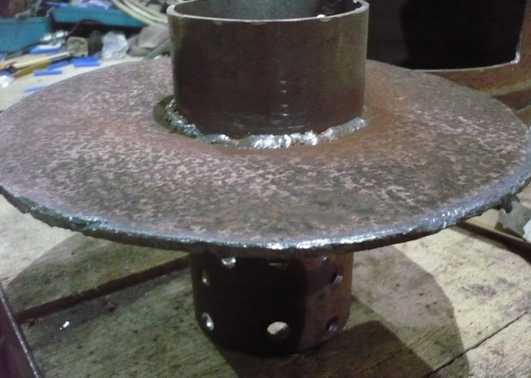

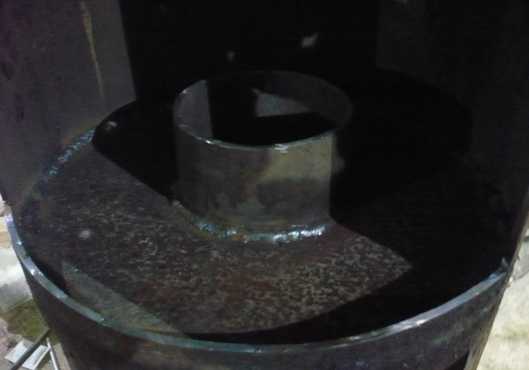

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место.На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.

Сначала я вварил горелку в днище верхней камеры

Установил горелку

Изготовление поддона для отработки

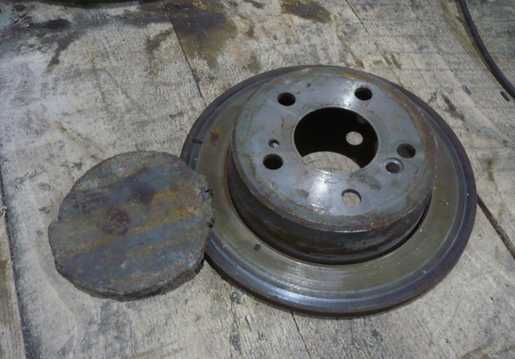

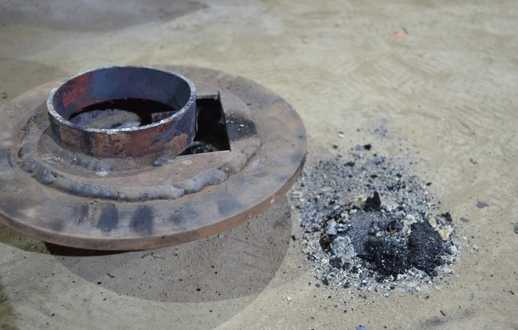

Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.

Вот из этого диска и буду делать поддон

Внизу приварил днище.

Стальной круг — это днище

Приварил дно

Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.

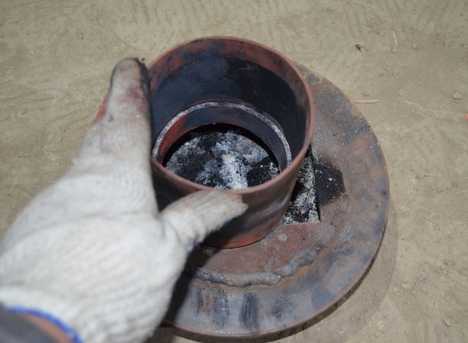

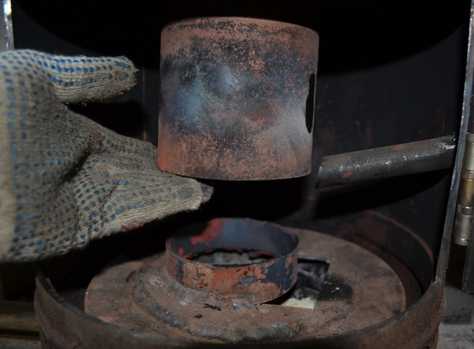

Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.

Дальше сделал муфту

Муфта

Ставлю муфту на место

Ставлю муфту на место

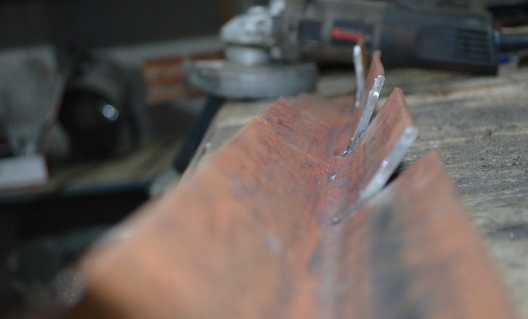

Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.

Обеспечение подачи масла

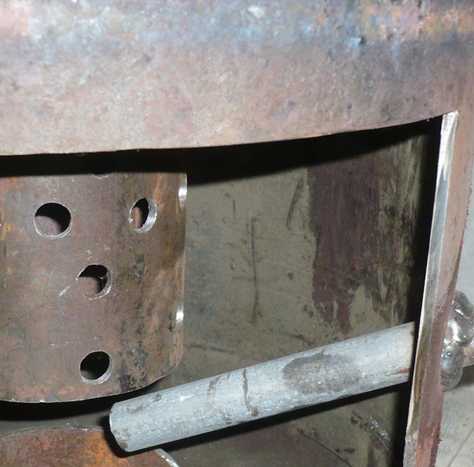

В отверстие вставлю трубку

Через трубку будет капать отработка

Трубку прихватил сваркой

Подрезал трубку

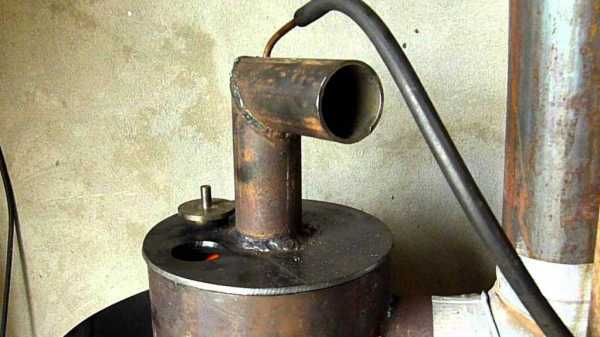

Дальше я работал над системой подачи масла. Для этого взял кусок трубы и приварил его к поддону посредством предварительно подготовленного отверстия. Трубу я заранее подрезал, чтобы струя отработки могла нормально проходить через проем в поддоне.

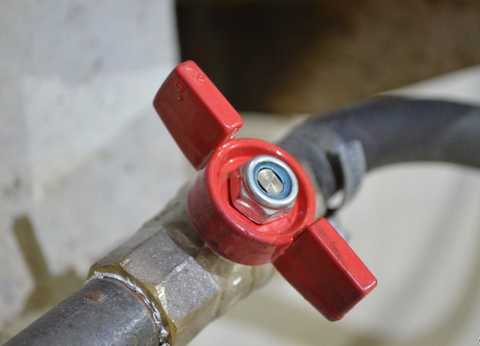

Это аварийный вентиль и трубка, которая ведет к баку

Провел трубку к баку и поставил вентиль.

Обустройство дымохода

Делаю дымоход

Дымоотводящую конструкцию я сделал из 10-сантиметровой трубы. Ничего сверхъестественного – трубу просто приварил к отверстию в центре верхушки корпуса.

Дымоход вывел на улицу к крыше через стену. К стене прикрепил кусок металлического листа для противопожарной защиты. Саму трубу лучше пропускать через стену в специальном огнеупорном стакане.

Тут видно, как труба проходит через стену

Дымоход, вид с улицы

Сборка теплообменника

Печку делал для обогрева гаража. Водяных батарей у меня в гараже нет, так что я решил, что лучше, чтобы сразу подогревался и циркулировал воздух. Если же у вас есть водяные батареи, то можете отказаться от воздушного теплообменника и просто пустить 4-5 водяных змеевиков через верхнюю камеру, подключив их параллельно. В таком случае конструкцию надо дополнить циркуляционным насосом и вентилятором. Подобное оснащение позволит обогревать печкой хоть весь дом, надо лишь комнату для установки печки выделить.

Сборка теплообменника

Вернемся к моему теплообменнику. Его я установил между дымоотводящей трубой и горелкой печки – тут тепла больше всего. К теплообменнику приварил железную пластину. Благодаря ей будет лучше удерживаться пламя. Также она поспособствует распределению огня внутри корпуса печки.

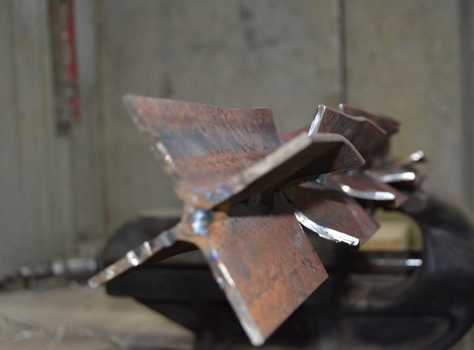

Внутри теплообменника поставил воздушный завихритель. Каких-то инженерных изысков в таком завихрителе нет, зато со своей задачей он справляется на все сто. При работе на максимальной мощности металл корпуса раскаляется до алого цвета, а нагретый выходящий воздух пробивает даже через перчатку. Сам завихритель можете увидеть на фотографии.

Делаю завихритель

Делаю завихритель

Делаю завихритель

Поставил завихритель

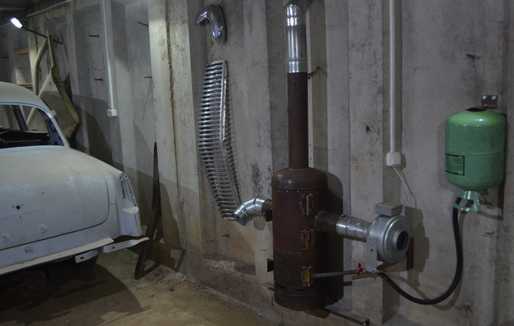

Дальше я взял канальный вентилятор и поставил его с одной стороны теплообменника. Кстати, к вентилятору можно подключить термореле для автоматизации. Это позволит самостоятельно устанавливать температуру и экономить ресурсы. Я, например, решил использовать термореле от Autonics – у меня оно просто валялось без дела. Но можно взять и какую-то бюджетную модельку, к примеру, Vemer KLIMA. Его я тоже опробовал, функционирует отлично.

Сделал наддув

Вот что получается

Тепло концентрируется в отсеке топливника.

Бак для масла

Бак для масла

Для изготовления бака я взял баллон от фреона. Можете за копейки купить его на любом СТО либо в пункте приема металла. Главное, чтобы игольчатый вентиль этого баллона был в исправном состоянии. С его помощью в будущем вы сможете точно контролировать объем подаваемого топлива.

Бак для масла

Бак соединил с печкой с помощью шланга. Шланг подключил к вентилю. Сам бак закрепил в перевернутом положении.

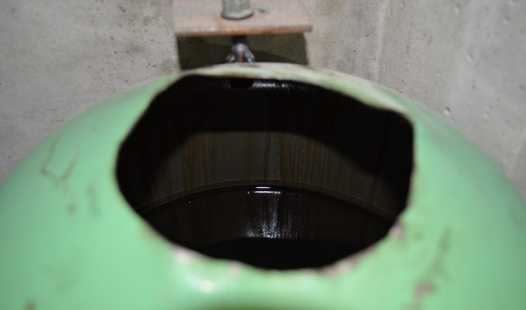

Для заливки отработки вырезал в баке отверстие.

Обустройство дверец

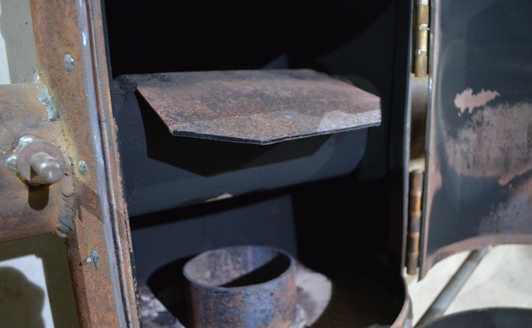

Печка почти готова. Остаются последние штрихи. В дверке нижней камеры я вырезал проем, через который воздух может свободно поступать к поддону и горелке печки.

Зазор

Проем в верхней дверце оснастил упорными пластинами для дополнительной герметизации.

Приклепал упорные пластины

Для верхней дверки собрал простой замок. В процессе нагревания корпус печки «ведет». Чтобы камера сгорания оставалась герметичной, верхняя дверка должна закрываться максимально надежно. Для этого я и сделал замок.

Простой замок

К стене привинтил несколько кусков металлического уголка.

На прикрученный уголок установил печку. Это и удобно (при необходимости можно будет намного легче проводить ревизию), и функционально (потери тепла в грунт уменьшаются).

Установил печку

Как разжигать и останавливать печь?

После множества экспериментов я нашел самый простой и эффективный способ розжига такой печки. Сначала я наливаю в поддон масло. Его не должно быть слишком много. Достаточно, чтобы масло перекрывало дно поддона.

Потом я беру кусок поролона и тщательно смачиваю его бензином или растворителем. Пропитанный поролон кладу в поддон так, чтобы нижняя часть куска погрузилась в масло.

Потом я поджигаю поролон. Он устойчиво горит, даже если тяга становится чересчур сильной. В результате поверхность поддона разогревается до необходимой температуры.

Затем я осторожно открываю вентиль бака с топливом так, чтобы оно начало течь очень тонкой струйкой. Регулируйте подачу отработки максимально осторожно и медленно.

Печка постепенно войдет в рабочий режим. Периодически следите за уровнем отработки в поддоне.

Чтобы остановить такую печку, достаточно попросту перекрыть вентиль на баке с маслом, а потом, когда прекратит течь масло, перекрыть и аварийный вентиль. Печь полностью потухнет в течение 3-5 минут и корпус начнет остывать.

Как чистить печь?

Первая чистка

По ходу работы в горелке, дымоотводящей трубе и поддоне печи будет собираться нагар. Естественно, печку можно чистить только после ее остывания.

При чистке я обычно придерживаюсь следующей последовательности:

  • беру пару-тройку горстей чистого песка либо мелкой щебенки и поочередно забрасываю их в выход дымоотводящей трубы со стороны улицы;
  • убираю песок или щебенку с сажей из дымоотводящей трубы сквозь верхнюю камеру;
  • с помощью прутка смахиваю гарь со стенок горелки печки в нижний поддон;
  • достаю сам поддон и вытрушиваю отходы.

Надеюсь, мой опыт станет вам полезен, и вы сможете так же просто, как и я собрать печку на отработанном масле.

Удачной работы!

Видео – Печь на отработанном масле своими руками

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

Видео — Различные печи на отработанном масле

stroyday.ru

Печь на отработке своими руками (длинный пост)

Порядок сборки такой:

1.)Делаем корпус.
а.)Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
б.)Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
в.)К дну приваривают ножки (их можно сделать из болтов).
г.)На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
д.)С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.

2,)Мастерим крышку.
а.)Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
б.)По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
г,)По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.

3.)Делаем трубу для подачи воздуха и топлива.
а.)Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
б.)Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
в.)На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
г.)Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
д.)С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
е.)С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
ж.)В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

4.)Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.

5.)Изготавливаем чашу для топлива
а.)Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
б.)Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
в.)Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.

6.)Сборка.
а.)Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
б.)Устанавливаем крышку с устройством подачи топлива/воздуха.
в.)На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

fishki.net

на отработанном масле, масляная печка своими руками, как сделать печь капельного типа

Печь на отработке вполне можно сделать своими рукамиБросовые материалы можно применять с пользой. А если это касается топлива и отопления, то можно еще и значительно сэкономить. Ярким примером являются печи на отработке, которые могут работать на совершенно любом виде масла, а именно: трансмиссионное, дизельное, машинное, растительное, кондитерское.

Экономная печь на отработанном масле

Основополагающим принципом разработки и изготовления конструкции считается то, что летучие вещества, вызывающие неприятные запахи изначально испаряются, а затем происходит их сжигание. Поэтому зачастую печь имеет две отдельные камеры горения, соединенные трубой, в которой проделаны отверстия. В нижней камере осуществляется нагрев топлива и его последующее испарение. Горючие пары проходят вверх по трубе, где перемешиваются с кислородом. В верхней части трубы смесь воспламеняется и постепенно догорает во второй, верхней камере.

Горение паров осуществляется с выделением большого количества тепла и минимальным количеством дыма. При применении правильной технологии дыма практически нет, точно так же, как и сажи.

Работа печки на отработанном масле имеет свои определенные достоинства и недостатки, которые обязательно нужно учитывать при сооружении конструкции. Обогреватель, который работает на отработанном масле, имеет определенные плюсы и минусы, которые нужно учитывать при изготовлении и применении такой конструкции. Основным плюсом считается то, что печка использует отработанное топливо, которое подлежит утилизации. При соблюдении всех технологий при изготовлении конструкции, сгорание происходит полное, так, что почти нет никаких особо вредных выбросов в атмосферу.

Остальные плюсы не менее весомы и к ним относятся:

  • Простая конструкция;
  • Высокая результативность;
  • Доступная стоимость топлива и самого оборудования;
  • Работает на любых видах масла.

Кроме того, допускается до 10% содержания загрязняющих веществ. Однако, существуют и определенные недостатки использования обогревателя такого типа, которые в основном заключаются в том, что при несоблюдении требуемой технологии сгорание топлива может быть неполное. При этом пары попадают в помещение, а это может быть очень опасно. Именно поэтому, отопители, работающие на отработанном масле, устанавливаются исключительно в помещениях с хорошей вентиляционной системой. Для обеспечения хорошей тяги должен быть достаточно высокий и мощный дымоход, высота его должна состоять не менее 5 метров.

К недостаткам также относится:

  • Регулярная очистка тяги и дымовой трубы;
  • Проблемный розжиг;
  • Печь очень сильно гудит.

Возможны также и водонагревательные варианты, однако, их самостоятельное конструирование считается очень сложной задачей, так как нельзя сильно понижать температуру в области горения. Из-за таких конструктивных особенностей достаточно редко они используются для отопления жилых домов.

Масляная печь: область применения

В базовой комплектации масляная печка на отработанном масле греет воздух. Они еще называются: тепловыми пушками, калориферами, теплогенераторами. Для обогрева жилых помещений они используются достаточно редко, так как воздух сильно пересушивается, а кислород от раскаленных стенок отопительного прибора выжигается. Зато для поддержания требуемых температурных показателей в технических или производственных помещениях, такие приборы работают очень результативно.

Масляная печь, как правило, используется в гаражах или в производственных цехах

Они широко применяются:

  • На автомойках;
  • Складах
  • В гаражах;
  • Производственных цехах;
  • Теплицах.

Многие варианты можно усовершенствовать, установив змеевик для нагрева воды или сделав водяную рубашку. Подобное оборудование будет относиться к разряду водонагревательных и его можно устанавливать в систему водяного отопления. Без применения автоматических систем, печь на отработке с водяным контуром требует регулярного грамотного контроля, что не всегда бывает удобно.

Как сделать печку на отработке

Сделать печку на отработанном масле самостоятельно вполне возможно.

Существует несколько различных вариантов такого изделия, в частности, такие как:

  • Печи для сжигания отработки из трубы для гаража;
  • Чудо-печка;
  • Мини-печи;
  • Печь из трубы и баллона.

Существуют также и готовые варианты этого изделия, которые достаточно только приобрести, монтировать и можно проводить обогрев помещения. Печь для сжигания отработки из трубы сделать очень просто, если уже имеется готовый корпус. В качестве корпуса можно использовать толстостенную трубу. Работа этого изделия основана на испарении в плазменной чаше.

Для изготовления печи изначально нужно изготовить корпус, для которого подойдет толстостенная труба, диаметром 210 мм толщиной стенок 10 мм. Высота трубы составляет 780 мм. Из листовой стали нужно вырезать дно и приварить его к трубе.

К дну приварить ножки, а на расстоянии 70 мм от дна сделать смотровое окошко, а также сделать дверцу. Размер окошка и дверцы может быть любым, в соответствие с потребностями. С противоположной стороны с отступом от верха 7-10 сантиметров нужно приварить трубу для выведения дымовых газов.

Из металла нужно вырезать также и крышку, которая будет служить в качестве дополнительного смотрового окошка и дополнительно применяется как предохранительный клапан.

Дополнительно нужно сделать трубу для подачи топлива и воздуха. После изготовления и монтирования отопительного котла проводится его испытание. Изначально в чашу укладывается немного бумага, наливается немного горючей жидкости, поджигается. После того, как бумага немного прогорит, можно подавать топливо. Чтобы правильно выполнить изготовление и монтаж отопительного прибора, нужно подготовить чертеж. При неправильном монтаже устройства может быть взрыв.

Что такое отработка масла

Отработанное масло идеально подойдет для обеспечения печного отопления. Печное отопление с помощью такого вида топлива может быть очень результативным, однако, перед его применением нужно выполнить очистку, которая позволит устранить лишние примеси и воду.

К таким видам очищения относятся:

  • Метод коагуляции;
  • Ионообменная коагуляция;
  • Адсорбция;
  • Селекция.

Также существуют другие способы очистки масел с применением реагентов, вводимых в масляную основу. Они взаимодействуют с различными примесями, напрямую связанными с загрязнением масла. Важно! Печь на отработанном масле обязательно должна быть построена в соответствие со всеми схемами и чертежами, чтобы получить гарантировано хороший результат. Лучше не использовать для дома.

Уникальная печь на отработке из газового баллона

Для изготовления печи на отработке подойдет корпус, выполненный из газового пропанового или кислородного баллона. Они имеют требуемую форму, а толщина металла позволит пользоваться изделием на протяжении длительного времени. Печь, выполненная из баллона стандартного размера, подойдет для отапливания помещения, а если доработать конструкцию, можно будет применять прибор для обустройства контура водяного отопления. Подобная конструкция не требует установки турбо-горелки, а также осуществления принудительного поступления кислорода. Отработка поступает в нее самотеком.

Для того чтобы изготовить печь на газовом баллоне, сперва нужно ознакомиться с пошаговой инструкцией и подготовить все необходимые элементы для работы

Для изготовления такой конструкции потребуется:

  • Газовый баллон;
  • Металлические листы;
  • Дымоходные трубы;
  • Трубы, предназначенные для обустройства горелки;
  • Стальные уголки.

Изготовление самодельной печи отопления начинается с подготовки самого газового баллона. Это нужно, чтобы избавиться от остатков газа. Верхняя часть баллона надрезается болгаркой и затем из него начинает вытекать вода. Срезанная часть емкости для топлива будет служить в качестве крышки, а нижняя часть будет служить для обогрева комнаты.

Затем к обрезанному баллону нужно приварить ножки, а также вырезать отверстие для дымоотвода.

Отверстие должно быть такого же диаметра, как и патрубок, устанавливающийся в подготовленное отверстие. Дымоходную трубу вывести на улицу. В нижней части баллона вырезать отверстие квадратной формы, которое будет выступать в качестве поддувала. На него нужно установить дверцу. Затем можно загрузить топливо и провести испытание. Если горит нормально, то можно заносить изделие в помещение и выводить дымоход наружу. Такие самодельные печи могут иметь самые различные размеры, все зависит от площади отапливаемого помещения.

Что такое печь-капельница

Широко применяется для отопления печь-капельница.

Такая буржуйка актуальная для помещений, где отсутствует отопление и электроэнергия, в частности, таких как:

  • Дачный домик;
  • Подвал;
  • Теплица.

Построить печь капельного типа достаточно просто самостоятельно, тем более, что не требуется значительных материальных затрат. Принцип работы такого устройства очень простой. В нижней части резервуара топливо закипает буквально через несколько минут после начала работы, затем пары масла поступают в горелку. Для более лучшего сгорания пар дополнительно обогащается кислородом.

Затем продукты сгорания поступают в верхний отсек, а от этого и в дымоход. Самая высокая температура будет в верхнем отсеке капельной печи. Расход топлива при этом получается минимальным, однако, при этом можно получить хороший результат и качественно отопить помещение.

Простая печь на мазуте

Отопительный прибор, сделанный своими руками может работать на таких видах топлива как: на мазуте, керогаз, солярка. Пиролизная печь может работать на протяжении длительного времени, и при этом не будет возникать совершенно никаких проблем с ее изготовлением, а также использованием. Благодаря своей особой конструкции она может работать очень долго только на одной закладке дров. Пиролиз – процесс получения из продукта отдельных составляющих, который проходит с выделением большого количества тепловой энергии.

Самым простым отопительным прибором является печь на мазуте

В пиролизной печи в результате окисления происходит не сгорание топлива, а только его тление. Такая супер конструкция дает очень хорошие результаты и гарантирует высокие результаты.

Также достаточно востребованной считается мазутная конструкция, которая работает на отработанном мазуте. Она имеет минимальные размеры, однако, несмотря на это, устройство помогает нагревать помещение за очень короткое время.

Как сделать печь на отработке (видео)

Печь на отработанном масле пользуется большой востребованностью, так как она отличается простотой конструкции, легкостью монтажа и использования.


Добавить комментарий

teploclass.ru

Печь на отработанном масле своими руками

С пользой применить бросовые материалы всегда приятно. А если это касается топлива и отопления — это еще и очень выгодно. Ярким примером являются отопительные печи на отработанном масле. Они могут использовать любое масло, которое может гореть. Трансмиссионное, дизельное, машинное, кондитерское, растительное… Действительно любое. Проблем с топливом для таких агрегатов нет. Что нашли, то залили. Причем печь на отработке своими руками делают тоже из бросовых материалов: старого газового или кислородного баллона, отрезков труб разного диаметра или кусков металла.

Принцип работы самодельных печей

Если любое отработанное масло просто поджечь, чадить будет нещадно и еще активнее «пахнуть». Потому прямое горение не используется. Сначала летучие вещества испаряют, потом их сжигают. Это и является основным принципом разработки конструкций. Потому в некоторых вариантах печь имеет две камеры горения, соединенные тубой, в которой сделаны отверстия.

В нижней камере происходит нагрев топлива и его испарение. Горючие пары поднимаются вверх. Проходя по трубе с отверстиями, они перемешиваются с кислородом, растворенным в воздухе. Уже в верхней части этой трубы смесь воспламеняется, и догорает во второй камере. Причем горение паров происходит с выделением гораздо большего количества тепла и меньшего количества дыма. При правильной технологии дыма практически и нет, как и сажи.

Строение печи на отработанном масле с трубой подачи воздуха

Второй способ разделения «тяжелого» топлива (масло любого происхождения ) на «легкогорючие» составляющие более эффективен, но и сложнее в реализации. Для эффективного испарения в нижней камере устанавливается металлическая чаша. Она раскаляется, попадающие на нее капли отработки мгновенно превращается в летучие горючие пары. При этом свечение получается (при правильном режиме) бело-голубым, как при горении плазмы. Отсюда пошло еще одно название этой конструкции — с плазменной чашей.

Чтобы добиться наибольшей эффективности сгорания топлива, отработанное масло должно в нижнюю камеру подаваться очень небольшими порциями. В некоторых вариантах — каплями, иногда — тоненькой струйкой. Потому и называют эту технологию капельной подачей.

Принцип работы печи на отработанном масле с плазменной чашей

Это — основные принципы «действия» самодельных отопительных агрегатов. Имеется очень большое количество их комбинаций и вариаций. Несколько из них описаны ниже.

Пример горения отработки в плазменной чаше вы можете увидеть в видео ниже. Это печь на отработке «Геккон», она имеет встроенный водяной нагреватель и может работать как отопительный котел.

Достоинства и недостатки

Главный и основной плюс в том, что используется отработанное топливо и масла, которые в противном случае подлежали утилизации. При соблюдении технологии, сгорание настолько полное, что практически никаких вредных выбросов в атмосферу не происходит. Остальные плюсы не менее весомые:

  • простая конструкция;
  • высокая эффективность;
  • низкая стоимость оборудования и топлива;
  • работает на любых маслах, органического, синтетического, растительного происхождения;
  • допускается содержание до 10% загрязняющих веществ.

Недостатки есть и серьезные. И главный состоит в том, что при несоблюдении технологии, сгорание топлива происходит неполностью. И пары его попадают в помещение, а это очень опасно. Потому основное и главное требование: печи, работающие на отработанном масле, устанавливаются исключительно в помещения, имеющих систему вентиляции.

Для сравнения: это котел на отработанном масле с надувной горелкой. Технология иная, как и конструкция (подробнее в видео почти в конце статьи)

Есть еще минусы:

  • для обеспечения хорошей тяги дымоход должен быть прямой и высокий — не менее 5 метров;
  • требуется регулярная чистка чаши и дымовой трубы — ежедневная;
  • проблемный розжиг: нужно сначала чашу раскалить, потом подавать топливо;
  • водогрейные варианты возможны, но их самостоятельное конструирование сложная задача — нельзя сильно понижать температуру в зоне горения, иначе весь процесс развалится (как вариант — установить водяную рубашку на дымоход, тут уж он точно не помешает распаду топлива).

Из-за таких особенностей для отопления жилых домов такие агрегаты используются редко. Если и ставят их, то в отдельных помещениях и в доработанном виде.

Область применения

В базовом исполнении самодельная печка на отработанном масле греет воздух. Их еще называют тепловыми пушками, теплогенераторами или калориферами. Для обогрева жилых помещений в таком виде используется редко: воздух пересушивается, кислород от раскаленных металлических стенок выжигается. Зато для поддержания нормальной температуры в производственных или технических помещениях такие агрегаты очень эффективны: быстро поднимают температуру. Их можно увидеть на СТО, автомойках, в гаражах, производственных цехах, где отсутствуют горючие материалы, на складах, в теплицах и т.п.

Печи на отработке своими руками — для гаража лучший вариант

Многие варианты могут быть доработаны: в них можно установить змеевик для нагрева воды или сделать водяную рубашку. Такое оборудование уже относится к разряду водогрейных и его можно ставить в систему водяного отопления. Без автоматики печь на отработке с водяным контуром требует постоянного контроля, но для дачи, хоз-построек с живностью и т.п. это отличный вариант.

Как сделать печь на отработанном масле

Сегодня уже есть не один десяток разных конструкций. Они используют разные методики извлечения тепловой энергии, имеют разное строение.

Печи для сжигания отработки из трубы

Печь сделать проще, если корпус уже готов. В качестве такого можно использовать газовый или кислородный баллон, толстостенную бочку или трубу. Ниже приведенная схема поясняет, как сделать печку на отработанном масле из трубы.

Работа этого агрегата основана на испарении в плазменной чаше. Она может выдавать до 15 кВт тепла (в среднем обогреть может 150 квадратов площади). Большей теплоотдачи за счет каких-либо изменений (размеров печи или увеличением подачи воздуха) невозможно: нарушится тепловой режим и вместо большего количества тепла получится большее количество чада, а это — небезопасно.

Печь на отработке из трубы можно сделать своими руками при наличии навыков сварки

Порядок сборки такой:

  1. Делаем корпус.
    1. Берем толстостенную трубу диаметром 210 мм, толщиной стенки 10 мм. Высота 780 мм.
    2. Из листовой стали толщиной не менее 5 мм вырезаем дно диаметром 219 мм и привариваем его с одной стороны. Это дно.
    3. К дну приваривают ножки (их можно сделать из болтов).
    4. На расстоянии 70 мм от дна делают смотровое окошко. Через него можно будет отслеживать горение и разогревать чашу на «старте». Размеры, соответственно делаете чтобы было вам удобно. Саму дверцу делают из вырезанного куска трубы, приварив тонкий буртик. Но закрываться все должно герметично, потому по периметру дверцы прокладывают асбестовый шнур. Можно использовать печное литье, тогда размеры отверстия вырезаются под нее. Крепить ее можно на болты прямо к корпусу (асбестовый шнур обязателен и тут).
    5. С противоположной стороны корпуса отступив от верха 7-10 см, приваривают трубу для отвода дымовых газов. Ее диаметр 108 мм, толщина стенки 4 мм.
  2. Мастерим крышку.
    1. Из металла толщиной 5 мм вырезают круг диаметром 228 мм.
    2. По краю приваривают буртик из полосы металла шириной 40 мм, толщина металла — 3 мм.
    3. По центру крышки вырезается отверстие диаметром 89 мм, второе диаметром 18 мм вырезается сбоку. Меньшее отверстие служит еще одним смотровым окошком, на него изготавливается крышка, которая по совместительству используется как предохранительный клапан.
  3. Делаем трубу для подачи воздуха и топлива.
    1. Берем кусок трубы диаметра 89 мм, с толщиной стенки 3 мм, длиной 760 мм.
    2. Отступив от края 50 мм по окружности высверливают 9 отверстий по 5 мм диаметром.
    3. На 50 мм выше этих отверстий делают еще два ряда дырок диаметром 4,2 мм, по 8 шт в каждом ряду.
    4. Поднявшись еще выше на 50 мм делают четвертый ряд отверстий по 3 мм в диаметре. Их должно быть 9 штук.
    5. С той же стороны, по краю болгаркой нарезаются прорези толщиной 1,6 мм и высотой 30 мм. По окружности трубы их нужно сделать 9 шт.
    6. С другого конца трубы, отступив 5-7 мм вырезаем отверстие диаметром 10 мм.
    7. В вырезанное отверстие вставляем трубу подачи топлива. Ее диаметр 10 мм, толщина стенки 1 мм. Заканчивается она на одном уровне с трубой подачи воздуха. Длинна и угол изгиба зависят от того, где будет расположена емкость с топливом.

    Пример самодельной печи из трубы

  4. Готовая труба подачи воздуха и топлива приваривается к крышке. Она выставляется так, чтобы до дна корпуса она не доставала на 120 мм.
  5. Изготавливаем чашу для топлива
    1. Теперь от трубы диаметром 133 мм, с толщиной стенки 4 мм отрезают кусок 30 мм.
    2. Вырезаем из листовой стали толщиной 2 мм круг диаметром 219 мм.
    3. Привариваем к кусочку трубы. Получилась чаша, куда подается топливо.
  6. Сборка.
    1. Внутри корпуса на расстоянии 70 мм от дна устанавливается чаша. За ней можно будет наблюдать (и разжигать) из нижнего смотрового люка.
    2.  Устанавливаем крышку с устройством подачи топлива/воздуха.
    3. На дымовой патрубок устанавливается дымоход. Труба диаметром 114 мм, стенкой 4 мм. Ее высота — не менее 4 метров. Часть, которая остается в помещении может быть не изолированной, на улице ее лучше утеплить. Дымоход — только вертикально вверх, наклонные участки исключаются.

После установки масло-бака можно начинать испытания. Сначала в чашу укладывается немного бумаги, заливается горючей жидкости, все поджигается. После того как бумага почти прогорела, открывается подача масла.

Этот чертеж печи на отработанном масле не зря дан с таким точным указанием материалов. Использовать нужно именно такие запчасти. В результате работы самодельной печи, при расходе 1-1,5 литра топлива в час, вы сможете отопить помещение до 150 «квадратов».

Чертеж печи из трубы или баллона в видео формате

Печь на отработанном масле из баллона (кислородного или газового) представлена автором в видео. Конструкция похожа на описанную выше, но с оригинальными доработками (и она немного проще)

Мини печь на отработке своими руками

Эта самодельная печка при небольших размерах и весе (10 кг), расходе топлива порядка 0,5 лира в час выдает 5-6 кВт тепла. Сильнее ее растопить можно, но не нужно: взорваться может. Конструкция любима автолюбителями: гараж даже в сильные холода разогревает быстро, масло расходует экономно, да еще и компактна. Потому ее можно назвать «гаражной».

Топливный резервуар этой маленькой воздушной пушки собран из дна и верхушки стандартного 50-литрового газового баллона. Получается очень надежная конструкция (сохраните хотя бы один круговой шов от баллона — там есть уплотнительное кольцо, которое придаст большую прочность. Сделать резервуар можно из любой другой емкости подобных размеров: диаметром 200-400 мм и высотой порядка 350 мм.

Маленькая печь на отработке, весит она около 10 кг, своими руками ее изготовить несложно

Кроме емкости для топлива нужно сделать трубу, в которой перемешивается топливно-воздушная смесь. Толщина стенок тут не менее 4 мм. Использовать можно трубу подходящего диаметра. Конуса варят из конструкционной стали не тоньше 4 мм.

Указанные на чертеже размеры печи на отработанном масле могут быть скорректированы в большую или меньшую сторону, но только на 20 мм — не более. Особенно тщательно нужно проваривать швы в местах воронок: тут топливно-воздушная смесь задерживается долго, из-за чего температура немалая.

Длинна трубы дымохода — не более 3,5 метров. Иначе, из-за слишком хорошей тяги, топливо будет вытягивать в трубу, что значительно повысит расход и снизит теплоотдачу.

На рисунке справа показан водогрейный вариант самодельной печи. Вокруг верхней части зоны дожига делают несколько витков стальной трубки, по которой пропускают воду. Для того чтобы температура газов не сильно падала, змеевик закрывается теплоотражающим кожухом из стали. Холодная вода подается снизу, проходя по спирали, нагревается и уходит в систему.

Чудо печь на отработке

Этот вариант очень популярен у дачников и в гаражах. Удобная небольшая печка, которую делают с круглыми или квадратными зонами горения. Конструкция настолько удачна, что есть даже промышленные варианты. Например, одно из предприятий продает ее под названием «Рица». На схеме даны все необходимые размеры.

Схема печи на отработанном масле с размерами — все, что нужно для того чтобы сделать ее самостоятельно

Видео-отчет о том, как собирать эту печь поможет сориентироваться в порядке работ.

В видео ниже показан вариант с квадратными емкостями, ее заправка и размеры.

Заводские варианты

Печи, работающие на отработанном масле, делают не только кустарным методом, они выпускаются и промышленностью. Причем есть как импортные, так и российские. Но тип построения у них разный.

Европейские или американские котлы на отработке относятся они к категории печей на жидком топливе. В них используется принцип наддува: масло распыляется на мелкие капельки, соединяется с потоком воздуха. И уже топливно-воздушная смесь поджигается. Импортные заводские печи используют тот же принцип, только ставится особая горелка, в которой топливо перед распылением разогревается.

Чтобы оценить разницу в технологиях и строении, посмотрите следующее видео. Устройство совсем другое.

В печах российского производства в большинстве используется первый принцип — имеется раскаленная (плазменная) чаша в которой жидкое топливо пререходит в газообразное, перемешивается с воздухом и сжигается. По такому принципу построены следующие агрегаты:

Чертежи и схемы

Моделей печей, в которых используется отработанное масло создано немало. И ниже представлены несколько схем, которые могут натолкнуть вас на идею, и, печь на отработке своими руками, будет эффективной, экономной и безопасной.

Печь из кислородного баллона

Схема печи «Геккон»

Печка на отработанном масле «Тайфун»

dekormyhome.ru

Печка на отработке своими руками: чертежи, видео и фото

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Масляная печка может быть изготовлена из газового баллона

Содержание статьи

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:



Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Сварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать — тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки



Чертёж отопителя на основе газовой плиты


Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Загрузка…

aquatic-home.ru

РубрикаРазное

Добавить комментарий
