Мини пила циркулярная – Обзор 6 популярных моделей циркулярных мини-пил

tokar.guru

применение дисковой мини-пилы в домашних условиях

Иногда мы сталкиваемся с необходимостью пилить какие-либо изделия не в промышленных масштабах, а в бытовых условиях. Для распила больших изделий, конечно, потребуется полноценная циркулярка, а вот для маленьких можно воспользоваться либо лобзиком, либо использовать мини-дисковую пилу. Это ручной инструмент, который создан специально для любителей. Максимум функционала при минимуме габаритов. Но по основным характеристикам мини-пила ничуть не уступает обычным.

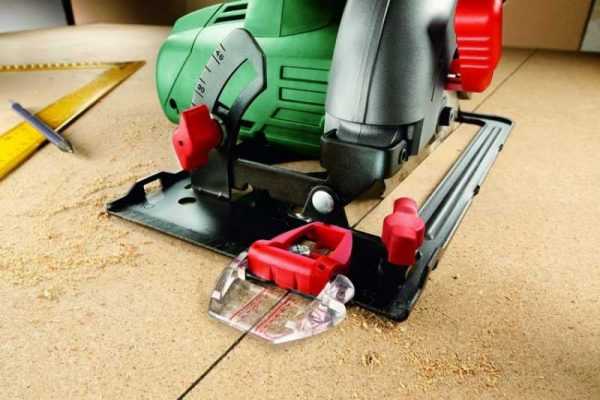

Электрическая дисковая мини-пила

Данный инструмент создан для работы по материалу малой толщины. Распиливать он может как вдоль, так и поперек волокон. Им удобно раскраивать фанеру и подобные материалы, прорезать тонкий металл. Инструмент имеет компактные размеры, небольшой вес и мощность. Целесообразно применять именно для мелких работ в бытовых условиях.

Мини-пила по дереву

Основой для нее является цепная электрическая пила. По функционалу мини-пила уступает основной модели, но свою нишу в инструментарии занять вполне способна. По мощности такие пилы доходят до 1 кВт. Мини-пила по дереву способна решать небольшие плотницкие задачи, ею легко обрабатывать деревья в саду. Такие пилы для бытового использования есть у известных брендов, таких как Makita и Bosch. Модели этих брендов отличаются довольно высокой мощностью – 1,8 кВт, что позволяет решить практически любые бытовые задачи и длительно использовать инструмент. В отличие от профессиональных пил, потребляет гораздо меньше масла и обеспечивает тихую работу.

Важно! Такие пилы не подходят для обработки толстых веток деревьев и заготовки дров. Во избежание поломки, использование в этих целях не рекомендуется.

Мини циркулярная пила или аналог роторайзера

Этот вид инструмента появился не так давно под названием роторайзер. Благодаря своим техническим характеристикам, инструмент стал популярным у пользователей. Спрос породил предложение. Маленькая циркулярная ручная пила заменила дорогие и мощные инструменты для решения аналогичных задач.
Иными словами, роторайзер – инструмент, способный заменить в быту циркулярку и не приспособленную для выполнения определенных видов работ УШМ. Такой агрегат незаменим при сборке мебели и работ по дому, ведь он один выполнит функцию нескольких.

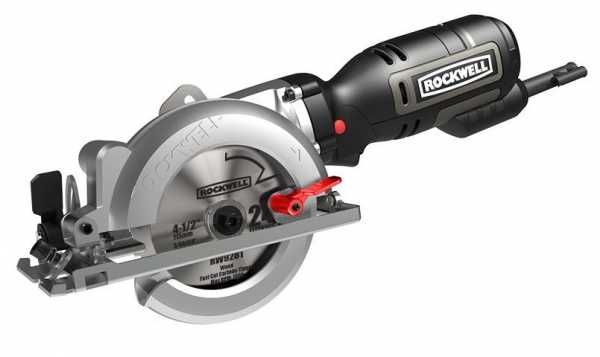

Первым разработчиком данного типа инструмента стала компания Rockwell. Это было 15 лет назад, и комплектация была такая же, как у УШМ. Изначально продукция обладала великолепными техническими характеристиками, безопасностью. Европейцы быстро приняли этот вызов и выпустили такую же машину под брендом Worx. После этого агрегат начал выпускаться в Китае в промышленных масштабах.

Если изучить отзывы по данному инструменту, то они исключительно положительные. Роторайзер хорош в быту, а негативные отзывы по конструкции агрегата, в основном, пишут продавцы. Если покупать роторайзеры известных брендов, то это гарантия качества и долгого ресурса службы. Для тех кто хочет сэкономить, существует множество китайских аналогов.

К примеру, бренды Dremel и Worx производят агрегаты исключительно для дома, а Sturm облегчает и упрощает работу мастера по дереву. Об этом говорят сравнительные характеристики этих образцов. Облегчить работу удалось не на 100% – остался довольно высокий вес, но значительно вырос КПД. Инструмент фирмы Makita относится уже к другой категории. Он дополняет линейку профессионального инструмента. Но версия только одна – аккумуляторная, хотя сам бренд говорит сам за себя. Skil – бюджетный аналог агрегата Bosch – отличается производительностью, хотя и уступает бренду Makita.

Важно! Приобретаются мини-пилы для небольших работ, малой длительности! Именно это будет гарантией долгосрочной работы инструмента. Главное – придерживаться этого правила и не браться за распил чугунных труб или больших объемов ламината.

Универсальная электропила

Для дачного участка ценным приобретением будет универсальная электропила. К ее несомненным преимуществам можно отнести то, что она способна распилить многие виды материалов: дерево, гипсокартон, шифер, плитку и даже сталь до 12 мм. Такой инструмент значительно сэкономит средства при покупке, им удобно резать материал по дуге, что тоже важно. Одним из недостатков является стоимость инструмента, но она, поверьте, себя оправдает.

В заключение скажем, что мини-пилы призваны служить облегчению бытовых работ, а управление ими доступно каждому любителю. Сборка мебели становится намного проще и интересней. Из линейки мини-инструмента всегда можно выбрать нужный, конкретно для каждого типа работ. Отзывов о работе накопилось великое множество, но ясно одно – данный тип всегда может пригодиться в домашних условиях.

pro-instrument.com

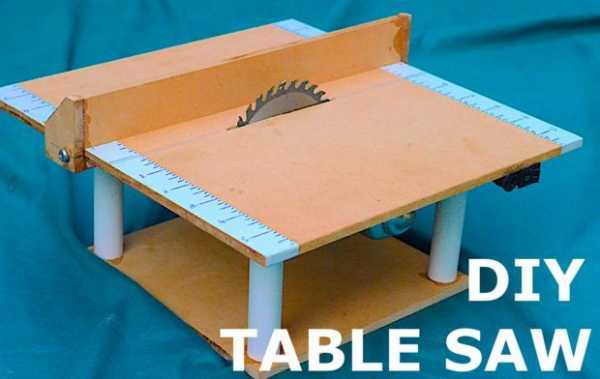

Мини-циркулярная пила своими руками

Шаг первый: МДФ заготовки

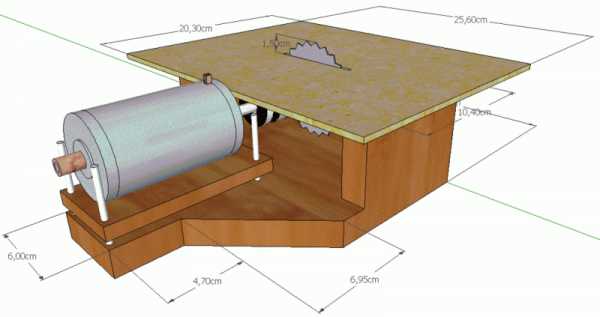

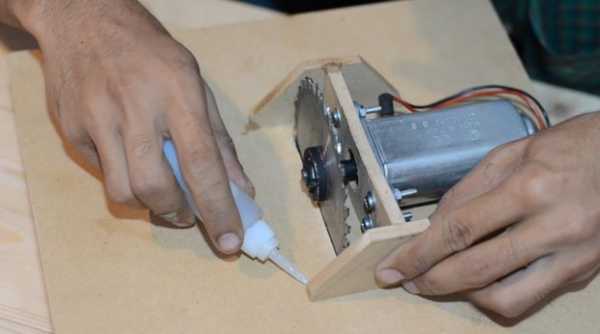

Первый шагом мастер вырезает из МДФ стол и три части, прямоугольник и две трапеции, для крепления двигателя.

usamodelkina.ru

Мини циркулярная пила своими руками: чертежи, видео, фото

Мини циркулярная пила является полезным помощником в быту и небольших мастерских. Многие мастера хотят обзавестись подобным оборудованием для обработки мелких деталей из древесины. Есть два пути — сделать устройство своими руками или приобрести заводскую модель. Если с покупкой циркулярки вопросов минимум, то самодельная мини циркулярная пила может вызвать куда больше проблем.

Содержание статьи

Варианты изготовления циркулярки

Фото мини циркулярной пилы

Существует огромное количество видео руководств, где умельцы своими руками рассказывают о нюансах сборки мини циркулярок на основе различных инструментов и материалов.

Среди этого разнообразия вам нужно решить, из чего именно вы хотите собрать циркулярку компактных размеров.

Мы предлагаем ознакомиться с тремя достаточно интересными инструкциями, которые помогут вам своими руками собрать мини циркулярки из:

• Дремеля;
• Асинхронного двигателя;
• Болгарки.

Каждый вариант циркулярки обладает своими преимуществами и нюансами изготовления. Ознакомившись с ними, вы сумеете решить, какой из них вам подойдет лучше всего.

Циркулярка из дремеля

Фото мини циркулярной пилы

Дремель — это электроинструмент с огромным количеством названий. Вы его можете знать как гравер, прямошлифовальный инструмент, мини-дрель или бормашина. Суть заключается в высокой скорости вращения рабочего инструмента на валу при компактных размерах дремеля.

Для сборки мини циркулярки на основе дремеля вам потребуются:

• Диски;
• Оргстекло;
• Хомуты для труб;
• Болты;
• Гайки-барашки;
• Изоляция для труб;
• Шурупы;
• Сверла;
• Отвертка;
• Нож;
• Клей для дерева.

Сам процесс сборки мини станка своими руками проходит согласно следующей инструкции.

1. Деревянные доски с ориентировочными габаритами 2,5 на 20 на 120 см распиливаются на 4 элемента — 2 по 25 см в длину и 2 по 10 см.
2. Другие доски с размерами 2,5 на 5 на 120 см разделываются на 4 элемента по 14 см в длину каждый.
3. Согласно заранее подготовленному шаблону из картона, сделайте разметку на доске. Ее размер должен составлять около 2,5 на 20 на 25 см. Шаблон может быть другим, поскольку он напрямую зависит от конкретной модели используемого дремеля.
4. По разметке доска распиливается и просверливается. Обработайте края разрезом, чтобы инструмент мог проходить в вырезы.
5. С помощью шурупов соединяются все элементы конструкции мини циркулярки.
6. Дремель устанавливается на место, фиксируется хомутами. Если требуется, не забудьте доработать пазы и выемки.
7. Используя оргстекло, вам нужно сделать покрытие для рабочей столешницы мини станка.

На этом сборку циркулярки из дремеля можно считать завершенной. В этом случае мы имеем дело с действительно мини циркуляркой. Но в большинстве случаев мастерам требуется более внушительная по размерам циркулярка. Потому следующие два примера мини циркулярки вам могут подойти больше.

Циркулярка из двигателя

Для изготовления подобного агрегата вы можете использовать любой асинхронный двигатель достаточной вам мощности. Выбор мотора основывается на том, насколько тяжелую работу ему предстоит выполнять.

1. Рама изготавливается из профильной трубы путем сварки элементов. Вы можете сделать настольную или напольную конструкцию.
2. Сверху рамы монтируется металлический лист. Его толщина должна составлять 3-4 миллиметра. Фиксацию осуществляйте с помощью винтов с потайными головками. Вместо металла подойдет текстолит или фанера, сверху закрытые более тонким листом металла.
3. Двигатель с валом соединяется с ременной передачей.
4. Используйте соответствующую двигателю схему электрического соединения.
5. На удобном участке конструкции устанавливается выключатель вместе с блоком конденсаторов.
6. Корпус мини циркулярки может быть собран из деревянных брусков.
7. Если есть желание или возможностей, обшейте каркас листовыми материалами. Преимущество деревянной конструкции в том, что здесь не требуется сварка. Соединения выполняются саморезами и болтами с гайками.
8. Основной рабочий узел устанавливается под рабочий стол. Он включает в себя электрический мотор, шпиндель и режущий диск циркулярной пилы.
9. Для сборки шпинделя многие используют педальный узел обычного велосипеда.
10. Диски рекомендуется применять с диаметром до 130 миллиметров. Чтобы удовлетворить бытовые потребности подобных параметров будет достаточно.
11. Для двигателя предусмотрите систему воздушного охлаждения путем обдува.

Мы разобрались, как сделать мини циркулярную пилу на основе практически любого асинхронного двигателя своими руками. Задача не самая сложная, но требующая аккуратного подхода к исполнению.

Циркулярка из болгарки

Другой отличный пример мини циркулярки — это конструкция, которая основывается на использовании обычной болгарки. Угловая шлифовальная машинка есть у многих мастеров. Сборка своими руками требует использования минимального набора инструментов и вспомогательных материалов.

Потому мини циркулярки на основе болгарок являются одними из наиболее распространенных среди самодельных компактных станков.

Опытные мастера предлагают 4 способа превращения болгарки в мини циркулярную пилу своими руками.

1. Самый просто метод сборки циркулярки подразумевает прикручивание своими руками ручки угловой шлифовальной машинки к столешнице с помощью длинных болтово-гаечных соединений. Для этого потребуется сделать в ручке соответствующие отверстия дрелью. Чтобы надежно зафиксировать конструкцию, воспользуйтесь кронштейнами с двух сторон. Но помните, что главная задача в изготовлении циркулярной пилы — получить устойчивую к колебаниям конструкцию. В случае такого варианта сборки равновесие является не идеальным. Чем мощнее болгарка, тем менее устойчивой окажется конструкция.
2. Воспользуйтесь услугами профессионального токаря. Фрезеровщик с большим опытом может своими руками идеально выточить деталь, позволяющую закрепить столешницу и часть защитного кожуха инструмента. Кожух при этом следует убрать. Преимущество данного метода заключается в максимальном равновесии и устойчивости. Плюс вы получаете упор на мини циркулярке. Конструкция имеет надежную фиксацию, не характеризуется наличием свободного хода.
3. Превращая болгарку в мини станок циркулярного типа, рекомендуется искусственно снизить обороты. Оптимальный показатель составляет минимум 4500 об/мин. Чтобы сделать это на благо мини циркулярного станка на основе угловой шлифовальной машинки, к болгарке монтируется редуктор понижения. Подобная конструкция циркулярки становится сложнее предыдущей, но при этом работает эффективнее. Выполняя установку редуктора, следите за тем, чтобы не повредить компоненты болгарки.
4. Саморезы, используемые для крепления редуктора в предыдущем варианте циркулярки, можно заменить на болтовые соединения. Данный вариант мини циркулярки получается значительно аккуратнее. Но его минус в сложной реализации болтового соединения. Потому на сборку усовершенствованного мини станка придется потратить больше времени. При этом вы получите важное преимущество — минимизация повреждений болгарки.

Это одни из множества примеров того, как своими руками можно собрать циркулярку на основе подручных инструментов. Но внимательно обдумайте свое решение. Возможно, оптимальным выбором станет покупка проверенной заводской циркулярной пилы.

tvoistanok.ru

Универсальная пила, циркулярная мини-пила или роторайзер – что это?

Иногда о мировых новинках мы узнаем из рук подозрительных коммивояжёров. Именно эта история произошла с циркулярными мини-пилами, которые около пяти лет назад начали активно продвигаться в РФ под брендом Роторайзер. Аналогично «уникальному» Реноватору, это оказался один из китайских брендов вполне известного, хотя и молодого класса электроинструментов. Рассмотрим «мультипилы», «универсальные пилы» и «циркулярные мини-пилы» подробнее.

Запрос рынка на новый класс инструмента

Циркулярные и погружные пилы присутствуют на рынке почти век, чуть меньше используются болгарки. По большей части это профессиональный инструмент, а инструмент нужен и дома, для DIY, и в творческих мастерских с небольшими объёмами. Рынок «домохозяек» требовал нового товара — небольшой и удобной пилы для бытового использования и разрезов. Болгарки слишком опасны, циркулярки — тяжелы, а лобзики, которые до сих пор считаются универсальным домашним отрезным инструментом, слишком неаккуратны.

Однако, производители шли в сторону «домашнего» использования однобоко — при тех же габаритах и весе удешевлялись компоненты, приносилась в жертву надёжность (привет пластиковым элементам редукторов зелёного Bosch’a), уменьшалась мощность.

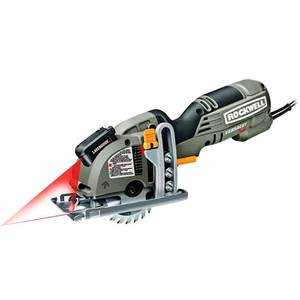

Первой ласточкой нового класса «домашнего» инструмента считается компания Rockwell, которая в Америке в 2000х выпустила несколько домашних mini trim circular saw — небольших циркулярных пил с компоновкой, напоминающей болгарку, лёгкие и простые, безопасные за счёт сплошного кожуха и мощные (500−700 Вт), чтобы универсальных абразивных дисков хватало и на дерево, и на металл, и на кафель. Продвигался такой инструмент, к слову, через ТВ-Шоп.

В течение нескольких лет универсальные пилы появились в Европе под маркой Worx (объединены с Rockwell холдингом), а китайцы, у которых производились оригиналы, выпустили ряд устройств «по мотивам». Европейские бренды отстали на несколько лет. Первый релиз был у AEG — уменьшенный вариант болгарки, Sturm и Dremel выпустили свои варианты двумя годами спустя, причём Sturm! — классический бюджетный инструмент, а подразделение Bosch осталось верным «творческим» традициям — в Dremel DS20 больше общего с гравёрами этой марки, чем с какими-либо пилами и болгарками. Кстати, в «зелёном» Боше был универсальный резак XEO, но это брат линейки IXO и к универсальным пилам его причислить сложно — слишком уж мал и слаб.

Следом за ведущими брендами подтянулись и другие — от noname китайцев с честными и не очень копиями до переделок в стиле ИС и Bort. К 2013 году рынок универсальных пил сложился, и сейчас, спустя 3 года, начинают появляться отдельные разделы каталогов с названием «Универсальные пилы» и «Мини циркулярные пилы», там, где их нет — всегда можно искать пилы с дисками меньше 85мм — теперь это отдельная ниша с отдельной компоновкой.

Ключевые модели

Кратко перечислим ключевые модели циркулярных мини-пил на рынке:

• Worx WX424 — родоначальник класса инструментов в Европе. Исключительно бытовой, но качественный и востребованный вариант;
• Dremel Saw Max DSM20 — качественный и универсальный вариант универсальной пилы с высокой ценой;

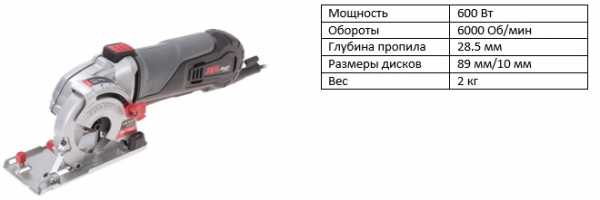

• SKIL 5330 LA — бюджетный вариант циркулярной мини-пилы от концерна Bosch;

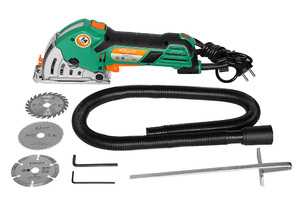

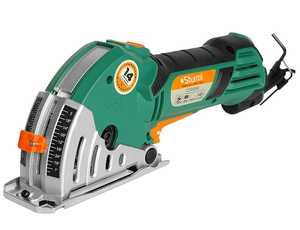

• Sturm! CS5060 — достойный представитель китайского бренда для домашних мастеров;
• Makita HS300DWE — мини-пила, отличающаяся от конкурентов позиционированием дополнительного инструмента для профессионалов;
• Rotorazer Saw — продукт хорошего маркетинга бюджетного китайского производителя в России.

Эти пилы будут рассмотрены подробнее в одной из следующих статей. Есть планы составить некоторый рейтинг инструмента данного класса и дать оценку каждой из упомянутых моделей.

Конструкция, её плюсы и минусы

Компоновка мини-циркулярок уже сложилась:

• Продолговатый корпус;
• Вертикальный небольшой диск;
• Полностью закрывающий пильный диск кожух.

Подведение провода, кнопки включения и регулировки — аналогичны болгаркам. Приводится вращение через небольшой редуктор, который обычно является самым слабым местом конструкции — подвержен перегревам и не любит большие нагрузки. У некоторых моделей в наличии регулировка оборотов, но эта опция отражается на цене.

Практически у всех представителей класса есть регулировка глубины пропила, которая реализуется простым наклоном рычажка с метками на защитном корпусе. Рычажок изменяет положение кожуха, выдвигая или пряча вращающийся диск.

Собственно, все обсуждения плюсов и минусов универсальных пил сводятся к задачам, которые хотят решать с их помощью. Если проще — компактные пилы хороши только в конкретных задачах. Это:

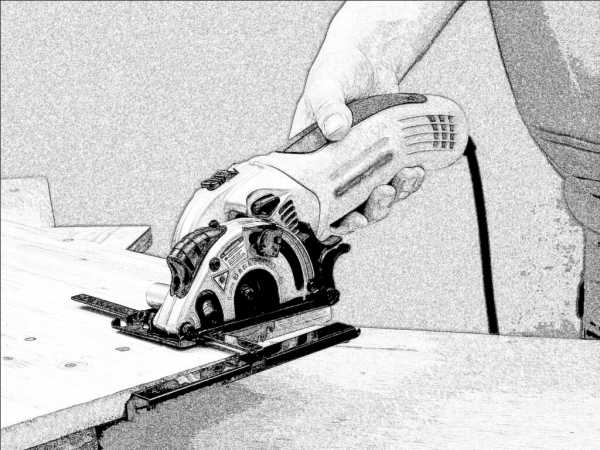

• Раскройка листовых материалов — ламината, ДВП, ДСП, OSB глубиной до 20 мм;
• Отпил (отсюда американское название trim circular saw) небольших металлических элементов, например, тонкой арматуры или углов профлиста;
• Бытовые пропилы по твёрдым материалам — кирпичу, камню, кафелю в минимальных объёмах.

Мощности у брендовых «роторайзеров» достаточно — от 600 до 800 Ватт, что вполне сравнимо с начальными моделями профессиональных линеек УШМ. Однако, режим работы должен быть прерывистым — редукторы перегреваются и требуют отдыха, особенно при работе со сложным материалом.

Итого, плюсы:

• Компактный и лёгкий инструмент;
• Удобно использовать 1 рукой;
• Сравнительно безопасно;
• Заменяет несколько инструментов (пила, резак, лобзик).

Минусы:

• Плохая выработка и риск перегрузки;
• «Зоопарк» расходных мастериалов и высокая их стоимость;
• Узкое, «домашнее» применение;
• Отсутствие аксессуаров, например, направляющей шины или кронштейна для фиксации под столом.

Мне лично идея циркулярной мини-пилы очень нравится. Ведь при небольшой производительности, она занимает мало места, заменяя несколько громоздких приборов, а простота использования позволяет раскрыть свой «мастерский» потенциал даже неподготовленному домоводу.

Немного о кругах (оснастке)

Отдельно следует упомянуть размеры оснастки. Каждый производитель, судя по всему, хочет захватить рынок и создать новый SDS-Plus или конус Морзе для универсальных пил. Правда, пока ничего не выходит, и приходится выбирать из сотен артикулов, изучая размеры посадочных и максимальные радиусы кругов.

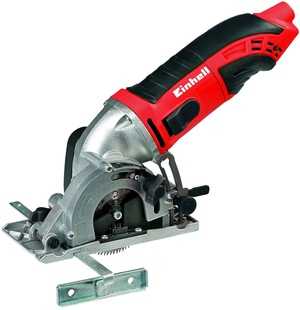

У Worx WX242 (Rockwell, Einhel) — «классические» 76 мм диаметр и 10 мм посадочное. К ним «присоединяются» многие бюджетные производители, например Skil 5330. Для моделей повыше уровнем максимальный диаметр кожуха расширяется до 85, что соответствует зубчатым пильным дискам для Makita и Bosch.

У Dremel DSM20 — 77 мм диаметра и 11 мм посадочное отверстие, Bosch за последние годы наладил производство расходников и они вполне доступны.

Makita HS300DWE — 85 мм и 15 мм посадки — об уклоне этого производителя чуть ниже.

У активно продвигаемого в интернете Роторайзера — вообще уникальная оснастка с радиусом 55 мм и посадочным 11,1мм — купить такие диски можно только у производителя инструмента, и с приличной переплатой, а одиннадцатимиллиметровые диски Dremel придётся растачивать, что доступно далеко не всем.

Дополнительное осложнение — это типы дисков (материалы). Если для более-менее стандартных посадочных есть и отрезные, и пильные диски, то у Роторайзера пильных дисков нет вообще (хотя китайцы во всю их делают и новые комплекты — вполне себе с зубчатыми), а отрезные изнашиваются очень быстро. Обратная ситуация у Макиты — так как аккумуляторная мини-пила Макиты изначально позиционировалась как маленькая циркулярная пила, ни о каких отрезных/шлифовальных кругах речи быть не может. Соответственно редкости того или иного размера и материала — падает качество и растёт цена. В сумме, одни проблемы с этой нестандартной оснасткой.

Заключение

Роторайзеры, они же циркулярные мини-пилы и универсальные пилы — это новый класс бытового и узконаправленного профессионального инструмента. В быту мини-пила заменит громоздкую циркулярную пилу и опасную углошлифовальную машину, а на сборке мебели или небольшом производстве — дополнят возможности станков профессиональных пил.

Ограниченное число моделей, представленных на рынке, позволяет эффективно их сравнить и выбрать наиболее подходящий инструмент для каждого мастера, а обилие китайских подделок, переделок и «аналогов» — позволит сэкономить тем, кто хочет «просто попробовать».

domovod.su

Циркулярная мини-пила своими руками

 Перевел SaorY для mozgochiny.ru

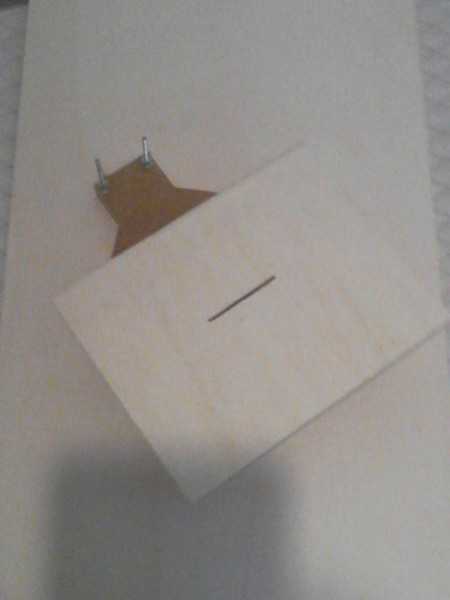

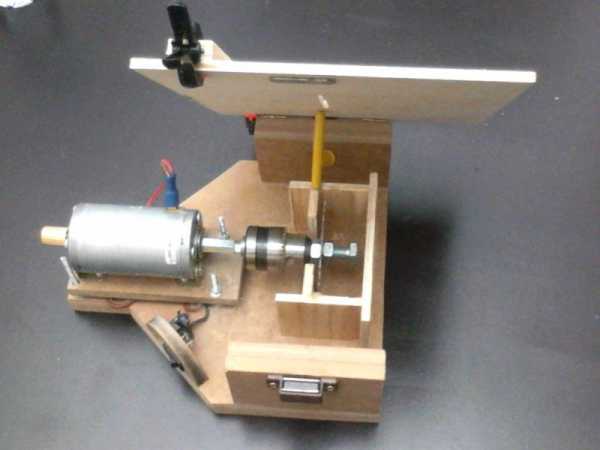

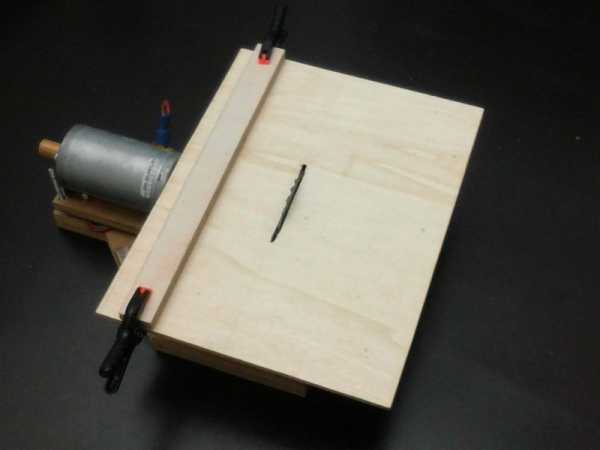

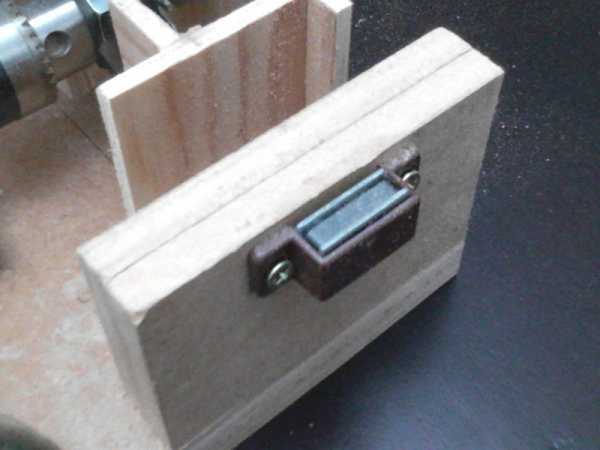

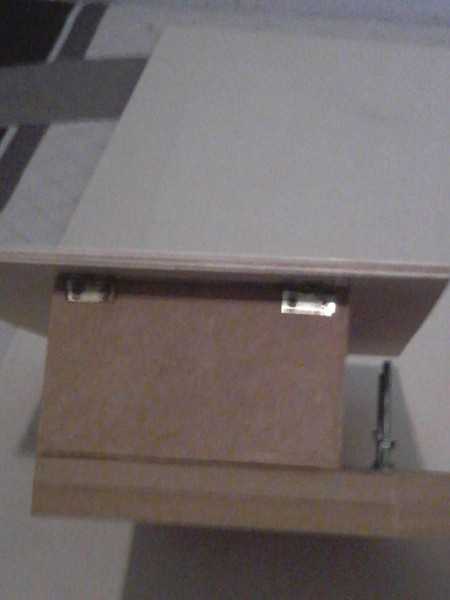

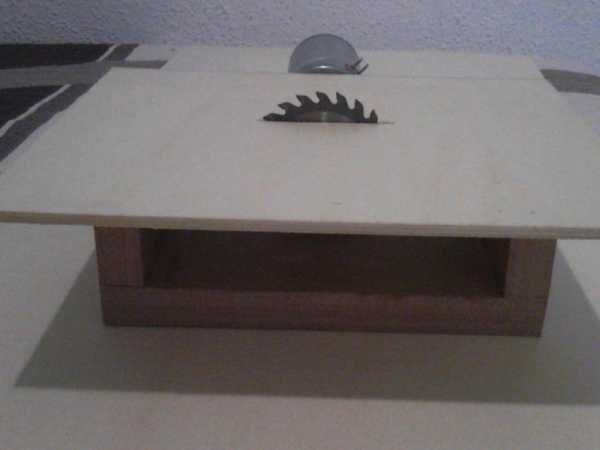

Приветствую, мозгочины! Предлагаю мини-руководство по созданию мини-пилы, которая будет полезна каждому самодельщику.

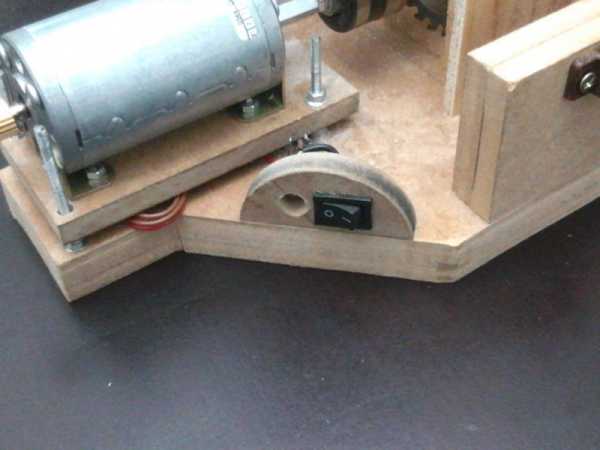

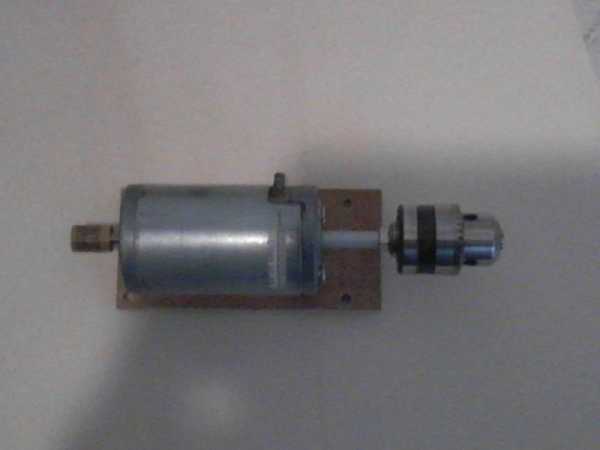

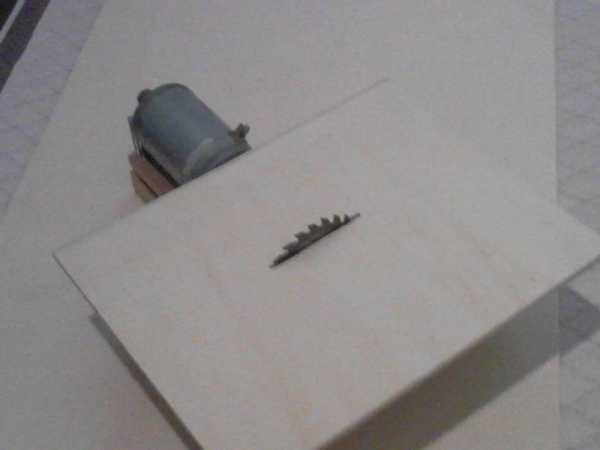

Основа данной мозгоподелки двигатель постоянного тока, оснащенный зажимным патроном для дрели. Мини-пила проста по исполнению: небольшой стол, примерно 28х20см, установлен на петли, двигатель крепится гайками на шпильках, что позволяет регулировать высоту распила, а диск в самоделке применяется диаметром 8см.

Как я и говорил, все просто! Удачи!
