Минимальный уклон для кровли из профнастила – Какой минимальный уклон крыши из профнастила – соотношение процентов и градусов

Минимальный уклон кровли из профнастила

Любая строительная конструкция кроме своих основных качеств должна быть эстетичной и подчинённой определённой стилистике. Но стиль и эстетика не работают в том случае, когда заходит речь о проектировании кровли — слишком велики ставки. От прочности кровельной системы зависит прочность всего здания, поэтому при проектировании принимают во внимание несколько самых важных параметров. Об уклоне кровли и о допусках по углам будем говорить сегодня.

Содержание:

1. Что такое уклон кровли
2. Что рекомендуют строительные нормы
3. Уклон в процентах и градусах
4. Преимущества и особенности плоских кровель

Что такое уклон кровли

По большому счёту, минимальный уклон кровли из профнастила определяет количество пространства на мансардном или чердачном этаже, а также предупреждает возникновение проблем с накоплением водных и снежных масс, что может привести к разрушению конструкции. Этот вопрос не требует особенного полёта фантазии — строительные инженеры уже давно все высчитали и эти сводки чёрным по белому прописаны в документах и строительных нормативах.

СНиП рекомендует для крыши из профнастила определённые параметры, из которых можно выстраивать и проектировать собственную конструкцию с обязательным соблюдением нормативов. В своде нормативов говорится о том, что профнастил пригоден для любой кровли, если её минимальный уклон около восьми градусов. Это обусловлено тем, что вода при таком значении не будет задерживаться на покрытии и не станет проникать в стыки. При этом шаг обрешётки должен быть не меньше 40 см.

Что рекомендуют строительные нормы

Есть одно уточнение — восемь градусов — это норматив для хозпостроек и нежилых помещений, а для жилых домов минимальный угол рекомендуется соблюдать в пределах 10 градусов. Однако и здесь есть ограничение, которое определилось после продолжительного опыта работы с материалом — если укладка кровли происходит в несколько слоёв, то угол должен быть не менее 12 градусов. Именно этот параметр и берут за основу производители профнастила и строительные компании, когда дают гарантию на материал или на работу.

Учитывая это, СНиП даёт как минимальный, так и рекомендуемый угол наклона. Это объясняется как разницей в качестве профнастила и его видах, так и в квалификации кровельщиков. Словом, рекомендуемый угол — 20 градусов. Максимальное значение угла наклона кровли из профилированного металлического листа может быть практически любым, разумеется, в разумных пределах, около 60-70 или даже 75 градусов.

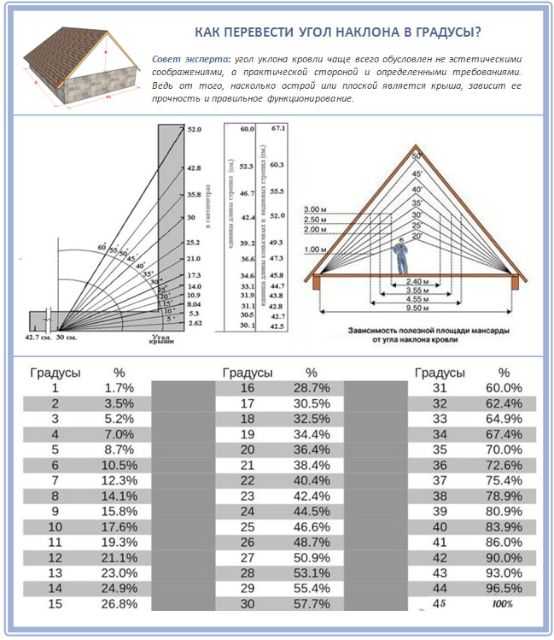

Уклон в процентах и градусах

В процессе проектирования каждого из элементов строительных конструкций, существует масса особенностей и кровля тоже не исключение. К примеру, ни в одном техническом документе мы не найдём такого понятия, как угол наклона кровли, он выражается либо в процентах, либо специальным коэффициентом. И хотя эта информация нужна только проектировщикам, в частном строительстве хозпостроек наверняка придётся столкнуться с этими нюансами. Чтобы перевести понятный каждому угол наклона в проценты или вывести коэффициент для расчёта, достаточно посмотреть в эту таблицу, и уже можно говорить с инженерами на одном языке.

Строители попроще пользуются своей классификацией:

1. Кровля плоская по умолчанию означает, что угол её наклона не менее пяти градусов.

2. Скатная кровля подразумевает 20-градусный угол наклона и более.

3. Чердачная крыша должна иметь угол не менее 25 градусов.

4. Кровля мансардная предполагает наличие достаточного пространства под ней и при её проектировании отталкиваются от угла в 40-45 градусов.

5. 50-60-градусные конструкции считаются самыми крутыми, а оптимальный и самый используемый угол наклона применительно к профнастилу, мягкой кровле и многим другим кровельным материалам — от 36 до 45 градусов.

Преимущества и особенности плоских кровель

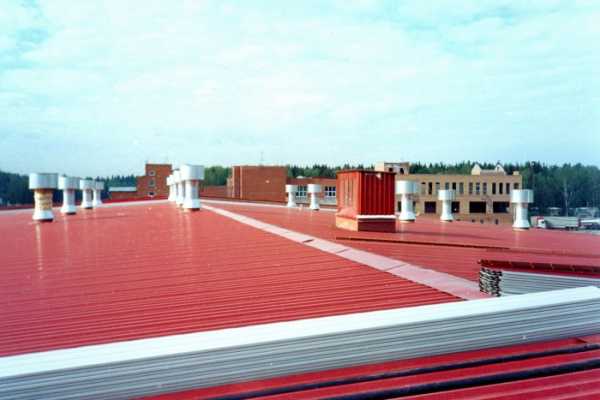

Крыша с маленьким уклоном в одном случае может быть незаменима, в другом же — абсолютно противопоказана. Тем не менее она используется и может дать следующие бонусы:

• небольшой расход кровельных материалов и крепёжных элементов, отсюда экономическая выгода;

• простой и безопасный монтаж, это позволит уложить плоскую кровлю своими руками быстро и сэкономить ещё и на работе;

• такая кровля проще конструктивно, потому что в ней отсутствует конёк, который довольно сложен по конструкции и реализации, который нужно герметизировать и применять ветрозащиту;

• плоская кровля намного легче скатной или мансардной, а это говорит об упрощении требований к несущим стенам и перегородкам, уменьшается нагрузка на фундамент.

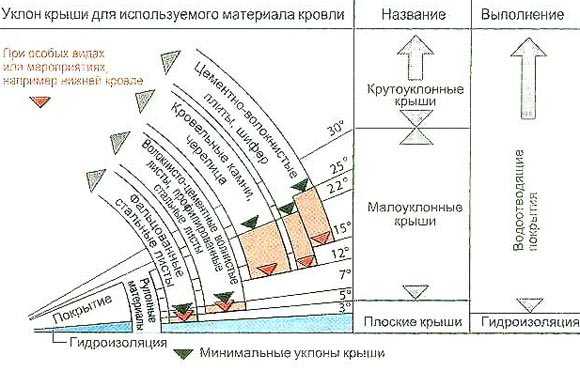

Есть ещё один немаловажный момент, суть которого отображена на диаграмме выше — от угла наклона кровли сильно зависит то, какой материал применяется для покрытия. Основываясь на опыте строительства, инженеры выполнили эту диаграмму и дали чёткие рекомендации по поводу применения конкретного кровельного материала. Эти рекомендации исключают риск протекания кровли и её преждевременного износа. Удачной всем стройки и правильного вдумчивого проектирования!

stroydetali.com

Минимальный уклон кровли из профлиста – расчеты и схемы

Минимальный уклон кровли зависит от:

• кровельного материала

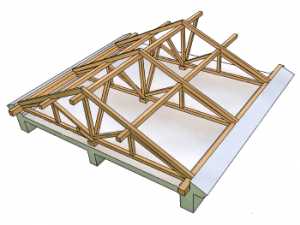

• прочности стропильной системы
• климатических условий района

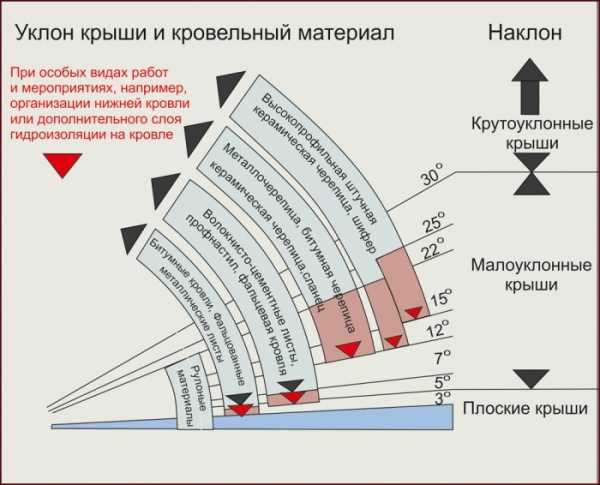

Минимальный и оптимальный уклон кровли из профлиста

В таблице указаны минимальный и оптимальный градус наклона для крыши, накрытой профлистом.

	Минимальный уклон	Оптимальный уклон
Жилые дома	12 градусов	20 градусов
Производственные помещения	8 градусов	20 градусов

Необходимо знать, что при уклоне кровли менее 12 градусов, необходимо проводить герметизацию горизонтальных швов, для того, чтобы предотвратить попадание атмосферных осадков на стыках профлистов.

В следующей таблице указан горизонтальный нахлест при различных углах уклона кровли из профлиста:

Уклон кровли, град.	Минимальный нахлест, см
менее 12	20см и герметизация швов
12 — 15	не менее 20см
15 — 30	15 — 20 см
более 30	10 — 15 см

Кроме расчета угла кровли, иногда уклон рассчитывают в относительных величинах, далее мы рассчитаем на реальных примерах обе величины.

Как рассчитать уклон кровли по схеме в градусах

Давайте на примере обычной двухскатной крыши рассчитаем угол уклона. На схеме видно, что А – это угол уклона левого ската, а В – второго. Для того, чтобы их рассчитать, нам необходимо знать высоту кровли h и длину горизонтальной проекции скатов с и d.

Если кровля симметрична, то длины с и d будут равны и чтобы их найти, нам необходимо будет длину стены разделить пополам.

Пример расчета угла уклона кровли с помощью схемы

Из моей схемы видно, что кровля у нас симметричная, т.е. углы А и В будут одинаковы. Давайте теперь попробуем рассчитать углы на реальном примере.

Допустим, у нас есть следующие значения:

• Длина стены = 12м
• Высота кровли h = 3м

Теперь необходимо рассчитать с и d. В нашем случае с = d = 12/2 = 6м, то есть с и d у нас по 6 метров.

На схеме мы видим прямоугольный треугольник, и чтобы найти его угол А, необходимо рассчитать тангенс этого угла. Из геометрии помним, что тангенс угла равен отношению противолежащего катета к прилежащему. Противолежащим катетом является высота кровли (h), а прилежащим катетом является (с).

tg(A) = h / c

В нашем случае, тангенс угла равен 3/6 = 1/2 или 0,5.

С помощью инженерного калькулятора или таблицы тангенсов вычисляем угол, который в нашем случае будет равен примерно 27 градусов.

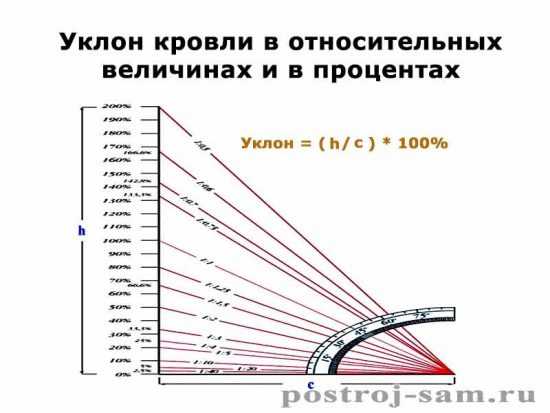

Уклон кровли в относительных величинах

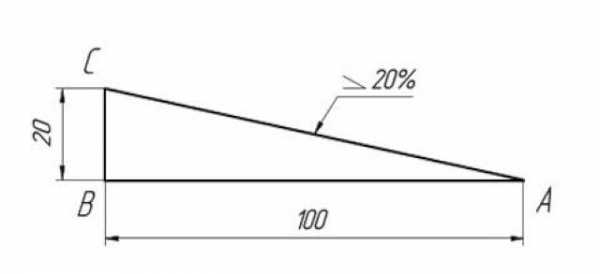

Иногда уклон кровли измеряют не в градусах, а в относительных величинах. В этом случае достаточно разделить высоту кровли (h) на горизонтальную проекцию ската (с).

Если взять предыдущий пример, то у нас получится, что уклон равен 1/2. Ну а если необходимо в выразить уклон в процентах, то 0,5 нужно умножить на 100%, и получится 50%.

Достоинства и недостатки различных уклонов кровли из профлиста

При небольшом уклоне, так же как и при большом, у кровли из профлиста будут проявляться свои достоинства и недостатки.

Маленький уклон кровли (12-20градусов)

Достоинства такой кровли:

• ветроустойчивость
• простота монтажа
• небольшой расход материала

Недостатки кровли с маленьким уклоном из профлиста:

• возможность попадания осадков в стыковочных местах
• зимой большая нагрузка от снега

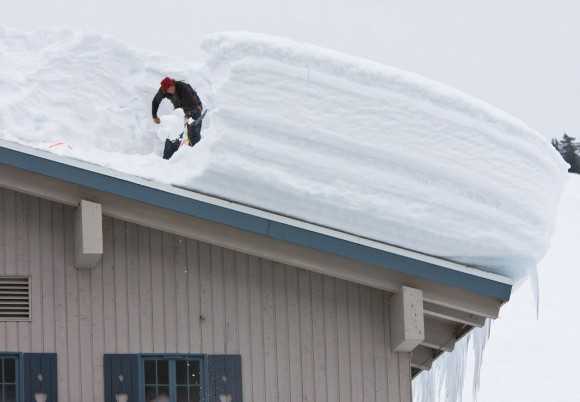

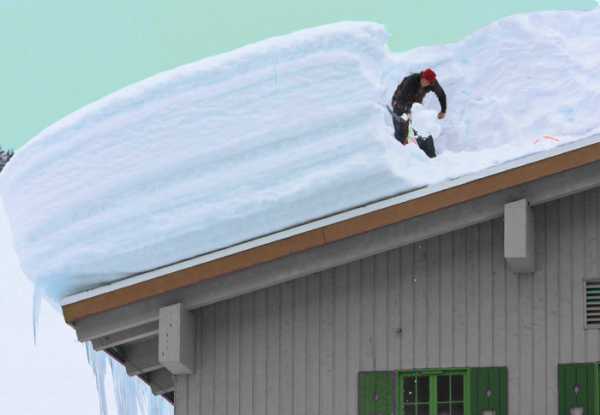

• возможно, придется зимой чистить крышу вручную
• проблематичный мансардный этаж

Большой уклон кровли из профлиста ( >45 градусов)

Достоинства кровли с большим уклоном:

• исключено попадание осадков в стыки профлиста
• увеличенное чердачное пространство
• зимой снег залеживаться на профлисте практически не будет

Недостатки большого уклона кровли:

• неудобство монтажа профлиста
• огромная парусность такой крыши
• постоянное скатывание снега с кровли из профнастила

stroitelstvo.guru

кровли из профнастила, минимальный уклон, кровельный пирог

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Материал, из которого будет состоять кровельное покрытие жилого дома или промышленного объекта, зависит от ваших пожеланий и финансовых возможностей, а также от типа крыши. Его долговечность на крыше будет зависеть от качества монтажа, нормы проведения которого приведены в СНИП кровли из профнастила. Из этой статьи вы сможете узнать основные моменты устройства крыши профнастилом, основанием к осуществлению которых являются  общие нормативные требования.

Характеристика материала

Как вы догадались, речь пойдет о кровле из профнастила. Поэтому уделим немного внимания характеристике этого строительного материала. Профнастил получают из оцинкованного листа способом холодной прокатки.

Профиль в виде волны или трапеции с двух сторон покрывается антикоррозийным, стойким покрытием, которое различается по технологии нанесения и цвету.

Профнастил имеет несколько категорий назначения:

• кровельный материал;
• стеновые элементы;
• несущие конструкции.

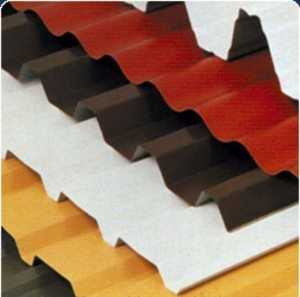

Профнастил

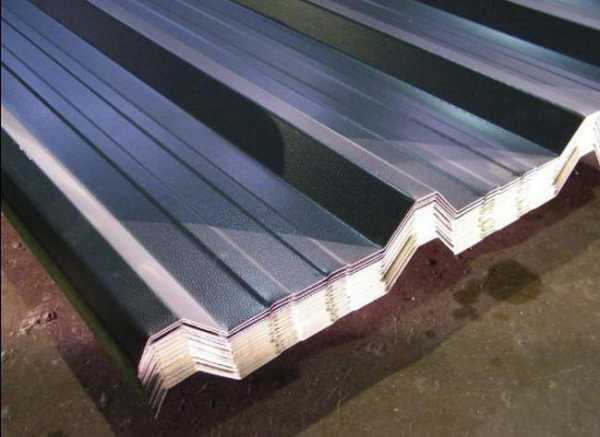

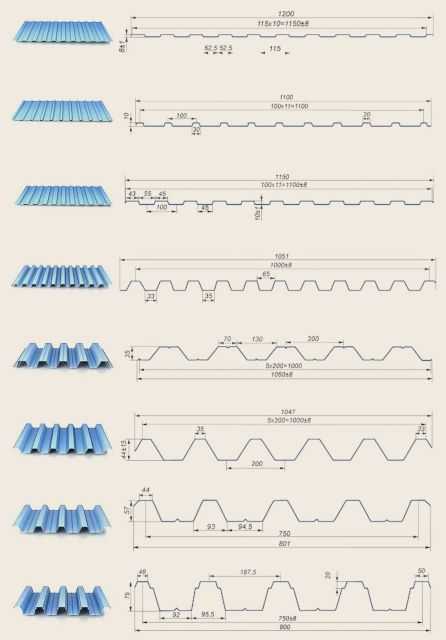

Каждая категория отличается высотой гофры (ребро жесткости), толщиной металла, обозначением.

Профнастил с обозначением С применяется как стеновой материал, Н – кровельный, НС – возможно использование, как в стеновом, так и в кровельном исполнении. Кроме этого профилированные листы могут выпускаться с различной толщиной металла, но одинаковой высотой. Длина профиля может составлять от 0,5 до 12 м.

Внимание. Для устройства кровли в большинстве случаев используется материал, высота профиля которого выше 35 мм. А на кровлях с небольшой длиной ската применяют профиль с высотой волны 21 мм и обозначением Н, НС.

Использование кровельного материала

Использование профилированных листов с высотой гофры 44 смдля монтажа крыши обусловлено – кровли из профнастила СНИП, положения которых предусматривают применение в качестве кровельного настила стальных профилей с алюминиевым или цинковым покрытием, имеющим дополнительное покрытие на полимерной основе.

Полимерное покрытие выступает в качестве защитного и декоративного слоя.

Основанием под профнастил могут служить:

• металлические прогоны;
•  деревянные бруски.

Фасонные элементы

Согласно строительным правилам, их несущая способность определяется из расчета нагрузки на крышу основного материала и силы ветра конкретной климатической зоны.

Предусмотрено наличие фартуков, изготовленных из оцинкованных металлических листов с полимерным покрытием для примыкания профилированного листа кровли к стене.

Фасонные кровельные элементы для отделки пропусков кровли из профнастила имеют гребенку, подобную виду поперечного сечения профиля.

Кроме фасонных элементов (конька, карниза, сточного желоба) используются при обустройстве крыши кровельные аксессуары:

• снеговые барьеры;
• заглушки;
• уплотнители конька и прочее.

В точке устройства желобов монтируется сплошное основание. Его толщина аналогична толщине обрешетки.

Профилированные листы могут использоваться в таком качестве:

• штучный кровельный лист для холодной (не утепленной) кровли;
• лист в составе утепленного покрытия, выполненного путем сборки нескольких слоев.

Конструктивные решения

Согласно строительным нормам, целесообразное применение профилированных листов обозначено на постройках, длина ската которых не превышает 12 м. При увеличении длины ската кровельный  профилированный материал монтируется вдоль ската с размером нахлеста 200 мм, в поперечном направлении от ската – нахлест в одну волну.

Нахлест в одну волну

Между собой профнастил крепится саморезами, имеющими уплотнительную шайбу толщиной 1 мм.

На крышах с маленьким уклоном  поперечные и продольные стыки профилированных листов герметизируются силиконовыми или тиоколовыми герметиками. Крепление дополнительных элементов кровли к профнастилу выполняется на заклепках.

От конструктивного решения зависит наличие на кровле металлического профиля одного или двух вентиляционных каналов. Вентилирование осуществляется через трубу или конек.

Уклон кровли

Профилированные листы предпочтительно применять на крышах построек с углом наклона 20 градусов. Допускается для промышленных объектов с самонесущим профилем минимальный уклон кровли из профнастила  не менее 8 градусов, а для жилых зданий – от 10 градусов.

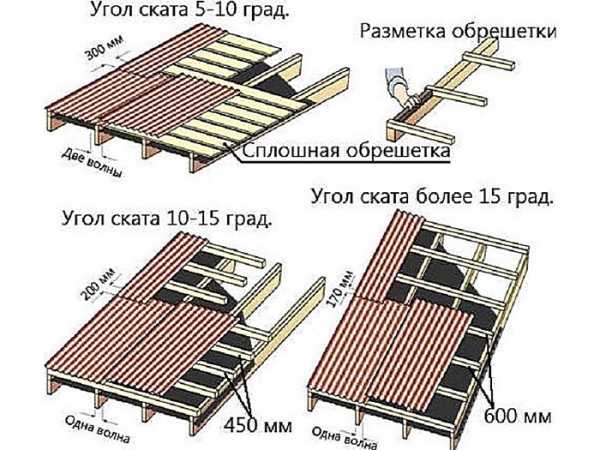

Стык профнастила по длине осуществляется внахлест в зависимости от уклона:

• при угле 15-30 градусов – нахлест 200 мм;
• 30 градусов и более –150 мм;
• менее 15 градусов – нахлест на две волны с герметизацией стыков.

Как мы уже указывали, укладка профнастила производится на деревянное основание. В зависимости от уклона крыши меняется шаг обрешетки основания.

Он может составлять от 300 до 4000 мм. При увеличении угла наклона увеличивается шаг. Строительными нормами предусмотрено, что отклонение уклона от заданного уровня должно не превышать 5 %.

Совет. На крышах с маленьким уклоном целесообразнее применять сплошную обрешетку.

Устройство обрешетки

Для профилированных листов устройство обрешетки выполняется таким образом:

• Каркас обрешетки крепится на стропильную систему;
• Для изготовления берутся бруски 50х50 мм;
• Шаг обрешетки может быть сплошным  или иметь определенный разряд.

Устройство обрешетки

Согласно СНИП, для крыши с уклоном 20 градусов шаг составляет 20-40 см, а минимальная толщина планок равна30 мм. Планки обрешетки, которые размещаются вдоль карниза должны быть толще основных.

Внимание. На крышах в точках вывода дымовых или вентилируемых труб необходимо устройство дополнительной обрешетки.

Монтаж материалов

Материалы, смонтированные в строгой последовательности и правильно, образуют кровельный пирог под профнастил. Согласно строительным правилам конструкция кровельного пирога включает:

• основное покрытие;
• утеплитель;
• изолирующие мембраны.

Каждый слой в этой конструкции связан неразрывно и имеет определенное значение. Ошибка при устройстве одного приводит к уменьшению основных характеристик кровли и срока ее службы.

Конструктивно грамотно собранный «пирог» исключает следующие явления:

• потери тепла;
• промочи;
• образование конденсата;
• образование наледи.

К основным строительным правилам устройства кровли относится  ее эффективная теплоизоляция, которая:

•  к минимуму  сводит потери тепла через крышу;
•  препятствует поверхностной конденсации.

Установка утеплителя выполняется между стропилами. Согласно СНИП, для  препятствия продувания покрытия на утеплитель должен устанавливаться противоветровой барьер. В его качестве выступают рулонный материал паропроницаемый материал.

Уплотнитель выполняет такие функции:

• останавливает нагревания пространства кровли;
• звукоизолирует помещение.

По нормам СНИП толщина утеплителя  для нашей местности составляет 250 мм.

Пароизоляционный слой в кровельном пироге препятствует попаданию влаги в утеплитель из помещения.

Пароизоляционные пленки крепятся с внутренней стороны теплоизоляционного слоя в вертикальном или горизонтальном направлении по отношению к несущей деревянной конструкции. Размер нахлеста при укладке составляет 10 см.

Гидроизоляционный слой защищает утеплитель от проникновения конденсата, который образуется снизу профилированных листов. Гидроизоляционные мембраны или пленки прикрепляются на стропила в горизонтально направлении.

При укладке соблюдаются такие требования:

• укладываются на стропила, расстояние между которыми не более1,2 м;
• провисание пленки по высоте не должно превышать2 см.

Внимание. При устройстве гидроизоляции защитный слой не должен касаться поверхности утеплителя.

Утепление покрытия

При устройстве утепленных покрытий для снижения влияния тепла и холода в качестве прогона используется термопрофили, а между профнастилом и прогоном предусматривается устройство прокладок толщиной10 ммиз бакилизированной фанеры, окрашенной хлорвиниловой эмалью.

Для крыши из профнастила своими руками с теплоизоляционным материалом, относящимся к 1-4 группе горючести, предусматривается заполнять гофры настила материалами негорючих групп на длину25 смв местах стыка покрытия и стен, а также по сторонам конька.

Монтаж профлиста на крышу предусматривается соблюдение описанных в статье строительных требований и правил. Только точное исполнение позволит добиться, чтобы конструкция кровли была надежной и приносила комфорт всем людям, проживающим в доме. Итак, будем надеяться, что как накрыть крышу профнастилом, вы теперь точно знаете

krovlyakryshi.ru

допустимые параметры, особенности расчета и рекомендации

Благодаря отличным эксплуатационным характеристикам, профлист нашел широкое применение как в жилом, так и в промышленном строительстве. При соблюдении всех положенных технологий монтажа с его использованием можно сделать надежную, прочную и эстетически привлекательную обшивку для крыши.

Рекомендации производителя: минимальный уклон кровли из профлиста

В большинстве случаев этот материал рекомендуется настилать на крыши с углом наклона не менее 20 градусов. Это правило, однако, касается в основном лишь жилых домов. В промышленном строительстве нормативами допускается применять профлист в качестве кровельного материала для скатов с углом наклона от 8 градусов. Но на очень пологие крыши производственных зданий можно монтировать только особый лист — с самонесущим профилем. Хотя стоит такой материал довольно-таки дорого, иногда его используют и в частном домостроении. При его применении минимальный уклон кровли жилого дома из профлиста может быть равен 15 градусам.

Последствия несоблюдения нормативов

Если при проектировании профилированной кровли будут нарушены требования СНиП относительно минимально допустимого угла наклона скатов, владельца дома в последующем ждут такие проблемы, как:

• протечки во время дождя через отверстия для саморезов;
• продавливание крыши пластами снега;
• слишком большие теплопотери через кровлю;
• срыв листов сильными порывами ветра.

Многие хозяева загородной недвижимости считают, что чем более пологая кровля, тем меньше уходит на нее материала. Но на самом деле это не совсем так. При обустройстве пологой крыши обычно приходится использовать очень большое количество стропильных ног (шаг 40 см). К тому же в этом случае обшивочный материал, согласно нормативам, укладывается со значительным нахлестом.

Минимальный уклон кровли из профлиста, как мы выяснили, — 15 градусов. При проектировании можно выбрать и такой вариант крыши. Но лучше все же сделать скаты кровли покруче. В этом случае и обшивка получится более надежной, и саму работу по установке материала будет выполнять проще. Оптимальным вариантом угла наклона скатов при использовании профлиста считается 25-40 см.

Каким должен быть нахлест

Этот показатель, таким образом, зависит именно от выбранного при проектировании дома угла наклона скатов. Так:

• для угла от 15 до 30 градусов нахлест должен составлять 20 см;
• для кровель с углом от 30 градусов и более — 15 см.

Если в проекте заложен минимальный уклон кровли, из профлиста обшивку делают с нахлестом между рядами в две волны. При этом для дополнительной защиты от проникновения влаги применяют герметик и специальный уплотнитель. Помимо всего прочего, в данном случае под профлист должна набиваться сплошная обрешетка.

Рекомендации по выбору материала

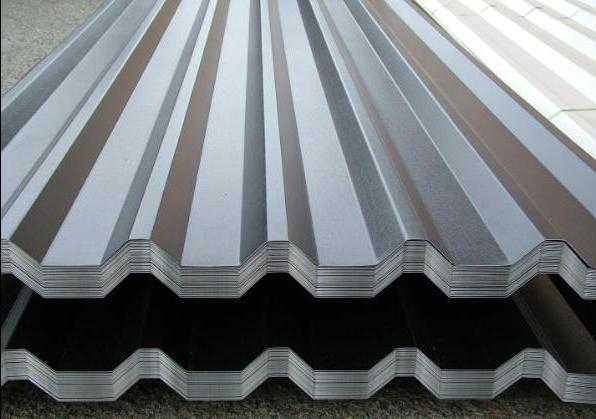

Современной промышленностью выпускаются профлисты двух основных разновидностей: стеновые (маркируемые «С») и собственно кровельные («К»). Также этот материал может различаться по форме профиля. Конечно же, для крыши следует использовать именно кровельный лист. Что касается профиля, то в этом плане для обшивки стропильной системы обычно применяются варианты «волна» или «трапеция» высотой 25-31 мм.

Оптимальной толщиной листа для кровли считается 0,8 мм. Иногда для обшивки крыш выбирают также и вариант на 1 мм. Такой толстый материал приобретают обычно в том случае, если выбран минимальный уклон кровли из профлиста. В градусах, как мы выяснили, этот параметр равен восьми-пятнадцати. В сантиметрах же это выразится прежде всего в высоте конька. Чем шире проем, тем больше будет этот показатель.

Для ската очень большой площади приходится использовать два-три ряда листов. Однако чаще кровлю проектируют все же таким образом, чтобы ее можно было бы обшить в один ряд. Поэтому при подборе материала следует обратить внимание в том числе и на его длину. Чаще всего в продаже встречается профлист на 6 м. Поэтому, возможно, и проектировать крышу стоит именно под такую длину.

Как правильно рассчитать количество необходимого для обшивки кровли материала

Проект крыши должен включать в себя не только собственно ее чертежи, но и смету со всеми предстоящими расходами. Рассчитать количество необходимого кровельного материала не так уж и сложно. Для этого площадь крыши нужно просто разделить на площадь одного листа. При этом, конечно же, следует учесть нахлесты. Минимальный уклон кровли из профлиста по СНиП — 8-15 градусов. Для такой пологой крыши нахлест, как уже упоминалось, будет составлять 20 см. То есть от общей площади каждого листа в данном случае нужно отнять именно 20 см.

Приобретать материалы следует с небольшим запасом. Ведь в процессе монтажа некоторые листы могут быть повреждены. То же самое касается и доборных элементов. Особенно это актуально для того случая, когда выбран минимальный уклон кровли из профнастила. Допустимые параметры (8-15°) в этом случае соблюдать следует обязательно. Но в любом случае обшивать пологую кровлю будет несколько сложнее, чем крутую, поскольку при выполнении этой процедуры, помимо всего прочего, приходится работать с уплотнителями или герметиком.

Порядок укладки

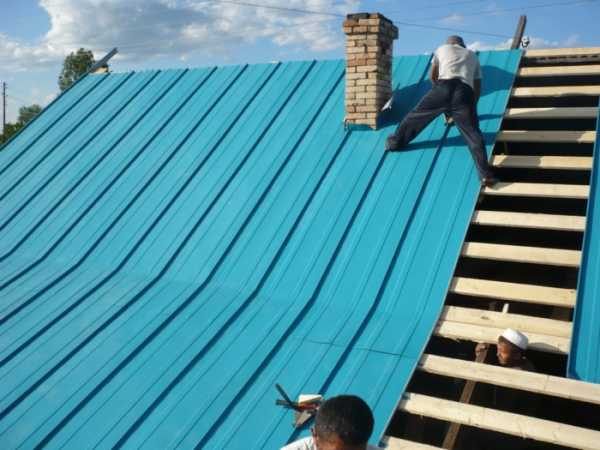

Начинать монтаж профлиста следует с нижнего края кровли. Крепление производится на саморезы со специальными уплотнителями. Последние фиксируются в изгибах волн профлиста. Перед укладкой собственно самого материала монтируются карнизная планка, водосток, гидроизоляция дымохода и при необходимости нижняя планка ендов.

Сами листы крепятся блоками. То есть сначала на обрешетке у конька на саморез фиксируется первый. Зачем точно так же крепится второй лист. Далее он фиксируется саморезами к первому. Точно так же монтируется третий лист. Затем весь блок полностью выравнивается по карнизу и крепится окончательно.

На заключительном этапе обшивки кровли монтируются конек, ендовы, торцевые планки и фартук трубы. При необходимости устанавливаются снегозадержатели.

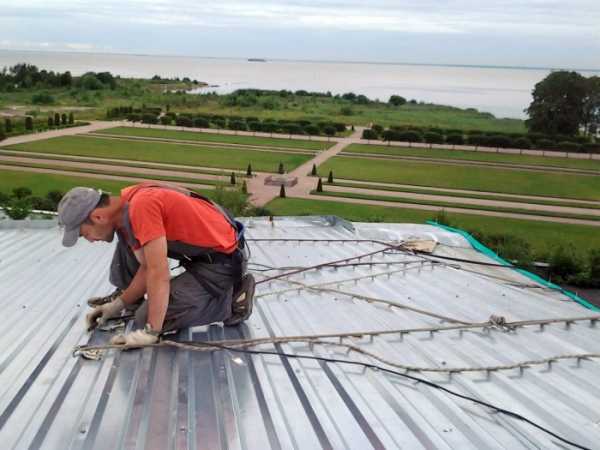

Некоторые рекомендации по монтажу

Поднимать профлисты на крышу нужно по одному. Появляющуюся при вкручивании саморезов металлическую стружку следует сразу же сметать щеткой. В противном случае может быть поврежден полимерный слой, что приведет к сокращению срока службы кровли. Ходить по крыше во время выполнения работ следует в обуви с мягкой подошвой. Если при монтаже полимерный слой профлистов будет все же поцарапан, поврежденные места нужно сразу же обработать специальным составом. Минимальный уклон покрытия из профнастила самонесущего — 8 градусов. Для такой пологой кровли соблюдение данных выше рекомендаций особенно актуально. Ведь при малом наклоне на крышу будет приходиться более чем серьезная нагрузка.

Крепить листы к обрешетке следует только с использованием специальных саморезов с прокладкой. Применять заклепки или гвозди для этой цели нельзя. Саморезы следует вкручивать не слишком плотно.

Вместо заключения

Таким образом, мы с вами выяснили, каков минимальный уклон кровли из профлиста. Расчеты при составлении проекта такой крыши лучше всего делать с учетом длины и ширины листа. В этом случае материал не придется кроить. А следовательно, в конечном итоге останется меньше отходов, да и сама кровля получится гораздо более надежной и долговечной.

fb.ru

Угол наклона крыши для профнастила

Почему при разговоре о скатных крышах все время упоминается об угле наклона ее скатов? Вопрос на самом деле один из самых серьезных, потому что именно от этого показателя зависит качество отвода дождевых и талых вод. А ведь именно им в основном и противостоит крыша. То есть, многие конструкционные, да и эксплуатационные, особенности кровельной системы зависят именно от угла ее наклона.

Начнем с того, что определим, какие условия влияют на выбор этого показателя. Их не так много.

• Природные условия региона. В основном это относится к объему выпадаемого снега зимой. Чем количество выпадаемого осадка больше, тем минимальный угол наклона должен быть тоже больше.

• Технические характеристики кровельного материала. Есть материалы с шероховатой поверхность, на которых задерживается снег. К примеру, обычный шифер или битумная черепица. На них снеговой покров всегда толще, что может стать причиной обрушения кровельной системы. Для таких материалов лучше делать скаты крутыми, то есть, увеличивать уклон. А вот металлические кровельные покрытия типа металлочерепица или профнастил имеют гладкую поверхность. И снег на них не задерживается, если правильно подобрать угол ската.

Минимальный уклон для крыш из профнастила

С условиями выбора наклона скатной крыши определено. Но нас интересует именно профнастил, а с этим кровельным материалом заморочек намного больше. И вот почему?

Во-первых, сам профнастил – это большое разнообразие листов, которые друг от друга отличаются размерами волны и толщиною металла. Соответственно и подход к выбору должен основываться на этих показателях. Во-вторых, есть уже определенные стандарты, в которых специалисты определились точно с углами наклона. И вот что в СНиПах указывается. Чтобы вы поняли, что собой представляет угол наклона, посмотрите фото снизу.

Угол наклона имеет разные единицы измерения. Это может быть градус, проценты и соотношения. К примеру, один градус равен по правилам 1,7%, но при этом 45° — это все 100%. Теми же правилами определено, что для крыш из профнастила оптимальный вариант уклона ее скатов — 25°. Но это не минимальный размер.

Сам же угол можно подсчитать, зная параметры самой крыши. Для этого нужно замерить высоту кровли от потолочного перекрытия до конька, а также ширину между двумя фронтонами. Теперь оба значения можно вставить в формулу:

I=h(1/2)L, где

• I – угол уклона ската;
• h – высота кровли;
• L – ширина.

Если конструкция кровли ломаная, то расчет усложняется, потому что придется учитывать каждый отдельный скат и вычислять среднее значение. Но сам угол наклона можно изменять, то есть, отходить от проектного расчетного значения. Для этого стоит только изменить высоту конька. Правда, в СниПах есть определенные нормы, которые обеспечивают надежность конструкции крыши. Нельзя вот так просто снизить или увеличить высоту кровли по своему усмотрению. Для этого используются коэффициенты. К примеру:

• Если минимальный градус уклона крыши равен 5, то для высоты конструкции можно использовать коэффициент 0,8.
• Для 15° — 0,26.
• Для 25° — 0,47.
• Для 30° — 0,59.
• Для 45° – 1,0.
• Для 60° — 1,78.

Минимальный уклон

Теперь, что касается минимального уклона кровли, покрытой профнастилом. В тех же СниП указано, что этот показатель для жилых и производственных зданий сильно разнится. Так, например, для жилых строений минимальный уклон будет 12°, для производственных 8°.

При этом специалисты обращают внимание на тот факт, что все крыши с углом наклона скатов меньше 12° обустраиваются с более жесткими требованиями. Особенно это касается герметизации стыков профнастила между собой и мест примыкания их к другим конструкциям и устройствам. Основная задача в данном случае – это устранить возможность появления протечек. Поэтому существуют строгие значения нахлеста листов профнастила между собой. А именно:

• Если уклон ската меньше 12°, то нахлест профнастильных листов должен составлять 20 см, и при этом рекомендуется провести их герметизацию любыми возможными средствами. Чаще всего для этого используются специальные мастики или силиконовый герметик.
• При уклоне 12-15° — нахлест составляет 20 см.
• Угол наклона 15-30° — нахлест 15-20 см.
• Больше 30° — нахлест 10-15 см.

Есть еще одна позиция, которая будет влиять на расходную статью строительства собственного дома. Это количество используемых пиломатериалов. Здесь связь вот такая. Если угол наклона скатов крыши минимальный, то нагрузки такая кровля будет испытывать максимальные. А это значит, что придется усиливать и стропильную систему, и обрешетку.

Обычно это делается путем уменьшения расстояния между стропильными ногами и элементами обрешетки. Или можно все это не делать, а использовать для сооружения материалы больших сечений. К примеру, использовать для обрешетки доски толщиною не 32 мм, а 50 мм. И первый, и второй вариант приводят к увеличению стоимости стройматериалов, а соответственно и самой крыши под профнастил. Правда, здесь придется учитывать и толщину листа. Чем толще лист, тем большую нагрузку он сможет выдерживать. Это же относится и к размерам волны профнастила.

Какой минимальный уклон крыши из профнастила выбрать для собственного дома? Будет ли стандартное минимальное значение самым лучшим вариантом? Вопросов много, давайте рассмотрим положительные и отрицательные стороны всех диапазонов, рассмотренных выше.

Начнем с минимального значения, то есть, с позиции 12-15°. В чем достоинства этой кровельной конструкции:

• Простота самой крышной системы.
• Минимальный расход по материальным затратам.
• Простота монтажного процесса, с которым можно справиться и своими руками.
• Высокая ветроустойчивость.

К недостаткам можно отнести:

• Высокая вероятность попадания атмосферных осадков под кровельный материал.
• Большая снеговая нагрузка зимой.
• Обязательно необходимо будет чистить такую крышу от снега, к тому же вручную.
• Обычно под такой крышей чердак и мансарду не строят.

Если минимальный уклон кровли выбран больше 45°, какие плюсы и минусы. К достоинствам такого уклона можно отнести:

• Нулевую вероятность попадания воды в стыки листов профнастила.
• Под кровлей можно организовать жилое или хозяйственное помещение.
• Снег в зимний период на скатах залеживаться не будет, что снизит нагрузки на кровельную конструкцию дома.

И недостатки:

• Для того чтобы снизить лавинообразное падение снега, надо будет установить снегозадержатели. А это очередные расходы.
• Монтировать на такую крышу профнастил очень неудобно.
• Повышается парусность конструкции.

Заключение по теме

Выбирая минимальный угол наклона крыши, покрытой профнастилом, для своего дома, необходимо учитывать достаточно большой список норм и требований. Но есть основные значения, на которые надо обратить внимание. И их использовать при выборе формы конструкции скатов. К примеру, высота волны профнастила 60 мм говорит о том, что этот кровельный материал будет отлично работать и на крышах с минимальным углом наклона, то есть, 8°. К тому же минимальный угол – показатель условный, потому что профнастил может устанавливаться даже на плоских крышах.

bouw.ru

Минимальный уклон кровли из профлиста для односкатной крыши, фотографии и видео

На уклон кровли из профнастила влияет множество факторов, которые необходимо учитывать при выборе шага обрешетки и стропил, используемого материала и условий его крепления. Минимальный уклон кровли из профлиста следует выбрать в случаях, когда в регионе наблюдаются большие ветровые нагрузки. Из-за возникновения эффекта парусности высокая крыша может быть повреждена или вообще уничтожена.

В тех же регионах, где наблюдаются сильные снегопады, уклон кровли из профлиста должен быть гораздо больше минимального угла наклона крыши при иных условиях. Иногда значение уклона составляет 45 градусов. Это позволяет легко избавляться о снежных масс, не давая им накопится в критическом для кровли объеме. В этом случае укреплять стропила не нужно, так как такой уклон практически нивелирует нагрузку от снега.  В регионах с малым количеством осадков и большим количеством солнечных дней можно выполнять устройство крыши из профлиста с малым уклоном и дополнительным укреплением стропил. В этом случае кровельный пирог должен содержать дополнительный слой теплоизоляции, который позволит снизить нагрев внутренних помещений. Кроме того рекомендуется использовать мембранные гидроизоляционные материалы, которые позволяют защитить кровлю от протечек, а чердачное помещение от накопления конденсата.

Технология укладки профлиста на кровлю

Укладка профлиста на подготовленное основание имеет свою специфику. Кровельный пирог состоит обычно из следующих элементов: металлопрофиль — обрешетка — стропила — гидроизоляция — утеплитель — пароизоляция — внутренняя обшивка. Шаг стропил зависит от размера кровли, выбранного материала покрытия и возможных нагрузок (читайте также: «Кровля из профлиста — технология»).

Толщина слоя теплоизоляции определяется на основании климатических условий. Паро- и гидроизоляция обязательно должны входить в пирог кровли, так как они позволяют защитить подкровельное пространство от проникновения влаги. Кроме этого, между профнастилом и стропилами должен иметься вентиляционный зазор, который призван обеспечить надлежащую эксплуатацию стропил и уменьшить теплопотери.

Шаг обрешетки может находится в пределах от 60 до 100 см. В случаях, когда необходимо усилить конструкцию, допускается уменьшение шага обрешетки до 40 см. Это позволяет увеличить сопротивляемость кровли нагрузкам. Профнастил кладут прямо на обрешетку, при этом его закрепляют специальными кровельными саморезами. Шаг крепления выбирается в соответствии с шагом обрешетки. Вкручивать саморезы необходимо в нижнюю точку волны, строго перпендикулярно стропилам.

Нахлест листов профнастила друг на друга может составлять 10-20 см. Листы скрепляют стальными заклепками или короткими кровельными саморезами. В случае если кровля из металлопрофиля имеет малый уклон, то лучше применить метод перекрытия в две волны.

Как замерить угол уклона кровли?

Уклон крыши измеряют с помощью специального инструмента — уклонометра. Также можно применить математические формулы. Угол измеряют в данном случае в градусах, процентах или простом соотношении.  Используя геометрические формулы, сперва необходимо определить длину катетов или гипотенузы. В данном случае гипотенуза — это прямая, которая образуется скатом крыши. Противолежащим катетом будет расстояние от конька к перекрытию, а прилежащим катетом — расстояние от середины перекрытия до карнизного ската.

Зная эти расстояния, можно воспользоваться тригонометрическими функциями и сравнительно просто определить угол наклона крыши. Для облегчения задачи, угол высчитывают с помощью инженерного калькулятора. Результат можно представить в процентах или градусах.

Можно прибегнуть и к другому, более простому способу. Для этого необходимо определить соотношение между высотой от перекрытия до конька и половиной ширины перекрытия. Полученное число умножается на 100. Читайте также: «Монолитное перекрытие по профнастилу».

Как правильно сделать монтаж профнастила, смотрите на видео:

Полезные советы

Любой уклон кровли из профлиста предполагает организацию водосточной системы, которая должна правильно удалять осадки и выводить излишки влаги с поверхности материала. Уклон следует планировать таким образом, чтобы он направлял потоки воды в сторону приемных воронок или в сторону желобов. Такая система особенно важна, когда имеется минимальный уклон кровли из профнастила.  Читайте также: «Какой должен быть уклон крыши из профнастила – параметры для расчета угла наклона кровли».

При устройстве кровли с углом наклона менее 10 градусов обязательно необходимо применять мембранные покрытия кровли, которые защитят поверхность от протечек, учитывая технологию мембранной кровли. Также важно помнить, что чем меньше угол наклона, тем большим должен быть зазор для вентиляции.

Еще один совет к которому стоит прислушаться при укладке кровли с минимальными углами скатов. Нахлест листов профнастила должен строго соответствовать размерам, заявленным в инструкции. Порой, строители-аматоры пренебрегают предписаниями, считая, что указанный нахлест слишком большой, учитывая размеры профлиста, и такая кровля стает более дорогой. В этом случае, уменьшая размер нахлеста, владелец дома приговаривает себя к дополнительным работам по ремонту кровли в будущем. Так как малый нахлест будет неспособен защитить от серьезного дождя, то в подкровельное пространство будет заходить влага.

kryshadoma.com

допустимые параметры, особенности расчета и рекомендации

Большие размеры профнастила, позволяющие одним листом покрыть площадь от конька до карниза, вызывают соблазн выполнить кровлю почти горизонтально – так легче всего монтировать конструкции. От такой идеи лучше отказаться исключительно потому, что минимальный уклон кровли из профлиста может обернуться повреждениями крыши зимой от снеговой нагрузки, а летом проникновением воды в подкровельное пространство под действием сильного ветра. С другой стороны, чем круче будет скат кровли, тем меньше на ней будет задерживаться снег, а вода вообще не имеет никаких шансов намочить потолок в доме. Но такую крышу сложнее строить. Как найти золотую середину, какой угол наклона выбрать, чтобы и строить было легче, и подкровельное пространство гарантированно оставалось сухим?

Углы вообще, в том числе и угол наклона кровли, обычно измеряются в градусах. Но в СНиП принято измерять уклоны в процентах, которые определяются отношением высоты крыши от перекрытия до конька к расстоянию от проекции конька на перекрытие до карниза, умноженным на 100. Например, 1: 9,5 х 100 = 10,5%. Поэтому, чтобы было понятно о каких углах идёт речь, приведём таблицу соответствий.

Градусы	%	Градусы	%	Градусы	%
1	1,7	16	28,7	31	60,0
2	3,5	17	30,5	32	62,4
3	5,2	18	32,5	33	64,9
4	7	19	34,4	34	67,4
5	8,7	20	36,4	35	70,0
6	10,5	21	38,4	36	72,6
7	12,3	22	40,4	37	75,4
8	14,1	23	42,4	38	78,9
9	15,8	24	44,5	39	80,9
10	17,6	25	46,6	40	83,9
11	19,3	26	48,7	41	86,0
12	21,1	27	50,9	42	90,0
13	23	28	53,1	43	93,0
14	24,9	29	55,4	44	96,5
15	26,8	30	57,7	45	100,0

Она поможет определить, каким должен быть уклон кровли, чтобы соответствовать нормам СНиП. Понятно, что если уклон будет больше 45°, например, 57°, то в процентах это будет 121.1%. Уклон кровли из профлиста, согласно СНиП, должен быть не менее 10%, то есть, он должен быть равен или превышать 6° .

При уклоне кровли от 6° до 12° необходимо производить герметизацию продольных и поперечных стыков между листами . При уклонах более 12° герметизация стыков необязательна. Достаточно придерживаться рекомендуемых параметров нахлеста листов в продольном и поперечном направлениях. Но всё это общие требования строительных норм и правил.

Что ещё влияет на выбор уклона кровли из профлиста

Вот основные моменты, определяющие не только уклон, но и многое другое:

1. Финансовые возможности — в первую очередь.
2. План здания — обуславливает саму форму крыши.
3. Наличие или отсутствие мансарды.

Будучи сильно ограниченным в средствах, застройщик вынужден выбирать самый экономичный и самый простой вариант самого здания – прямоугольный. И если даже для прямоугольного дома существует множество вариантов устройства кровли, то для любого другого плана это обернётся ещё большим усложнением конструкции стропильной системы.

Желание иметь мансарду тоже выливается в ощутимые затраты как на её обустройство, так и на конструкцию всей системы стропил и обрешётки.

Снеговая и ветровая нагрузки, к сожалению, не зависят от финансовых возможностей заказчика строительства. Скорее наоборот – они диктуют свои условия и заставляют нести определённые расходы на обеспечение прочности и безопасности крыши вообще и кровли в частности.

Уклон крыши всегда желателен такой, чтобы снег не задерживался на ней, а скатывался вниз практически сразу же при снегопаде. К сожалению, такое не всегда и не во всех регионах возможно. В отдельных условиях самопроизвольный сход снега вообще не желателен по соображениям безопасности. В таких случаях на кровле устраиваются снегозадерживающие конструкции, а снег скидывается вниз при соблюдении необходимых организационных и технических условий. Конструкция стропил и жёсткость профнастила здесь имеет особое значение.

В последние годы ураганные ветры случаются даже там, где раньше о них только слышали по радио и видели по ТВ. Поэтому уделять внимание ветровым нагрузкам особенно необходимо при новом строительстве и при ремонте старых кровель. Парусность кровли уменьшить получится не всегда, поэтому уклон, позволяющий снизить подъёмную силу, частично поможет решить проблему безопасности. Необходимо также принимать меры для исключения возможности поддува порывов ветра под листы с последующим их срывом. Все необходимые конструктивные решения для этого есть. Нужно только строго им следовать при проведении строительно-монтажных работ. С помощью карт снеговой и ветровой нагрузки можно определиться и с выбором высоты профиля профнастила, и с углом наклона кровли. Высота профиля напрямую влияет на жёсткость профлиста, а значит, и на его несущую способность. Более жёсткий профнастил может выдержать большую снеговую нагрузку, а значит, кровлю можно сделать более пологой. С другой стороны, чем меньше угол наклона кровли, тем больше шансов на то, что при сильных ветрах она может оказаться не защищённой от проникновения влаги внутрь кровельного «пирога» через стыки профнастила. Да и более пологая крыша требует более прочной опоры в виде усложнённой стропильной конструкции.

Наличие или отсутствие в планах строительства мансарды тоже оказывает своё влияние на эти моменты в устройстве крыши, поскольку площадь и высота потолка в мансарде напрямую зависит от величины уклона. Чем больше угол наклона ската кровли, тем больше полезный объём мансарды.

Существует также взаимосвязь между углом ската, сечением профиля настила и обрешеткой под кровлю . Если угол наклона кровли меньше 10°, обрешетку рекомендуется делать сплошную, поперечный нахлест профлистов должен быть не менее 300 мм, а в продольном направлении на предыдущий лист лучше уложить две волны очередного листа. При уклоне от 10° до 15° в продольном направлении можно ограничиться одной волной, а для поперечного нахлеста достаточно 200 мм. Шаг обрешетки при этом может достигать 450 мм. Когда угол наклона превышает 15°, шаг обрешетки можно увеличить, а нахлест уменьшить.

Разумеется, шаг обрешётки зависит и от высоты профиля. Чем большей жёсткостью обладает профлист, тем больше может быть шаг. Последний можно изменять и в зависимости от сечения применяемой доски или бруса.

Сечения обрешетки в зависимости от уклона крыши и шага стропил, мм
Шаг обрешетки, мм	Уклон скатов крыши
					1:3 и более пологие
	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м	Шаг стропил 0,9 м	Шаг стропил 1,2 м
250	22х100

starer.ru
